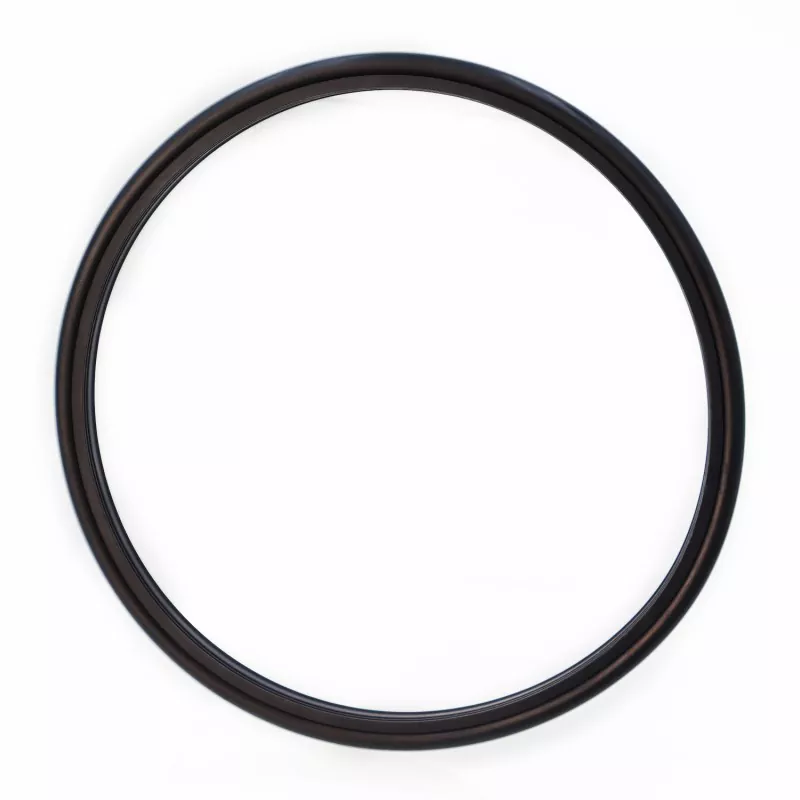

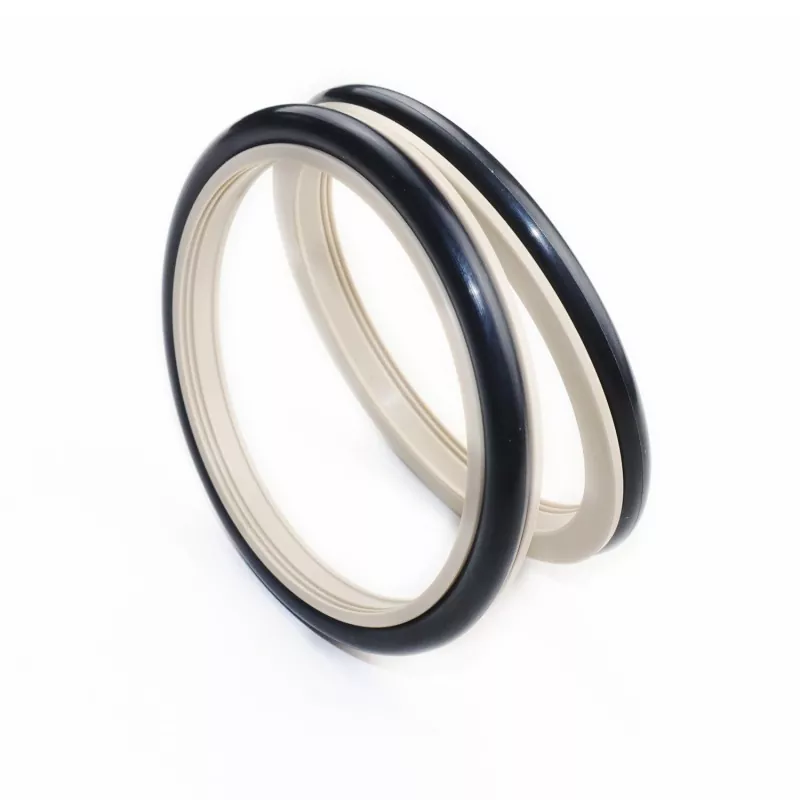

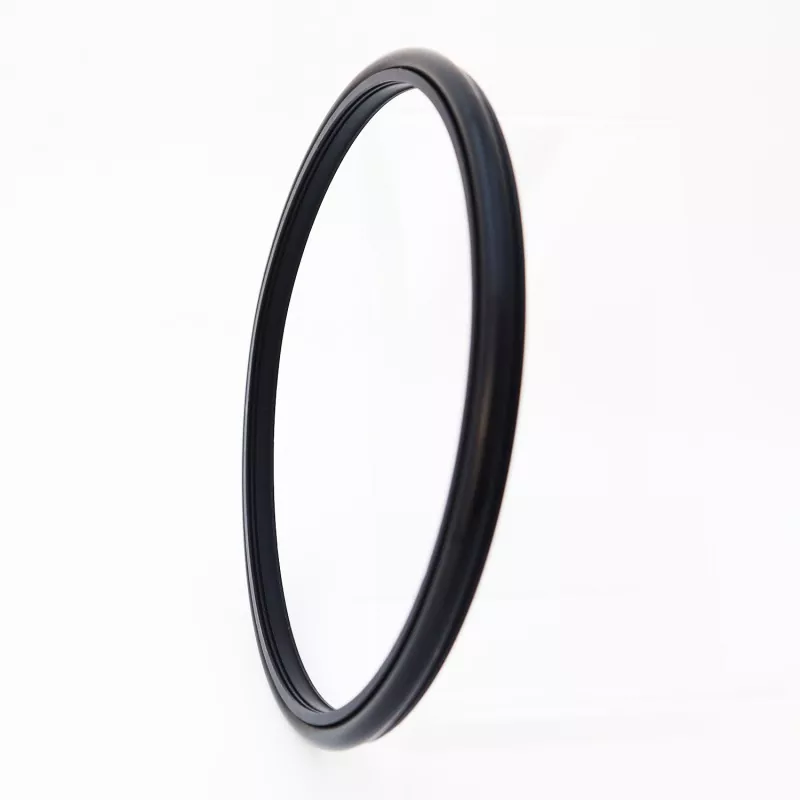

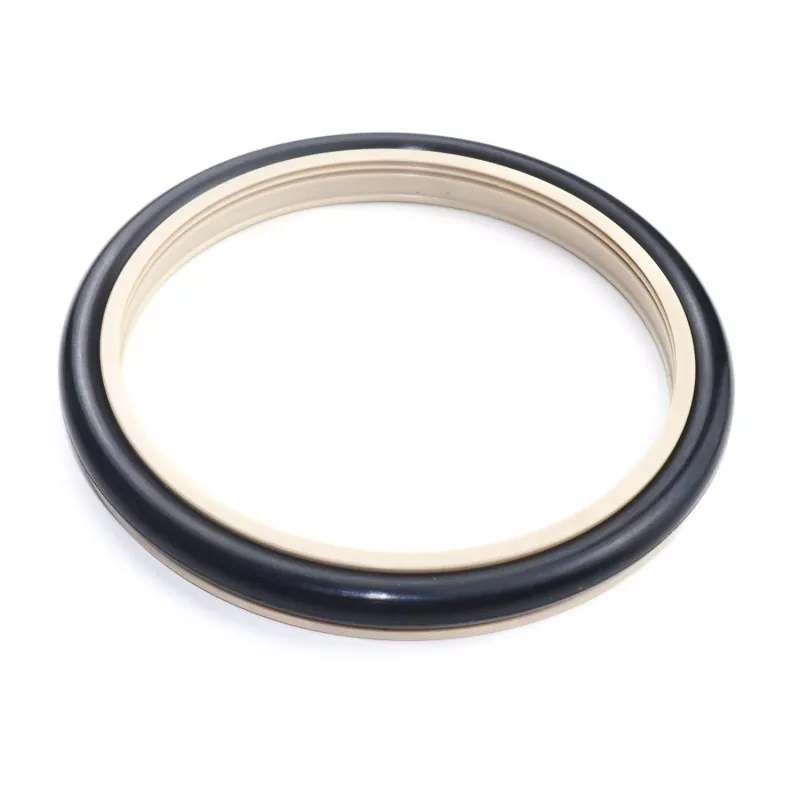

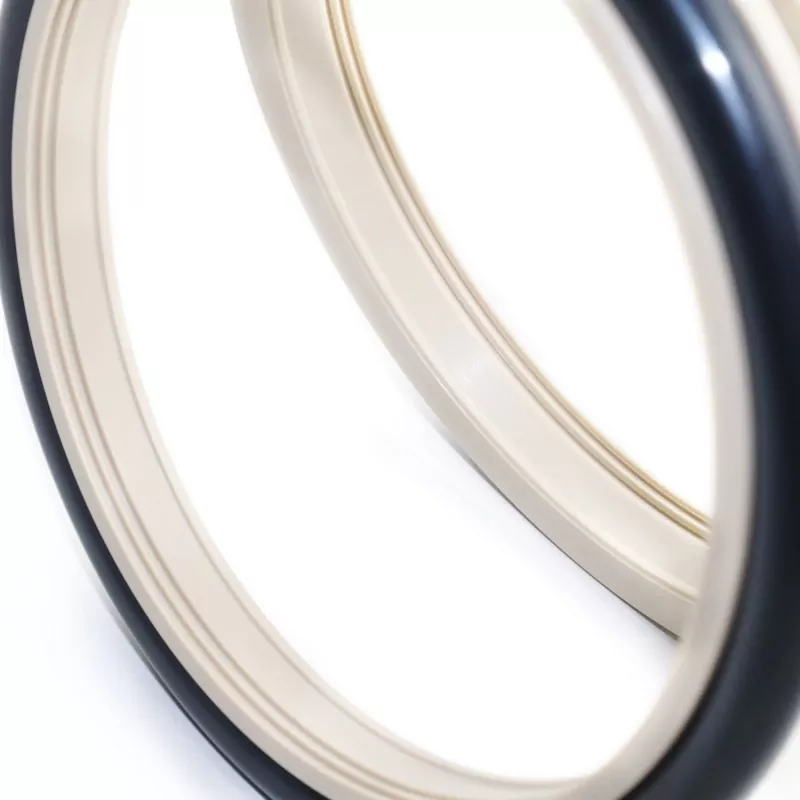

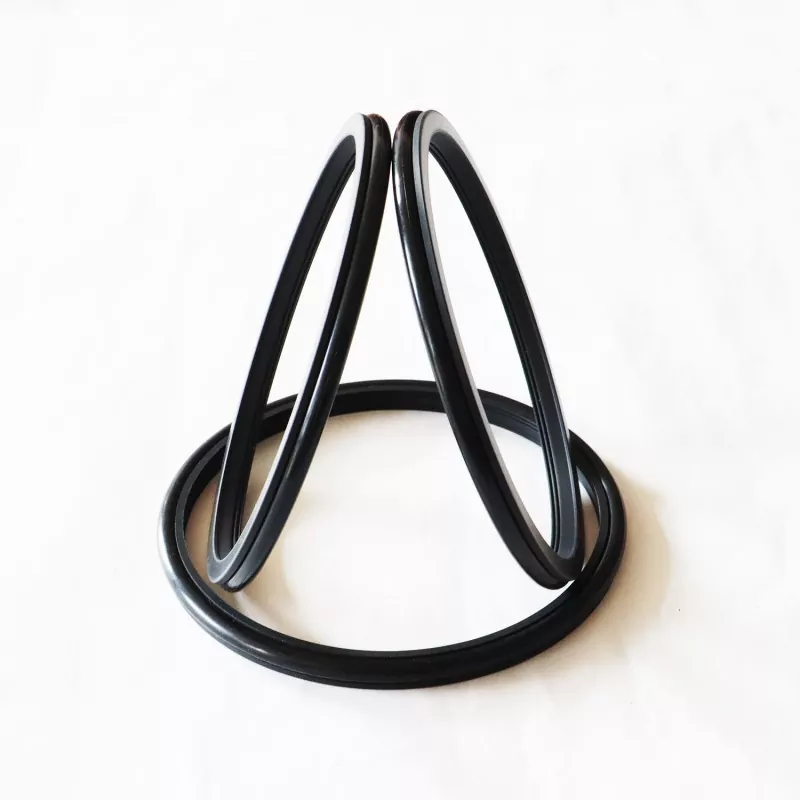

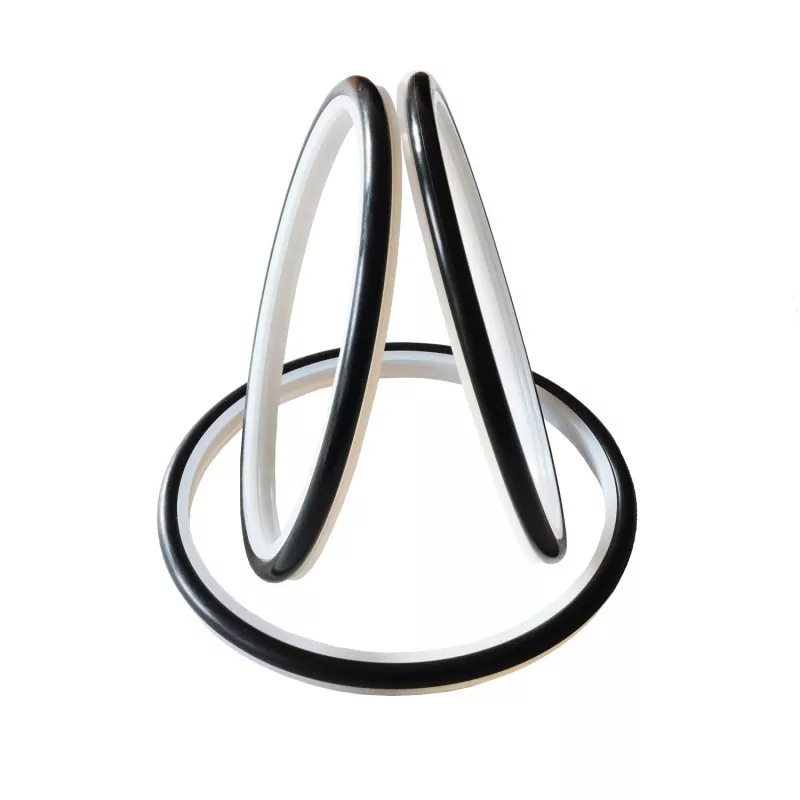

Kolvivarraste (võllide) tugevdatud sakiline komposiittihend (tsemendipulbertihend) koosneb spetsiaalselt disainitud kõrgtehnoloogilisest plastist valmistatud sakilisest tihendusrõngast ja kummist O-rõngast; see sobib ühesuunaliseks tihendamiseks hüdraulilistes edasi-tagasi liikuvates ja pöörlevates rakendustes. Seda kasutatakse peamiselt kolbpumpades, mudapumpades, kruvipuurimistööriistades, puurimisseadmetes, naftauuringute seadmetes, betoonisegamistehastes ja mujal.
Peamised omadused on pikk kasutusiga, madal hõõrdumine, suurepärane tihendusvõime, kompaktne disain ning paigaldamise, kasutamise ja hooldamise lihtsus. Tihendushuule profiili ja paksuse optimeeritud disain tagab tõhusa tihenduse isegi siis, kui see puutub kokku karmide ainetega, nagu tsemendipulber.
Mudataolise ainega kasutamisel on soovitatav süstida määrdeõli kahe (või enama) tihendusastme vahele.
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Keskmine |
|
|
Edasi-tagasi liikumine |
Pöörlev liikumine |
|||
|
≤100 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
≤2 |
Vesi, muda, toornafta, hüdroõli, emulsioon |
|
-20 kuni +200 (FKM O-rõngaga) |
||||
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: R01 nitriilkumm (NBR), R02 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE4; muud saadaolevad materjalid on PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 jne.
Tellimismudel: RC2061-80*91.7*7.6-PTFE4-R01 (mudel - võlli läbimõõt * soone läbimõõt * soone laius - materjali kood)
Saadaval on määratud parameetrite vahemikus olevad suurused.
|

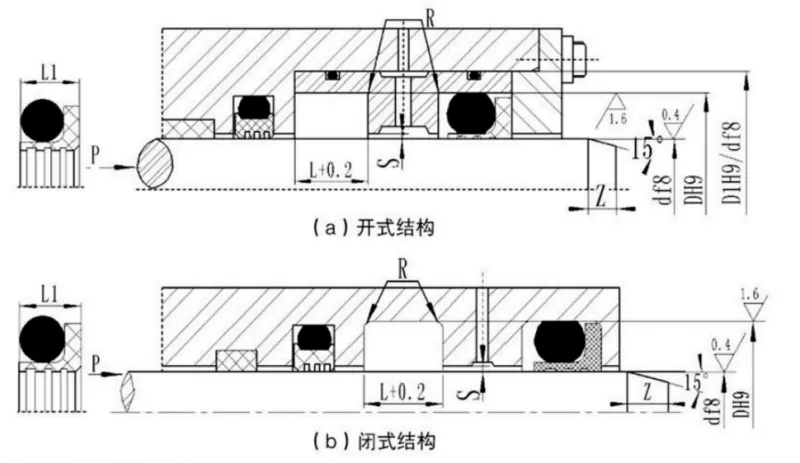

Võlli läbimõõdu vahemik Standardtüüp d f8 RC2061 |
Võlli läbimõõdu vahemik Raskeveokitega d f8 RC2061-Z |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Tihendi laius L1 |
Nurga raadius Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga ristlõike läbimõõt |
||
|
<10 MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Märkus: 1. Võlli läbimõõduga ≤30 mm puhul on soovitatav kasutada avatud soonega konstruktsiooni.
2. Pöördtihendusrakenduste puhul peab pöörleva võlli pinna kõvadus olema HRC ≥58.
3. Rõhu korral, mis ületab 30 MPa, on ekstrusioonipilu jaoks soovitatav H8/f8 sobivus.
