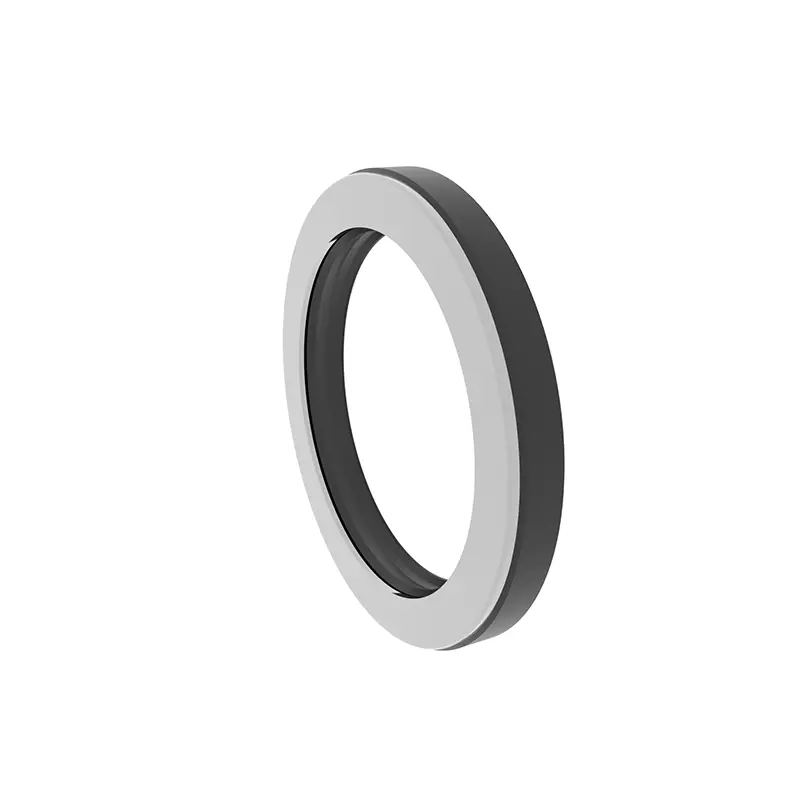

Rõhukindlate luustikuõli tihendite funktsioon on üldiselt eraldamiseks, mis vajavad ülekandeosade väljundosadest määrimist, et vältida määrdeõli lekkeid.

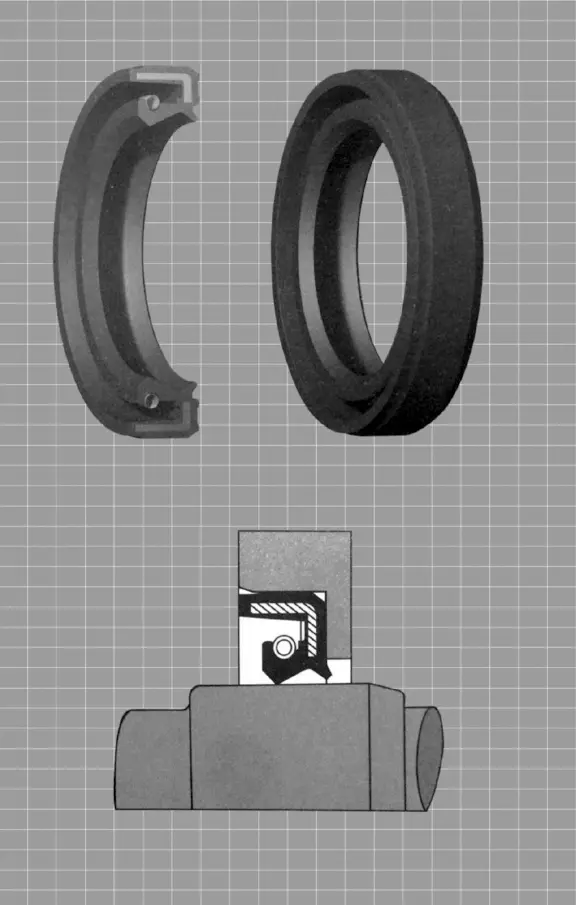

Rõhukindla luustikuõli tihendi struktuur koosneb kolmest osast: tihenduskorpus, tugevdav luustik ja iseenda pingutav mähise vedru. Tihendkorpus jaguneb alumisse, vöökoha, lõikerva ja huulega vastavalt erinevatele osadele. Tavaliselt on skeleti õli tihendi sisemine läbimõõt vabas olekus väiksem kui võlli läbimõõt ja sellel on teatud "häirekogus". Seetõttu, pärast õlitihendi sisestamist õlitihendile ja võllile annavad õlitihendi lõike serva elastne jõud ja iseenda pingutava mähise vedru kontraktsioonivõime võllil radiaalse klambrijõu, saades sellega parima tihendi efekti. Üldisel rõhukindla luustiku kujundusel on väike huulte deformatsioon ja seda kasutatakse pöörlevate võllide tihendamiseks rõhuolukordades.
Tooteomadused ja rakendused:
Toote eelised:
Kolmekordne konstruktsioonikujundus: tihendi korpuse, tugevdatud luustik ja iseendaga seotud mähised töötavad koos suurepärase tihendamise efekti tagamiseks.
Radiaalne kinnitusjõud: serva elastsus ja vedru kokkutõmbumisjõud annavad võllile radiaalse klambrijõu, et tagada parim tihendus jõudlus.
Rõhukindel disain: üldine rõhukindel luustik muudab huulte deformatsiooni väikeseks, mis sobib kõrgsurve pöörlevate võlli tihendamiseks.
Lai rakendatavus: rõhukindel luustikuõli tihendid sobivad erinevate pöörlevate võlli tihendi jaoks, et tõhusalt vältida määrdeõli lekkeid.
Rakenduse stsenaariumid:
Pöörlevad võlli tihendid: rõhkvõllide rõhul olevates olukordades kasutatakse rõhukindlaid skeletiõli tihendeid, et vältida määrdeõli lekkeid.
Tööstusseadmed: sobib määrimist vajavate osade tihendamiseks, näiteks mehaanilised ülekandesüsteemid ja hüdrosüsteemid.

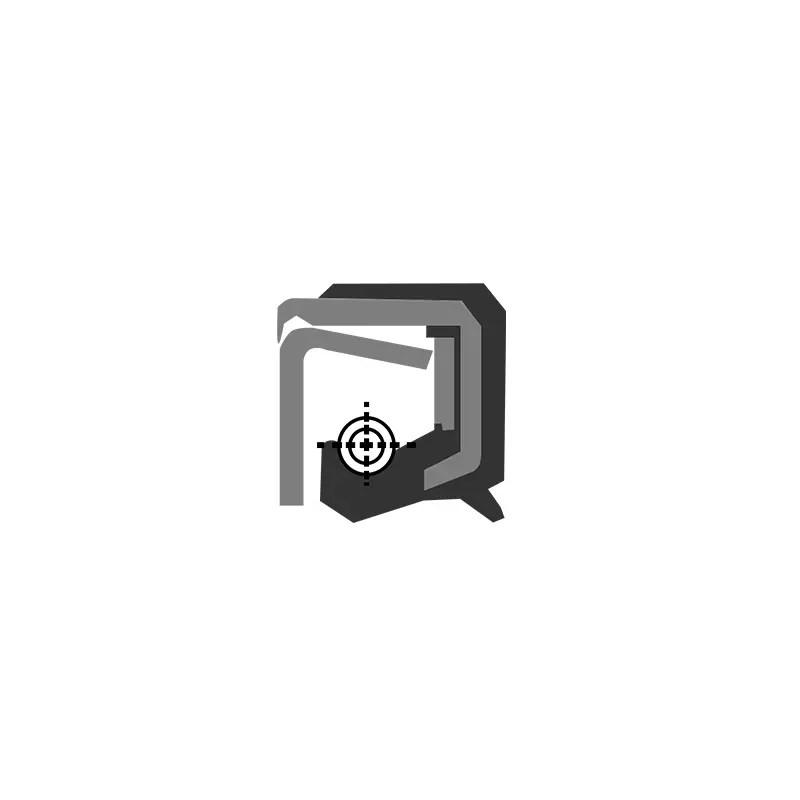

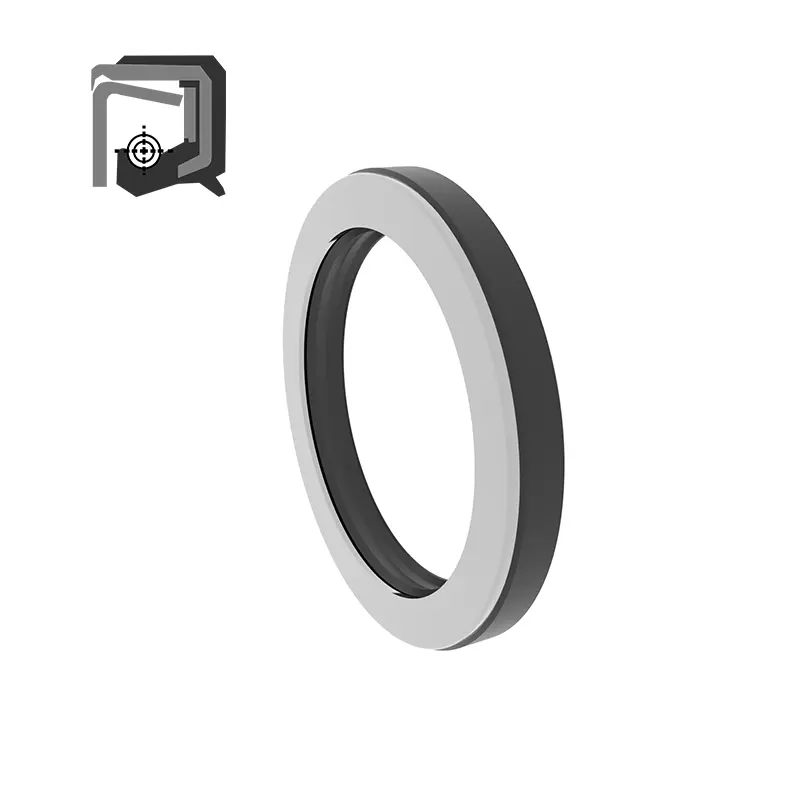

RCTCV topelthuule kõrgsurve skeleti õlitihend
Materjal: NBR nitrili kumm
Keskmine: aluse hüdrauliline õli
Töötemperatuur ℃: -25 kuni +100
Kiirus: -
Töörõhk: 0,3MPa
Materiaalne kõvadus: -

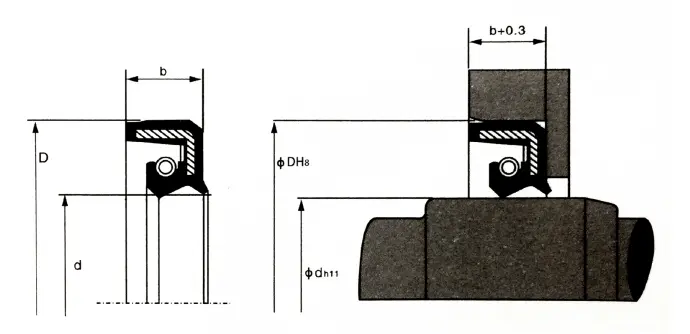

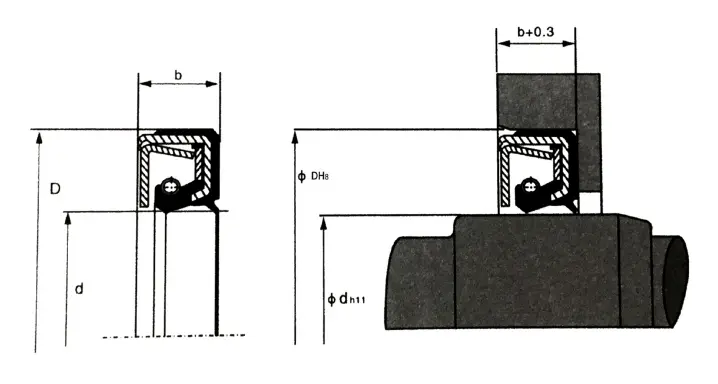

| Mudel | d | D | b | Tellimismudel |
|
Mudel | d | D | b | Tellimismudel |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

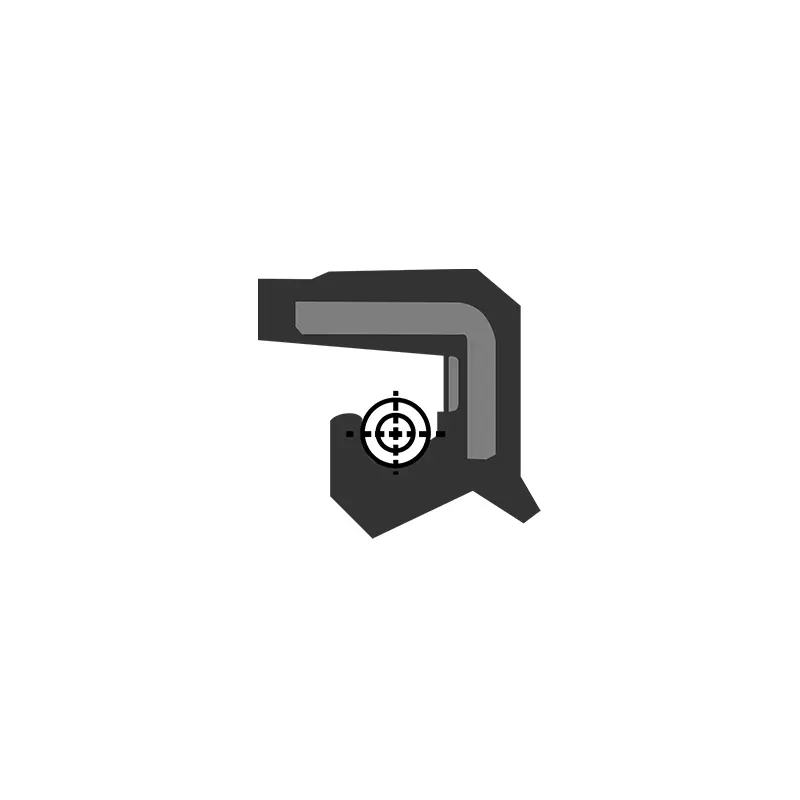

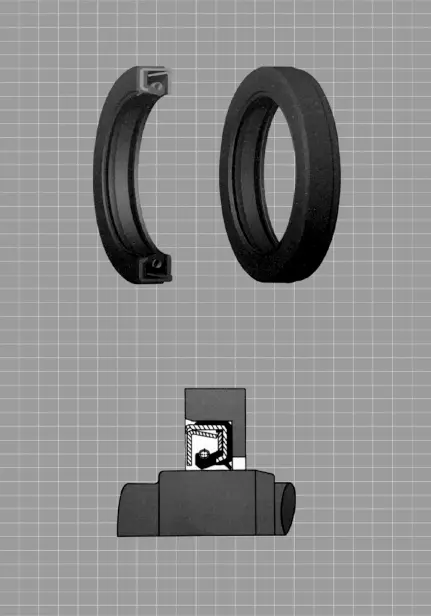

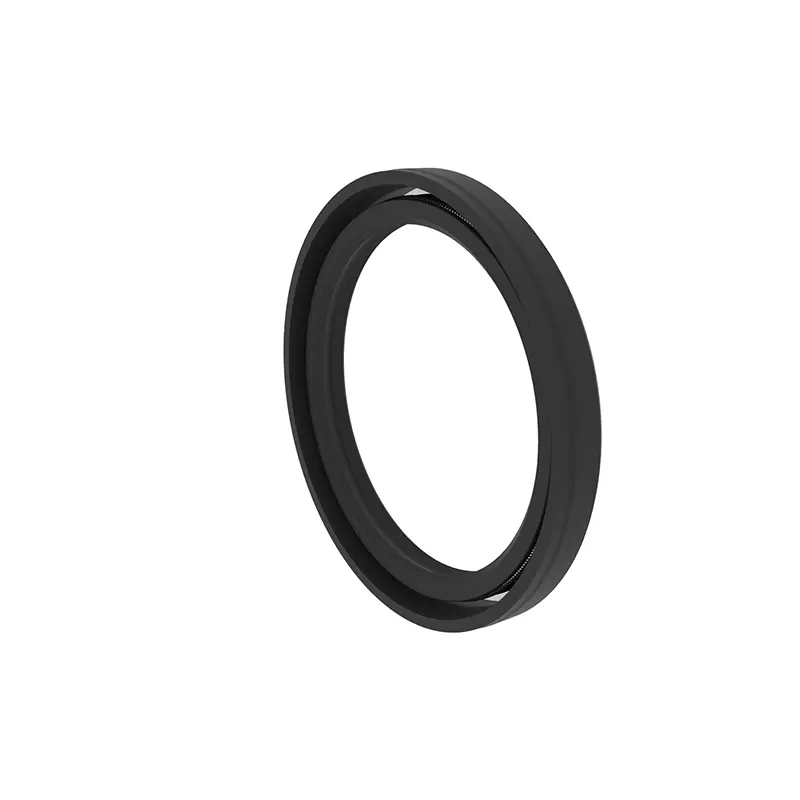

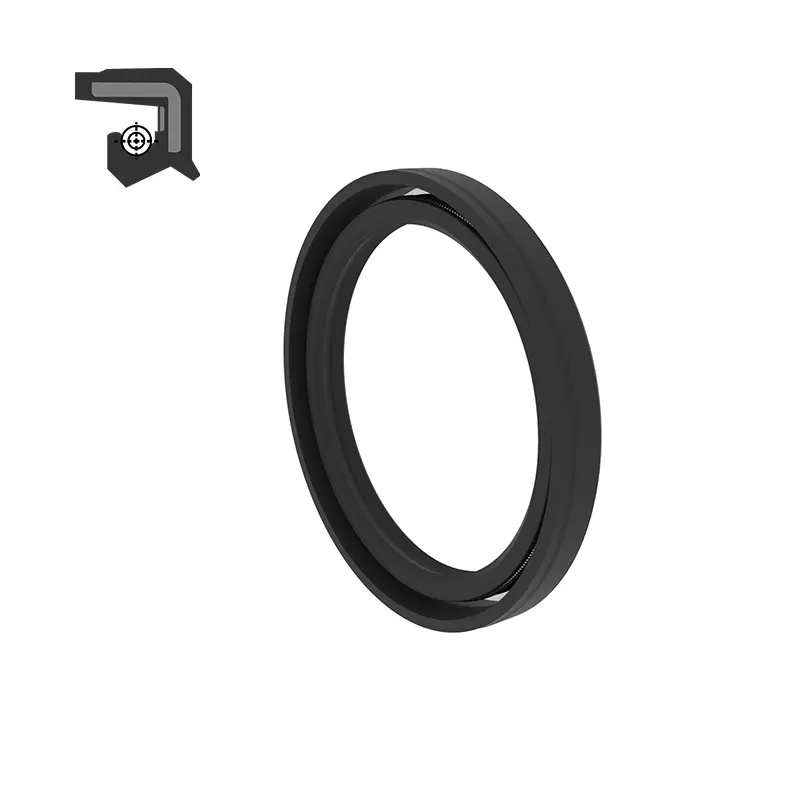

Ülevaade: üldine rõhukindel luustiku kujundus, väike huulte deformatsioon, mida kasutatakse pöörlevate võllide tihendamiseks rõhuga kokkupuutuvates olukordades.
Materjal: NBR nitrili kumm
Keskmine: naftapõhine hüdrauliline õli
Töötemperatuur ℃: -25 kuni +100
Kiirus: -
Töörõhk: 1MPA
Materiaalne kõvadus: -
| Mudel | d | D | b | Tellimismudel |
|
Mudel | d | D | b | Tellimismudel |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
