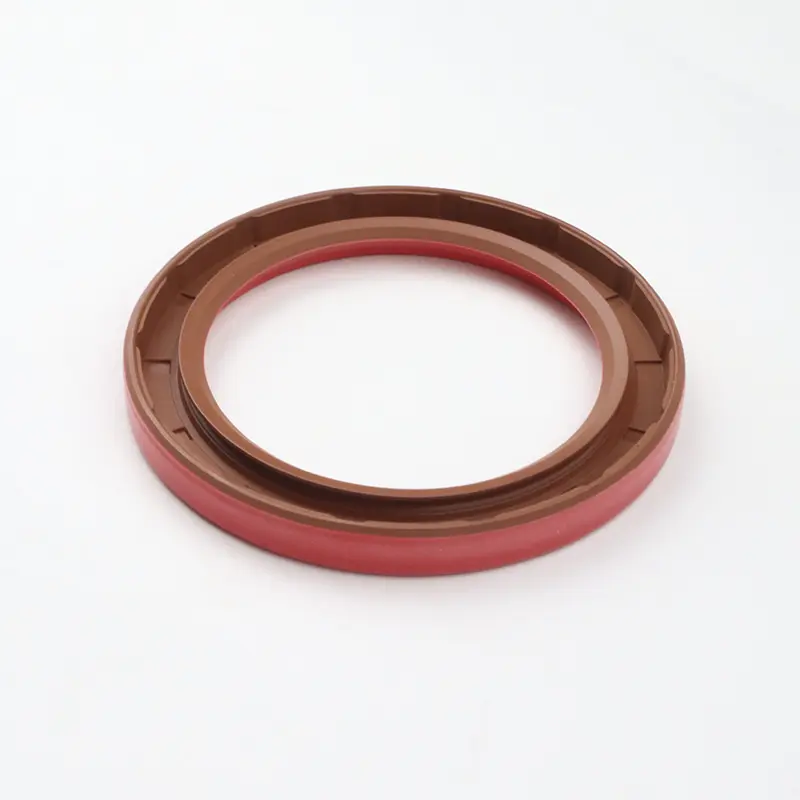

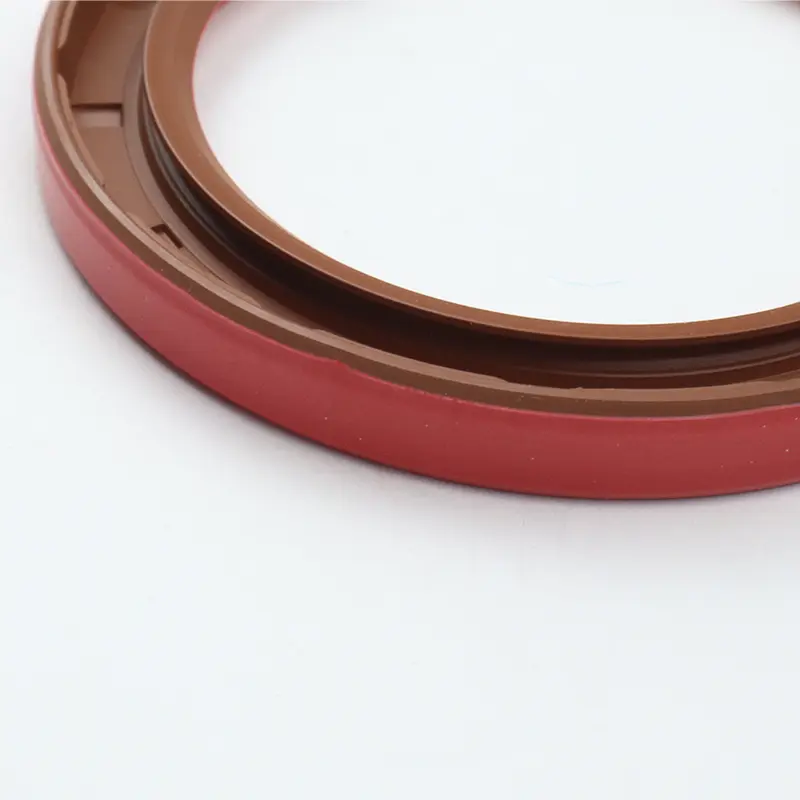

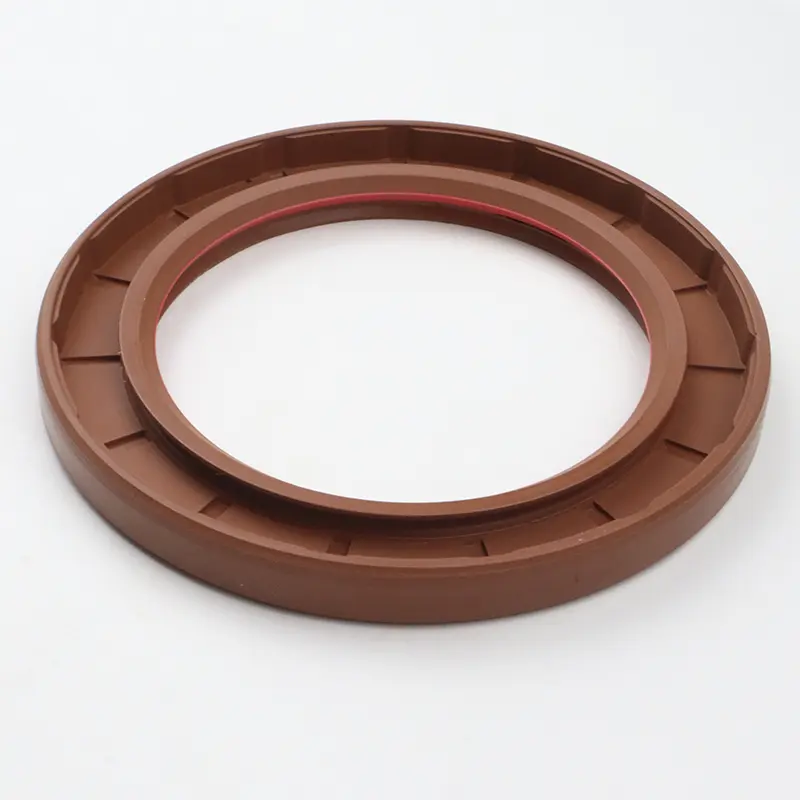

Pöörlevad võlli huule tihendid

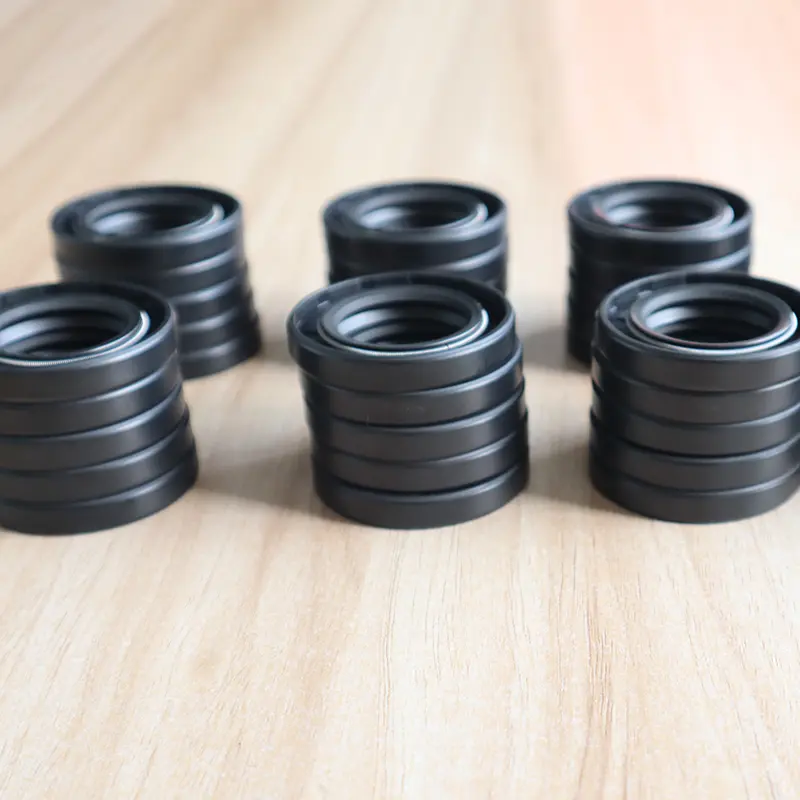

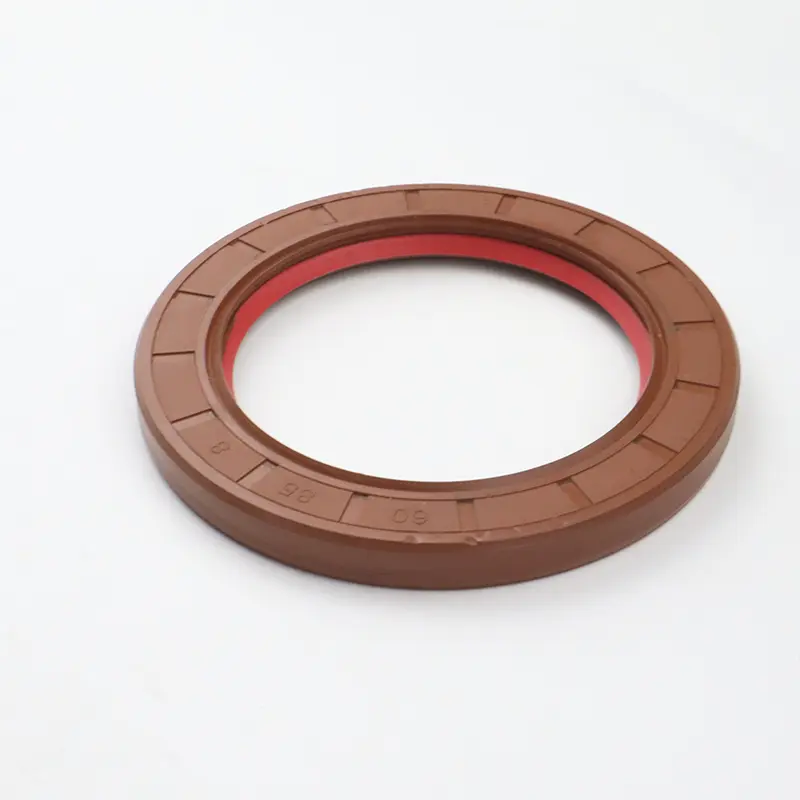

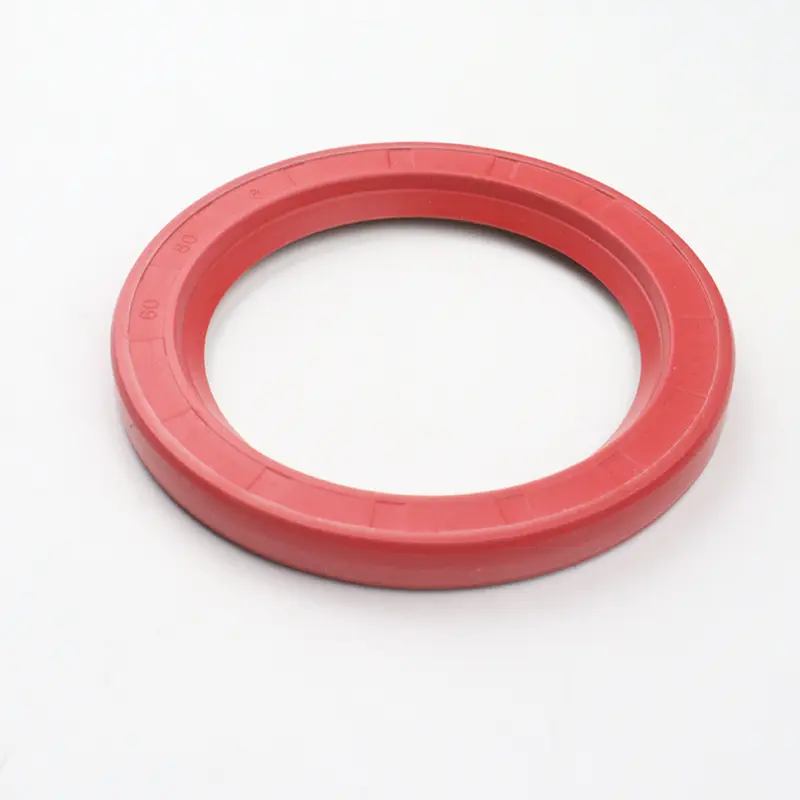

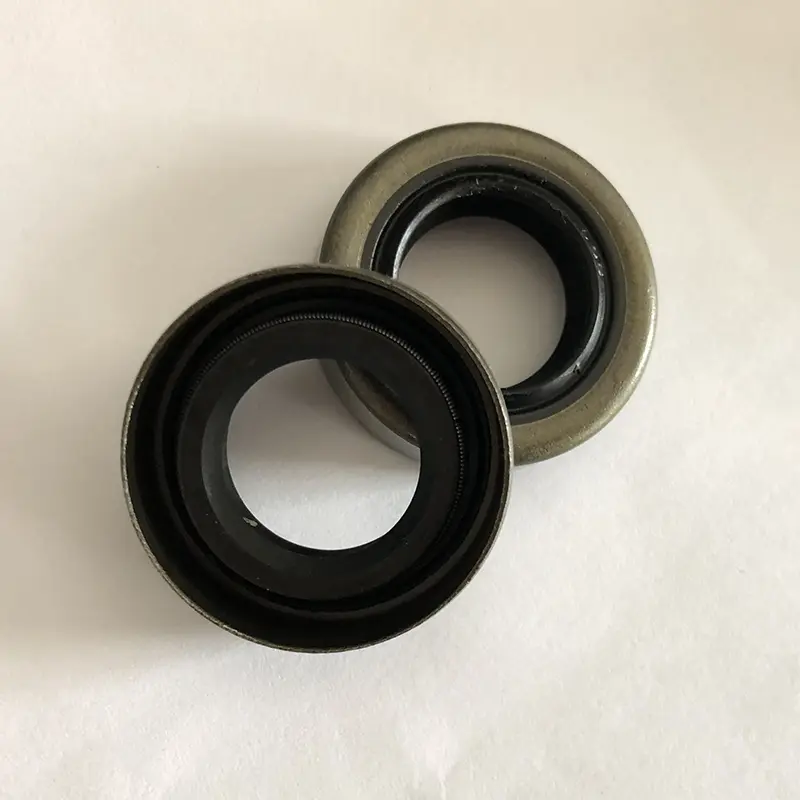

Pöörlevad võllihuule tihendid, mida tavaliselt nimetatakse õlitihenditeks, paigaldatakse pöörlevasse laagriistmesse ja tekitavad pöörleva võlliga suhtelist liikumist. Metallraami mängib toetavat rolli ja kevad rakendab tihendushuulele radiaalset eelkoort, et vältida määrdeõli lekkeid ja välise mustuse sissetungi.

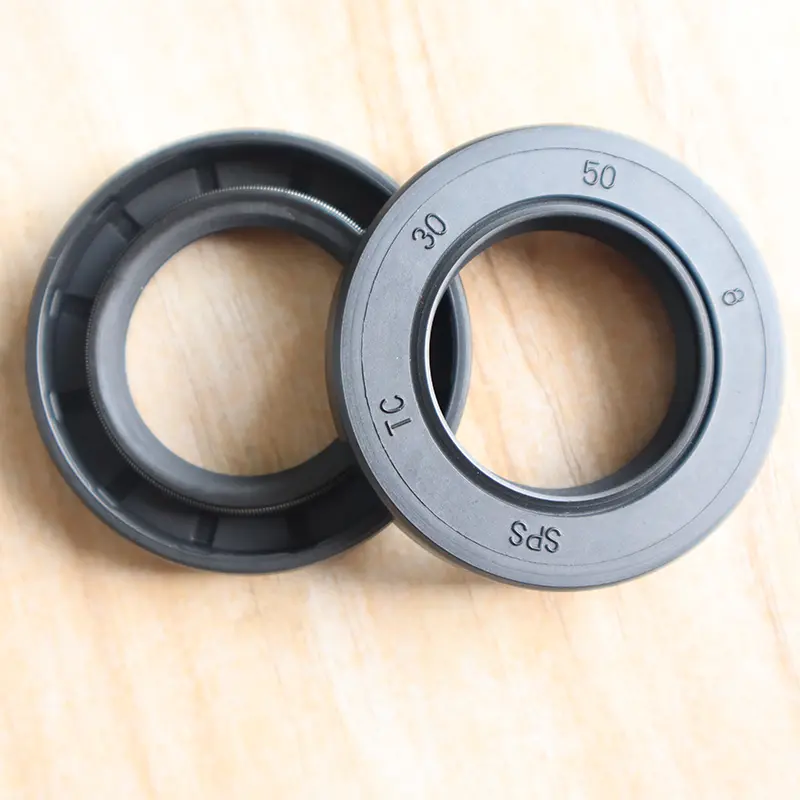

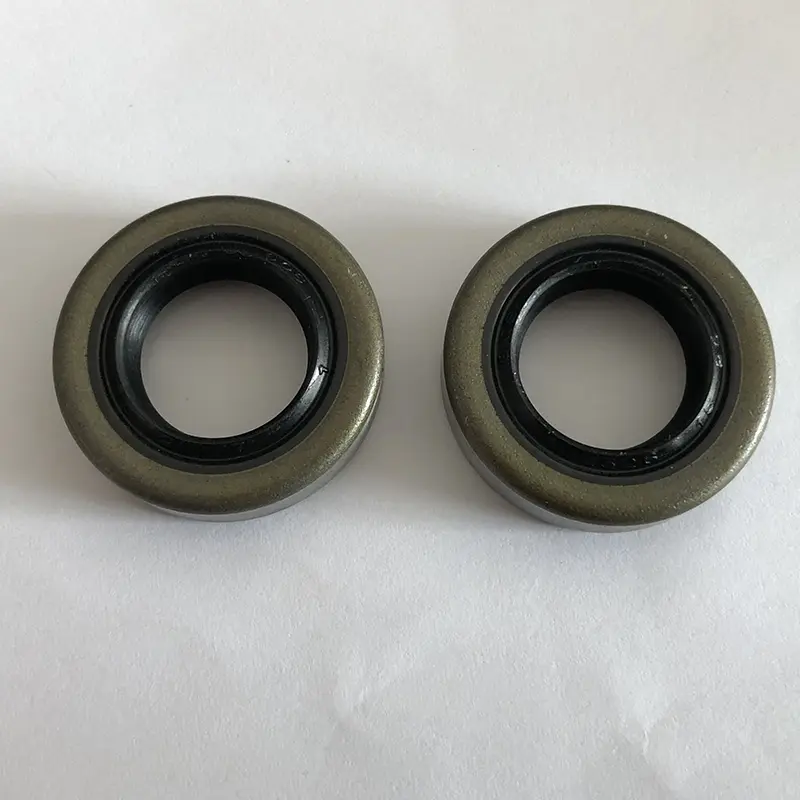

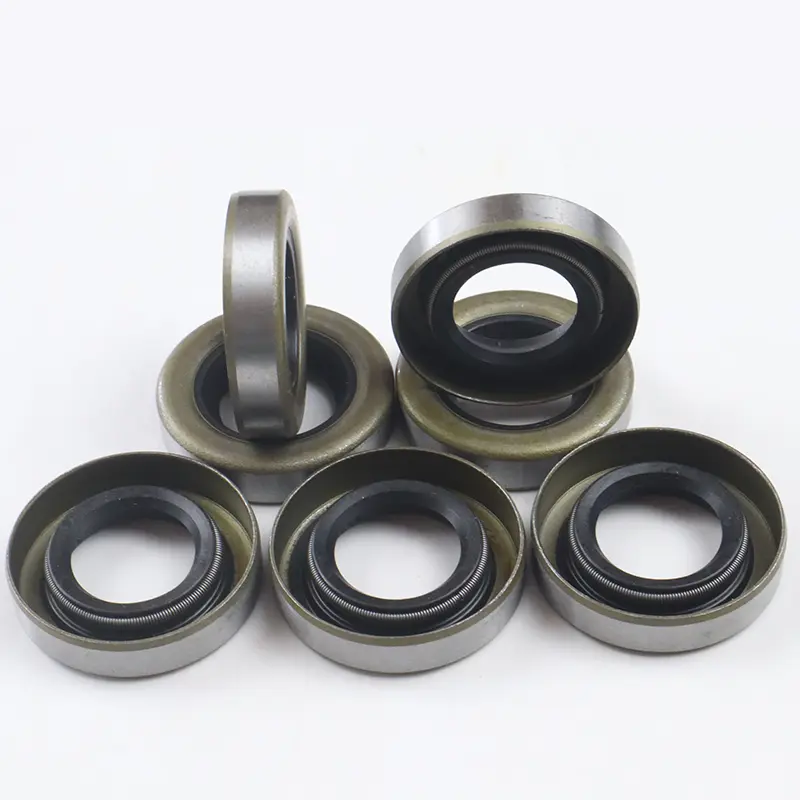

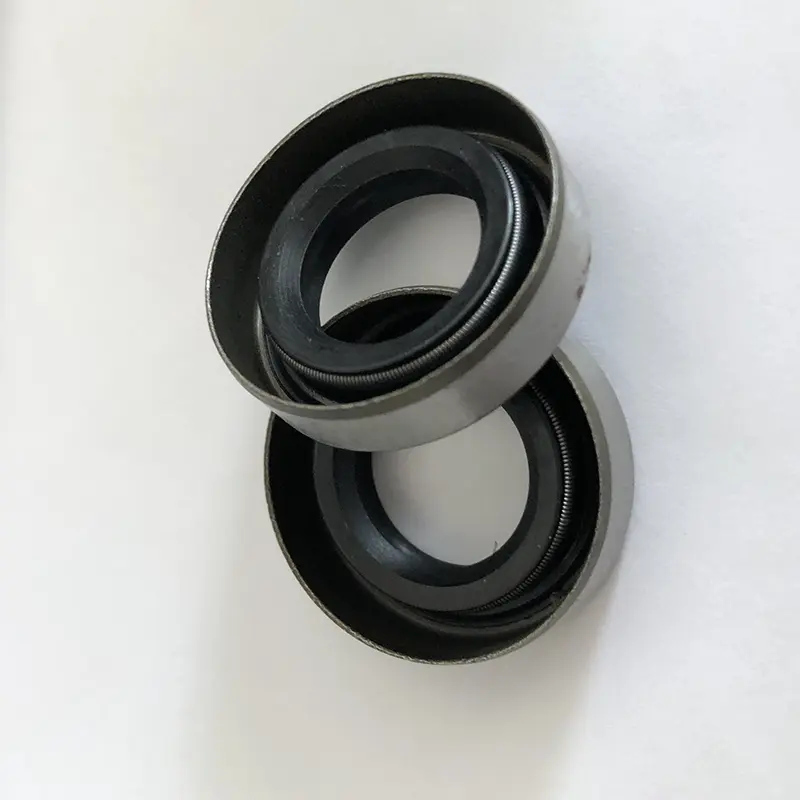

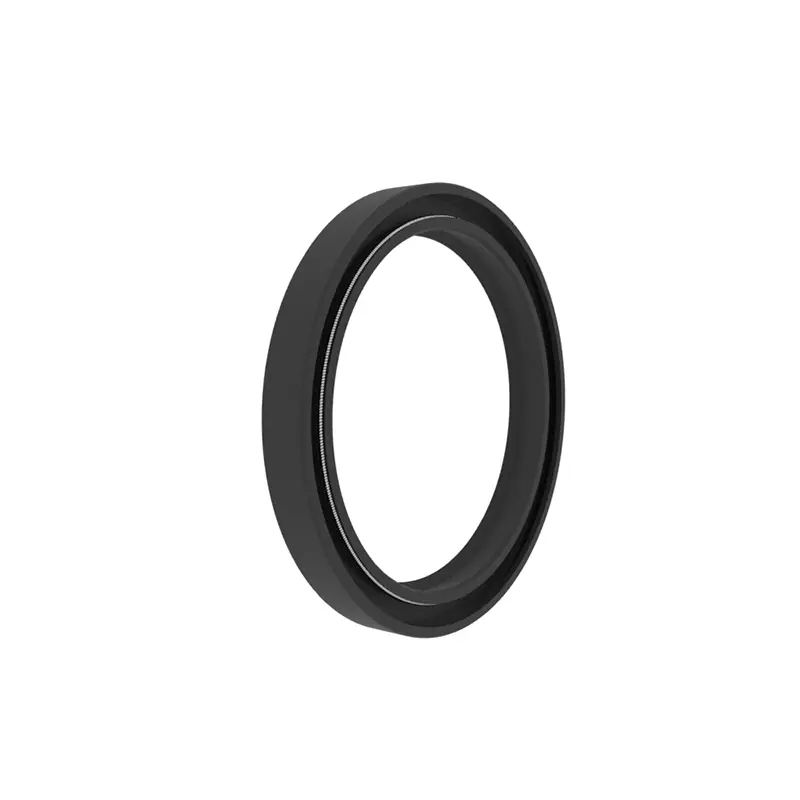

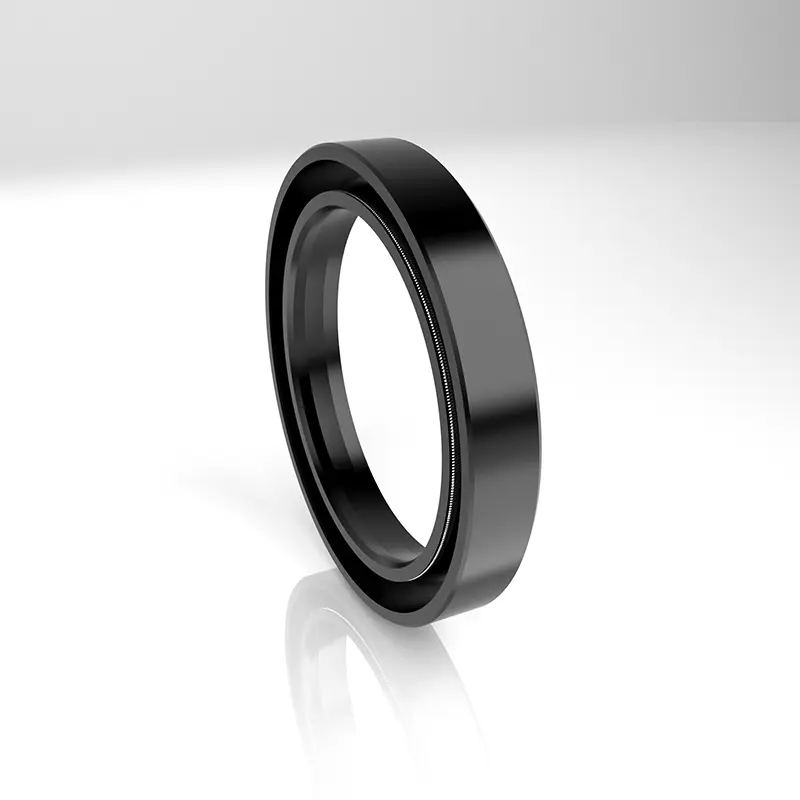

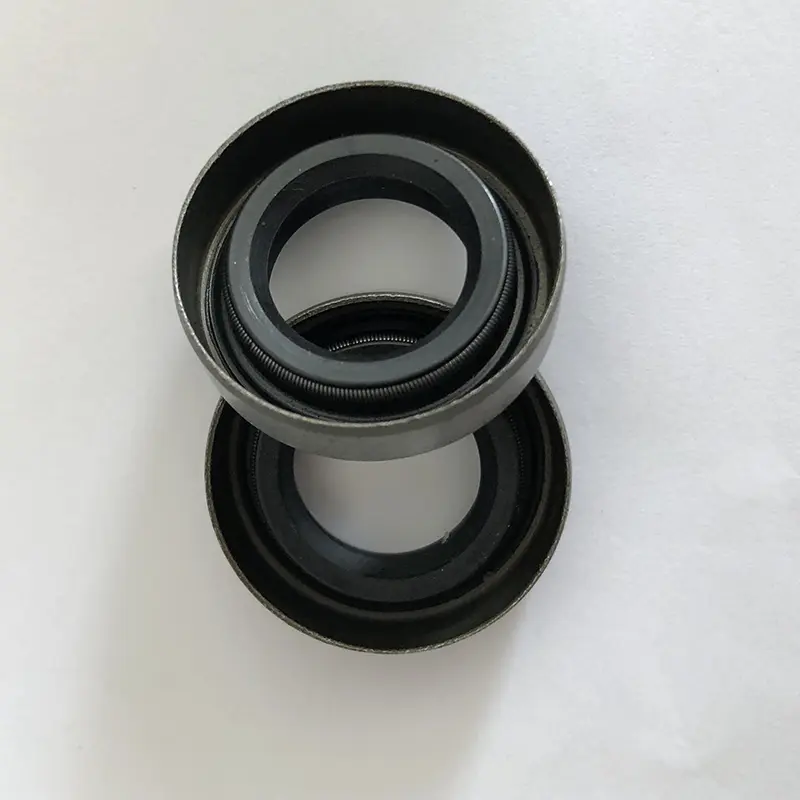

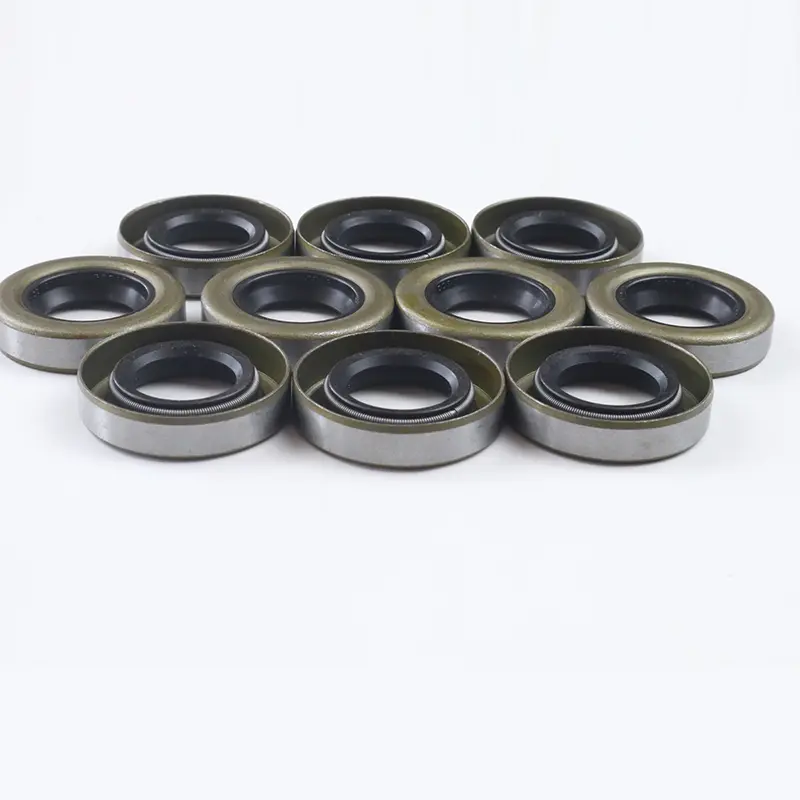

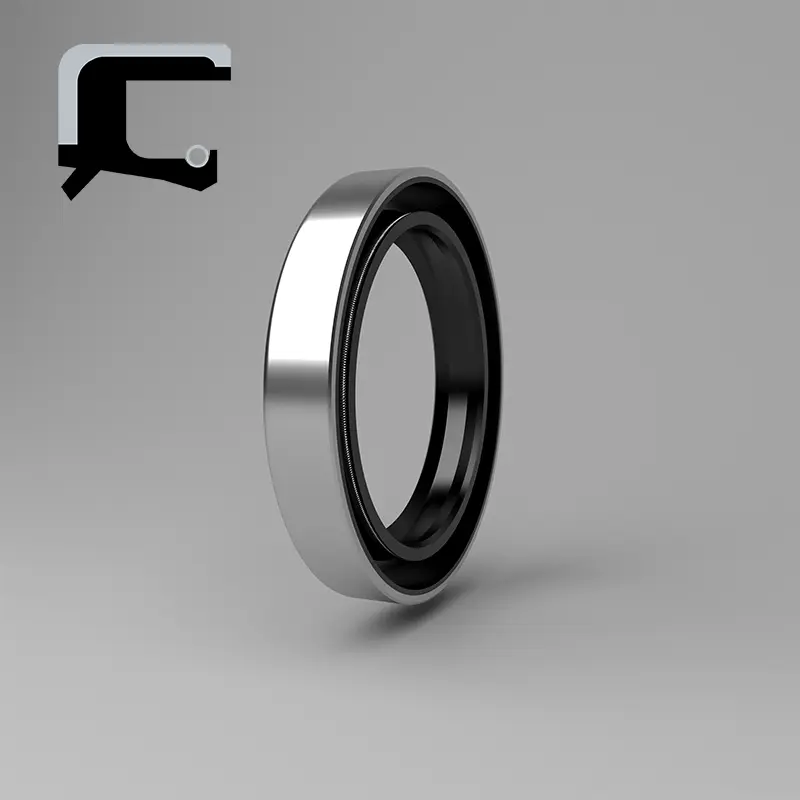

TC/SC/TB/SB õlitihendid koosnevad metallist luustikest, vedrudest ja kummist kehadest. Metallist skelett mängib toetavat rolli ja kevad rakendab tihendushuule suhtes radiaalset jõudu. TC/TB on varustatud tolmukindlate lisahuultega, mis sobivad puhkuseks, kus ühel küljel on tihenduskeskkond ja teisel küljel tolm. TB/SB on metallist välimine ring, mis muudab õlitihendi õõnsuses kindlamaks ja täpsemaks, kuid välimise ringi tihendusvõime madala viskoossuse ja gaasikeskkonna jaoks on piiratud. Paigaldamise ajal on soovitatav välisringil hermeetikut kanda.

RCTCV topelthuult kõrgsurveõli tihendi funktsioon on tavaliselt eraldamiseks, mis vajavad väljundosadest määrimist määrimist, et vältida määrdeõli lekkeid.

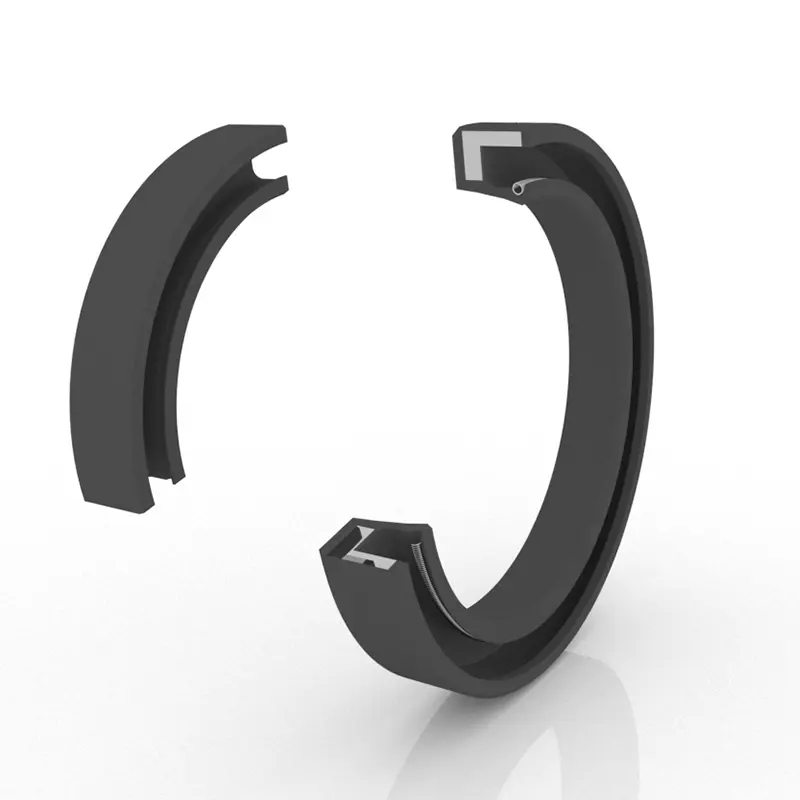

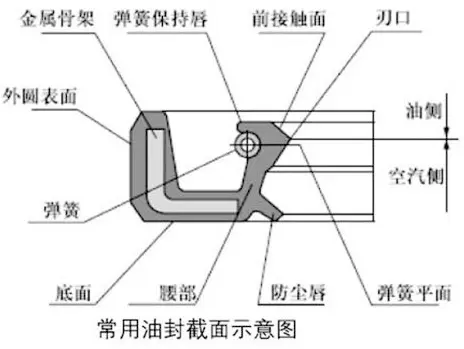

Skeleti õli tihendi struktuur koosneb kolmest osast: tihenduskorpust, tugevdavat luustikku ja iseenda pingutavat mähise vedru. Tihendkorpus jaguneb alumisse, vöökoha, lõikerva ja huulega vastavalt erinevatele osadele. Tavaliselt on skeleti õli tihendi sisemine läbimõõt vabas olekus väiksem kui võlli läbimõõt ja sellel on teatud "häirekogus". Seetõttu, kui õlitihend sisestatakse õlitihendile ja võllile, annavad õli tihendi serva elastsed jõud ja iseenda pingutava mähise vedru kontraktsioonijõud võllil radiaalse klambrijõu, saades sellega parima tihendi efekti.

RCTCN topelthuult kõrgsurve tihendil on üldine rõhukindla luustiku kujundus, kus on väike huulte deformatsioon, ja seda kasutatakse pöörlevate võllide tihendamiseks rõhuga kokkupuutuvates olukordades.

Tooteomadused ja rakendused:

Vastuvõlli huuletihendite paigaldusstruktuur ja nõuded

1. Võlli materjal: tavaliselt kasutatakse süsinikterast ja roostevabast terasest. Chrome'i plaatimist kasutatakse suurel kiirusel, HRC40-45.

2. Pöörleva võlli ja soone kujundus: võlli pind on sile ja uinu eemaldatakse. Spiraaltöötluse märgid annavad pumpamise efekti ja põhjustavad lekkeid. Õli tihendi paigaldamise osa on soovitatav pinnakaredusega RA0,1-0,5um. Ja see muutub sujuvamaks, kui kiirus suureneb.

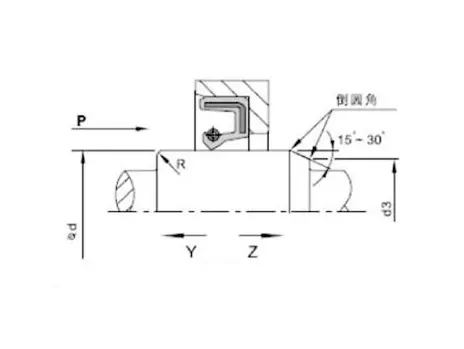

Paigaldamise ja lahtivõtmise vajaduste korral tuleb võll ja soon olla faasitud või ümardatud. Nagu on näidatud joonistel 1 ja 2.

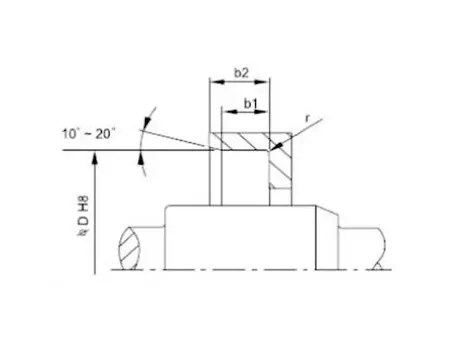

Joonis 1 Groove Changer Design

Joonis 2 Pöörleva võlli kujundus

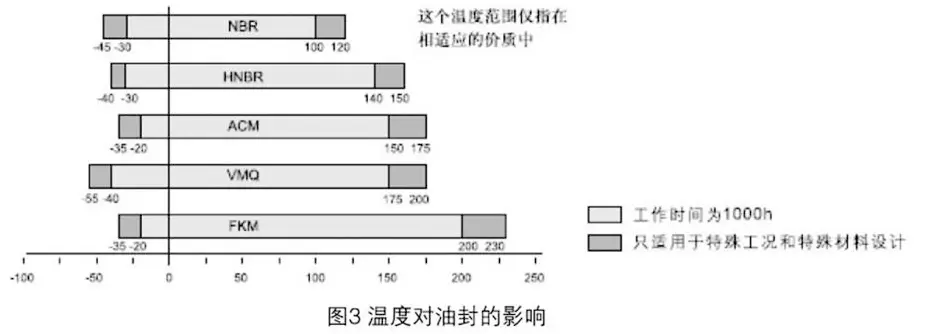

Seal on kümneid tegureid, mis mõjutavad pöörlevate võlli huule tihendi tihendamist. Lisaks õlitihendi enda materjalile ja struktuurile mõjutavad ka muud tegurid, nagu keskmine, temperatuur, rõhk, määrded, kiirus, karedus jne, otseselt ka tihendusfekti ning need tegurid suhtlevad sageli üksteisega. Järgmine diagramm on mõeldud ainult kasutaja viitamiseks.

Pöörlevate võlli huuletihendite paigaldamine: Eeltingimus on õlitihendi eeltingimus hästi.

Paigaldusskeem (õõnsuse paigaldamine)
Õige installimismeetod	Kohaldatavad töötingimused	Vale installimismeetod
	See on rakendatav ainult siis, kui õlitihendi otspind on õõnsuse otsapinnaga loputamine. Kui vajutuseade liigub kiiresti, tuleks õlitihend olla sirge, vastasel juhul võib see välja vajutada.
	Olukorra jaoks sobib see, et õlitihendi ots on madalam kui õõnsuse ots. Kui pressieadme liigub kiiremini, võib õlitihend olla ka hästi paigutatud. Seda tüüpi konstruktsioonielemendil endal pole aga radiaalset positsioneerimist, seega peavad tasase plaadi aksiaalne vertikaalsus ja pressiseadme rõhuvõll jõudma teatud täpsuseni.
	Kohaldatav olukorras, kus õli tihendi lõpp -nägu on madalam kui õõnsuse otsapulk. Kui vajutuseade liigub kiiresti, on vaja tagada, et õlitihend on õigesti paigutatud, vastasel juhul võib see välja vajutada.
	See sobib ainult hooldus- või lihtsate paigaldamistingimuste jaoks ilma rõhuseadmeteta. Kuna paigaldusprotsessi ei saa absoluutselt ühtlaselt vajutada, tekivad paratamatult mitmesugused paigaldusprobleemid. Peamiselt tuleb vältida radiaalset kõrvalekaldet paigaldamise ajal, mis võib põhjustada õlitihendi deformatsiooni, või kummiptseerimiskahjustusi õlitihendi paaritumise osale (välimine ring), mis on põhjustatud pausidest paigaldamise ajal. Seetõttu pole seda paigaldusmeetodit üldiselt soovitatav.

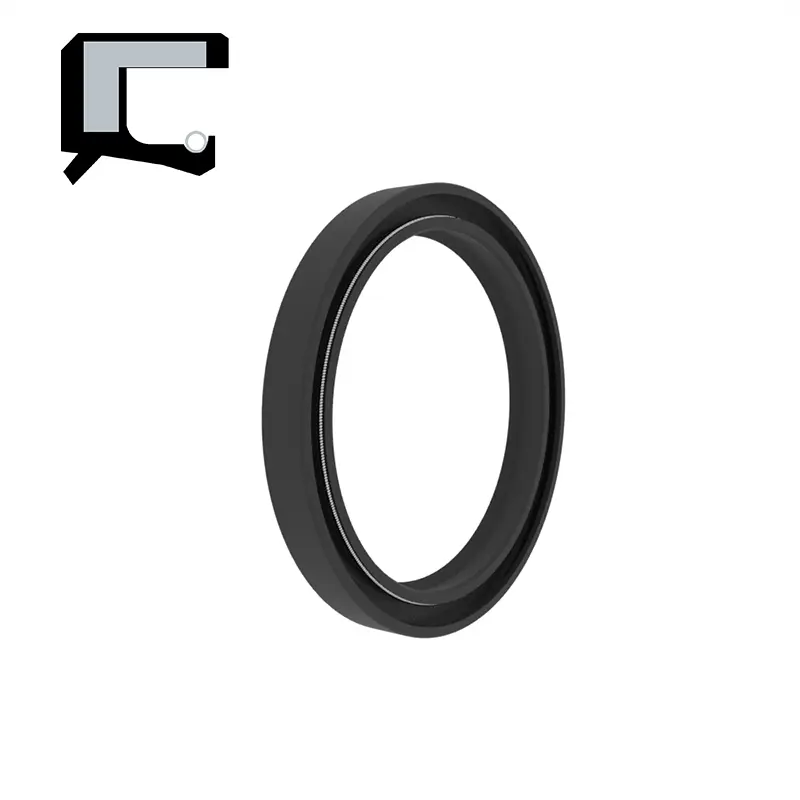

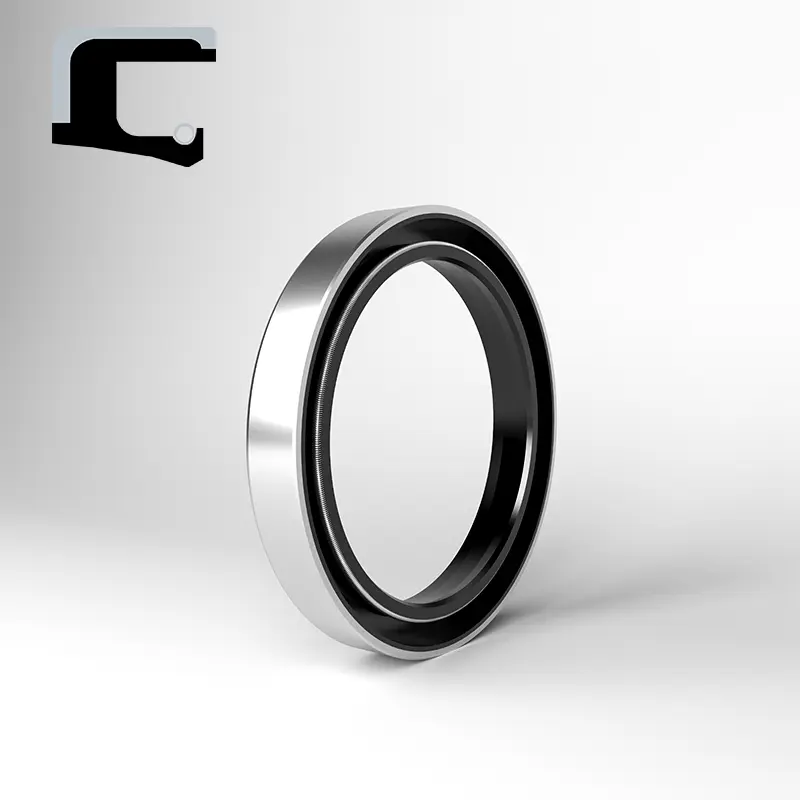

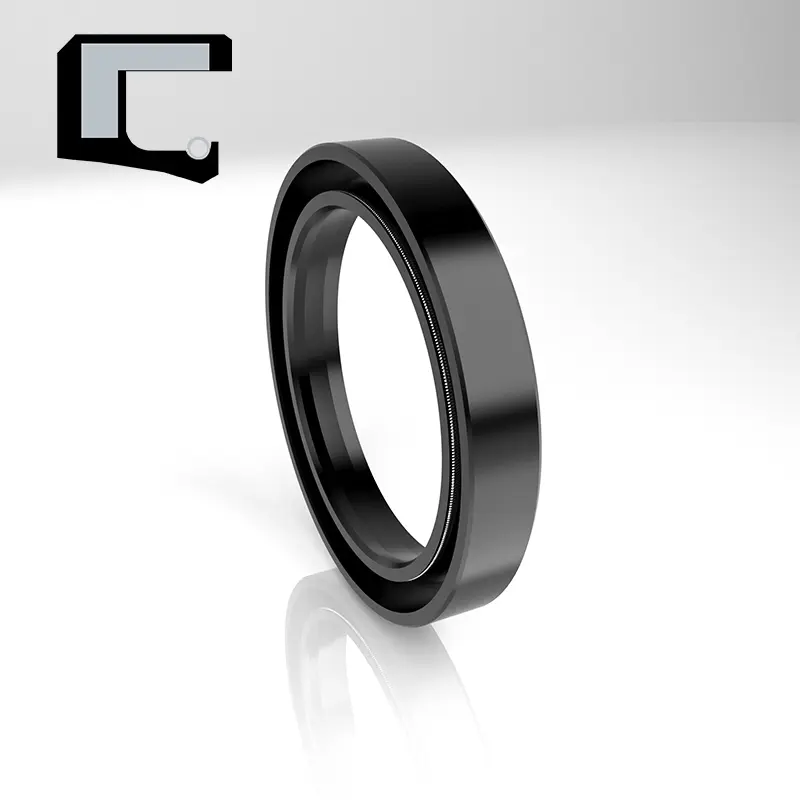

TC/SC/TB/SB õlitihendid:

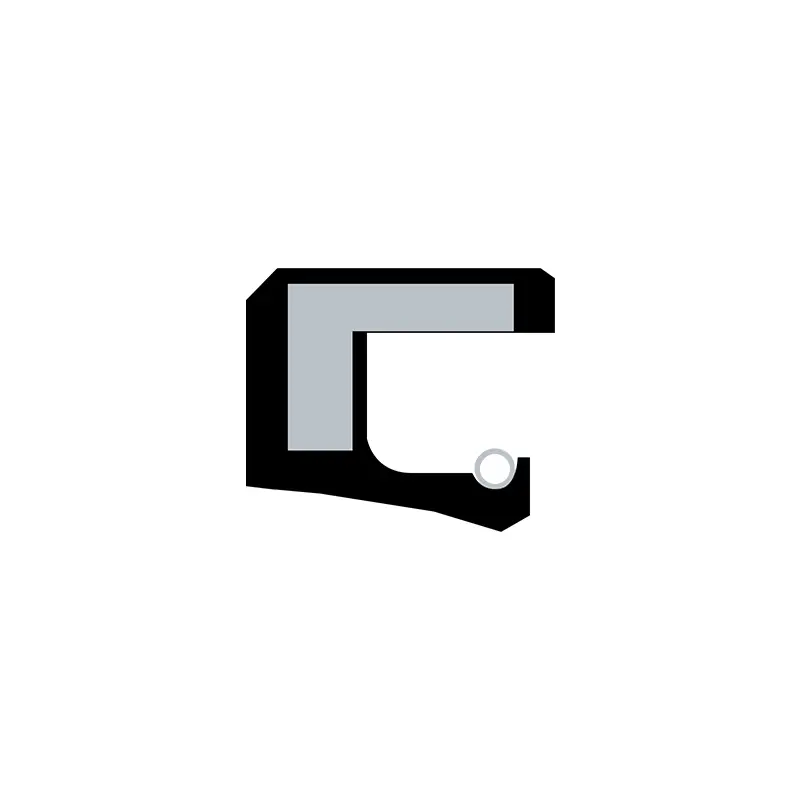

Ristlõike kuju	Mudel	Rakendus	Surve	Temperatuur	Kiirus	Vahend	Materiaalne

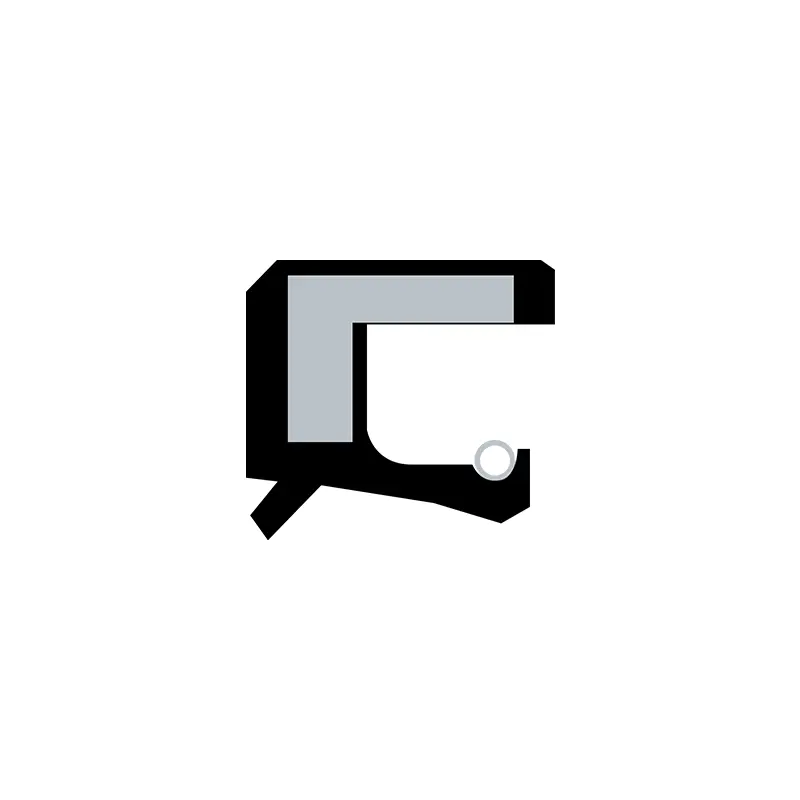

	Tc	Tihendus, tolmukindel	0,03MPa	-30 ~+160	20m/s	Määrdeõli, rasv	NBR/FKM+süsinikteras

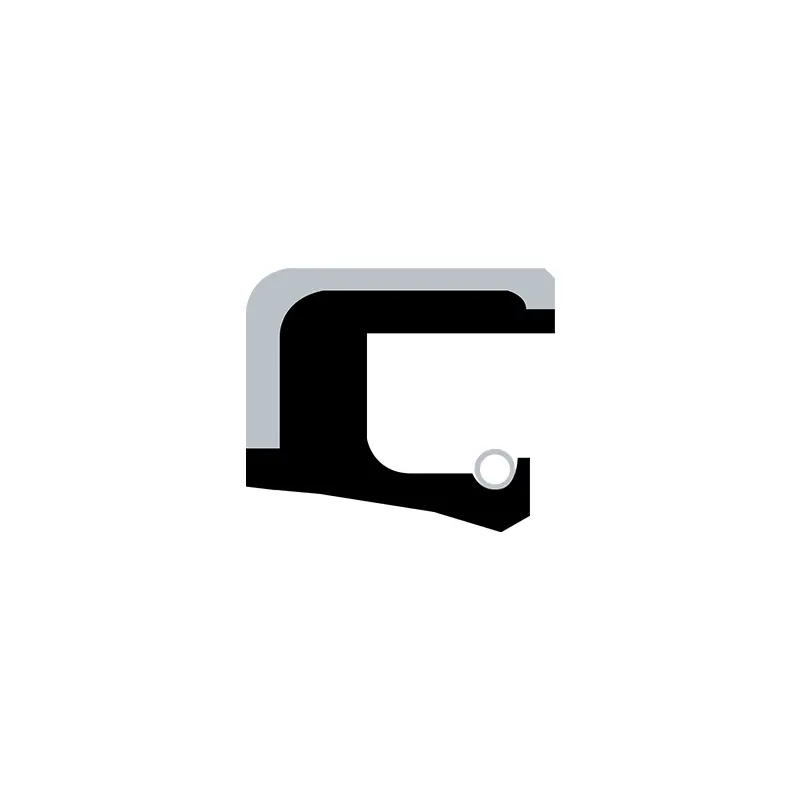

	SC	Pitseerimine

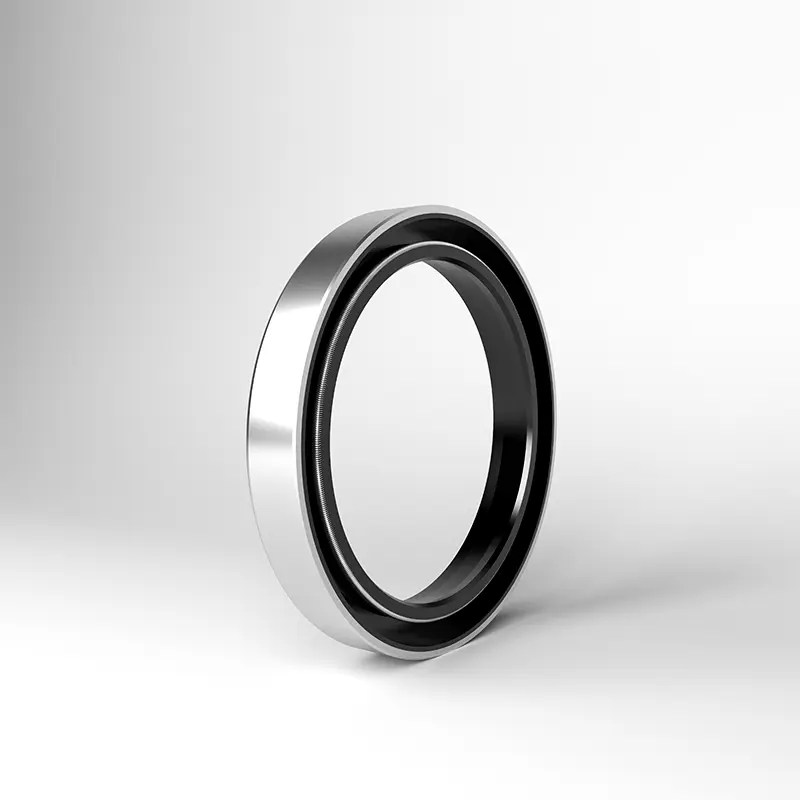

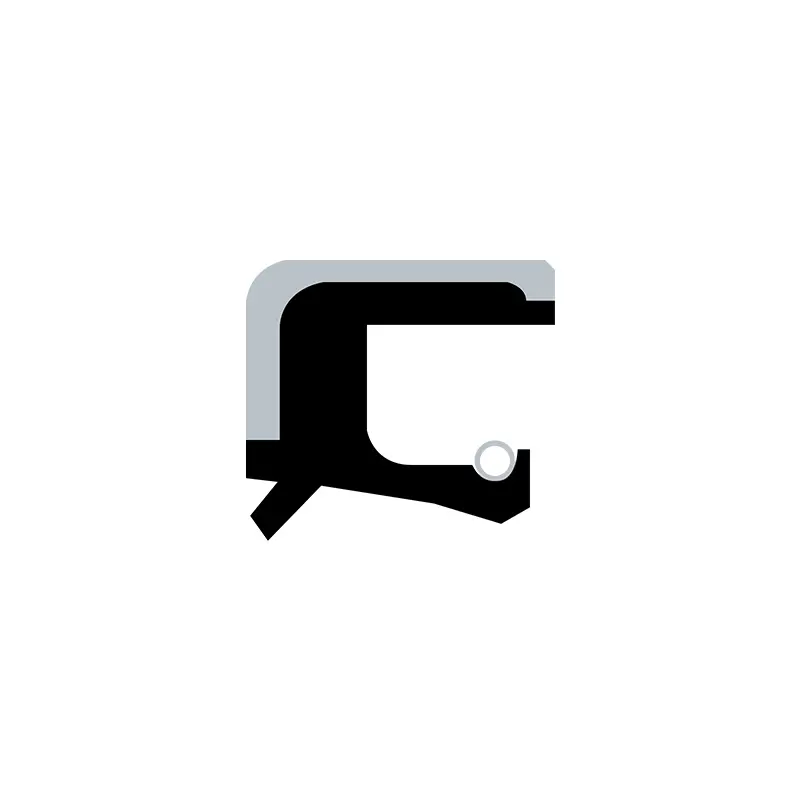

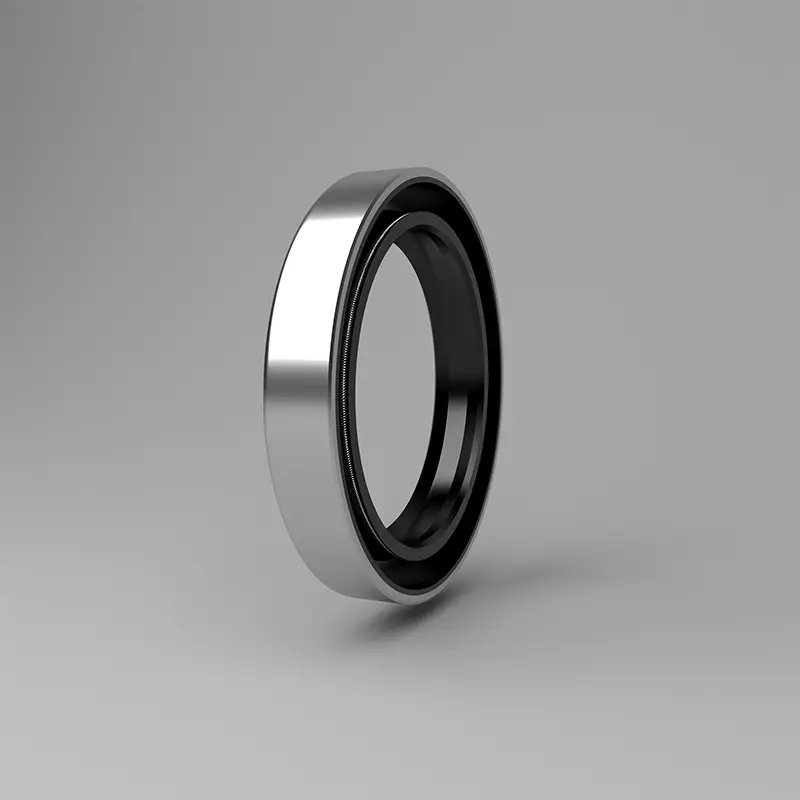

	TB	Tihendus, tolmukindel		-30 ~+100	25m/s	Vesi, õli, rasv	NBR+süsinikteras
	Sb	Pitseerimine
