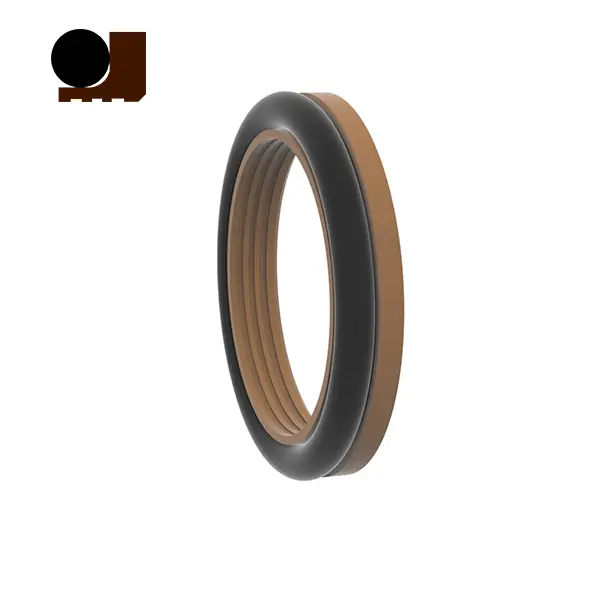

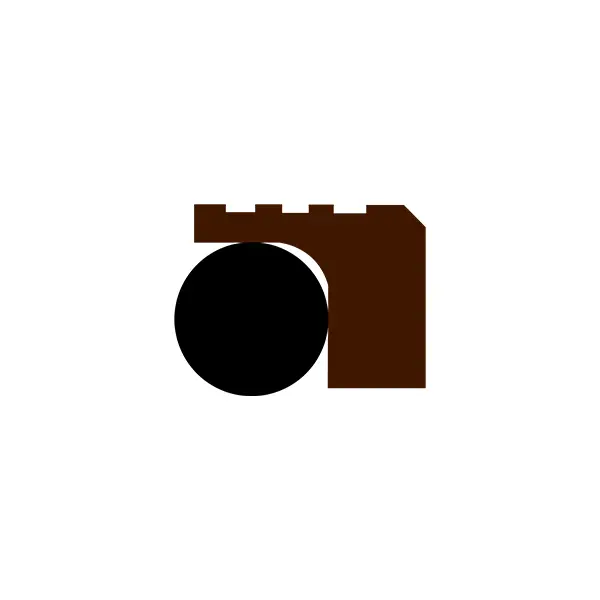

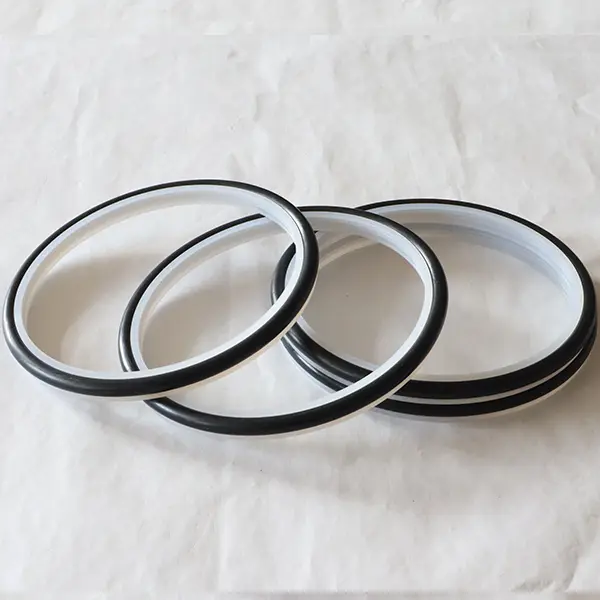

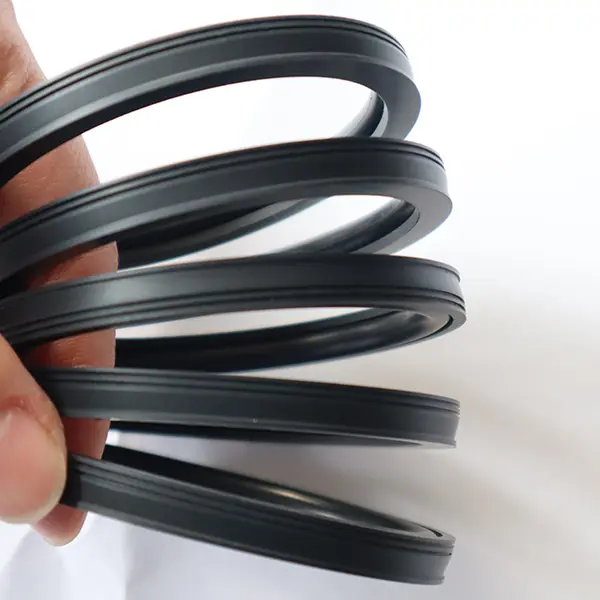

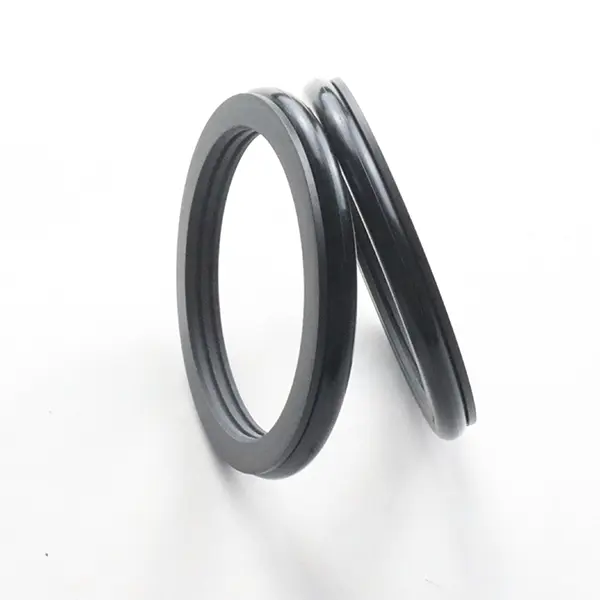

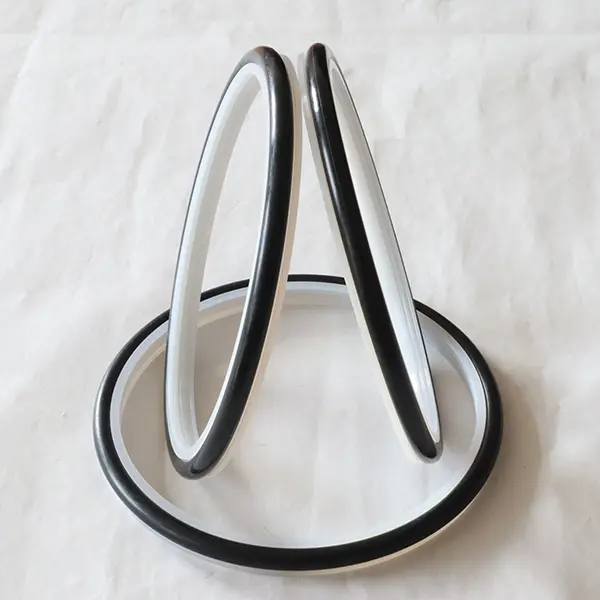

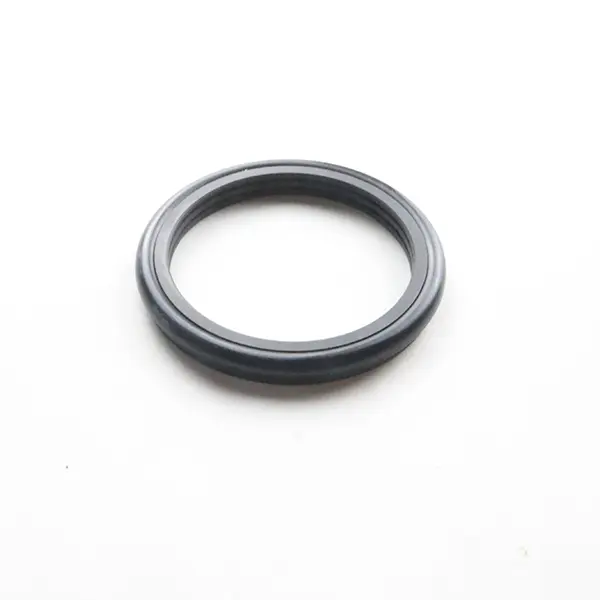

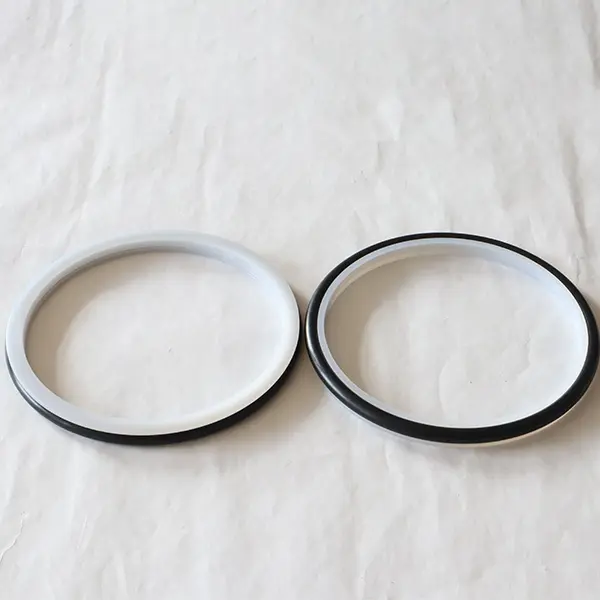

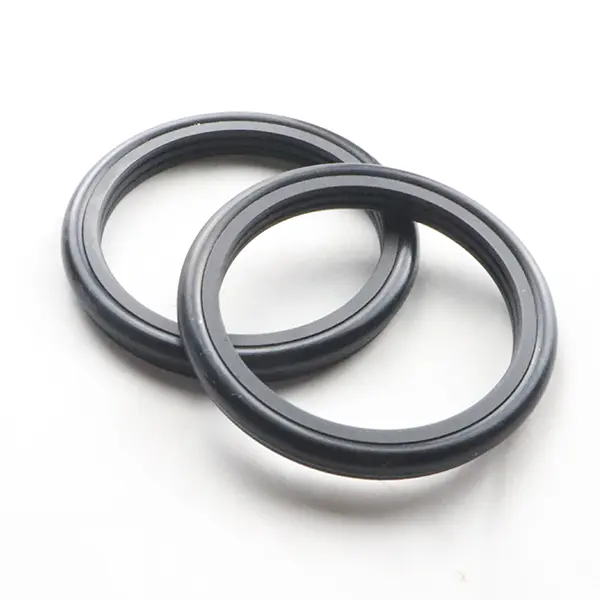

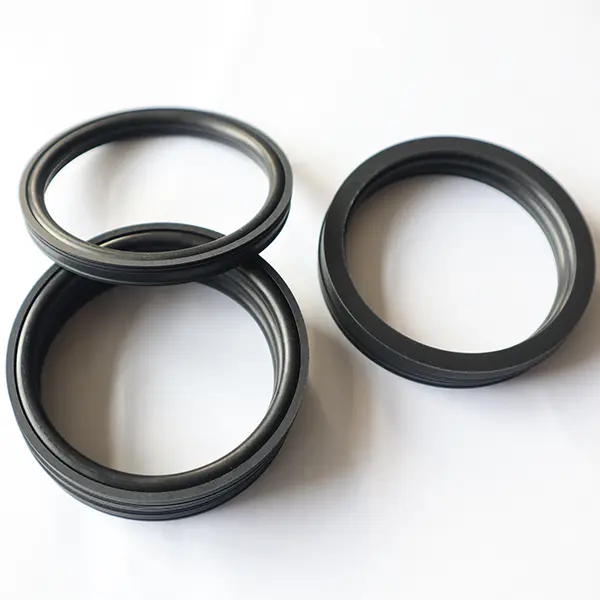

Ruichen Seali pöörlevad tihendid tsemendi läga on valmistatud suure jõudlusega tehnilistest plastist hammaste tihendirõngastest ja O-kujulistest kummist rõngastest. Need sobivad karmideks töötingimuseks, nagu kolvipumbad, mudapumbad, kruvikud, puurimisplatvormid, õliuuringuseadmed ja betoonist segamistaimed. Need jagunevad kaheks mudeliks: RC2061 ja RC2062.
Nii RC2061 kui ka RC2062 sobivad hüdrauliliste vastastikkude ja pöörlevate liikumiste ühesuunaliseks tihendamiseks. Neil on pika eluea omadused, madal hõõrdumine, hea tihendus, väike konstruktsiooniruum ning lihtne paigaldamine, kasutamine ja hooldus. Spetsiaalse tihendushuule ja paksuse optimeerimise kujundusel on hea tihendamise efekt isegi pahaloomulistes söötmetes, näiteks tsemendi läga. Kui kasutatakse lägakeskkonna tihendamiseks, soovitame määrde määrimist kahe (või enama) tihendi vahel.
Tooteomadused ja rakendused:
Tooteomadused:
Pikk eluiga: kõrgfunktsiooniliste inseneriplastide ja kummide kombinatsioon, tugev vastupidavus.
Madal hõõrdumine: optimeeritud disain vähendab jooksutakistust ja parandab tõhusust.
Suurepärane tihendus: spetsiaalne tihendushuulte disain, mis sobib pahaloomuliste meediumite jaoks, näiteks tsemendi läga.
Kompaktne struktuur: väikese ruumi disain, lihtne paigaldamine ja hooldus.
Kohaldatav karmides töötingimustes: mõeldud sellistele meediumidele nagu muda ja tsemendi läga, stabiilse jõudlusega.
Rakenduse stsenaariumid:
Õliuuringute seadmed, näiteks kolbpumbad, mudapumbad, kruvikud, puurimisplatvormid jne.
Ehitusmasinad ja seadmed, näiteks betoonist segamisjaamad.
Muud hüdraulilised vastastikku ja pöörlevad tihendid, mis nõuavad pahaloomulisele söötmele kulumiskindlust ja vastupidavust.
Tehnilised eelised:
Spetsiaalne huule- ja paksuse optimeerimise disain, et kohaneda äärmuslike töötingimustega.
Lihtne paigaldamine, madala hoolduskulude ja pikk tööiga.
Rakendatav karmides keskkondades, kus on suur kulumine ja suur reostus.
Kasutamissoovitused:
Muda söötmeks kasutamisel on soovitatav pitseri eluea pikendamiseks kahe (või enama) pitseri vahel määrida ja määrida.

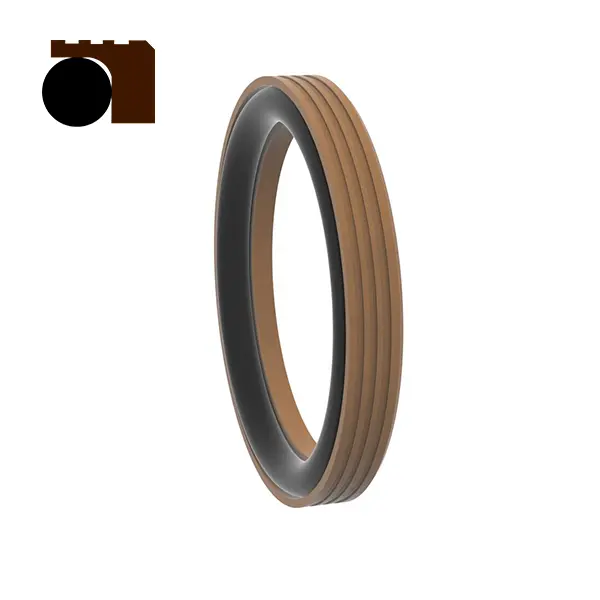

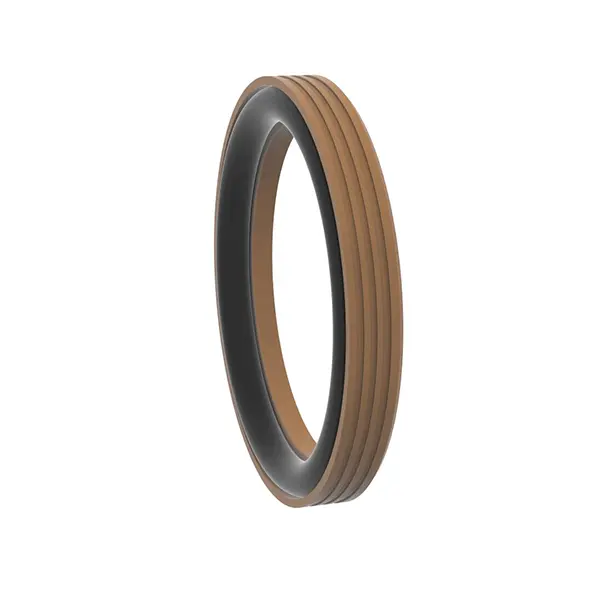

RC2061
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve (MPA) | Temperatuur (℃) | Kiirus (m/s) | Vahend | |
| Edasilükkamine | Pöörlemisliikumine | |||
| ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | ≤2 | Hüdrauliline õli, emulsioon, vesi, muda, toornafta jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | ||||
Materjali valik
1. Vastavad O-rõnga materjalid saab valida: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.
2. tihendusrõnga materjal: standardmaterjal PTFE4, muud valikulised materjalid PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, jne.
Tellimisnäide
Tellimismudel RC2061-80*91,7*7,6-PTFE4-R01 mudelivõlli läbimõõt*soone läbimõõt*soone laiuse materjali kood
Spetsifikatsioonid (mis tahes suurus parameetrite vahemikus on saadaval)

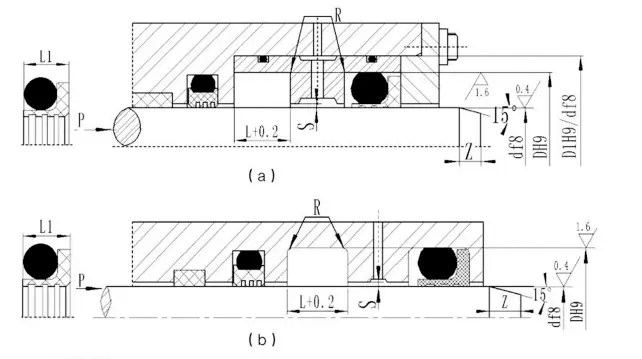

| Võlli läbimõõt vahemik Standard D F8 RC2061 | Võlli läbimõõt vahemik Raske tüüp D F8 RC2061-Z | Soone läbimõõt D H9 | Soone laius L+0,2 | Tihend L1 | Ümmargused nurgad Rmaksimaalne | Radiaalne kliirens smaksimaalne | Ehtsus Zmin | O-rõnga traadi läbimõõt | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | d+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Märkus: 1. Võlli läbimõõdu ≤30 mm korral on soovitatav avatud soon.
2. pöörleva tihendi jaoks on soovitatav pöörleva võlli pinna kõvadus olla HRC ≥58.
3. rõhu korral on väljapressimiseks soovitatav rohkem kui 30MPa.

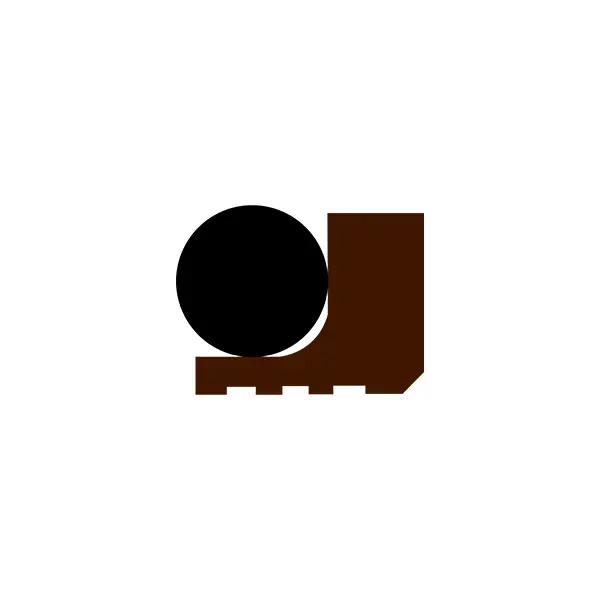

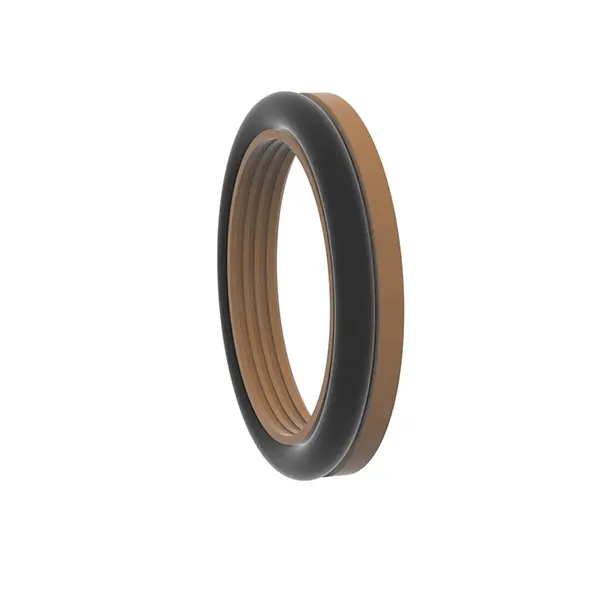

RC2062 Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve (MPA) | Temperatuur (℃) | Kiirus (m/s) | Vahend | |
| Edasilükkamine | Pöörlemisliikumine | |||
| ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | ≤2 | Hüdrauliline õli, emulsioon, vesi, muda, toornafta jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | ||||
Materjali valik
1. Vastavad O-rõnga materjalid saab valida: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.
2. tihendusrõnga materjal: standardmaterjal PTFE4, muud valikulised materjalid PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, jne.
Tellimisnäide
Tellimismudel RC2062-80*68,3*7,6-PTFE4-R01 mudeli-silindri läbimõõt*soone läbimõõt*soone laiuse materjali kood
Spetsifikatsioonid (mis tahes suurus parameetrite vahemikus on saadaval)

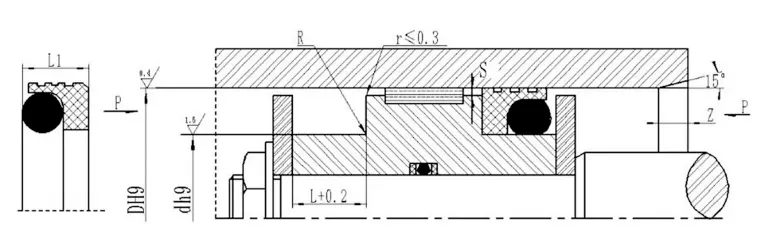

| Avavahemik Standarditüüp D H9 RC2062 | Avavahemik Raske tüüp D H9 RC2062-Z | Soone läbimõõt d H9 | Soone laius L+0,2 | Tihendi laius L1 | Ümmargused nurgad rmaksimaalne | Radiaalne kliirens smaksimaalne | Ehistaja Zmin | O-rõnga traadi läbimõõt | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24.9 | D-8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127,9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-13,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
MÄRKUS. 1. Silindri läbimõõdu ≤ 30 mm korral on soovitatav kasutada avatud soone.
2. rõhu korral, mis on suurem kui 30MPa, on soovitatav kasutada ekstrusioonipassi jaoks H8/F8.
