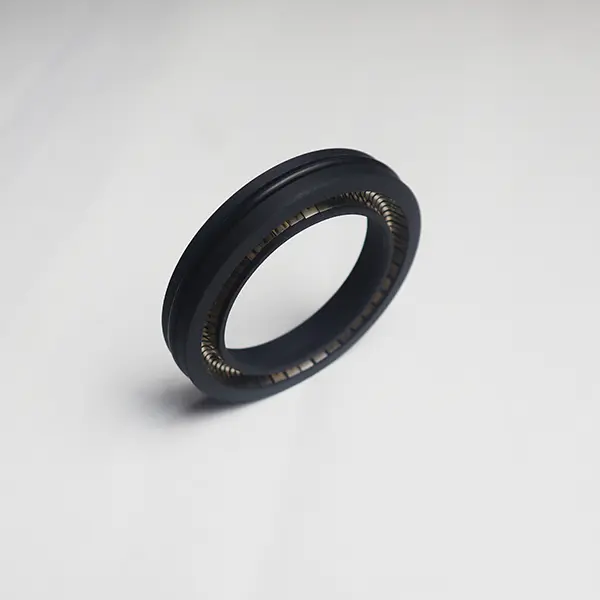

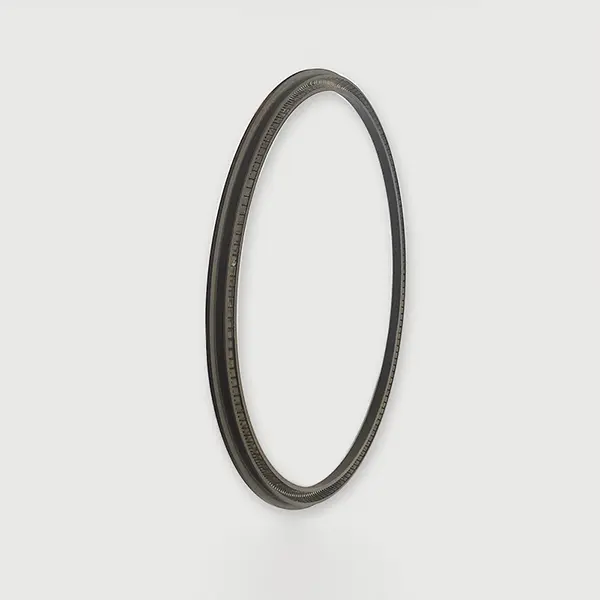

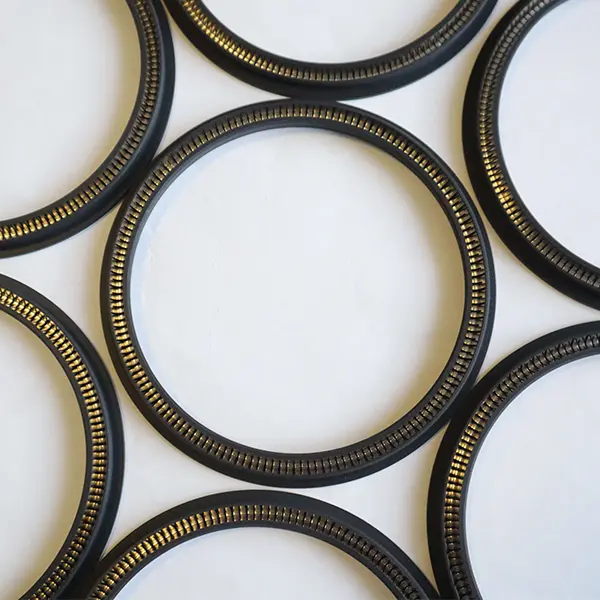

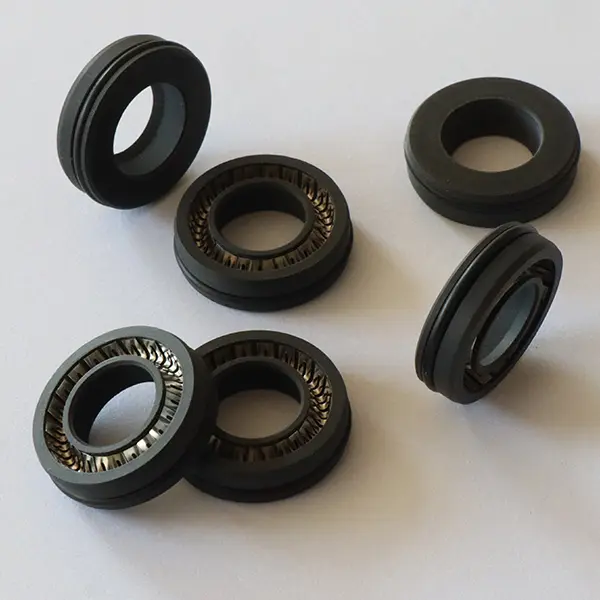

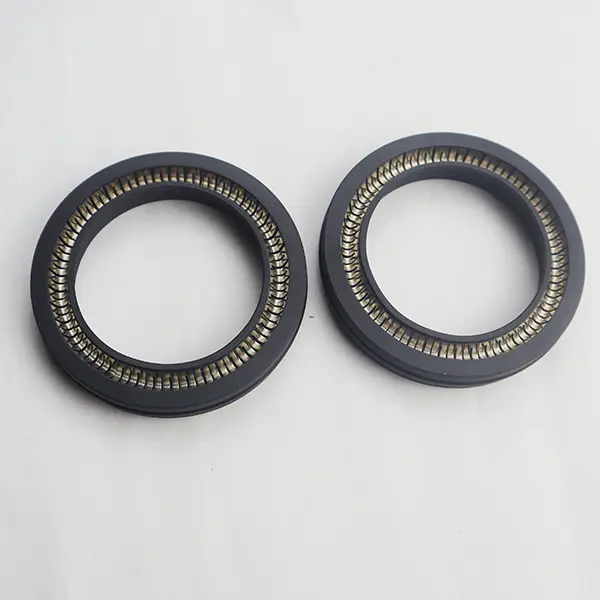

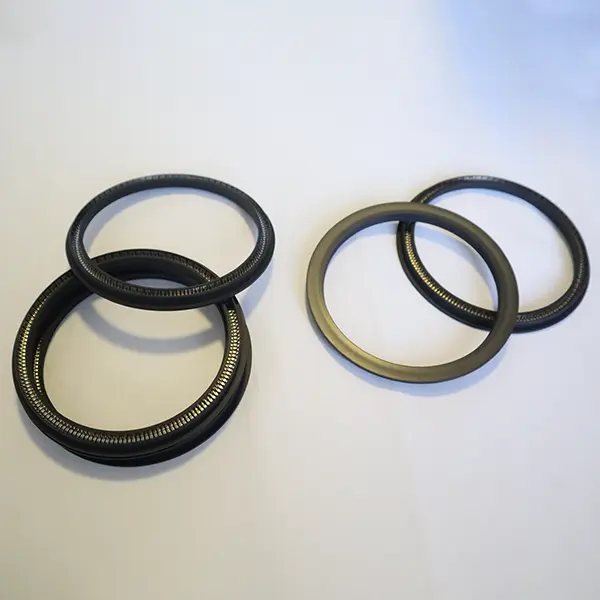

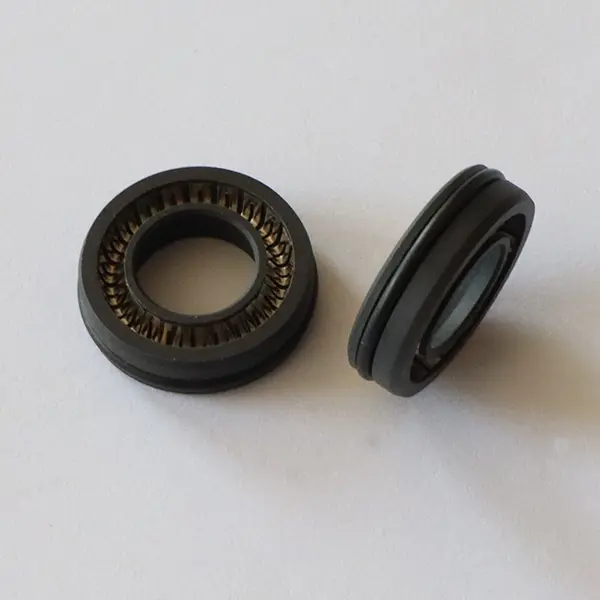

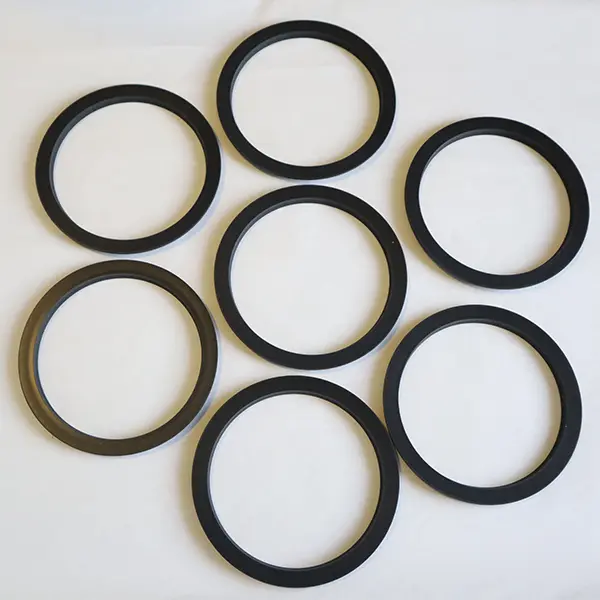

Pöörleva vedruga energiaga tihendite hulgas on peamiselt kahte tüüpi: RC2055 ja RC2056. Ruichen Seals on aastaid uurinud pitseritoodete väljatöötamist ja tootmist. Erinevate olukordade ja erinevate vajaduste kohaselt on see täpsemaid kujundusi täiustanud.

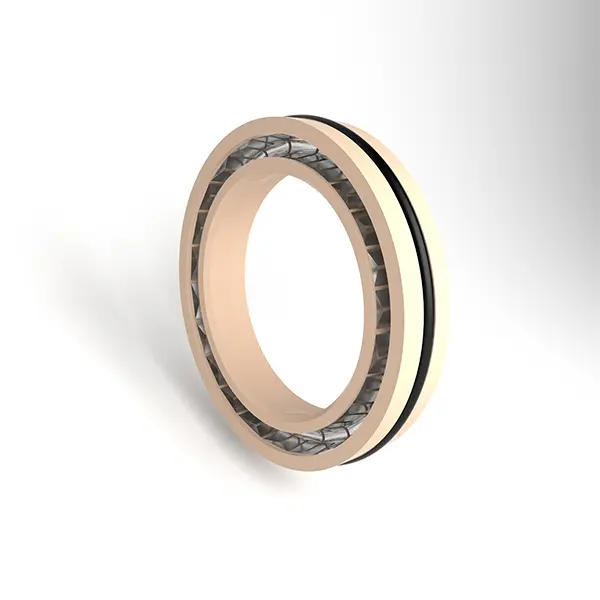

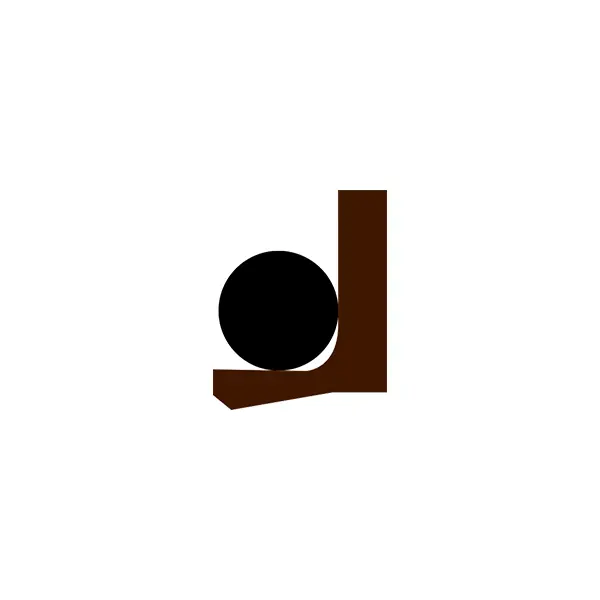

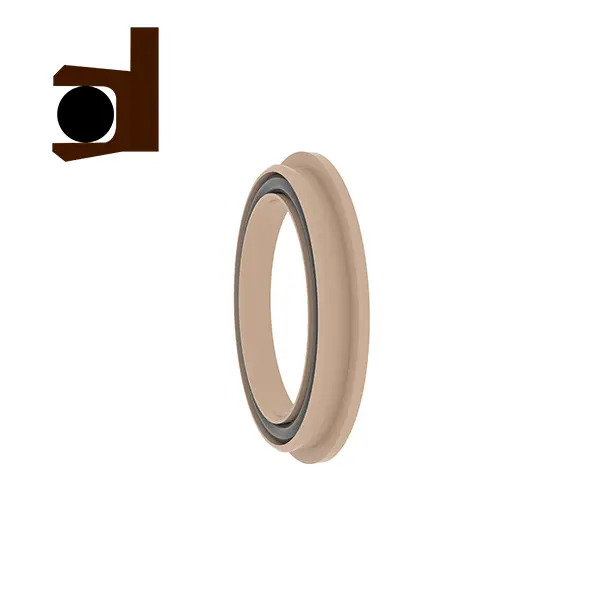

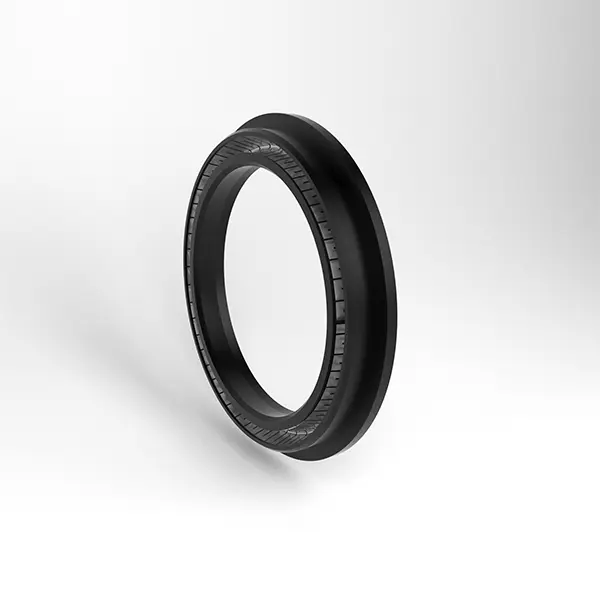

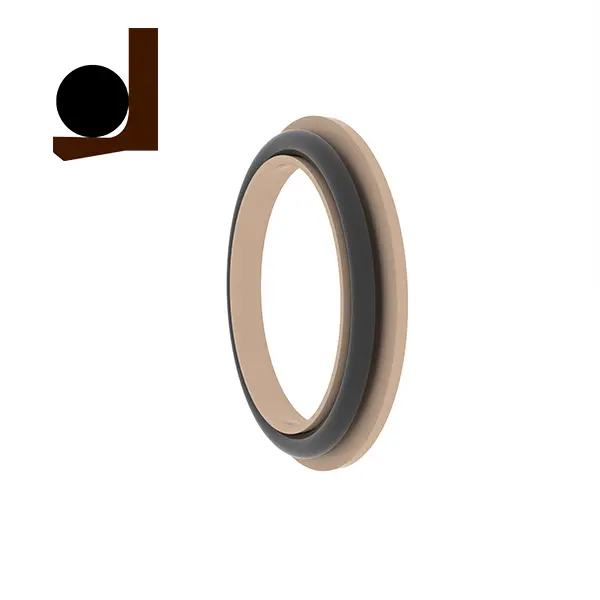

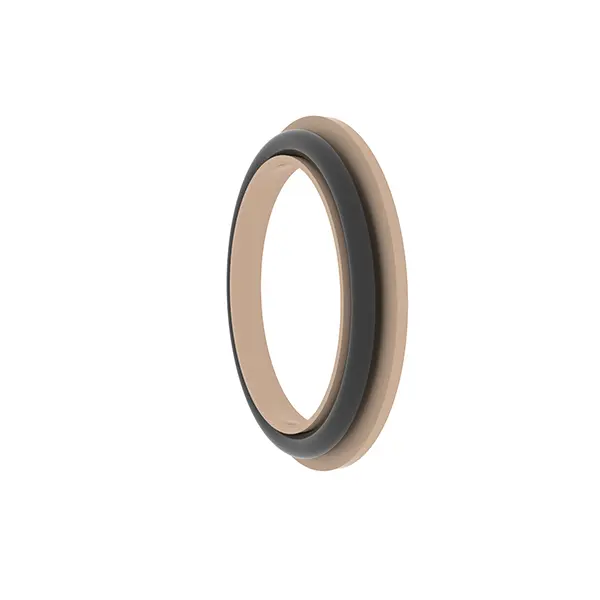

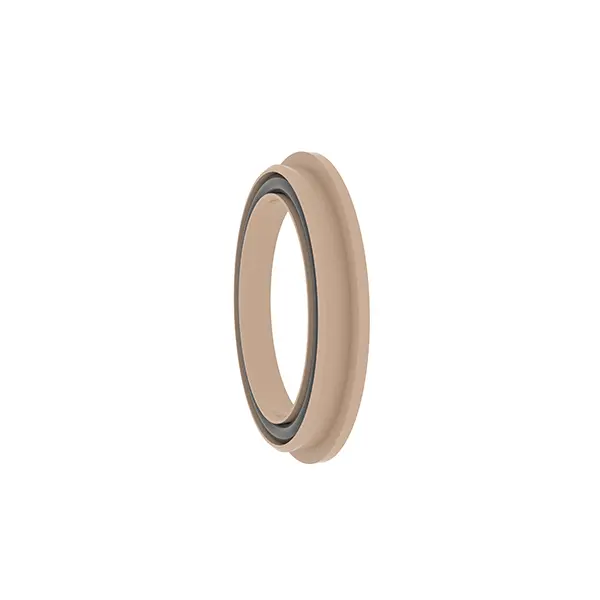

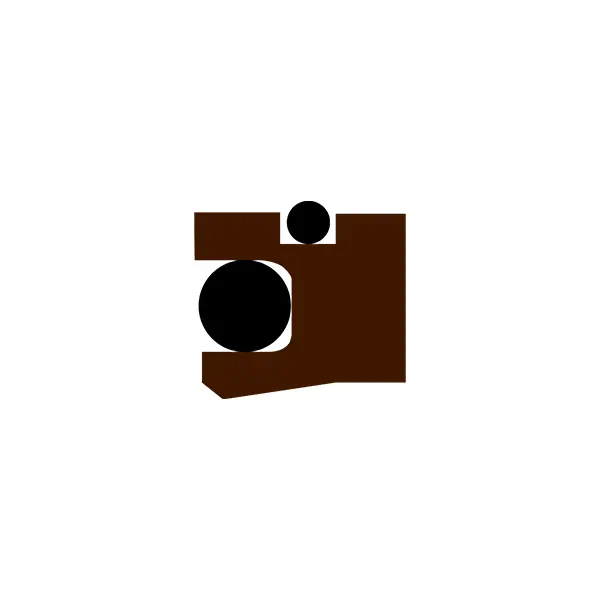

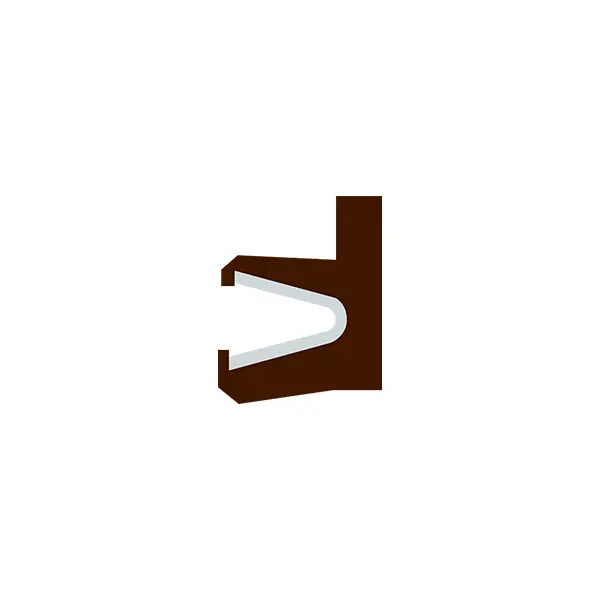

RC2055 on pöörlev pannilriis, RC2055-B on pöörlev hambatihend ja RC2055-C on pöörlev Y-kujuline kombineeritud tihend. Kolme sooned on vahetatavad. Need on kõrge funktsiooniga tihendid, millel on pöörlevate võllide jaoks ühesuunaline rõhk. Nende hulgas koosneb RC2055 pöörleva pannipulga tihendist roostevabast terasest vedrudest ja kõrge funktsiooniga plastist. RC2055-B ja RC2055-C kasutamisel on vaja mõistlikult valida sobivad elastomeeri materjalid.

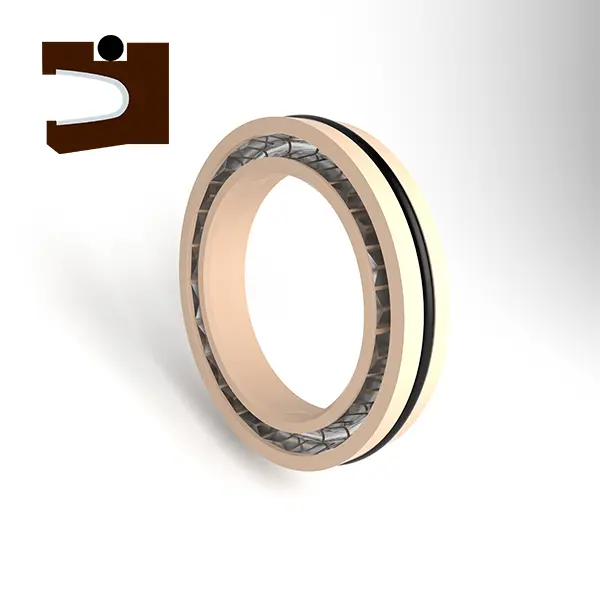

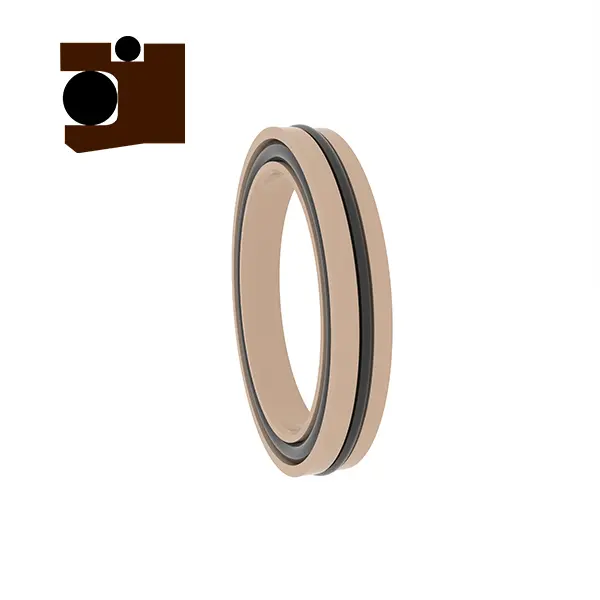

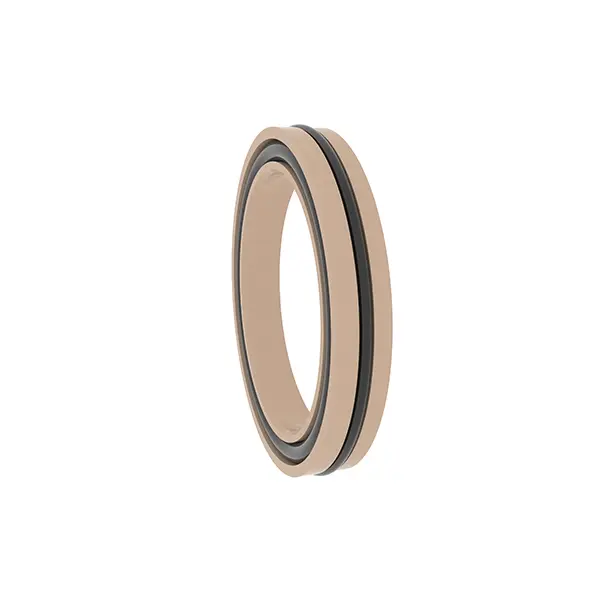

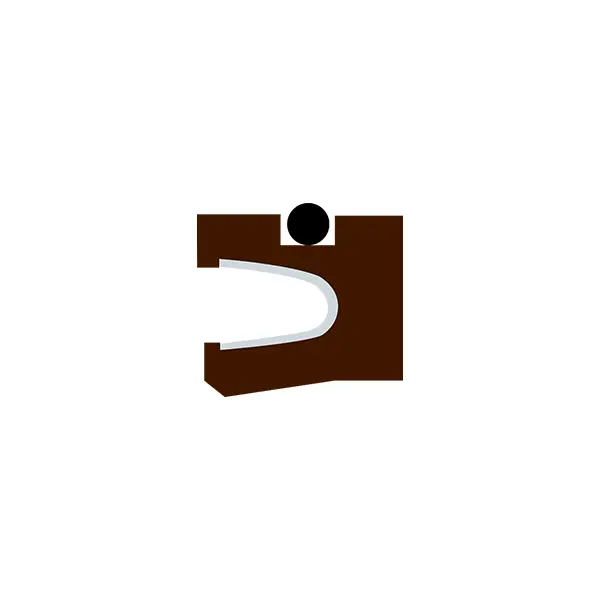

RC2056 on pöörlev pannilplokk ja RC2056-B on pöörlev Y-kujuline kombineeritud tihend. Soonesid saab ka vahetada. See sobib kasutamiseks ka pöörlevates võllides. Nende hulgas koosneb RC2056 pöörleva pannilploki tihendist roostevabast terasest vedrudest ja kõrge funktsioneerimise plastist. RC2056-B kasutamisel ja vastavad elastomeeri materjalid on vaja mõistlikult valida.
Tooteomadused ja rakendused:
Tooteomadused:
Kõrge jõudlus: roostevabast terasest vedrud ja kõrge funktsiooniga plastid on ühendatud, et tagada suurepärase tihendamise jõudlus ja vastupidavus.
Vahetus: sarja toodete soonekujundus on sama, mis võimaldab vahetatavust ja paindlikku kohanemist erinevate töötingimustega.
Laialdaselt kohaldatav: sobib pöörlevate võllide ühesuunaliseks survestamiseks, et rahuldada mitmekesiseid tööstuslikke vajadusi.
Valikulised elastomeerid: RC2055-B, RC2055-C ja RC2056-B toetavad sobivate elastomeeri materjalide valimist vastavalt töötingimustele, et parandada kohanemisvõimet.
Rakenduse stsenaariumid:
Pöörlevate võllide ühesuunaline surve tihendamine sobib tööstusseadmete, insenerimehhanismide, hüdrosüsteemide jms jaoks.
Juhtumid, kus on vaja kõrge funktsiooni tihendamist, näiteks naftakeemia, energiaseadmed, rasked masinad jne.
Tehnilised eelised:
Roostevabast terasest vedrud tagavad stabiilse radiaalse jõu pikaajalise tihendamise efekti tagamiseks.
Kõrgfunktsiooniliste plastide ja elastomeeri materjalide kombinatsioon sobib kõrge rõhu ja kiire töötingimuste jaoks.
Groove vahetatav disain lihtsustab paigaldamist ja hooldust ning vähendab kasutuskulusid.
Kasutamissoovitused:
Valige vastavalt konkreetsetele töötingimustele sobiv tihendimudel ja elastomeeri materjal.
Veenduge, et soon oleks paigaldamise ajal puhas, et vältida tihendi kahjustusi.
RC2055
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve (MPA) | Temperatuur (℃) | Kiirus (m/s) | Vahend | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Peaaegu kogu vedela ja gaasi söötme |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materjali valik
1. Vastavad O-rõnga materjalid saab valida: RO1 nitriilkumm (NBR), RO2 fluororubber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.
3. roostevabast terasest vedru: V-kujuline vedru.
Tellimisnäide
RC2055- 40-PTFE4+V Võlli läbimõõt 40, tihendusrõnga materjal on PTFE4, roostevabast terasest vedru on V-kujuline vedru
RC2055-B-40-PTFE4+R02 Võlli läbimõõt on 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on fluorosubber
RC2055-C-40-PTFE4+R02 Võlli läbimõõt on 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on fluorosubber

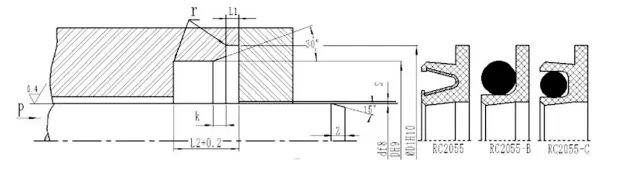

Spetsifikatsiooniparameetri tabel (kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval)
| Varda läbimõõt vahemik D F8 | Soone läbimõõt DH9 | Soone läbimõõt D1H10 | Servasügavus L1 | Soone laius L | Import Champer K | Radiaalne kliirens S max | Faaktori pikkus | r maksimaalne | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19,9 | d+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | d+7 | d+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
MÄRKUS. Soovitatav on pöörleva võlli pinna kõvadus olla HRC ≥ 58.

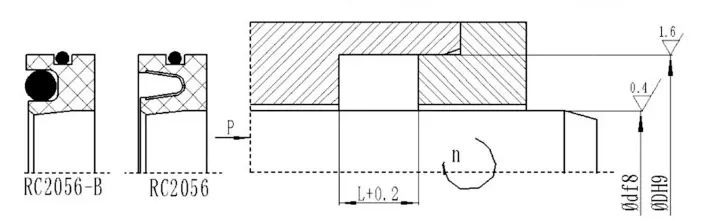

RC2056
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve (MPA) | Temperatuur (℃) | Kiirus (m/s) | Vahend | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Peaaegu kogu vedela ja gaasi söötme |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materjali valik
1. Vastavad O-rõnga materjalid saab valida: RO1 nitriilkumm (NBR), RO2 fluororubber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne. 3. roostevabast terasest vedru: V-kujuline vedru.
Tellimisnäide
RC2056-40*62*8-PTFE4+V D*D*L, tihendusrõnga materjal on PTFE4 ja roostevabast terasest vedru on V-kujuline vedru RC2056-B-40*62*8-PTFE4+R02 D*D*L, tihendusrõnga materjal on PTFE4 ja sobiv O-rõngas on fluororubber
