Kõrgsurve pöörlevad tihendid

Professionaalse tihendi tootjana pakub Ruichen Stihens mitmesuguseid kõrgsurvega kõrgsurve pöörlemishette, mis katab mitmesuguseid tihendi kombinatsioone erinevate konstruktsioonide ja materjalidega, mis sobib hüdraulilistes, pneumaatilistes ja veesurvekeskkondades kolb- ja pöörlemisliikumisvajadustega. Olenemata sellest, kas tegemist on standardsete töötingimustega või spetsiaalsed töötingimused, võivad meie pitserid pakkuda usaldusväärseid tihenduslahendusi.

Saada päring

Tootekirjeldus

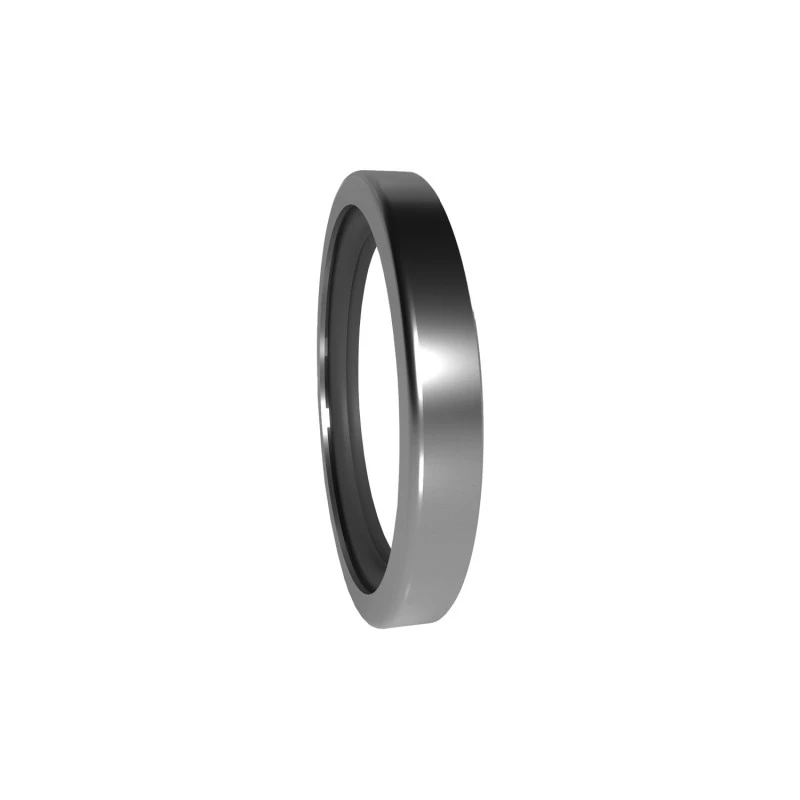

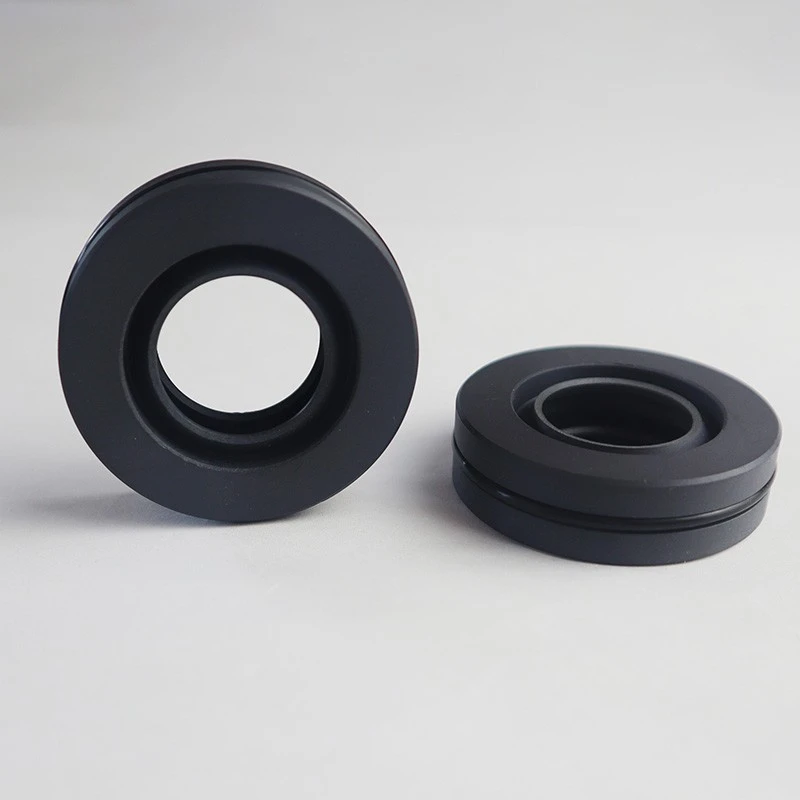

Meie kõrgsurve pöörlemishelged hõlmavad mitmesuguseid kõrgjõudlusega tooteid, sealhulgas RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS ja RC2057, mis on loodud hüdraulilistes ja vees asuvates ja vees asuvateks respergeerimiseks ja pöörlevateks liikumiseks.

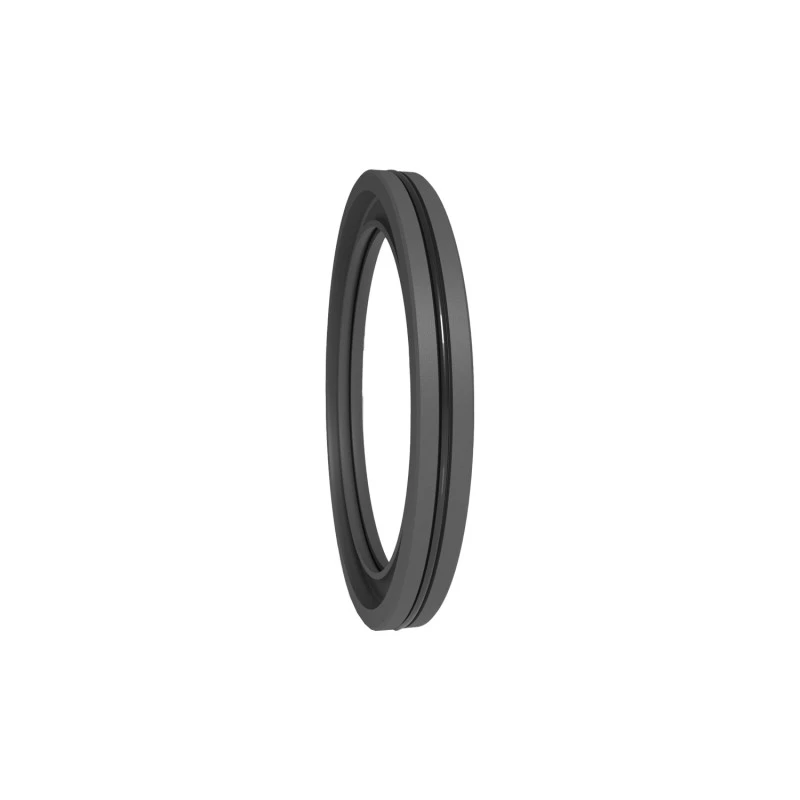

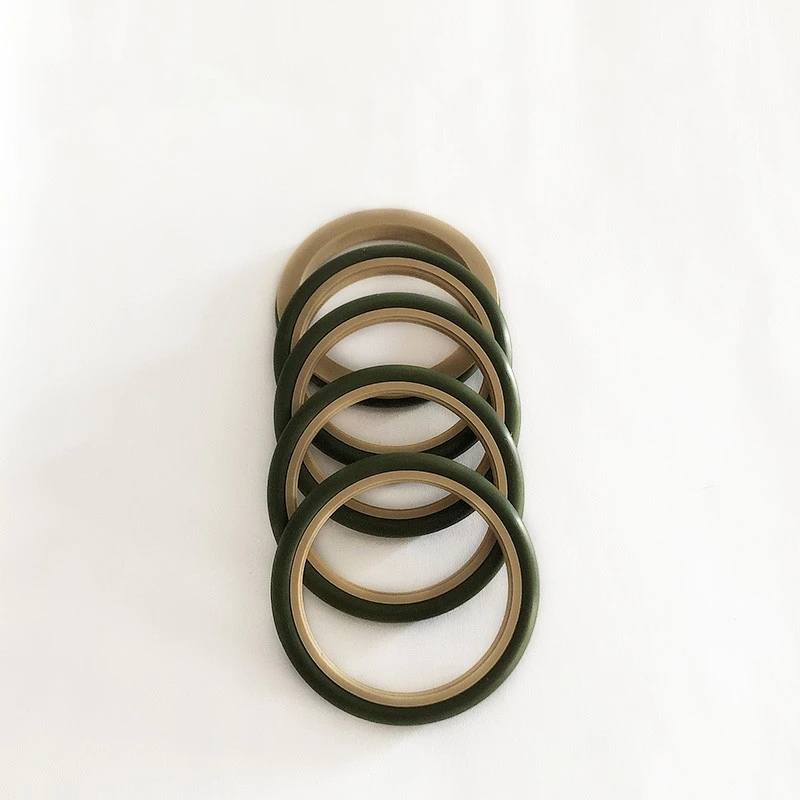

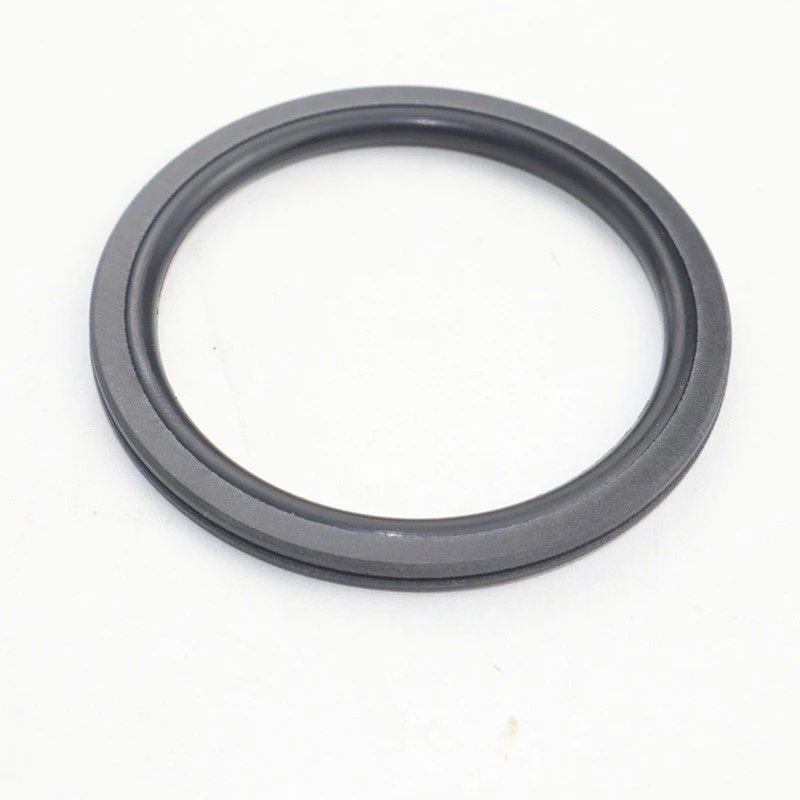

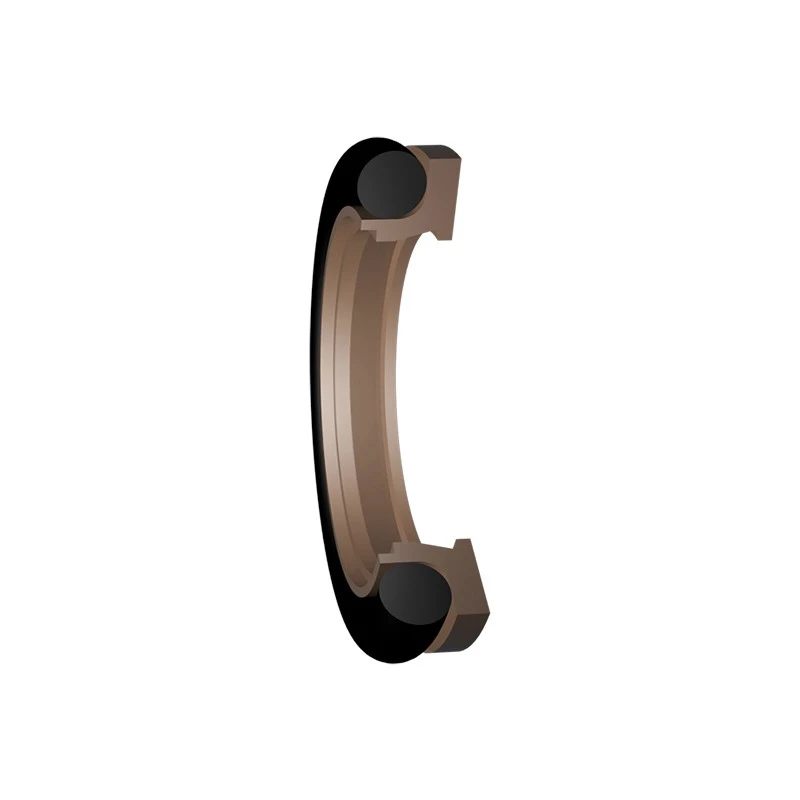

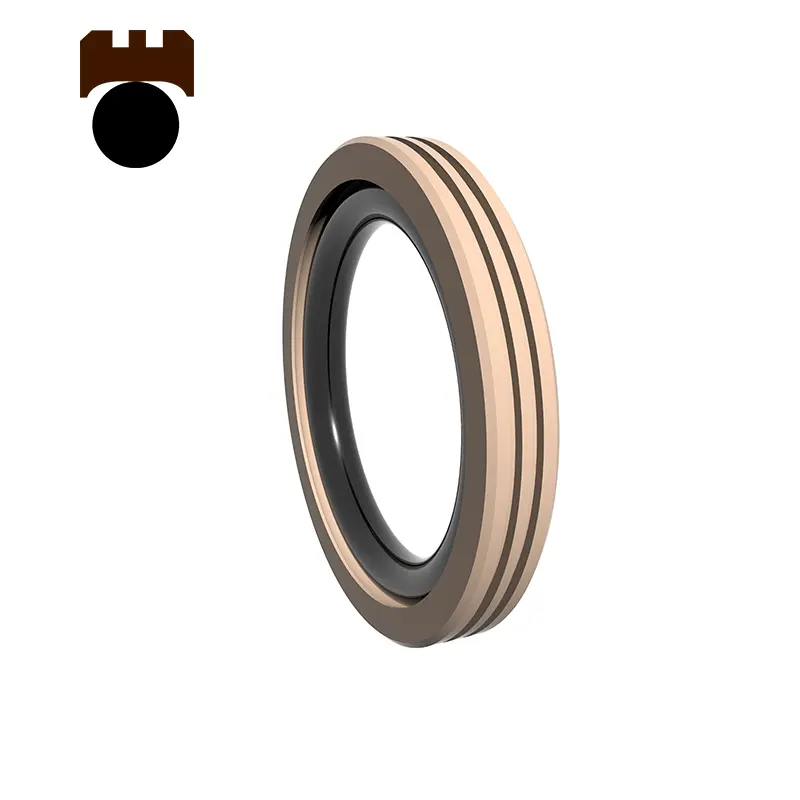

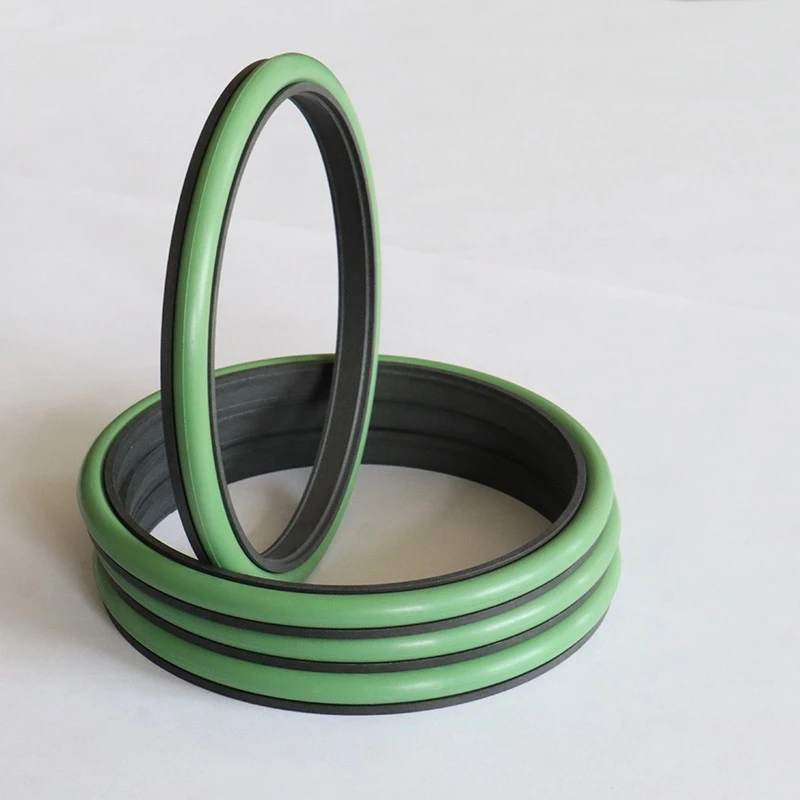

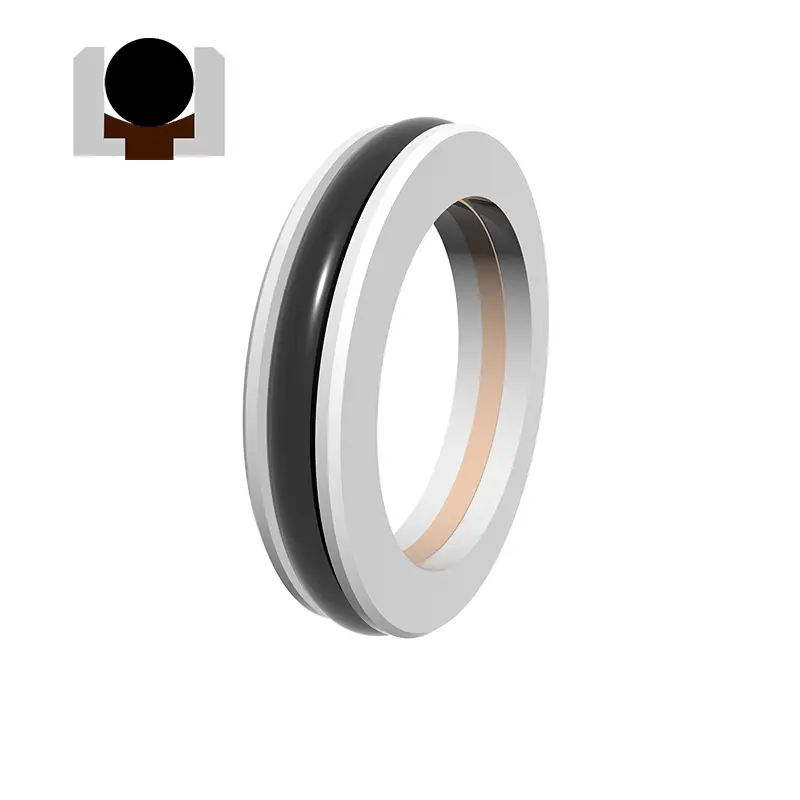

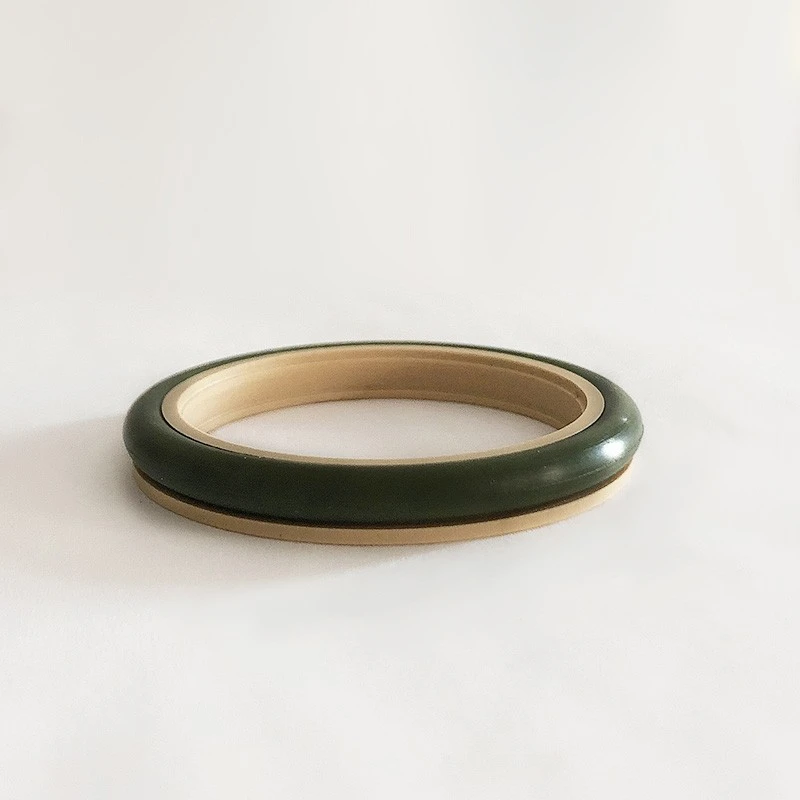

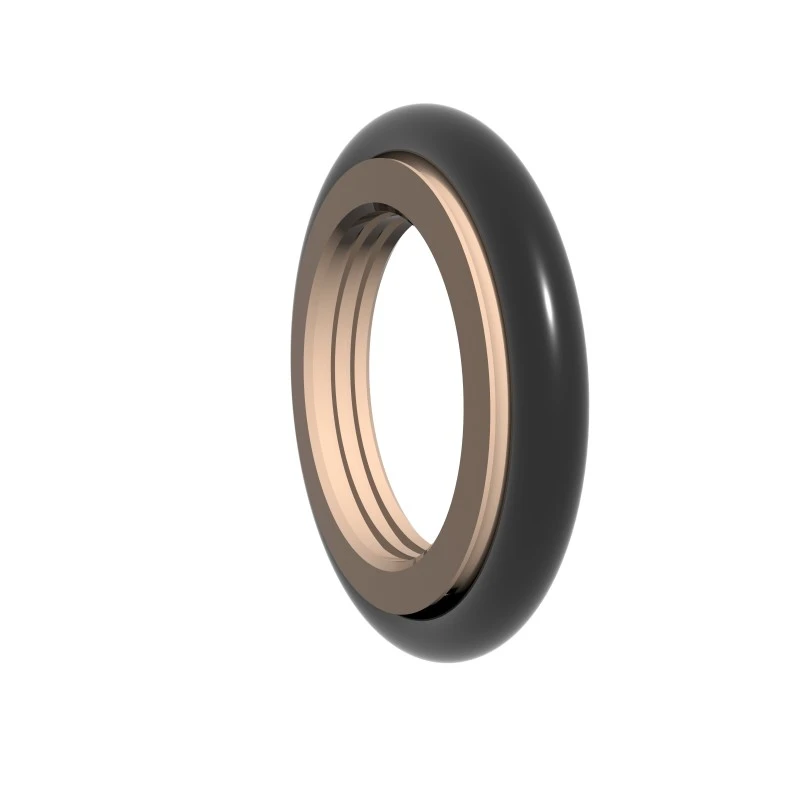

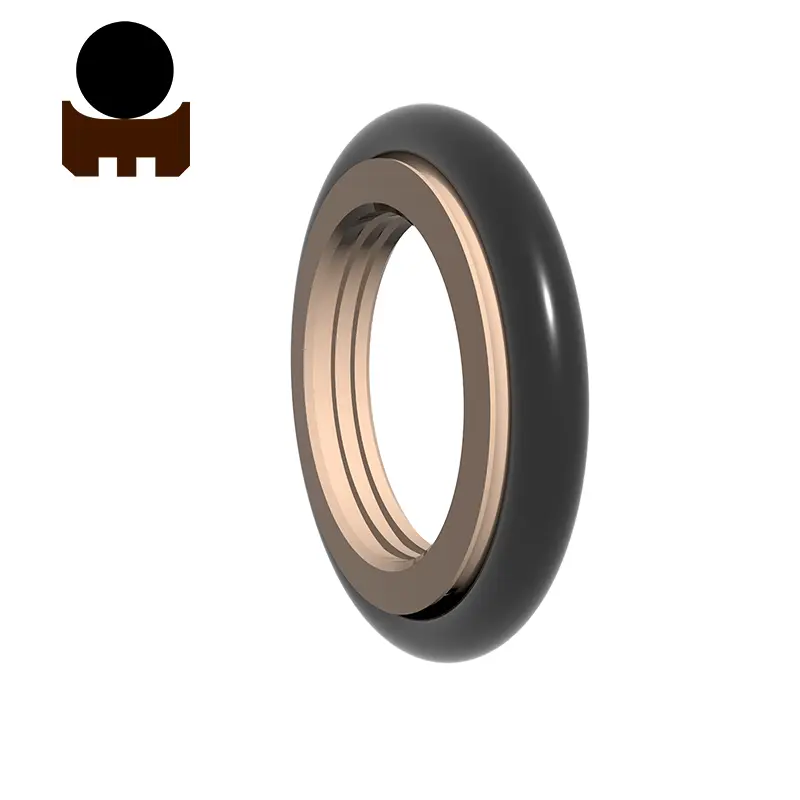

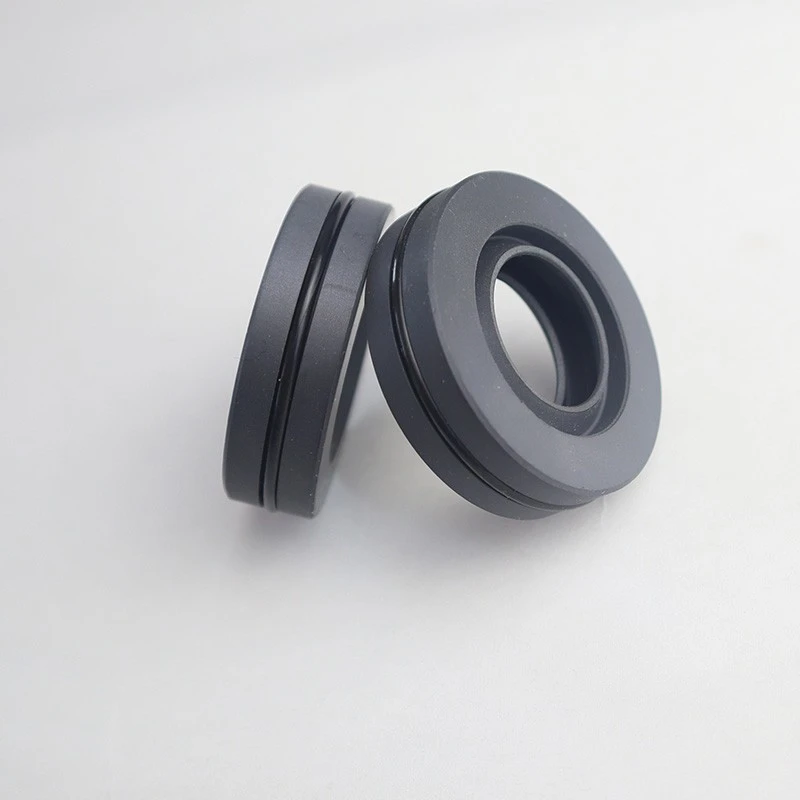

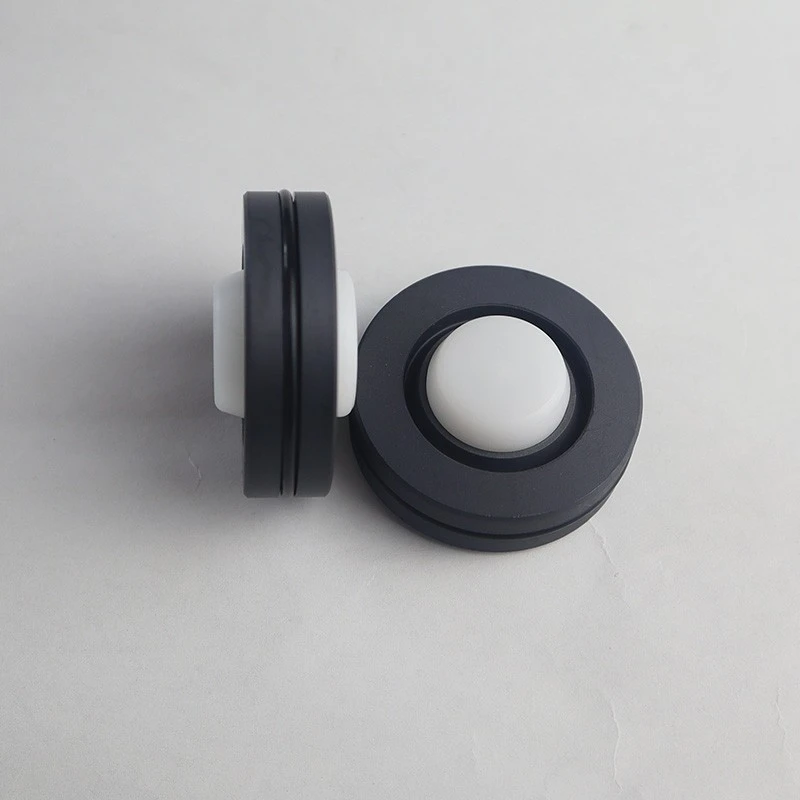

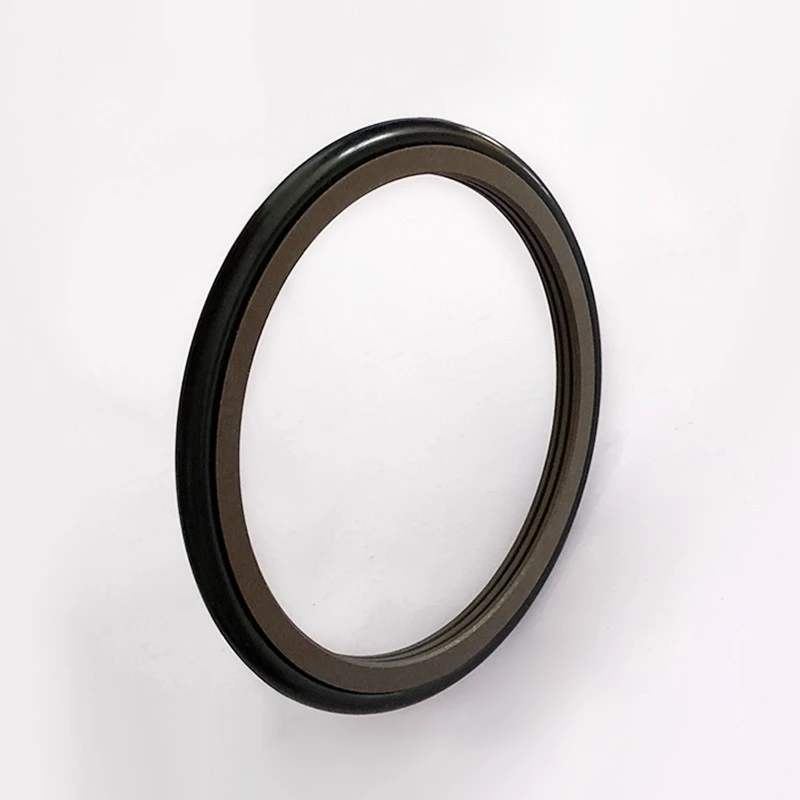

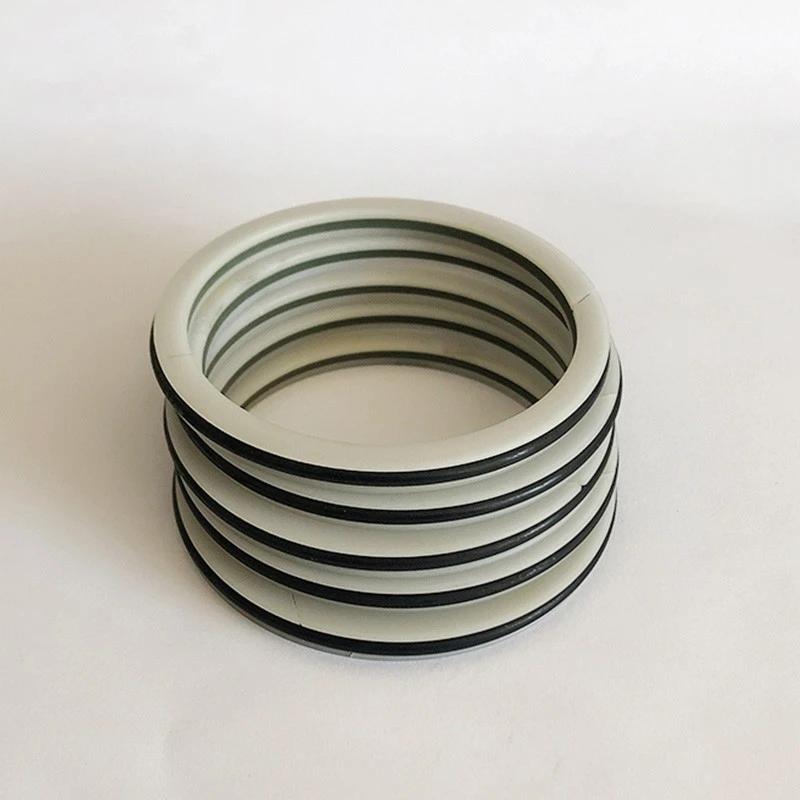

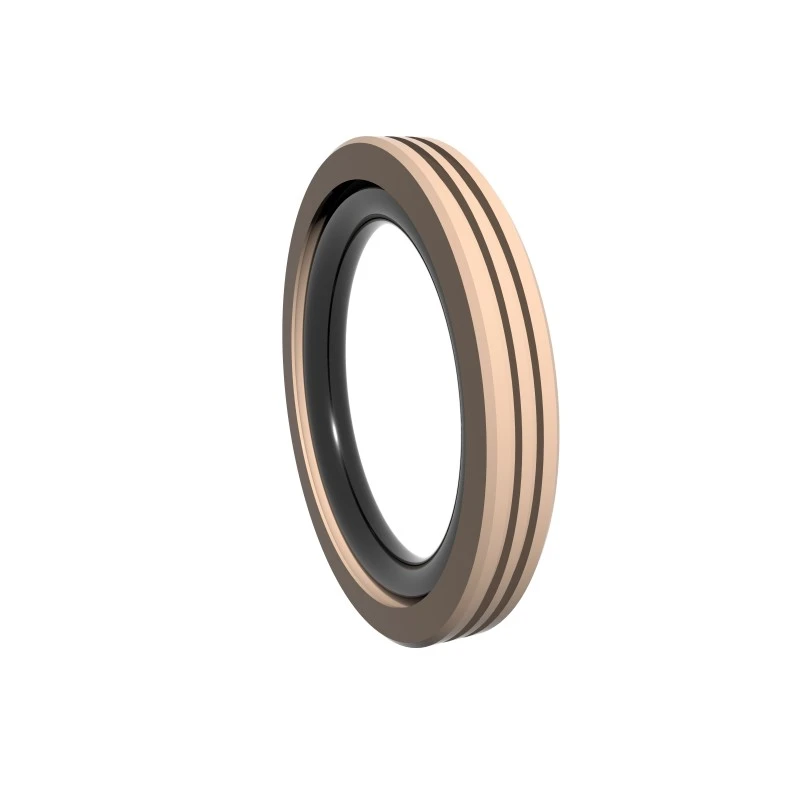

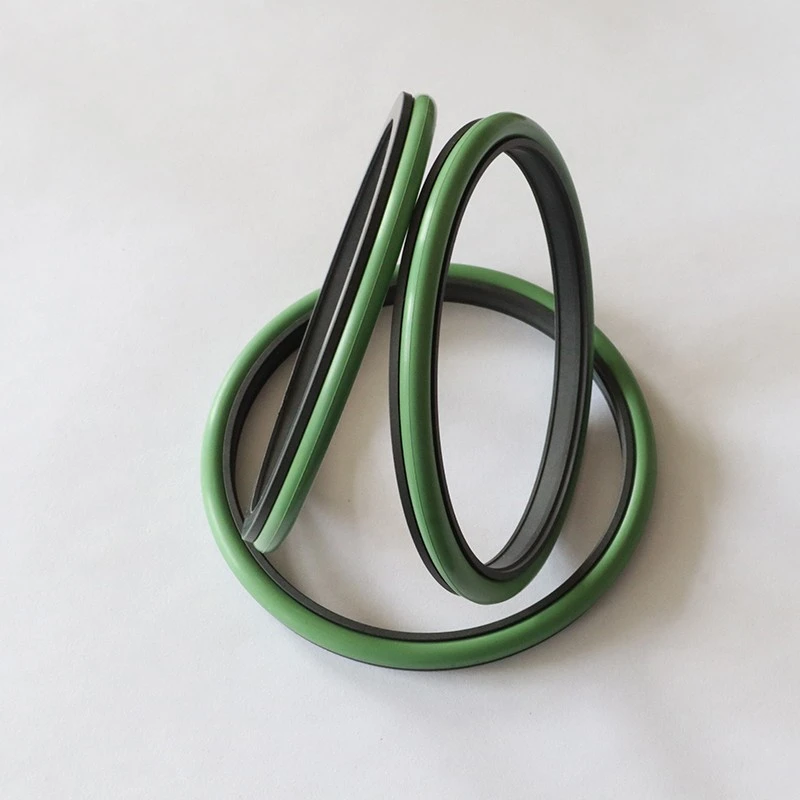

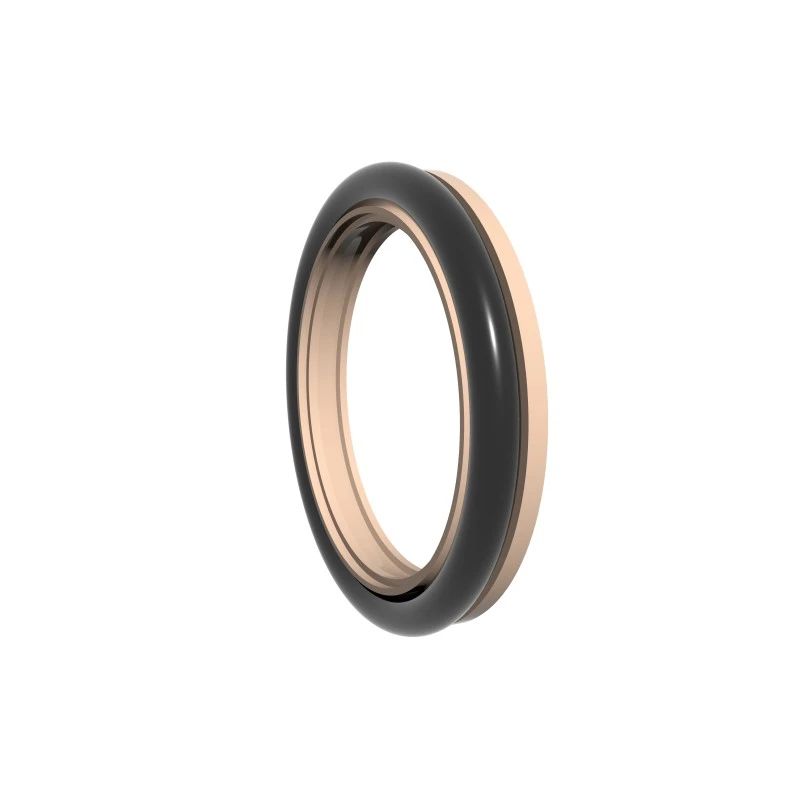

RC2051 seeria kasutab ühesuunalise tihendamiseks täidetud PTFE hammaste tihendirõngaste ja O-rõngaste kombinatsiooni. Sellel on madal hõõrdumine ja kõrge tihendusomadused ning see jaguneb standardtüübiks (RC2051-B) ja kiiret tüüpi (RC2051-G).

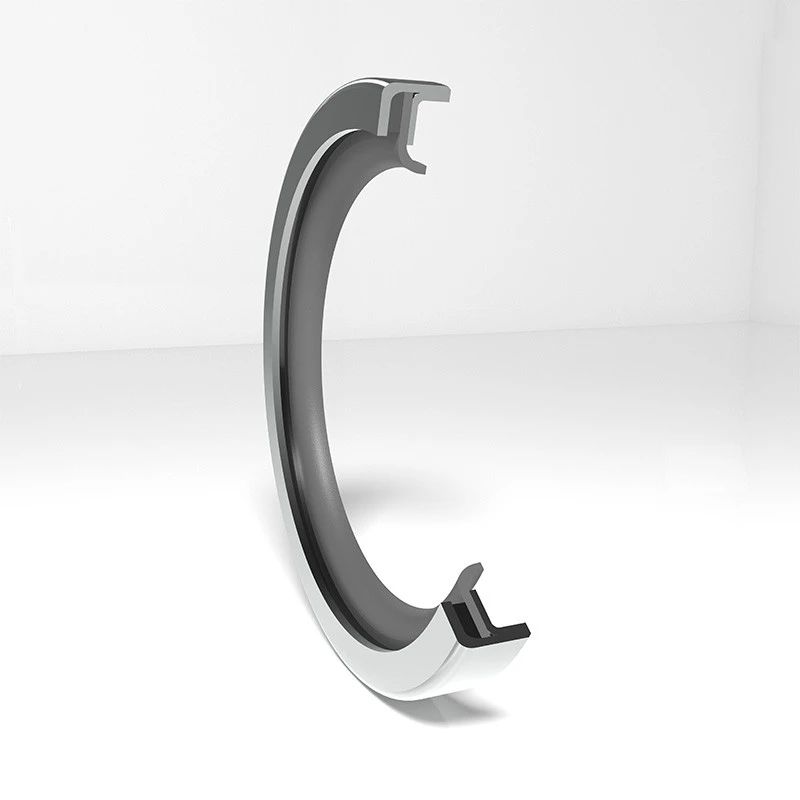

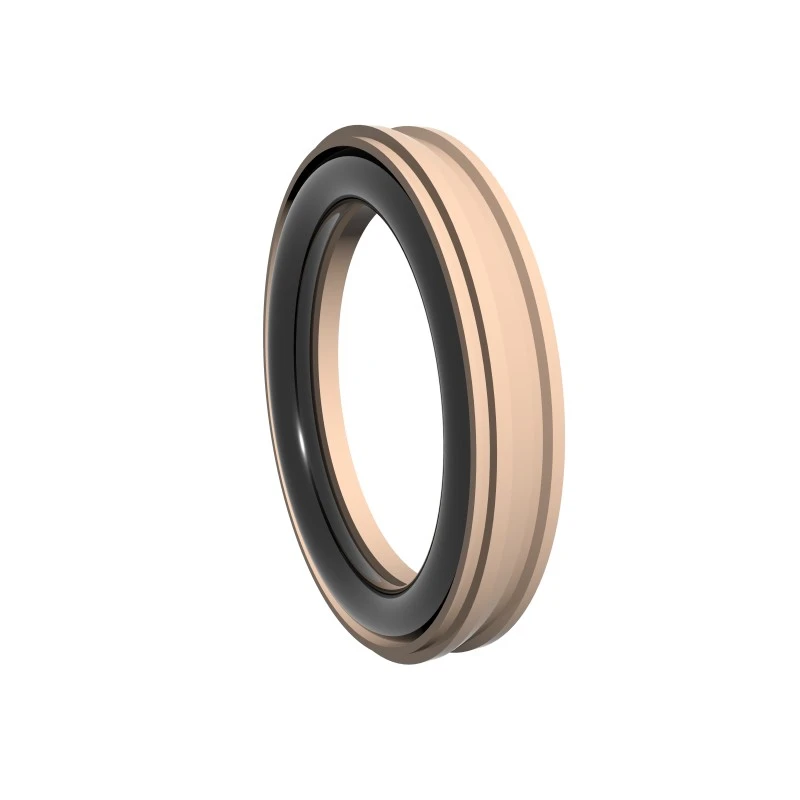

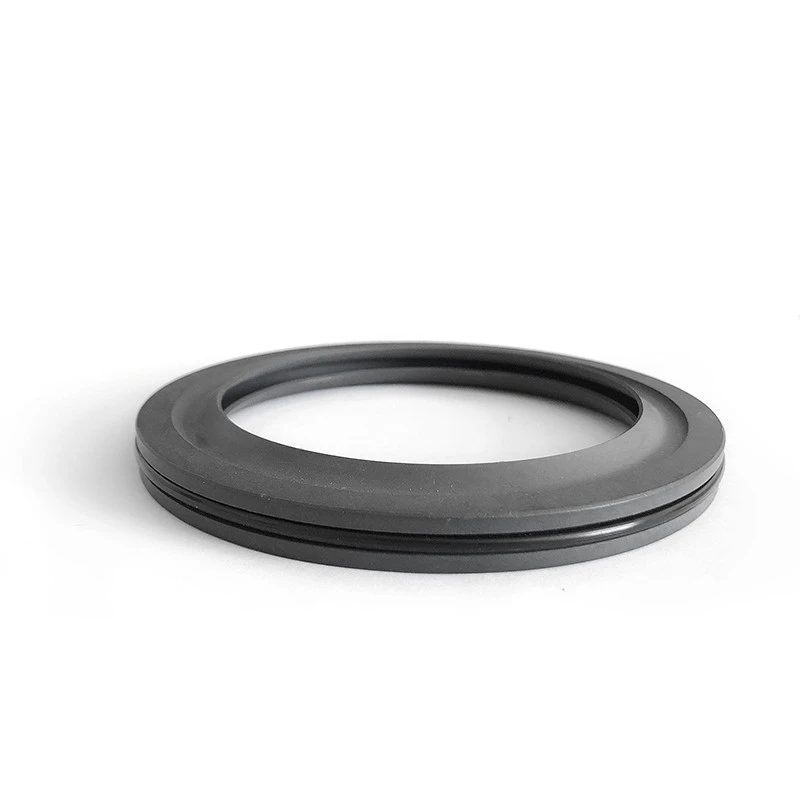

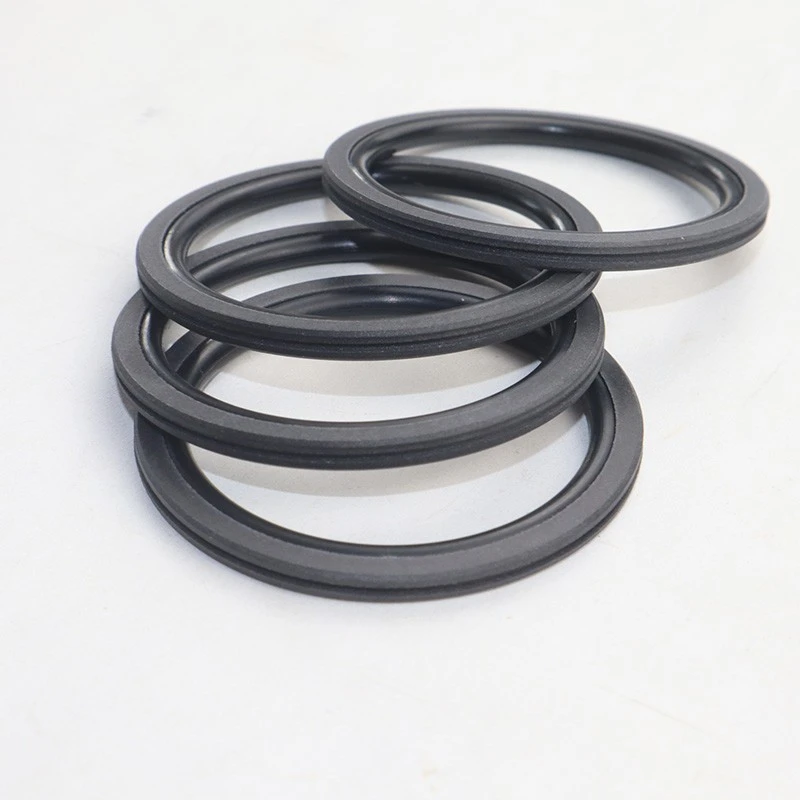

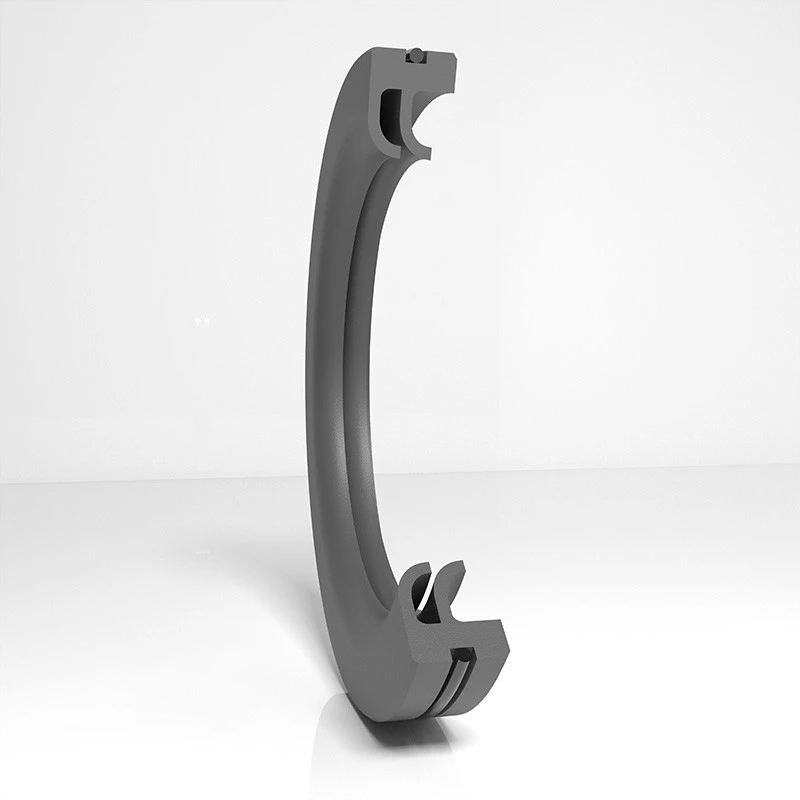

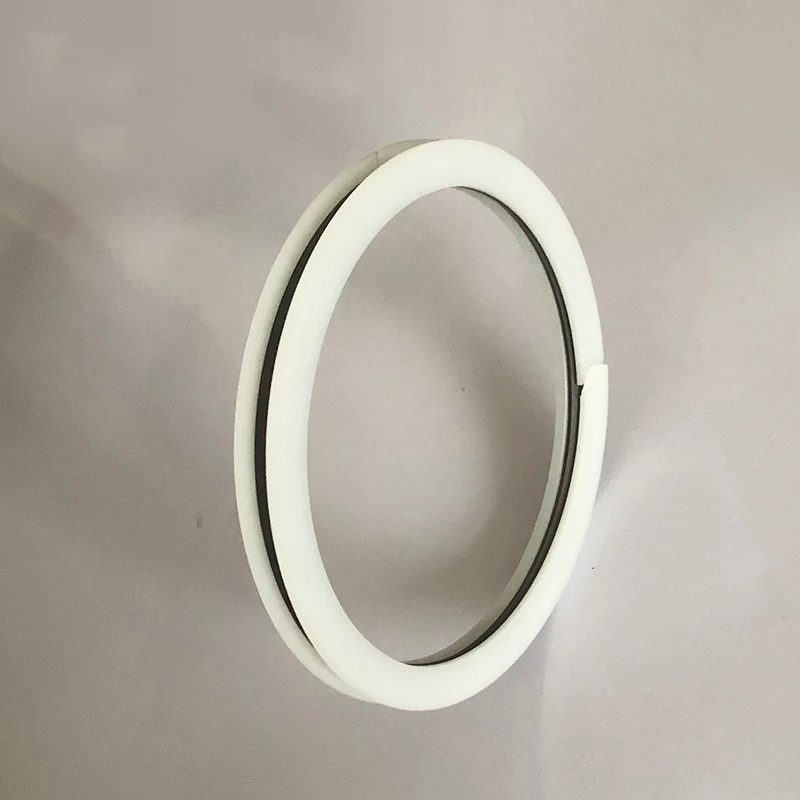

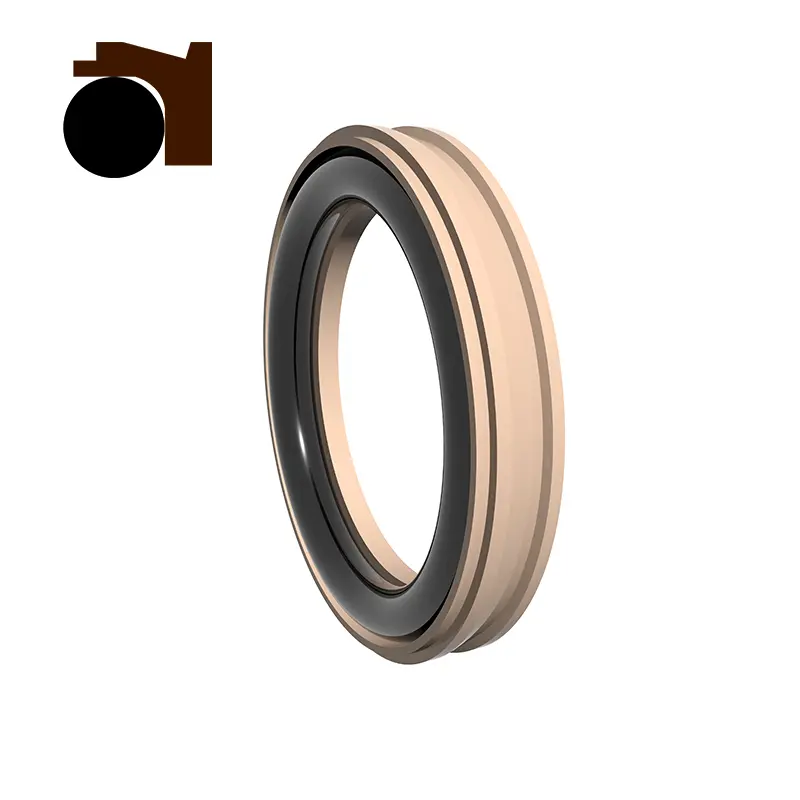

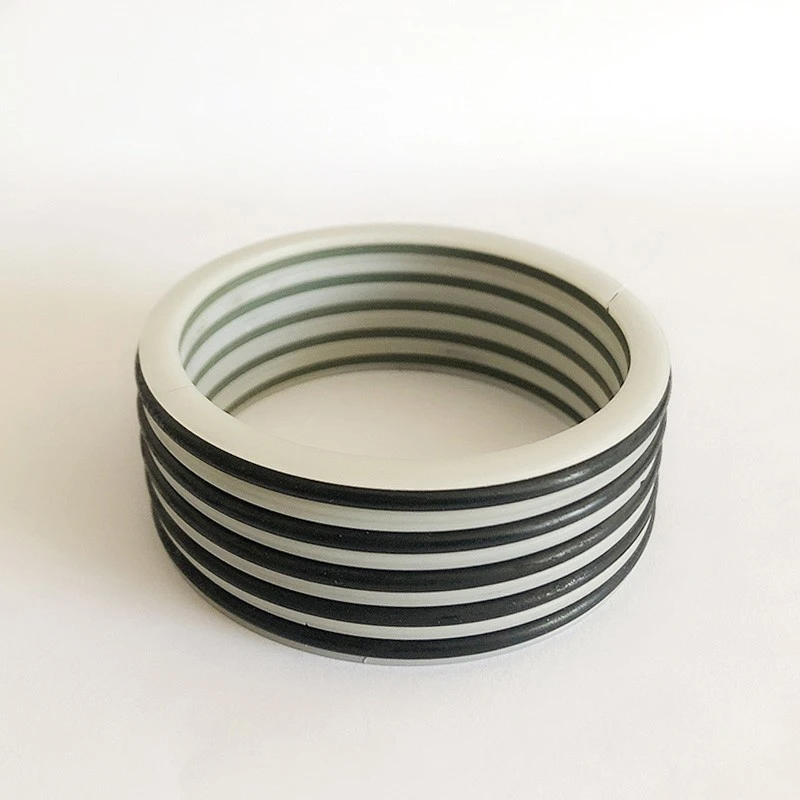

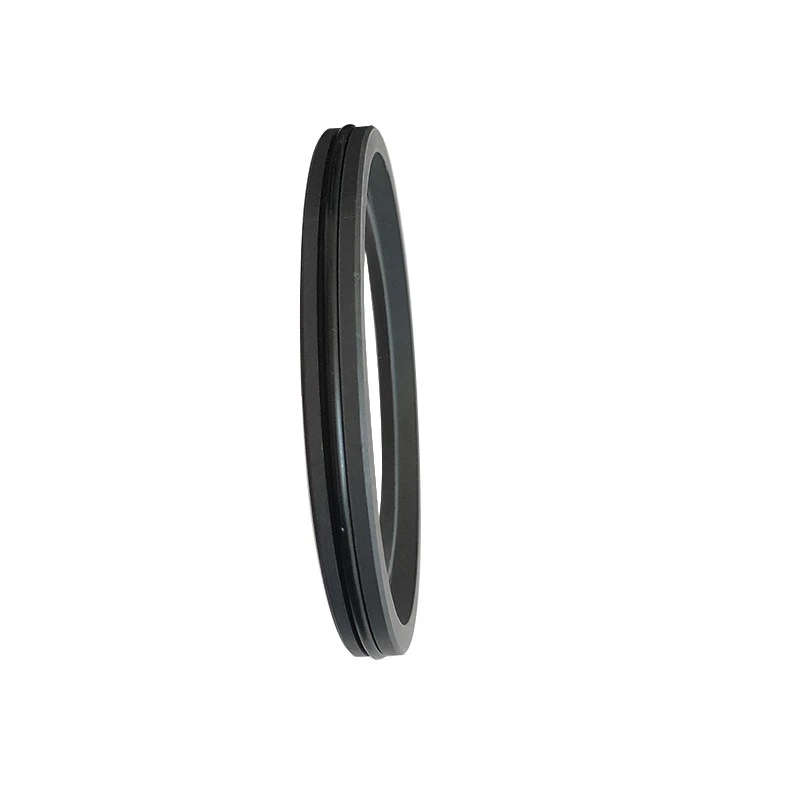

RC2052 ja RC2054 seeria on varustatud ruudukujuliste tihendite rõngastega õlisalvestega, mis sobivad hüdrauliliseks pöörlevaks kahesuunaliseks tihendamiseks. Konstruktsioon on kompaktne ja toetab veesurvekeskkonda.

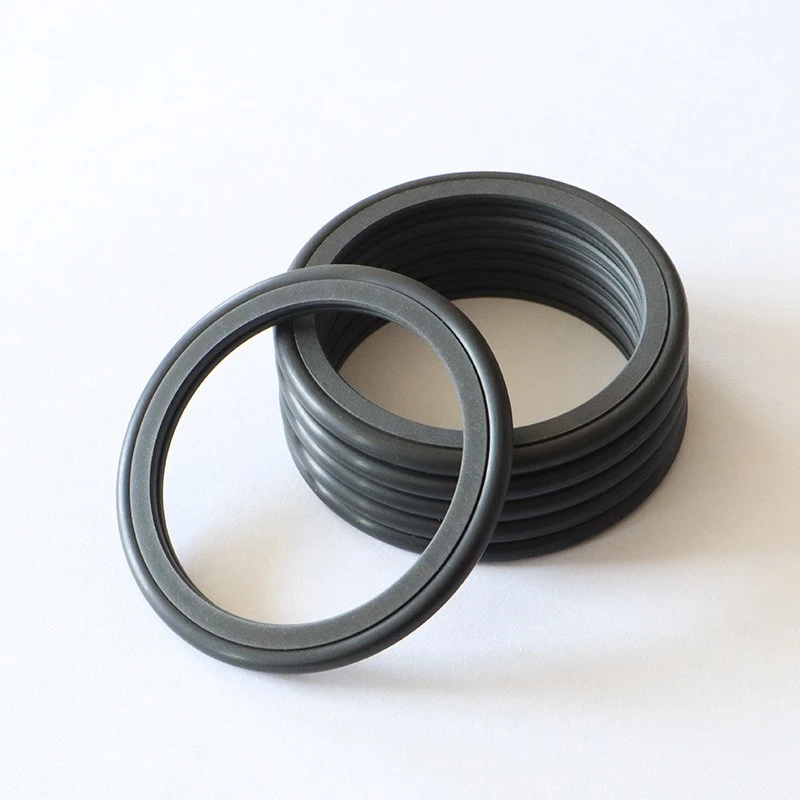

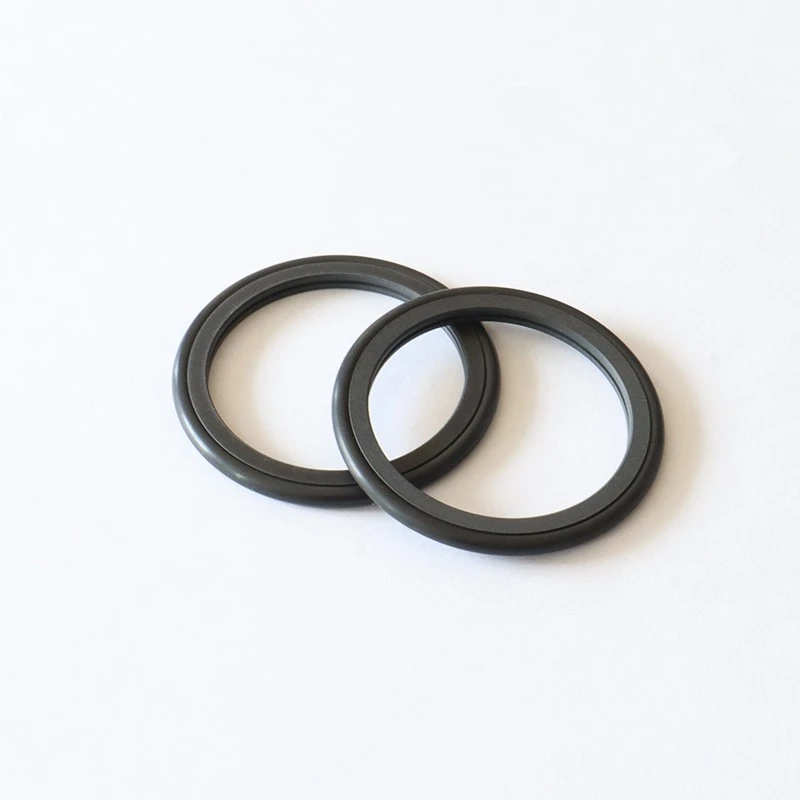

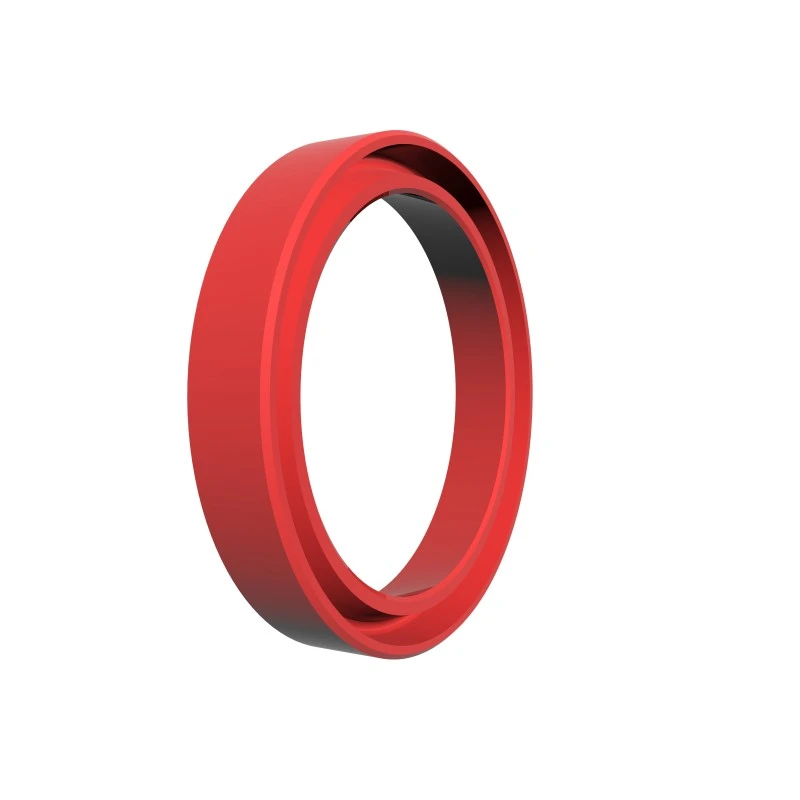

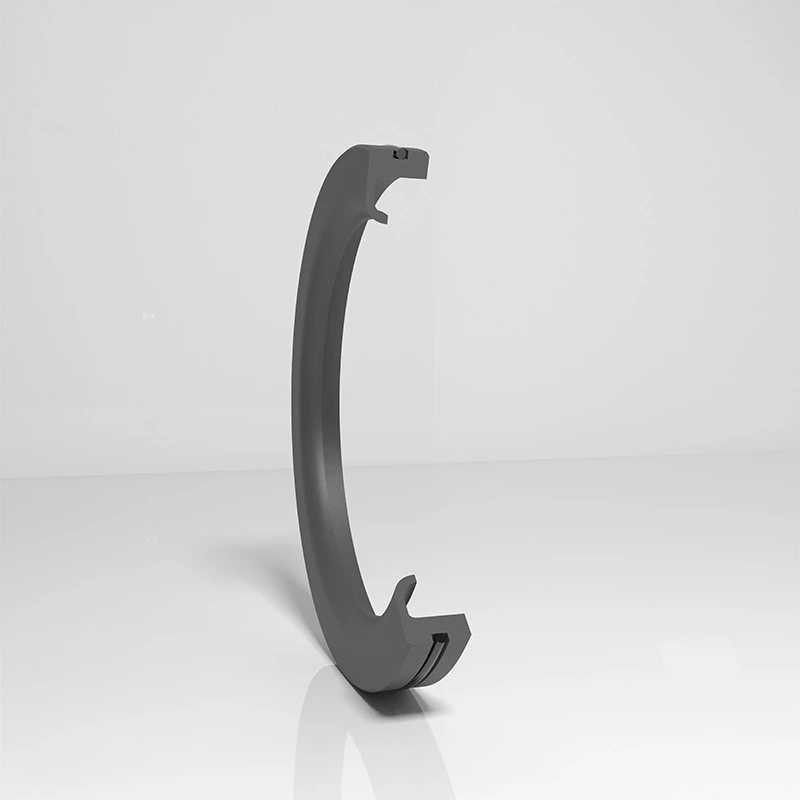

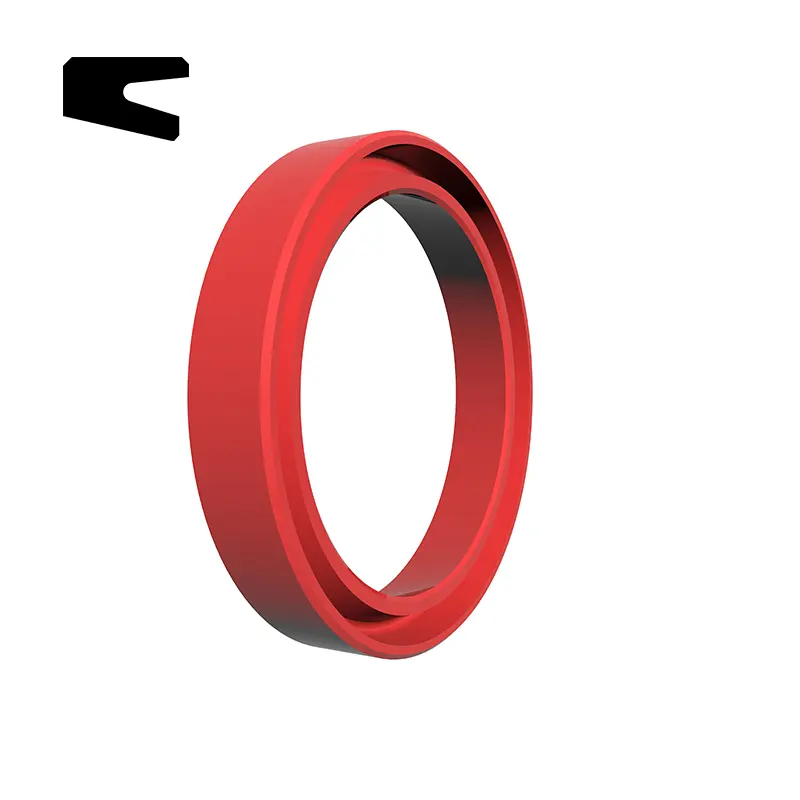

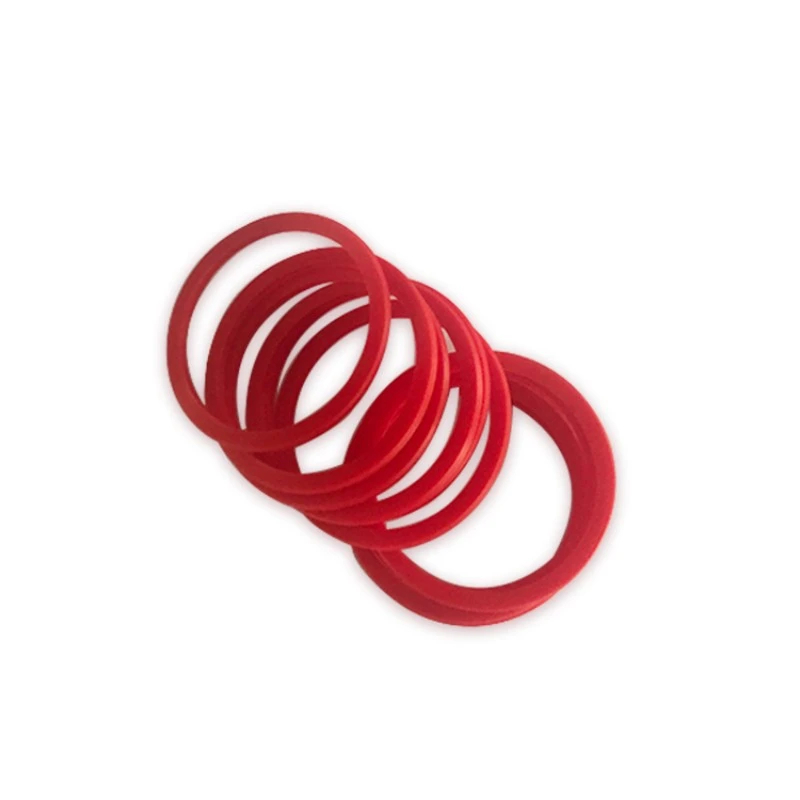

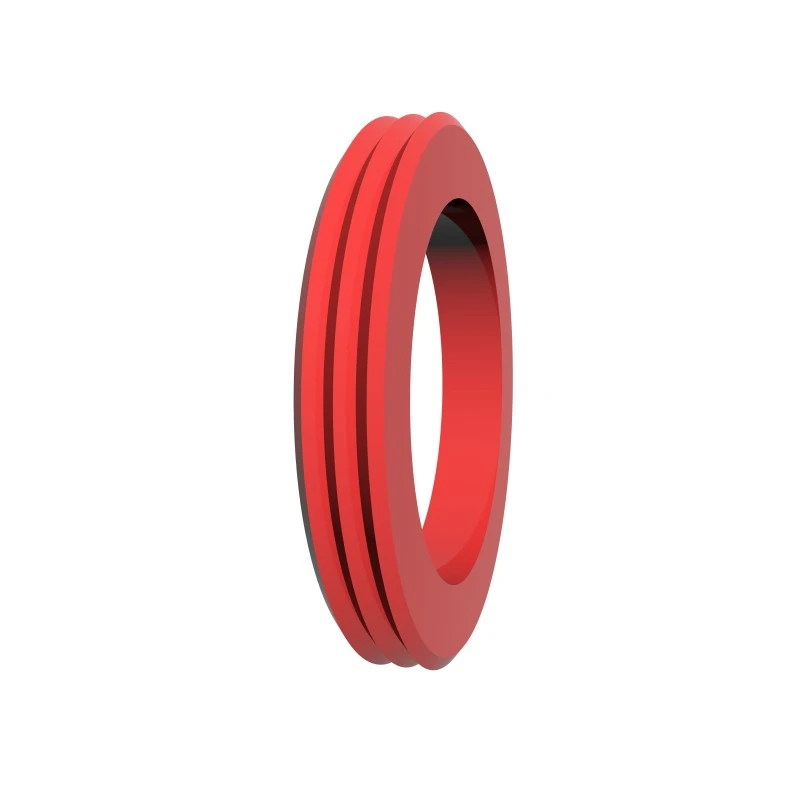

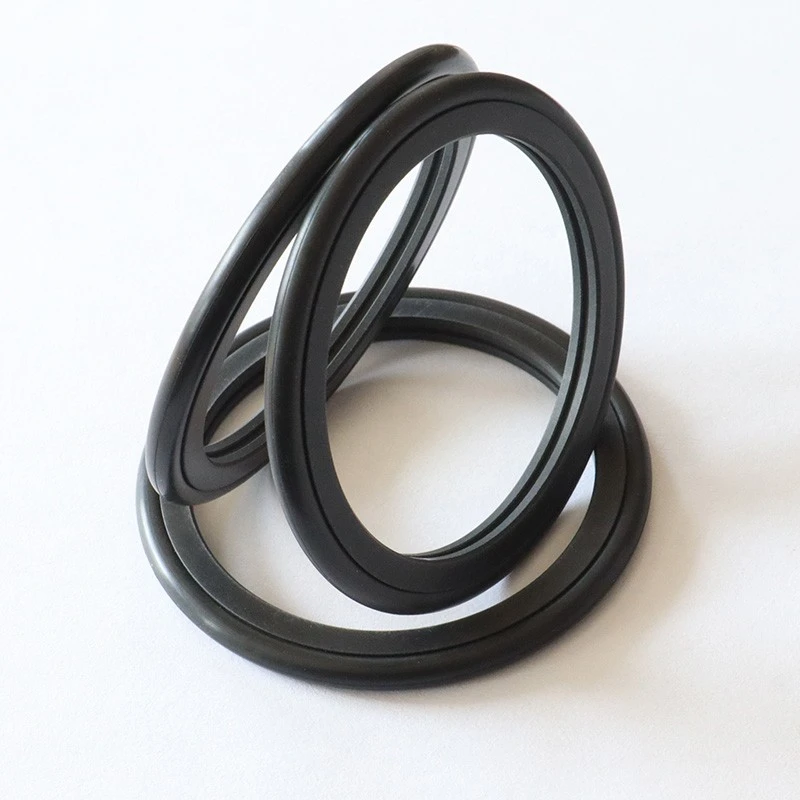

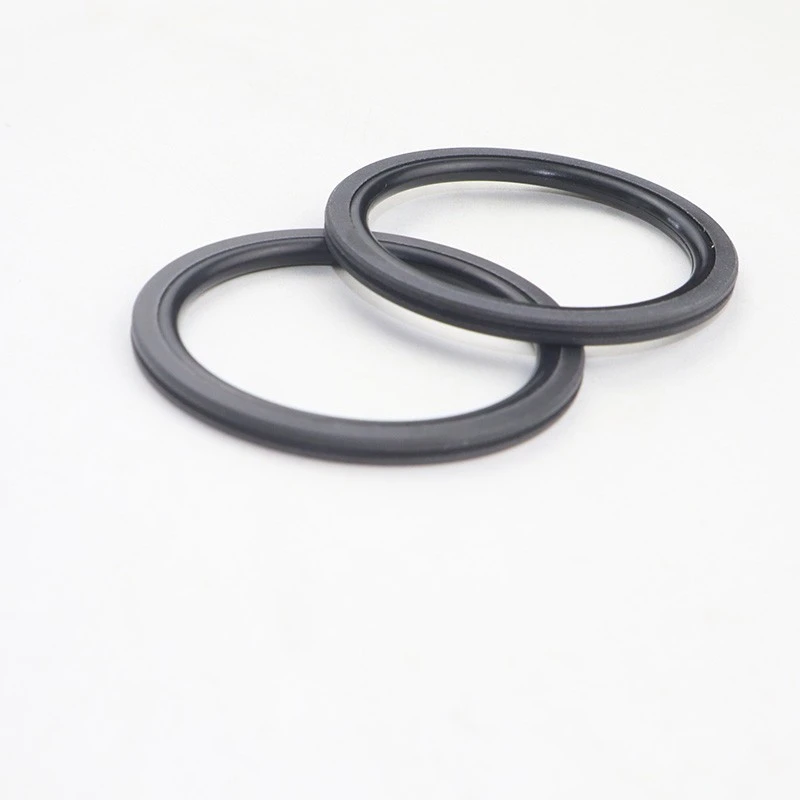

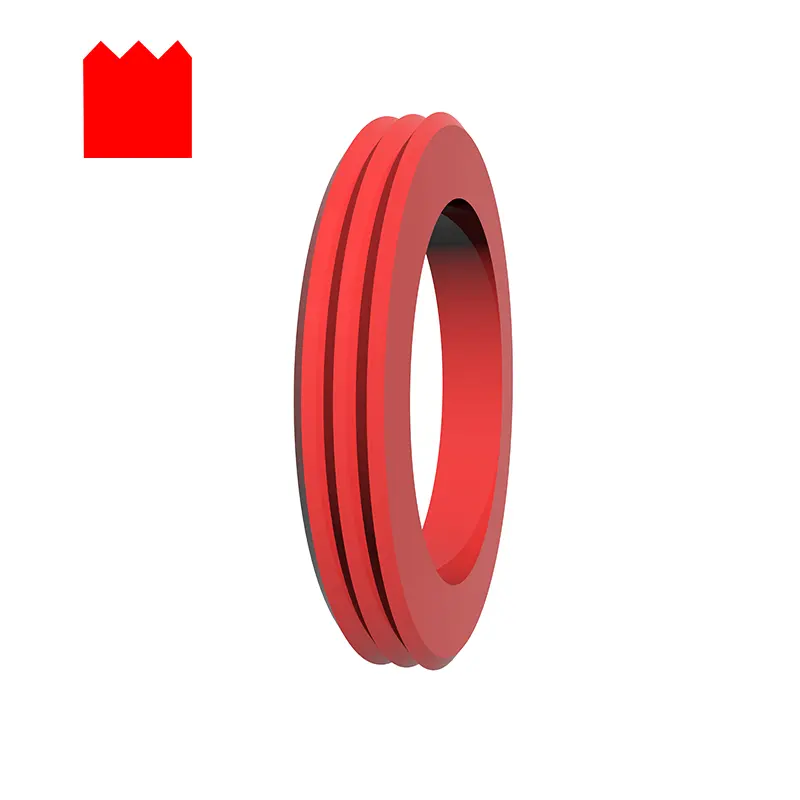

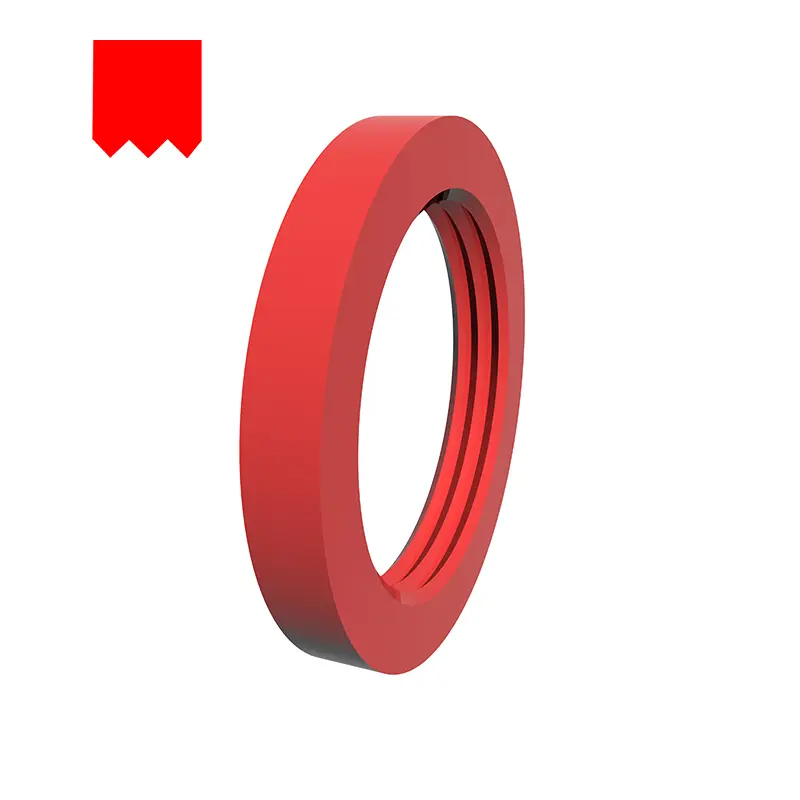

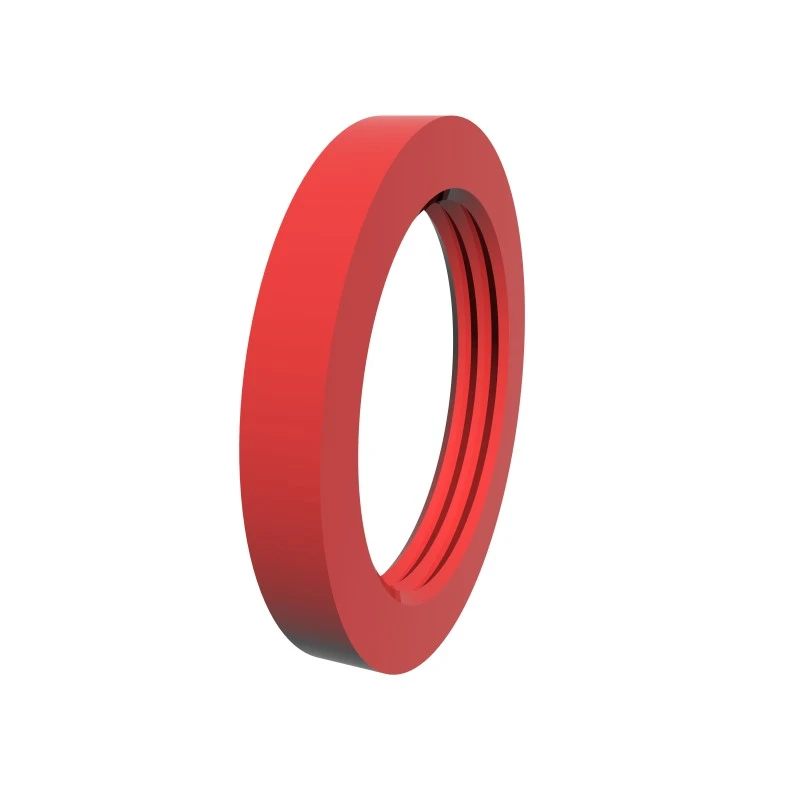

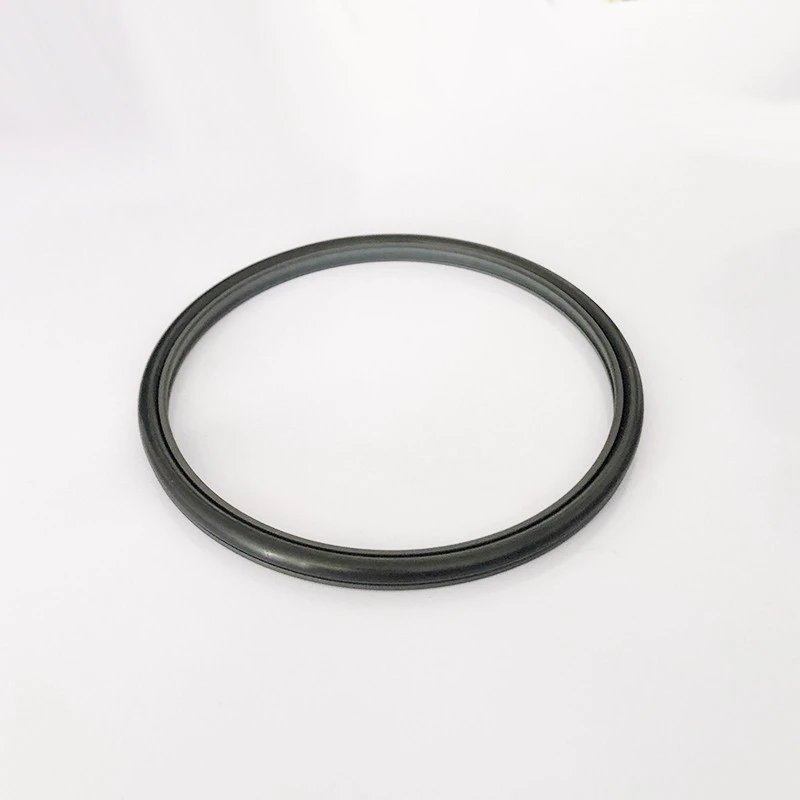

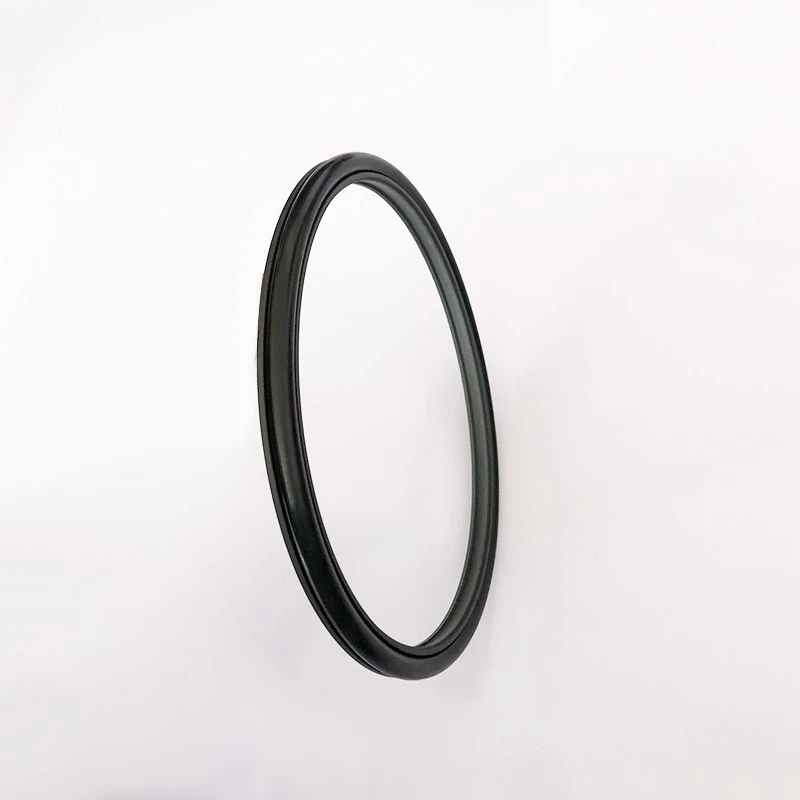

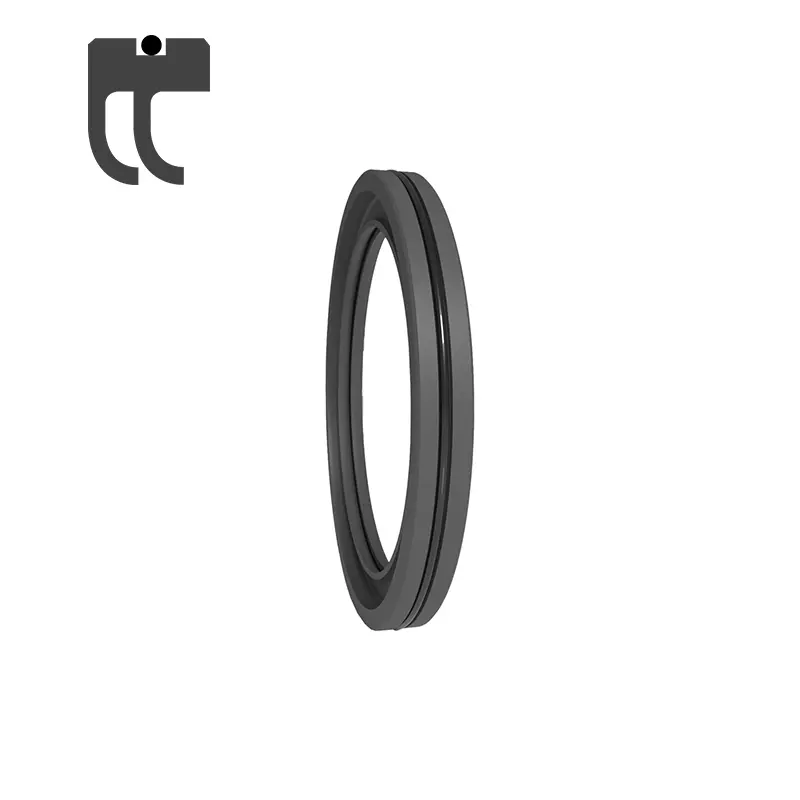

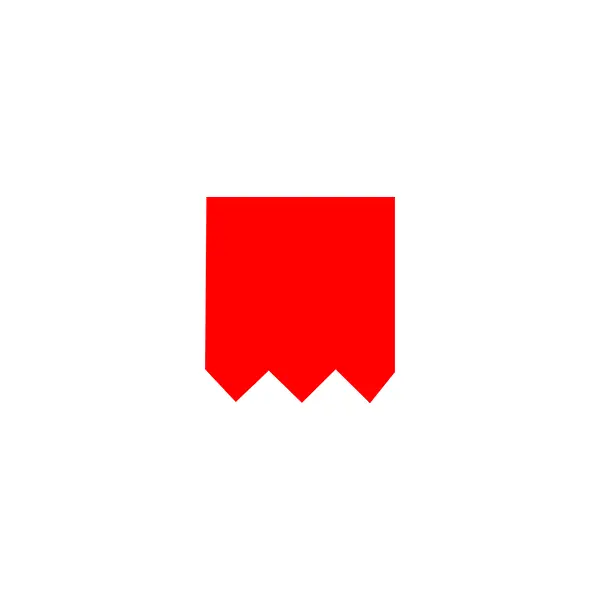

RCX17 ja RCX18 seeria on valmistatud suure jõudlusega PU-materjalidest, hammaste ristlõike kujundusega hõlpsaks paigaldamiseks. Need sobivad pöörleva võlli ja pöörleva augu tihendamiseks ning soonekujundus on vahetatav.

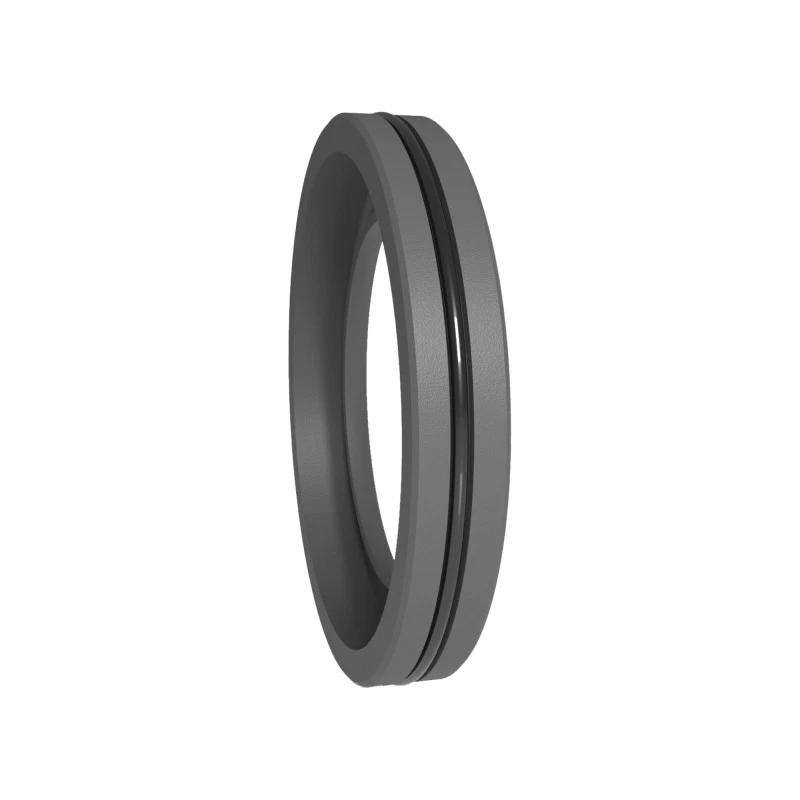

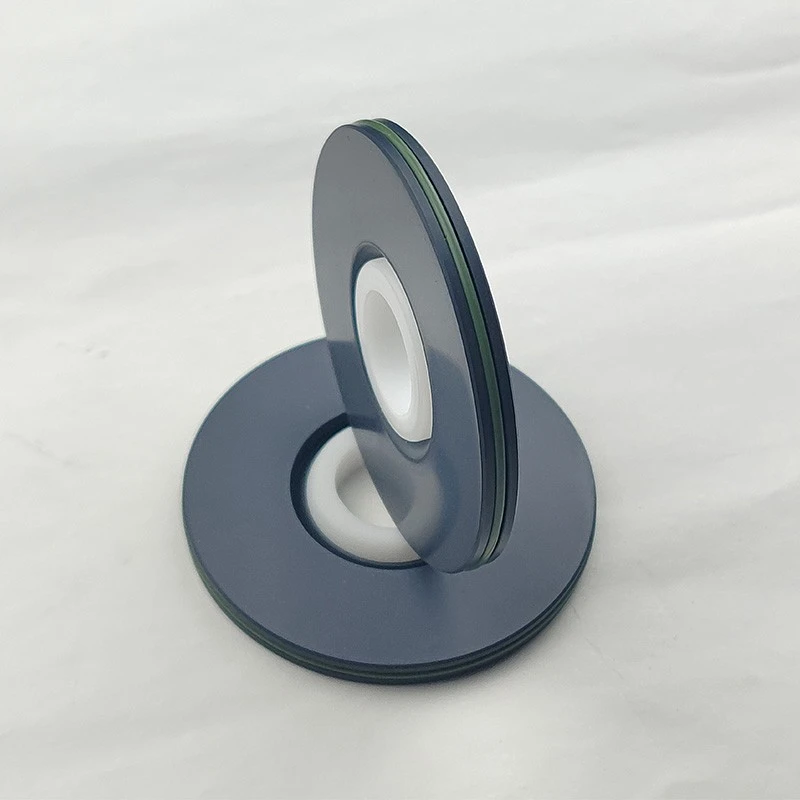

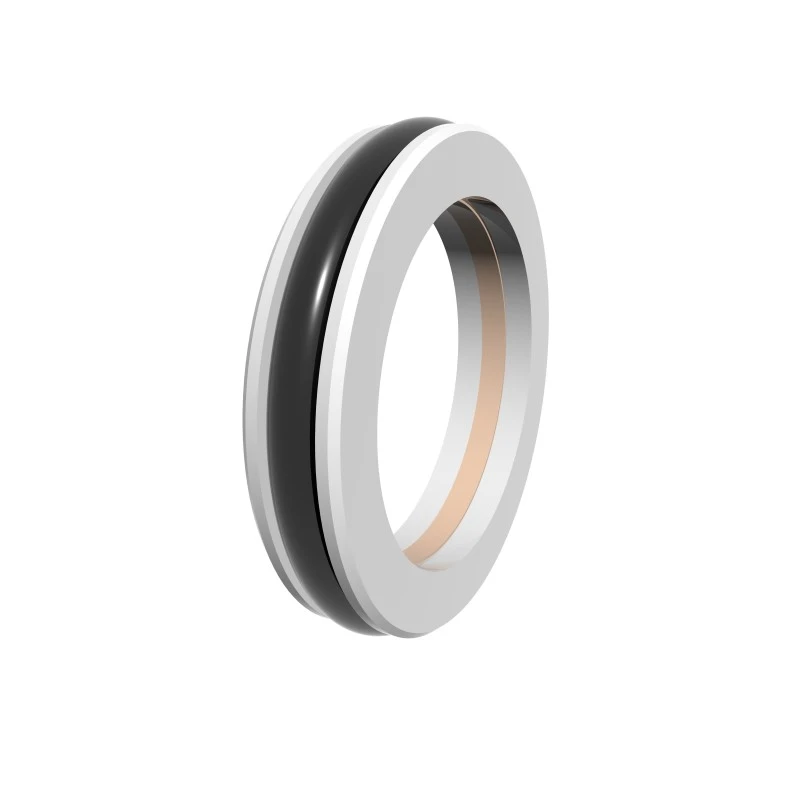

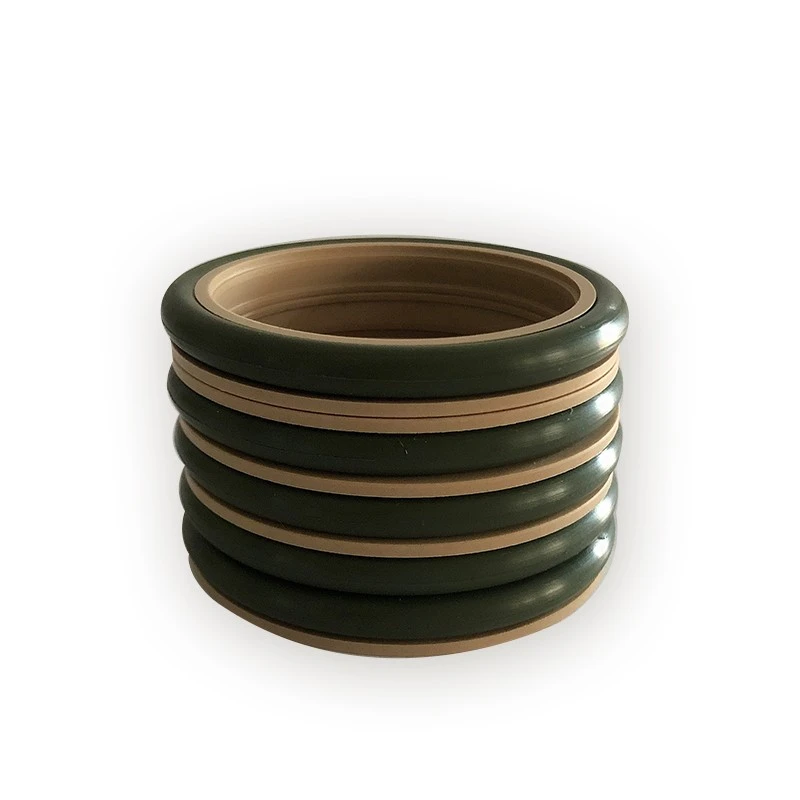

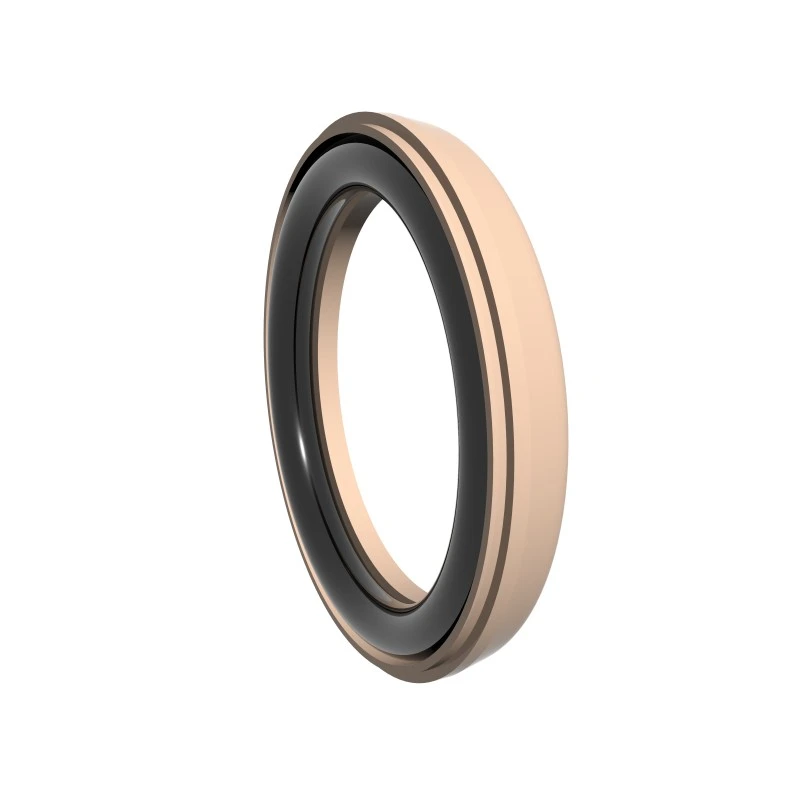

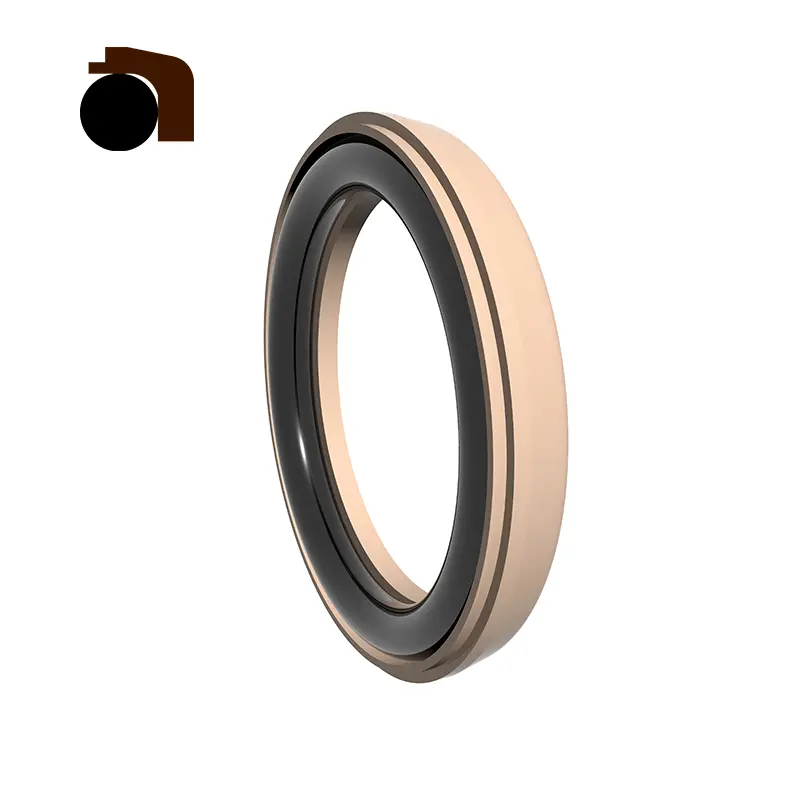

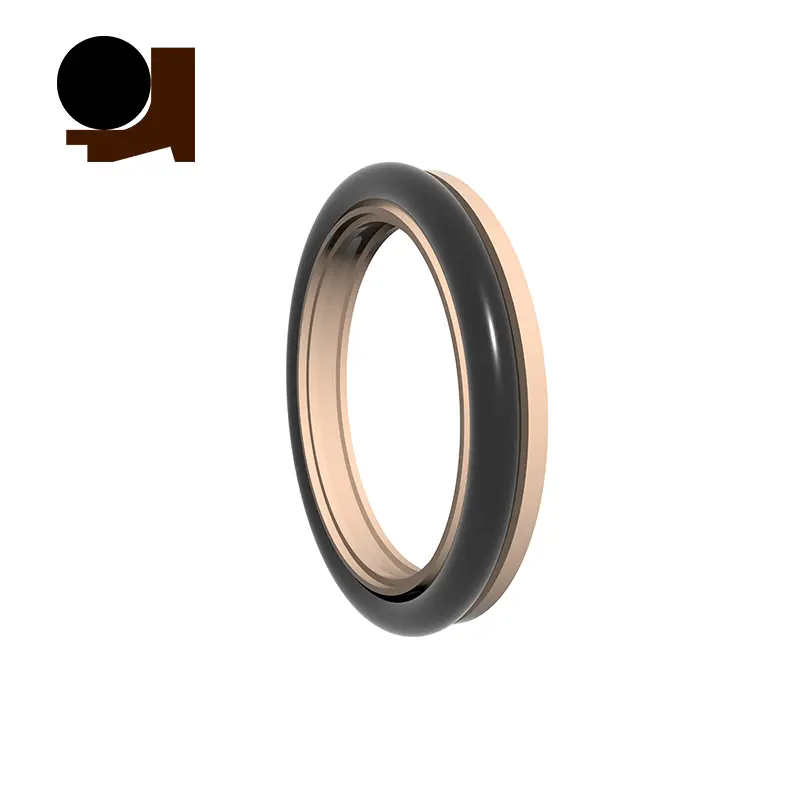

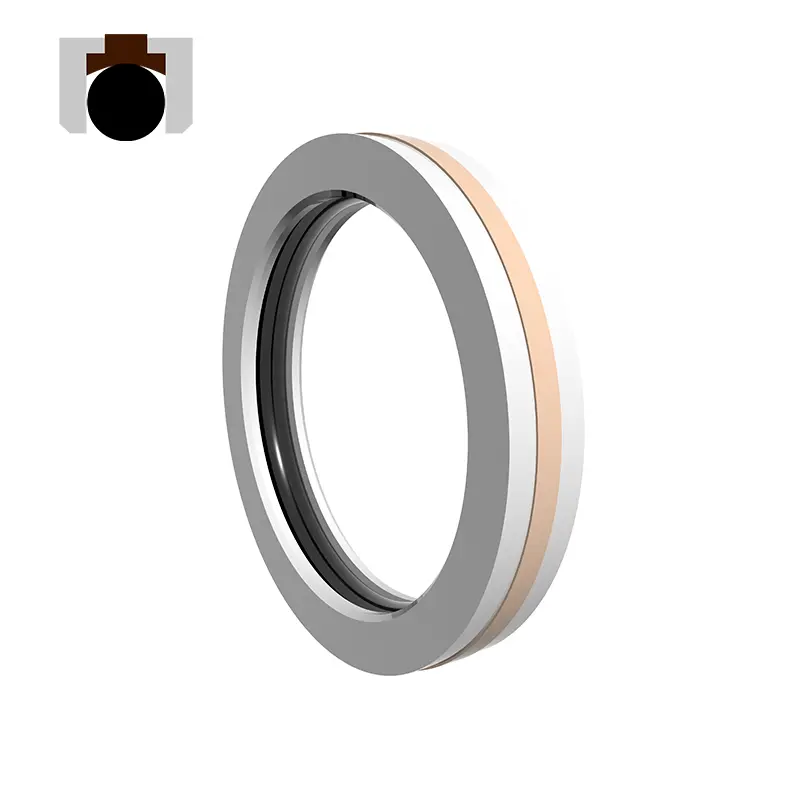

RDI ja RDA seeriad koosnevad PTFE tihendusrõngastest, L-kujulistest plastist tugirõngastest ja O-rõngastest, mis sobivad kõrgsurve, madala kiirusega, pöörleva kahesuunalise tihendamise, kõrgsurvekindluse, madala hõõrdumise ja pika eluea jaoks.

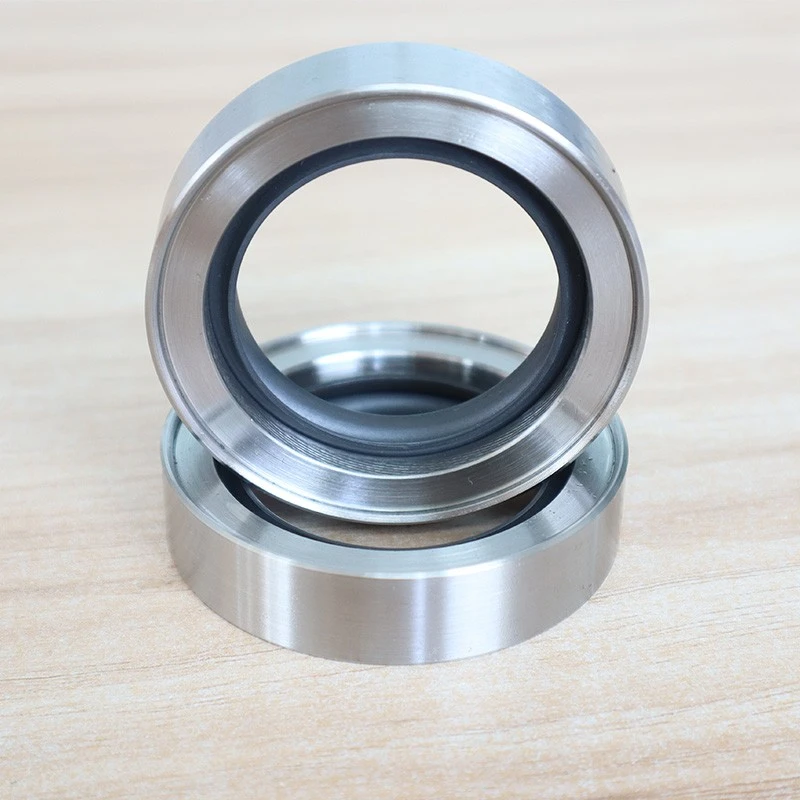

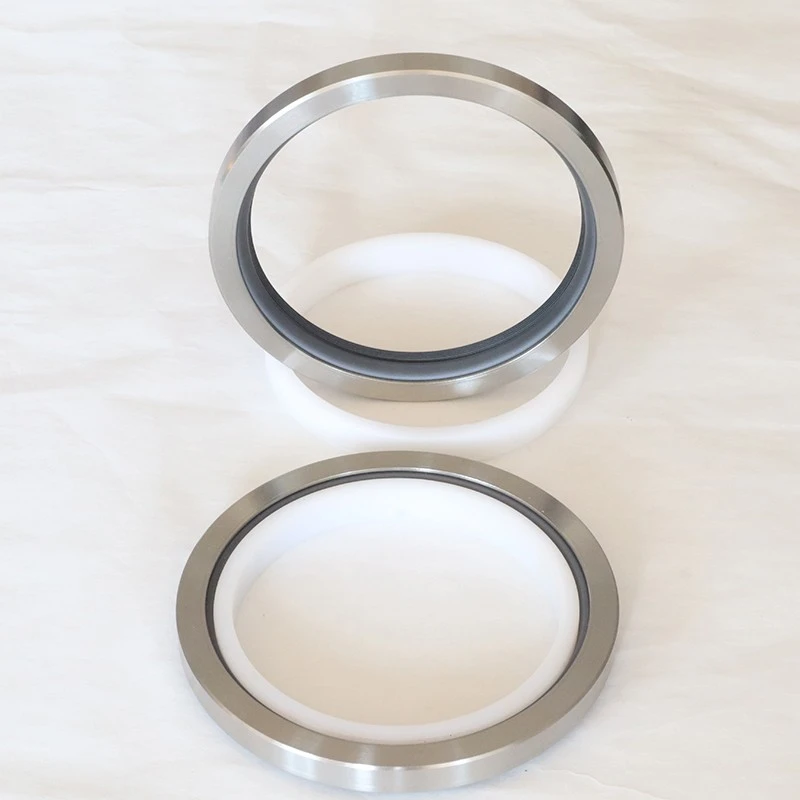

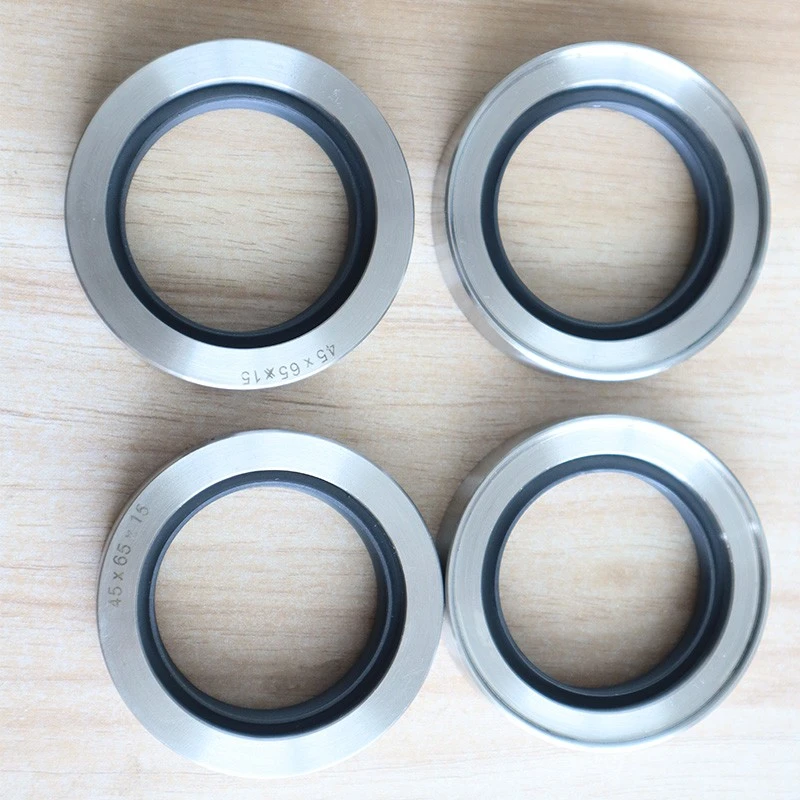

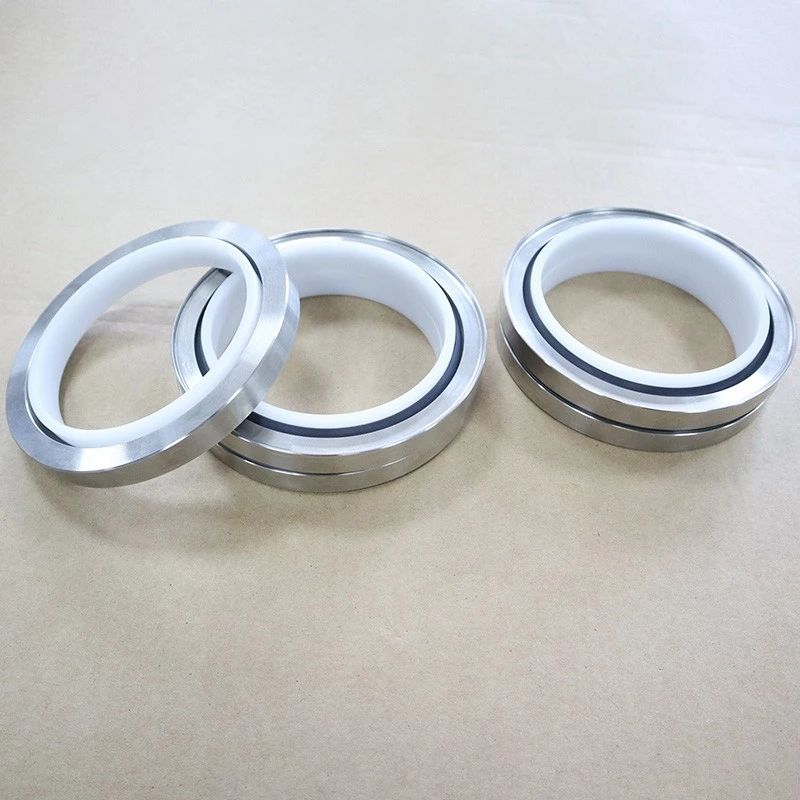

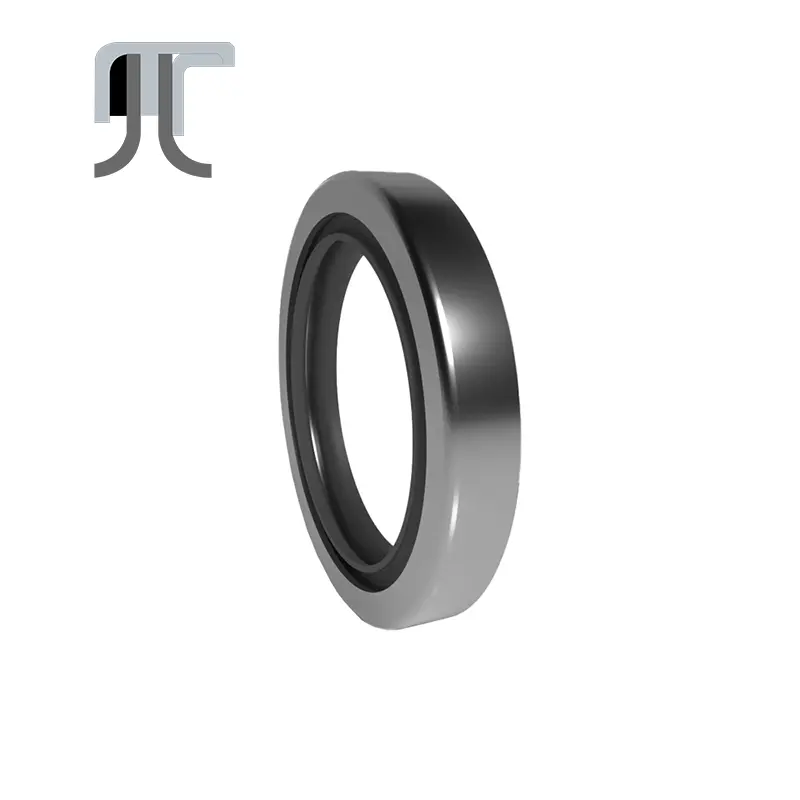

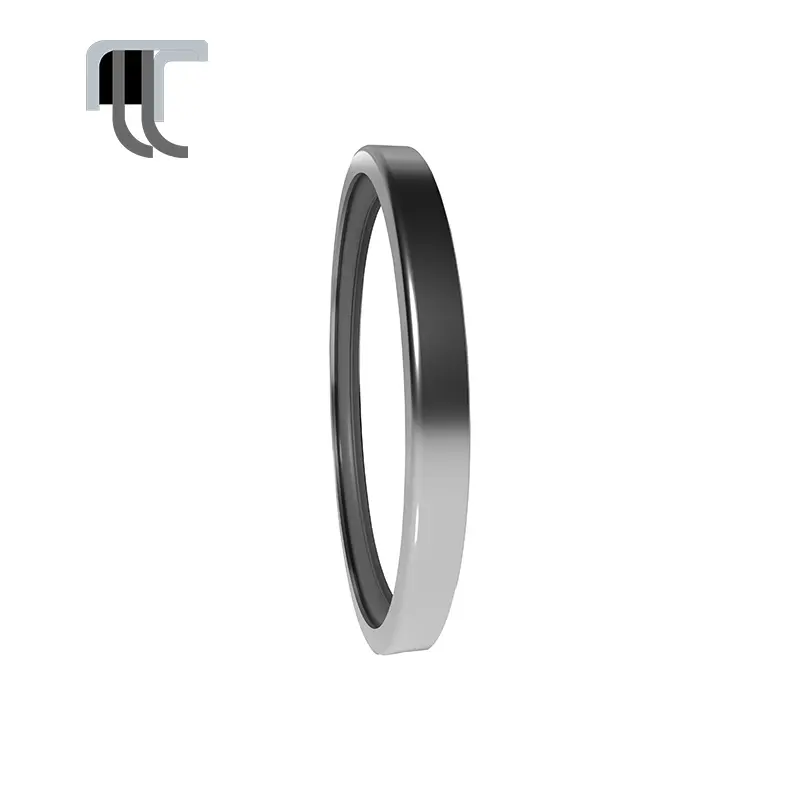

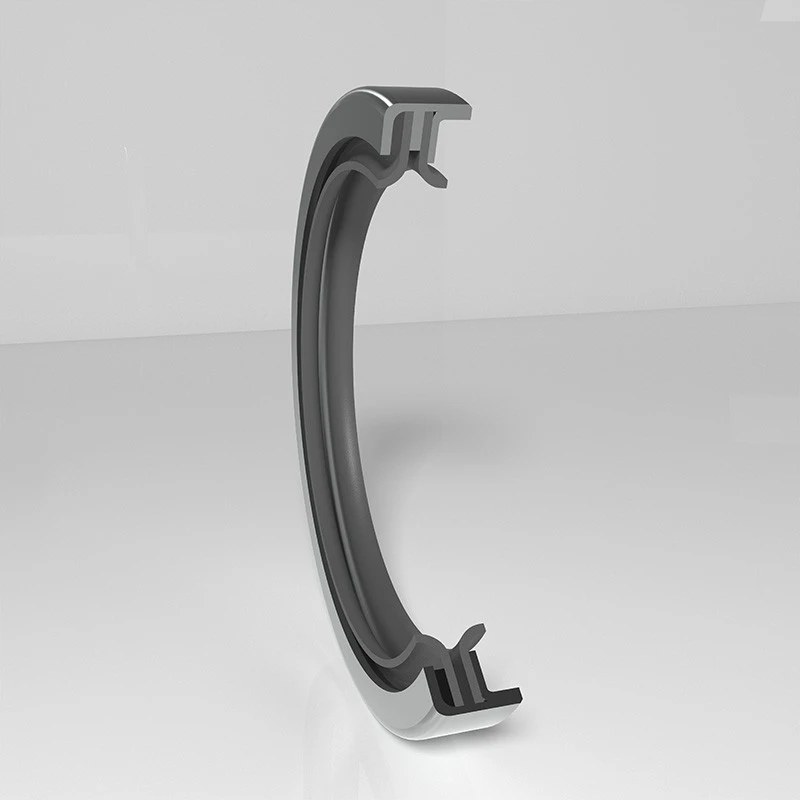

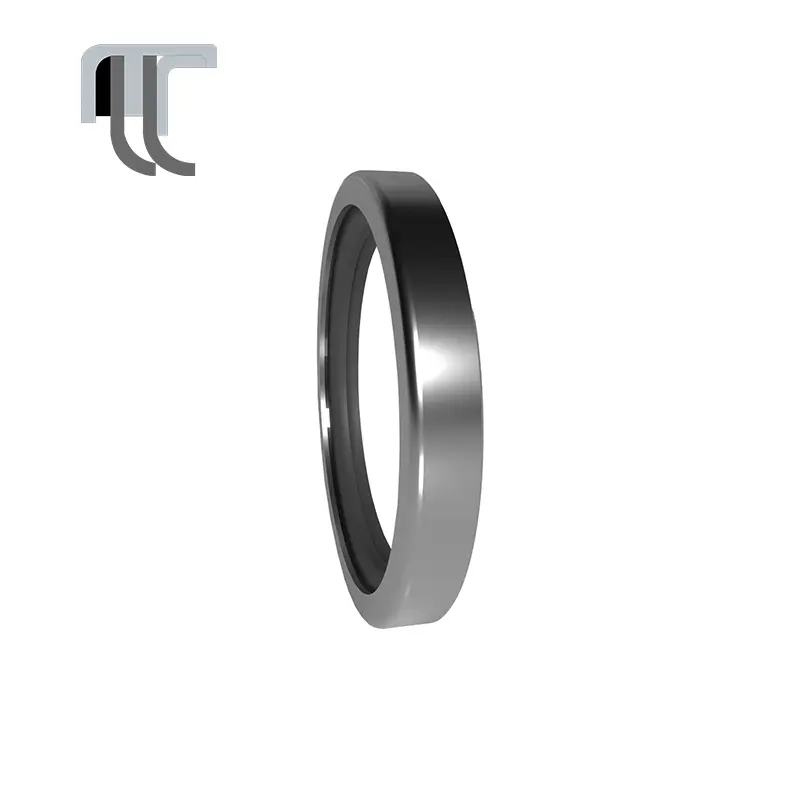

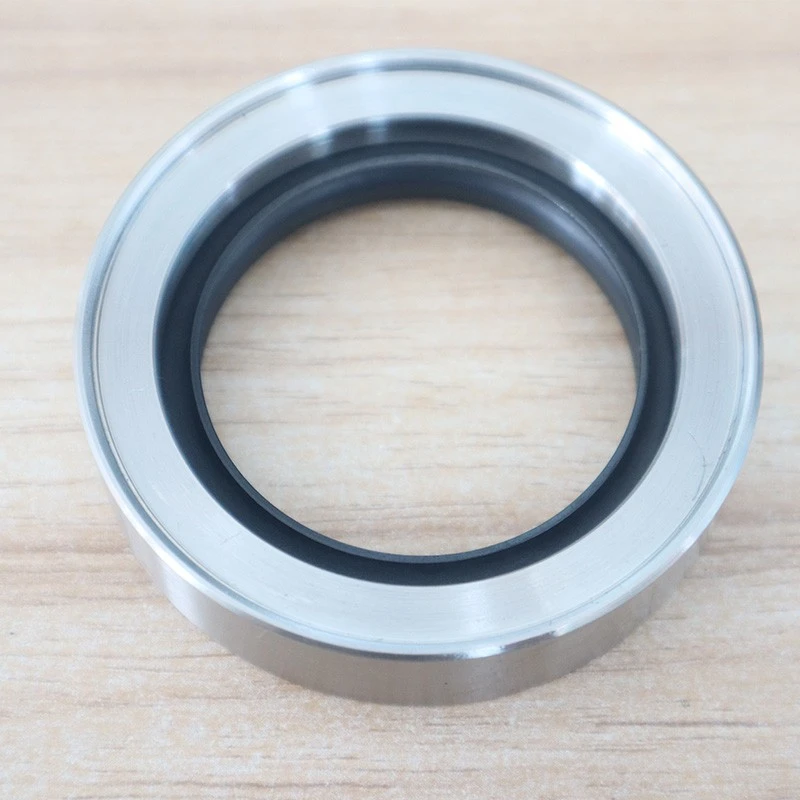

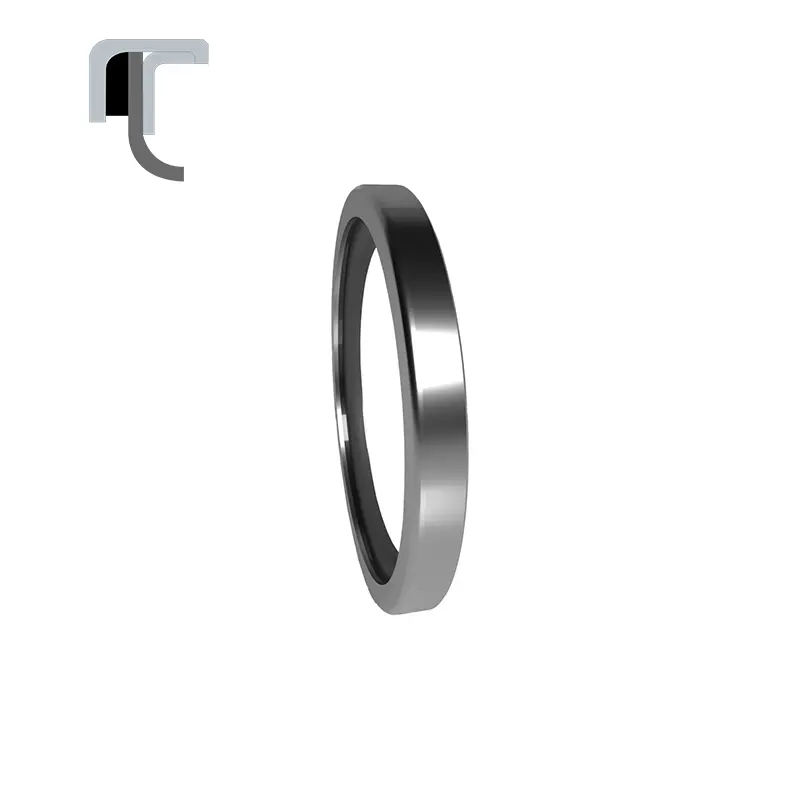

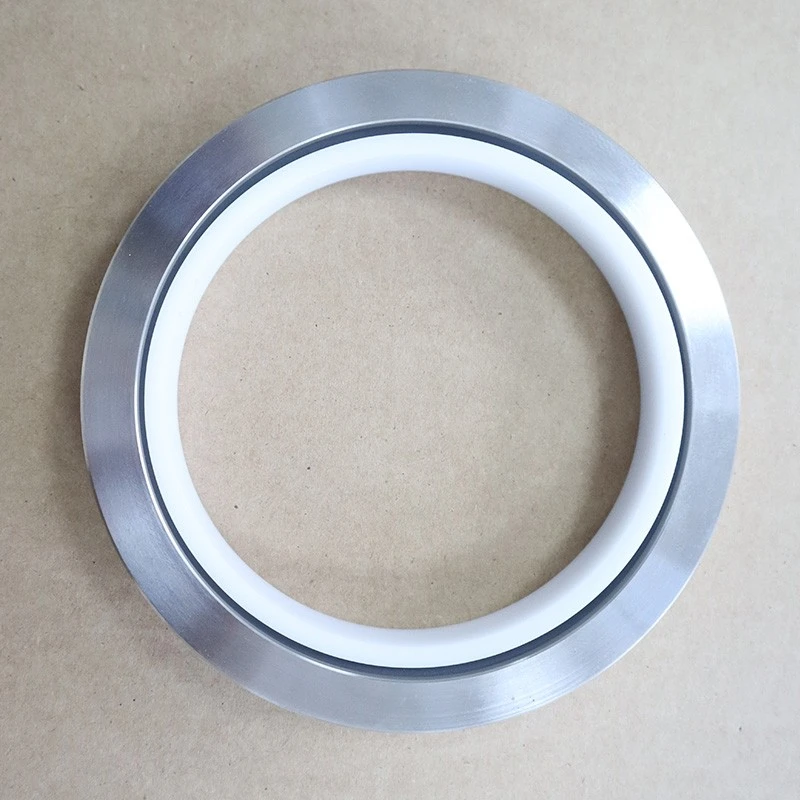

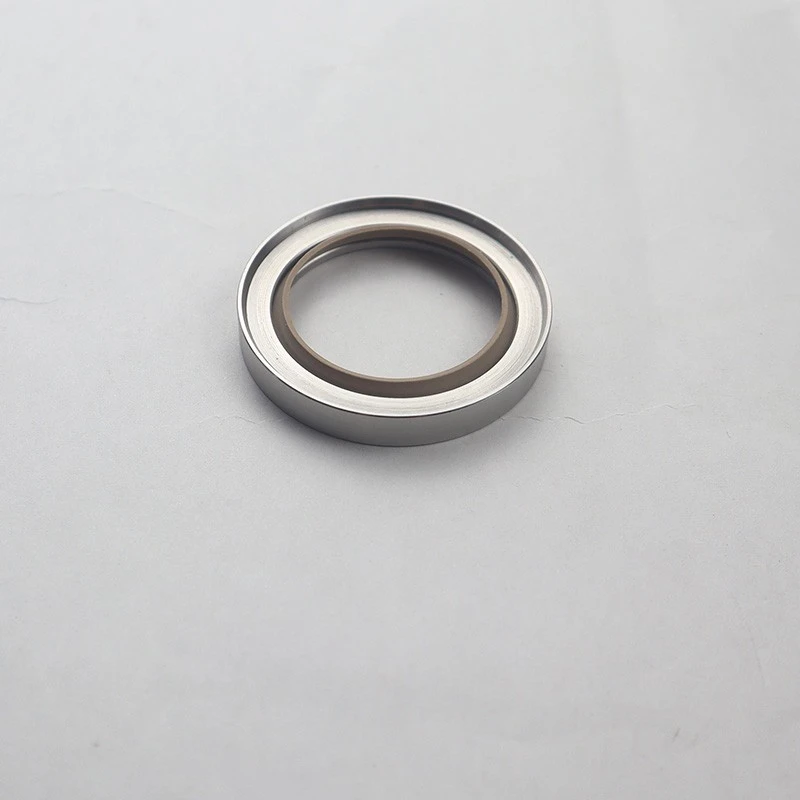

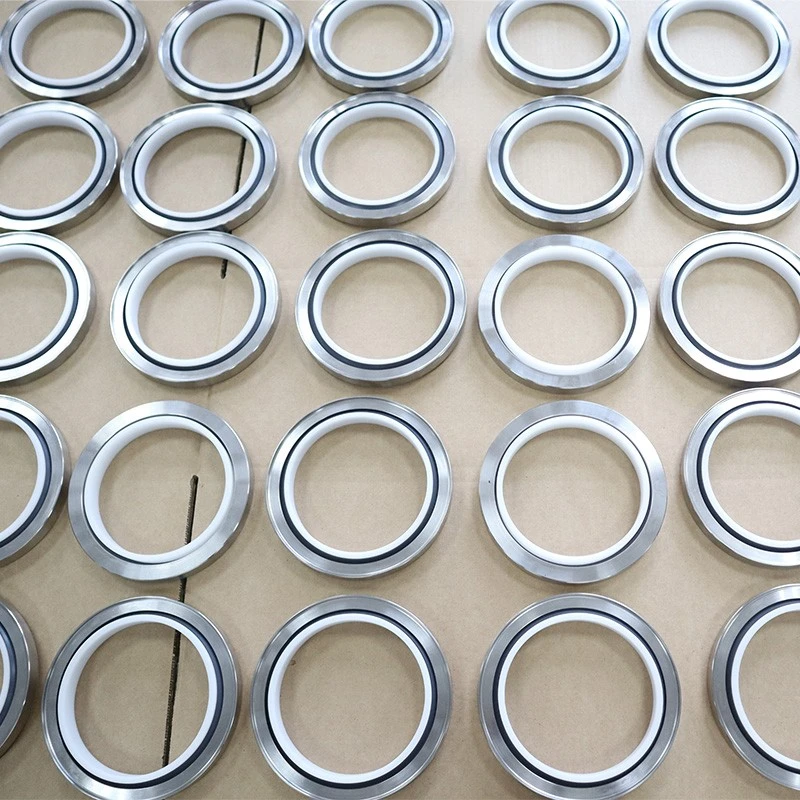

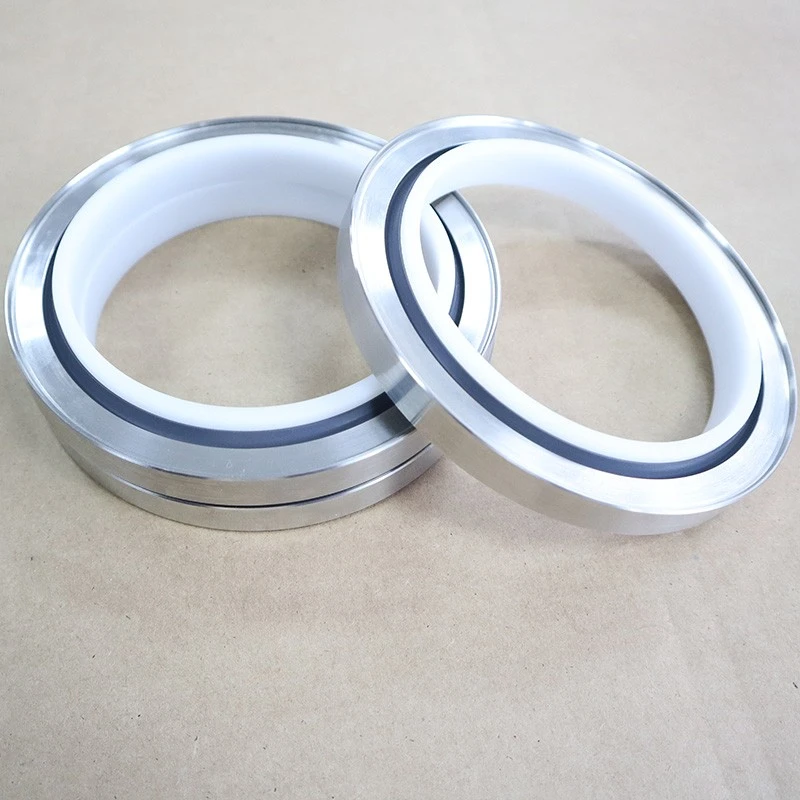

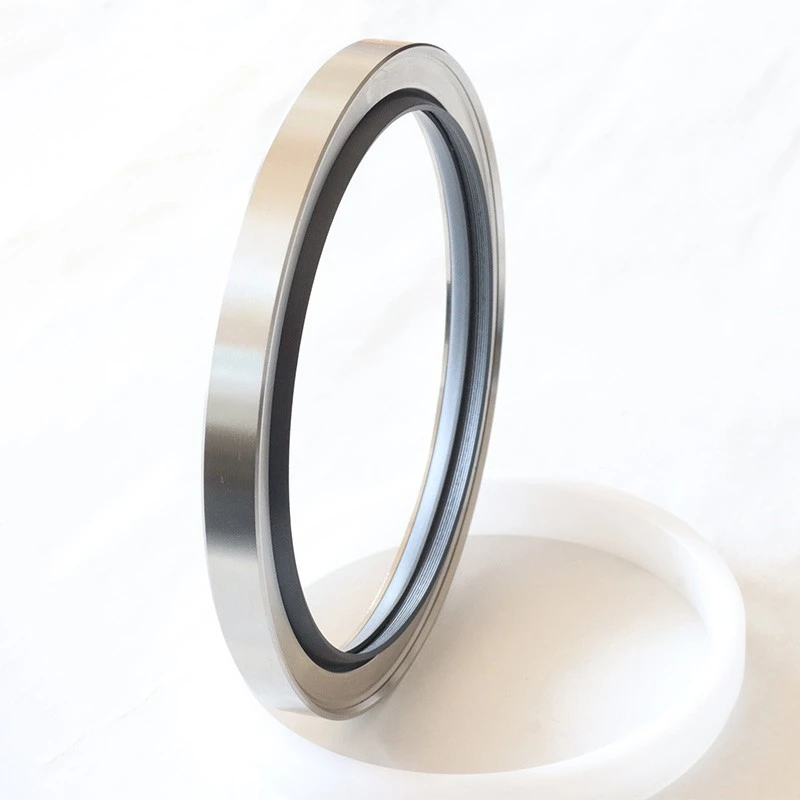

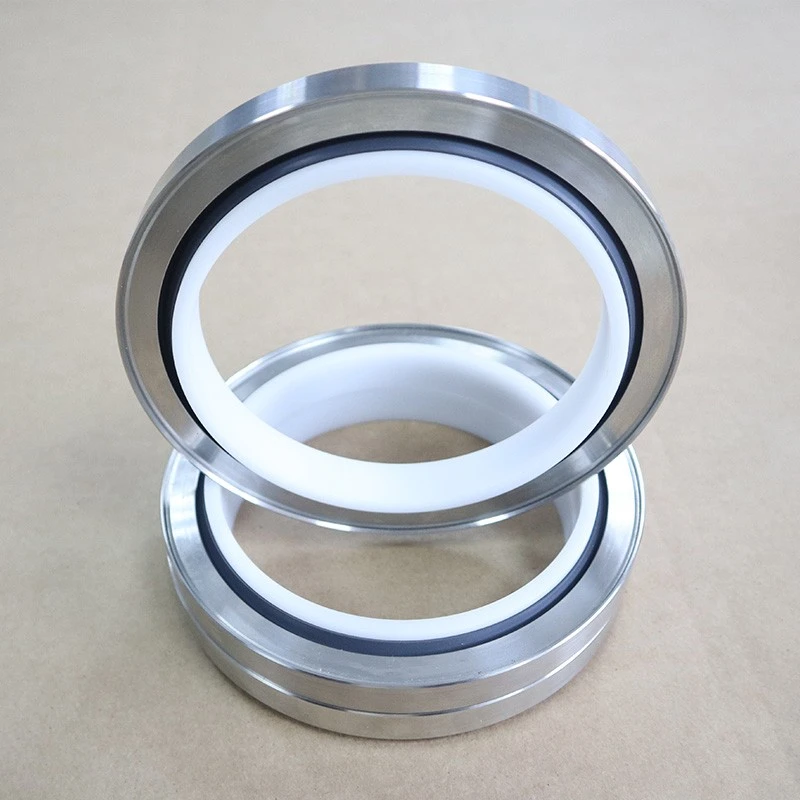

RCS -seeria PTFE Power õlitihend sisaldab metallist luustikku ja PTFE tihendushuult, mis sobib keerukate töötingimuste jaoks.

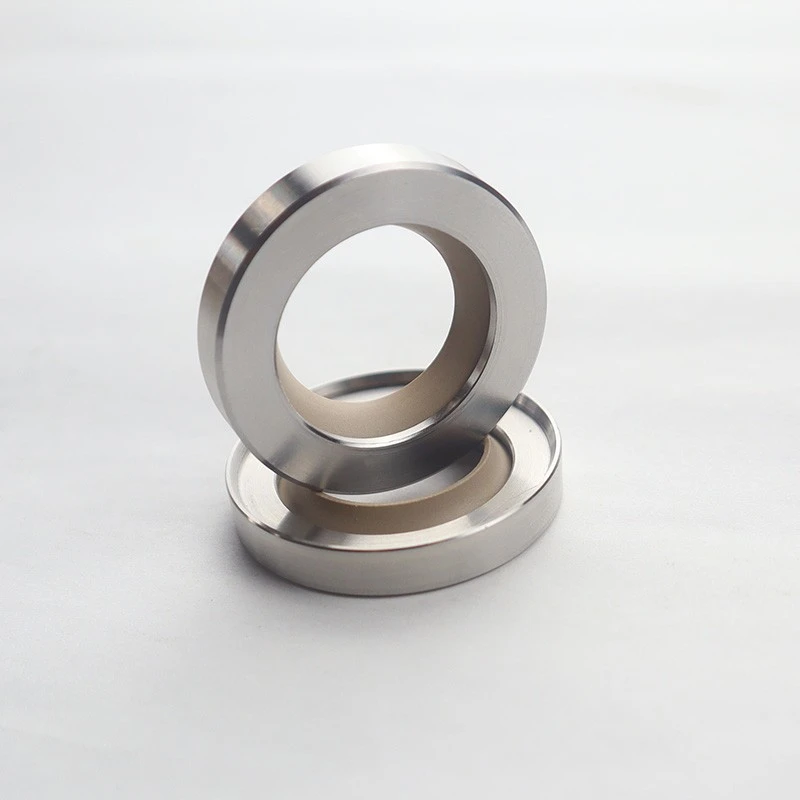

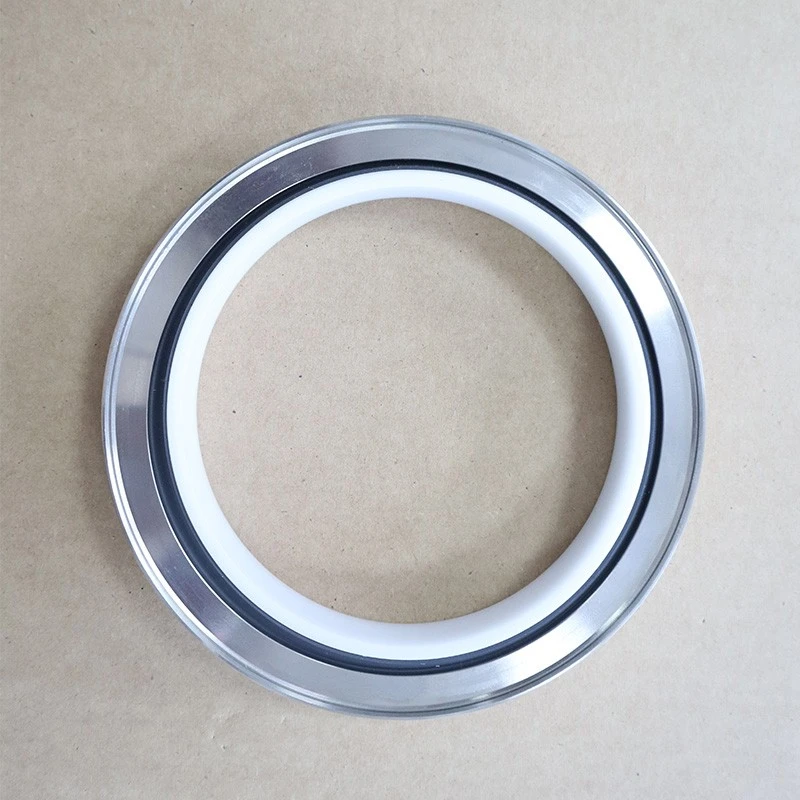

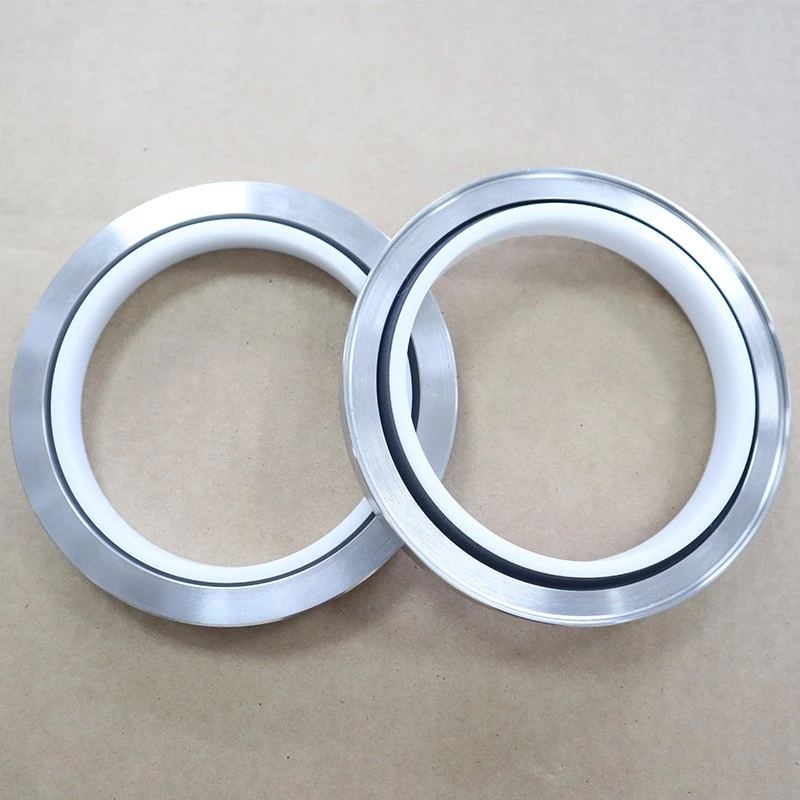

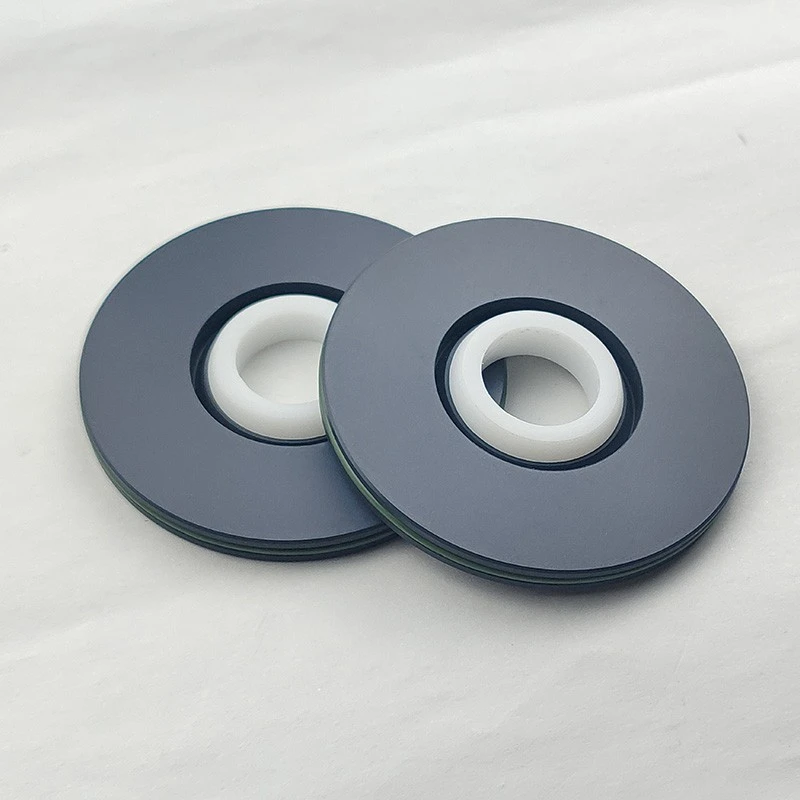

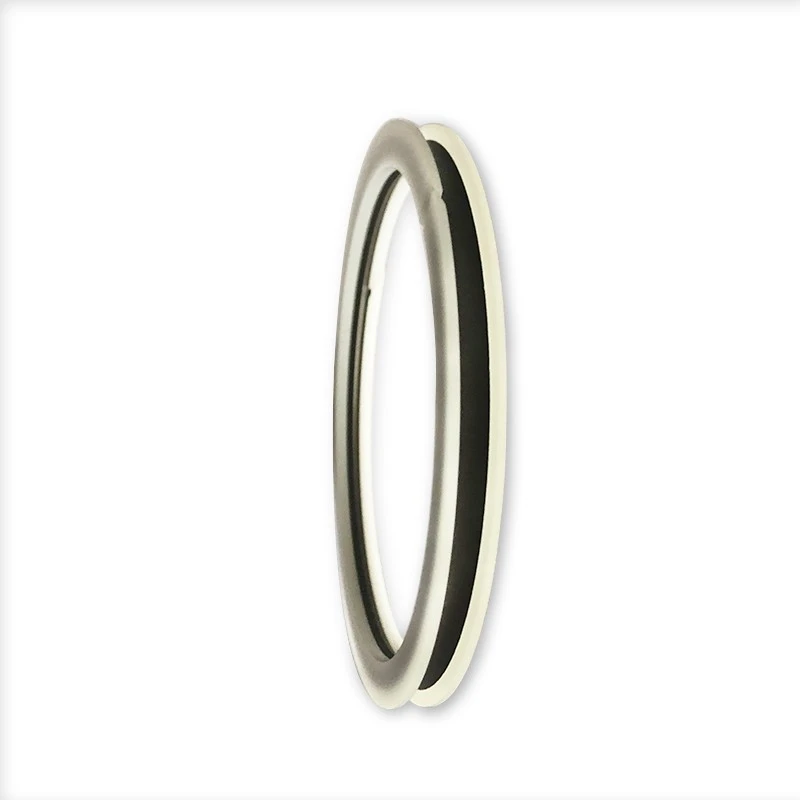

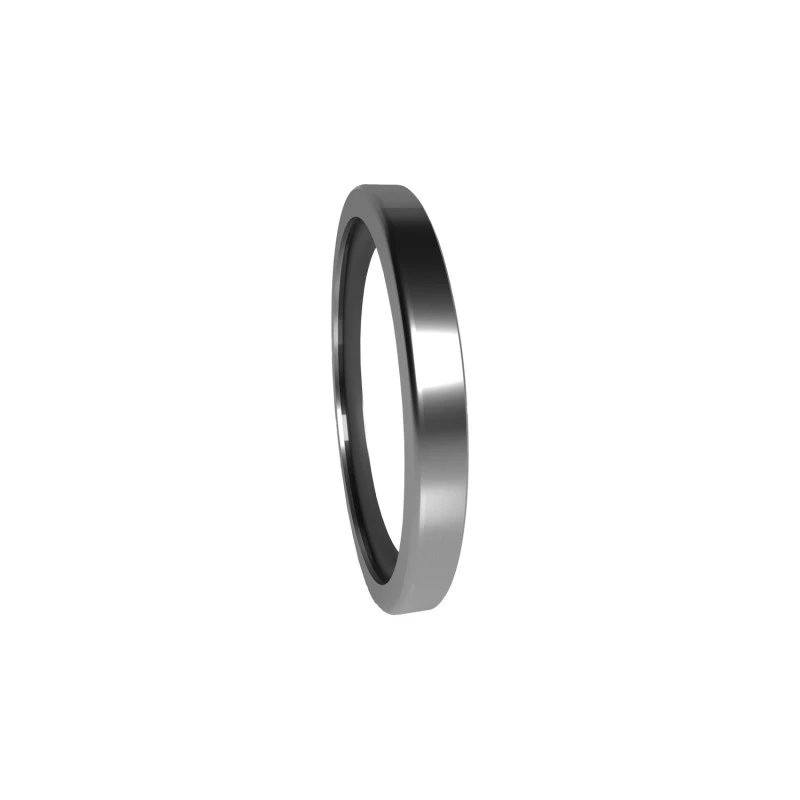

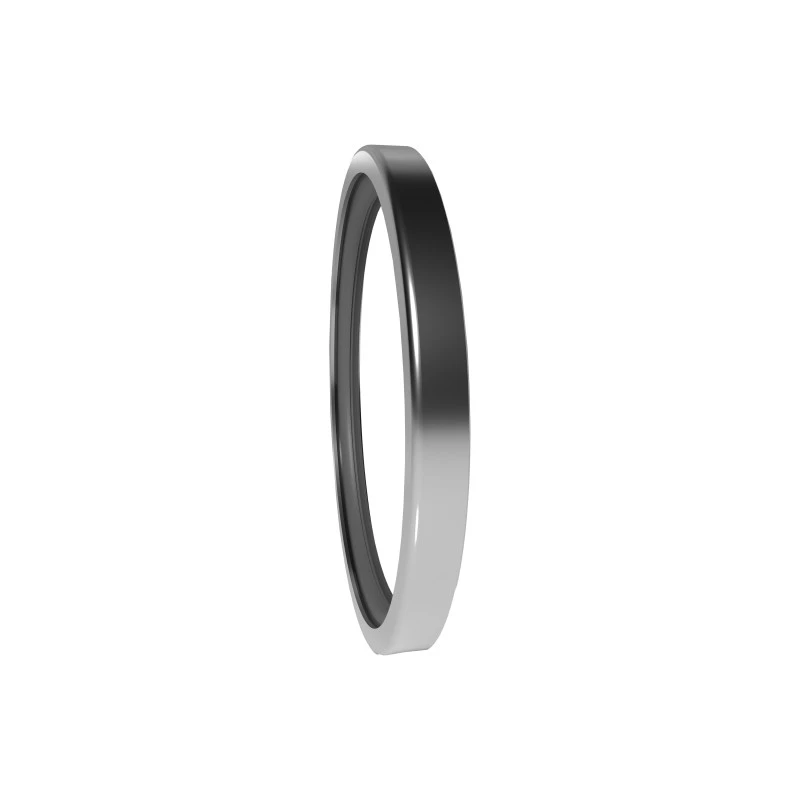

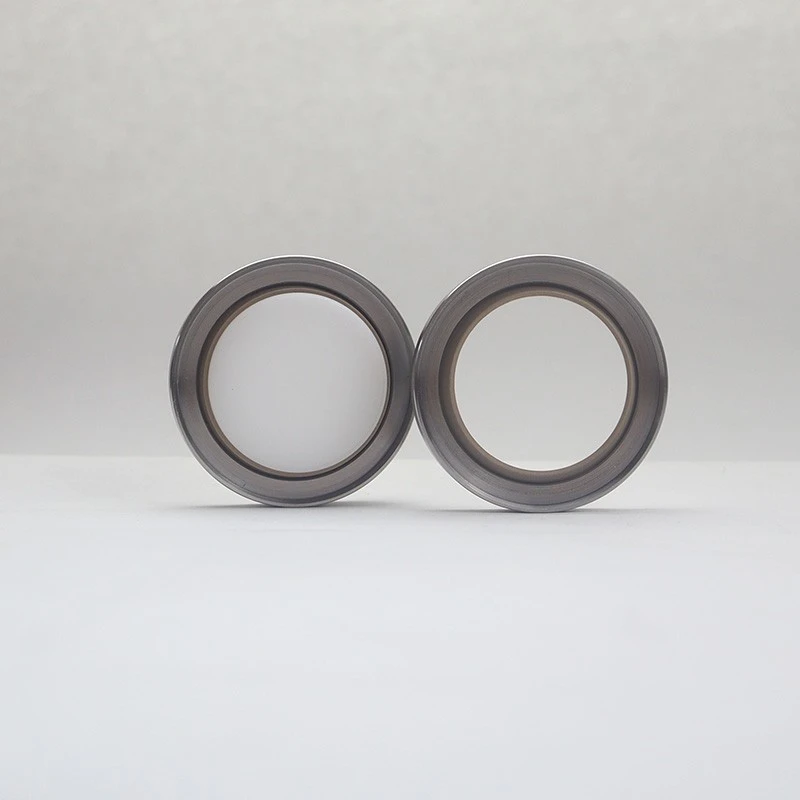

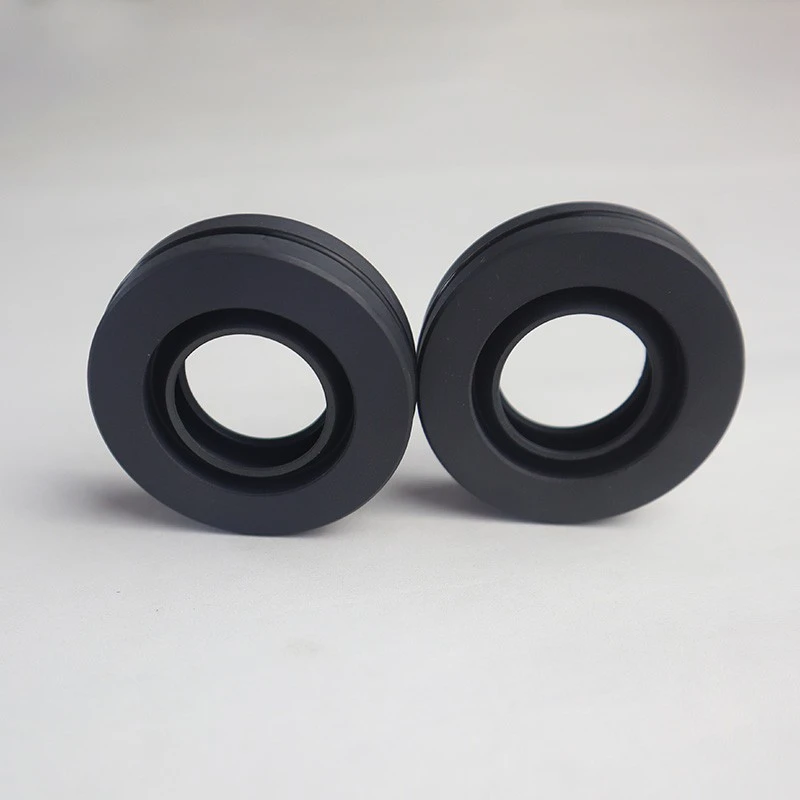

RC2057 seeria täielik PTFE õlitihend on mõeldud erilistel puhkudel, mida traditsioonilised õlitihendid ei suuda täita.

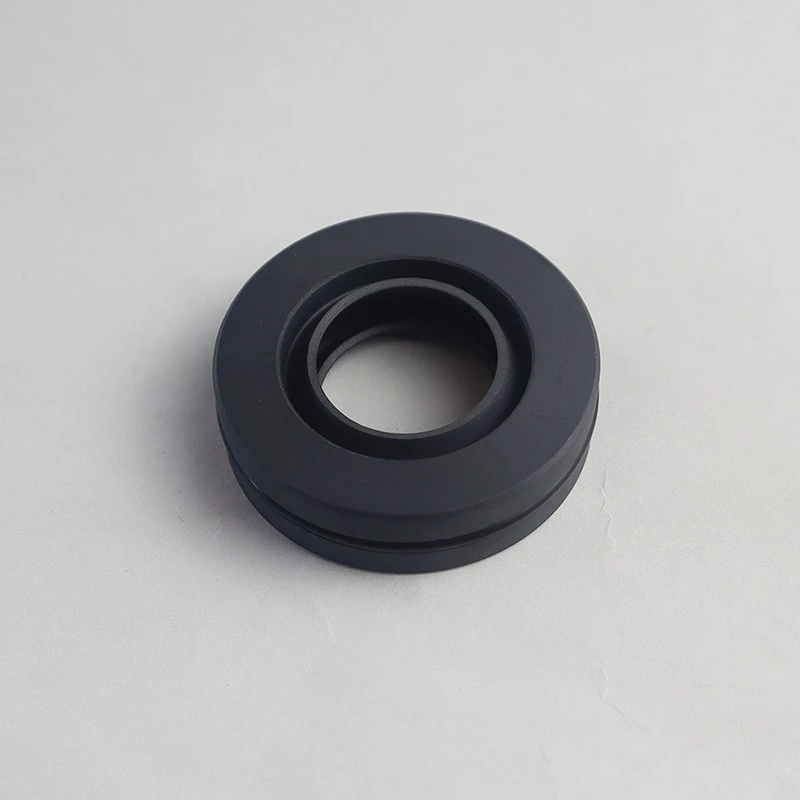

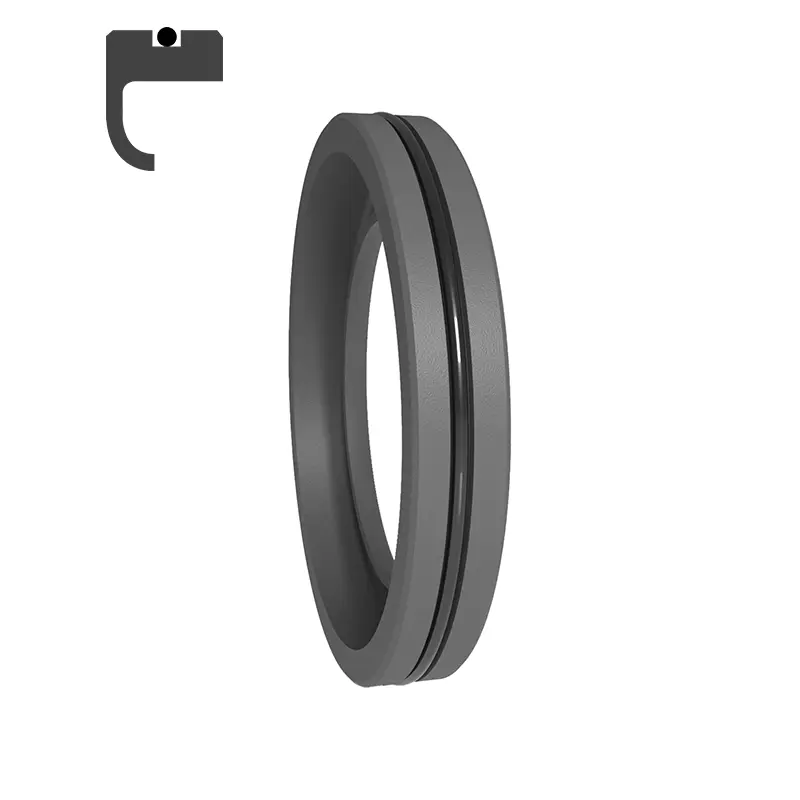

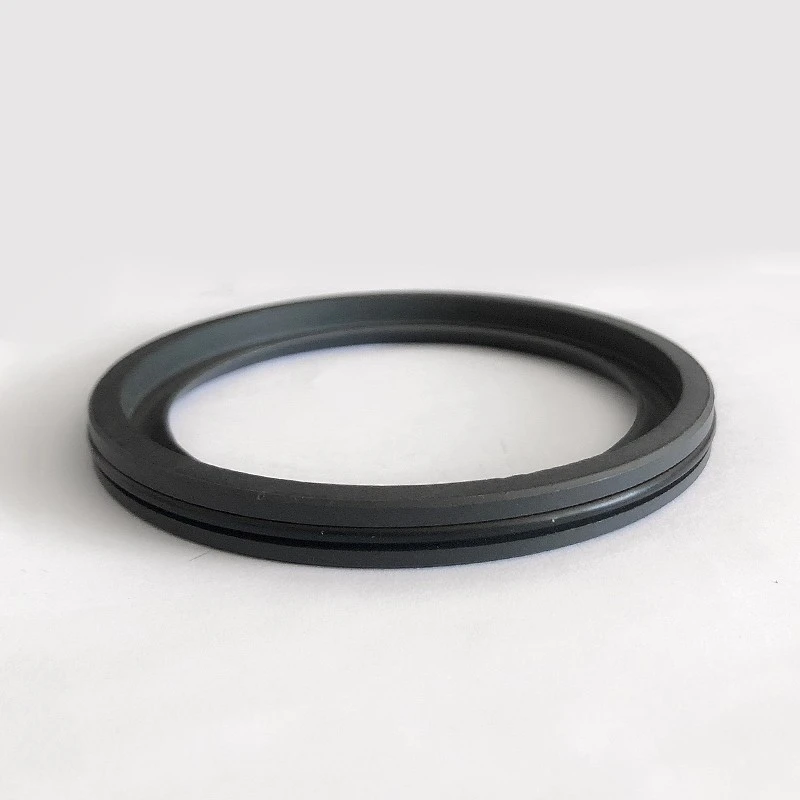

RC2065 seeria pakub pöörlevate võllide jaoks ühesuunalist rõhutihendit, millel on lihtne struktuur ja lihtne paigaldus. Materjalid võivad olla nitriilkumm (NBR) või fluorosubber (FKM).

Ruichen Seali erinevatel pitseritel on kõrge eluea omadused, madal hõõrdumine, suurepärane tihendus ja kompaktne struktuur. Neid kasutatakse laialdaselt hüdrosüsteemides, pneumaatilistes seadmetes, veesurveseadmetes, kõrgsurve pöörlevate masinate ja tööstusseadmete jms korral, pakkudes teile usaldusväärseid suure jõudlusega tihenduslahendusi.

Tooteomadused ja rakendused:

Tooteomadused:

Pikk eluiga: kvaliteetsed materjalid ja konstruktsiooniline disain pikendavad kasutusaega.

Madal hõõrdumine: PTFE ja PU -materjalid vähendavad jooksutakistust ja parandavad tõhusust.

Hea tihendamine: spetsiaalne huule- ja õlimahuti kujundus tagab suurepärase tihendi jõudluse.

Kompaktne struktuur: väikese ruumi kujundus, mis sobib mitmesuguste paigalduskeskkondade jaoks.

Laialdaselt rakendatav: sobib hüdrauliliseks, pneumaatiliseks, veerõhuks ja kõrgsurveks, suure kiiruse, madala kiiruse ja muude töötingimuste jaoks.

Rakendusalad:

Hüdrosüsteem, pneumaatilised seadmed, veesurveseadmed.

Kõrgsurve pöörlevad masinad, madala kiirusega raskekoormusega seadmed.

Tööstusseadmed, insenerimasinad, auto- ja kosmose- ja muud põllud.

Materjali valik:

1. Vastava O-rõnga materjali saab valida: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.

2. tihendusrõnga materjal: standardmaterjal PTFE4, muud valikulised materjalid PTFE1, PTFE2, PTFE3, PTFE5.

RCX18 Materjal: HPU.

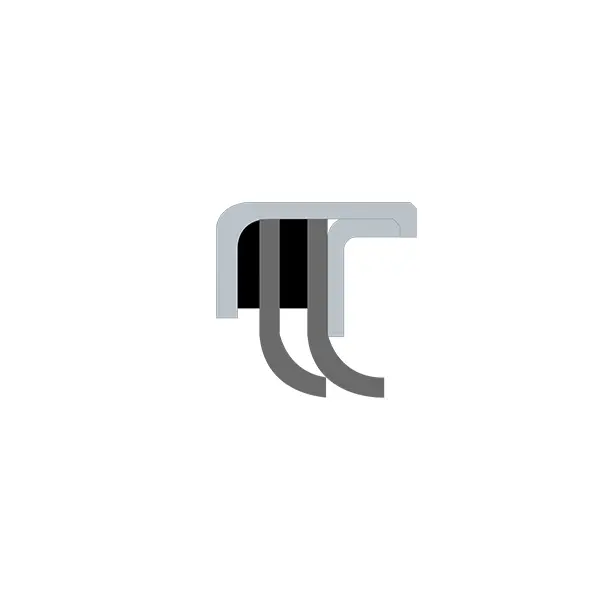

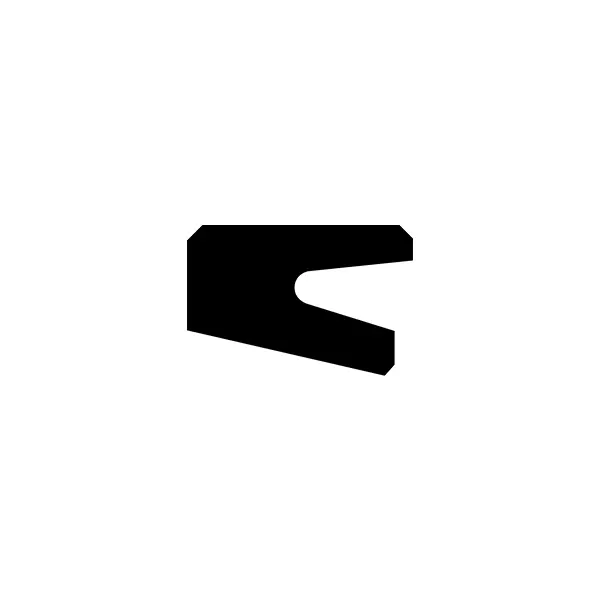

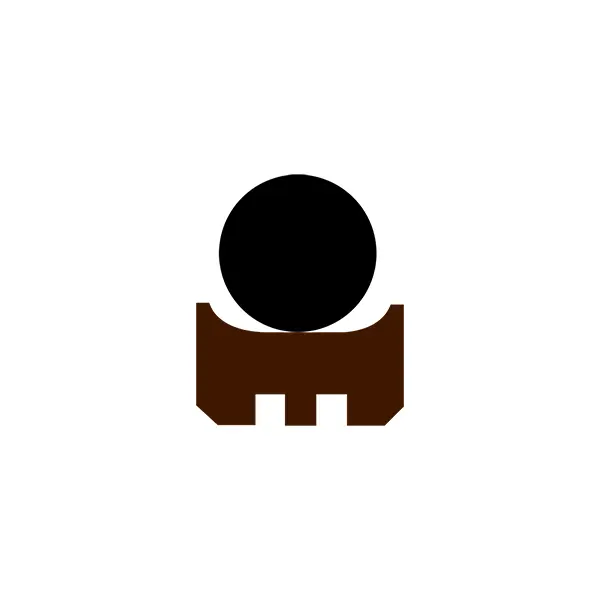

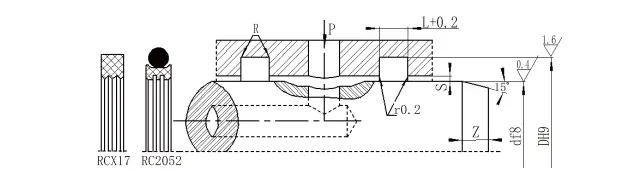

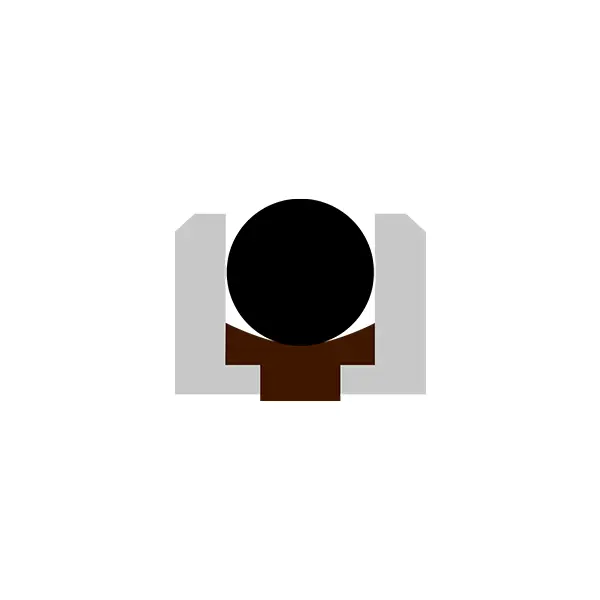

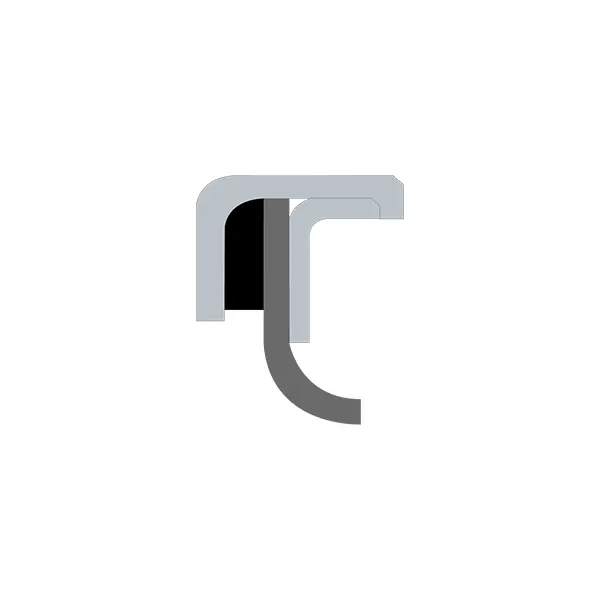

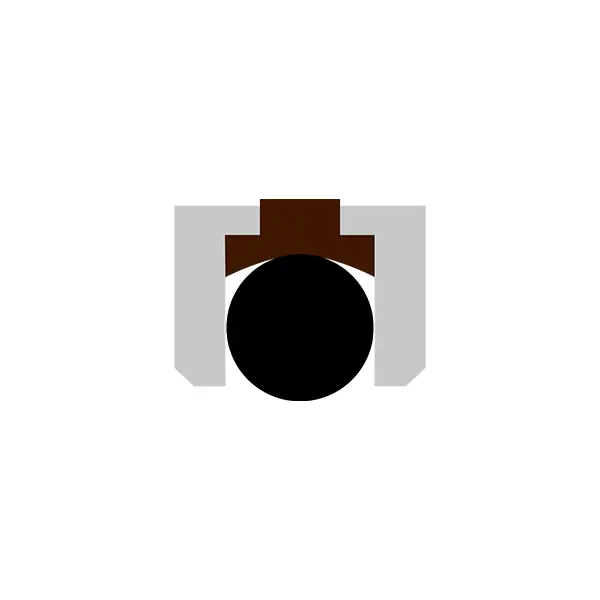

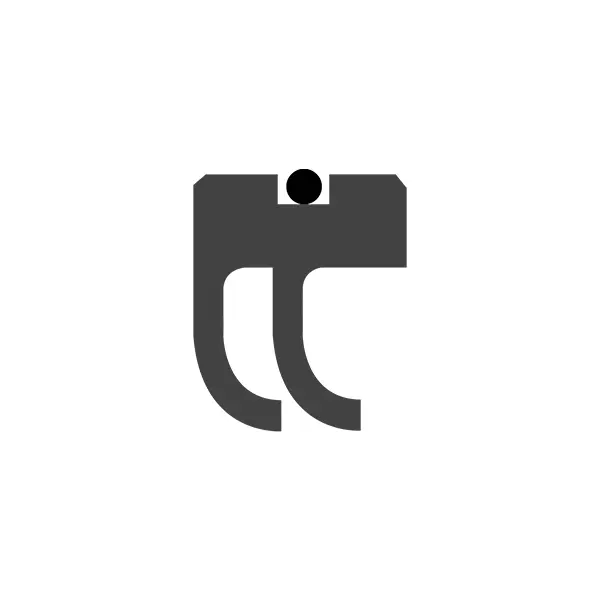

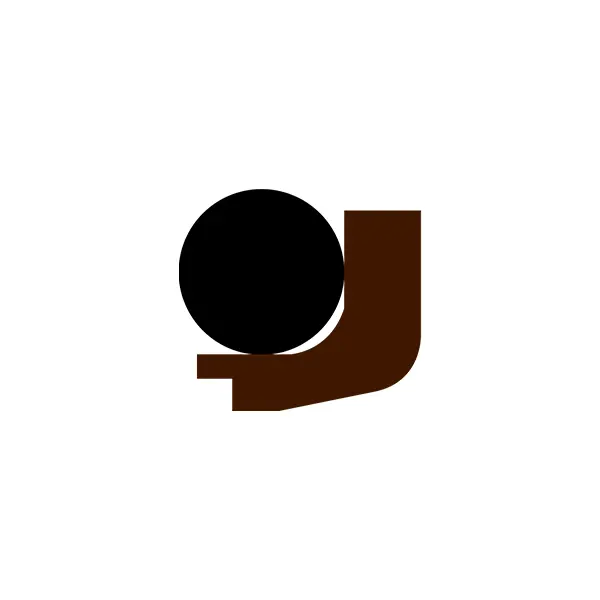

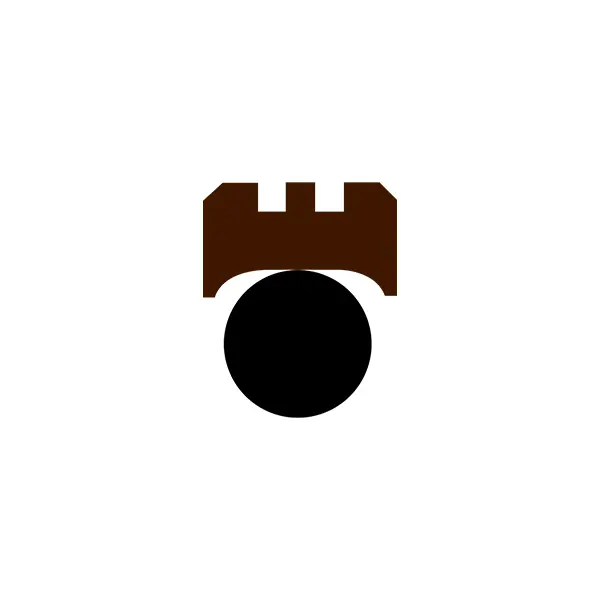

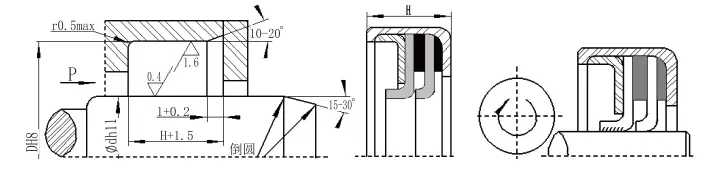

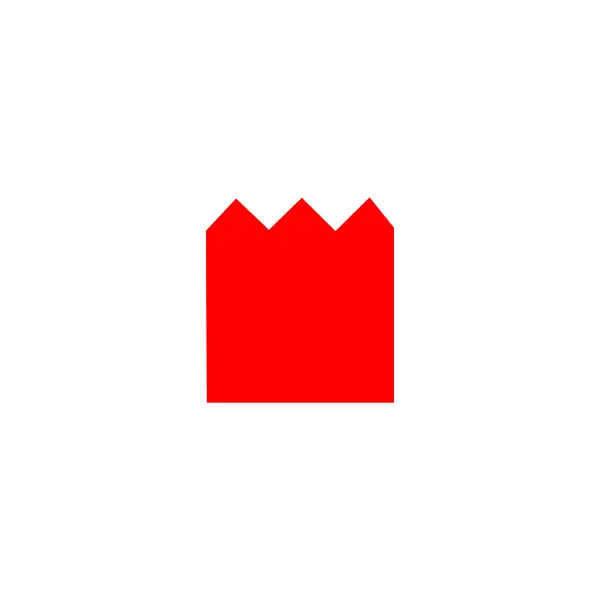

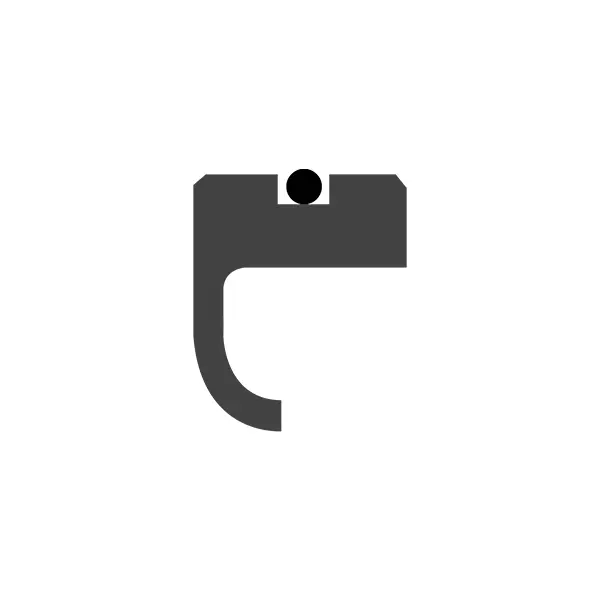

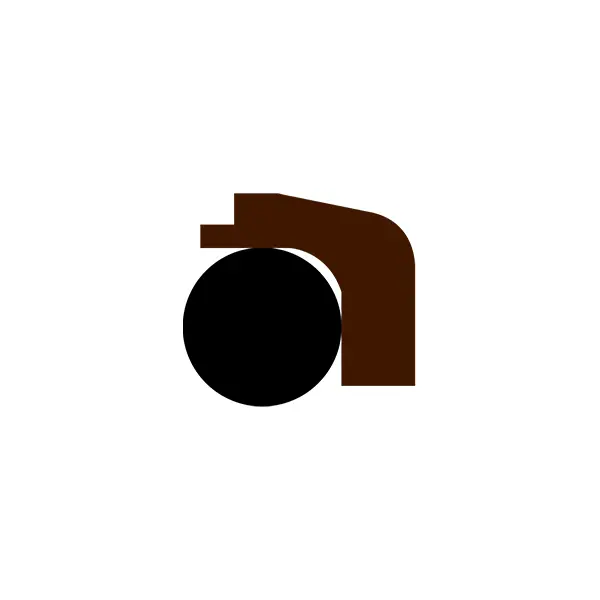

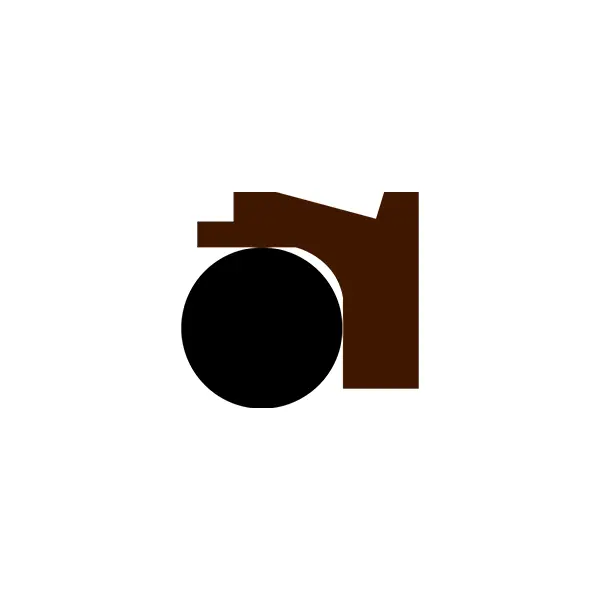

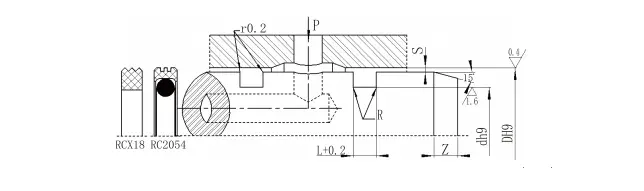

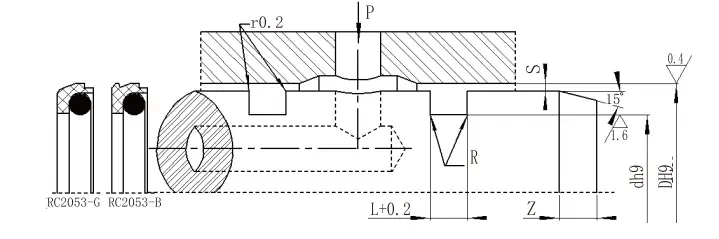

Struktuuriskeem

Tellimismudel RC2052-80X91X4.2-PTFE3-RO1 mudel-DXDXL-Material Code tellimismudel RCX17-80X91X4.2-HPU mudel-Dxdxl-Material Code

Tellimismudel RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-Material Code Tellimudel RCX18-80X69X4.2-HPU Model-D*D*l Material Code

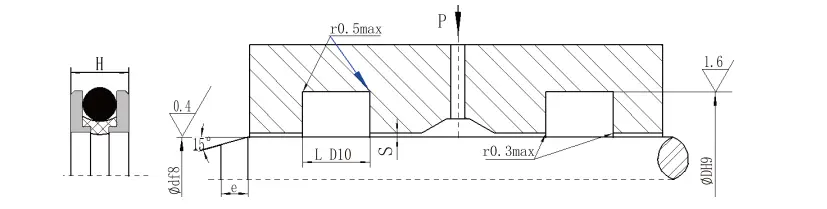

RDI paigaldamise mõõtmed

df8	DH9	L D10	H	Lõhe s
df8	DH9	L D10	H	0-10MPa	10-36MPA
50-79	d+10	5	4.5	0,4-0,3	0,3-0,25
80-109	D+13,8	7.5	7	0,45-0,35	0,35-0,3
110-299	d+20	10	9.5	0,55-0,45	0,45-0,35
300-600	D+24	13	12.5	0,6-0,55	0,55-0,45
> 600	Palun pöörduge meie ettevõtte poole

Faaktori pikkus

Varda läbimõõt vahemik	Jagandi pikkus E ≥
50-56	6
57-100	7
101-290	10
291-600	15

RDA Paigaldusmõõtmed

DH8	DH9	L D10	H	Lõhe s
DH8	DH9	L D10	H	0-10MPa	10-36MPA
50-124	D-16	8	7.5	0,45-0,35	0,35-0,3
125-199	D-20	10	9.5	0,55-0,45	0,45-0,35
200-600	D-26	13	12.5	0,6-0,55	0,55-0,45

Faaktori pikkus

Varda läbimõõt vahemik	Jagandi pikkus E ≥
50-95	7
96-190	10
191-300	12
301-600	15

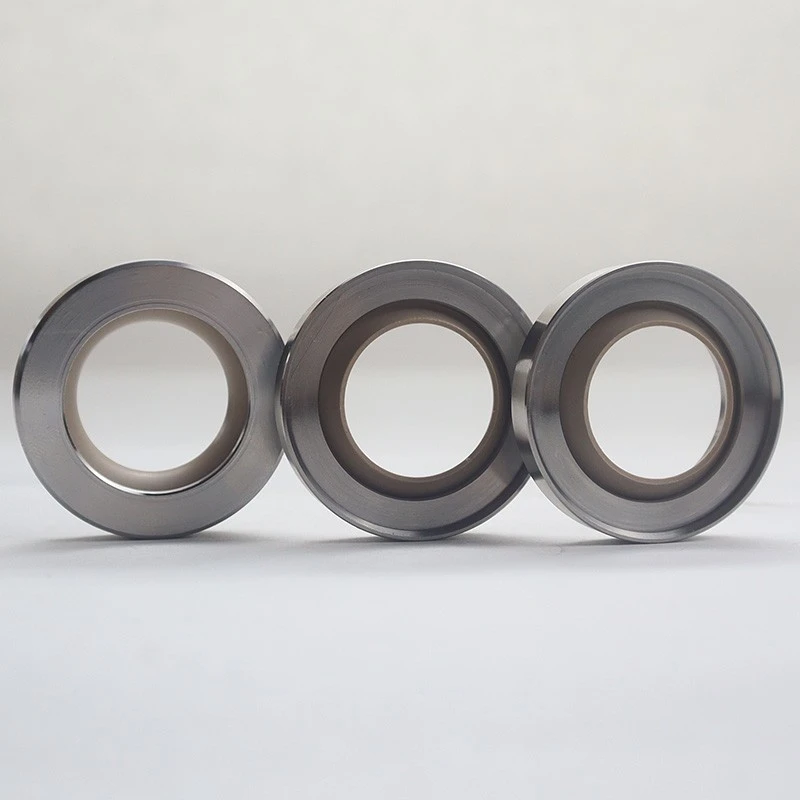

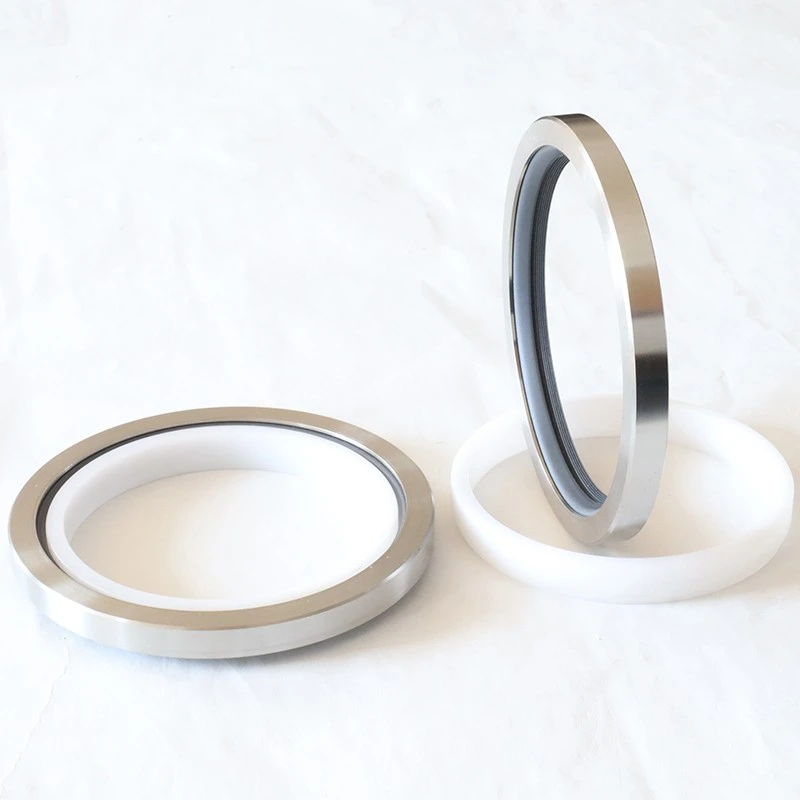

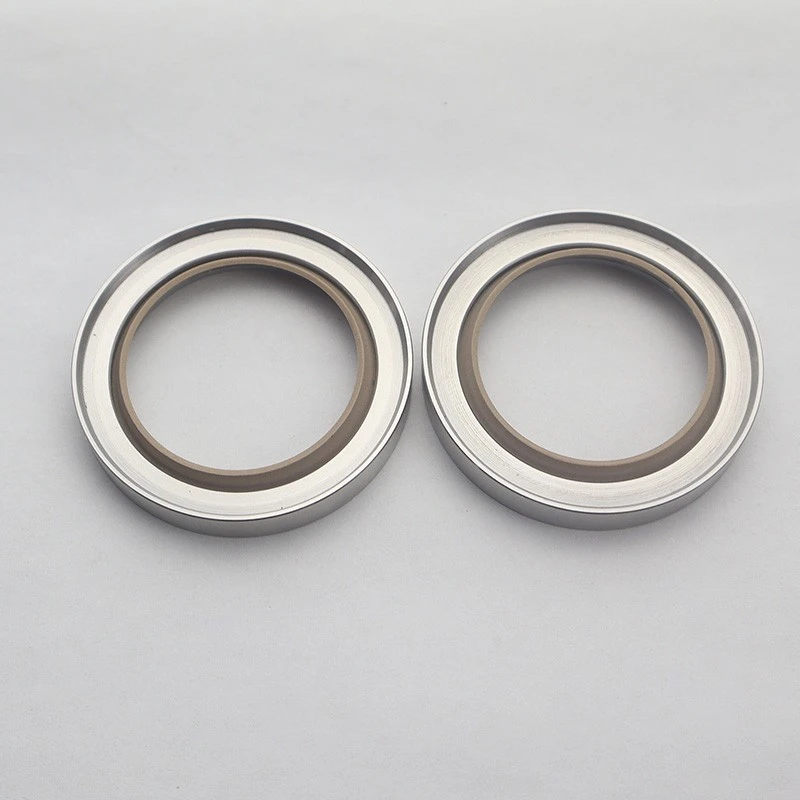

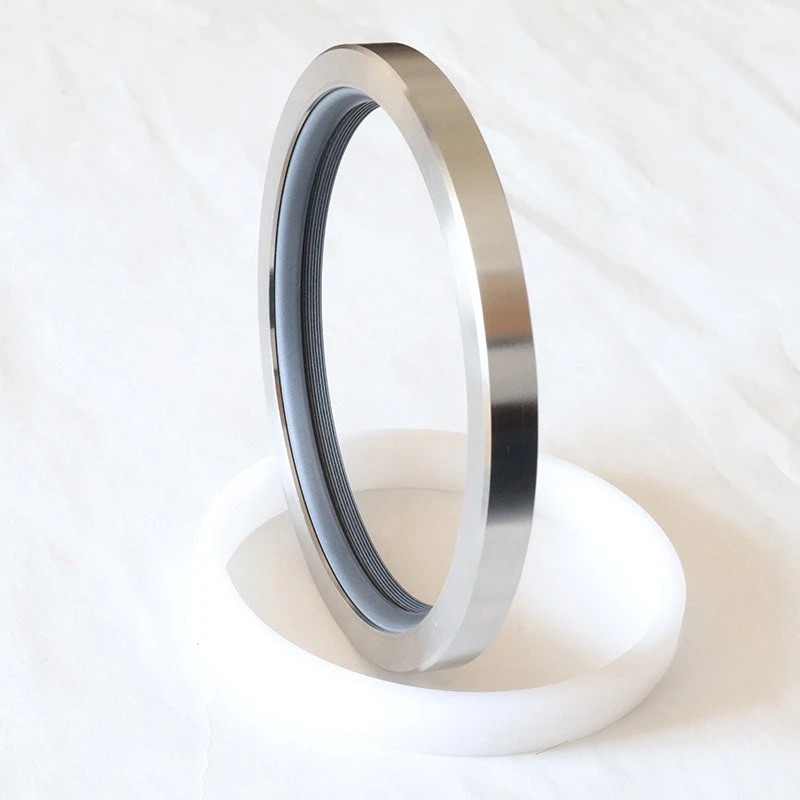

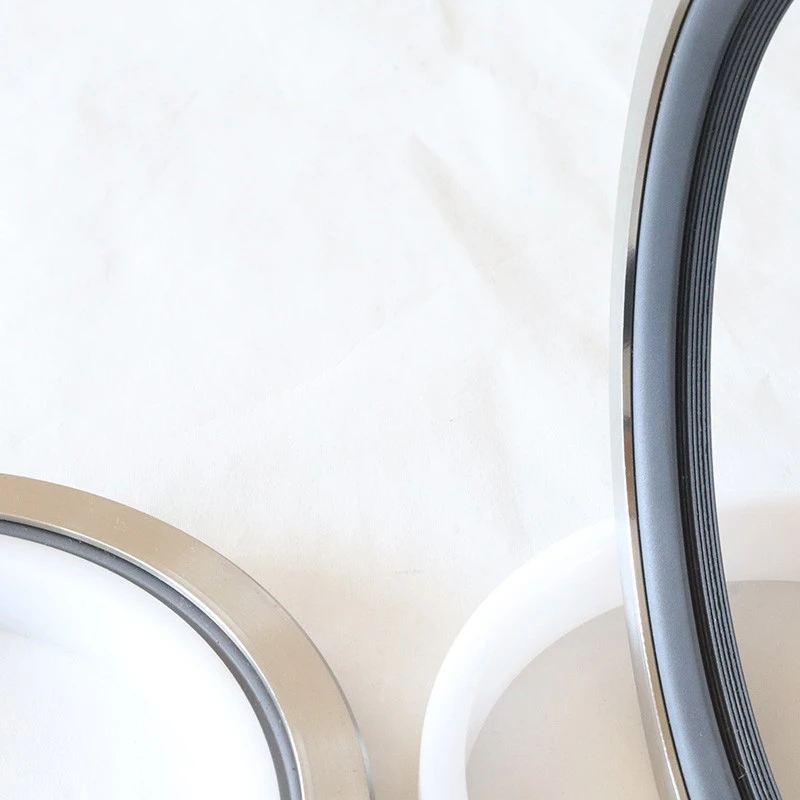

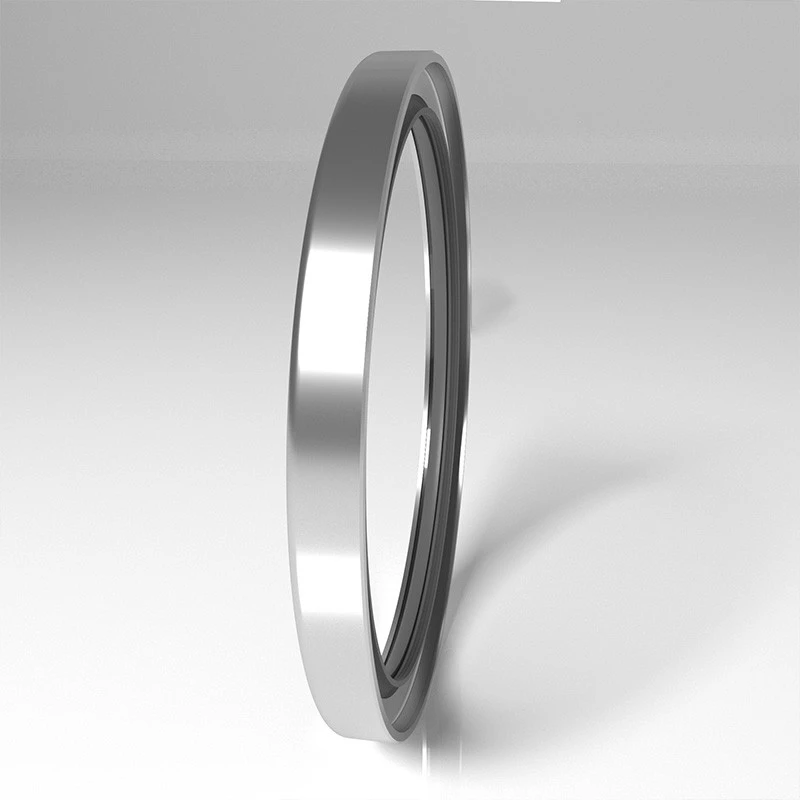

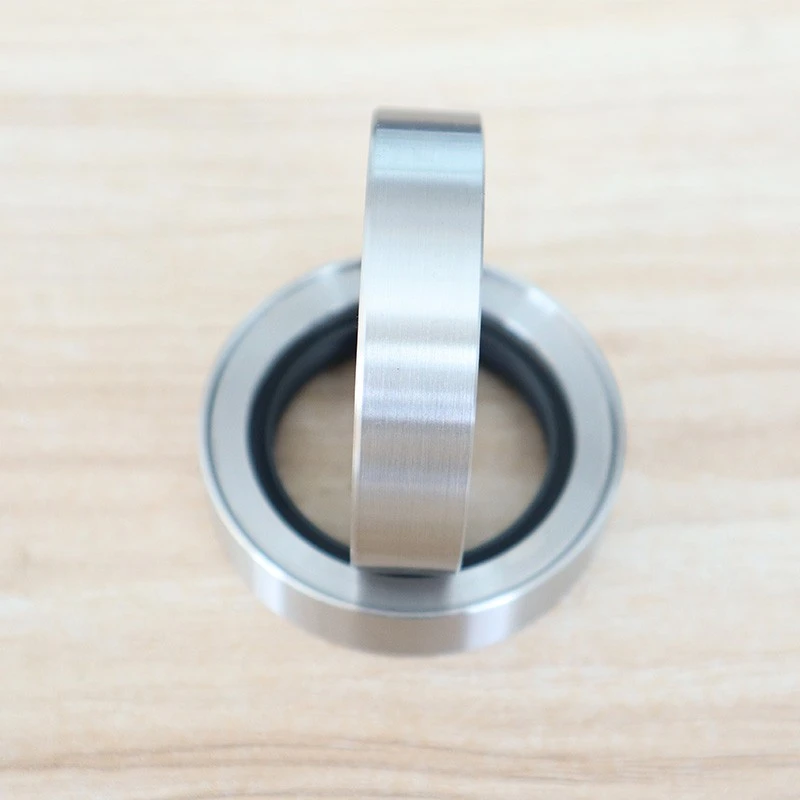

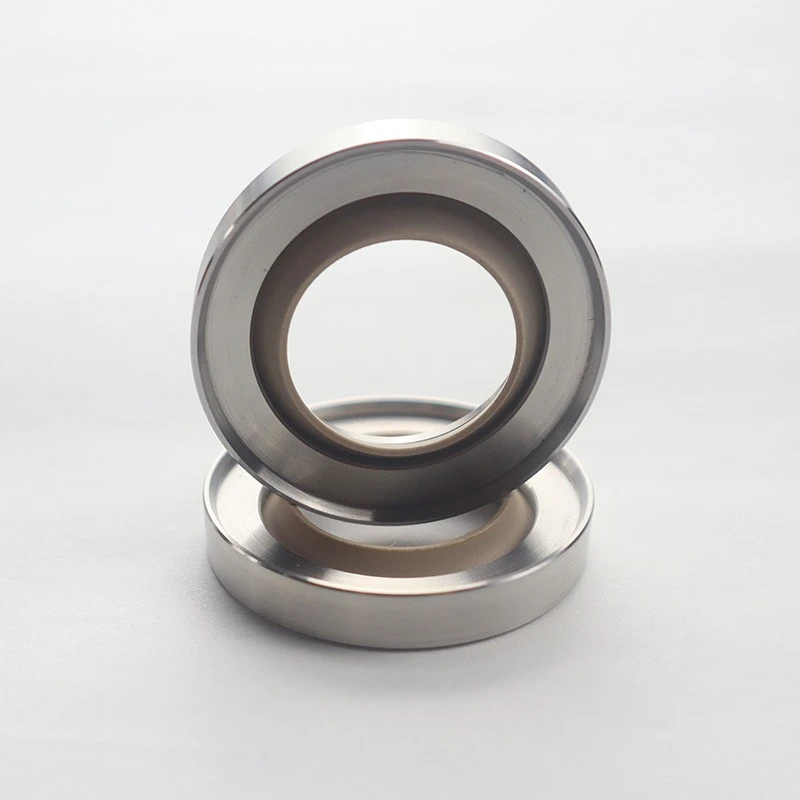

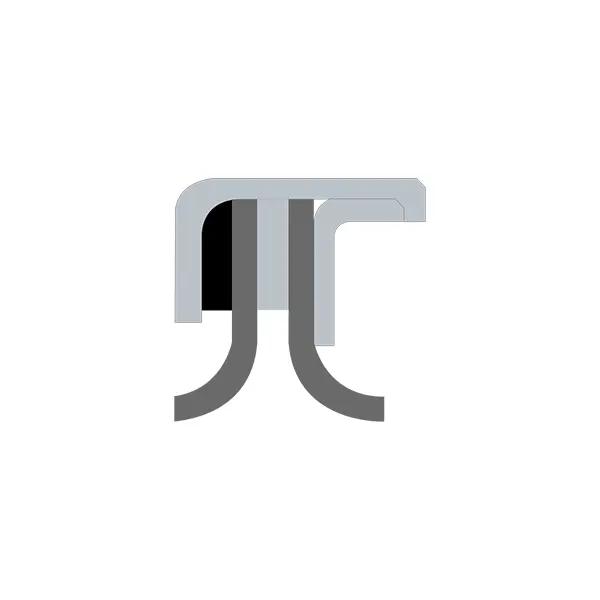

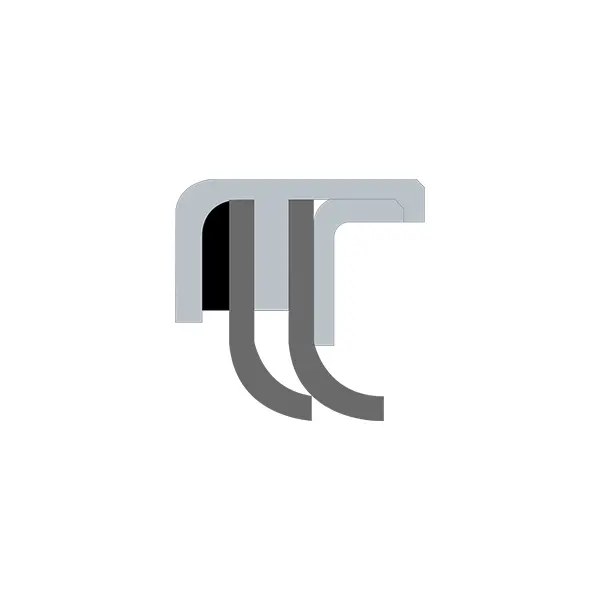

RCS -tüüpi PT Fe toiteõli tihend (PTFE õlitihend)

RC2057 TÜÜP täis PT FE õlitihend

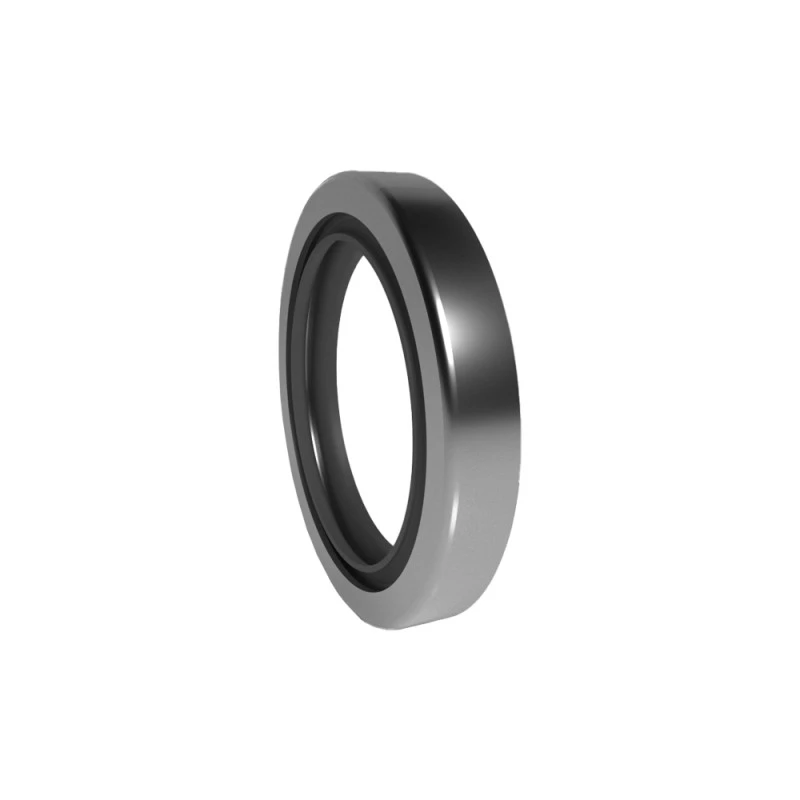

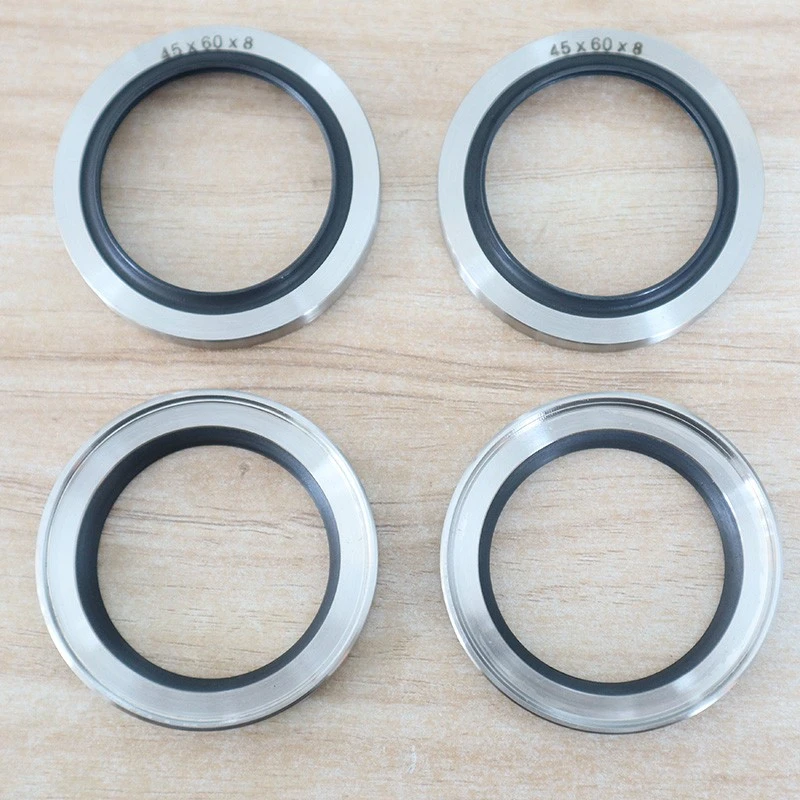

RCS -tüüpi PTFE toiteõli tihend koosneb metallraamist, PTFE tihendihuult ja sisemise staatilise tihendist. See jaguneb tüübiks, B -tüüpi, C -tüüpi, D tüüpi jne. RC2057 Tüüp Full PTFE õlitihend jaguneb tüübi- ja B -tüüpi, mis sobib eriti puhkuseks, kus traditsioonilised õlitihendid ei suuda nõudeid täita. Funktsioonid:

1. keemiline korrosioonikindlus

2. lai temperatuurivahemik

4. madal hõõrdumine minimaalse energiatarbimise saavutamiseks

5. Sobib suurejoonelise kiiruse jaoks

6. Pole kleepumist, madal vastupidavus käivitamisele pärast pikaajalist seiskamist

7. Sobib pöörlevate võllide jaoks, mida pole karastatud (mõistlik valik PTFE huule)

8. sobib kõrgema rõhuga sündmusteks

Ⅰ. Tüüpilised rakendused:

Pöördkompressorid, kruvikompressorid, käigukast/käigukastid, puhurid, mootorid, tööpinkide pumbad, hüdraulilised mootorid, tsentrifuugid jne.

Ⅱ. Paarituspindade kõvadusnõuded

Soovitatav kõvadus: HRC ≥ 58. Vajalik kõvadus on seotud paljude teguritega. Pehme pöörlevad võllid on rakendatavad ka madala rõhu ja madala kiirusega olukordades. Pehmete metallide jaoks on soovitatav PTFE6 huuleplaadid.

Ⅲ. Pindade paarituspindade kvaliteedinõuded

RA = 0,2-0,63 A Rz = 1-3um Rmax = 1-4um

Ristlõike kuju	Mudel	Surve (MPA)	Temperatuur (℃)	Kiirus (m/s)	Vahend
	RCS-A	0.5	-35 ~+200	40	Nafta, gaas, vesi jne.
	RCS-B	2	-35 ~+200	20	Nafta, gaas, vesi jne.
	RCS-C	1	-35 ~+200	20	Nafta, gaas, vesi jne.
	RCS-D	2	-35 ~+200	20	Nafta, gaas, vesi jne.
	RC2057-A	0.5	-35 ~+200	30	Peaaegu kogu meedia
	RC2057-B	2	-35 ~+200	20	Peaaegu kogu meedia

Ⅳ. Vedeliku võimsuse spiraalvoolu muster:

RCS-D tüüp võtab tihendusvõime parandamiseks kasutusele spiraalvoolu mustri struktuuriga huuleplaadi. Pöörleval võllil lastakse pöörleda ainult ühes suunas.

RC20658 Paigaldusmõõtmed

Mudel	df8	DH9	L D10	Smaksimaalne
RC2065A	400-3000	D+16,8	15.1	1.2
RC2065	400-3000	D+17,5	15.1	1.2
> 3000	Palun pöörduge meie ettevõtte poole

Faaktori pikkus

Varda läbimõõt vahemik	Jagandi pikkus E ≥
400-1000	15
1001-2000	20
2001-3000	25

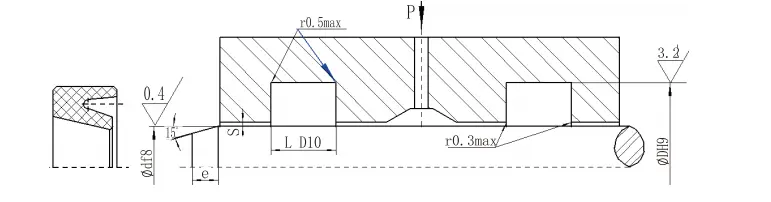

Spetsifikatsioonid ja mõõtmed:

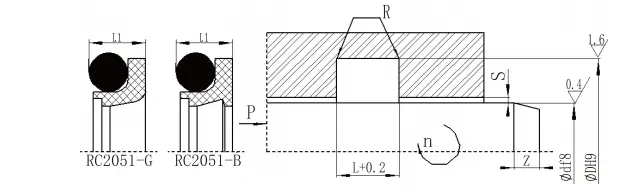

D F8 Standard RC2051	D F8 Kerge koormus RC2051-Q	D F8 Raske koormus RC2051-Z	D H9	L^+0,2	L1	Rmaksimaalne	S_maksimaalne			Z_min	d₀
D F8 Standard RC2051	D F8 Kerge koormus RC2051-Q	D F8 Raske koormus RC2051-Z	D H9	L^+0,2	L1	Rmaksimaalne	<10MPa	<20MPa	<40MPa	Z_min	d₀
-	5 ~ 15,9	-	D+4,5	3. 1	2.8	0.3	0.3	0.2	0. 15	3	1.8
5 ~ 15,9	16 ~ 38,9	-	D+6,3	4.0	3.7	0.4	0.4	0.25	0. 15	4	2.65
16 ~ 38,9	39 ~ 107,9	5 ~ 15,9	D+8,2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39 ~ 107,9	108 ~ 670,9	16 ~ 38,9	D+11,7	7.6	7. 1	0.5	0.5	0.3	0.2	7	5.30
108 ~ 670,9	671 ～ 999	39 ~ 107,9	d+15,5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671 ～ 999	1000 ~ 1599	108 ~ 670,9	D+19.4	12. 1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000 ~ 1599	≥1600	671 ～ 999	d +22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0

Märkus. 1. Võlli läbimõõdu ≤30 mm korral on soovitatav kasutada avatud soone. Kerge koormuse tüüpi on lihtsam suletud soone paigaldada.

2. On soovitatav, et pöörleva võlli pinna kõvadus oleks HRC> 58.

RC2053

Avavahemik D H9	Soone läbimõõt d H9	Soone laius L+0,2	Pitseri kõrgus L1	Ümardatud nurgad Rmaksimaalne	Radiaalne kliirens s			Ehtsus Zmin	O-rõnga traadi läbimõõt D0
Avavahemik D H9	Soone läbimõõt d H9	Soone laius L+0,2	Pitseri kõrgus L1	Ümardatud nurgad Rmaksimaalne	<10MPa	<20MPa	<40MPa	Ehtsus Zmin	O-rõnga traadi läbimõõt D0
8 ~ 12	D-4,5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
13 ~ 24	D-6.3	4	3.7	0.4	0.4	0.25	0.15	4	2.65
25 ~ 51	D-8,2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
52 ~ 127	D-11,7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
128 ~ 500	D-155.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
501 ~ 1600	D-13,4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.6

Märkus. 1. Võlli läbimõõdu ≤ 30 mm jaoks on soovitatav avatud soon.

RC2052

Võlli läbimõõt vahemik D F8	Soone läbimõõt D H9	Soone laius L^+0,2	Radiaalne kliirens s_maksimaalne		Ümardatud nurgad R_maksimaalne	Ehistaja Z_min
Võlli läbimõõt vahemik D F8	Soone läbimõõt D H9	Soone laius L^+0,2	0 ~ 10MPa	10 ~ 20MPa	Ümardatud nurgad R_maksimaalne	Ehistaja Z_min
6 ~ 18	D+4,9	2.2	0.15	0.1	0.4	2
19 ~ 37	d+7,5	3.2	0.2	0.15	0.6	3
38 ~ 199	d+11,0	4.2	0.25	0.2	1.0	4
200 ~ 255	d+15,5	6.3	0.3	0.25	1.3	5
256 ~ 649	D+21.0	8.1	0.3	0.25	1.8	7
650 ~ 1500	d+28.0	9.5	0.45	0.3	2.0	8

Märkus. 1. Võlli läbimõõdu ≤ 30 mm jaoks on soovitatav avatud soon.

2. Surve korral> 30 MPa kasutab tihendi juurte pindala H8/F8 tolerantsust.

RC2054

Avavahemik D H9	Soone läbimõõt d H9	Soone laius L^+0,2	Radiaalne kliirens s_maksimaalne		Ümardatud nurgad R_maksimaalne	Ehistaja Z_min
Avavahemik D H9	Soone läbimõõt d H9	Soone laius L^+0,2	0 ~ 10MPa	10 ~ 20MPa	Ümardatud nurgad R_maksimaalne	Ehistaja Z_min
8 ~ 39	D-4.9	2.2	0.15	0.1	0.4	2
40 ~ 79	D-7,5	3.2	0.2	0.15	0.6	3
80 ~ 132	D-11,0	4.2	0.25	0.2	1.0	4
133 ~ 329	D-155.5	6.3	0.3	0.25	1.3	5
330 ~ 669	D-21.0	8.1	0.3	0.25	1.8	7
670 ~ 1500	D-28.0	9.5	0.45	0.3	2.0	8

Kõrgsurve pöörlemiskiiruste kohaldatavad töötingimused:

Profiil	Mudel	Surve (MPA)	Temperatuur (℃)	Võrdluskiirus (m/s)	Võrdlus PV väärtus Mpa.m/s	Meedium
	RC2051-B	≤70 (standard)	-35 ~+100 (sobiv O-rõngas NBR)	<2	≤5	Hüdrauliline õli, emulsioon, vesi, gaas jne. Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC2051-B	≤30 (suur kiirus)	-20 ~+200 (sobiv O-rõngas FKM)	<6	≤5
	RC051-G	≤70 (standard)	-35 ~+100 (sobiv O-rõngas NBR)	<2	≤5	Hüdrauliline õli, emulsioon, vesi, gaas jne. Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC051-G	≤30 (suur kiirus)	-20 ~+200 (sobiv O-rõngas FKM)	<6	≤5
	RC2053-B	≤70 (standard)	-35 ~+100 (sobiv O-rõngas NBR)	<2	≤5	Hüdrauliline õli, emulsioon, vesi, gaas jne. Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC2053-B	≤30 (suur kiirus)	-20 ~+200 (sobiv O-rõngas FKM)	<6	≤5
	RC2053-G	≤70 (standard)	-35 ~+100 (sobiv O-rõngas NBR)	<2	≤5	Hüdrauliline õli, emulsioon, vesi, gaas jne. Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC2053-G	≤30 (suur kiirus)	-20 ~+200 (sobiv O-rõngas FKM)	<6	≤5
	RC2052	≤40	-35 ~+100 (sobiv O-rõngas NBR)	≤2	≤2,5	Hüdrauliline õli, emulsioon, vesi, gaas jne. Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC2052	≤40	-20 ~+200 (sobiv O-rõngas FKM)	≤2	≤2,5
	RCX17	≤20	-35 ~+100	≤0,5	-	Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC2054	≤40	-35 ~+100 (sobiv O-rõngas NBR)	≤2	-	Hüdrauliline õli, emulsioon, vesi, gaas jne. Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RC2054	≤40	-20 ~+200 (sobiv O-rõngas FKM)	≤2	-
	RCX18	≤20	-35 ~+100	≤0,5	-	Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RDI	<36	-35 ~+100	<0,5	-	Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RDA	<36	-35 ~+100	<0,5	-	Hüdrauliline õli, emulsioon, vesi, gaas jne.
	RCS-A	0.5	-35 ~+200	40	≤6	Õli, vesi, gaas jne.
	RCS-B	2	-35 ~+200	20	≤1	Õli, vesi, gaas jne.
	RCS-C	1	-35 ~+200	20	≤6	Õli, vesi, gaas jne.
	RCS-D	2	-35 ~+100	20	≤6	Õli, vesi, gaas jne.
	RC2057-A	0.5	-35 ~+200	30	≤6	Peaaegu kogu meedia
	RC2057-B	2	-35 ~+200	20	≤6	Peaaegu kogu meedia
	RC2065	1	-35 ~+200	6	≤1	Hüdrauliline õli, emulsioon, vesi, rasv jne.
