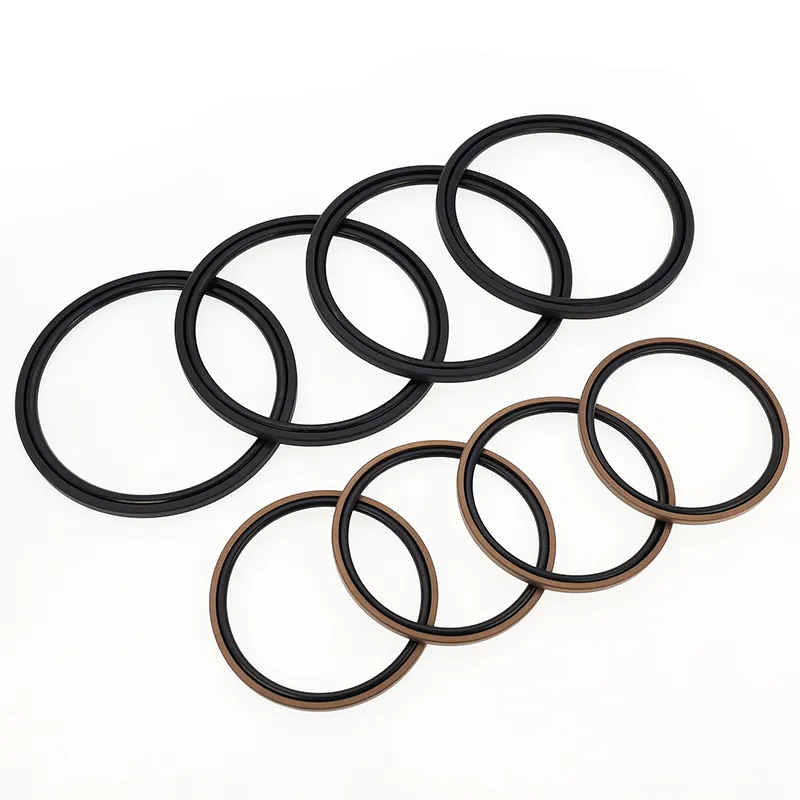

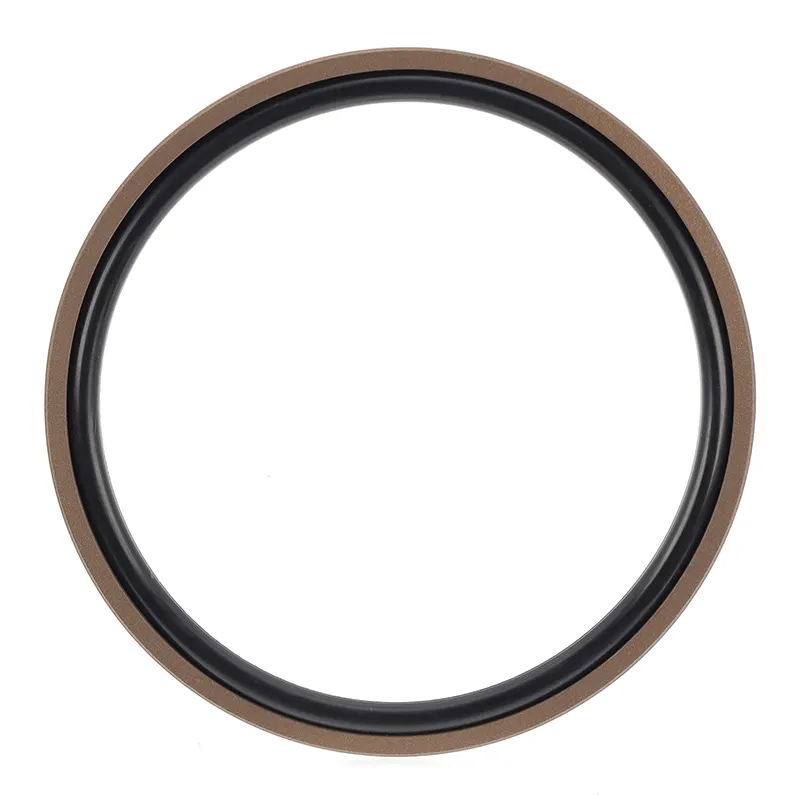

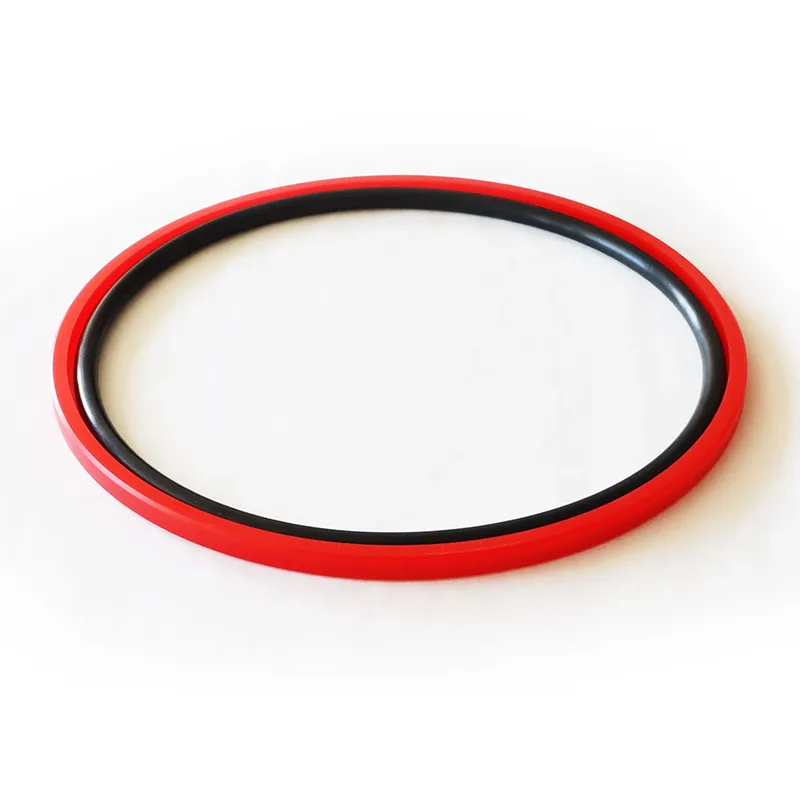

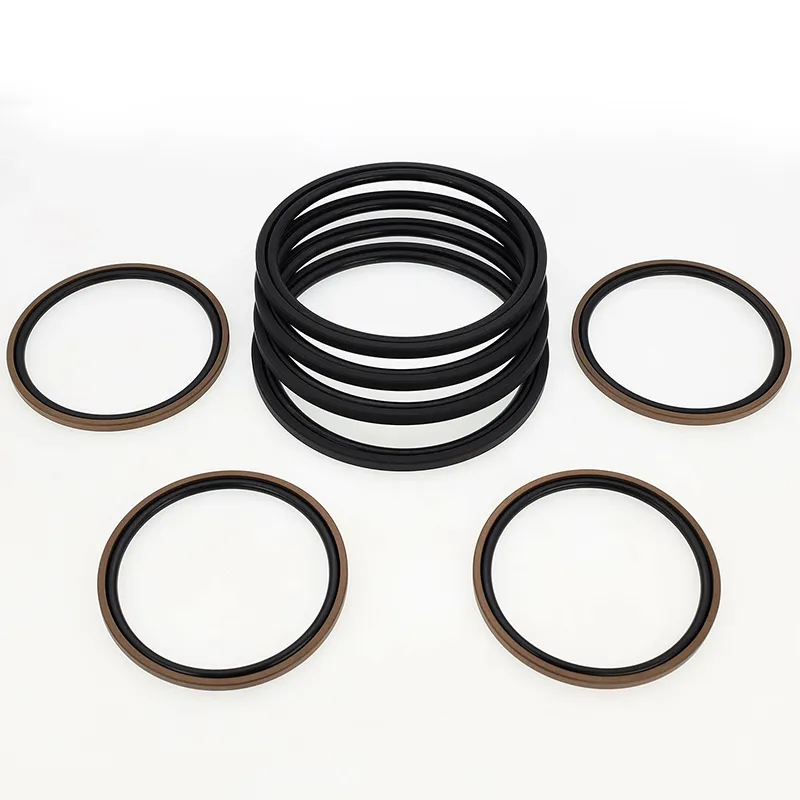

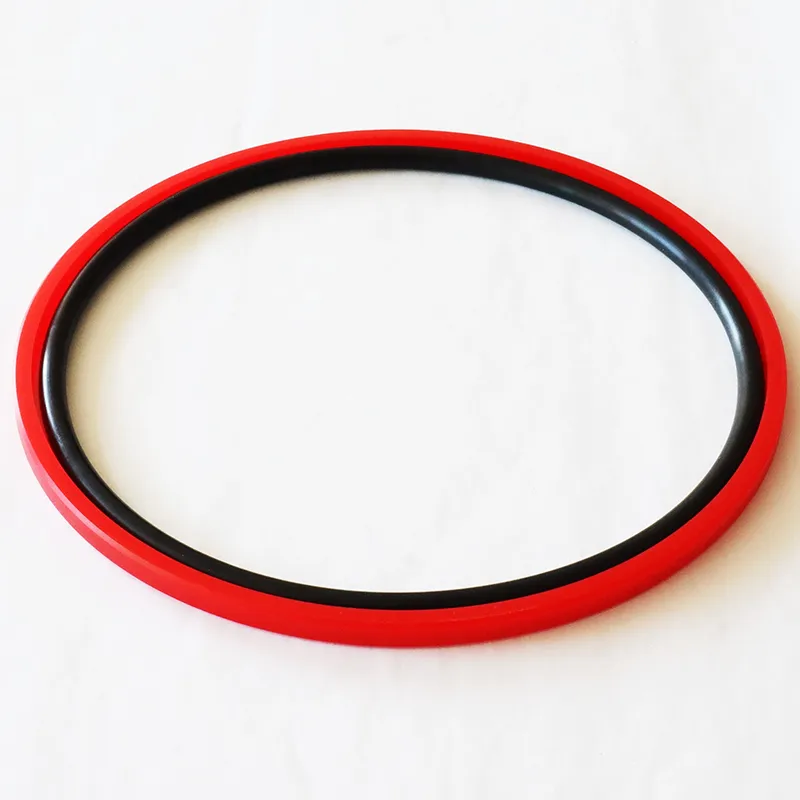

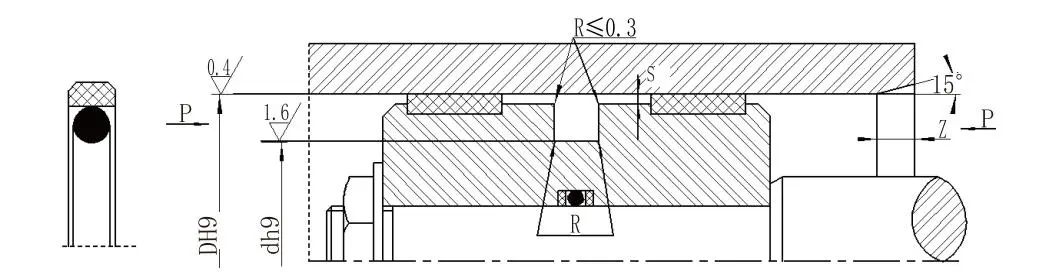

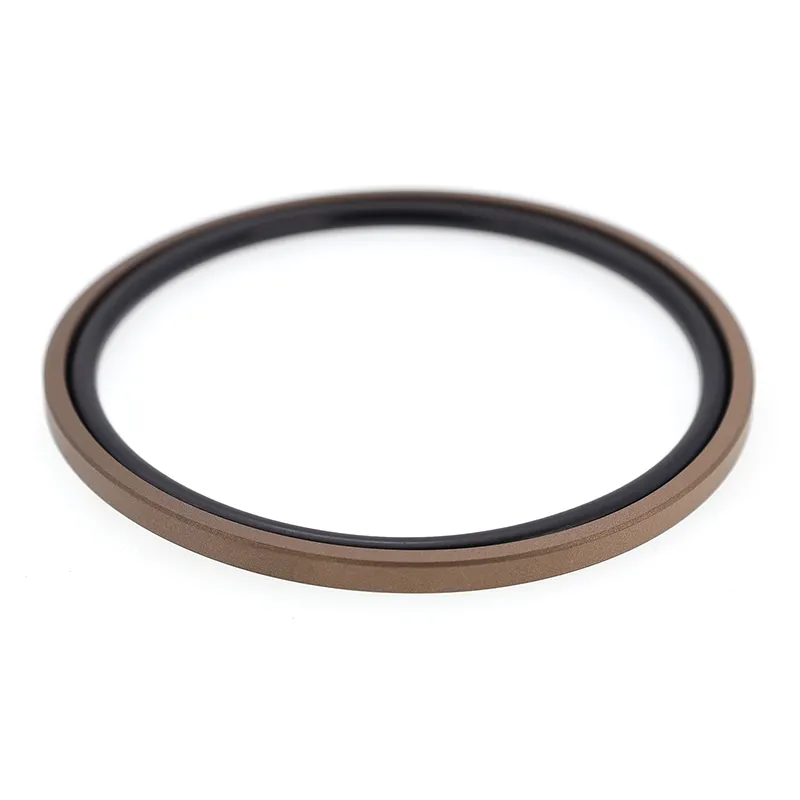

Kolbide (ava) ruudukujuline kombineeritud tihend (Glyd Ring Seal) koosneb PTFE-ga täidetud ristkülikukujulisest tihendusrõngast ja O-rõngast. See sobib kahesuunaliseks survetihendiks edasi-tagasi hüdraulilisel liikumisel. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Tavaliselt kasutatakse seda koos juhtrõngaga. Silindrite läbimõõduga alla 30 mm tuleks kasutada poolitatud (avatud) soone kujundust.
1. Madal hõõrdumine, madal starditakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning roome puudub;
2. kõrge rõhu stabiilsus rõhu all ja karmides tingimustes;
3. Pikk eluiga, sobib õlivabaks määrimiseks;
4. Sobib madala viskoossusega ainete, näiteks vee, tihendamiseks.
|
Rõhk Mpa |
Temperatuur ℃ |
Kiirus m/s |
Keskmine |
|
≤60 |
-35~+100 (O-rõngas NBR) |
≤6 |
Mineraalipõhine hüdroõli, leegiaeglustav vedelik (HFA/HFB), vesi jne. |
|
-20~+200 (O-rõngas FKM) |
1. Saadaolevad O-rõnga materjalid: R01 nitriilbutadieenkumm (NBR), R02 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal: PTFE3; muud saadaolevad materjalid hõlmavad PTFE2, PTFE4 ja PU.
Tellimismudel: RC61-40x29x4,2-PTFE3-R01; Tellimismudel: RC61-B-40x29x4,2-PTFE3-R02
RC61 - Glyd Ring; RC61-B – augu tihend; DxdxL – materjali kood
