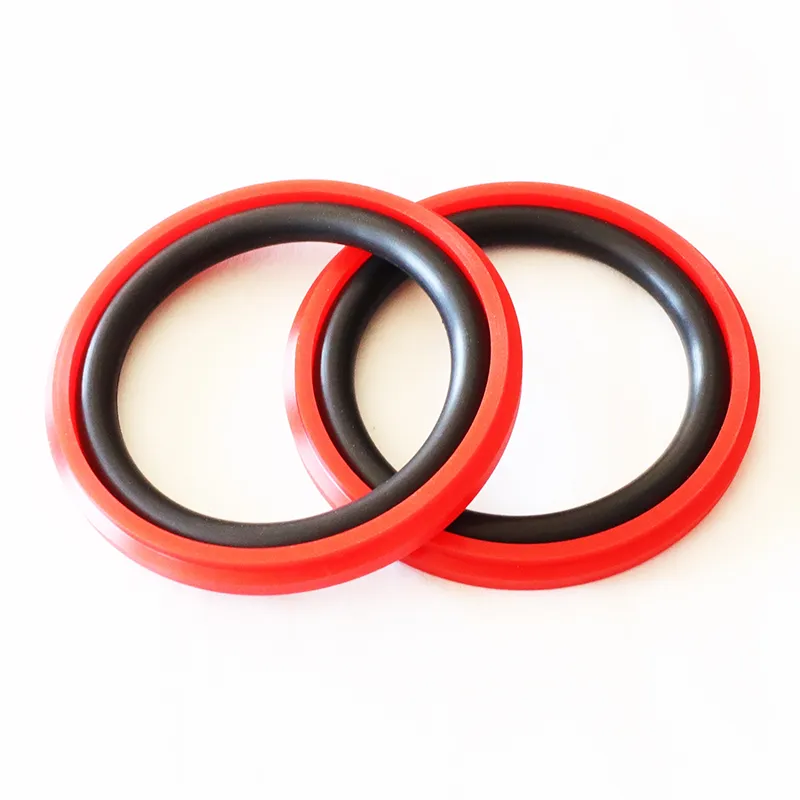

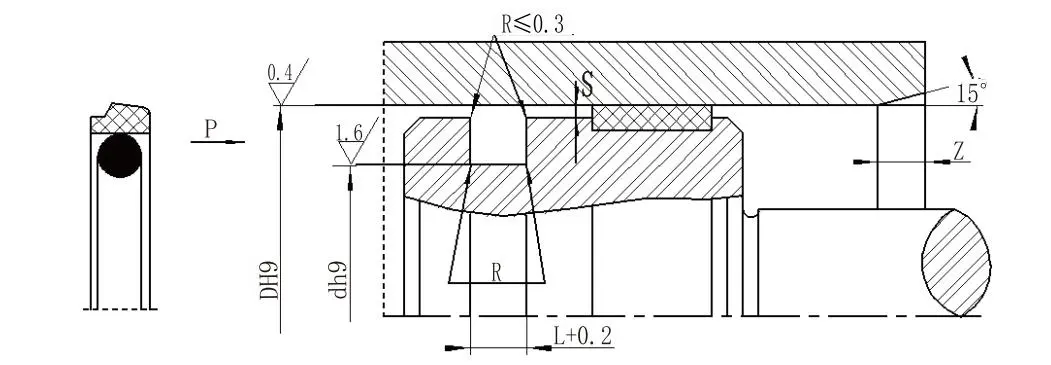

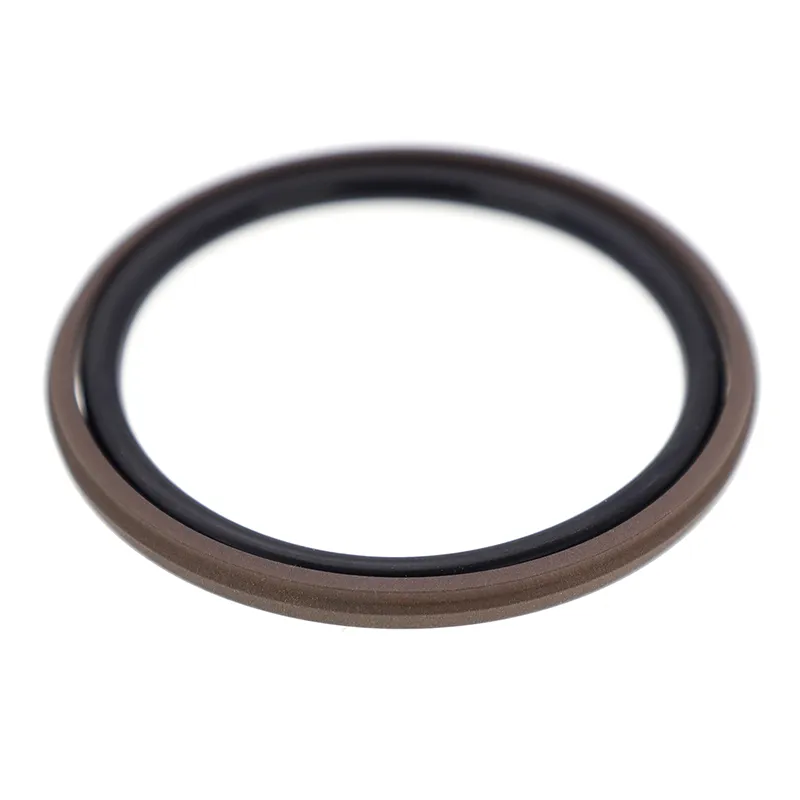

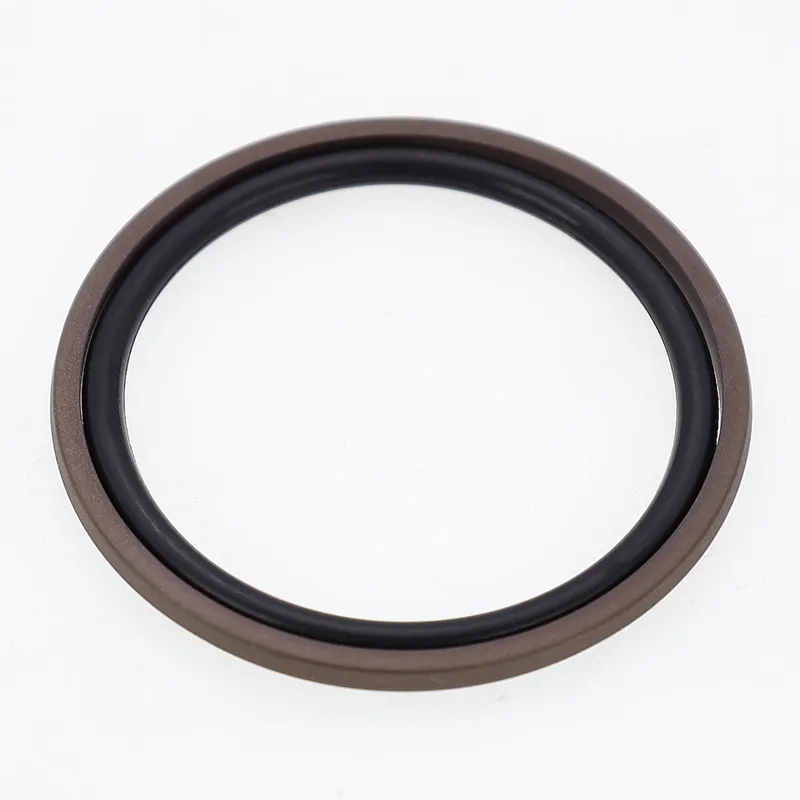

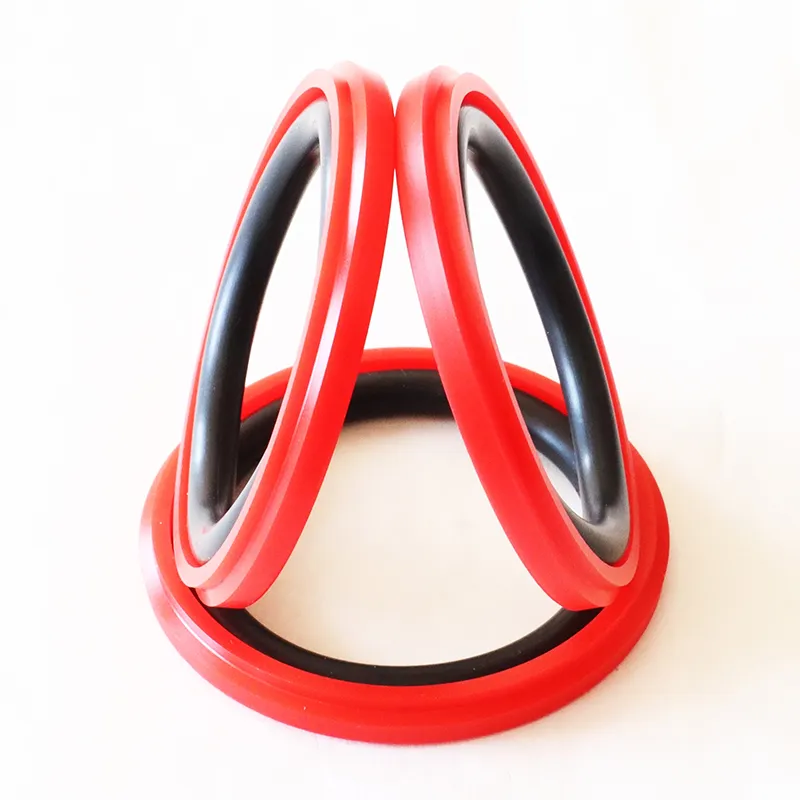

Kolbkolvi astmetihend koosneb PTFE-ga täidetud astmelisest tihendirõngast ja O-rõngast, mis sobib ühesuunaliseks survetihendiks edasi-tagasi liikuvate hüdrauliliste rakenduste korral. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Tavaliselt kasutatakse seda koos juhtrõngaga. Silindrite läbimõõduga alla 30 mm tuleks kasutada poolitatud (avatud) soone kujundust.
1. Madal hõõrdumine, madal starditakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning roome puudub;
2. väga stabiilne rõhk rõhu all ja karmides tingimustes;
3. pikk kasutusiga, sobib õlivabaks määrimiseks;
4. Sobib madala viskoossusega ainete, näiteks vee, tihendamiseks.
|
Rõhk Mpa |
Temperatuur ℃ |
Kiirus m/s |
Keskmine |
|
≤60 |
-35~+100 (O-rõngas NBR) |
≤6 |
Mineraalipõhine hüdroõli, leegiaeglustav vedelik (HFA/HFB), vesi jne. |
|
-20~+200 (O-rõngas FKM) |
1. Saadaolevad O-rõnga materjalid: R01 nitriilbutadieenkumm (NBR), R02 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal: PTFE3; muud saadaolevad materjalid hõlmavad PTFE2, PTFE4 ja PU.
Tellimismudel: RC61-40x29x4,2-PTFE3-R01; Tellimismudel: RC61-B-40x29x4,2-PTFE3-R02
RC61 - Glyd Ring; RC61-B – augu tihend; DxdxL – materjali kood
