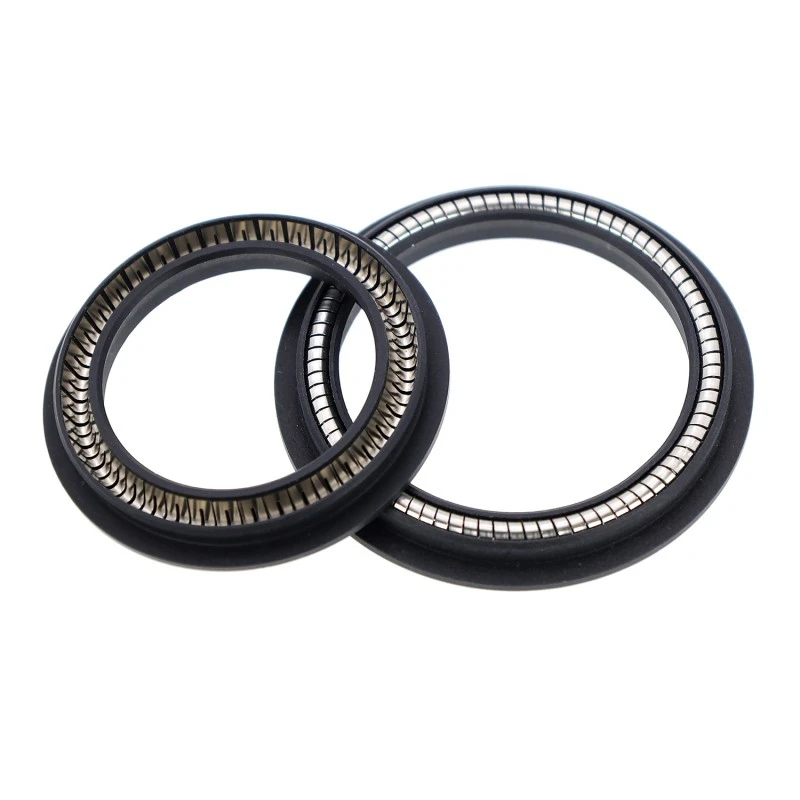

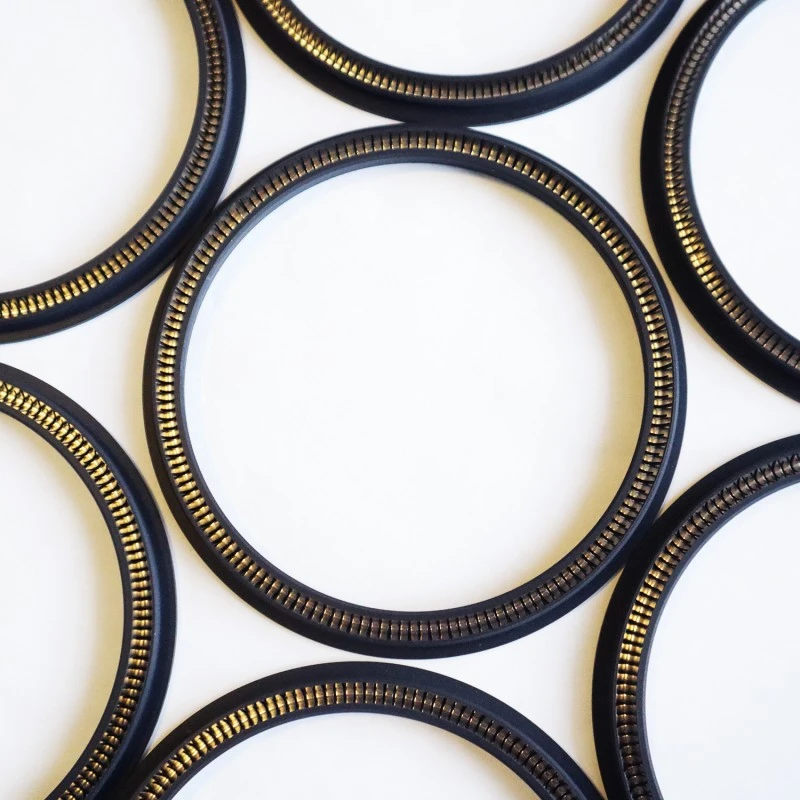

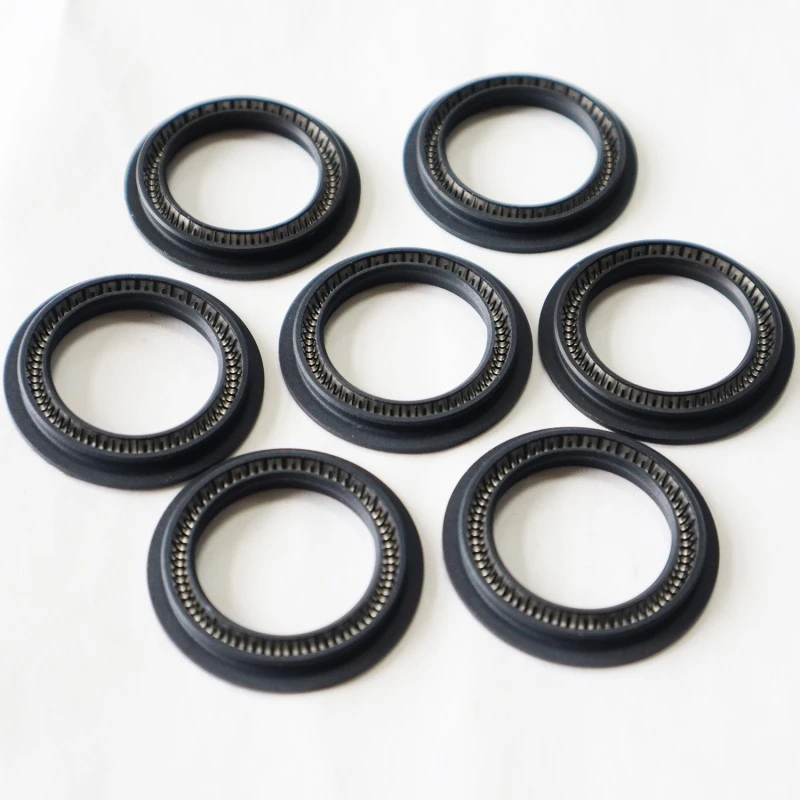

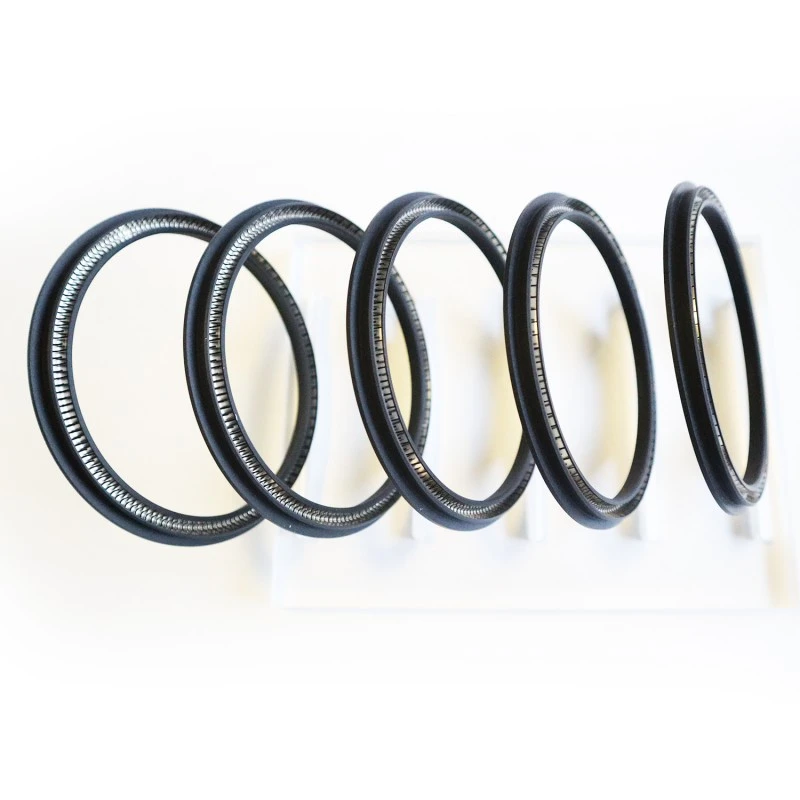

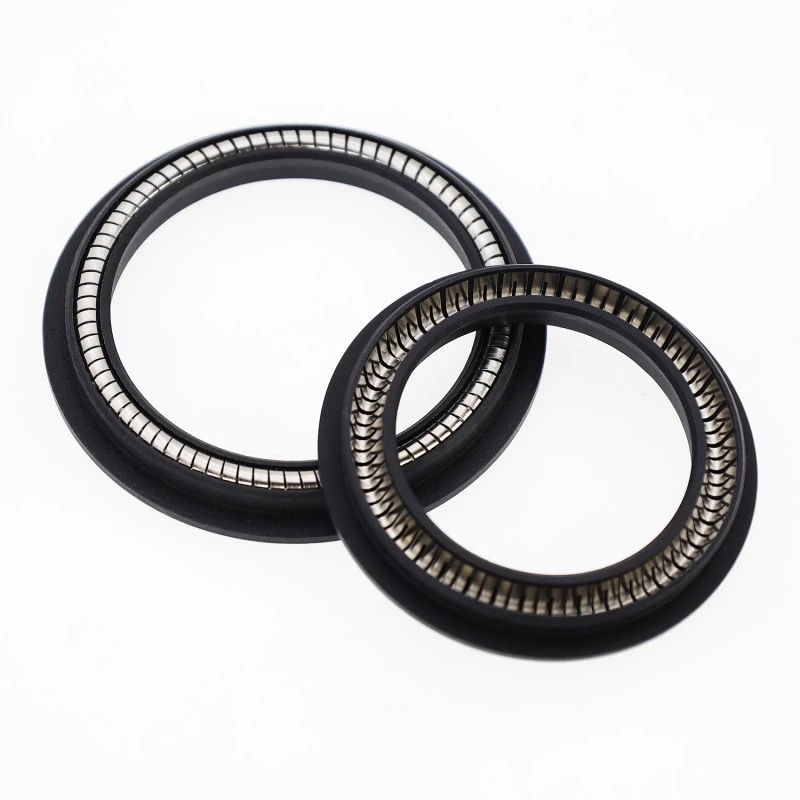

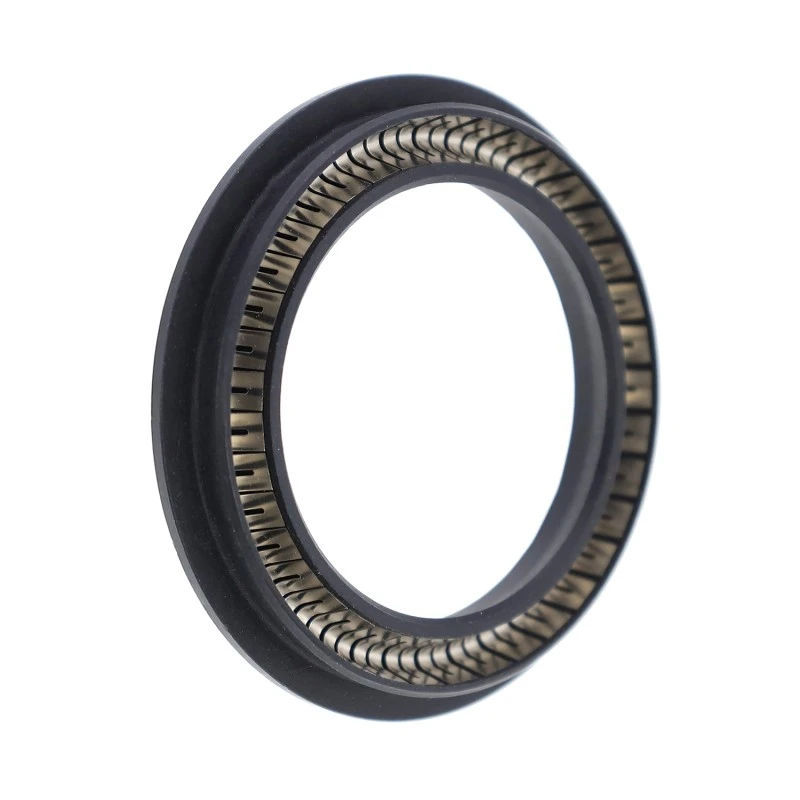

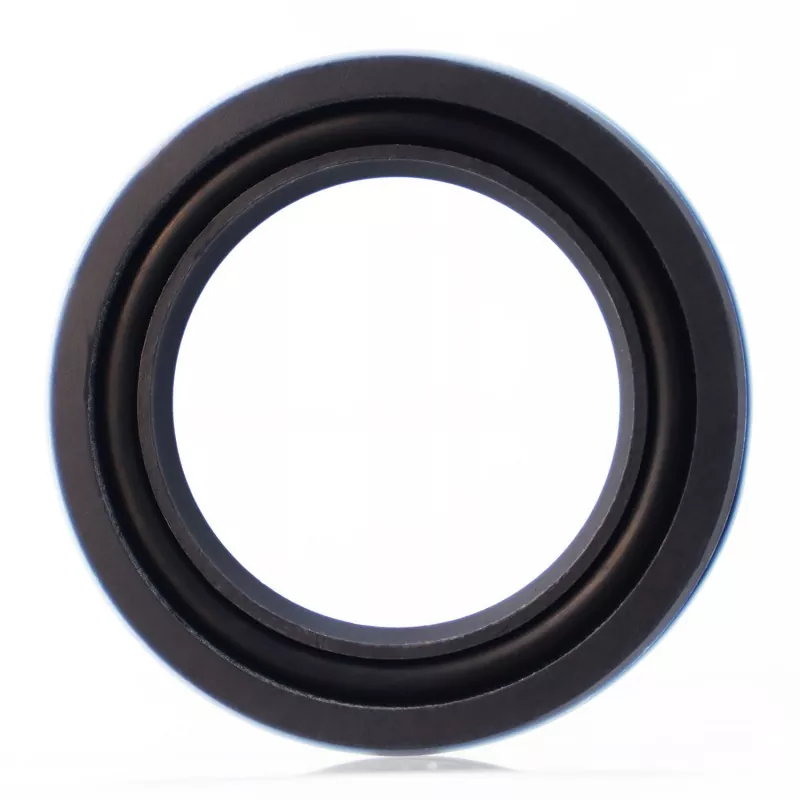

Pöördvõllide vedrujõulised tihendid on suure jõudlusega ühesuunalised survetihendid, mida kasutatakse pöörleva võlli rakendustes. Pöördtihend RC2055 koosneb roostevabast terasest vedrust ja suure jõudlusega plastikust. RC2055-B ja RC2055-C kasutamisel tuleb hoolikalt valida sobiv elastomeermaterjal.
Kohaldatavad töötingimused (äärmuslikud väärtused ei tohiks esineda samaaegselt)
|
Rõhk/MPa |
Temperatuur / °C |
Kiirus / m/s |
Keskmine |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Peaaegu kõik vedelad ja gaasilised keskkonnad |
|
-200~+250 |
-35~+250 |
<2M/S |
<6 M/S |
<2M/S |
||
Materjali valik
1. Saadaolevate O-rõngaste materjalide hulka kuuluvad: R01 nitriilkumm (NBR), R02 fluorokumm (FKM) jne.
2. Tihendirõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Roostevabast terasest vedru: V-kujuline vedru.
Tootmisprotsessi juhtimine
RuiCheni kaasaegne tootmisbaas on varustatud ülitäpsete survevalumasinate, automaatsete vaakumvulkaniseerimismasinate ja CNC täppistöötlusseadmetega. Tootmisprotsessis kasutame SPC (Statistical Process Control) meetodeid, et jälgida reaalajas peamisi protsessi parameetreid, nagu temperatuur, rõhk ja aeg, tagades iga vormitud toote kõrge konsistentsi ja stabiilsuse.
Kriitiliste toodete puhul rakendame pisteliste proovide võtmise asemel 100% kontrollisüsteemi, tagamaks, et iga meie klientidele tarnitud pitsat on kvalifitseeritud.
Tellimuse näide
RC2055-40-PTFE4+V: võlli läbimõõt 40, tihendusrõnga materjal PTFE4, roostevabast terasest vedru on V-kujuline.
RC2055-B-40-PTFE4+R02: võlli läbimõõt 40, tihendusrõnga materjal PTFE4, sobiv O-rõngas on fluorokummist.
RC2055-C-40-PTFE4+R02: võlli läbimõõt 40, tihendusrõnga materjal PTFE4, sobiv O-rõngas on fluorokummist.

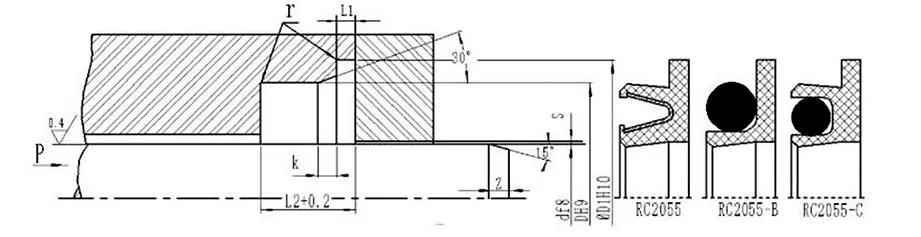

Tehniliste andmete tabel (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid)
|
Varda läbimõõdu vahemik d f8 |
Soone läbimõõt DH9 |
Soone läbimõõt D1H10 |
Serva sügavus L1 |
Soone laius L |
Impordi faasid k |
Radiaalne kliirens Smax |
Chamber pikkus |
r max |
|
|
10 MPA |
20 MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin = 0,8 L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40-400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401-1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Märkus. Soovitatav on, et pöörleva võlli pinna kõvadus oleks HRC ≥ 58.
Tehniliste andmete ja mõõtmete tabel (See tabel kehtib RC2055-B ja RC2055-C kohta, millel on samad tehnilised andmed)
|
Mudel |
d |
D |
D1 |
L |
L1 |
|
Mudel |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Mudel |
d |
D |
D1 |
L |
L1 |
|
Mudel |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Märkus. Kui selles tabelis pole nõutavaid tehnilisi andmeid, võtke ühendust meie ettevõttega. Saame tarnida kuni 1600 mm suuruseid tooteid.
