Paigaldusstruktuur ja nõuded
1. Võlli materjal: tavaliselt kasutatakse süsinikterast ja roostevaba terast. Suurte kiiruste korral kantakse pinnale kroomimine, HRC40-45.

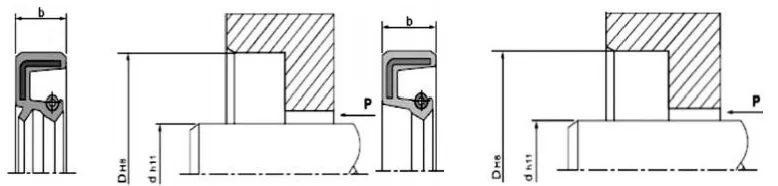

2. Pöörleva võlli ja soonte konstruktsioon: võlli pind peab olema sile ja jäsemeteta. Spiraalsed töötlemisjäljed võivad tekitada pumpamise efekti, mis võib viia lekkeni. Õlitihendi paigaldusala on soovitatav lihvida pinnakaredusega Ra0,1–0,5 µm, mis muutub kiiruse suurenedes sujuvamaks. Paigaldamise ja lahtivõtmise hõlbustamiseks peavad võll ja sooned olema konstrueeritud faaside või ümarate servadega Vaata jooniseid 1 ja 2.
|
Tihendi kõrgus b |
b1 (0,85xb) mm |
b2(b+0,3) mm |
r max. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Joonis 1. Soone faasi kujundus
|
d |
d3 |
R |
|
<10 |
d-1,5 |
2 |
|
10-20 |
d-2,0 |
2 |
|
20-30 |
d-2,5 |
3 |
|
30-40 |
d-3,0 |
3 |
|
40-50 |
d-3,5 |
4 |
|
50-70 |
d-4,0 |
4 |
|
70-95 |
d-4,5 |
5 |
|
95-130 |
d-5,5 |
6 |
|
130-240 |
d-7,0 |
8 |
|
240-500 |
d-11,0 |
12 |
|
500-800 |
d-14,0 |
14 |
|
800-1250 |
d-18,0 |
16 |

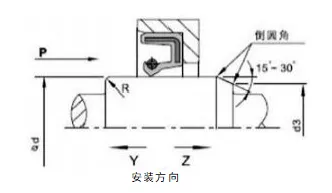

Joonis 2 Pöörleva võlli faasikujundus
Pöördvõlli huultihendite toimimist mõjutavad tegurid

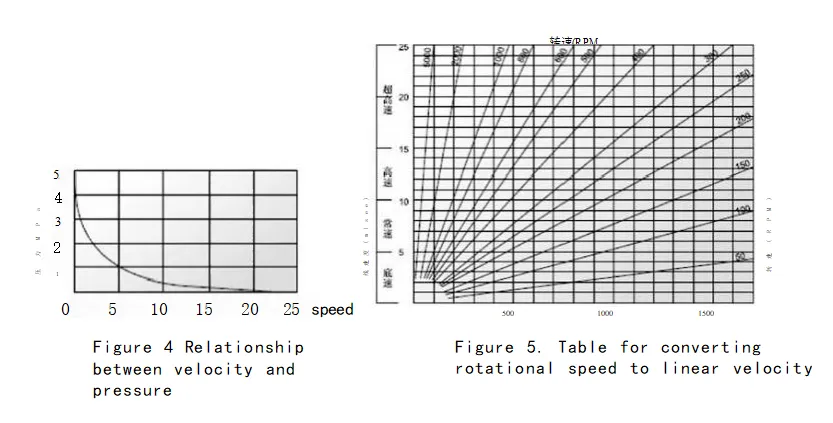

Tihendusefekti mõjutavad kümned tegurid. Peale õlitihendi enda, nagu selle materjal ja struktuur, mõjutavad tihendusefekti otseselt ka muud tegurid, nagu keskkond, temperatuur, rõhk, määrimine, kiirus ja pinna karedus ning need tegurid mõjutavad sageli üksteist. Järgmised tabelid on mõeldud ainult kasutajale viitamiseks.

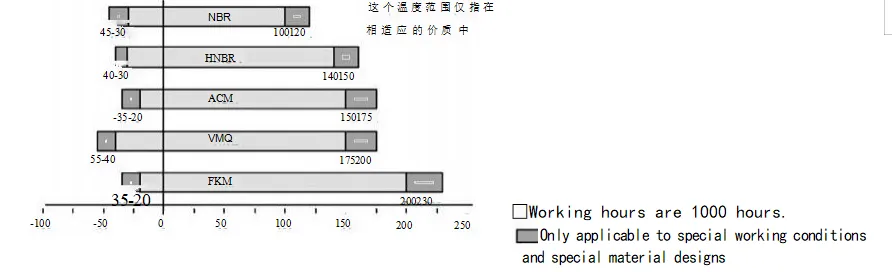

Joonis 3. Temperatuuri mõju õlitihendile
Paigaldamine: Õlitihendite nõuetekohase toimimise eeltingimus on hoolikas paigaldamine.
|
Paigaldusskeem (õõnsuspaigaldus) |
||
|
Õige paigaldusviis |
Kohaldatavad töötingimused |
Vale paigaldusmeetod |
|
|
Seda meetodit saab kasutada ainult siis, kui õlitihendi otspind ja õõnsuse otspind on tasased. Kui pressimisseade töötab kiiresti, peab õlitihend olema õigesti paigutatud; vastasel juhul võib tekkida vale joondamine. |
|
|
|
See konstruktsioon sobib olukordadeks, kus õlitihendi otspind on madalamal kui õõnsuse otspind. Isegi kiire pressimise korral saab õlitihendit siiski hästi paigutada. Seda tüüpi kinnitusel puudub aga radiaalne positsioneerimine, seetõttu peab pressimisseadme lameplaadi ja survevõlli aksiaalne perpendikulaarsus saavutama teatud täpsuse. |
|
|
|
See meetod sobib olukordades, kus õlitihendi otspind on madalamal kui õõnsuse otspind. Seadme kiirel sissepressimisel on ülioluline tagada, et õlitihend oleks õiges asendis; vastasel juhul võib tekkida vale joondamine. |
 |
|
|
See meetod sobib ainult hoolduseks või lihtsateks paigaldustingimusteks, kus surveseade pole saadaval. Kuna paigaldamisel ei ole võimalik saavutada absoluutselt ühtlast pressimist, on mitmesugused paigaldusprobleemid vältimatud. See on mõeldud peamiselt selleks, et vältida paigaldamise ajal radiaalseid nihkeid, mis võivad deformeerida õlitihendit, või vältida õlitihendi vastasosa kummi (välisringi) kahjustamist paigaldamise ajal tekkivate pauside tõttu. Seetõttu ei ole see paigaldusviis üldiselt soovitatav. |
|

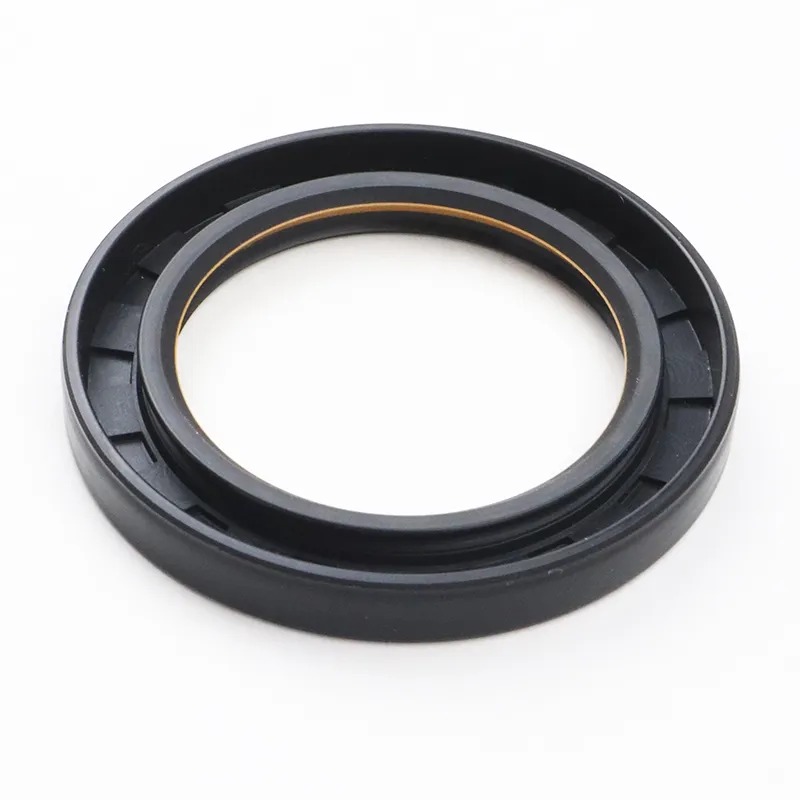

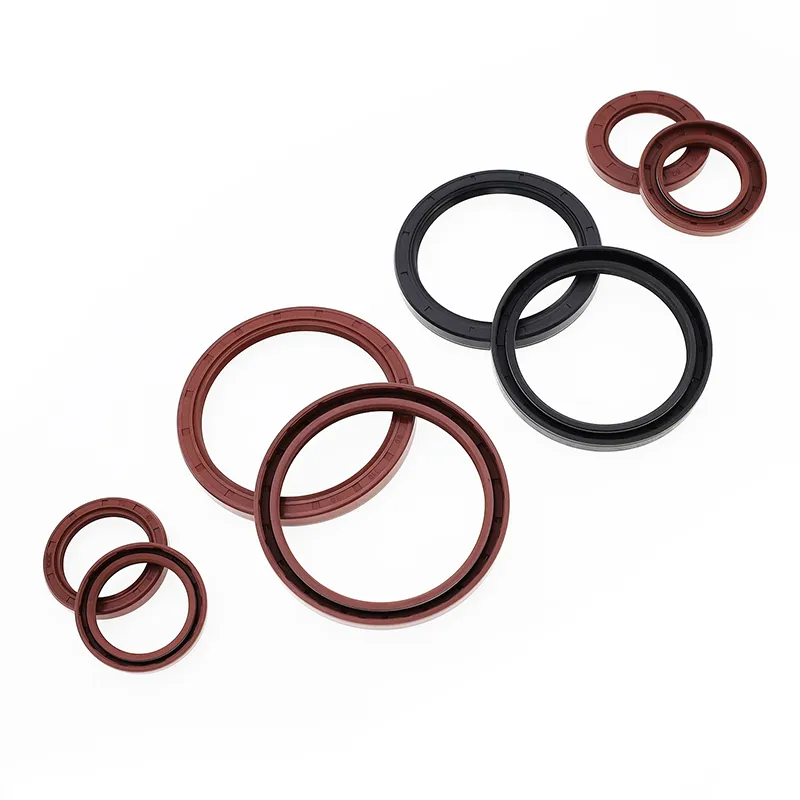

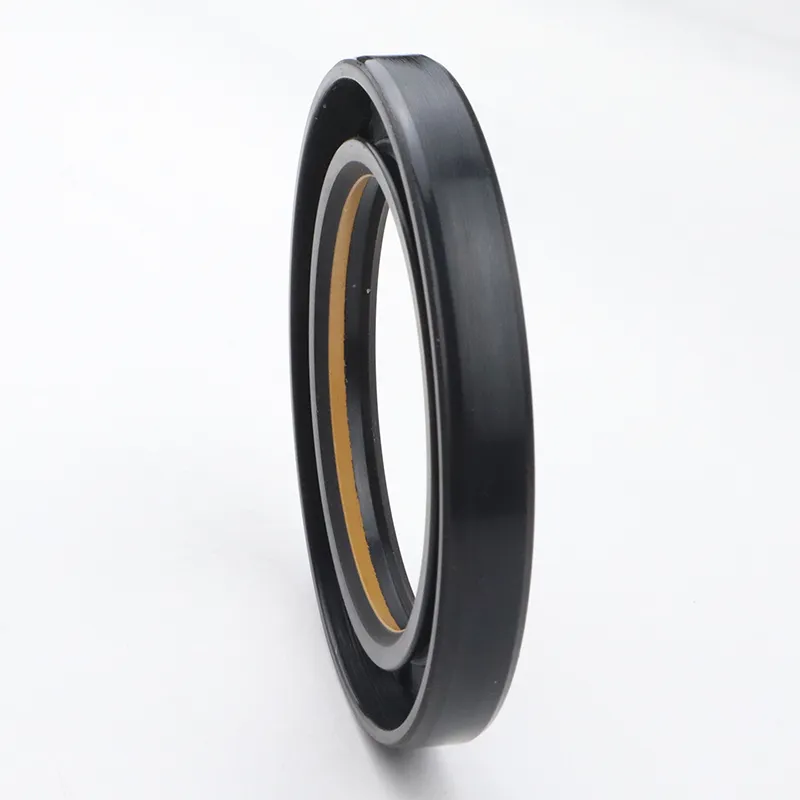

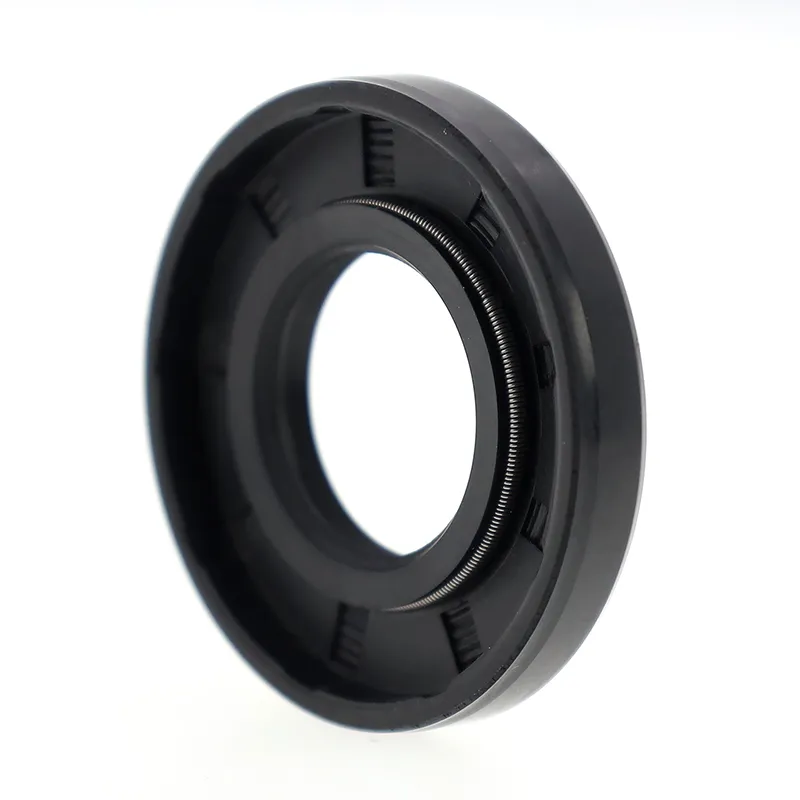

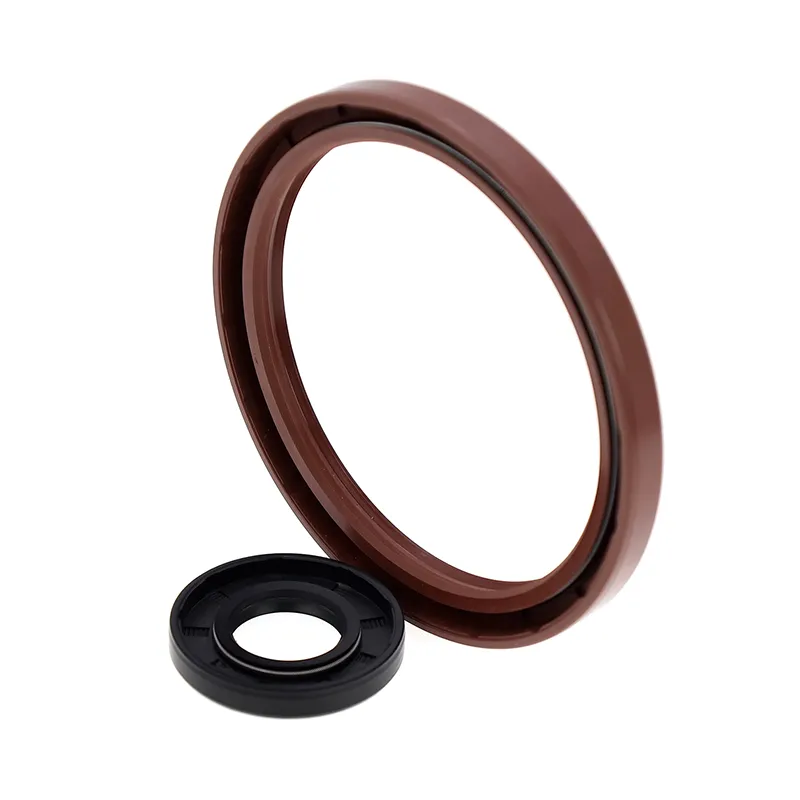

TC/SC/TB/SB õlitihendid

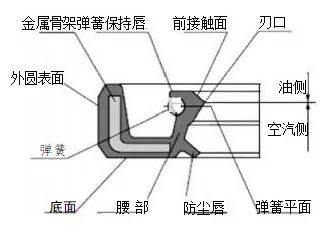

Mõlemad koosnevad metallraamist, vedrust ja kummist korpusest. Metallraam pakub tuge ja vedru rakendab tihendushuule radiaalset jõudu. Nii TC kui ka TB mudelitel on tolmukindel lisahuul, mis sobib rakendusteks, kus ühel küljel on tihendusaine ja teisel küljel on tolm. TB/SB mudelitel on metallist välimine ring, mis muudab õlitihendi õõnsuses turvalisemaks ja täpsemaks. Siiski on välisringi tihendusvõime madala viskoossusega ja gaasilise keskkonna puhul piiratud; seetõttu on paigaldamise ja kasutamise ajal soovitatav kanda välimisele ringile hermeetikut.
|
Ristlõike kuju |
Mudel |
Rakendus |
Surve |
Temperatuur |
Kiirus |
Keskmine |
Materjal |
|
|
TC |
Tihend, tolmukindel |
0,03 MPa |
-30~+160 |
20m/s |
Määrdeõli ja -määre |
NBR/FKM + süsinikteras |
|
|
SC |
Tihendamine |
|||||
|
|
TB |
Tihend, tolmukindel |
-30~+100 |
25m/s |
Vesi, määrdeõli, rasv |
NBR + süsinikteras |
|
|
|
SB |
Tihendamine |
Telli mudel TC-d*D*b
|
Spetsifikatsioon |
Spetsifikatsioon |
Spetsifikatsioon |
Spetsifikatsioon |
Spetsifikatsioon |
Spetsifikatsioon |
Spetsifikatsioon |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
