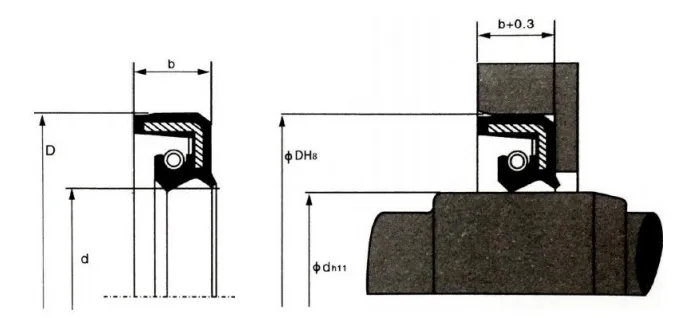

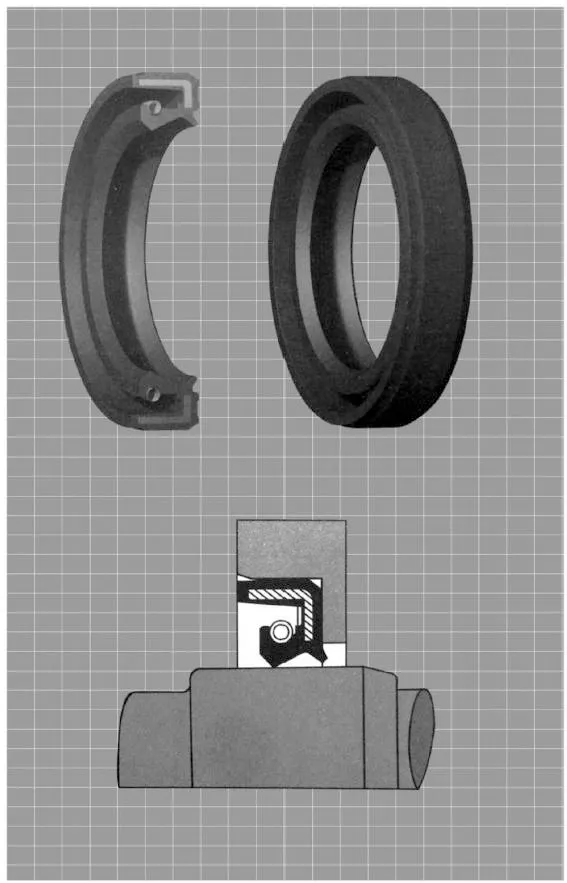

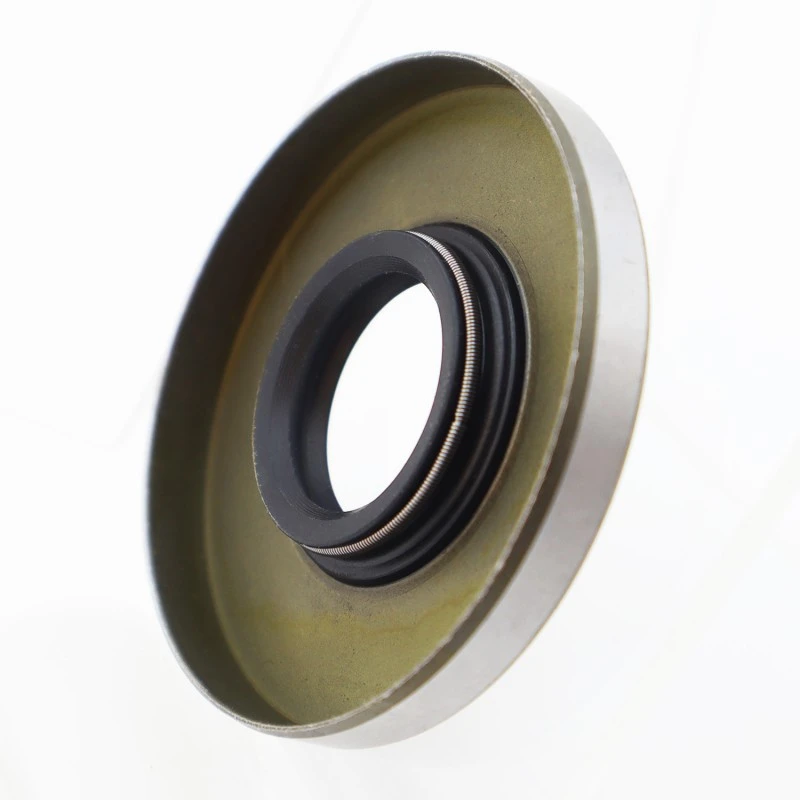

Skeleti õlitihend koosneb kolmest osast: tihenduskorpusest, tugevdavast skeletist ja isepinguvast spiraalvedrust. Tihenduskorpus jaguneb olenevalt asukohast veel põhjaks, vöökohaks, lõikeservaks ja tihendushuuleks. Tavaliselt on vabas olekus karkassi õlitihendi siseläbimõõt väiksem kui võlli läbimõõt, mis näitab teatud "sobivust".
Seega, kui õlitihend sisestatakse tihendipesa ja võlli, tekitavad tihendi lõikeserva elastsus ja isepinguva spiraalvedru kokkutõmbumisjõud võllile radiaalse kinnitusjõu, mille tulemuseks on optimaalne tihendusjõudlus.
Materjal
NBR (nitriilbutadieenkautšuk)
Keskmine
Hüdraulikaõli baasil
Töötemperatuur
-25°C kuni +100°C
Kiirus
-
Töörõhk
0,3 MPa
Materjali kõvadus
-
|
Mudel |
d |
D |
b |
Telli mudel |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |

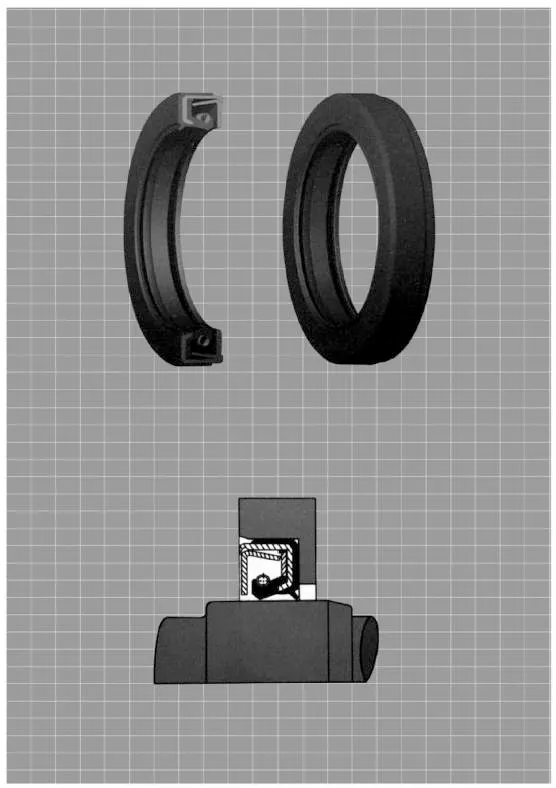

RCTCN kahe huulega kõrgsurveõli tihend
Ülevaade: üldine survekindel karkass minimeerib huule deformatsiooni, muutes selle sobivaks pöörlevate võllide tihendamiseks rõhu all olevates rakendustes.
Materjalid: NBR (nitriilbutadieenkumm)
Meedia: naftapõhine hüdroõli
Töötemperatuur (°C): -25 kuni +100
Kiirus: -
Töörõhk: 1 MPa
Materjali kõvadus: -
Miks valida Ruichen?
Põhjalik testimissüsteem: meil on põhjalik materjalide ja toodete testimise labor, sealhulgas:
● Materjali mehaaniliste omaduste testimine (tõmbekatse masin jne).
● Spetsiaalne katsestend hüdrauliliste tihendite toimivuse, eluea ja pöörlevate tihendite jaoks.
● Kõrgsurvetihendite spetsiaalsed testimisvõimalused, mis võimaldavad läbi viia käivitustakistuse, jõudluse ja vastupidavuse teste rõhul üle 200 MPa.
Autoriteetsed kvalifikatsioonid ja autasud: oleme riiklik kõrgtehnoloogiaettevõte ja provintsi tasemel spetsialiseerunud, rafineeritud ja uuenduslik ettevõte, millel on üle 40 riikliku patendi (sealhulgas mitmed leiutisepatendid).
Tööstuse panus: oleme Hiina hüdrauliliste ja pneumaatiliste tihendite tööstuse assotsiatsiooni liige ja osaleme riiklike standardite koostamisel, toimides tööstuses pakkumisüksusena.
