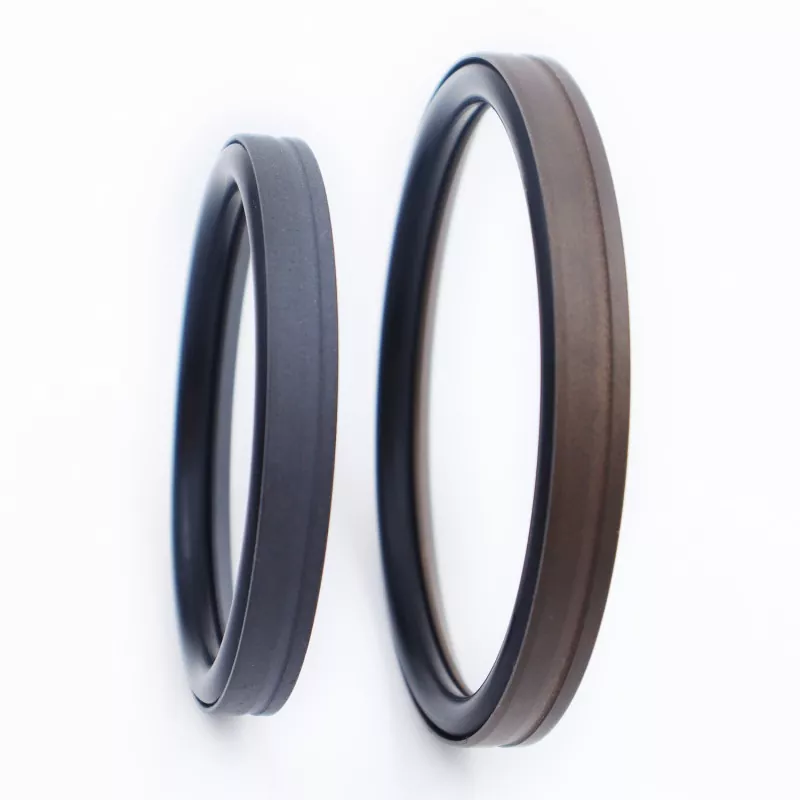

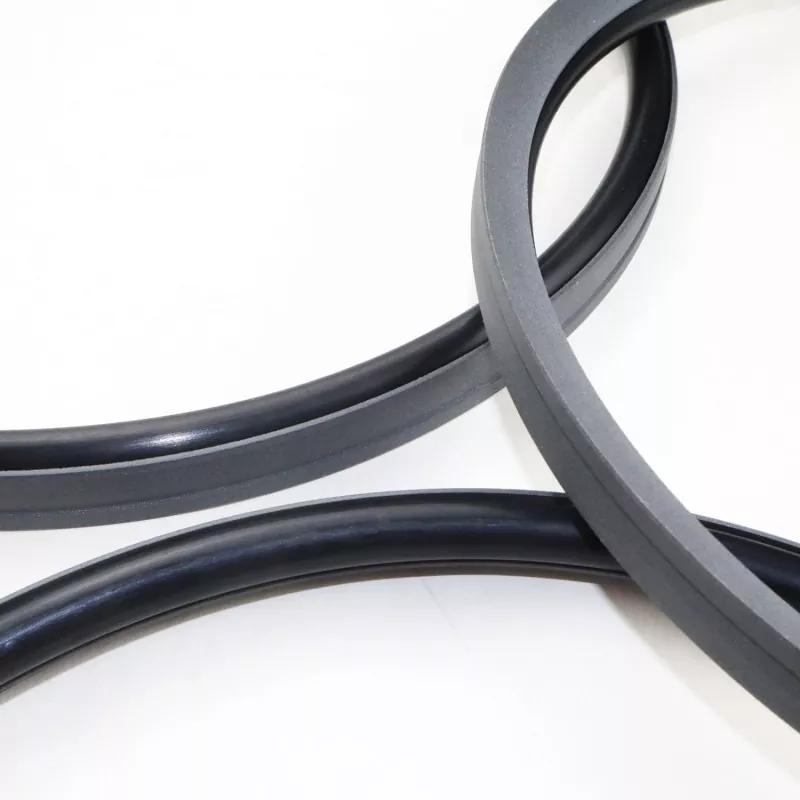

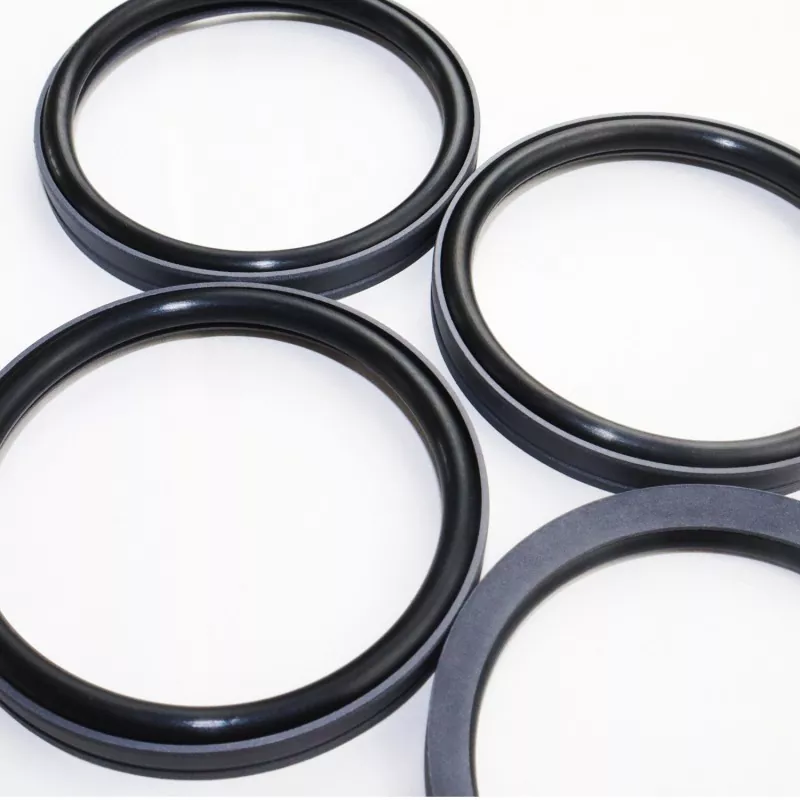

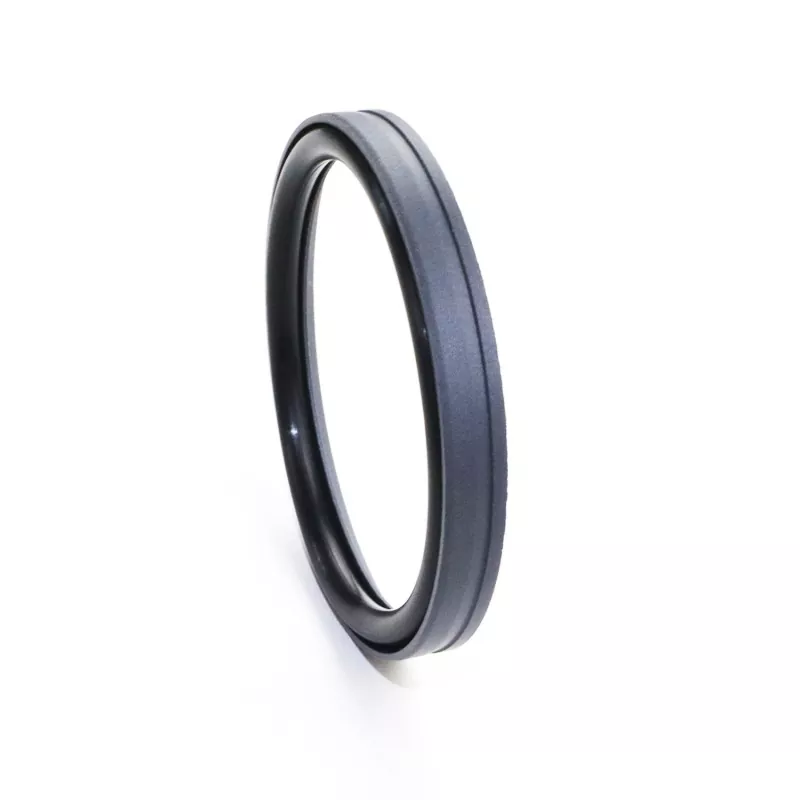

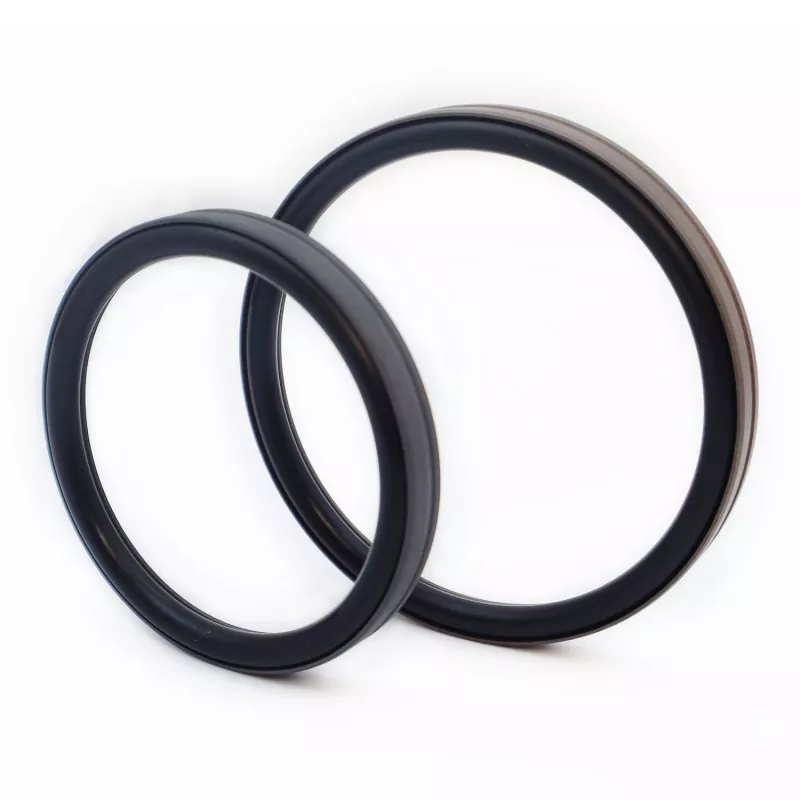

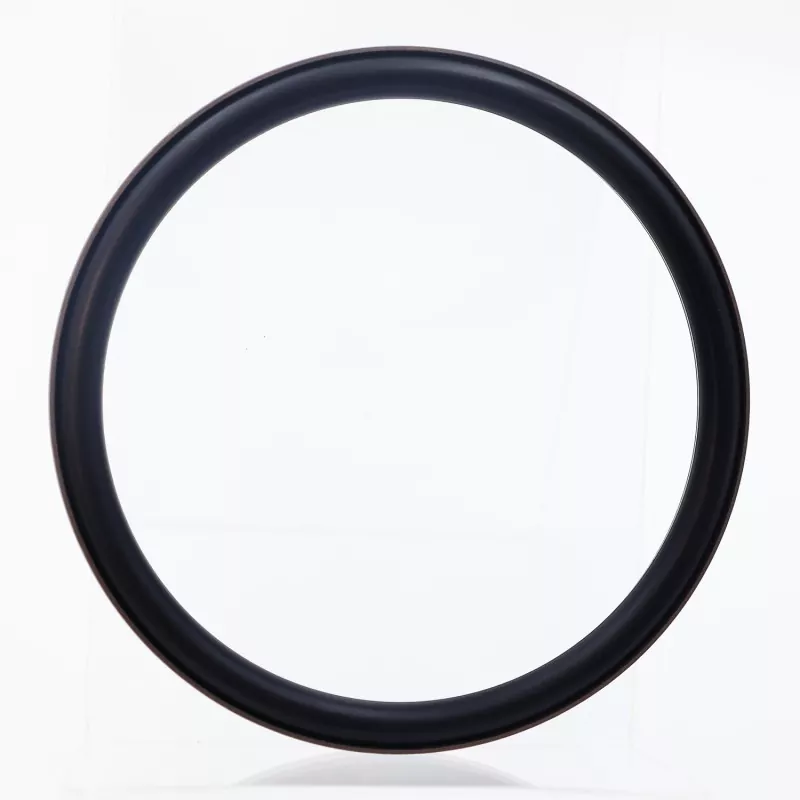

Puurjala tüüpi kombineeritud tihend koosneb jalakujulisest PTFE-st (või PTFE-komposiidist) valmistatud tihendusrõngast ja kummist O-rõngast; see on ette nähtud ühetoimeliseks tihendamiseks hüdraulilistes ja pneumaatilistes edasi-tagasi liikuvates rakendustes. See on liigitatud RC53 ja RC54 seeriatesse sobiva O-rõnga alusel (vastab standardile GB1235). Tänu tihendusrõnga õhukese huulega disainile pakub see suurepärast järelkompensatsiooni ja suurepärast tihendusjõudlust. See toimib hästi nii kõrge kui ka madala rõhu tingimustes, töötab ilma libisemiseta (roomamiseta), toetab pikaajalist õlivaba tihendamist ja seda kasutatakse laialdaselt kõrgsurve silindrite kolbide jaoks.
Kiilukujuline soon jalakujulisel tihenduspinnal suurendab tihenduse terviklikkust ja saastekindlust, vähendades samal ajal hõõrdumist. Konstruktsioonikonstruktsioon parandab ka tihendi survetaluvust. Üldiselt ei sobi see paigaldamiseks suletud soontesse.
1. sobib nii hüdraulilisteks kui ka pneumaatilisteks rakendusteks;
2. Suurepärane tihendusvõime nii kõrge kui ka madala rõhu tingimustes;
3. Madal hõõrdumine, minimaalne purunemistakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning libisemise puudumine;
4. pikk kasutusiga; sobib õlivabaks määrimiseks;
5. sobib kõrgsurve ja ülikõrgsurve tihendamiseks;
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus m/s |
Meedia |
|
≤100 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Mineraalipõhised hüdroõlid, tulekindlad vedelikud (HFA/HFB), gaasid jne. |
|
-20 kuni +180 (FKM O-rõngaga) |
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: R01 nitriilkumm (NBR), R02 fluoroelastomeer (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3; muude saadaolevate materjalide hulka kuuluvad PTFE2, PTFE4 ja muud suure jõudlusega plastid.
Tellimismudel: RC53-80x69,6x9,8-PTFE3-R01
Ava läbimõõt x soone läbimõõt x soone laius | PTFE3: muudetud PTFE materjali kood | R01: O-rõnga materjali kood
Saadaval on kõik parameetrite vahemikus olevad suurused
|

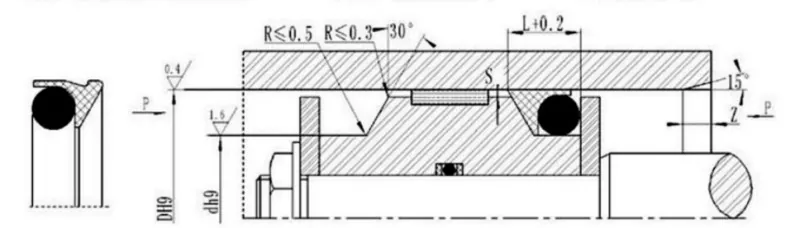

Ava vahemik D H9 |
Soone läbimõõt d h9 |
Soone laius L+0,2 |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt teha |
|
|
<40Mpa |
<60Mpa |
|||||
|
13-24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25-49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50-121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122-1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Ühildub GB1235 O-rõngastega; võib tarnida mis tahes suurust määratud vahemikus.
|
Ava vahemik D H9 |
Soone läbimõõt d h9 |
Soone laius L+0,2 |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt teha |
|
|
<40Mpa |
<60Mpa |
|||||
|
12-49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50-169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Märkus. Rõhu korral >60 MPa kasutatakse tihendi aluse piirkonnas H8/8 sobivuse tolerantsi ja ülikõrgsurve tihendi kliirens Smax on <0,05.
