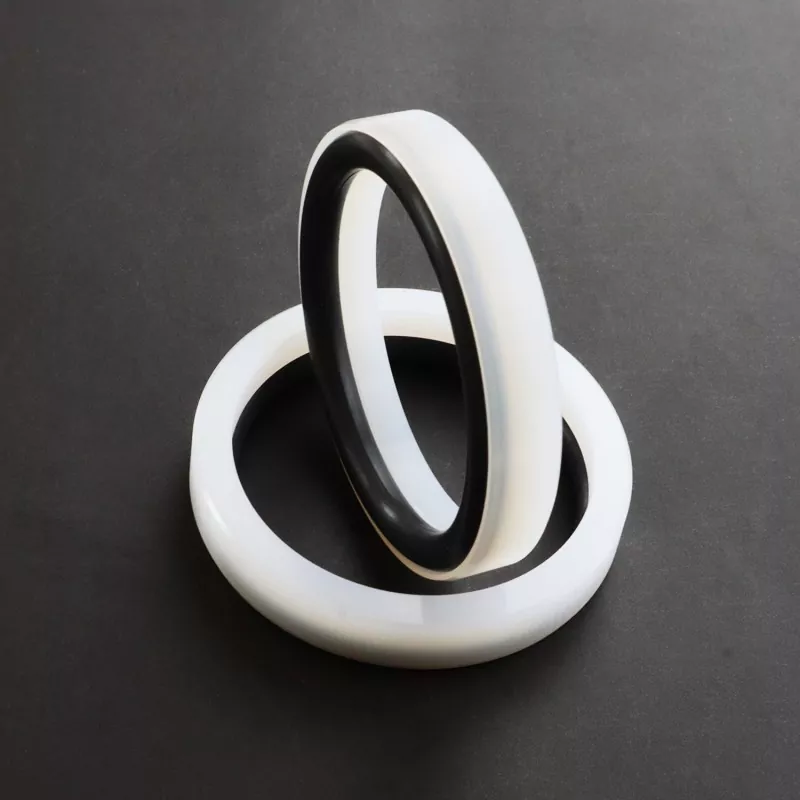

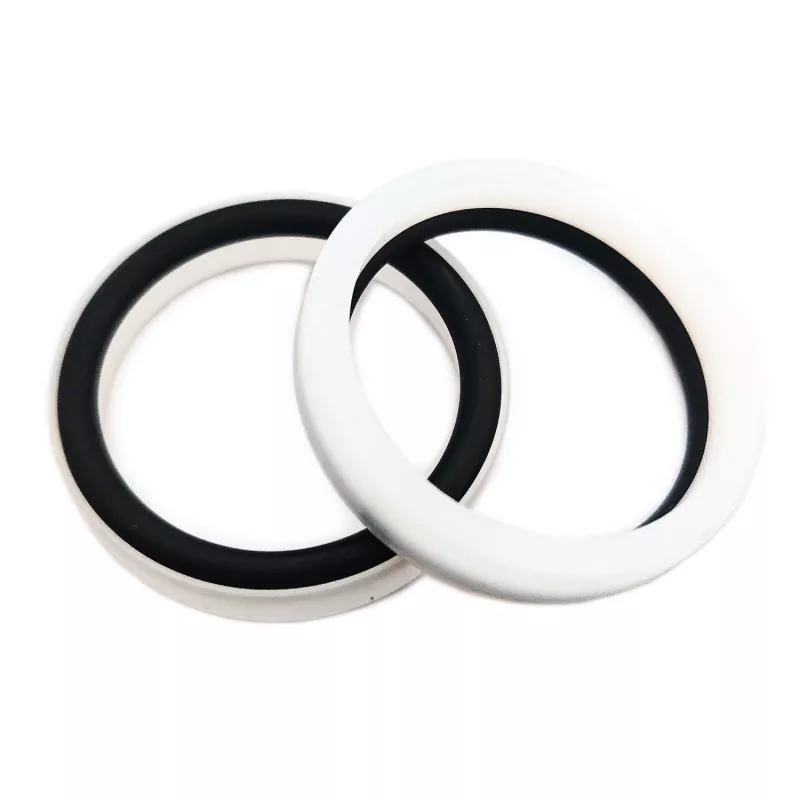

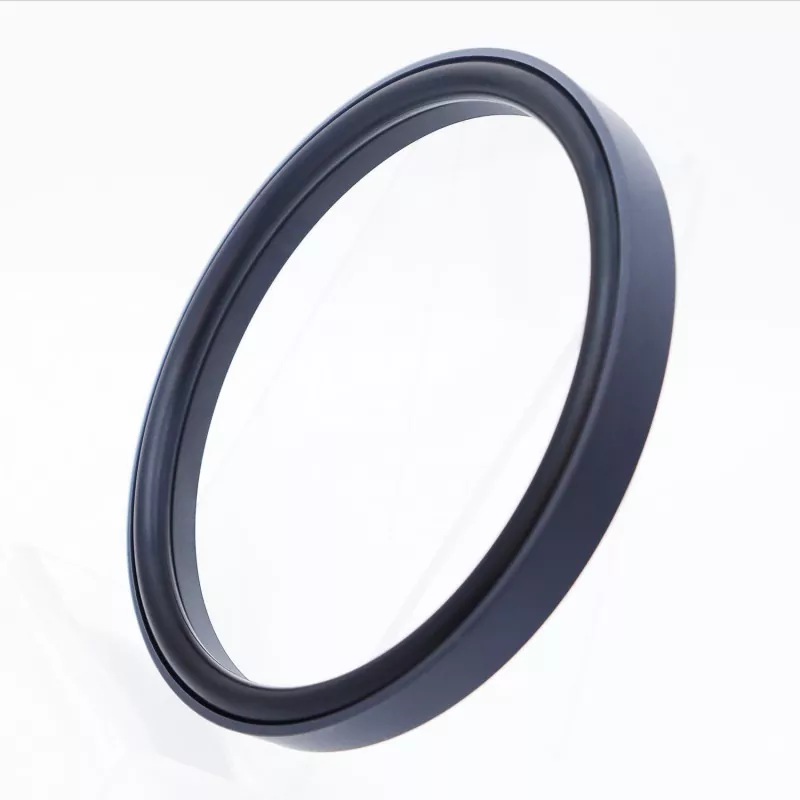

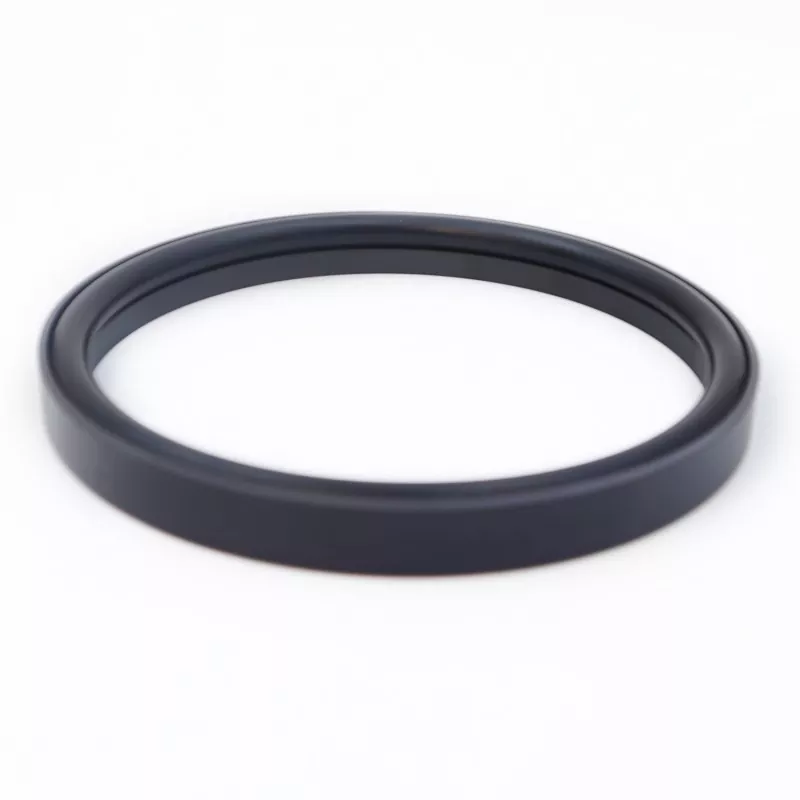

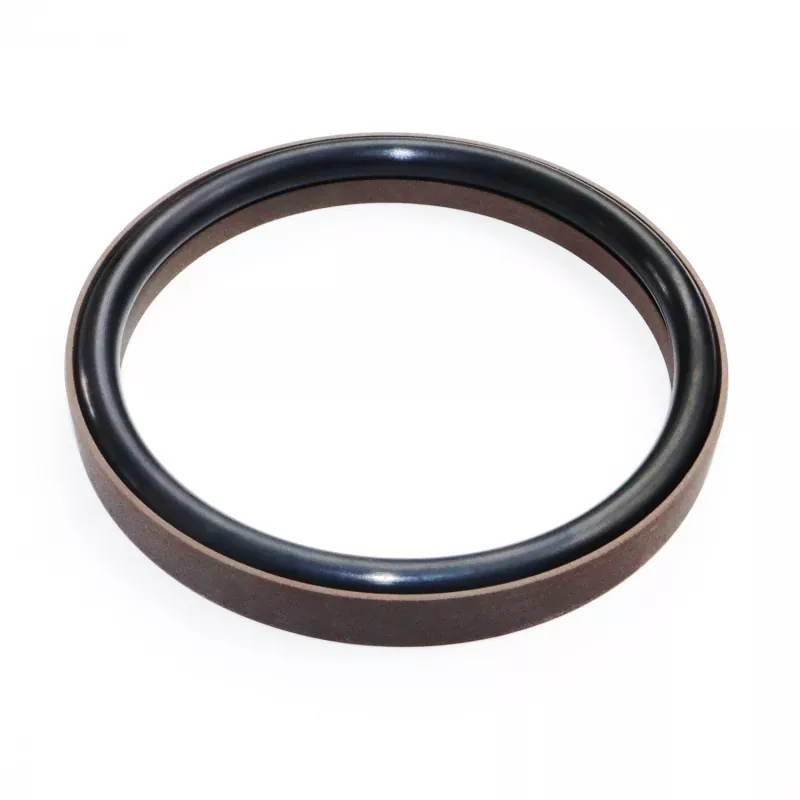

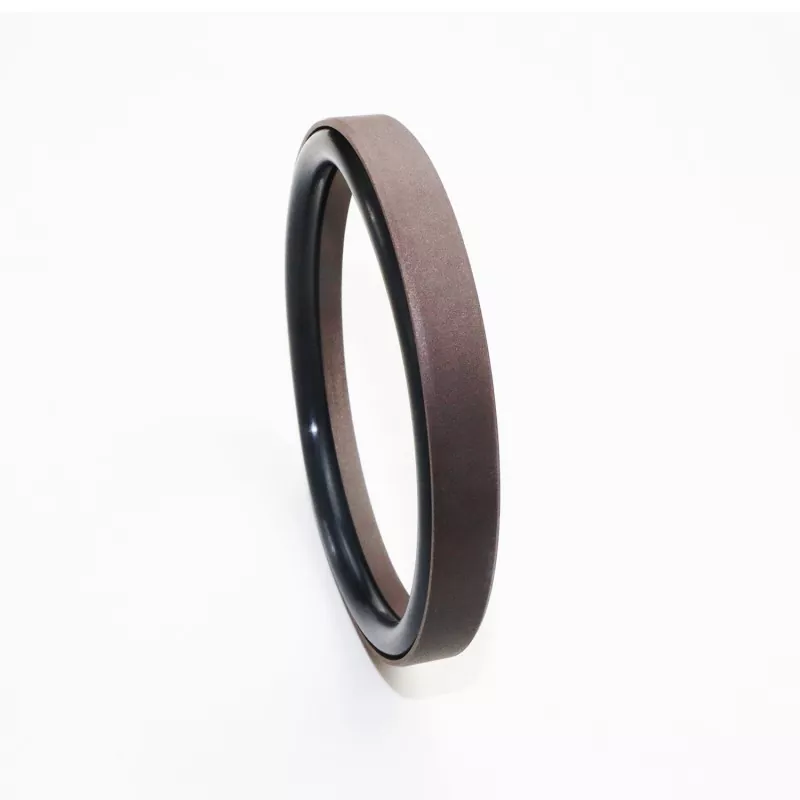

Tugevdatud astmeline kombineeritud tihend vardale (mõeldud ülikõrgsurve ja veepõhiste rakenduste jaoks) koosneb tugevdatud täisnurksest tihendusrõngast, mis on valmistatud PTFE-st (või PTFE-komposiidist) ja kummist O-rõngast. See on saadaval seeriates RC58 ja RC59, olenevalt kasutatavast O-rõngast (vastab standardile GB1235). See pakub madalat hõõrdumist – tagades nulltakistuse käivitamisel ja sujuva edasi-tagasi liikumise ilma libisemiseta – ning sobib pikaajaliseks kasutamiseks õlivabades keskkondades, vähendades seeläbi oluliselt seadmete rikke tõenäosust ja hoolduskulusid.
Tänu tihendusrõnga optimeeritud paksusele toimib tihend tõhusalt isegi siis, kui seda kasutatakse koos vee või muu madala viskoossusega ainega. Tugevdatud tihendusrõnga konstruktsioon suurendab ka selle vastupidavust kõrgele ja ülikõrgele rõhule. Üldiselt ei saa seda tihendit paigaldada suletud soonde.
1. Madal hõõrdumine: minimaalne käivitamistakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning libisemise puudumine;
2. Pikk kasutusiga: sobib õlivabade määrimisrakenduste jaoks;
3. sobib kõrgsurve- ja ülikõrgsurvesüsteemide, samuti madala viskoossusega ainete, näiteks vee, tihendamiseks;
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus m/s |
Meedia |
|
≤200 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Mineraalipõhised hüdroõlid, tulekindlad vedelikud (HFA/HFB), vesi jne. |
|
-20 kuni +200 (FKM O-rõngaga) |
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: RO1 nitriilkumm (NBR), RO2 fluoroelastomeer (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3; alternatiivsete materjalide hulka kuuluvad PTFE2, PTFE4 ja muud suure jõudlusega plastid.
Tellimismudel: RC58—80x69,2x10,5—PTFE3—R01
Mudel - ava läbimõõt x soone läbimõõt x soone laius | PTFE3 – muudetud PTFE materjalikood | R01 – O-rõnga materjalikood
Saadaval on parameetrite vahemikus olevad spetsifikatsioonid.
|
Standardmudel DH9 RC58 |
Kerge koormusega DH9 RC58-Q |
Tugev DH9 RC58-Z |

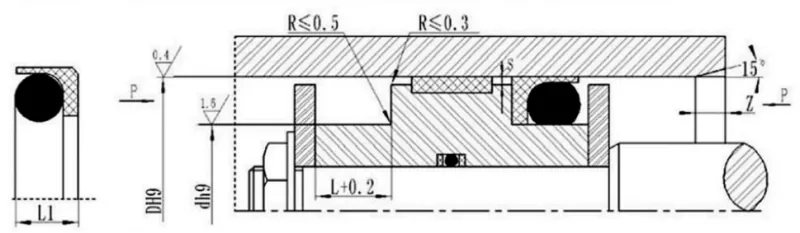

Soone läbimõõt d h9 |
Soone laius L+0,2 |
Tihendi kõrgus L1 |
Nurga raadius Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt teha |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9-12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691-999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691-999 |
1000 ~ 1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
>1600 |
691-999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000 ~ 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Märkus. Rõhu korral >60 MPa kasutatakse tihendi aluse piirkonnas H8/f8 sobivuse tolerantsi; ülikõrgsurve tihendamiseks, Smax < 0,05.
Ühildub GB1235 O-rõngastega; võib tarnida mis tahes suurust määratud parameetrite vahemikus.
|
Ava vahemik D H9 |
Soone läbimõõt d h9 |
Soone laius L+0,2 |
Radiaalne kliirens Smax |
Nurga raadius Rmax |
Chamfer Zmin |
O-rõnga traadi läbimõõt teha |
|
|
<20MPA |
<60MPA |
||||||
|
10-54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55-165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166-1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
