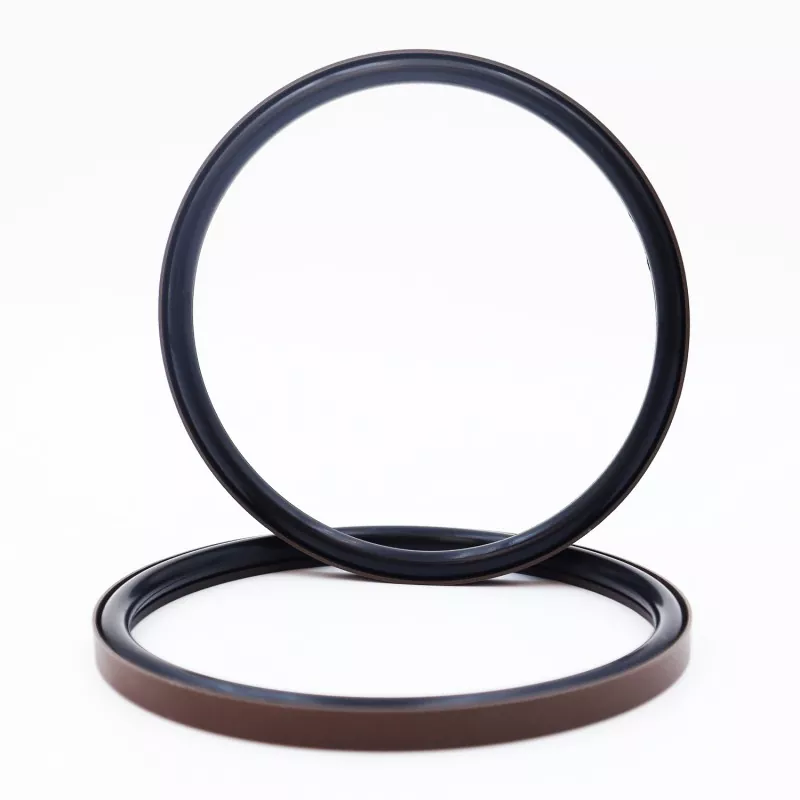

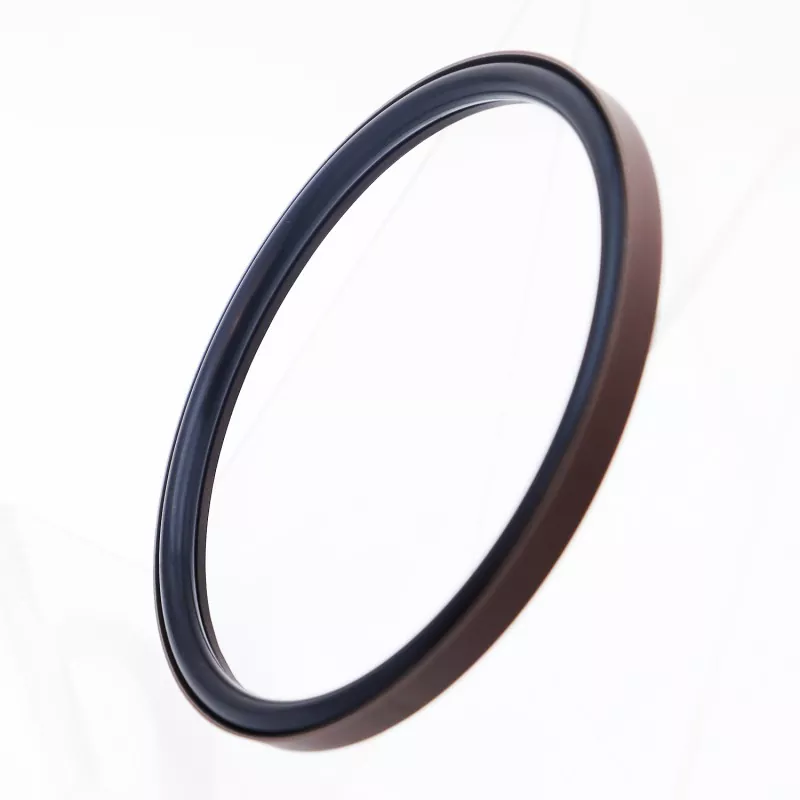

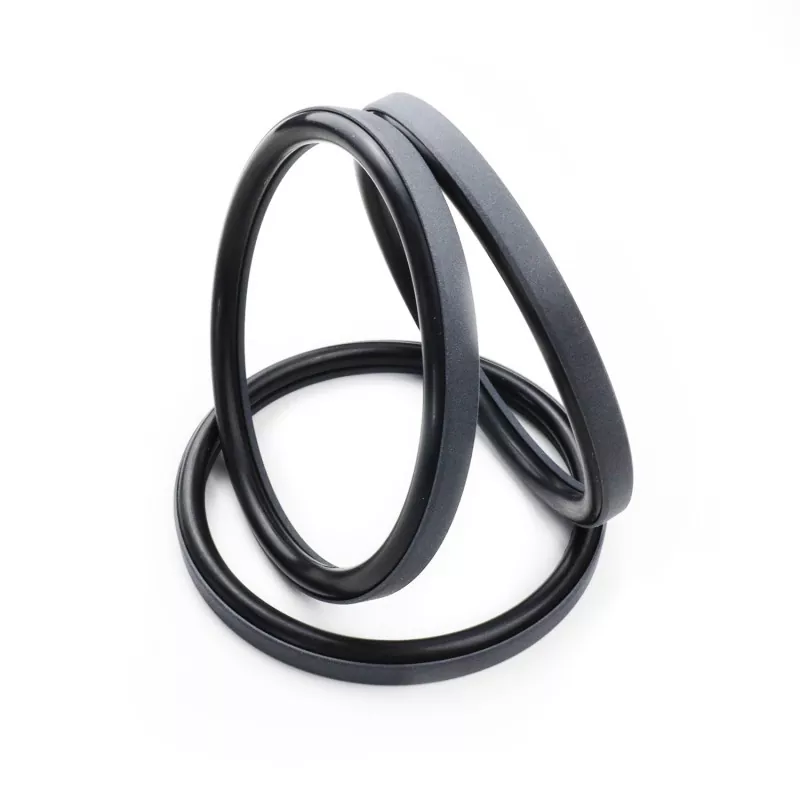

Kolvi täisnurkne kombineeritud tihend koosneb täisnurksest PTFE-st (või PTFE-komposiidist) valmistatud tihendusrõngast ja kummist O-rõngast; see on ette nähtud ühetoimeliseks tihendamiseks hüdraulilistes ja pneumaatilistes edasi-tagasi liikuvates rakendustes. See on liigitatud RC51 ja RC52 seeriatesse sobiva O-rõnga alusel (vastab standardile GB1235). Täisnurksel tihendusrõngal on õhukese huulega disain, mis pakub suurepäraseid järelkontrolli kompenseerimisvõimalusi, mille tulemuseks on suurepärane tihendusvõime.
Toode pakub madalat hõõrdetegurit ja minimaalset hõõrdumist. See tagab tasakaalustatud dünaamilise ja staatilise hõõrdumise, töötab sujuvalt ilma libisemiseta (tõmblev liikumine), toetab õlivabu määrimistingimusi ja on pika kasutuseaga.
Selle kompaktne struktuur sobib standardsete soontega ning võimaldab hõlpsat paigaldamist ja hooldamist, muutes selle ideaalseks tihendusvalikuks erinevate hüdrosilindrite kolvisõlmede jaoks.
1. sobib nii hüdraulilisteks kui ka pneumaatilisteks rakendusteks;
2. Suurepärane tihendusvõime nii kõrg- kui ka madalrõhukeskkonnas;
3. Madal hõõrdumine, minimaalne hõõrdumine, sujuv töö, tasakaalustatud dünaamiline ja staatiline hõõrdumine ning libisemise puudumine;
4. pikk kasutusiga; sobib õlivabaks määrimiseks;
5. Kompaktne disain; lihtne paigaldada ja hooldada;
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus m/s |
Meedia |
|
≤70 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Mineraalipõhised hüdroõlid, tulekindlad vedelikud (HFA/HFB), gaasid jne. |
|
-20 kuni +180 (FKM O-rõngaga) |

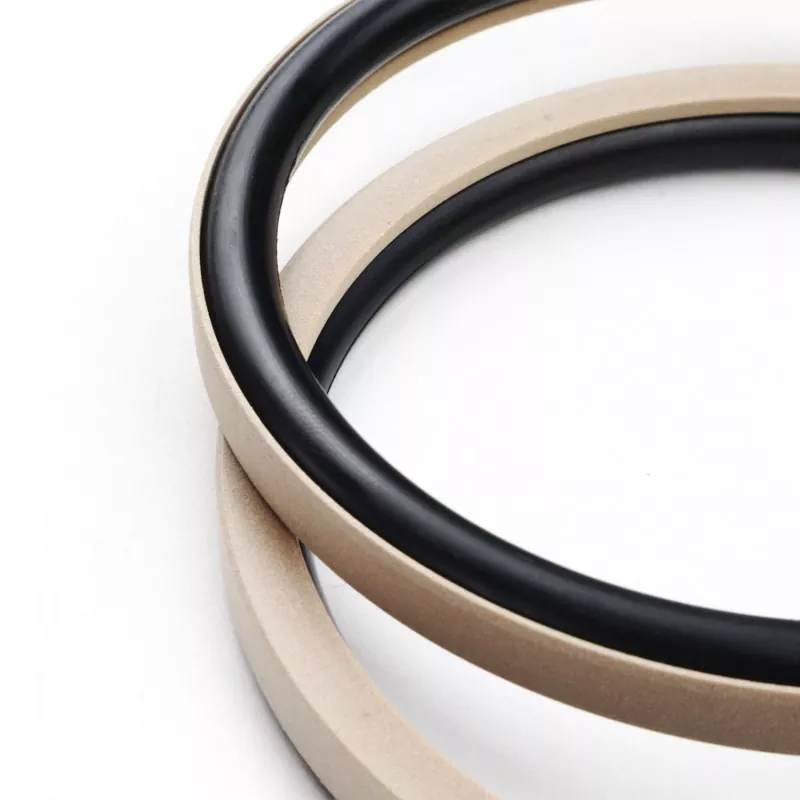

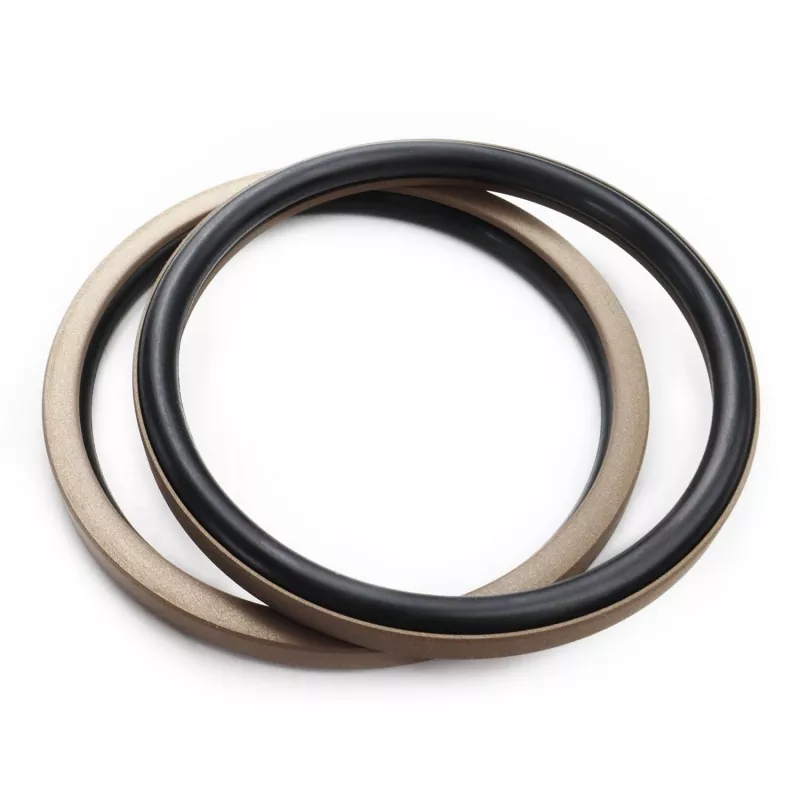

1. Kaasasoleva O-rõnga materjalid on: R01 nitriilkummi (NBR), R02 fluoroelastomeer (FKM) jne.

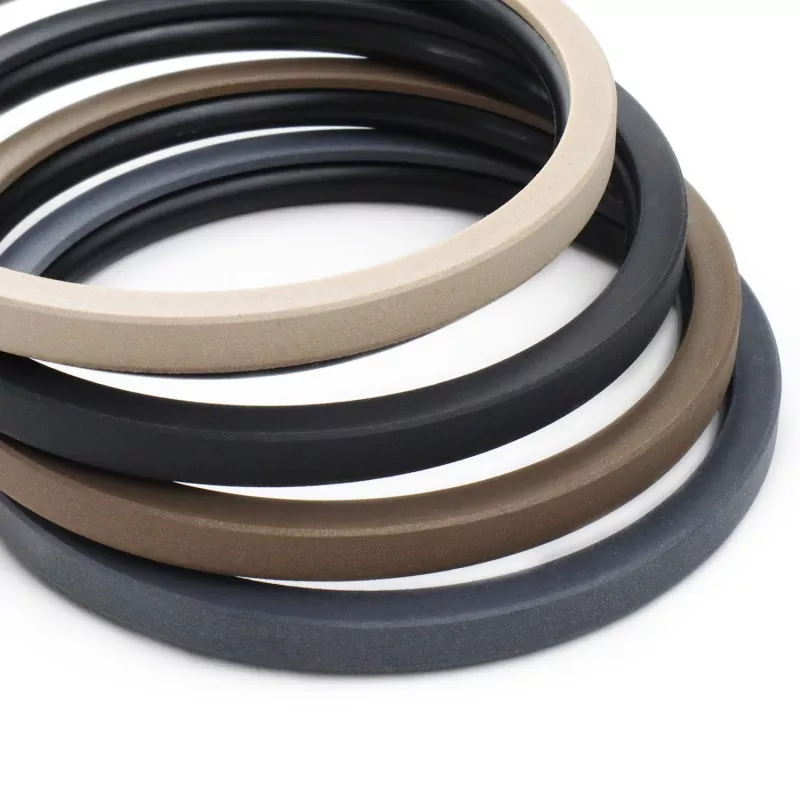

2. Tihendusrõnga materjal: standardmaterjal PTFE3; teiste saadaolevate valikute hulka kuuluvad PTFE2, PTFE4 ja muud suure jõudlusega plastid.
Tellimismudel: RC51—80x70x7,6—PTFE3—R01
Mudel - silindri ava x soone läbimõõt x soone laius | PTFE3: muudetud PTFE materjali kood | R01: O-rõnga materjali kood
Saadaval on spetsifikatsioonid määratud vahemikes.
|

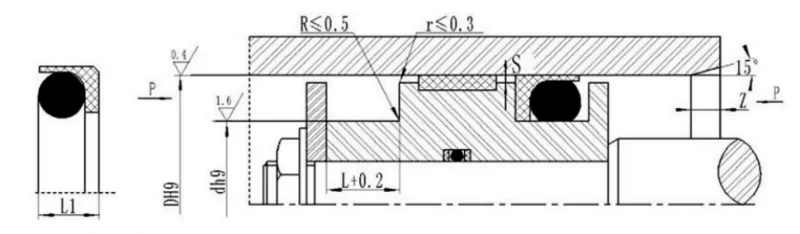

Standardmudel DH9 RC51 |
Kerge koormusega DH9 RC51-Q |
Tugev DH9 RC51-Z |
Soone läbimõõt d h9 |
Soone laius L+0,2 |
Tihendi kõrgus L1 |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt teha |
|
|
<20MPA |
<40MPA |
||||||||
|
8-12 |
12,9-23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9-23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9-23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691-999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691-999 |
1000 ~ 1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
691-999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000 ~ 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Märkused:1. Kerget seeriat on lihtsam paigaldada suletud soontesse, mille laius on üle 30 mm.
2. Kinnistesse soontesse paigaldamise osas konsulteerige palun ettevõttega.
3. Rõhu puhul, mis ületab 40 MPa, kasutage tihendi aluse ala jaoks H8/f8 sobivuse tolerantsi.
