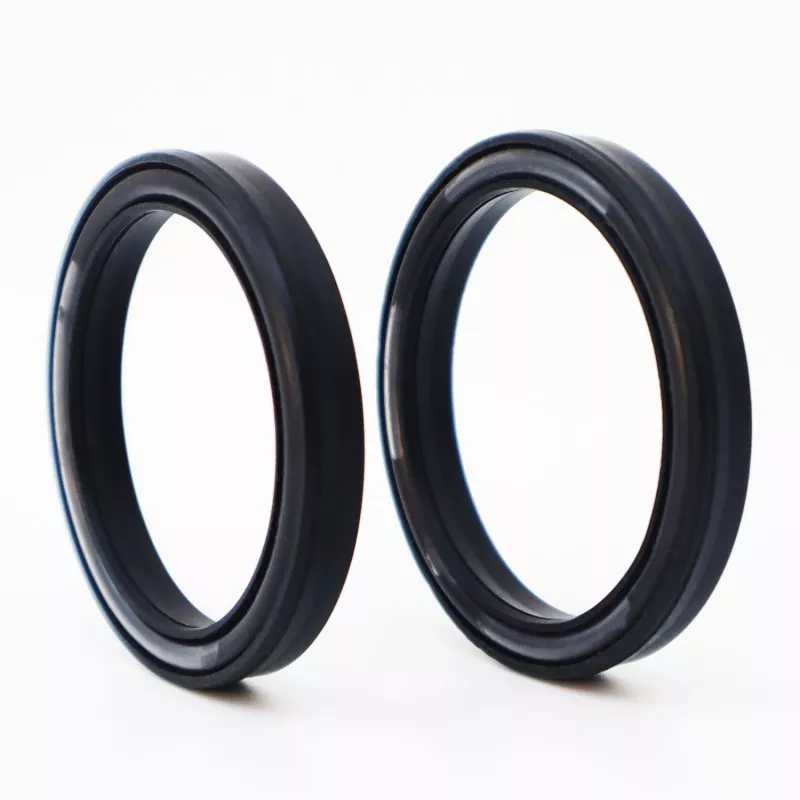

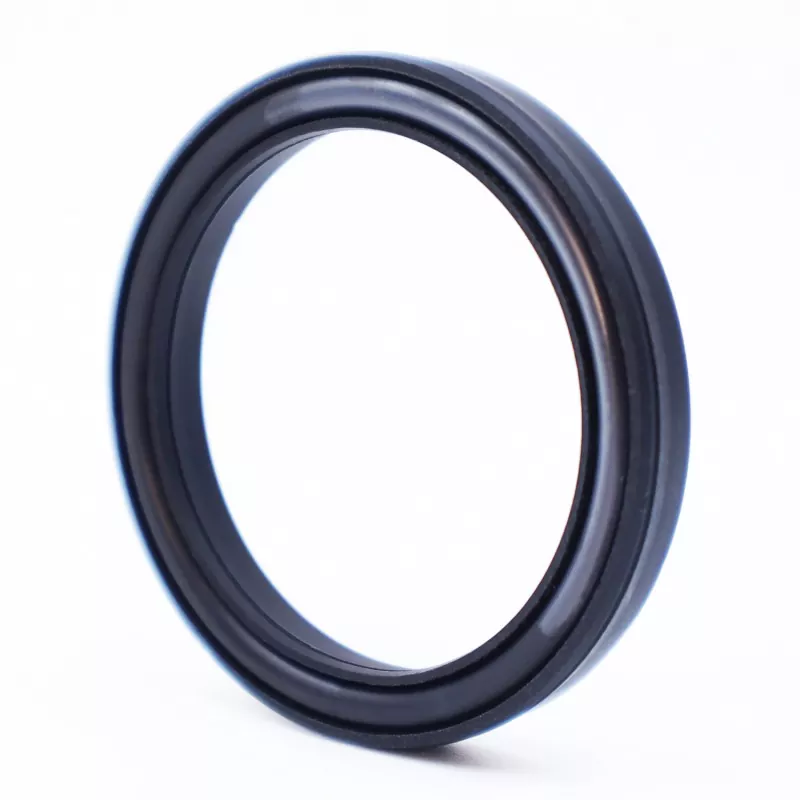

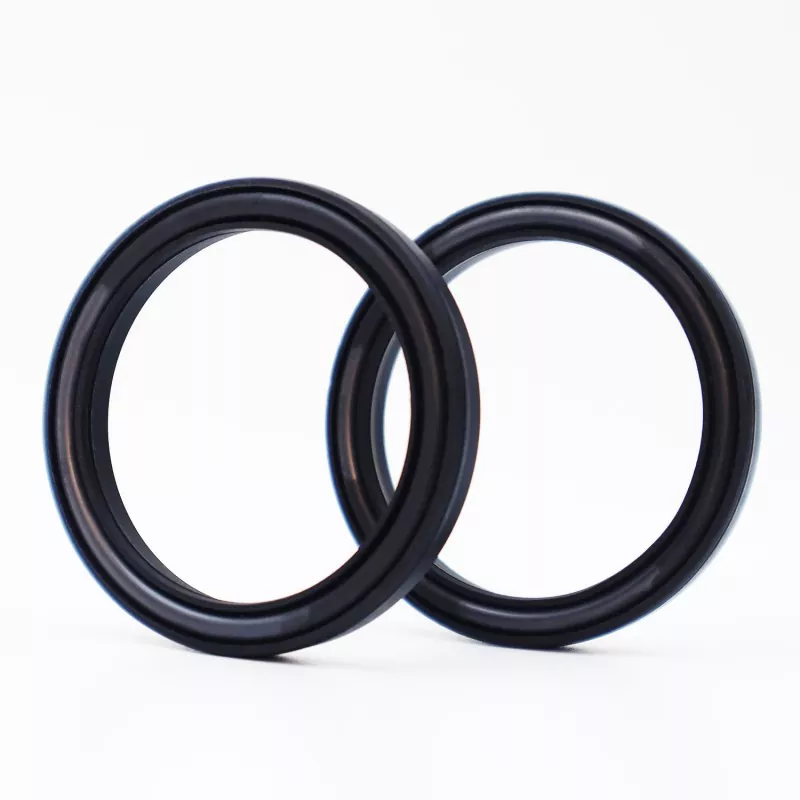

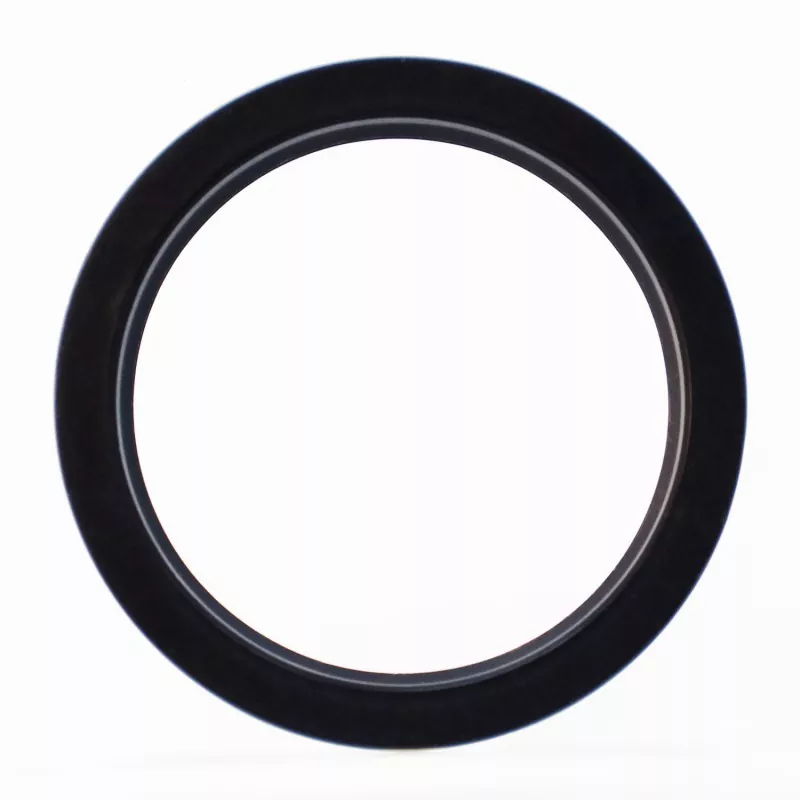

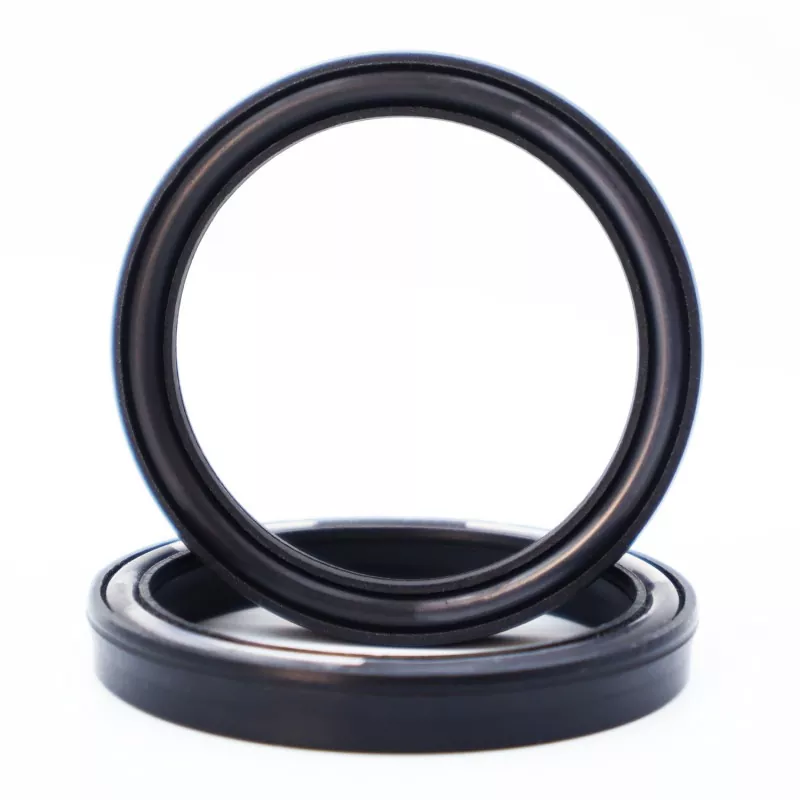

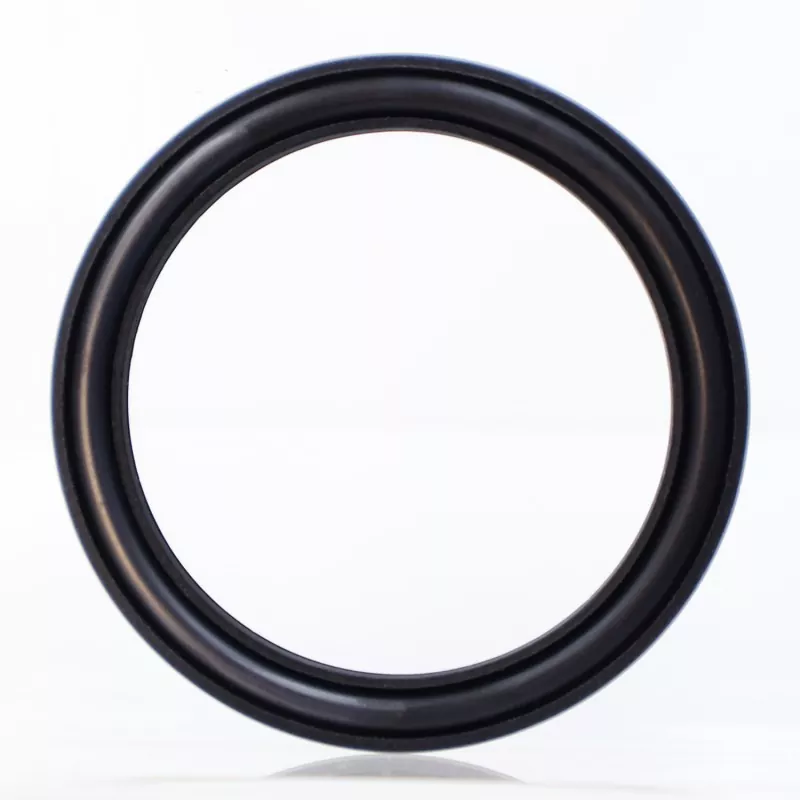

Ruichen FS-BO komposiitvedruga tihendil on komposiitkonstruktsioon, mis ühendab spetsialiseeritud insenerplastid suure jõudlusega elastomeeridega, ühendades täiuslikult keemilise vastupidavuse mehaanilise elastsusega. Spetsiaalselt väga söövitavale kandjale ja kõrget puhtust nõudvatele keskkondadele mõeldud mudel on ideaalne valik agressiivsete keemiliste vedelike käitlemiseks.
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Kiirus (m/s) |
Temperatuur °C |
Meedia |
|
|
<40: kasutage soone laiust L >40 MPa: kasutage soone laiust L1 |
<10 |
BO/DO -35~+250 |
muud -200~+250 |
Kõik vedelikud, kemikaalid ja gaasid |
Sellel mudelil on ainulaadne kapseldatud O-rõnga disain, mille südamiku tihenduselement on valmistatud PTFE-st või sarnasest suure jõudlusega plastist, mis on kapseldatud spetsiaalsesse elastomeeri. See struktuur võimaldab tal taluda enamikku tugevatest hapetest, tugevatest leelistest, orgaanilistest lahustitest ja muudest agressiivsetest kemikaalidest, säilitades samal ajal suurepärase elastsuse taastumise.
Ruichen FS-BO vedrujõulised tihendid näitavad erakordset vastupidavust keemilise töötlemise seadmetes, ravimitootmismasinates ja elektroonilistes kemikaalide käitlemise süsteemides. Materjalid vastavad asjakohastele tervise- ja ohutussertifikaatidele, mistõttu sobivad need rakendusteks, mis hõlmavad otsest kokkupuudet kõrge puhtusastmega kandjatega. Ruichen FS-BO tihendite hulgihange pakub usaldusväärset lahendust tihendusnõuete täitmiseks sellistes tööstusharudes nagu pooljuhtide tootmine, peenkemikaalid ja biofarmatseutilised tooted.
Saadaval on kõik määratud vahemikus olevad mõõtmed.
Märkus: Kui nõutavad andmed pole selles tabelis loetletud, võtke meiega ühendust; Tarnida saab kuni 1600 mm suuruseid tooteid.
|

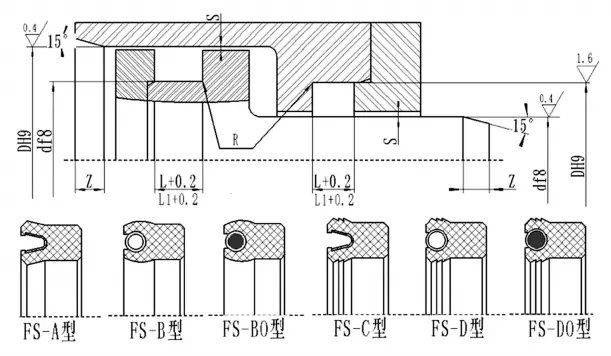

d |
D |
L+0,2 |
L1+0,2 (Kehtib rõhkudele >40 MPa) |
Radiaalne kliirens Smax |
Chamber pikkus Zmin |
Rmax |
|
|
<20MPA |
<40 MPA |
||||||
|
3-10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Kasutusmärkus: sobib võllide ja avade kahesuunaliseks tihendamiseks standardsetes tööstuskeskkondades; soovitatav kasutada minimaalse rõhukõikumisega rakendustes.
