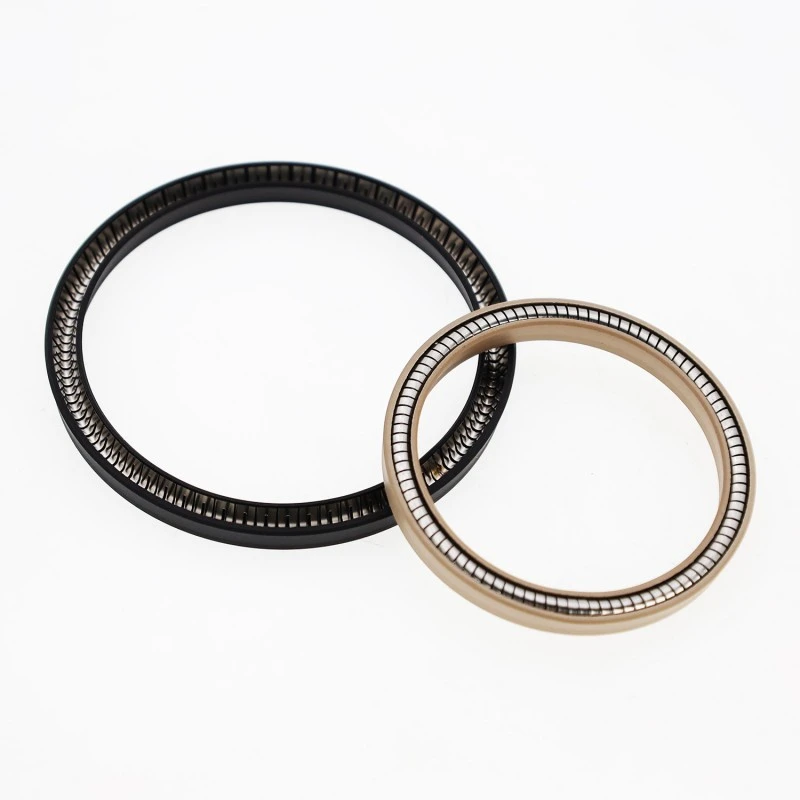

RC16 vedrujõuline tihend koosneb roostevabast terasest vedrust ja suure jõudlusega plastikust. Roostevabast terasest vedru võib olla kas V-kujuline või O-kujuline vedru. RC16-B kasutamisel tuleb valida sobiv elastomeermaterjal.
|
Rõhk MPa |
Kiirus m/s |
Temperatuur °C |
Keskmine |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Peaaegu kogu meedia |
Materjali valik
1. O-rõnga materjali saab valida: R01 nitriilkummist (NBR), R02 fluorokummist (FKM) jne.
2. Tihendusrõnga materjalide hulka kuuluvad: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Roostevabast terasest vedrud võivad olla kas O- või V-kujulised.
Tellimuse näide
RC16-40-PTFE4+V: võlli läbimõõt 40, tihendusrõnga materjal on PTFE4, roostevabast terasest vedru on V-kujuline vedru.
RC16-B-40-PTFE4+R02: võlli läbimõõt 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on valmistatud fluorokummist.

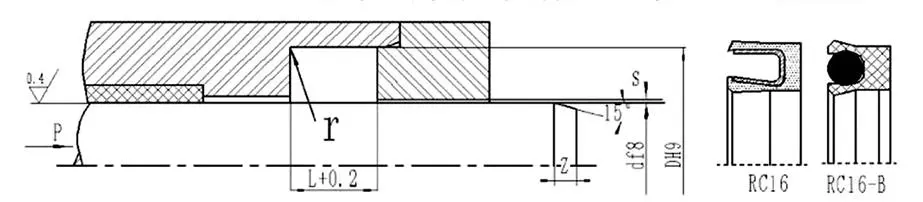

Tehniliste andmete ja parameetrite tabel (saadaval on mis tahes suurus määratud vahemikus)
|
df8 |
DH9 |
L+0,2 |
Smax (<20MPA) |
Smax (<40MPA) |
Zmin |
rmax |
|
4~9,9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8L |
0.4 |
|
10~19,9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120-1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
PTFE-tihendi paigaldamine: Tavaliselt kasutatakse avatud sooni; kinnistesse soontesse paigaldamiseks vaadake PTFE tihendi paigaldusjuhendi lk 160.
Tehniliste andmete ja mõõtmete tabel (Kui teie nõutavad andmed pole selles tabelis loetletud, võtke ühendust meie ettevõttega; saame tarnida kuni 1600 mm tooteid.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Ruicheni tihenduslahendusi on edukalt rakendatud paljudes ikoonilistes projektides ja kriitilistes seadmetes kogu maailmas. Meie kõrgsurvetihendid valis tunnustatud Euroopa tuuleturbiinide tootja, et neid saaks kasutada oma avameretuulikute hüdraulilises sammu reguleerimise süsteemis. Need tihendid on töötanud usaldusväärselt üle viie aasta äärmuslikes soolapihustustes, kõrge niiskuse ja madala temperatuuriga keskkondades, pälvides kliendilt palju kiitust.
Vahepeal on meie kemikaalikindlad tihendustooted edukalt eksporditud suurde naftakeemiaprojekti Lähis-Idas, kus neid kasutatakse nõudlikes kemikaalide ülekandepumpades. Nende korrosioonikindlus on aidanud kliendil saavutada ohutu, lekkevaba pideva tootmise.
Need edukad rahvusvahelised juhtumid näitavad täielikult, et Ruicheni tooted vastavad maailma kõige rangematele kvaliteedi- ja kasutusstandarditele.
