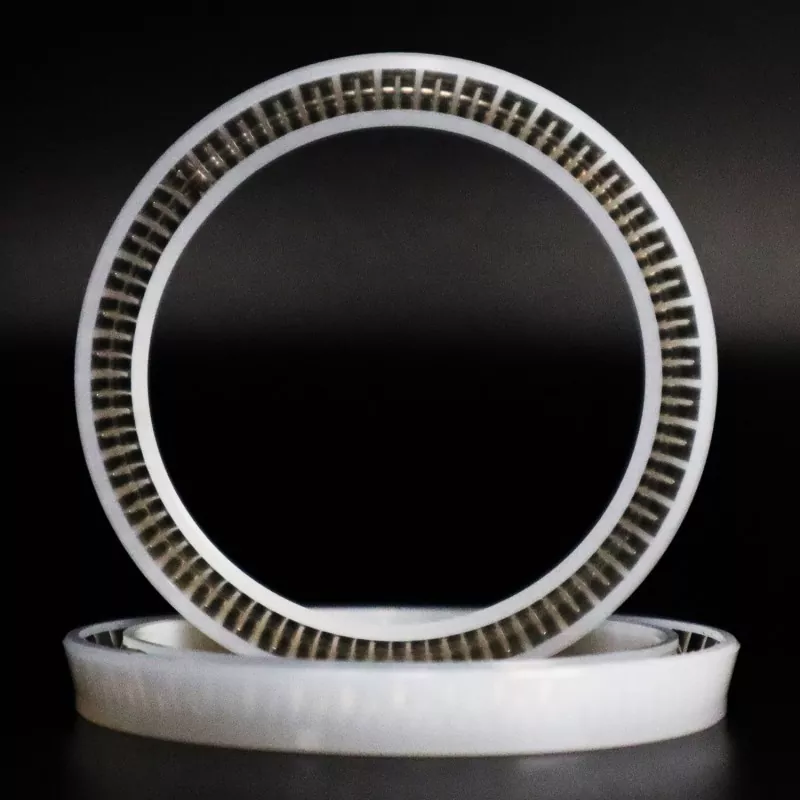

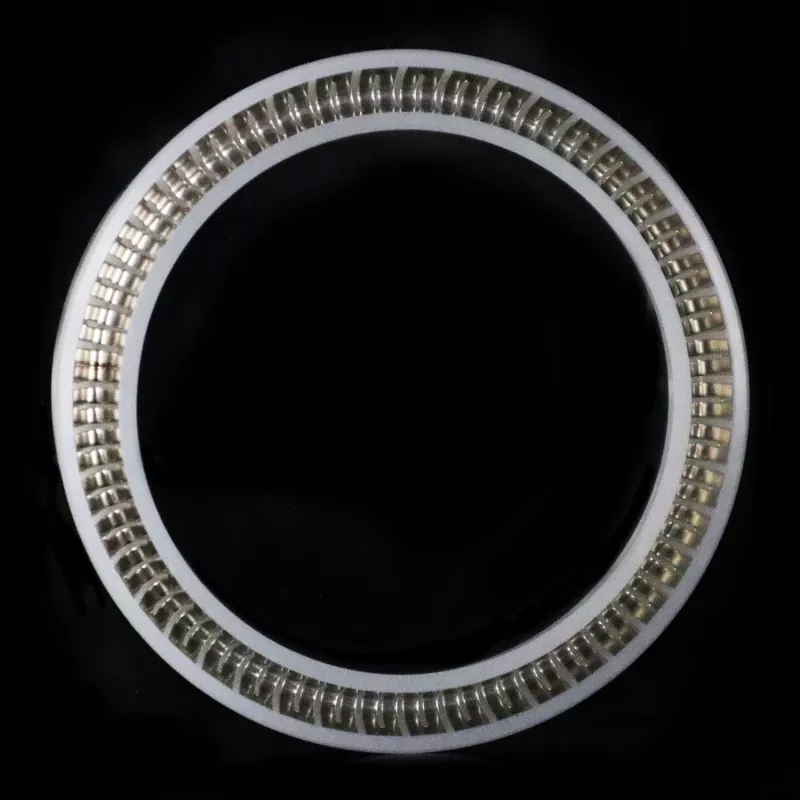

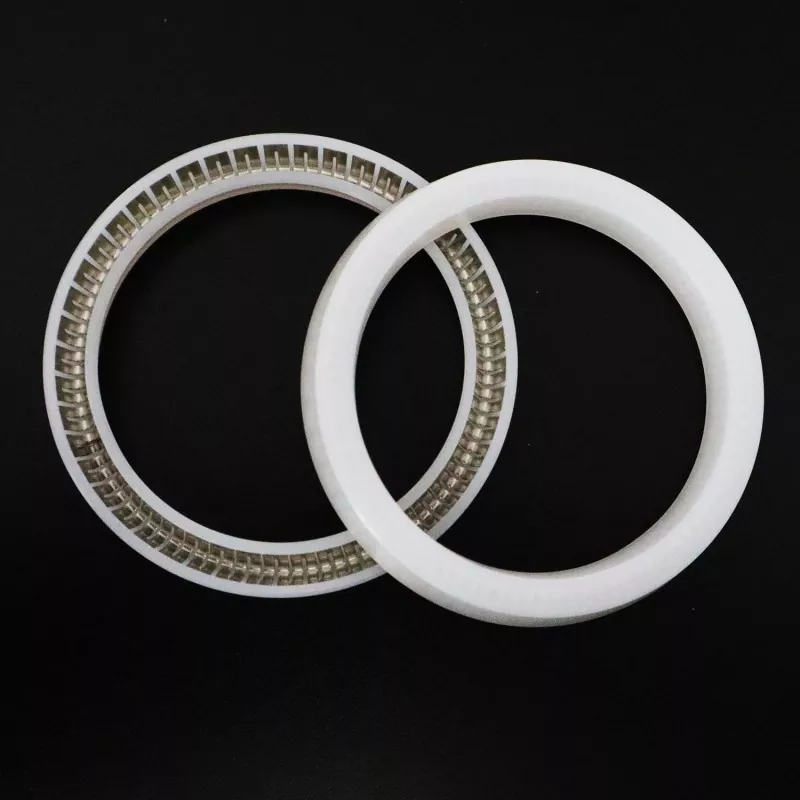

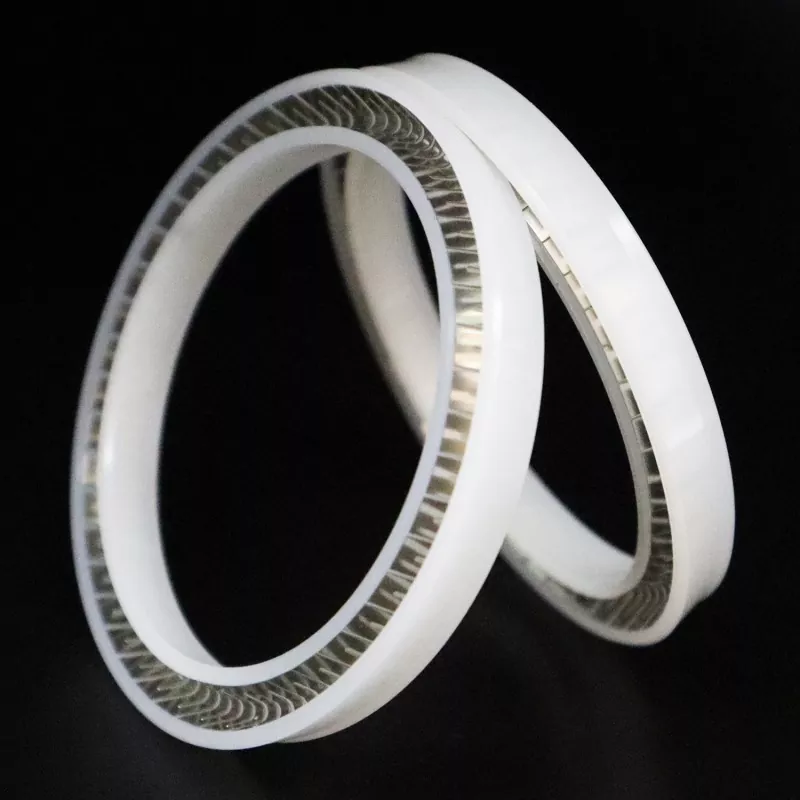

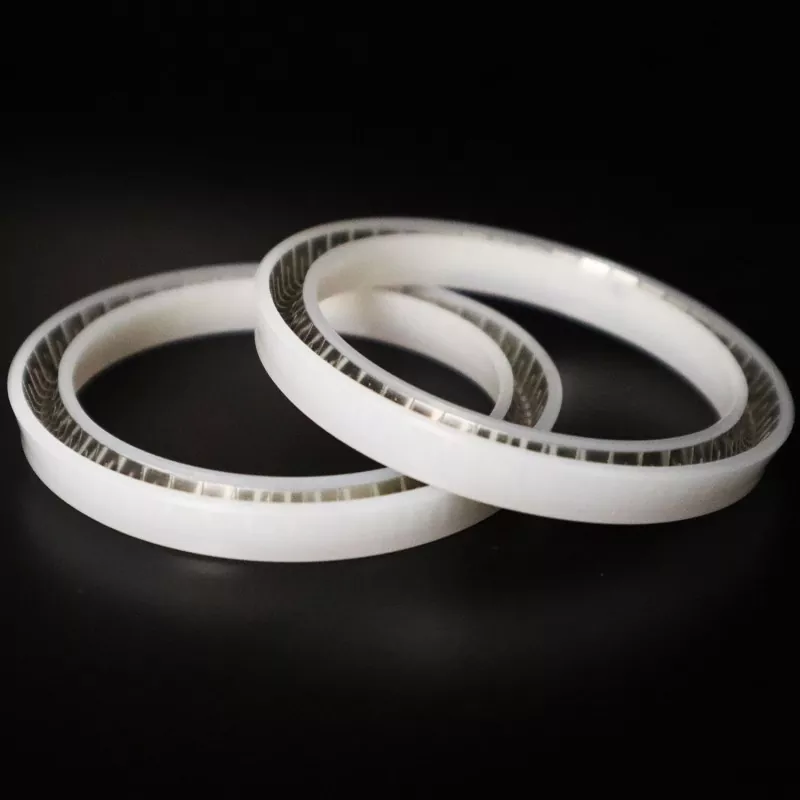

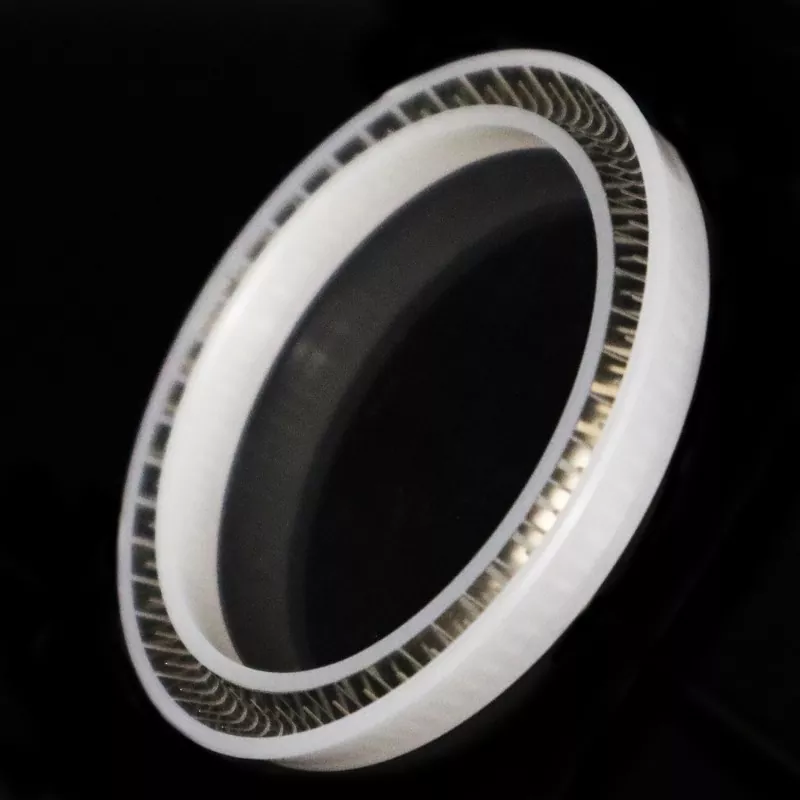

Ruichen FS-A sümmeetrilise vedrupingega tihendil on sümmeetriline disain, mis võimaldab seda kasutada vaheldumisi nii võllide kui ka avade jaoks. Vedrujõulise tihendi seeria põhimudelina pakub FS-A kulutõhusat ja usaldusväärset tihenduslahendust enamiku standardsete töötingimuste jaoks, muutes selle sobivaks mitmesugusteks rakendusteks, mis hõlmavad staatilist tihendamist, väikese kiirusega pöörlemist ja edasi-tagasi liikumist.
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Kiirus (m/s) |
Temperatuur °C |
Meedia |
|
|
<40: kasutage soone laiust L >40 MPa: kasutage soone laiust L1 |
<10 |
BO/DO -35~+250 |
muud -200~+250 |
Kõik vedelikud, kemikaalid ja gaasid |
Selle mudeli põhieelisteks on laialdane meedia ühilduvus ja stabiilne jõudlus. PTFE-tihenduskorpuse ja vedruga koormatud konstruktsiooniga see talub enamikku keemilisi aineid, sealhulgas erinevaid hüdraulikavedelikke, määrdeaineid ja pehmeid keemilisi lahuseid. Temperatuuri kohandamise osas säilitab FS-A mudel stabiilse tihendusvõime vahemikus -50 °C kuni 200 °C.
Ruichen FS-A vedrujõuline tihend sobib eriti hästi üldiste tööstusseadmete, standardsete hüdrosüsteemide ja tavaliste vedelikukäitlusseadmete jaoks. Selle madala hõõrdumise konstruktsioon tagab sujuva töö ja minimaalse hõõrdumise, vältides tõhusalt libisemisnähtust seadme töötamise ajal.
Klientidele, kes valivad vedrujõuga tihendeid esimest korda või neile, kes on väga tundlikud kulude suhtes, on Ruichen FS-A ideaalne algtaseme valik.
Saadaval on kõik määratud parameetrivahemikus olevad suurused.
Märkus: kui nõutud spetsifikatsiooni pole selles tabelis loetletud, võtke meiega ühendust; saame tarnida tooteid läbimõõduga kuni 1600mm.
|

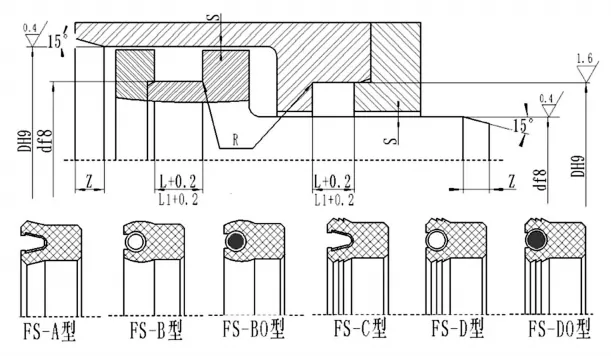

d |
D |
L+0,2 |
L1+0,2 (Kehtib rõhkudele >40 MPa) |
Radiaalne kliirens Smax |
Chamber pikkus Zmin |
Rmax |
|
|
<20MPA |
<40 MPA |
||||||
|
3-10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Kasutusmärkus: sobib võllide ja avade kahesuunaliseks tihendamiseks standardsetes tööstuskeskkondades; soovitatav kasutada minimaalse rõhukõikumisega rakendustes.
