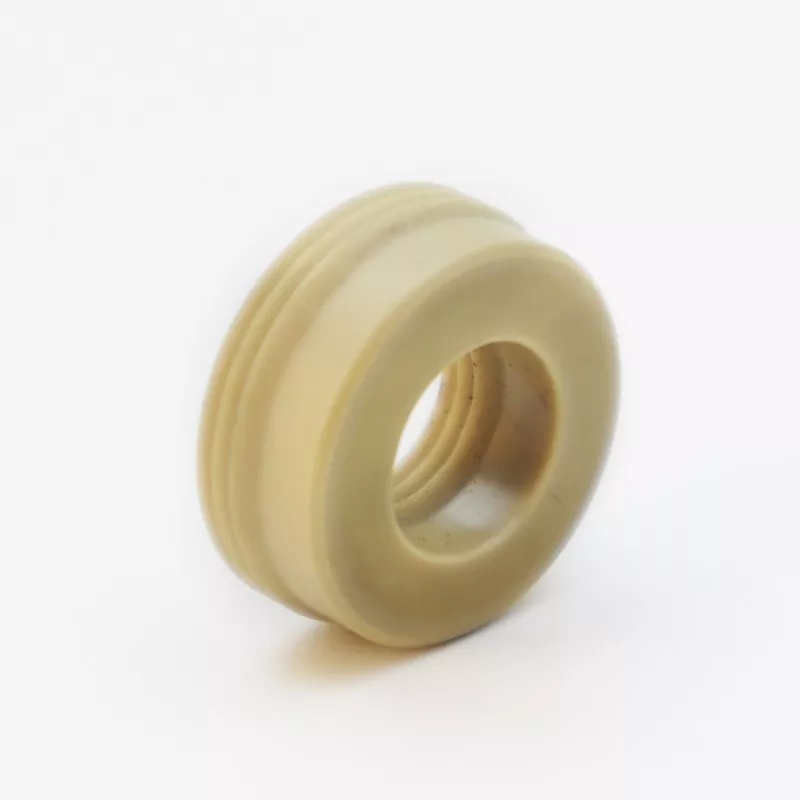

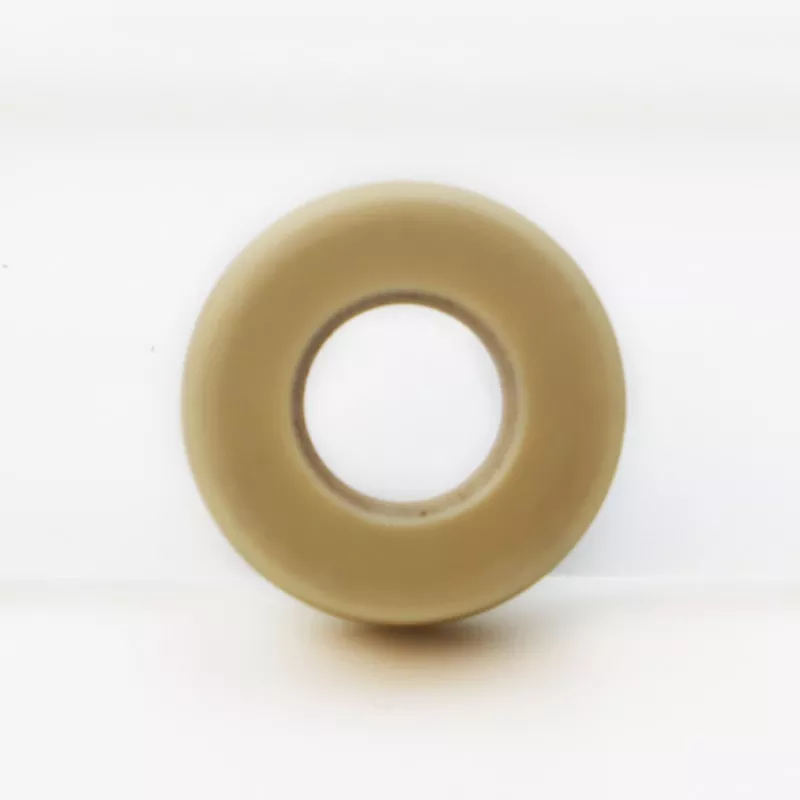

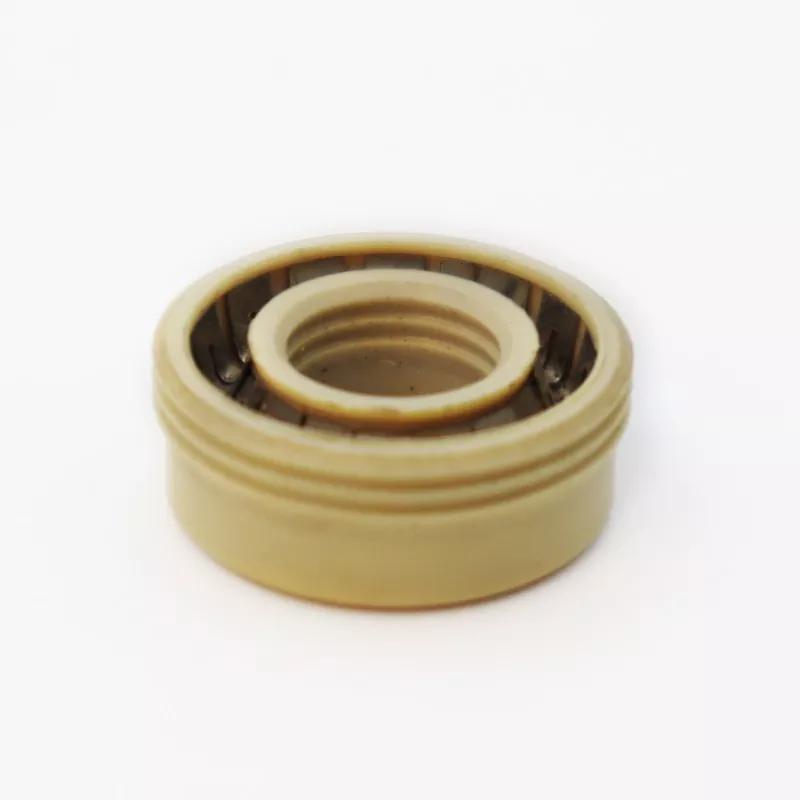

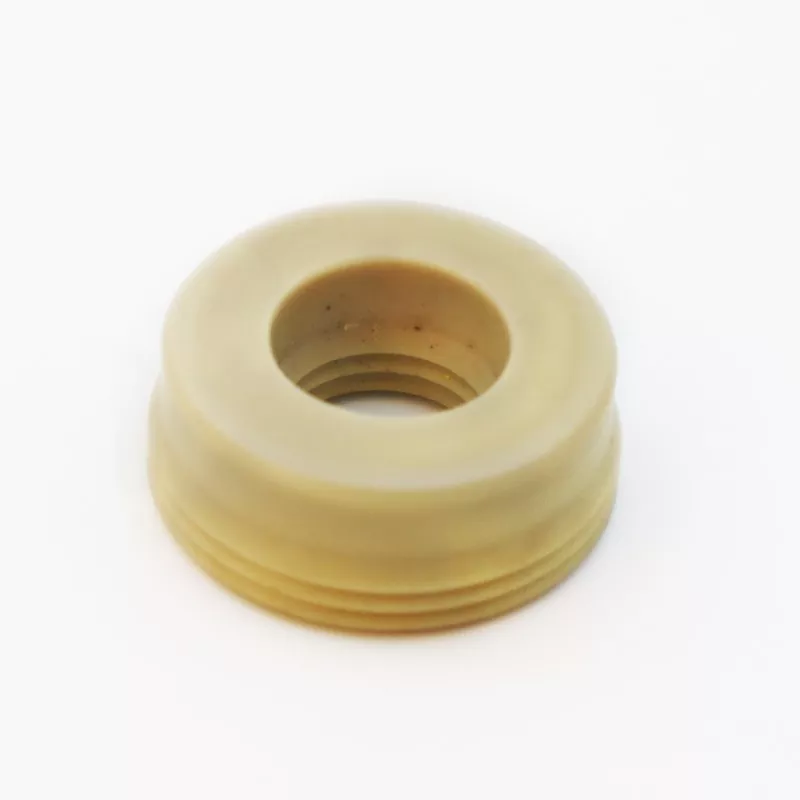

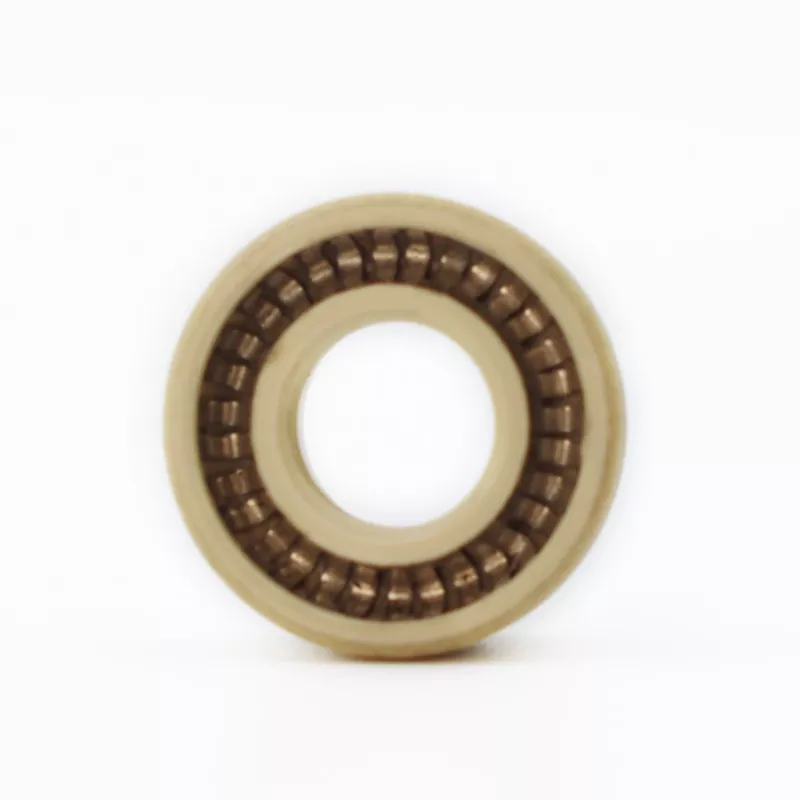

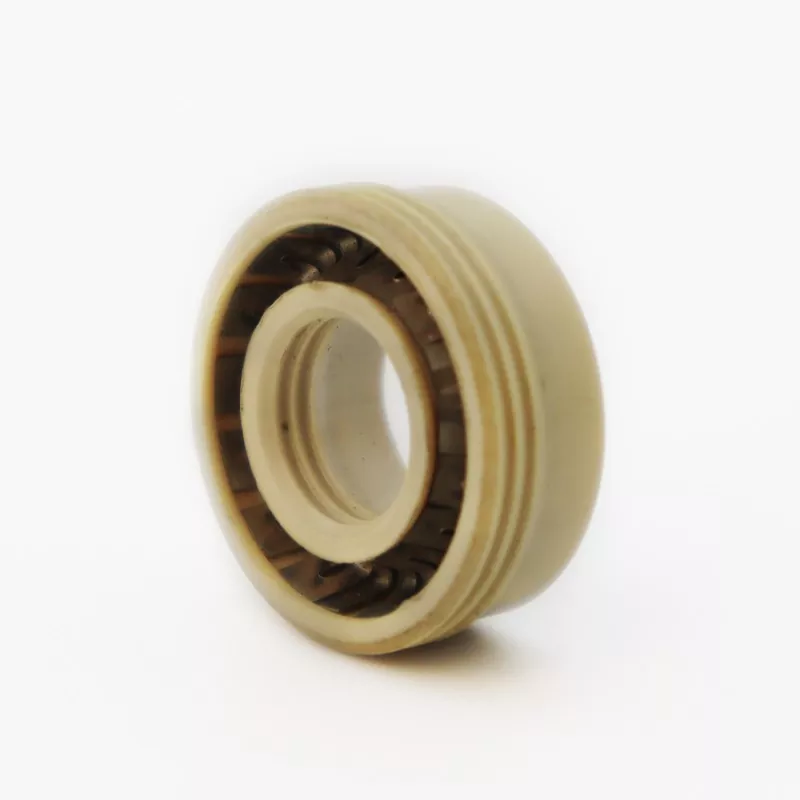

Ruichen FS-C Multi-Lip vedrujõulisel tihendil on ainulaadne sakiline huulekujundus, mis parandab oluliselt tihendusvõimet. FS-C mudel on ideaalne valik rakenduste jaoks, mis nõuavad ranget lekkekontrolli.
See tagab stabiilse ja usaldusväärse tihenduse – tasakaalustades madala hõõrdumise pika kasutuseaga – töörõhul kuni 40 MPa (seda piiri ületavad rõhud nõuavad kindlaksmääratud laia soonega konfiguratsiooni).
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Kiirus (m/s) |
Temperatuur °C |
Meedia |
|
|
<40: kasutage soone laiust L >40 MPa: kasutage soone laiust L1 |
<10 |
BO/DO -35~+250 |
muud -200~+250 |
Kõik vedelikud, kemikaalid ja gaasid |
Selle mudeli mitmehuuleline struktuur loob mitu tihendustõket, tagades suurepärase gaasi- ja vedelikutiheduse isegi madala rõhu korral. See on spetsiaalselt loodud vaakumkeskkondadesse või rakendustesse, kus on äärmiselt madal rõhuerinevus, kuid talub ka töörõhku kuni 40 MPa (eeldusel, et kasutatakse laiendatud soont).
Ruichen FS-C vedrujõulised tihendid tagavad erakordse jõudluse vaakumseadmetes, analüütilistes instrumentides, täppismõõteseadmetes ja kõrge spetsifikatsiooniga ventiilides. Nende vähese hõõrdumise ja sujuva liikumise tõttu sobivad need eriti hästi täpseks liikumisjuhtimiseks. Eritellimusel valmistatud Ruichen FS-C tihendid tagavad teadusuuringute seadmete, meditsiiniinstrumentide ja ülitäpsete tööstuslike juhtimissüsteemide pikaajalise tihenduskindluse.
Saadaval on kõik määratud vahemikes olevad mõõtmed.
Märkus: Kui nõutavad andmed pole selles tabelis loetletud, võtke meiega ühendust; tarnida saab kuni 1600 mm suuruseid tooteid.
|

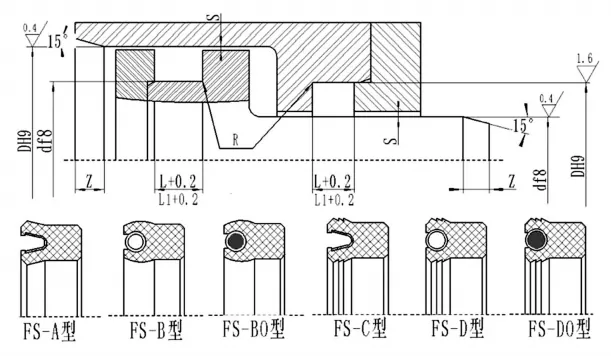

d |
D |
L+0,2 |
L1+0,2 (Kehtib rõhkudele >40 MPa) |
Radiaalne kliirens Smax |
Chamber pikkus Zmin |
Rmax |
|
|
<20MPA |
<40 MPA |
||||||
|
3-10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Paigaldusmärkus: Kõrgsurverakenduste (>40 MPa) puhul tuleb kasutada etteantud laiusega (L1) soont ja paigaldustolerantse tuleb rangelt kontrollida.
