Aksiaalne C-tüüpi kombineeritud tihend

Aksiaalse staatilise ääriku tihendamiseks on eelistatud valik Ruichen Sealingi aksiaalne C-tüüpi kombineeritud tihend RC2872. Saadaval A-tüüpi (siserõhk) ja B-tüüpi (välisrõhk) konfiguratsioonis, see on mõeldud ühesuunaliseks staatiliseks tihendamiseks ääriku otstes. Selle kahepoolne kinnitusääriku struktuur välistab O-rõnga väljapressimise rikke ohu, samas kui sisemine survejõuline tihendusmehhanism tagab suurepärase survekindluse, muutes selle ideaalseks veesurve tihendamiseks.

Saada päring

Tootekirjeldus

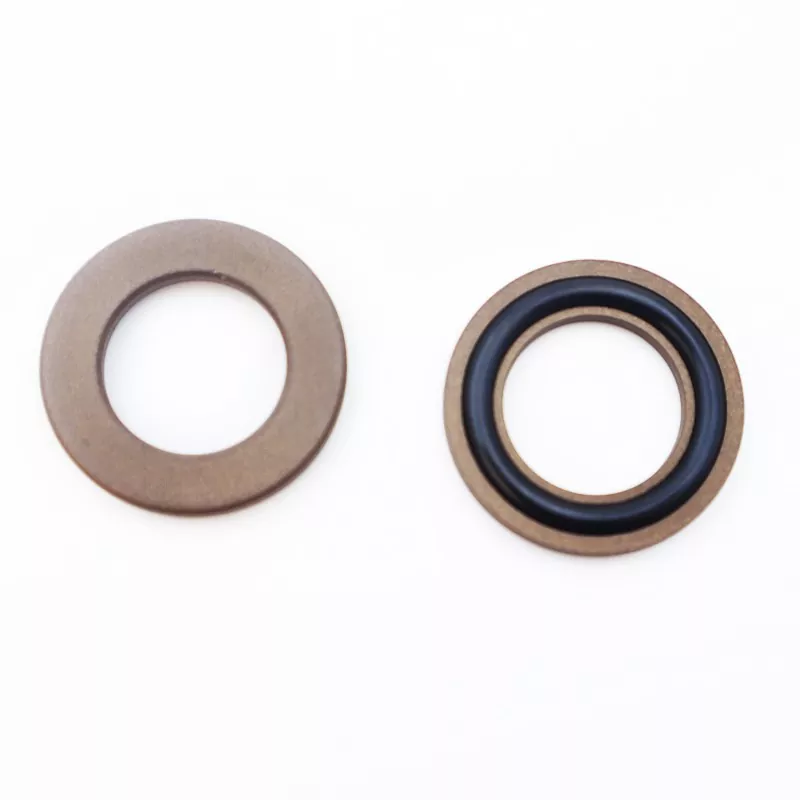

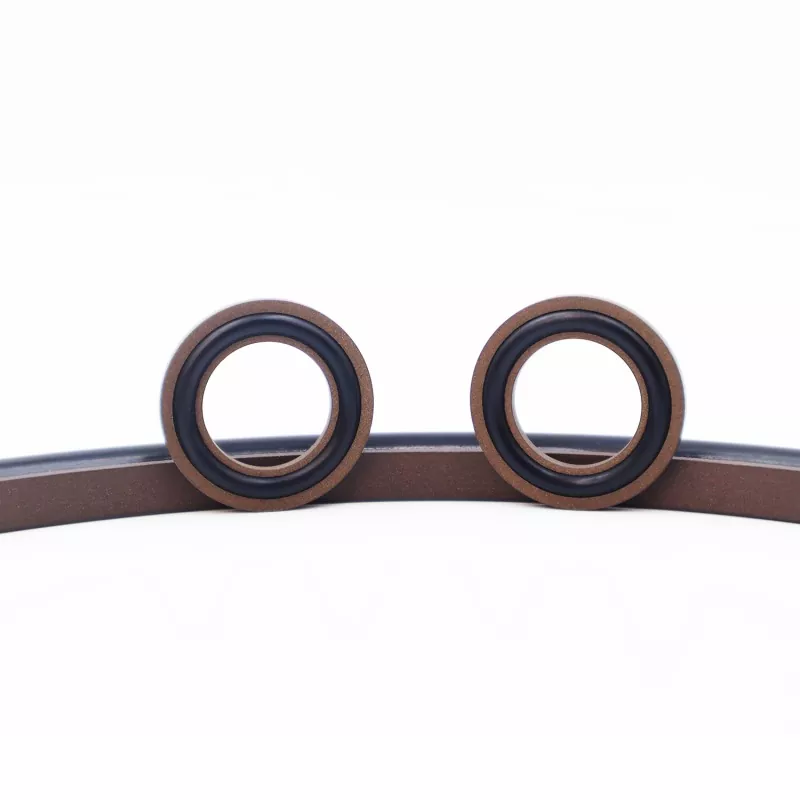

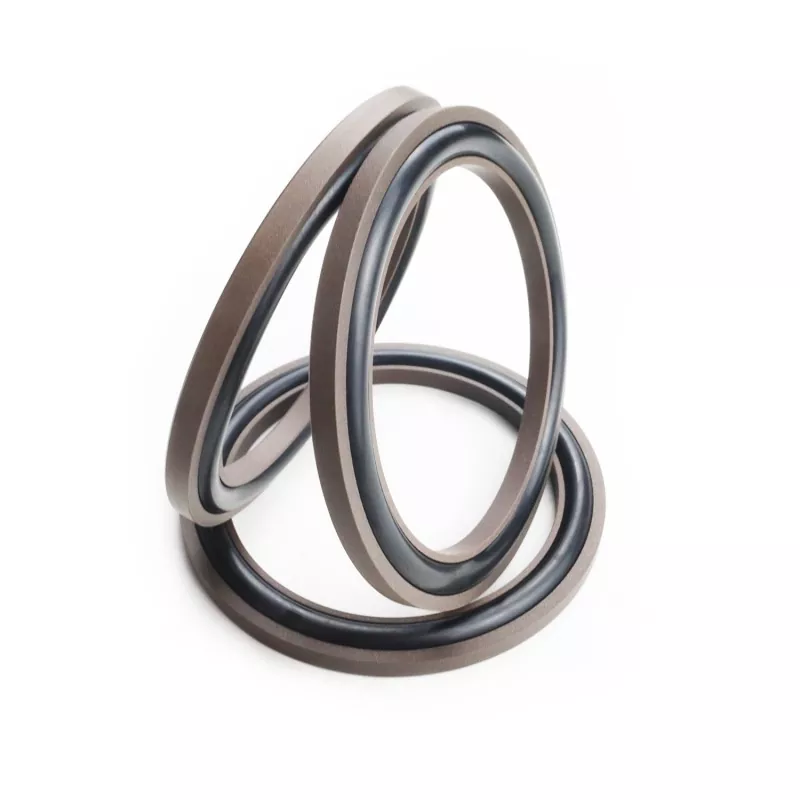

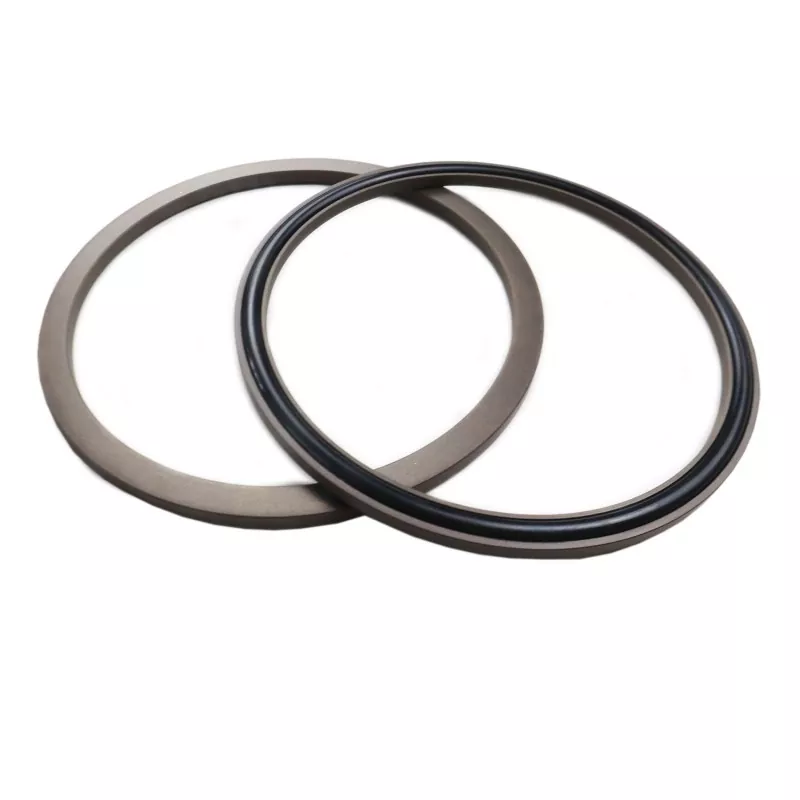

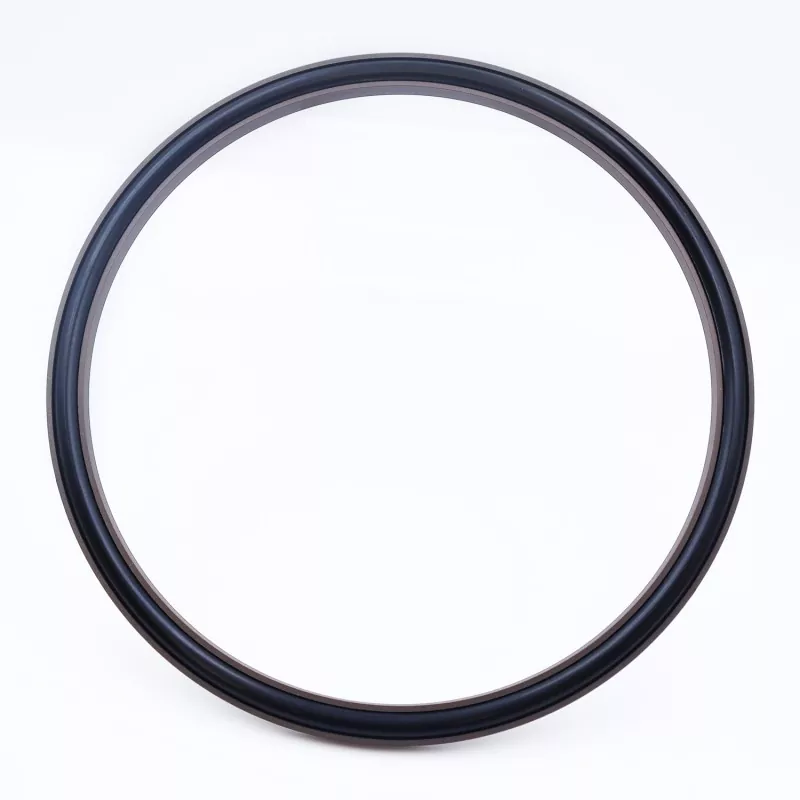

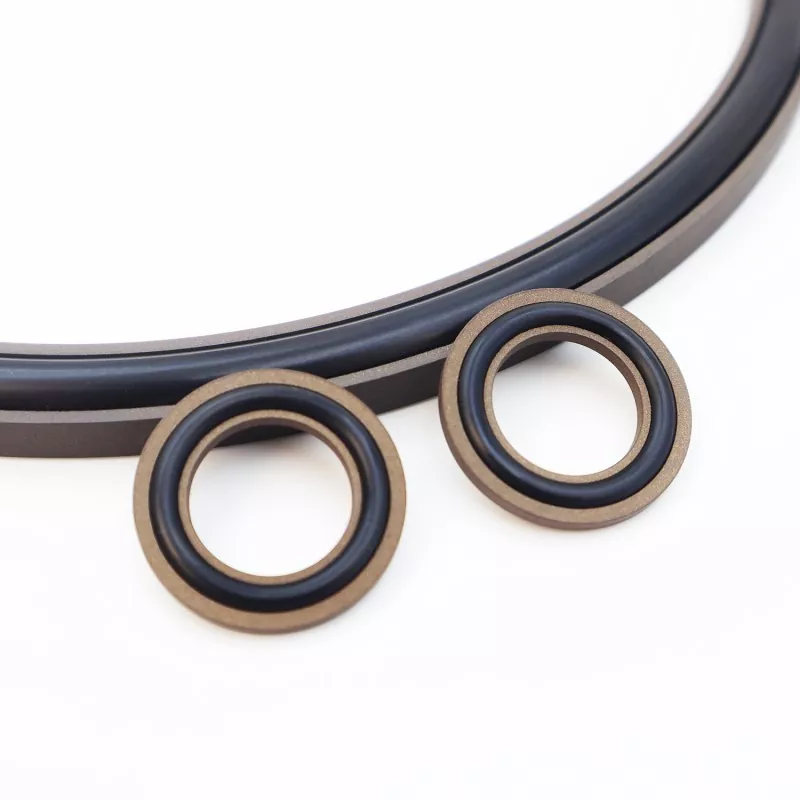

Aksiaalne C-tüüpi kombineeritud tihend koosneb C-kujulisest täidetud PTFE-st valmistatud tihendusrõngast ja kummist O-rõngast; see on ette nähtud staatiliseks tihendamiseks, nagu aksiaalsed (otsapinna) ja äärikutihendid. Põhiomaduste hulka kuuluvad pikk kasutusiga, suurepärane tihendusvõime, kõrgsurvekindlus ja kompaktne konstruktsiooni jalajälg; see sobib ka hüdrauliliseks tihendamiseks. Saadaval kahes versioonis: RC2872-A (sisemise rõhu jaoks) ja RC2872-B (välisrõhu jaoks).

Kompaktne disain hõlbustab paigaldamist kitsastesse kohtadesse, tagades usaldusväärse tihenduse ja pikema tööea pikaajalisel kasutamisel. Täielik valik spetsifikatsioone on saadaval laos ning teenuseid osutatakse ülemaailmsetele ostjatele, sealhulgas tehniline valik, hinnapäringud ja hulgitellimine.

Kohaldatavad kasutustingimused

Rõhk (MPa)	Temperatuur (°C)	Kiirus (m/s)	Keskmine
≤100	-35 kuni +100 (koos NBR O-rõngaga)	-	Hüdraulikaõli, emulsioon, vesi jne.
	-20 kuni +200 (FKM O-rõngaga)

Põhimõte ja rakendus

See tihend koosneb C-kujulisest PTFE tihendusrõngast ja O-rõngast; O-rõngas tagab eelsurve, tekitades tihenduse saavutamiseks vajaliku kinnitusjõu. Surve all see kinnitusjõud suureneb – see tähendab, et tihend toimib rõhu tõustes paremini. Tänu sussirõnga topeltääriku disainile on O-rõnga väljapressimine takistatud, võimaldades tihendil vastu pidada kõrgele survele.

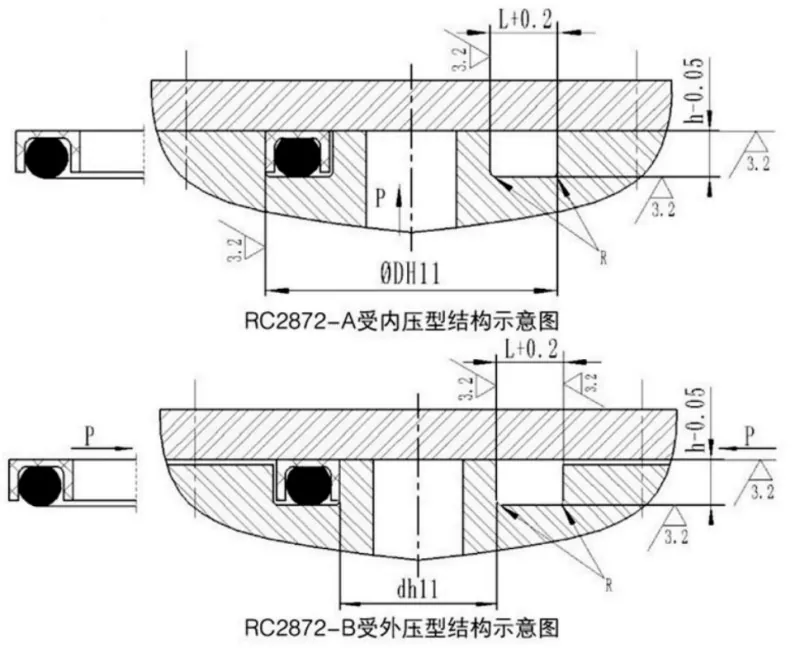

Axial C-Type Combined Seal

Tehniliste andmete tabel

1. RC2872-A sisemise survekindla tüübi spetsifikatsioonide tabel

Kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval.

Välisläbimõõdu vahemik D H11	Soone sügavus h-0,05	Soone laius L+0,2	Nurga raadius Rmax	O-rõnga traadi läbimõõt teha
15-30	2.35	5.5	0.4	2.65
31-50	3.10	6.6	0.4	3.55
51-127	4.65	9.6	0.5	5.30
128-499	6.25	11.7	0.6	7.00
500-1600	7.5	13.6	0.7	8.60

2. RC2872-B välisrõhu tüüp: tehniliste andmete tabel

Kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval.

Sisemise läbimõõdu vahemik d h11	Soone sügavus h-0,05	Soone laius L+0,2	Nurga raadius Rmax	O-rõnga traadi läbimõõt teha
5-30	2.35	5.5	0.4	2.65
31-50	3.10	6.6	0.4	3.55
51-127	4.65	9.6	0.5	5.30
128-499	6.25	11.7	0.6	7.00
500-1600	7.5	13.6	0.7	8.60
