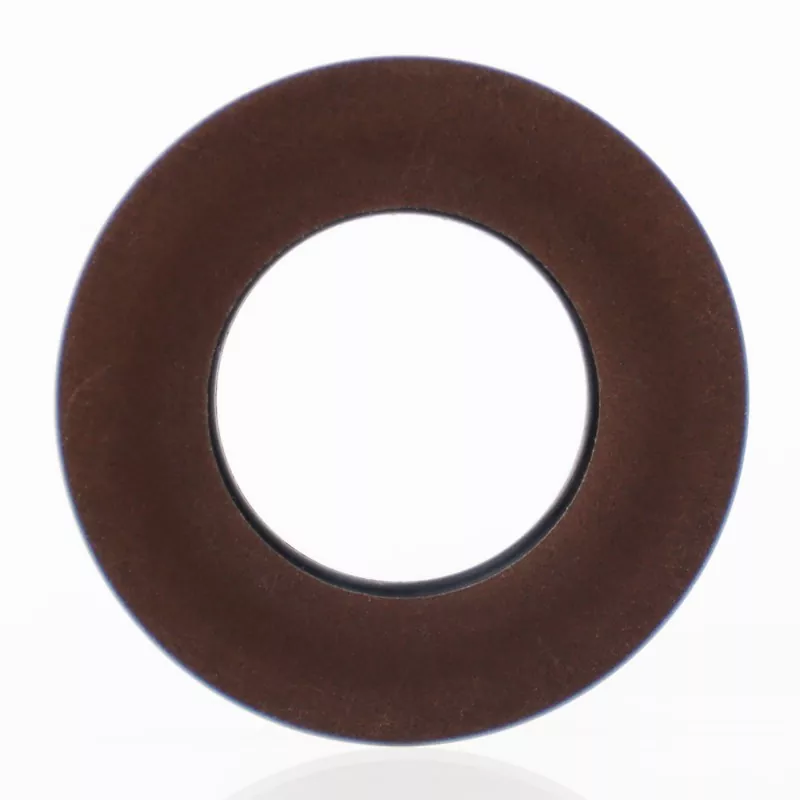

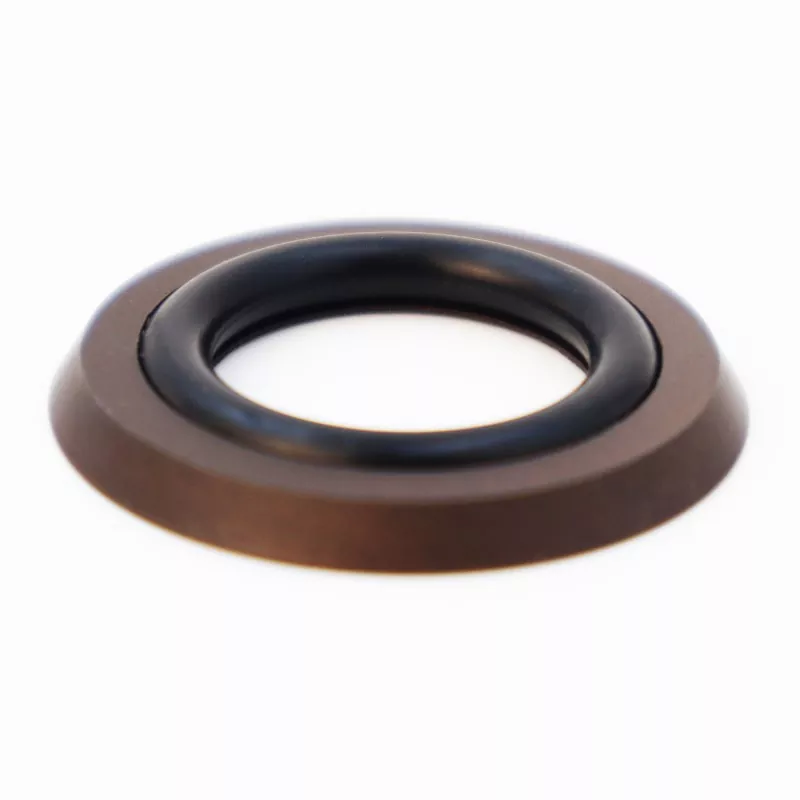

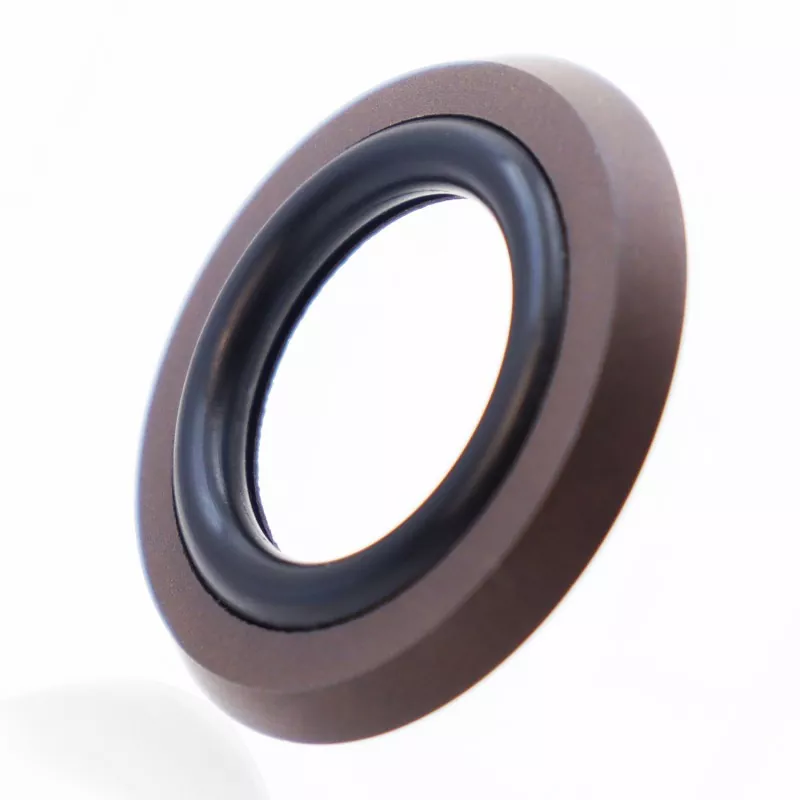

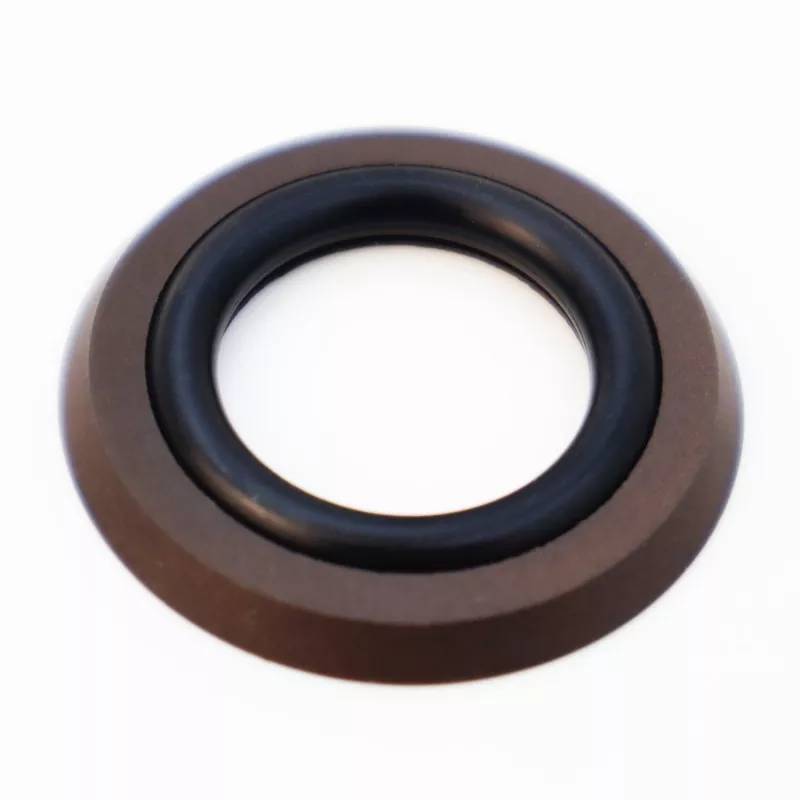

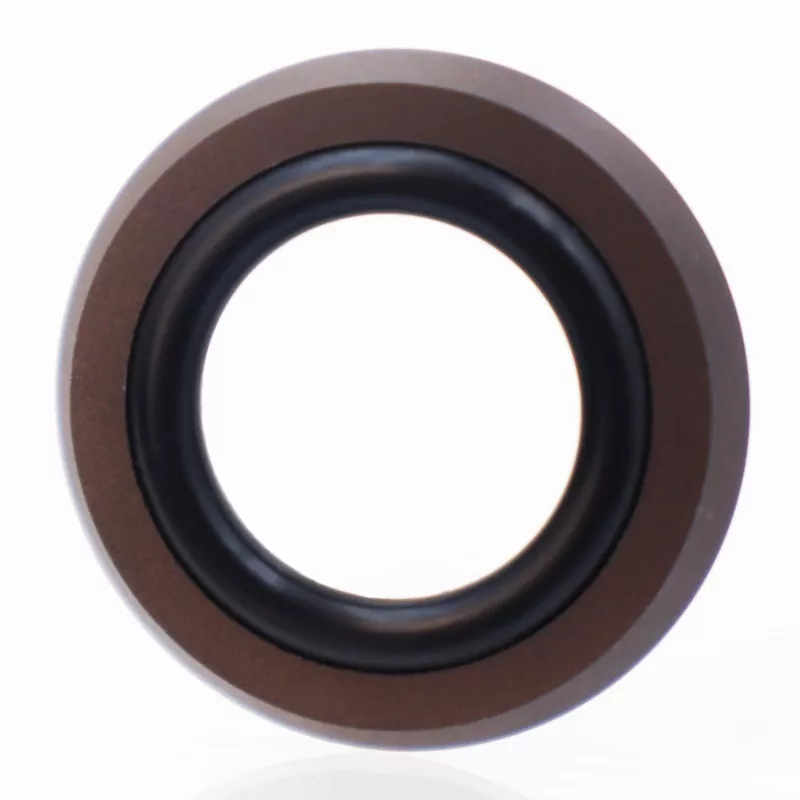

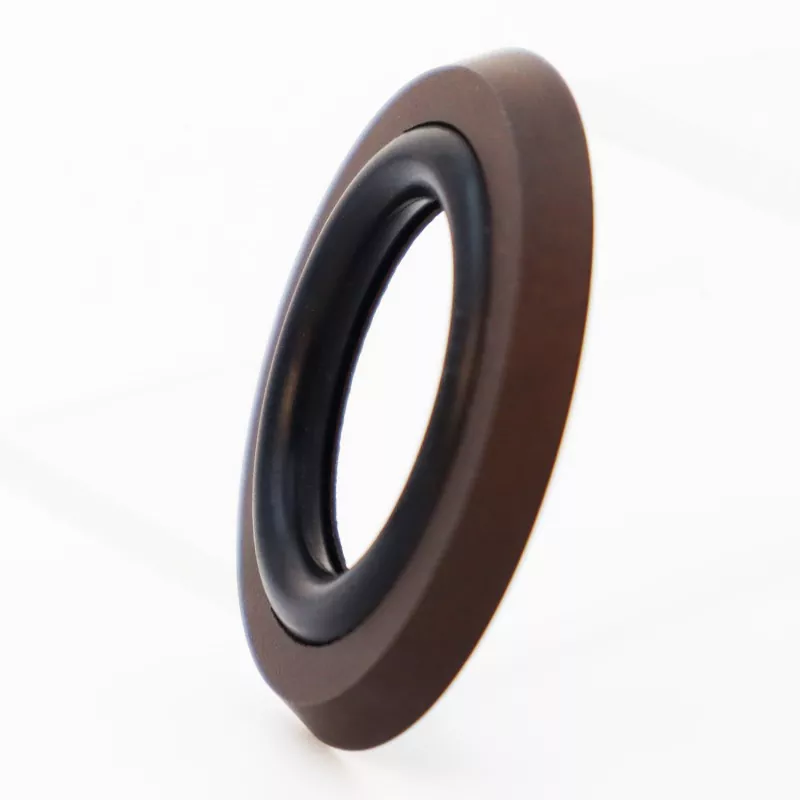

Aksiaalne jalatüüpi kombineeritud tihend koosneb jalakujulisest täidetud PTFE-st valmistatud tihendusrõngast ja kummist O-rõngast. See on ette nähtud ühesuunaliste staatiliste tihendusrakenduste jaoks, nagu aksiaalsed (otspind) ja äärikutihendid. Peamised omadused on pikk kasutusiga, suurepärane tihendusvõime, vastupidavus kõrgele ja ülikõrgele rõhule ning kompaktne disain, mis nõuab minimaalset paigaldusruumi; see sobib ka hüdrauliliseks tihendamiseks. Saadaval kahes versioonis: RC2875-A (sisemise rõhu jaoks) ja RC2875-B (välisrõhu jaoks).
Selle kompaktne struktuur mahub kitsastesse paigaldussoontesse, vähendades oluliselt seadmete lekkeohtu. Täielik valik spetsifikatsioone on laos saadaval ning me tervitame ülemaailmsete ostjate päringuid ja näidistellimusi.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Keskmine |
|
≤60 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Mineraalipõhised hüdroõlid, tulekindlad vedelikud (HFA/HFB), vesi jne. |
|
-20 kuni +200 (FKM O-rõngaga) |
See tihend koosneb jalakujulise profiiliga modifitseeritud PTFE tihendirõngast ja O-rõngast. Surve all suureneb tihendi haardejõud – mis tähendab, et mida suurem on rõhk, seda parem on tihendusvõime. Tänu liugrõnga jalakujulisele külgääriku konstruktsioonile on O-rõnga väljapressimine takistatud, võimaldades tihendil vastu pidada kõrgele ja ülikõrgele rõhule.
Kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval.
|

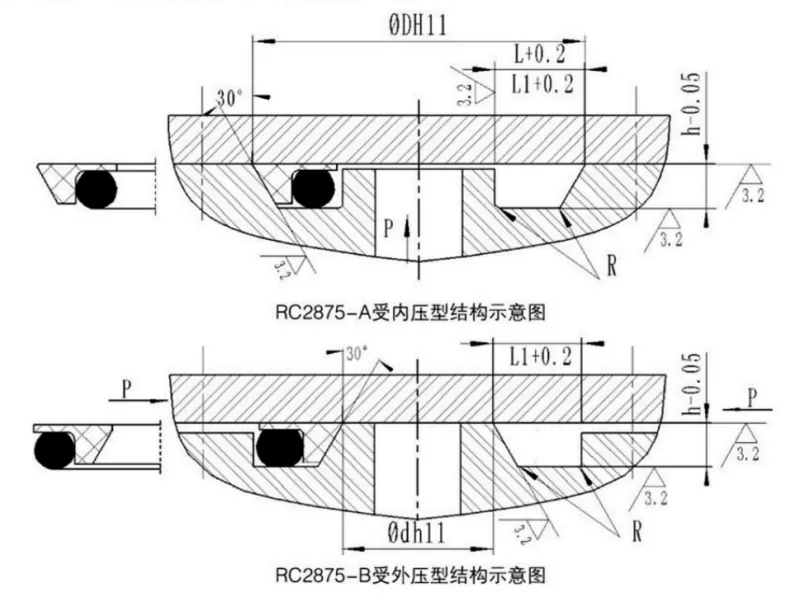

Välisläbimõõdu vahemik D H11 |
Soone sügavus h-0,05 |
Soone laius L+0,2 |
Soone laius L1 + 0,2 Rõhk > 100 MPa |
Nurga raadius Rmax |
O-rõnga traadi läbimõõt teha |
|
17-50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51-127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128-499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval.
|
Sisemise läbimõõdu vahemik dh11 |
Soone sügavus h-0,05 |
Soone laius L+0,2 |
Soone laius L1 + 0,2 Rõhk > 100 MPa |
Nurga raadius Rmax |
O-rõnga traadi läbimõõt teha |
|
5-40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41-127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128-499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
