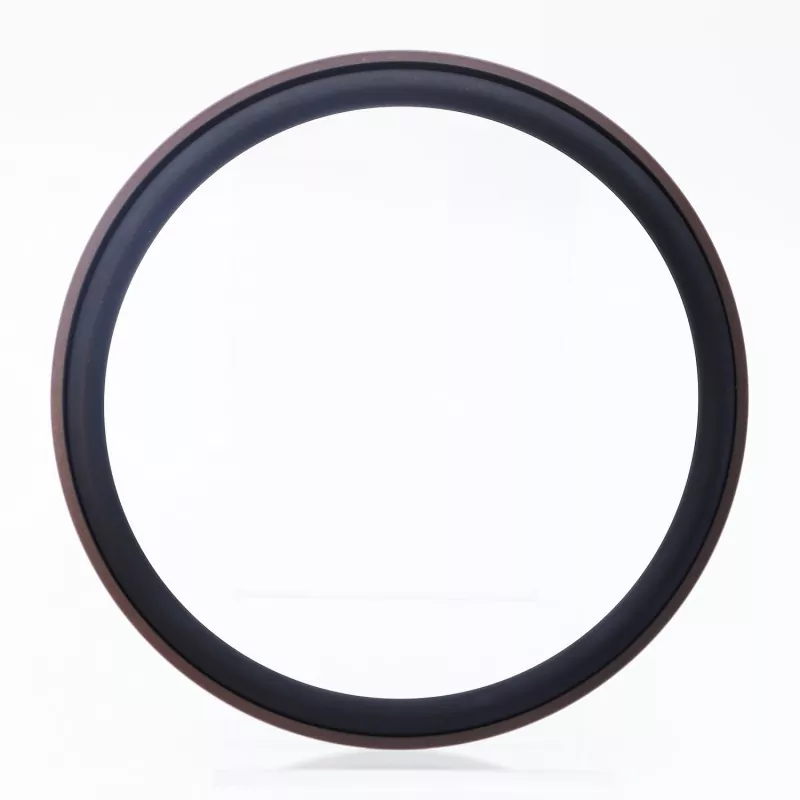

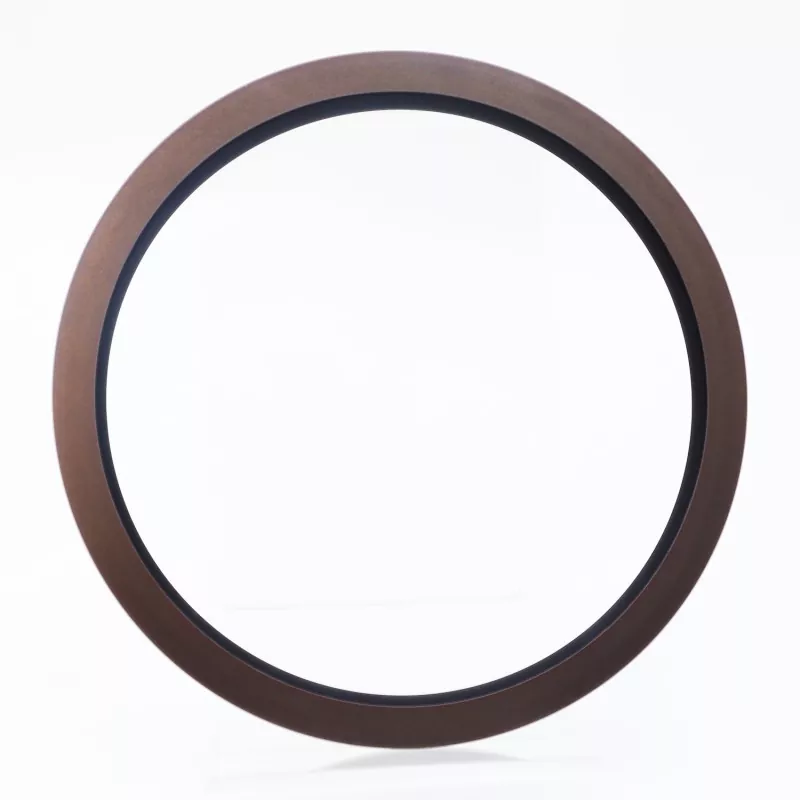

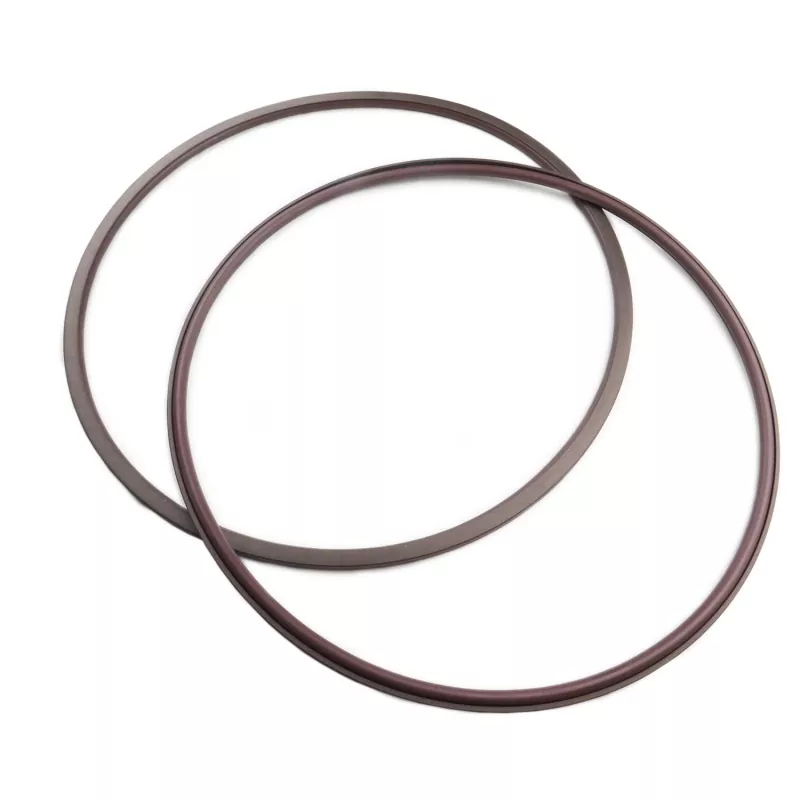

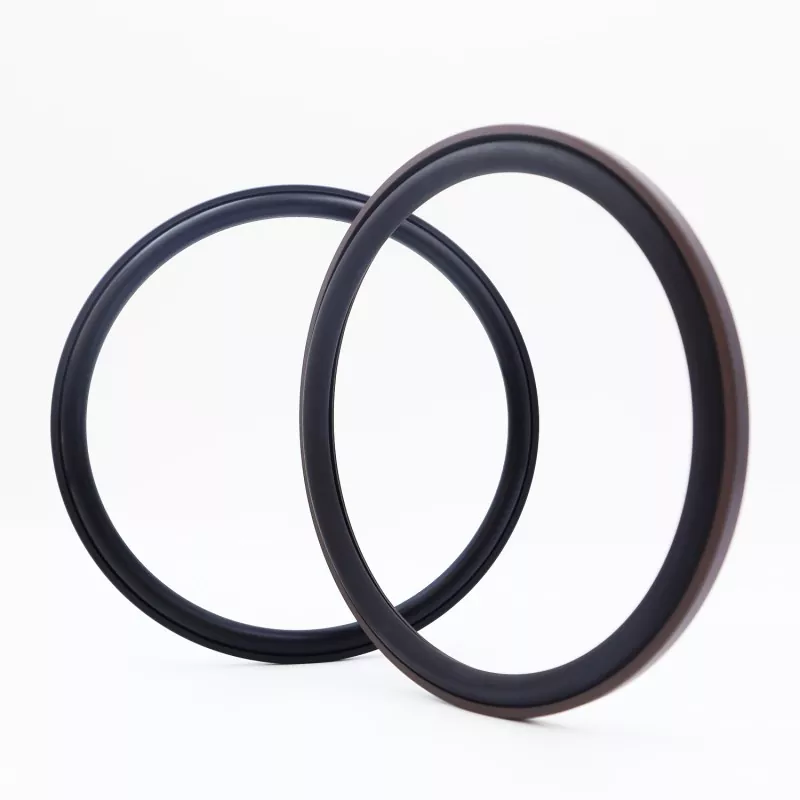

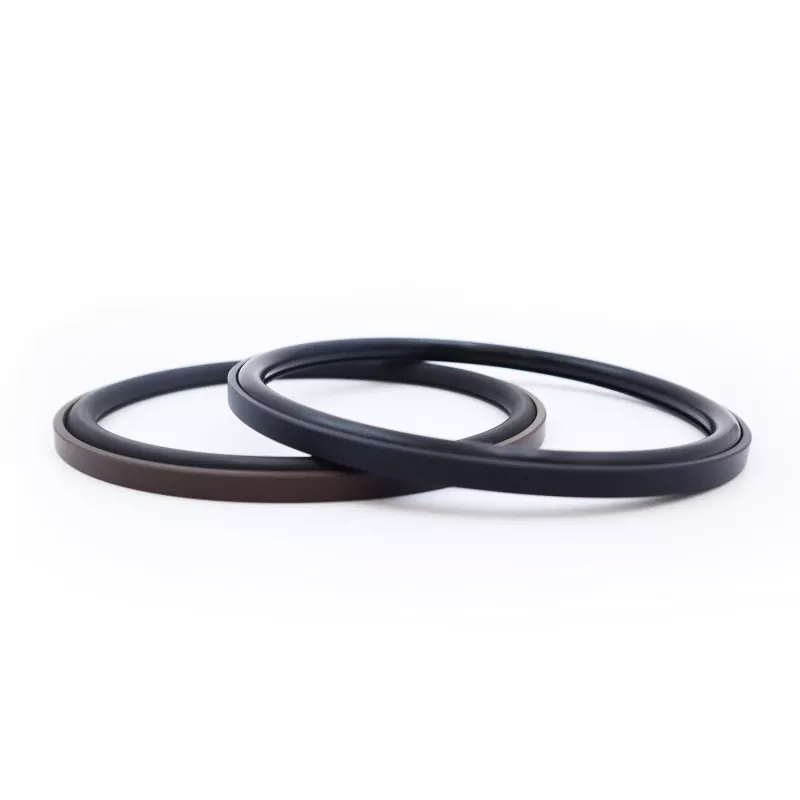

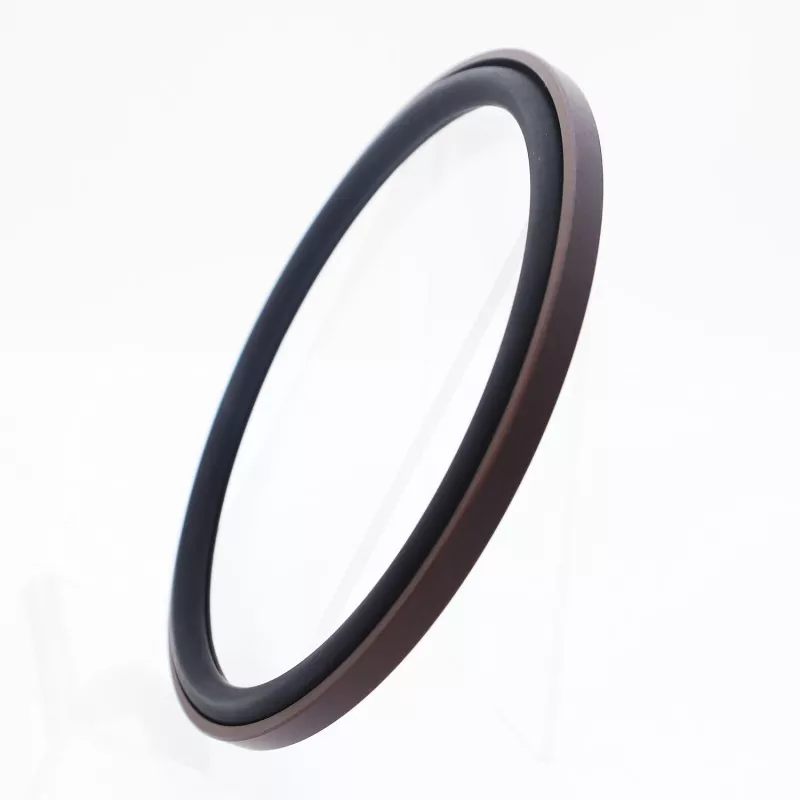

Axial Step Combined Seal koosneb täisnurksest tihendusrõngast, mis on valmistatud täidetud PTFE-st ja kummist O-rõngast; see on ette nähtud ühesuunaliste staatiliste tihendusrakenduste jaoks, nagu aksiaalsed (otspind) ja äärikutihendid. Sellel on pikk kasutusiga, suurepärane tihendusvõime, vastupidavus kõrgele ja ülikõrgele rõhule ning kompaktne konstruktsiooniline jalajälg; see sobib ka veesurvega tihendamiseks. See on saadaval kahes versioonis: RC2871-A (sisemise rõhu jaoks) ja RC2871-B (välisrõhu jaoks).
Tõhus tihendus saavutatakse pideva haardejõu kaudu, mis tekib O-rõnga eelsurve tõttu, pakkudes iseenergiat tekitavat tihendusefekti, kus tihendusvõime paraneb keskmise rõhu suurenedes. Tihendusrõnga küljel olev äärikuga konstruktsioon takistab tõhusalt O-rõnga väljapressimist, võimaldades sellel hõlpsalt toime tulla kõrgsurve- ja ülikõrgsurvetingimustega, jäädes samal ajal kokkusobivaks veesurvega tihenduskeskkondadega.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Keskmine |
|
≤300 |
-35 kuni +100 (koos NBR O-rõngaga) |
- |
Hüdraulikaõli, emulsioon, vesi jne. |
|
-20 kuni +200 (FKM O-rõngaga) |
See tihend koosneb täisnurksest PTFE-tihendusrõngast ja O-rõngast; O-rõngas tagab eelsurve, tekitades tihenduse saavutamiseks vajaliku kinnitusjõu. Surve all see kinnitusjõud suureneb – mis tähendab, et mida suurem on rõhk, seda parem on tihendus. Tänu sussirõnga külgääriku konstruktsioonile on O-rõnga väljapressimine takistatud, võimaldades tihendil vastu pidada kõrgele survele.

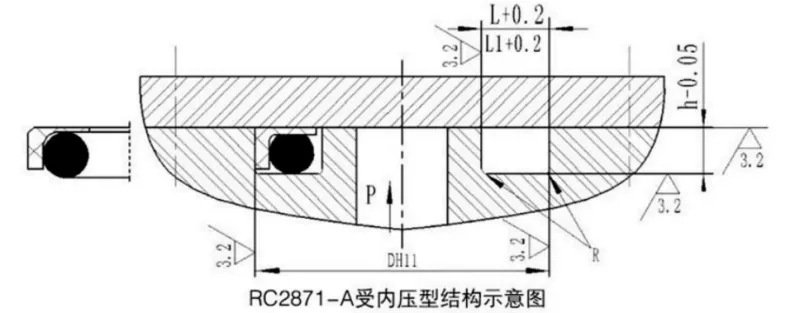

Kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval.
|
Välisläbimõõdu vahemik D H11 |
Soone sügavus h-0,05 |
Soone laius L+0,2 |
Soone laius L1 + 0,2 Rõhk > 80 MPa |
Nurga raadius Rmax |
O-rõnga traadi läbimõõt teha |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51-127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128-499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

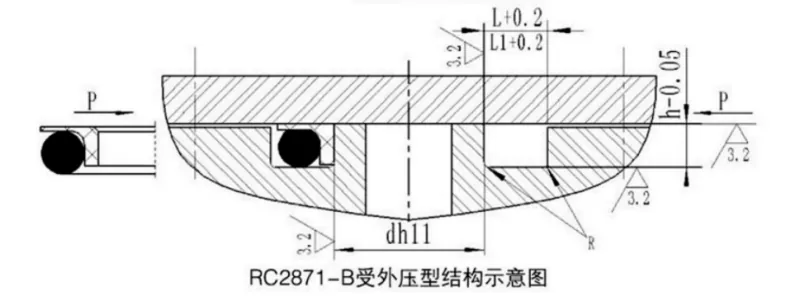

Kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval.
|
Sisemise läbimõõdu vahemik dh11 |
Soone sügavus h-0,05 |
Soone laius L+0,2 |
Soone laius L1 + 0,2 Rõhk > 80 MPa |
Nurga raadius Rmax |
O-rõnga traadi läbimõõt teha |
|
5-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51-127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128-499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
