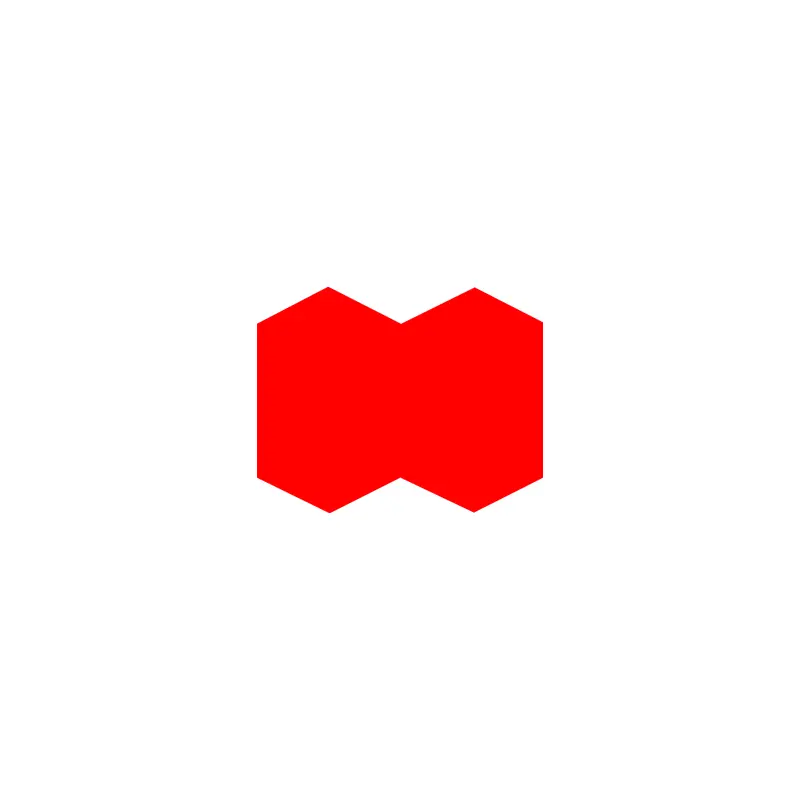

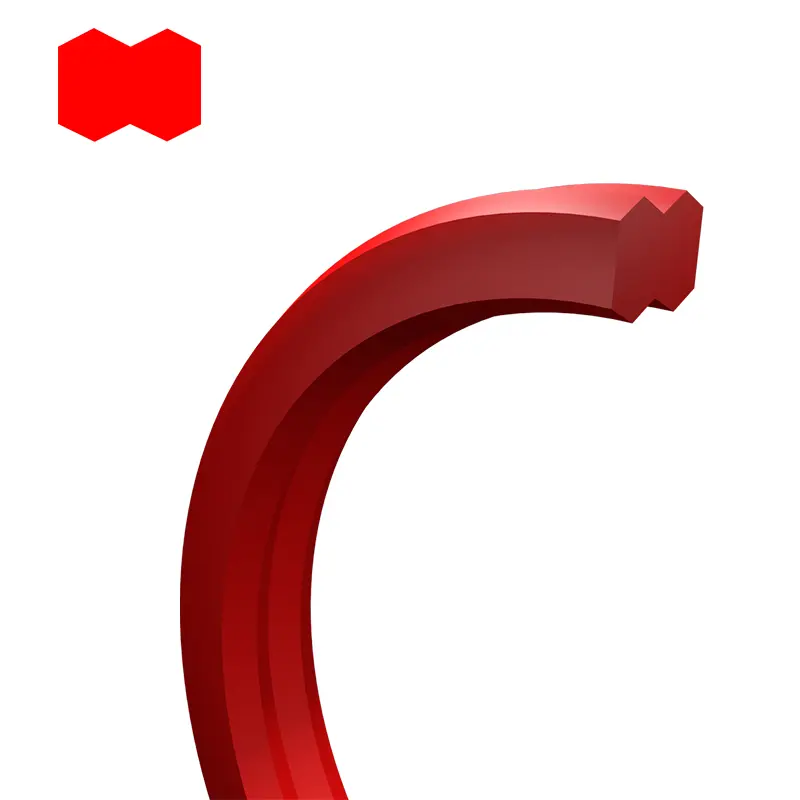

Hantlikujuline tihendusrõngas

Praeguses hüdraulilise silindri kujunduses kasutatakse peamiselt staatiliste tihenditena O-rõngaid või O-rõngas + kinnitusrõnga kombinatsiooni. Sellel tihenduslahusel on koostamise ajal teatud riskid, kuna O-rõngas võib olla keerutatud ja kinnitusrõnga asukoht ei pruugi olla optimaalne. See lahendus näitab ka rõhu pulsatsiooni ja mustuse sissetungi korral puudusi. Sel juhul saab ühe originaali staatilise hüdraulilise tihendina kasutada hantlikujulist tihendusrõnga.

Tooteomadused ja rakendused:

Tehnilised andmed

Surve: kuni 50MPa.

Temperatuur: -35 ℃ ...+110 ℃.

Materjal: polüuretaan.

Paigaldusnõuded

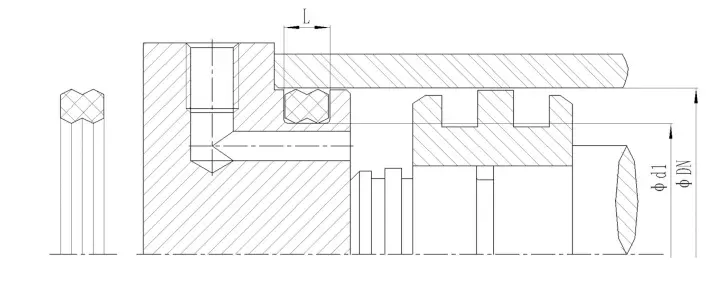

(1) Paigalduskaste C valitakse vastavalt soone sügavuse W (mm) väärtusele

Kui W <3; C≥3.

Kui w> 3; C≥5.

(2) Pinna viimistlus

(3) Dumbelikujulisel tihendusrõngal pole järgmistes katsetingimustes leket ja see on ekstrusiooni suhtes väga vastupidav.

(4) Optimaalne tihenduslõhe:

Silindripuur - H8

Juhtivarrukas - G6

Kuna tihend on ekstrusioonile väga vastupidav, on võimalik saavutada radiaalne tihendusvahe S 0,2 mm.

Madala temperatuuri kasutamisel tuleks vältida kõrvalekaldeid silindri triibule ja kolvivarda.

Paigaldussoovitused

Eelis

Võrreldes O-rõngaste või O-rõnga + kinnitusrõnga kombinatsioonidega, on hantli tihenditel järgmised eelised:

(1) väga vastupidav keerdumisele

(2) Lihtne paigaldada

(3) pikk kasutulu

(4) Kõrgrõhutakistus

Rakendus

Dumbelli tihendid kasutatakse tavaliselt hüdraulilistes silindrites, näiteks:

(1) kahvlid

(2) Ehitusmasinate hüdraulika

(3) Tööstushüdraulika

(4) tööpinkide tööpindu

(5) Süstevormimismasinad

(6) Hüdraulilised pressid

(7) kassetiventiilid
