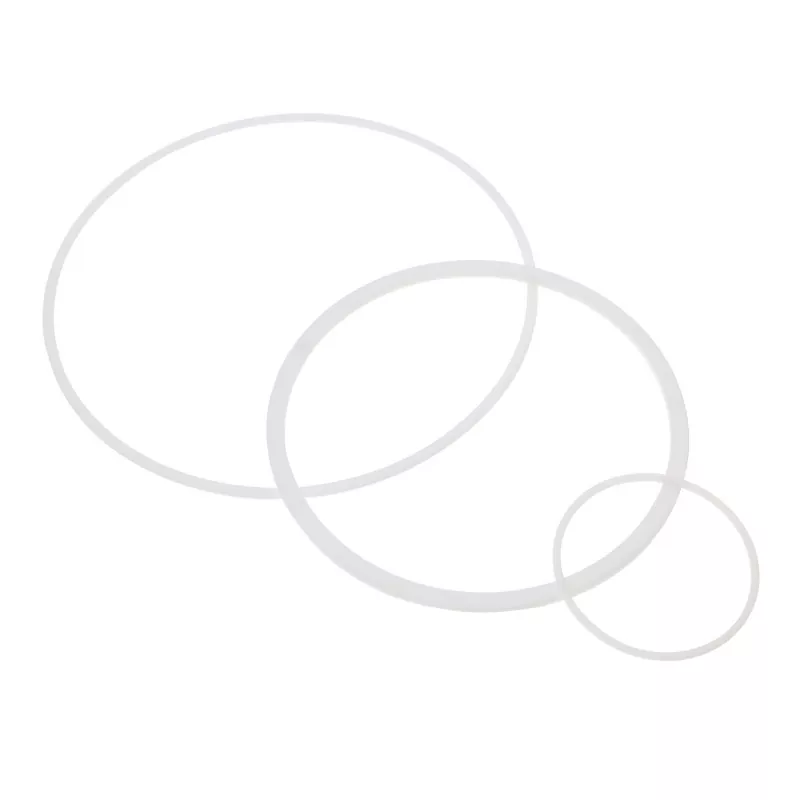

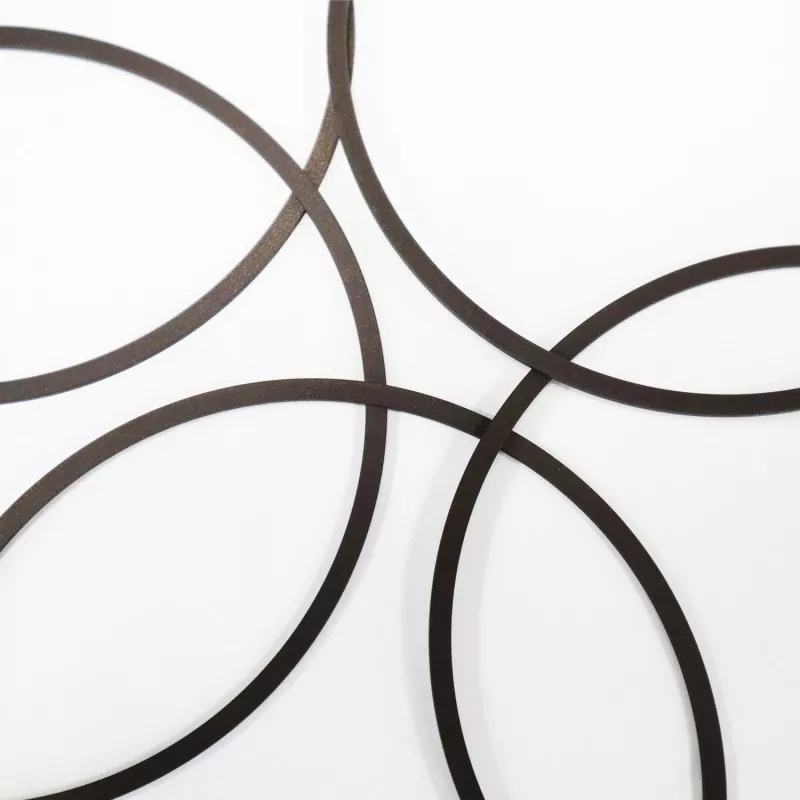

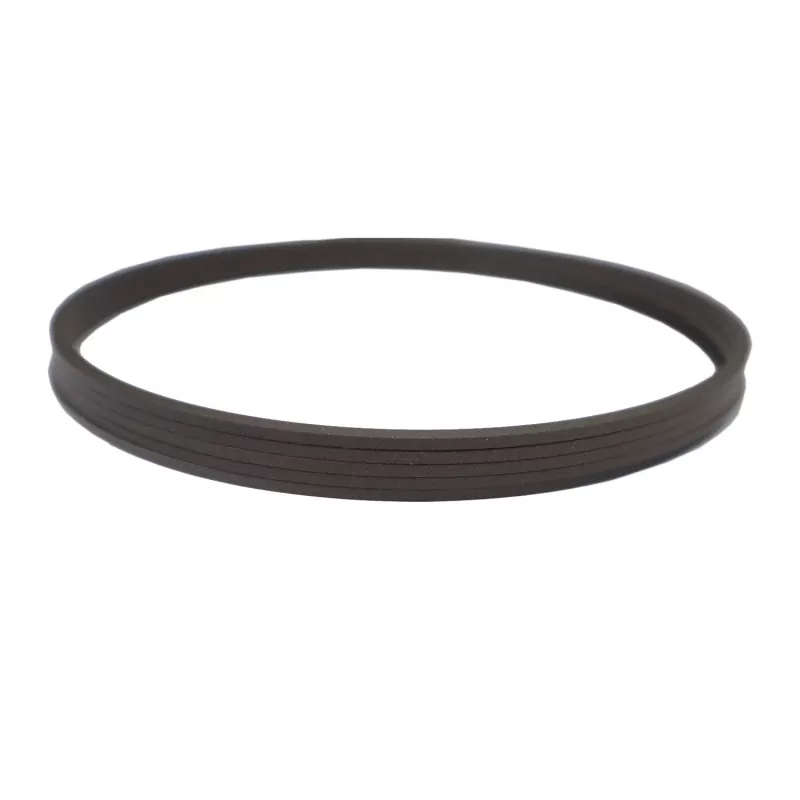

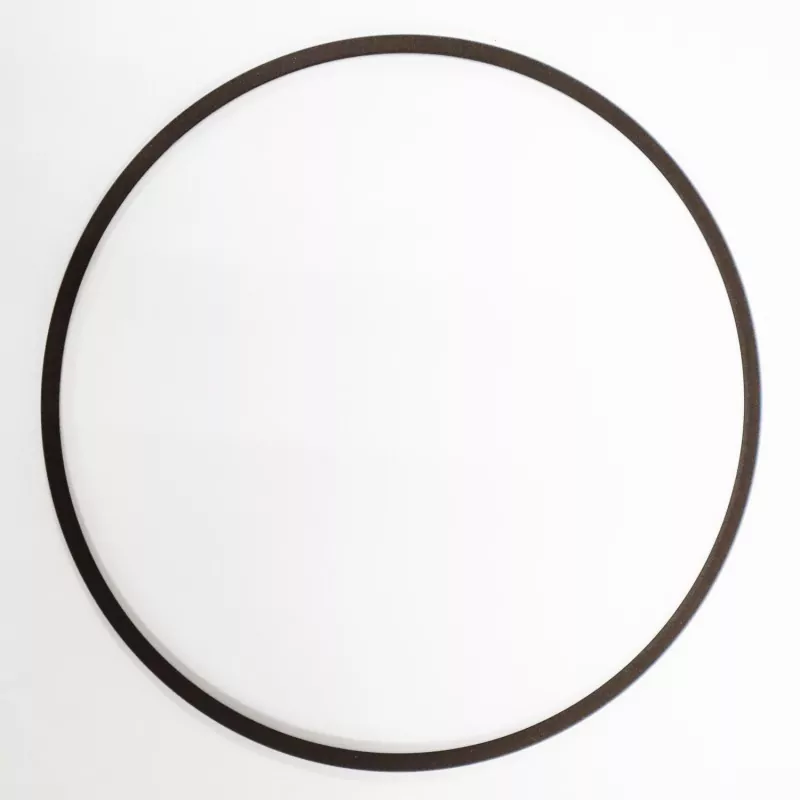

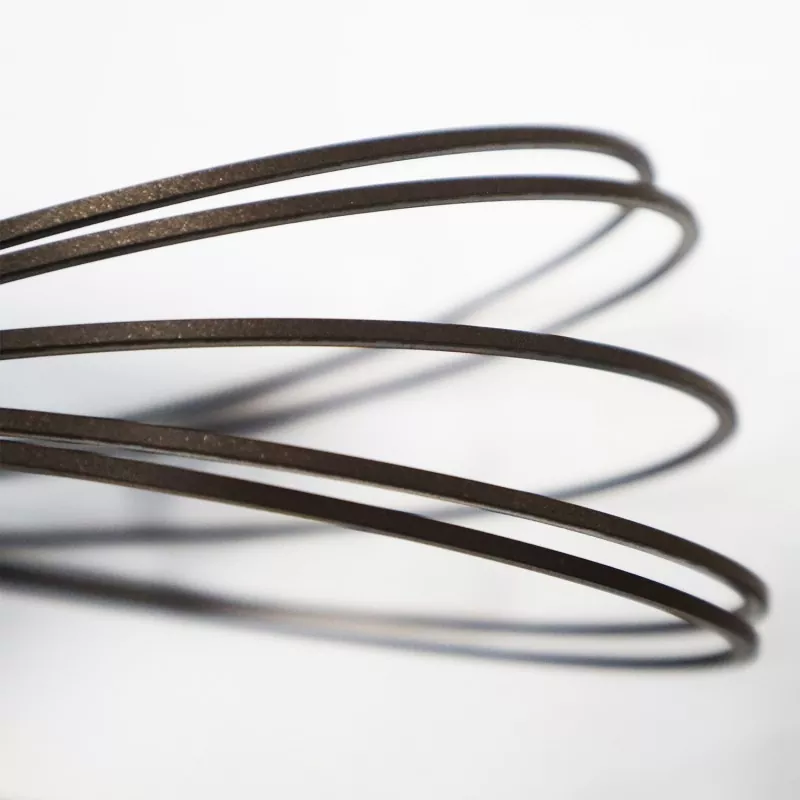

Kinnitusrõngas

Kinnitusrõngast kasutatakse koos O-rõnga või tähtrõngaga, et vältida tihendusrõnga surumist rõhu mõjul madalrõhu poolel olevasse pilusse. Kuna rõhk kasvab jätkuvalt, kahjustab tihendusrõngas "ekstrusiooni" tõttu ja lõpuks ei õnnestu tihendada. Kui kasutatakse kinnitusrõngast, saab vältida tihendusrõnga "väljapressimist". Seetõttu on kinnitusrõngas tihendusrõnga täiendus. See ei ole ise tihend, kuid see suurendab tihendusrõnga töörõhuvahemikku.

Kinnitusrõngast kasutatakse koos O-rõngaga, et vältida selle "väljapressimist", tõhusalt kaitsta O-rõngast, pikendada selle kasutusiga ja võimaldada suuremat tihendusvahet, vähendades seeläbi töötlemiskulusid.

Toote omadused ja rakendused:

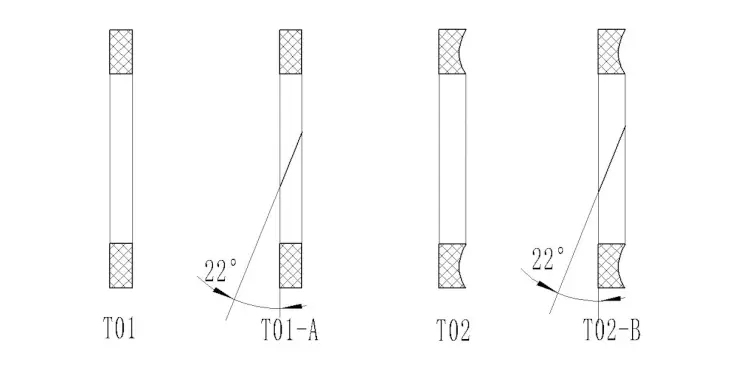

Säilitusrõnga kuju ja struktuuri tüüp

Tehnilised andmed

Töörõhk: staatiline tihend võib ulatuda umbes 200 Mpa (olenevalt kinnitusrõnga materjalist ja tihendi tüübist), edasi-tagasi liikuv tihend võib ulatuda umbes 40 Mpa. Pöörlemiskiirus / aeglane pöörlemiskiirus võib ulatuda umbes 15 MPa-ni.

Kiirus: edasi-tagasi liikumine ja pöörlemine võivad ulatuda umbes 2 m/s (olenevalt materjalist).

Tellimisstandardid

(1) T01-seeria kinnitusrõngad koosnevad siseläbimõõdust d1, laiusest W ja paksusest T.

Näide: T01-00356  d1: 3,56*L:1,35*T:1,23

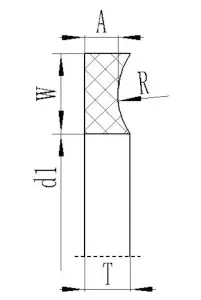

(2) T02-seeria kinnitusrõngad koosnevad siseläbimõõdust d1, laiusest W ning paksusest A ja T.

Näide: T02-027  d1:33,78*L:1,35*A:1,14*T:1,24
