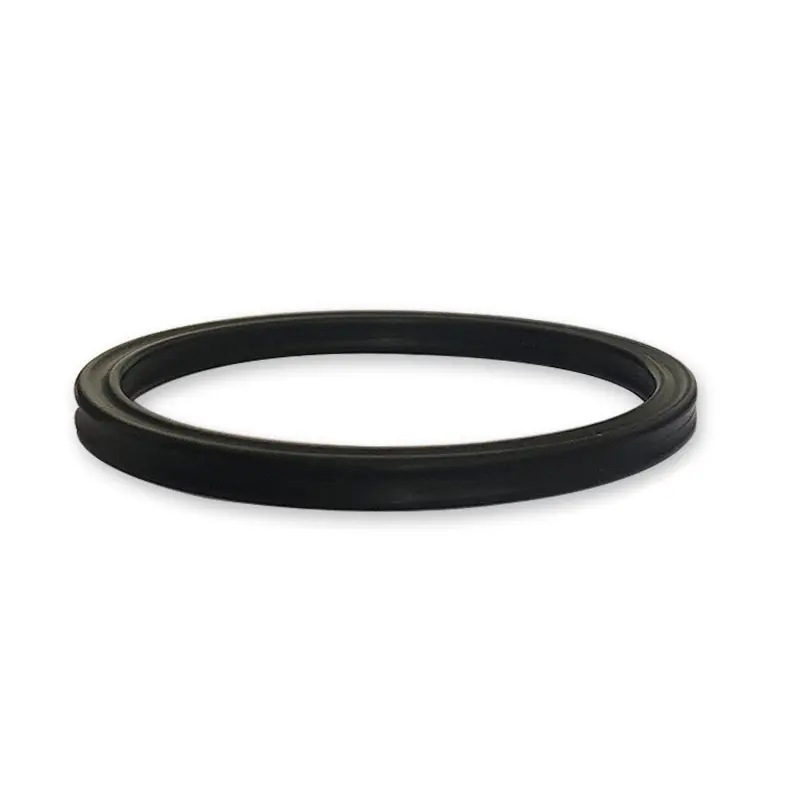

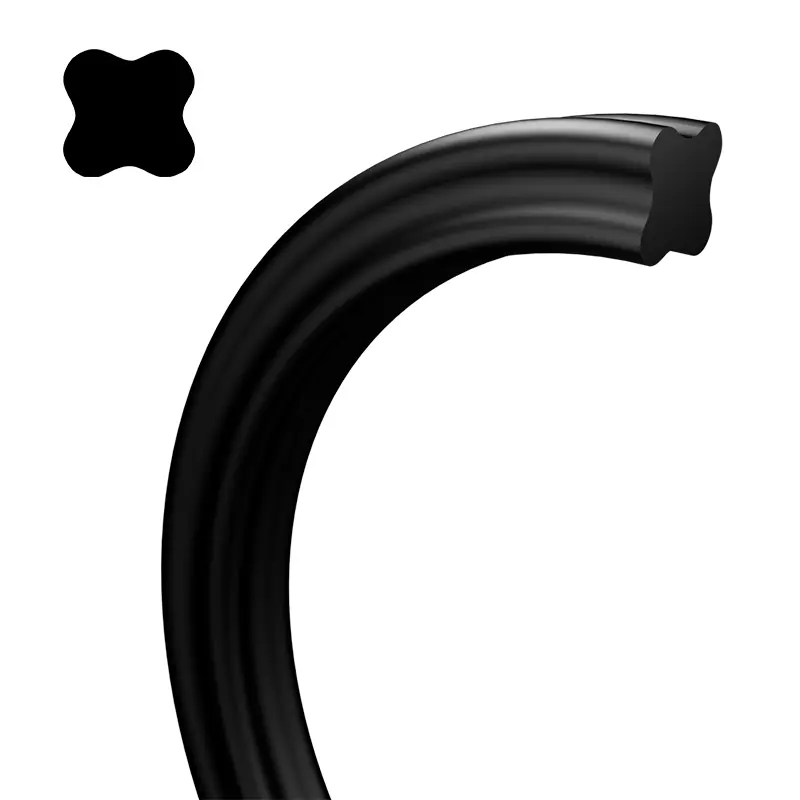

Tähekujuline tihendusrõngas

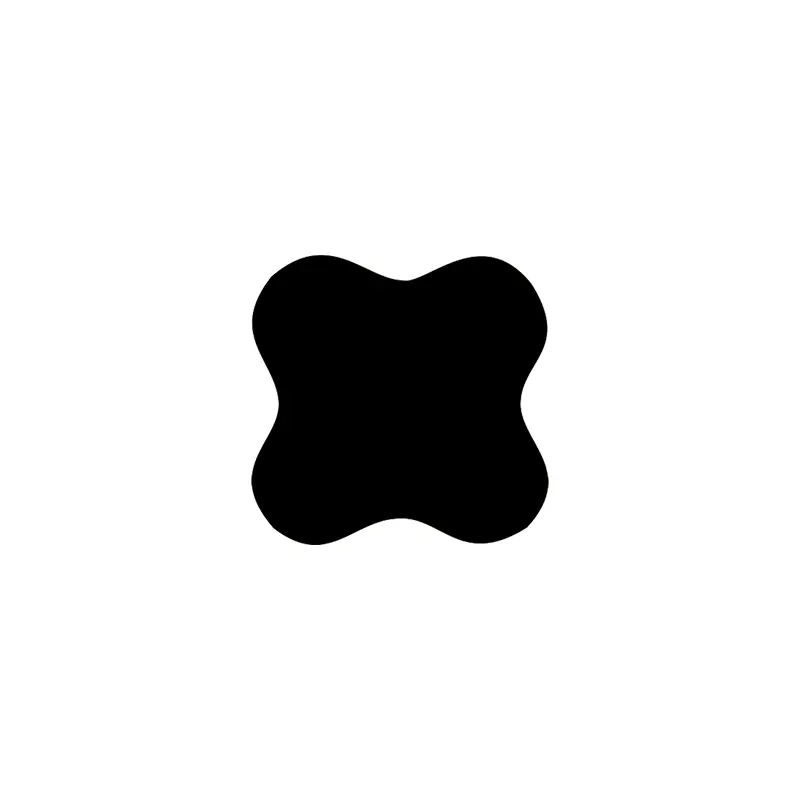

Tähekujuline tihendusrõngas on X-sarnase kujuga neljahuuletihend, nii et seda nimetatakse ka ringiks. See on O-rõnga põhjal paranemine ja täiustamine. Selle ristlõike mõõtmed on samad kui ameeriklaste AS568A standardi O-rõnga omad ja see võib põhimõtteliselt asendada O-rõnga kasutamise.

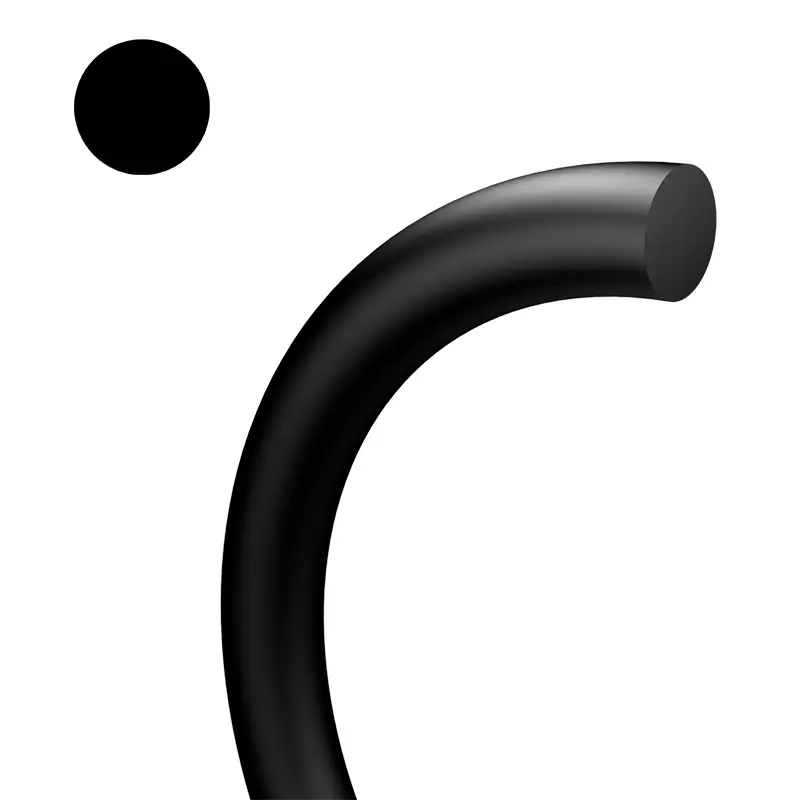

Võrreldes O-rõngaga moodustab tähekujuline tihendusrõngas määrdeõõnsuse tihendus huulte vahel, millel on väiksem hõõrdetakistus ja väike lähtetakistus. Kuna selle välk serv asub ristlõike nõgusas osas, on tihendusefekt parem. Mitteringikujuline ristlõige väldib tegelikult veeremisnähtust, mis on liikumise ajal.

Tähekujulise tihendusrõnga rakendusvahemik on väga lai. Valige sobiv materjal vastavalt temperatuurile, rõhule ja keskmisele. Tähekujulise tihendusrõnga kohanemiseks antud rakendusega tuleks kaaluda kõigi tööparameetrite vastastikuseid piiranguid. Rakendusvahemiku määramisel tuleb kaaluda tipptemperatuuri, pidevat töötemperatuuri ja töötsüklit. Pöörlevatel puhkudel tuleb kaaluda ka hõõrdekuumuse põhjustatud temperatuuri tõusu.

See X-kujuline tihendusrõngas on iseenda pingutav tihenduselement. Algseisundi tihendusjõud sõltub materjali survekogusest ja karedusest. Süsteemi rõhu suurenedes suureneb tihendusrõnga surveteave ja kogu tihendusjõud suureneb, moodustades usaldusväärse tihendi.

Tooteomadused ja rakendused:

Tähekujulise tihendusrõnga valik

Staatiline tihendamine või lineaarne liikumine

(1) Aukude tihendamine: tähekujulise tihendusrõnga sisemine läbimõõt peaks olema ühilduv soonega või vähem kui umbes 2% soone põhja läbimõõdust. Kuna eelkompressiooniga genereeritud eelkompressioonijõud võib tihendirõnga tõhusalt takistada keerdumist ja veeremist.

(2) Võlli tihendamine: tähekujulise tihendusrõnga sisemine läbimõõt peaks olema võlli välimise läbimõõduga võrdne või pisut suurem, mida saab juhtida 1%piires. Tihendirõngast on lihtsam paigaldada ja neil on pikem tööiga.

Pöördtihendamine

Tähekujulise rõnga sisemine läbimõõt on umbes 2 ~ 5% suurem kui võlli läbimõõt. Kuna tihendirõngas tekitab pöörlemisel hõõrdumist ja soojust ning pärast kuumutamist kahaneb elastomeer (džauli soojendamise efekt). Tihendirõnga määrimise ja usaldusväärse töö tagamiseks tuleb valida tähekujuline rõngas, mille siseläbimõõt on võlli läbimõõt. Üldiselt võib väiksema ristlõikega tihendusrõngas vastata staatilise tihendamise vajadustele ja vastupidi, dünaamilise tihendamise nõuete täitmiseks tuleks kasutada suurema ristlõikega tihendirõnga. Kõrgsurve või suure ekstrusioonilõhe korral tuleb valida kõrgema kõvadusega kummimaterjal. Parim viis on lisada PTFE taustarõngas, et vältida kõrgsurve väljapressimise kahjustusi.

Materiaalne

Materjal on üldiselt Shaw A70 nitriilkumm NBR. Muud materjalid võivad viidata O-rõngaste jaoks kasutatavatele materjalidele.

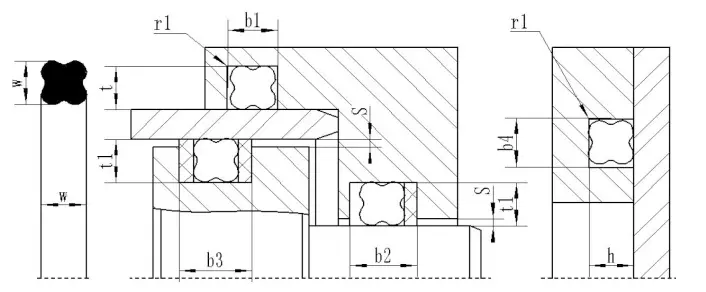

Täherõngas soovitatav soonekujundus

Tähekujuline tihendusrõnga-X-rõngas (American Standard AS568A)

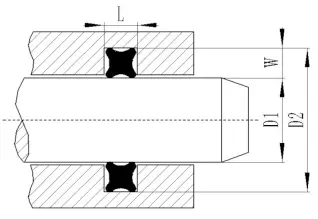

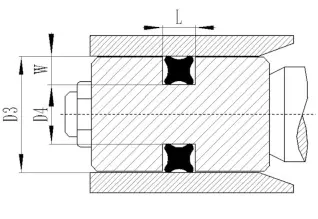

Kolvi vardatihend (võlli jaoks)					Kolvi pitser (auk)
Tootemudel	Spetsifikatsioonid ja mõõtmed		Vardatihendid			Kolvi pitsat		Pesa laius
	Sisemise läbimõõt DN	Ristlõike läbimõõt CS	D1	D2		D3	D4	L	W
As001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
As004 As005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
As007 As008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
