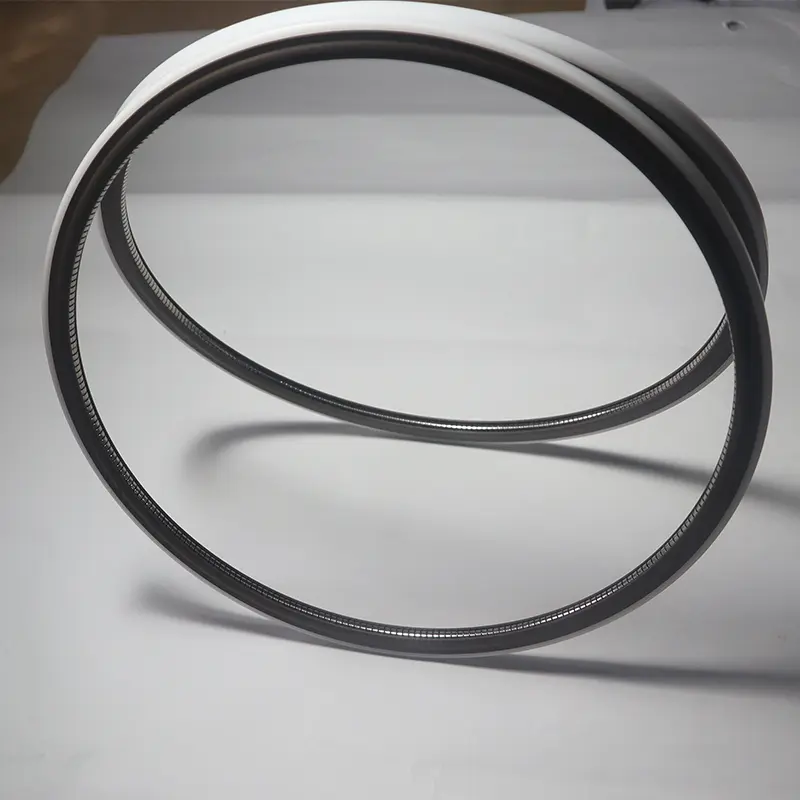

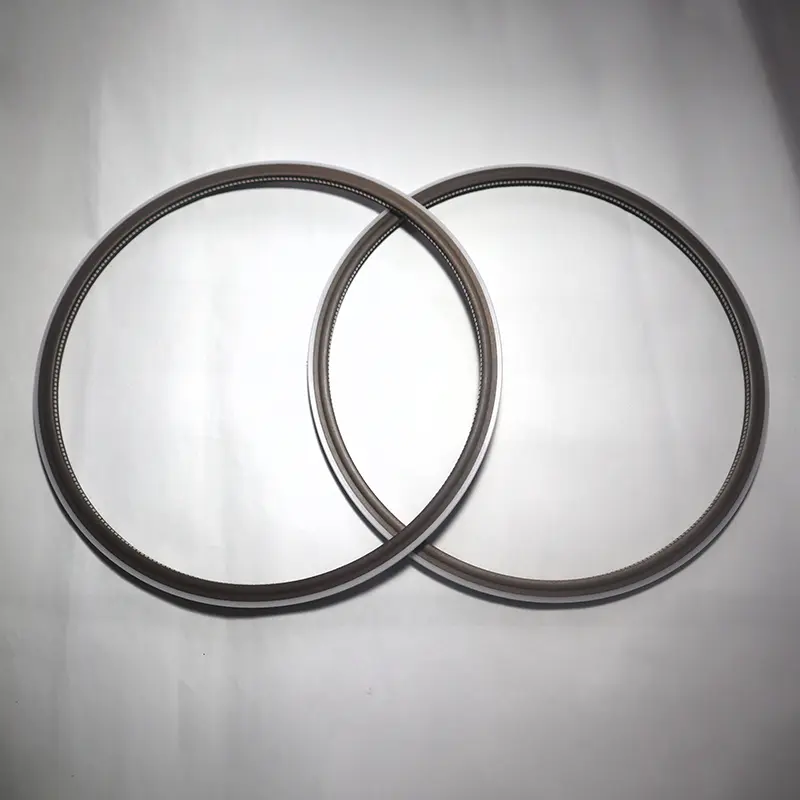

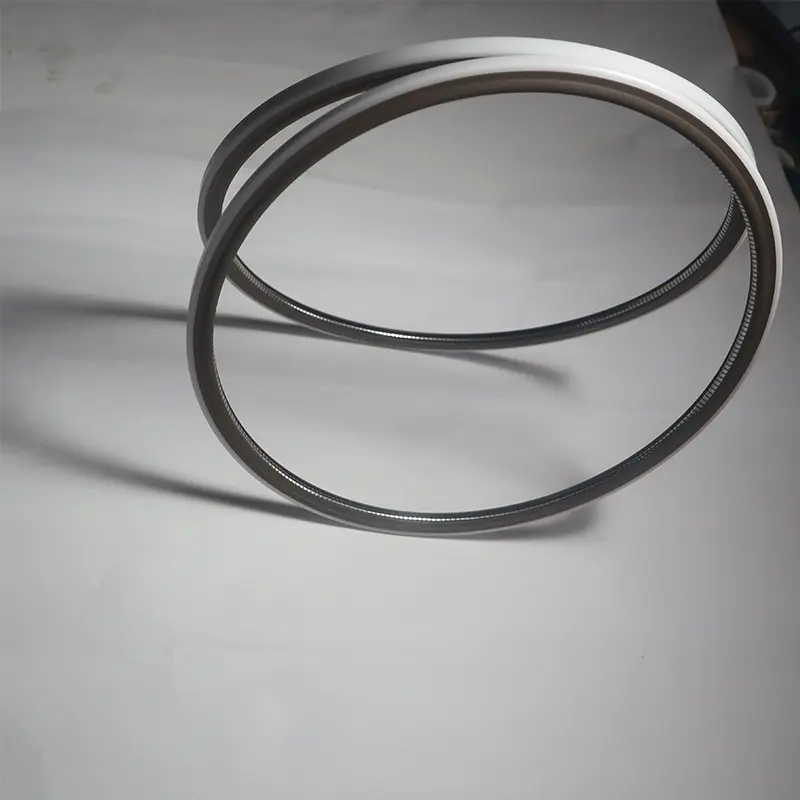

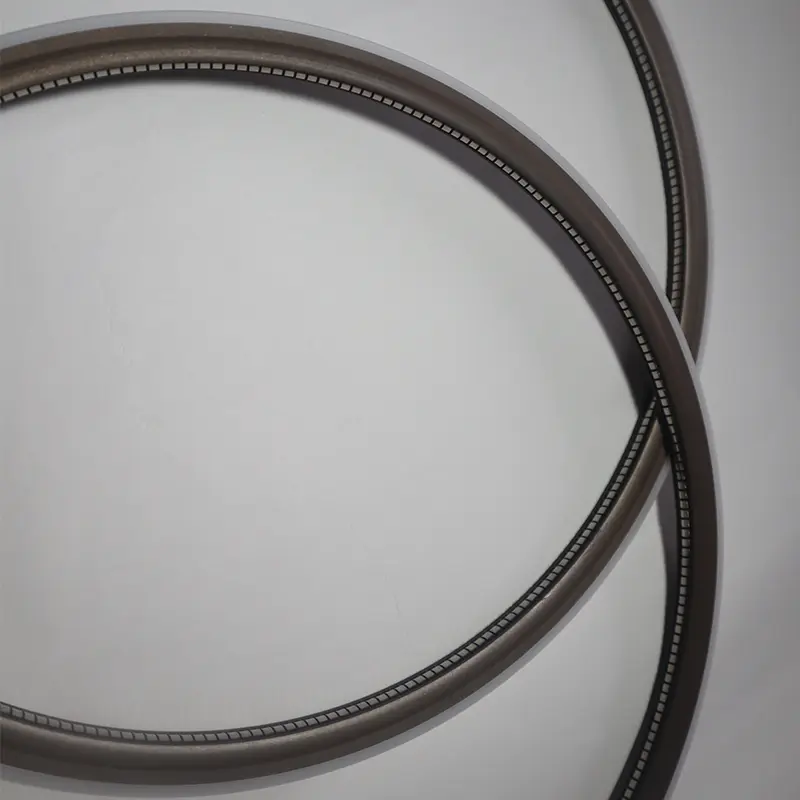

Lõppääriku vedru pingestatud tihendid hõlmavad erinevaid mudeleid, millest igaühel on oma alajaotused. Need kõik on rangelt välja töötatud, toodetud ja testitud.

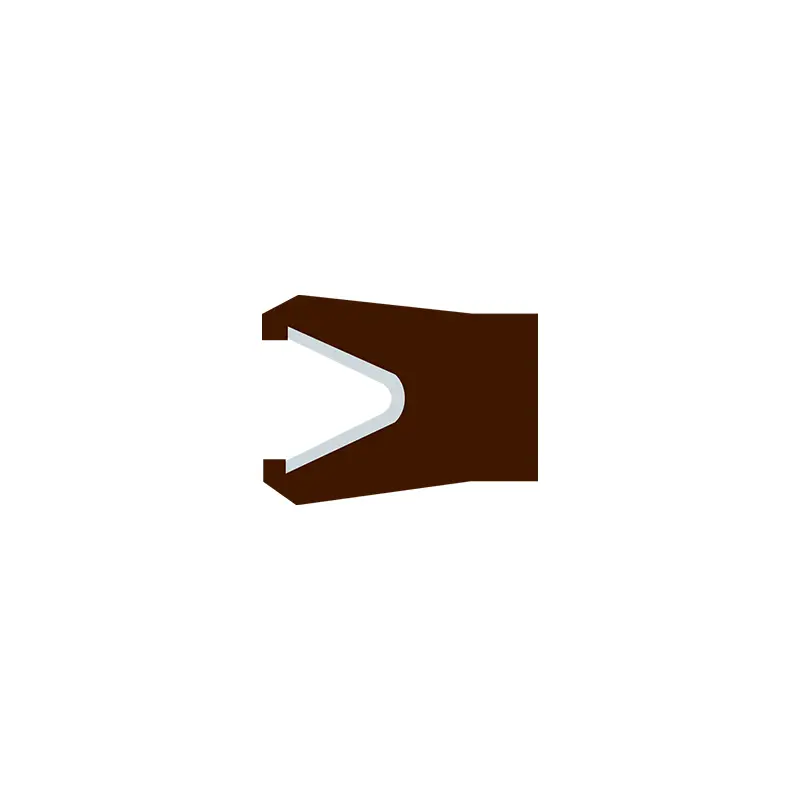

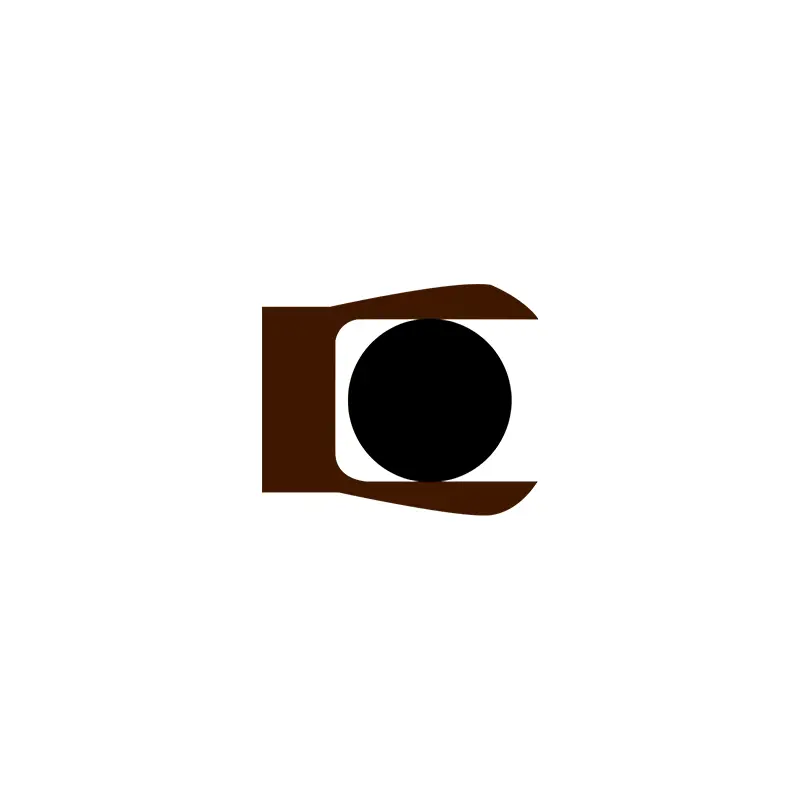

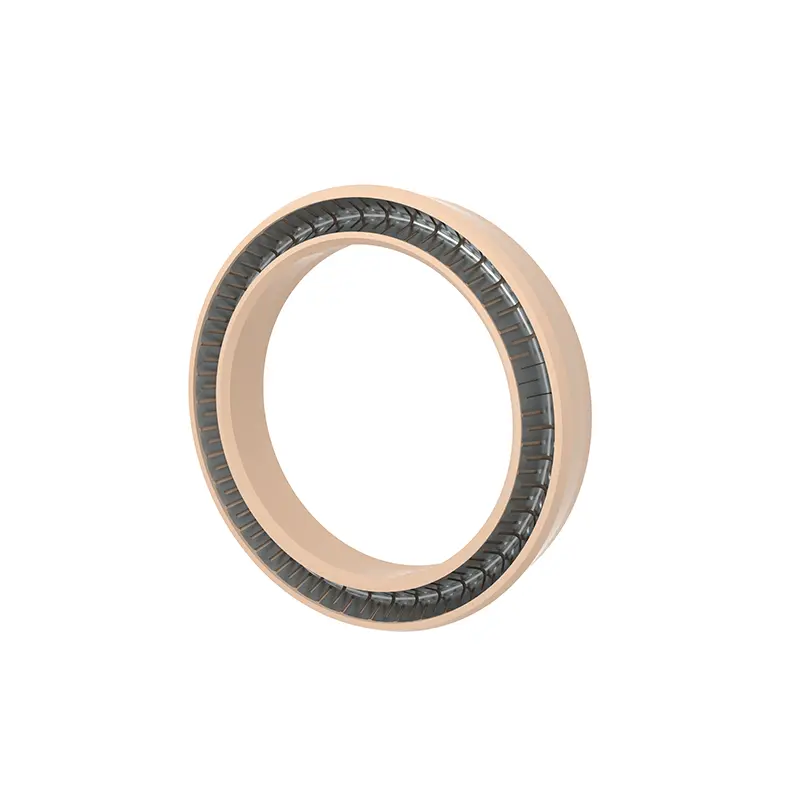

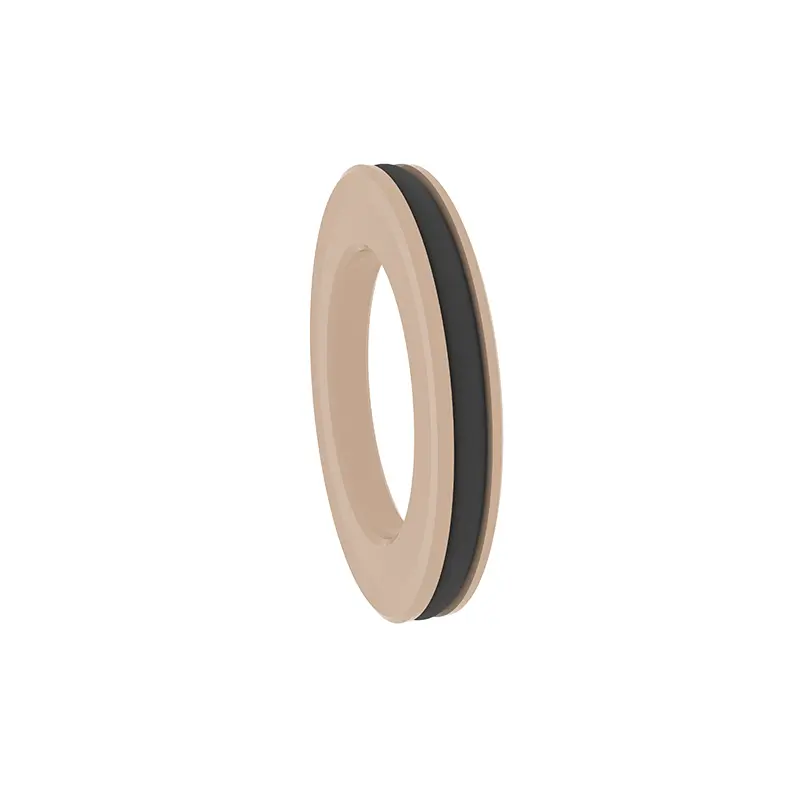

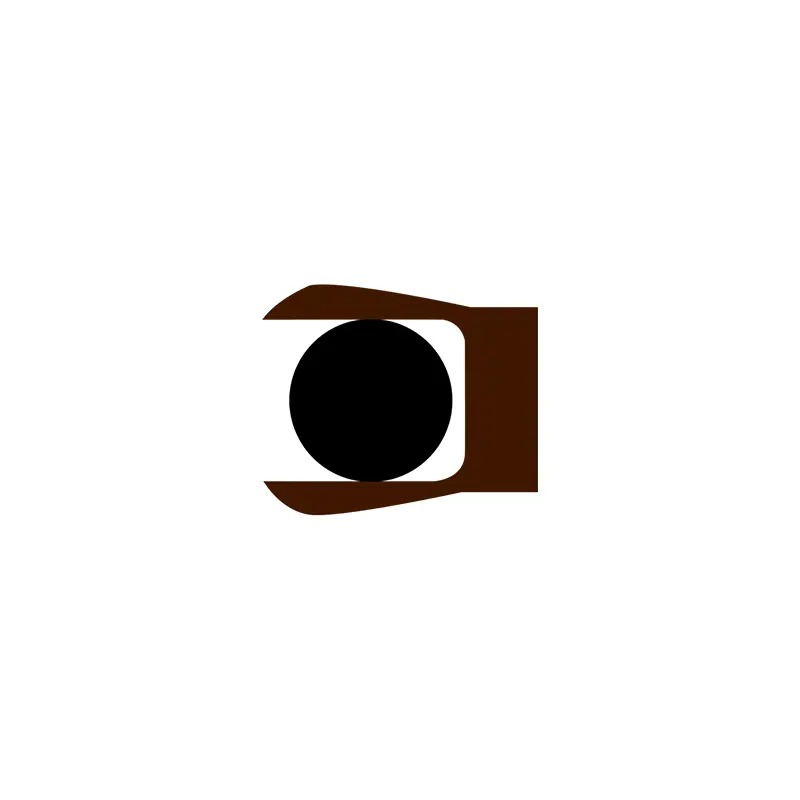

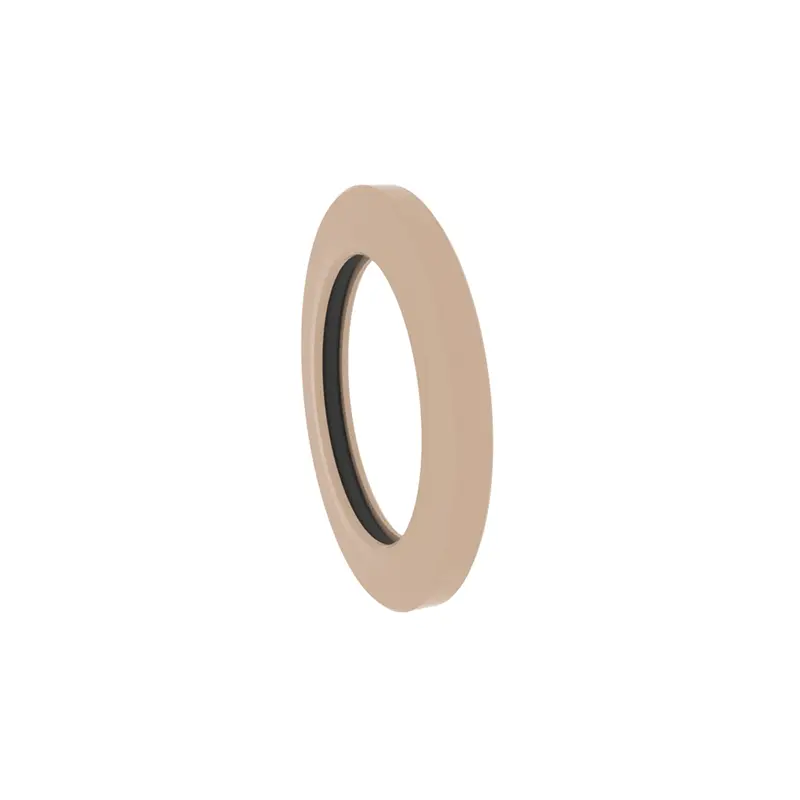

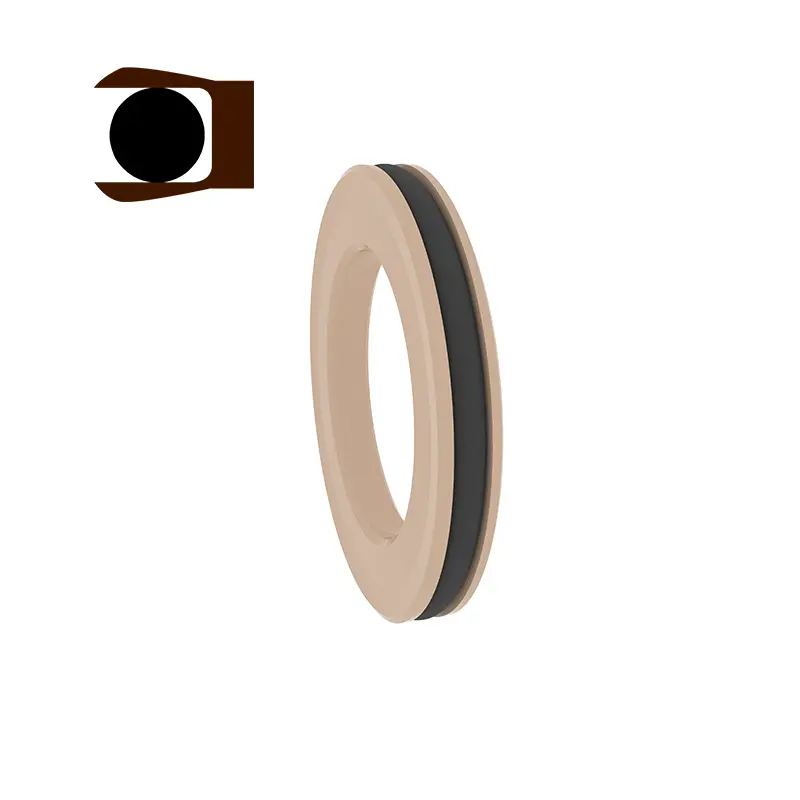

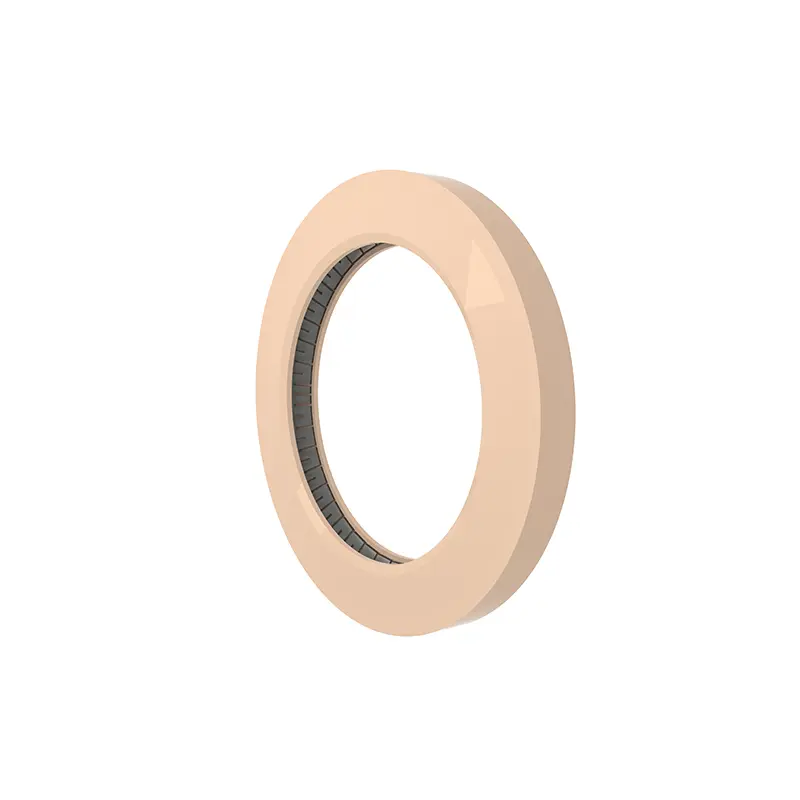

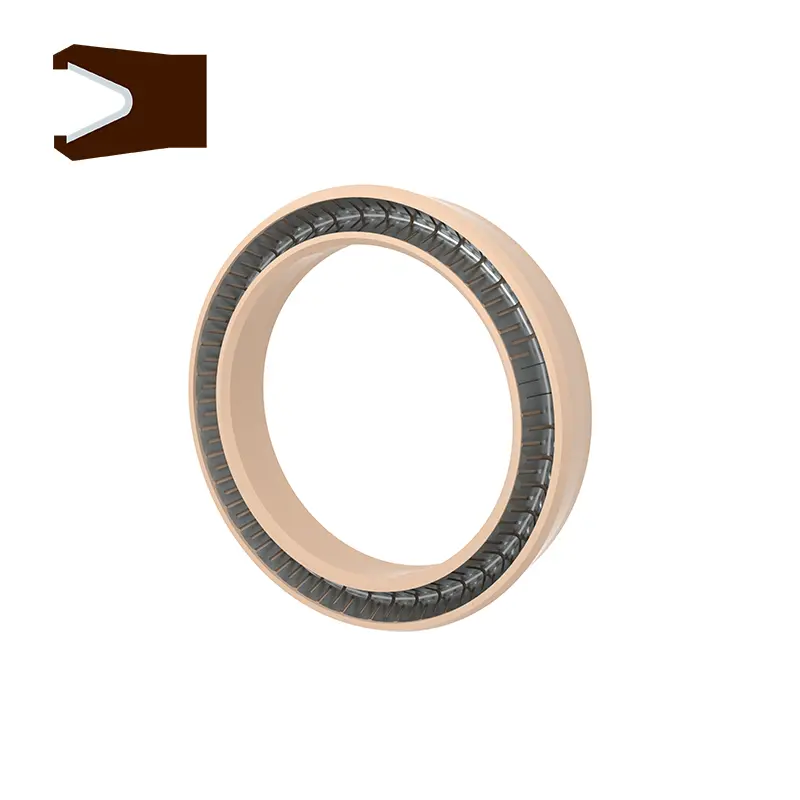

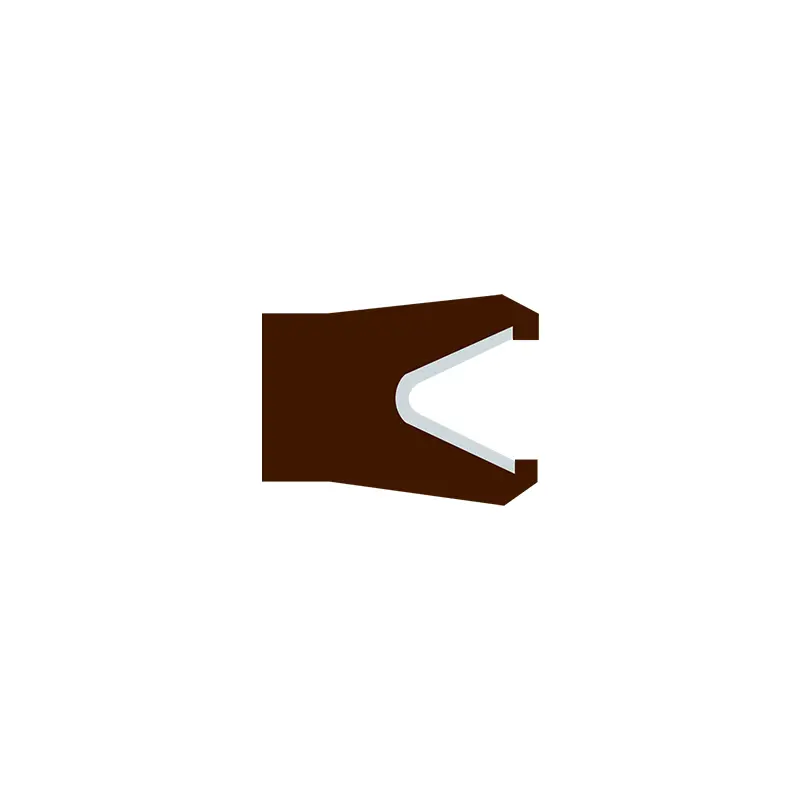

RC2876 ja RC2877 on PAN-SEALS ning RC2876-B ja RC2877-B on Y-kujulised kombineeritud tihendid. Kahel erineval jaotusel iga mudeli vahel on sama soon ja neid saab vahetada. Need sobivad aksiaalseks (lõpp) ja ääriku jaoks ühesuunaliste rõhkude jaoks ning neid saab kasutada kohtades, kus pinna karedus pole ideaalne. Kaks pannilehte koosnevad roostevabast terasest vedrudest ja kõrge funktsiooniga plastist. Roostevabast terasest vedrusid saab valida V-kujulisteks vedrudeks ja O-kujulisteks vedrudeks. Ja RC2876-B ja RC2877-B kasutamisel on vaja mõistlikult valida sobivad elastomeeri materjalid.
Tooteomadused ja rakendused:

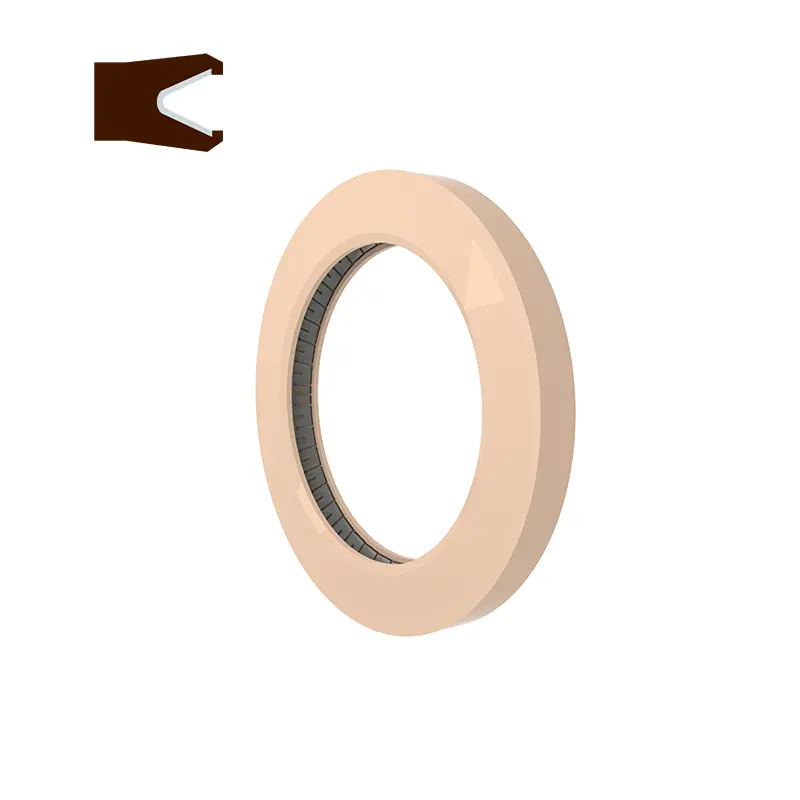

RC2876
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve MPA | Kiirus m/s | Temperatuur ℃ | Vahend | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Kõik vedelikud, kemikaalid, gaasid |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Materjali valik
1. sobivad O-rõnga materjalid võivad olla: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.
3. Roostevabast terasest vedrud saab valida O-kujuliste vedrude ja V-kujuliste vedrude hulgast.
Tellimisnäide
RC2876-40-PTFE4+V Siserõhu soone välimine läbimõõt on 40, tihendusrõnga materjal on PTFE4 ja vedru on V-kujuline vedru
RC2876-B-40-PTFE4+R02 Siserõhu soone välimine läbimõõt on 40, tihendusrõnga materjal on PTFE4 ja sobiv O-rõngas on fluororubber
Märkus. Kui valite laiendatud vahemiku, kasutage seerianumbrit.

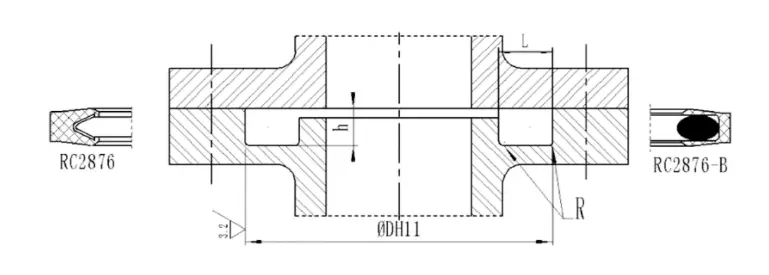

| Seerianumber | Seerianumber | Standardvahemik DH11 | Pikendatud vahemik DH11 | Soone sügavus h-0.05 | Soone laius L+0,2 | Ümmargused nurgad Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

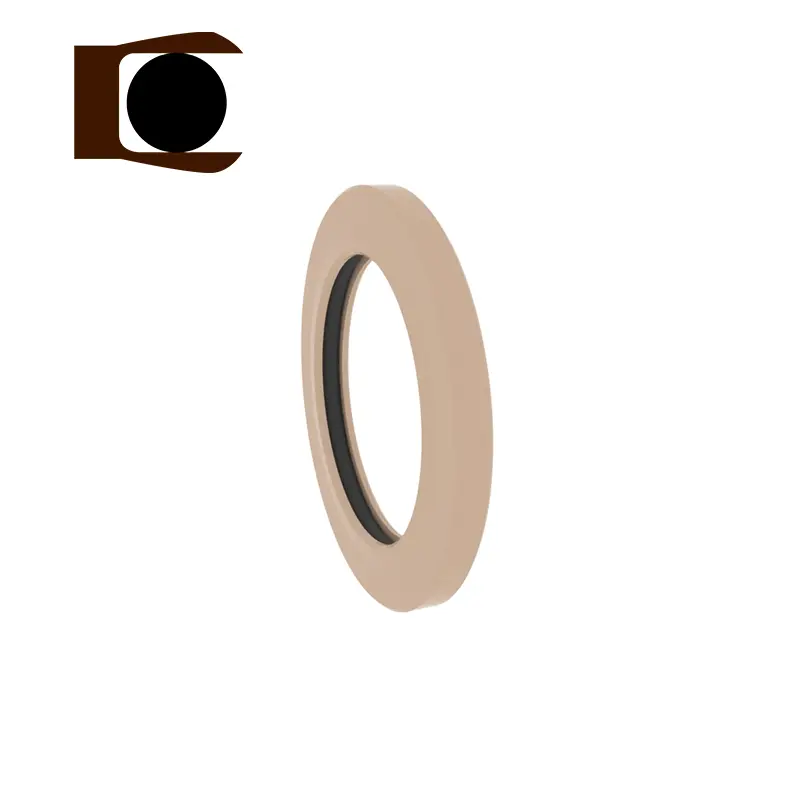

RC2877
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve MPA | Kiirus m/s | Temperatuur ℃ | Vahend | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Kõik vedelikud, kemikaalid, gaasid |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. sobivad O-rõnga materjalid võivad olla: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.
3. Roostevabast terasest vedrud saab valida O-kujuliste vedrude ja V-kujuliste vedrude hulgast.
Tellimisnäide
RC2877-40-PTFE4+v Välise rõhu soone sisemise läbimõõt on 40, tihendusrõnga materjal on PTFE4 ja roostevabast terasest vedru on V-kujuline vedru
RC2877-B-40-PTFE4+R02 Välise rõhu soone sisemine läbimõõt on 40, tihendusrõnga materjal on PTFE4 ja sobiv O-rõngas on fluororubber
Märkus. Kui valite laiendatud tootevaliku, kasutage seerianumbrit.

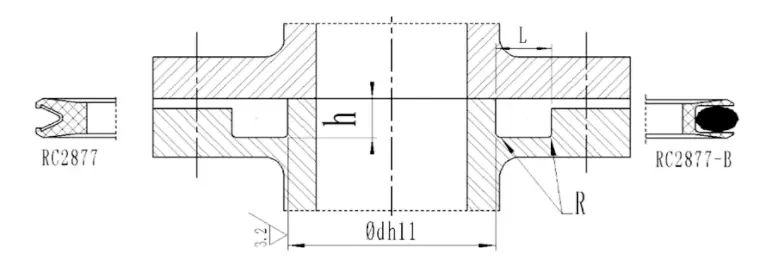

| Seerianumber | Seerianumber | Standardvahemik D H11 | Pikendatud vahemik DH11 | Soone sügavus h-0.05 | Soone laius L+0,2 | Ümmargused nurgad Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
