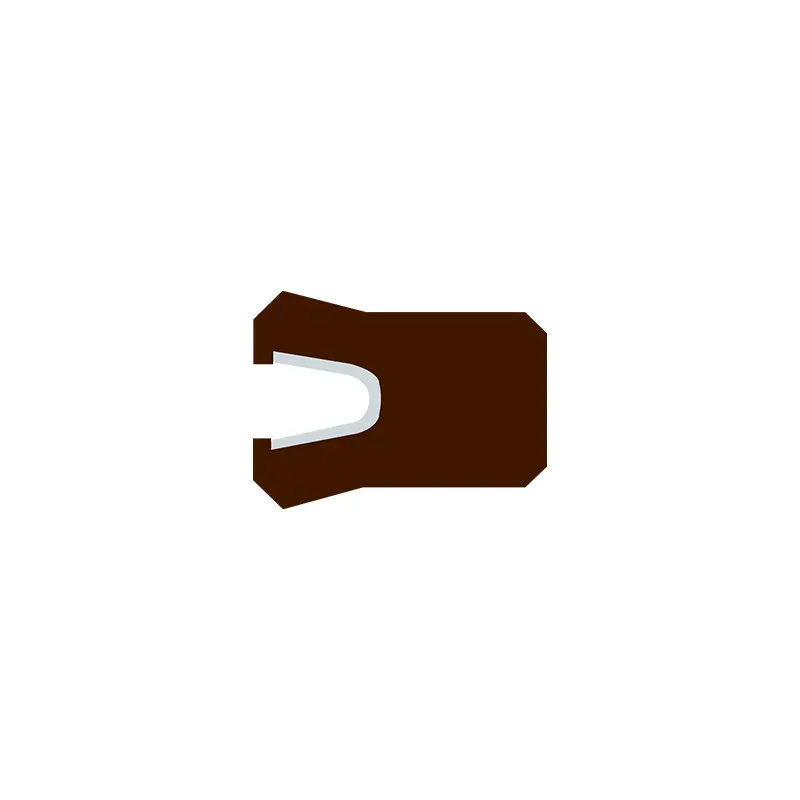

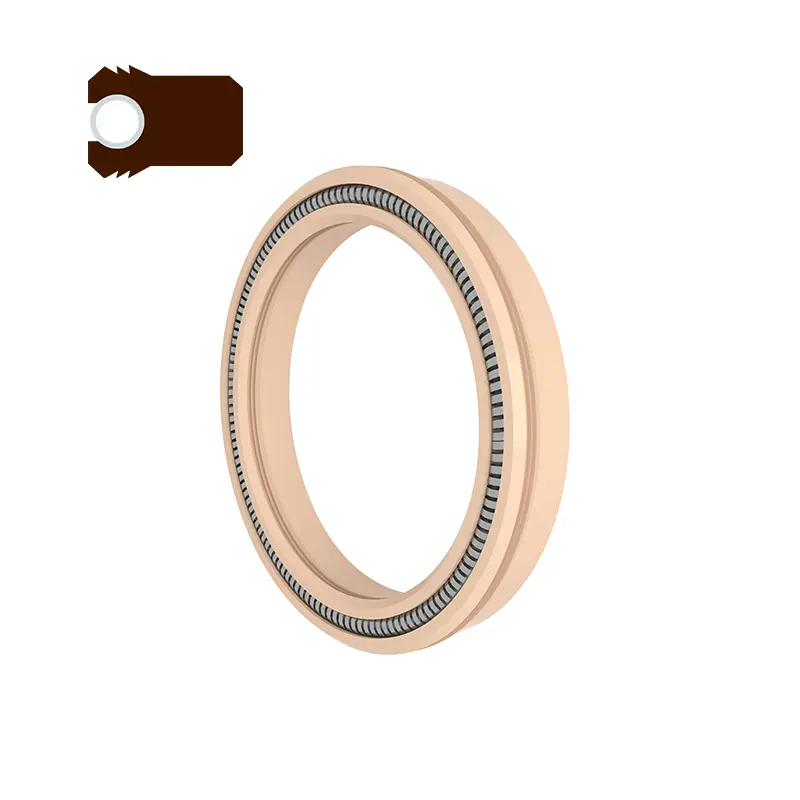

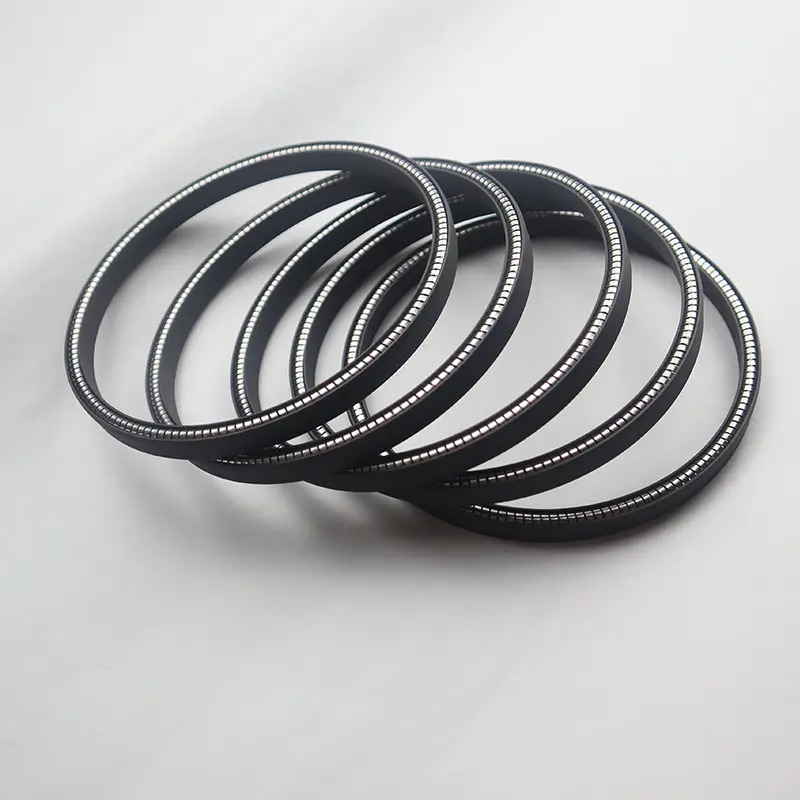

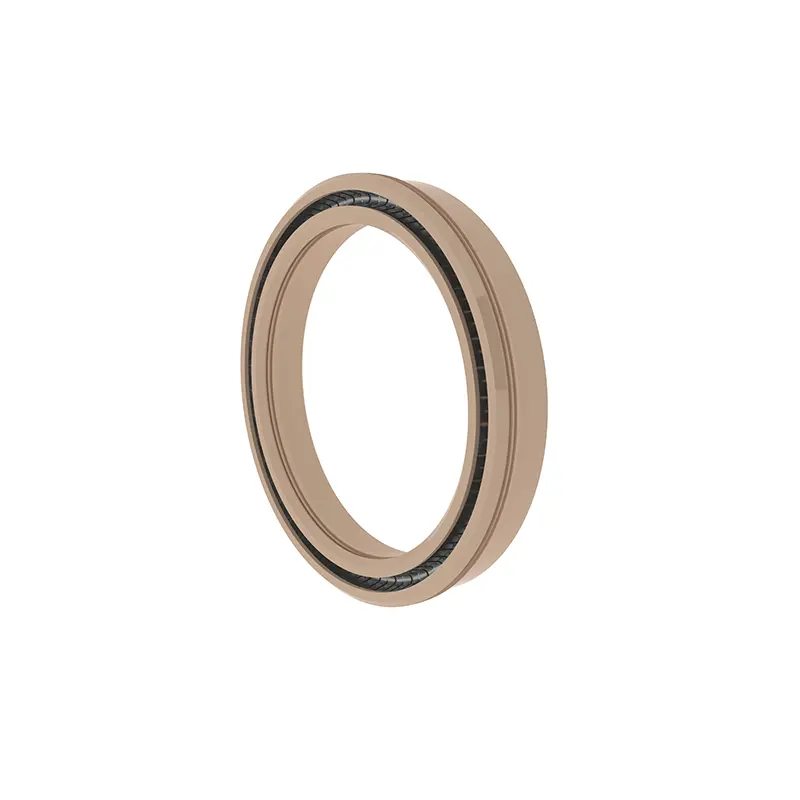

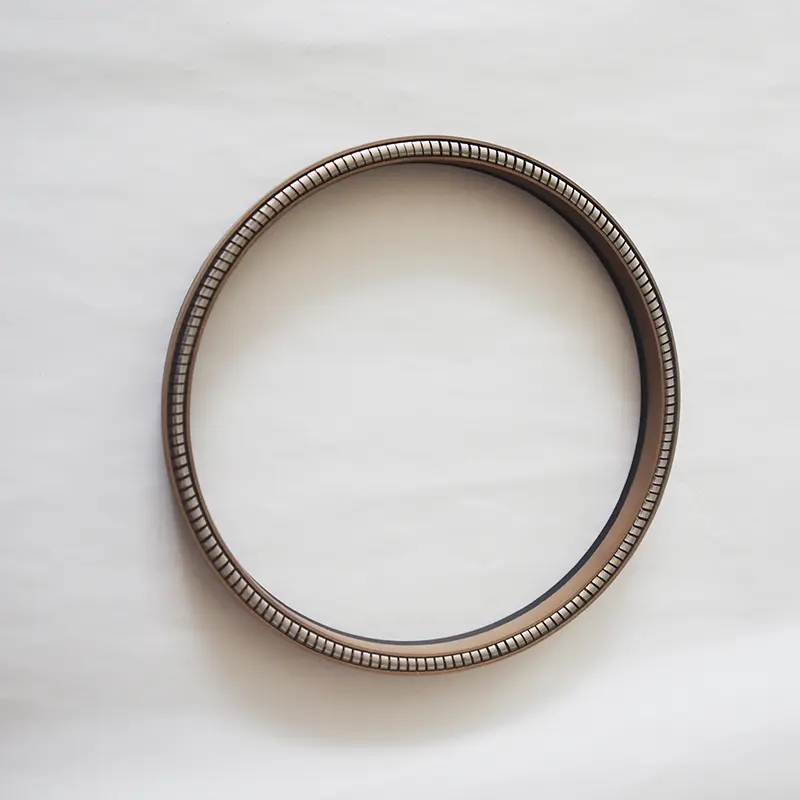

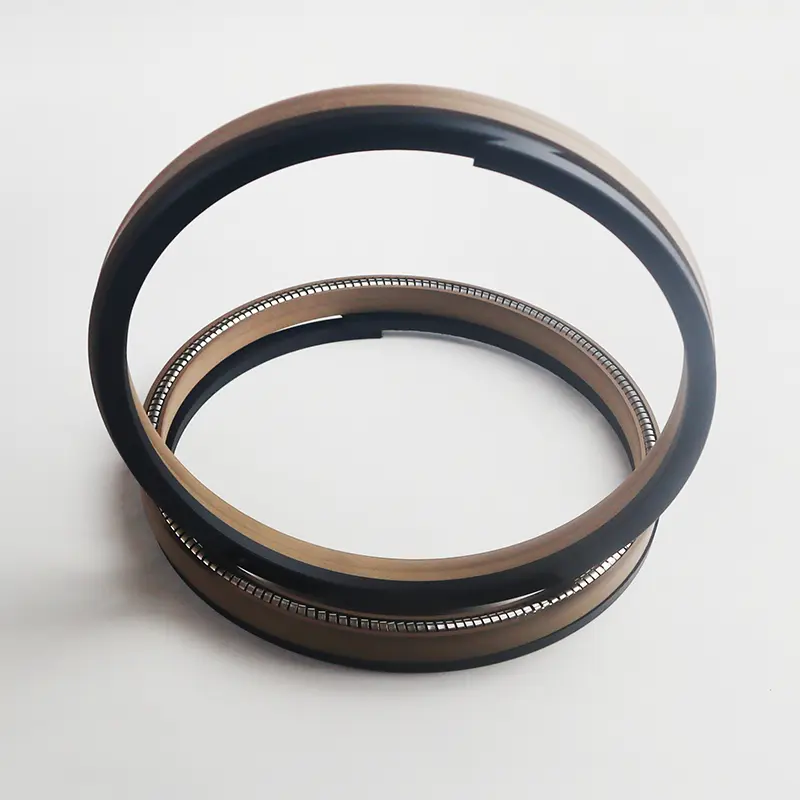

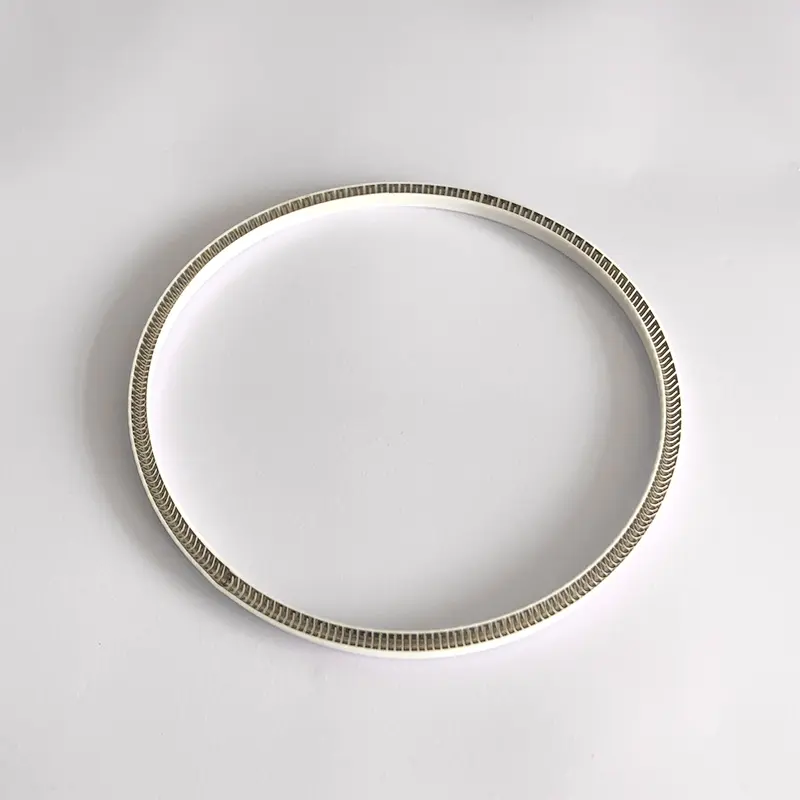

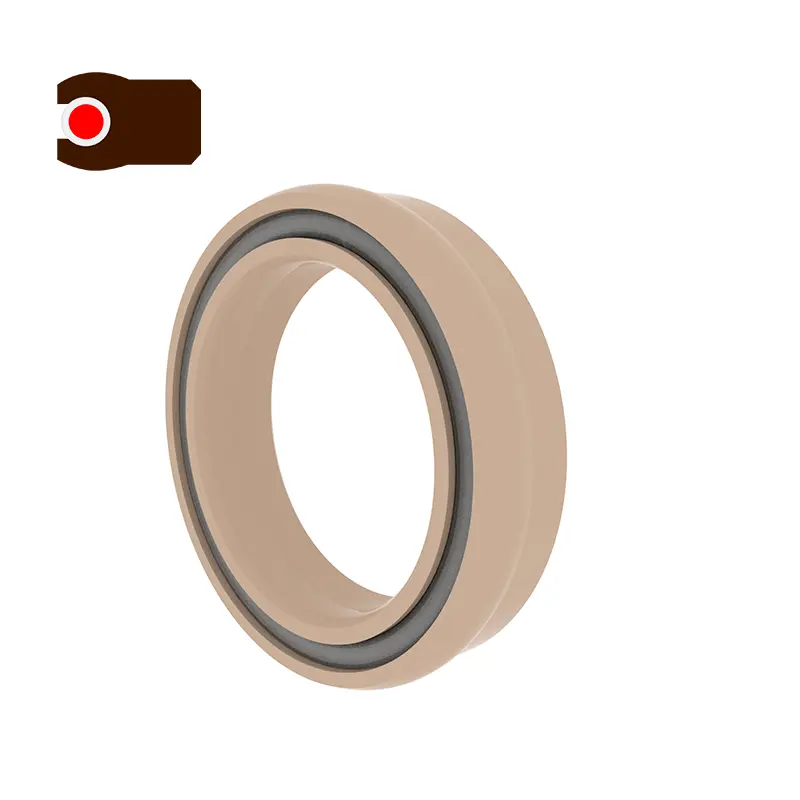

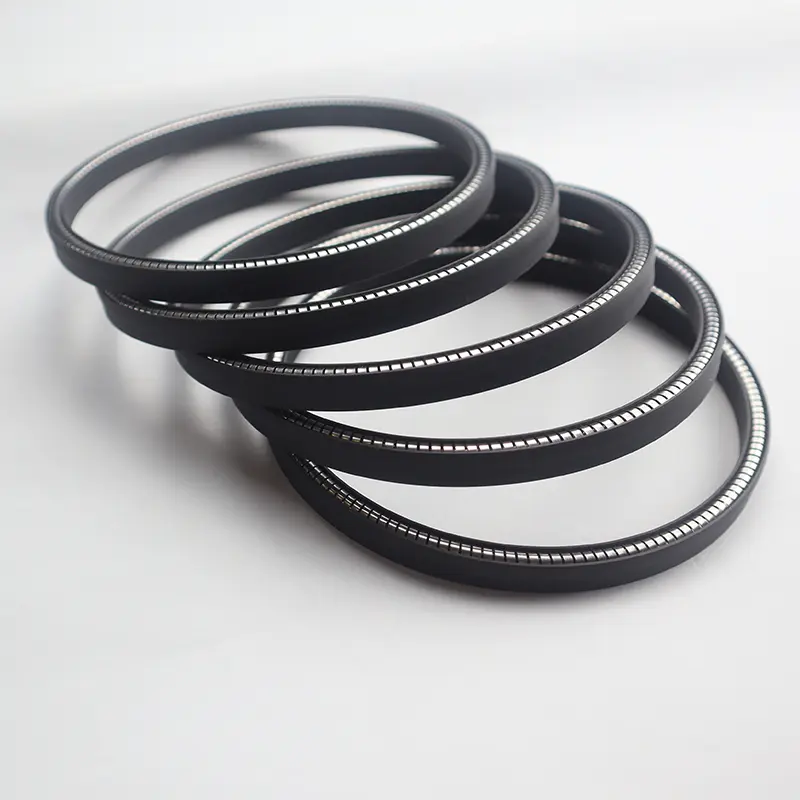

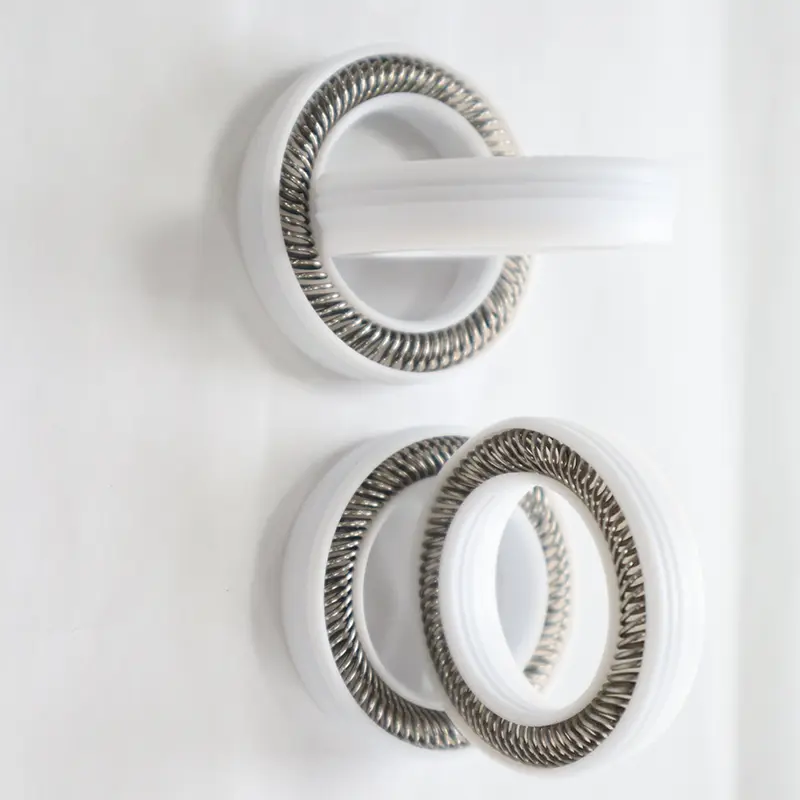

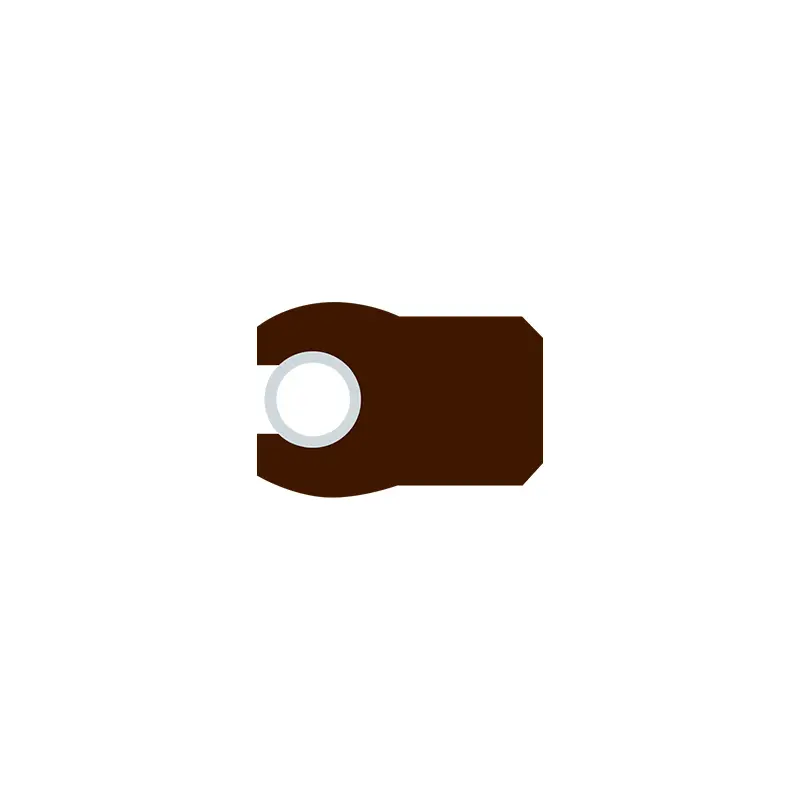

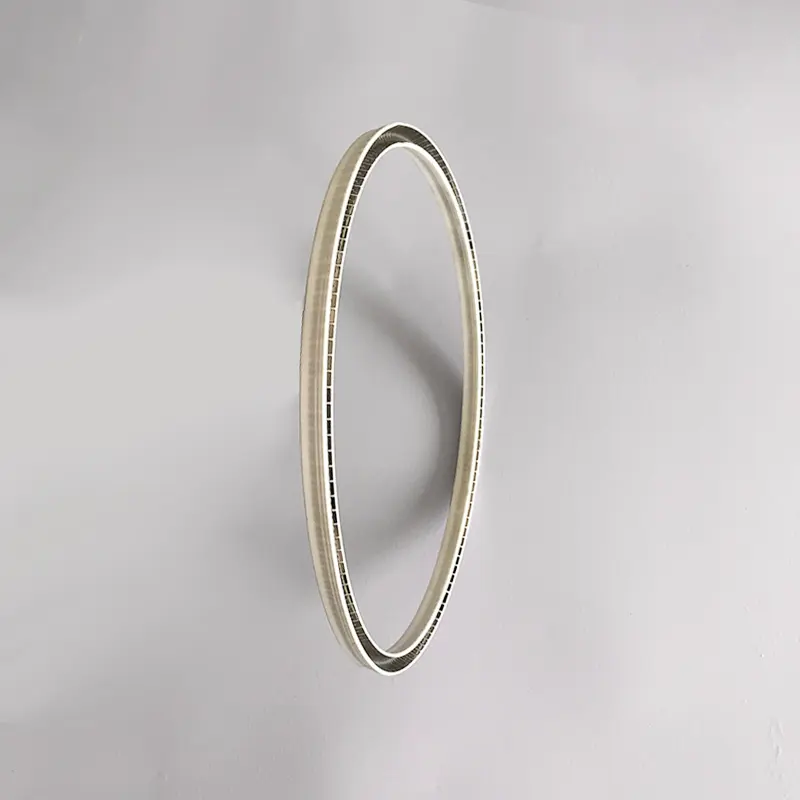

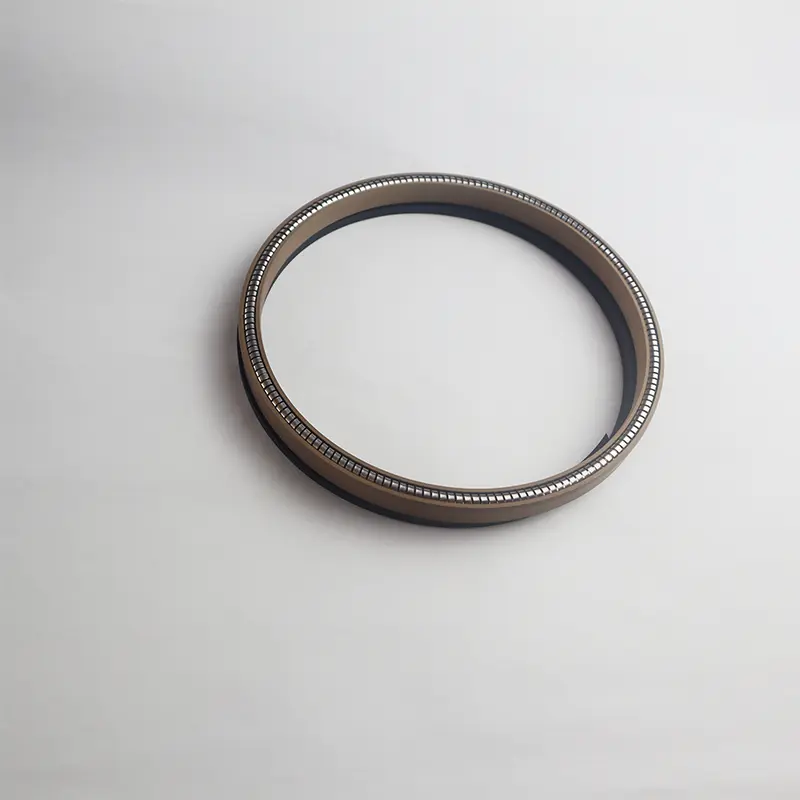

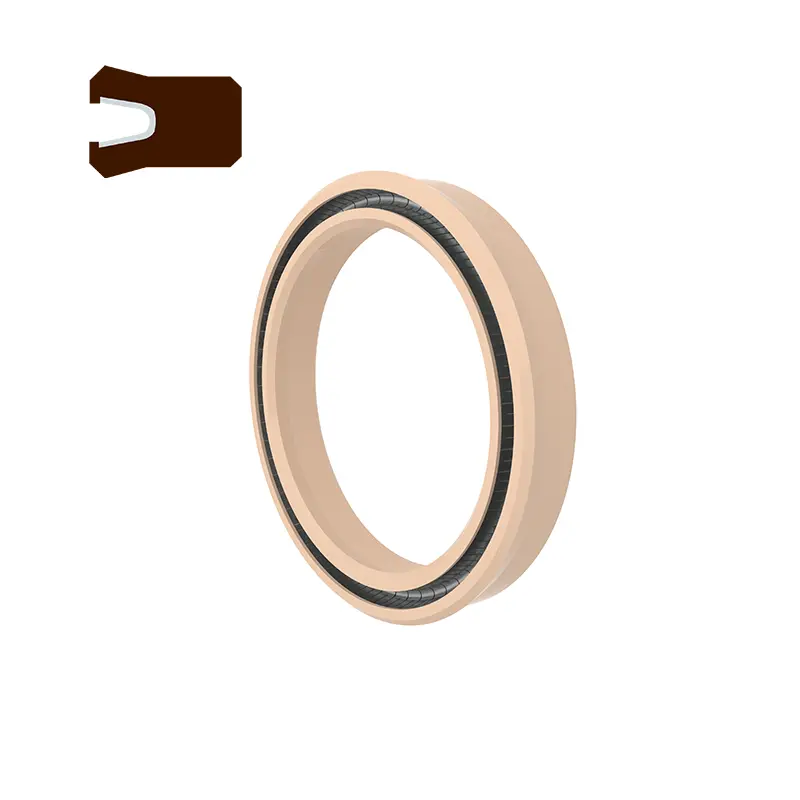

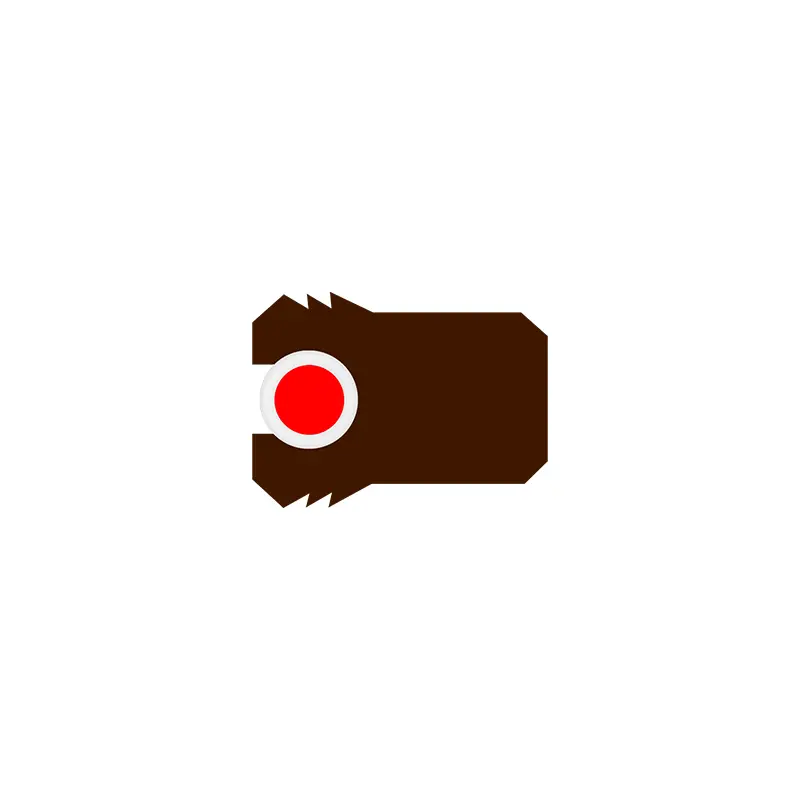

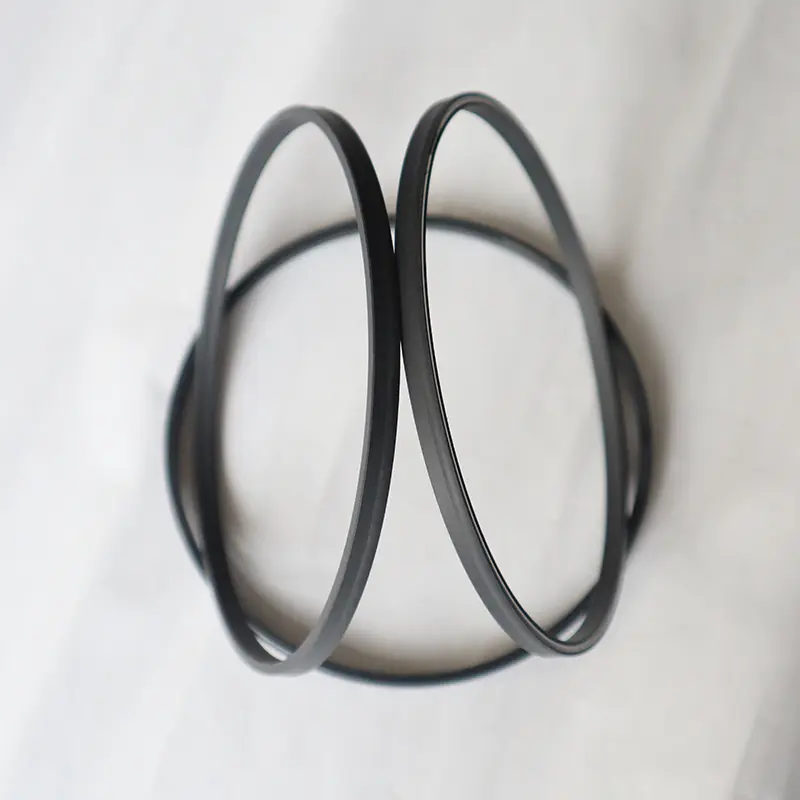

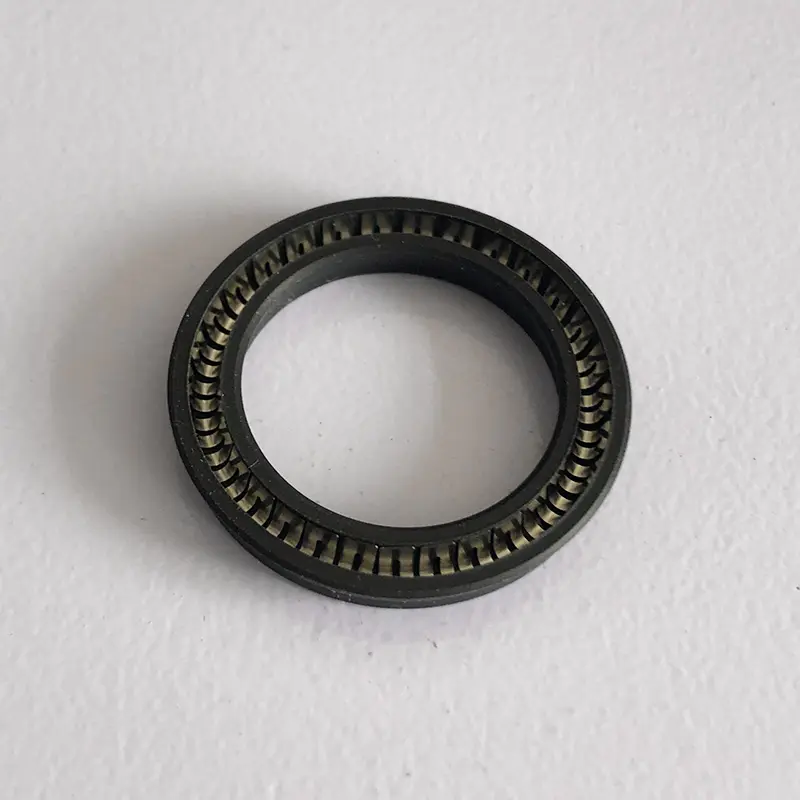

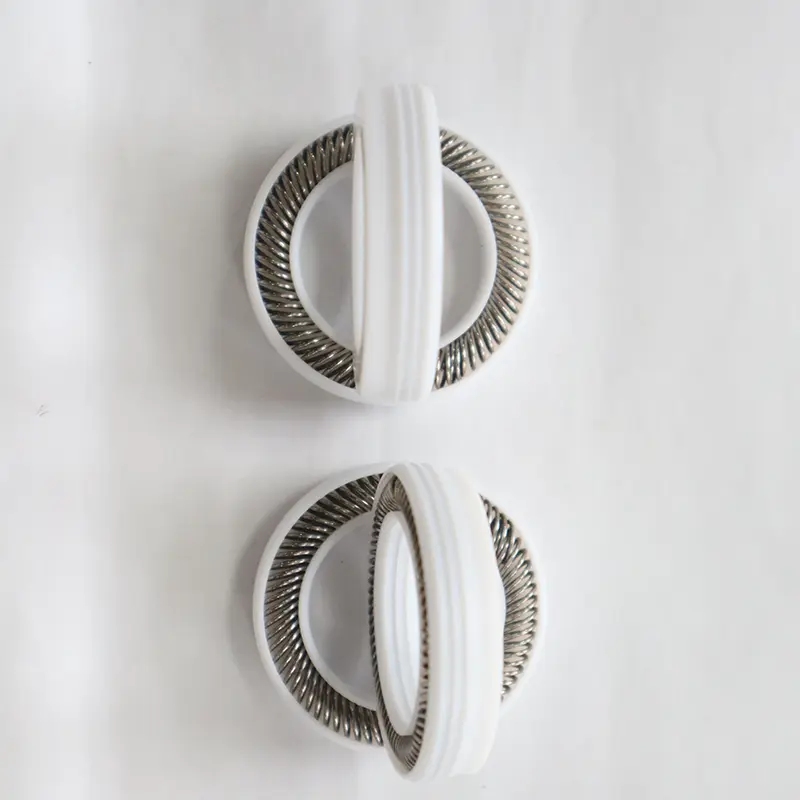

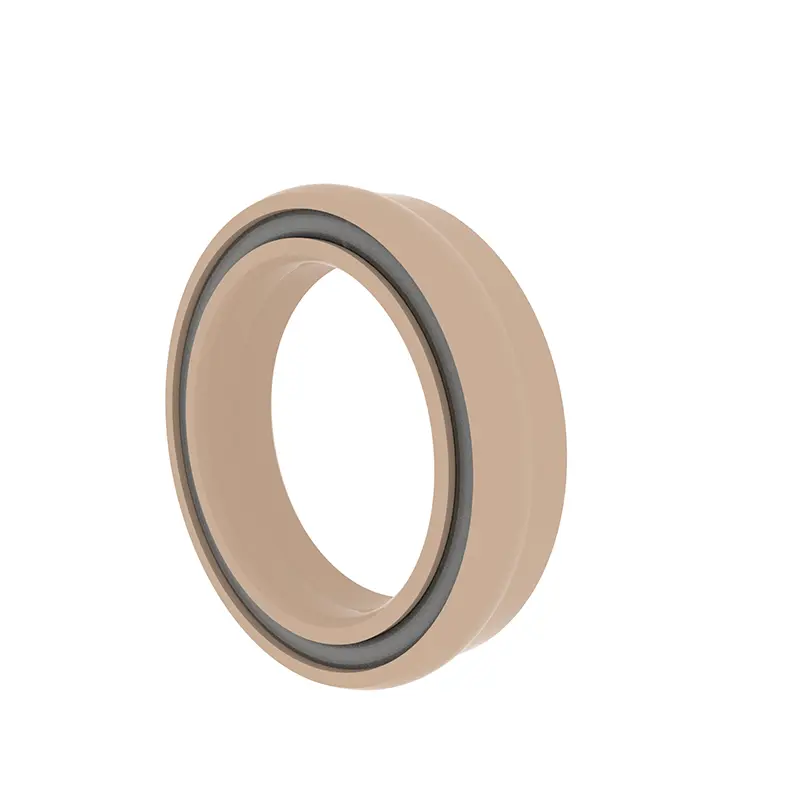

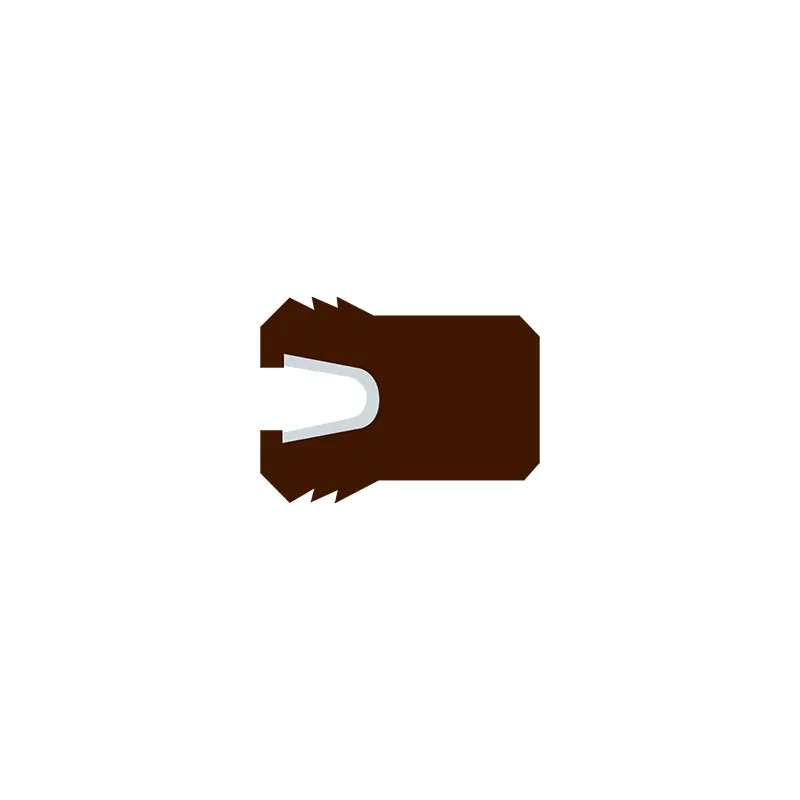

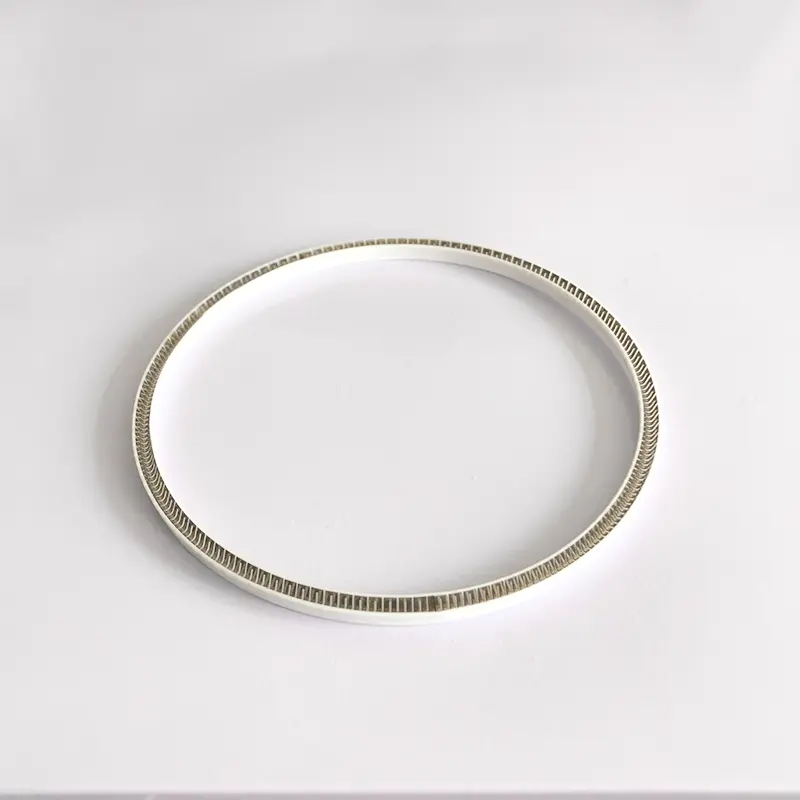

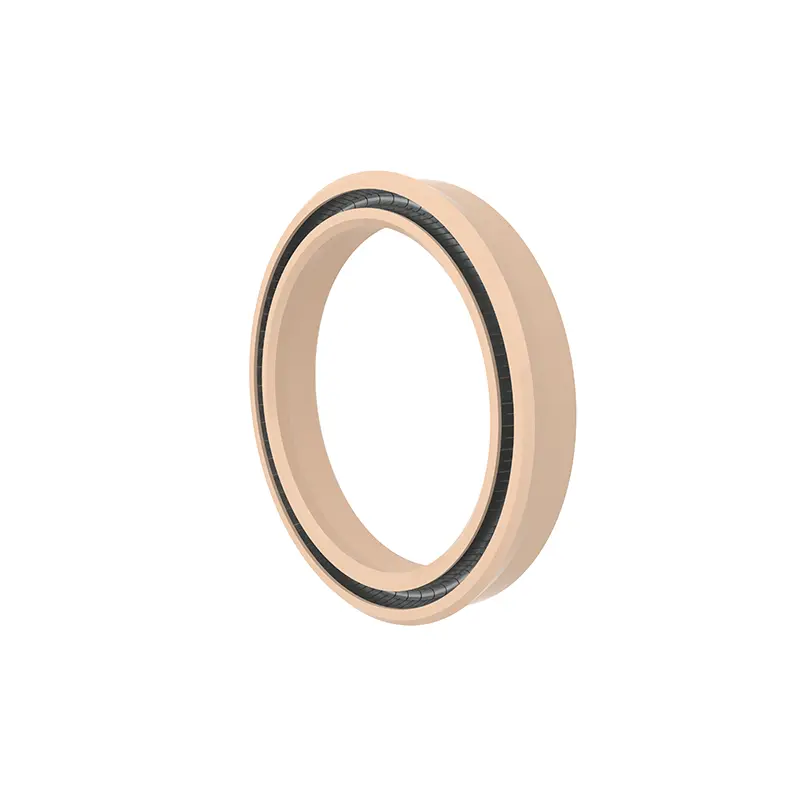

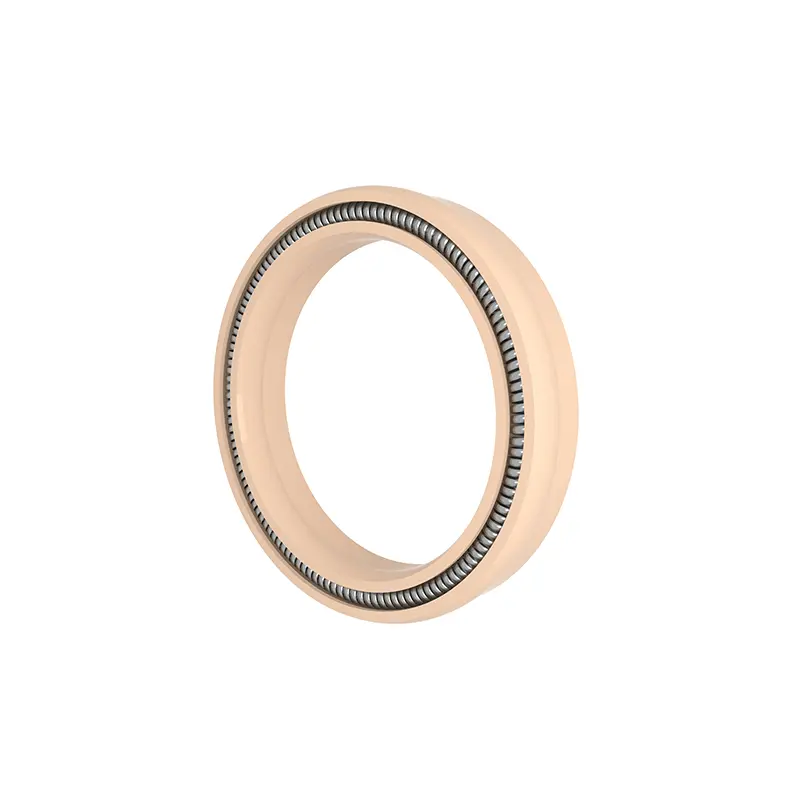

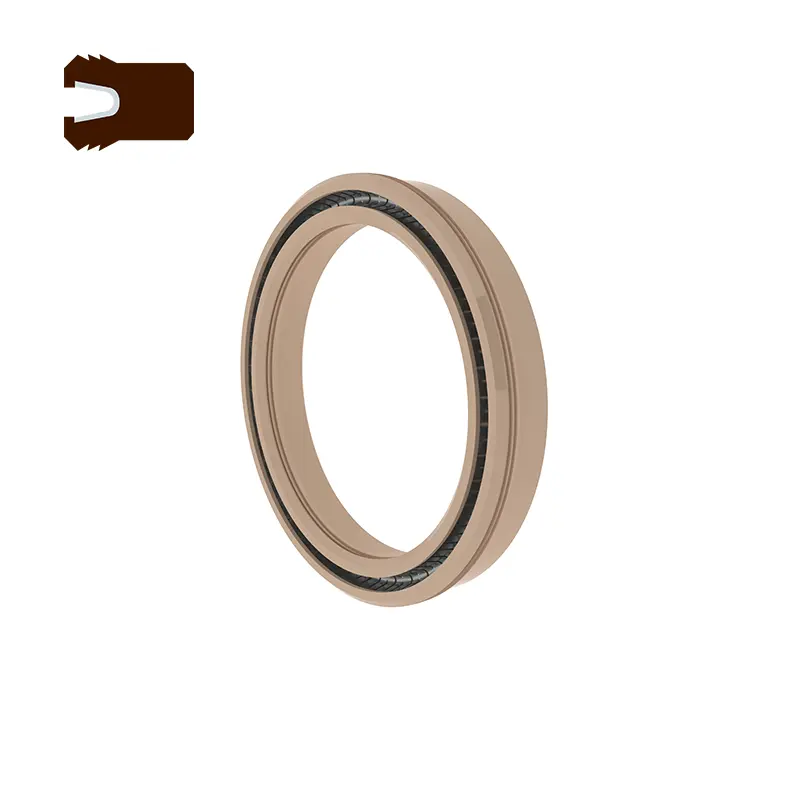

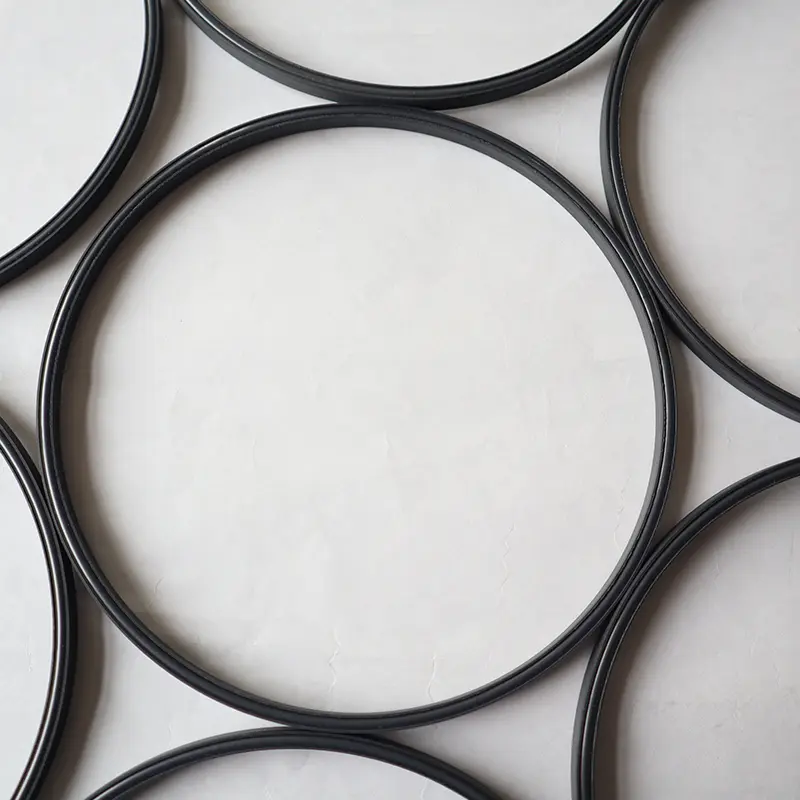

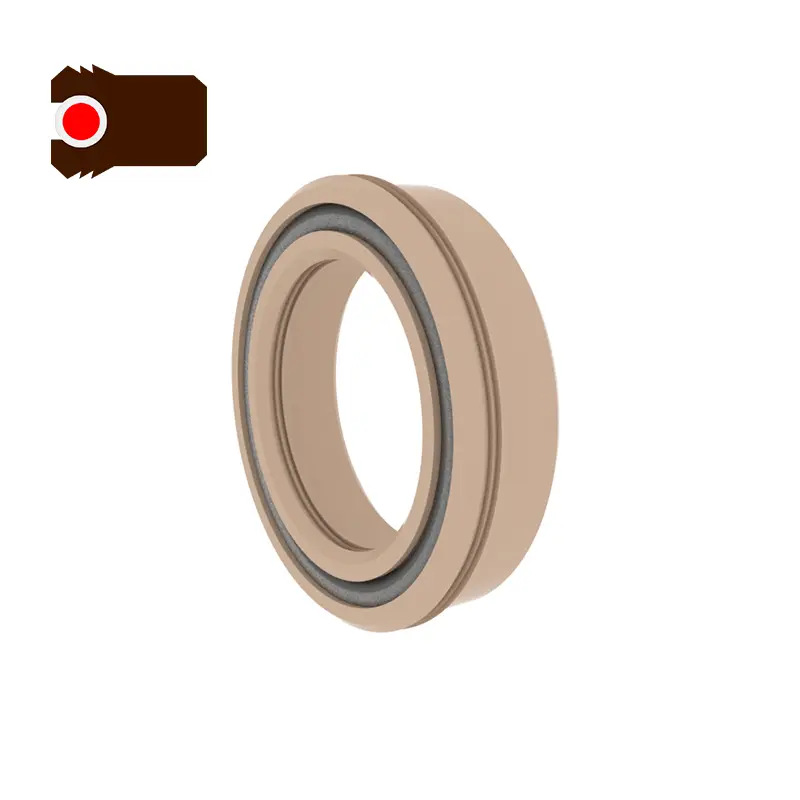

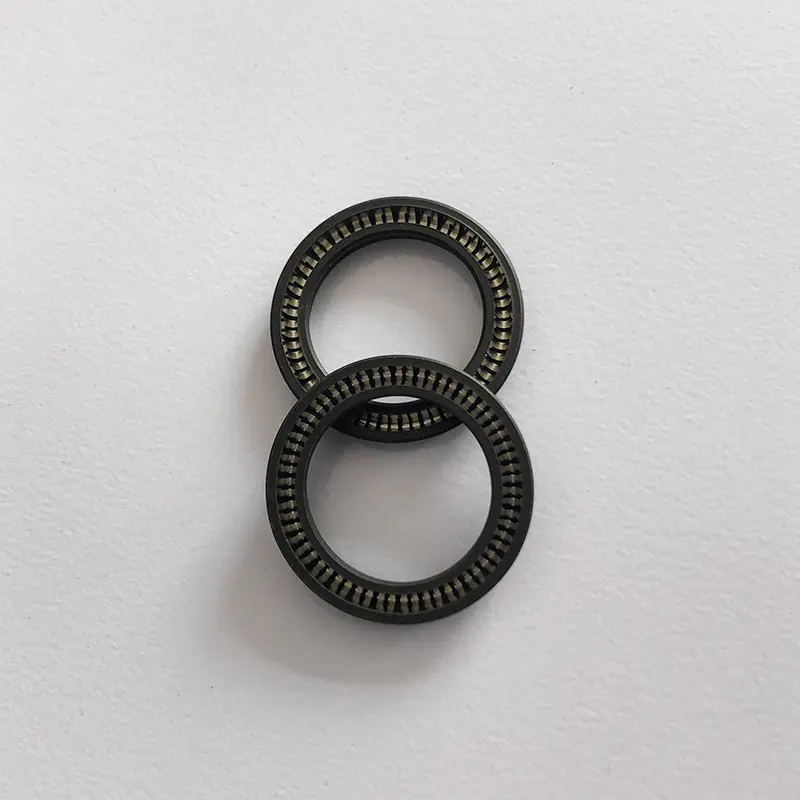

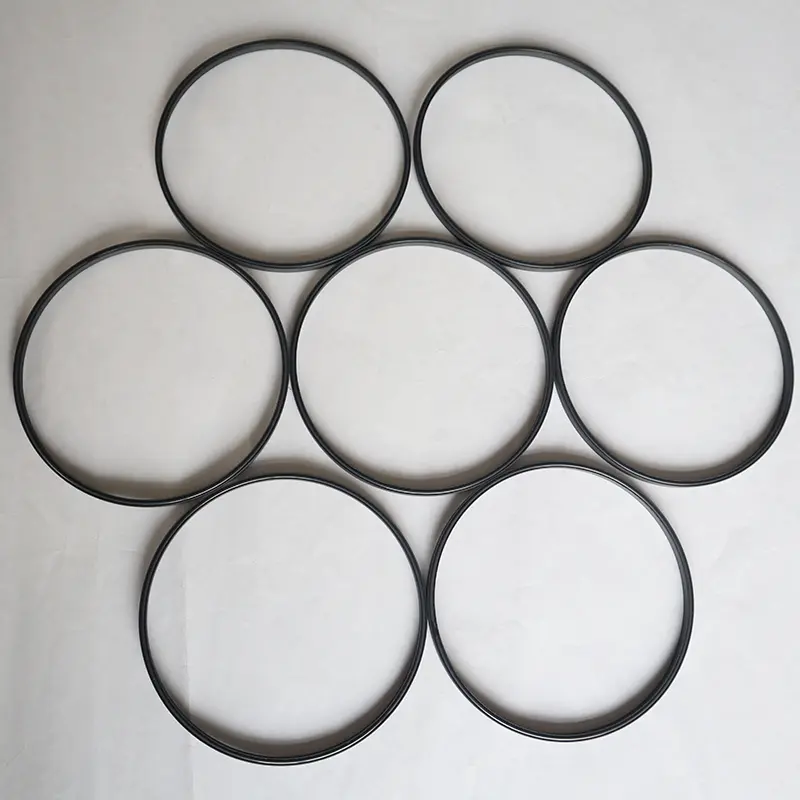

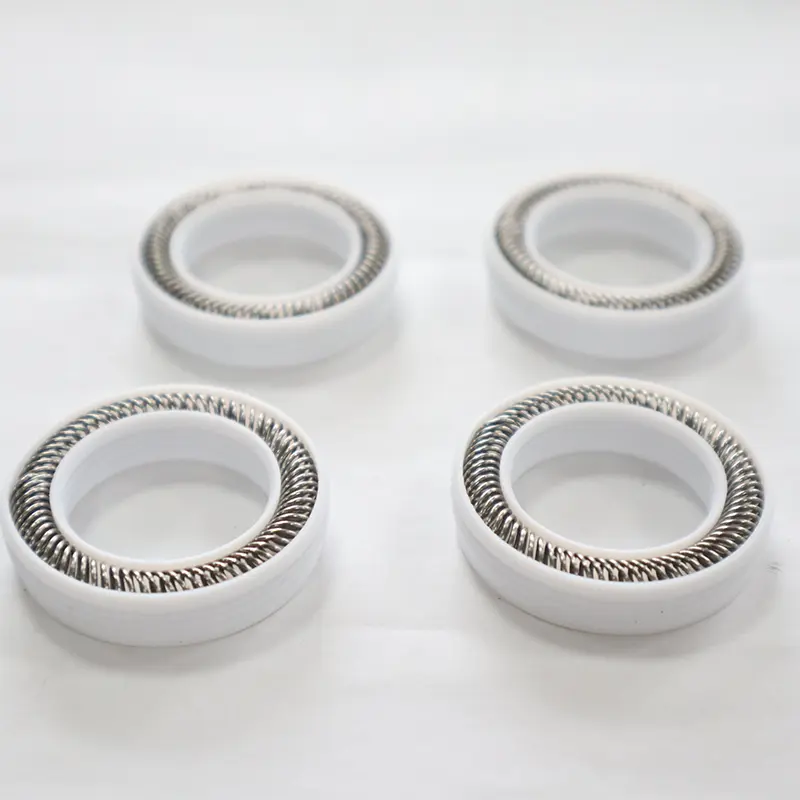

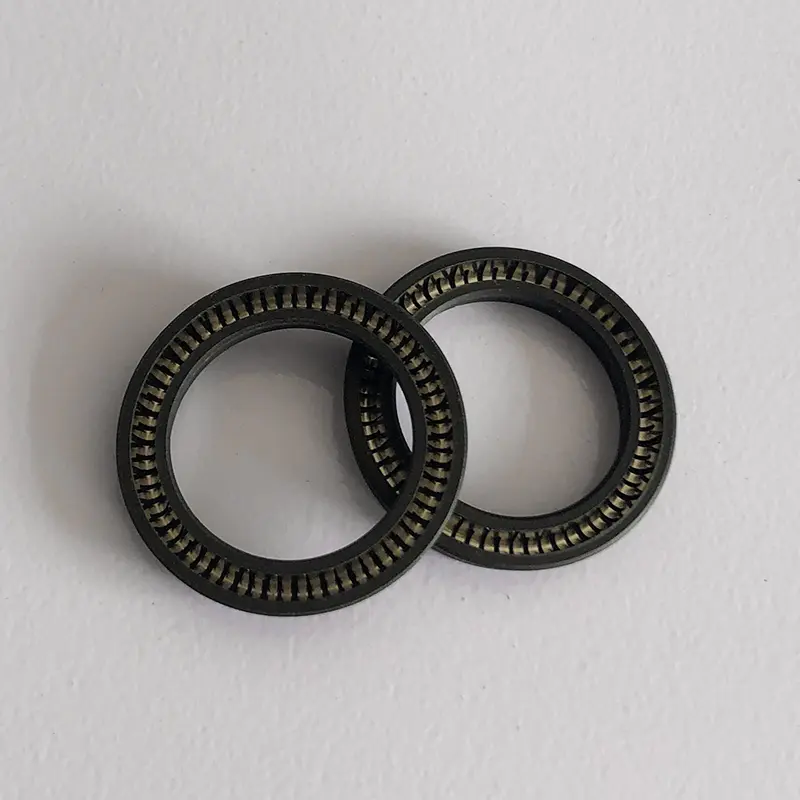

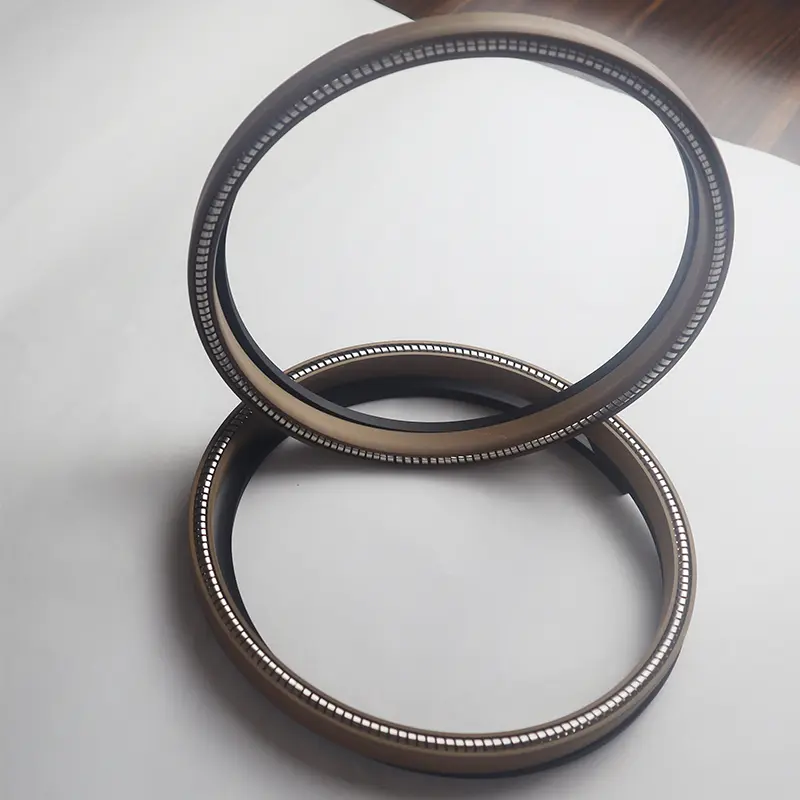

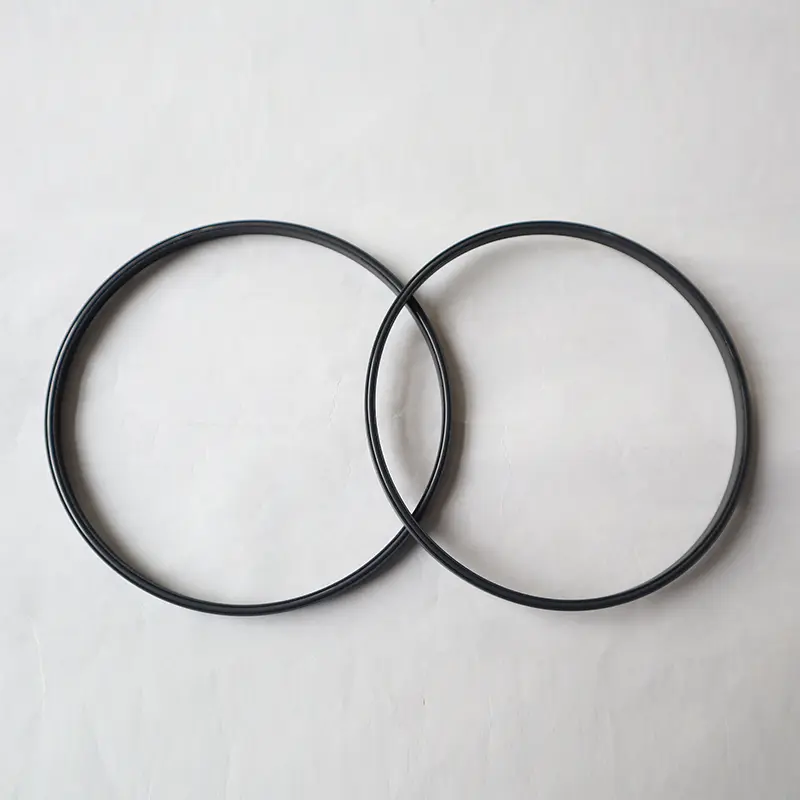

Meie FS-i universaalne vedru pingeline pitser on suure jõudlusega universaalne vedru pingeline pitser võlli augu jaoks sümmeetrilise struktuuri ja universaalse võlli auguga, mis sobib mitmesuguste tööstusstsenaariumide jaoks. See tootesari jaguneb tüübiks, b tüüpi, bo -tüüpi, c -tüüpi, d tüübiks ja do -tüübiks. Nende hulgas võtavad Bo Type ja Do Type kasutusele kõrge funktsionaalse plastilise ja kaetud O-rõnga kombinatsiooni, millel on suurepärane meediumikindlus; C Tüüp, D Tüüp ja DO Tüüp võtavad hambaga huulestruktuuri, et veelgi parandada tihendusvõimet, mis sobib eriti kõrgsurve töötingimuste jaoks, mille rõhk ületab 40MPa.
FS universaalne vedruga pingestatud tihendus toetab mitmesuguseid tihendusrõnga materjale (näiteks PTFE, UPE, PK jne) ja roostevabast terasest vedrusid (O-kujuline või V-kujuline valikuline) ning suudab suurepäraseid jõudlust erinevates söötmetes ja töötingimustes teha. Võlli augu universaalne disain lihtsustab valiku- ja paigaldusprotsessi ning seda kasutatakse laialdaselt kõrgsurve hüdraulilistes süsteemides, pneumaatilistes seadmetes ja spetsiaalses söötme tihendis keemiliste, nafta, energia jms põldudes. Kui soovite rohkem teada saada universaalse vedruga pitseri kohta võlli augu jaoks, saate RU-lehega ühendust võtta igal ajal.
Tooteomadused ja rakendused:
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve MPA | Kiirus m/s | Temperatuur ℃ | Vahend | |
| <40, kohaldatav soone laius L > 40MPa, palun kandke soone laius L1 | <10 | Sest/kuni -35 ~+250 | Teine -200 ~+250 | Kõik vedelikud, kemikaalid, gaasid |
Materjali valik
1. bo, tehke elastomeeri: kaetud O-rõngas.
2. tihendusrõnga materjal: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.

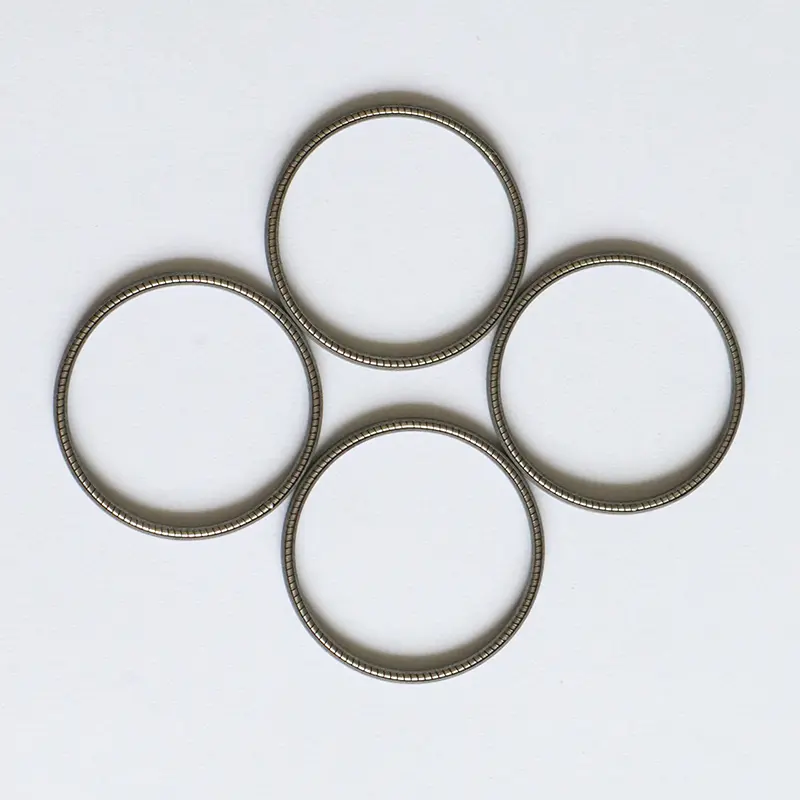

3. Roostevabast terasest vedrud võivad valida O-kujulised vedrud ja V-kujulised vedrud.
Tellimisnäide
FS-A-40*46*4,7-PTFE4 D*D*L A-TYPE PANNE, Tihendrõnga materjal on PTFE4,
FS-BO-40*46*4,7-PTFE4, D*D*L BO-Type Panti tihend, tihendusrõnga materjal on PTFE4, O-rõngaga kattega
Spetsifikatsioonid (saadaval on kõik suurused parameetrite vahemikus)

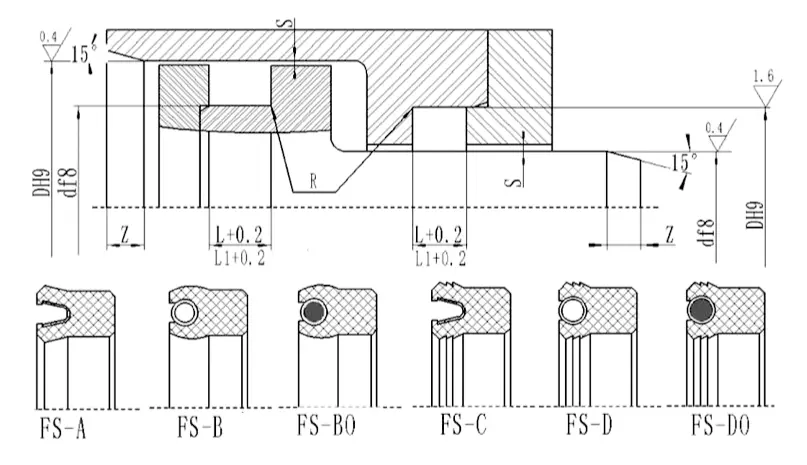

| d | D | L+0,2 | L1+0,2(Kohaldatav rõhu korral> 40MPa) | Radiaalne kliirens smax | Faaktori pikkus Zmin | Rmax | |
| <20MPa | <40MPa | ||||||
| 3 ~ 10 | d+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | d+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | d+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | d+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Märkus. Vajalikud spetsifikatsioonid ei ole selles tabelis loetletud. Palun võtke meiega ühendust.
Saame tooteid tarnida maksimaalselt 1600 mm.
