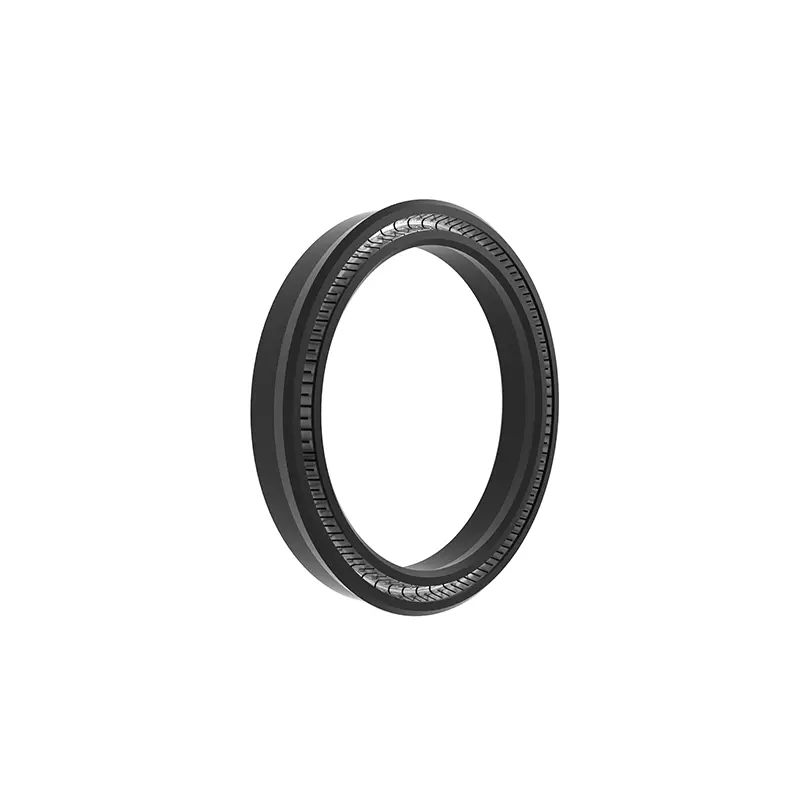

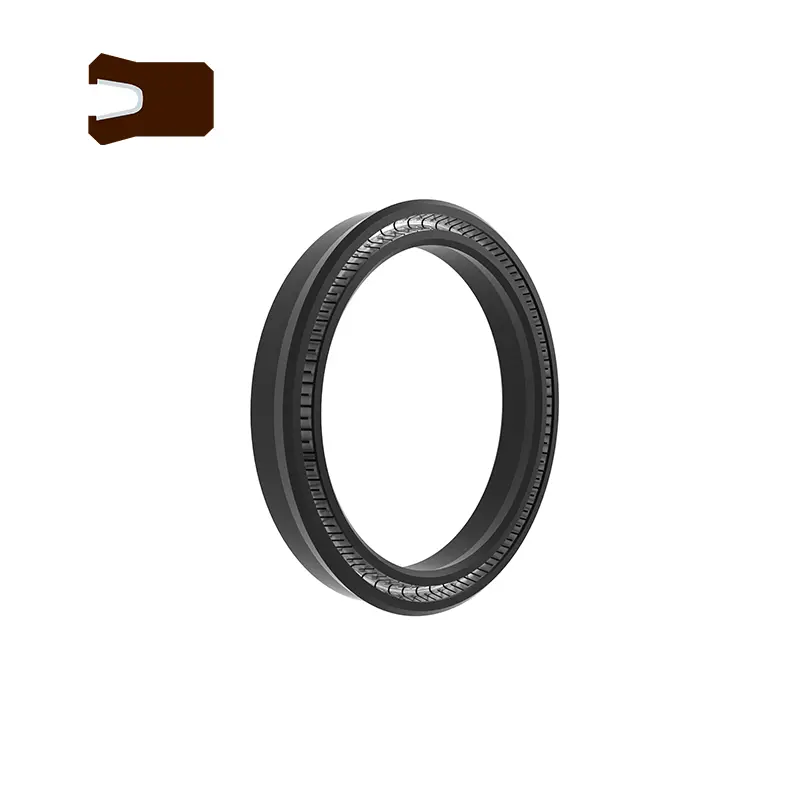

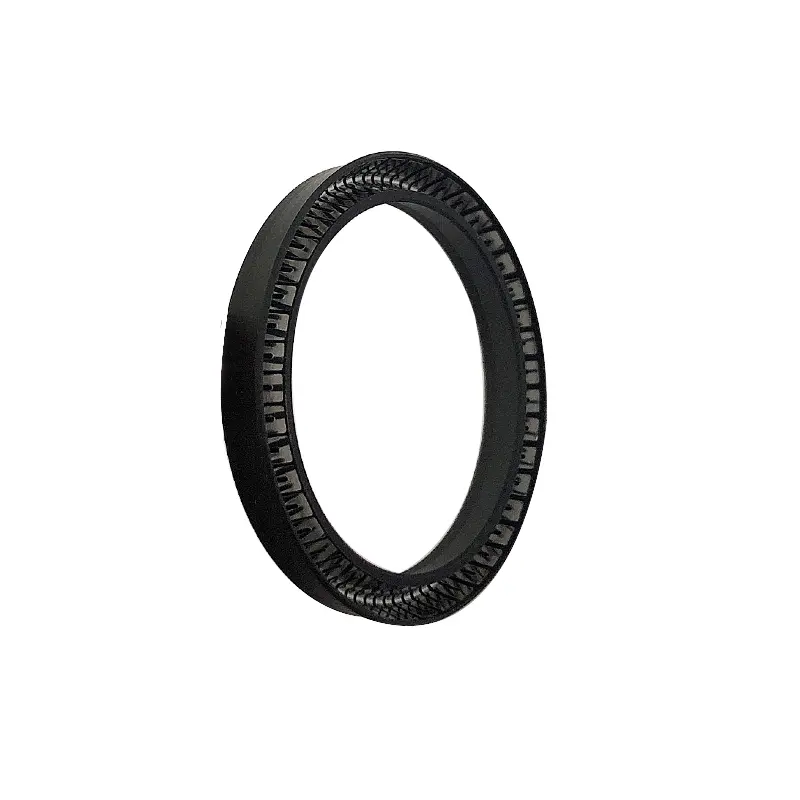

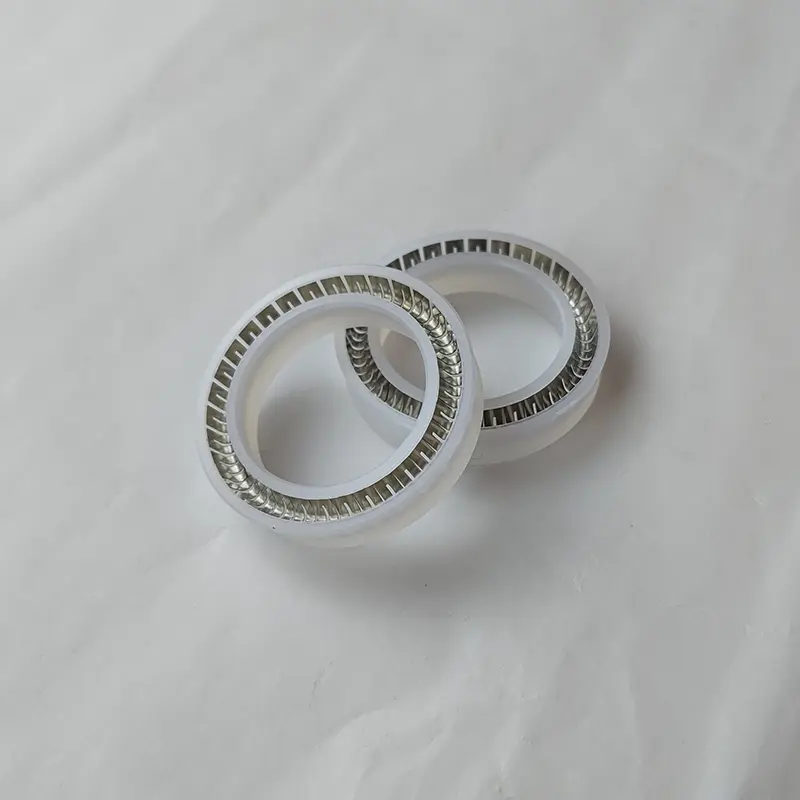

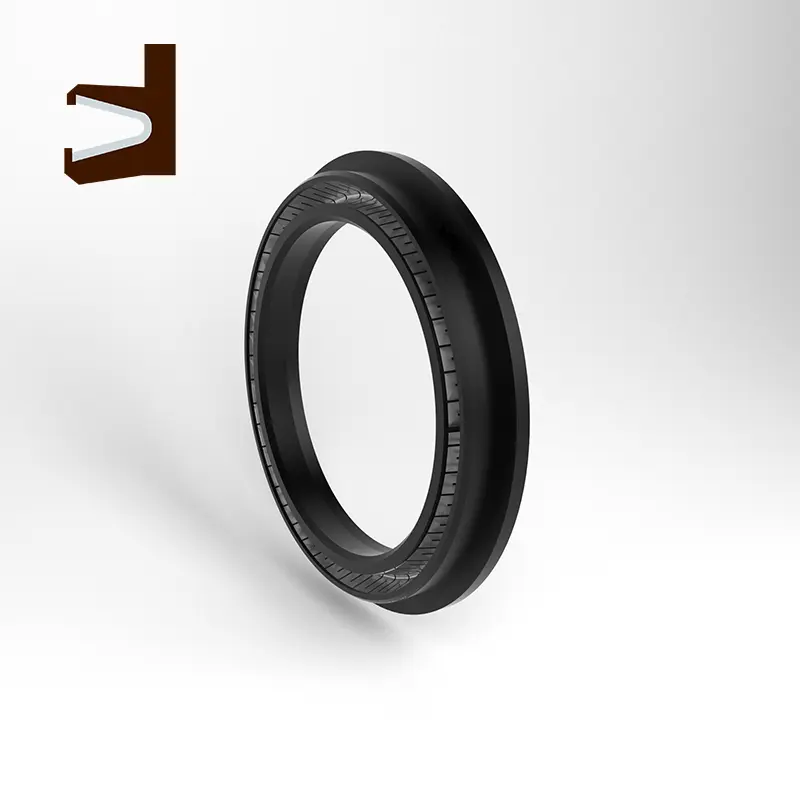

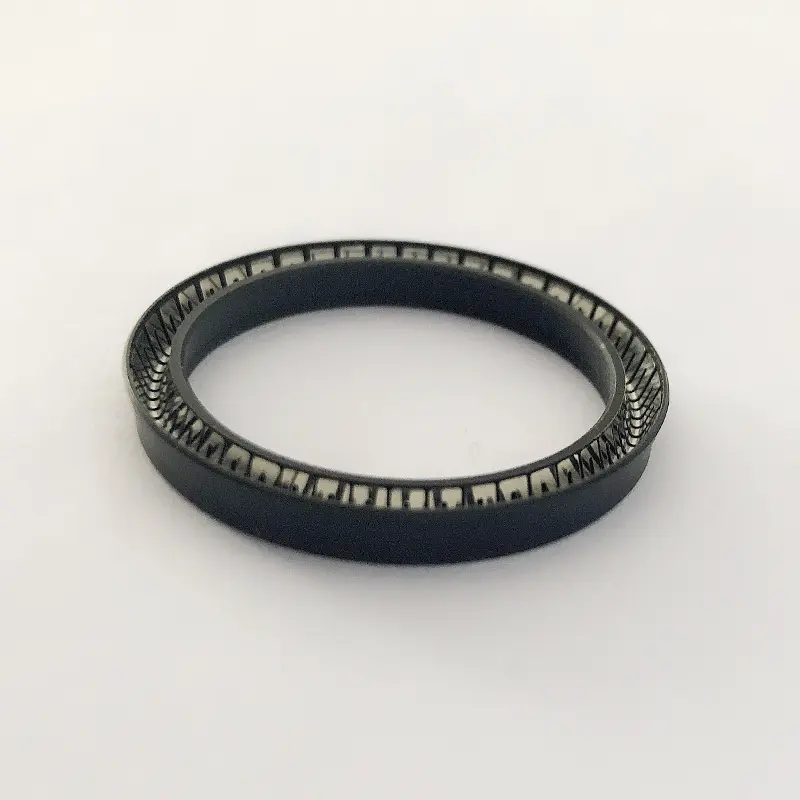

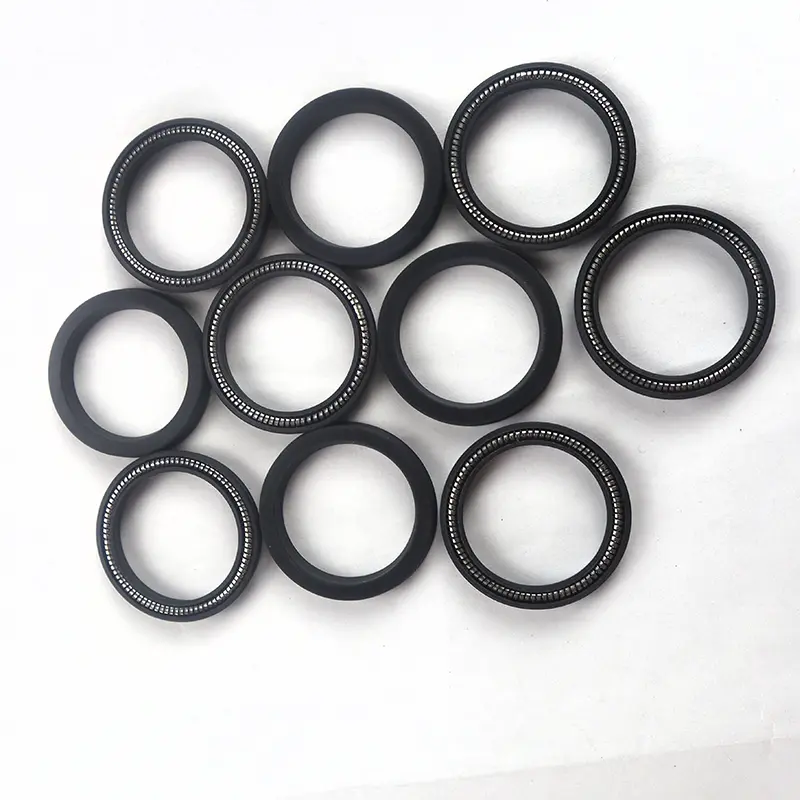

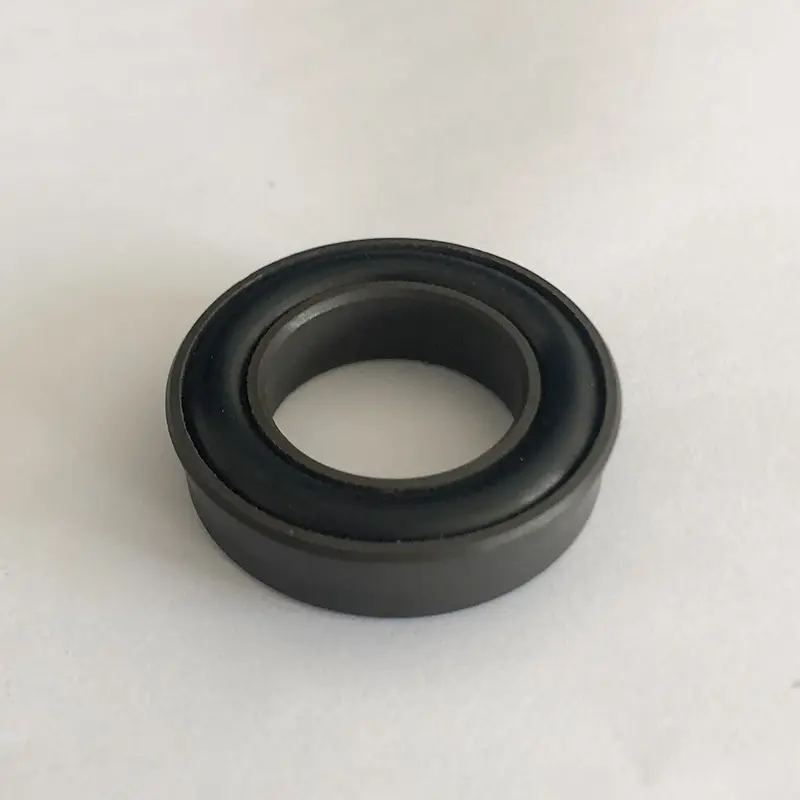

Radiaalvedru pingestatud tihendid

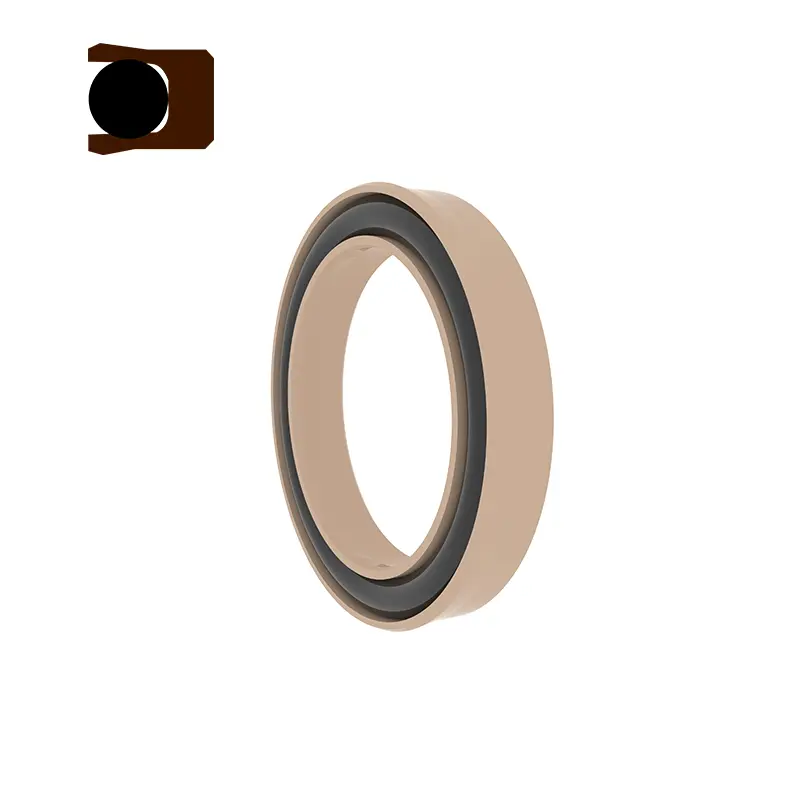

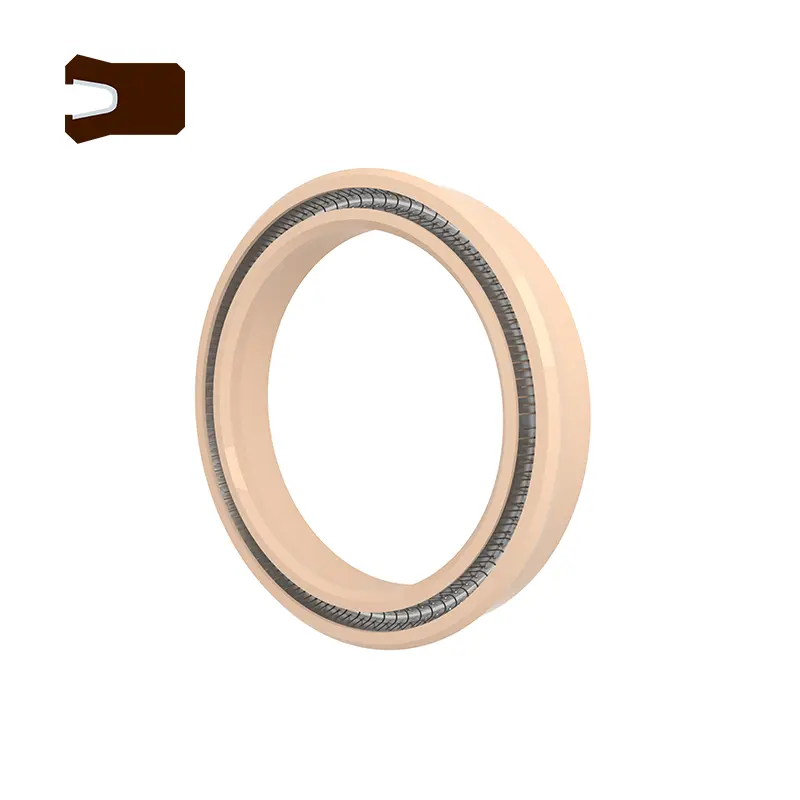

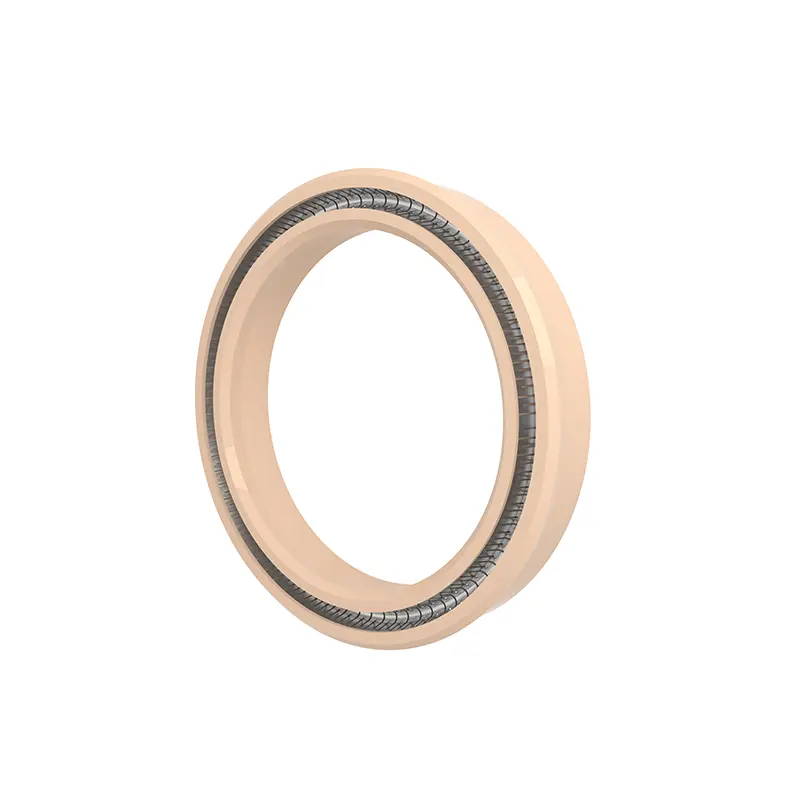

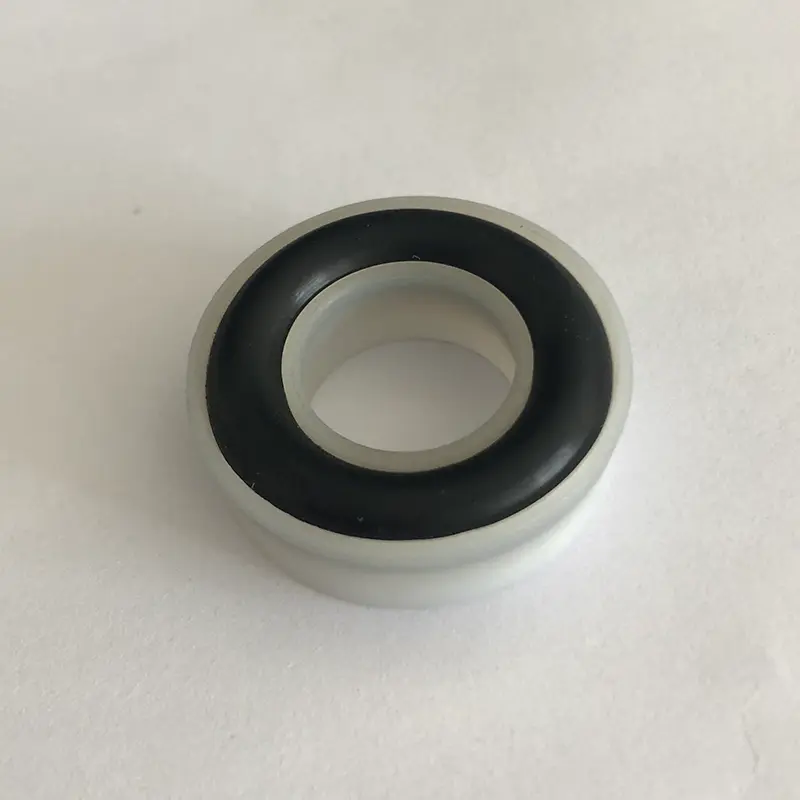

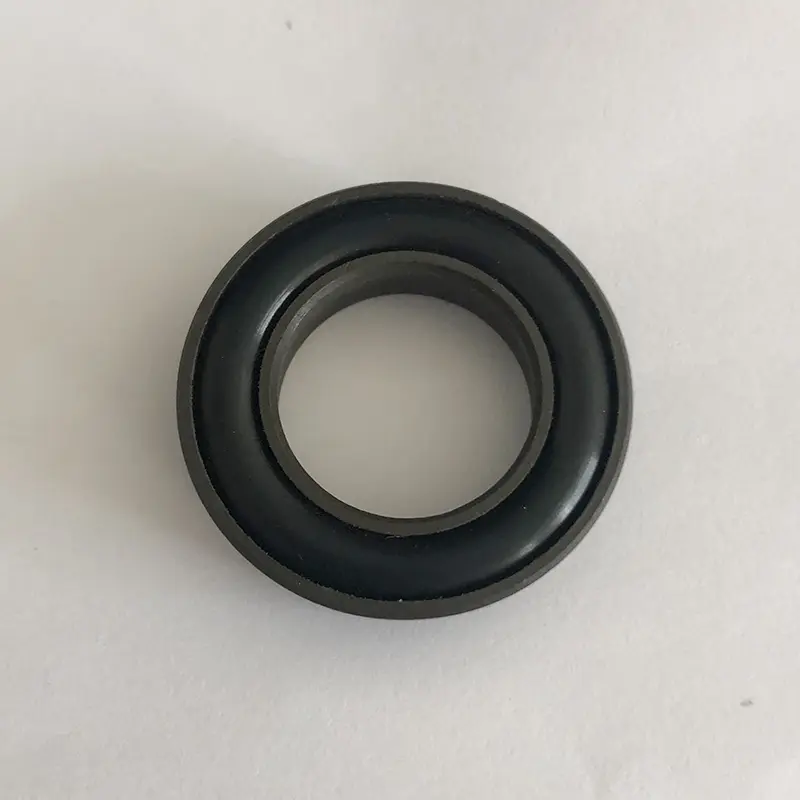

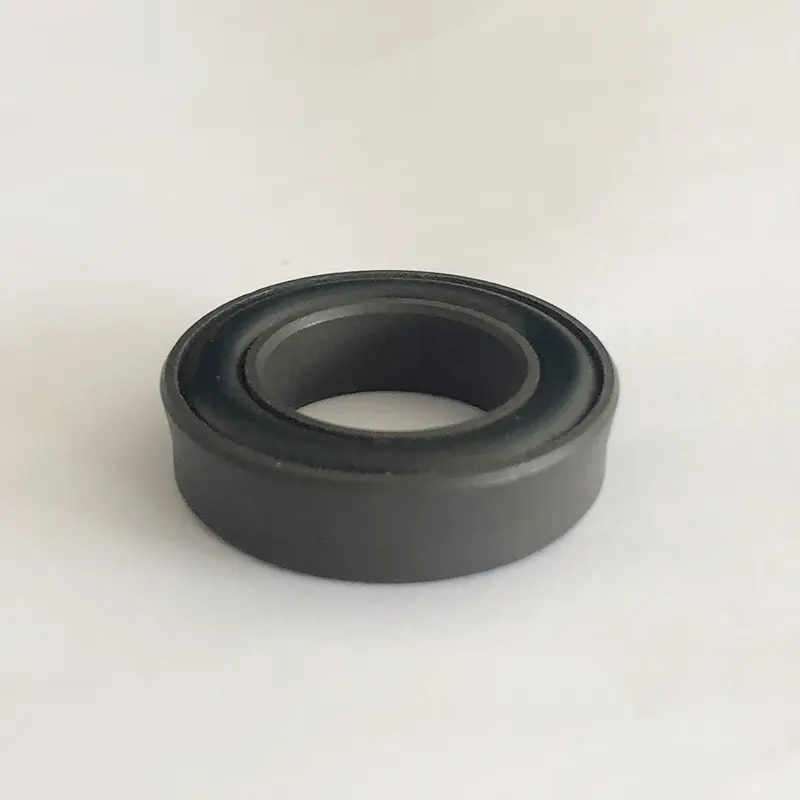

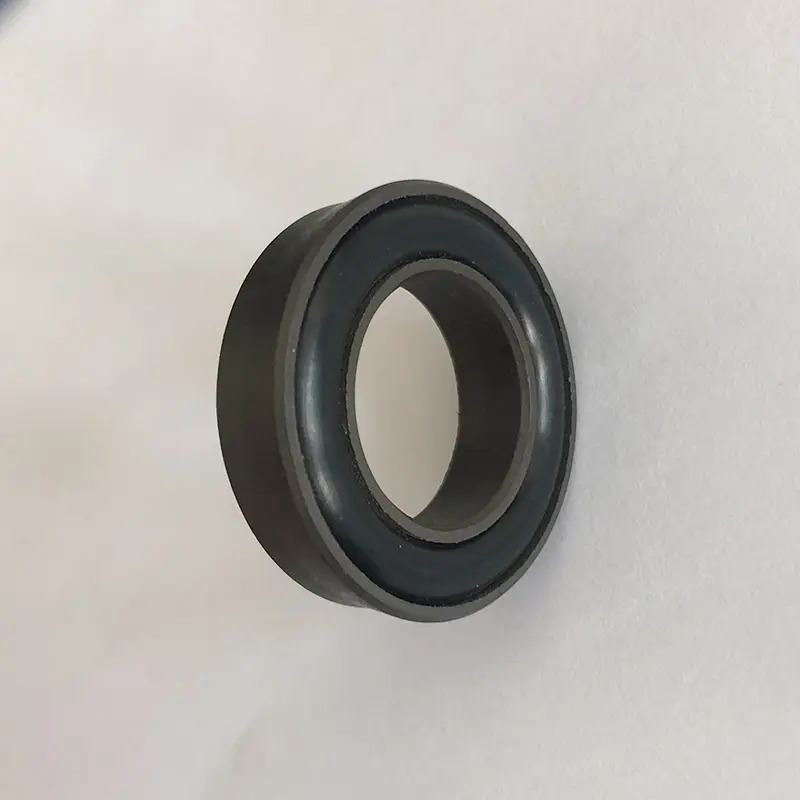

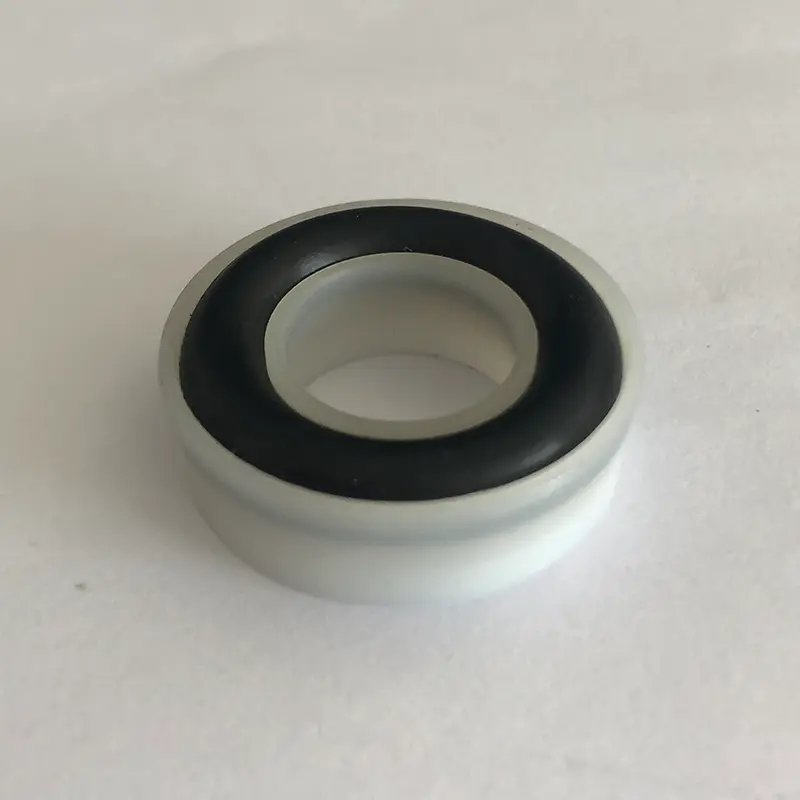

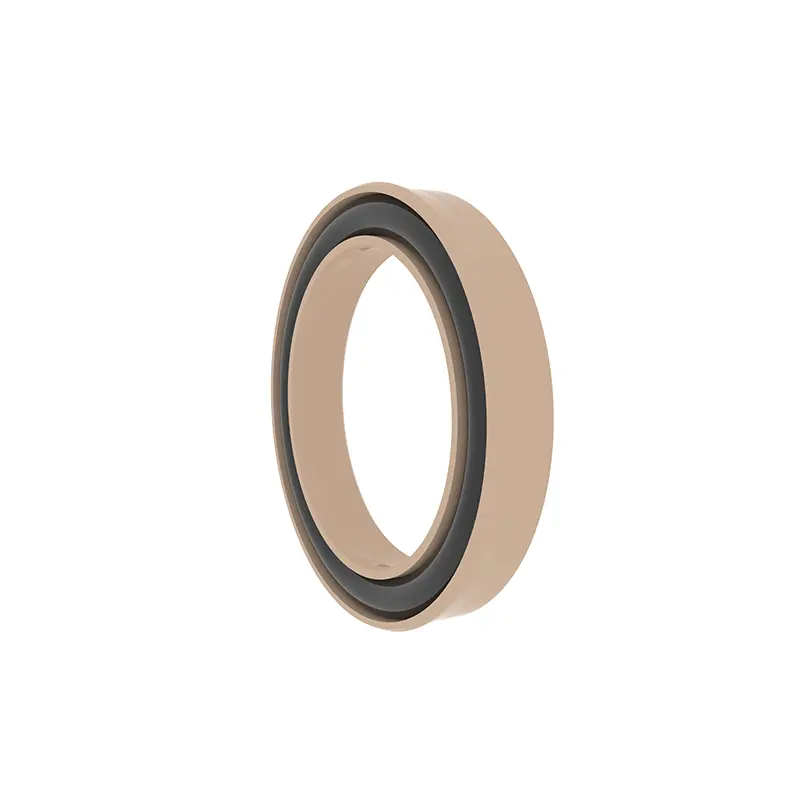

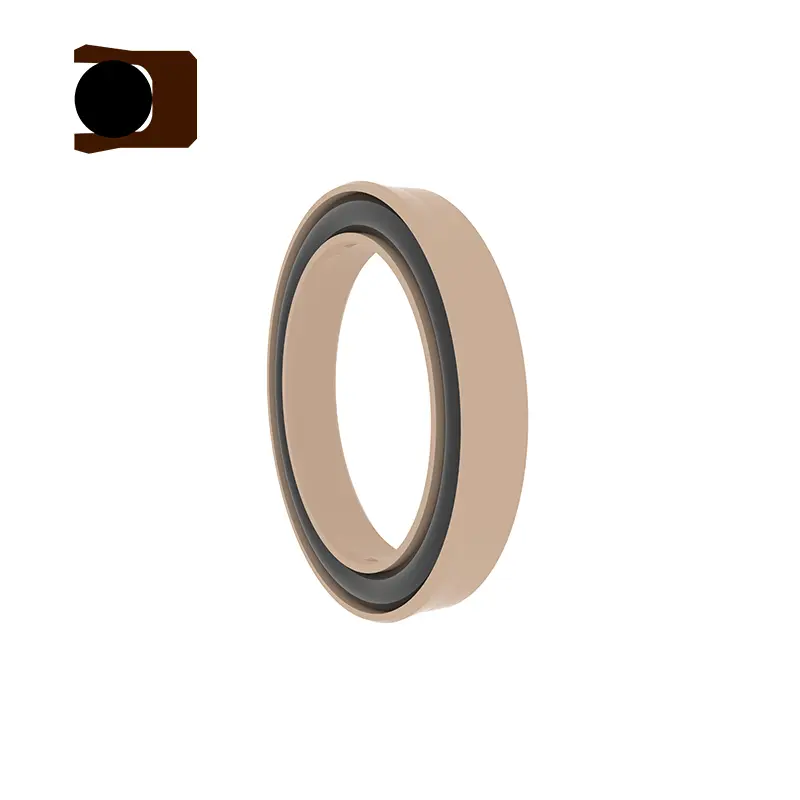

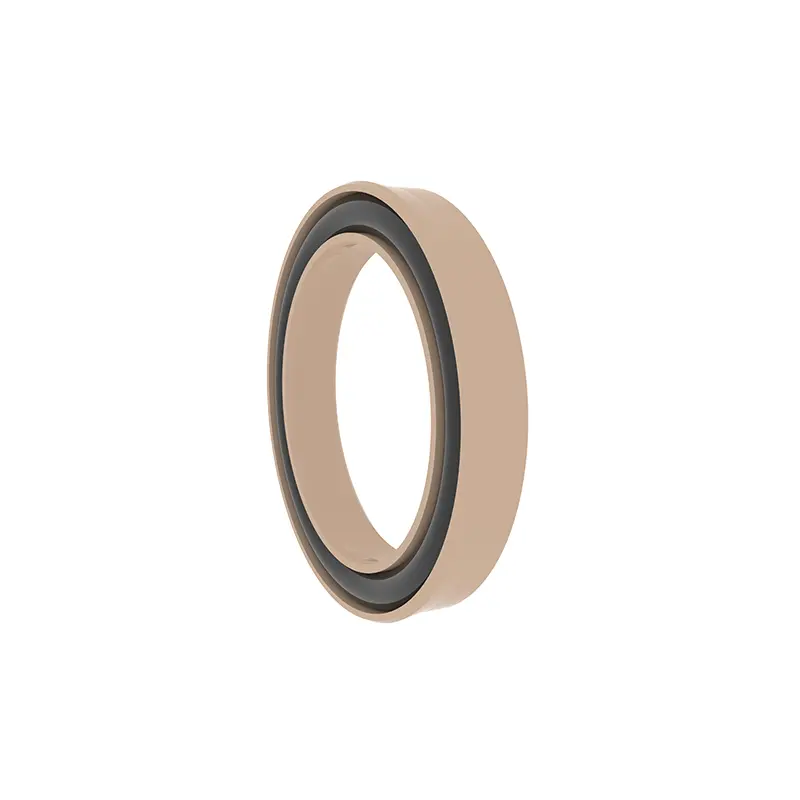

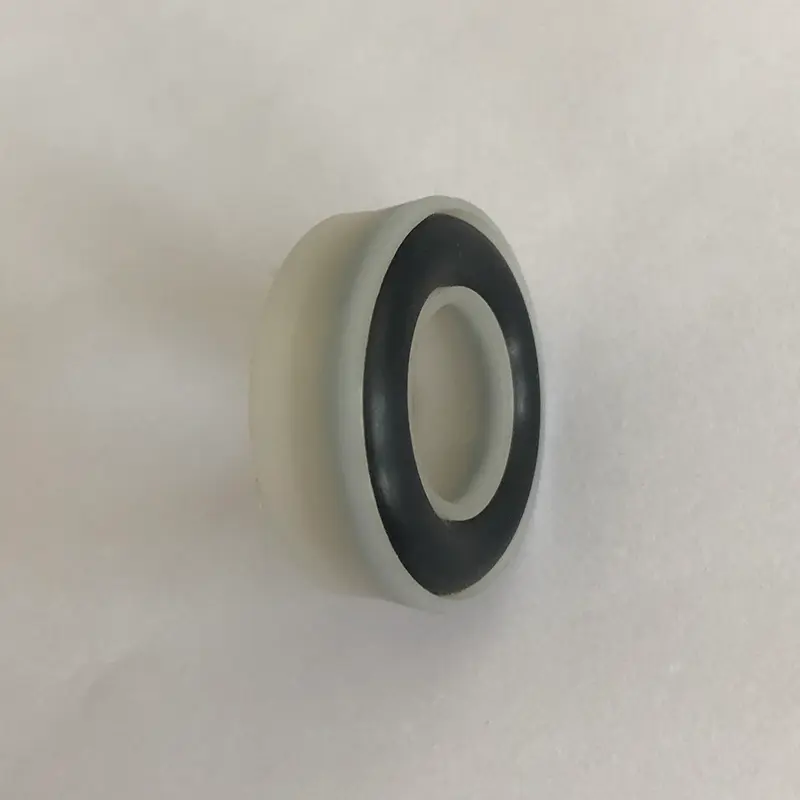

Meie RC16 on pistikühendus ja RC16-B on Y-kujuline kombineeritud tihend. Nende kahe sooned on samad ja neid saab paigaldada ML5514F ja ISO3771 määratud soontesse.

Teises radiaalse vedruga pingestatud tihendiga toote RC65 seeria RC65 on pistikühendus ja RC65-B on Y-kujuline kombineeritud tihedus. Neil on ka sama soonekujundus ja neid saab paigaldada ML5514F ja ISO3771 määratud soontesse.

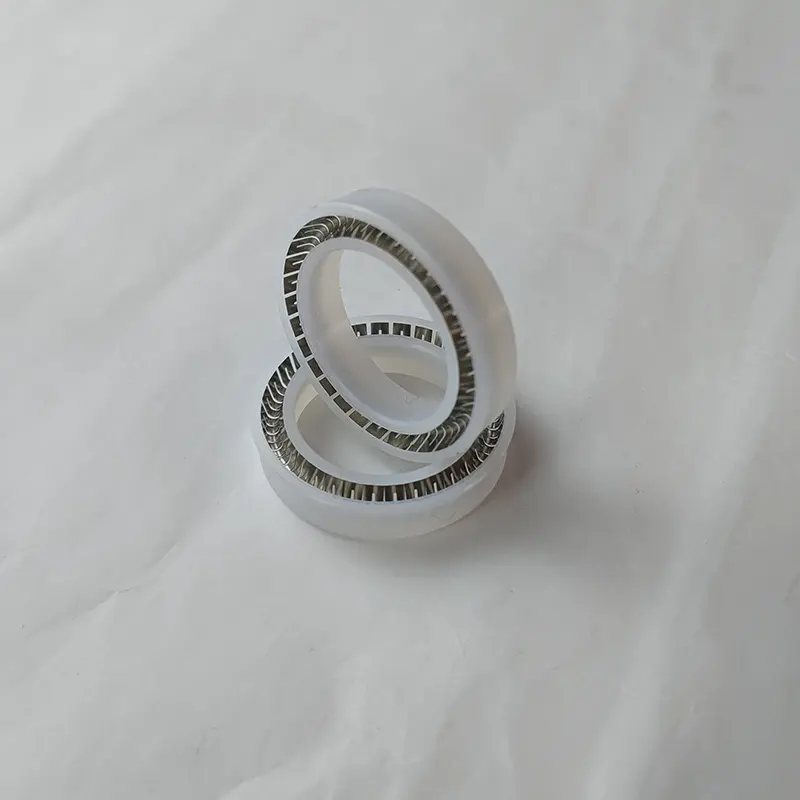

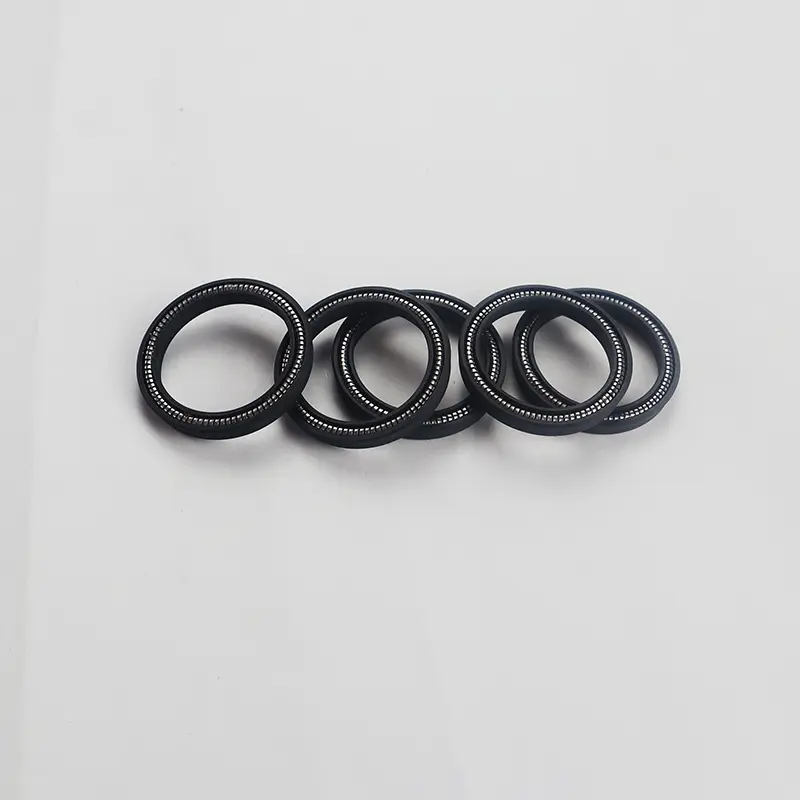

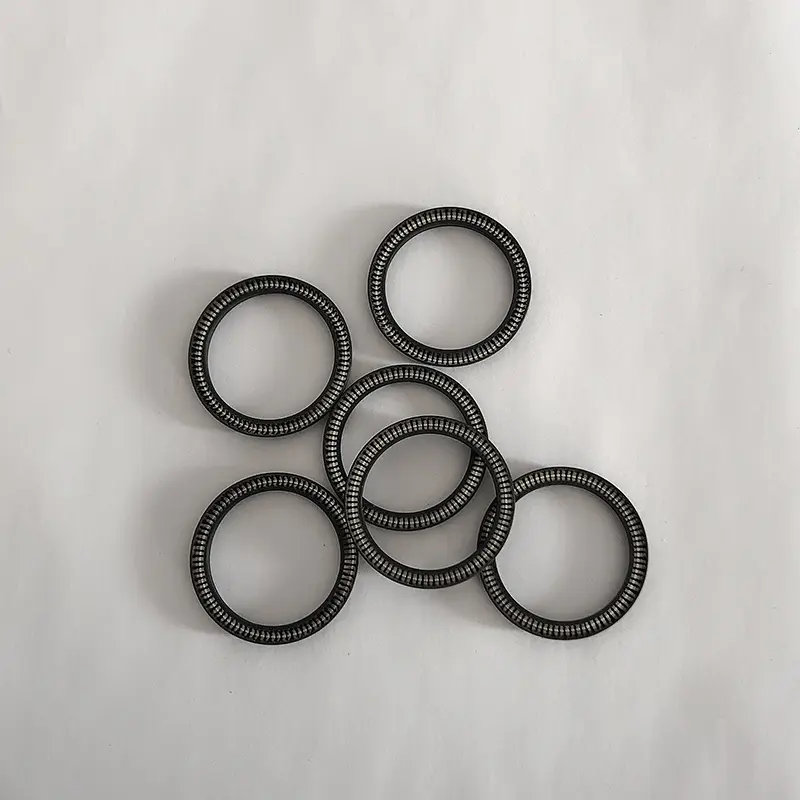

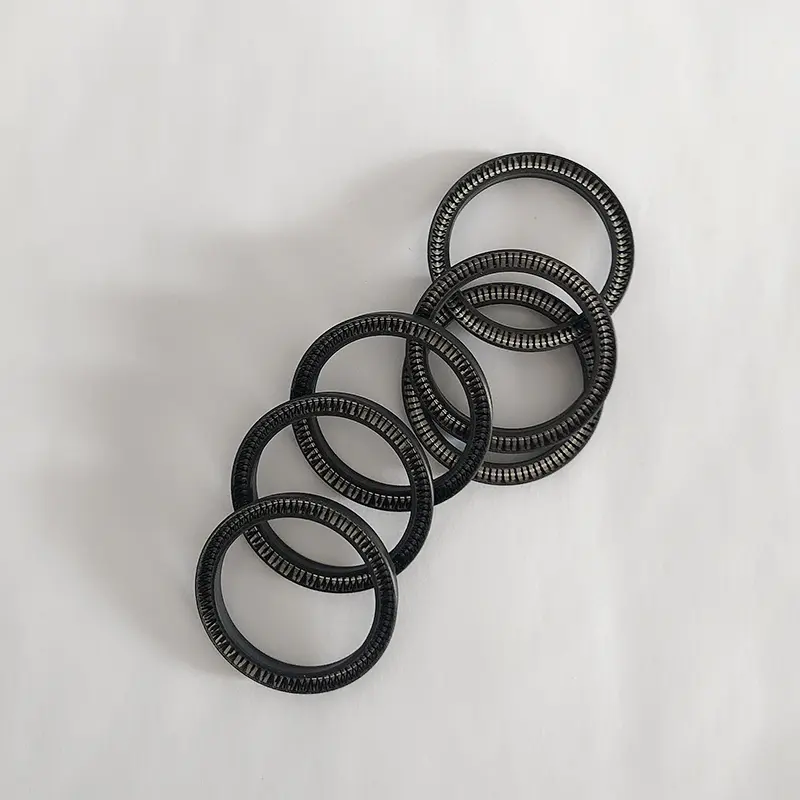

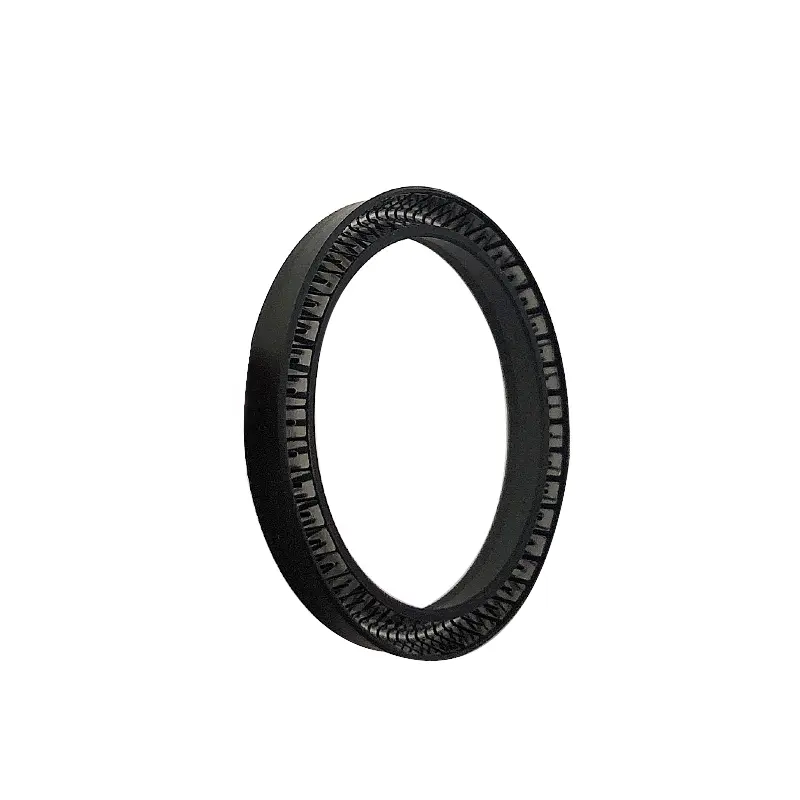

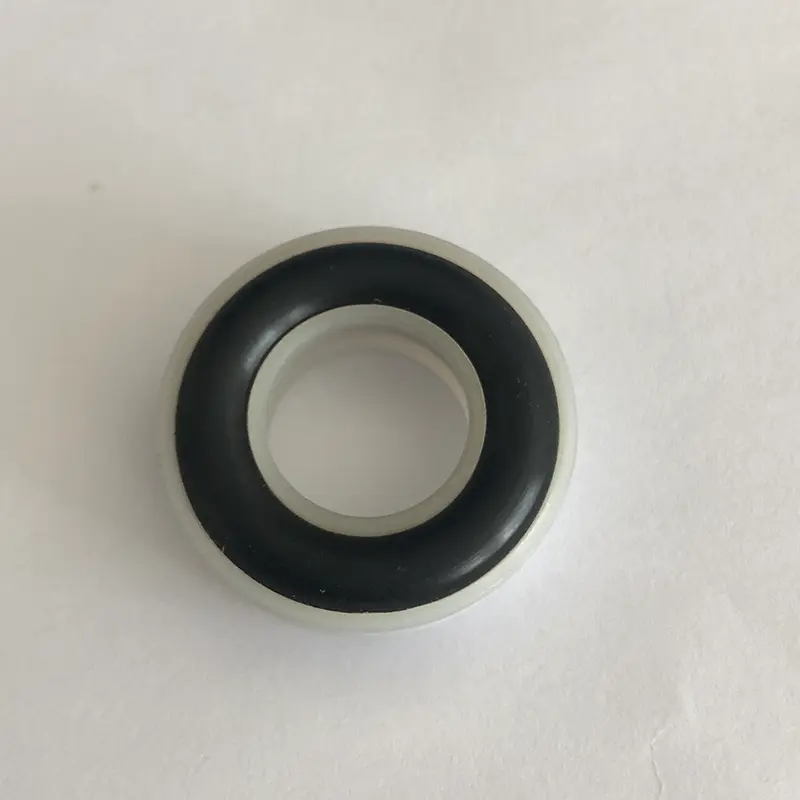

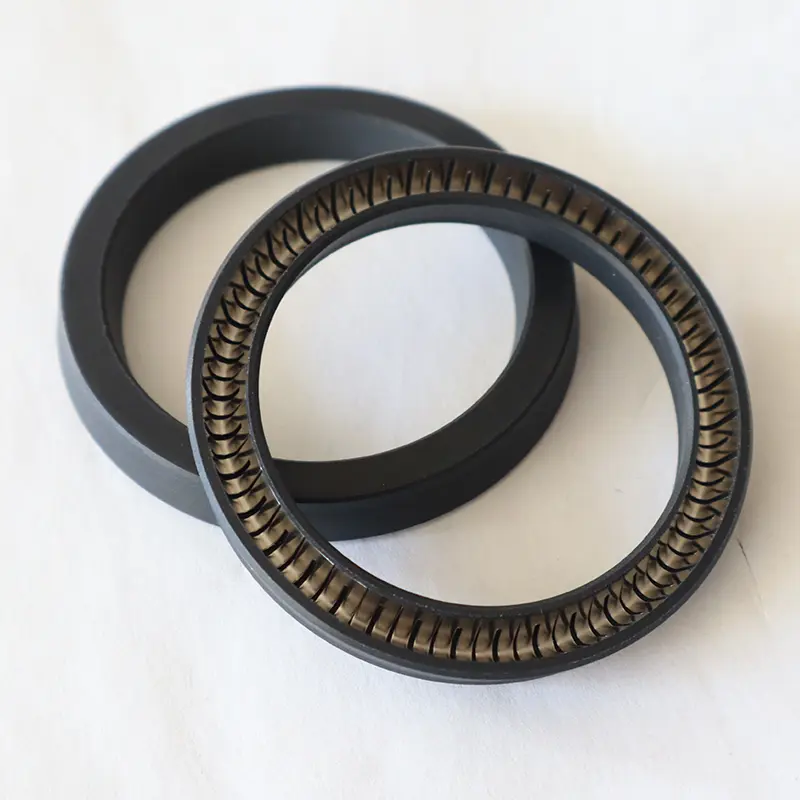

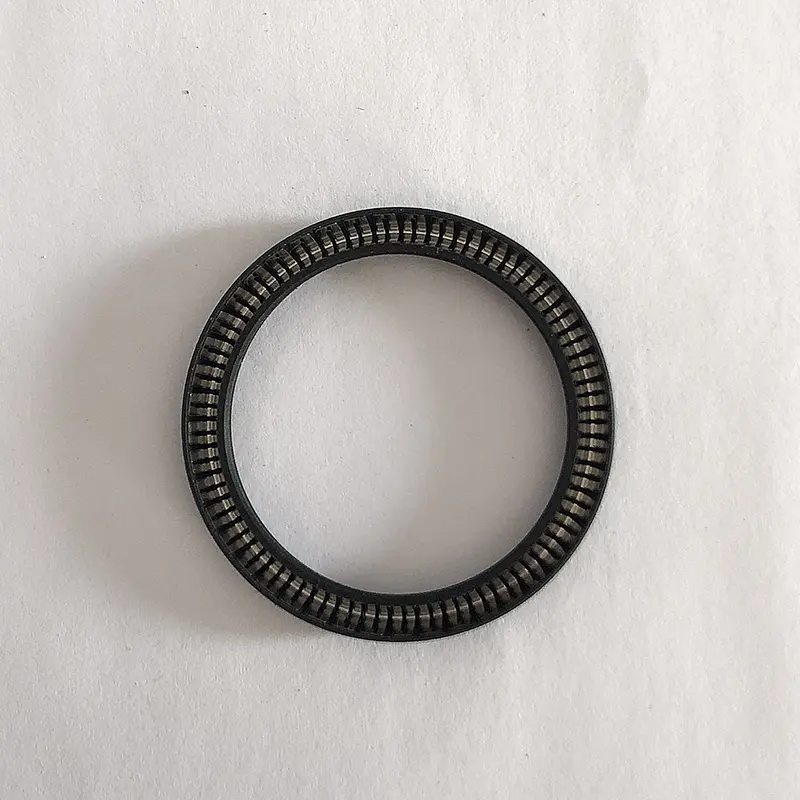

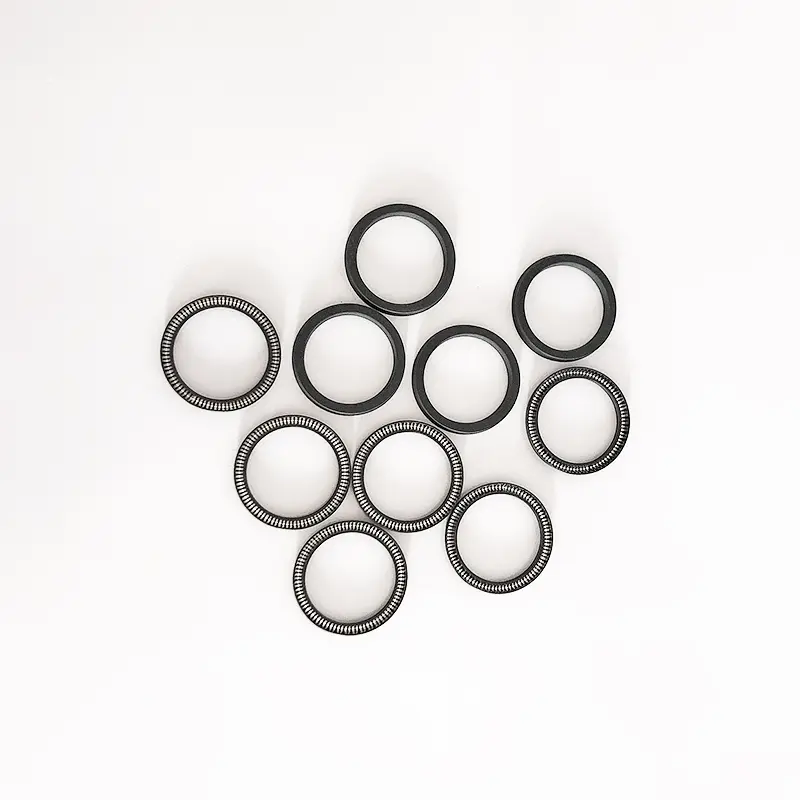

RC16 ja RC65 pistikutihendid koosnevad roostevabast terasest vedrudest ja kõrge funktsionaalsest plastist. Roostevabast terasest vedrud võivad valida V-kujulised vedrud ja O-kujulised vedrud. RC16-B ja RC65-B kasutamisel on vaja mõistlikult valida sobiv elastomeeri materjal.

Mõlemal radiaalse vedruga pingestatud tihendimudelitel on kõrge jõudlus, vahetatavus ja lai rakendatavus. Need sobivad hüdrauliliste ja pneumaatiliste seadmete tihendamiseks karmides töötingimustes ja spetsiaalsetes meediumikeskkondades, nagu kemikaal, nafta, energia ja muud põllud. Roostevabast terasest vedru tagab stabiilse radiaalse jõu pikaajalise tihendamise efekti tagamiseks, samas kui suure jõudlusega plasti- ja elastomeeri materjalide kombinatsioon sobib kõrgsurve, suure kiiruse ja söövitava keskkonna jaoks. Standardiseeritud soone disain lihtsustab paigaldamist ja hooldust ning vähendab kasutamiskulusid.

Tooteomadused ja rakendused:

Radiaalse vedru pingestatud tihendi ühised tunnused:

1 saab kasutada kommunikatsiooniks, pöörlemiseks (pöörlemiseks) ja staatiliseks tihendamiseks;

2. kohaldatav peaaegu kõigi vedelike ja keemiliste söötmete suhtes;

3. suurepärane tihendus jõudlus kõrge ja madalrõhu ja tolmuimeja tihendamiseks;

4. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, hiiliv;

5. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;

6. Kiirete temperatuurimuutustega ja mitmesuguste keerukate töötingimustega kohanemiseks on saadaval mitmesuguseid materjale;

7. Toidu- ja ravimite ringlusega kokkupuutel keskmise reostus;

8. saab steriliseerida, peaaegu puudub ladustamisperioodi piir.

RC16

Kohaldatavad töötingimused

Materjali valik

1. sobivad O-rõnga materjalid võivad olla: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.

2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.

3. Roostevabast terasest vedrud saab valida O-kujuliste vedrude ja V-kujuliste vedrude hulgast.

Tellimisnäide

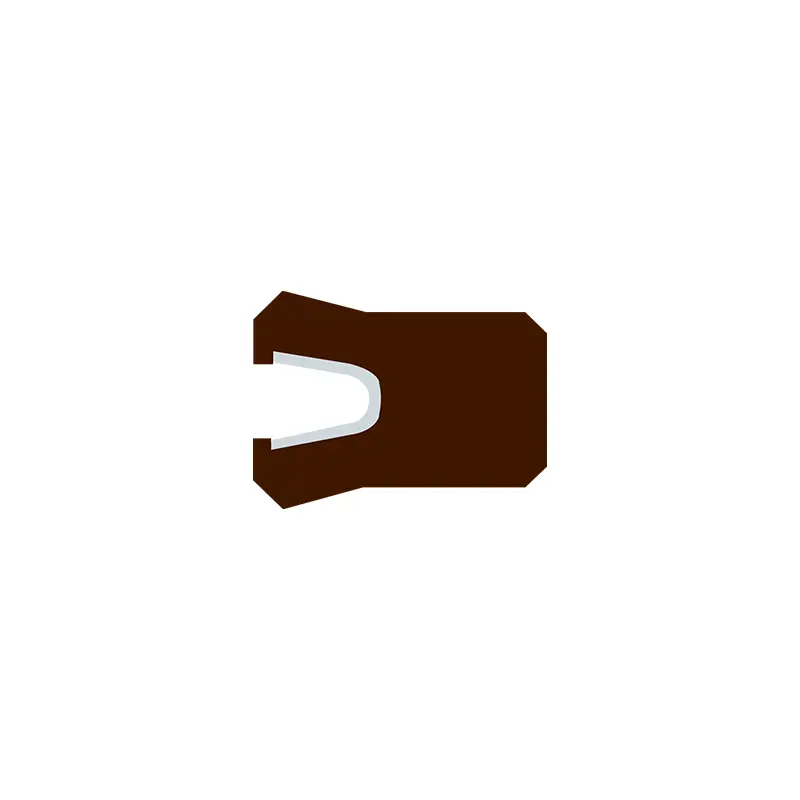

RC16-40-PTFE4+V Võlli läbimõõt 40, tihendusrõnga materjal on PTFE4, roostevabast terasest vedru on V-kujuline vedru

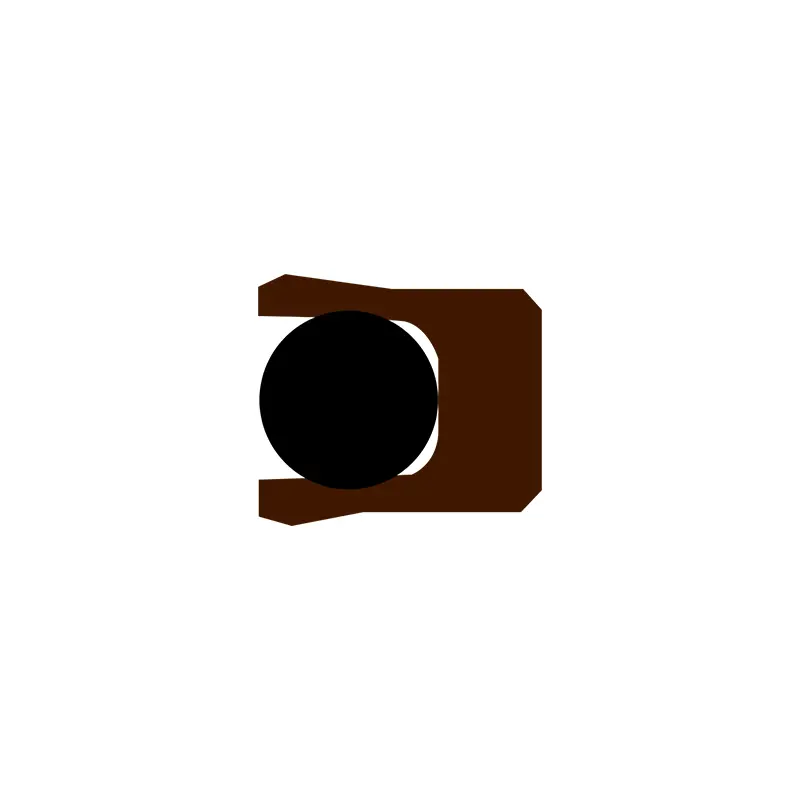

RC16-B-40-PTFE4+R02 Võlli läbimõõt on 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on fluororubber

Spetsifikatsiooniparameetri tabel (mis tahes suurus parameetrite vahemikus on saadaval)

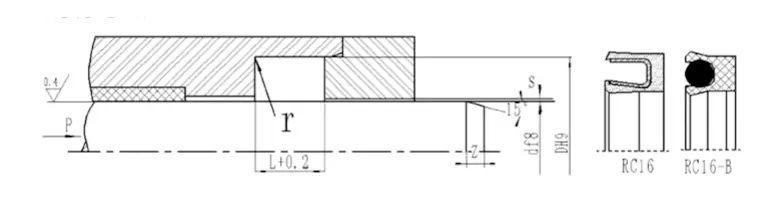

Pan -tihendi paigaldamine: kasutage tavaliselt avatud soone ja suletud soone paigaldamiseks vaadake panni tihendi paigaldamist.

Spetsifikatsiooni suuruse tabel (nõutavad spetsifikatsioonid ei ole selles tabelis, võtke ühendust meie ettevõttega, saame tooteid pakkuda kuni 1600 mm.)

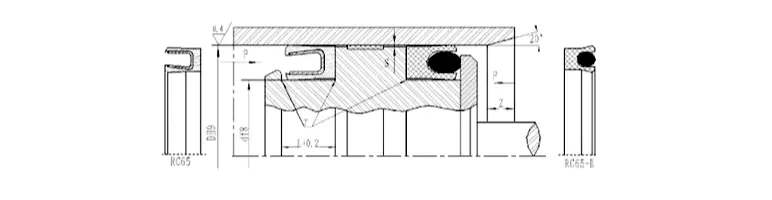

RC65

Kohaldatavad töötingimused

1. sobivad O-rõnga materjalid võivad olla: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.

2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.

3. Roostevabast terasest vedrud saab valida O-kujuliste vedrude ja V-kujuliste vedrude hulgast.

Tellimisnäide

RC65-40-PTFE4+V silindri läbimõõt 40, tihendusrõnga materjal on PTFE4, roostevabast terasest vedru on V-kujuline vedru

RC65-B-40-PTFE4+R02 silindri läbimõõt on 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on fluororubber

Spetsifikatsiooniparameetri tabel (mis tahes suurus parameetrite vahemikus on saadaval)
