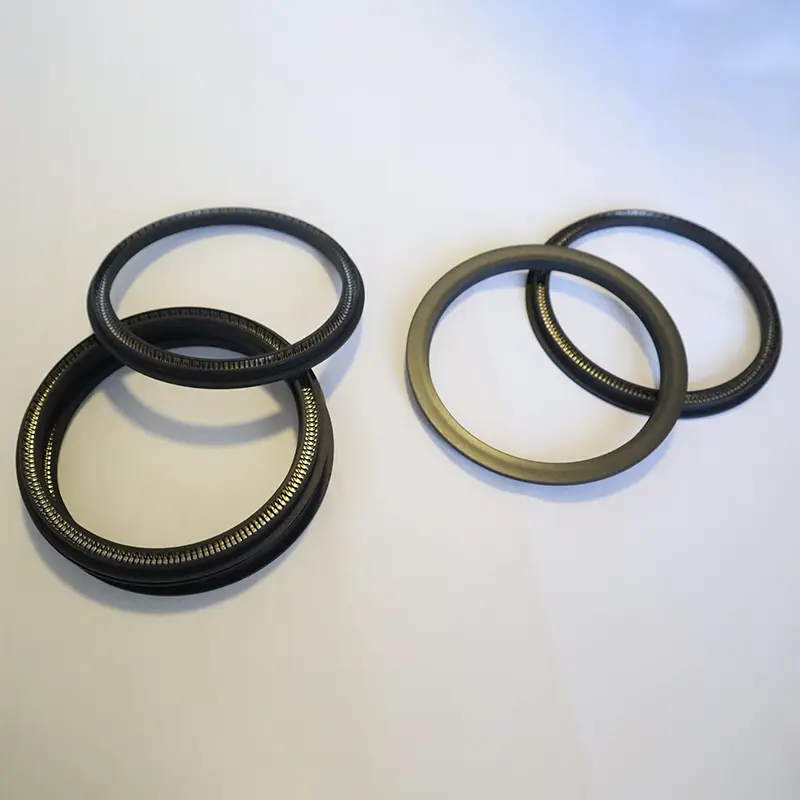

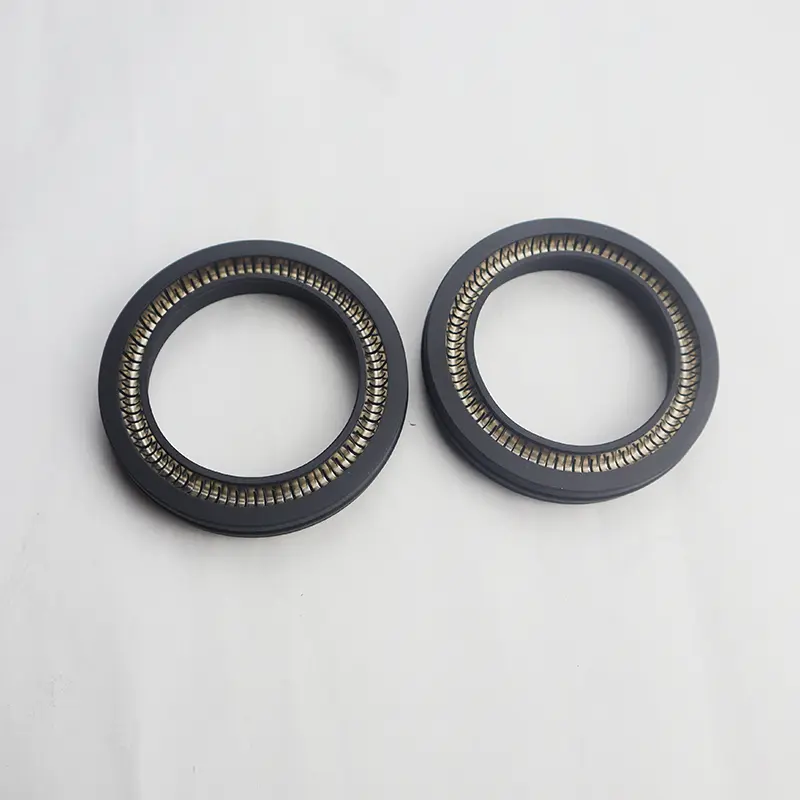

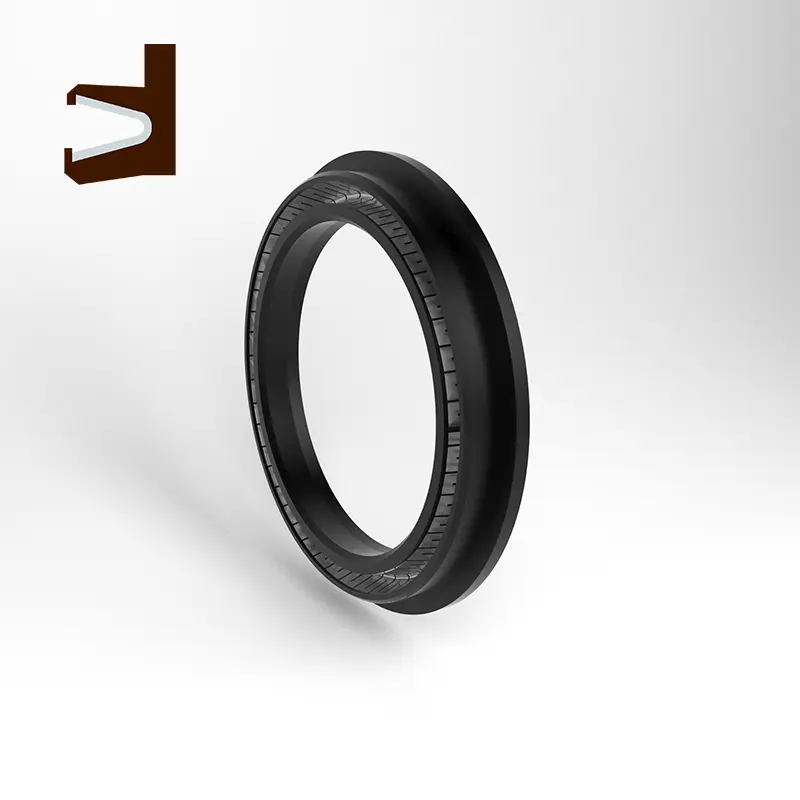

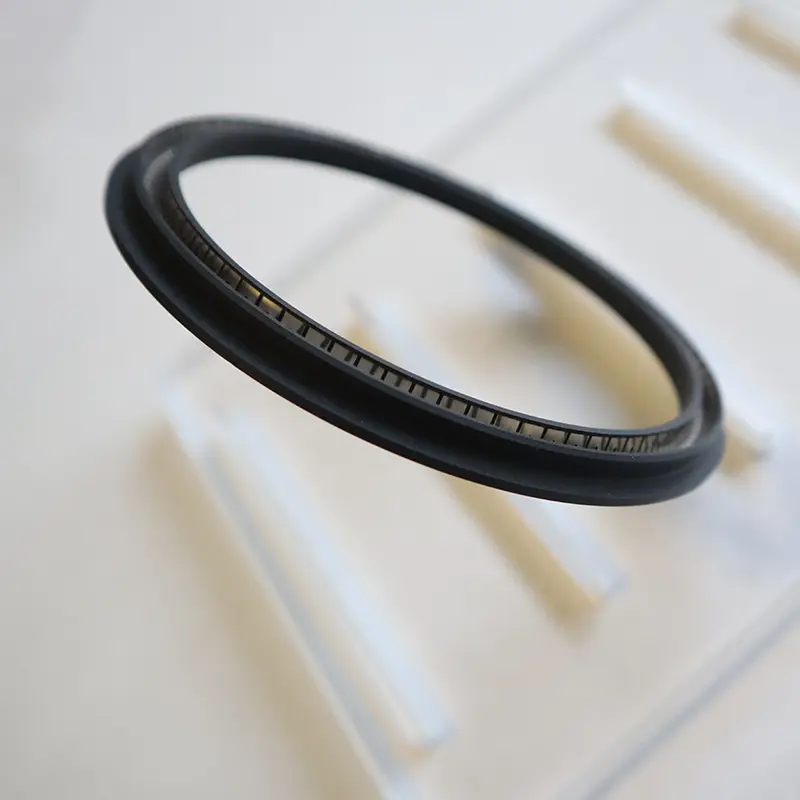

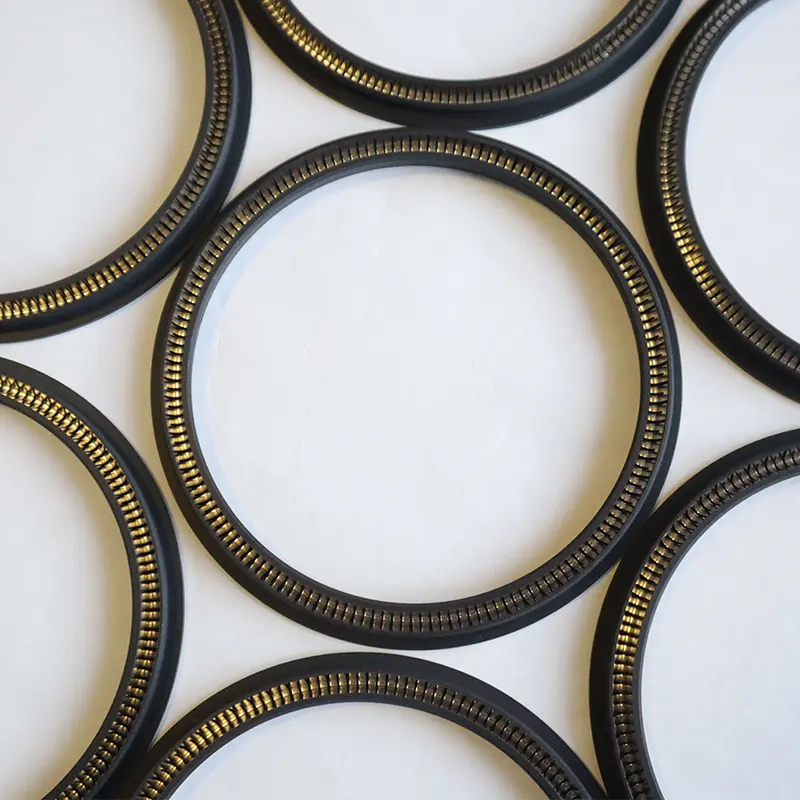

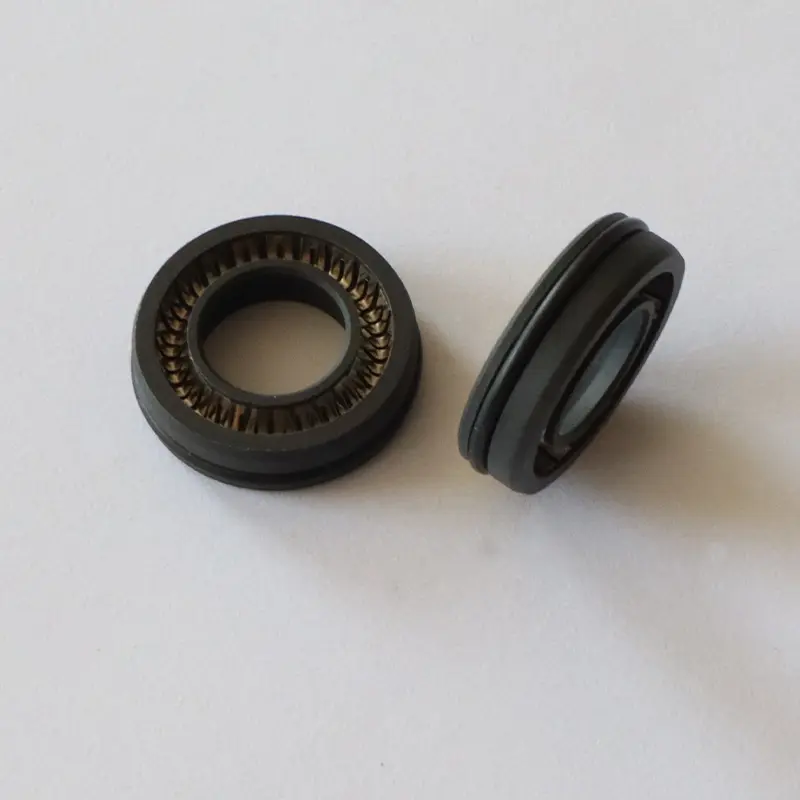

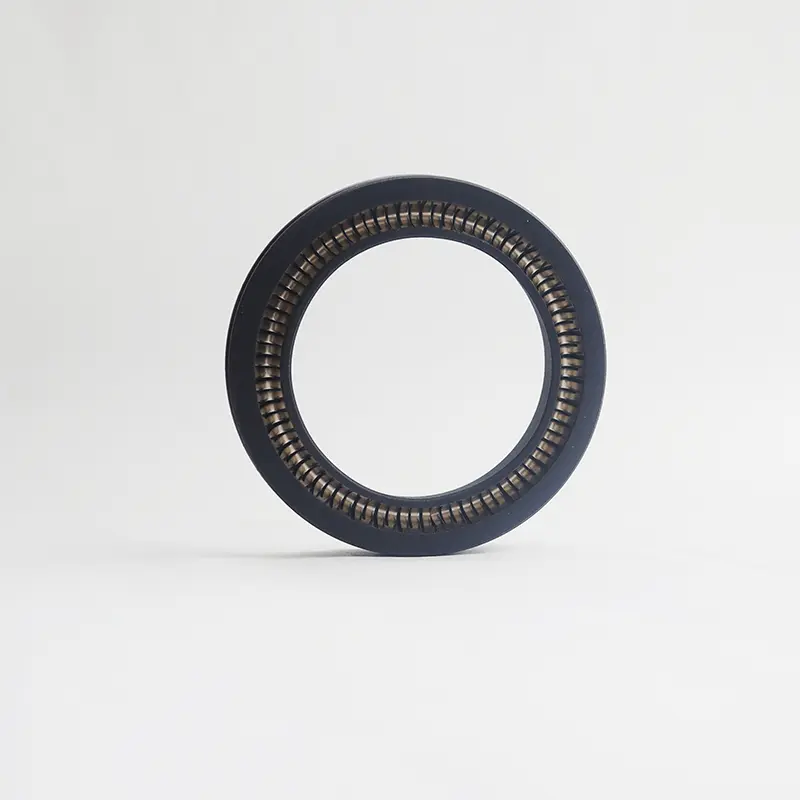

Pöörleva võlli vedruga pingeline tihend on üks Ruicheni hülgede välja töötatud tihendist. Lisaks on meil palju muid tihendite tüüpe ja mitmesuguseid erinevaid tihendusmaterjale. Täpsemalt, meil on nende nimetamiseks oma sisemudel. Järgnevalt tutvustatakse kahte mudelit, RC2055 ja RC2056.

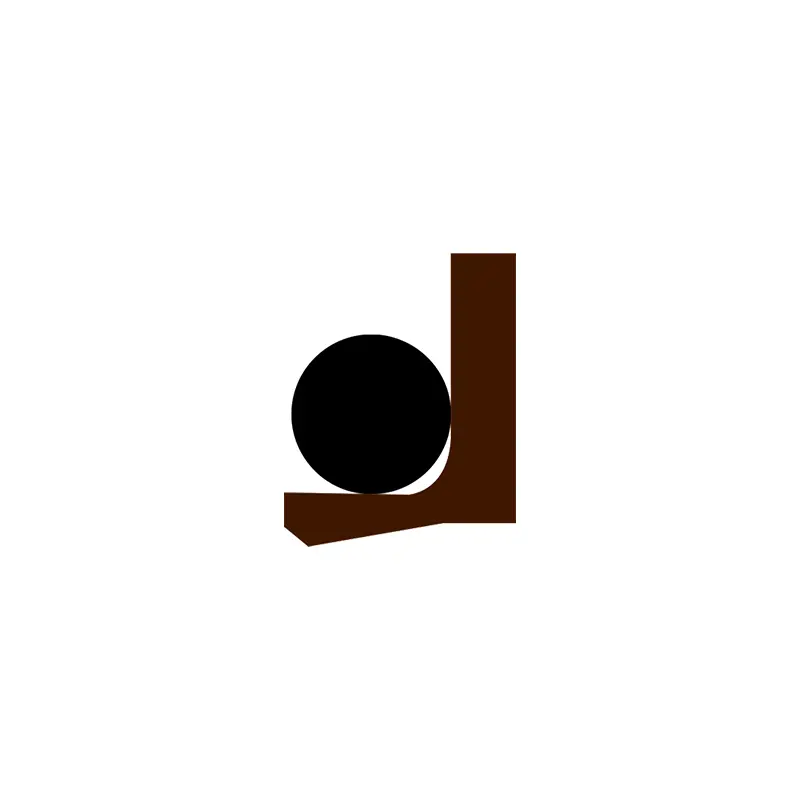

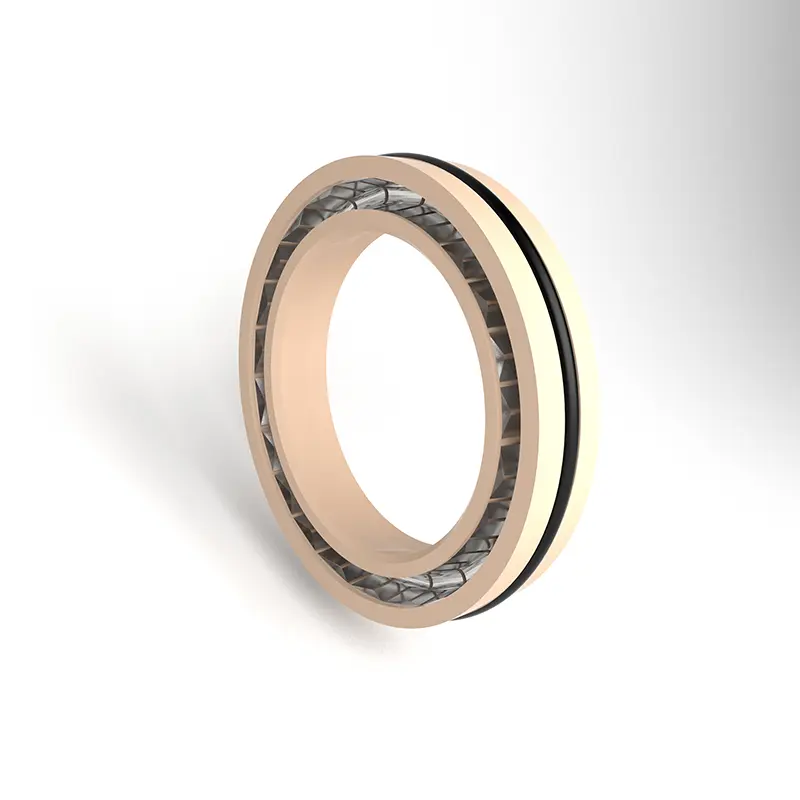

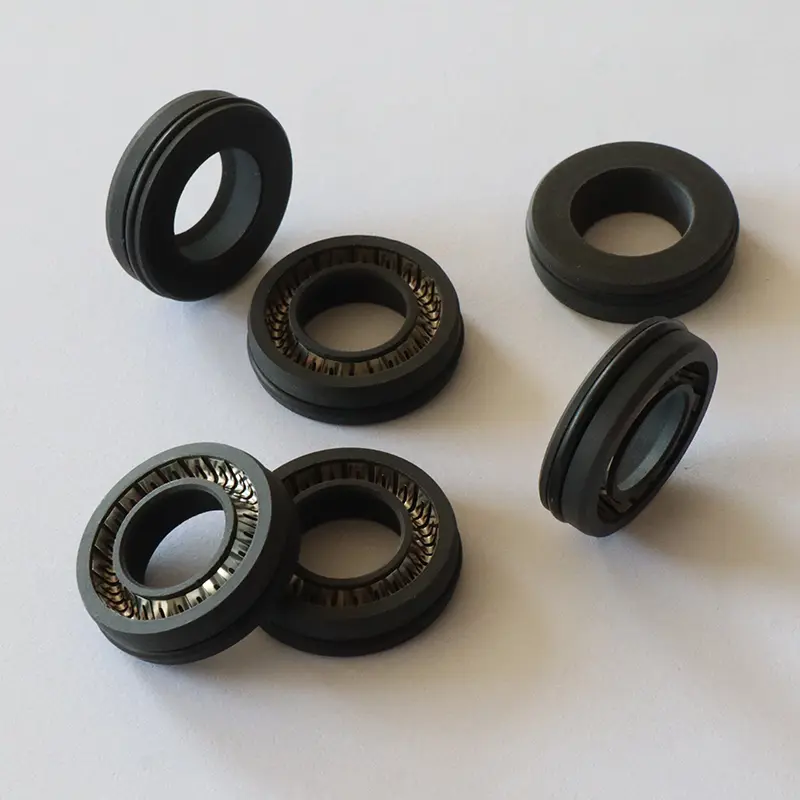

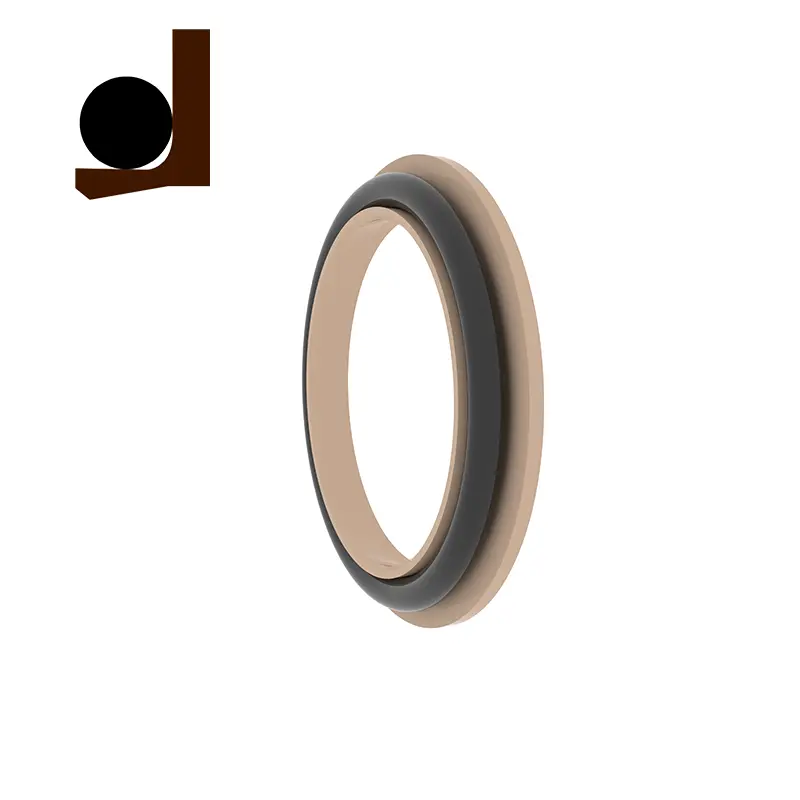

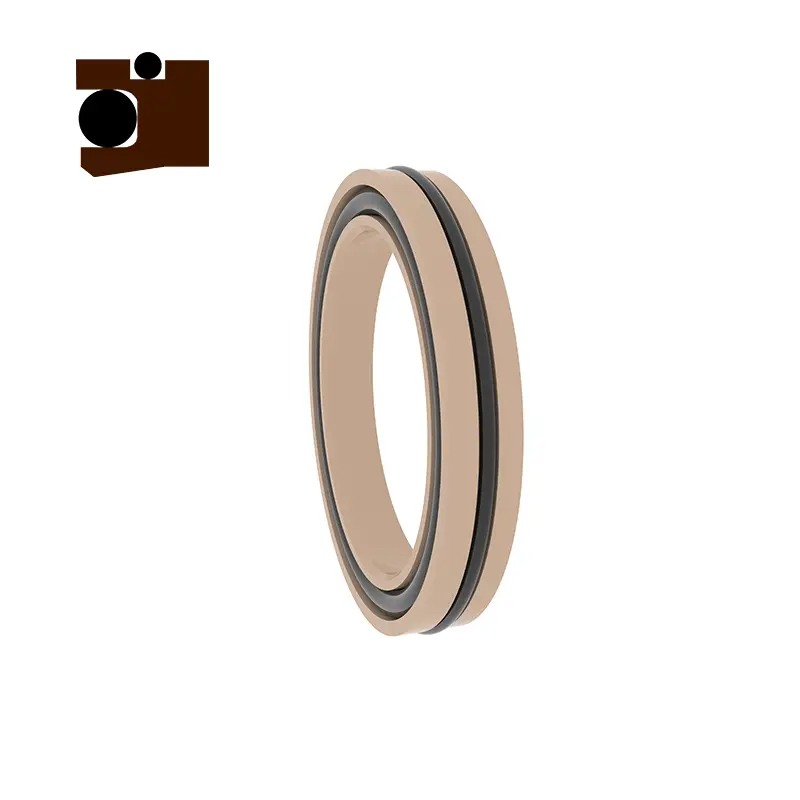

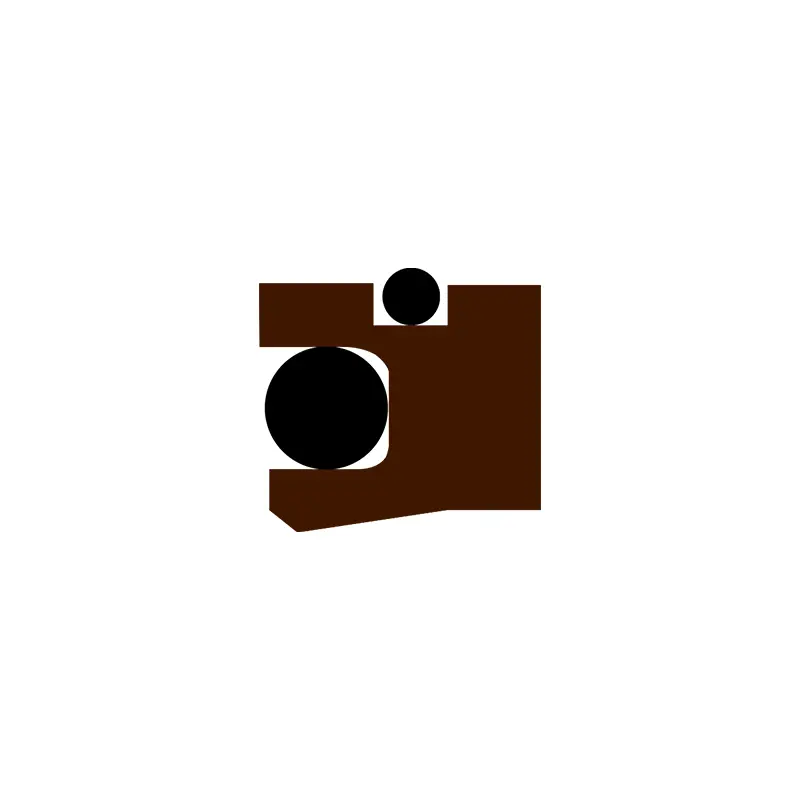

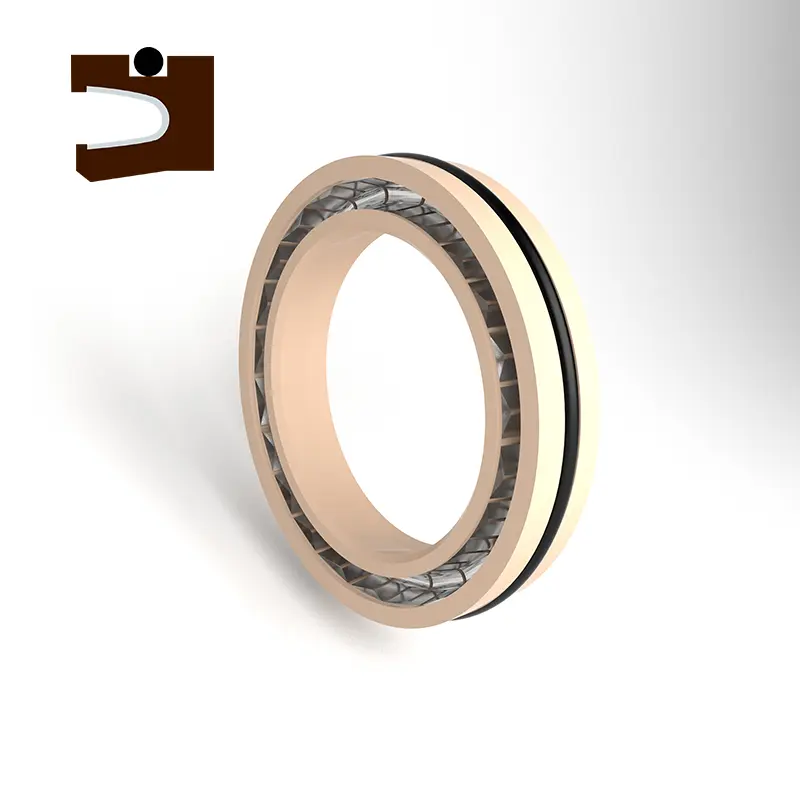

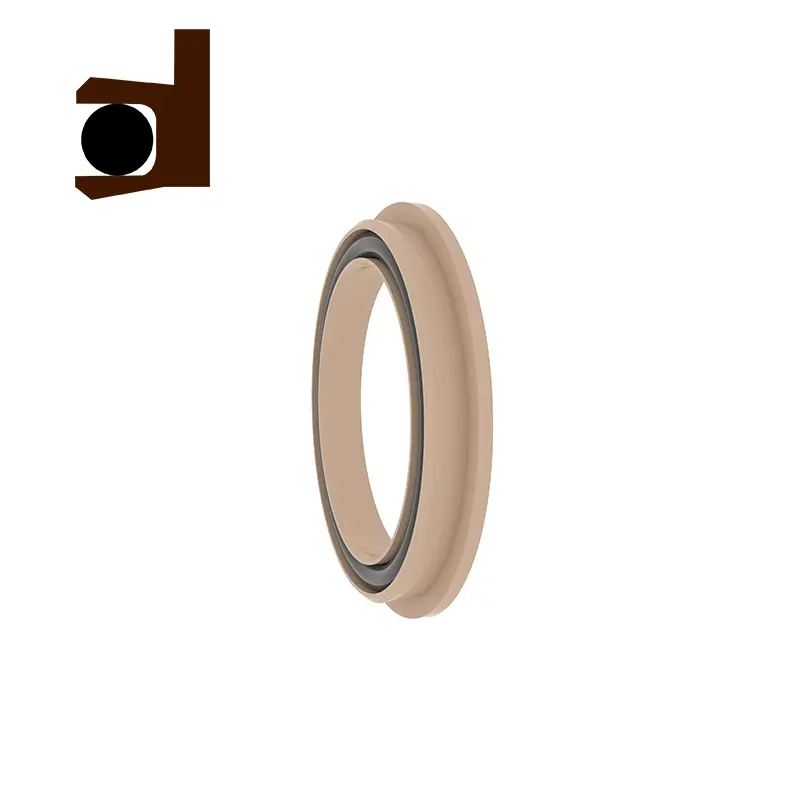

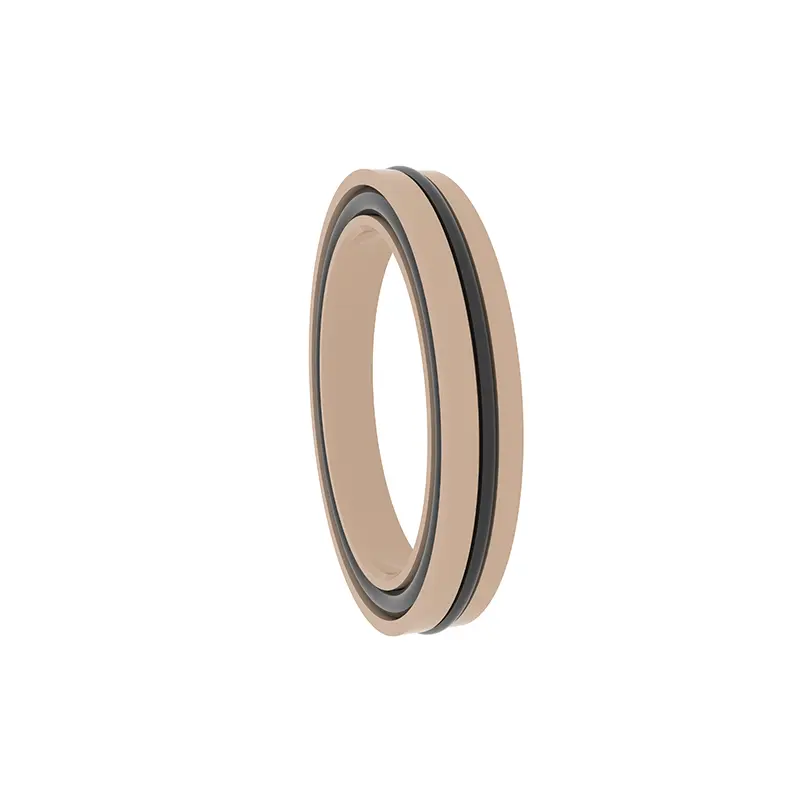

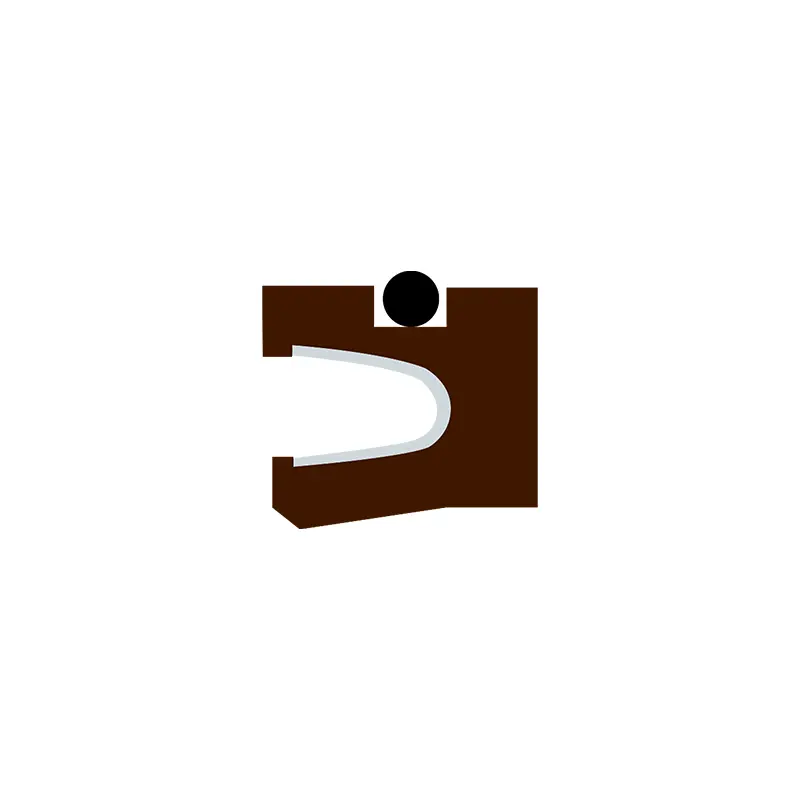

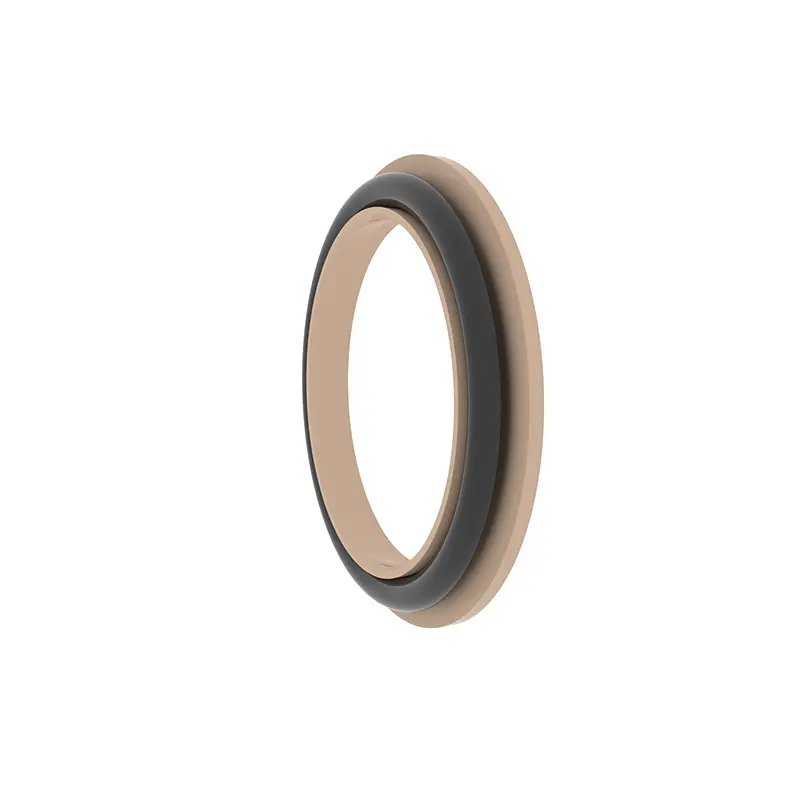

RC2055 ja RC2056 on pöörlevad pannilehed, RC2055-B on pöörlev hammaste tihend, RC2056-B on pöörlev Y-kujuline kombineeritud tihend ja RC2055-C on pöörleva Y-kujuga kombineeritud tihend. Sama seeria erinevatel mudelitel on samad sooneomadused ja need on vahetatavad. Terve pöörleva võlli vedruga pingestatud tihendi seeria sobib pöörlevate võllide jaoks kantavate ühesuunaliste rõhkude kõrgfunktsioneerimiseks. Nende hulgas koosnevad RC2055 ja RC2056 roostevabast terasest vedrudest ja kõrge funktsiooniga plastist. RC2055-B, RC2056-B ja RC2055-C kasutamisel on vaja mõistlikult valida sobiv elastomeeri materjal.
Tooteomadused ja rakendused:
Tooteomadused:
Roostevabast terasest vedru ja kõrge funktsiooniga plasti kombinatsioonil on suurepärane tihendus jõudlus ja vastupidavus.
Iga seeria soonekujundus on sama, mida saab vahetada ja paindlikult kohandada erinevatele töötingimustele.
Kevadises pinges pitseris olevad mudelid pöörleva võlli jaoks sobivad erinevate tööstuslike vajaduste rahuldamiseks võlli pöörlemiseks ühesuunalise rõhu tihendamiseks.
RC2055-B, RC2055-C ja RC2056-B toetavad sobivate elastomeeri materjalide valimist vastavalt töötingimustele kohanemisvõime parandamiseks.
Rakenduse stsenaariumid:
Pöörav võlli ühesuunaline survetihend, mis sobib tööstusseadmeteks, insenerimasinateks, hüdrosüsteemides jne.
Kõrgfunktsioonidega tihendamise nõuded, näiteks naftakeemia, energiaseadmed, rasked masinad jne.
Tehnilised eelised:
Roostevabast terasest vedrud tagavad stabiilse radiaalse jõu pikaajalise tihendamise efekti tagamiseks.
Kõrgfunktsiooniliste plast- ja elastomeeri materjalide kombinatsioon sobib kõrge rõhu ja kiire töötingimuste jaoks.
Groove'i vahetatav disain lihtsustab paigaldamist ja hooldust ning vähendab kasutamiskulusid.
Kasutamissoovitused:
Valige vastavalt konkreetsetele töötingimustele sobiv tihendimudel ja elastomeeri materjal.
Veenduge, et soon oleks paigaldamise ajal puhas, et vältida tihendi kahjustusi.

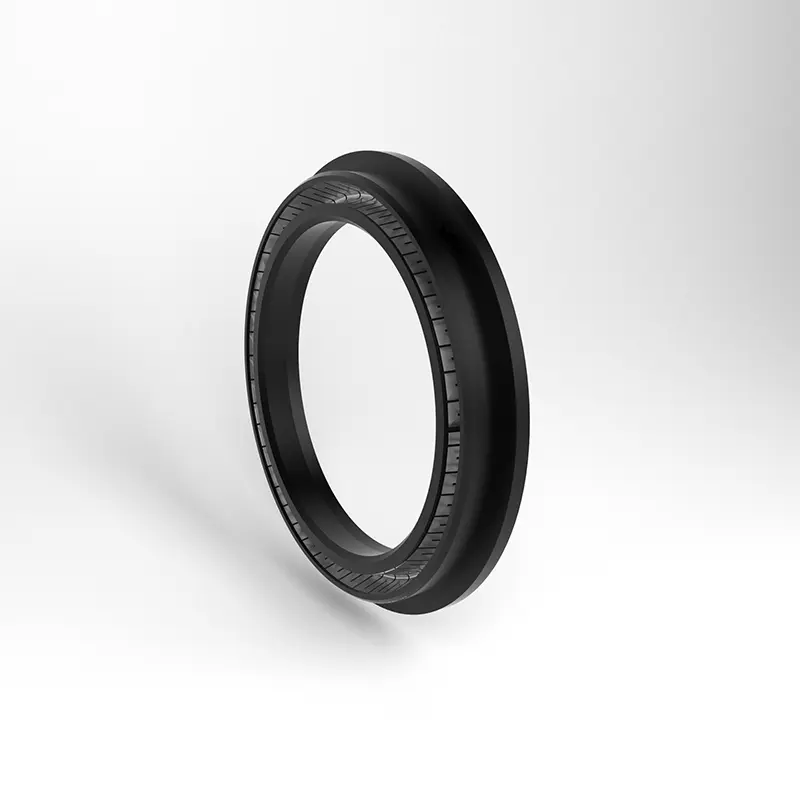

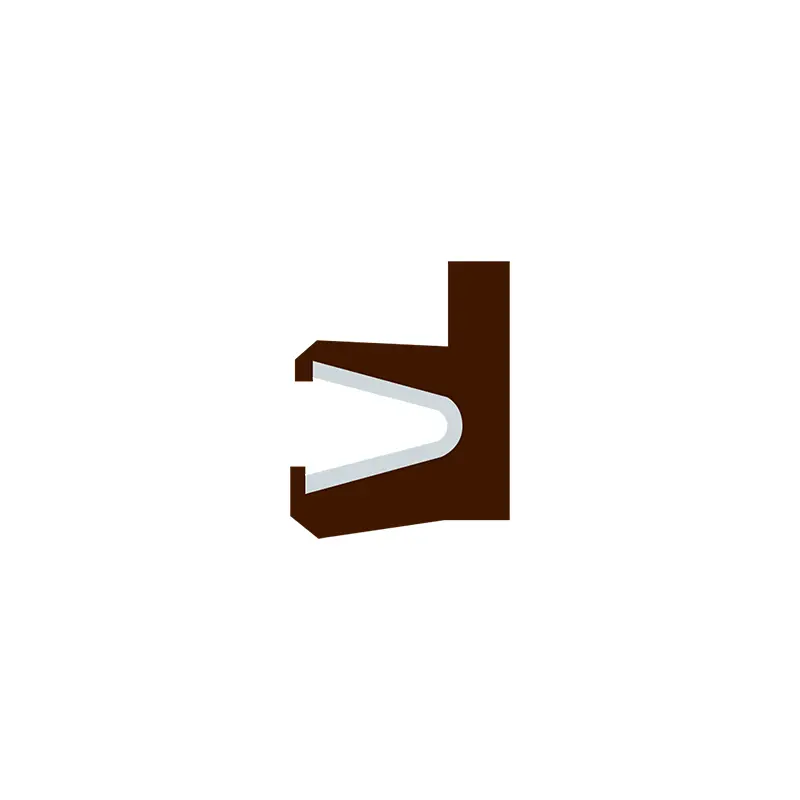

RC2055
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve (MPA) | Temperatuur (℃) | Kiirus (m/s) | Vahend | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Peaaegu kogu vedela ja gaasi söötme |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materjali valik
1. Vastavad O-rõnga materjalid saab valida: RO1 nitriilkumm (NBR), RO2 fluororubber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.
3. roostevabast terasest vedru: V-kujuline vedru.
Tellimisnäide
RC2055- 40-PTFE4+V Võlli läbimõõt 40, tihendusrõnga materjal on PTFE4, roostevabast terasest vedru on V-kujuline vedru
RC2055-B-40-PTFE4+R02 Võlli läbimõõt on 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on fluorosubber
RC2055-C-40-PTFE4+R02 Võlli läbimõõt on 40, tihendusrõnga materjal on PTFE4, sobiv O-rõngas on fluorosubber

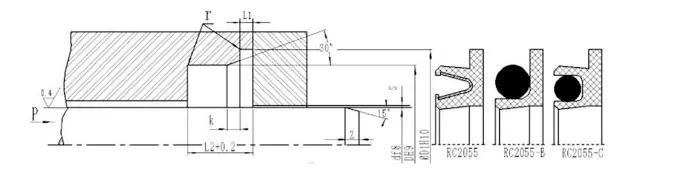

Spetsifikatsiooniparameetri tabel (kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval)
| Varda läbimõõt vahemik D F8 | Soone läbimõõt DH9 | Soone läbimõõt D1H10 | Servasügavus L1 | Soone laius L | Impordi šamper k | Radiaalne kliirens S Max | Faaktori pikkus | r Max | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19,9 | d+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | d+7 | d+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
MÄRKUS. Soovitatav on pöörleva võlli pinna kõvadus olla HRC ≥ 58.

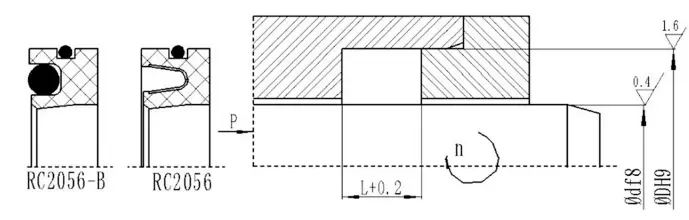

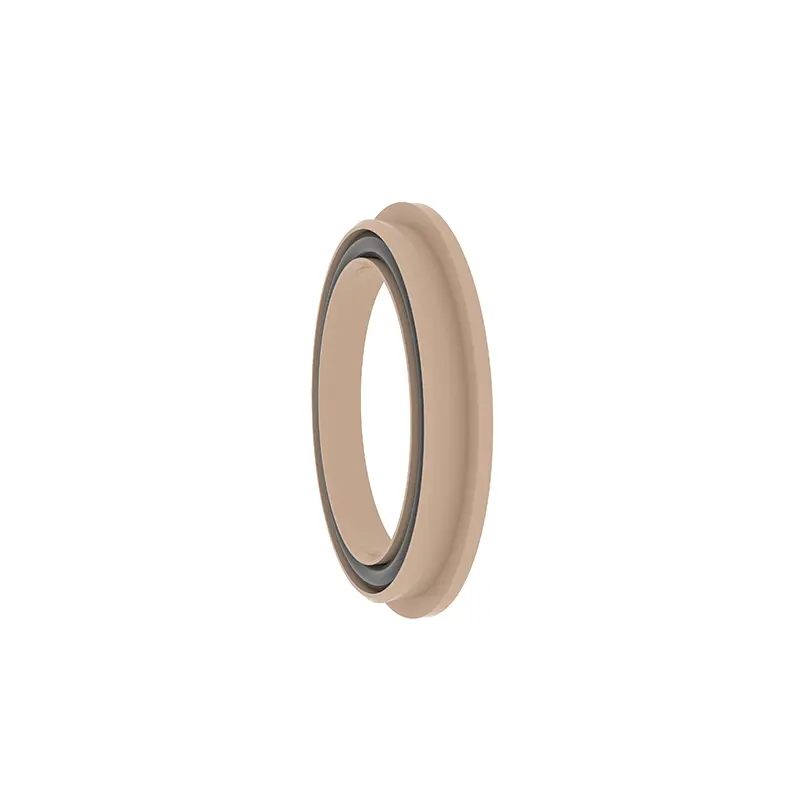

RC2056
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Surve (MPA) | Temperatuur (℃) | Kiirus (m/s) | Vahend | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Peaaegu kogu vedela ja gaasi söötme |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materjali valik
1. Vastavad O-rõnga materjalid saab valida: RO1 nitriilkumm (NBR), RO2 fluororubber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, PK2 jne.
3. roostevabast terasest vedru: V-kujuline vedru.
Tellimisnäide
RC2056-40*62*8-PTFE4+V D*D*L, tihendusrõnga materjal on PTFE4 ja roostevabast terasest vedru on V-kujuline vedru
RC2056-B-40*62*8-PTFE4+R02 D*D*L, tihendusrõnga materjal on PTFE4 ja sobiv O-rõngas on fluororubber
