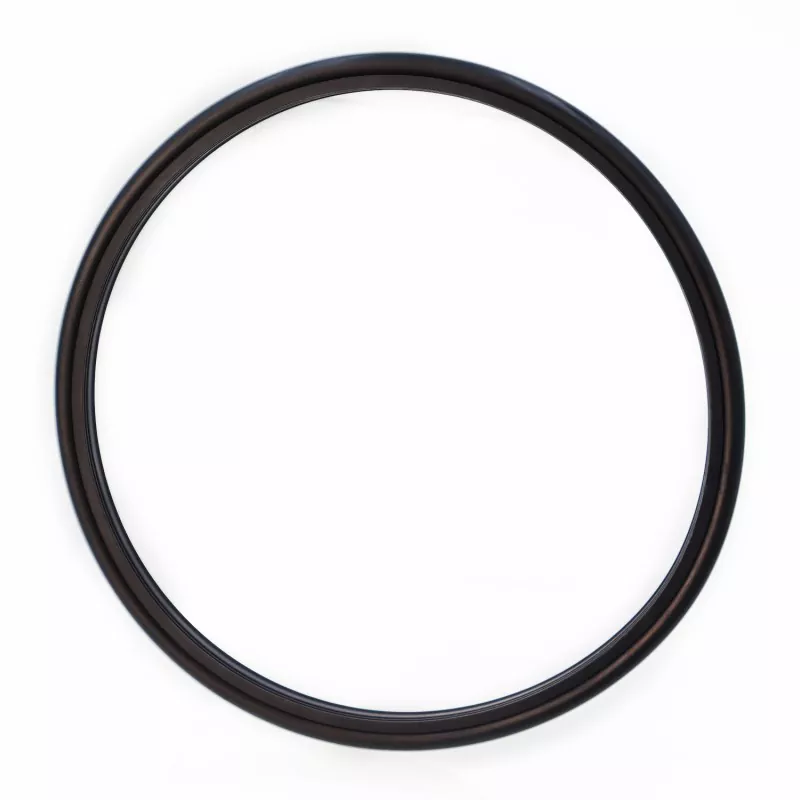

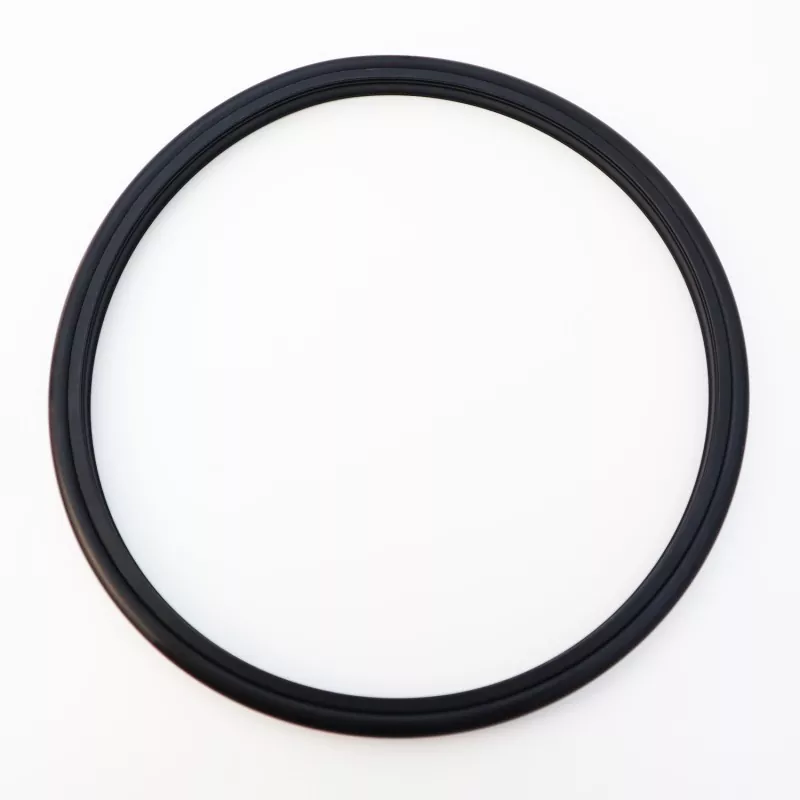

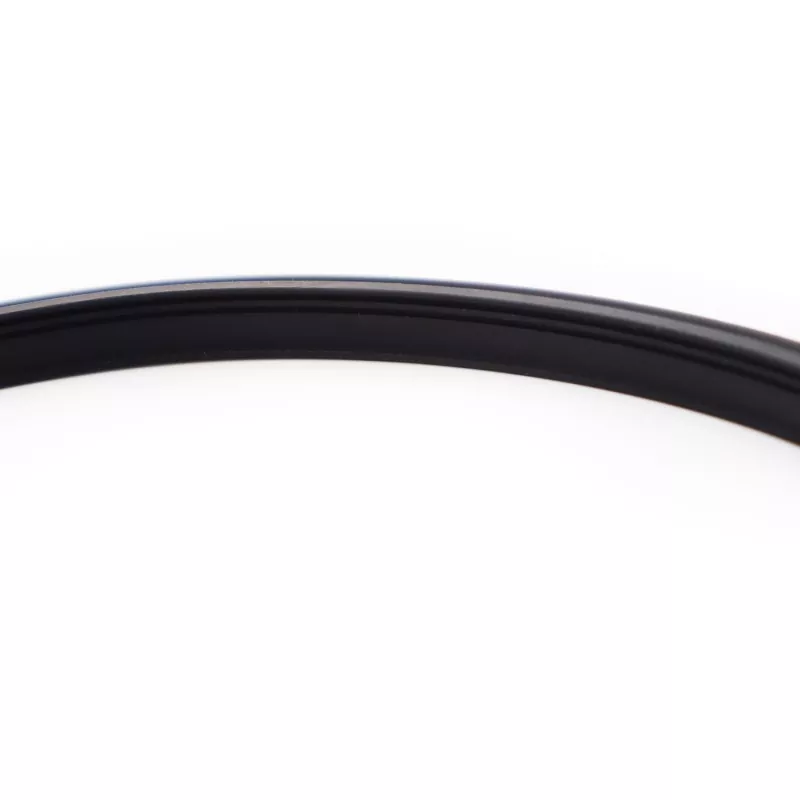

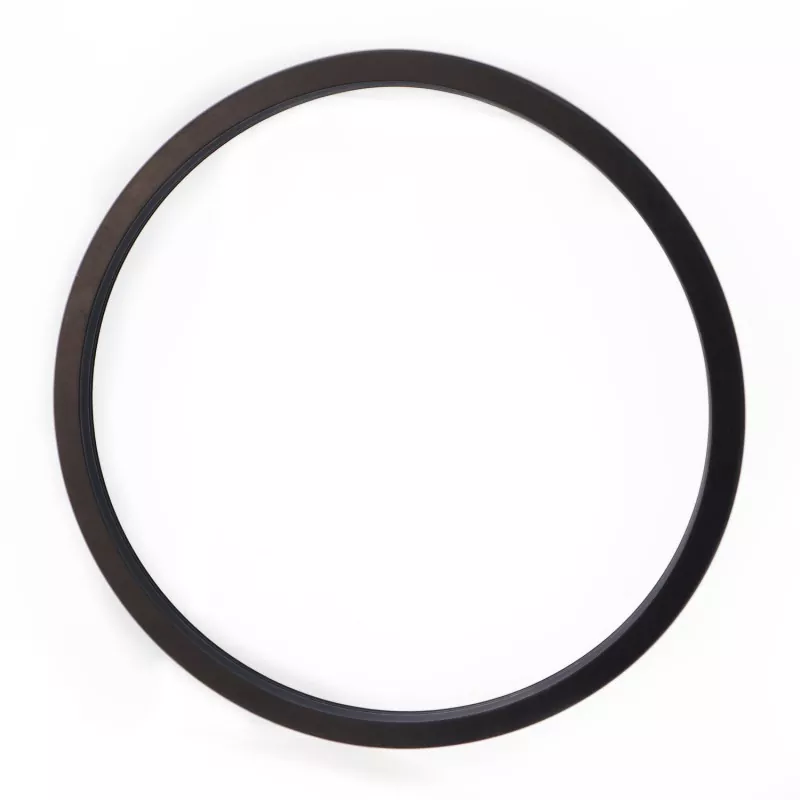

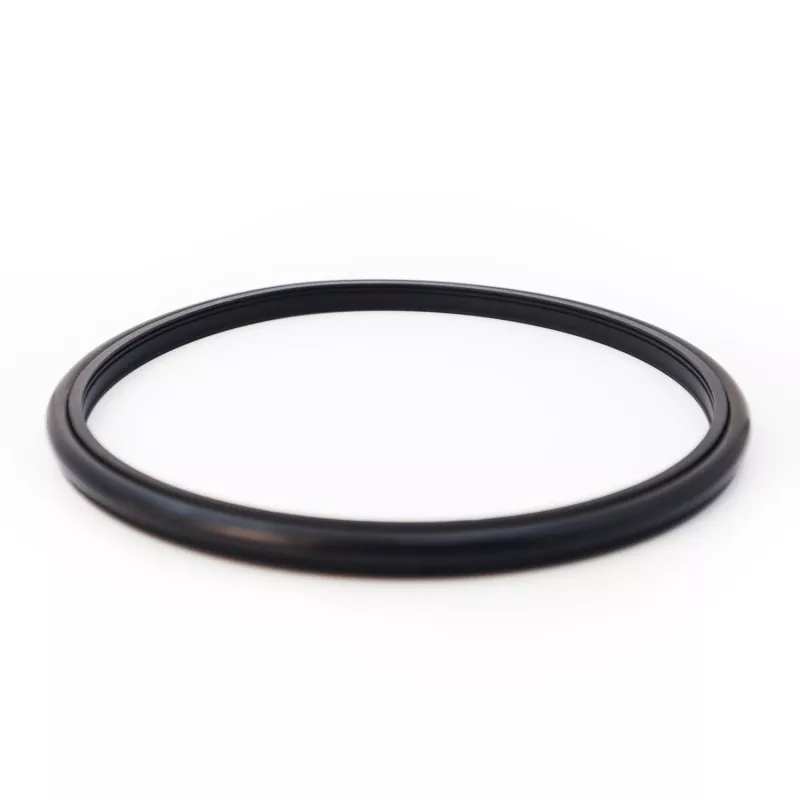

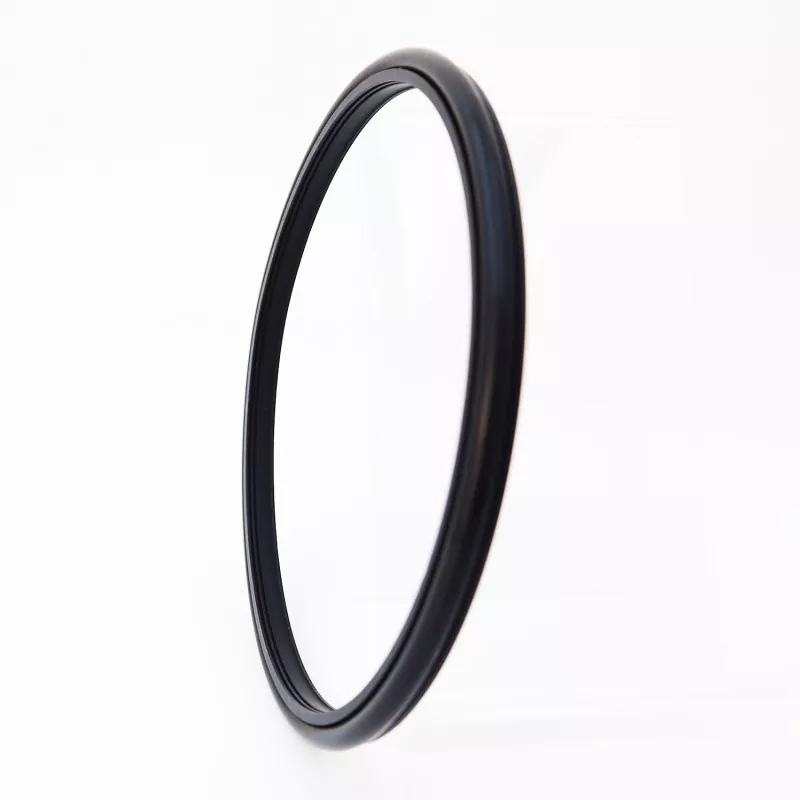

Tugevdatud hammastega kombineeritud tihend RC2061 (mõeldud tsemendipulga tihendamiseks) koosneb spetsiaalselt projekteeritud suure jõudlusega tehnilisest plastist valmistatud hammastega tihendusrõngast ja kummist O-rõngast; see sobib ühesuunaliseks tihendamiseks hüdraulilistes edasi-tagasi liikuvates ja pöörlevates rakendustes. Selle optimeeritud huulepaksus peab vastu erosioonile tsemendipuderi ja muda lisanditest, tagades usaldusväärse tihenduse ja väikese hõõrdumise, nõudes samas minimaalset paigaldusruumi. Disain hõlbustab hõlpsat kokkupanekut ja hooldust ning vähendab tõhusalt tihendi kiiret lagunemist, mis on põhjustatud keskkonnas leiduvatest tahketest osakestest.
Seda kasutatakse peamiselt sellistes rakendustes nagu kolbpumbad, mudapumbad, kruvipuurimistööriistad, puurimisplatvormid, naftauuringute seadmed ja betoonisegamistehased. Peamised omadused on pikk kasutusiga, madal hõõrdumine, suurepärane tihendusvõime, kompaktne jalajälg ning paigaldamise ja hooldamise lihtsus.
Mudataoliste ainete tihendamiseks on soovitatav süstida määrdeõli kahe (või enama) tihenduselemendi vahele.
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Keskmine |
|
|
Edasi-tagasi liikumine |
Pöörlev liikumine |
|||
|
≤100 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
≤2 |
Vesi, muda, toornafta, hüdroõli, emulsioon |
|
-20 kuni +200 (FKM O-rõngaga) |
||||
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: RO1 nitriilkumm (NBR), RO2 fluoroelastomeer (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE4; muud saadaolevad materjalid on PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 jne.
Tellimismudel: RC2061-80*91.7*7.6-PTFE4-R01 (mudel - võlli läbimõõt * soone läbimõõt * soone laius - materjali kood)
Saadaval igas suuruses määratud vahemikus.
|

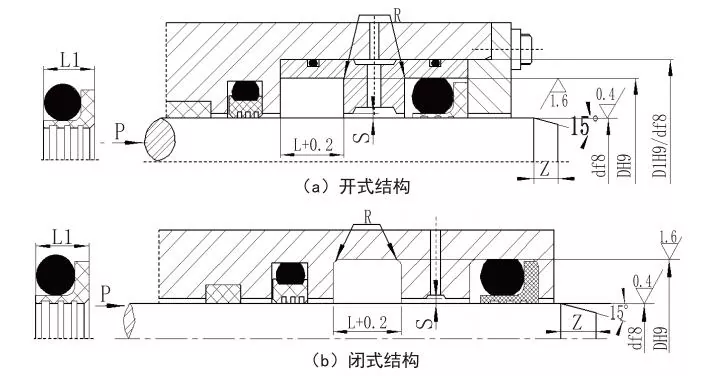

Võlli läbimõõdu vahemik Standardtüüp d f8 RC2061 |
Võlli läbimõõdu vahemik Raskeveokitega d f8 RC2061-Z |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Tihendi laius L1 |
Nurga raadius Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga ristlõike läbimõõt |
||
|
<10 MPA |
<20MPA |
<40 MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Märkus: 1. Võlli läbimõõduga ≤30 mm korral on soovitatav kasutada avatud soont.
2. Pöördtihendusrakenduste puhul on soovitatav võlli pinna kõvadus HRC ≥58.
3. Rõhu korral, mis ületab 30 MPa, on ekstrusioonipilu jaoks soovitatav H8/f8 sobivus.
