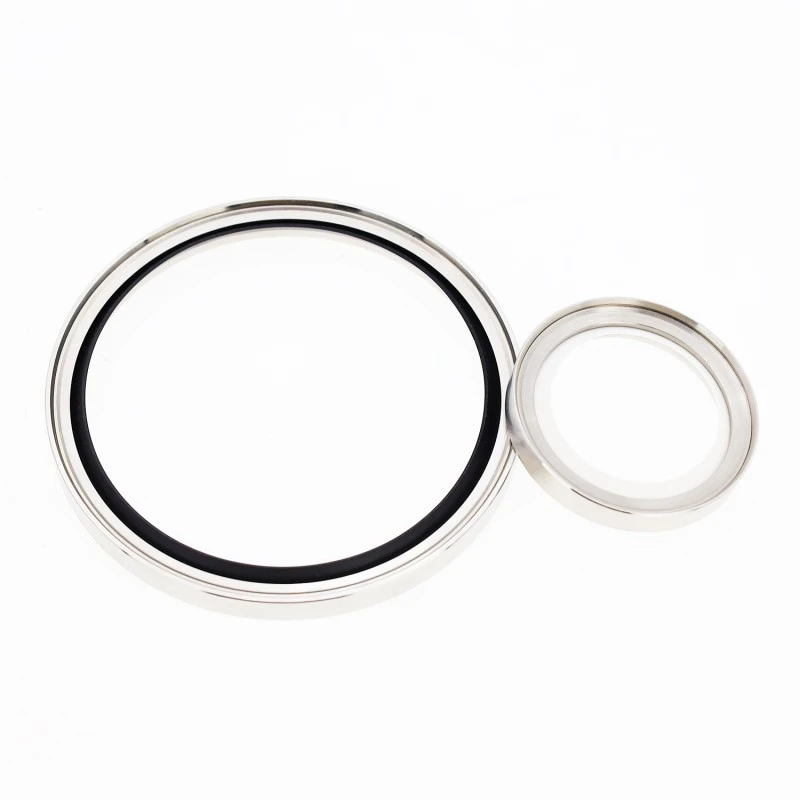

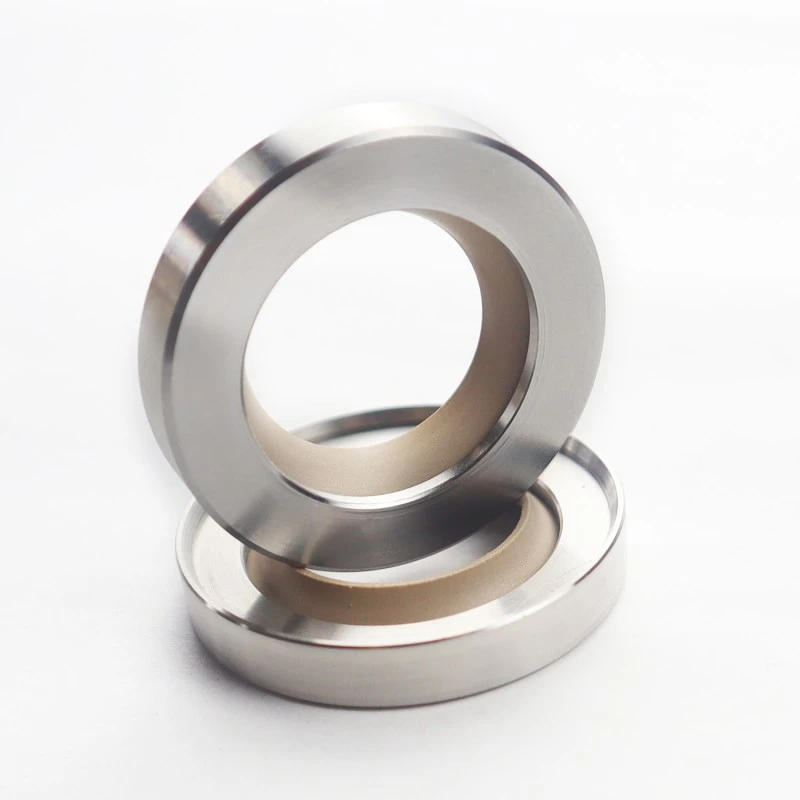

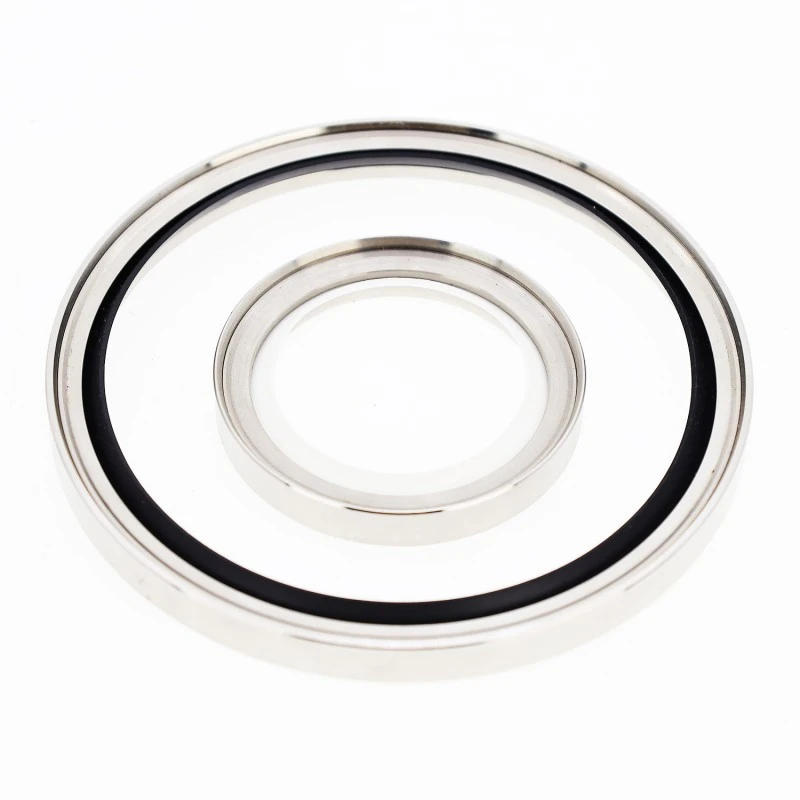

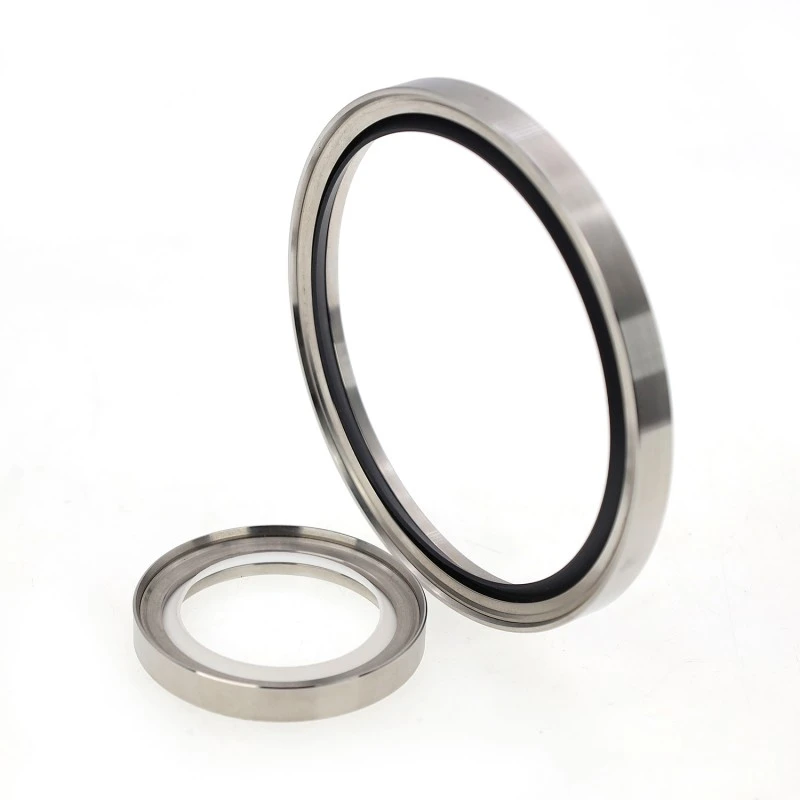

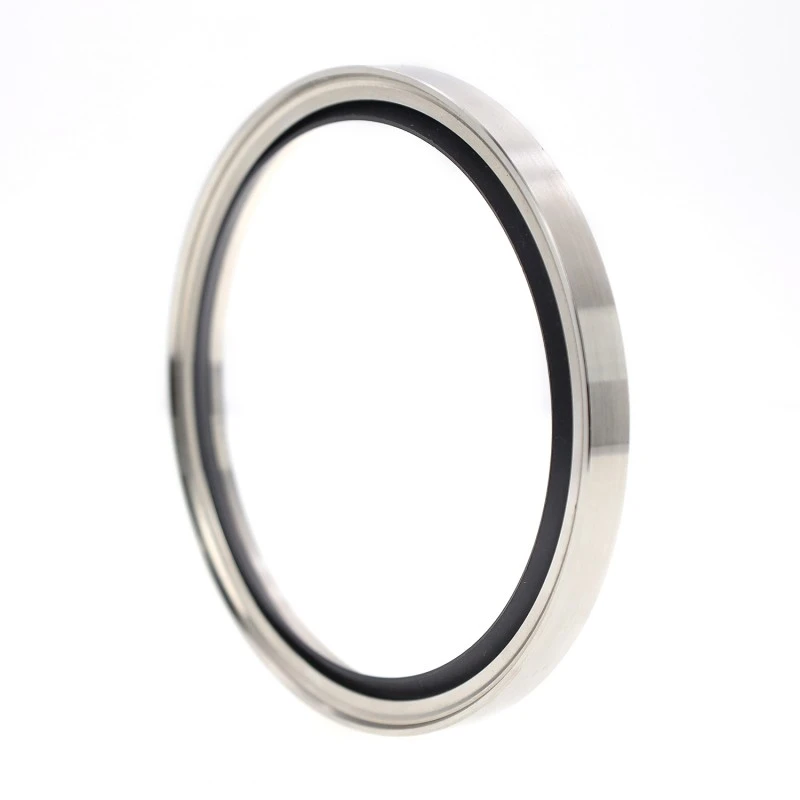

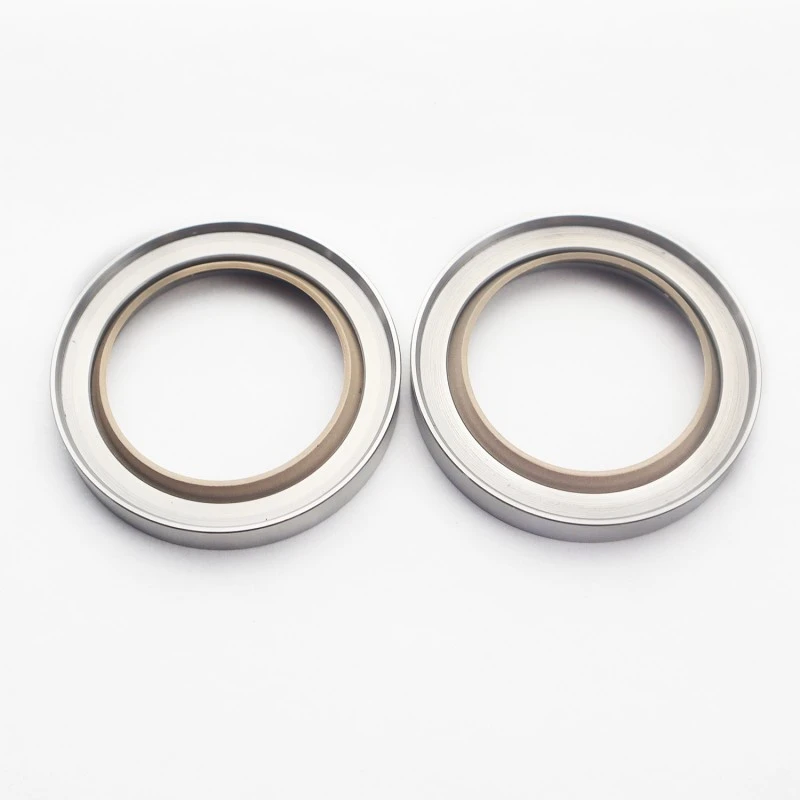

1. Suurepärane keemiline vastupidavus
2. Lai töötemperatuuri vahemik
3. Sobib vähese määrimise ja õlivaba määrimiseks
4. Madal hõõrdumine minimaalse energiatarbimise tagamiseks
5. Sobib suurele lineaarsele kiirusele
6. Puudub libisemisefekt, madal käivitustakistus pärast pikaajalist seisakut
7. Sobib karastamata pöörlevatele võllidele (asjakohase PTFE huuletihendite valikuga)
8. Sobib kõrgsurverakendustele
Tüüpilised kasutusalad on: rootorkompressorid, kruvikompressorid, jõuülekanded/käigukastid, puhurid, mootorid, tööpingid, pumbad, hüdromootorid, tsentrifuugid jne.
Vastavate pindade kõvadusnõuded
Soovitatav kõvadus: HRC ≥ 58. Nõutav kõvadus sõltub paljudest teguritest; madala rõhu ja väikese kiirusega rakenduste jaoks sobivad ka pehmemad pöörlevad võllid. Pehmete metallide puhul on soovitatav kasutada PTFE6 huuletihendeid.
Vastavuspindade kvaliteedinõuded Ra=0,2–0,63 um Rz=1–3 um Rmax=1–4 um
|
Ristlõike kuju |
Mudel |
Surve |
Temperatuur |
Kiirus |
Keskmine |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Nafta, gaas, vesi jne. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Nafta, gaas, vesi jne. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Nafta, gaas, vesi jne. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Nafta, gaas, vesi jne. |
Vedeliku dünaamiline spiraalne retsirkulatsioonitihend: RCS-D tüüp kasutab spiraalse retsirkulatsioonimustriga huuletihendit, mis parandab tihendust. Pöörlev võll on lubatud ainult ühes suunas.

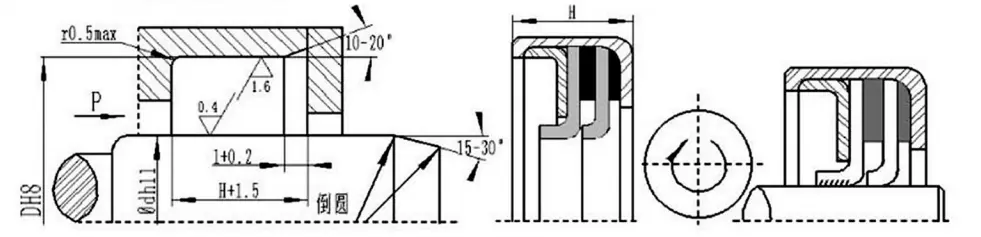

Nõuded paigalduskohale
Tellimisnäide: RCS-A-65×85×10 mudel – d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Võtke ühendust meie ettevõttega; RC2057 mudel pakub tooteid maksimaalse pikkusega 1600mm.
PTFE õlitihendi paigaldusjuhend
1. Puhastage ja määrige õlitihend ja kõik paigaldusdetailid;
2. Enne paigaldamist tuleb õlitihend paigaldada siledale võllile, mille läbimõõt on võlliga sama, et vältida ülepingutamist ja paigaldustõrkeid ning vältida ülekuumenemist esmasel töötamisel;
3. Enne paigaldamist kandke õlitihendi välisümbermõõdule ja otspinnale hermeetik (nt Loctite 601 või 641), et vältida lekkeid välisläbimõõdul;
4. PTFE õlitihendi huule paigaldamisel võllile tuleb PTFE õlitihendi huult kaitsta, et vältida tihendushuule kahjustamist keermete, võtmeavade jms tõttu;
5. PTFE õlitihendi paigaldamiseks tuleks kasutada juhthülsi, et kaitsta huulet kahjustuste eest. Juhthülsi juhtotsas on 15-kraadine kitsenemisnurk ja teise otsa sisemine auk on võlli libistades. Juhthülsi välisläbimõõt on võlli läbimõõt + 1mm, sileda pinnaga ja ümarate servadega. Vt joonist 1 PTFE õlitihendi paigaldamise kohta;
6. Juhthülsi materjaliks soovitatakse olla kõva plastik;
7. Pärast õlitihendi paigaldamist tuleb see kinnitada kinnitusseadmega ja tihendada hermeetikuga välisümbermõõdult ja otsapinnalt. PTFE õlitihendi kinnitamise kohta vaadake joonist 2.

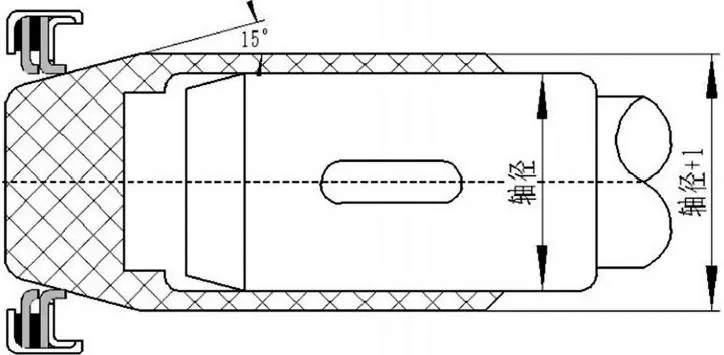

Joonis 1. PTFE õlitihendi paigaldamine.

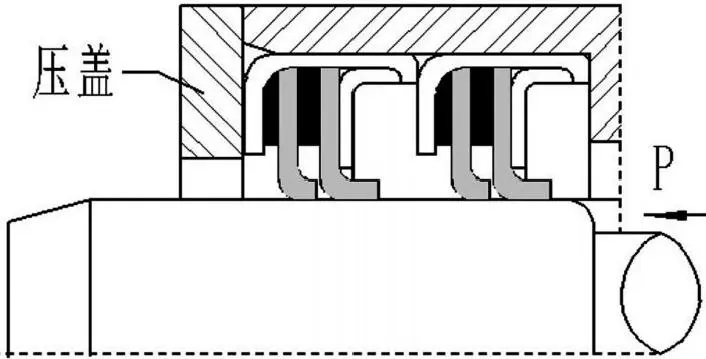

Joonis 2. PTFE õlitihendi kinnitus.
