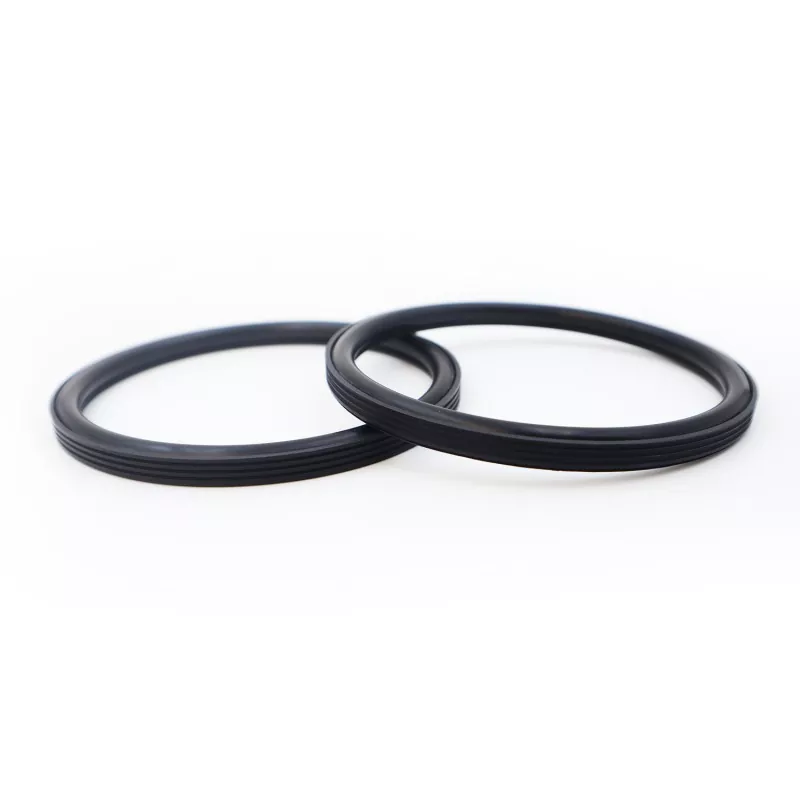

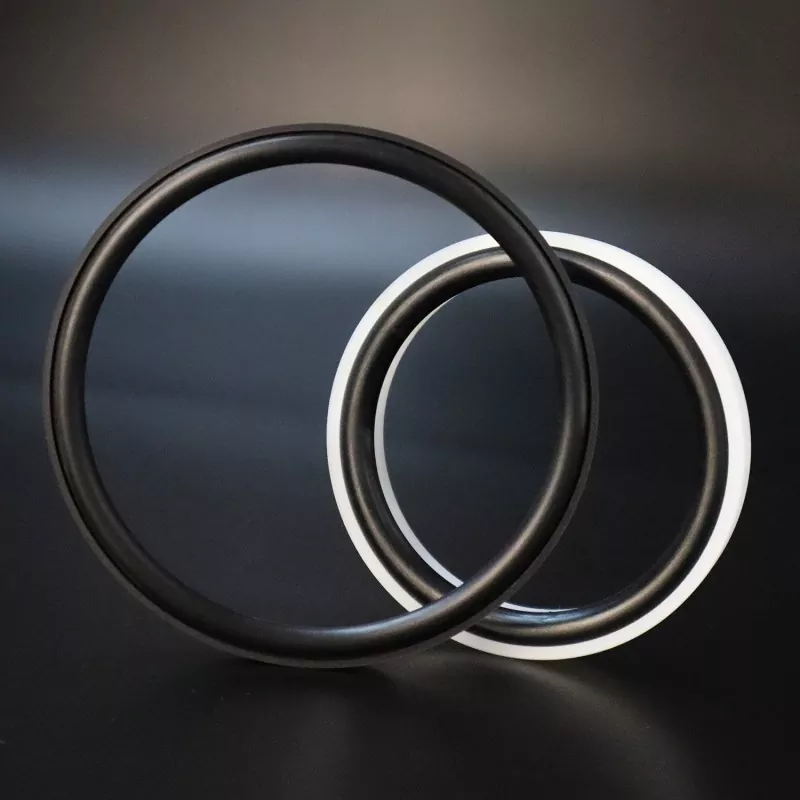

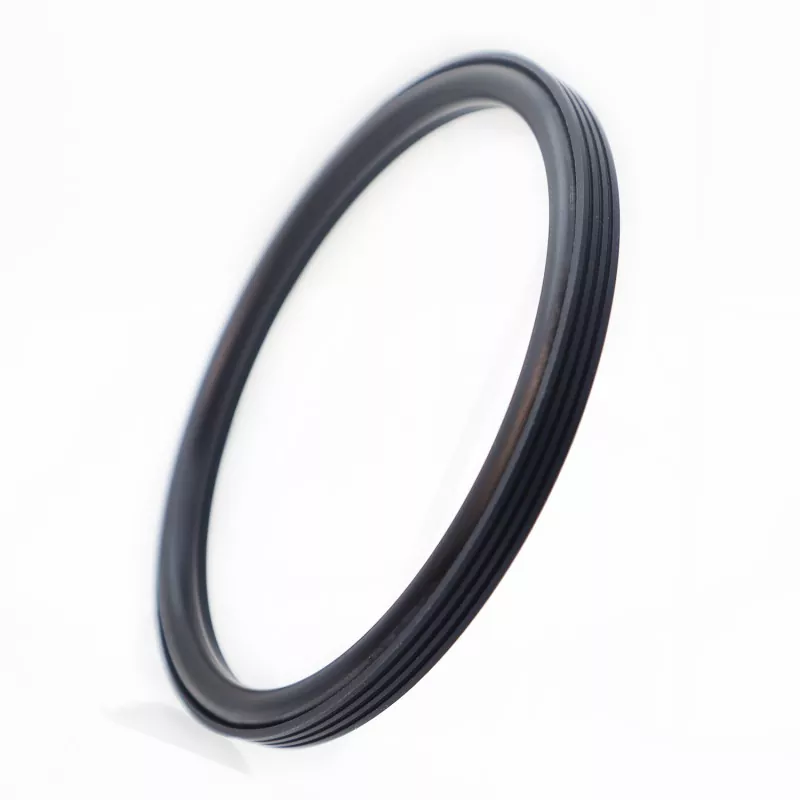

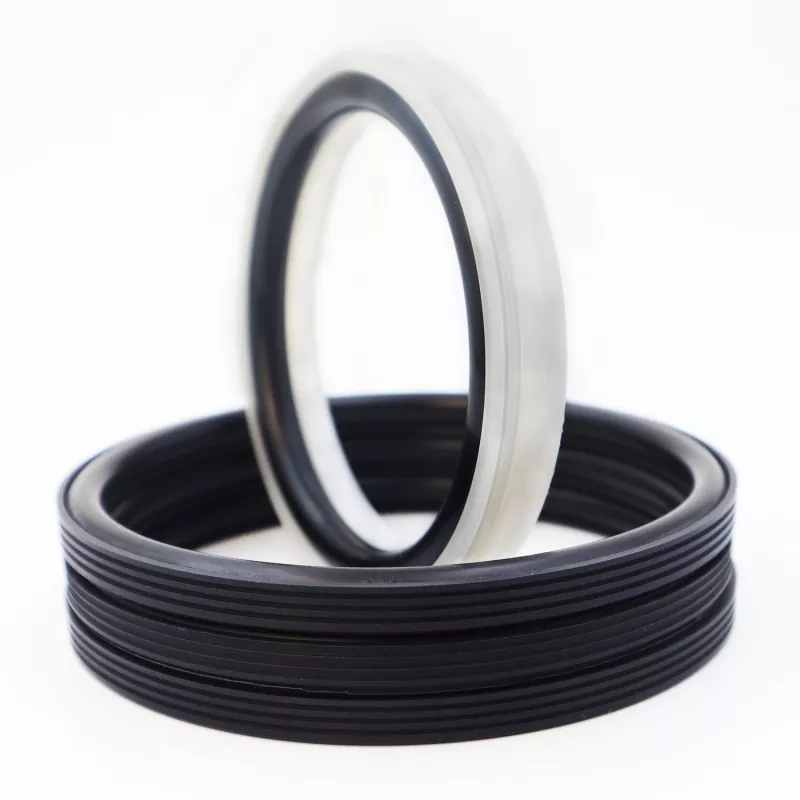

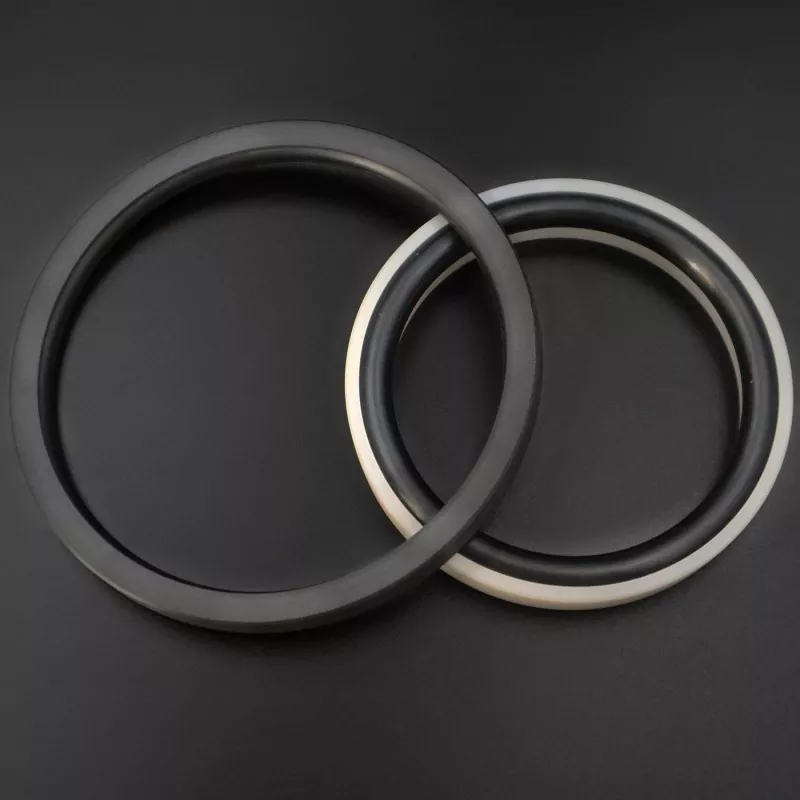

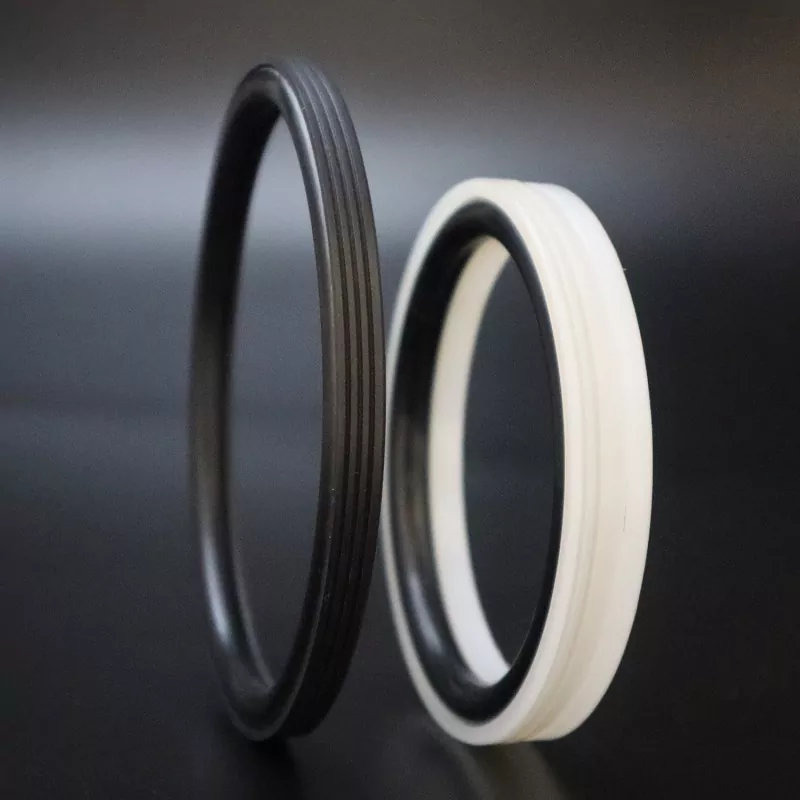

Tugevdatud hammastega kolvitihend RC2062 koosneb spetsiaalselt disainitud hammastega tihendusrõngast, mis on valmistatud suure jõudlusega tehnilisest plastist ja kummist O-rõngast; see sobib ühesuunaliseks tihendamiseks hüdraulilistes edasi-tagasi liikuvates ja pöörlevates rakendustes.
Sellel on pikk kasutusiga, madal hõõrdumine, suurepärane tihendusvõime, kompaktne jalajälg ning lihtne paigaldus ja hooldus. Tihendushuule ja paksuse optimeeritud disain tagab tõhusa tihenduse isegi karmide ainete, näiteks tsemendipulgaga kokkupuutel.
Tänu oma kompaktsele üldstruktuurile minimeerib see paigaldusruumivajadust ning hõlbustab mugavat kohapealset kokkupanekut ja hilisemat hooldust. See on usaldusväärne tihenduslahendus kolbkambrite jaoks läga käitlemise rakendustes. Kutsume tööstusseadmete tootjaid hindama, võrdlema ja esitama selle toote hulgitellimusi.
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C)
|
Kiirus (m/s) |
Keskmine |
|
|
Edasi-tagasi liikumine |
Pöörlev liikumine |
|||
|
≤100 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
≤2 |
Vesi, muda, toornafta, hüdroõli, emulsioon |
|
-20 kuni +200 (FKM O-rõngaga) |
||||
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: RO1 nitriilkumm (NBR), RO2 fluoroelastomeer (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE4; muud saadaolevad materjalid on PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 jne.
Tellimismudel: RC2062-80*68.3*7.6-PTFE4-R01
Mudel - ava läbimõõt * soone läbimõõt * soone laius - materjali kood
Saadaval on mis tahes suurus parameetrite piires
|

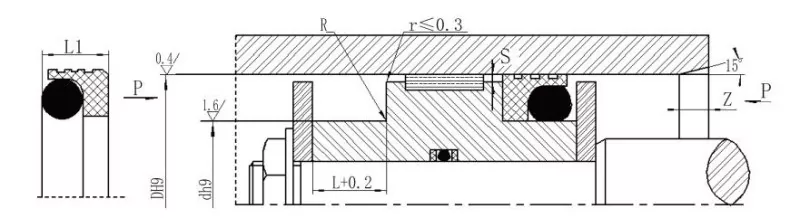

Puuri suuruse vahemik Standardtüüp D H9 RC2062 |
Puuride vahemik Raskeveokitega D H9 RC2062-Z |
Soone läbimõõt d h9 |
Soone laius L+0,2 |
Tihendi laius L1 |
Nurga raadius Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga ristlõike läbimõõt |
||
|
<10 MPA |
<20MPA |
<40 MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128 ~ 500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128 ~ 500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Märkus: 1. Ava läbimõõduga ≤30 mm korral on soovitatav kasutada avatud soont.
2. Rõhu korral, mis ületab 30 MPa, on ekstrusioonipilu jaoks soovitatav H8/f8 sobivus.
