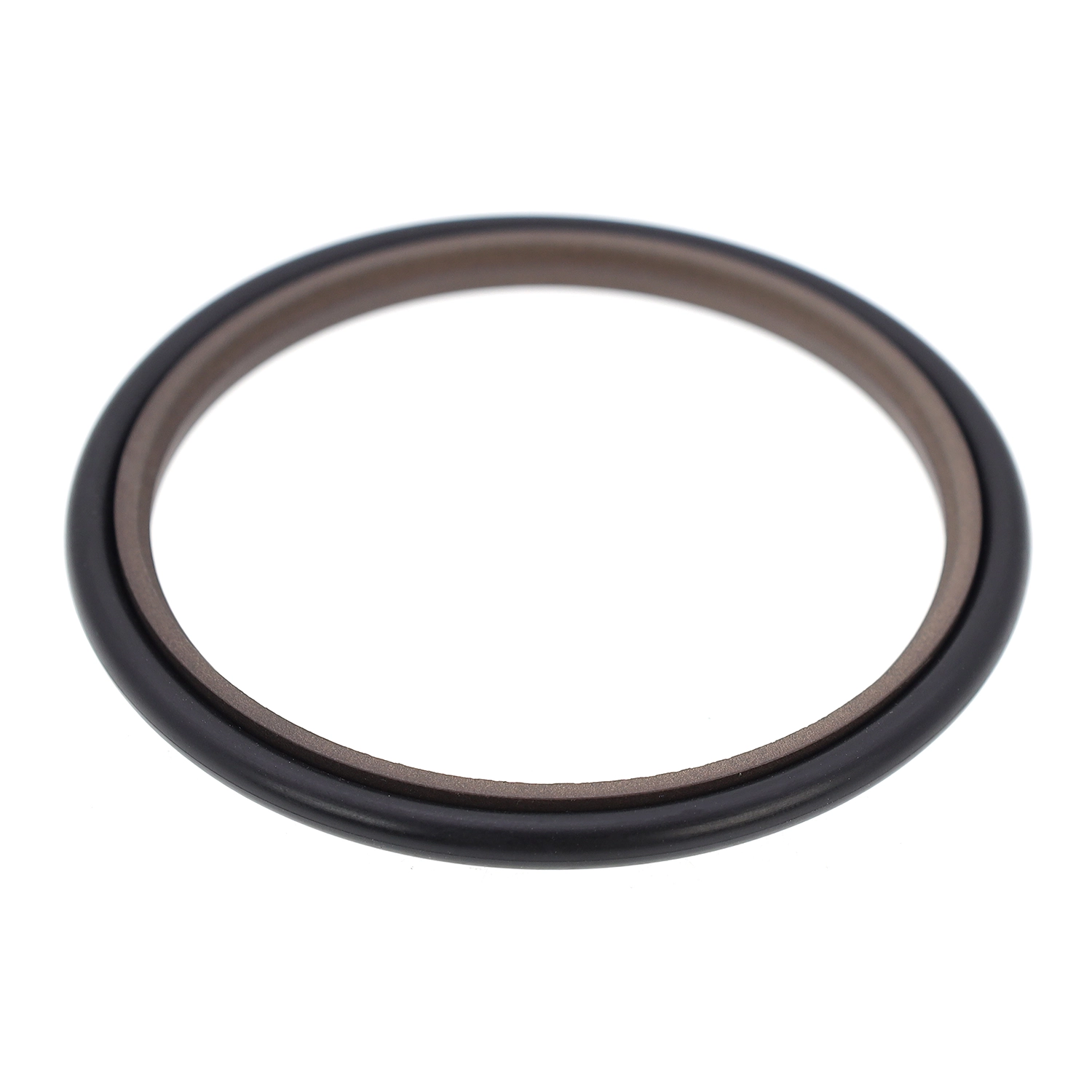

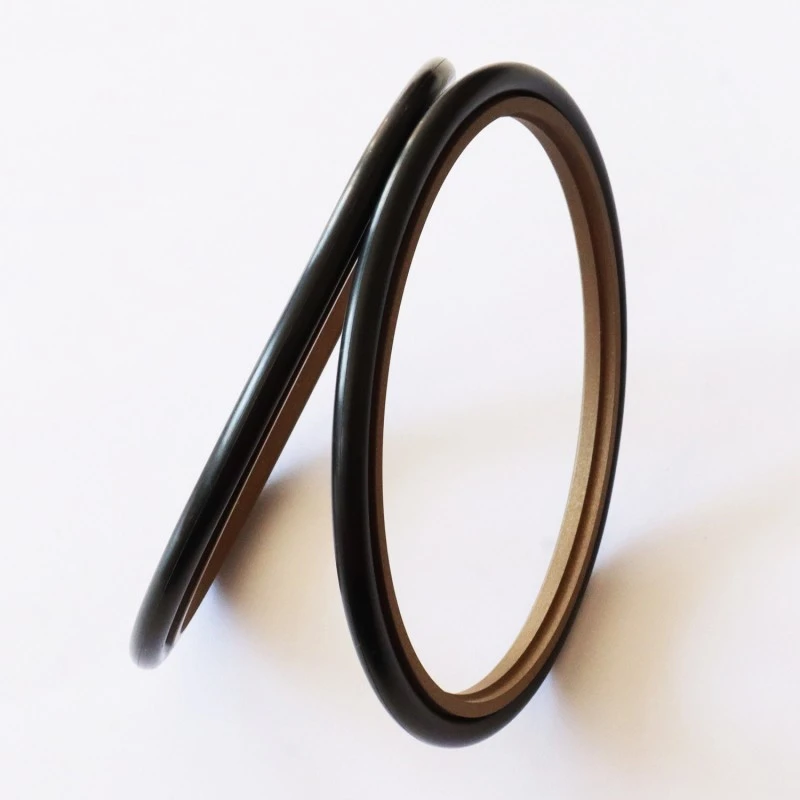

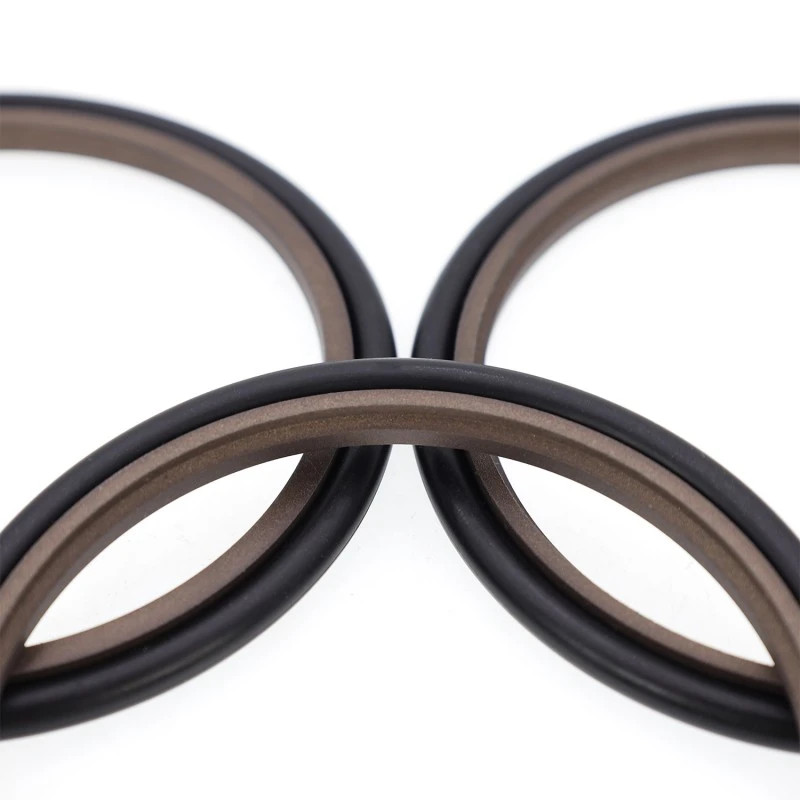

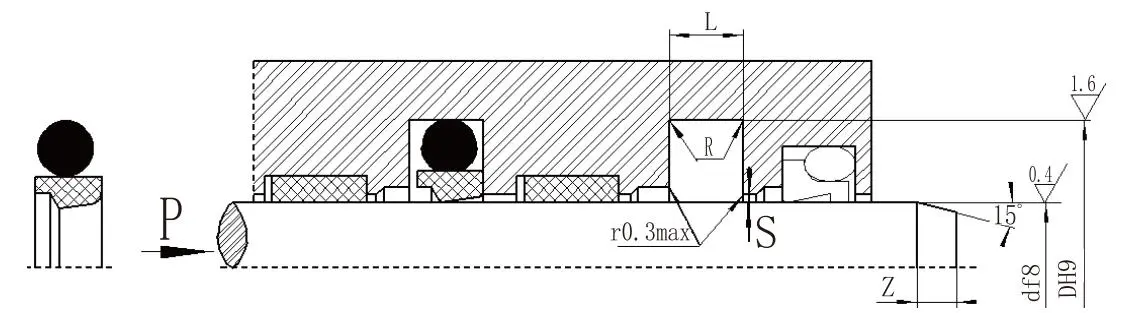

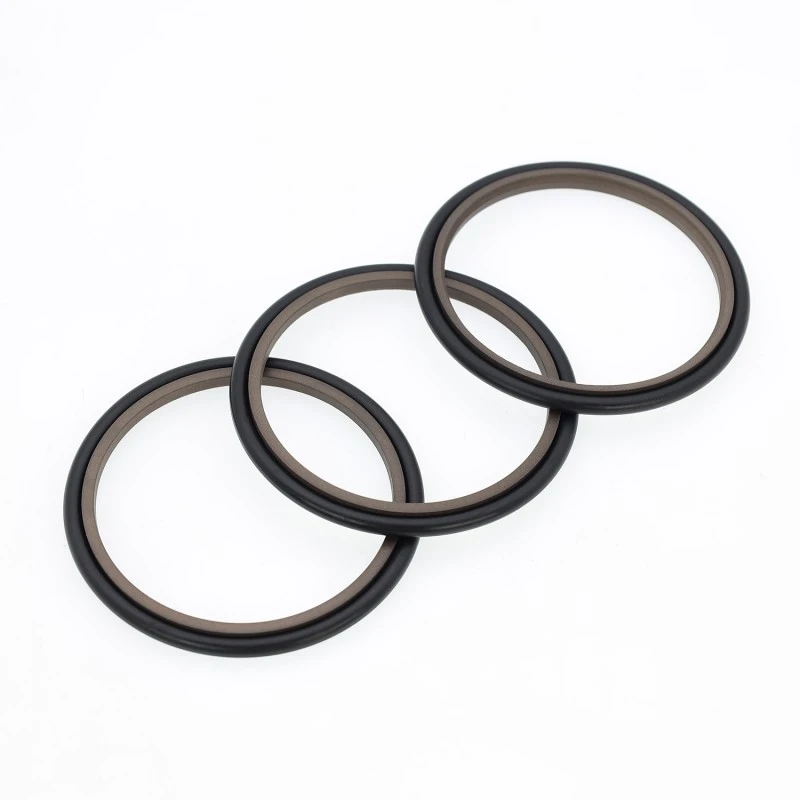

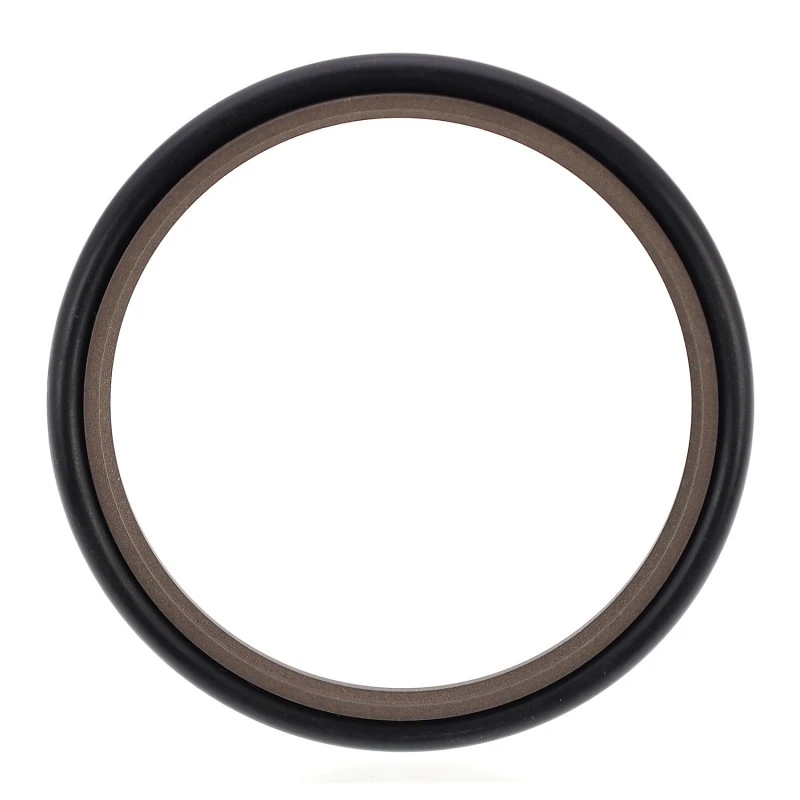

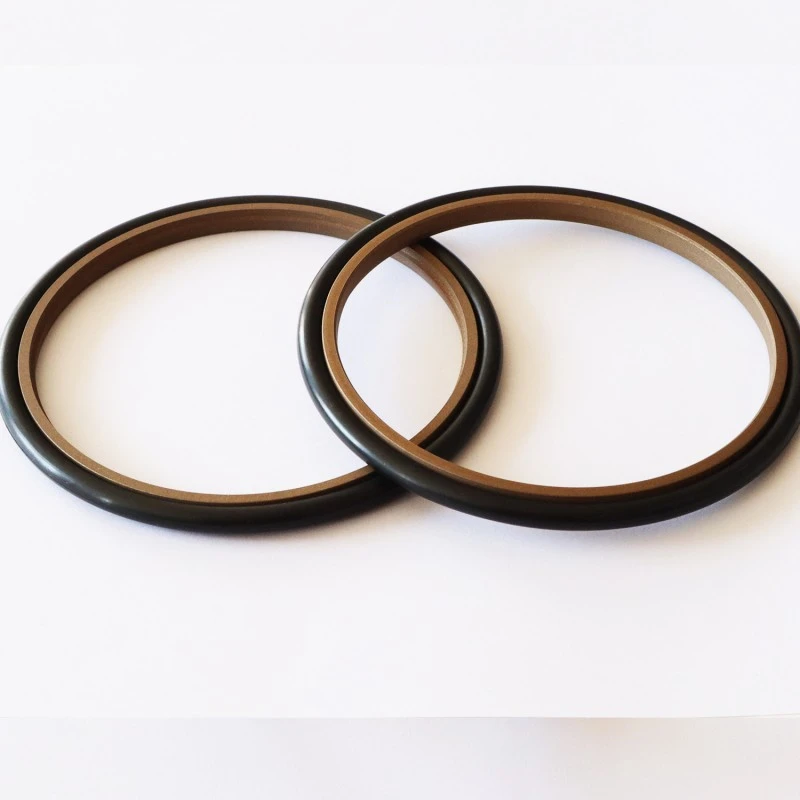

Step Seal koosneb PTFE-ga täidetud astmelisest tihendirõngast ja O-rõngast, mis sobivad ühesuunaliseks survetihendiks edasi-tagasi liikuvate hüdrauliliste rakenduste korral. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Tavaliselt kasutatakse seda koos juhtrõngaga. Kui varda läbimõõt on alla 30 mm, tuleks kasutada poolitatud (avatud) soone kujundust.
Omadused:
1. Madal hõõrdumine, madal starditakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning roome puudub;
2. kõrge rõhu stabiilsus rõhu all ja karmides tingimustes;
3. pikk kasutusiga, sobib õlivabade määrdetihendite jaoks;
4. sobib madala viskoossusega ainete, näiteks vee, tihendamiseks;
Kohaldatavad töötingimused (äärmuslikud väärtused ei tohiks samaaegselt ilmuda)
|
Rõhk Mpa |
Temperatuur ℃ |
Kiirus m/s |
Keskmine |
|
≤60 |
-35~+100 (sobiv O-rõngas NBR) |
≤6 |
Mineraalipõhine hüdroõli, leegiaeglustav vedelik (HFA/HFB), vesi jne. |
|
-20~+200 (sobiv O-rõngas FKM) |
Materjali valik
1. Saadaval O-rõnga materjalid: R01 nitriilbutadieenkumm (NBR), RO2 fluorokumm (FKM) jne.
2. Tihendusrõnga materjalid: PTFE2, PTFE3, PTFE4, PU jne.
Tellimisnäide
Tellimismudel: RC11-40x55,1x6,3-PTFE3-R01
Tellimismudel: RC11-B-40x55,1x6,3-PTFE3-RO2 Mudel: varda läbimõõt x soone läbimõõt x soone laius PTFE3 (modifitseeritud PTFE) Materjali kood: R01, R02 - O-rõnga materjali kood
