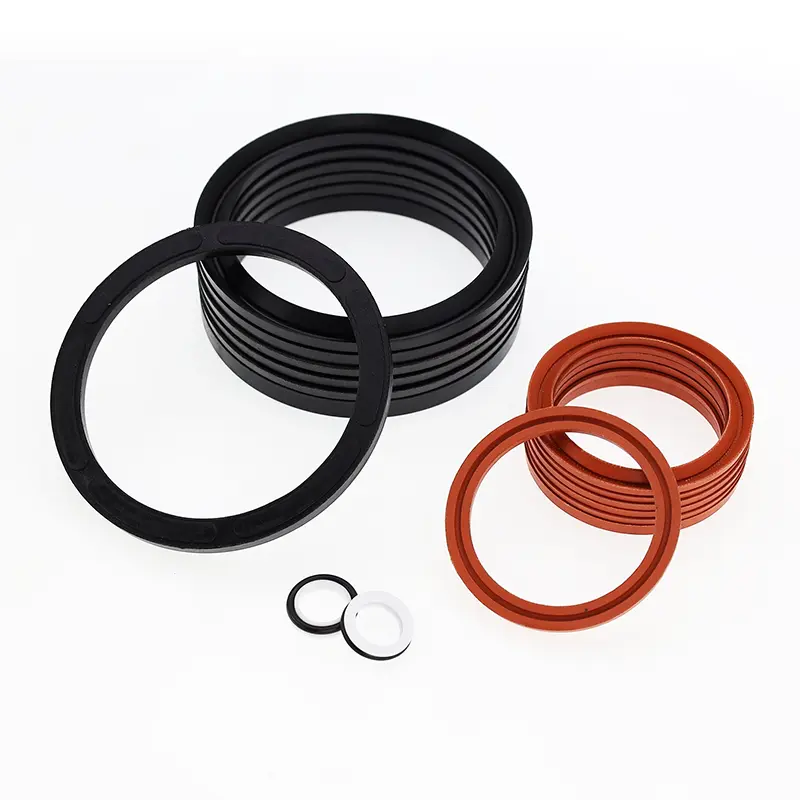

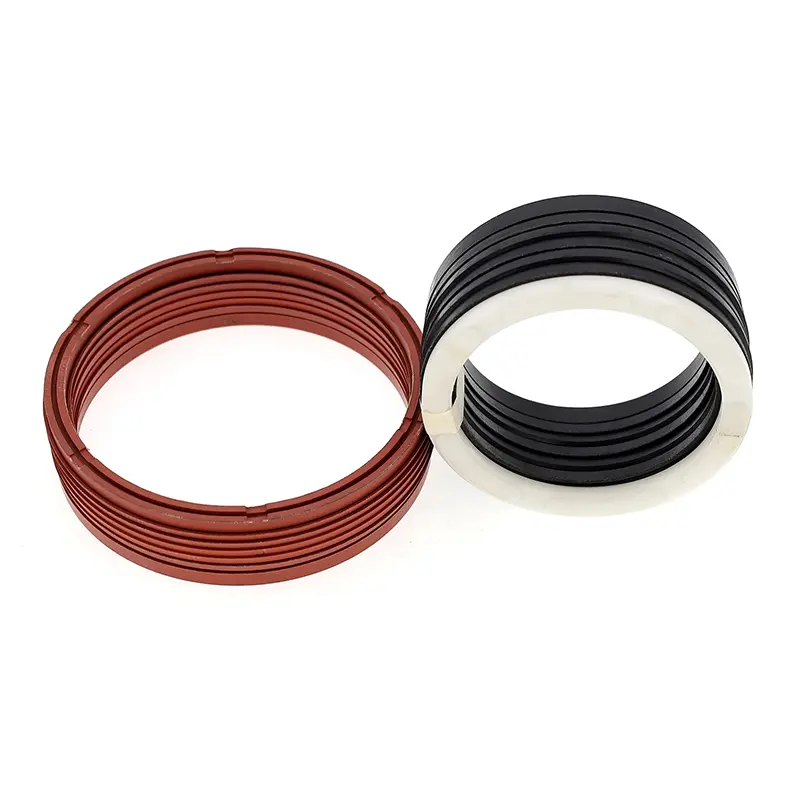

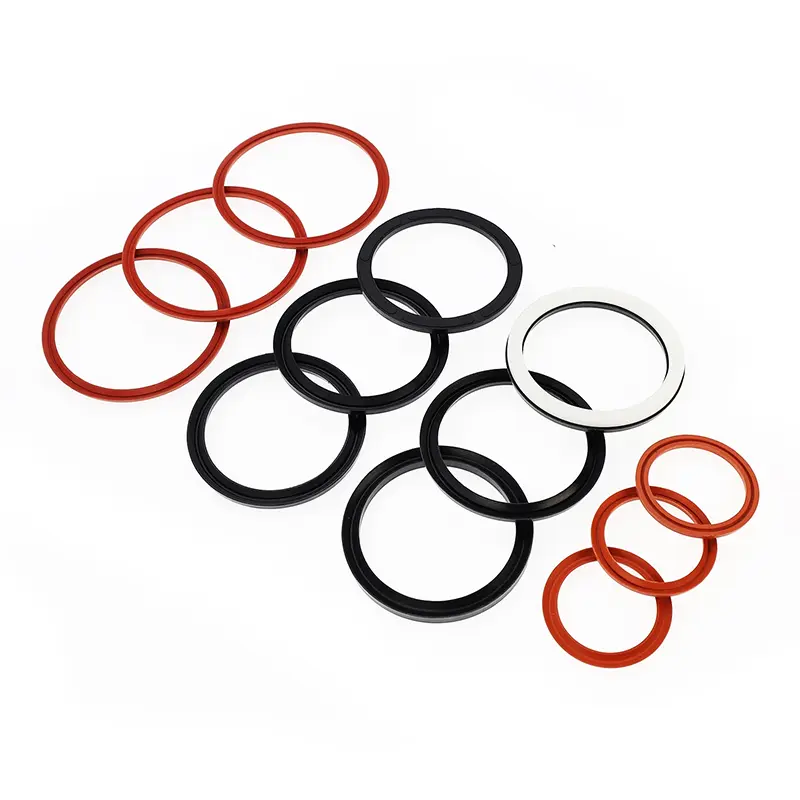

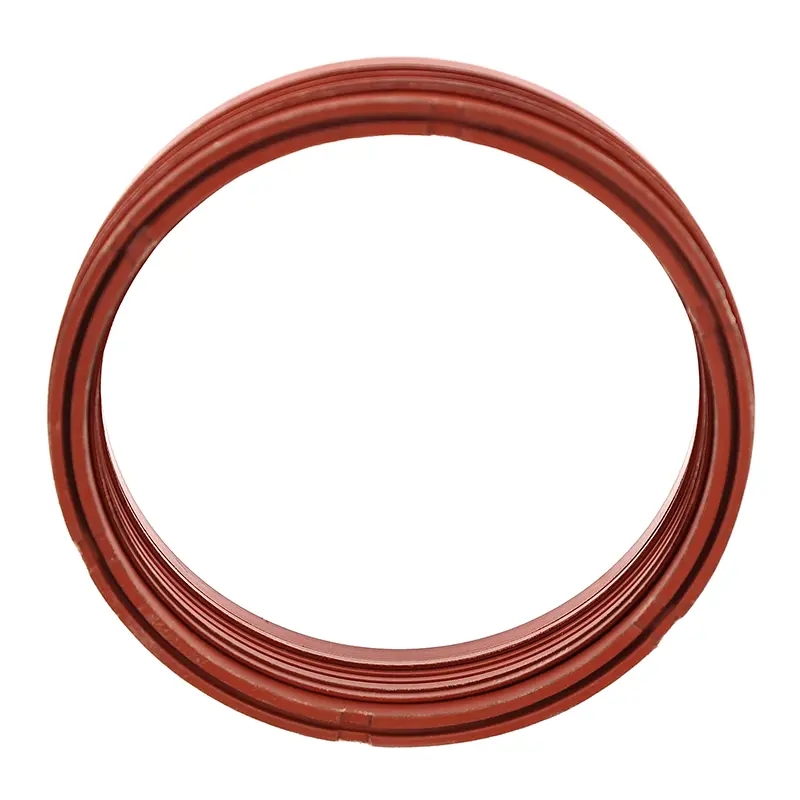

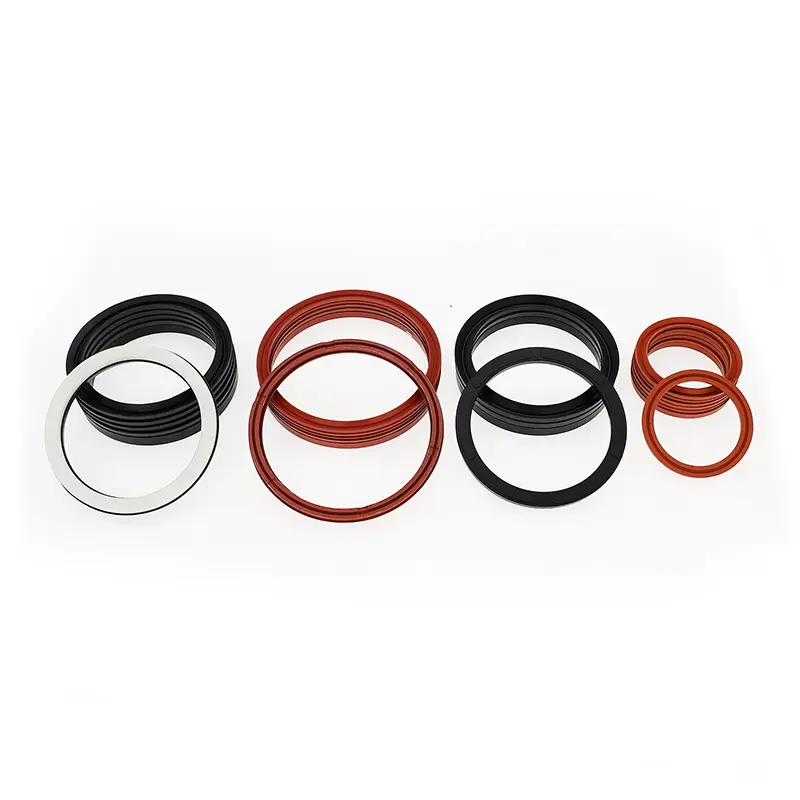

Kolvivarraste V-kujuline kombineeritud tihend koosneb komplektist (vähemalt kolmest) V-kujulisest tihendusrõngast, surverõngast ja tugirõngast. See sobib ühesuunaliseks survetihendiks edasi-tagasi liikuvates hüdraulilistes rakendustes. Paigaldamisel tuleb peale kanda tihendusmaterjaliga kokkusobiv määre. Seda ei saa paigaldada monoliitsesse (suletud) soonde.
Omadused:
1. Saadaval on lai valik materjale, mis võimaldavad optimaalset reguleerimist erinevate rakenduste jaoks.
2. Sobib kasutamiseks karmides töötingimustes, kohandub praktiliselt kõikide kandjatega ja nõudlike tingimustega.
3. Pikk kasutusiga, sobib õlivabadele määrdetihenditele (sobiva materjalivalikuga).
4. Reguleeritavat tihendusjõudlust ja hõõrdumist saab saavutada tihendi reguleerimisega ning aksiaalset mõõdet saab reguleerida V-kujuliste tihendusrõngaste lisamise või eemaldamisega.
5. Tõhus isegi halva tihenduspinna kvaliteediga.
Kohaldatavad töötingimused (äärmuslikud väärtused ei tohiks samaaegselt ilmuda)
|
Rõhk Mpa |
Temperatuur ℃ |
Kiirus m/s |
Keskmine |
|||
|
≤60 |
-35 ~ + 100 (nitriilkummi või nitriilriidest kummi) |
-20 ~ + 200 (fluorokummist või fluorokummist riie) |
-200~+260 (PTFE) |
≤0,5 (kumm või riidega tugevdatud kumm) |
≤15 (PTFE) |
Peaaegu kõik kandjad (mõistlik materjalide kombinatsiooni valik) |
Materjalid
1. Surverõnga materjalid: PTFE, nitriil-butadieenkummi (NBR) kangas, fluoro-butadieenkummi kangas, nailon, polüoksümetüleen
2. V-rõnga materjalid: PTFE, nitriil-butadieenkummi (NBR) kangas, fluorokumm, fluorokummi-butadieenkummist kangas, polüuretaan
3. Tugirõnga materjalid: nitriil-butadieenkummist kangas, fluoro-butadieenkummist kangas, nailon, polüoksümetüleen, PTFE
Tellimisnäide
|
Mudel |
Materjal |
Kohaldatav ulatus |
Tihendamine |
|
RC15-A |
V-rõngas: NBR riie, surverõngas, tugirõngas: NBR riie/PA/POM/PTFE |
Normaalne temperatuur, kõrge rõhk |
Hea |
|
RC15-B |
V-rõngas: FKM riie, surverõngas, tugirõngas: FKM riie/PTFE |
Kõrge temperatuur, kõrge rõhk |
Hea |
|
RC15-C |
V-rõngas: NBR, surverõngas, tugirõngas: NBR riie/PA/POM/PTFE |
Normaalne temperatuur, keskmine ja madal rõhk |
Suurepärane |
|
RC15-D |
V-rõngas: FKM, surverõngas, tugirõngas: FKM riie/PTFE |
Kõrge temperatuur, keskmine ja madal rõhk |
Suurepärane |
|
RC15-E |
V-rõngas: NBR + NBR riide kombinatsioon, surverõngas, tugirõngas: NBR riie / PA / POM / PTFE |
Normaalne temperatuur, keskmine ja kõrge rõhk |
Väga hea |
|
RC15-F |
V-rõngas: FKM+FKM riide kombinatsioon, surverõngas, tugirõngas: FKM riie/PTFE |
Kõrge temperatuur, keskmine ja kõrge rõhk |
Väga hea |
|
RC15-G |
V-rõngas, surverõngas, tugirõngas: PTFE1/PTFE2/PTFE3/PTFE4 |
Kõrge temperatuuri ja kõrge rõhuga söövitavad ained |
Tavaline |
|
RC15-H |
V-rõngas: PU, surverõngas, tugirõngas: PU/PA/POM/PTFE |
Normaalne temperatuur, keskmine ja kõrge rõhk |
Väga hea |

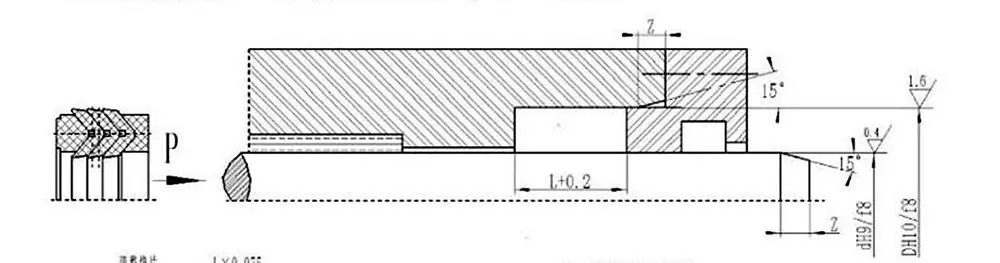

Paigaldusfaasi eeskirjad
|
Varda läbimõõt d |
Chamber pikkus Zmin |
|
0-100 |
5 |
|
101-200 |
7.5 |
|
200-500 |
10 |
|
＞ 500 |
12.5 |
V-kujulisi tihendeid saab reguleerida aksiaalses mõõtmes, reguleerides tihendit, et saavutada optimaalne tihendus ja hõõrdumine. Esialgset kulumist pärast pikaajalist töötamist saab aksiaalset mõõdet reguleerides pikendada. Reguleeritava tihendi õõnsuse aksiaalmõõtme soovitatav konstruktsioon on 1,025 l, reguleerimisvahemikuga 7,5% l.
