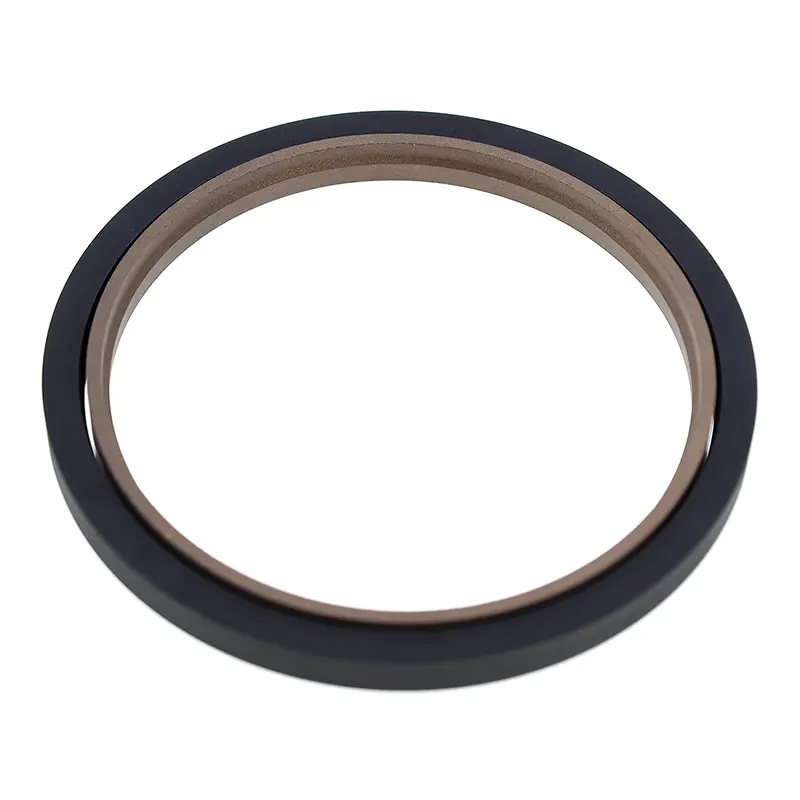

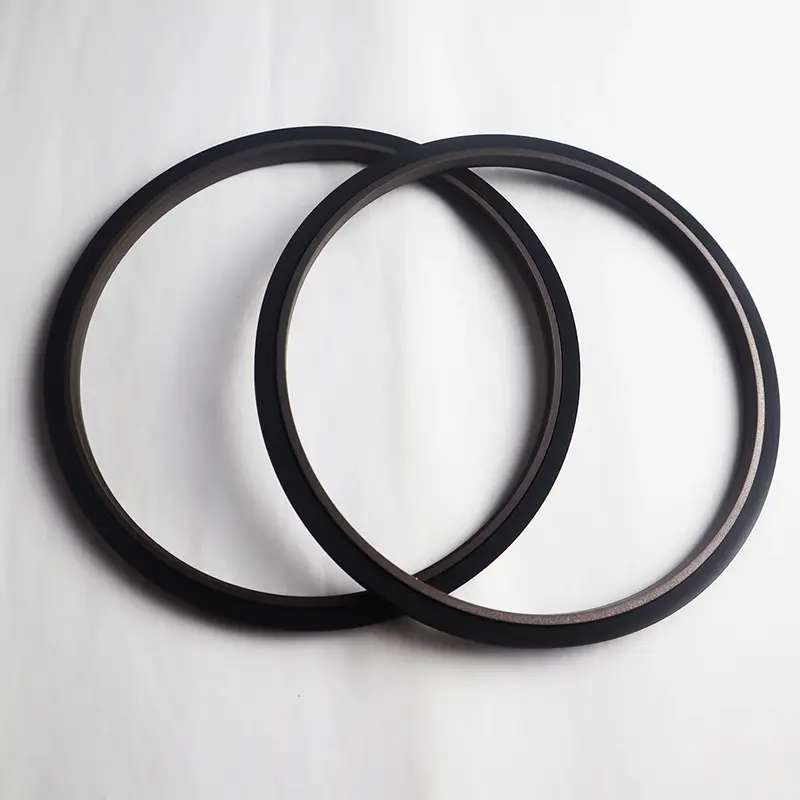

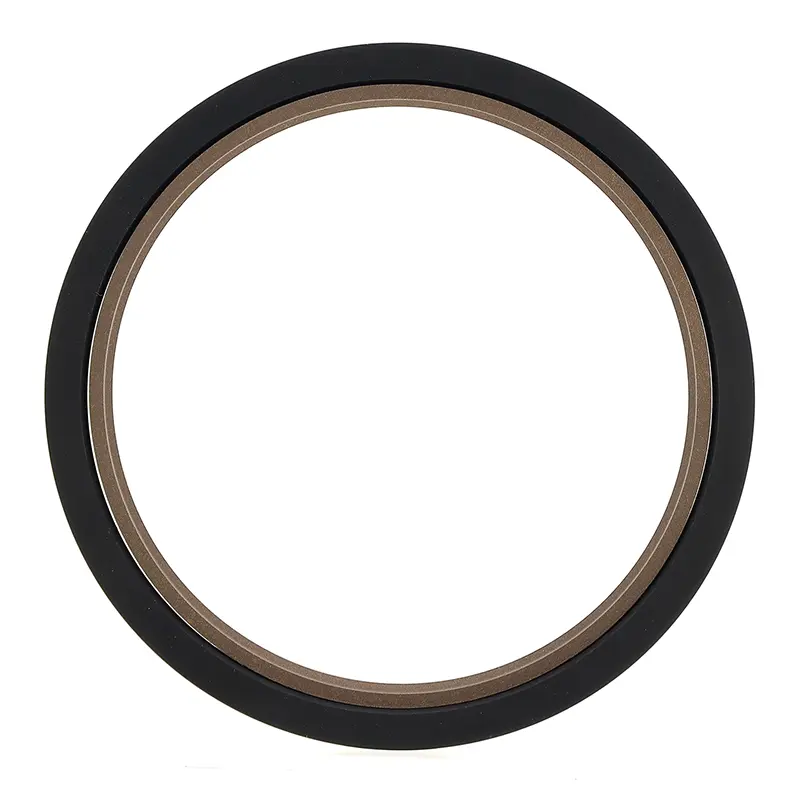

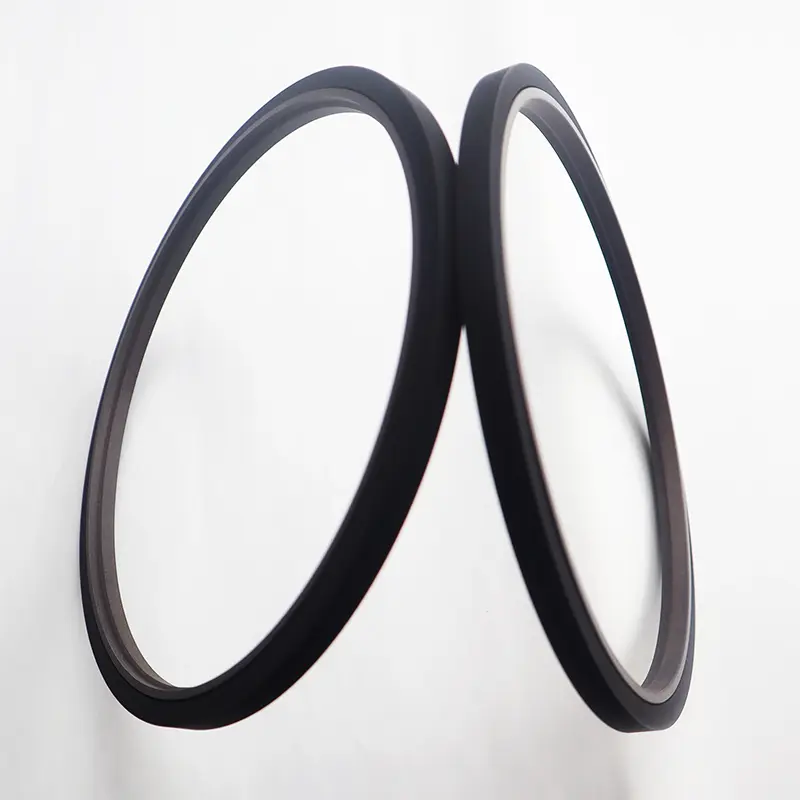

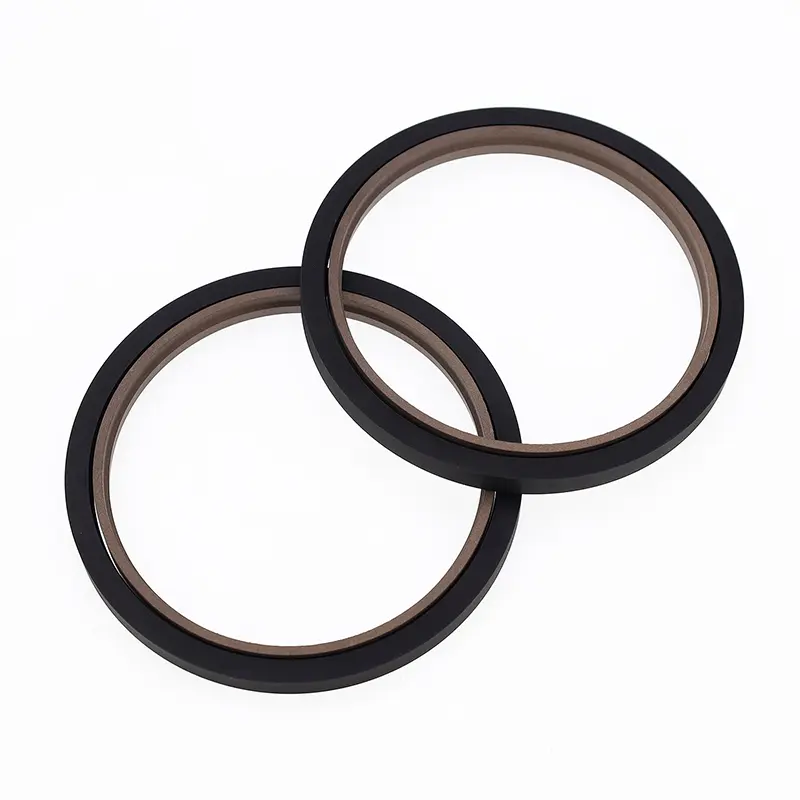

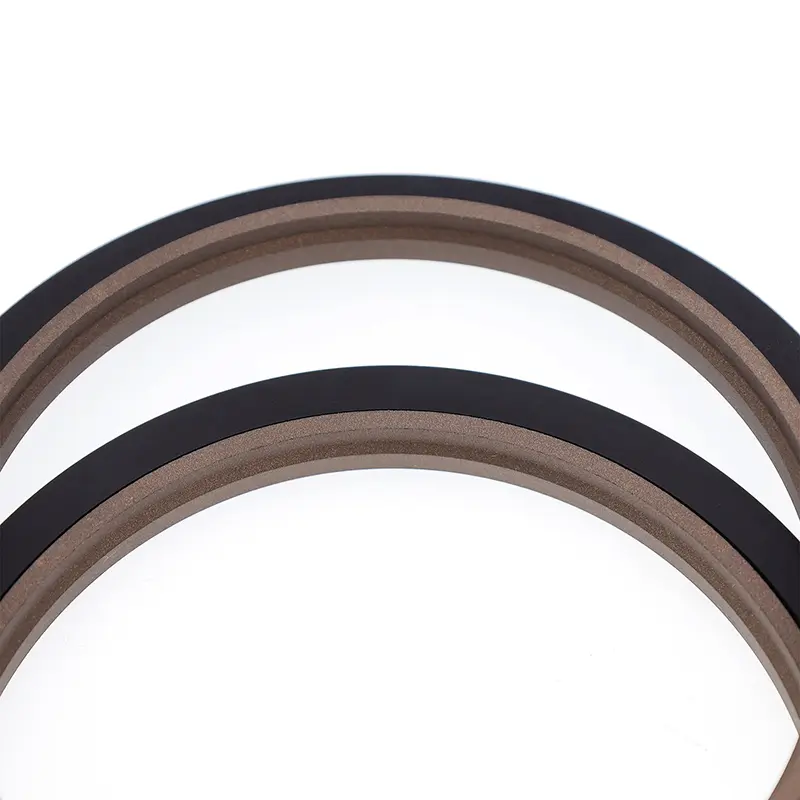

Tugevad kolvivarda astmetihendid (Step Seals) koosnevad PTFE-ga täidetud astmelisest tihendirõngast ja ristkülikukujulisest kummirõngast. Need sobivad ühesuunaliseks survetihendiks edasi-tagasi liikuvate hüdrauliliste rakenduste puhul. Ristkülikukujuline rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Tavaliselt kasutatakse neid koos juhtrõngaga. Alla 30 mm läbimõõduga varraste puhul tuleks kasutada poolitatud (lahtisi) sooni. Neid kasutatakse tavaliselt raskeveokite hüdroseadmetes.
Omadused:
1. Madal hõõrdumine, madal starditakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning roome puudub;
2. kõrge rõhu stabiilsus rõhu all ja karmides tingimustes;
3. Pikk kasutusiga, sobib õlivabadele tihenditele;
4. Sobib madala viskoossusega ainete, näiteks vee, tihendamiseks.
Kohaldatavad töötingimused (äärmuslikud väärtused ei tohiks samaaegselt ilmuda)
|
Rõhk Mpa |
Temperatuur ℃ |
Kiirus m/s |
Keskmine |
|
≤60 |
-35~+100 (sobiv O-rõngas NBR) |
≤6 |
Mineraalipõhine hüdroõli, leegiaeglustav vedelik (HFA/HFB), vesi jne. |
|
-20~+200 (sobiv O-rõngas FKM) |
Materjali valik
1. Saadaolevad ristkülikukujulised rõngamaterjalid: R01 nitriilkummi (NBR), R02 fluorokautšuki (FKM) jne.
2. Tihendusrõnga materjalid: PTFE2, PTFE3, PTFE4, PU jne (vt materjali kirjeldust).
Tellimisnäide

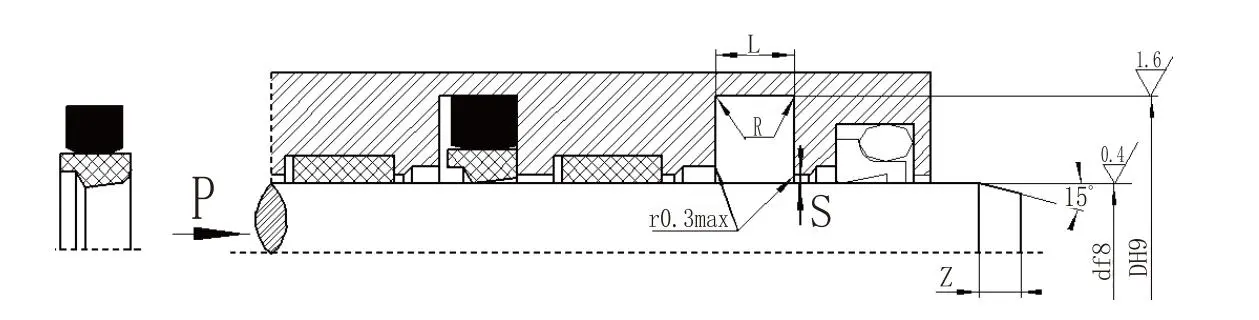

Tellimismudel: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 mudel - varda läbimõõt x soone läbimõõt x soone laius; PTFE3 – muudetud PTFE materjalikood; R01 – ristkülikukujulise rõnga materjali kood
