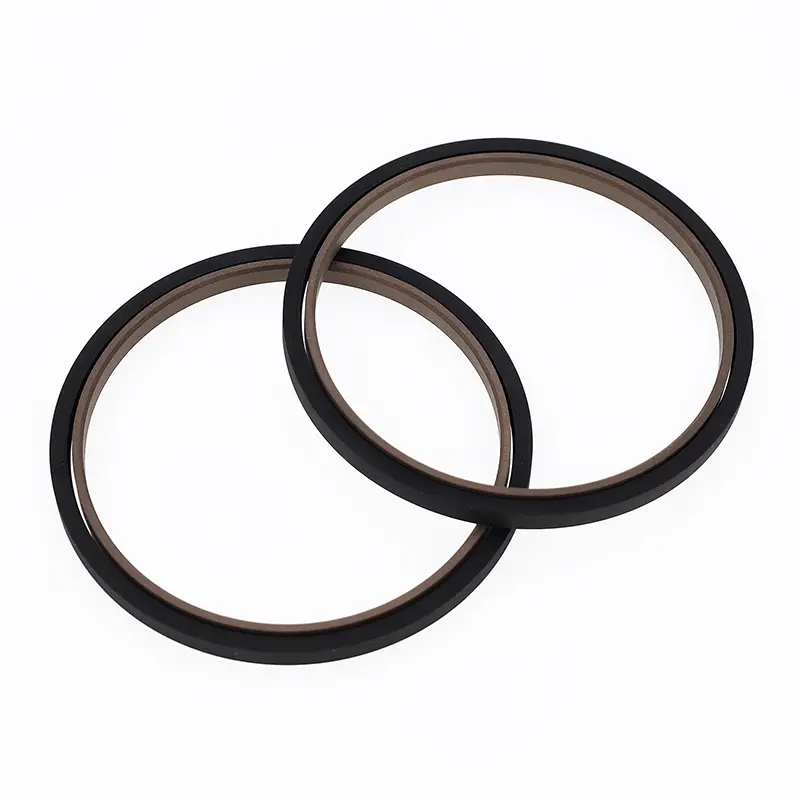

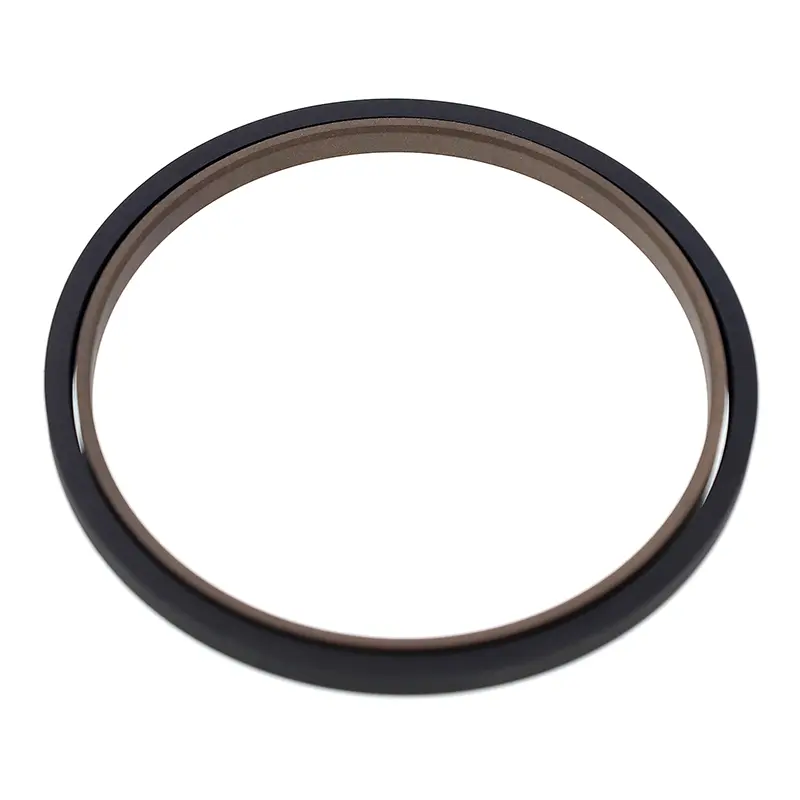

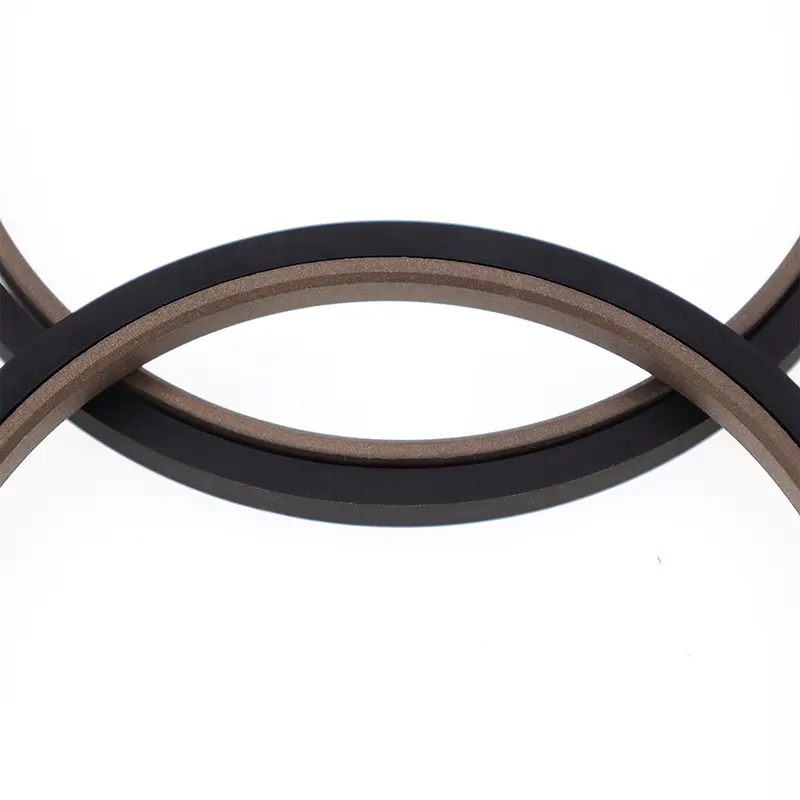

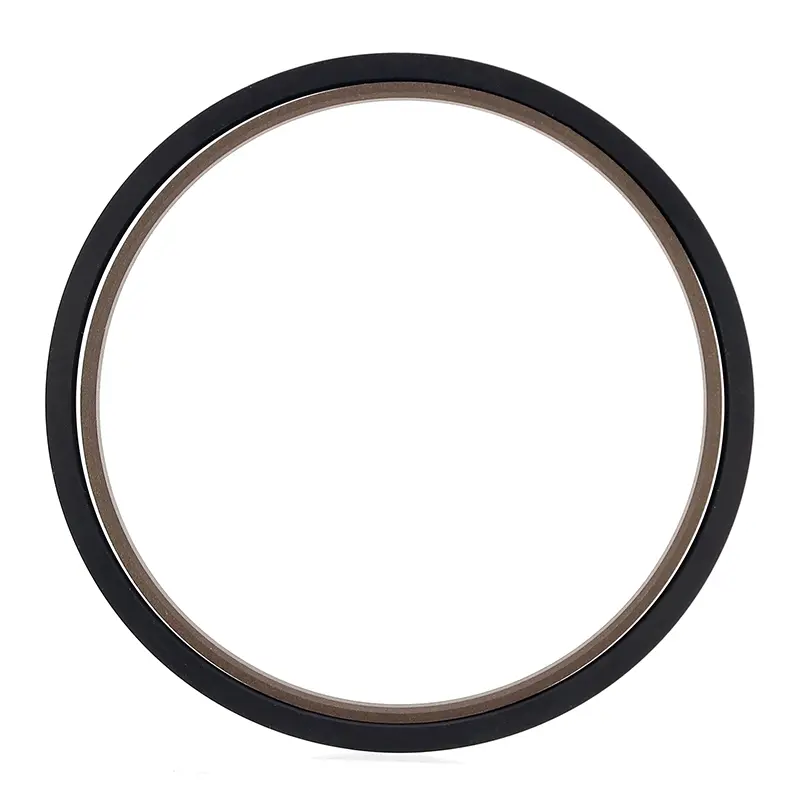

Kolvivarraste ristkülikukujuline kombineeritud tihend koosneb PTFE-ga täidetud ristkülikukujulisest tihendusrõngast ja ristkülikukujulisest kummirõngast. See sobib kahesuunaliseks survetihendiks edasi-tagasi liikuvates hüdraulilistes ja pneumaatilistes rakendustes. Ristkülikukujuline rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Kui varda läbimõõt on alla 30 mm, tuleks kasutada poolitatud (avatud) soone kujundust.
Omadused:
1. Madal hõõrdumine, madal starditakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning roome puudub;
2. Kaheotstarbeline tihend hüdrauliliste ja pneumaatiliste rakenduste jaoks, sobib kahesuunaliseks survetihendiks;
3. pikk kasutusiga, sobib õlivabaks määrimiseks;
4. Kompaktne disain lihtsaks paigaldamiseks ja hooldamiseks.
Kohaldatavad töötingimused (äärmuslikud väärtused ei tohiks samaaegselt ilmuda)
|
Rõhk Mpa |
Temperatuur ℃ |
Kiirus m/s |
Keskmine |
Ekstrusioonivahe Smax |
|
≤40 |
-35~+100 (sobiv ristkülikukujuline rõngas NBR) |
≤4 |
Mineraalipõhine hüdroõli, leegiaeglustav vedelik (HFA/HFB), vesi, gaas jne. |
0,4 (~25 MPA) |
|
-20~+200 (sobiv ristkülikukujuline rõngas FKM) |
0,2 (~40 MPA) |
Materjali valik
1. Saadaolevad ristkülikukujulised materjalid: R01 nitriilkummi (NBR), RO2 fluorokummi (FKM) jne.
2. Tihendusrõnga materjalid: PTFE2, PTFE3, PTFE4 (vt materjali kirjeldust).
Tellimisnäide

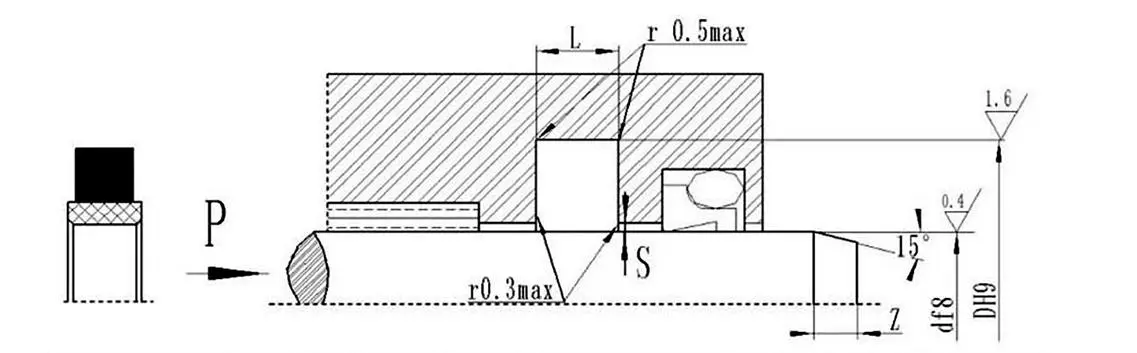

Telli mudel SPN-d*DL-PTFE3-R01: varda läbimõõt* soone põhja läbimõõt* soone laius
SPN mudel PTFE3 – muudetud PTFE materjali kood R01 – ristkülikukujulise rõnga materjali kood
