Professionaalsete pitseerimislahenduste tarnijana on Ruichen Seali käivitatud RCA tolmupulbi pitserite seeria mitmekesised disainilahendused ja sihtfunktsioonid, mis hõlmavad täielikult tööstusliku välja põhivajadusi tolmu ennetamiseks, rõhutakistuse ja keskkonna kohanemisvõime tagamiseks.

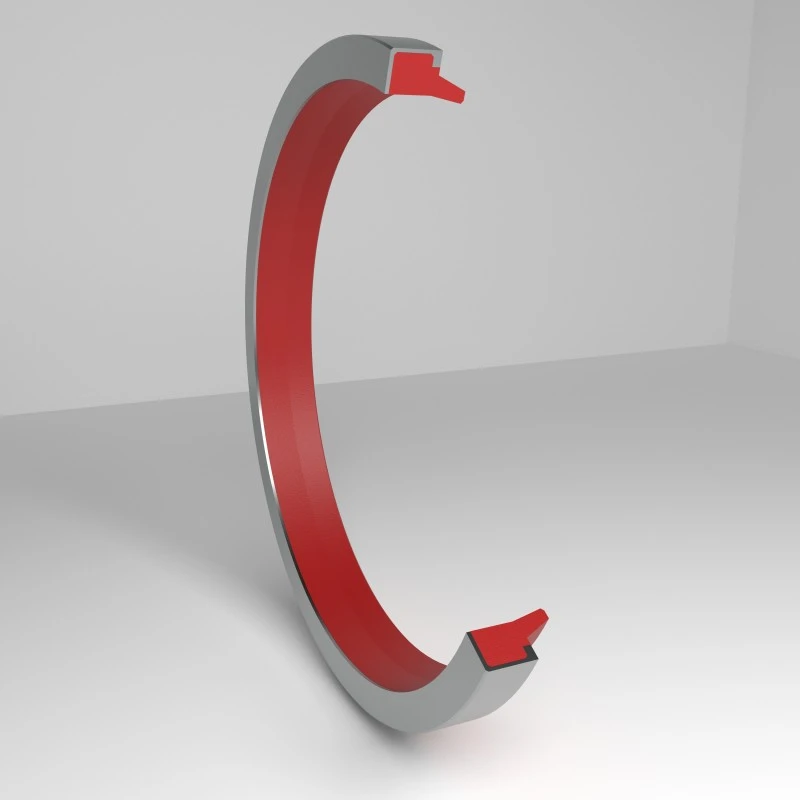

Tehnilise disaini osas on tolmutihendi pitseri seeria tooted paindlikkusele. On üldisi tihendeid (näiteks RCA101/104/105), mis on paigaldatud väljapressifitseeritud välimise läbimõõtudega, mis ühilduvad ISO 6195-A standardsoonega ja sobivad kompaktsete ruumi stsenaariumide jaoks; Seal on ka mudeleid, kus on integreeritud ekspresseerumisvastased luustikud (näiteks RCA103/106), mis suurendavad dünaamiliste koormuste struktuurilist stabiilsust aksiaalse avatud soone disaini kaudu (ISO 6195-B). Spetsiaalsete töötingimuste korral toetab RCA107 30 ° kallutatud soone paigaldamist ja ühildub keiserlike ja meetriliste seadmetega, samas kui RCA108 lihtsustab vanade silindrite hooldusprotsessi ääriku kinnitamise kavandamise kaudu, vähendades märkimisväärselt muundumiskulusid.

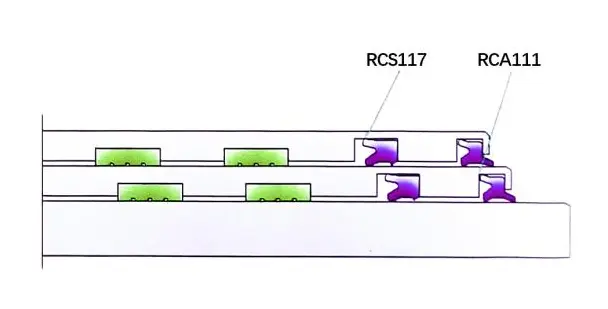

Tihenduse jõudluse optimeerimise osas parandame töökindlust uuenduslike struktuuride kaudu: RCA101 õli tagastamise soone disain soodustab õli tagasivoolu ja vähendab saasteainete kogunemist; Topelthuule või lisahuule struktuur (RCA109/111/112 jne) ühendatakse tetrafluoroetüleenist kombineeritud pitseriga, et saavutada kahetoimeline tolm ja õlibarjäär; ning PTFE (polütetrafluoroetüleeni) materjali ja O-rõnga (RCA115 ~ 119) komposiitkujundus tasakaalustab veelgi rõhu jaotust, on vastupidav kõrge temperatuuriga 250 ° C ja on vastupidav keemilisele korrosioonile, mis sobib puhtaks keskkonnas, näiteks semikonductors, toit ja meditsiin. Äärmuslike töötingimuste korral kasutatakse RCA213 koos DA-seeriaga, kasutades suure kõvalisusega materjale kleepuvate saasteainete, näiteks muda ja tõrva vastu ning kaitsta sisemist pitserit erosiooni eest.
Rakenduse osas on RCA seeria laialdaselt kohandatud insenerimehhanismi, kaevandusseadmete, hüdrauliliste ja pneumaatiliste süsteemide ning täpse tööstusväljadega. Näiteks RCA111/211 talub 1,6MPa kõrgrõhku, pakkudes hüdrauliliste silindrite topeltkaitset; RCA115 ~ 119 on muutunud esimeseks valikuks täppisseadmete tolmu ennetamiseks tänu sellele, et see ei kukk ja madala hõõrdumisomaduste tõttu; RCA108 pakub kiiret lahendust vanade seadmete hooldamiseks, ilma et oleks vaja soone muuta. Materjalide osas nõuame keskkonnakaitse ja jõudluse jaoks võrdset tähtsust. PTFE modifikatsioonitehnoloogia võtab arvesse nii enese määrdumist kui ka kulumiskindlust. O-rõnga elastomeerid (näiteks NBR) tagavad tihendamise stabiilsuse. Mõned mudelid (näiteks RCA119) kasutavad puhta töötubade rangete nõuete täitmiseks silikoonivaba valemit. Ruichen Seals on aastaid alati suunatud "täpsele kohanemisele ja pikaajalisele kaitsele". RCA-seeria kaudu aitab see klientidel toime tulla selliste väljakutsetega nagu tolmu sissetung, õli leke ja kõrge temperatuuriga korrosioon, pakkudes seadmete tõhusaks kasutamiseks usaldusväärseid garantiisid.
Tooteomadused ja rakendused:
Peamine rakendus: õlisilindri tavaline tolmukindel
Eelised: tolmu tihendi pööramise tihendid on lihtne paigaldada, suurepärase hõõrdevastase ja tolmukindla efektiga. Need ei liigu õõnsuses vastupidises suunas ja tihendirõnga ja tolmukindla rõnga vahel ei avane rõhu.
Materjal: polüuretaan, kumm
Konkreetsed rakendusalad:
Üldine tolmukindel (RCA101 ~ 105/113/114): kasutatakse laialdaselt tehniliste masinate ja automatiseerimisseadmetes tolmu sissetungimiseks.
Rasked ja hooldusstsenaariumid (RCA103/106/108): Skeleti tugi ja ääriku kinnitamise kujundus sobivad suure koormusega stsenaariumide jaoks, näiteks kaevandusmasinate ja vana silindri muundamise jaoks.
Täpsus ja karm keskkond (RCA115 ~ 119): pooljuht, toit ja ravimid ning muud tööstusharud, vastavad hiiliva, madala hõõrdumise ja korrosioonikindluse nõuetele.
Mitmestandardne ühilduvus: RCA107 toetab Briti seadmeid ja RCA seeria hõlmab valikuprotsessi lihtsustamiseks täielikult ISO 6195 standardsoone.

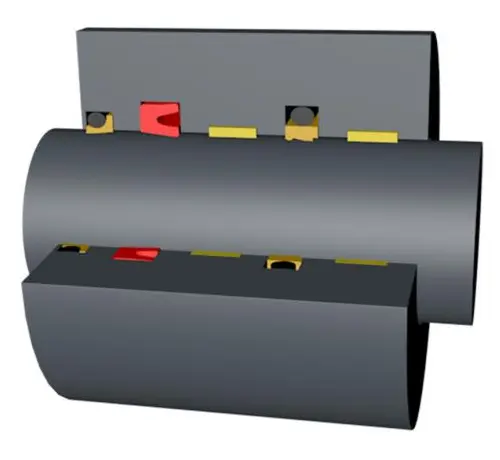

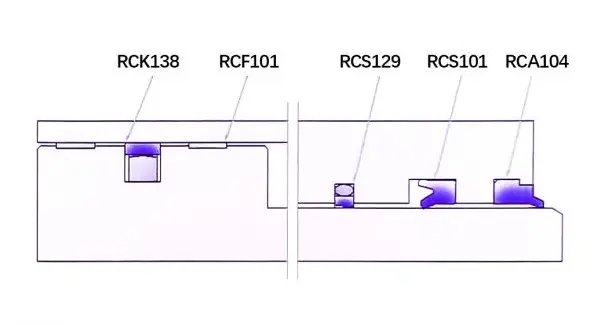

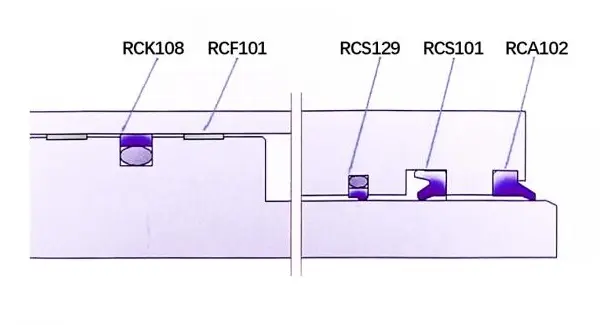

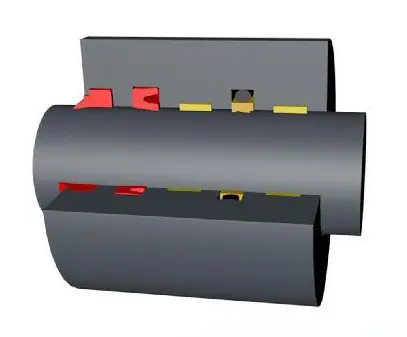

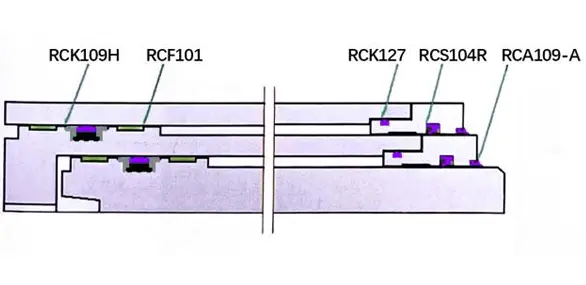

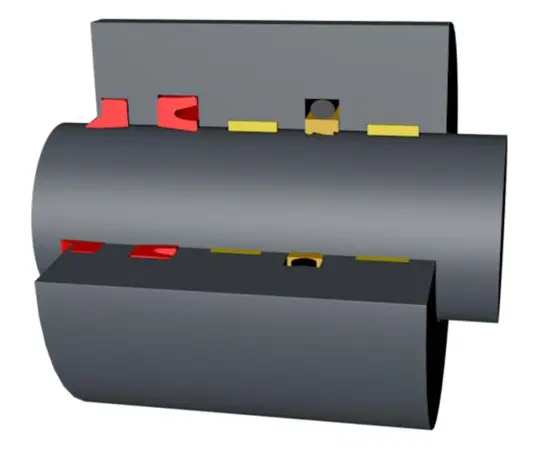

Tihendusrakendus ja silindri kujundus
Raske tööstus: tööstuse näited: rasked tööriistad (sepistamismasinad, hüdraulilised pressid, painutusmasinad jne), metallurgia (veerevad veskid, AGC silindrid jne), kaevandamine (hüdraulilised tugiteenused, kaevandusseadmed jne), rasked ehitusmasinad (rasked ehitusmasinad (kraanad, ekskavaatorid jne) jne)

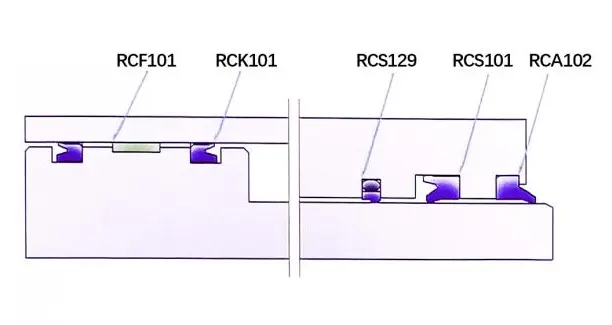

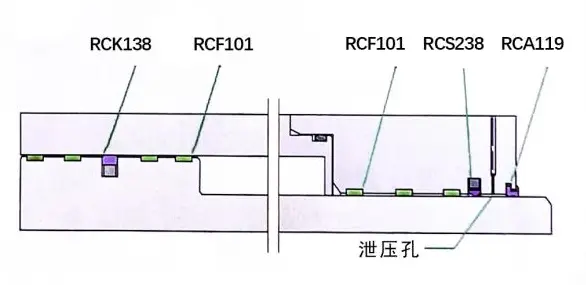

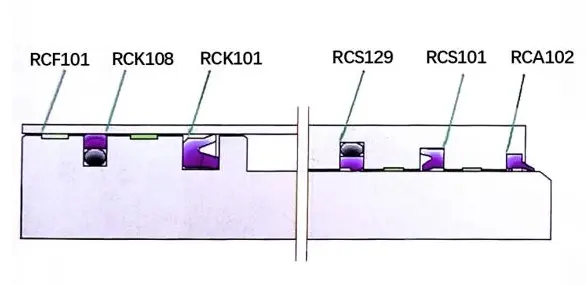

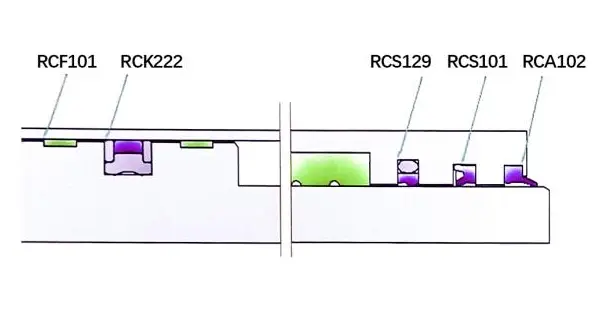

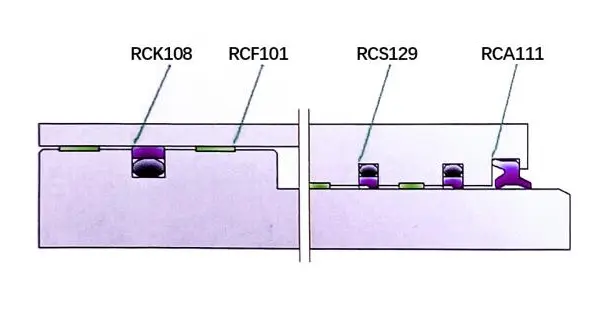

Soovitatav tihendusdisain:
Raske sepistamismasin
Metallurgia AGC
Hüdrauliline tugikolonni silindr
Hüdrauliline tugivalvur Jack
Kraana tõstesilindrit
Kraana luffingsilinder
Keskmine tööstus: tööstuse näited: tõsteseadmed, põllumajandusmasinad, kergtranspordi tööriistad, tõsteplatvormid, tööpindid (painutusmasinad, sissepritsevormimismasinad, freesimismasinad jne), kahveltõstukid, kahvlid

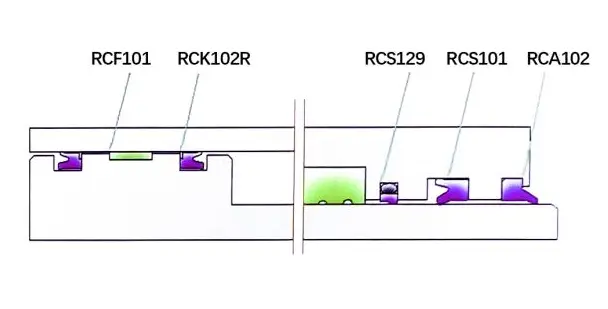

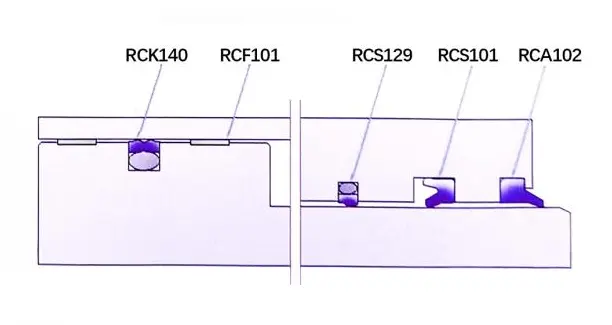

Soovitatav tihendusdisain:
Painutusmasin
Kalluti tõstmise seade
Põllumajandusmasinad
Tõsteplatvorm
Kerge tööstus: tööstusharu näited: tööpinkide tööriistad, kahveltõstugid, süstevormimismasinad, põllumajandusmasinad, balerid

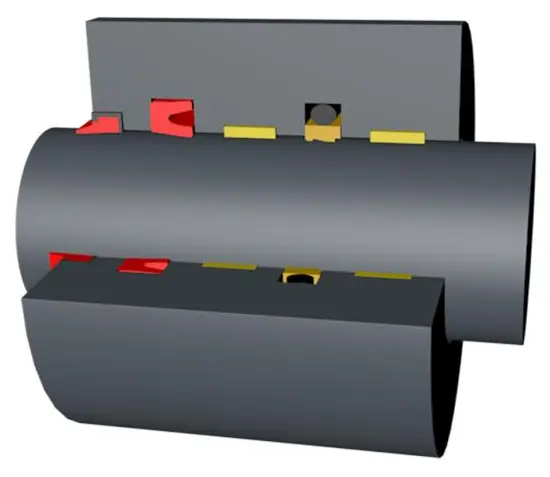

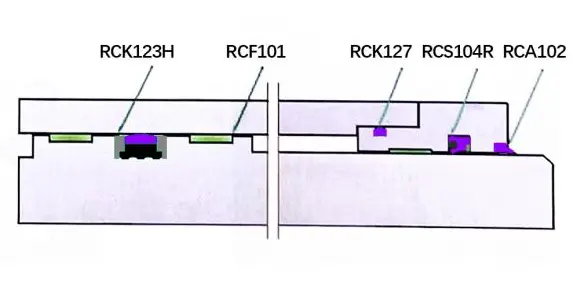

Soovitatav tihendusdisain:
Väike tõste
Süstimisvormimismasin

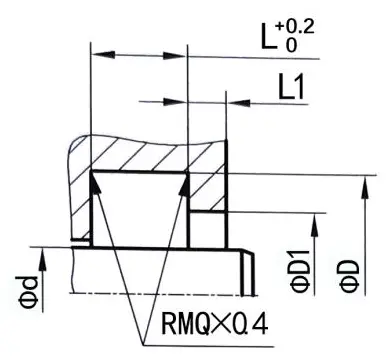

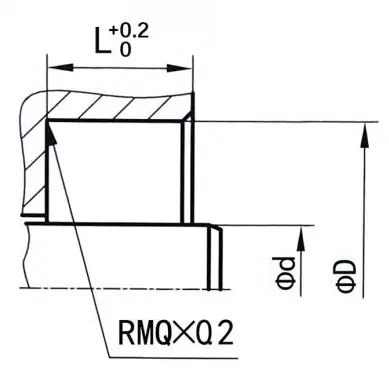

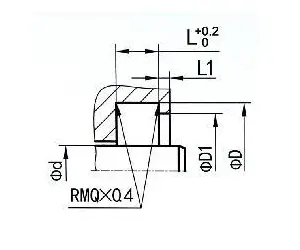

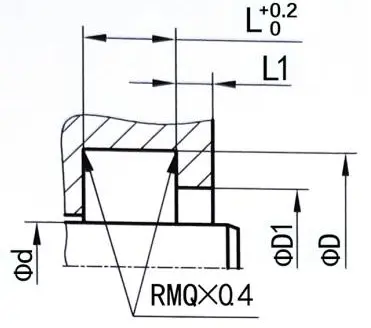

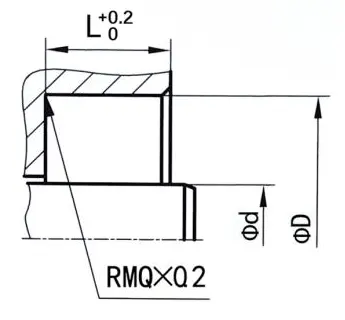

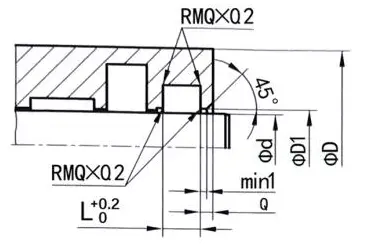

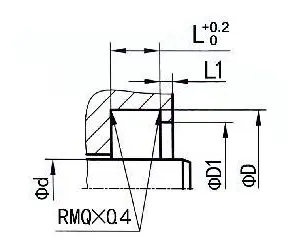

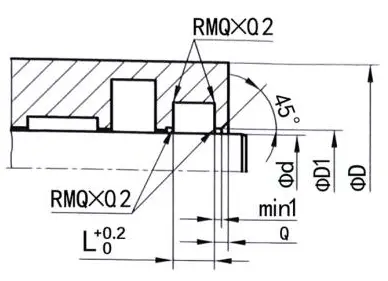

Tolmutihend soon

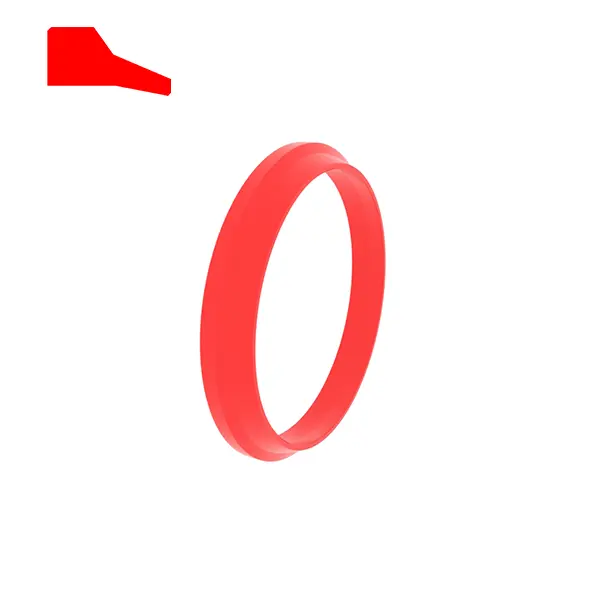

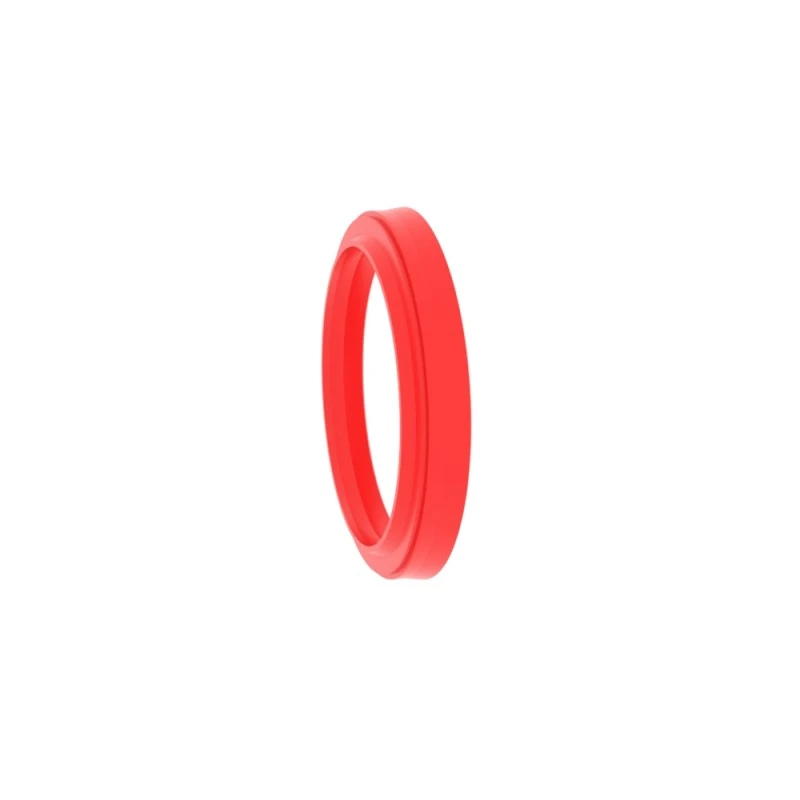

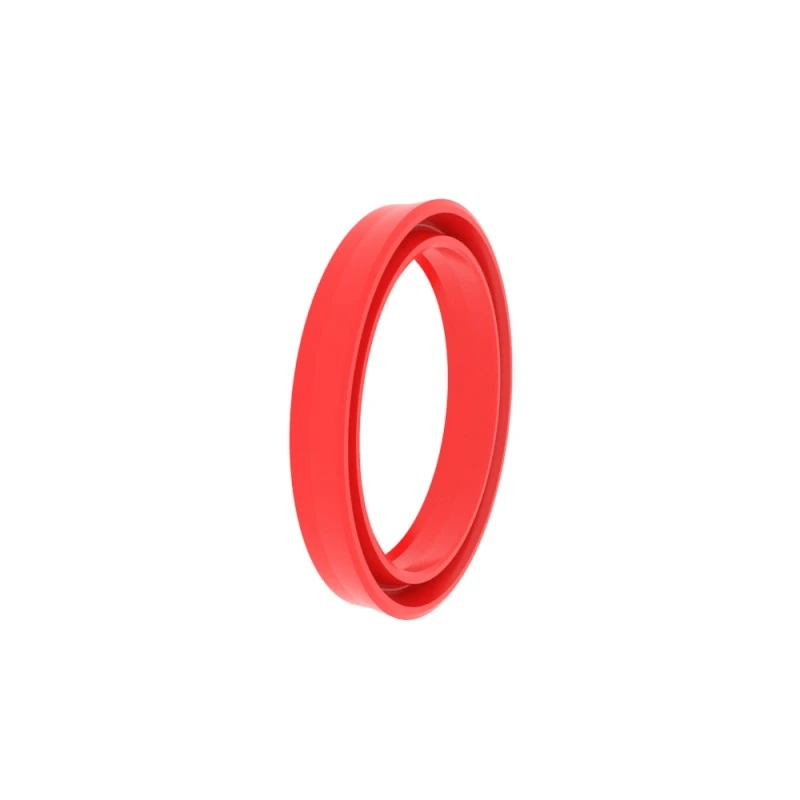

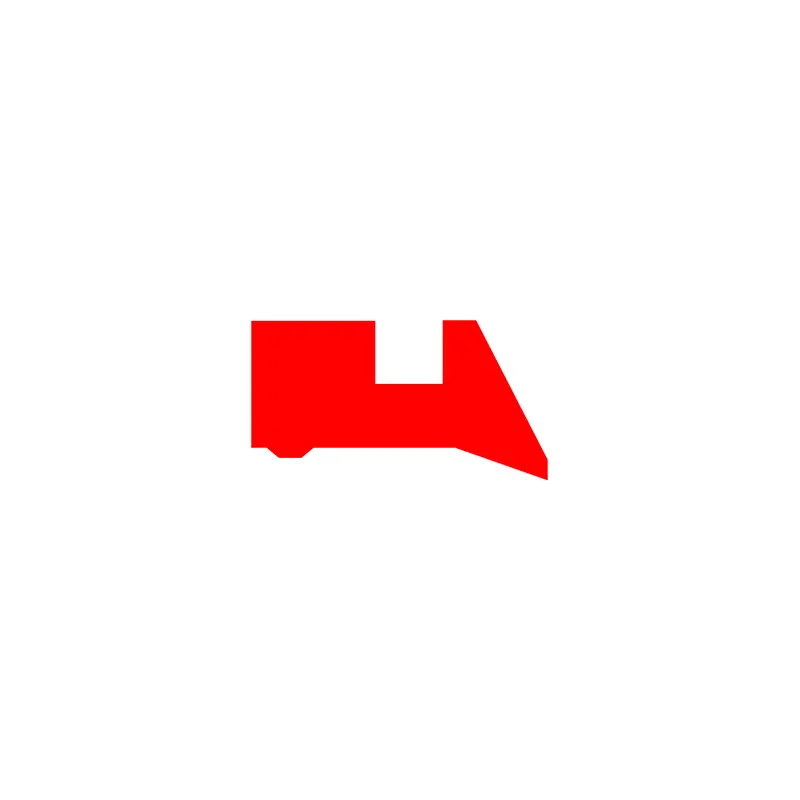

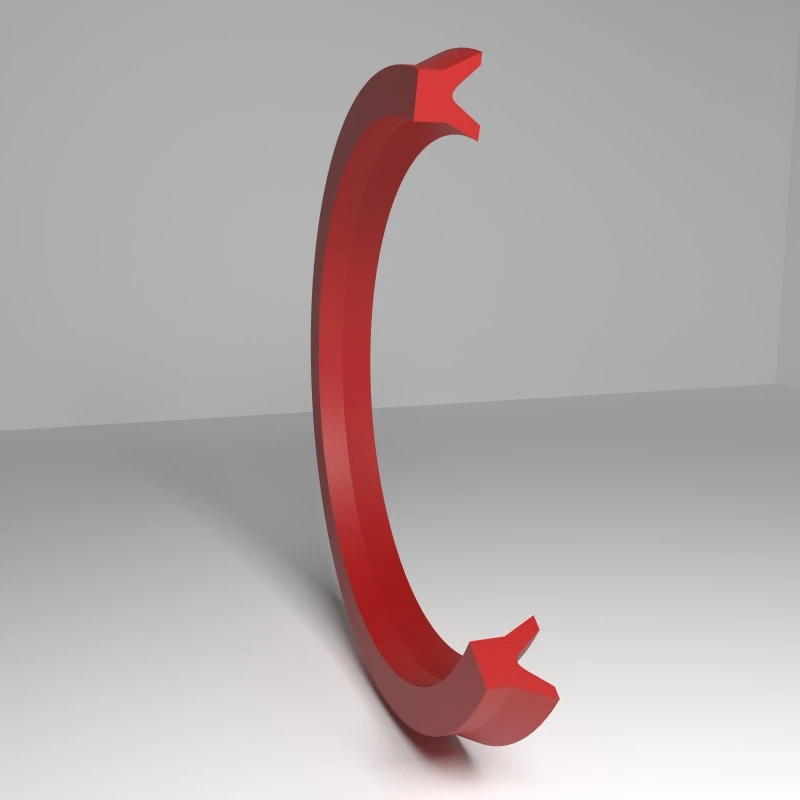

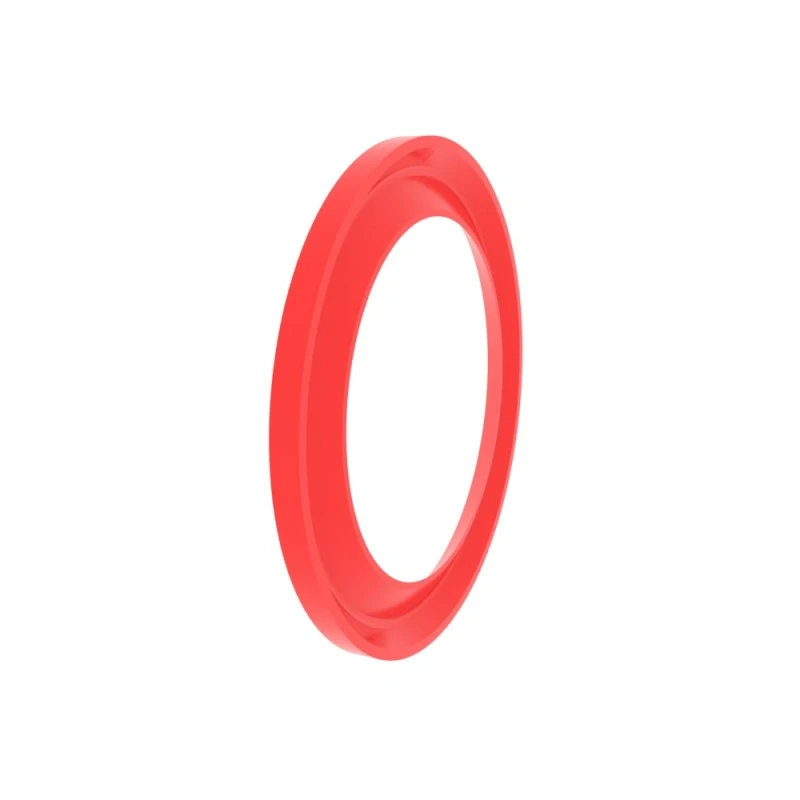

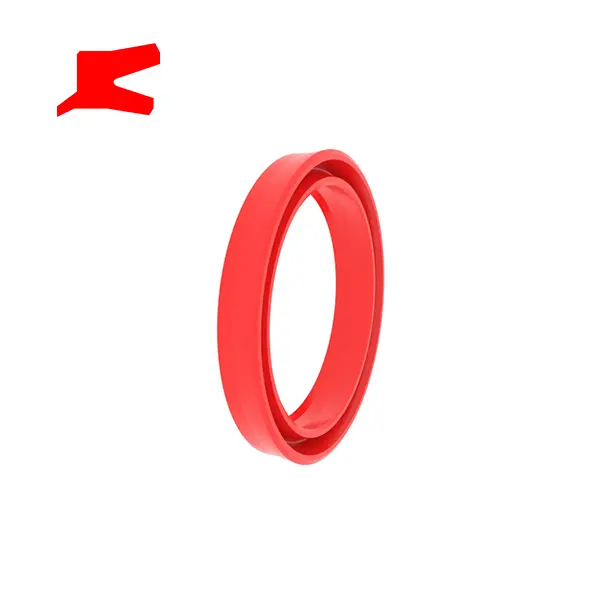

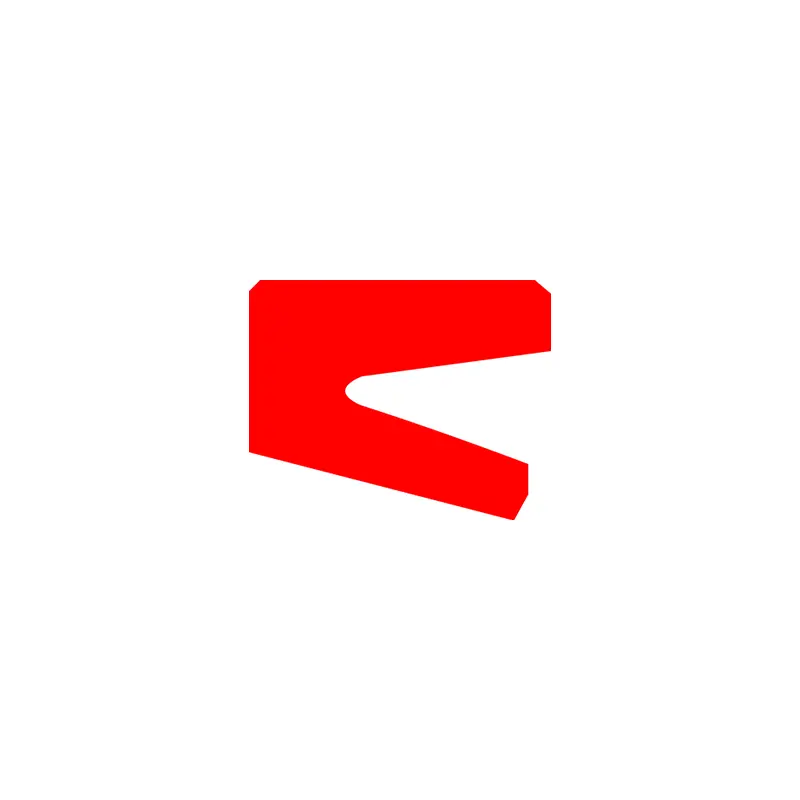

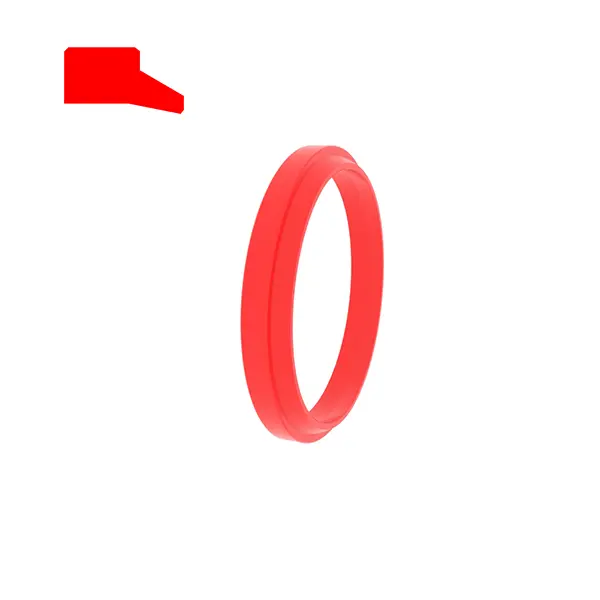

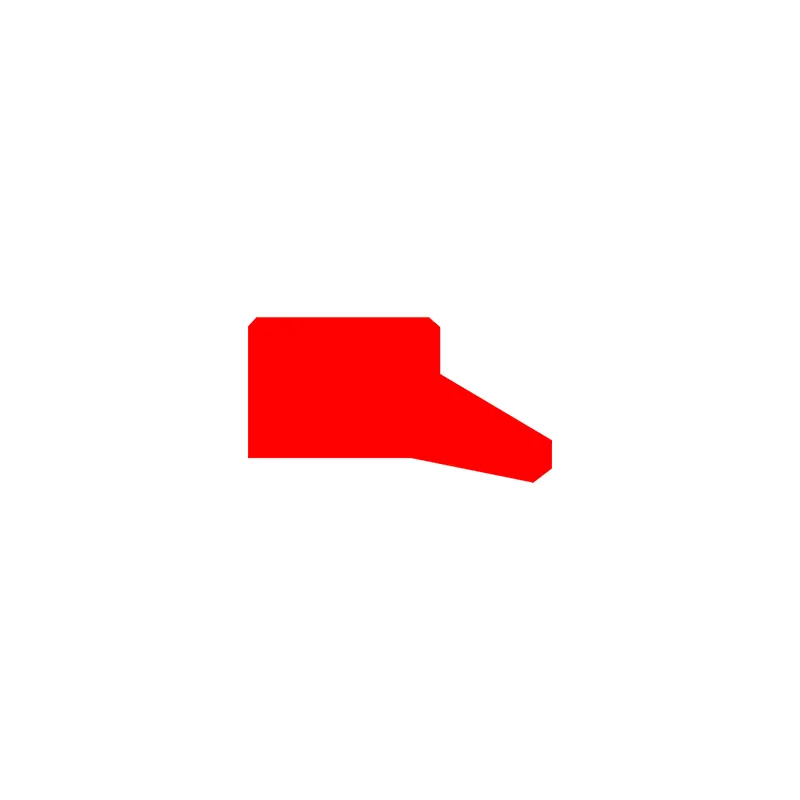

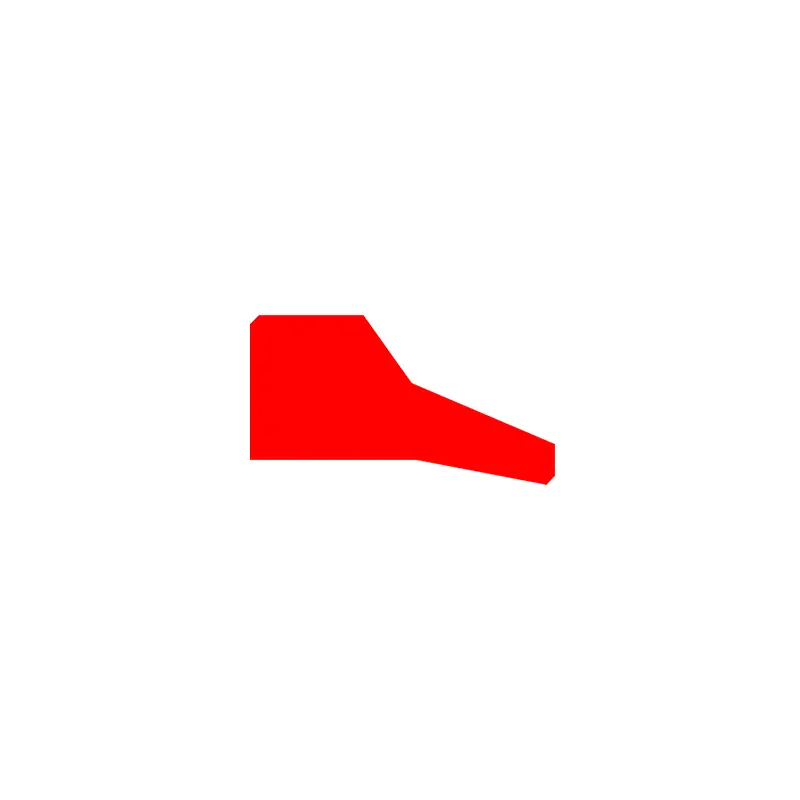

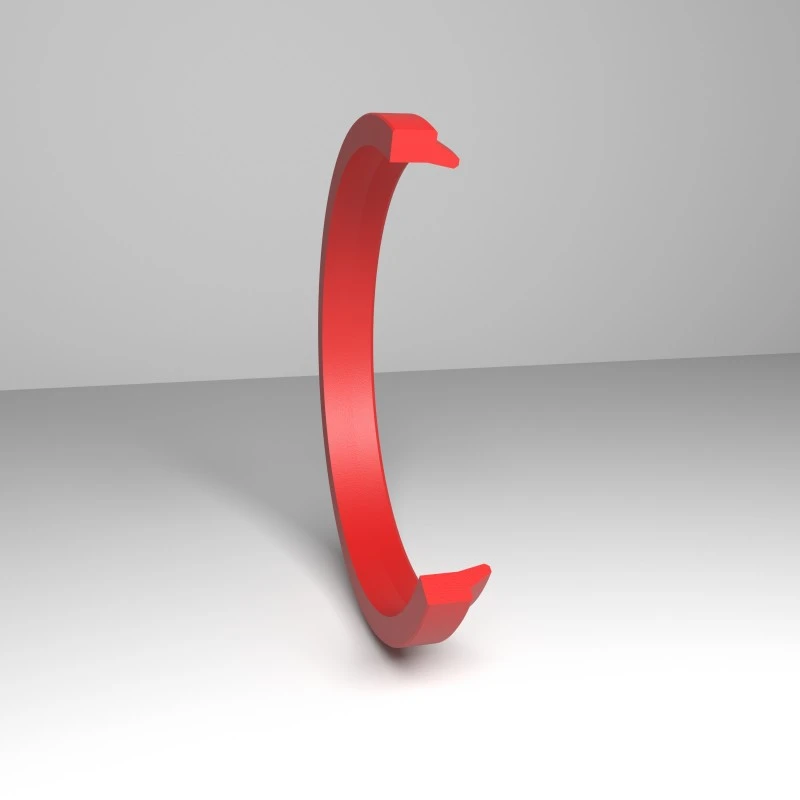

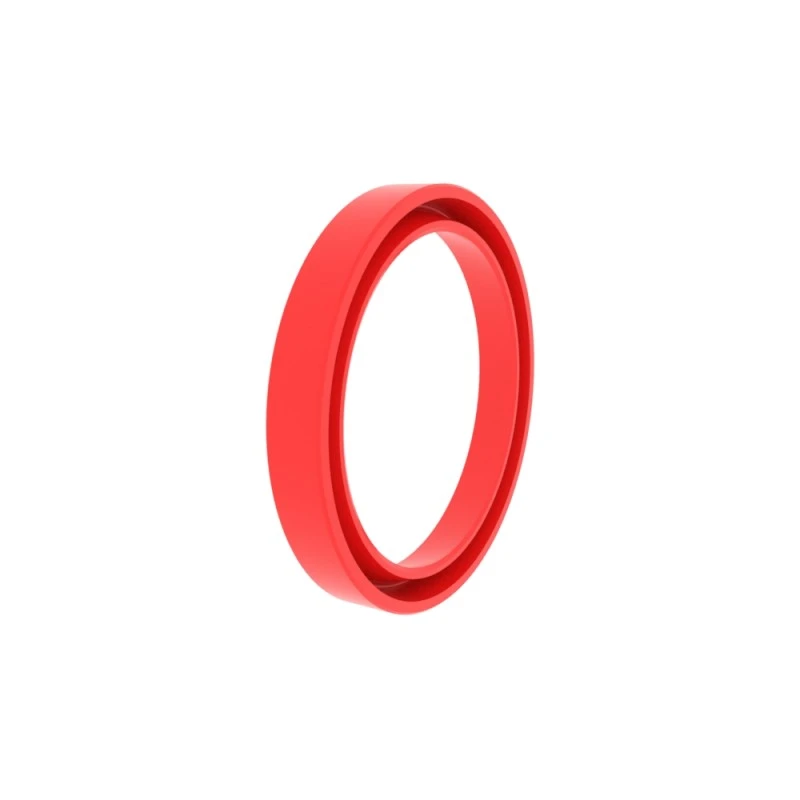

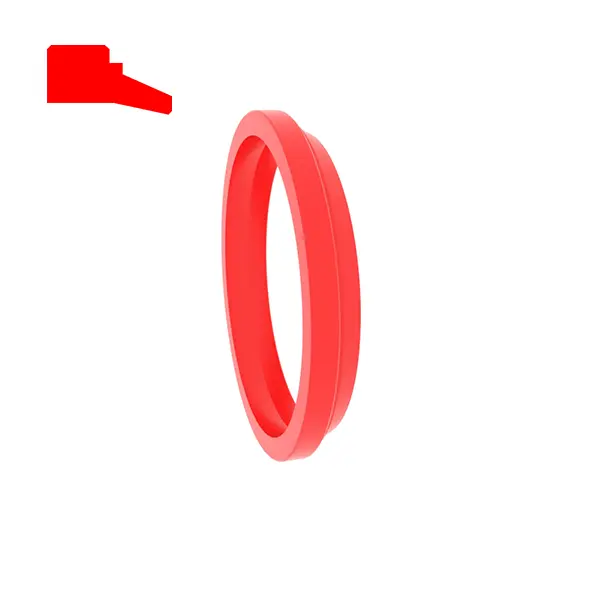

RCA101
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
H ...... Tolmutihendi täielik kõrgus
| Pinnaviimistlus | R tmax (μm) | RA (μM) |
| Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Soone põhi Soone pool | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiili tugi pikkuse suhe | 50%-95% |
|
| Tolerants | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tellimisnäide
Mudel: RCA101
Soone suurus: 100x108x4/7
Materjal: RC-PU-H
Tihenditüüp: RCA101, RCA104
Peamine rakendus: õlisilindrite standardtolmukaitse
Eelised: lihtne paigaldamine, suurepärane hõõrdumisvastane ja tolmukindel efekt, õõnsuses vastupidine vastane, rõhku ei avaneta tihendusrõnga ja tolmurõnga vahel.
Materjal: polüuretaan, kumm
| SEAL Groove näited | Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) | |||||||
 |
RCA101
|
ΦD | ΦD | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

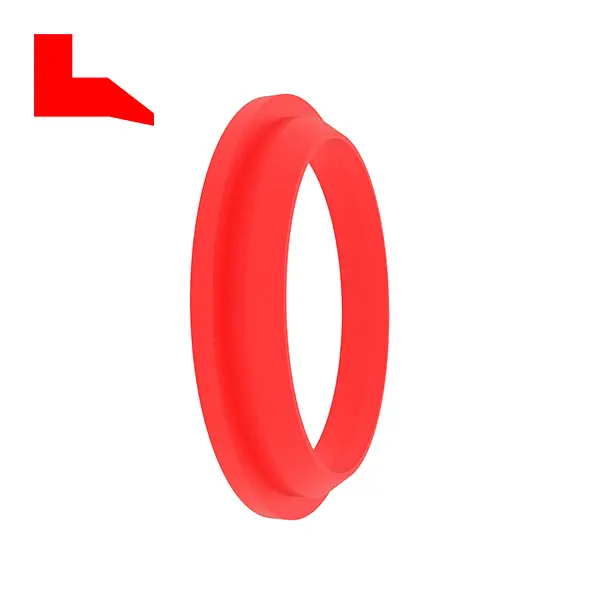

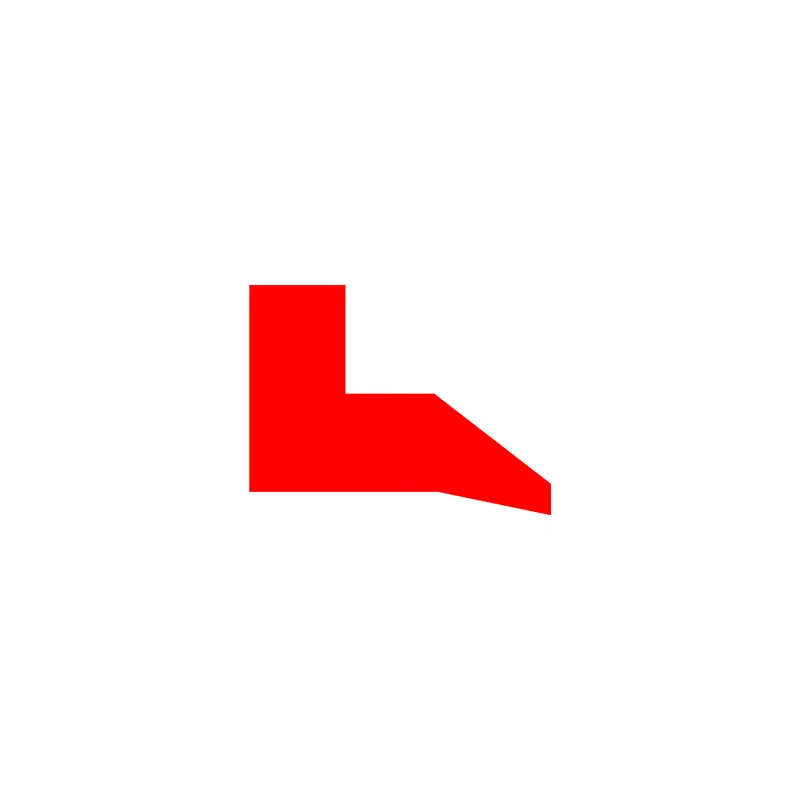

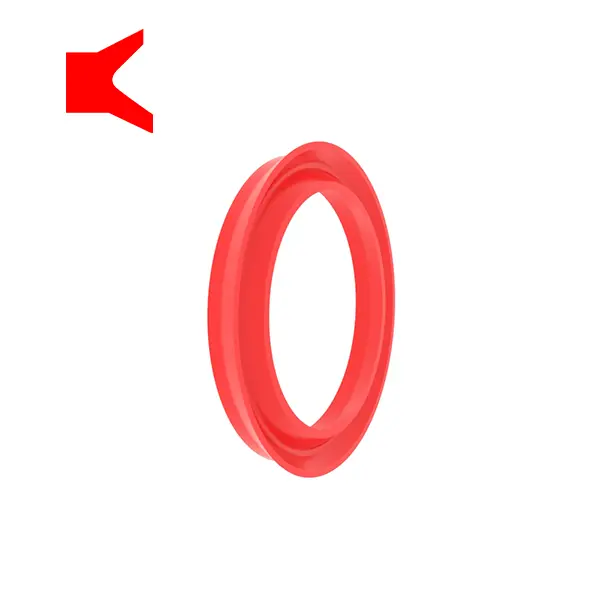

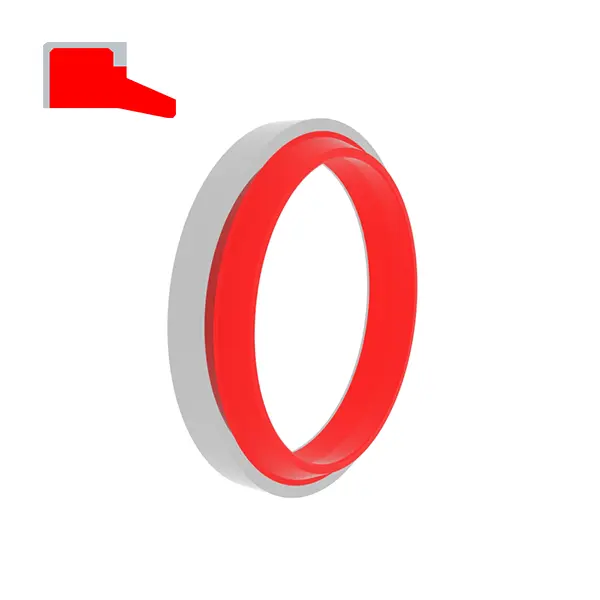

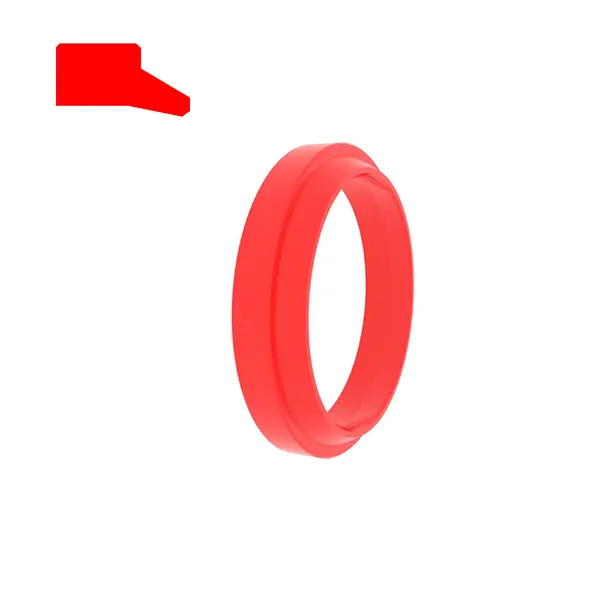

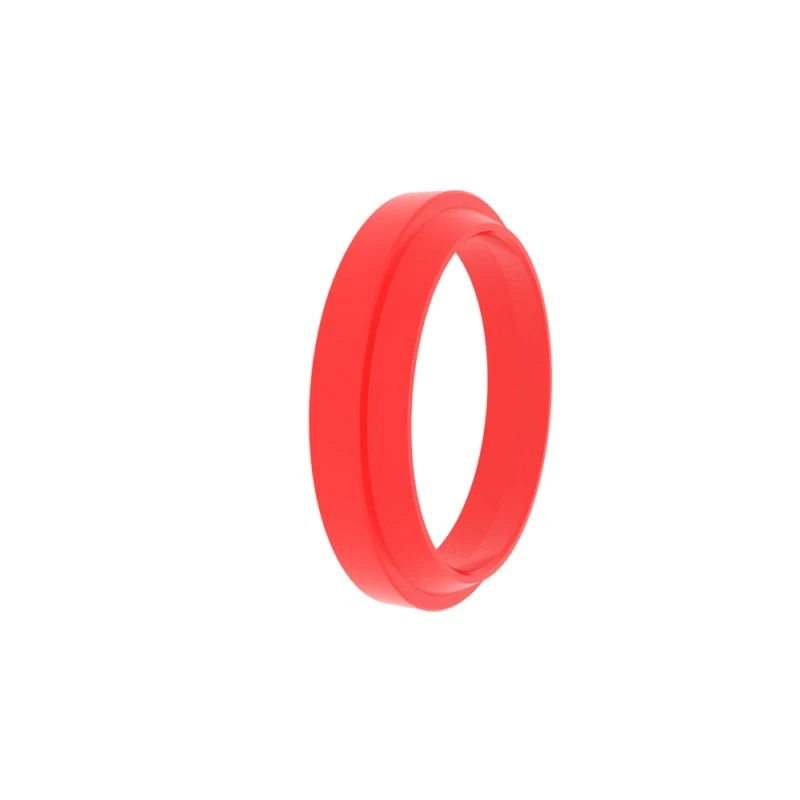

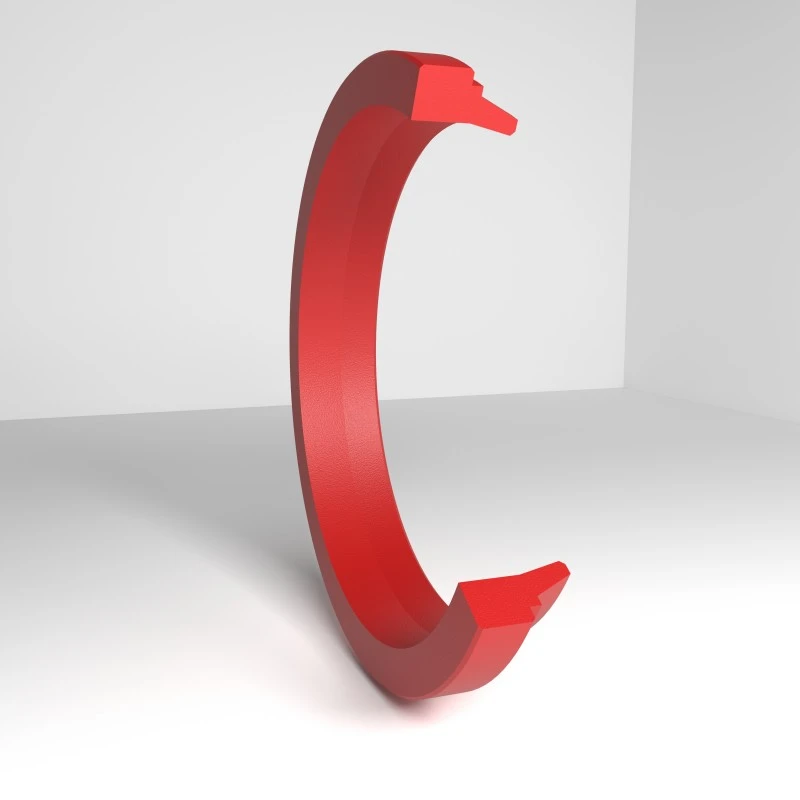

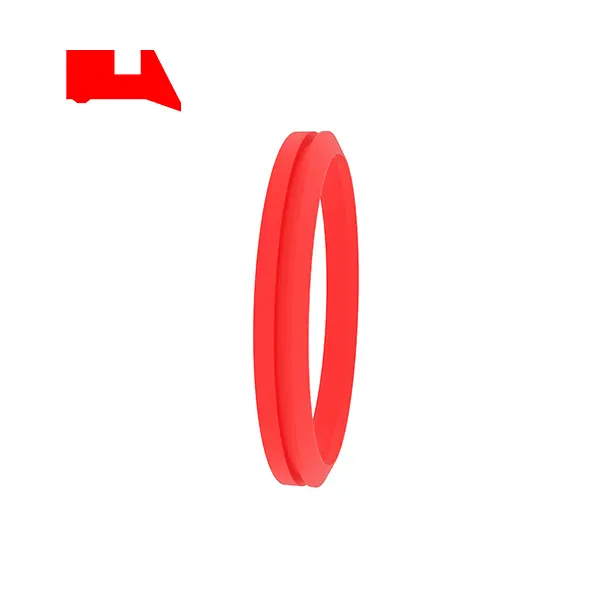

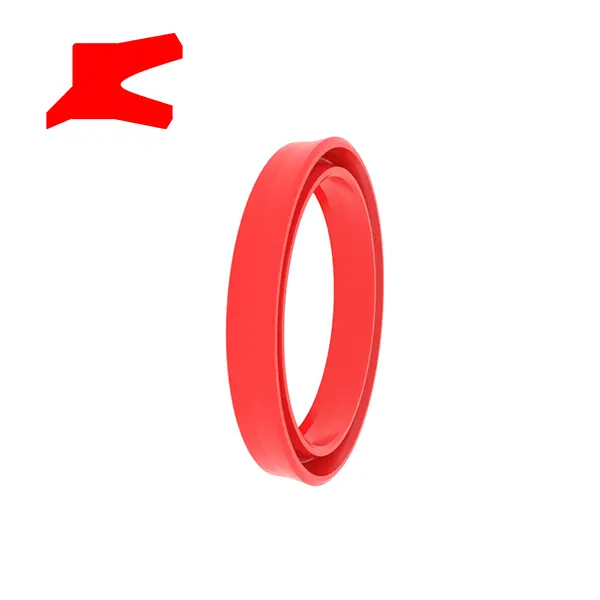

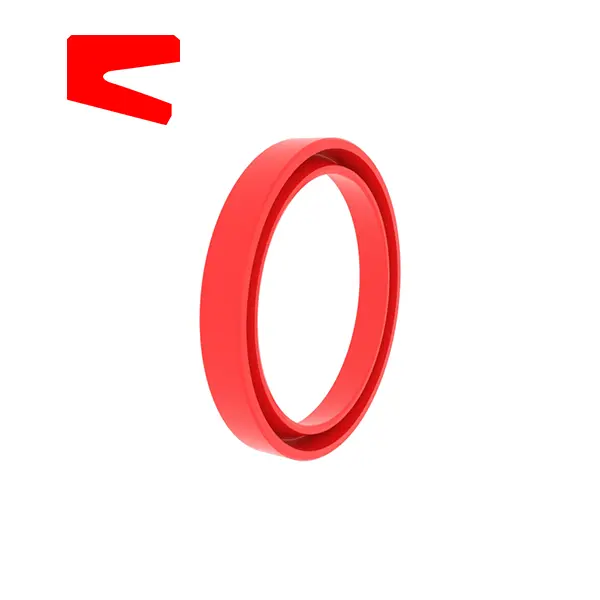

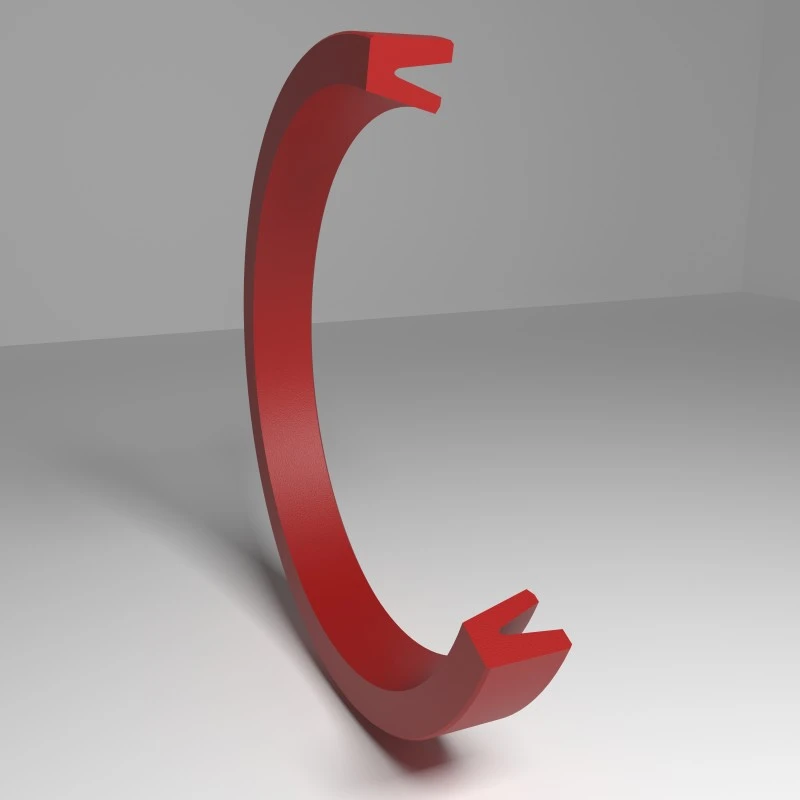

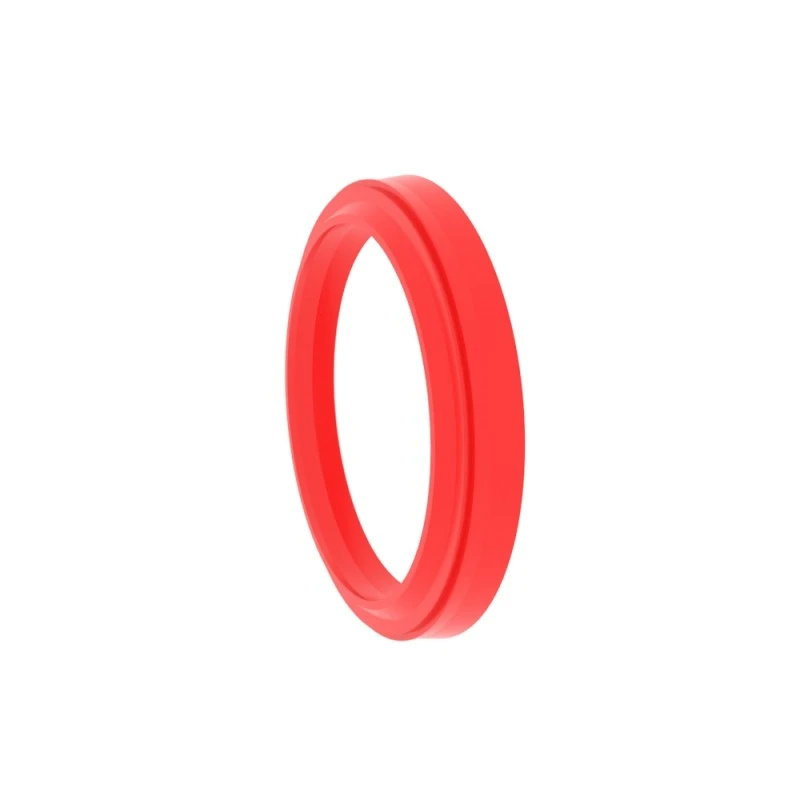

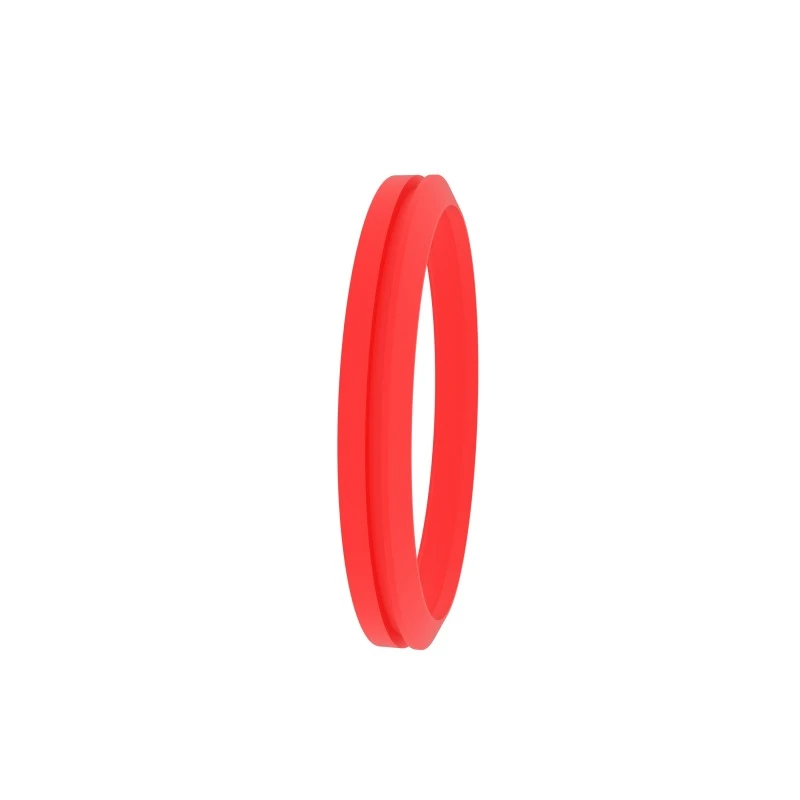

RCA102
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
H ...... Tolmutihendi täielik kõrgus
| Pinnaviimistlus | R tmax (μm) | RA (μM) |
| Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Soone põhi Soone pool | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiili tugi pikkuse suhe | 50%-95% |
|
| Tolerants | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tellimisnäide
Mudel: RCA102
Soone suurus/tolmu tihendi kõrgus: 100x115x8,5
Materjal: RC-PU-H
Tihenditüüp: RCA102, RCA105, RCA211
Peamine rakendus: kasutatakse peamiselt libisevate kombinatsiooni tihenditega
Eelised: hea hõõrdetulemus, RCA211 kahesuunaline pitser
Materjal: (ülikõrge kõvadus) polüuretaan, kumm
| SEAL Groove näited | Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) | |||||||
 |
RCA102
|
ΦD | ΦD | FD1 | L | L1 | H | |
|
RCA105
|
6-49,9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99,9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

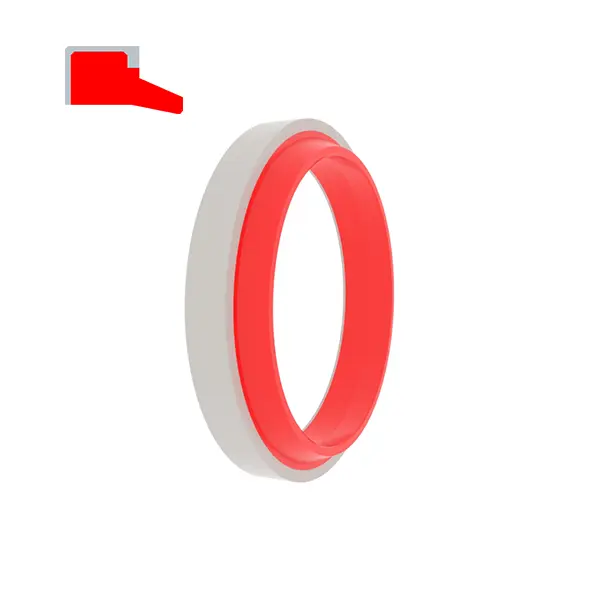

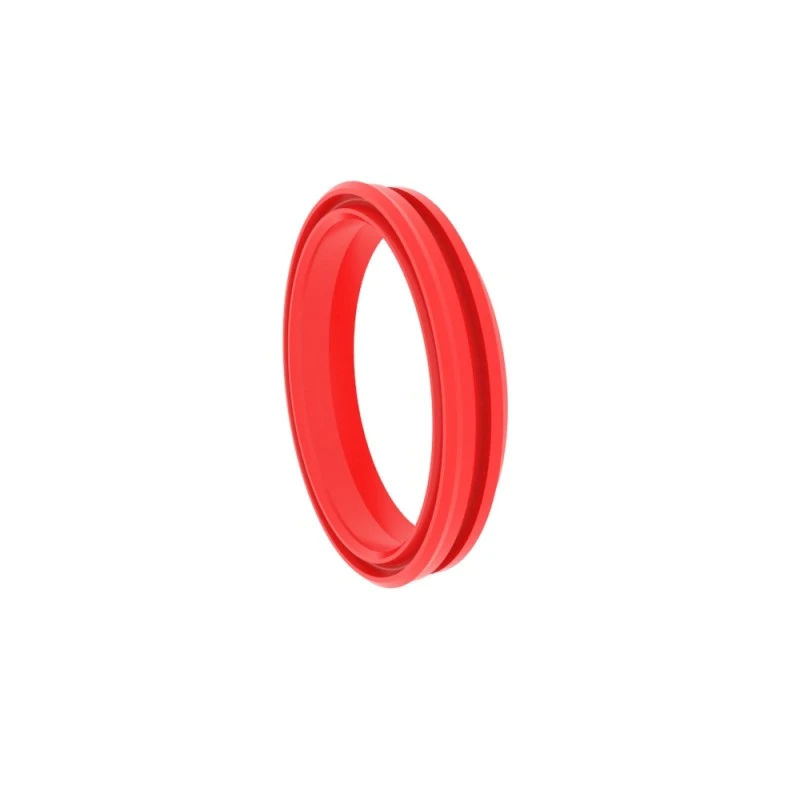

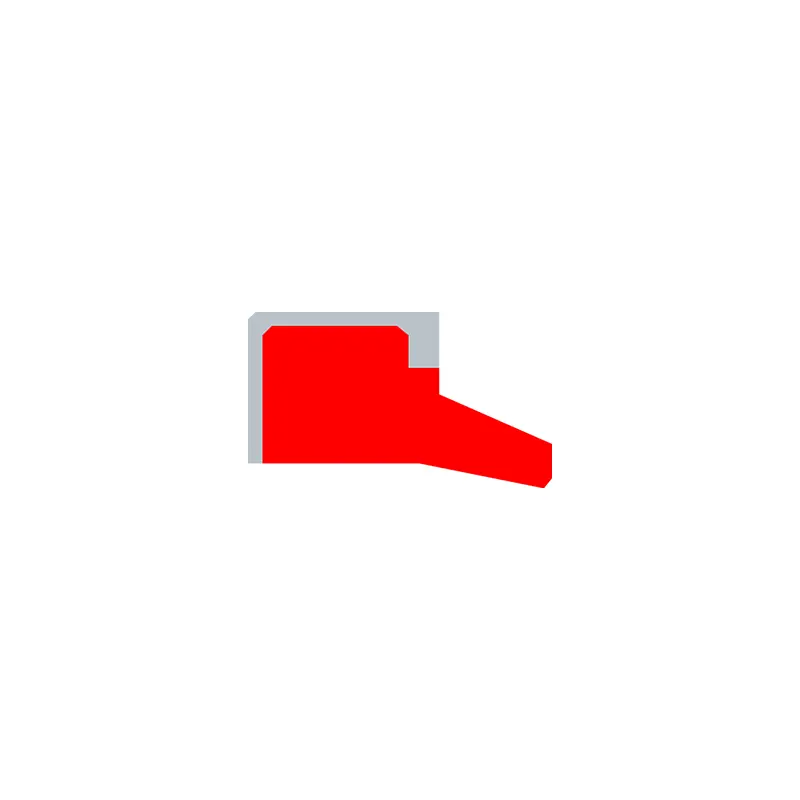

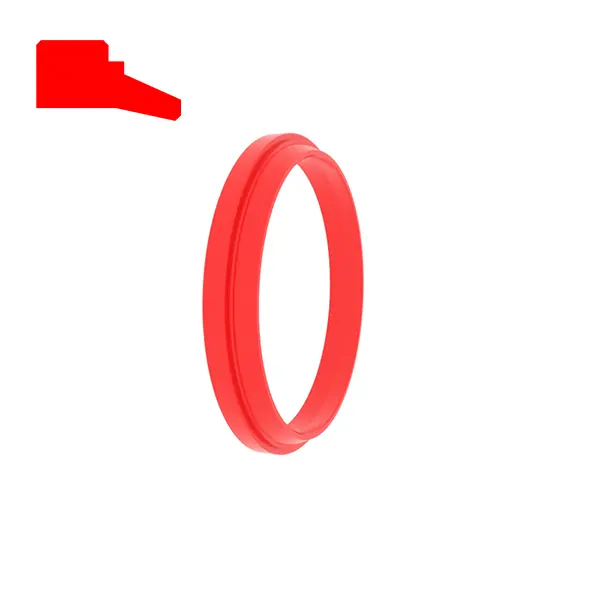

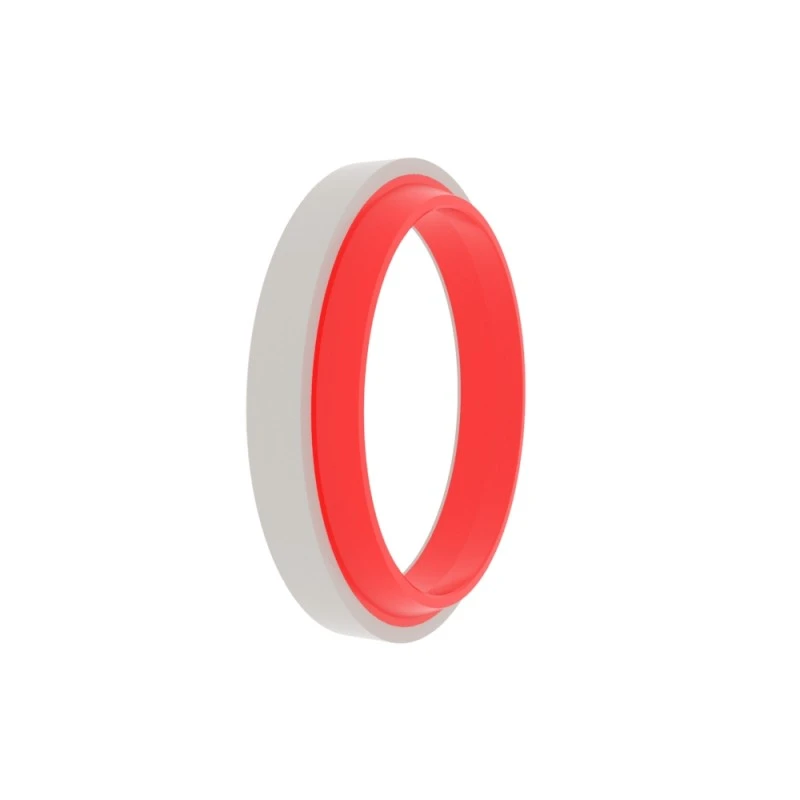

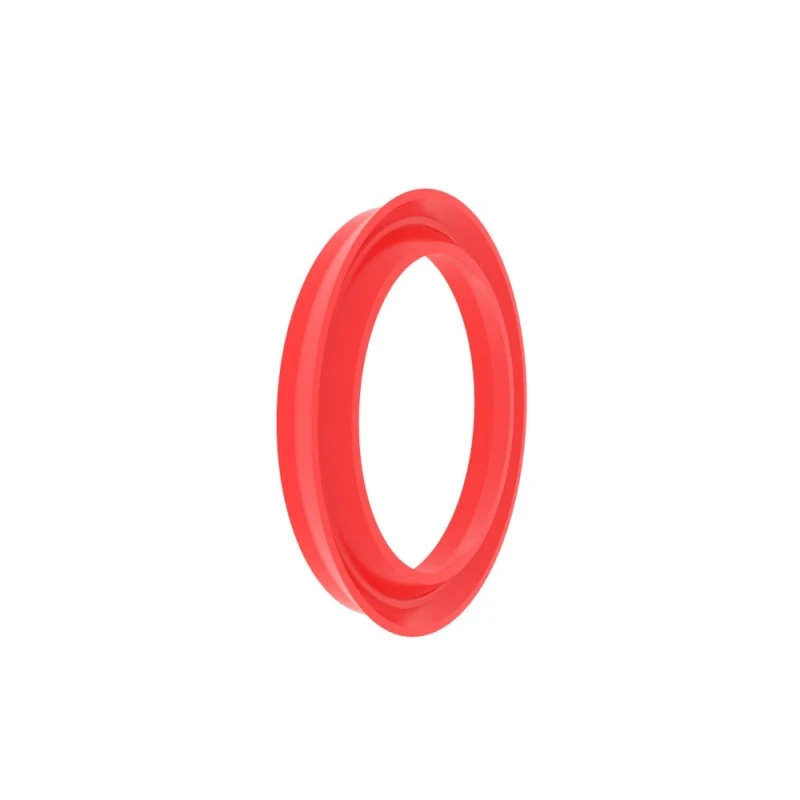

RCA103
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
H ...... Tolmutihendi täielik kõrgus
| Pinnaviimistlus | R tmax (μm) | RA (μM) |
| Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Soone põhi Soone pool | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiili tugi pikkuse suhe | 50%-95% |
|
| Tolerants | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tellimisnäide
Mudel: RCA103
Soone suurus/tolmu tihendi kõrgus: 100x115x9/12
Materjal: RC-PU-H+POM
Tihenditüüp: RCA103, RCA106
Peamine rakendus: standardsed silindrid ja avatud sooned
Eelised: hõõrdumisvastane jõudlus on hea ja tugirõngas takistab oksüdatsiooni soone ja pitseri vahel ning positsioneerimine ja sobivus õõnsuses on kindlad.
Materjal: (ülikõrge kõvadus) polüuretaan + polüoksümetüleen, kumm + polüoksümetüleen
| SEAL Groove näited | Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) | |||||
 |
RCA103
|
ΦD | ΦD | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99,9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

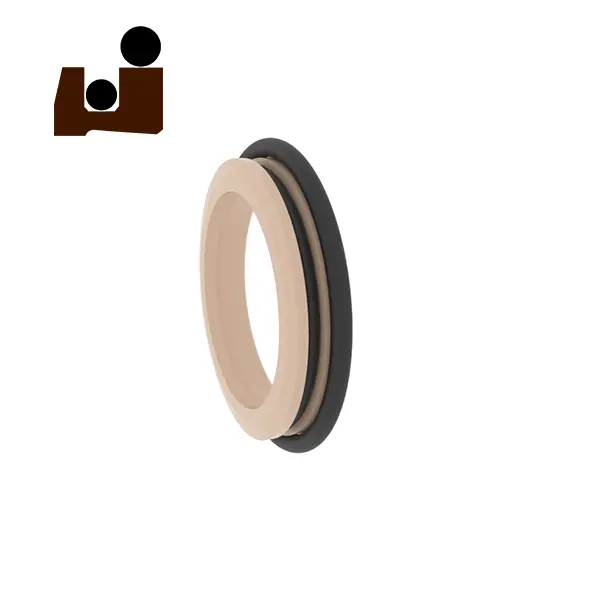

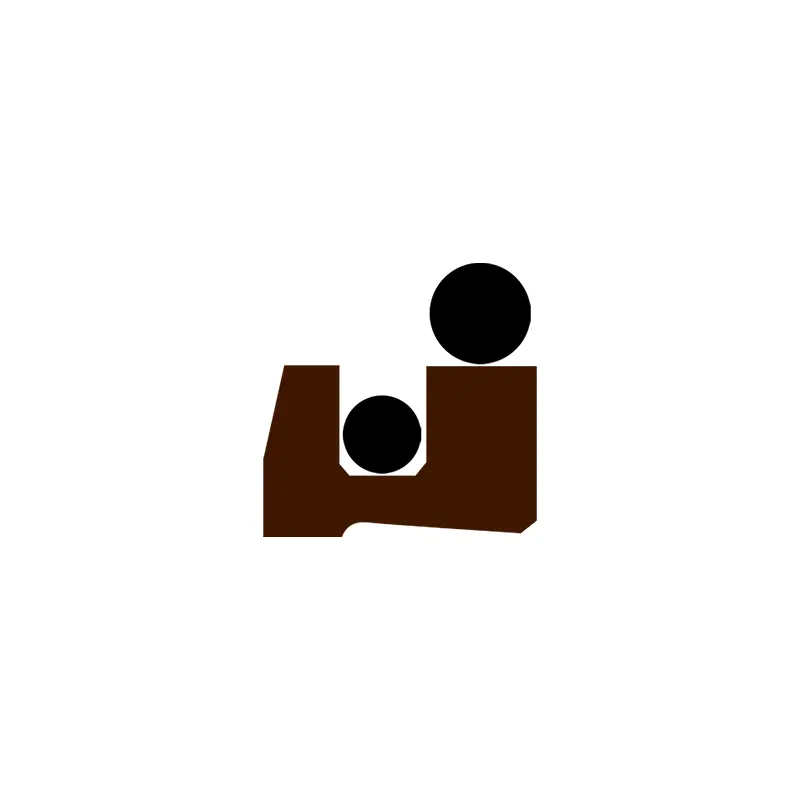

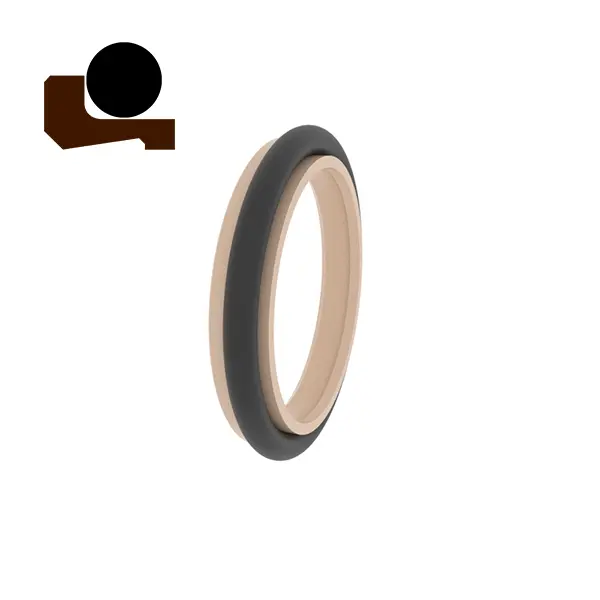

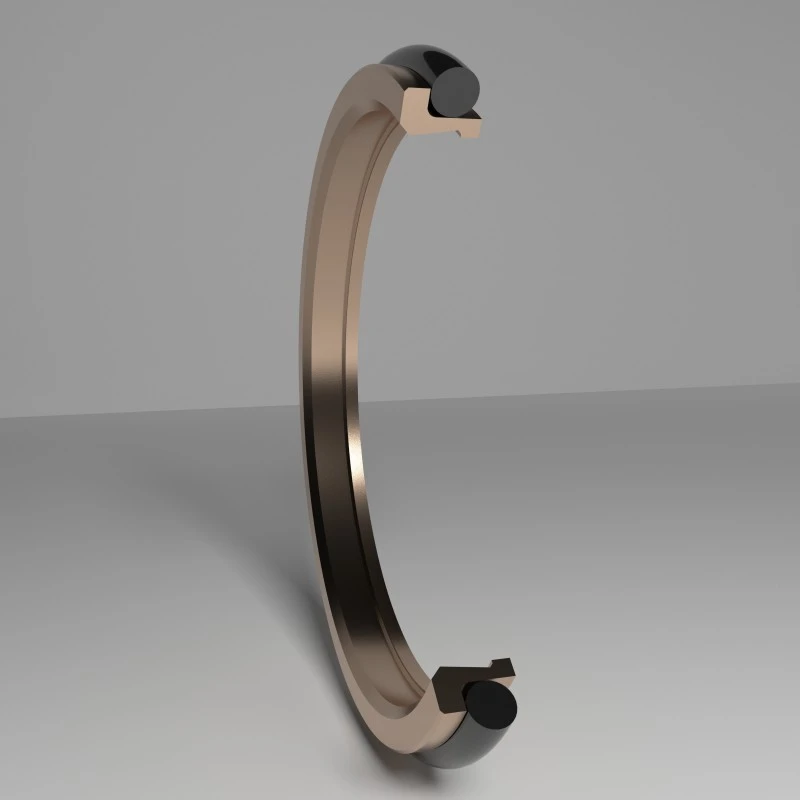

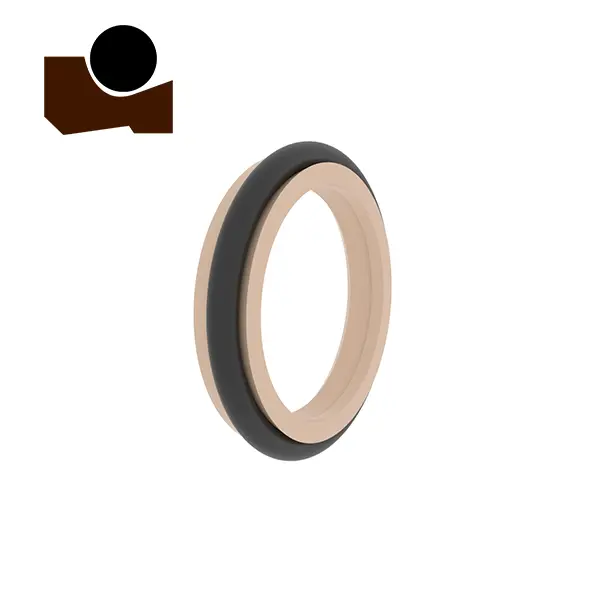

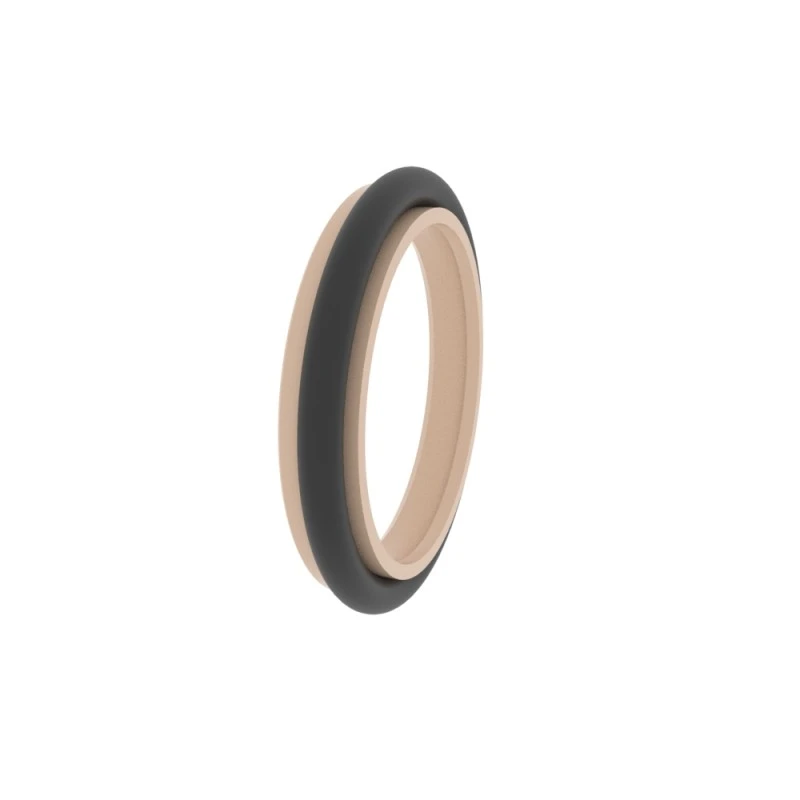

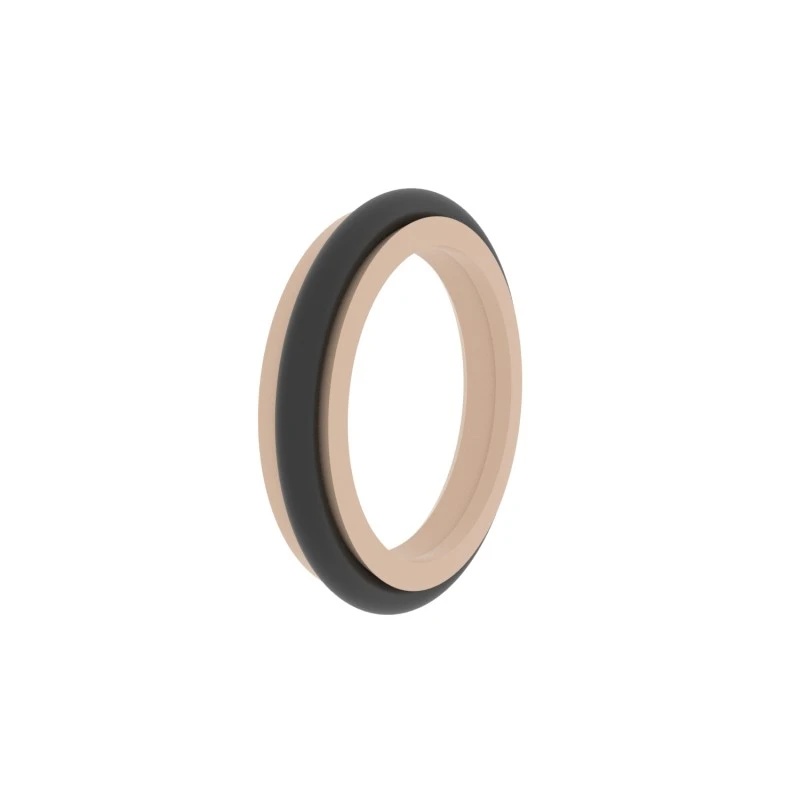

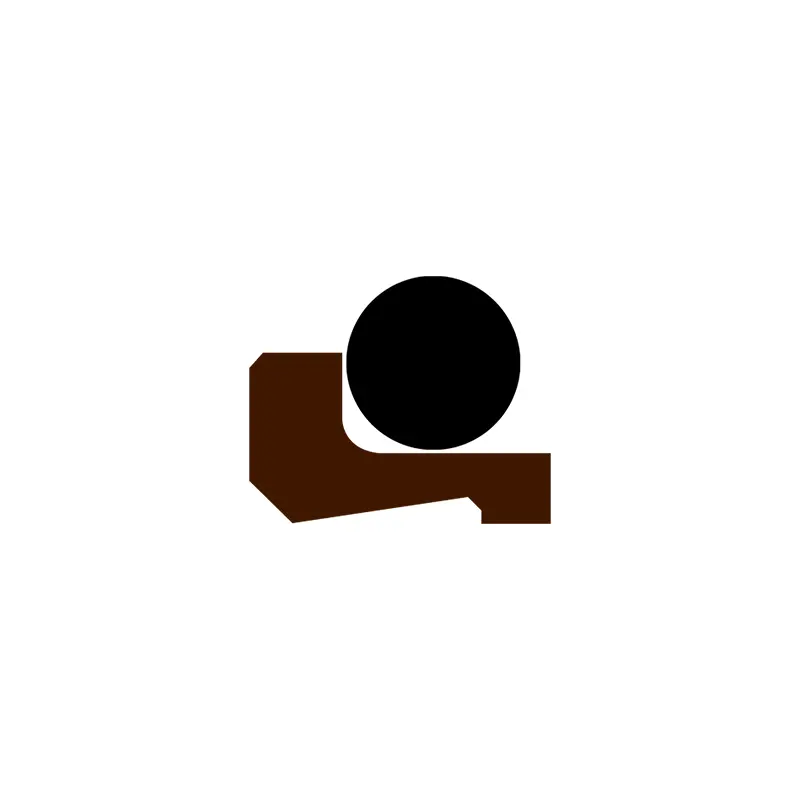

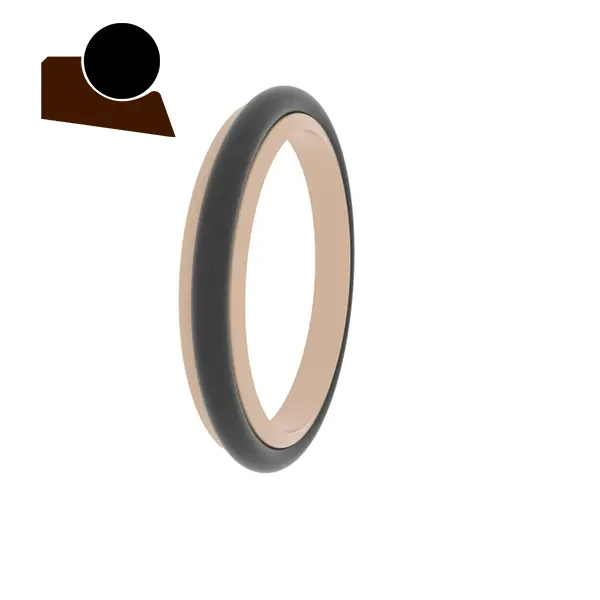

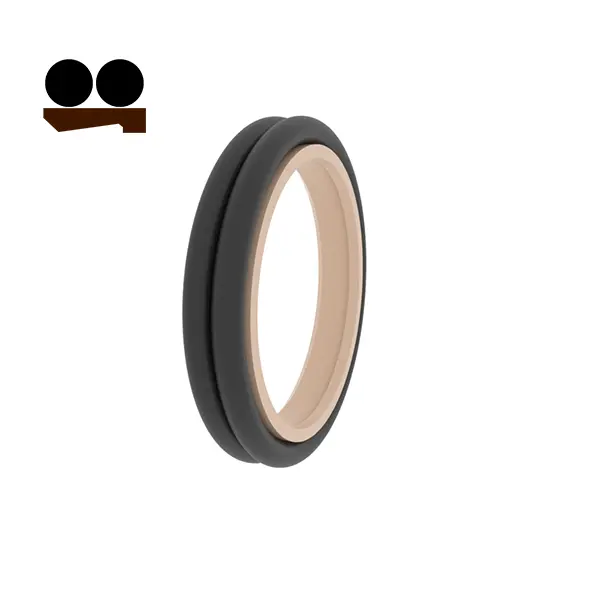

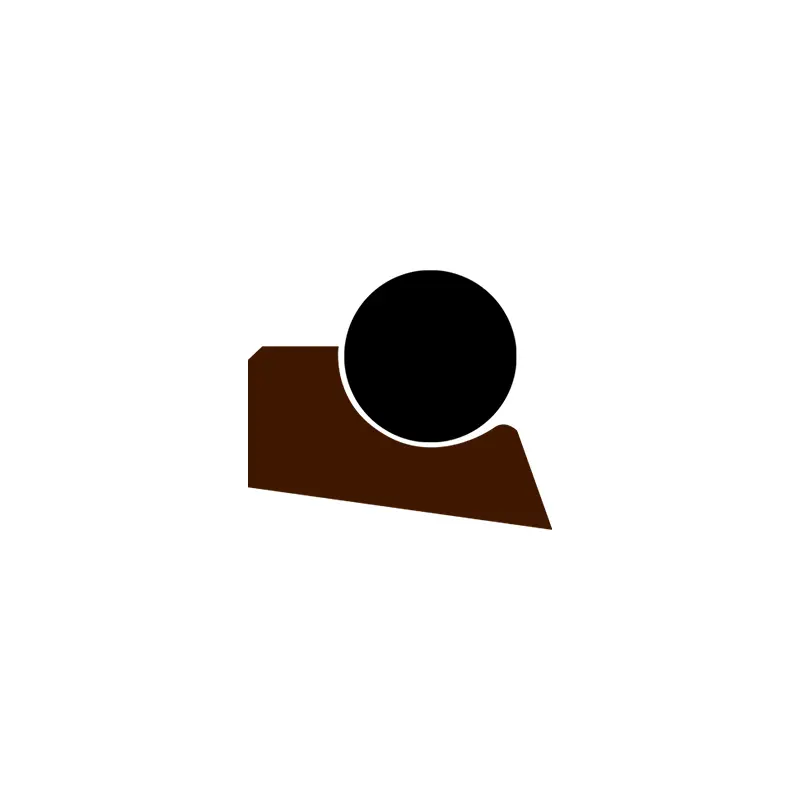

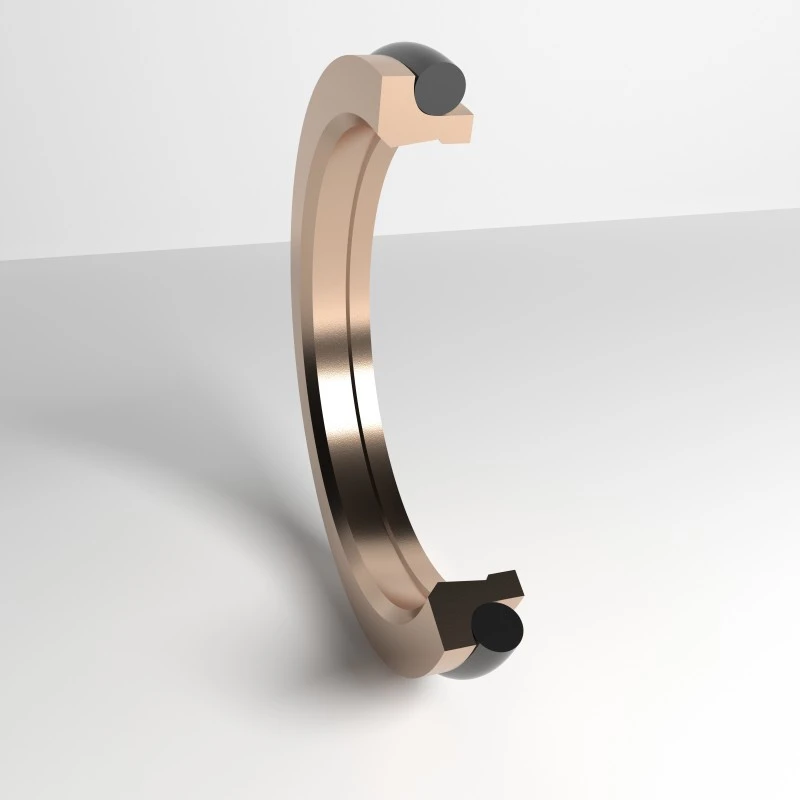

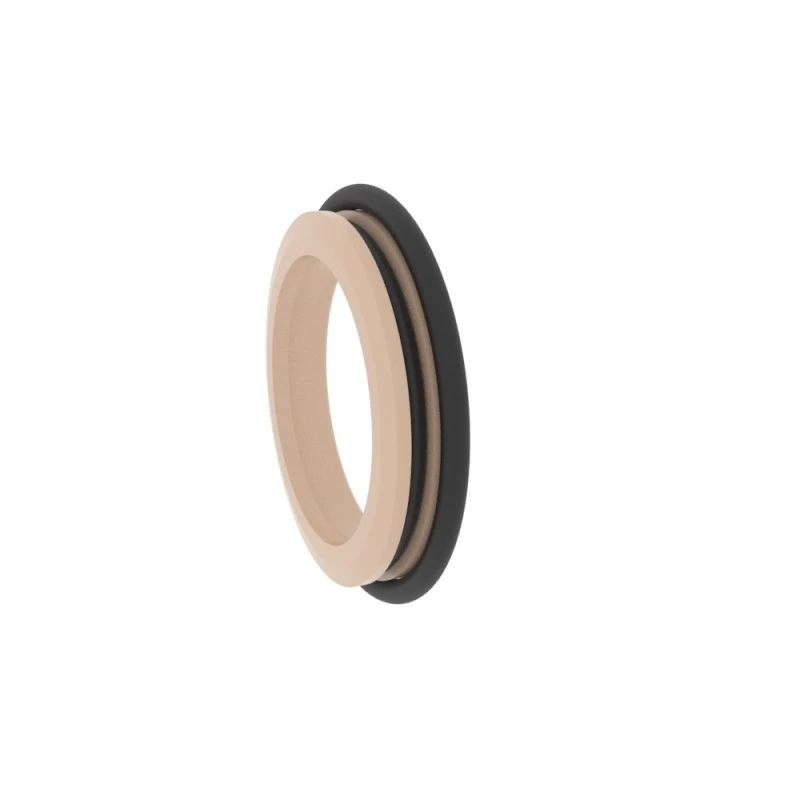

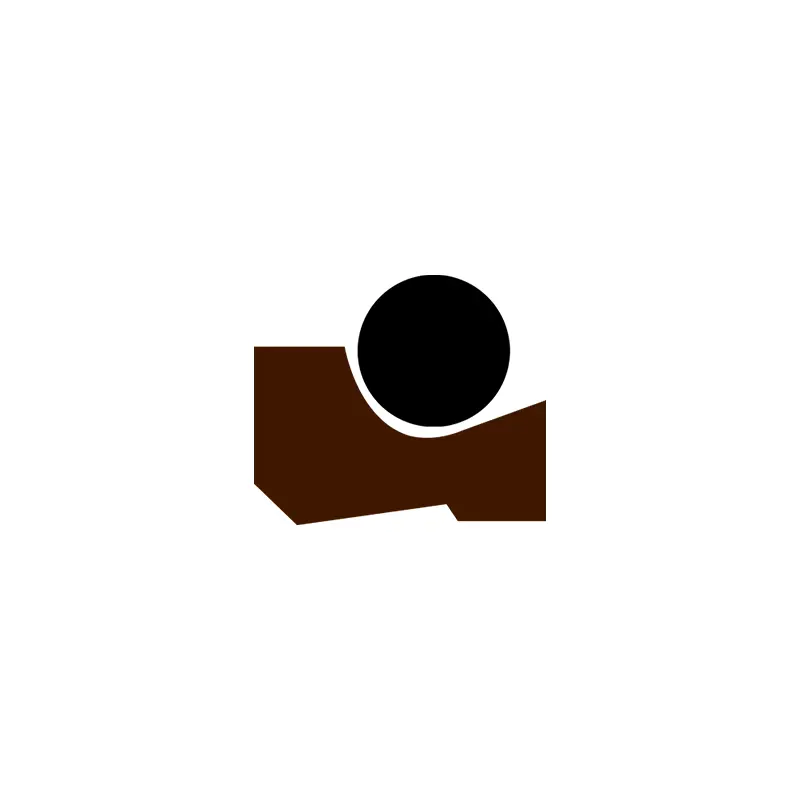

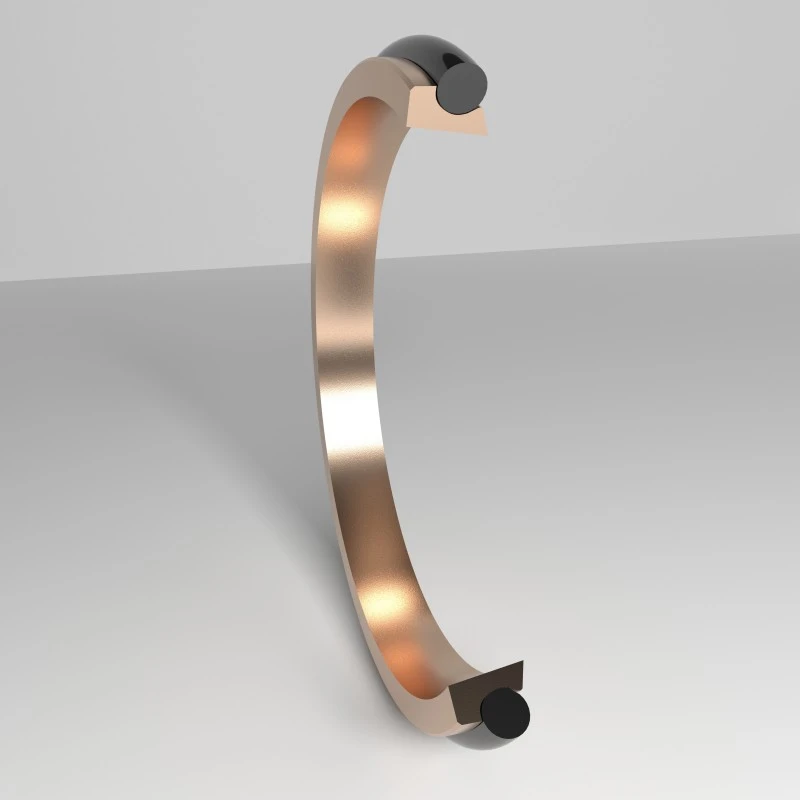

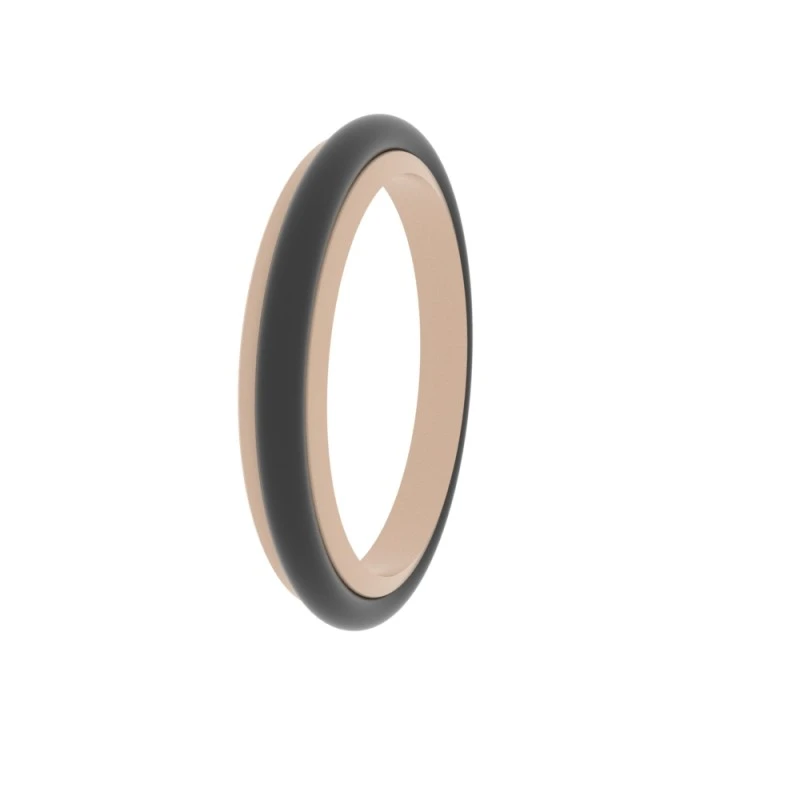

RCA115
Tellimissuurus
Φd ...... välimine läbimõõt
Φd1 ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
| Pinnaviimistlus | R tmax (μm) | RA (μM) |
| Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Soone põhi Soone pool | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiili tugi pikkuse suhe | 50%-95% |
|
| Tolerants | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tellimisnäide
Mudel: RCA115
Soone suurus/kogu tolmu tihendi kõrgus: 100x108,8x6
Materjal: PTFE3+NBR
Tihenditüüp: RCA115, RCA118
Peamine rakendus: keemiatööstus, toiduainetööstus ja servoventiilid
Eelised: madal hõõrdekoefitsient, roomamine, väike paigaldusruum, pikk kulumiskindlane eluiga ning suurepärased kohanemis- ja positsioneerimisvõimalused töö ajal.
Materjal: tetrafluoroetüleen, nitriil kumm või fluori kumm
| SEAL Groove näited | Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) | |||||||
 |
RCA115
|
ΦD | ΦD | L | D1 | a | Ring | |
| 6-11.9 |
Φd+4,8 | 3.7 | d+1,5 | 2 | 1.78 | |||
| 12-64,9 |
Φd+6,8 | 5.0 | d+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250,9 | Φd+8,8 | 6.0 | d+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | d+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16,0 | 11.0 | d+2 | 4 | 7.00 | |||
| ≥150 | Φd+20,0 | 12.0 | d+2,5 | 5 | 8.40 | |||
