Keskendume mitmekesistele vajadustele kolbplomide valdkonnas ja pakume suure jõudlusega lahendusi, mis hõlmavad kõiki hüdraulika ja pneumaatiliste stsenaariume. Meie tootesari on jagunenud tuumina ühetoimeliseks ja topelttoimeks, ühendades materiaalse innovatsiooni ja struktuurilise optimeerimise, et vastata tavapärasest tööstusest ekstreemsete töötingimuste tihendamiseks:
1. Kolvi pitseri pööramise pitserite seeria esiletõstmised:
Kõrgrõhk ja anti-ekspresseerumine: RCK102/102R/104 seeria on mõeldud kõrge rõhu saavutamiseks ning tugikonstruktsioon on tugevdatud, et kohaneda suurte lünkade ja kitsaste soontega. RCK109H/120/122 ja muud kombineeritud tihendid integreerivad juhtrõngad ja elastomeerid, et murda läbi 35MPa+ kõrgrõhupiirangu, eriti sobivad kaevandamiseks ja raskete masinate jaoks.
Dünaamiline kohanemisvõime: RCK108/125/138 kasutab tetrafluoroetüleenimaterjali, et saavutada stabiilne tihendus äärmiselt madalast kiirusest suure kiirusega (0,01 ~ 5 m/s) ning madala hõõrdeomadused sobivad kõndimiseks hüdraulikateks ja täppispressiooni vormimiseks.
Äärmuslik keskkonna tolerants: RCK119/139 on varustatud Mander Spring ja PTFE materjaliga, mis on korrosioonikindlad ja kuiva kandmise vastupidavad. Lai temperatuurivahemik -40 ℃ ~ 200 ℃ hõlmab keemilisi, farmatseutilisi kõrgtemperatuurilisi reaktoreid ja toidu aseptilisi tootmisliine.
2. tööstuse kohandatud disain:
Hooldus ja modifitseerimine: RCK116/216 lihtsustab paigaldusprotsessi ja kohandab vana silindri parandamise vajadusi ja toidu täitmise seadmete kiiret asendamist.
Kahekordse keskmise isolatsiooni: RCK144/145 -l on originaalne kahekordne huulekonstruktsioon, mis võib samal ajal tihendada õli/vett või gaasi/vedelat segatud söötmeid, mis sobib keerukate töötingimuste jaoks.
Lühikese löögi optimeerimine: RCK103/143 suurendab manustamise stabiilsust O-rõnga eelkoormusega, et vältida lühikese taktiga hüdrauliliste silindrite lekke riski.
3. põhitehnoloogia eelised:
Materjaliteadus: polüuretaanhuule (RCK205) õli ladustamise disain laiendab määrdevaba pneumaatiliselt ja tetrafluoroetüleenist (RCK108) võtab arvesse nii kulumiskindlust kui ka keemilist resistentsust.
Struktuuriline innovatsioon: seljataguse juhendrõngad (RCK101), tugirõngas anti-Twist (RCK120) ja muud disainilahendused tagavad tihendite vastupidavuse vibratsiooni ja ekstsentrilise koormuse korral.
Oleme pühendunud pakkuma "hülgejuhist kannatavaid" integreeritud lahendusi 20+ tööstusharule, näiteks kaevandusmasinad, süstimisvormimise seadmed ja meditsiiniseadmed, tasakaalustamine ja jõudlus standardiseeritud moodulite ja kohandatud teenustega, aidates klientidel vähendada hoolduskulusid ja parandada seadmete töökindlust.
Tooteomadused ja rakendused:
Kolvi tihendi pööramine tihendid sobivad hüdrauliliste silindrite ja silindrite, standardsete hüdrauliliste silindrite ja kõndimise hüdrauliliste masinate jaoks. Peamised rakendused hõlmavad ehitusmasinaid, põllumajandusmasinaid, kraanasid ja tavalisi silindreid.
Keemiatööstuses kasutamisel kasutatakse seda tavaliselt kiirete silindrite ja positsioneerimismasinate jaoks. Seda saab kasutada ka toiduainetööstuses, farmaatsiatööstuses ja akumulaatorites.
Eelised
Kolvi tihendi pöördetihendid on põimitud soonesse stabiilselt, hea dünaamilise ja staatilise tihendi jõudlusega, täiendavate juhtrõngaste vajadus, madala hõõrdumise, hüdraulilise pugemise nähtuse puudumine, kõrge kulumiskindlus, hea ekspresseerumisvastane jõudlus, hea soojusjuhtivus, lai kasutatav temperatuurivahemik ja tugevat nafta tagasipöördumisvõimet dünaamilistes tingimustes.

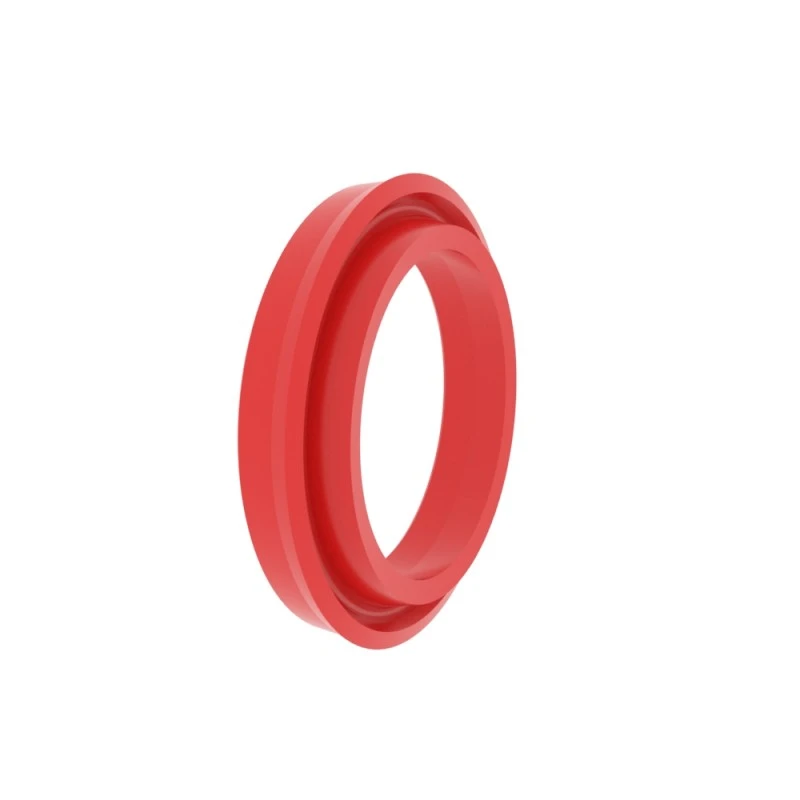

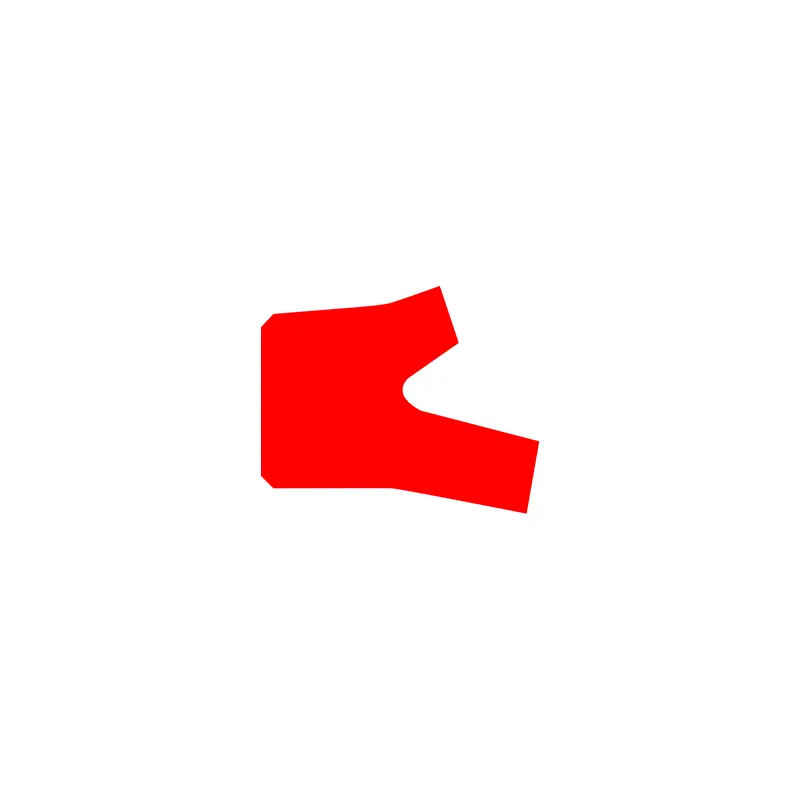

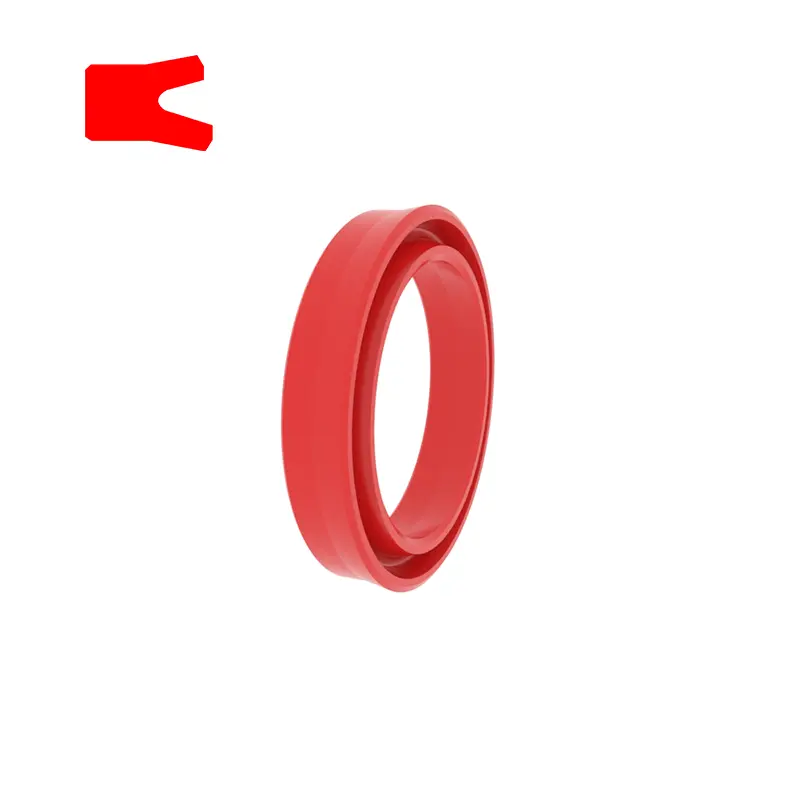

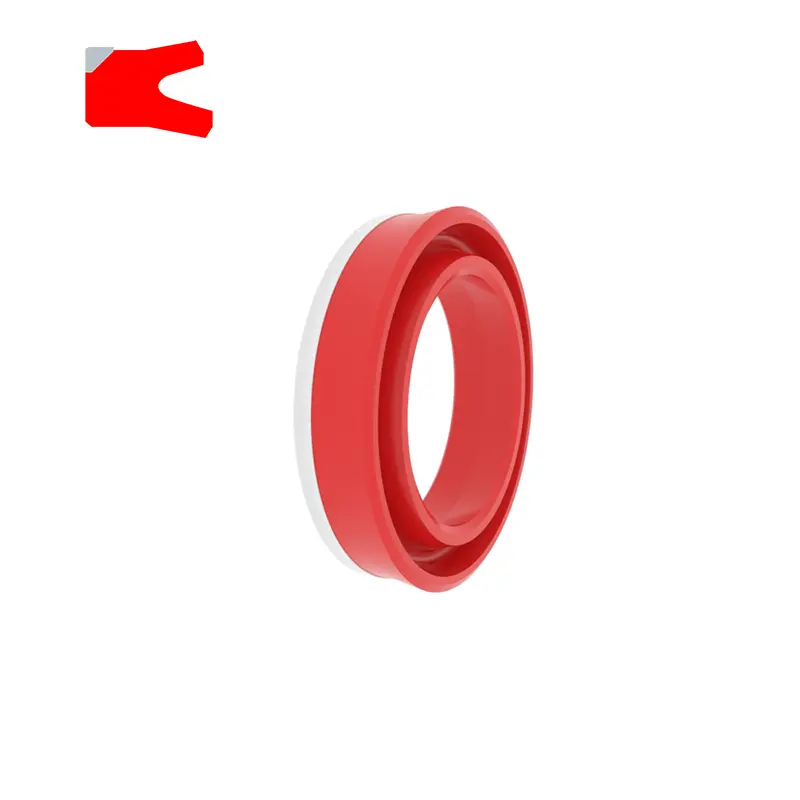

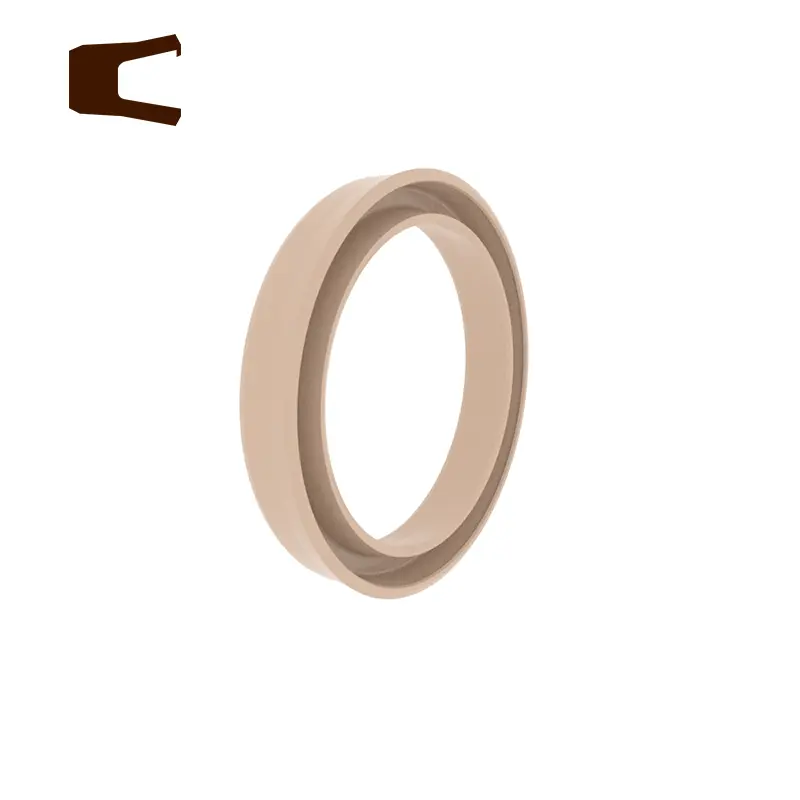

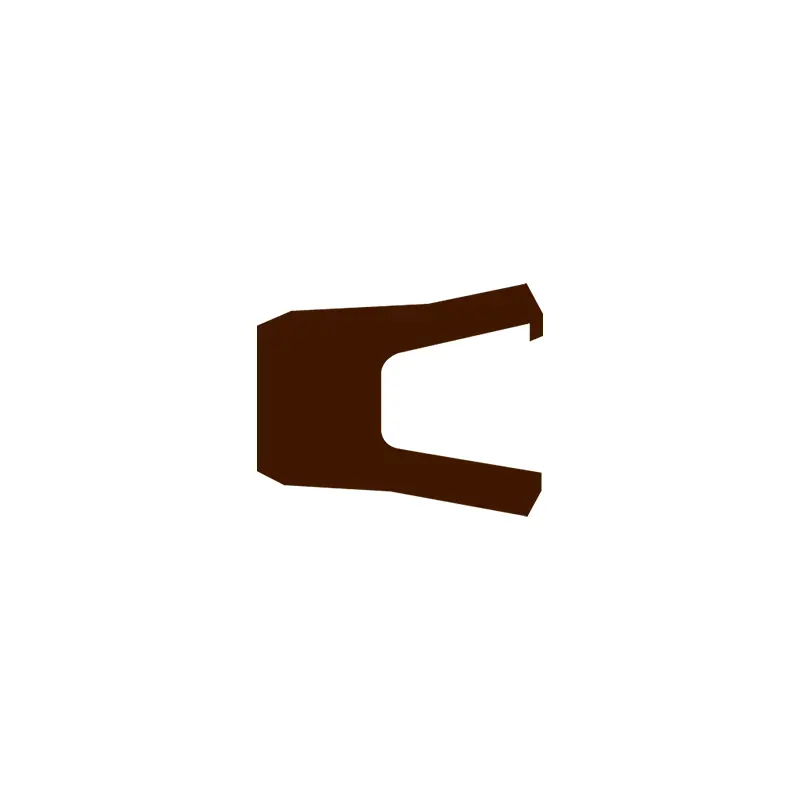

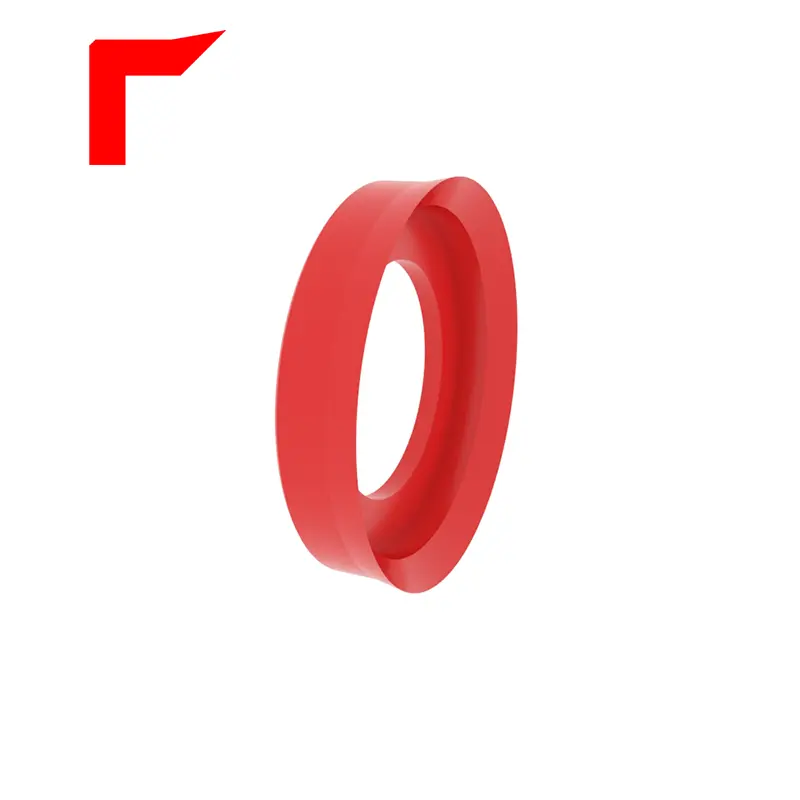

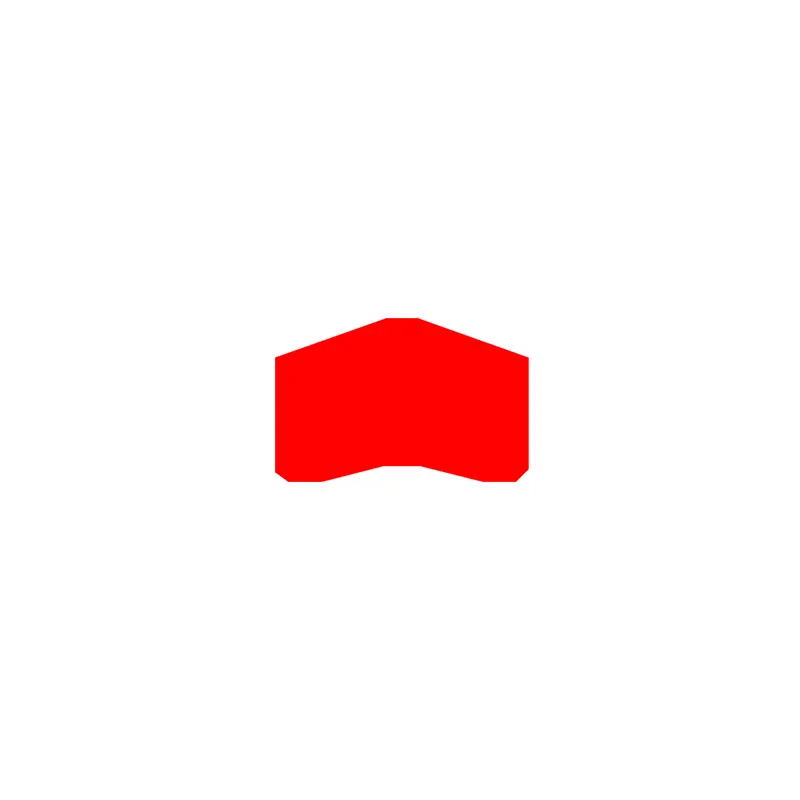

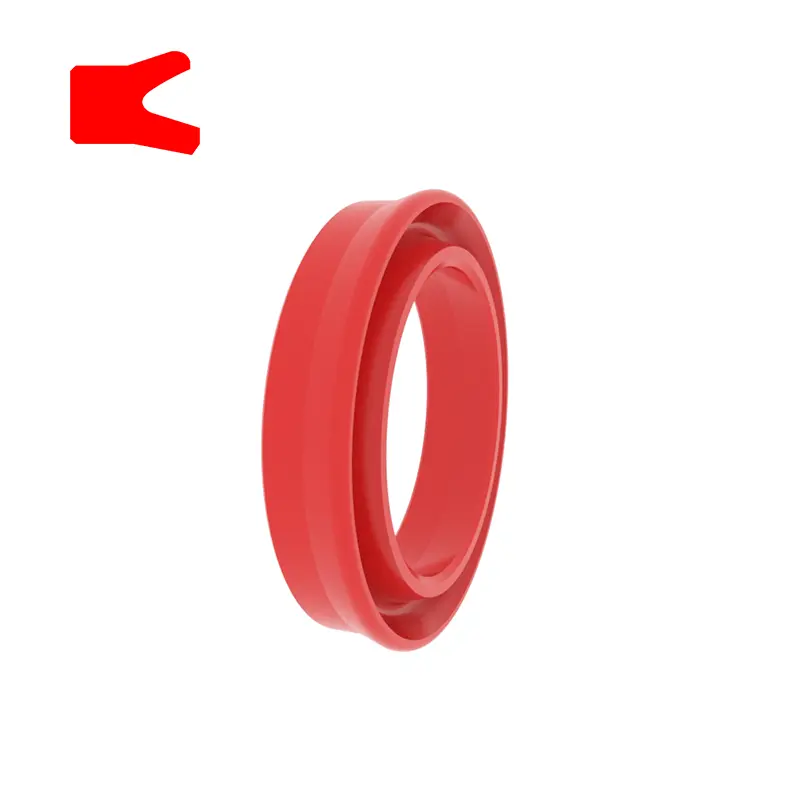

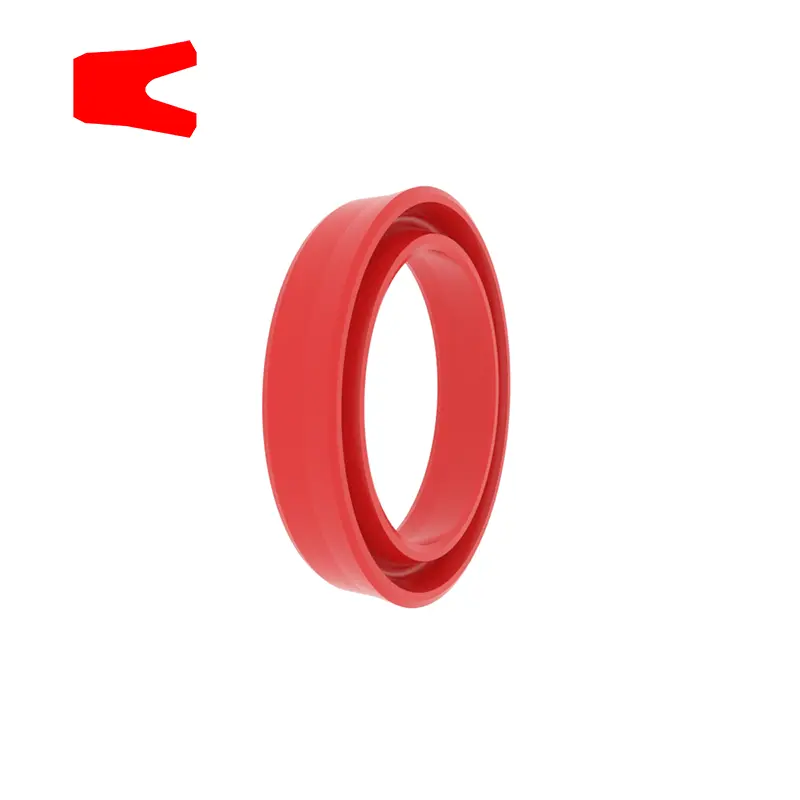

RCK101

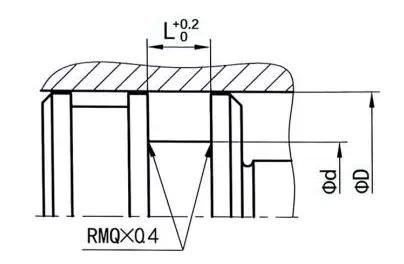

Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Tellimisnäide
Mudel: RCK101
Soone suurus: 100x84x10
Materjal: RC-PU-H

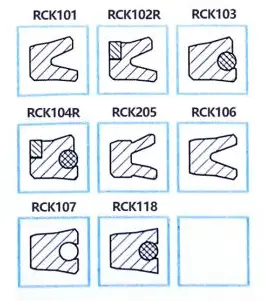

Tihenditüüp: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Peamine rakendus: sobib hüdrauliliste ja pneumaatiliste silindrite jaoks
Eelised: soonesse manustamisel on see stabiilne, sellel on suurepärane dünaamiline ja staatiline tihendus jõudlus, see on rakendatav laia temperatuurivahemiku korral ja sellel on tugev õli tagastamise võime dünaamilistes tingimustes.
Materjal: polüuretaan, kumm
|

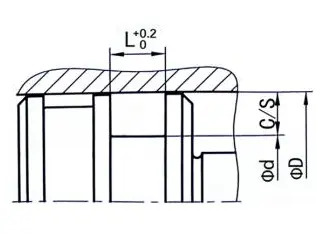

SEAL Groove näited |
Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) |
||||||||
|
|
|
ΦD |
ΦD |
L |
c/s |
Maksimaalne väljapressimine |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24,9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49,9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

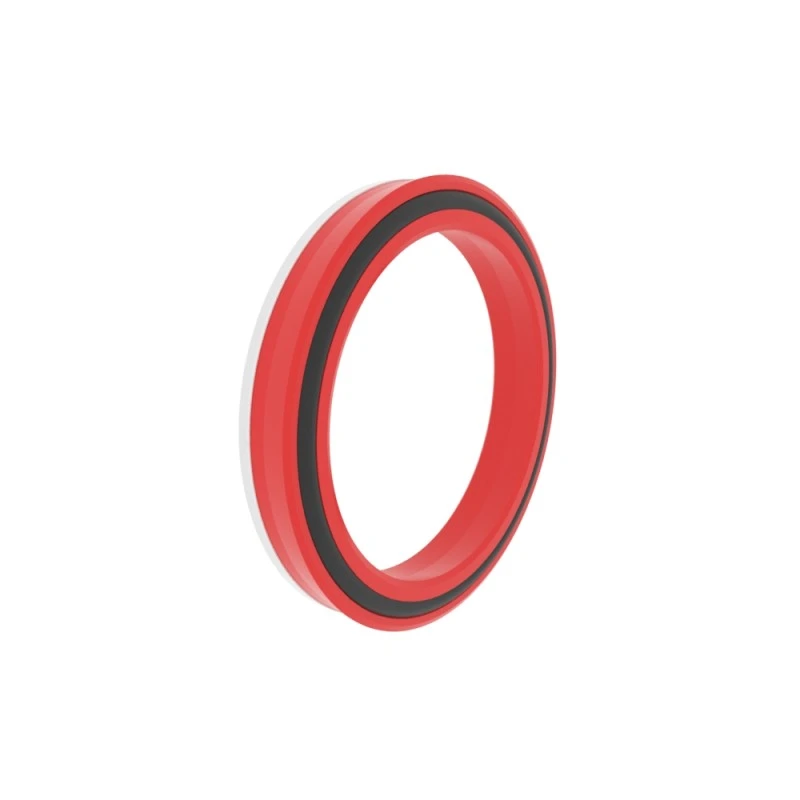

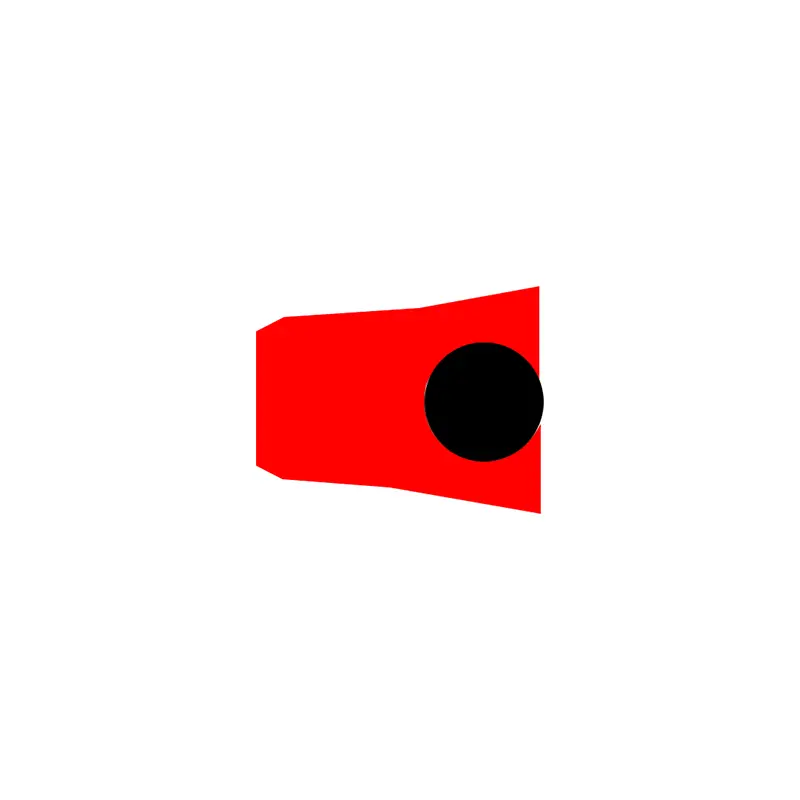

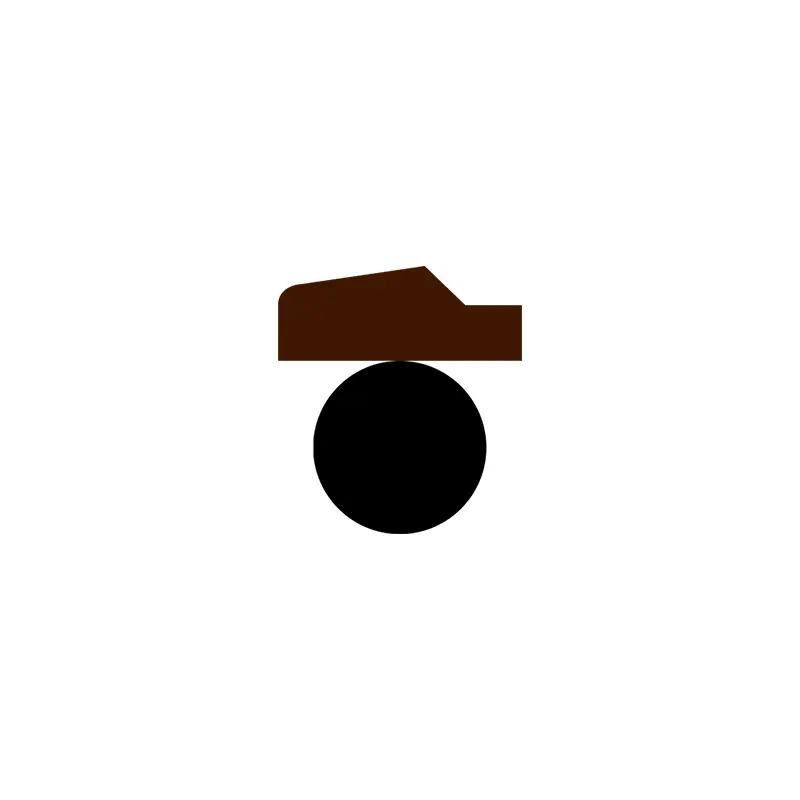

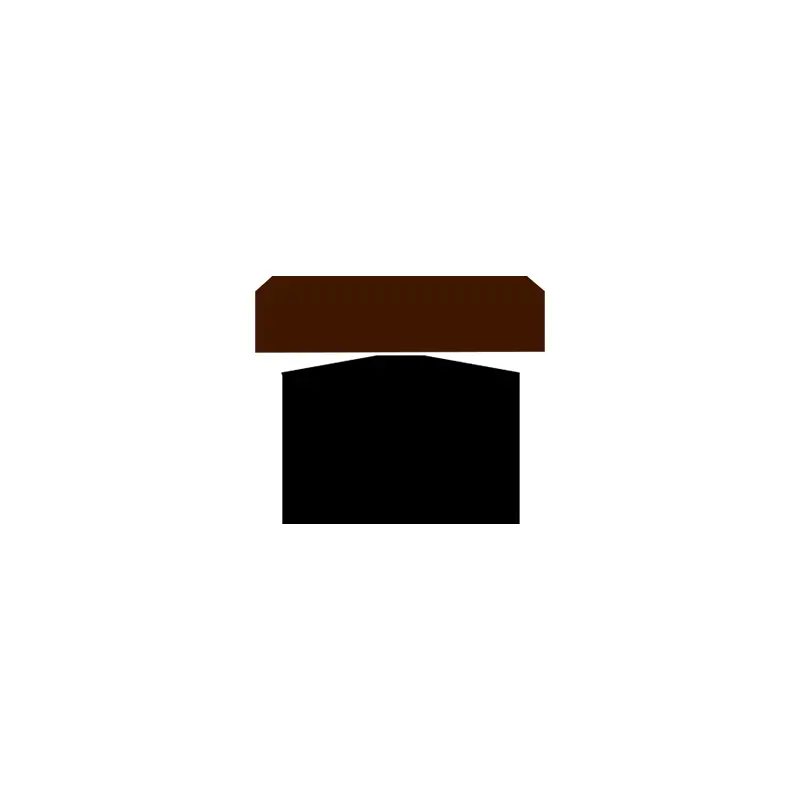

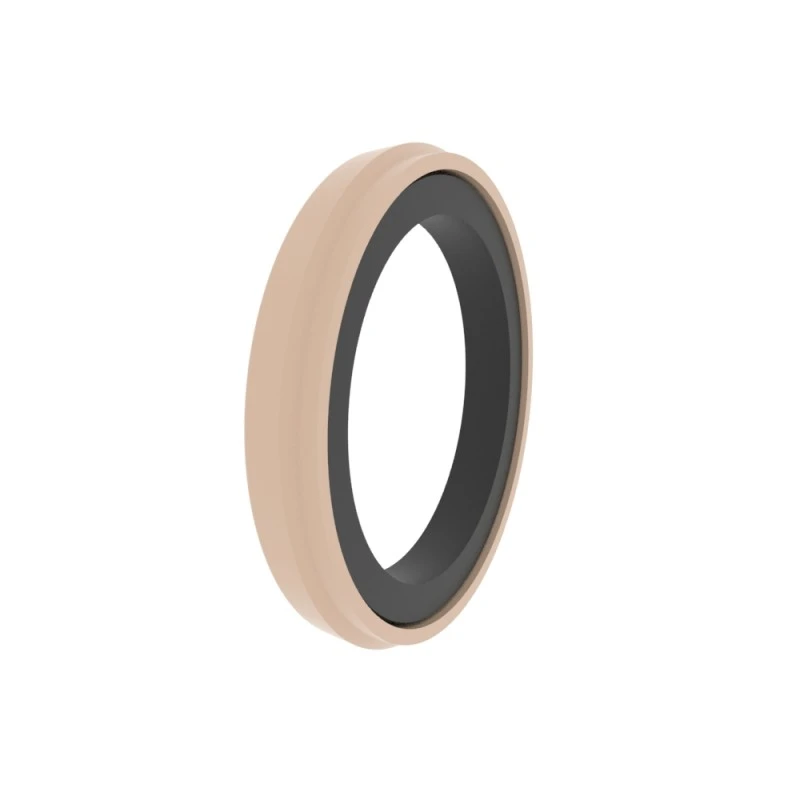

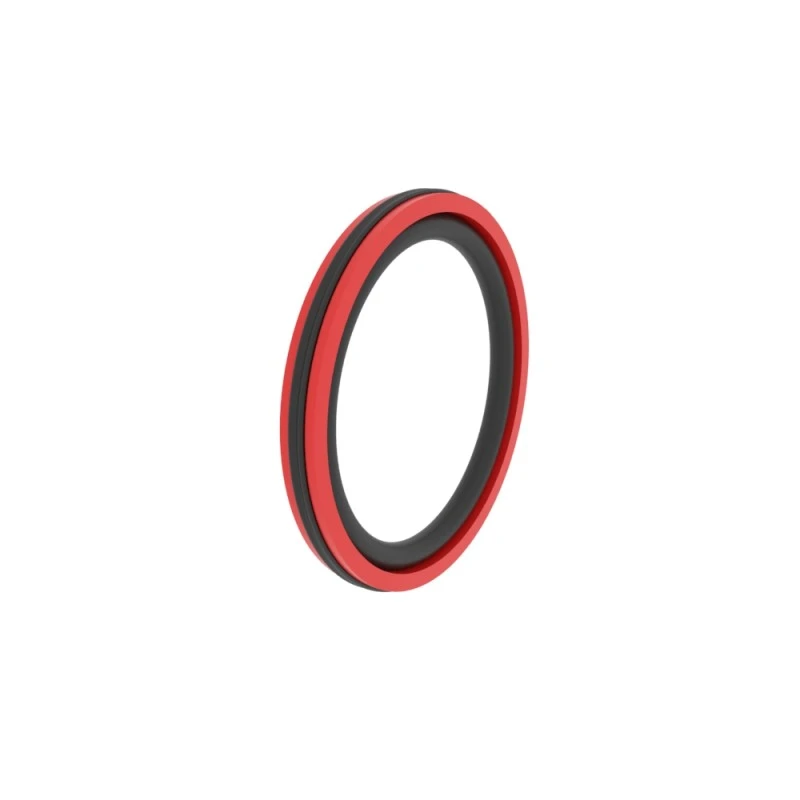

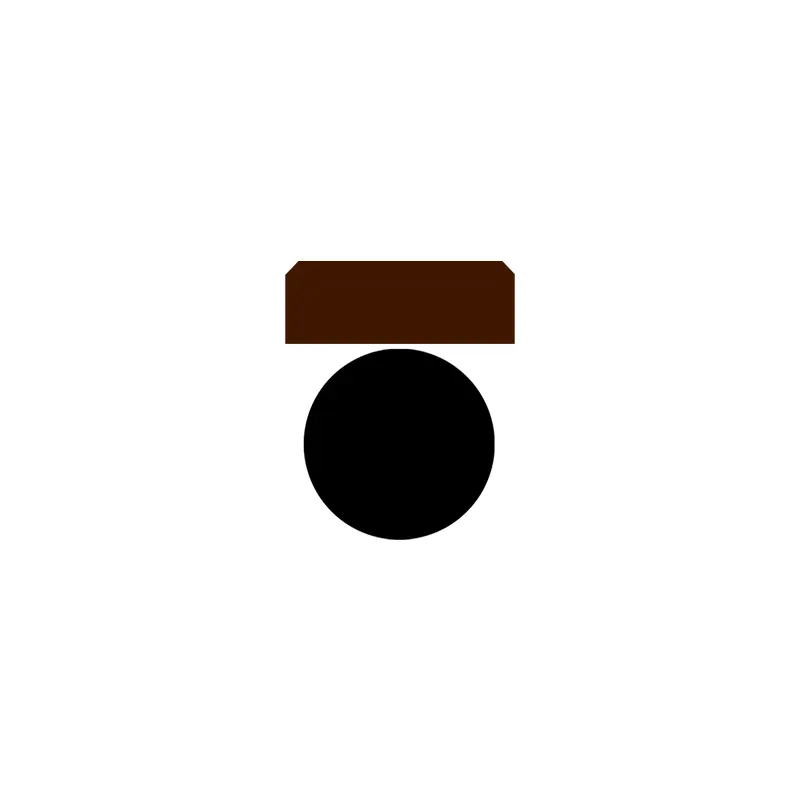

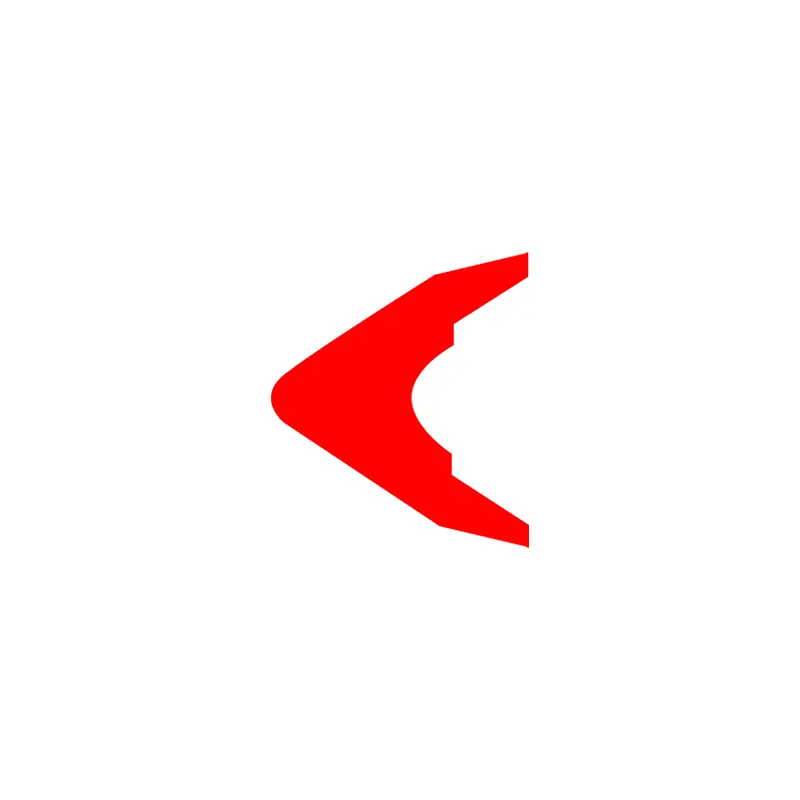

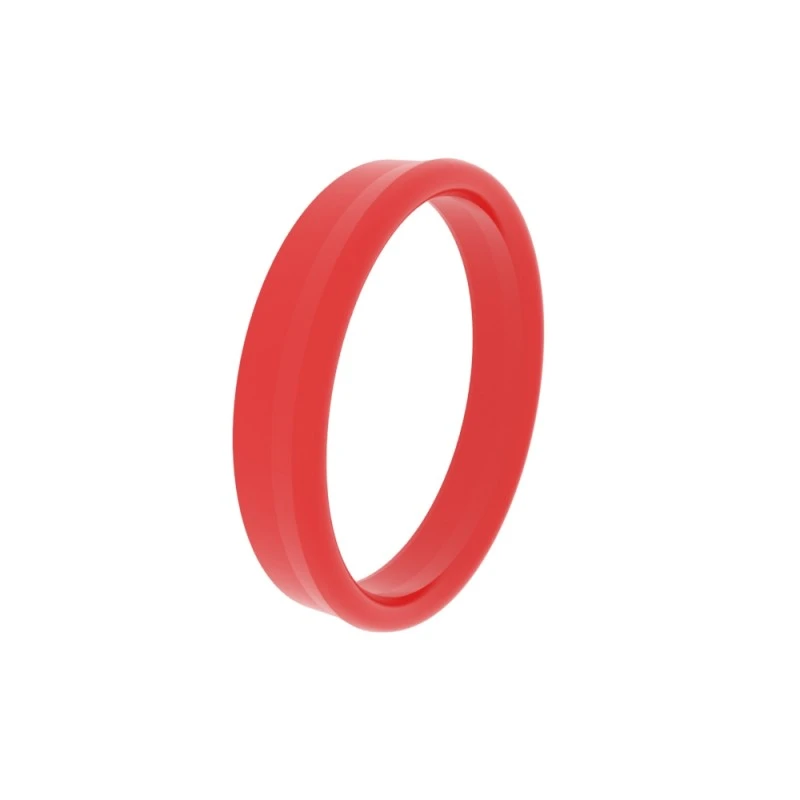

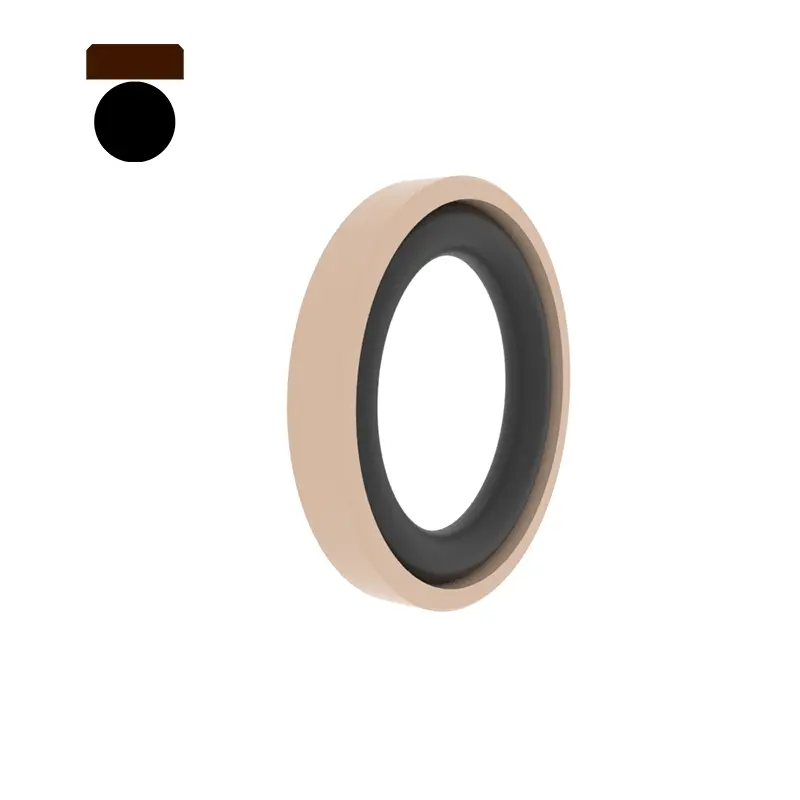

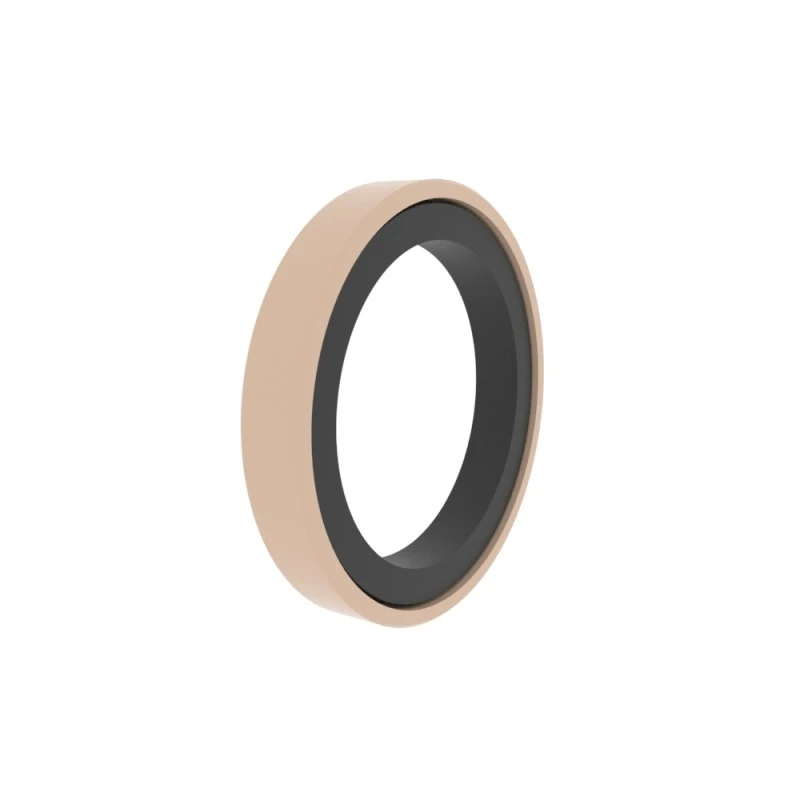

RCK108
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Tellimisnäide
Mudel: RCK108
Soone suurus: 100x84,5x6,3
Materjal: PTFE3+NBR
Tihendi tüüp: RCK108, RCK125, RCK140, RCK238, RCK138
Peamine rakendus: standardsed hüdraulilised silindrid ja mobiilsed hüdraulilised masinad
Eelised: madal hõõrdumine, hüdrauliline libisemine, kõrge kulumiskindlus, hea ekspresseerumisvastane jõudlus, hea soojusjuhtivus, stabiilne kinnistusasoon, lai temperatuurivahemik.
Materjal: tetrafluoroetüleen + nitriil kumm või fluori kumm, ülikõrge kõvadus polüuretaan + nitriil kumm
|

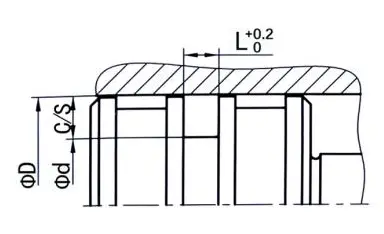

SEAL Groove näited |
Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) |
||||||||
|
|
|
ΦD |
ΦD |
L |
c/s |
Maksimaalne väljapressimine |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14,9 |
Φd-4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39,9 |
Φd-7,5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132,9 |
Φd-155.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

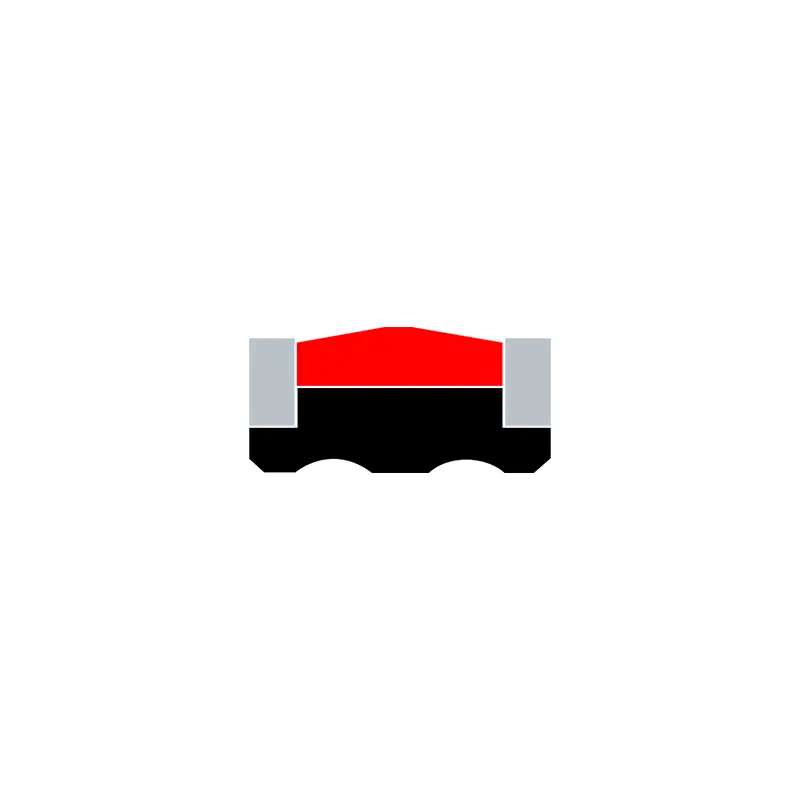

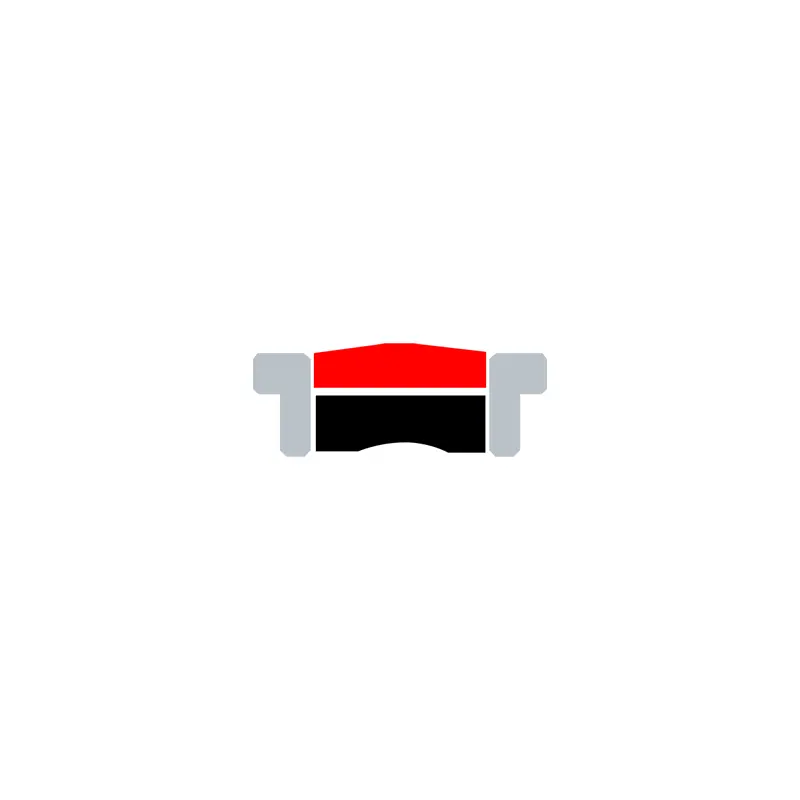

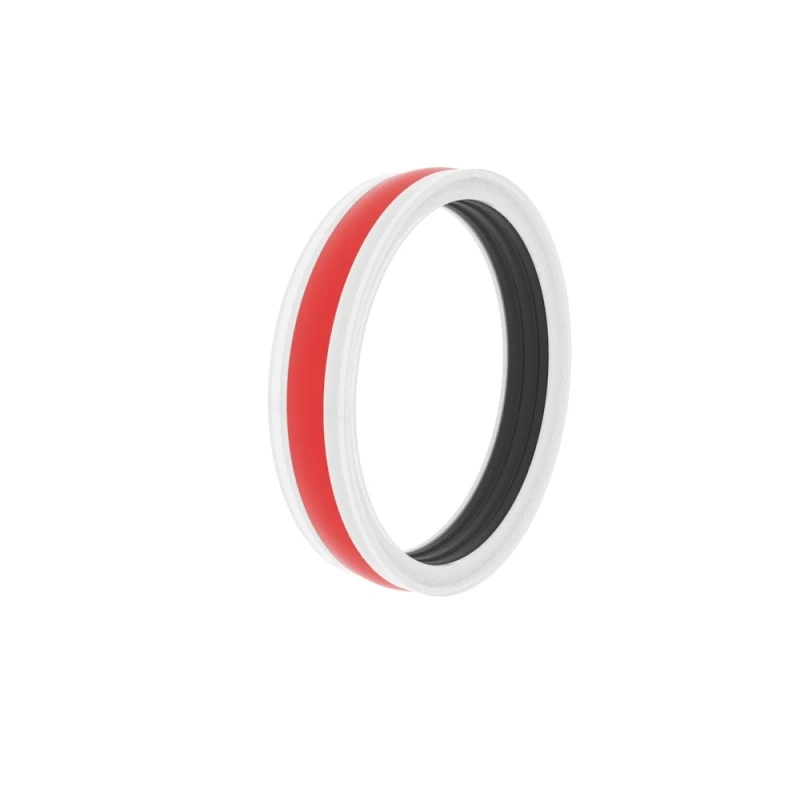

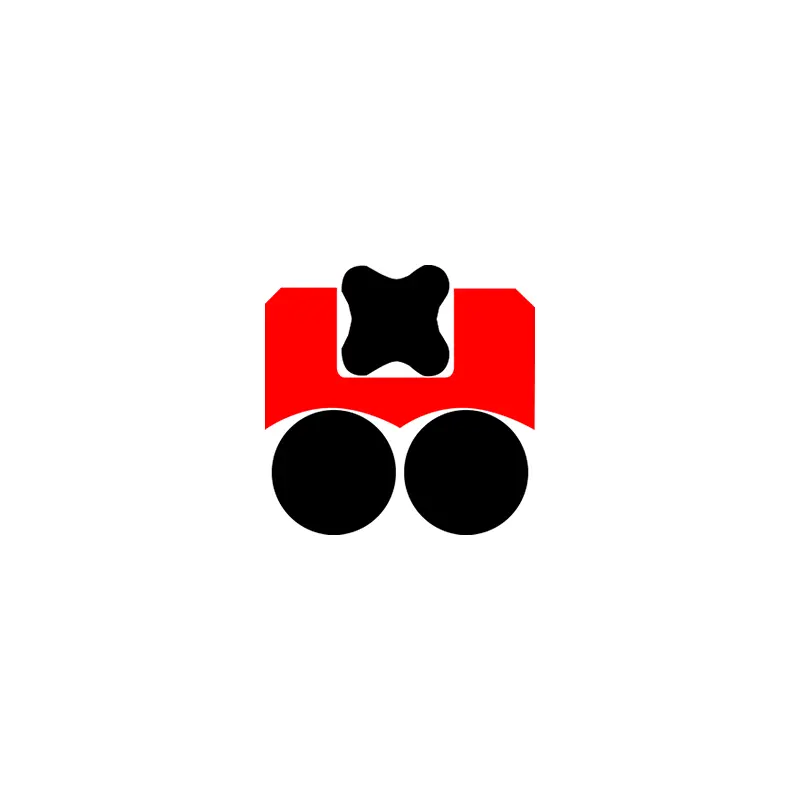

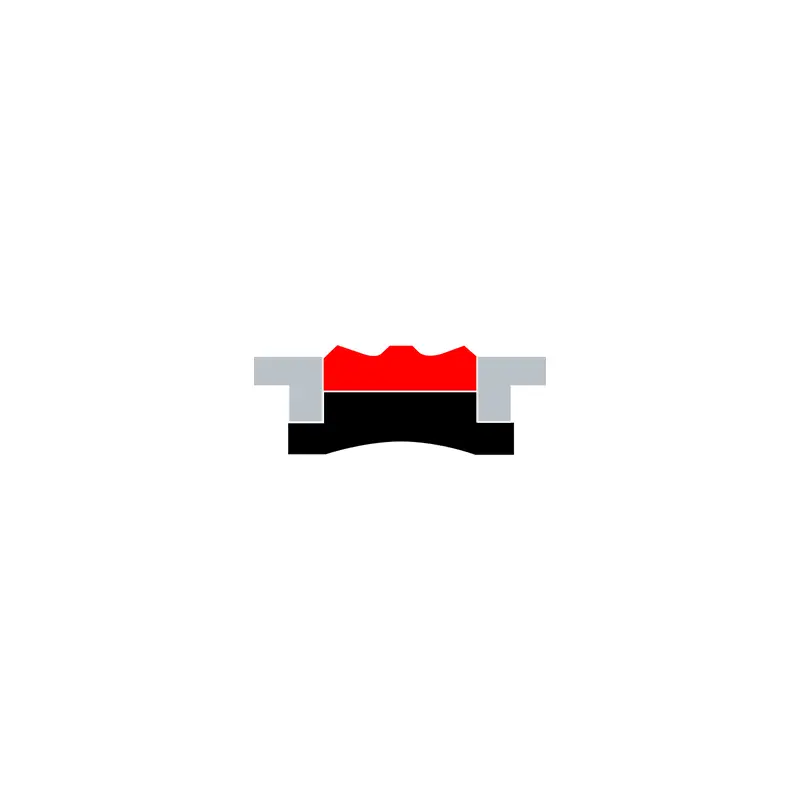

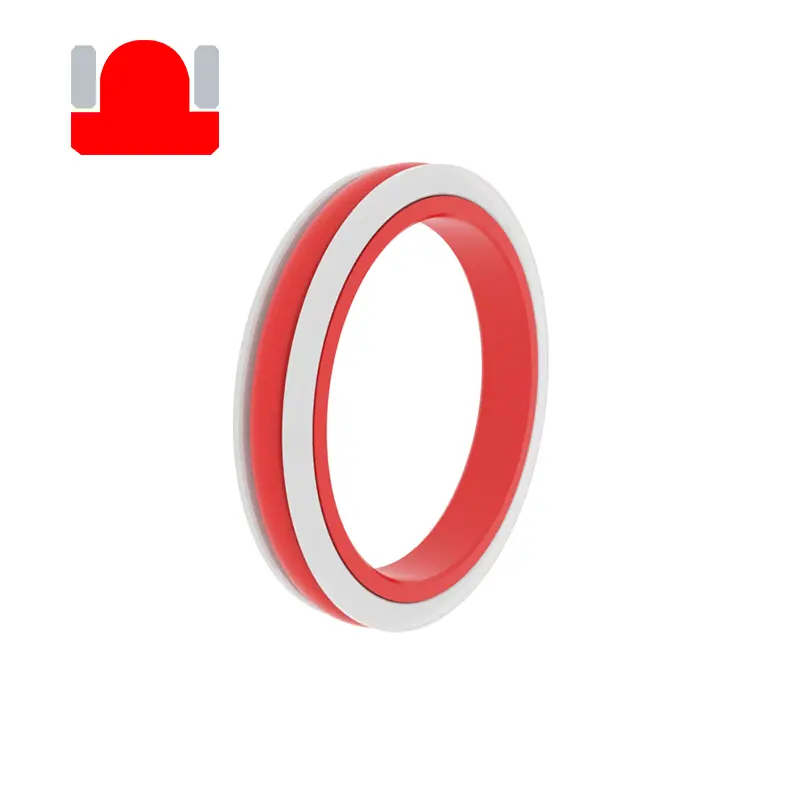

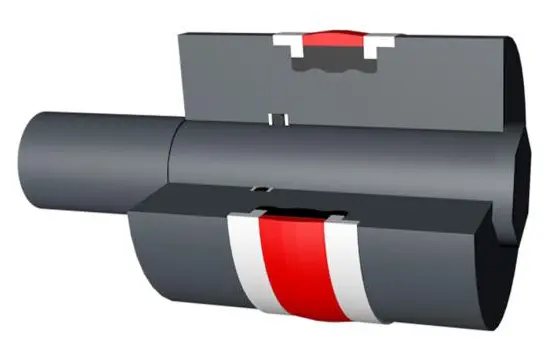

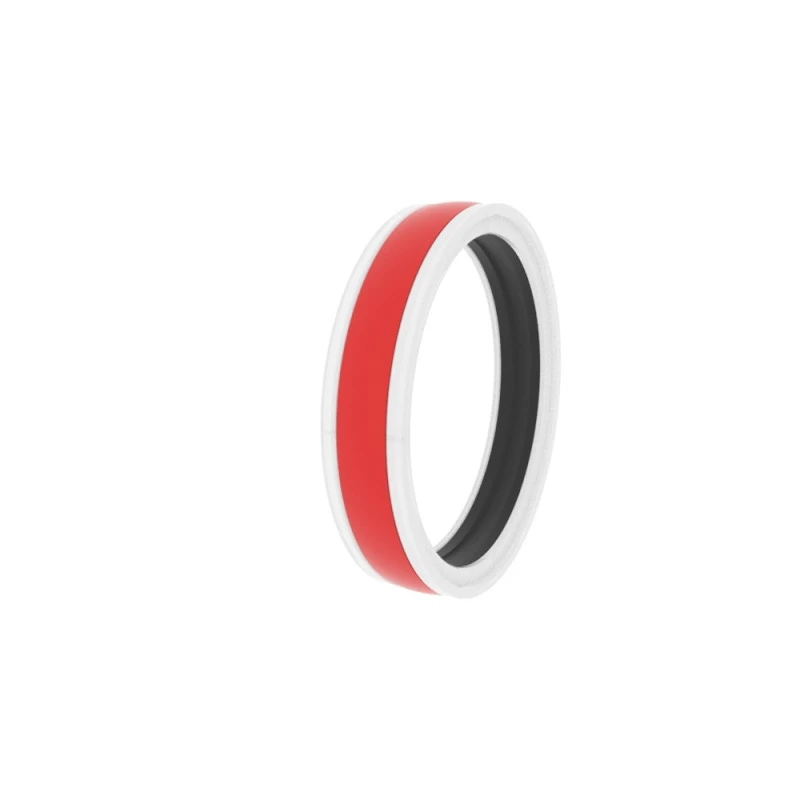

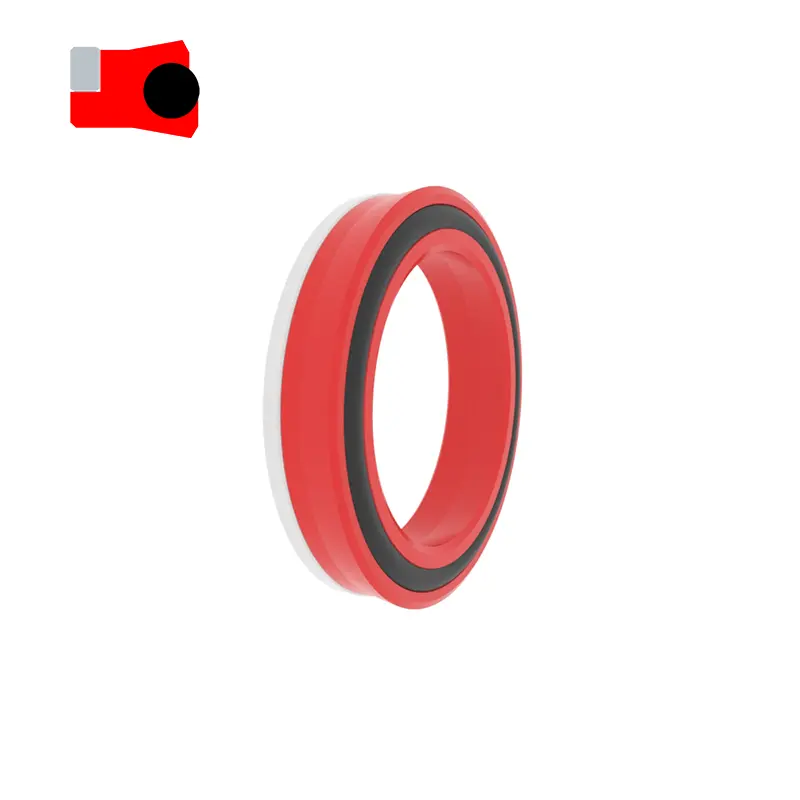

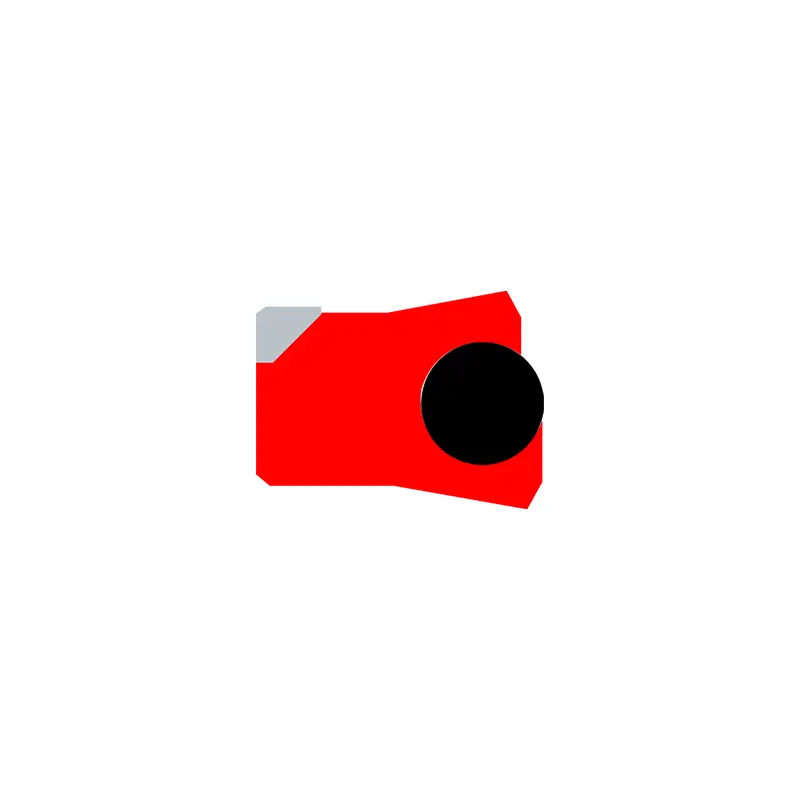

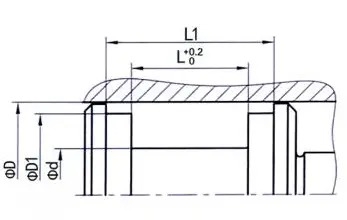

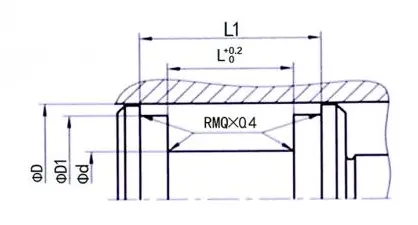

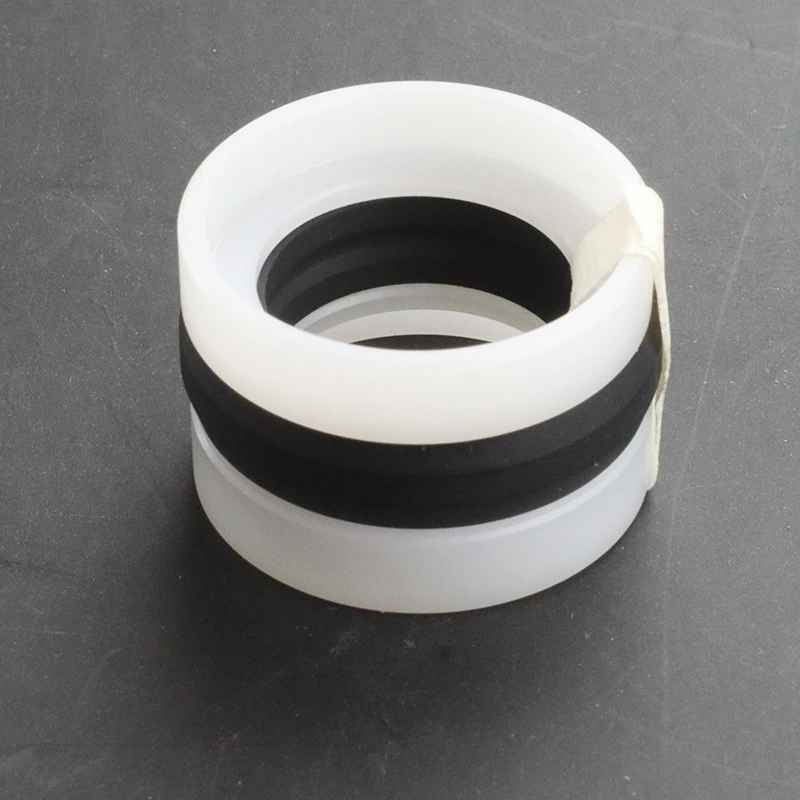

Rck109n
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
Φd1 ...... sisemine läbimõõt
L ...... soone laius
L1 ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Tellimisnäide
Mudel: RCK109N
Soone suurus: 100x80x95x25/36
Materjal: RC-PU-H+NBR+POM
Tihenditüüp: RCK109, RCK117
Peamine rakendus: ehitusmasinad, põllumajandusmasinad, kraanad, tavalised silindrid
Eelised: suurepärane staatiline ja dünaamiline tihendus, pole vaja täiendavaid juhendamisrõngaid, ekspresseerumisvastaseid struktuuri, distordivastast struktuuri, mis sobib kiire rõhu muutusega töötingimusteks.
Materjal: polüuretaan, kumm, polüuretaan, tetrafluoroetüleen
|
SEAL Groove näited |
Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) |
||||||
|
|
|
ΦD |
ΦD |
FD1 |
L |
L1 |
|
|
20-44,9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144,9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

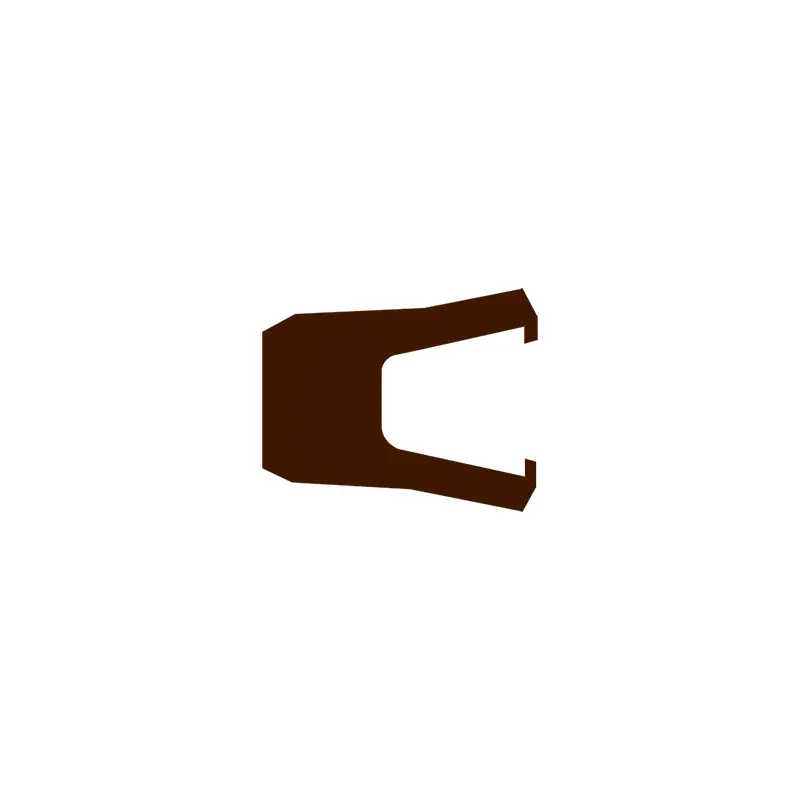

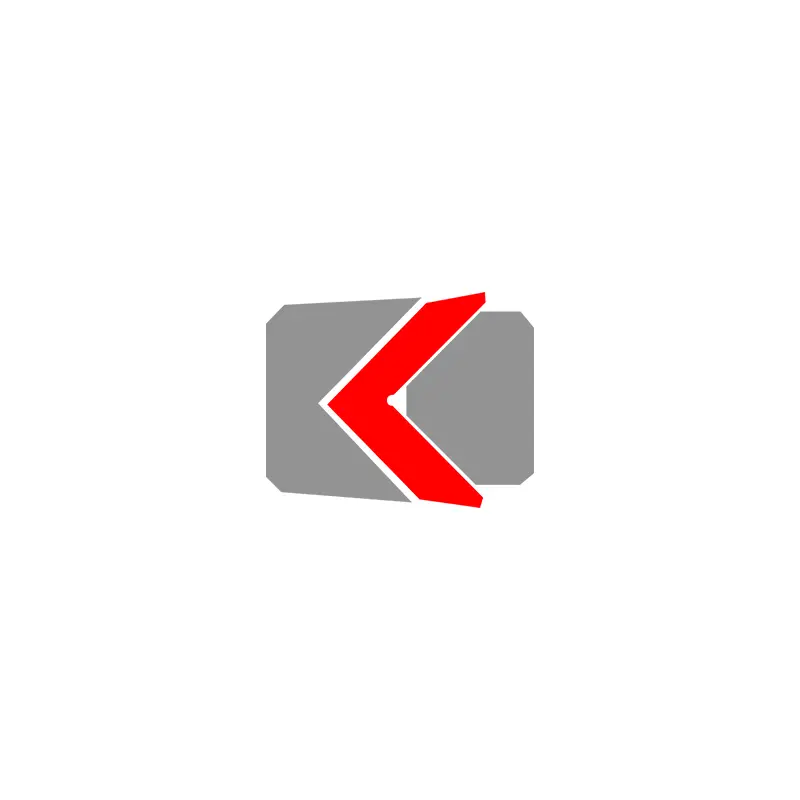

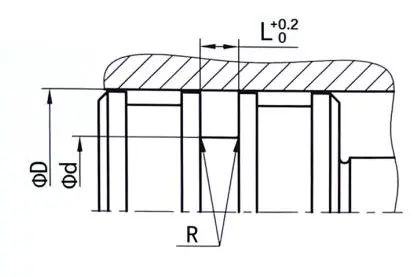

RCK119
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Tellimisnäide
Mudel: RCK119
Soone suurus: 100x90,6x7,1
Materjal: PTFE4 + V
Tihenditüüp: RCK119
Peamine rakendus: keemiatööstus, kiired silindrid ja positsioneerimismasinad, toiduainetööstus, farmaatsiatööstus, akud.
Eelised: kõrge temperatuuri ja erinevate keemiliste söötmete suhtes vastupidav, madal hõõrdetegur, hiiliv puudumine, head kuiva hõõrdeomadused, madal staatilised ja dünaamilised hõõrdeväärtused.
Materjal: ptfe+lehevedru
|

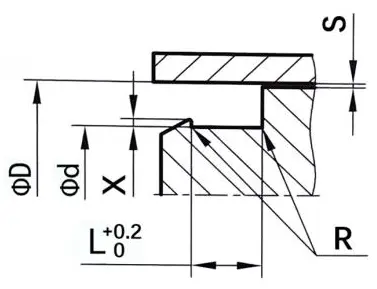

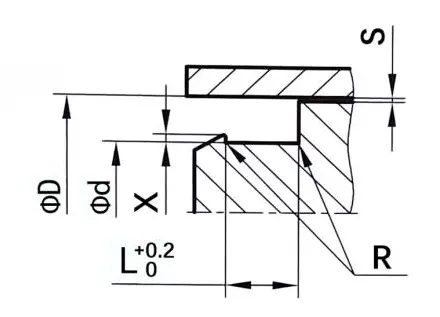

SEAL Groove näited |
Järgnevalt on toodud standardsed soonemõõtmed (tolmu tihendid, mis asuvad suuruses vahemikus) |
|||||||||
|
|
|
ΦD |
ΦD |
L |
R |
X |
Maksimaalne väljapressimisvahe s |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24,9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9,4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-122.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-13,0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
