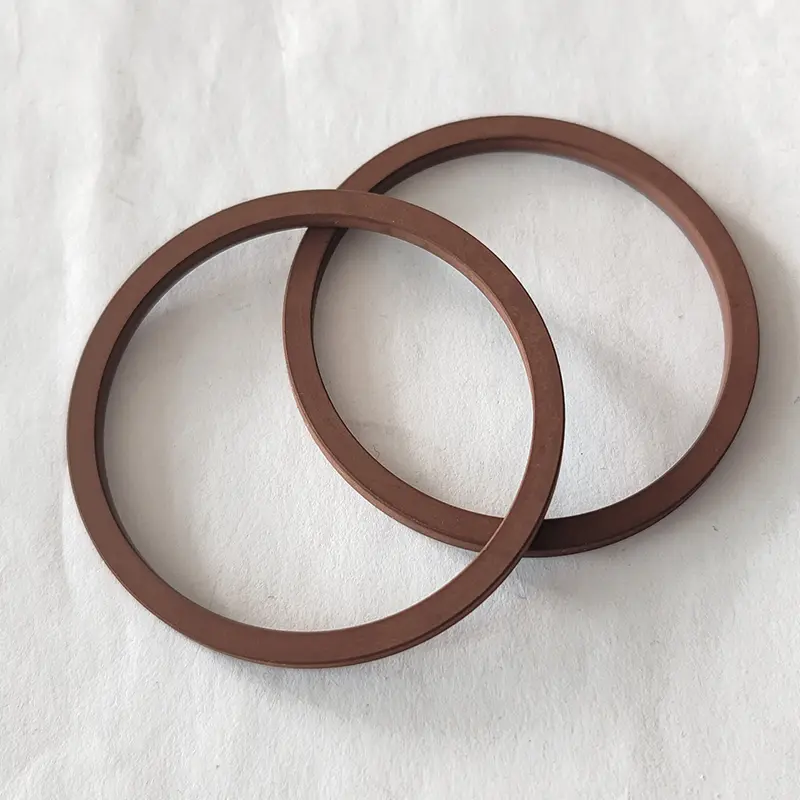

Pakume täielikku valikut staatiliste hüljeste lahendusi, mis hõlmavad standardset üldotstarbelist ja kõrgsurve spetsiaalseid tooteid. RCFL106/102 ja RCK126 on lihtsa struktuuri ja laia rakenduse põhimudelid; RCS130/131 ja RCFL108 kasutavad väljapressimise välimise läbimõõdu paigaldamise konstruktsiooni, et tagada soone manustamise stabiilsus; RCK120/127 ja muud sarnased seeriatooted saavutavad sama töökindluse sisemise läbimõõdu paigaldamise kaudu.
Vastuseks ääriku tihendamise vajadustele võivad RCF110 ja RCR118 rõhutada mõlemas suunas rõhku ning tellimisel tuleb näidata rõhu suund. Tooteliin katab täielikult madala rõhuga töötingimused ning materjal on kulumiskindlad ja korrosioonikindlad ning seda kasutatakse laialdaselt hüdrosüsteemides, torujuhtmeühendustes ja tööstusseadmete tihendamisel.
Tooteomadused ja rakendused:
Rakendus: üldotstarbeline, ID -pitser, OD pitser, aksiaalne pitser
O-rõnga spetsifikatsioonid ja sooned
Tellimissuurus
Φd1 ...... sisemine läbimõõt
Φd2 ...... sektsiooni läbimõõt
Tellimisnäide
Mudel: RCFL106
Sisemise läbimõõdu läbimõõt läbimõõt: 14x1,8
Materjal: NBR
Rakendus
Surve seestpoolt: O-rõngas on väljastpoolt läbimõõduga kokku surutud
Surve väljast

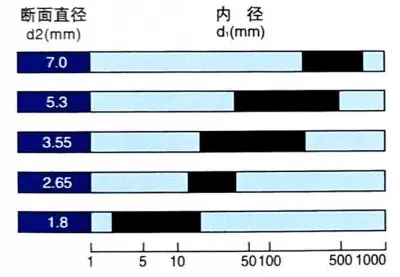

O-rõngastel on täpsed tootmisolerantsid. Lubatud tolerantsid on standardiseeritud vastavalt DIN3771 ja ISO3601/1 (ristlõike läbimõõt kuni 7mm, sisemise läbimõõt kuni 670 mm). Vastavad tolerantsid on näidatud järgmises tabelis.
| Sektsiooni tolerants | ||||||||
| Osa | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolerants | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Sisemise läbimõõdu tolerants | ||||||||||
| Sisemine läbimõõt | 1,80 ~ 6.30 | 6,70 ~ 11.20 | 11,8 ~ 21,2 | 22,4 ~ 40,0 | 41,2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolerants | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Vastav sisemise läbimõõdu protsent % | ||||||||||

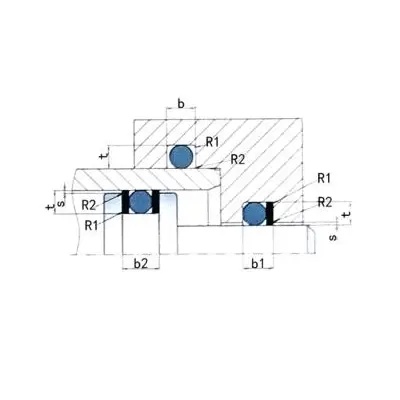

Soone suurus
 |
||||||||||
| Osa D2 | Soone sügavus t | Soone laius ühik: MM (+0,20) | Raadius R1 mm | |||||||
| mm | Staatiline | Dünaamiline (hüdrauliline) | Dünaamiline (pneumaatiline) | b Pole kinnitusrõngast | B1 1 kinnitusrõngas | b2 2 kinnitusrõngad | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
