Oleme pühendunud pakkuma iga stsenaariumi jaoks, mis nõuab pöördtihendite keeramist. Läbi 200+ materiaalse valemi ja struktuuri patente aitame klientidel vähendada ebaõnnestumiste määra ja saavutada TCO optimeerimist. Kogu tootemudelite seeria on väga mitmekesine. Saate valida vastavalt tegelikele vajadustele või kohandada meilt pöördtihendite pööramist.

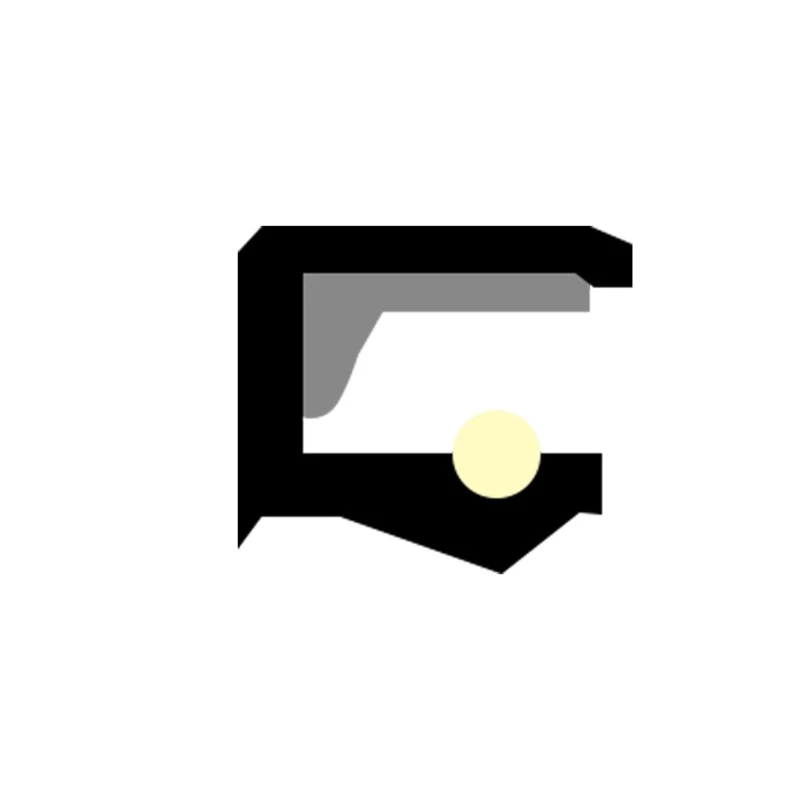

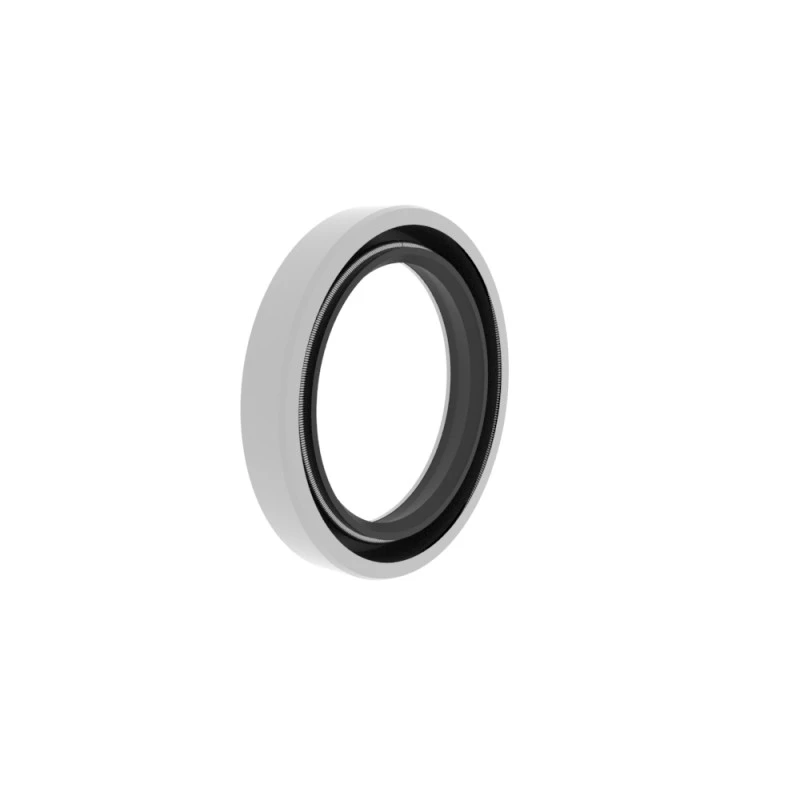

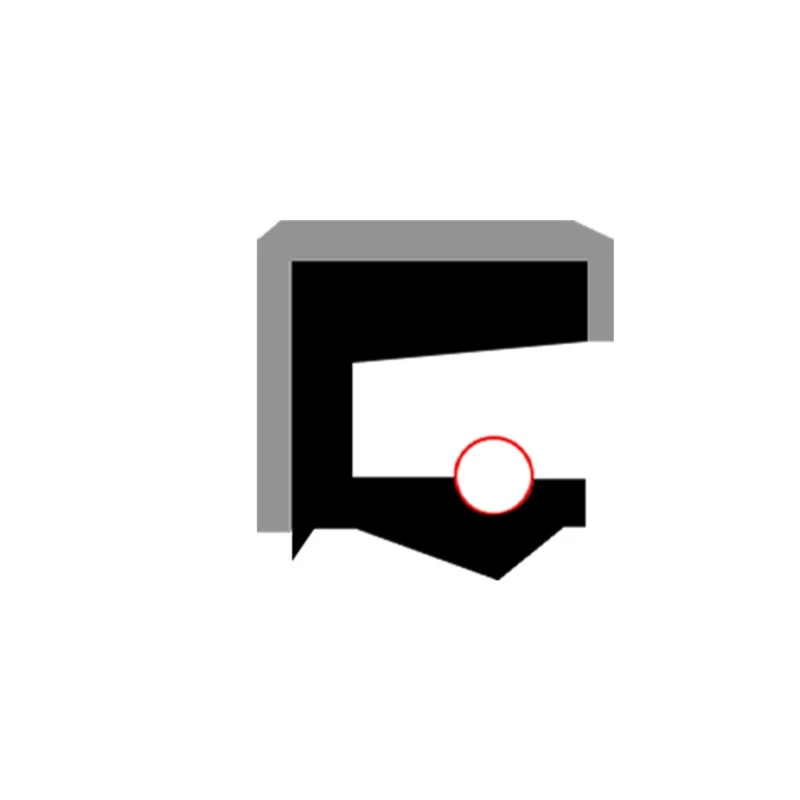

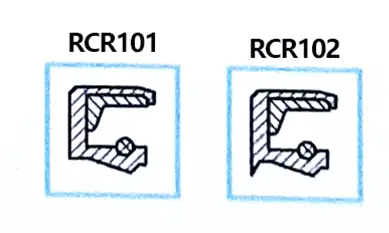

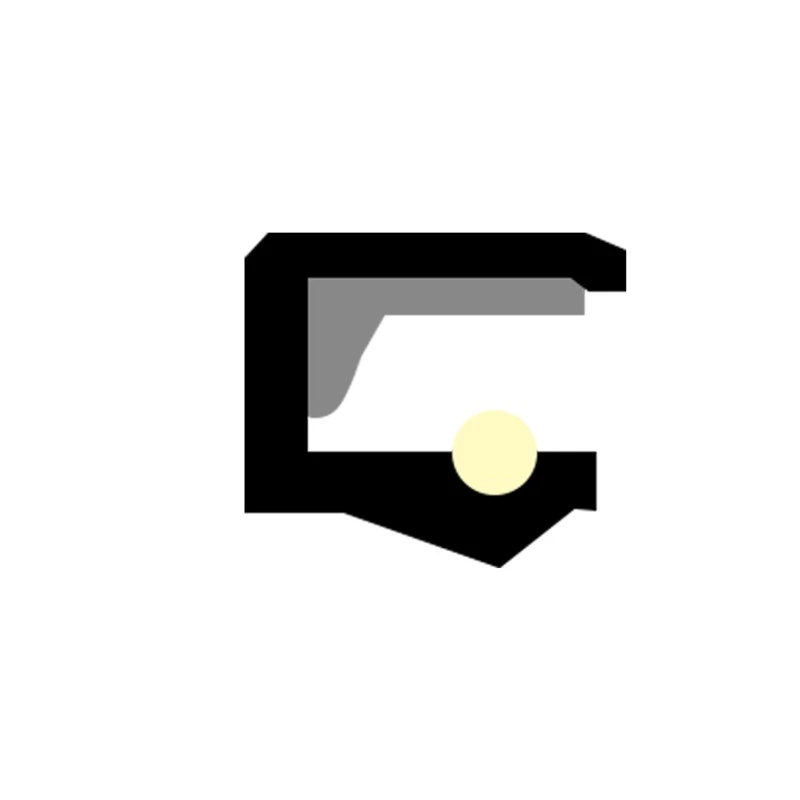

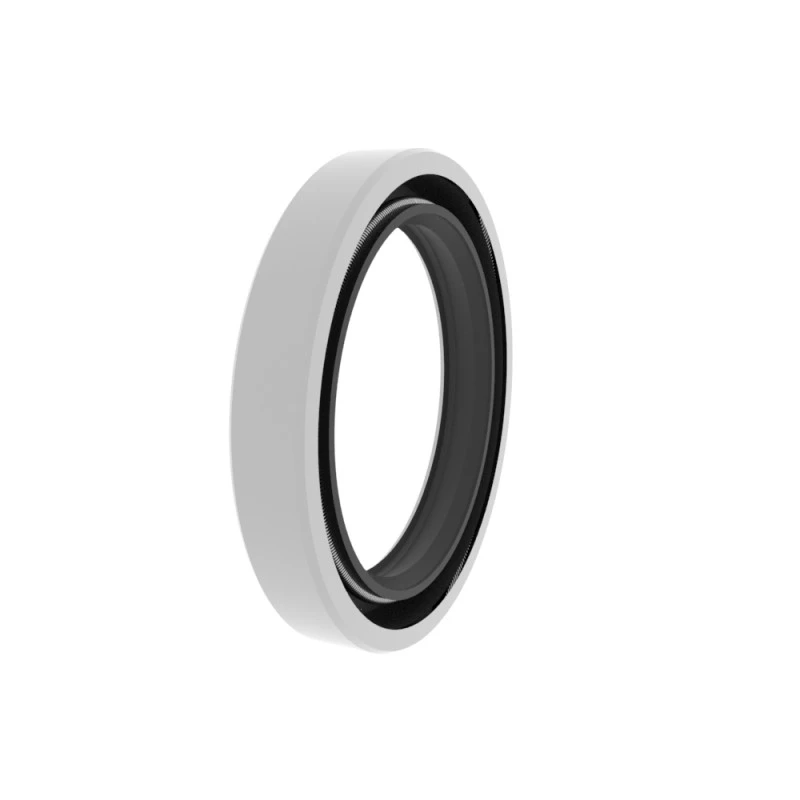

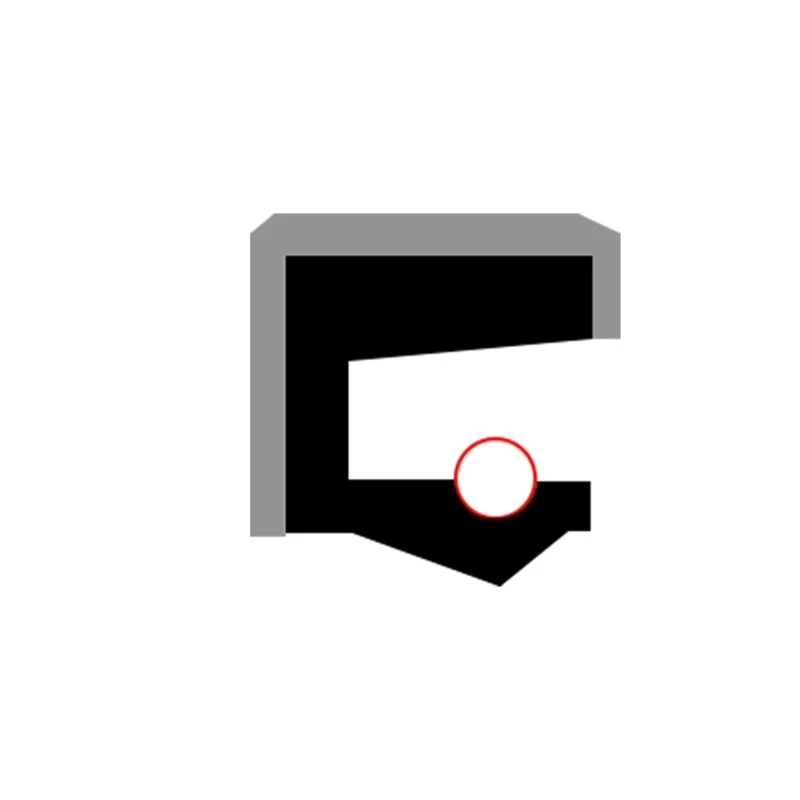

RCR101 pöörleva luustiku ühehuuletihend, üksiktoiming, aksiaalne avatud soone paigaldamine, laialdaselt kasutatav, enamasti kasutatud laagrite kaitseelemendina.
RCR102 pöörleva skeleti topelthuule tihendiga, ühekordse toiminguga, tolmukindla lisahuulega, aksiaalne avatud soone paigaldamine, laialdaselt kasutatav, enamasti kasutatud laagrite kaitseelemendina.

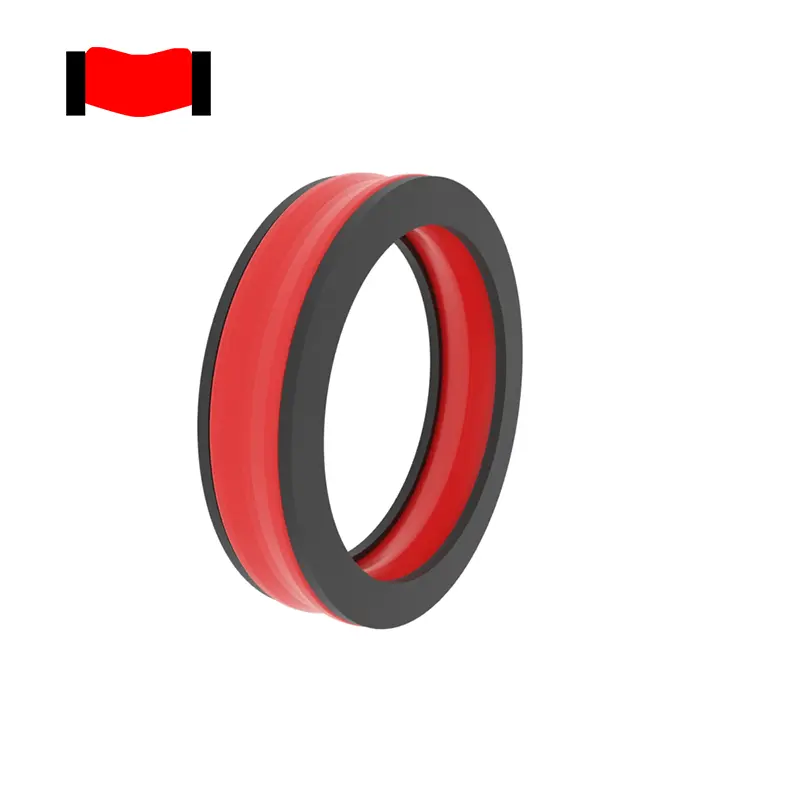

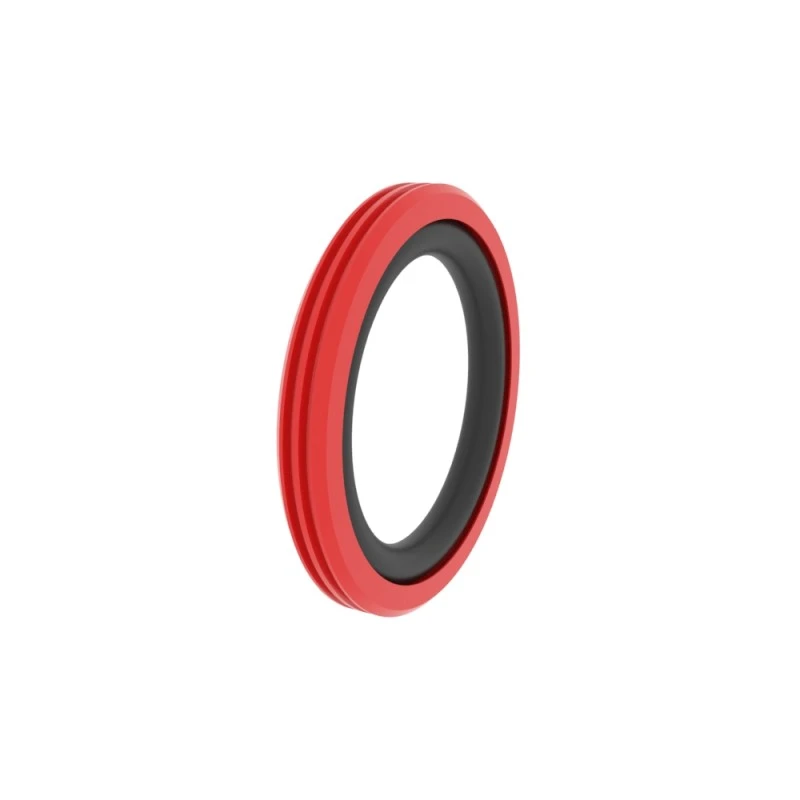

RCR103 pöördetihend, topelttoimetus, tugitsõngaga, parem tihendamise efekt kõrgsurve pöörlemise tingimustes.

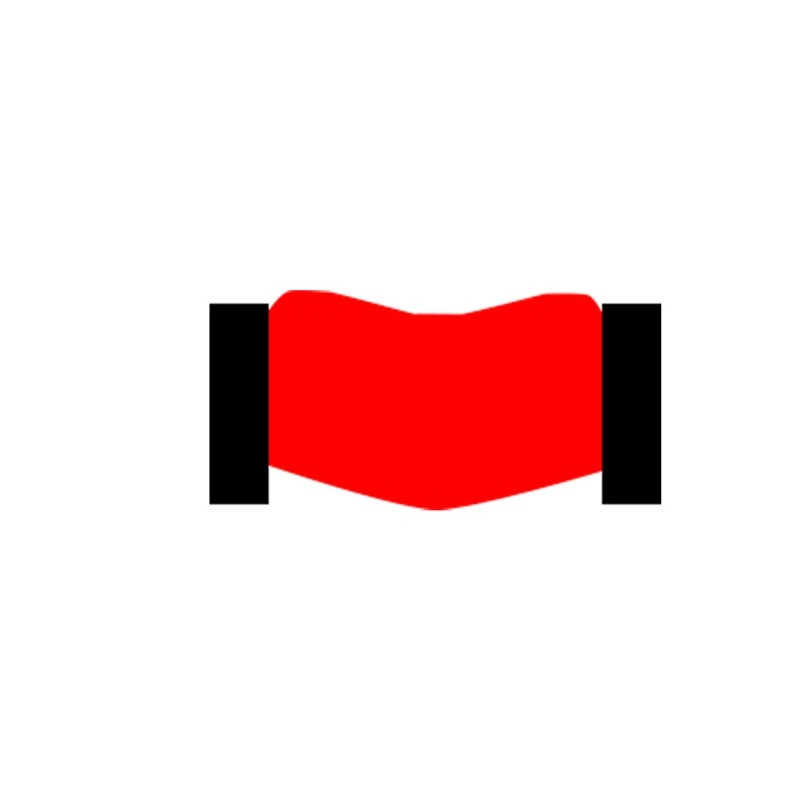

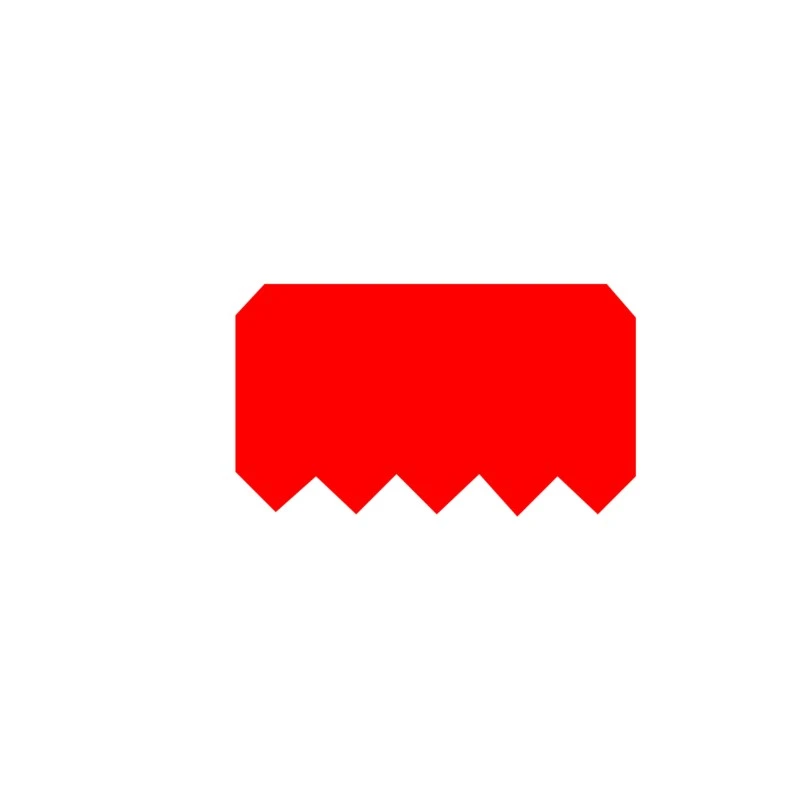

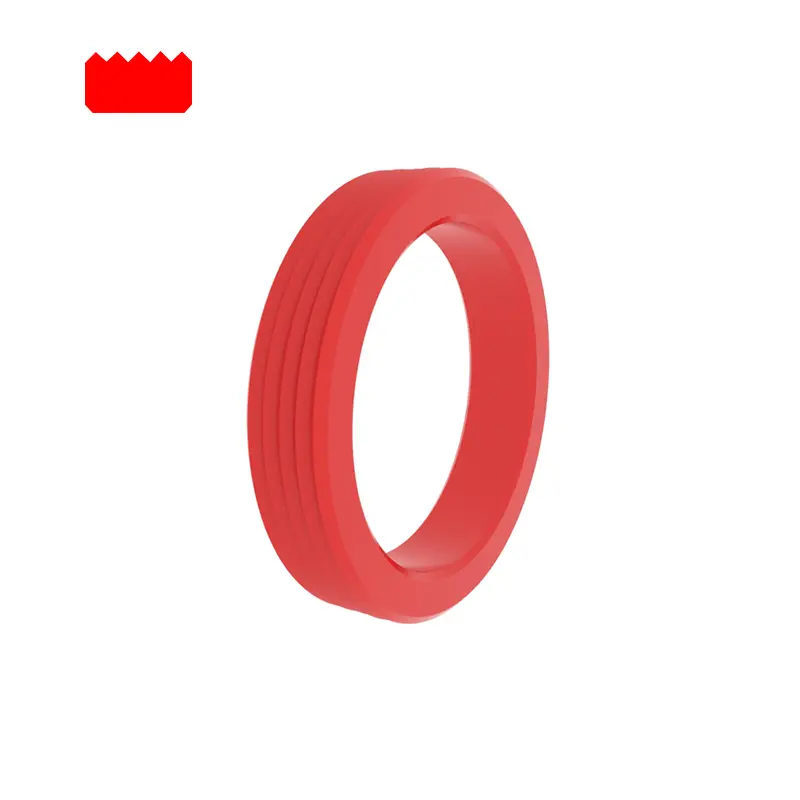

RCR104, RCR105 Pöördtihend, topelttoimeline, kitsas soon, stabiilne soon manustamine ja hammaste tihenduspind.

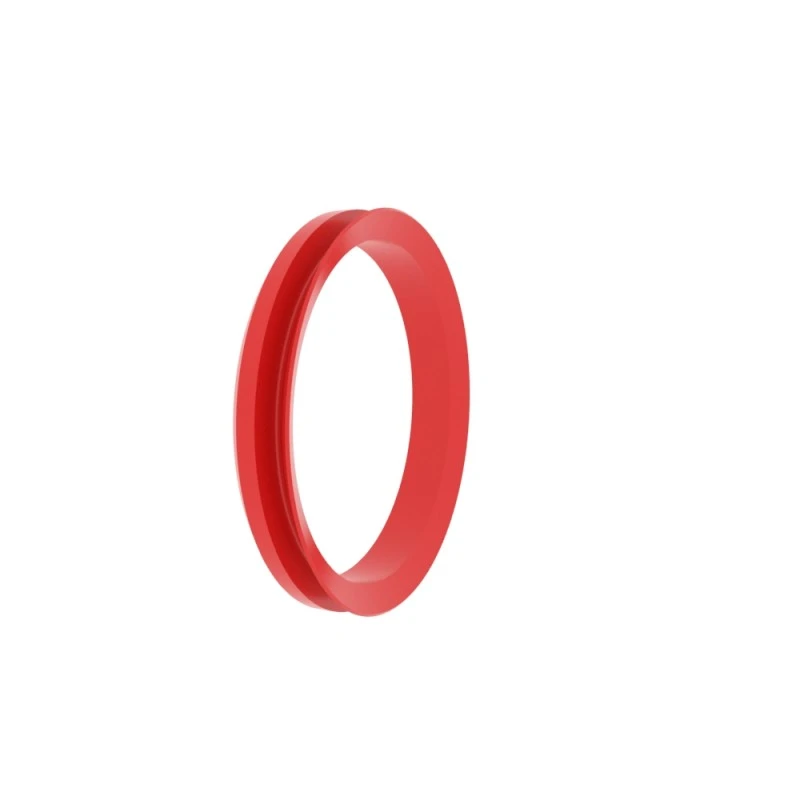

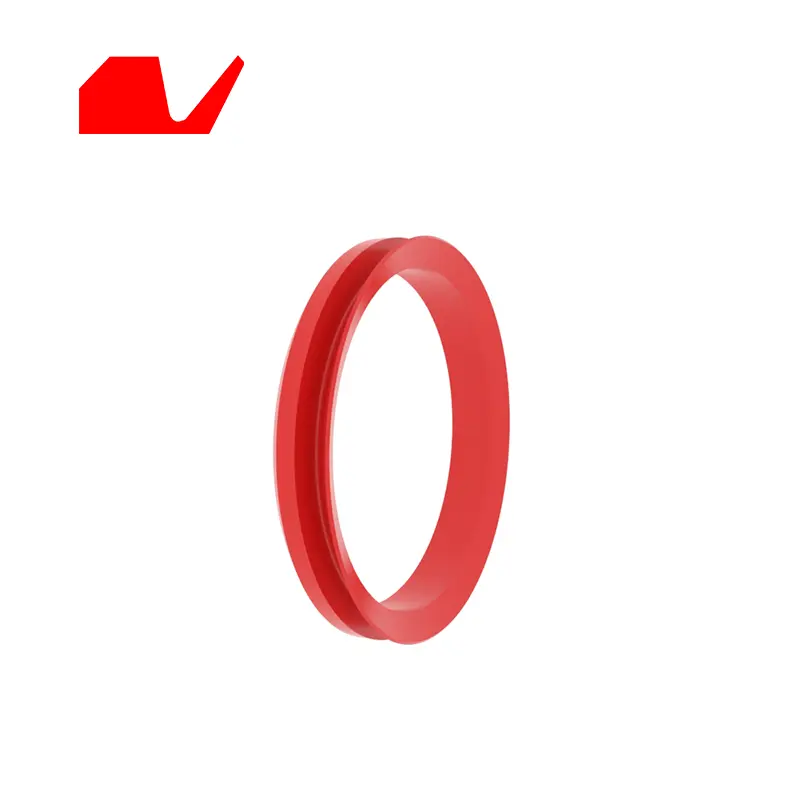

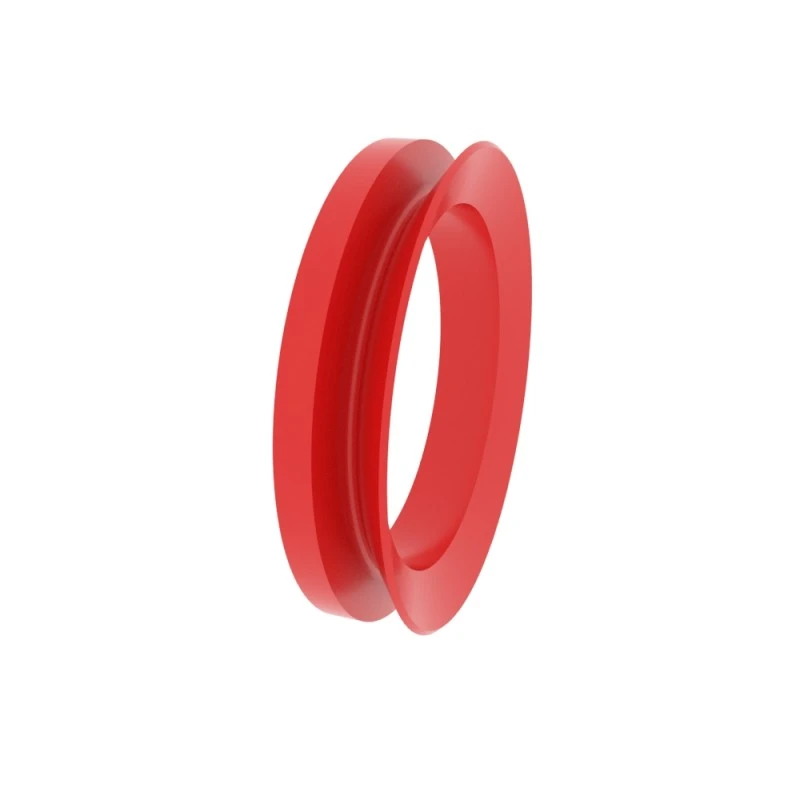

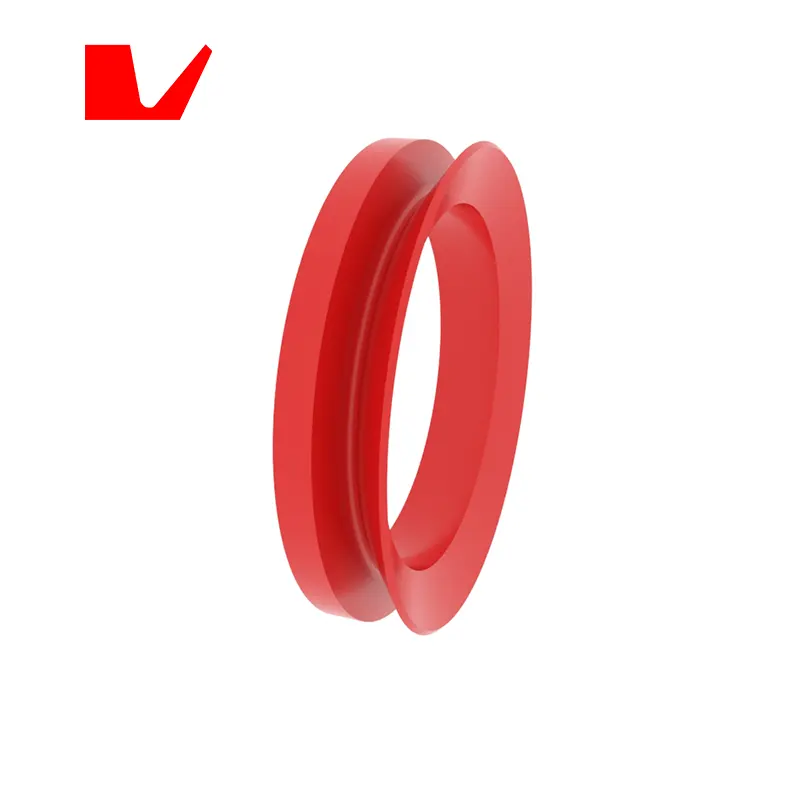

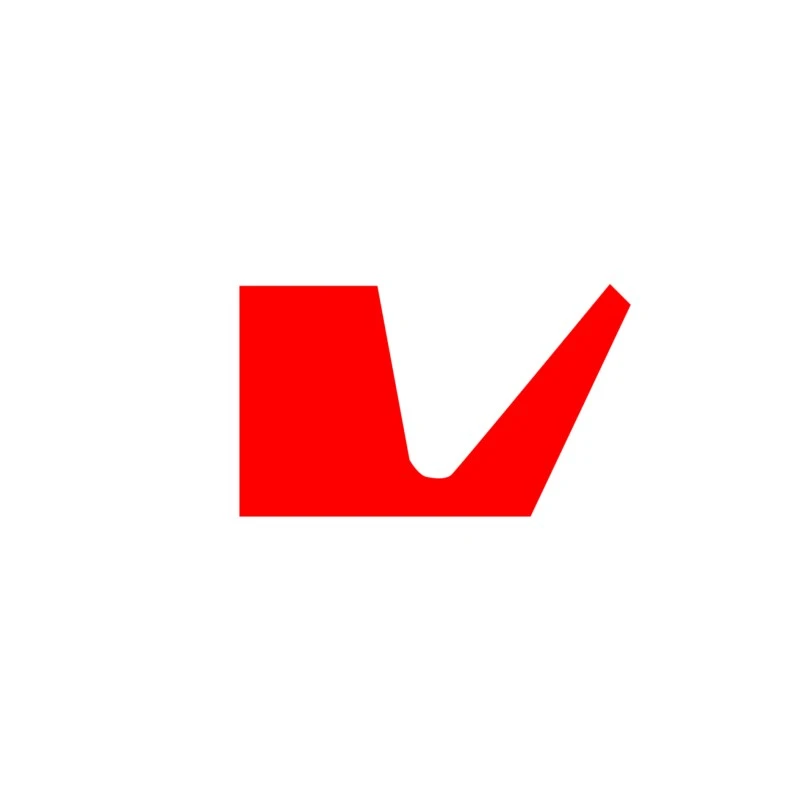

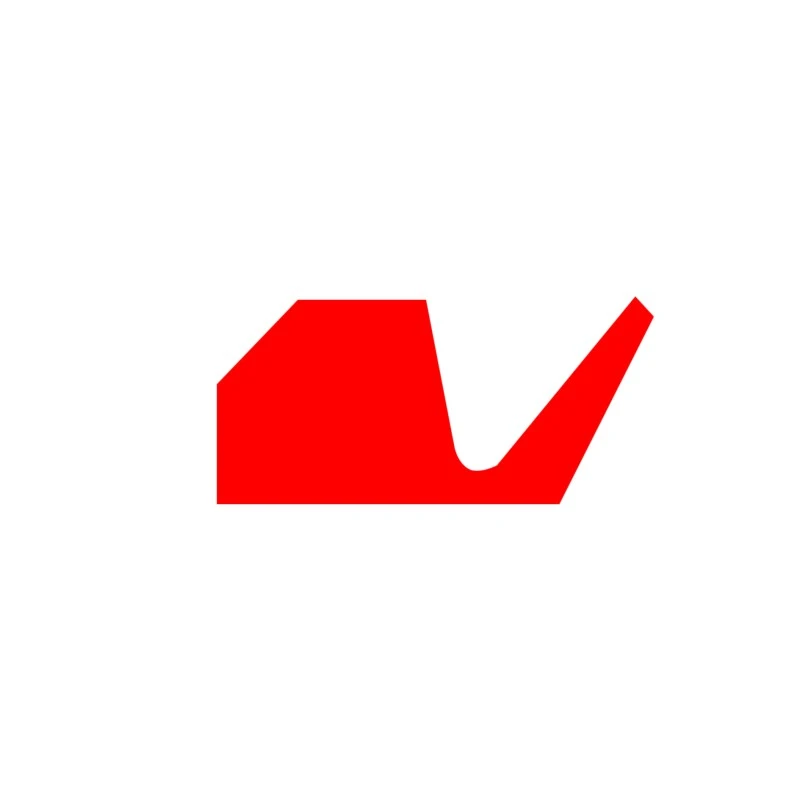

RCR106, RCR107 V-kujuline pöördtihend, aksiaalne liikumine, suur elastne moodul, hõõrdetakistus, tolm, saasteained, veeprits, õliprits jne.
RCR108 Pöördtihend, üksiktoiming, vedru pole, sise- ja välimiste huulte sekkumine määratakse vastavalt erinevatele töötingimustele.

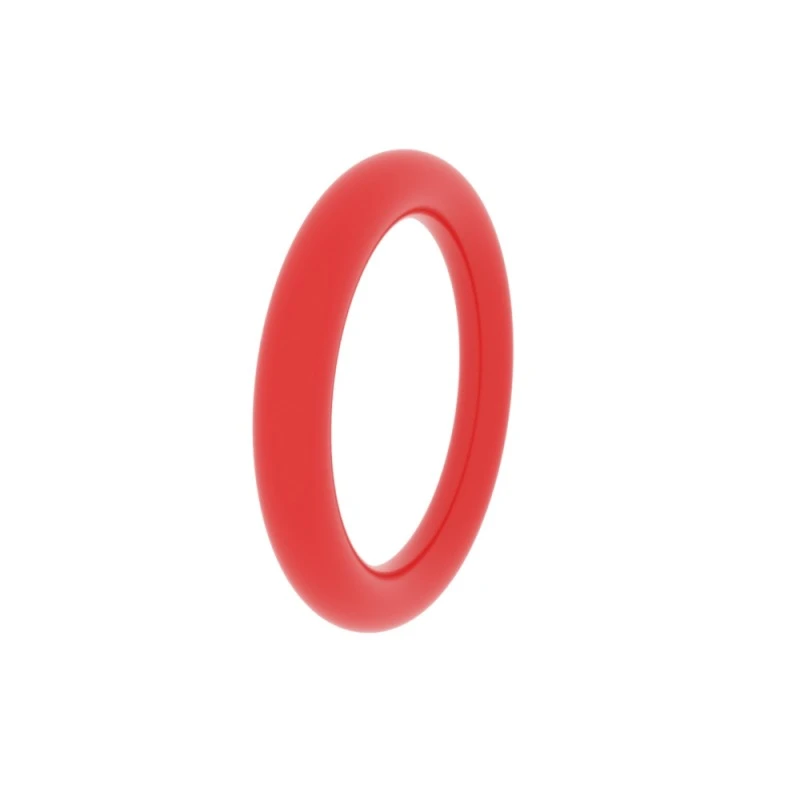

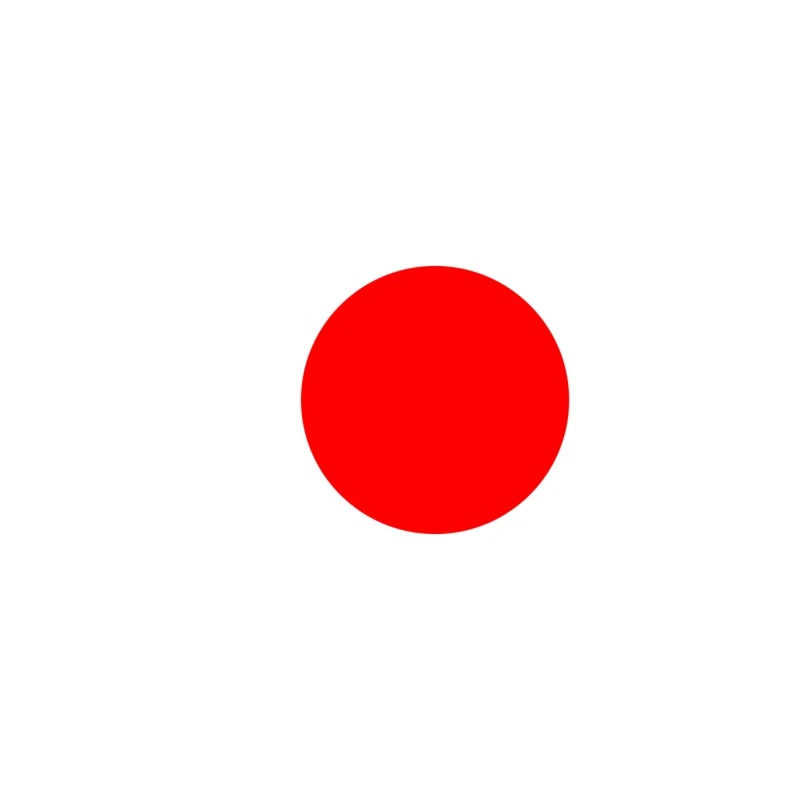

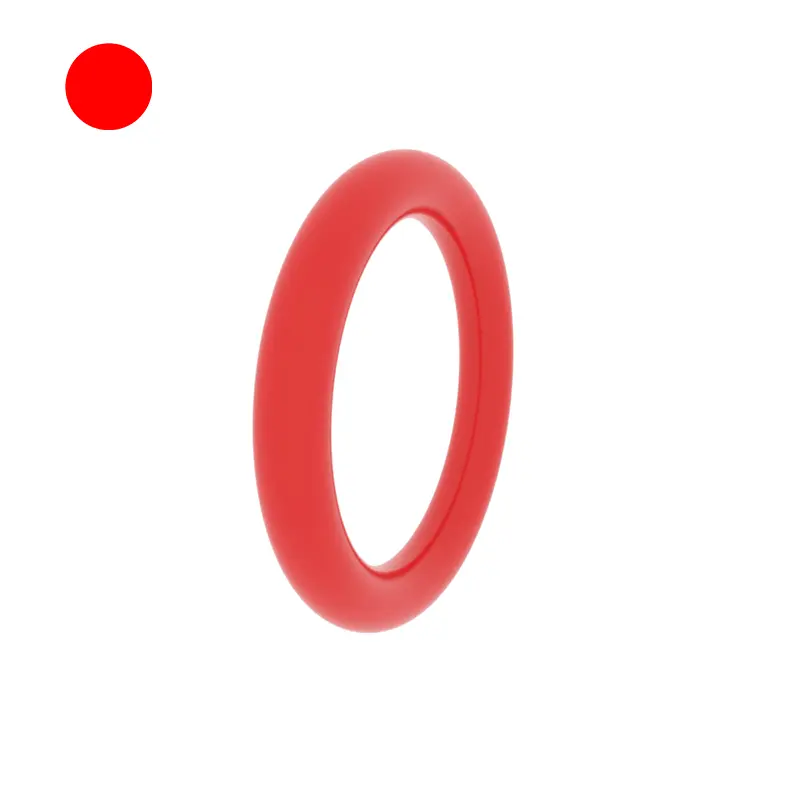

RCR109 O-rõngas, elastne rõngas, mida kasutatakse enamasti staatiliseks tihendamiseks või dünaamiliseks tihendamiseks, elastse temperatuuri keskmise valimiseks. Üksikasjalike soonte leiate palun O-rõnga proovist.

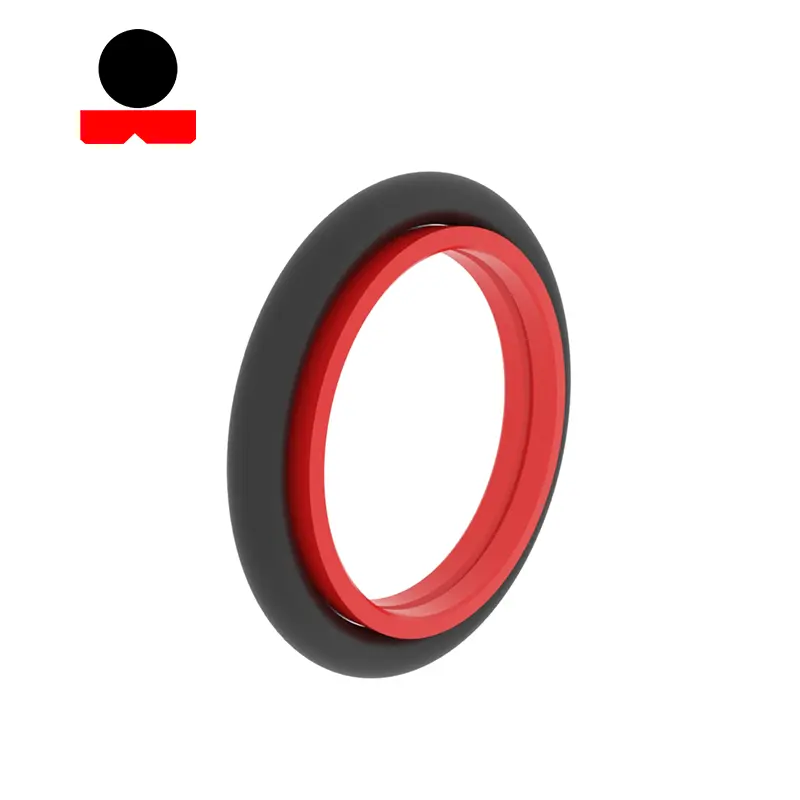

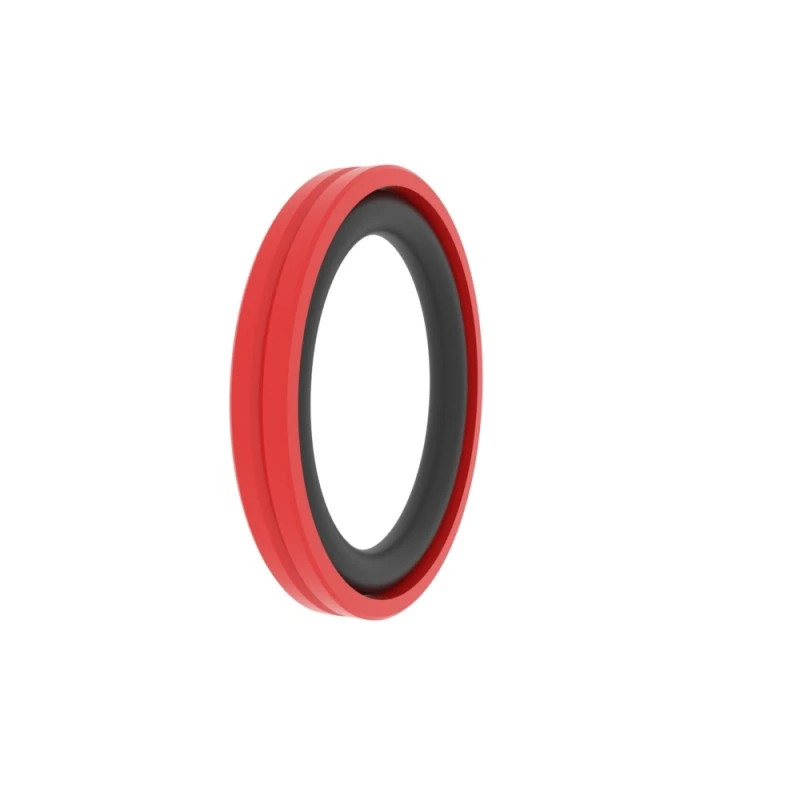

RCR110 pöördtetrafluoroetüleeni tihend võlli jaoks, topelttoiming, mis sobib kitsaste soonte jaoks.
RCR111 pöörlev tetrafluoroetüleenitihend augule, topelttoimingutele, sobib kitsaste soonte jaoks.
RCR112 pöördtihend, topelttoimeline, kitsas soon, mis sobib määritud töötingimusteks.
RCR113 pöördtihend, topelttoiming, tugitsõngaga, stabiilne soone manustamine, võimaldades suuremat ekstrusioonilõhet ja rõhku, mida enamasti kasutatakse kaevamisseadmete pöörleva võlli jaoks.

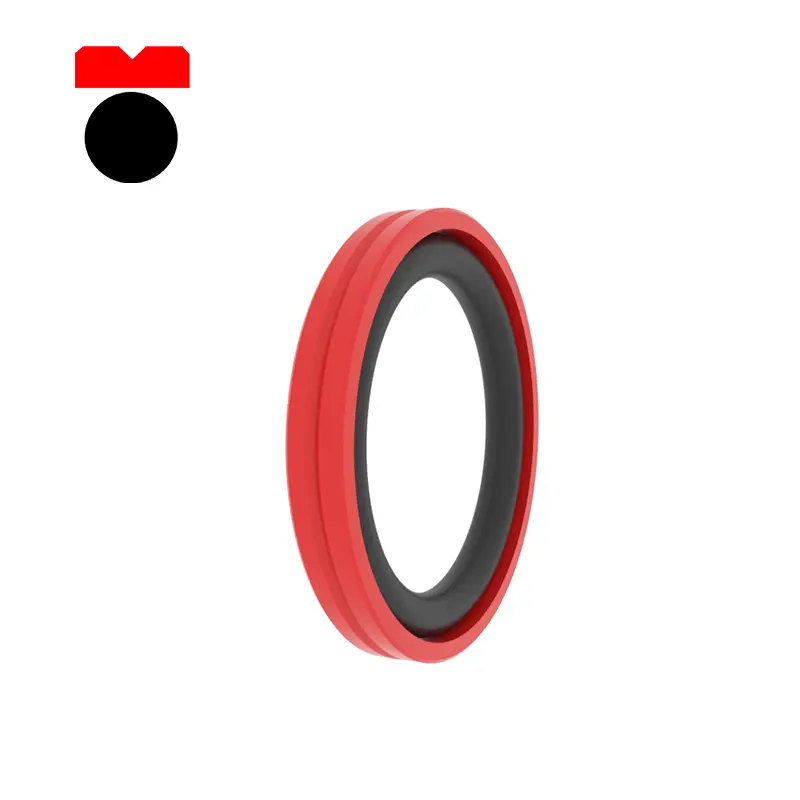

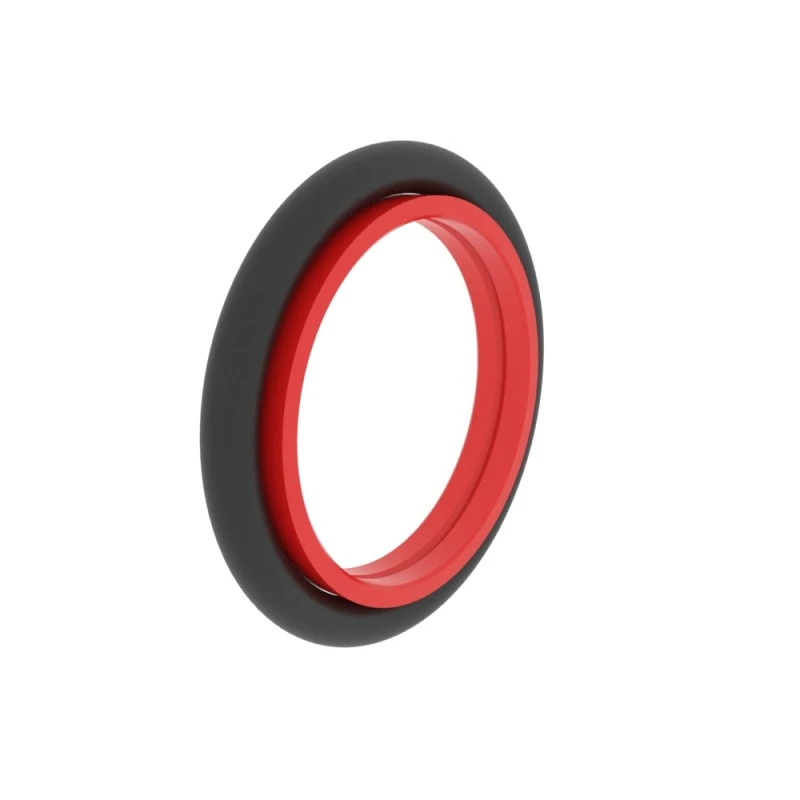

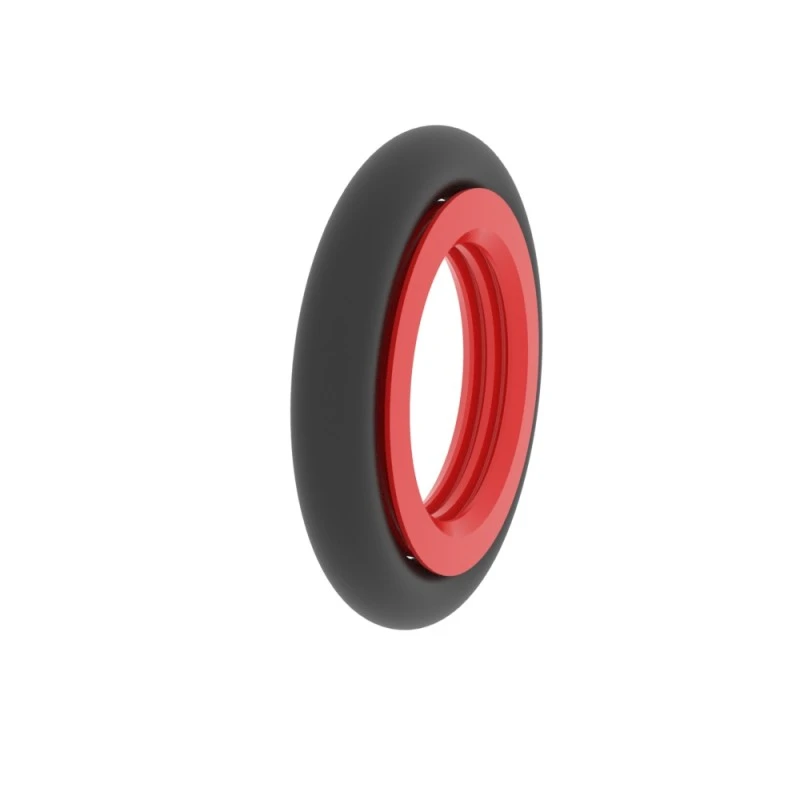

RCR115 pöörlev tetrafluoroetüleenitihend võlli jaoks, topelttoimetus, madal hõõrdumine, küljevastane kõrgrõhk, kõrge temperatuurivastane korrosioon.
RCR116 pöörlev tetrafluoroetüleenitihend augule, topelttoimingutele, madal hõõrdumine, küljevastane kõrgrõhk, kõrge temperatuurivastane korrosioon.

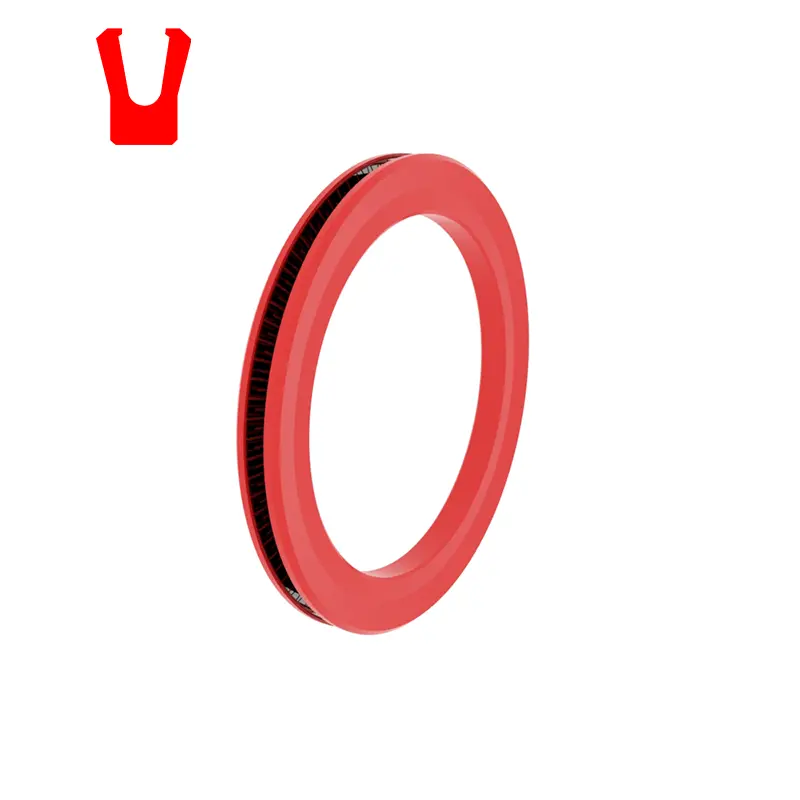

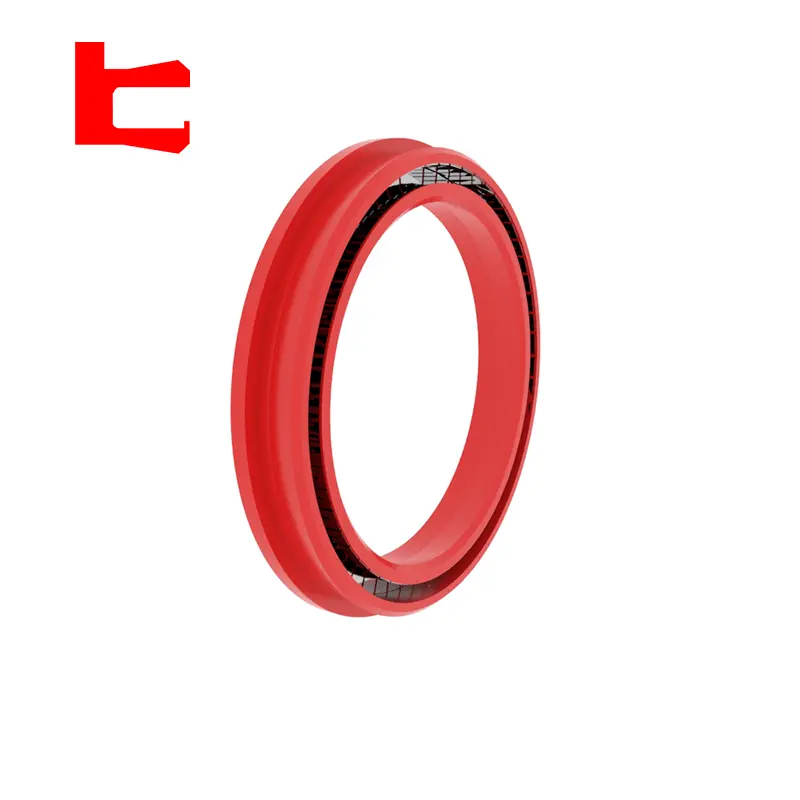

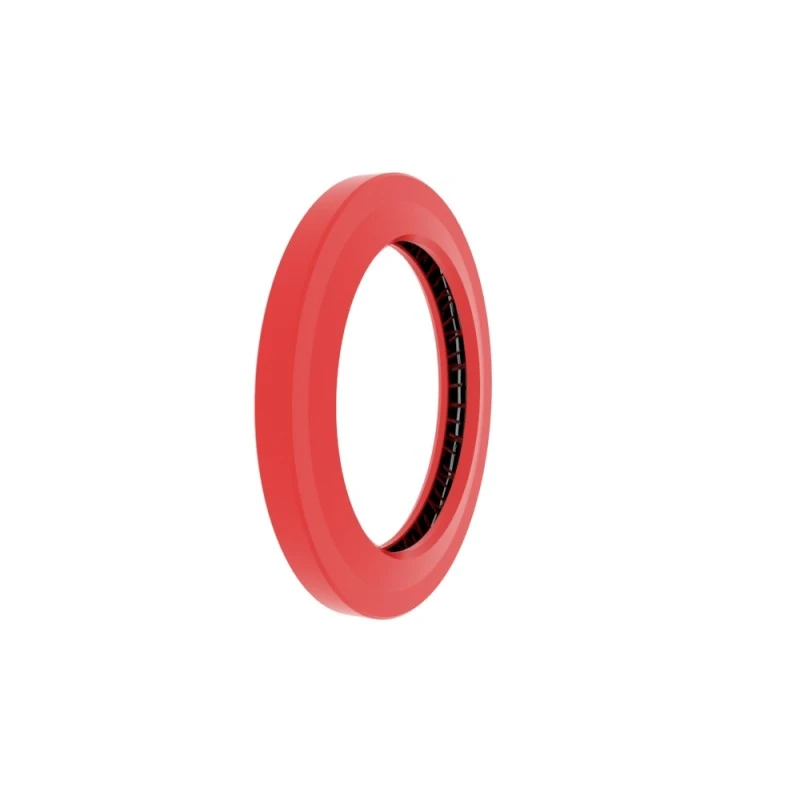

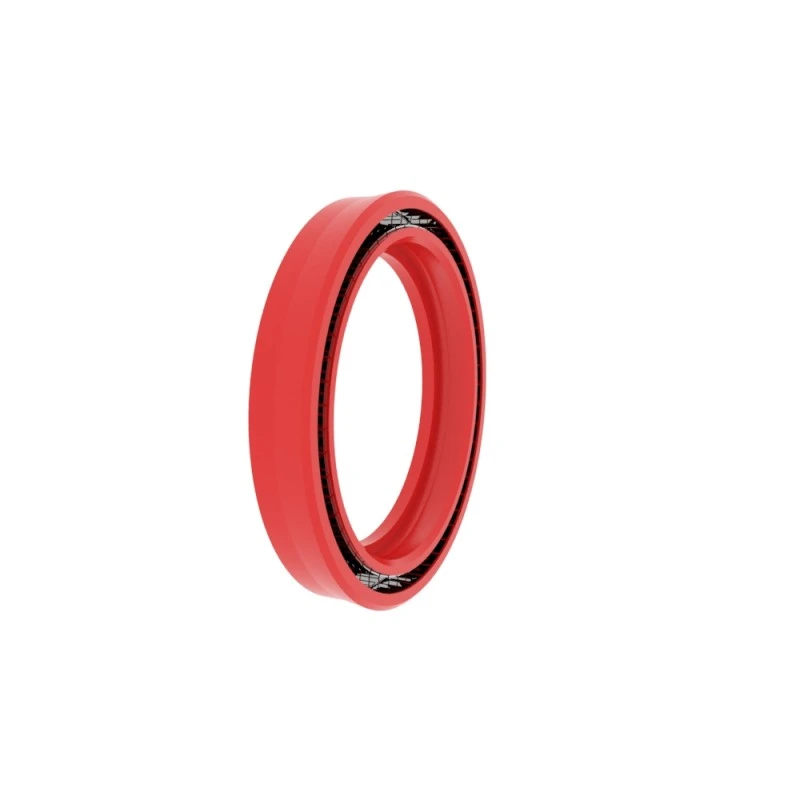

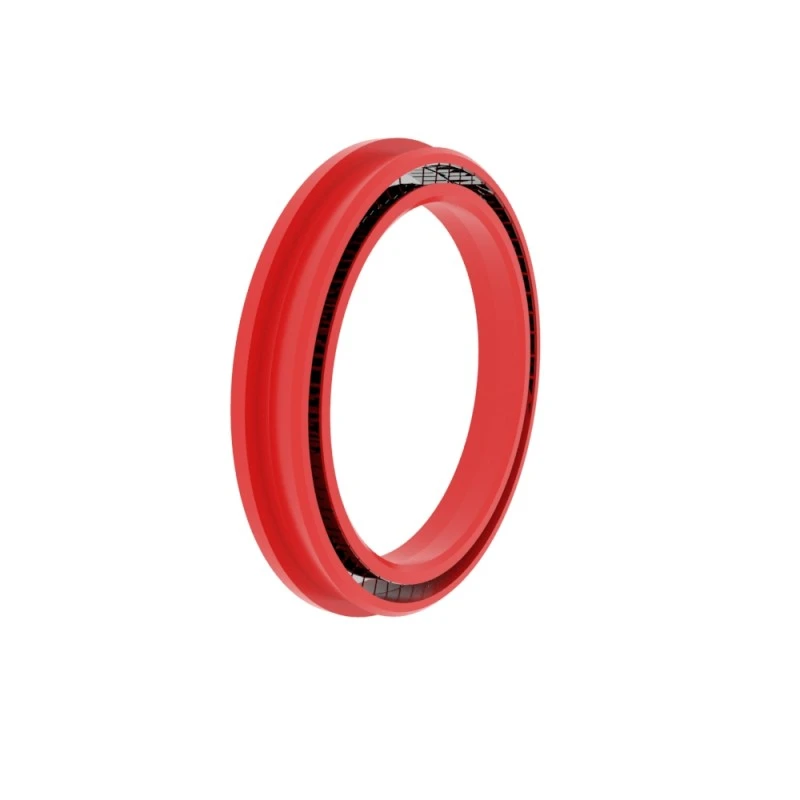

RCR117, RCR121 pöörleva PTFE tihendiga, koos Mander -vedruga, ühetoimeliste, kõrge temperatuuriga korrosioonikindlus, mis sobib suhteliselt suure kiiruse ja kõrgrõhu jaoks.

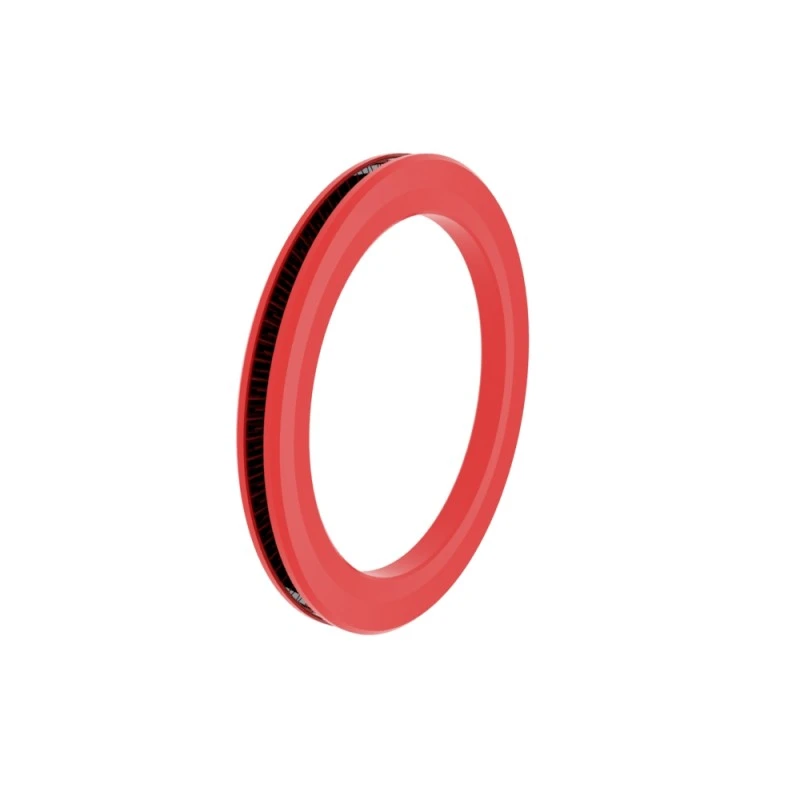

RCR118 End PTFE pöörlemis tihendiga, koos Mander Spring, ühekordse toiminguga, kõrge temperatuuriga korrosioonikindlus, mida kasutatakse enamasti keemiatööstuses.
RCR119 pöörlev luustik ühe huuletihend, üksiktoiming, aksiaalne avatud soone paigaldamine, laialdaselt kasutatav, enamasti kasutatud laagrite kaitseelemendina.
RCR201, RCR202 Pöörleva skeleti topelthuule tihendiga, ühekordse toiminguga, tolmukindla lisahuulega, aksiaalne avatud soone paigaldamine, laialdaselt kasutatav, enamasti kasutatud laagrite kaitseelemendina.

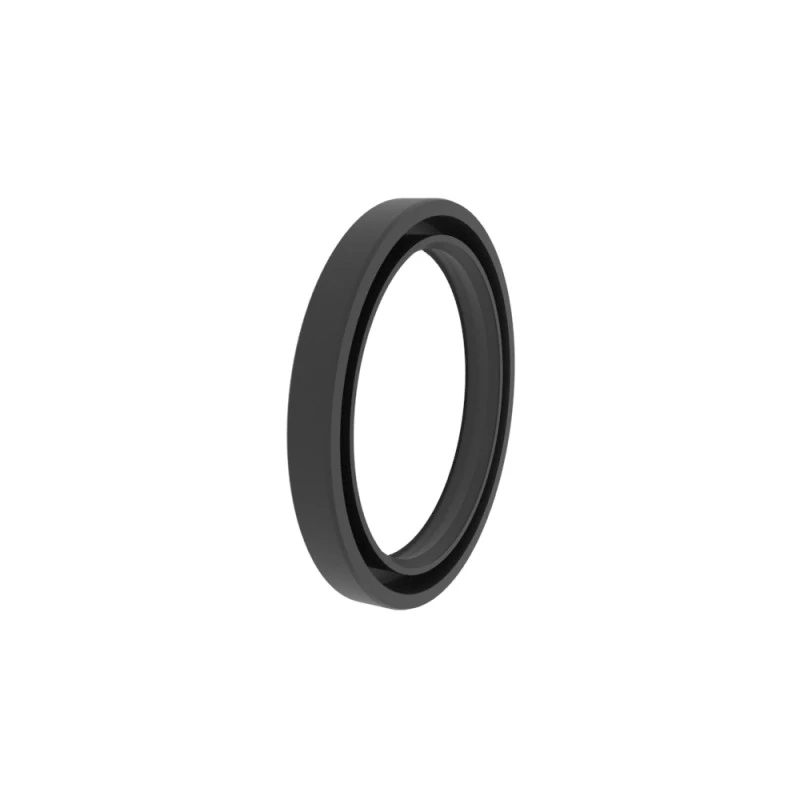

RCR203, RCR204 pöörleva skeletivaba ühehuuletihend, üksiktoiming, aksiaalne avatud soone kinnitus fikseeritud paigaldus, mida kasutatakse enamasti rasketes tööstusharudes nagu metallurgia ja laevaehitus.
RCR205 PUNINE ROTARY SKELETOD ÜHE HULIDE TIHE, SINGE ANTIILINE, AKSIAALNE ONE GOOVE ASTURU Fikseeritud paigaldus, mida kasutatakse enamasti rasketes tööstusharudes nagu metallurgia ja laevaehitus.
RCR206, RCR207 LÕPETATUD ROTARY raamita ühe huuletihend, ühekordse toiminguga, aksiaalne avatud soone kinnitus fikseeritud paigaldus, mida kasutatakse enamasti rasketes tööstusharudes nagu metallurgia ja laevaehitus. Sobib madala kiirusega tihendamiseks, tihendusööde on liitiumipõhine määrded.
Tooteomadused ja rakendused:
Peamised rakendused

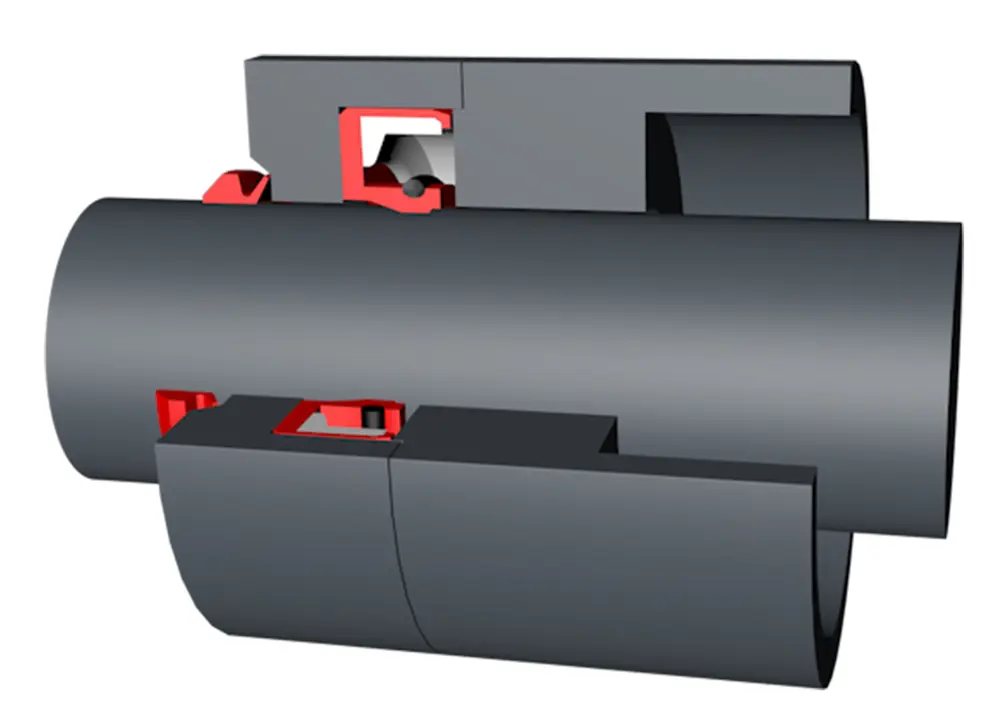

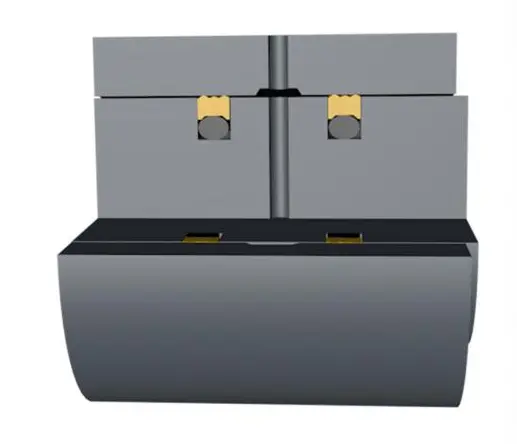

Pööratud pöörde tihendid sobivad võlli otsa tihendamiseks, pöörleva võlli tihendamiseks, ekskavaatorid, haarajad, pöörlevad liigesed, pöörlevad jaotused ja seda tüüpi tihendit kasutatakse sageli nafta- ja keemiatööstuses
Eelised
Pööratud pöördetihenditel on lai valik kohanemisvahendeid ja temperatuurivahemikke, hea tihendamise efekt, kõrgrõhutakistus, väikese ristlõike suurus, hüdrauliline õliresistentsus, madal hõõrdumine ja kepi libisemise nähtust puudub.

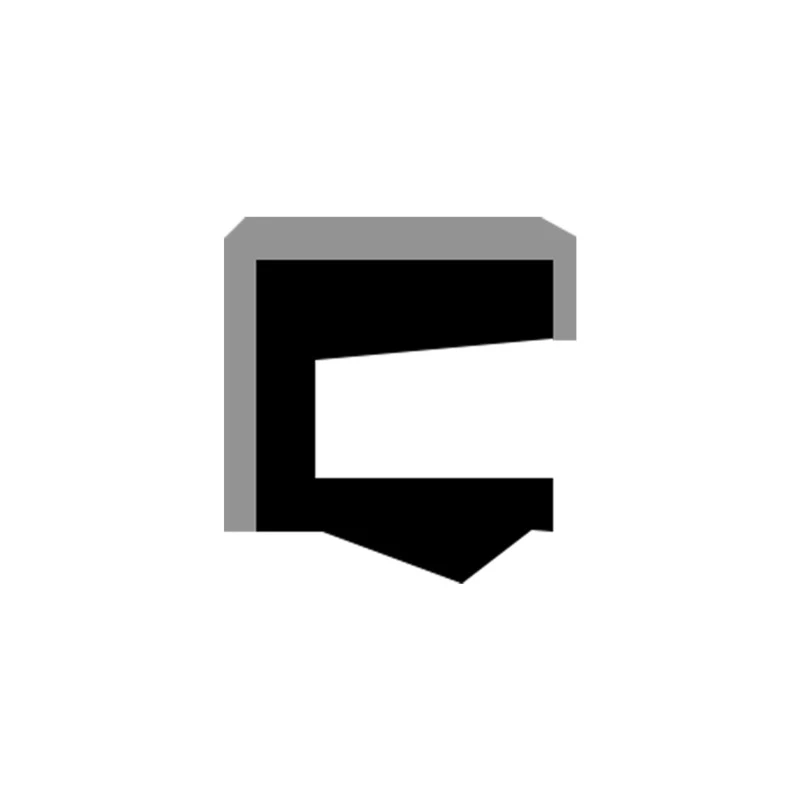

RCR101
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
F8 |
|
ΦD |
H8 |
Tellimisnäide
Mudel: RCR101
Soone suurus: 100x115x8
Materjal: NBR/POM
Tihenditüüp: RCR101, RCR102
Peamine rakendus: sobib võlli otsa tihendamiseks
Eelised: sobib laiale keskkonnale, laia temperatuurivahemiku ja hea tihendamise efekti jaoks
Materjal: polüuretaan, kumm/polüoksümetüleeni
|

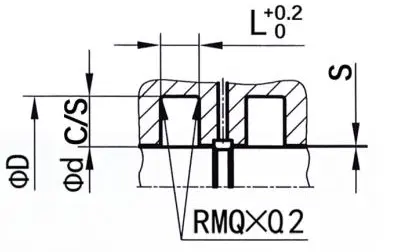

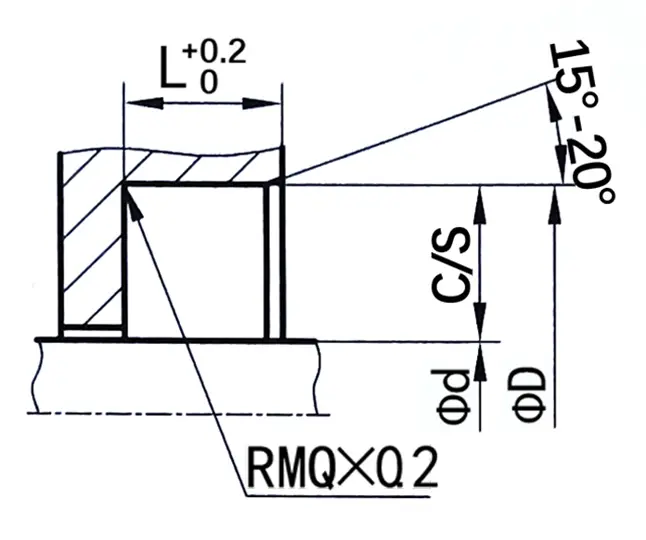

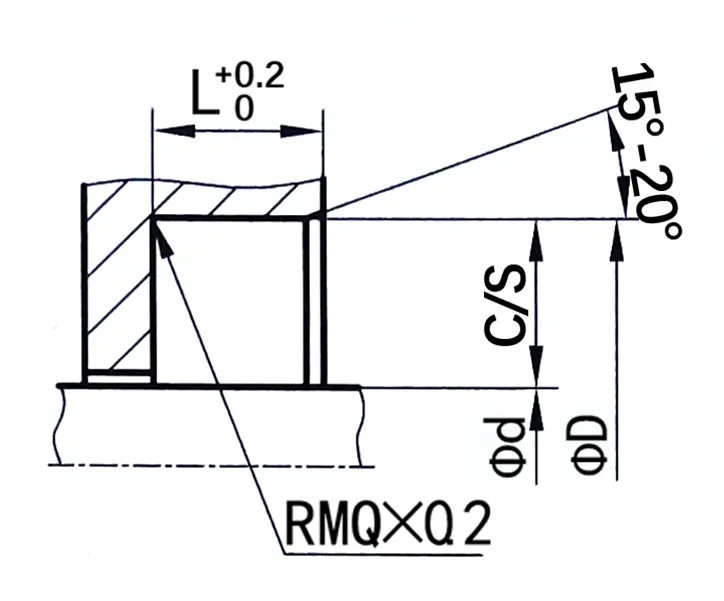

SEAL Groove näited |
Järgnevalt on toodud standardsed soone mõõtmed (suurusvahemikus on igas suuruses pöörlevad tihendid) |
|||||
|
|
|
ΦD |
ΦD |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139,9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||

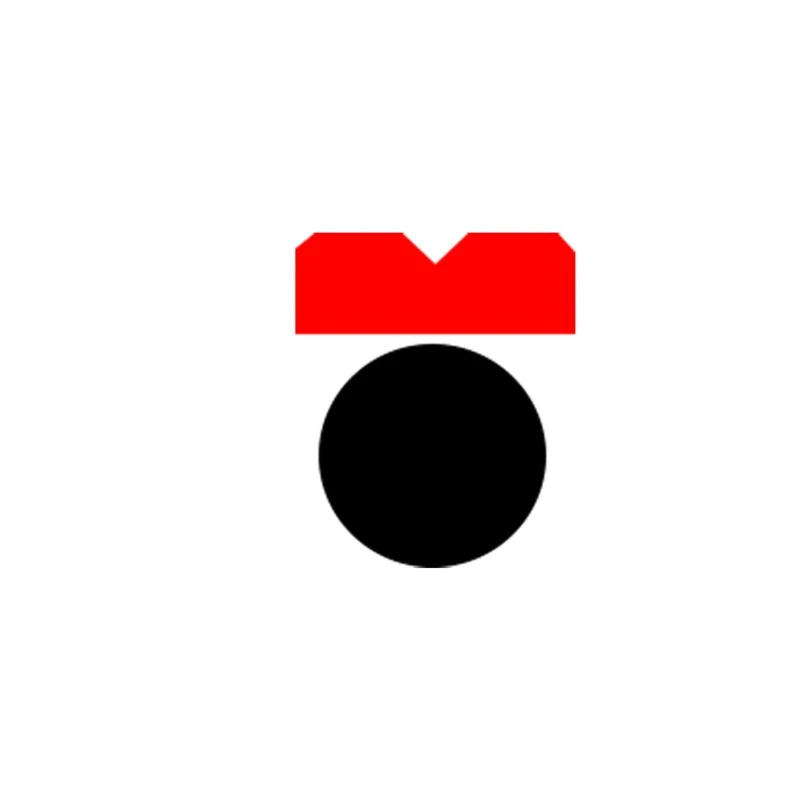

RCR115
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
F8 |
|
ΦD |
H8 |
Tellimisnäide
Mudel: RCR115
Soone suurus: 100x111x4.2
Materjal: PTFE4+NBR
Tihenditüüp: RCR115
Peamine rakendus: Sobib pöörleva võlli tihendamiseks, ekskavaatoriteks, haarabiks, pöörlevateks liigesteks.
Eelised: see võib vastu seista kõrgsurvele, sellel on väike ristlõikega, see on vastupidav hüdraulilisele õlile, sellel on madal hõõrdumine ja kepi libisemise nähtus.
Materjal: tetrafluoroetüleen + nitriil kumm või fluorobber
|

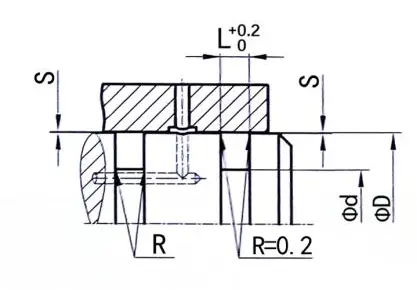

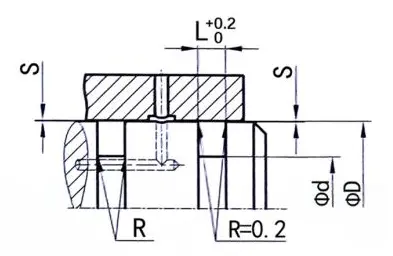

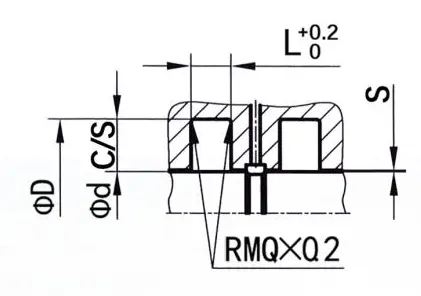

SEAL Groove näited |
Järgnevalt on toodud standardsed soone mõõtmed (suurusvahemikus on igas suuruses pöörlevad tihendid) |
||||||||
|
|
|
ΦD |
ΦD |
L |
R |
X |
Maksimaalne väljapressimisvahe s |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37,9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255,9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

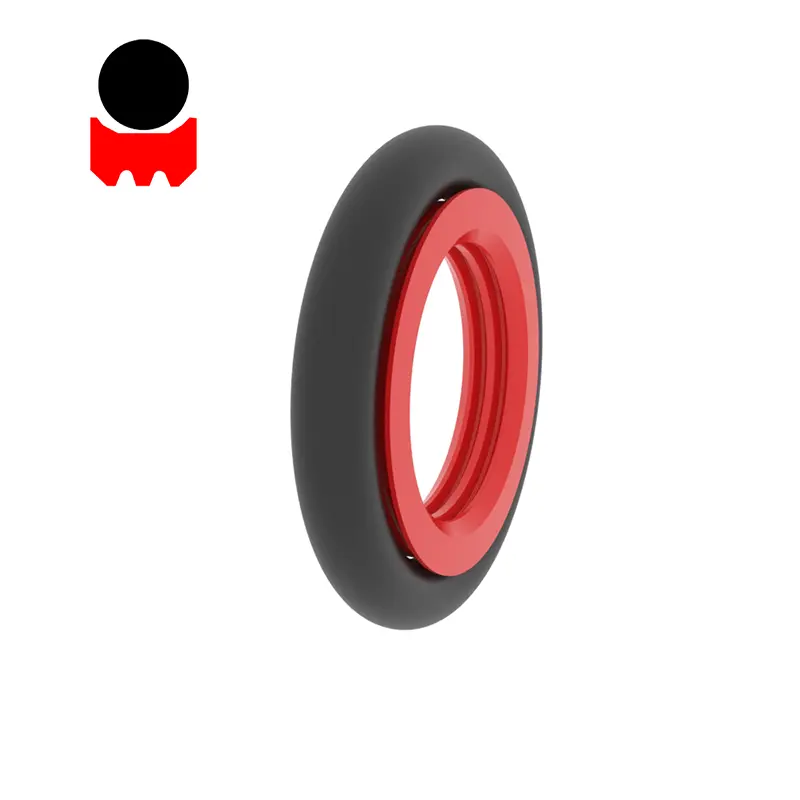

RCR116
Tellimissuurus
Φd ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
F8 |
|
ΦD |
H8 |
Tellimisnäide
Mudel: RCR116
Soone suurus: 100x89x4.2
Materjal: PTFE4+NBR
Tihenditüüp: RCR116
Peamine rakendus: sobib pöörleva võlli otsatihendite jaoks, ekskavaatorid, haarajad, pöörlevad vuugid, pöörlevad jaotused.
Eelised: see sobib laiale söötmele ja temperatuurile, sellel on hea tihendamise efekt, väike ristlõike suurus, tugev vastupidavus hüdraulilise õli suhtes, madala hõõrdumise ja kepi libisemise nähtuseta.
Materjal: tetrafluoroetüleen + nitriil kumm või fluorobber
|
SEAL Groove näited |
Järgnevalt on toodud standardsed soone mõõtmed (suurusvahemikus on igas suuruses pöörlevad tihendid) |
||||||||
|
|
|
ΦD |
ΦD |
L |
R |
Ring |
Maksimaalne väljapressimisvahe s |
||
|
100bar |
200bar |
||||||||
|
8-39,9 |
Φd-4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79,9 |
Φd-7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132,9 |
Φd-11,0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-155.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117
Tellimissuurus
Φd ...... välimine läbimõõt
Φd1 ...... välimine läbimõõt
Φd ...... sisemine läbimõõt
L ...... soone laius
L1 ...... soone laius
|
Pinnaviimistlus |
R tmax (μm) |
RA (μM) |
|
Libisev pinnale sobivad kummi-/polüuretaani tihendid Libisevad pinnale sobivad PTFE -tihendid |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Soone põhi Soone pool |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiili tugi pikkuse suhe |
50%-95% |
|
|
Tolerants |
|
|
ΦD |
F8 |
|
ΦD |
H8 |
Tellimisnäide
Mudel: RCR117
Soone suurus: 100x117.5x110.5x7.1x1.8
Materjal: PTFE4+V
Tihenditüüp: RCR117
Peamine rakendus: sobiv võlli otsa tihendamiseks, seda tüüpi tihendit kasutatakse sageli nafta- ja keemiatööstuses
Eelised: madal hõõrdumine, korrosioonikindlus, kõrge temperatuurikindlus, mis sobib suure kiiruse tagamiseks
Materjal: ptfe, roostevabast terasest vedru
|

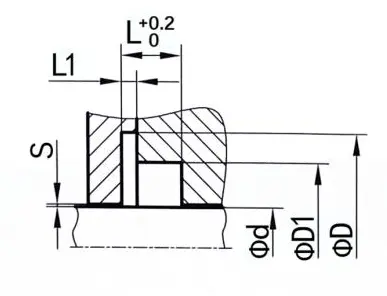

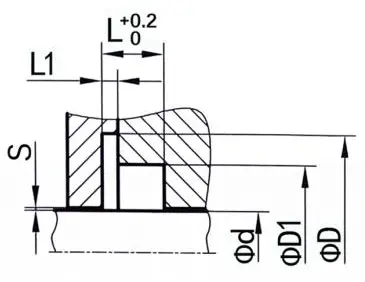

SEAL Groove näited |
Järgnevalt on toodud standardsed soone mõõtmed (suurusvahemikus on igas suuruses pöörlevad tihendid) |
|||||||||
|
|
|
ΦD |
ΦD |
FD1 |
L |
L1 |
Maksimaalne väljapressimisvahe s |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19,9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39,9 |
Φd+12,5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17,5 |
Φd+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
