Meie pöörde tihendijuhi rõngast kasutatakse laialdaselt hüdraulilistes silindrites, pneumaatilistes süsteemides, tööstusmasinates ja muudes põldudes. Saame pakkuda kohandatud lahendusi vastavalt klientide vajadustele, et aidata parandada seadmete töö tõhusust ja pitseerimise usaldusväärsust. Erinevate omaduste kohaselt oleme jaganud pöörde tihendijuhi rõnga erinevateks mudelisarjadeks.

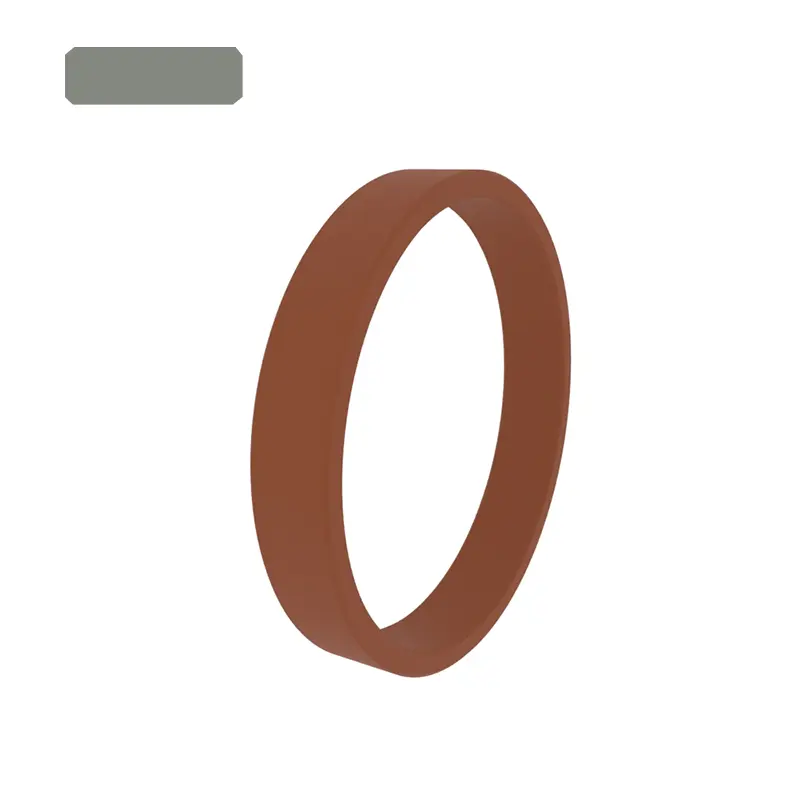

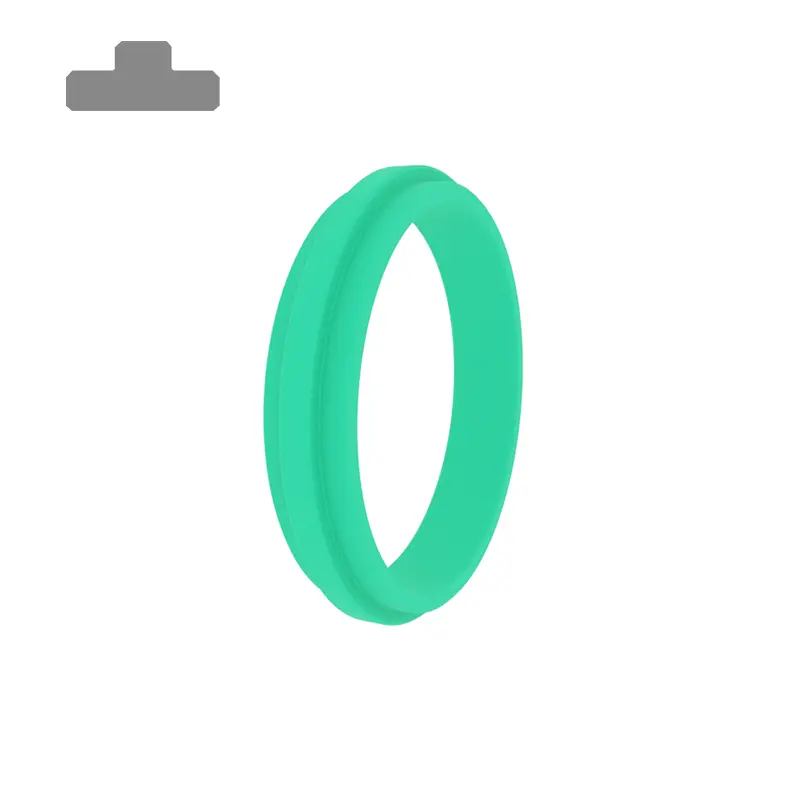

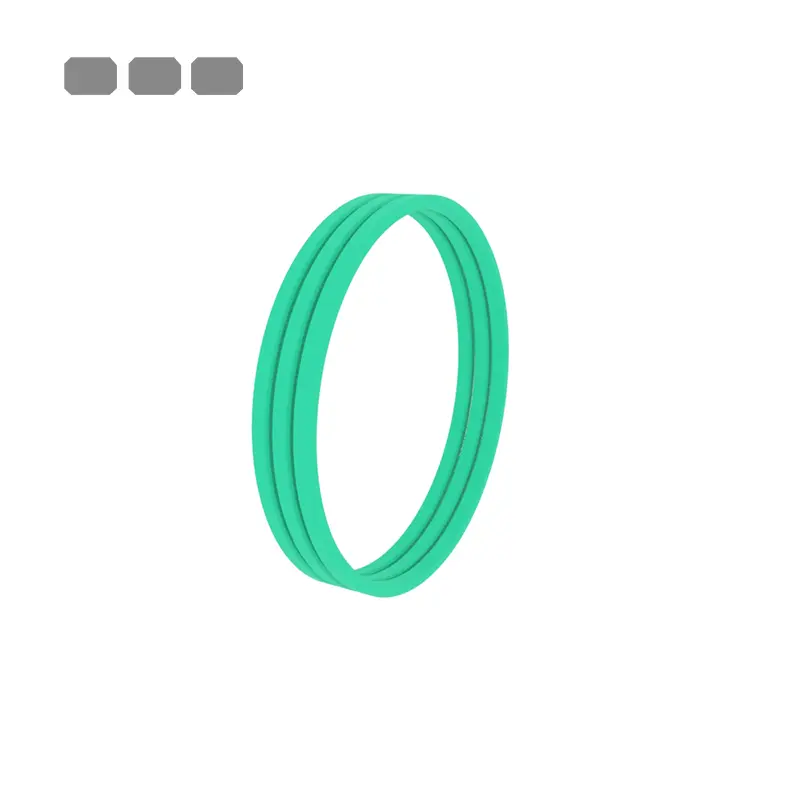

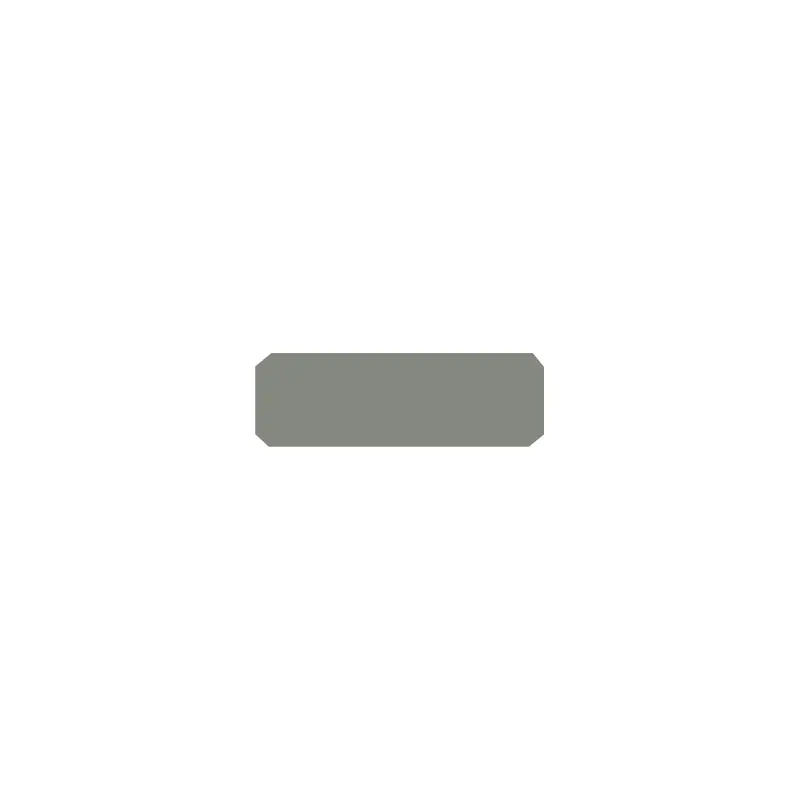

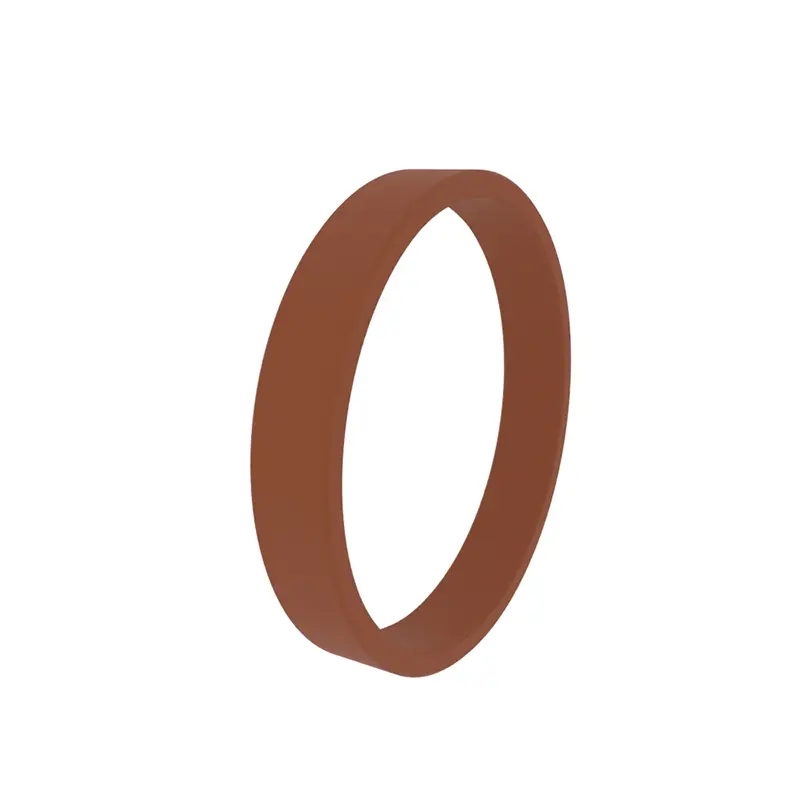

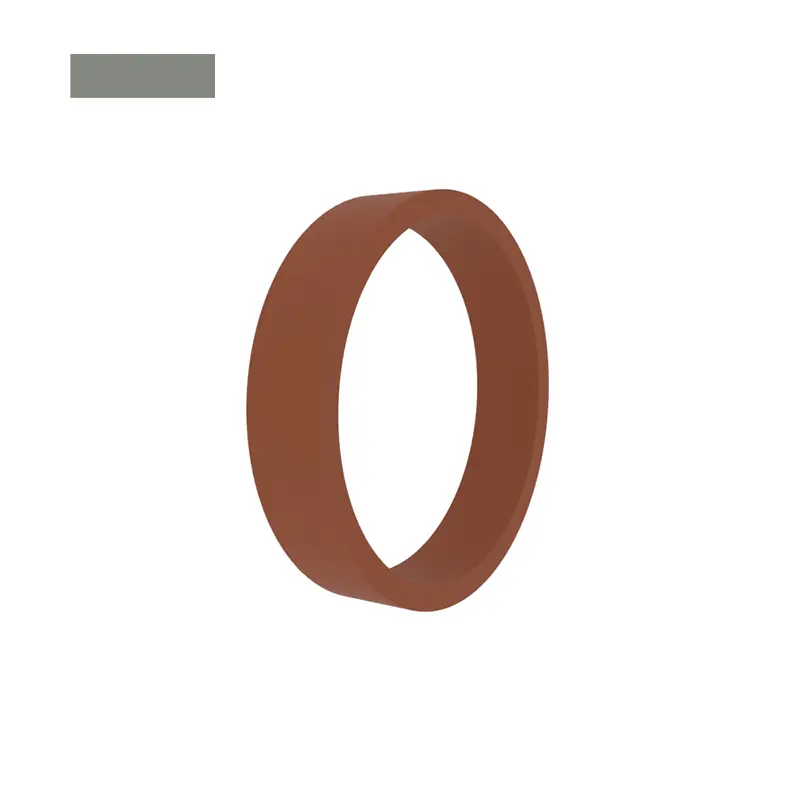

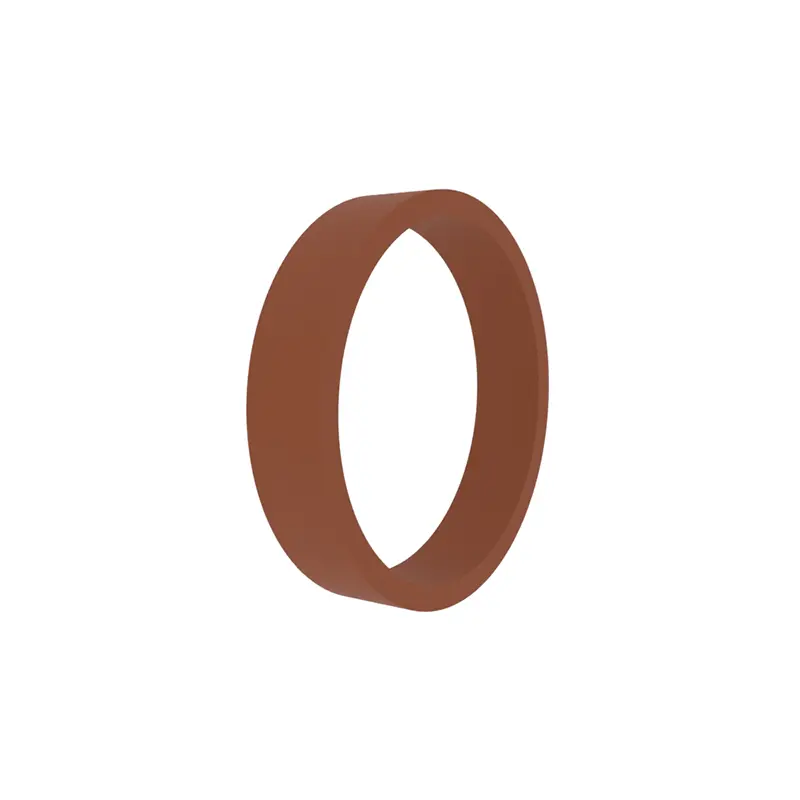

RCF101, RCF102, RCFB102 Standardjuhid sobivad silindrite kolvi- ja kolvivardade jaoks. Enamik neist tuleb avada ja paigaldada suletud soontesse või need võivad olla avatud.

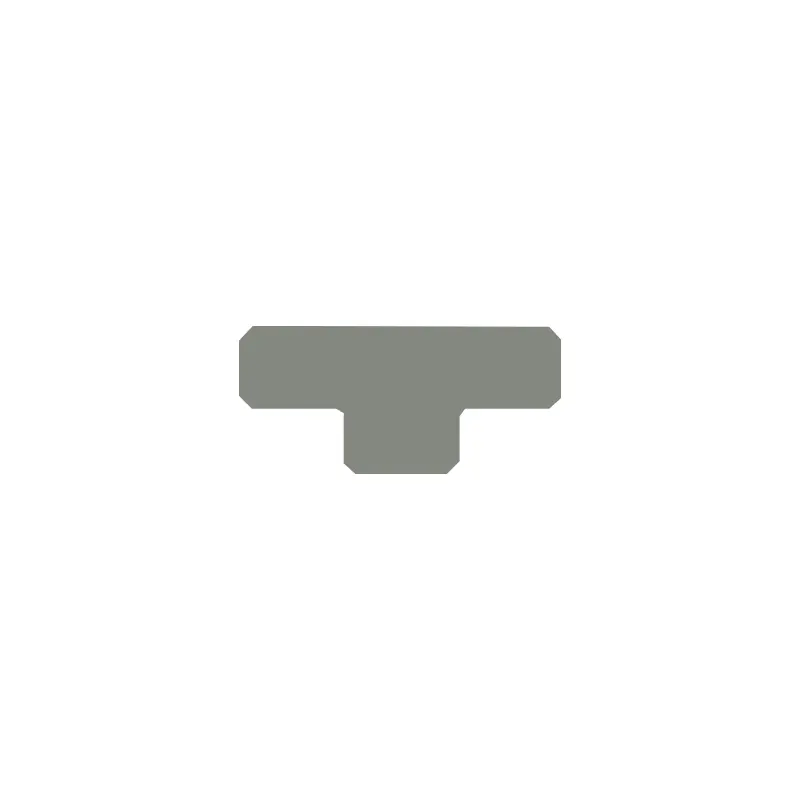

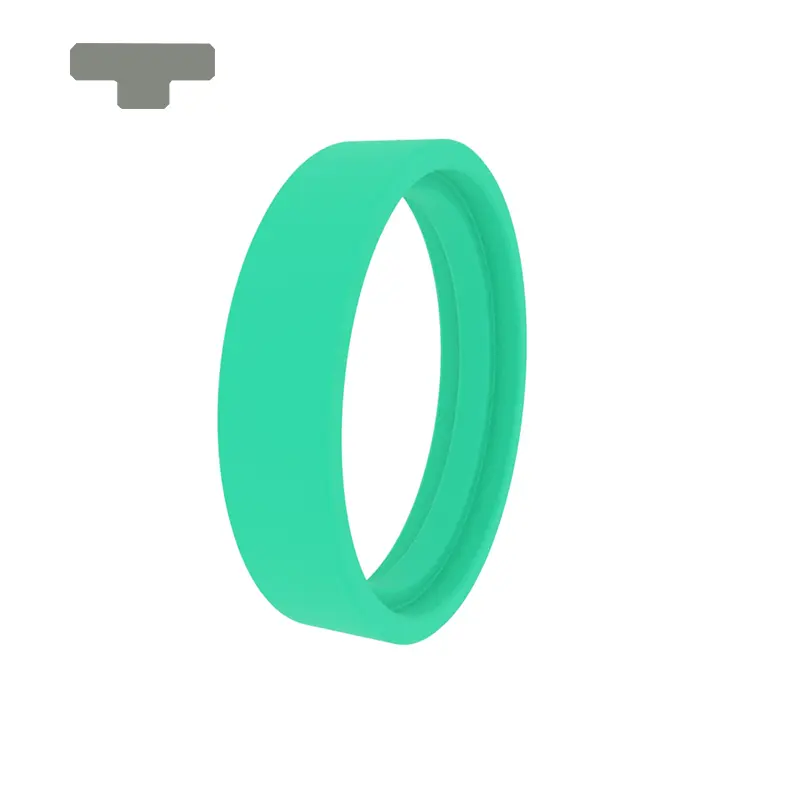

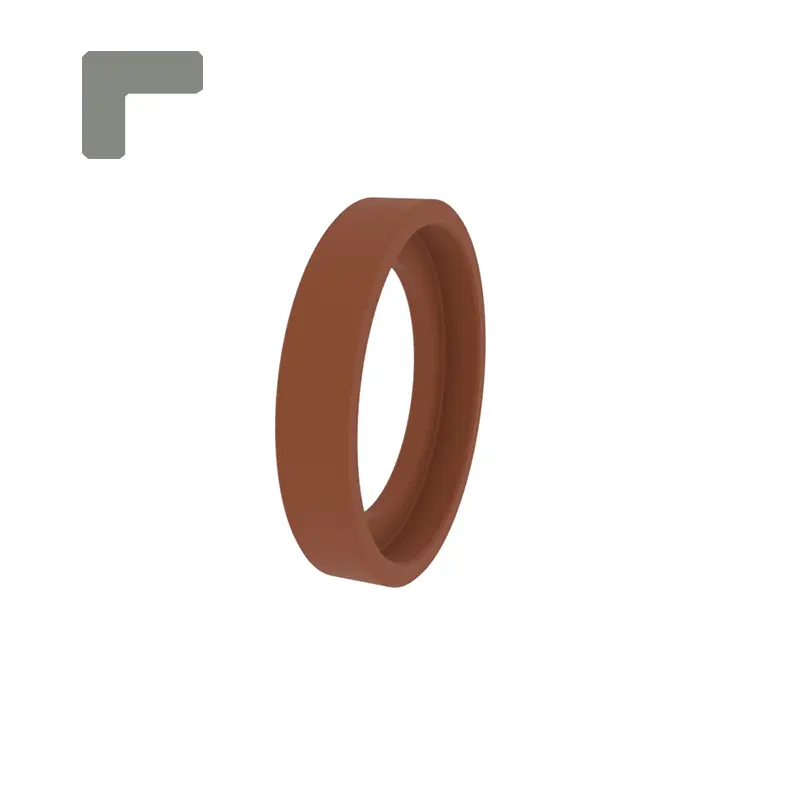

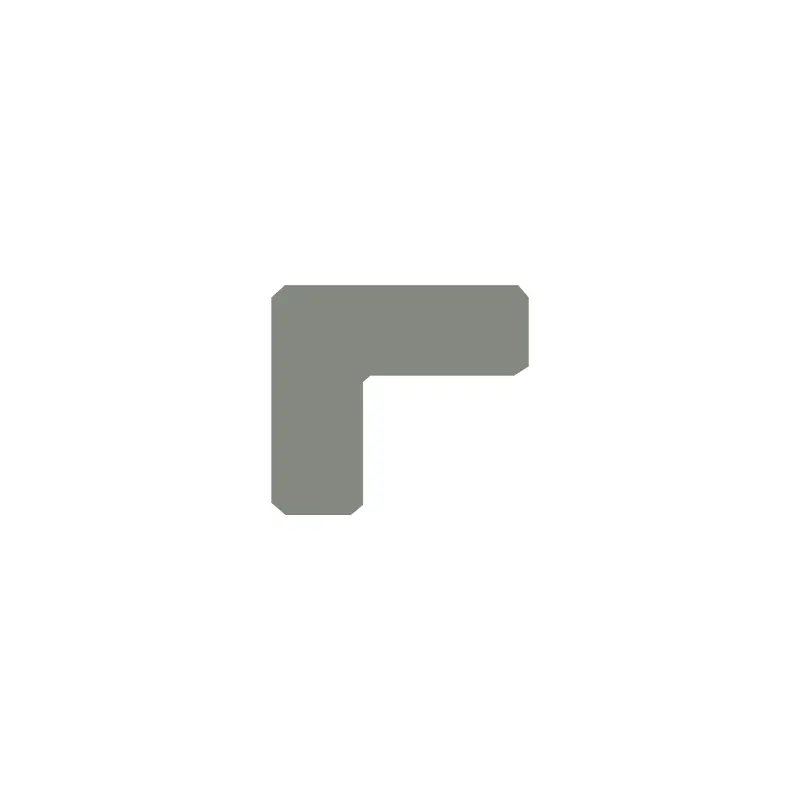

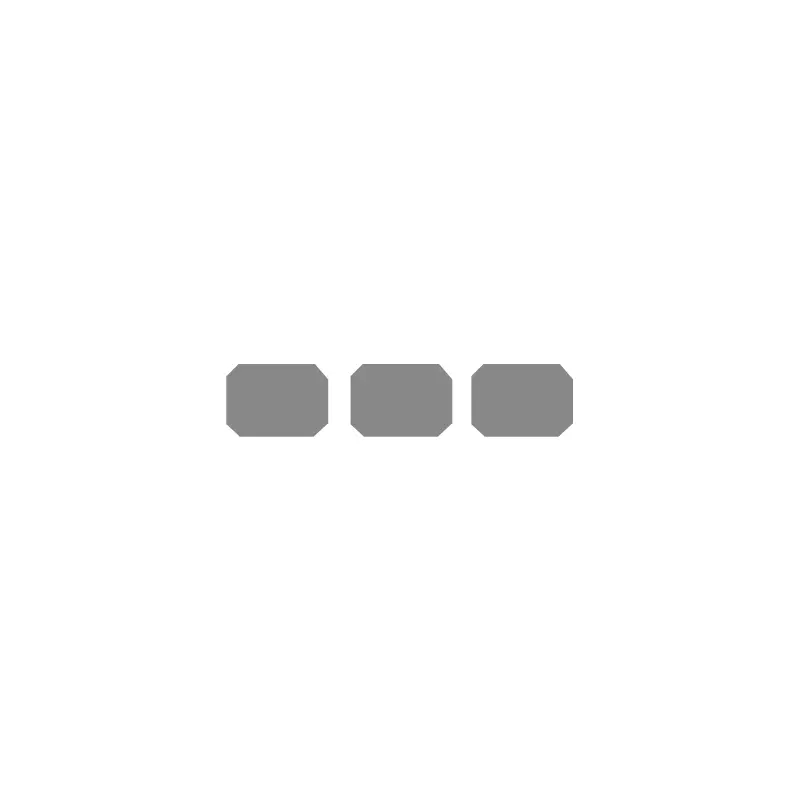

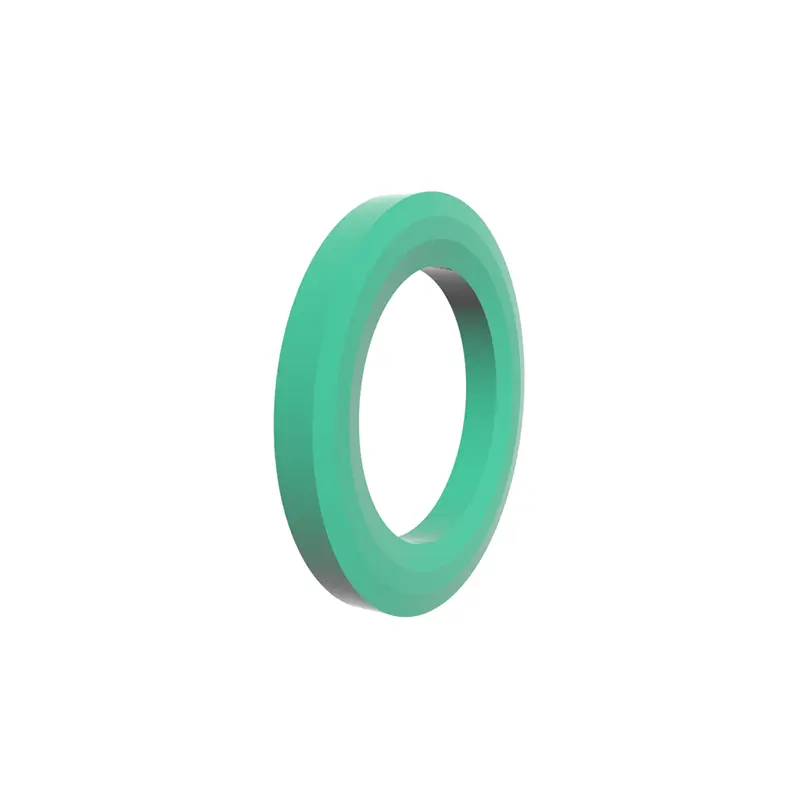

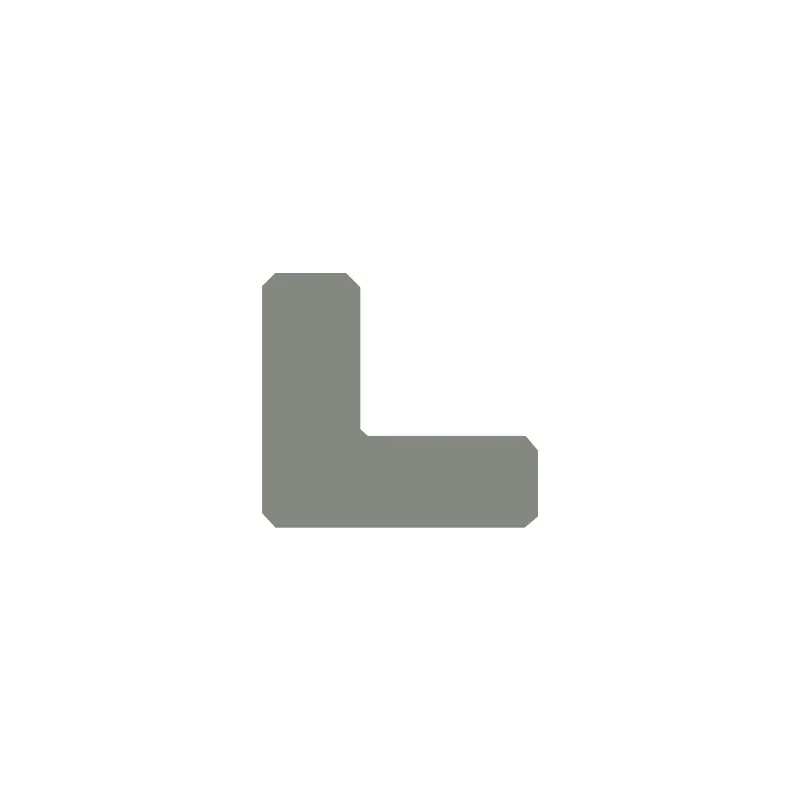

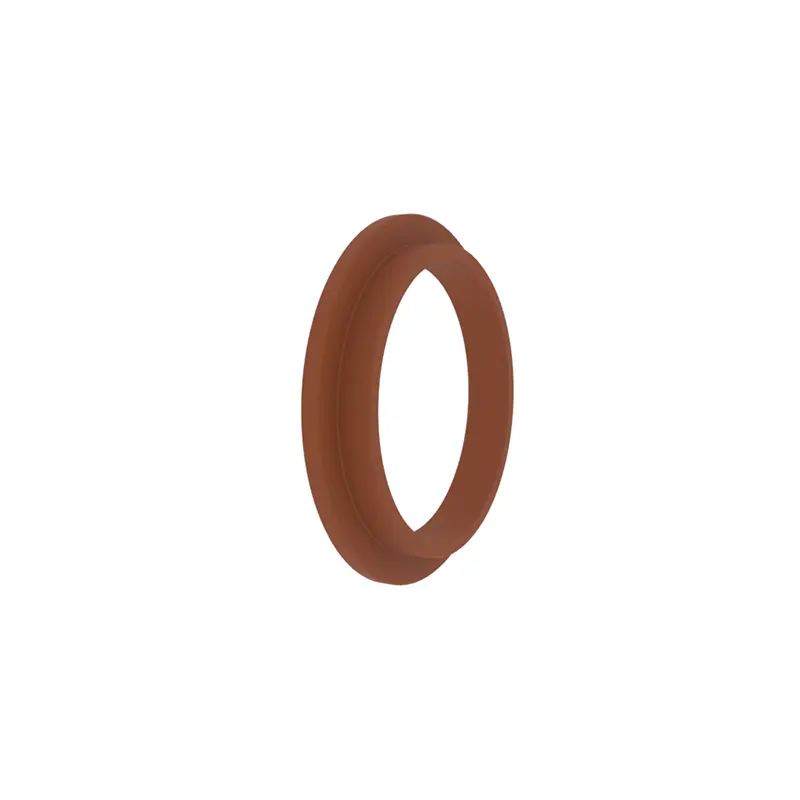

RCF103, RCF104 Standardjuhid sobivad kolbjuhendite jaoks. Nurgadega kujundus muudab selle funktsioonid juhtrõngad ja kinnitusrõngad. See võib olla avatud või mitte.

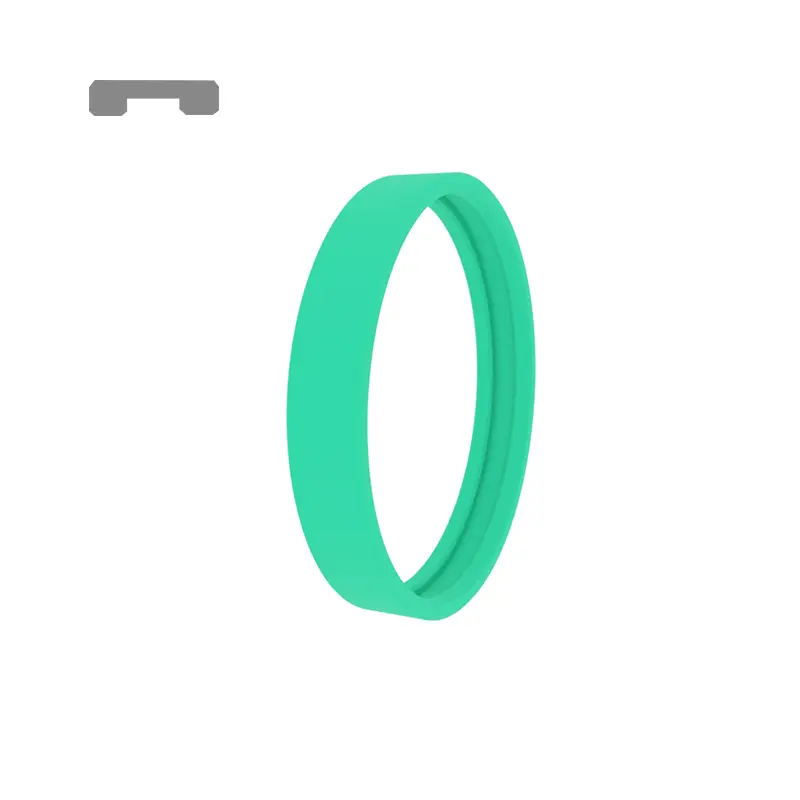

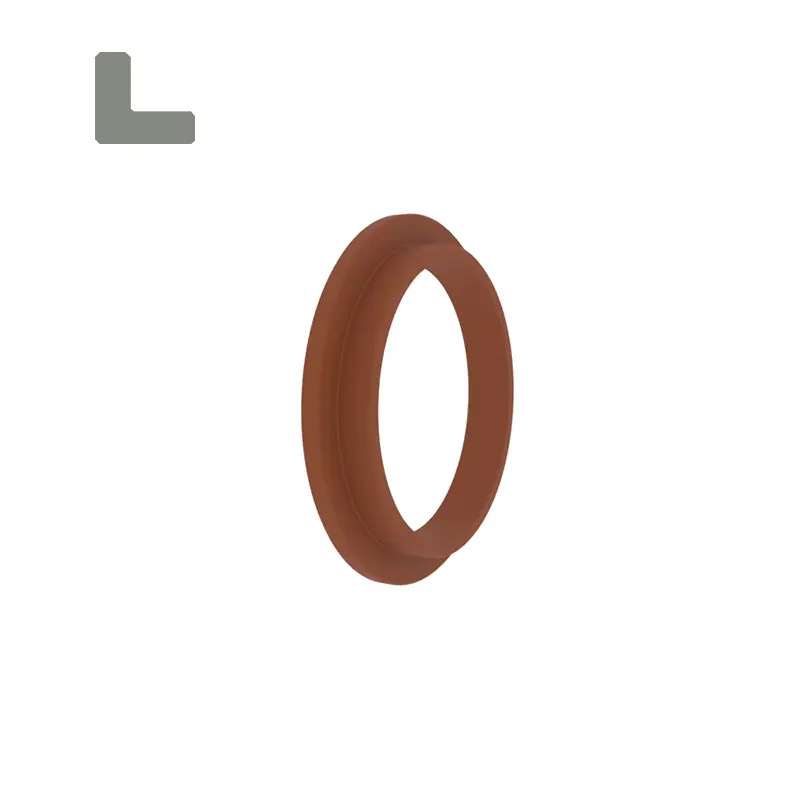

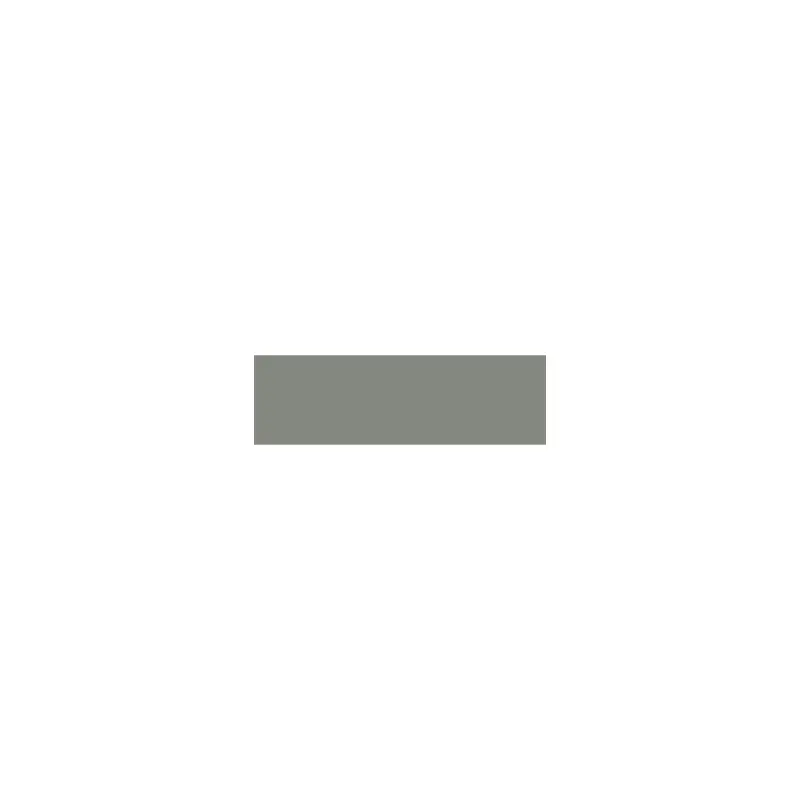

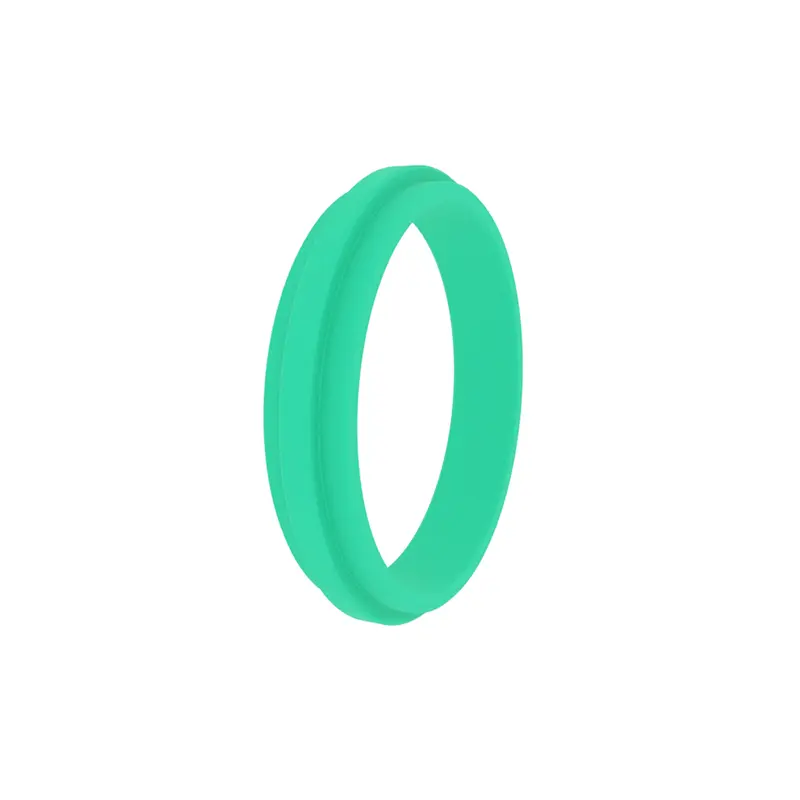

RCF105 Standardjuhi rõngas sobib kolbjuhtide jaoks. Sellel on sisemise läbimõõduga kumer rõngas. See võib olla avatud või mitte.

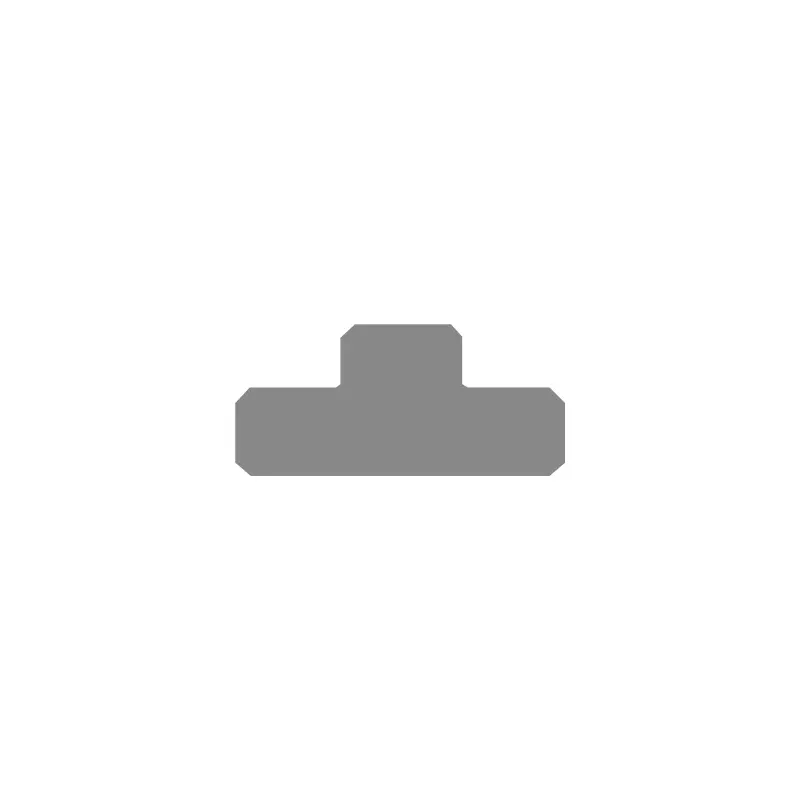

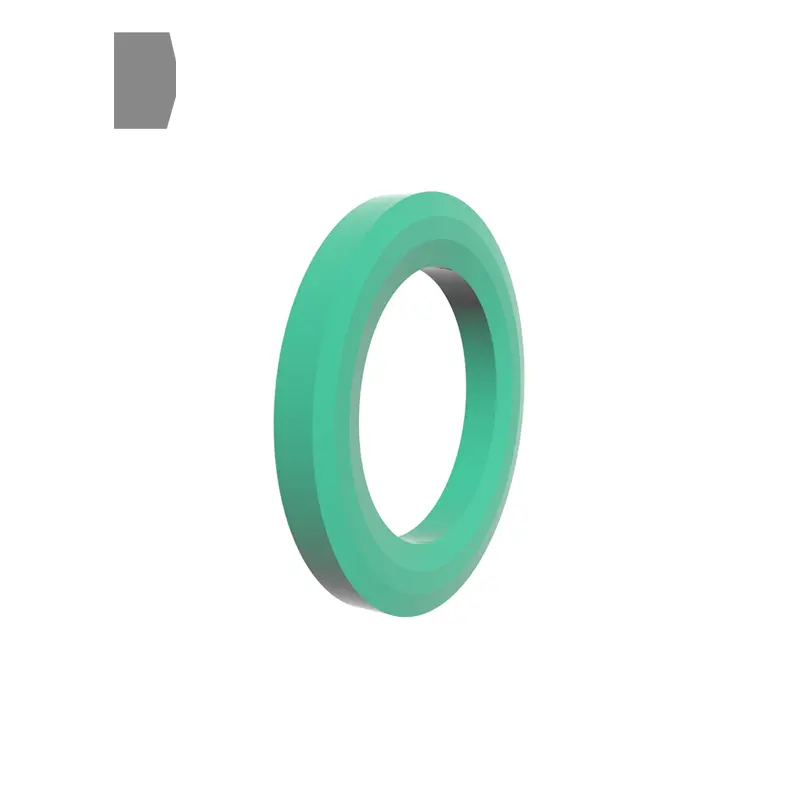

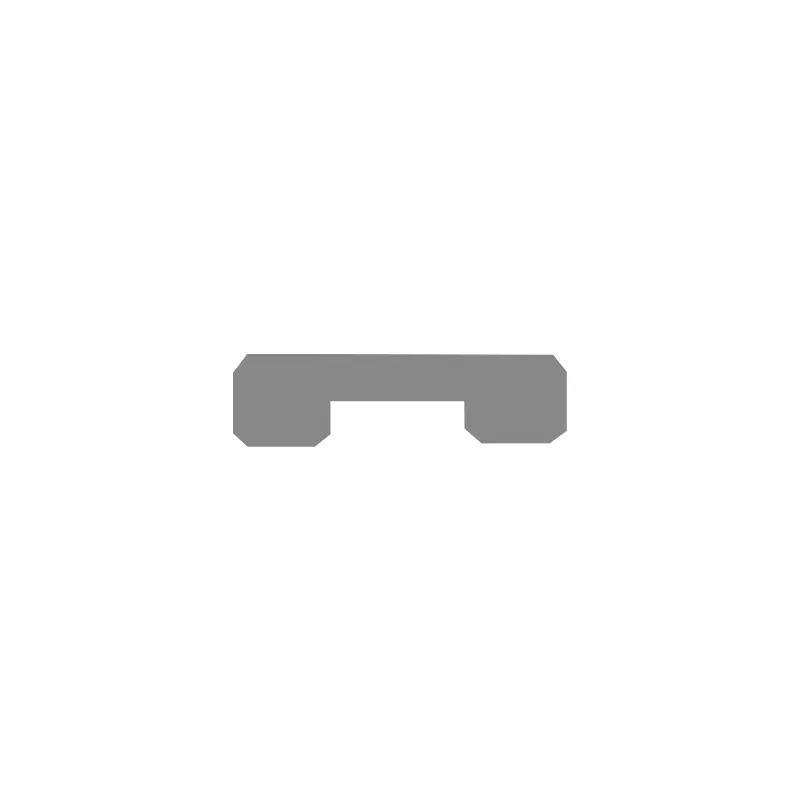

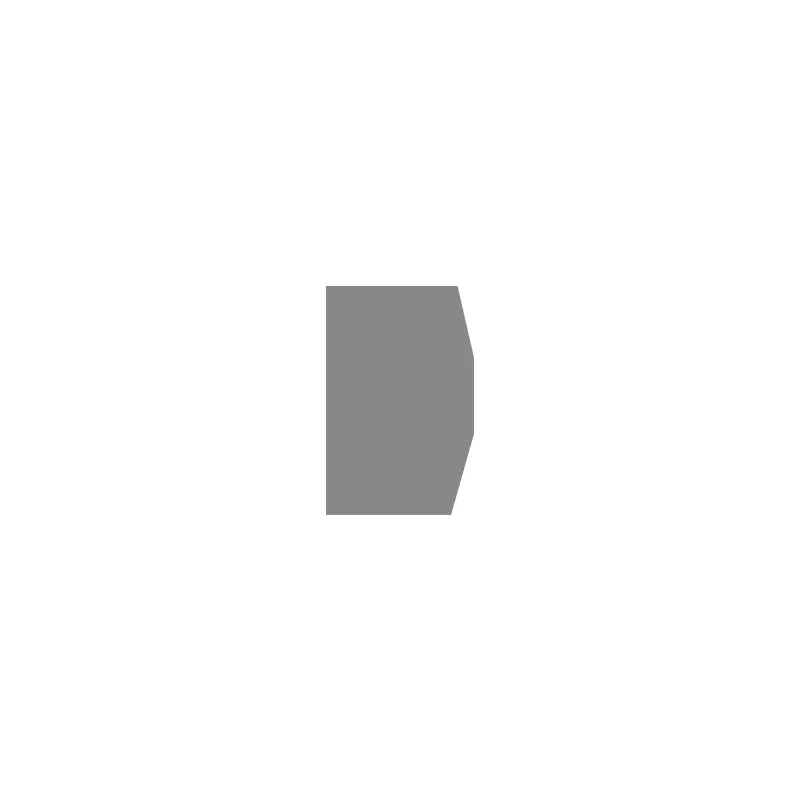

RCF106 Standardjuhi rõngas sobib kolvivardade jaoks. Sellel on välimise läbimõõduga kumer rõngas. See võib olla avatud või mitte.

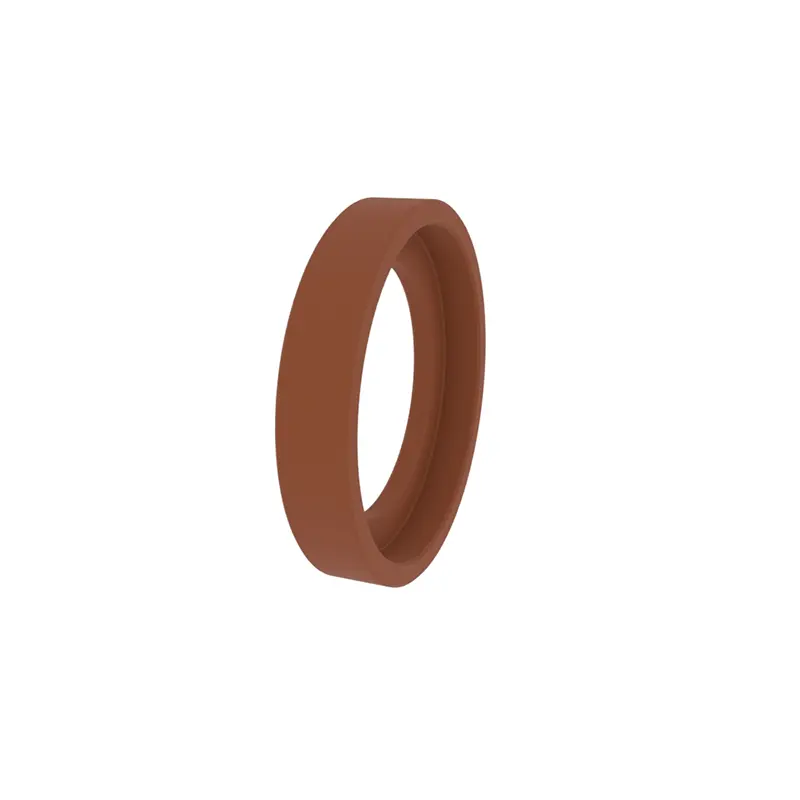

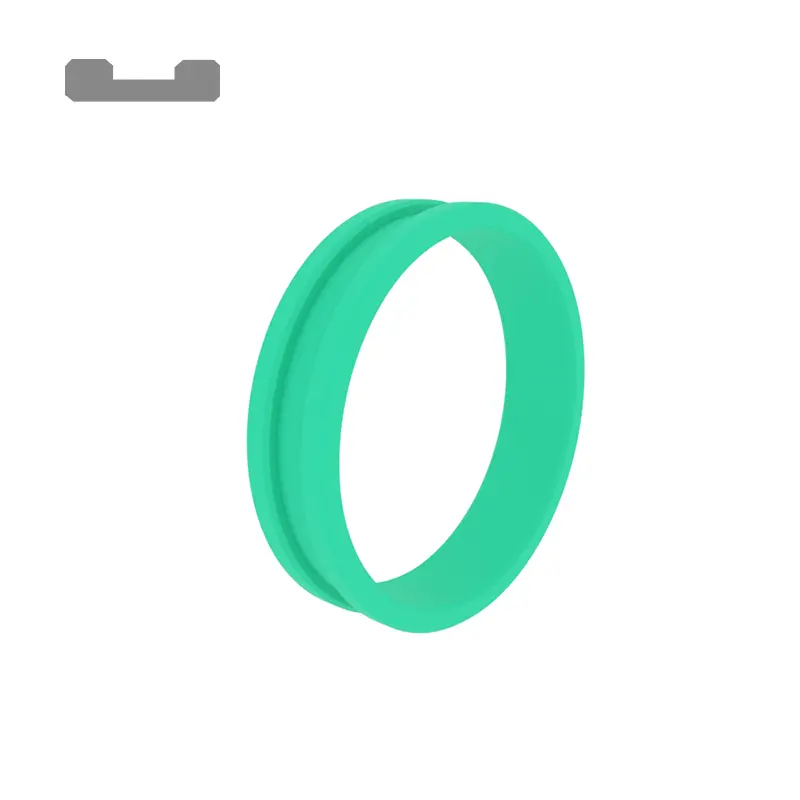

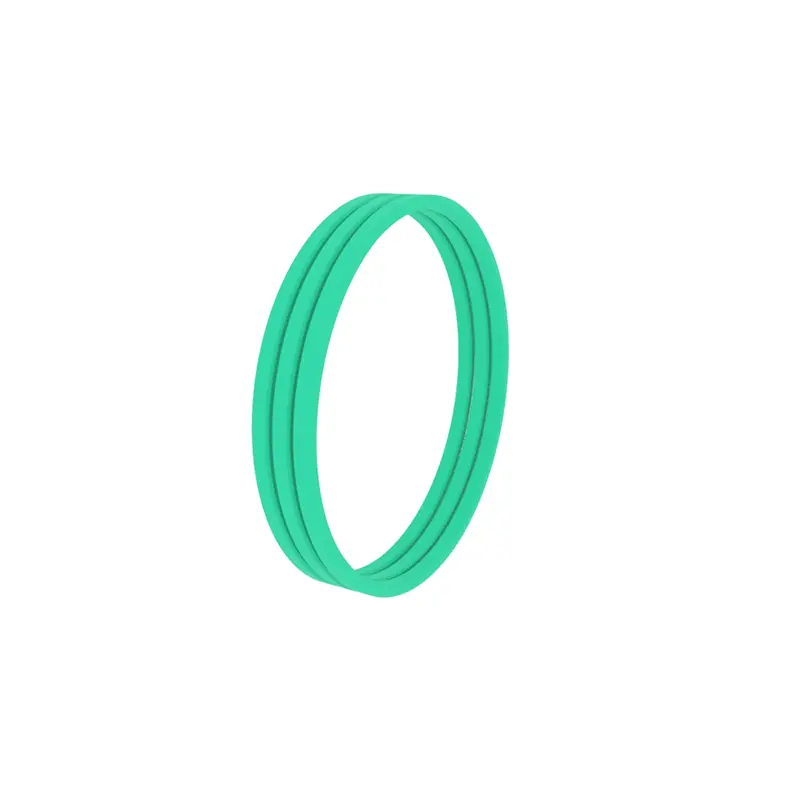

RCF107 Standardjuhi rõngas sobib kolbjuhendite jaoks. Sellel on sisemise läbimõõduga soon. See võib olla avatud või mitte.

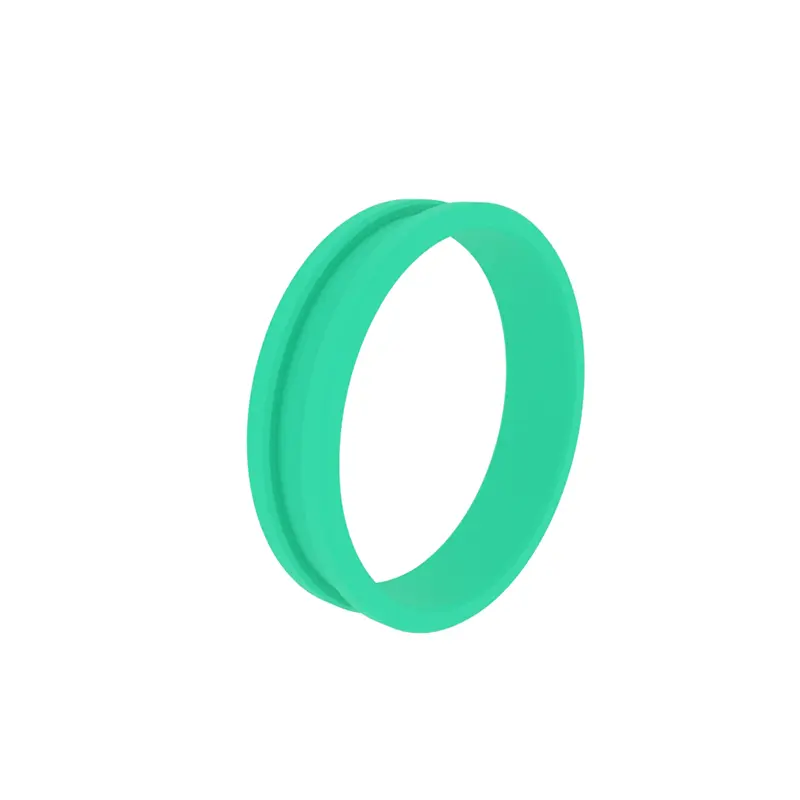

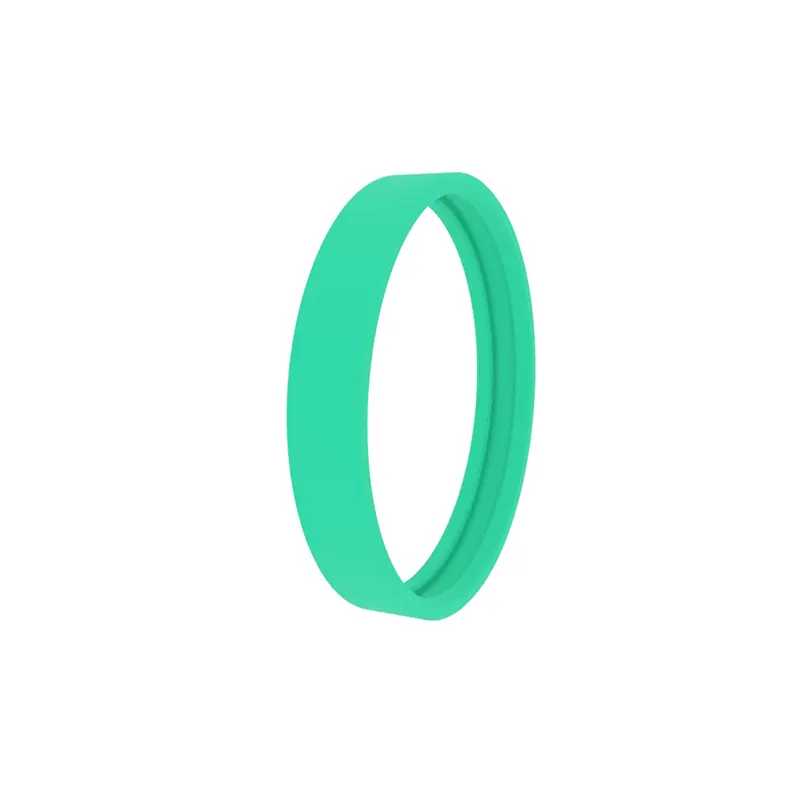

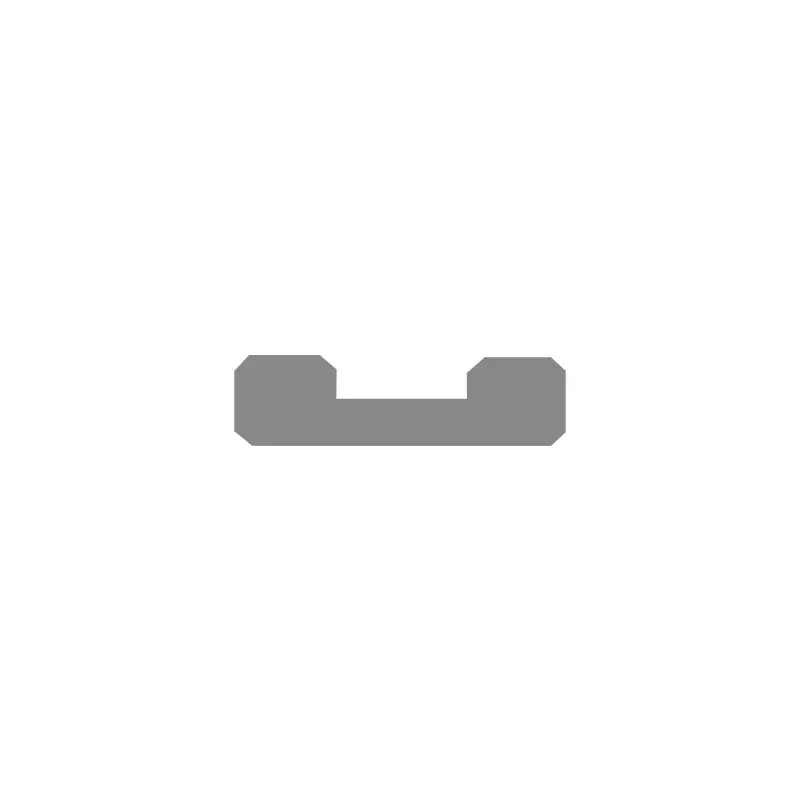

RCF108 Standardne juhtrõngas, mis sobib kolvivardade juhendamiseks, välimise läbimõõduga soonid, saadaval koos avamisega või ilma.
Tooteomadused ja rakendused:
Tooteomadused
Pöörde tihendijuhend, mis sobib ISO10766 standardse õõnsuse soone jaoks, metallist plastist sobitamiseks, võib enne hapra temperatuuri jõudmist vältida "blokeerimise" ja "arestimise", tugevat koormuse kandmisvõimet ja endiselt elastset. Juhtrõnga servad on faasistatud, et vältida servade pigistamist õõnsuse soone poolringikujulise faasi tekitatud lõhesse.
Peamised rakendused
Insenerimasinad, põllumajandusmasinad, sissepritsevormimismasinad, laadimis- ja laadimisplatvormid, tugisilindrid, tööstuskad, pressid, metallurgilised silindrid.

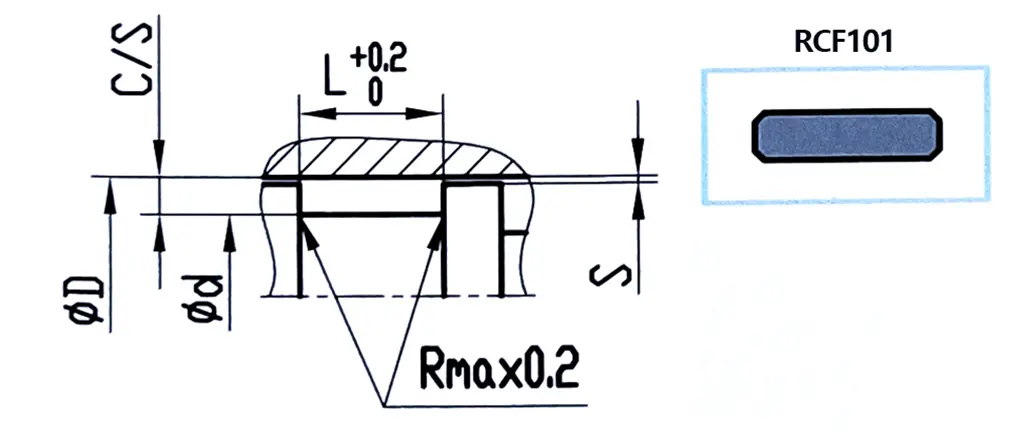

Näide 1 Kolvi varda juhtrõnga soon
| Φd f8 | Φd H8 | L+0,2 | c/s | Radiaalne kliirens s |
| 6-29,9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |

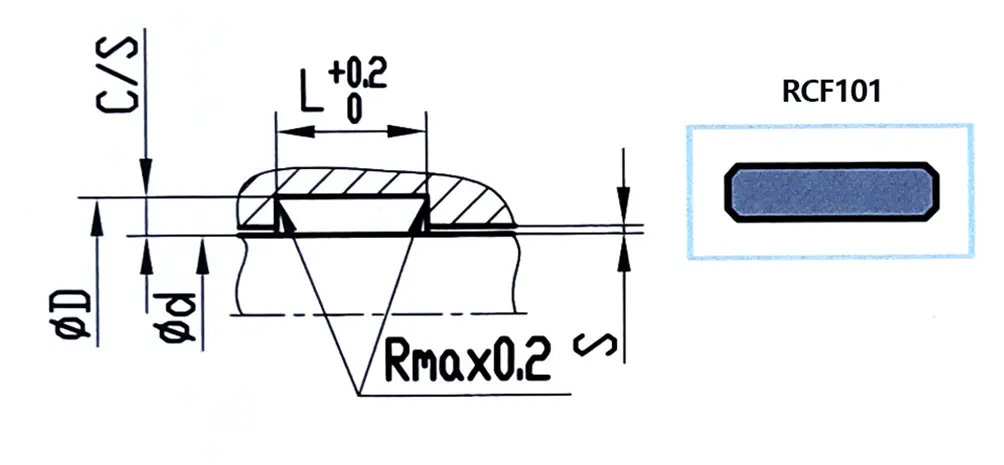

Kolvijuhi rõnga soone näide 2
| Φd H8 | Φd f8 | L+0,2 | c/s | Radiaalne kliirens s |
| 6-29,9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Materjalid
1. PTFE (keskmise ja kerge koormuse korral);
2. pom või pa (kergete koormuste korral);
3. fenoolne vanus + kangakiud (raskete koormuste korral)
Juhendi rõnga laiuse ja numbri valik
Valemit saab kasutada esialgseks määramiseks t = (f*f) / (d*pr)
T: juhtrõnga laius (mm), F: maksimaalne radiaalne koormus (N), F: ohutustegur, PR: maksimaalne lubatud radiaalne koormus (N/mm²), D: kolb või kolb varda läbimõõt (MM)
Näide: D = 60mm, F = 40KN, PR = 90N/MM², F = 2, T = 40000*2/60*90 = 14,8 mm
Arvutatud suvand on valida üks juhtrõngas, mille laius on t = 15 mm või kaks juhtrõngast, laiusega 9,7 mm. Kui valitakse kaks juhendit, mille laius on 9,7 mm, saab ohutustegurit suurendada 2,6 -ni. Üldiselt on soovitatav ohutustegur f = 2

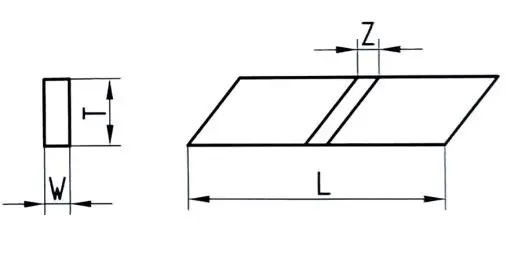

Lõikepikkuse määramine
L = 3,14* (d -w) -k kolvi jaoks
L = 3,14* (d+w) -k kolbvarda jaoks
K on temperatuurikonstant, 0,8 valitakse siis, kui temperatuur on alla 120 kraadi, ja kui temperatuur on üle 120 kraadi, valitakse 2,0.

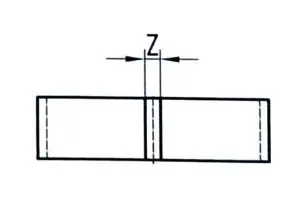

Lõikelõhe arvutamine z
|
|
Fenoolne vanus/pom | Ptfe |
| Kolvi varda jaoks | 0,050 (φd+W) | 0,042 (φd+W) |
| Kolv | 0,050 (φd-W) | 0,042 (φd-W) |
Sisselõike tüüp

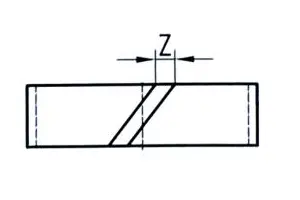

30 ° kaldus lõigatud
Sirge lõike (kasutatud peamiselt pöörlemiseks või pöörlemiseks ja mittestandardsete soonte jaoks)

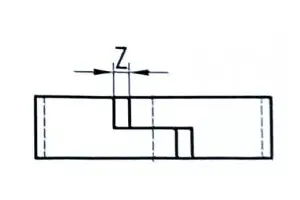

Z-kujuline sisselõige (sellel on ka tihendusfunktsioon)
Aadress
