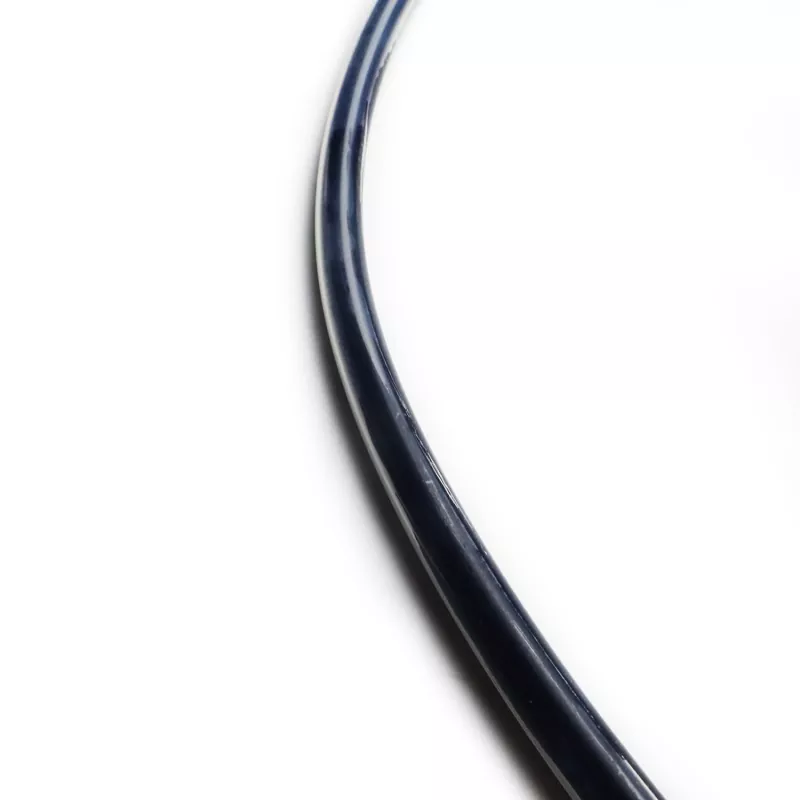

FEP/PFA kapseldatud O-rõngad ühendavad kummi elastsuse ja tihendusvõime tefloni keemilise vastupidavusega. Need koosnevad silikoon- või fluorokummist südamikust, mis on ümbritsetud suhteliselt õhukese teflon-FEP- või teflon-PFA-kihiga.
Need O-rõngad pakuvad suurepärast vastupidavust hõõrdumisele, paisumisele, kõrgele rõhule ja survekomplektile. Need tagavad suurepärase tihenduse stabiilsuse, vähendades märkimisväärselt seadmete leket ja osade vahetamise sagedust, muutes need sobivaks tihendamiseks sellistes tööstusharudes nagu tootmine, toiduainete töötlemine, farmaatsia ja kosmosetööstus.
Materjal: Teflon FEP ja Teflon PFA on keemiliselt sarnased, kuid Teflon PFA pakub võrreldes teflon FEP-ga paremat vastupidavust kõrgele temperatuurile.
Teflon FEP kapseldamine: -60°C kuni 205°C (talub lühikest aega 260°C)
Teflon PFA kapseldamine: -60°C kuni 260°C (talub lühikest aega 300°C)
1. silmapaistev keemiline vastupidavus; ühildub peaaegu kõigi keemiliste kandjatega
2. Lai töötemperatuuri vahemik
3. Hea survekindlus
4. Madal hõõrdumine
5. Suurepärane vastupidavus tursele
6. Kõrgsurvekindlus
7. Suurepärane tihenduskindlus ja pikk kasutusiga
Pumbad ja ventiilid, reaktsioonianumad, mehaanilised tihendid, filtrid, surveanumad, soojusvahetid, katlad, toruäärikud, gaasikompressorid jne.
Keemiline töötlemine, lennukite tootmine, farmaatsia, nafta- ja kemikaalide transport, nafta rafineerimine, kilede tootmine, külmutustehnika, toiduainete töötlemine, paberi tootmine, värvide tootmine, värvipihustamine jne.
|

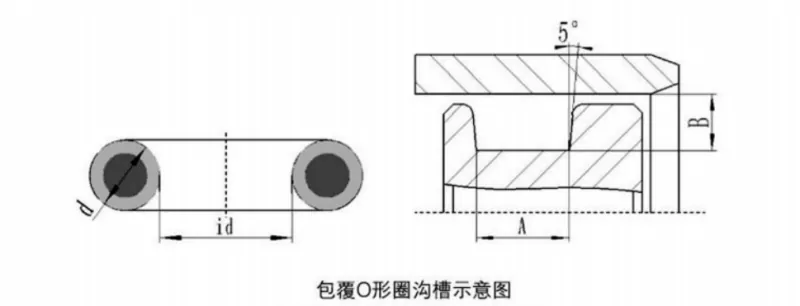

Traadi läbimõõt d |
A(mm) |
B(mm) |
||
|
Staatiline tihend |
Dünaamiline tihend |
Pneumaatiline tihend |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3,10/3,18 |
3,22/3,28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6,15/6,27 |
6,43/6,48 |
1. Pinnad, kuhu kapseldatud O-rõngas on paigaldatud või millega see kokku puutub, peavad olema siledad ja ilma jäsemete, soonte või teravate servadeta. Ava pinna karedus peaks olema 1,6 μm ja võlli pinna karedus 0,8 μm.
2. Määrige kapseldatud O-rõnga pind ja vastaspinnad puhta kerge õli või määrdega.
3. Kui võllile paigaldamine on keeruline, leotage O-rõngast mõneks minutiks kuumas vees, et see paisuks; see pehmendab ja laiendab rõngast, muutes paigaldamise lihtsamaks. Sooja O-rõnga paigaldamine võimaldab sellel pärast jahutamist naasta algsed mõõtmed.
4. Vältige kapseldatud O-rõnga liigset painutamist, kuna see võib põhjustada teflonkatte kortsumist, mis halvendab jõudlust.
Kapseldatud O-rõngaste soovitatavad tihendusastmed on järgmised:
Staatiline tihendus: 15%–20%
Dünaamiline tihendus: 10%–12%
Pneumaatilised rakendused: 7–8%
Tegelik kokkusurumine tuleks kindlaks määrata töötingimuste, eelkõige selliste tegurite nagu tihendi töörõhu põhjal.
Aadress
Nr.1 Ruichen Road, Dongliutingi tööstuspark, Chengyangi piirkond, Qingdao linn, Shandongi provints, Hiina
Tel
