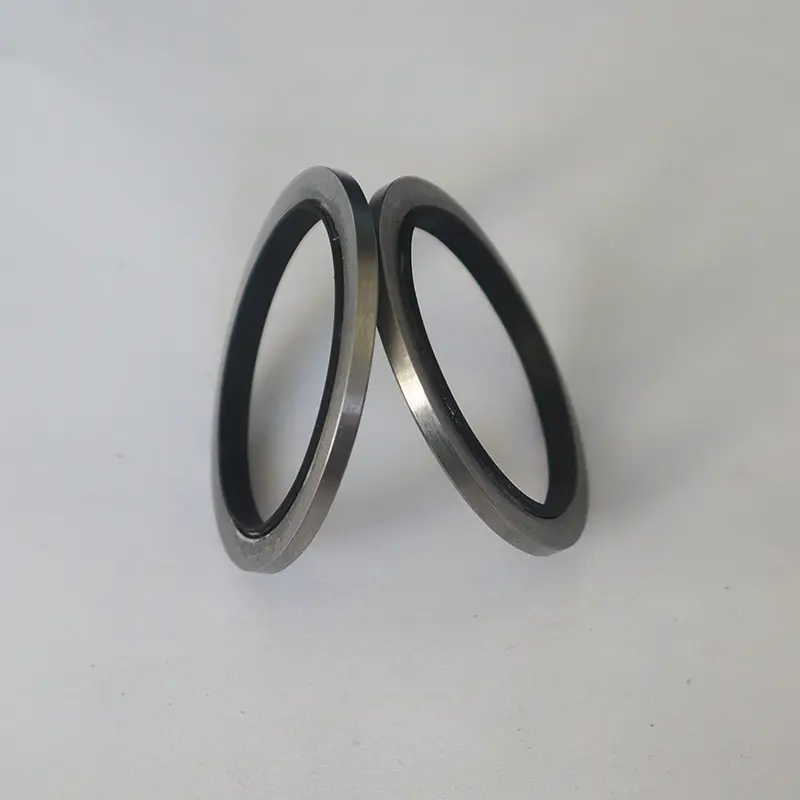

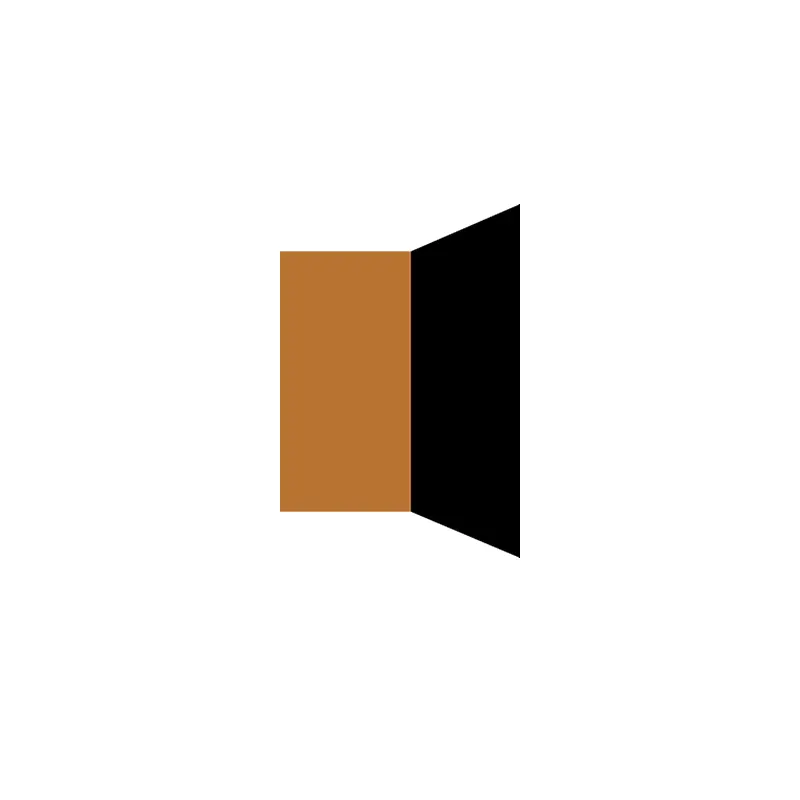

Põhilised hüdraulilised tihendid

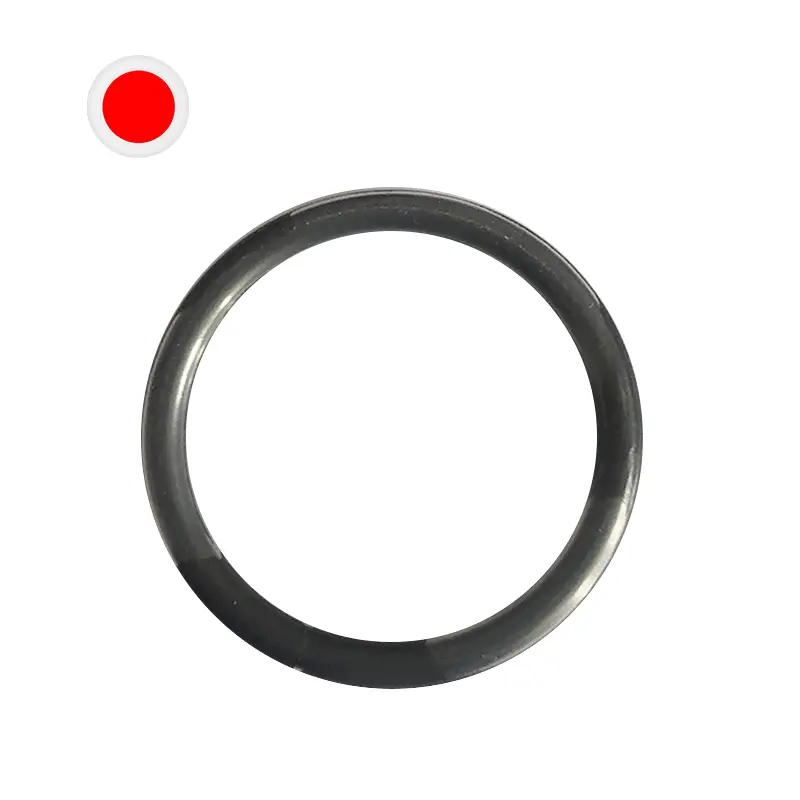

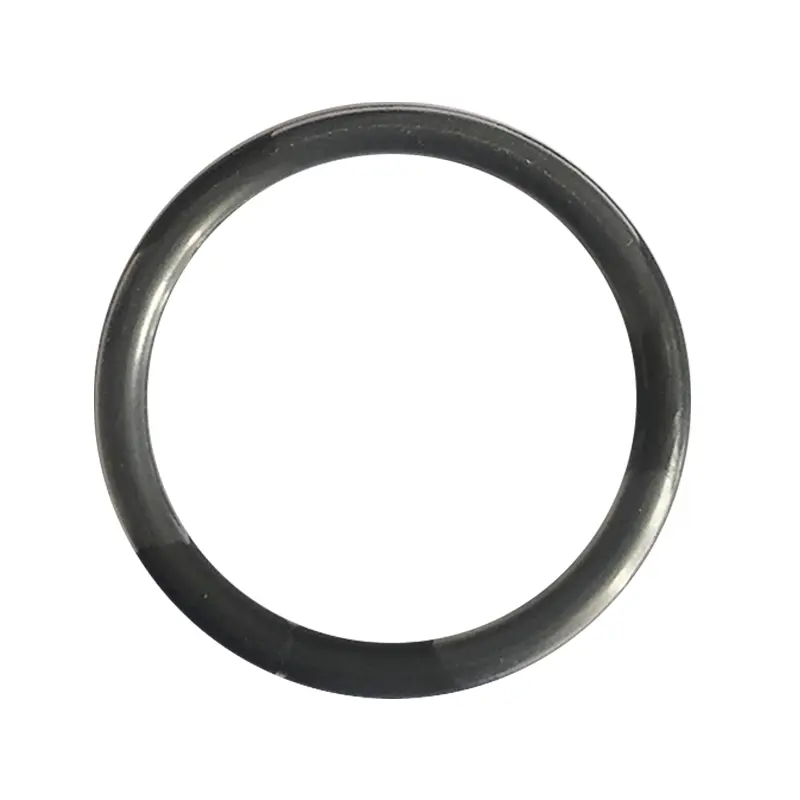

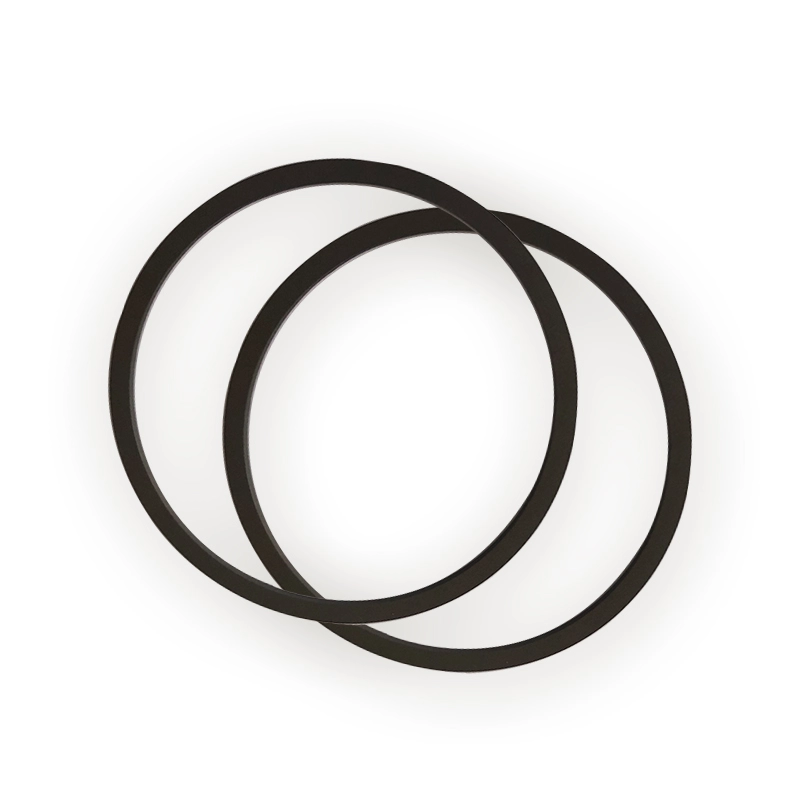

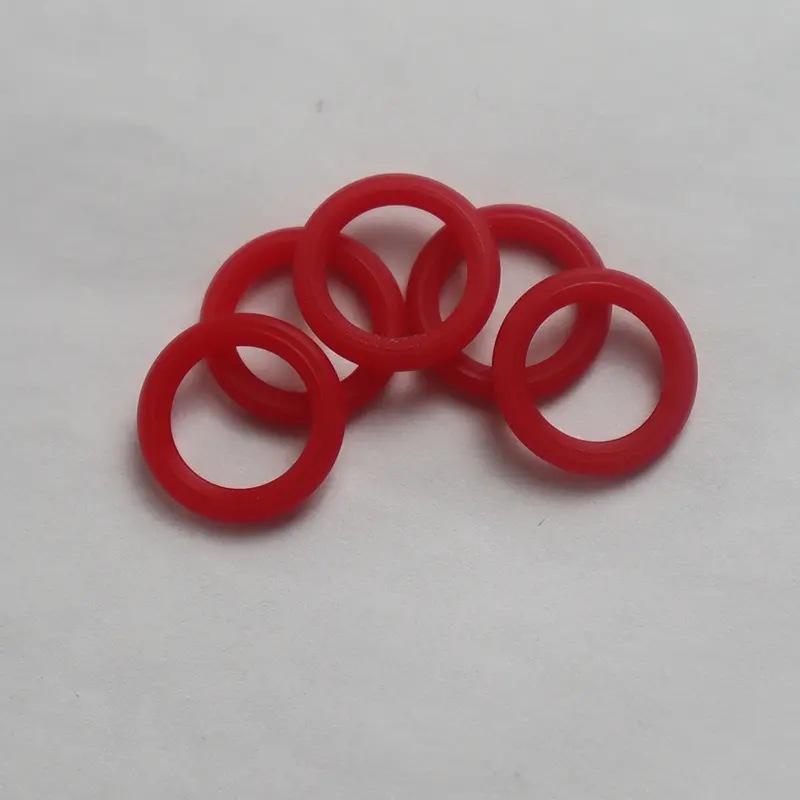

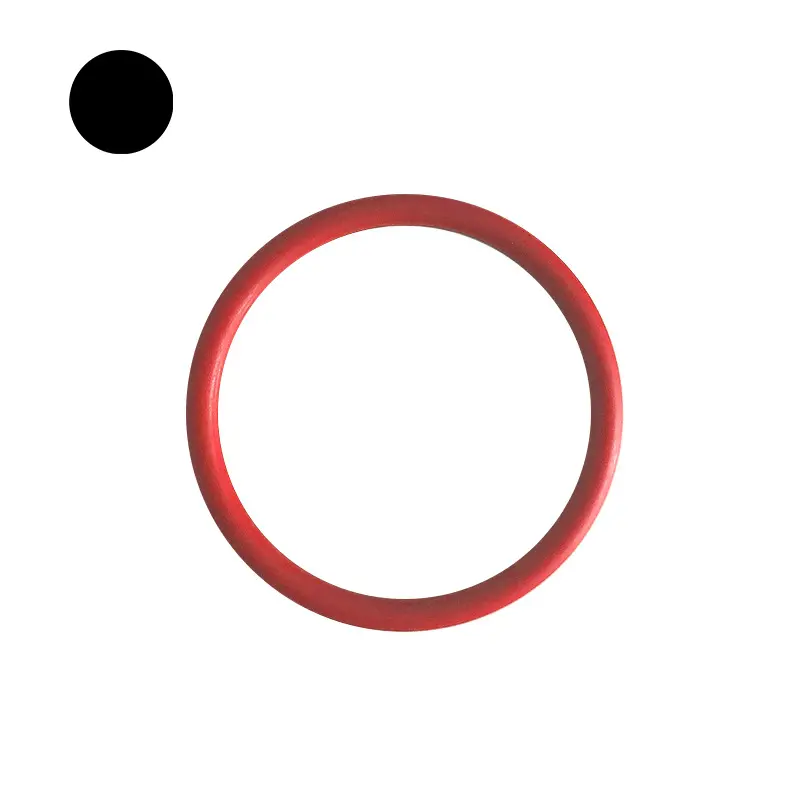

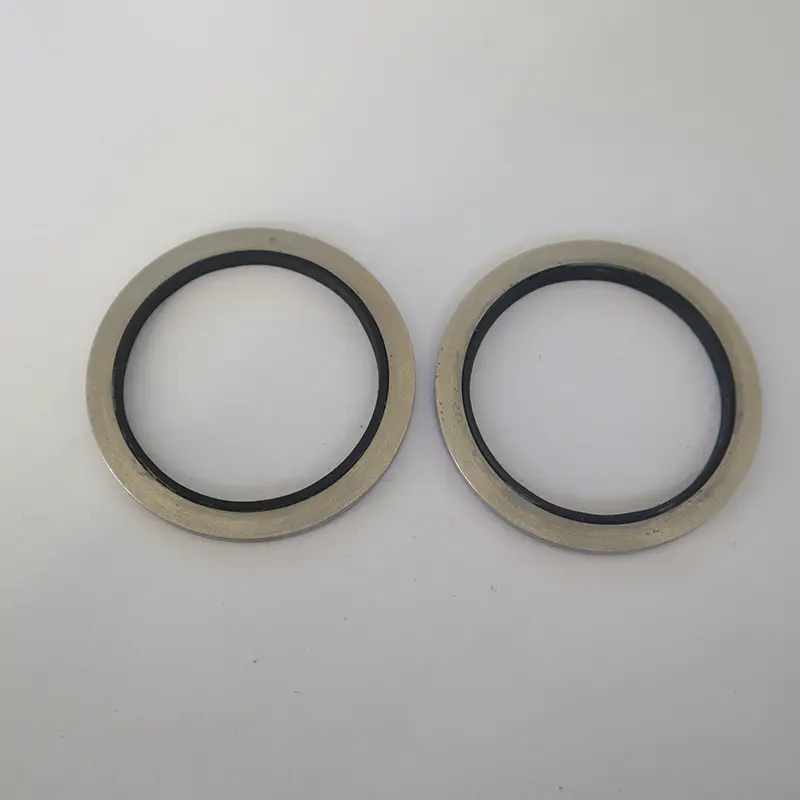

Ruicheni pitseri põhilised hüdraulilised tihendid hõlmavad peamiselt mitut tüüpi tihendid, millel kõigil on oma eelised. O-rõngaid kasutatakse laialdaselt dünaamilistel ja staatilistel tihendusjuhtudel, kuna nende madalad tootmiskulud ja mugav kasutamine. Enamik riike on sõnastanud rida O-rõngaste tootestandardeid, mille hulgas on Ameerika standard (AS568), Jaapani standard (JISB2401) ja rahvusvaheline standard (ISO 3601/1) tavalisemad. Riiklikud standardid on GB3452.1 ja GB1235.

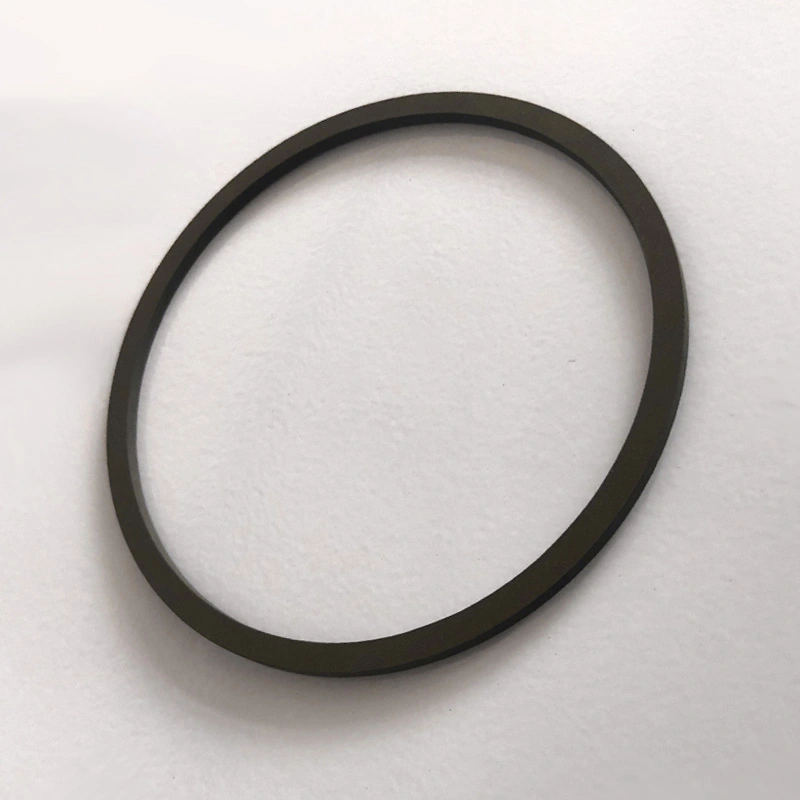

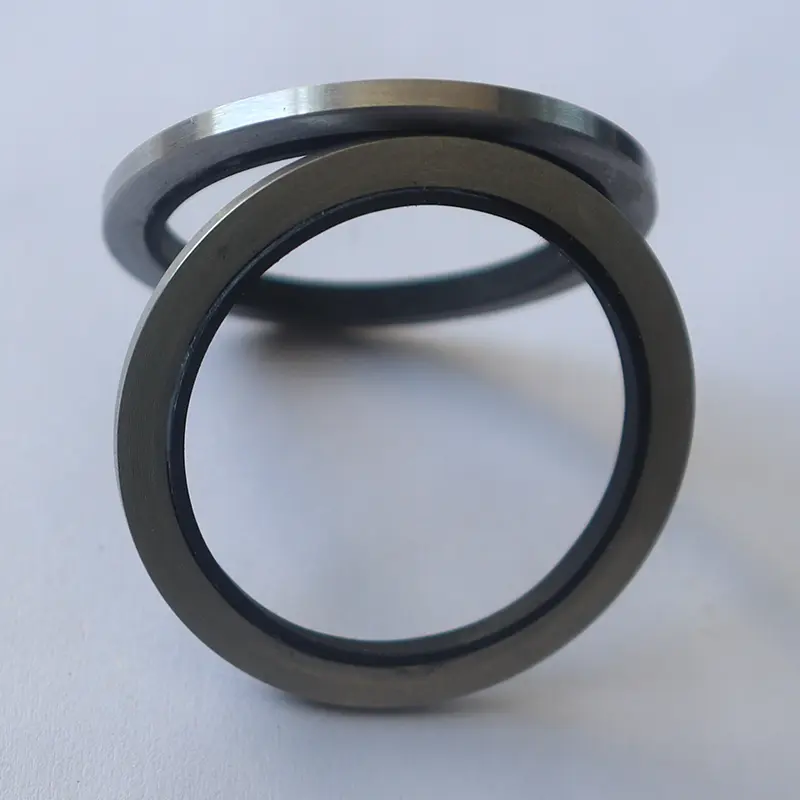

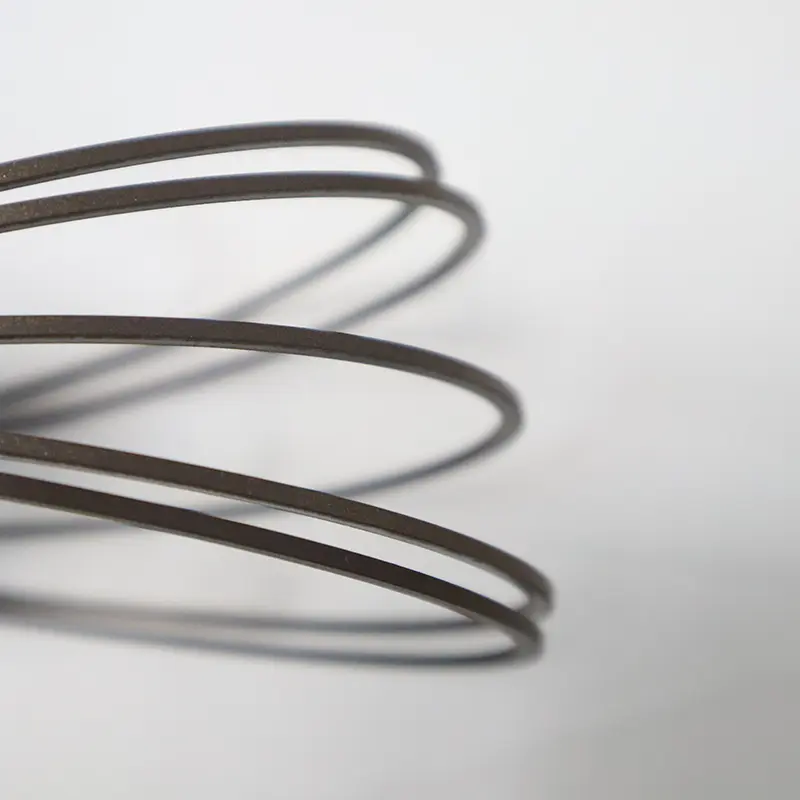

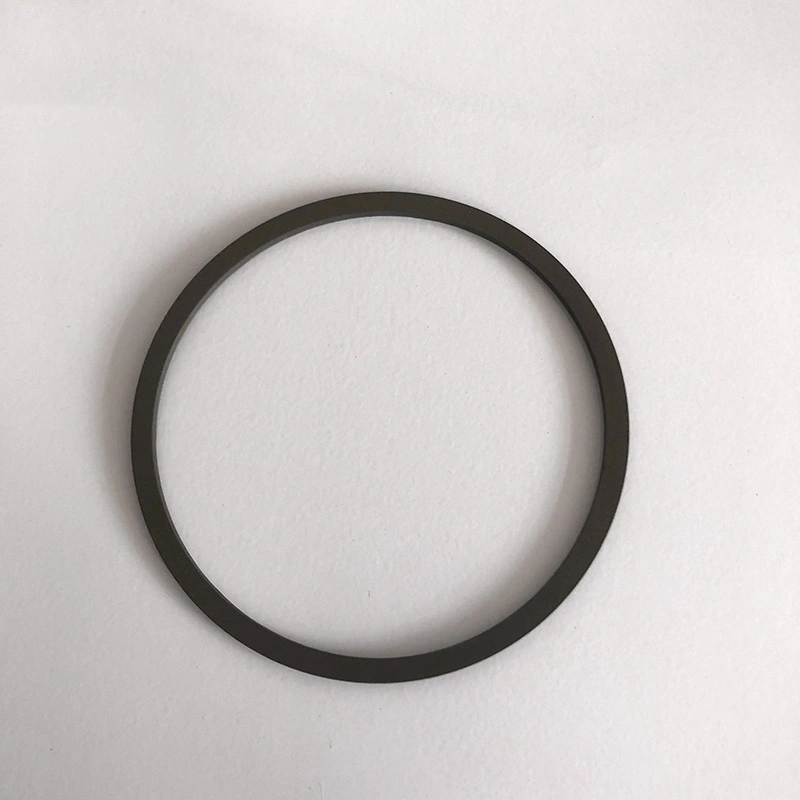

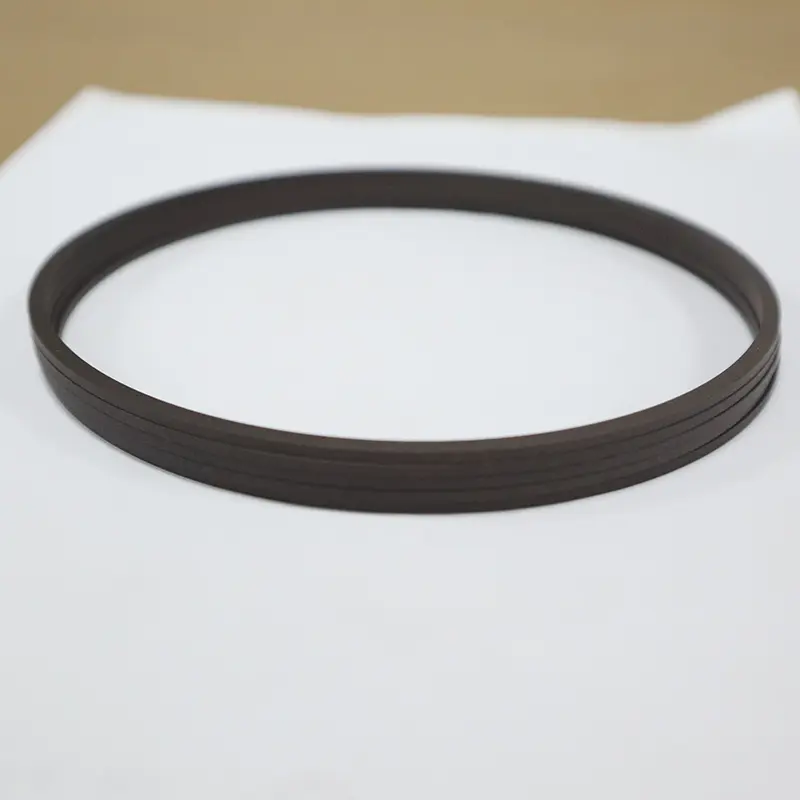

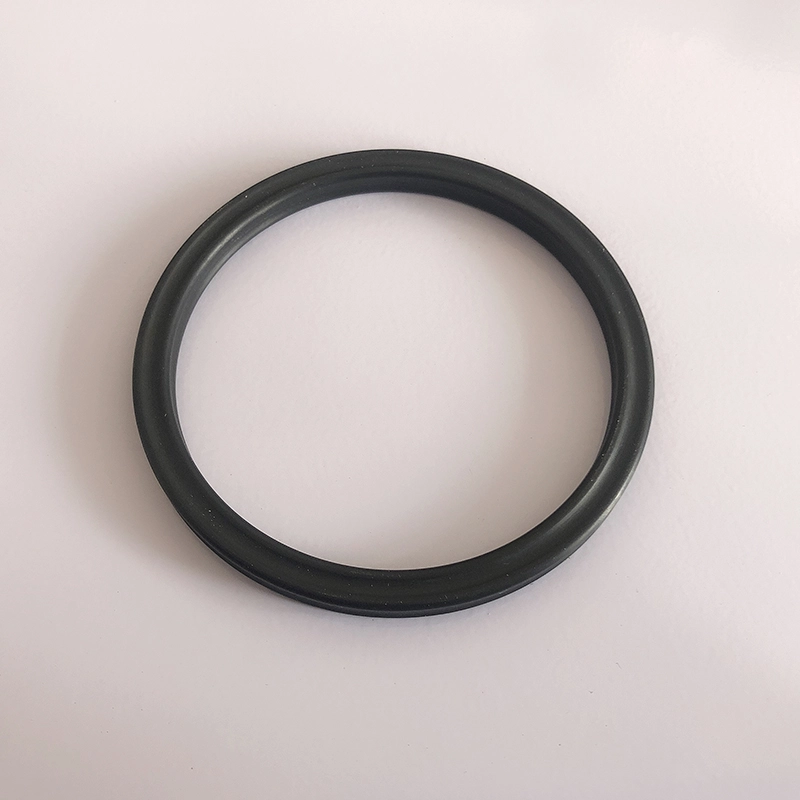

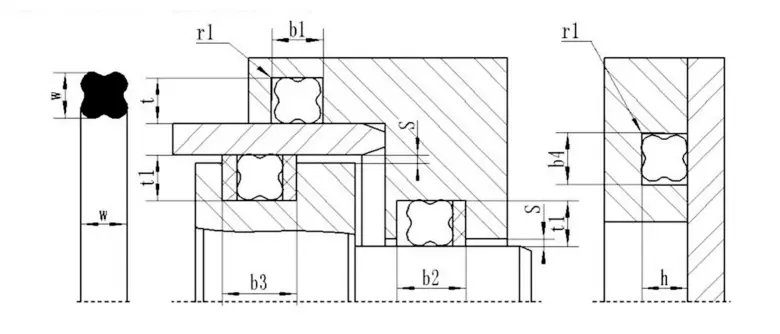

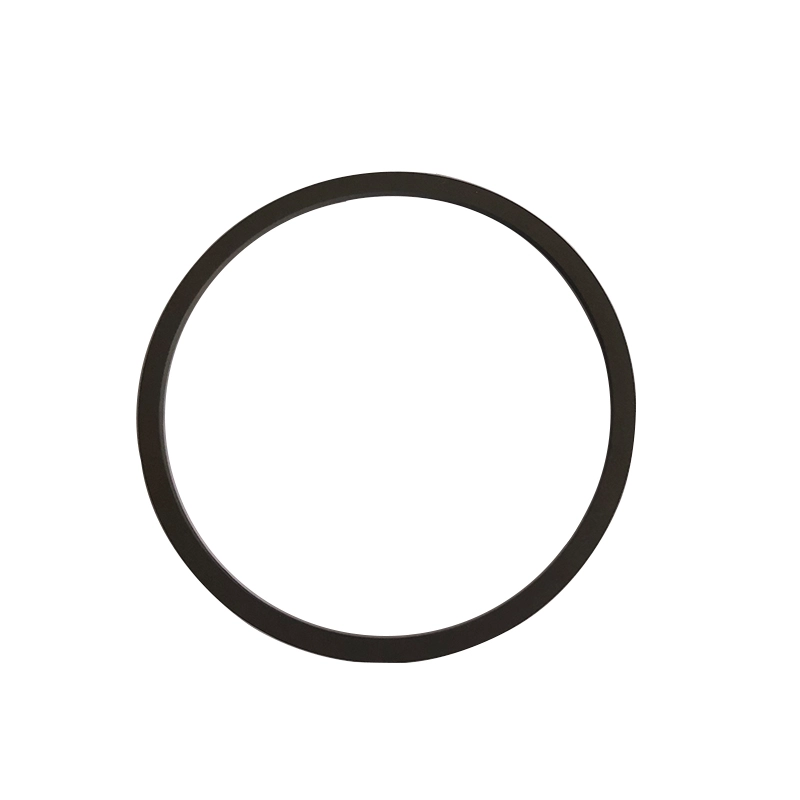

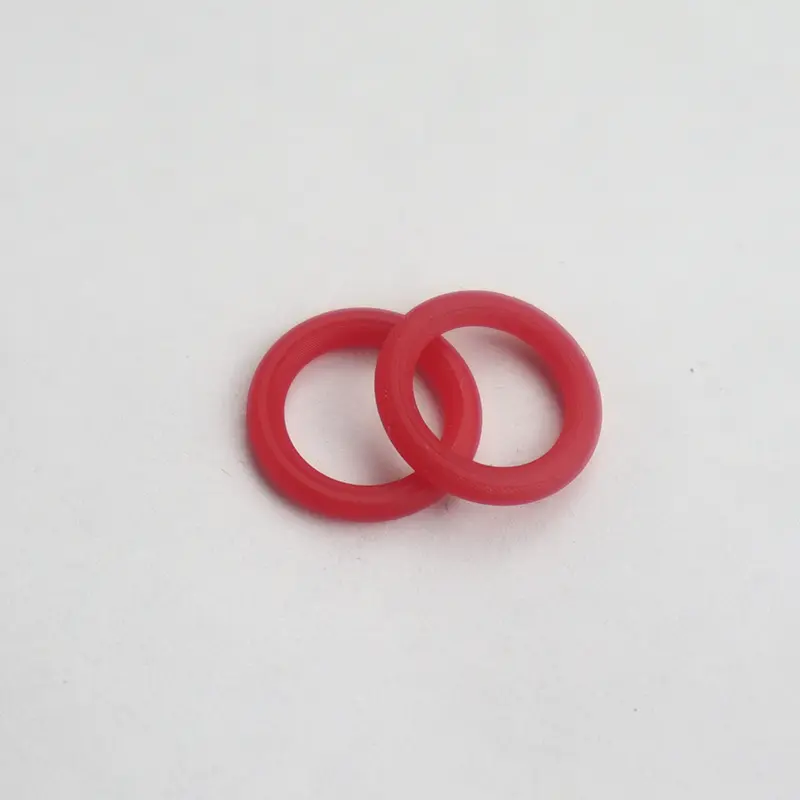

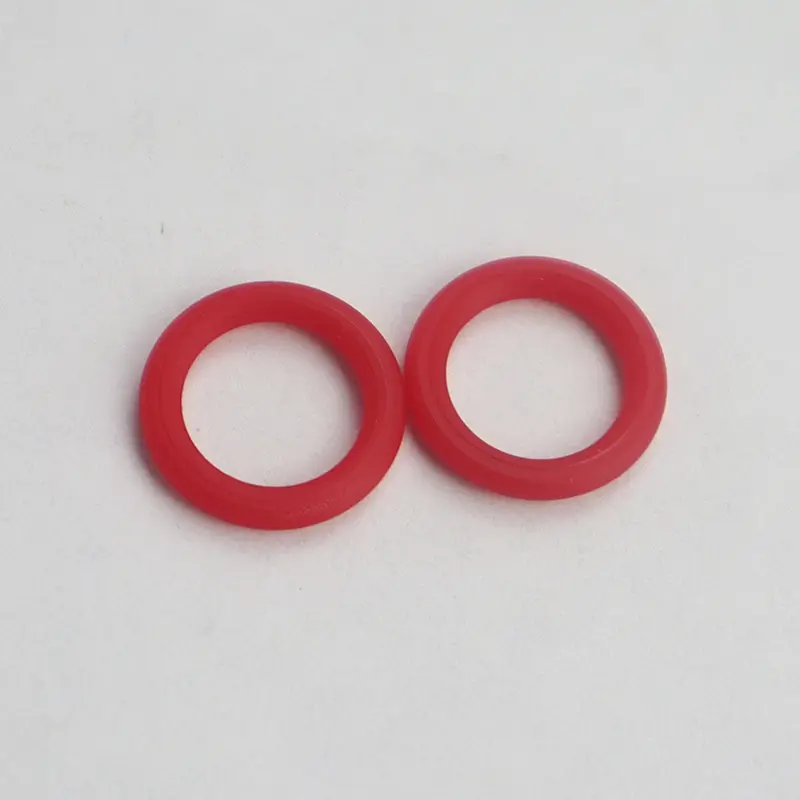

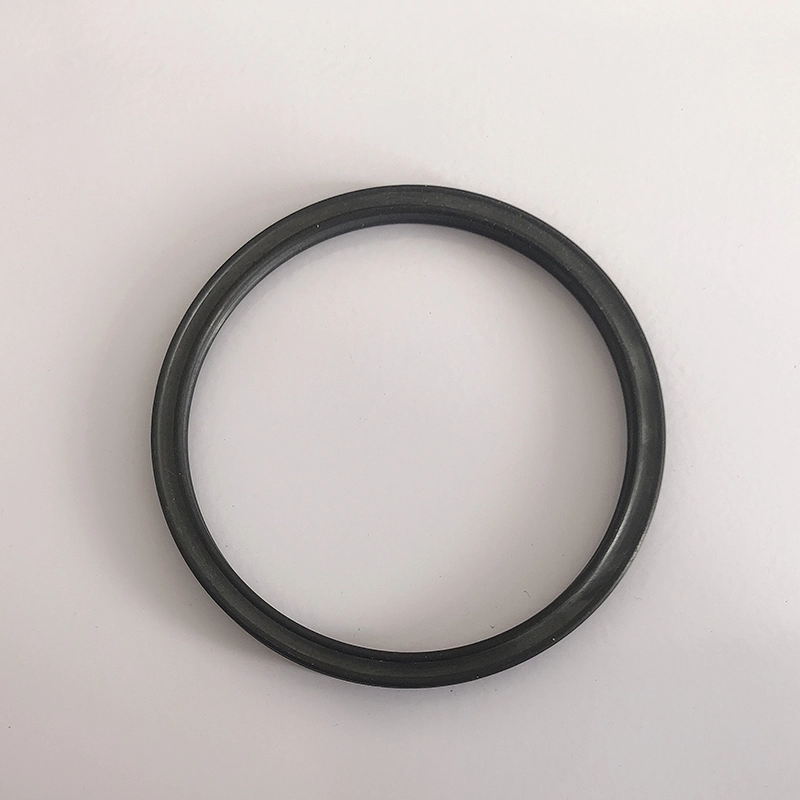

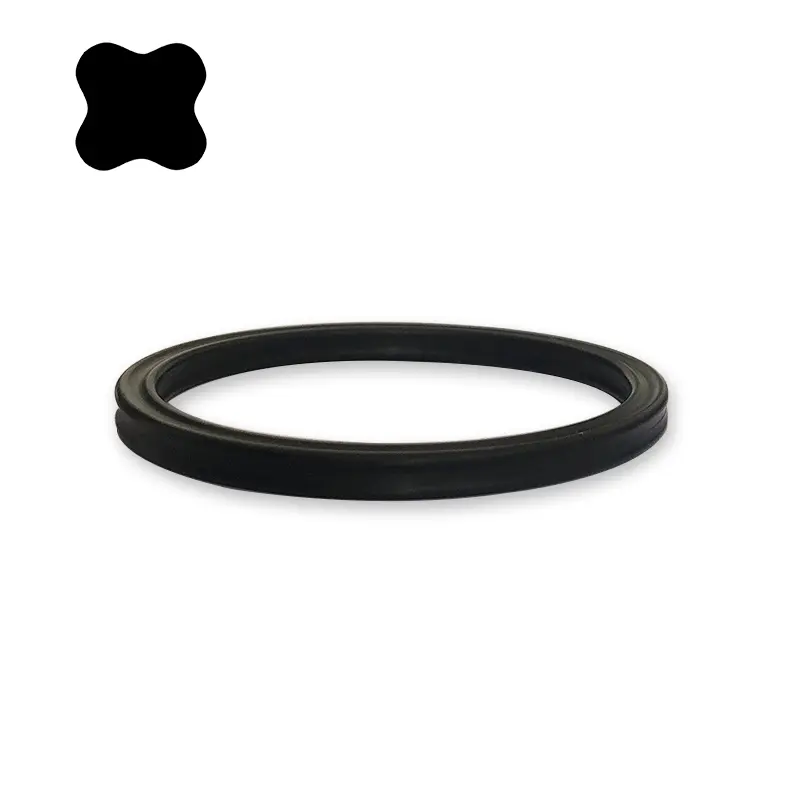

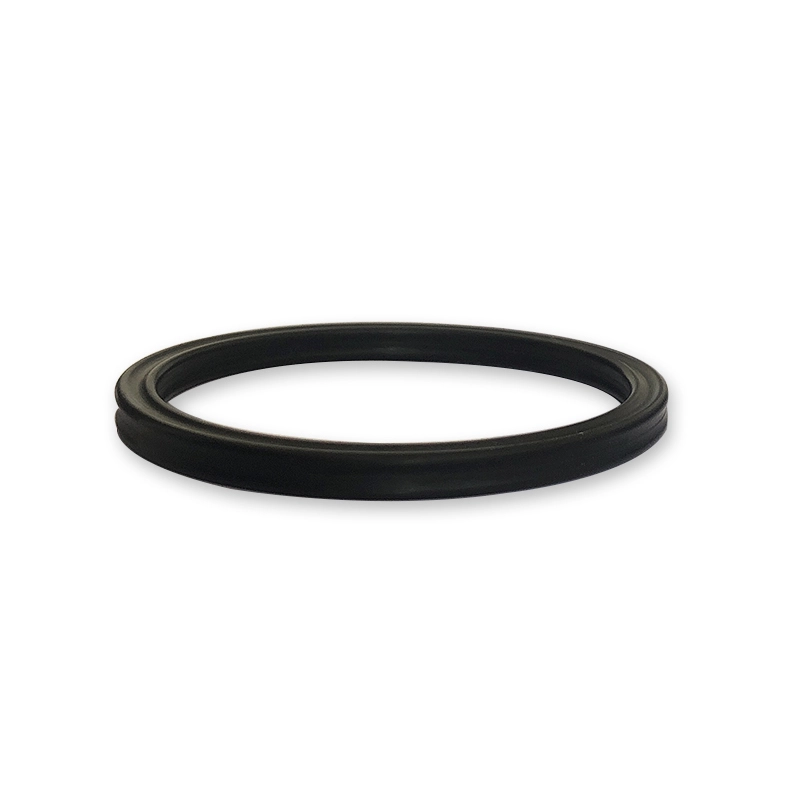

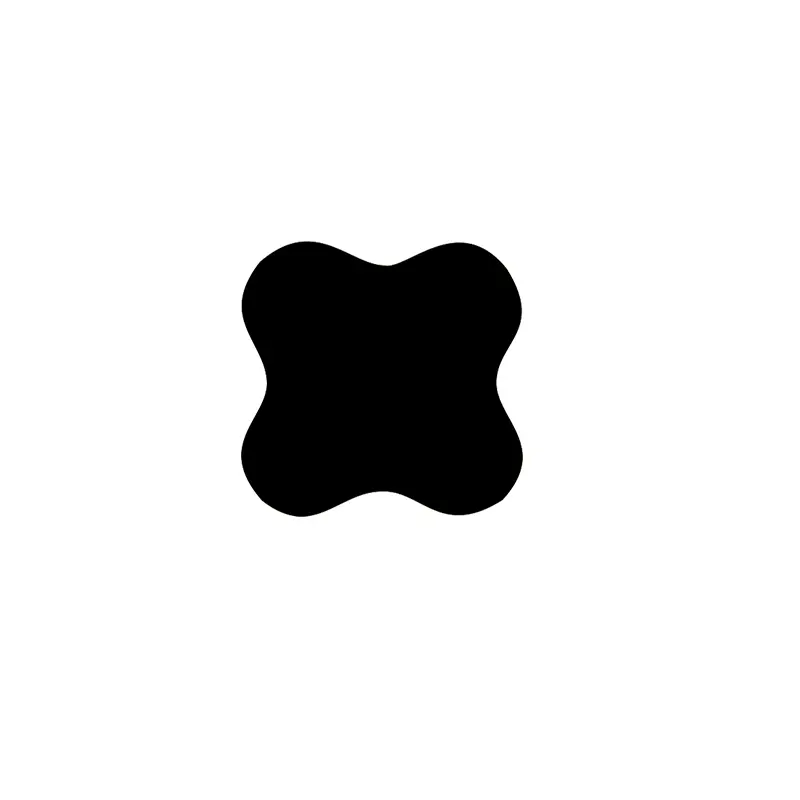

Tähekujuline tihendusrõngas on X-kujulise kujuga neljahuuletihend, nii et seda nimetatakse ka X-kujuliseks rõngaks. See on paranemine ja täiustamine, mis põhineb O-rõngal. Selle ristlõike mõõtmed on samad kui USA O-rõngas nagu 568A standard ja see võib põhimõtteliselt asendada O-rõnga kasutamise.

Täherõngaste eelised

Võrreldes O-rõngastega on täherõngad vähem hõõrdetakistust ja vähem lähtetakistust, kuna need moodustavad huulte vahel määrdeõõne. Kuna selle välk serv asub ristlõike nõgusas osas, on tihendusefekt parem. Mitteringikujuline ristlõige väldib tegelikult veeremisnähtust, mis on liikumise ajal.

Täherõnga töömehhanism

Täherõngas on iseenda pingutav kahetoimeline tihenduselement. Radiaalsed ja aksiaalsed jõud sõltuvad süsteemi rõhust. Rõhu tõustes suureneb täherõnga surve deformatsioon ja kogu tihendusjõud suureneb, moodustades seega usaldusväärse tihendi.

Kuidas valida tähekujuline tihendusrõngas

Kui võlli ja augu läbimõõt on teada, valige sobiv tähekujuline tihendusrõngas vastavalt järgmistele kriteeriumidele:

1. Staatiline tihendamine või edasilükkamine lineaarne liikumine: (1) augu tihendamine: Tähekujulise rõnga sisemine läbimõõt peaks olema ühilduv soonega või vähem kui umbes 2% soone põhja läbimõõdust. Kuna eelkompressiooniga genereeritud eelkompressioonijõud võib tõhusalt takistada tähekujulise tihendirõnga keerdumist ja veeremist. (2) Võlli tihendamine: tähekujulise rõnga sisemine läbimõõt peaks olema võlli välimise läbimõõduga võrdne või sobivalt suurem kui umbes 0,2 ~ 0,3 mm, või võib see olla umbes 1% suurem kui võlli välimine läbimõõt. Selle tulemusel on tihendrõngast lihtsam paigaldada ja neil on pikem kasutusaeg.

2. Pöörd tihendamine: tähekujulise rõnga sisemine läbimõõt peaks olema umbes 2 ~ 5% suurem kui võlli läbimõõt. Kuna tihendirõngas tekitab pöörleva liikumise korral hõõrdumist ja soojust ning kuumutamisel kahaneb kumm (džauli efekt). Seetõttu tuleb valida, et tagada tihendusrõnga määrde ja töö usaldusväärselt, tuleb valida tähekujuline rõngas, mille siseläbimõõt on suurem kui võlli läbimõõt. Tavaliselt võib väiksema ristlõikega tihendusrõngas vastata staatilise tihendamise vajadustele. Vastupidi, dünaamilise pitseri täitmiseks tuleks valida suurema ristlõikega tihendirõngas. Kõrgsurve või suurte lünkade korral tuleb valida kõrgema kõvadusega kummimaterjal. Parim viis on lisada PTFE kinnitusrõngas, et vältida kõrgsurve ekstrusiooni kahjustusi.

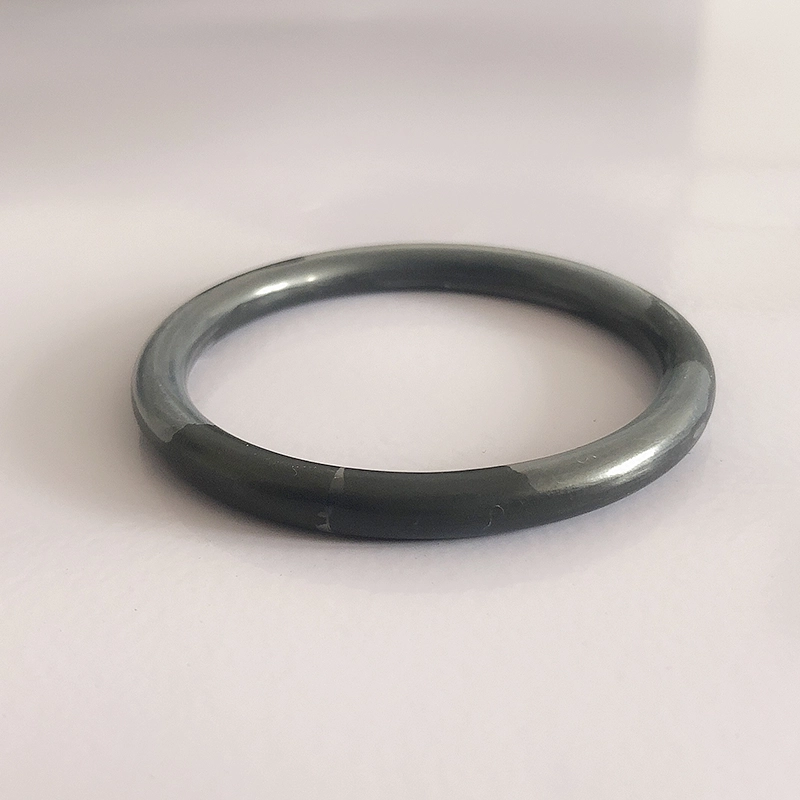

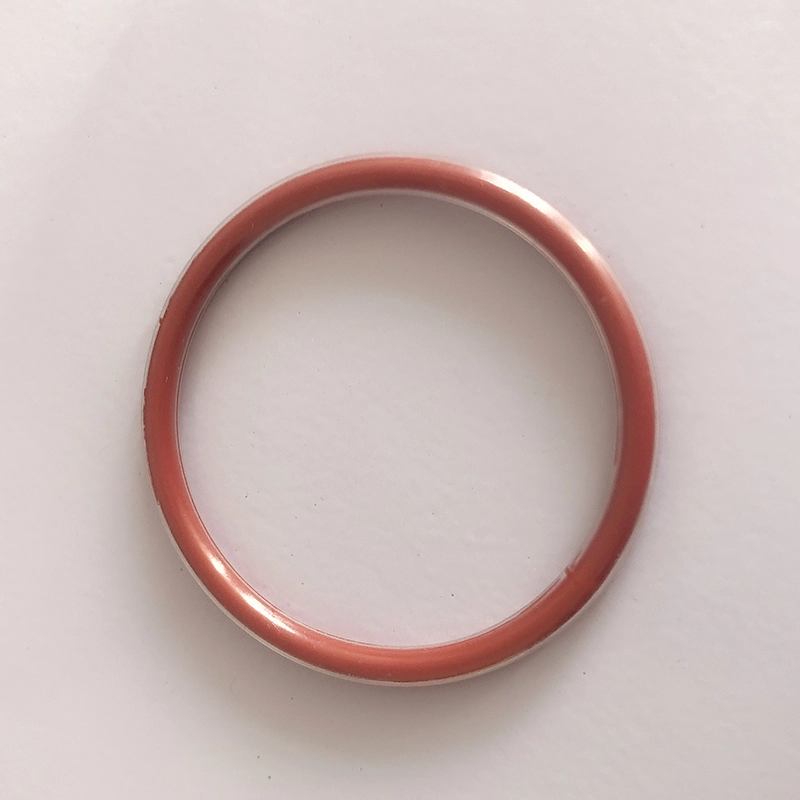

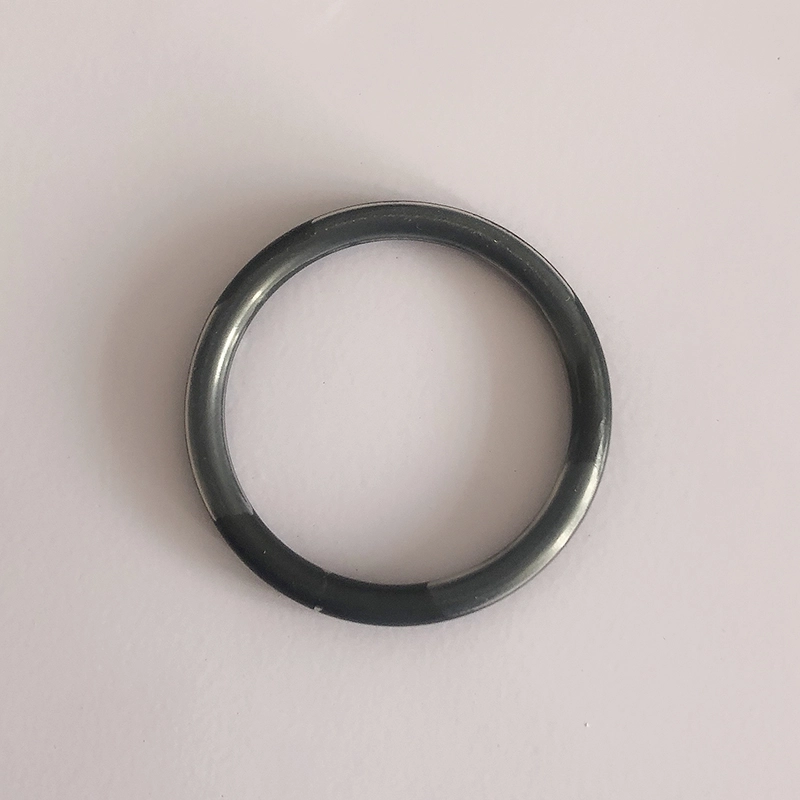

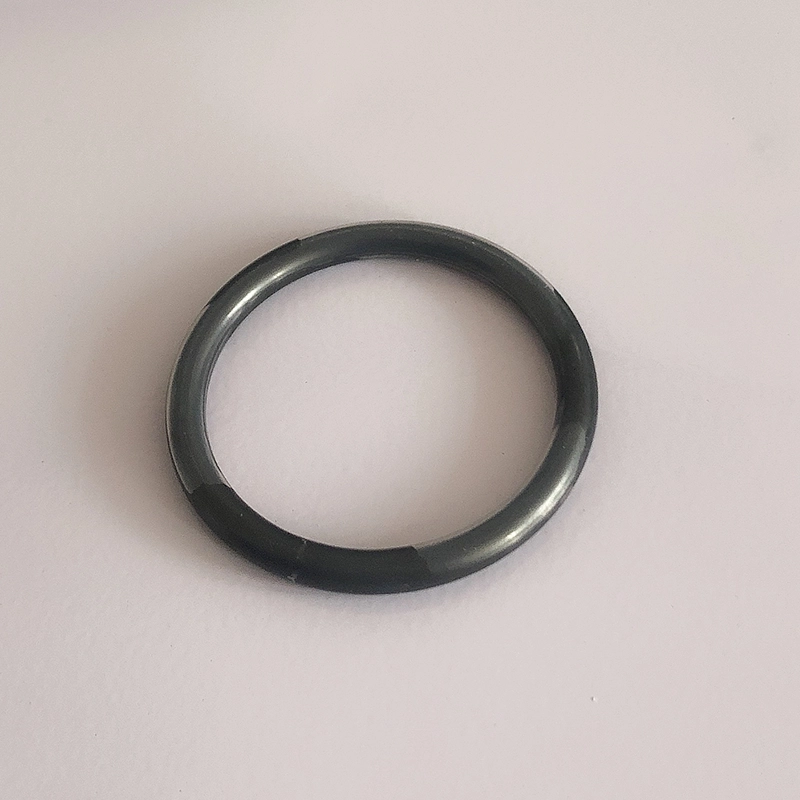

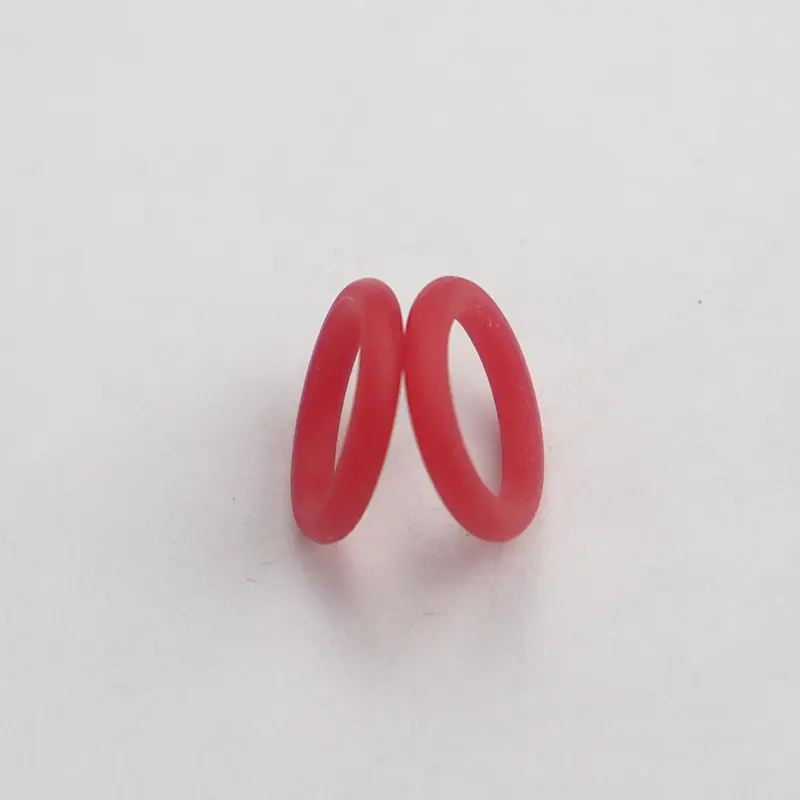

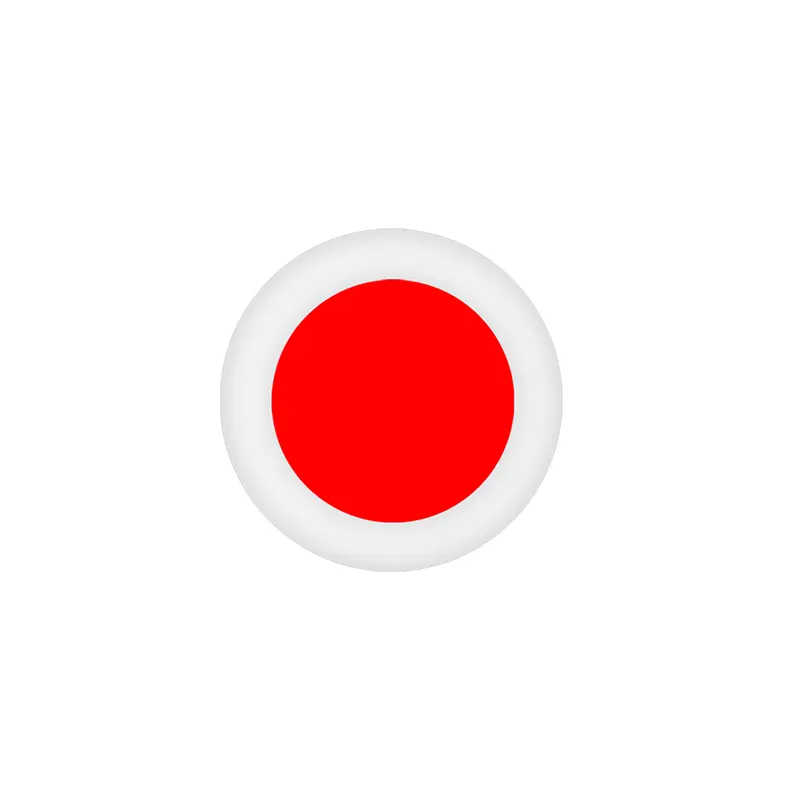

Kattega O-rõngas ühendab orgaaniliselt kummi elastsuse ja tihendamise tefloni keemilise vastupidavusega. See koosneb silikoonist või fluorosubberi sisemisest südamikust ja suhteliselt õhukesest teflon -fepist või teflon PFA välimisest kattest.

Materjal: Teflon FEP ja teflon PFA on põhimõtteliselt sarnased, kuid teflon PFA -l on parem kõrge temperatuuri vastupidavus kui teflon FEP. Kohaldatav temperatuurivahemik teflon fep kest: -60 ℃ ~ 205 ℃ saab kasutada temperatuuril 260 ℃ Lühikese aja jooksul teflon PFA kest: -60 ℃ ~ 260 ℃ saab kasutada kiirusega 300 ℃ Lühikese aja jooksul:

1. silmapaistev keemiline vastupidavus, mis sobib peaaegu kõigile keemilistele söötmetele

2. lai temperatuurivahemik

3. Hea survetakistus

4. antiinõu

5.

6. Kõrgsurvetakistus

7. Suurepärane tihendus vastupidavus ja pikk kasutulu

Rakendus: pumbad ja ventiilid, reaktsioonianumad, mehaanilised tihendid, filtrid, rõhuanumad, soojusvahetid, katlad, torustiku äärikud, gaasikompressorid jne.

Rakenduste tööstus: keemiatööstus, lennukite tootmine, farmaatsiatööstus, nafta- ja keemiliste transportimine ja rafineerimine, filmitööstus, jahutussektori inseneritöö, toiduainete töötlemine, paberitööstus, värvainete tootmine, värvipihustamine jne.

Paigaldusjuhised tihendusrõngaste jaoks

1. Osad, kuhu tihendusrõngad paigaldatakse või läbi viia, peavad olema siledad, urgudeta, sooned ja teravad nurgad. Sisevalu karedus peaks ulatuma 1,6 μ -ni ja võlli karedus peaks ulatuma 0,8um.

2. Kandke tihendusrõnga pinna ja kontaktis olevate asjakohaste osade määrimiseks puhas kerge õli või määrded.

3. Seda pehmendatud ja laiendatud O-rõngast on lihtsam paigaldada. Paigaldage O-rõngas, kui see on kuum, ja selle suurus naaseb pärast jahutamist algse suuruse juurde.

4. Ärge painutage O-rõnga liiga vägivaldselt, vastasel juhul põhjustab see teflonis kortse ja mõjutab selle kasutamist.

Kattega O-rõnga soovitatav kokkusurumine on järgmine:

Staatiline tihendus olek: 15%-20%

Dünaamiline tihendus olek: 10%-12%

Pneumaatiline olek: 7%-8%

Tegelik kokkusurumine peaks võtma arvesse töötingimusi, eriti tihendusrõhku ja muid tegureid.

Tooteomadused ja rakendused:

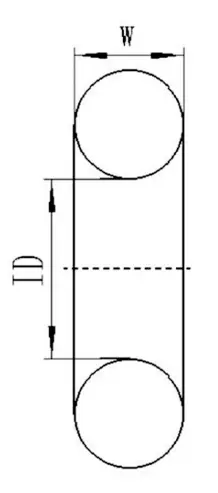

Standard	O-rõnga ristlõike läbimõõt W
Ameerika standard kui 568 Briti standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Jaapani standard IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Rahvusvaheline standard ISO 3601/1 Saksa standard DIN 3771/1 Hiina standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Eelistatud mõõdikute suurused	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Ameerika standard kui 568 (900 seeria)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Täherõnga materjal:

Materjal on üldiselt Shaw A70 nitriilkumm NBR.

Kaetud O-rõngas:

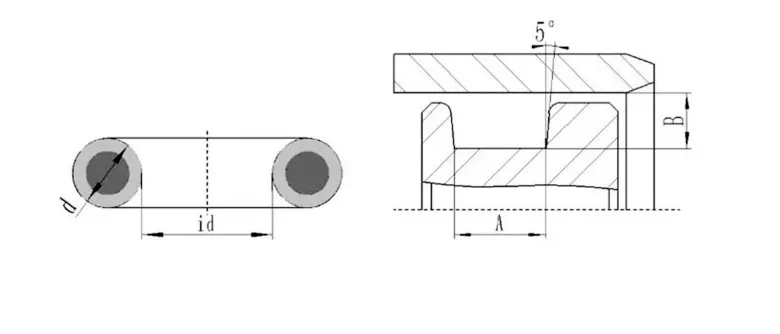

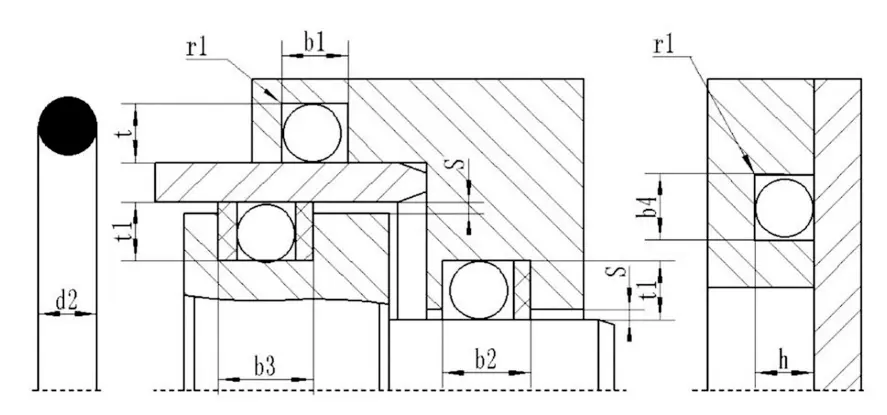

Kapseldatud O-rõnga soone skemaatiline diagramm

Kapseldatud O-rõnga soone mõõtme tabel (soovitatav)

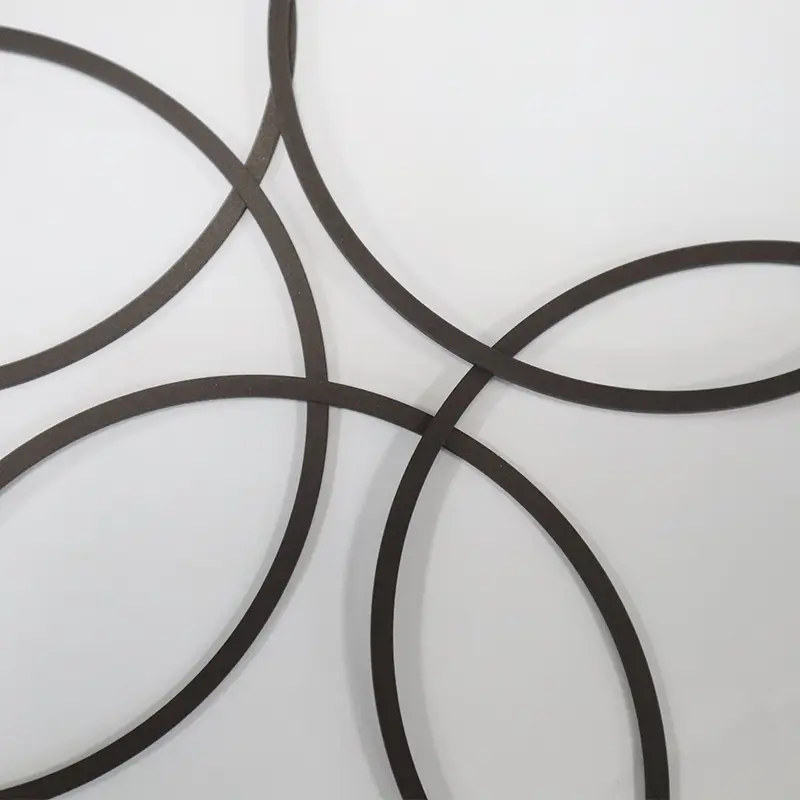

Ruichen SEAL PTFE tihendi paigaldusjuhend

Ⅰ. Paigaldusjuhend

1. Tihend tuleb paigaldada eelkoormusega küljele, suunates rõhu suunaga.

2. Silindri korpus ja kolvivarras tuleb teha tõukekehadega, mis vastavad meie ettevõtte proovide nõuetele.

3. Teravad servad peavad olema urukad ja ümardatud või faakteritega.

4. Niidid, juhtrõnga soonid jne tuleks katta, kuna tihendit ei saa läbi suruda soonte, puuritud aukude ega karedate pindade.

5. Tolm, praht või muud võõrkehad tuleb hoolikalt eemaldada.

6. Teravate servadega tööriistu ei tohiks kasutada.

7. PTFE tihendusrõngaid on kuumutatud õlis või vees hõlpsam laieneda (umbes 80 ~ 120 kraadi) ja nende algse kujuga on lihtne taastada.

8. Kui huult peab läbima õlisurve augu, tuleks huule õrnalt surumiseks kasutada plastpulka, et vältida augu kihist huuli kahjustamist. Silindri augud tuleks faasida. (Joonis 3)

Ⅱ. Paigaldusmeetod

Avatud (jagatud) soonte saab installida ilma tööriistadeta.

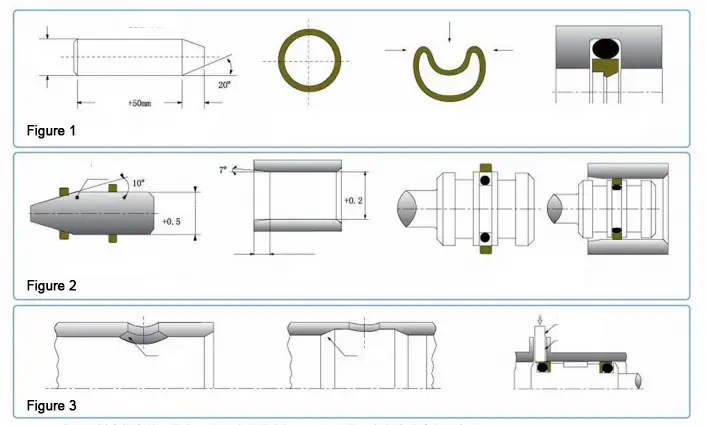

Suletud soone kolvi varraste paigaldamine (joonis 1)

1. Puhastage ja õlivad kõik tihendid substraadid, tihendid ja paigaldusriistad.

2. Asetage kummirõngas soonesse (olge ettevaatlik, et seda mitte keerata).

3. Suruge PTFE tihendi rõngas neerukujuks, moodustamata teravat paindet, asetage tihendatud PTFE tihendi rõngas soonesse ja lamendage see õrnalt käsitsi.

4. Lükake taastumise mandrel pitseri juurde ja keerake õrnalt mandrile. Jätke see 1 minutiks ja eemaldage mandlik. Paigaldamine on lõpule viidud.

Kolvitihendite paigaldamine suletud soontesse (joonis 2)

1. Puhastage ja õlivad kõik tihendid substraadid, tihendid ja paigaldusriistad.

2. Asetage kummirõngas soonesse (olge ettevaatlik, et seda mitte keerata).

3. Lükake PTFE tihendusrõngas juhthülsile ja sirutage tihendusrõnga.

4. Lükake venitatud tihendusrõngas kolvi soonesse.

5. Lükake korrektsiooni varrukas tihendusrõnga külge ja pöörake korrektsioonivarrukat samal ajal. Eemaldage paranduskülss pärast selle 1 minutiks lahkumist ja paigaldamine on lõpule viidud.

MÄRKUS. 1. Palun pöörduge meie ettevõtte poole, kui meie ettevõtte valimis määratud toodet ei saa paigaldada suletud soonesse, kuid see ei sobi avatud soone jaoks.

2.. Ülaltoodud PTFE tihendi paigaldamine ei ole rakendatav kõigi PTFE tihendite suhtes. Vajadusel pöörduge meie ettevõtte poole.
