Kolvide ja kolvivardade hüdraulilised tihendid

Kolvide ja kolvivardade hüdraulilised tihendid on üks hüdrauliliste hülgesarjadest, mida Ruicheni tihendid teile pakuvad. Meie teadus- ja arendustegevuse ja tootmisvõimalusi on testitud aja ja praktiliste rakenduste abil. Tooteseeria alajaotatud mudelid on rikkad ja mitmekesised, pakkudes sihipärasemaid lahendusi erinevatele töötingimustele ja stsenaariumidele.

Saada päring

Tootekirjeldus

Kolvide ja kolvivardade hüdraulilised tihendid on hüdrauliliste tihendite klassi ühtne nimi, kuid tegelikult oleme jaganud paljusid erinevaid mudeleid ning ka erinevate mudelite omadused ja fookus on erinevad. Professionaalse tootjana tutvustame teid väga hea meelega. Muidugi, kui teil on ka muid kohandatud vajadusi, võite sügavama mõistmise saamiseks meiega ühendust võtta.

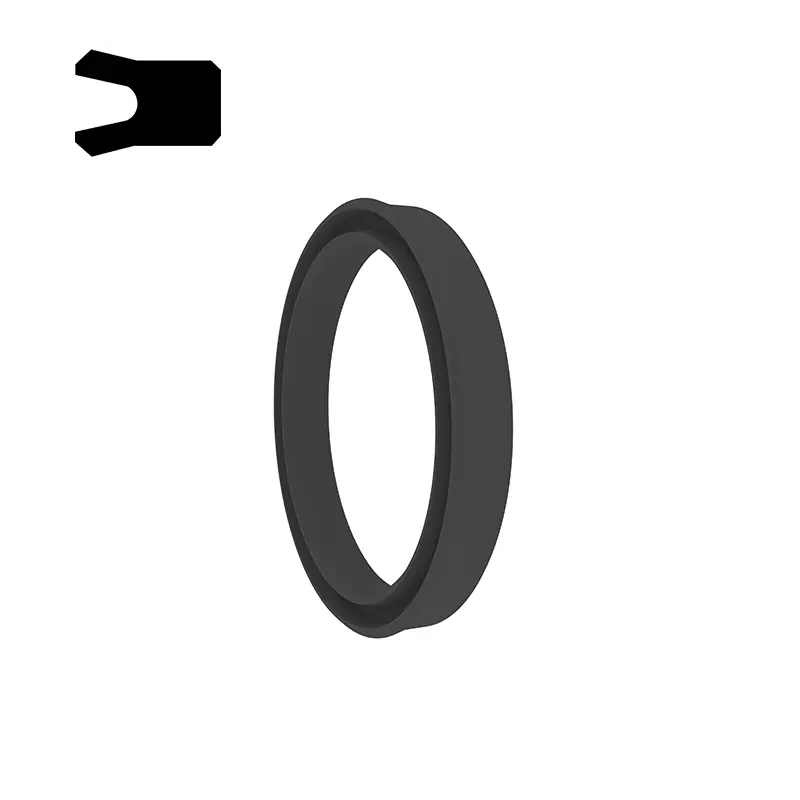

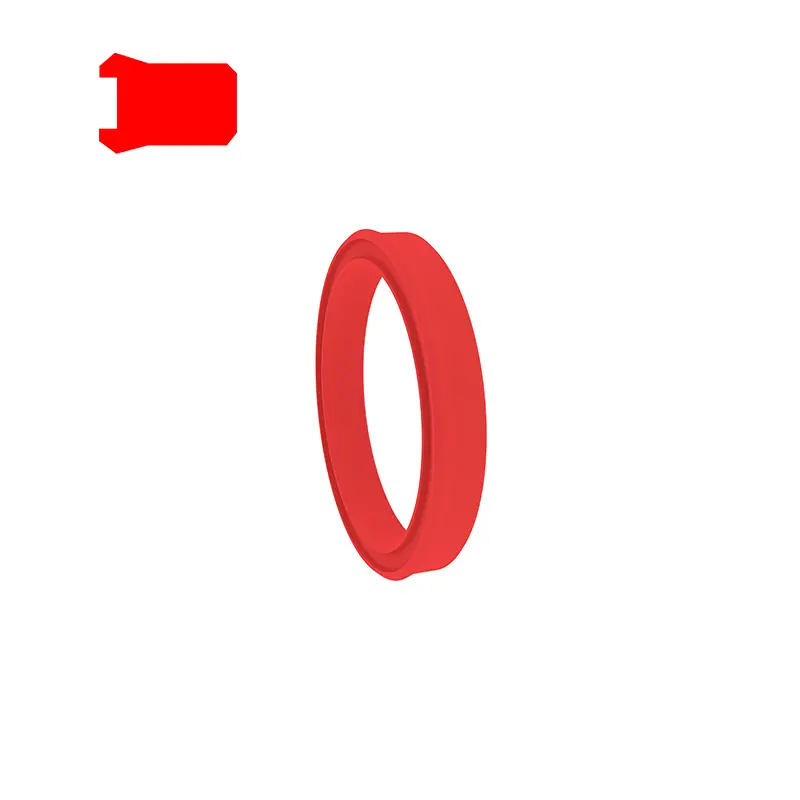

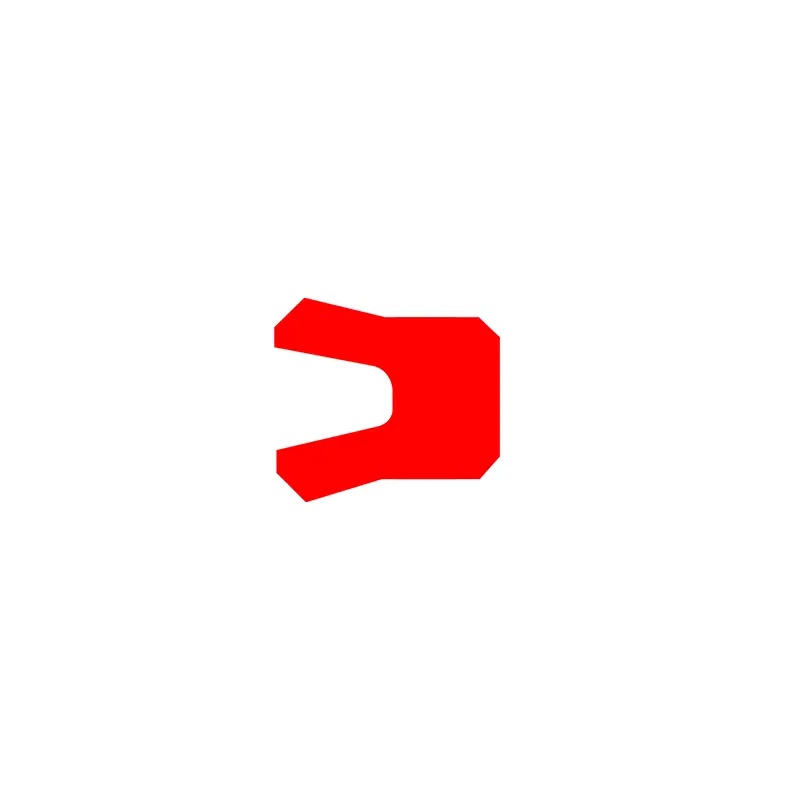

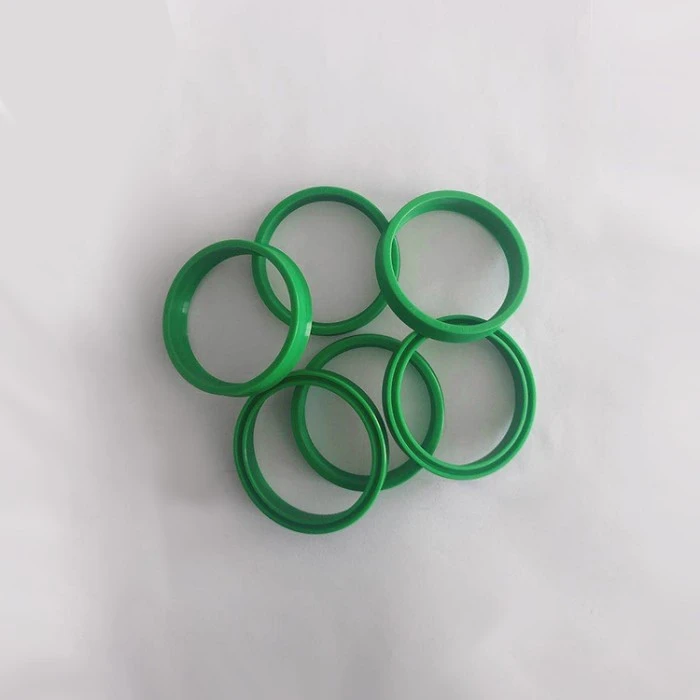

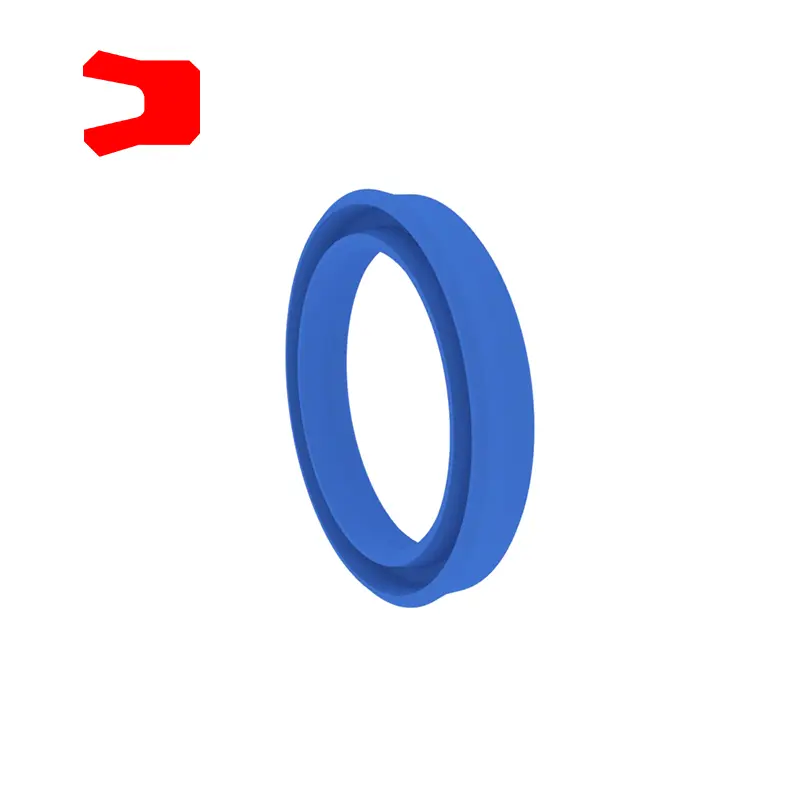

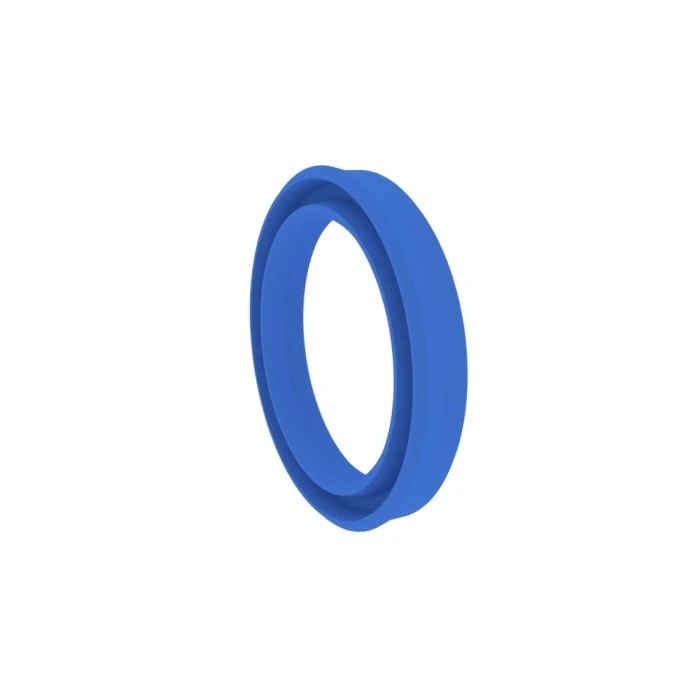

Un-tüüpi tihend on sümmeetriline pitser, mida kasutatakse spetsiaalselt kolb- või kolvivardadel, mida kasutatakse jalutusmasinate, kergete tööstusmasinate, põllumajandusmasinate, kraanade, autode, metsade masinate, kaevandusmasinate jms.

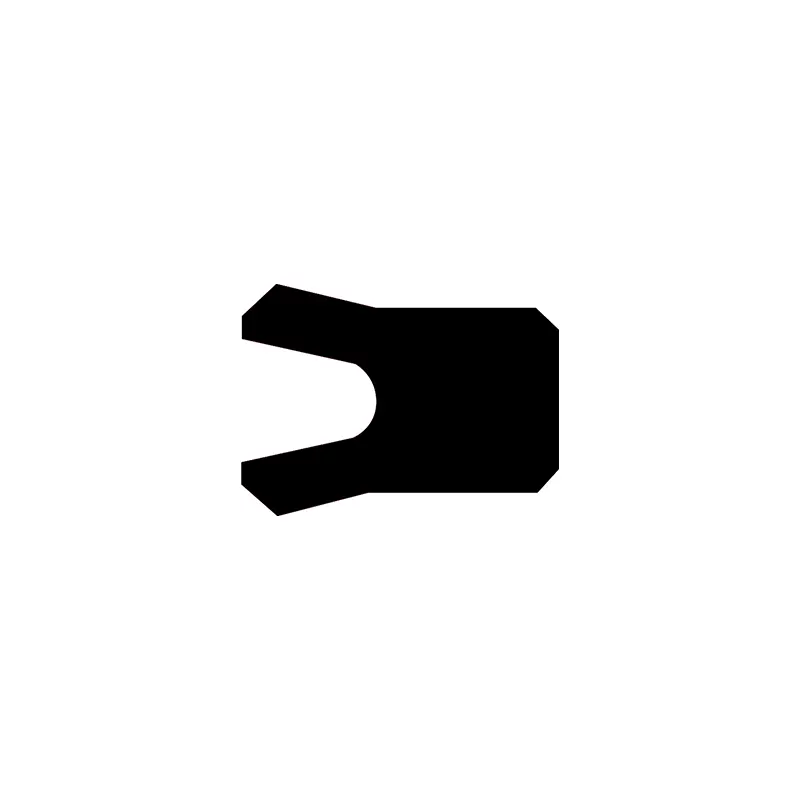

UHS-tüüpi tihend on nii aukude kui ka võllide sümmeetriline tihend, mille ristlõikega saab paigaldada integreeritud soone. Juures on vajalik kinnitusrõngas, kui seda kasutatakse alla 16 ~ 32MPa.

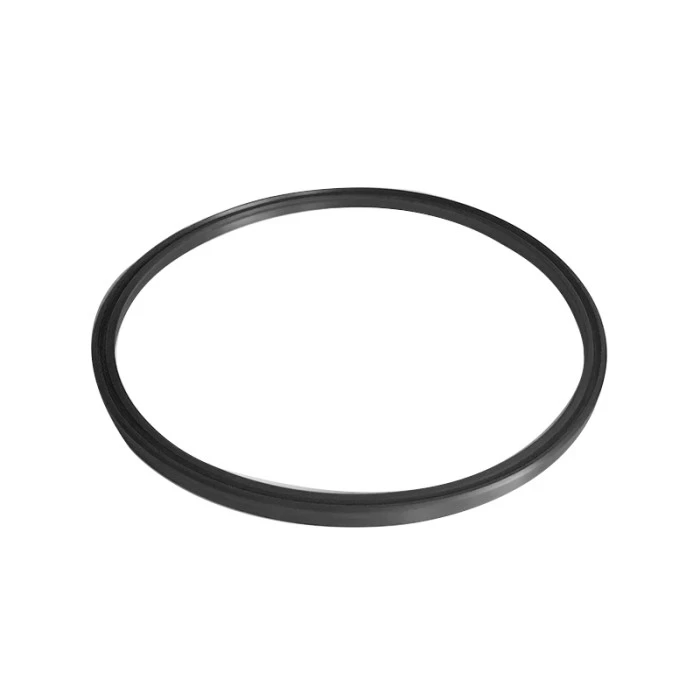

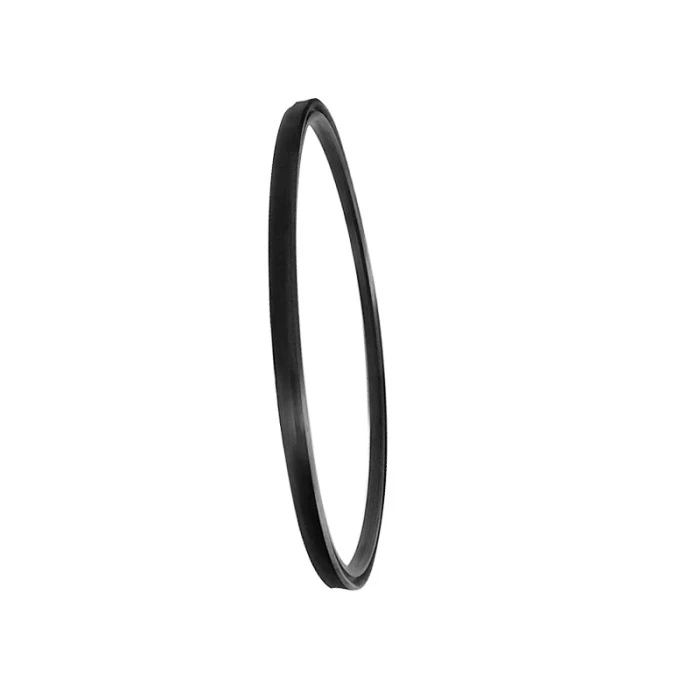

RCBKY tüüpi pitser on nii aukude kui ka võllide sümmeetriline pitser, millel on hea dünaamiline ja staatiline tihendusjõudlus. Seda kasutatakse peamiselt suure läbimõõduga tihendamiseks ja materjal on nitriilkumm (NBR).

BA-tüüpi tihend on nii aukude kui ka šahtide sümmeetriline tihend, mida kasutatakse peamiselt kobarate, kolvivardade, sepistamismasinate ja kõndimisseadmete hüdrauliliste seadmete tihendamiseks. Funktsioonid:

2. Hea ekspresseerumisvastane võime

3. Parem tihendamine koormuse ja madala temperatuuri all

Sobib karmideks töötingimusteks

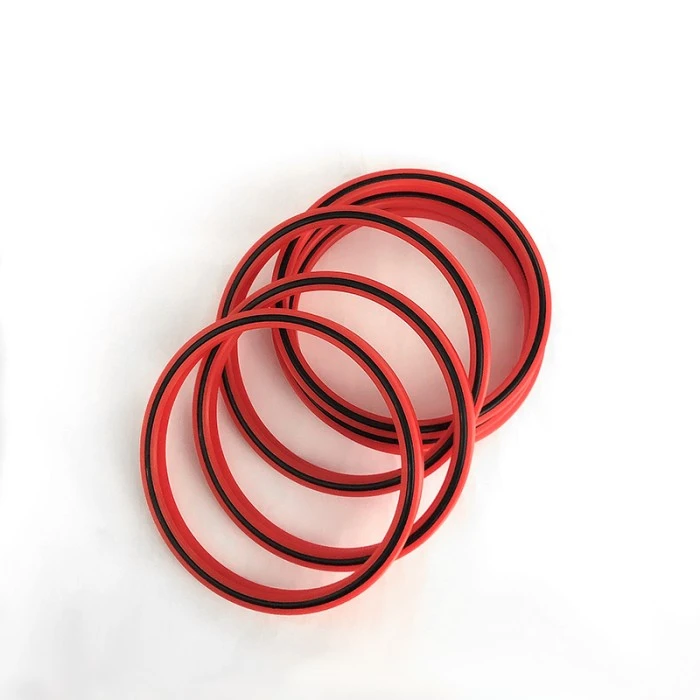

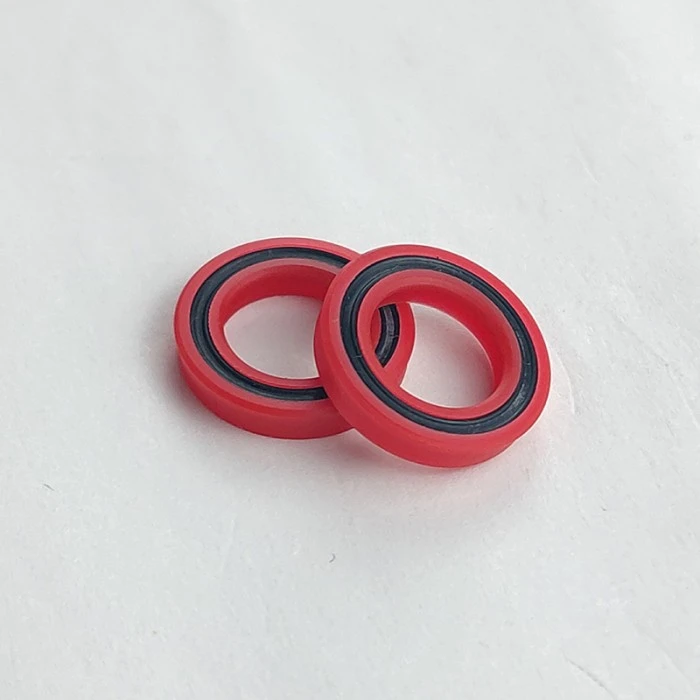

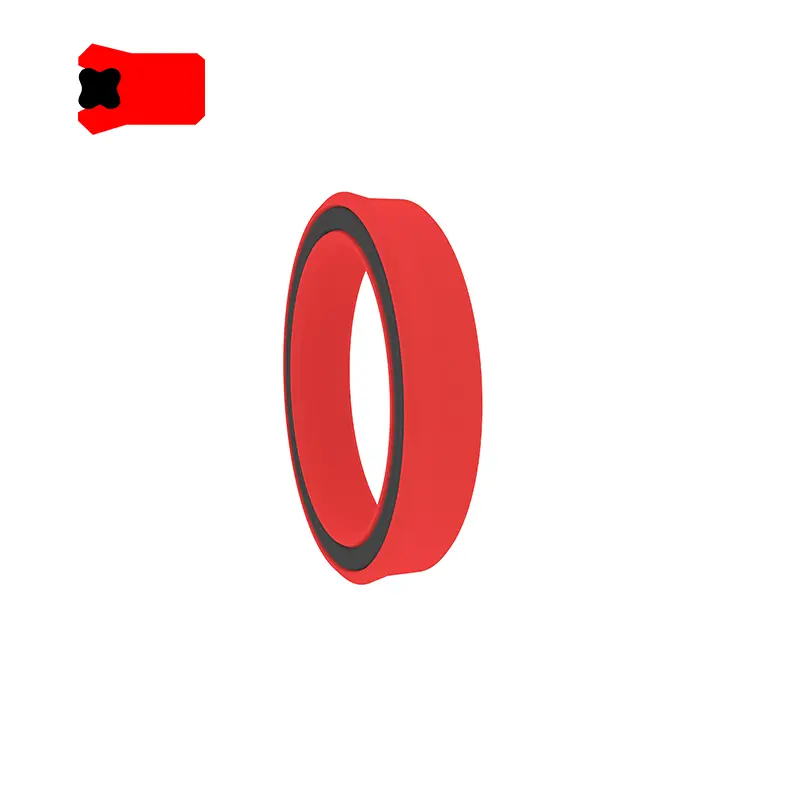

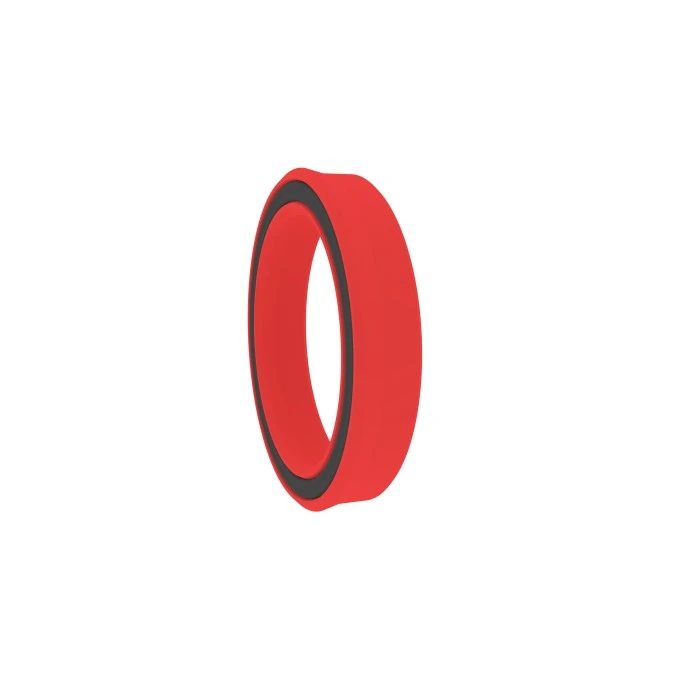

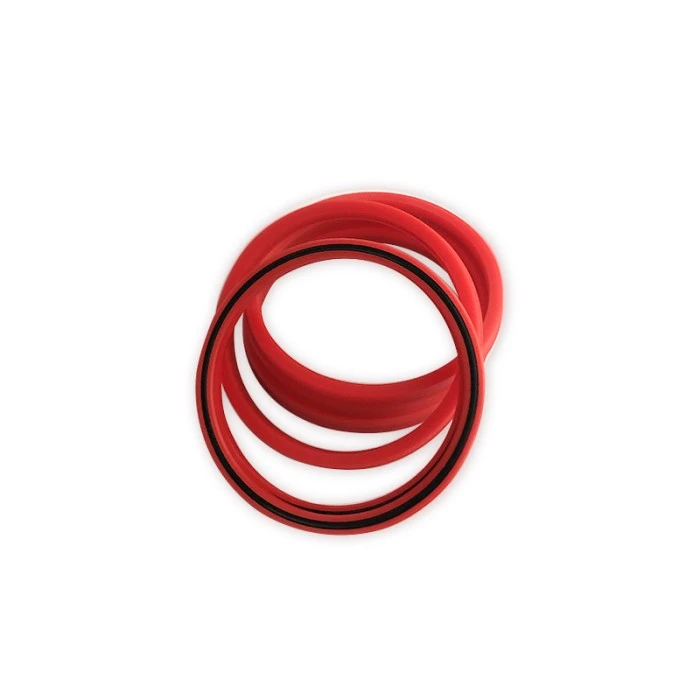

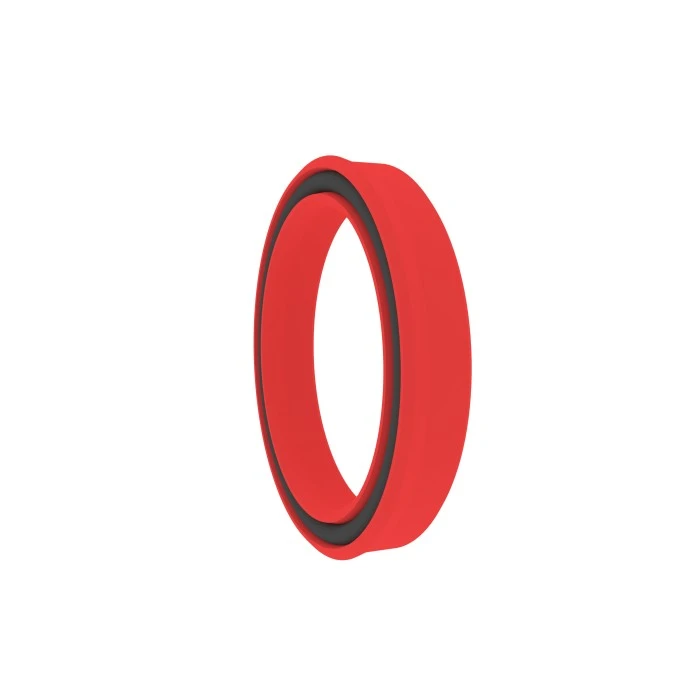

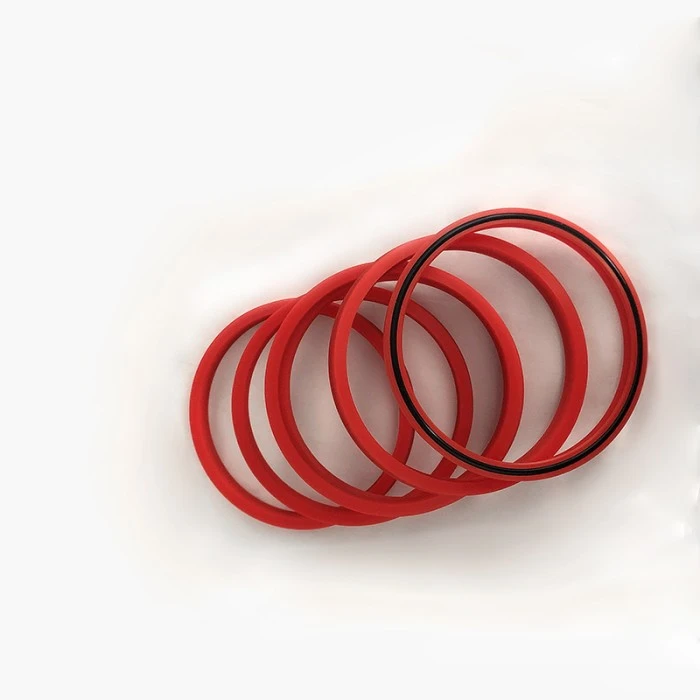

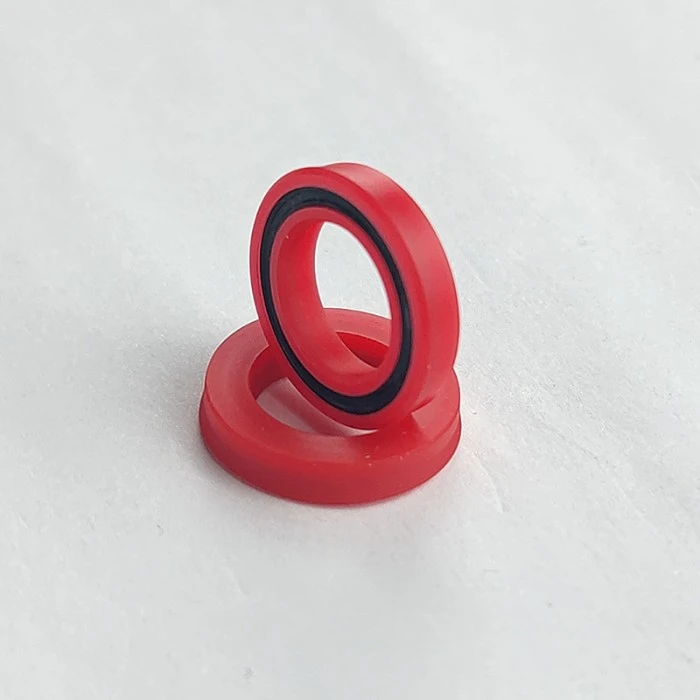

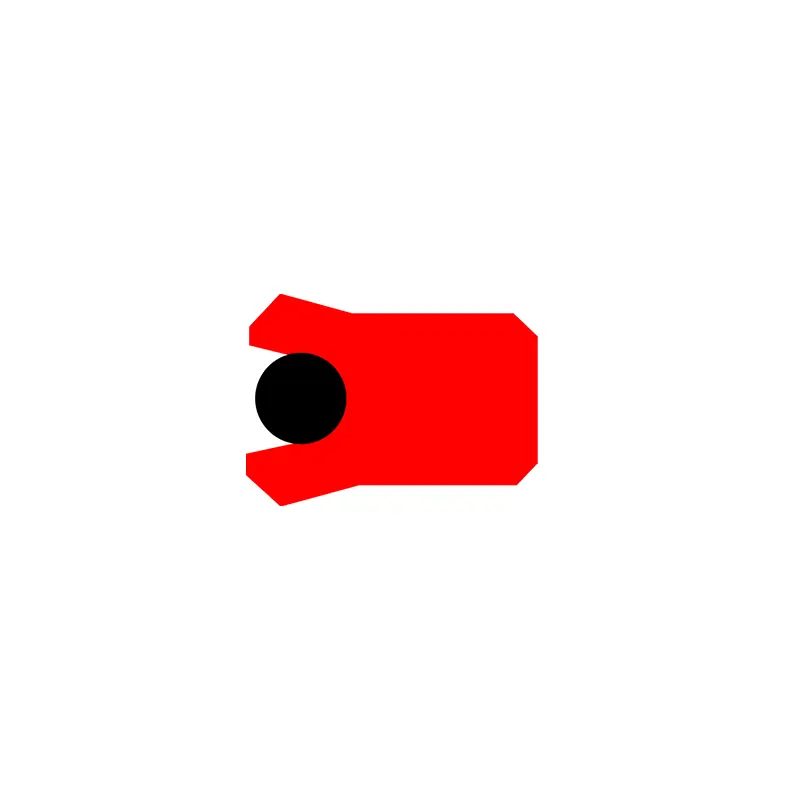

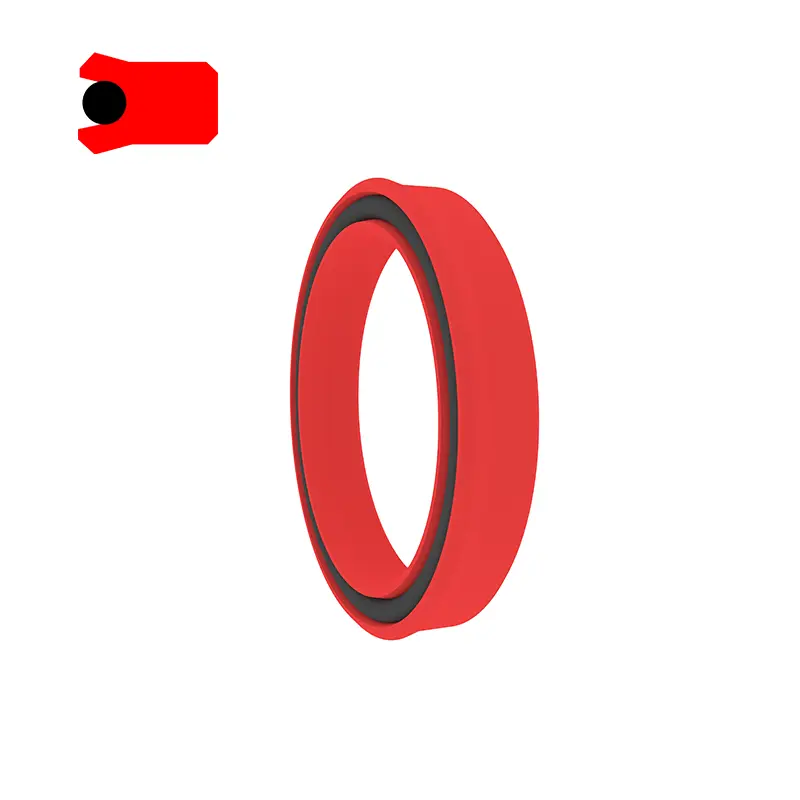

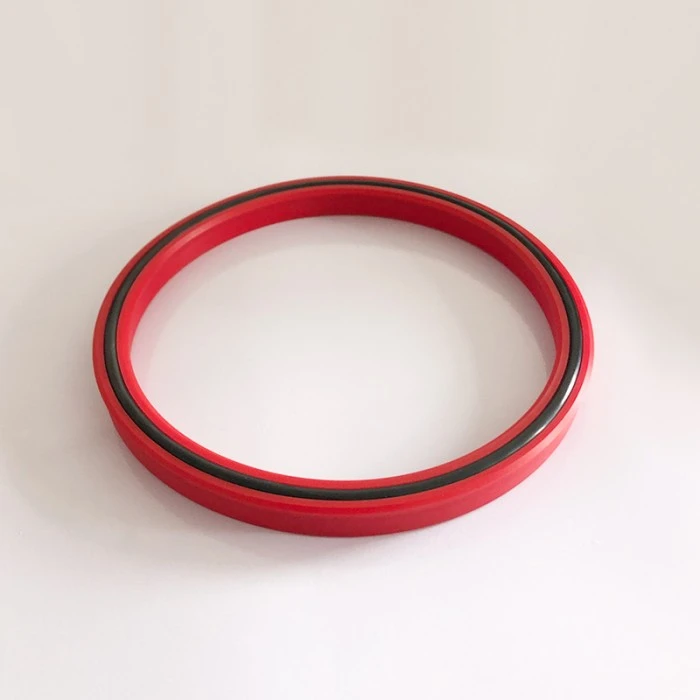

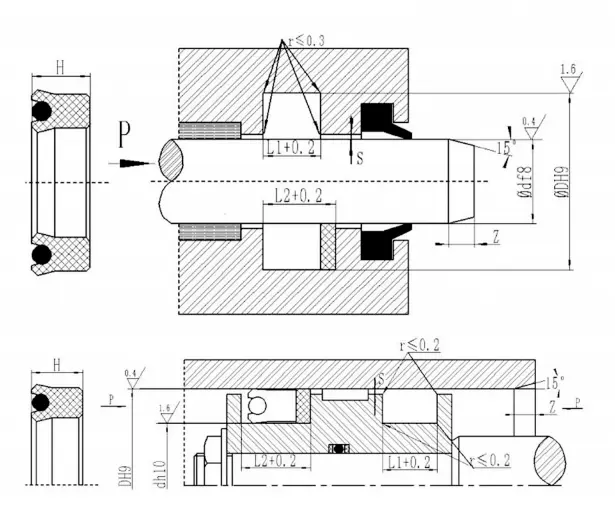

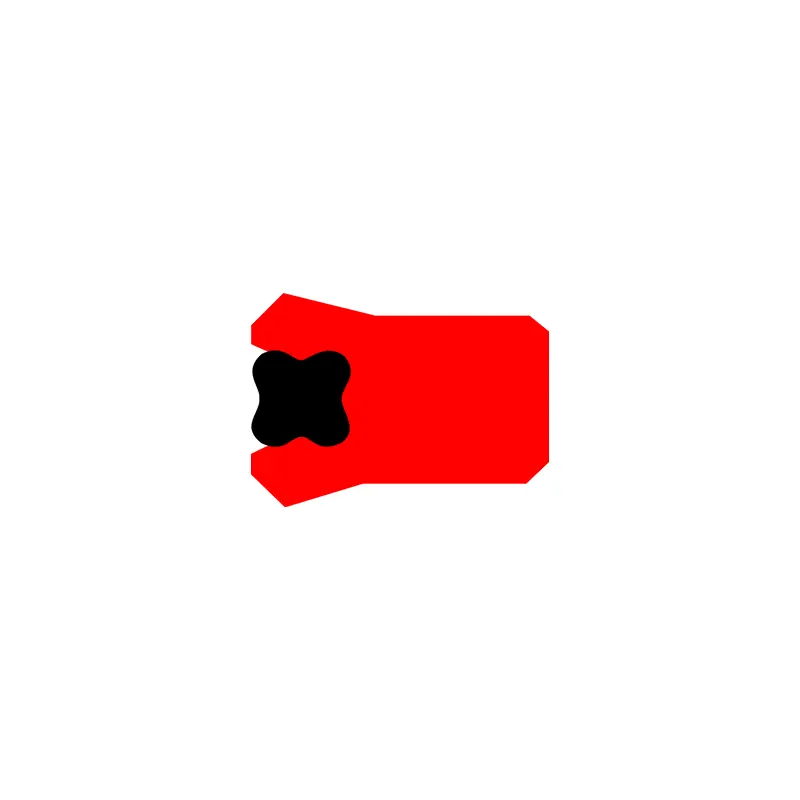

VAD -tihend on nii augu kui ka võlli sümmeetriline tihend. See on huulehülje edasise arengu tulemus. Täherõngas mängib radiaalset jõu rolli ja kompenseerib tihendushuule kulumist. Süsteemi rõhk kantakse tihendatud ja deformeerunud täherõnga kaudu tihendushuulele, nii et kõrge ja madala rõhu tihendamise jõudlus on suurepärane. Seda kasutatakse peamiselt sammaste, kolvivardade, sepistamismasinate ja kõndimisseadmete hüdrauliliste seadmete jaoks. Materjal on: polüuretaanmaterjal (PU) + nitriil kumm (NBR), omadused:

1. vibratsioonikoormuse ja rõhu piigi suhtes tundmatu

2. Hea ekspresseerumisvastane võime

3. Parem tihendamine koormuse ja madala temperatuuri all

4. sobib karmideks töötingimuseks

5. pikk elu.

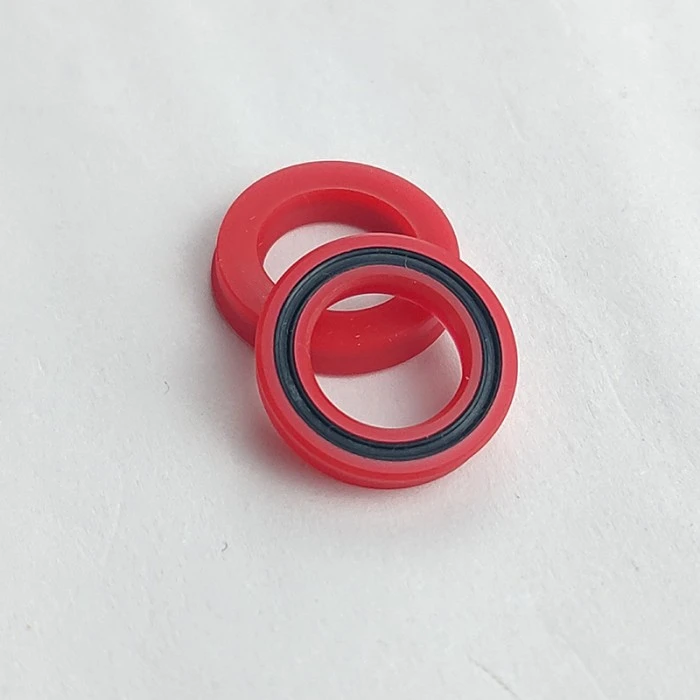

Ki-a tüüpi pitser on nii augu kui ka võlli sümmeetriline pitser, mida kasutatakse peamiselt insenerimasinate, tööstussõidukite, kallurite, põllumajandusmasinate, kraanade, süstimisvormimismasinate, teleskoopiliste silindrite, rooli silindrite jms.

1. Suurepärane dünaamiline ja staatiline tihendamise jõudlus

2. kompaktne struktuur, soone maapind võimaldab pinna karedust

3. Kujundus piiratud radiaalmõõtme jaoks õõnsuse jaoks

Tooteomadused ja rakendused:

Materjali valik:

Standardmaterjal: polüuretaanmaterjal PU Muud valikulised materjalid: nitriilkumm R01, Fluorobber R02 (palun tutvuge meie ettevõttega)

Uhs

Standardmaterjal: nitriilkumm R01 Muud valikulised materjalid: polüuretaanmaterjal PU, Fluorobber R02

Polüuretaanmaterjal PU + nitriilkumm R01

Tellimise näide:

Tellimise näide: augu võlli universaalne pitser Un50 × 65 × 10pu (DXDXH) + materiaalkood

Tellimisnäide: auguvõlli universaalne tihendus UHS50 × 60x6 R01 (DXD × H) + materjalikood

Rcbky

Tellimisnäide: BA50 × 60 × 10 (D × D × H)

Mis

To-a

Spetsifikatsioonid ja mõõtmed:

Uhs

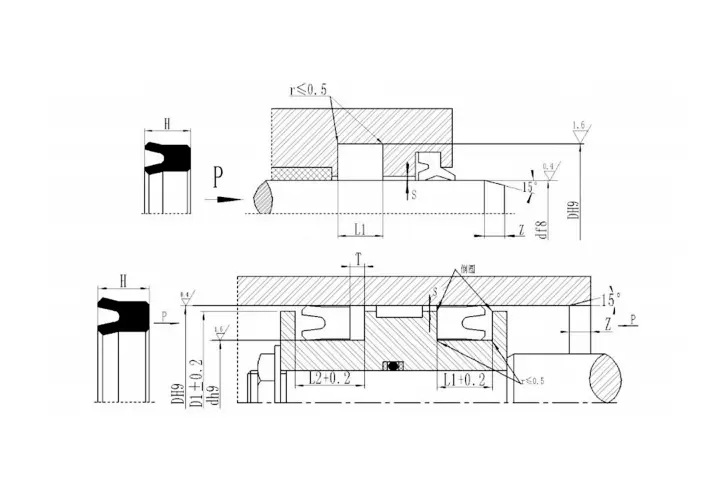

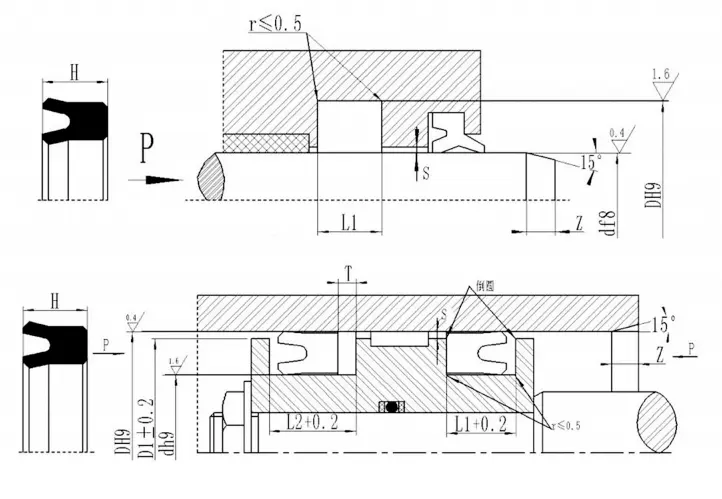

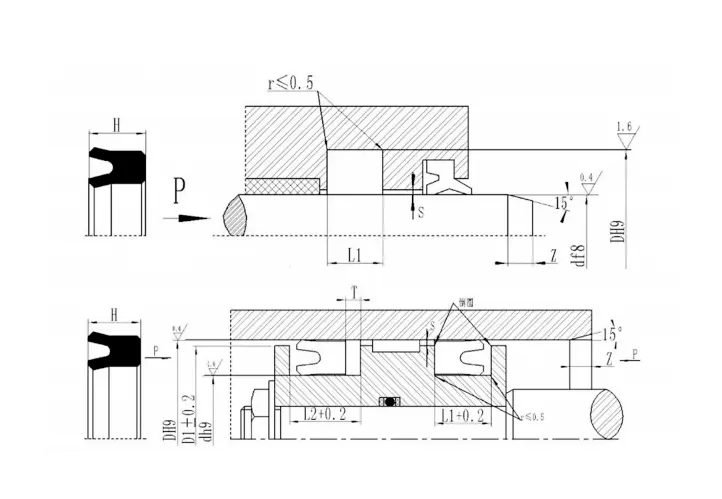

Spetsifikatsioonid ja soone mõõtmed
Tootenumber	d	D	H	L1	L2	T	Tootenumber	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11,219,25	11.2	19.2	5	5.7	7.2	2	UHS-31.541,56	31.5	41.5	6	7	9	3
UHS-12.520,55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23,531,55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Standardsuuruse tabeli tellimise näide: RCBKY 800 × 770 × 18 (D × D × H)
Tootenumber	D	d	H	-Lt	L1	L2	Zmin
Rcbky25022516	250	225	16	247	18	21.5	10
Rcbky25523016	255	230	16	252	18	21.5	10
Rcbky26524016	265	240	16	262	18	21.5	10
Rcbky27525016	275	250	16	272	18	21.5	10
Rcbky28025516	280	255	16	277	18	21.5	10
Rcbky30027516	300	275	16	297	18	21.5	10
Rcbky30528016	305	280	16	302	18	21.5	10
Rcbky32029516	320	295	16	317	18	21.5	10
Rcbky32530016	325	300	16	322	18	21.5	10
Rcbky34031516	340	315	16	337	18	21.5	10
Rcbky34532016	345	320	16	342	18	21.5	10
Rcbky35032516	350	325	16	347	18	21.5	10
Rcbky35533016	355	330	16	352	18	21.5	10

Standardlaud
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Mis

Standardsuuruse tabeli tellimise näide: VAD 65 × 75 × 8 (d × d × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Märkus. Pöördunud tihendid ei piira selle tabeliga ja neid saab tarnida mis tahes suuruses.

To-a

Spetsifikatsioonid Tellimise näide: KI-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
