Hüdraulilised kolb vardatihendid

Ruichen Sealil on ulatuslikud kogemused pitserite ja pitseerimismaterjalide tootmisel ja arendamisel. Meie hüdraulilised kolvivarraste tihendid sisaldavad mitmesuguseid erinevaid mudeleid. Sobiva ja kohandatud tihenduslahenduse saamiseks saate teha sobiva valiku, mis põhineb alloleva üksikasjaliku teabe põhjal, või pöörduge meie poole.

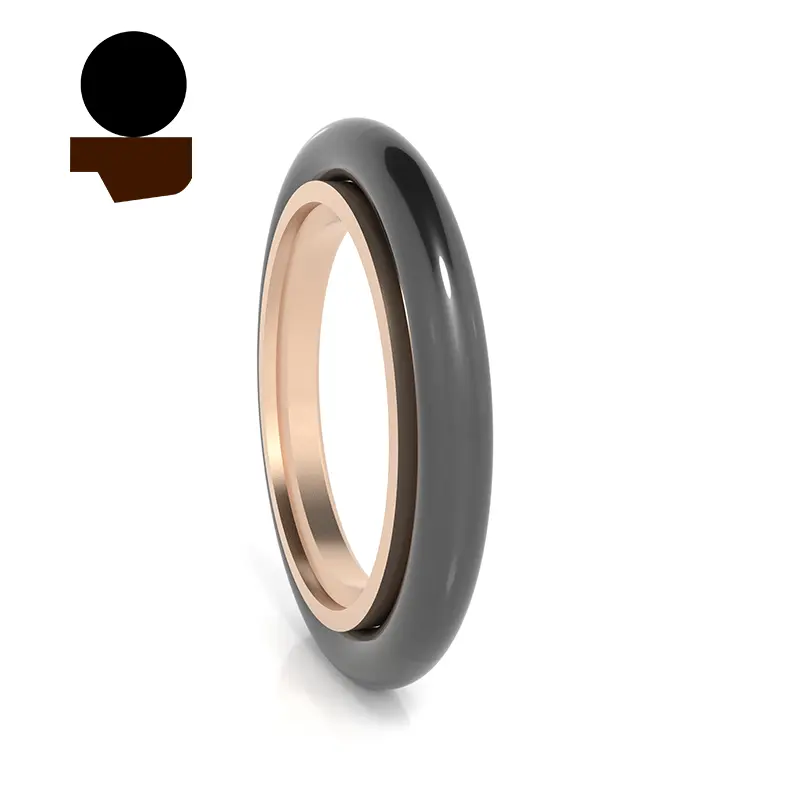

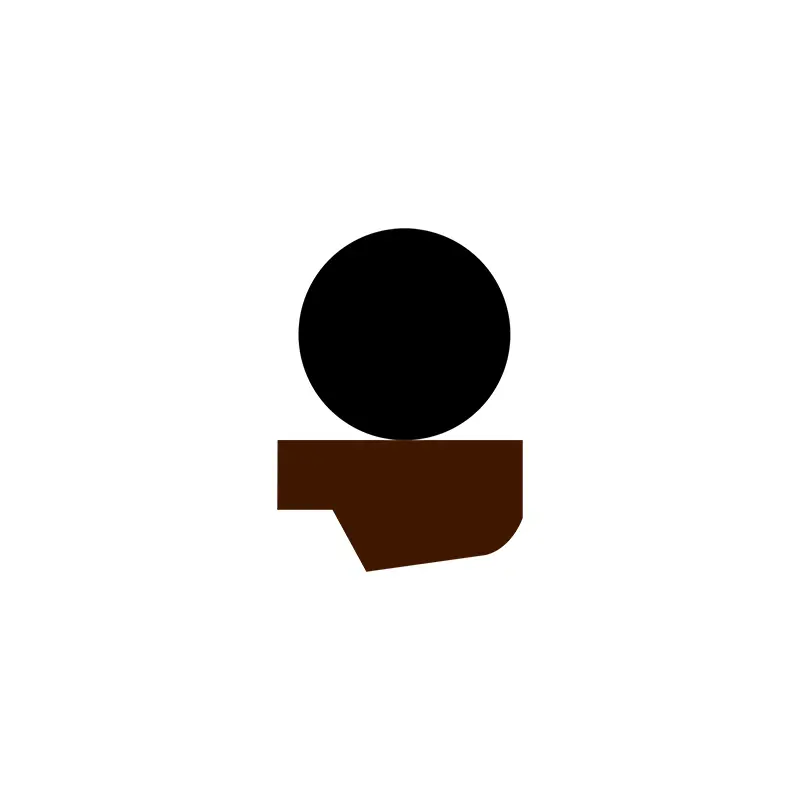

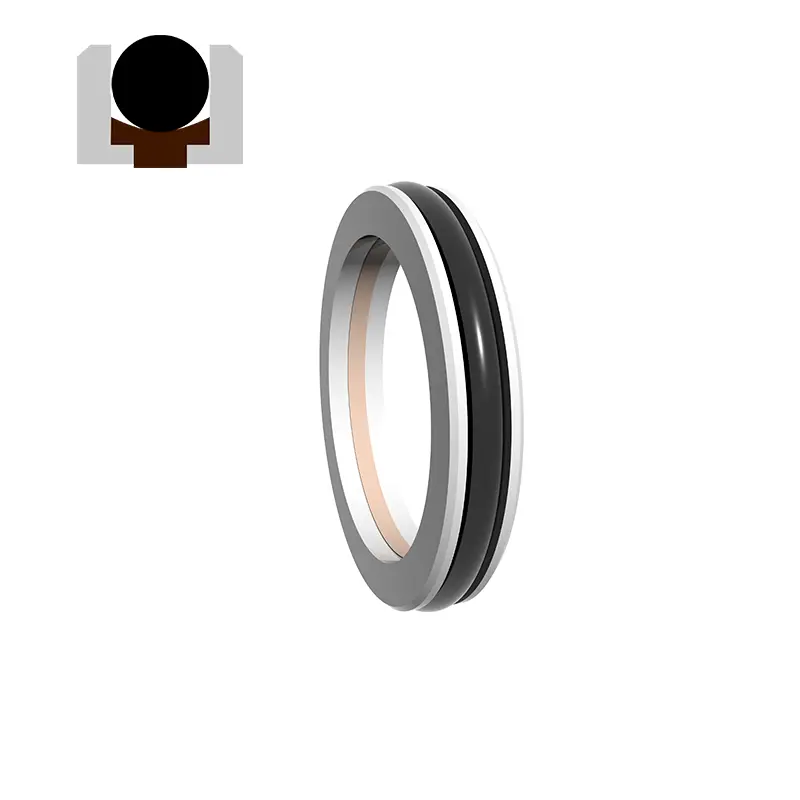

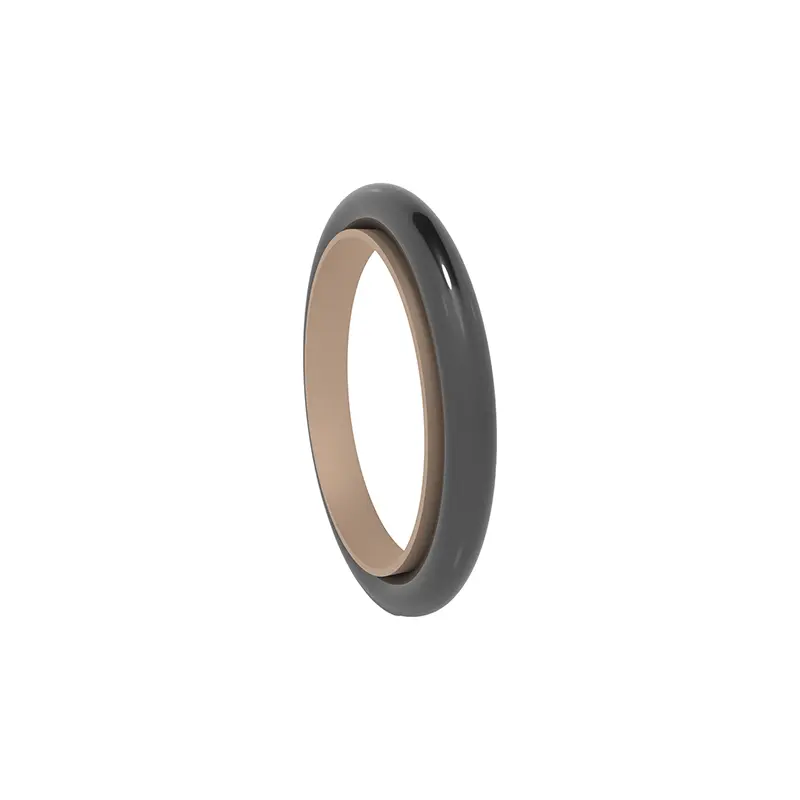

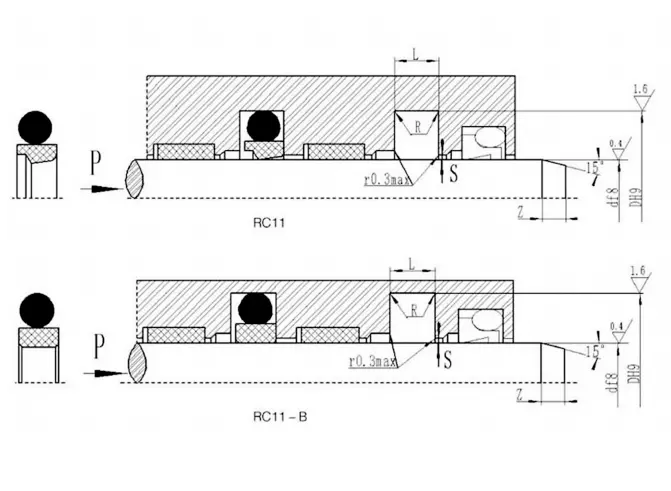

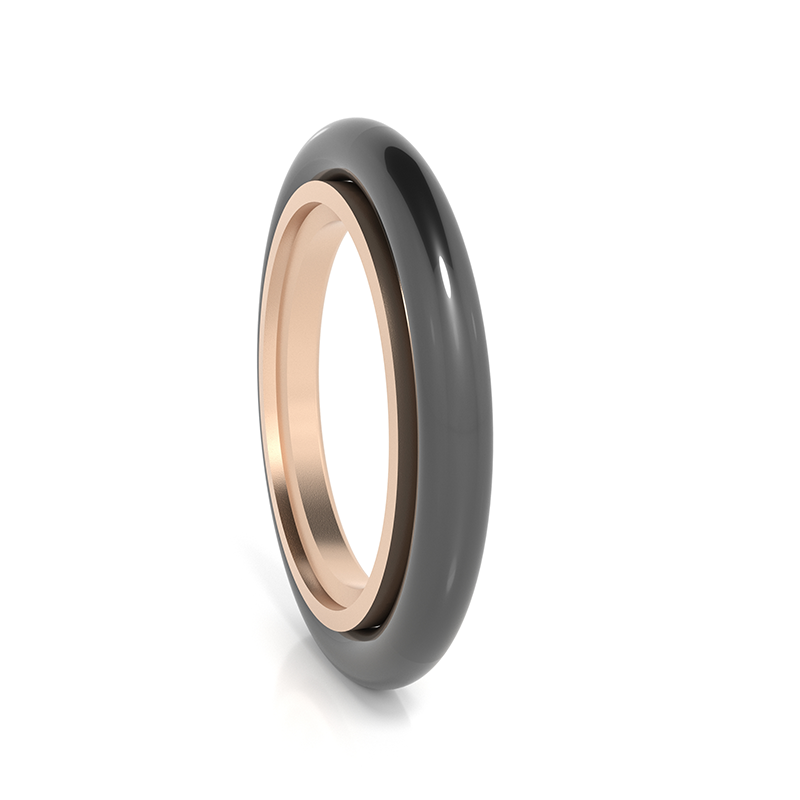

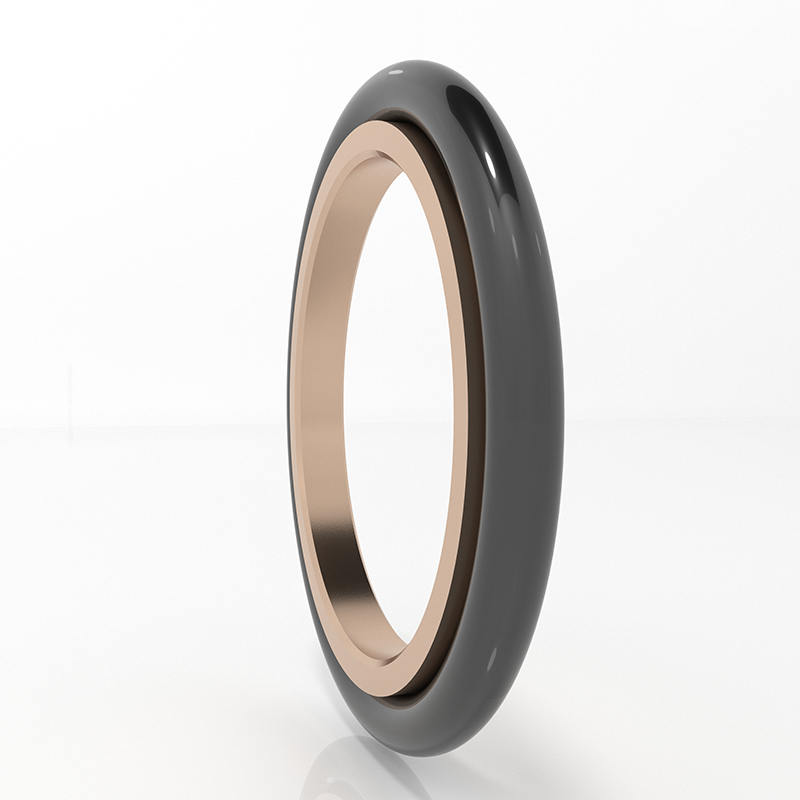

RC11 koosneb täidetud PTFE astmelisest tihendusrõngast ja O-kujulisest kummist rõngast, mis sobib hüdrauliliseks koluga liikumiseks ühesuunalise rõhu tihendamiseks.

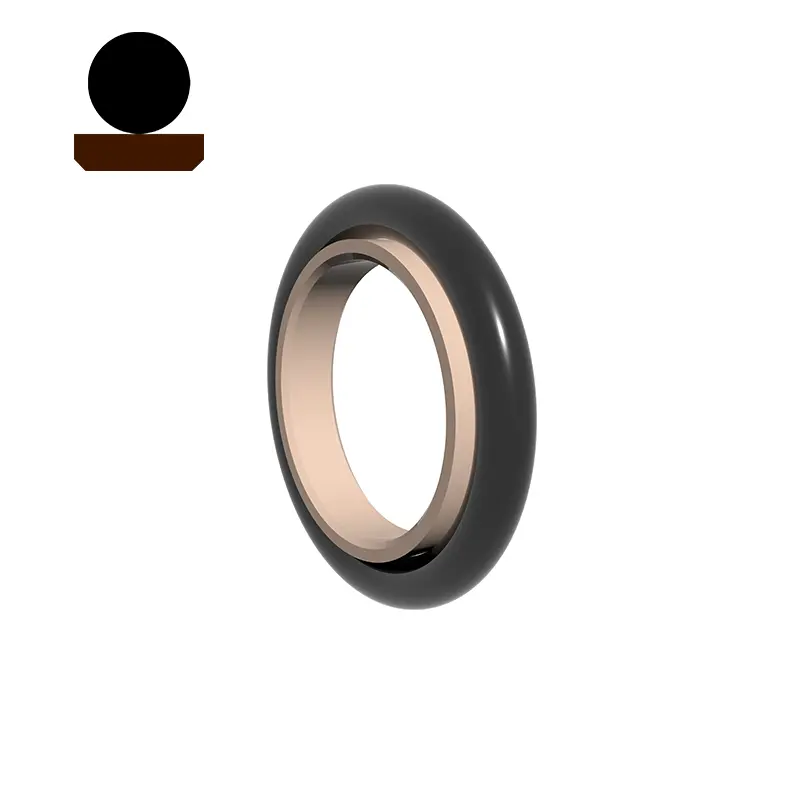

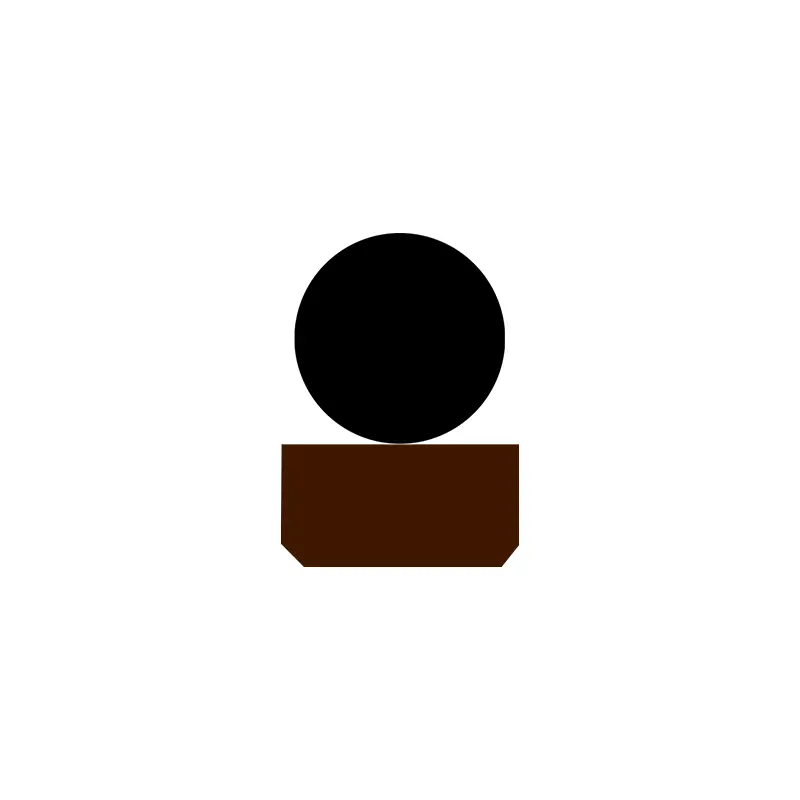

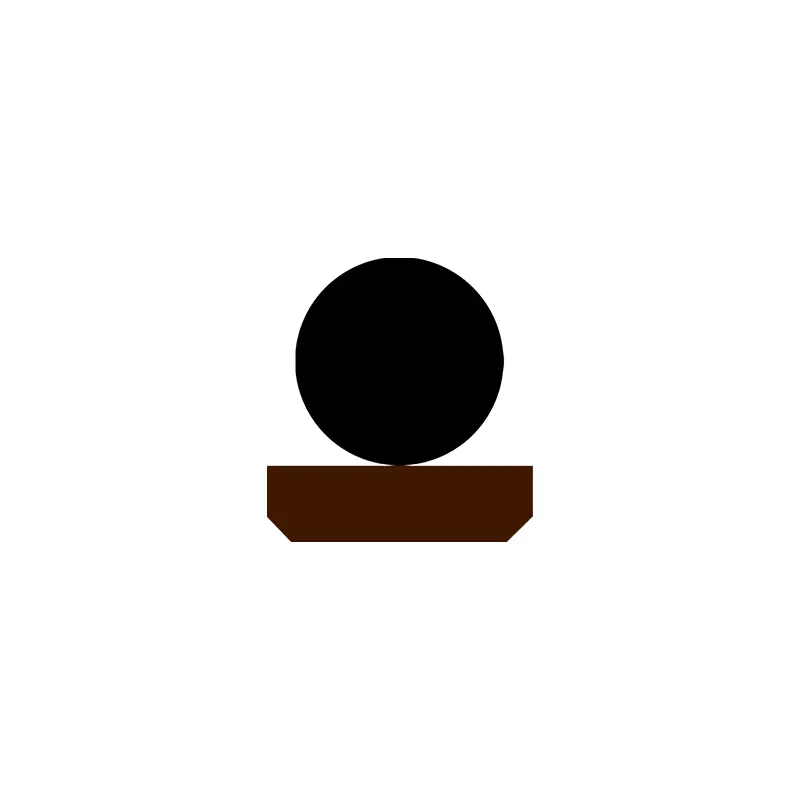

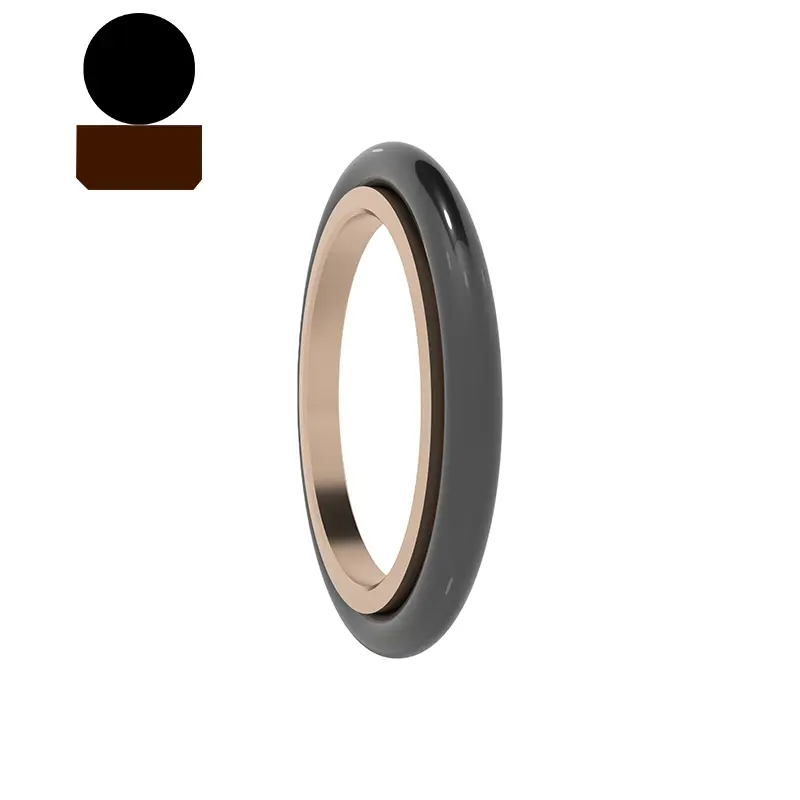

RC11-B koosneb täidetud PTFE ristkülikukujulisest tihendusrõngast ja O-kujulisest kummitsüklist, mis sobib hüdrauliliseks kolb-liikumiseks kahesuunalise rõhu tihendamiseks. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Seda kasutatakse tavaliselt koos juhtrõngaga. Varda läbimõõtude jaoks tuleks kasutada vähem kui 30 mm. Funktsioonid:

1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;

2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;

3. kõrge eluiga saab kasutada õlivabade määrdetihendite jaoks;

4. saab kasutada madala viskoossusega meediumite, näiteks vee tihendamiseks;

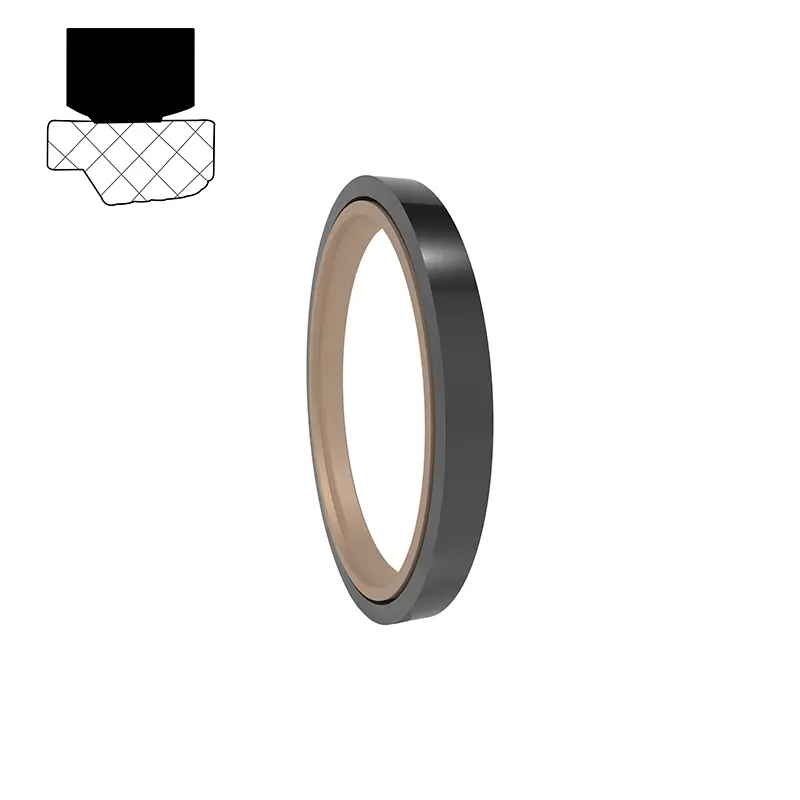

RC12 koosneb täidetud PTFE astmelisest tihendusrõngast ja ristkülikukujulisest kummitsüklist, mis sobib hüdrauliliseks kolb-liikumiseks ühesuunalise rõhu tihendamiseks. Ristkülikukujuline rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Seda kasutatakse tavaliselt koos juhtrõngaga. Varda läbimõõtude jaoks tuleks kasutada vähem kui 30 mm. Seda kasutatakse enamasti rasketes hüdraulilistes seadmetes.

Funktsioonid:

1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;

2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;

3. kõrge eluiga saab kasutada õlivabade määrdetihendite jaoks;

4. saab kasutada madala viskoossusega meediumite, näiteks vee tihendamiseks;

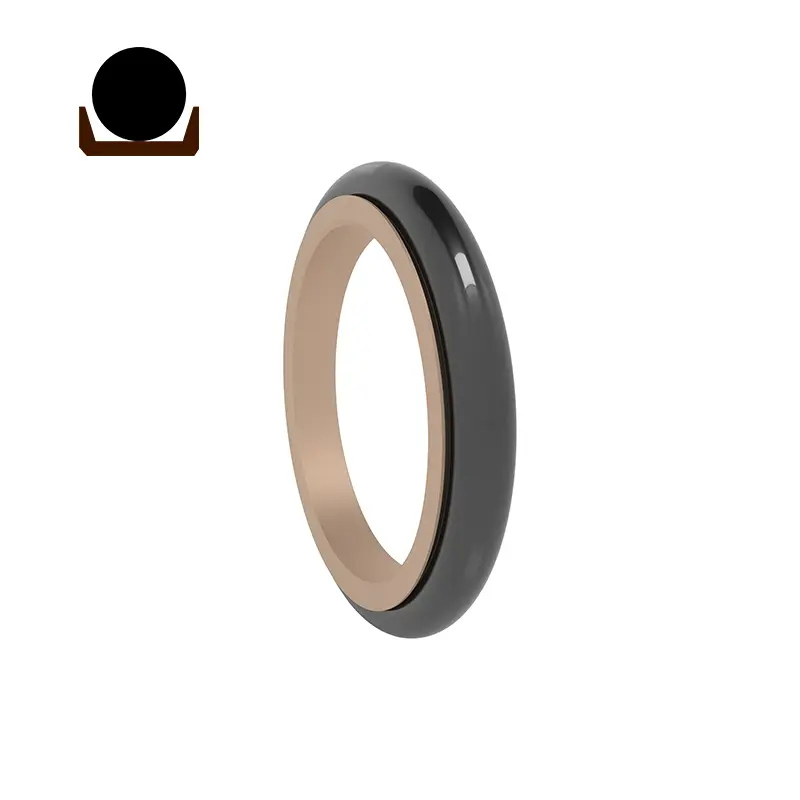

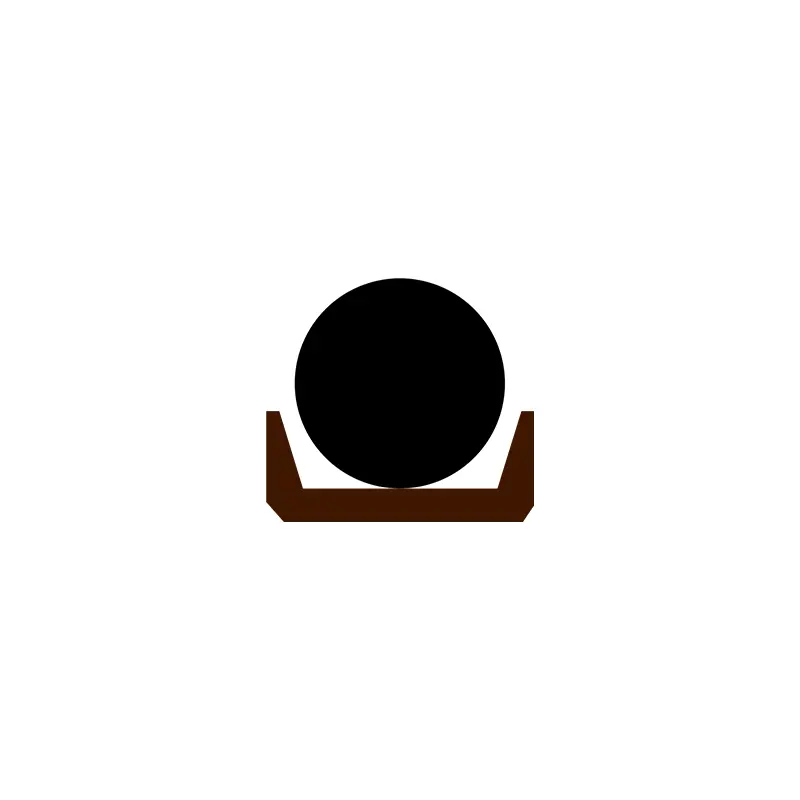

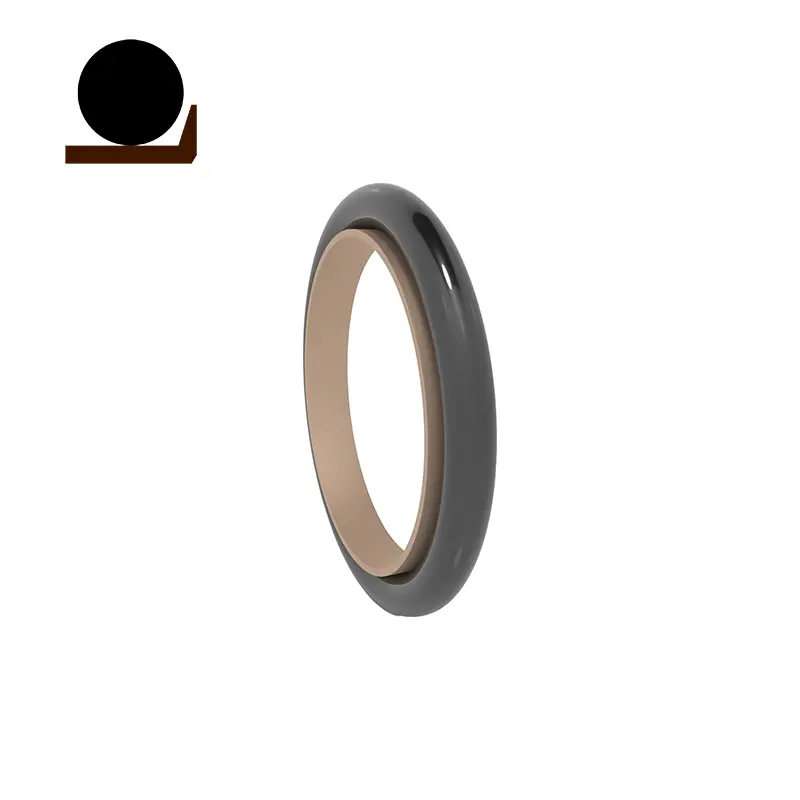

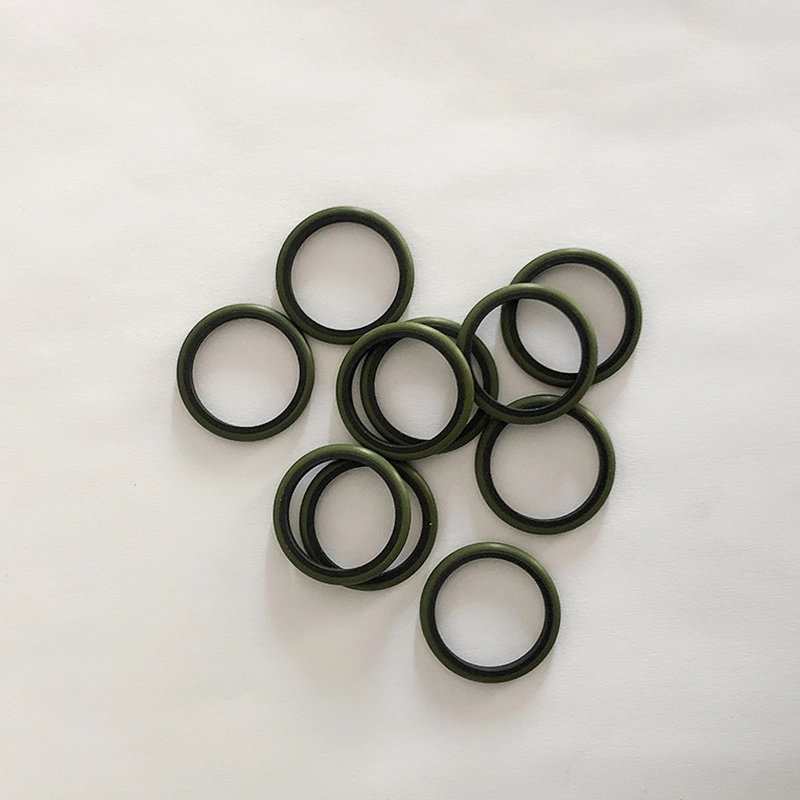

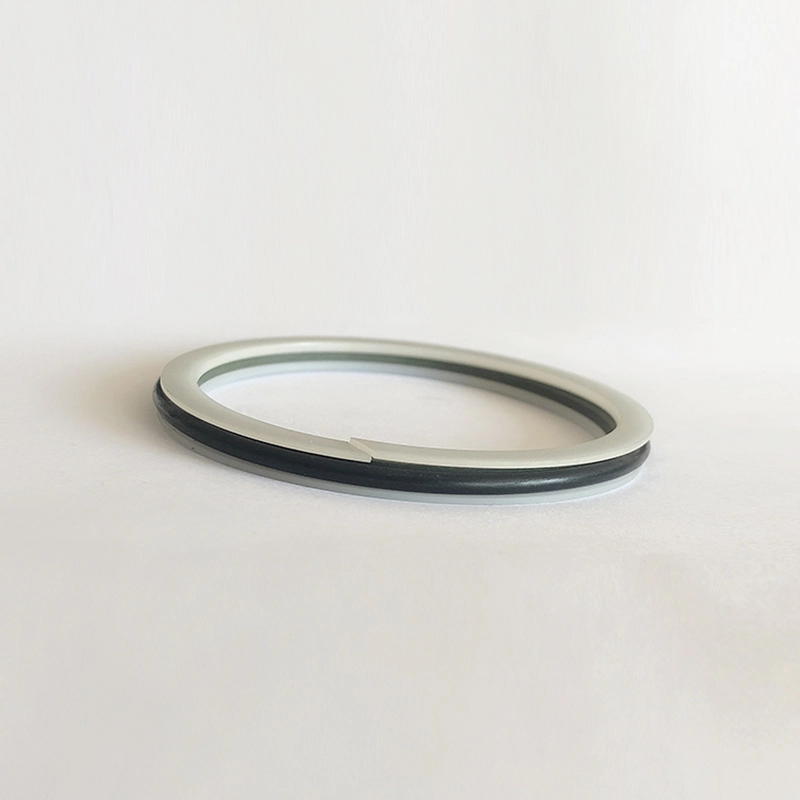

SPNC/RC13 koosneb PTFE korkikujulisest tihendusrõngast ja O-kujulisest kummitsüklist, mis sobib hüdrauliliseks ja pneumaatiliseks kõrvalseisvaks liikumiseks kahesuunaliseks rõhu tihendamiseks. O-kujuline rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Tihendusrõngas võtab vastu õhukese huulte kujunduse, millel on hea järelkompensatsiooni võime, nii et tihendus jõudlus on hea ja selle saab paigaldada GB12350 rõngasse. Varda läbimõõtude jaoks tuleks kasutada vähem kui 30 mm. Funktsioonid:

1. Seda saab kasutada nii hüdrauliliseks kui ka pneumaatiliseks ning seda saab kasutada kahesuunalise rõhu tihendamiseks;

2. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning hiiliv;

3. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;

4. väike konstruktsiooniruum, lihtne paigaldamine ja hooldus;

RC14 koosneb PTFE kolmnurksest tihendusrõngast ja O-kujulisest kummitsüklist, mis sobib hüdrauliliseks ja pneumaatiliseks kspakeerivaks liikumiseks ühesuunalise rõhu tihendamiseks. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Kuna tihendusrõngas võtab vastu õhukese huule kujunduse, on järelkompensatsiooni võime parem, nii et tihendus jõudlus on hea. Jagatud (avatud) soone tuleks kasutada varda läbimõõtude jaoks alla 30 mm. Funktsioonid:

1. Seda saab kasutada nii hüdrauliliseks kui ka pneumaatiliseks;

2 Madal hõõrdumine, väike lähtetakistus, sile liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;

3. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;

4. väike konstruktsiooniruum, lihtne paigaldamine ja hooldus;

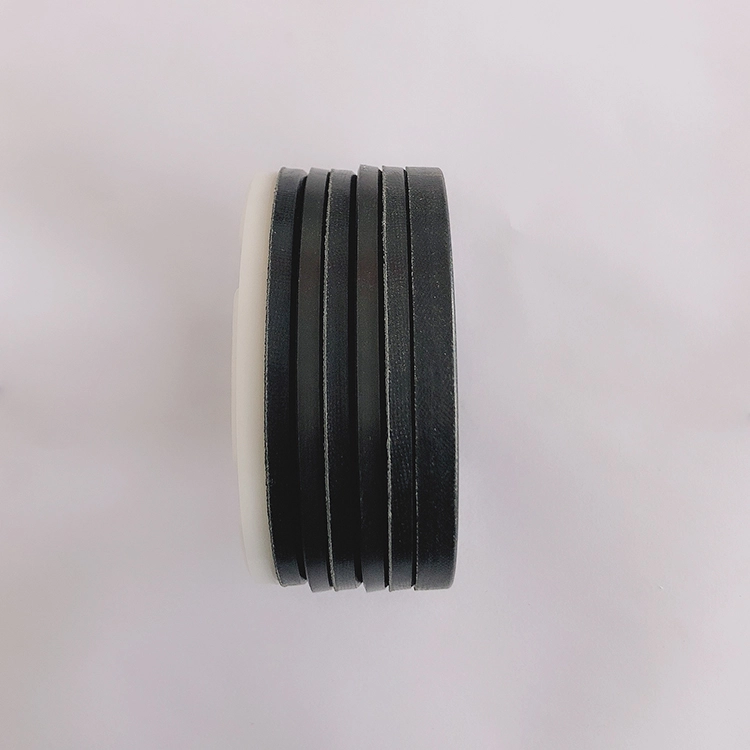

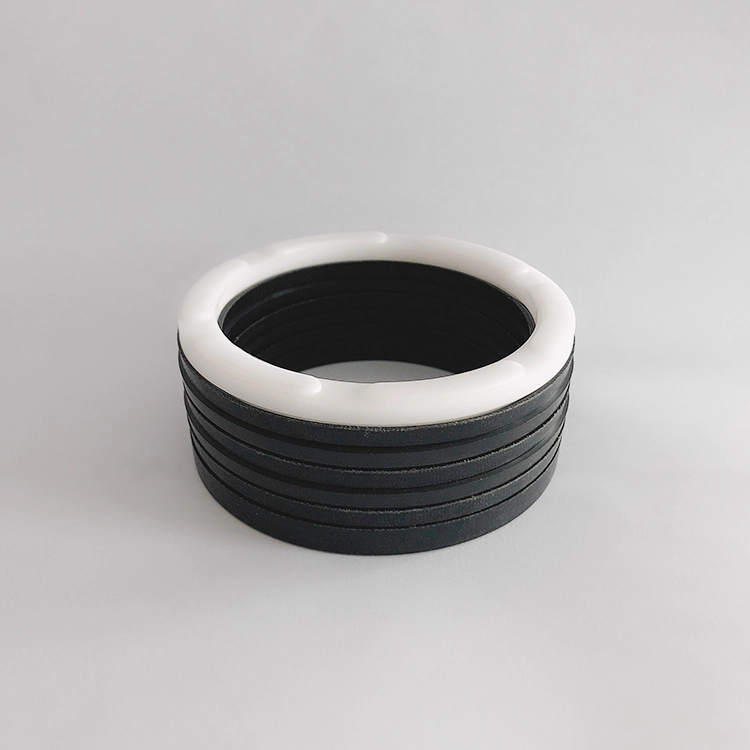

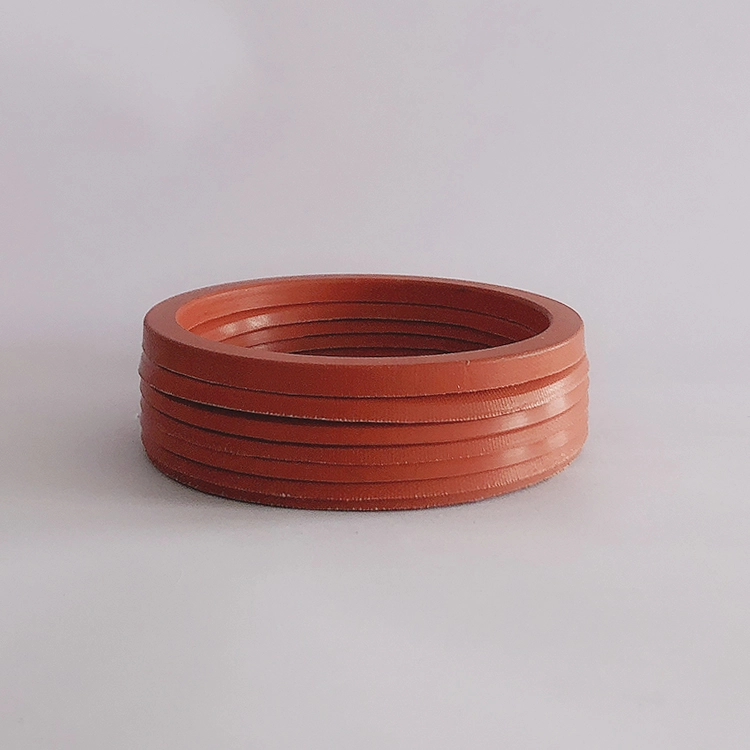

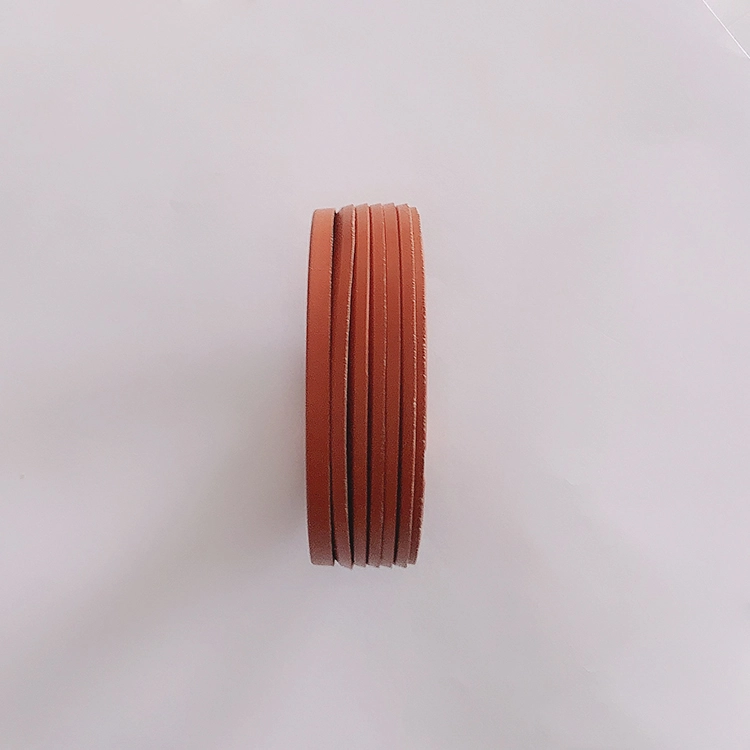

RC15 koosneb V-kujuliste tihendusrõngaste komplektist (rohkem kui 3), rõhurõngast ja tugitsõngast ning sobib hüdrauliliseks kolb-liikumiseks ühesuunalise rõhu tihendamiseks. Rasm, mis ühildub tihendusmaterjaliga, tuleb paigaldamise ajal rakendada. Seda ei saa paigaldada integreeritud (suletud) soone. Funktsioonid:

1. Saadaval on mitmesuguseid materjale, mida saab optimaalselt kohandada vastavalt erinevatele eesmärkidele;

2. Seda saab kasutada karmides töötingimustes ja see sobib peaaegu kõigis meediumites ja karmides tingimustes;

3. sellel on pikk kasutusaega ja seda saab kasutada õlivabade määrdehülgede jaoks (mõistlik materjali valik);

4. Tihendamist ja hõõrdumist saab tihendit reguleerida ja aksiaalse suurust saab reguleerida, lisades või eemaldades V-kujulise tihendusrõnga;

5. See võib tõhusalt töötada ka siis, kui tihenduspinna kvaliteet on halb.

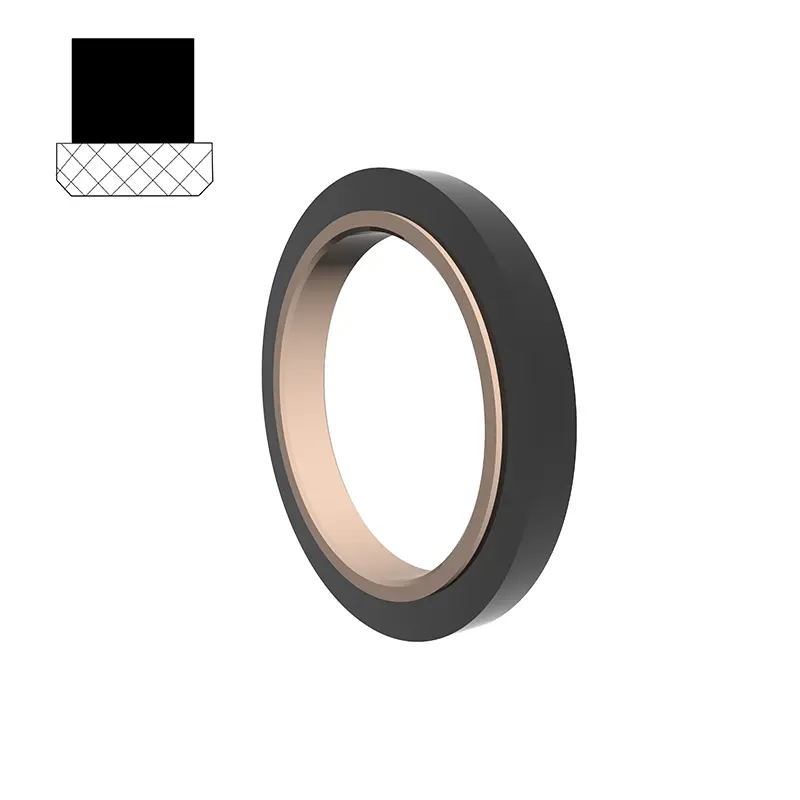

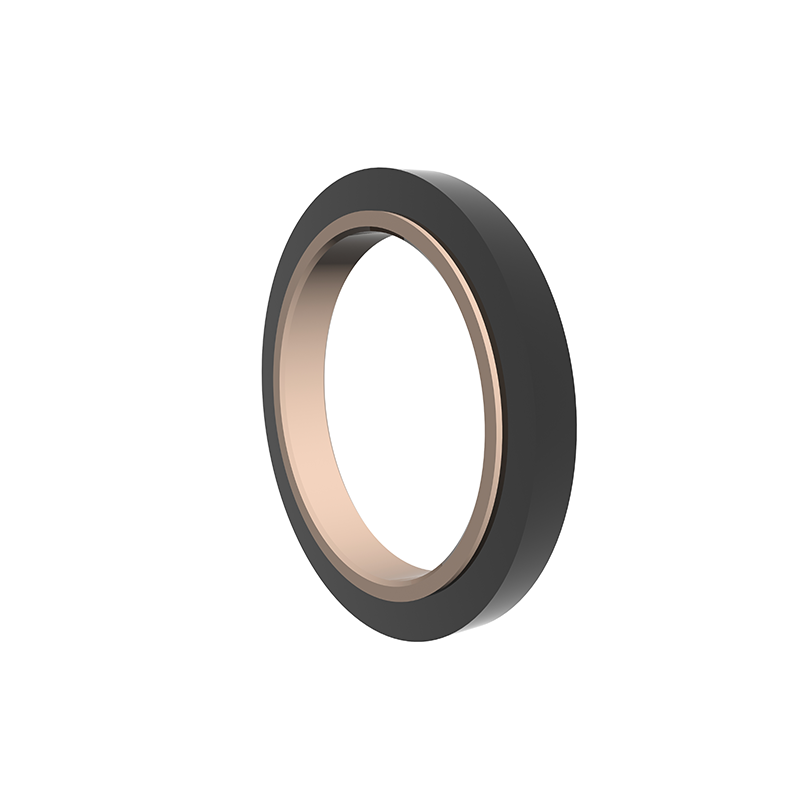

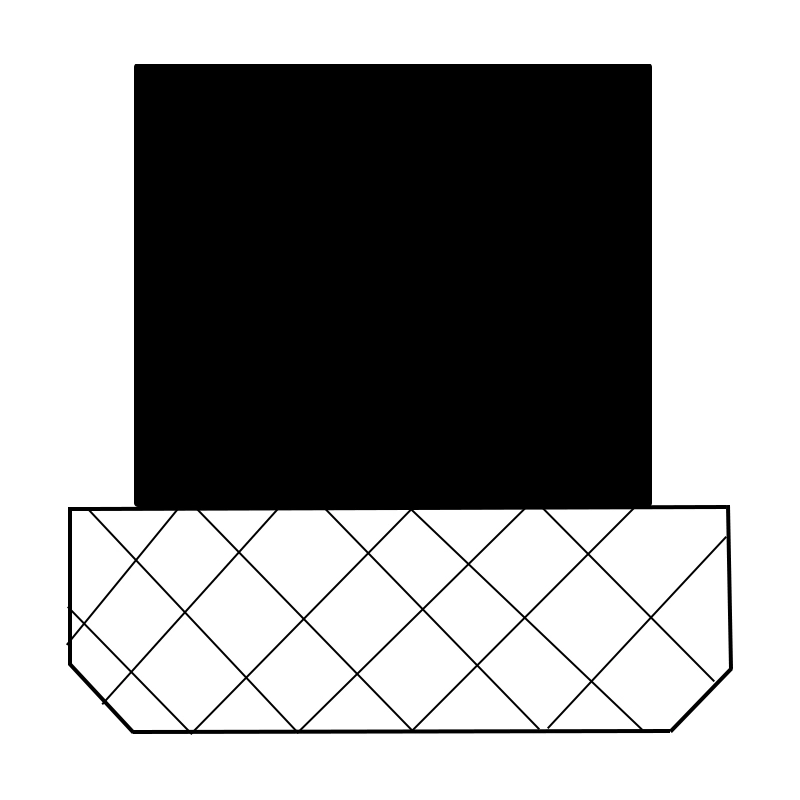

SPN koosneb täidetud PTFE ristkülikukujulisest tihendusrõngast ja ristkülikukujulisest kummist rõngast, mis sobib hüdrauliliseks ja pneumaatiliseks kõrvalseisvaks liikumiseks kahesuunaliseks rõhu tihendamiseks. Ristkülikukujuline rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Varda läbimõõtude jaoks tuleks kasutada vähem kui 30 mm.

Funktsioonid:

1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;

2. hüdraulilised ja pneumaatilised kaheotstarbelised tihendid, mida saab kasutada kahesuunalise rõhu tihendamiseks;

3. kõrge eluiga saab kasutada õlivabade määrdetihendite jaoks;

4. väike konstruktsiooniruum, lihtne paigaldamine ja hooldus;

RC17 sobib hüdrauliliseks ja pneumaatiliseks vastastikkuks kahesuunaliseks rõhu tihendamiseks. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Varda läbimõõtude jaoks tuleks kasutada vähem kui 30 mm. Funktsioonid:

1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;

2. hüdraulilised ja pneumaatilised kaheotstarbelised tihendid, mida saab kasutada kahesuunalise rõhu tihendamiseks;

3. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;

4. väike konstruktsiooniruum, lihtne paigaldamine ja hooldus:

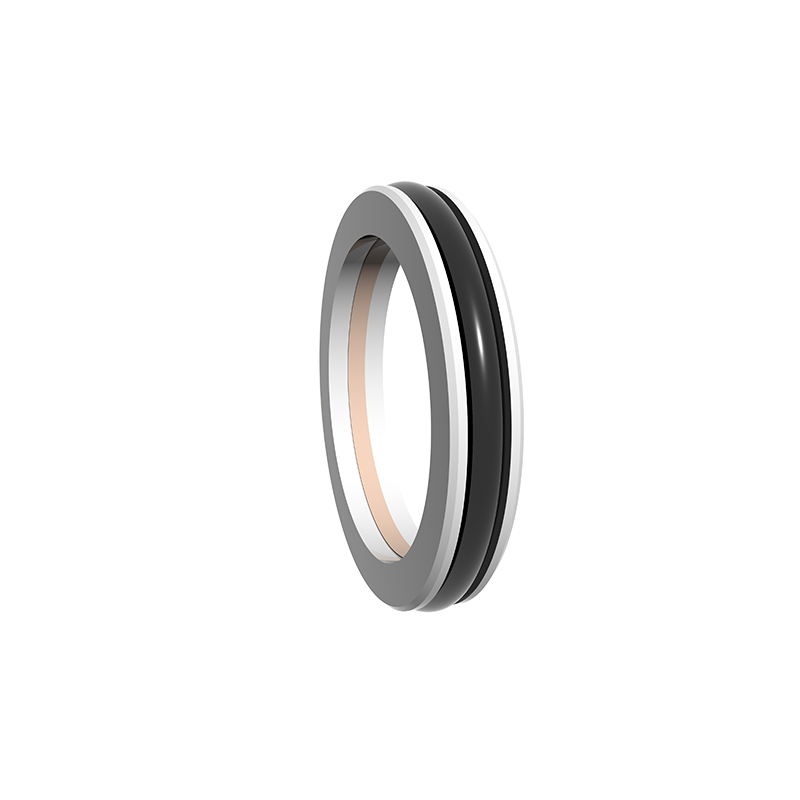

GTDI koosneb spetsiaalse kujulisest kummist (või polüuretaanist) elastomeerist ja modifitseeritud PTFE tihendusrõngast ning sellel on hea tihendamise, pika eluea, madala hõõrdumise jms omadused jne. koosneb PTFE-ga täidetud tihendusrõngast, kahest L-kujulisest plastist tugirõngast ja elastsest jõu O-rõngast ning sellel on hea tihendamise, pika eluea, madala hõõrdumise, hiiliva jms omadused jne.

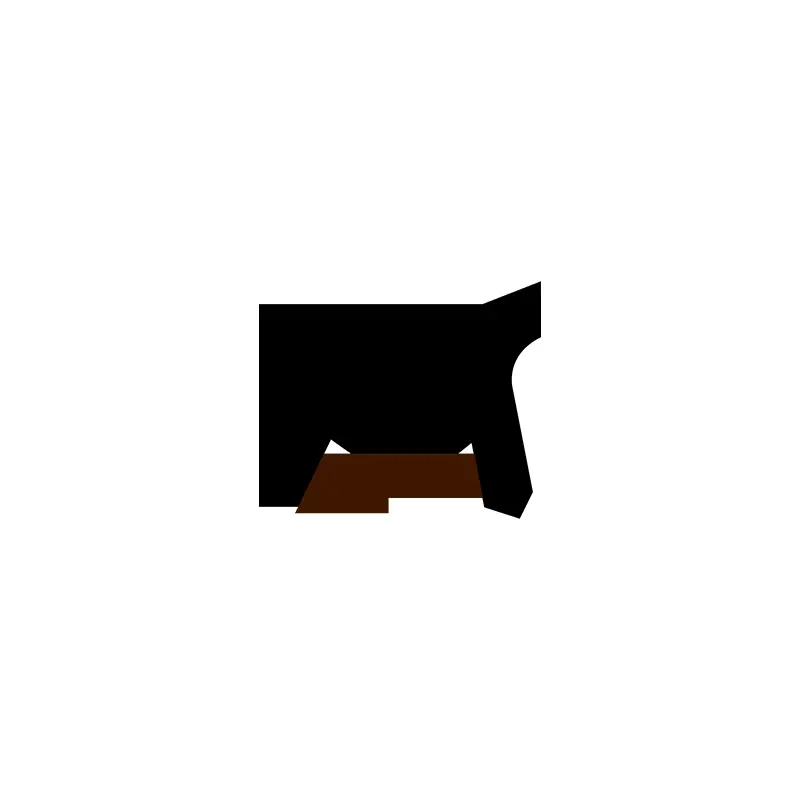

BD -tüüpi tihendusrõngas on kolvivarras, mida kasutatakse peamiselt tihendusvardade, kolvivardade, sepistamismasinate ja kõndimisseadmete hüdrauliliste seadmete jaoks. Funktsioonid:

1.

2. Hea ekspresseerumisvastane võime

3. Parem tihendamine koormuse ja madala temperatuuri all

4. sobib karmideks töötingimuseks

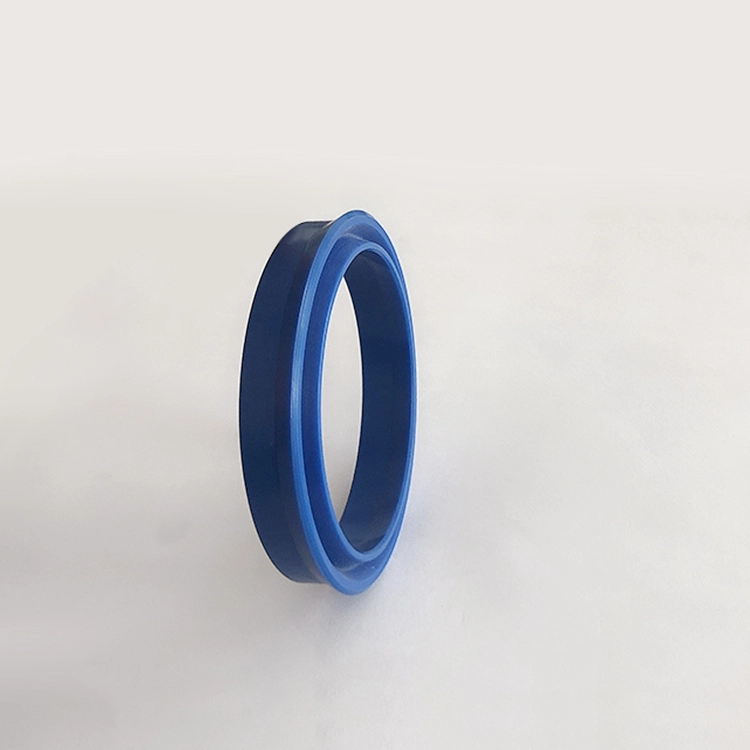

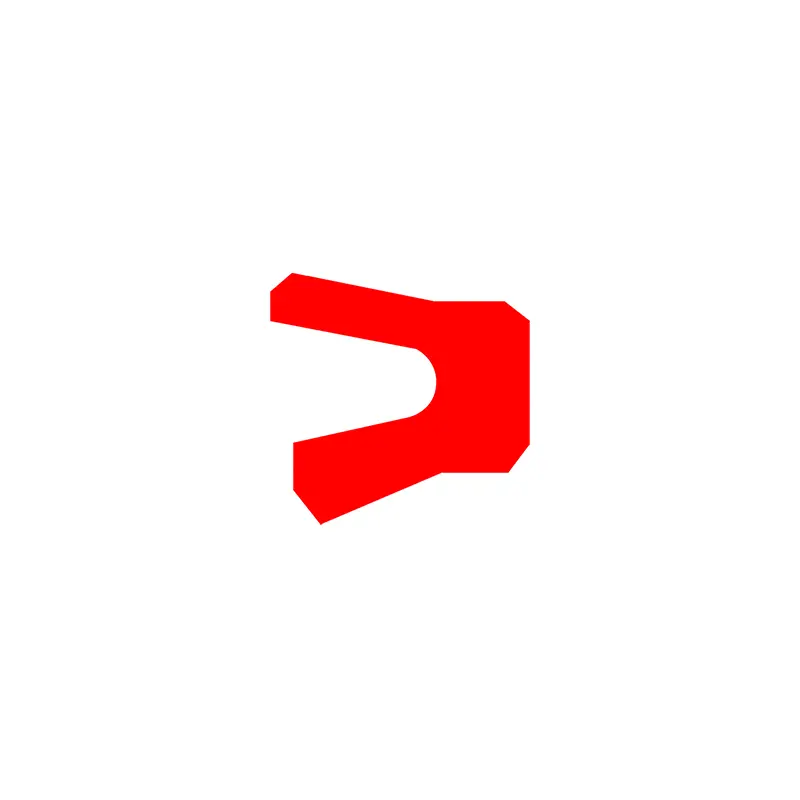

Võlli YXD tüüpi tihendirõngas on asümmeetriline tihend, mida kasutatakse spetsiaalselt kolvivardal. See sobib hüdraulilise kolb-liikumise ühesuunaliseks tihendamiseks ja sellel on hea tihendus jõudlus. Kui seda kasutatakse alla 12 ~ 32MPa, on kannal vajalik kinnitusrõngas. Soone vastab JB/ZQ4265-97 standardile. Selle omadused:

1. Kehtekoormuste ja keskmise koormuse korral rakendatav;

2. Hea tihendus jõudlus nii kõrgsurve kui ka madala rõhu pitserite jaoks;

3. Saadaval on mitmesuguseid materjale ja keskmise vastupidavuse jõudlus on ulatuslikum;

4. Lihtne struktuur ja lihtne paigaldamine ja hooldus.

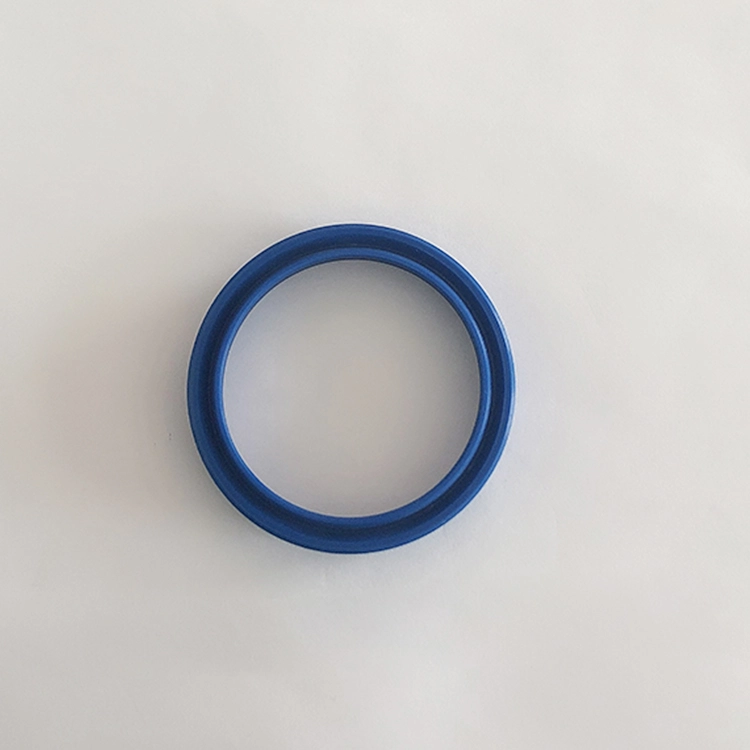

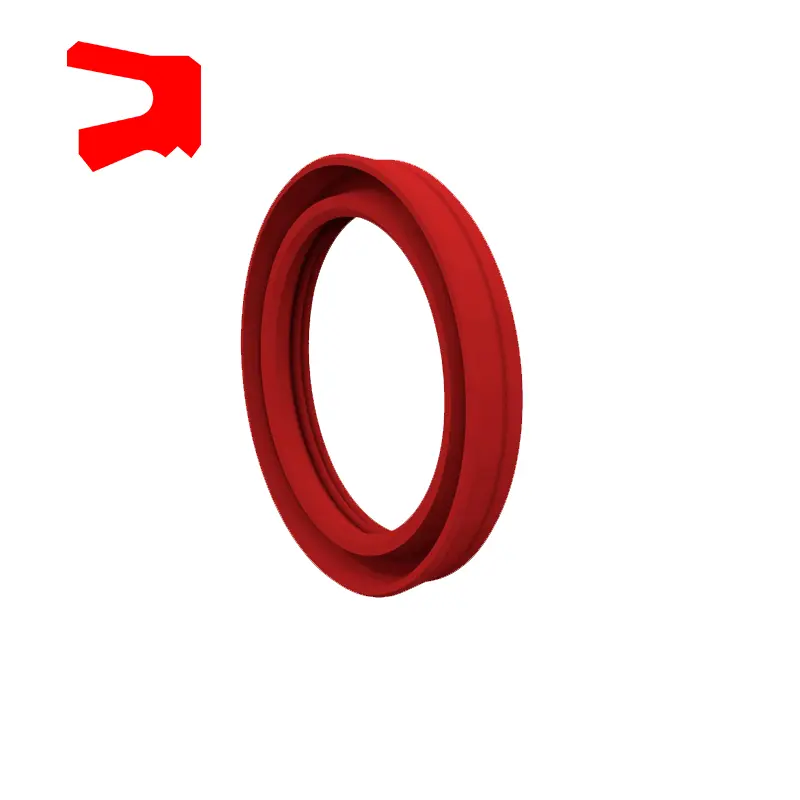

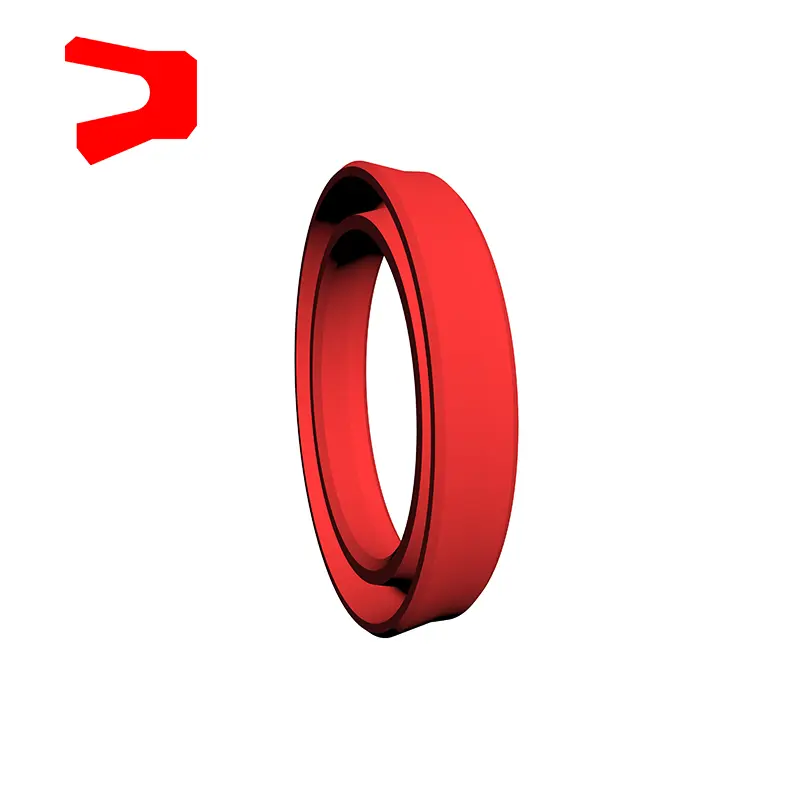

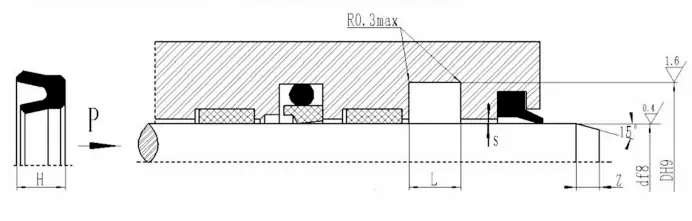

RCUR-tihendi rõngas on asümmeetriline tihedus, mida kasutatakse spetsiaalselt kolvivardadel, mis sobib hüdraulilise kolb-liikumise ühesuunaliseks tihendamiseks, hea tihenemisvõimega. Soone vastab ISO5597 standardile. Seda kasutatakse tihendussüsteemis abipitserina. Selle omadused:

1. hea staatiline ja dünaamiline tihendamise jõudlus;

2. tugev õli taaskasutamisvõime dünaamilistes tingimustes;

3. Lihtne struktuur ning lihtne paigaldamine ja hooldus.

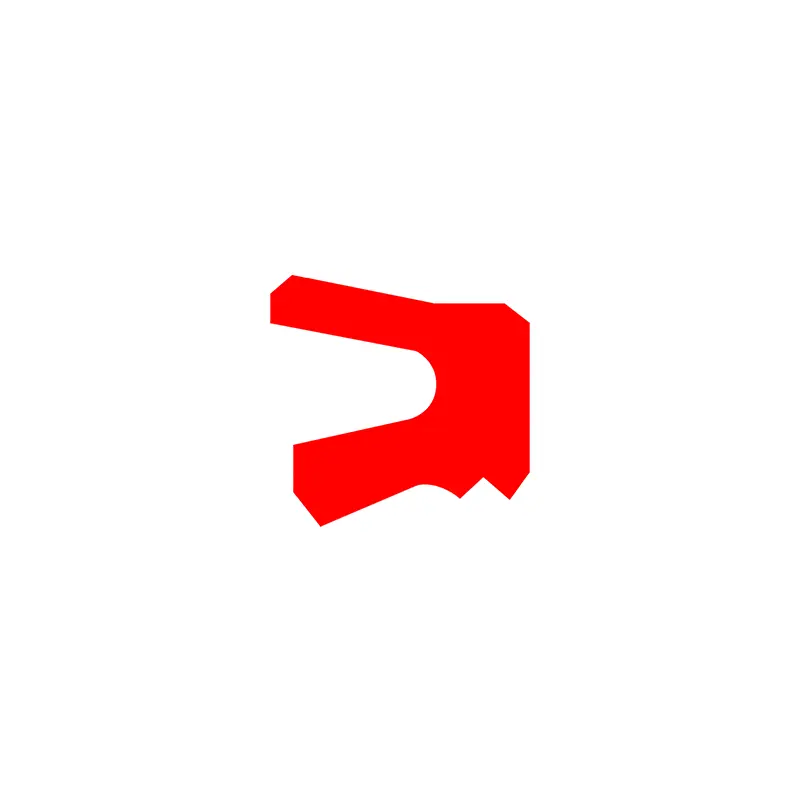

RCUSR -tihendirõngas on asümmeetriline tihend, mida kasutatakse spetsiaalselt kolvivardadel, mille tihend rõnga siseküljel on lisahuule. See sobib hüdraulilise kolb-liikumise ühesuunaliseks tihendamiseks ja sellel on hea tihendus jõudlus. Soone vastab ISO5597 standardile. Seda saab kasutada üksi või tihendussüsteemis abipitserina. Selle omadused:

1. hea staatiline ja dünaamiline tihendamise jõudlus;

2. madal hõõrdumine, sujuv liikumine, tugev õli taastumisvõime dünaamilistes tingimustes;

3. Lihtne struktuur ning lihtne paigaldamine ja hooldus.

Tooteomadused ja rakendused:

Materjali valik

1. Toetavad O-rõngad saab valida: R01 nitriilkumm (NBR), RO2 fluorobber (FKM) jne.

2. tihendusrõnga materjalid: PTFE2, PTFE3, PTFE4, PU, ​​PU, ​​JNE.

RC15 materjalivalik

1. Rõhurõnga materjal: polütetrafluoroetüleen, nitriilikapp, fluorobberripp, nailon, polüoksümetüleen

2. V-rõngamaterjal: polütetrafluoroetüleen, nitriili kumm, nitriiliriie, fluorobber, fluororubber, polüuretaan

3. tugirõnga materjal: nitriilripp, fluorobberripp, nailon, polüoksümetüleen, polütetrafluoroetüleen

RCUR -i materjali valiku polüuretaan (PU)

Tellimise näide ：

Tellimismudel RC11-40X55.1x6.3-PTFE3-R01

Tellimismudel RC11-B-40X55.1x6.3-PTFE3-R02

Mudeli-Rodi läbimõõt x soone läbimõõt x soone laius PTFE3-Modifitseeritud PTFE materjali kood R01, R02-O-rõngas materjali kood

Tellimismudel RC12-40X55X7.5-Ptfe3-R01

Mudeli-Rod läbimõõt x soone läbimõõt x soone laius PTFE3-modifitseeritud tetrafluoroetüleenimaterjali kood R01-ristkülikukujuline rõnga materjalikood

Tellimismudel RC13-80-PTFE3-R01 või SPNC-80-PTFE3-R01

RC13/SPNC-mudel 80 -võlli läbimõõt D PTFE3-PTFE Materjali kood R01-O-Ring Material Code

Tellimismudel RC14-80-PTFE3-R01

RC14-mudel 80-šahti läbimõõt D PTFE3-PTFE materjali kood R01-O-rõngas Materiaalkood

RC15

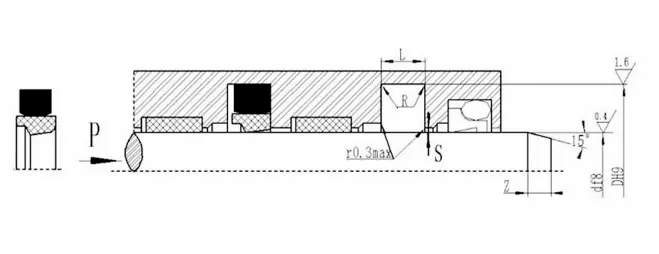

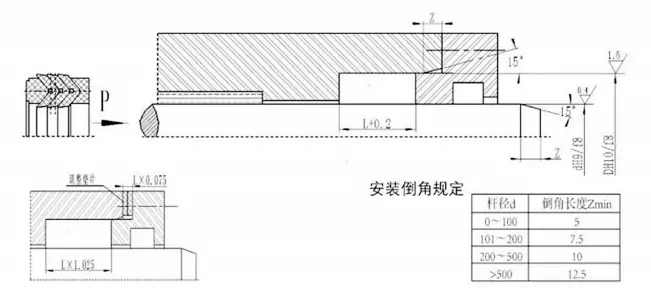

Tellimise näide RC15-a-40x55x22.5RC15-mudel dxdxl Paigaldushaavade eeskirjad

V-kujuline kombineeritud tihend võib saavutada parima tihendi ja hõõrdumise, reguleerides tihendi aksiaalset suurust. Esialgset kulumist pärast pikaajalist tööd saab pikendada, reguleerides aksiaalset suurust. Soovitatav on tihendusõõne reguleeritav aksiaalne suurus kujundada 1,025L ja reguleerimise kogus on 7,5%L.

SPN

Tellimismudel SPN-D*D*L-PTFE3-R01 varda läbimõõt*soone põhja läbimõõt*soone laius

SPN-mudel PTFE3-modifitseeritud PTFE materjali kood R01-ristkülikukujuline rõngasmaterjali kood

RC17

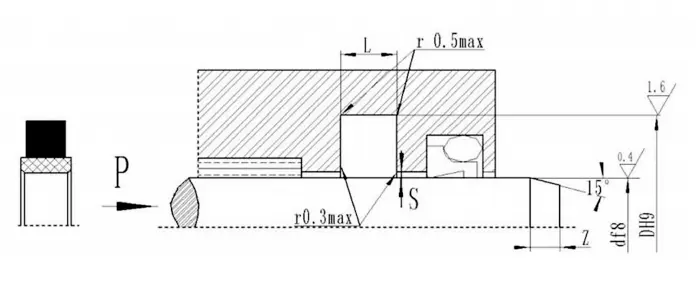

Tellimismudel RC17-D*D*L-PTFE3-R01 varda läbimõõt*soone põhja läbimõõt*soone laius

GTD

Tdmi

Ggdi

Bd

Tellimismudel BD40*55*11,4 varda läbimõõt × soone läbimõõt × tihendi kõrgus

Yxd

Tellimismudel YXD63X75X14 -R01 varda läbimõõt × soone läbimõõt × tihendi kõrgus - materiaalne kood

Rcur

Tellimismudel RCUR63X73 × 10 varda läbimõõt × soone läbimõõt × tihendi kõrgus

Tellimismudel RCUSR63x73x6 varda läbimõõt × soone läbimõõt × tihendi kõrgus

Spetsifikatsioonid
