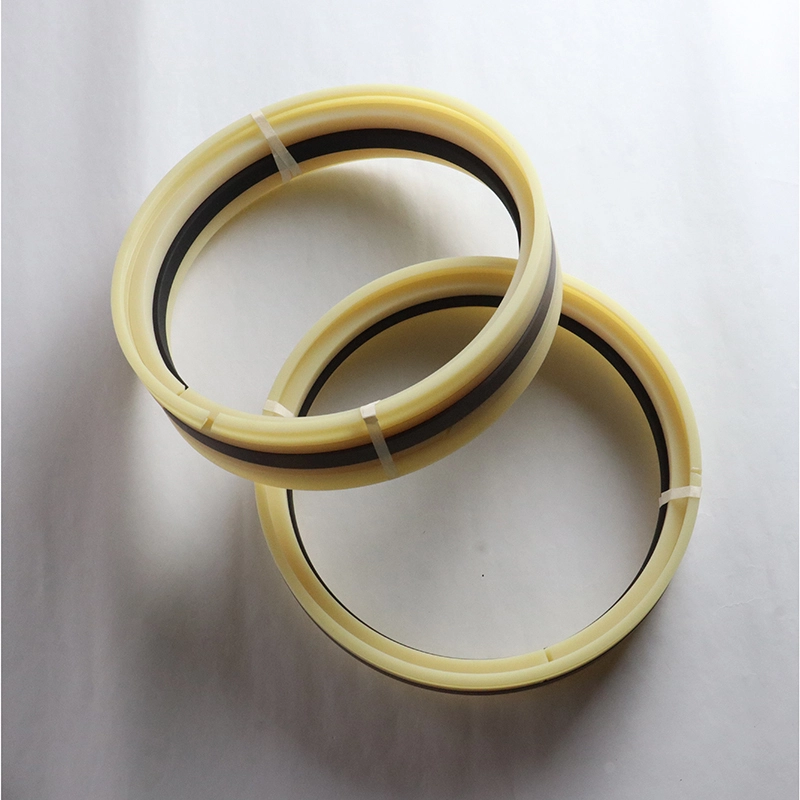

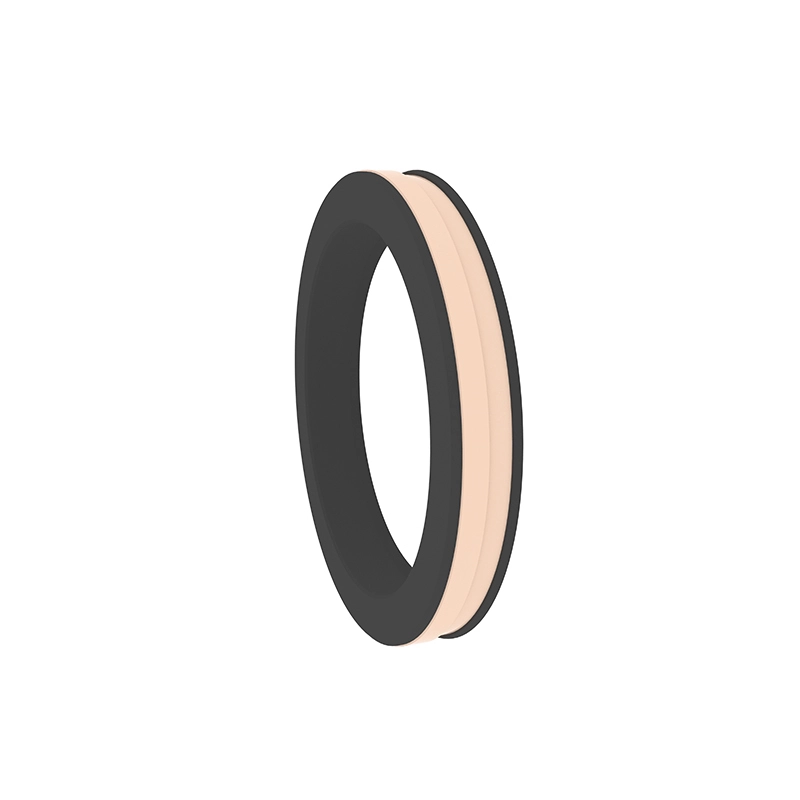

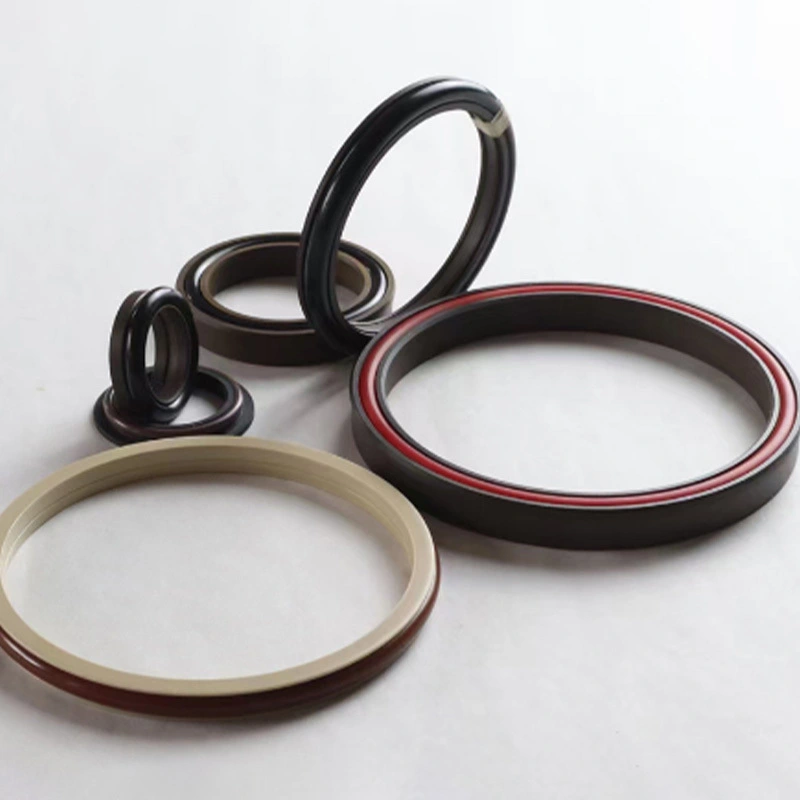

Kolvi aukude hüdraulilised tihendid meie tehases ja teadus- ja arendustegevuses on alajaotatud mudelid ja tüübid, millel kõigil on oma omadused, kuid oleme saavutanud range kvaliteedikontrolli.

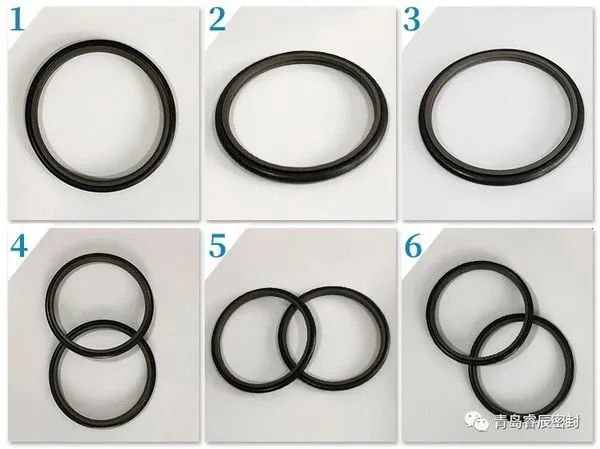

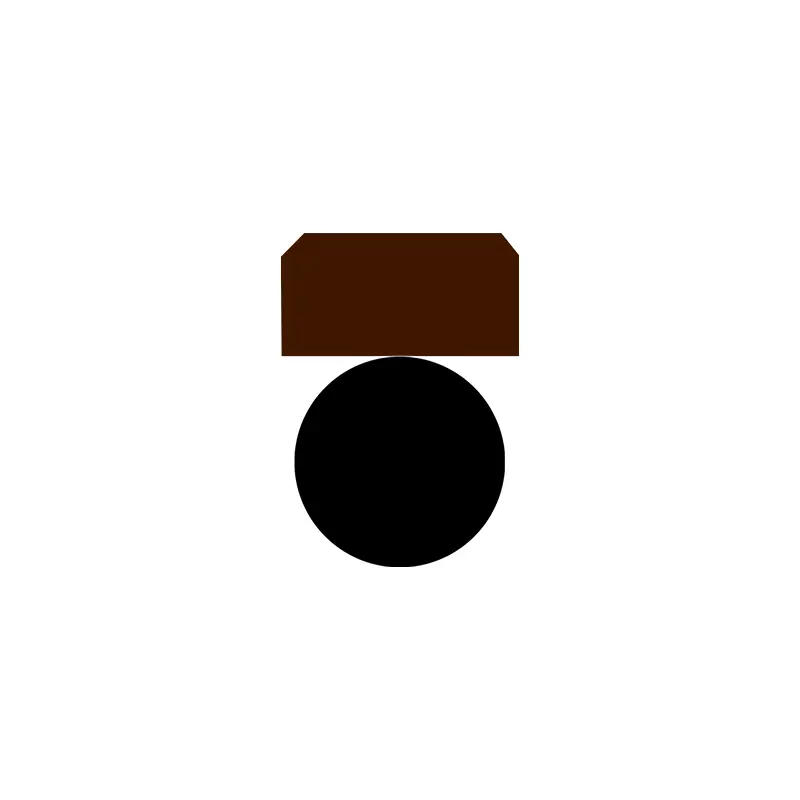

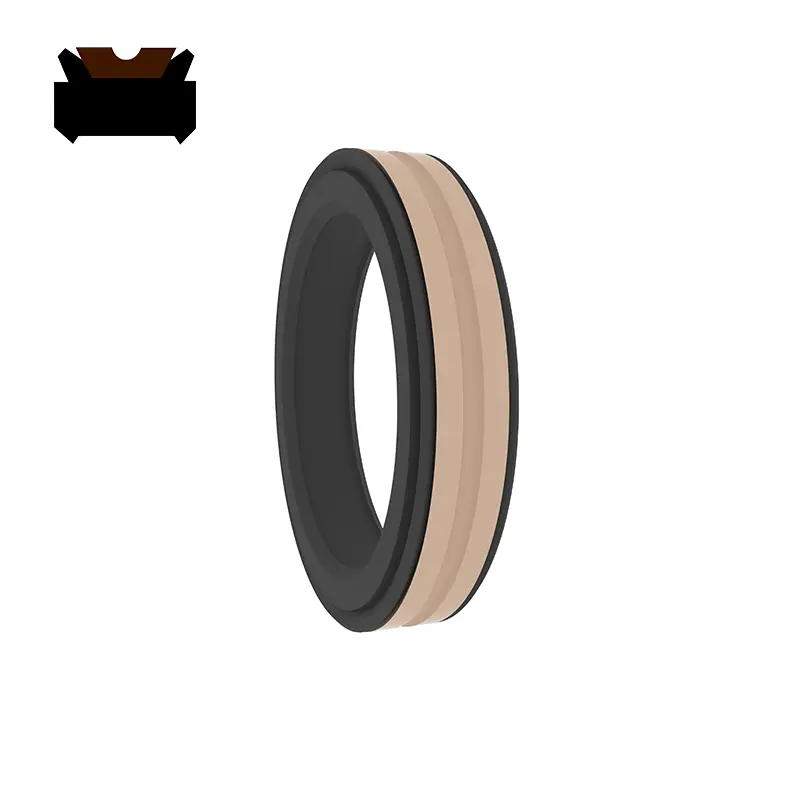

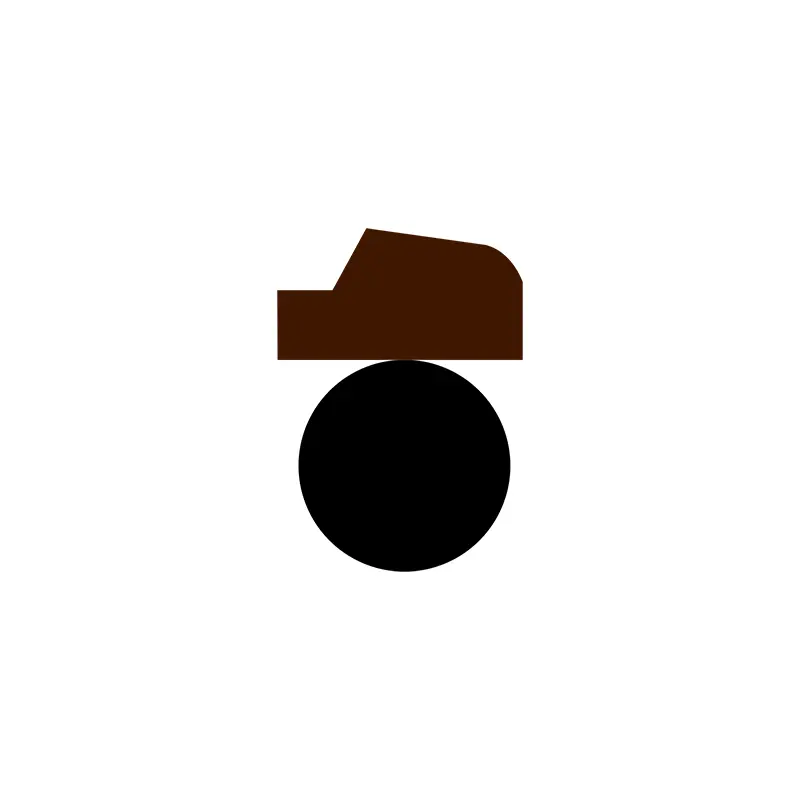

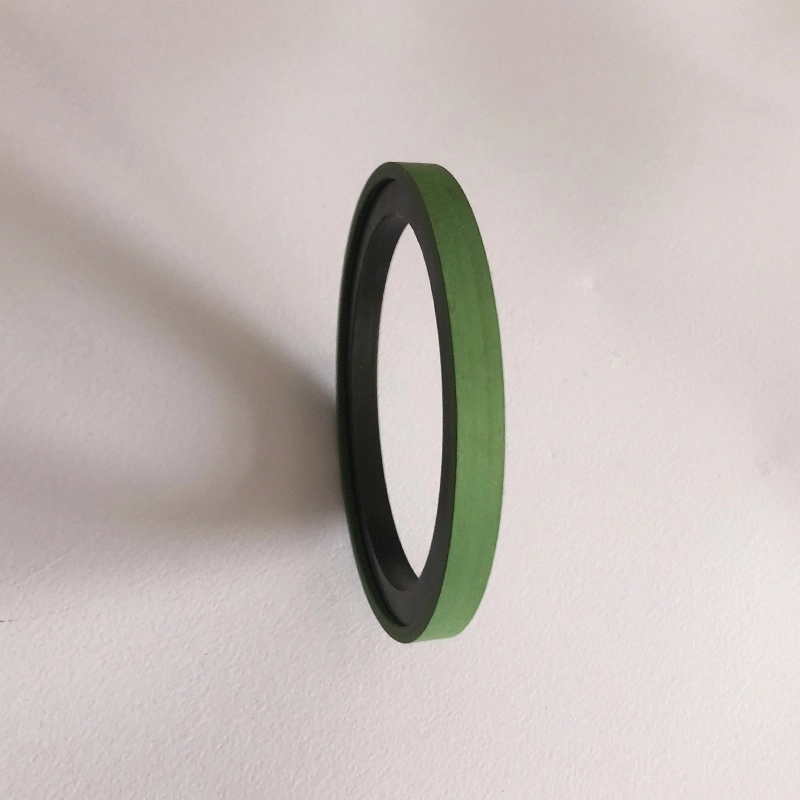

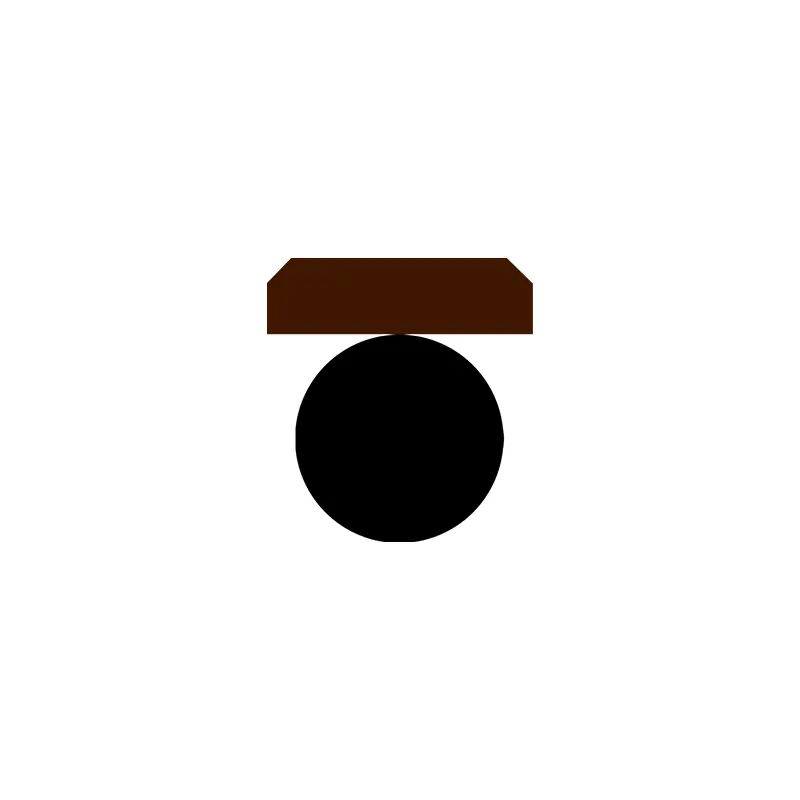

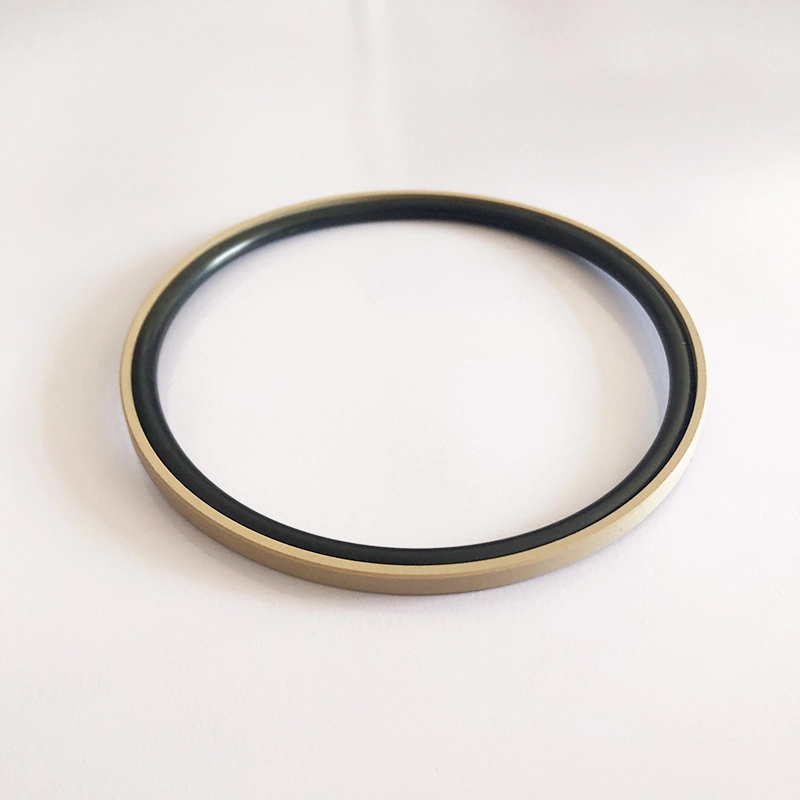

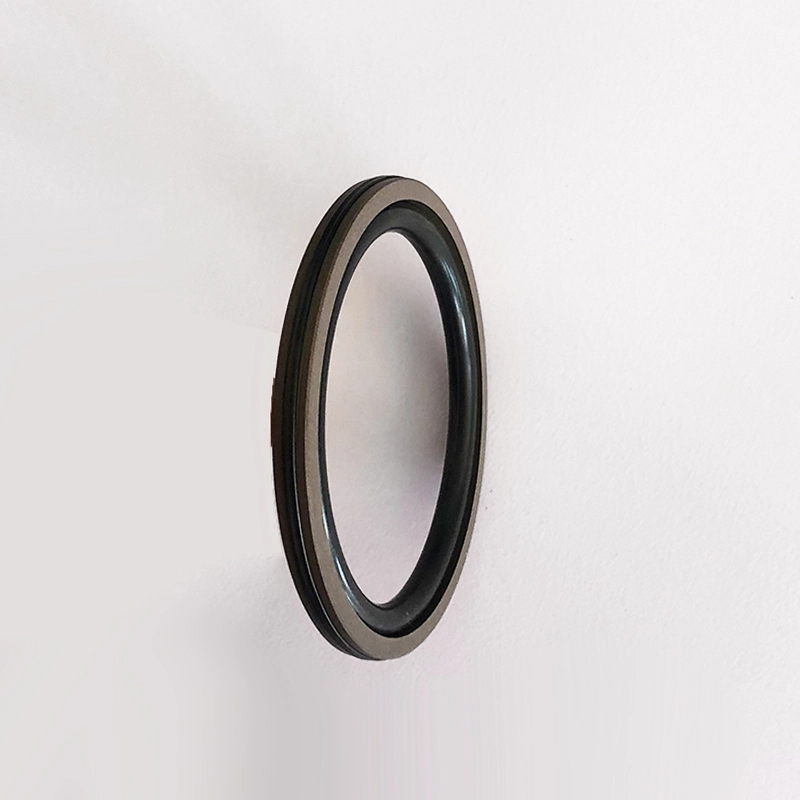

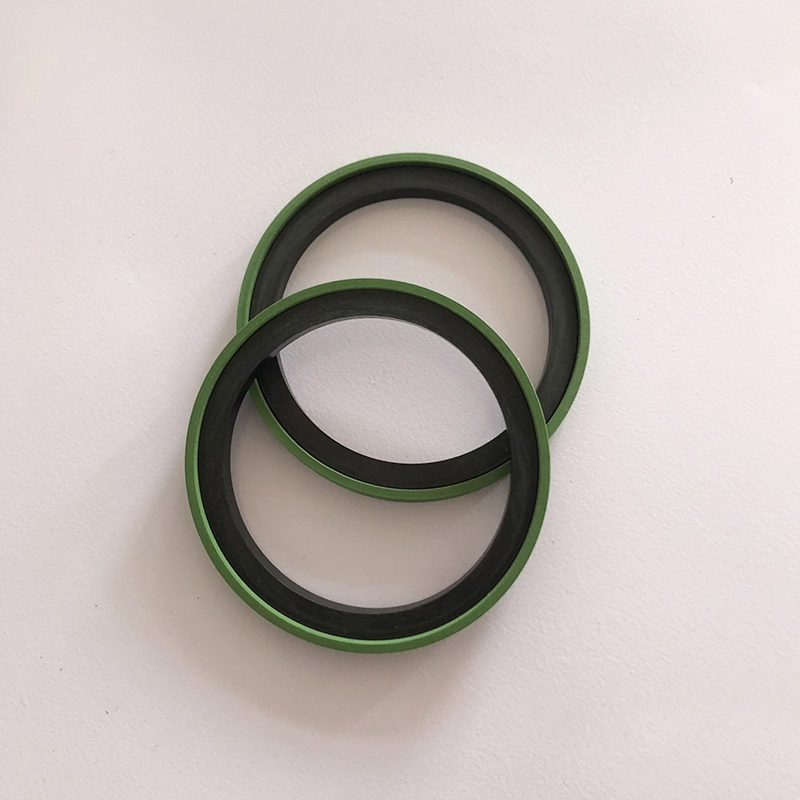

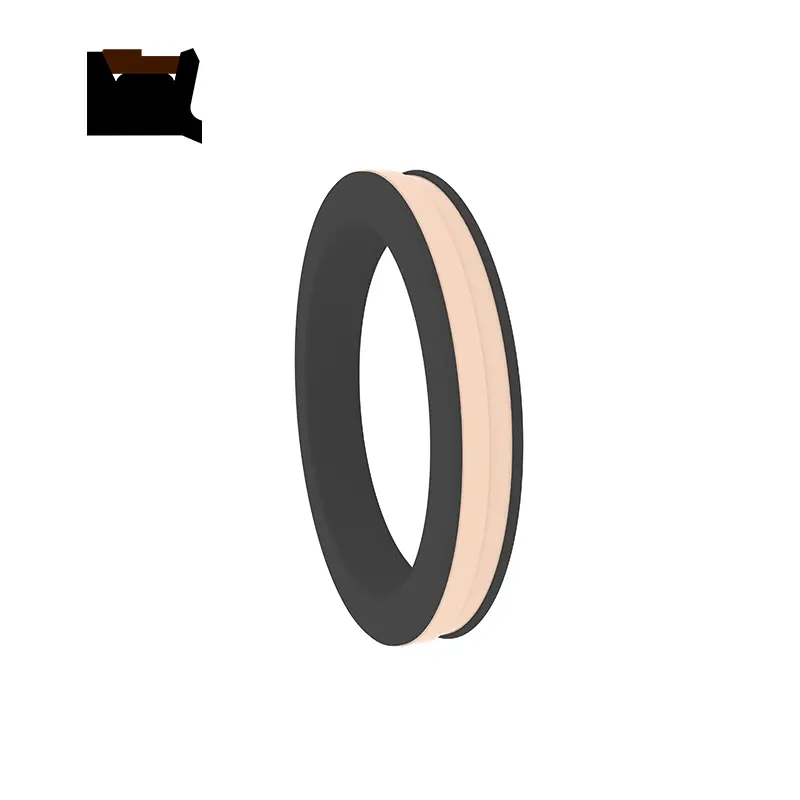

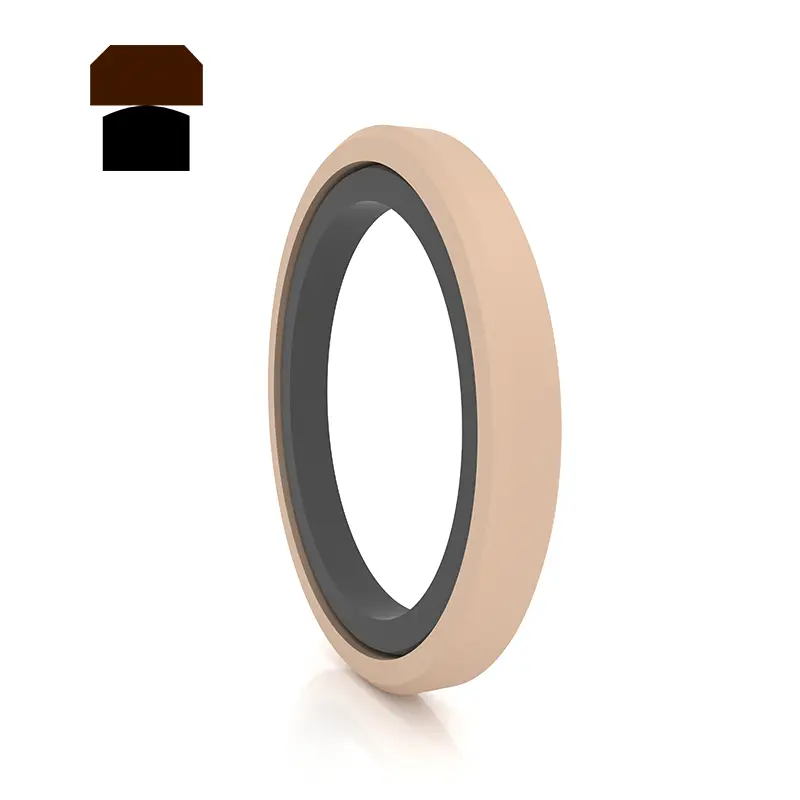

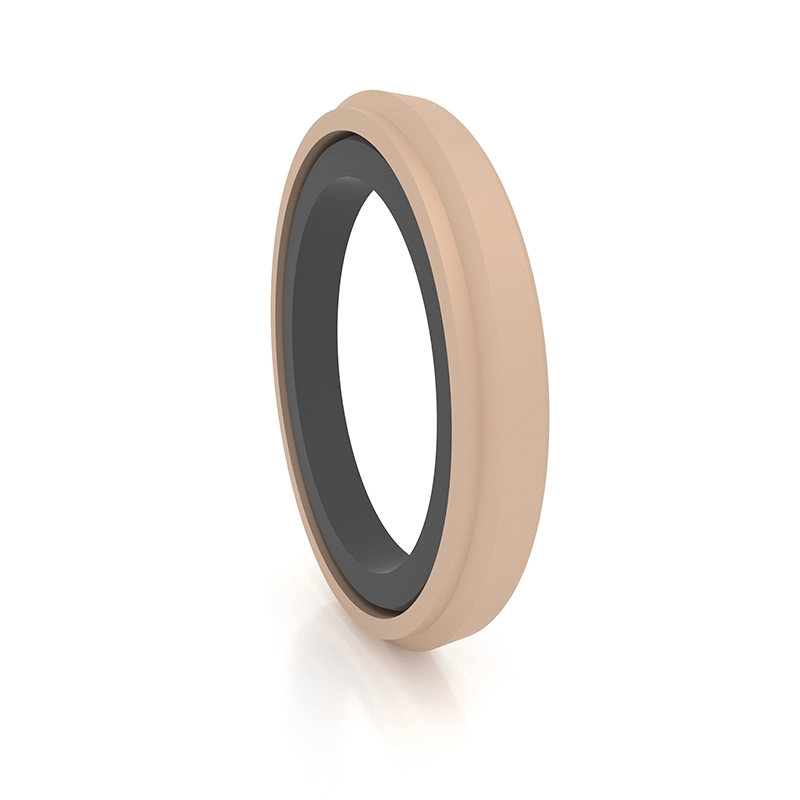

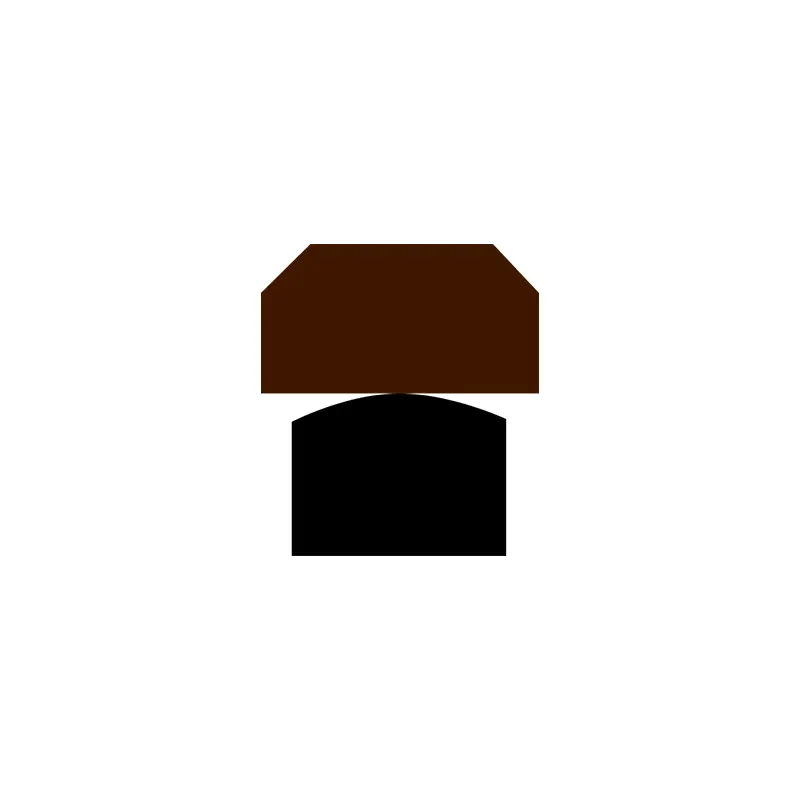

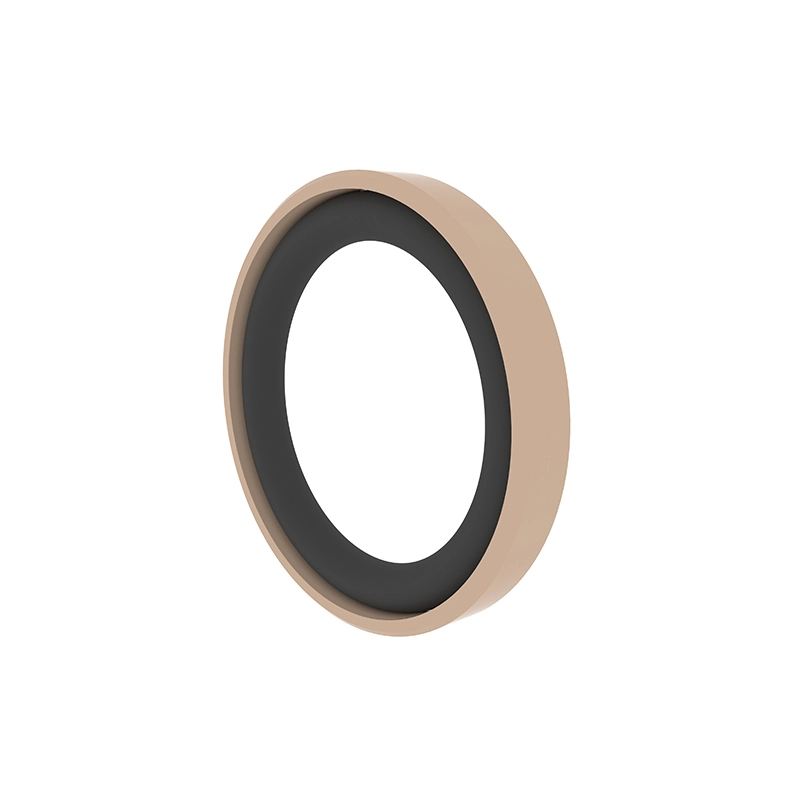

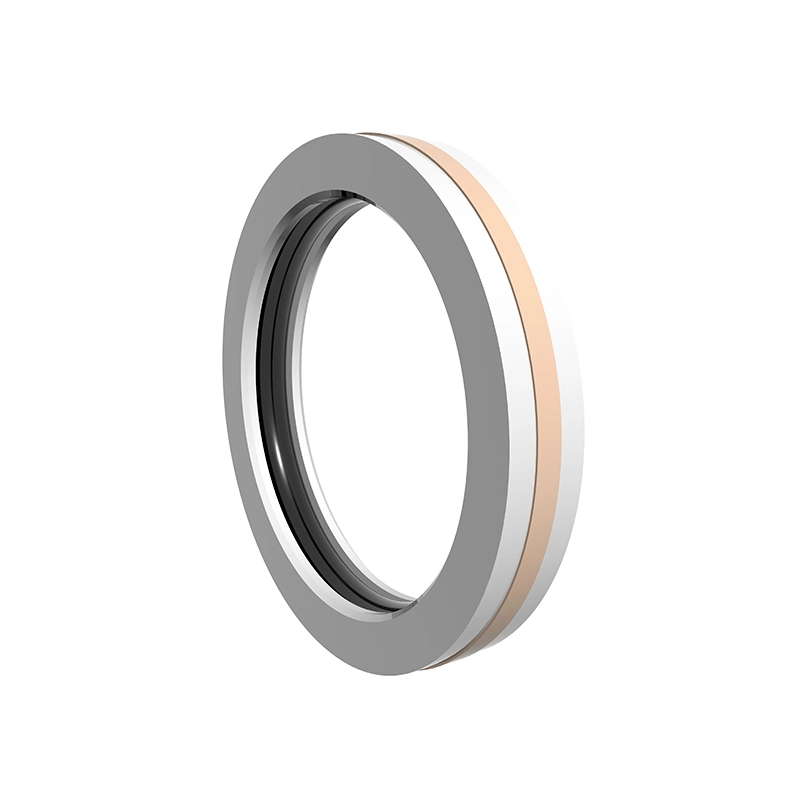

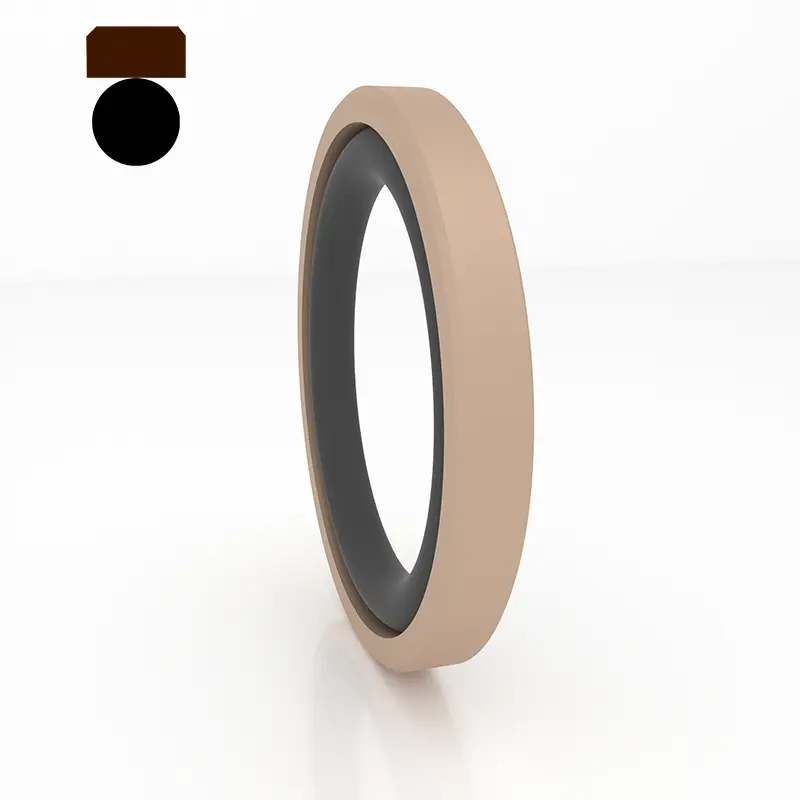

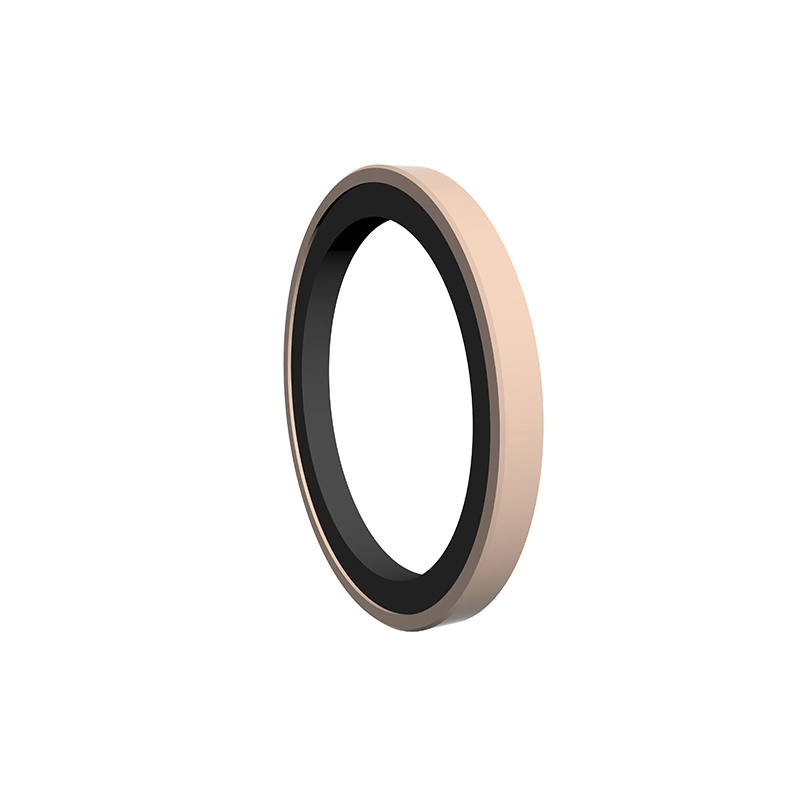

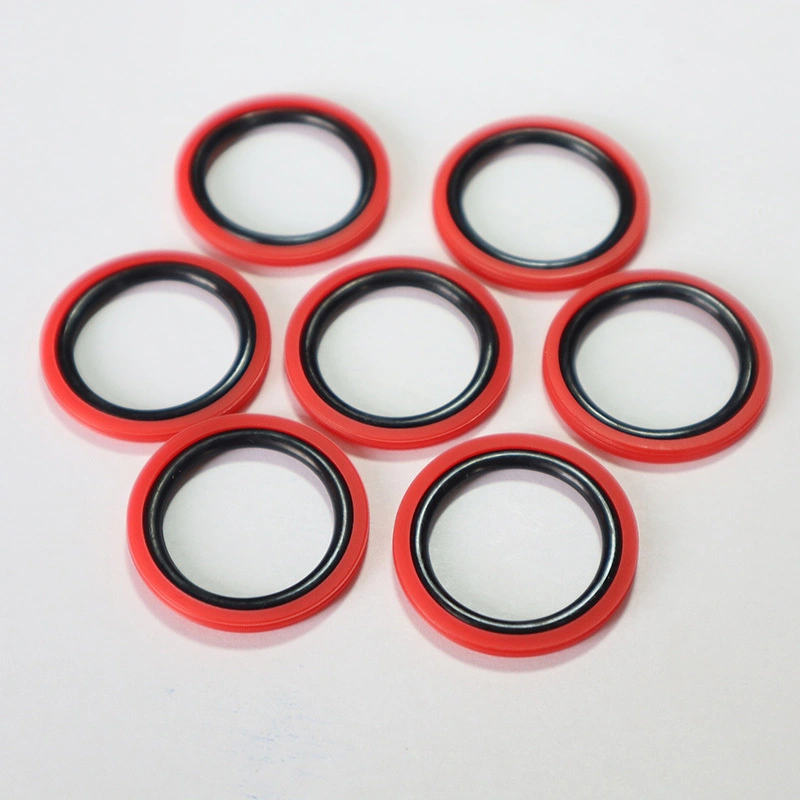

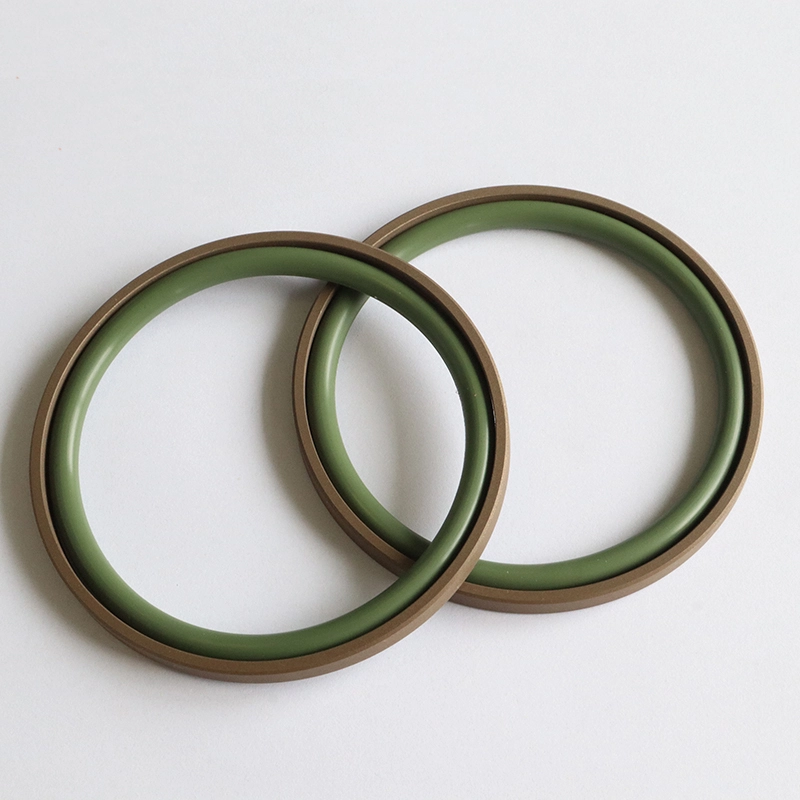

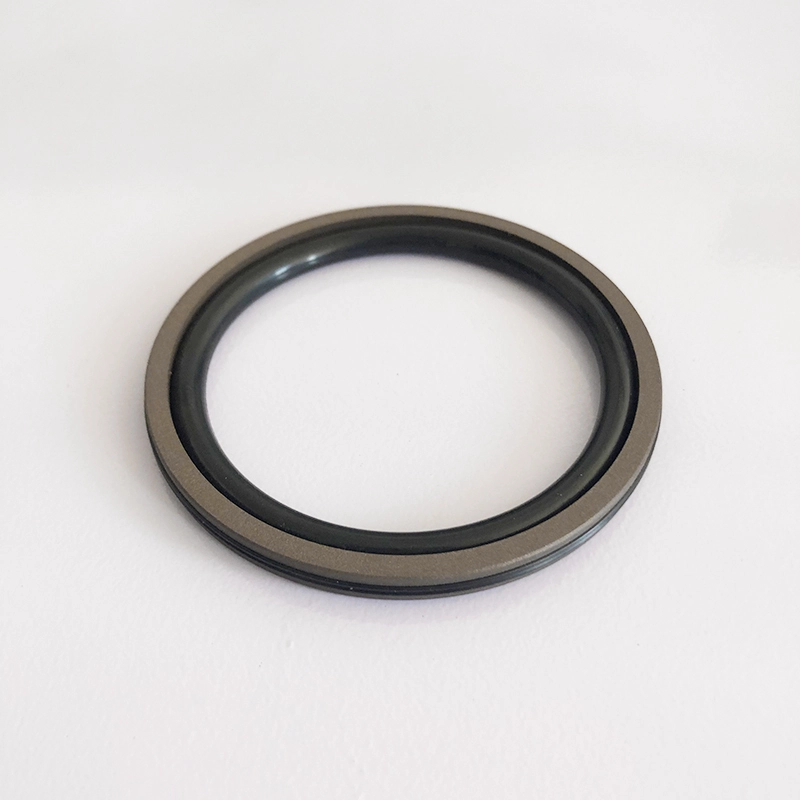

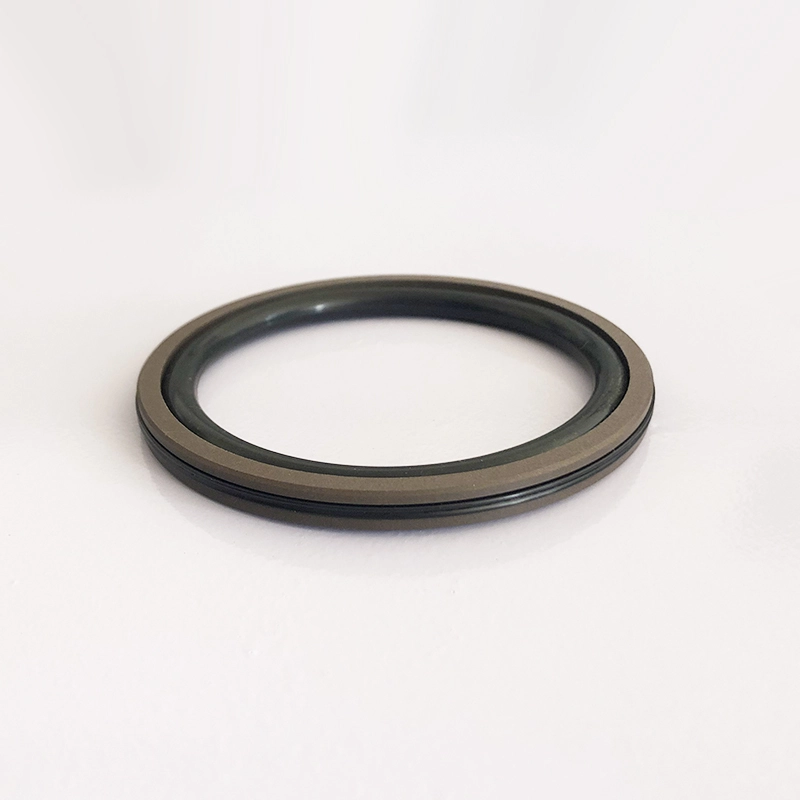

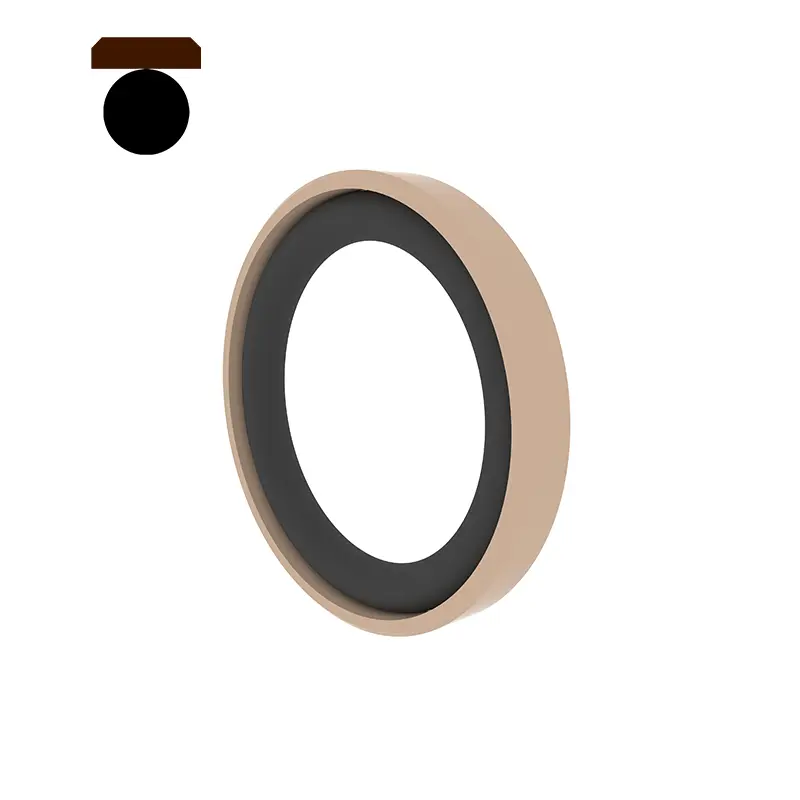

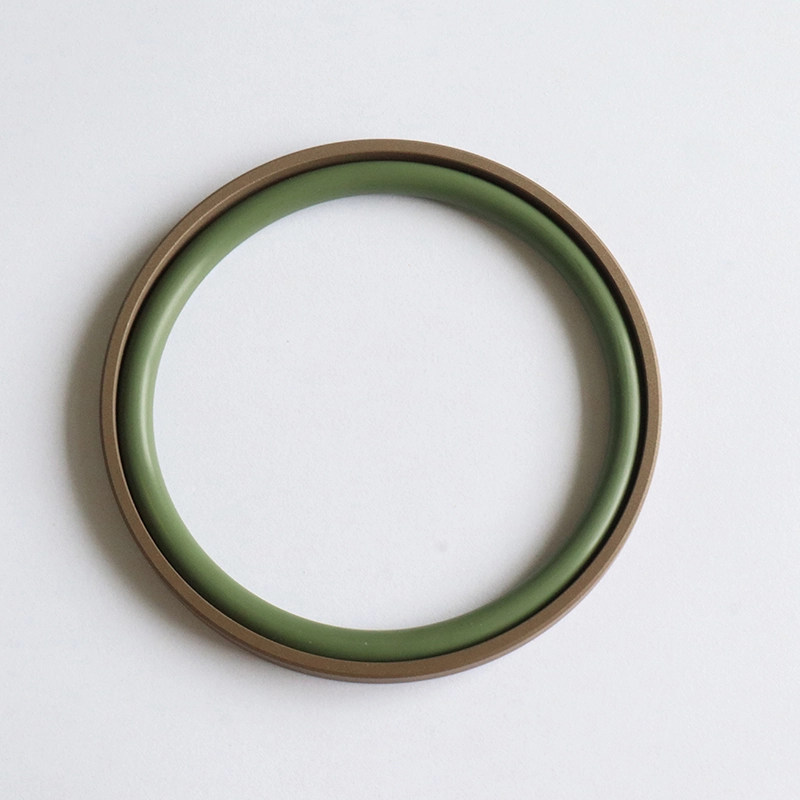

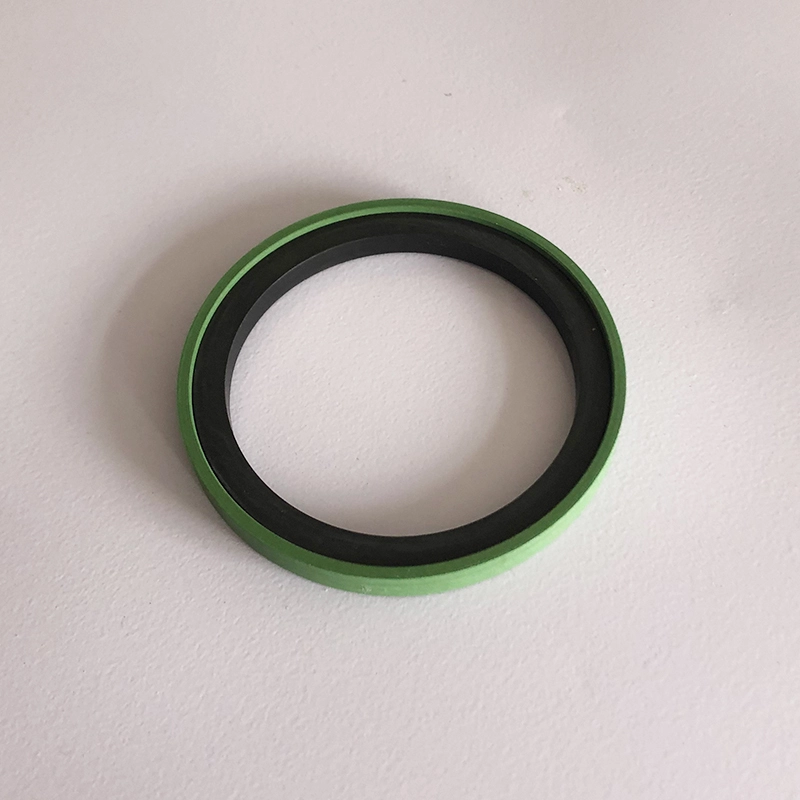

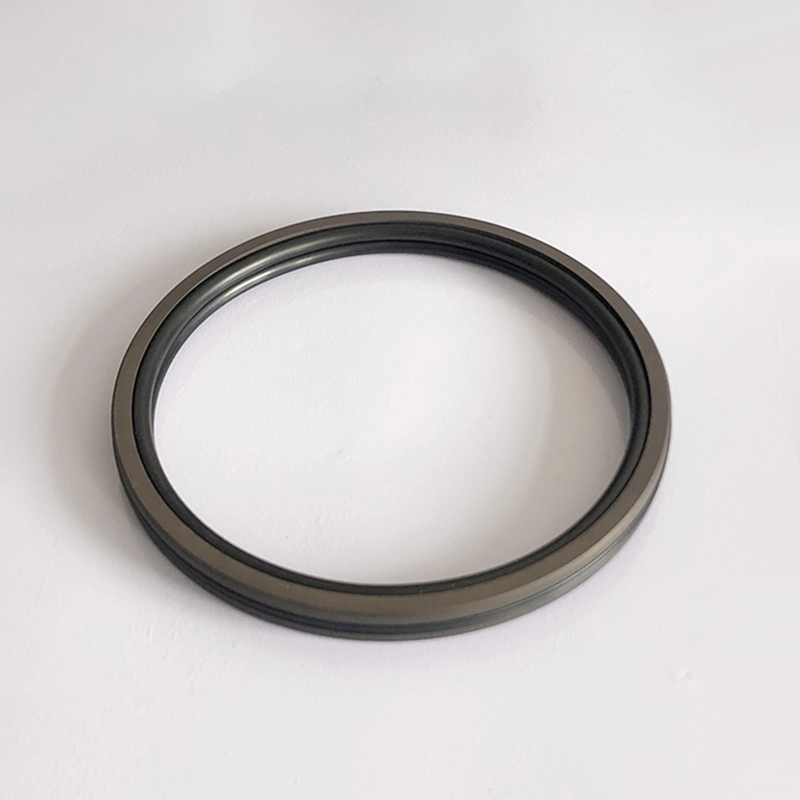

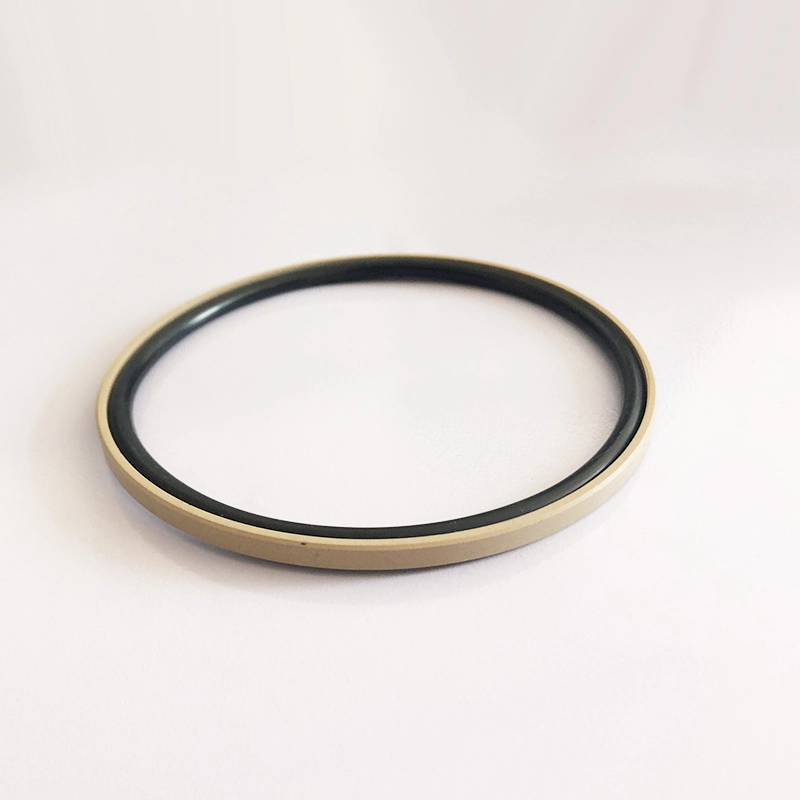

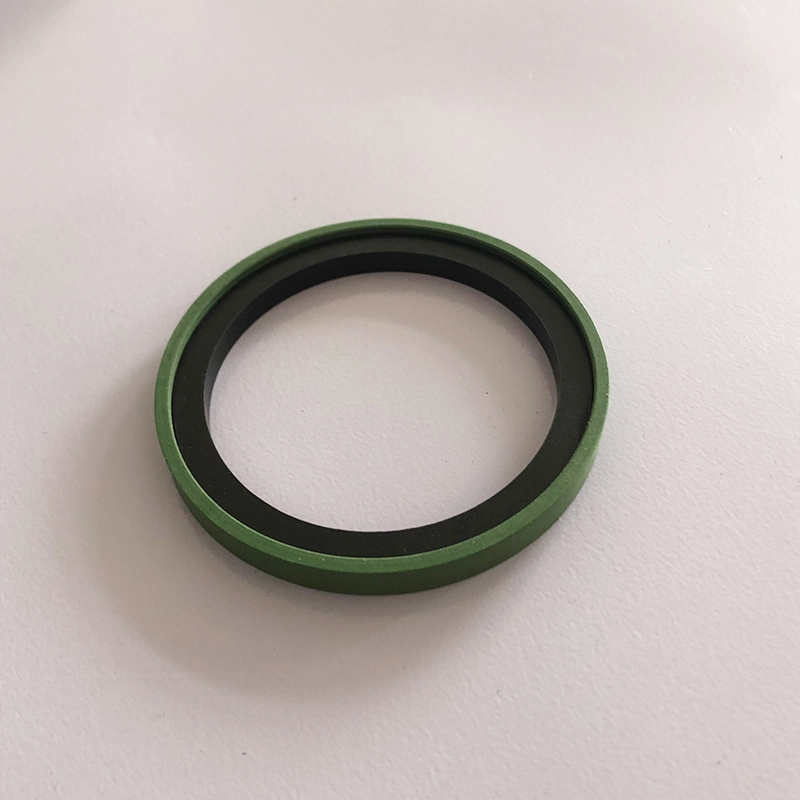

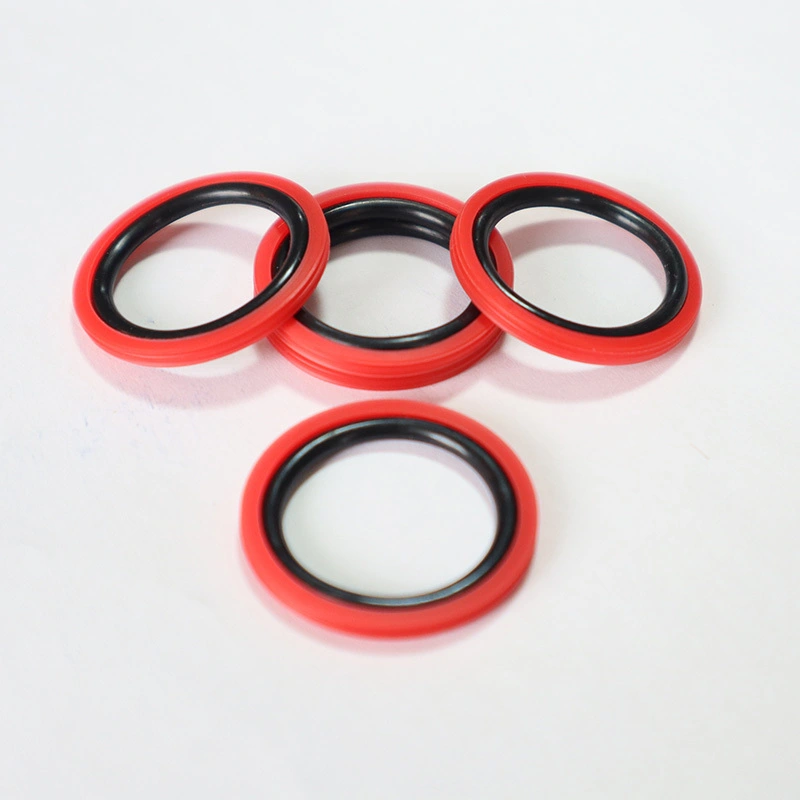

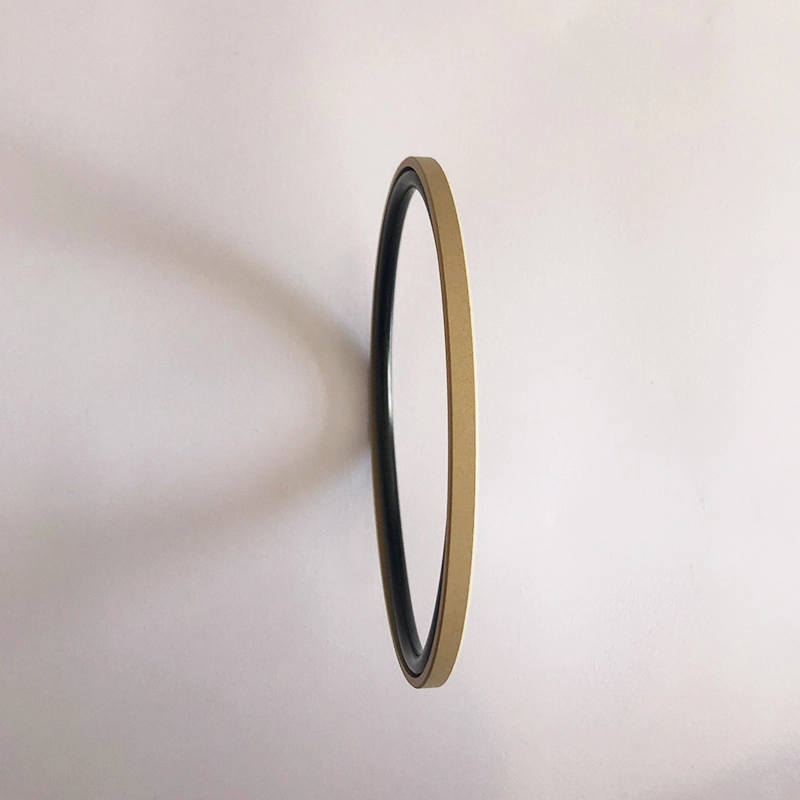

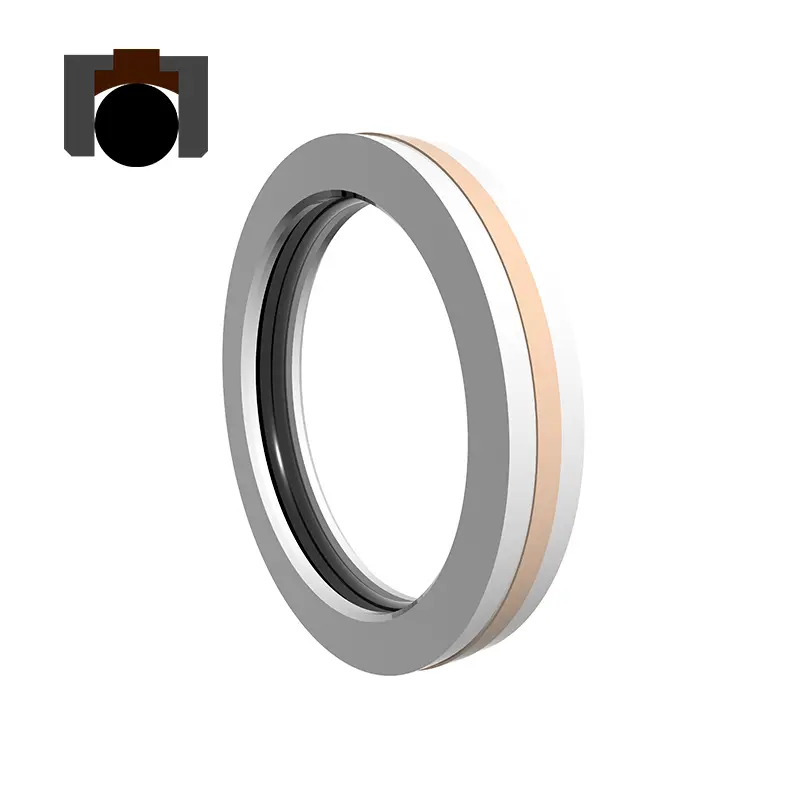

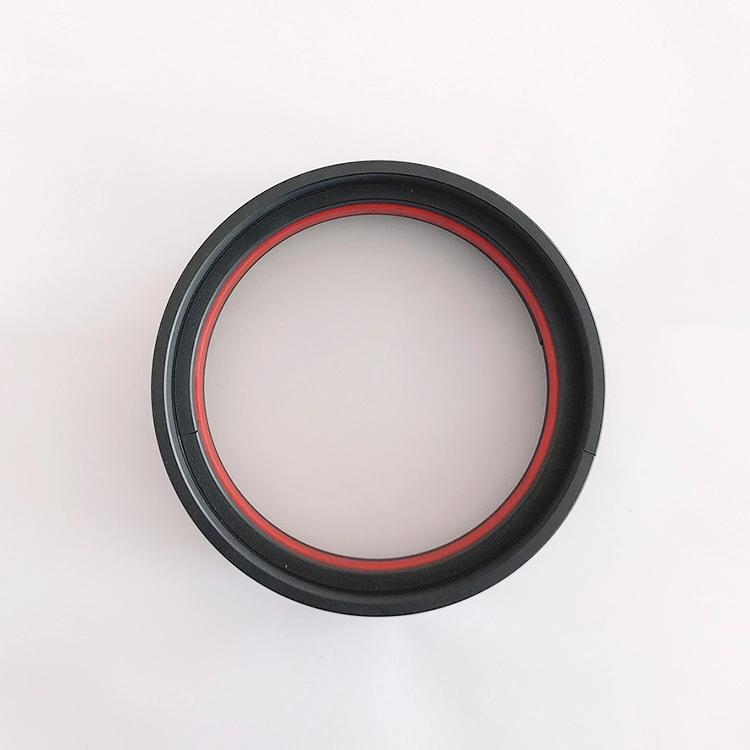

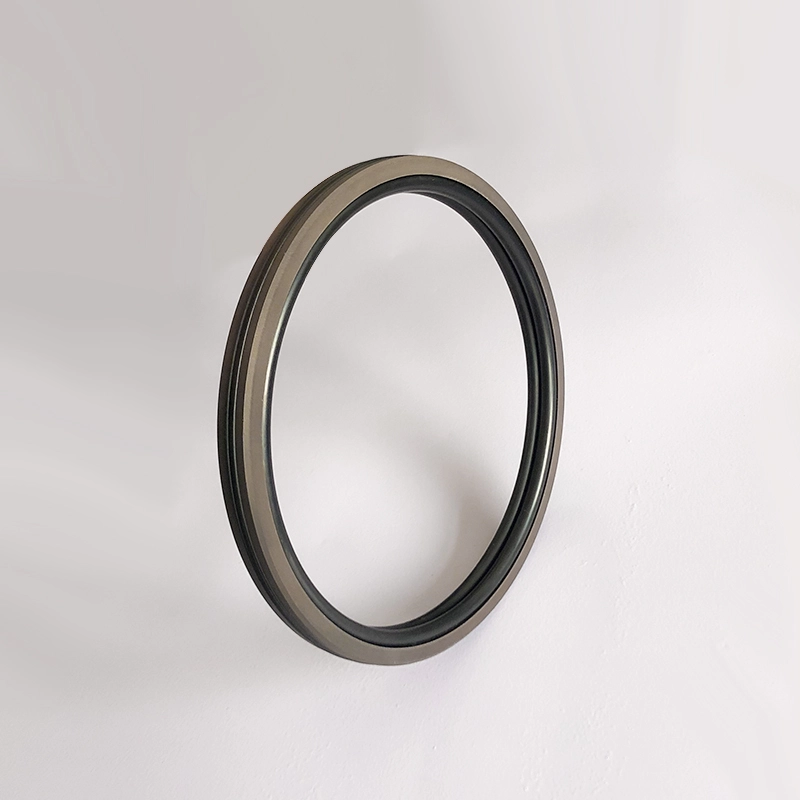

RC61 ja RC62 koosnevad täidetud PTFE ristkülikukujulisest tihendusrõngast ja O-kujulisest kummirõngast, mis sobib hüdrauliliseks edasilükkamiseks kahesuunalise rõhu tihendamiseks. RC61-B koosneb täidetud PTFE astmelisest tihendusrõngast ja O-kujulisest kummist rõngast, mis sobib hüdrauliliseks kolb liikumiseks ühesuunalise rõhu tihendamiseks. RC62-B on raskeveokite tagurpidi tihedus, mis sobib ühesuunalise rõhu tihendamiseks. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Seda kasutatakse üldiselt koos raskete hüdrauliliste seadmete juhtrõngaga. Jagatud (avatud) soonte tuleks kasutada silindrite jaoks, mille läbimõõt on alla 30 mm. Funktsioonid:
1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;
2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;
3. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;
4. saab kasutada madala viskoossusega meediumite, näiteks vee tihendamiseks;

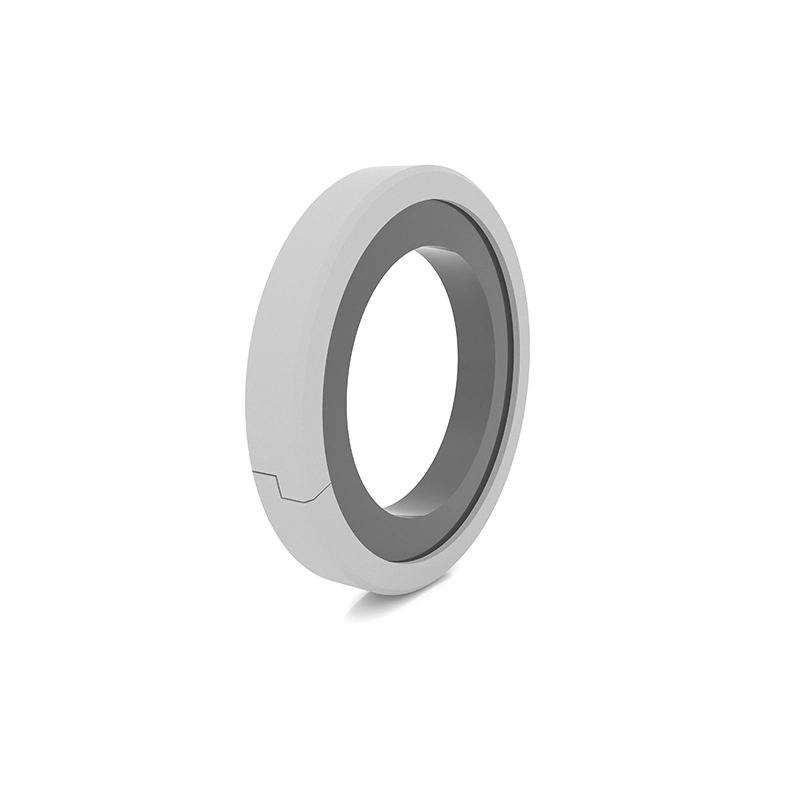

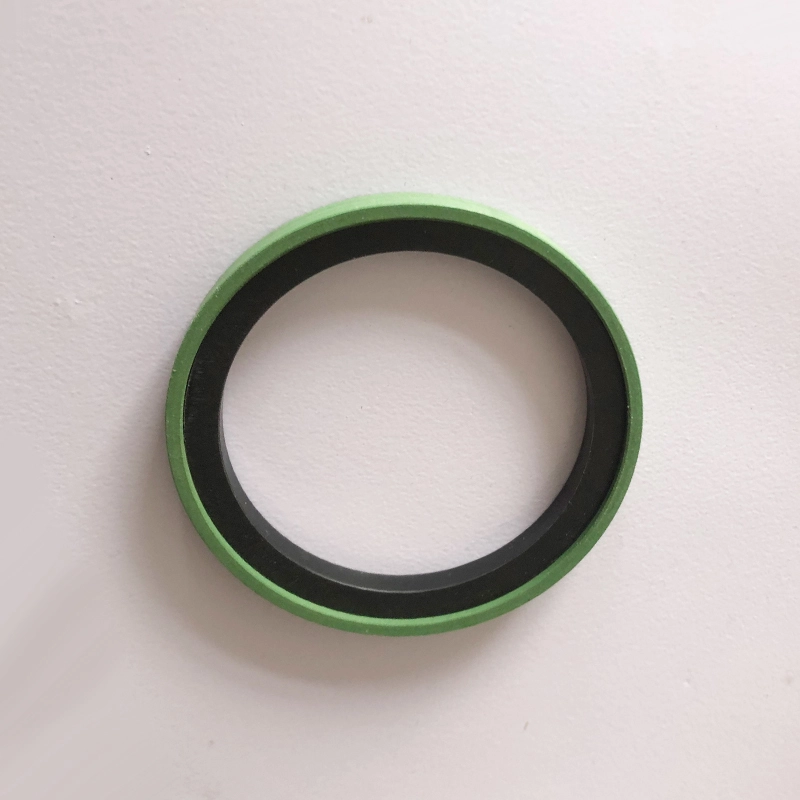

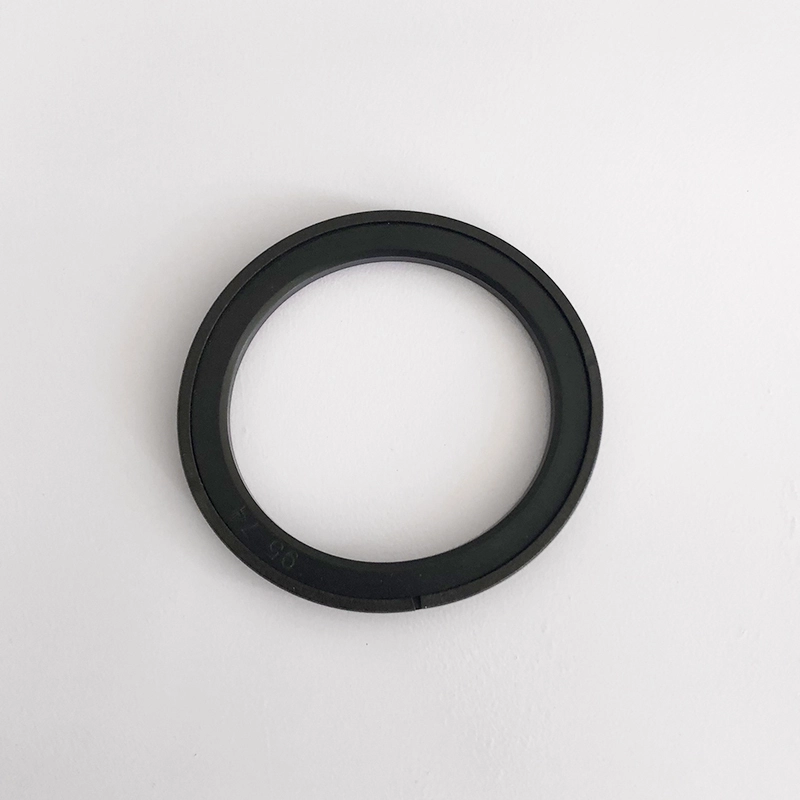

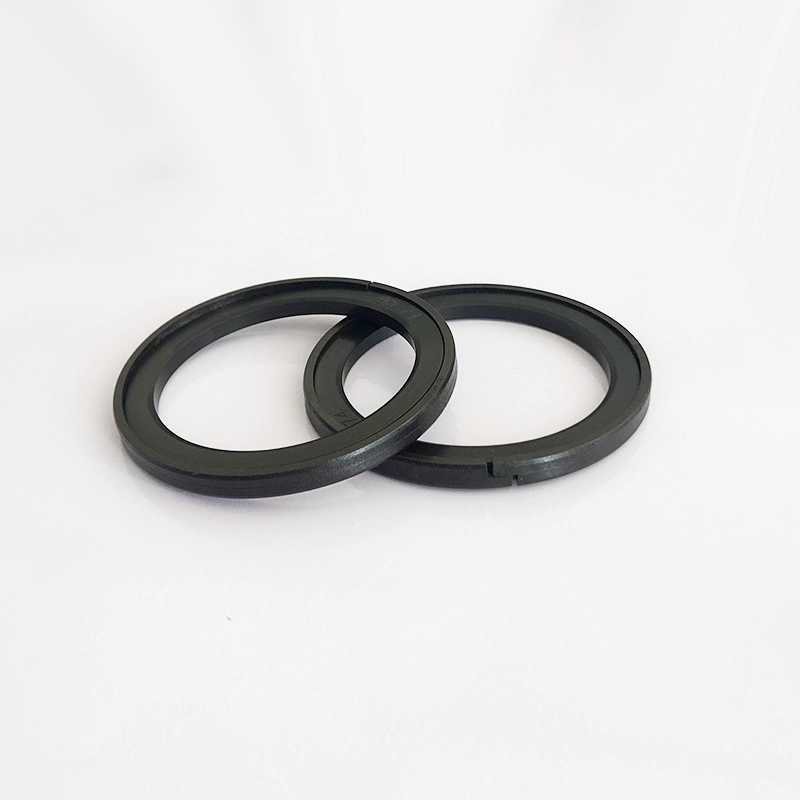

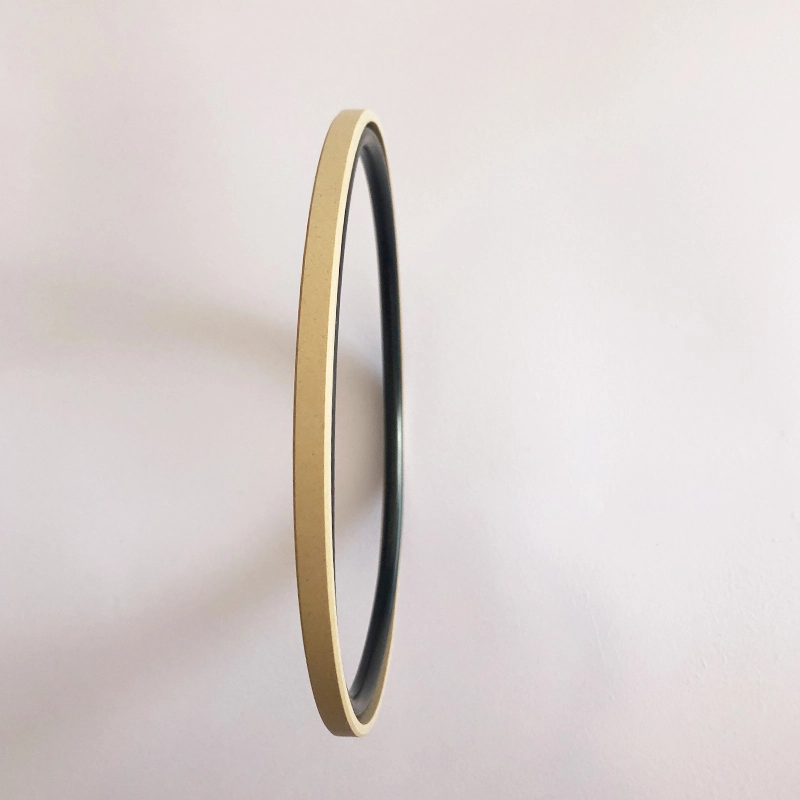

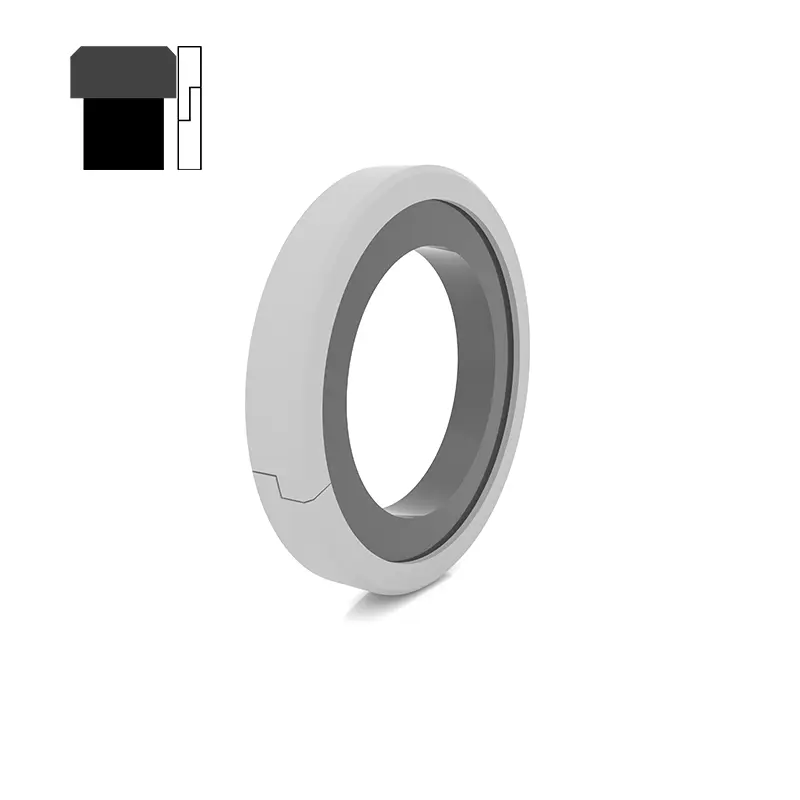

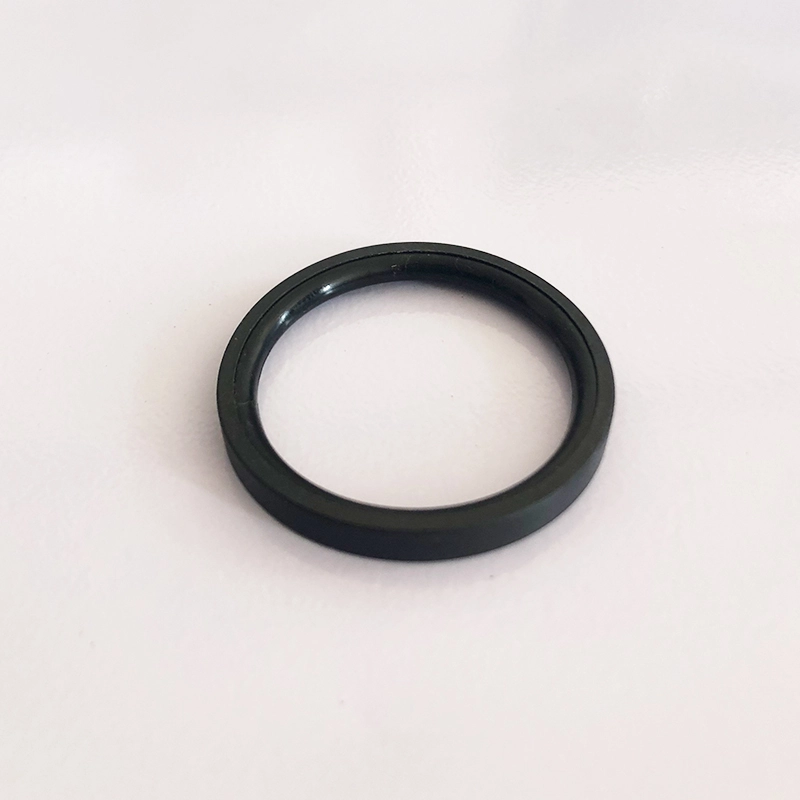

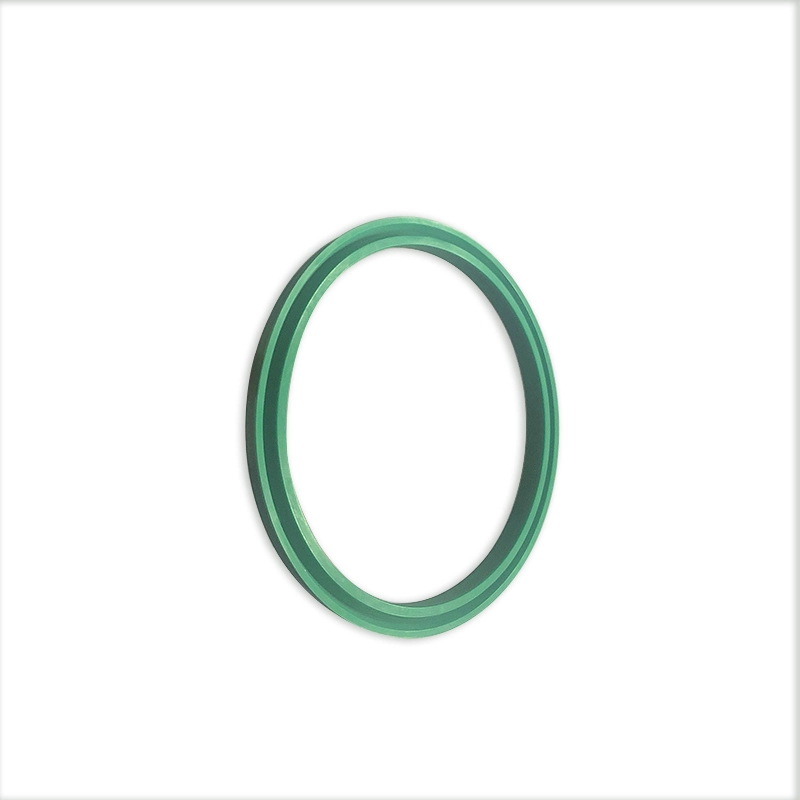

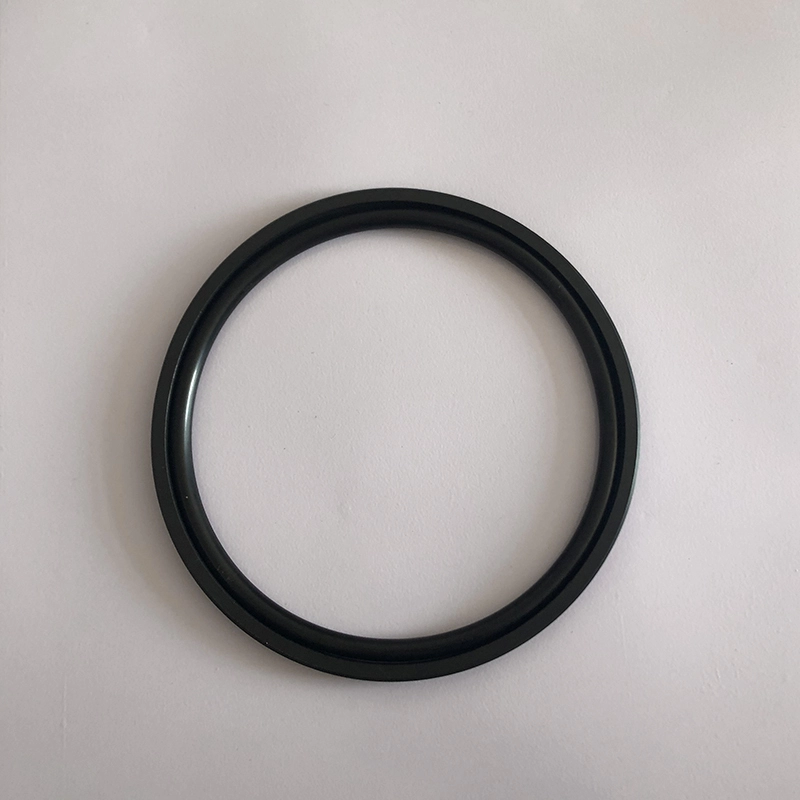

OK koosneb termoplastilisest avatud tihendusrõngast, mis on valmistatud spetsiaalsest materjalist ja ristkülikukujulisest kummist rõngast, mis sobib hüdrauliliseks kommunikatsiooniks kahesuunalise rõhu tihendamiseks. Kummist rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Kuna tihendusrõngas võtab vastu avatud struktuuri, lahendatakse probleem, et GLYD -rõngas vajab spetsiaalseid tööriistu. Funktsioonid:
1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, hiiliv puudumine;
2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;
3. lihtne ja mugav paigaldamine, montaažitööriistad pole vaja;
4. saab kasutada madala viskoossusega meediumite, näiteks vee tihendamiseks;
5. Hea ekstsioonivastane jõudlus, võimaldades suuremat ekstrusioonilõhet.

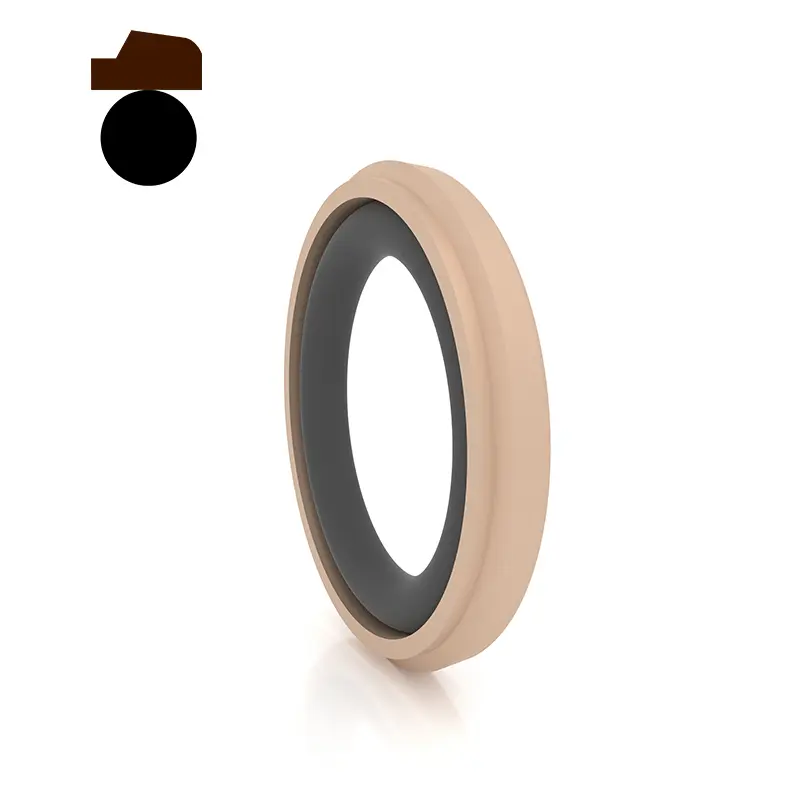

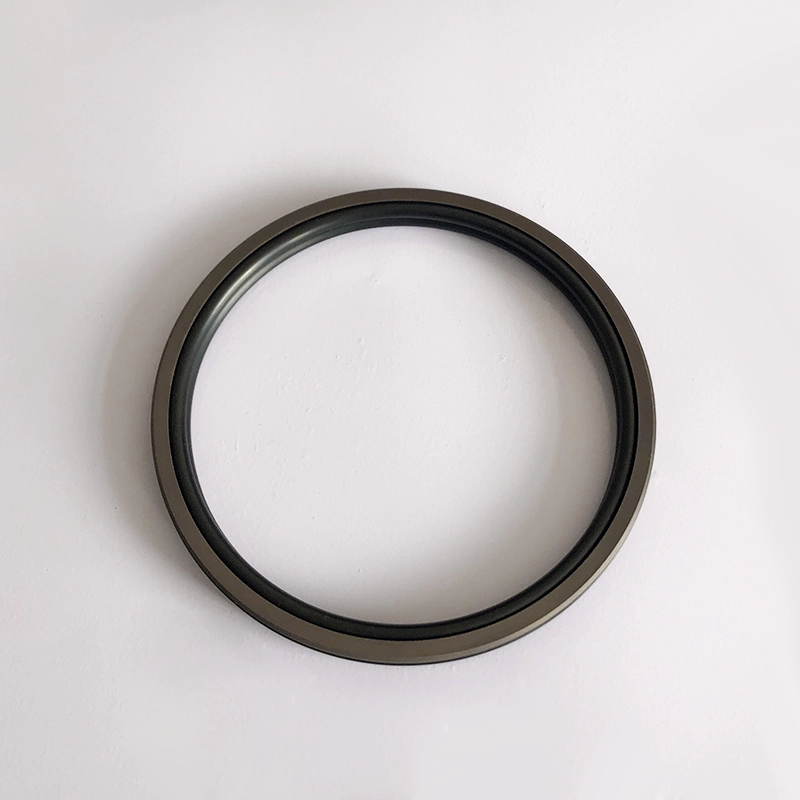

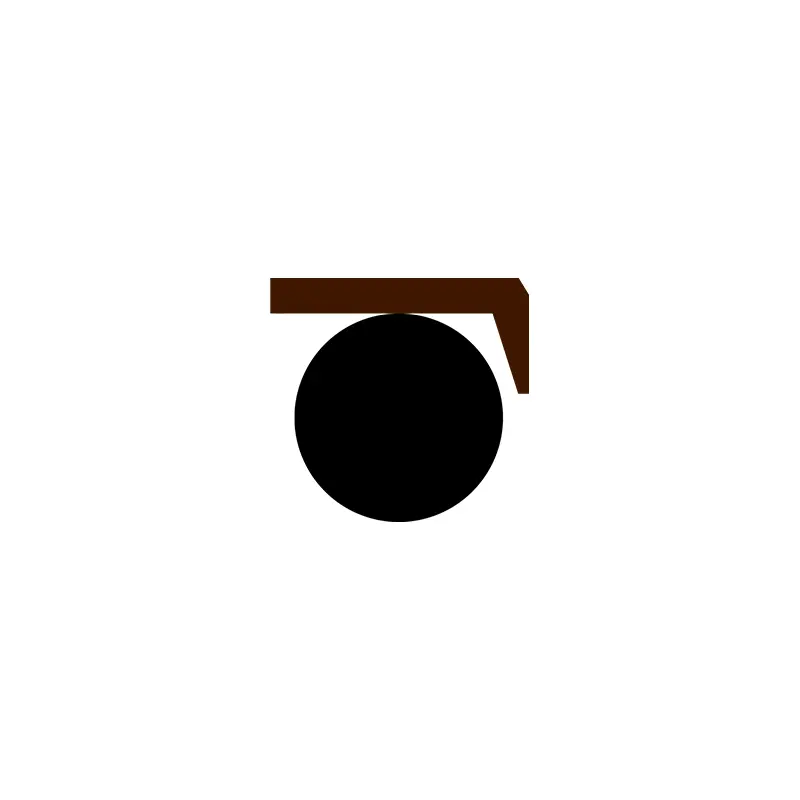

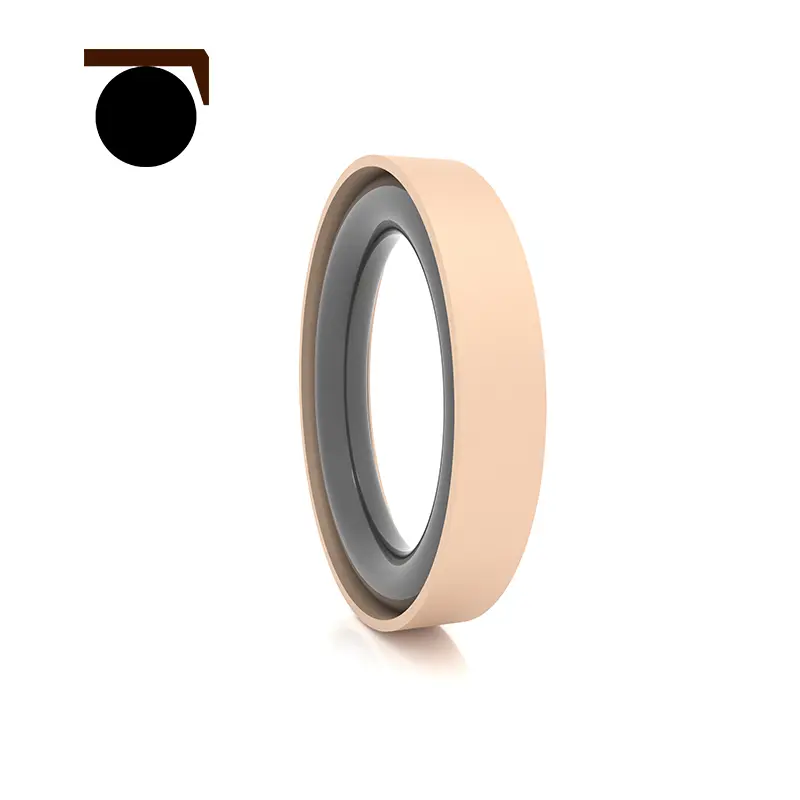

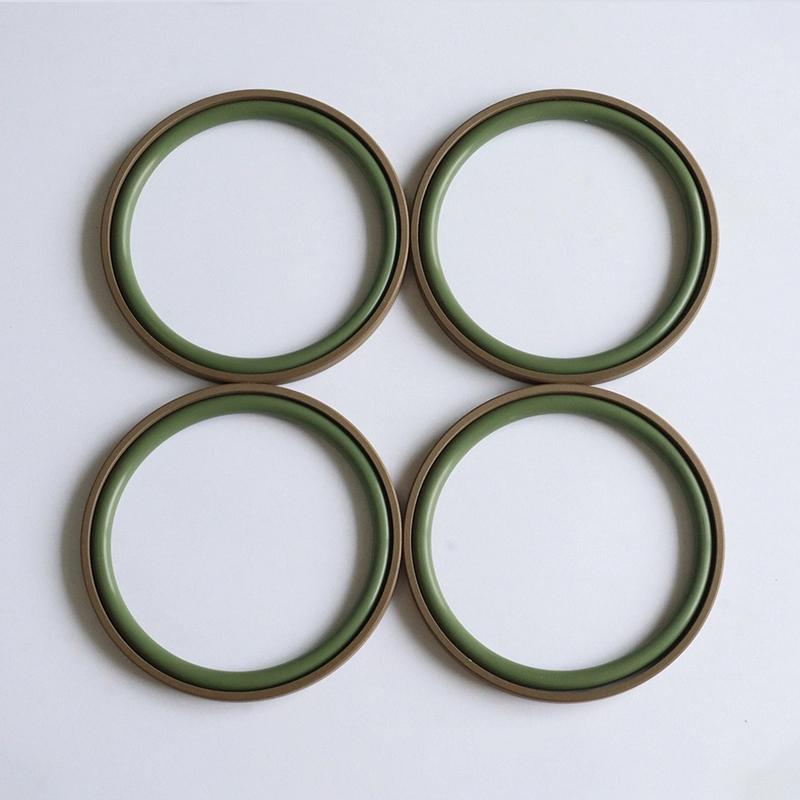

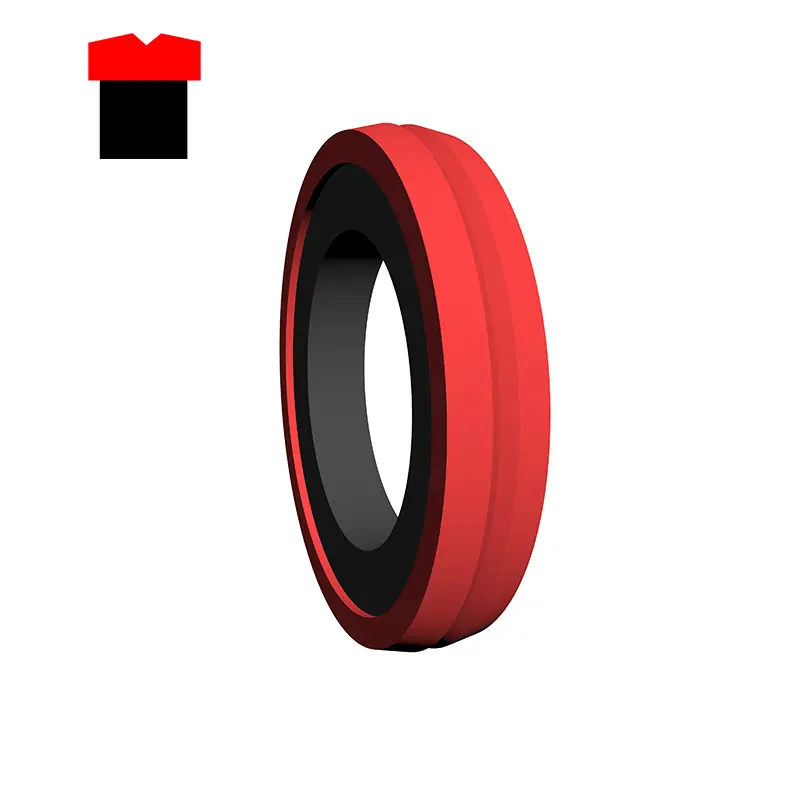

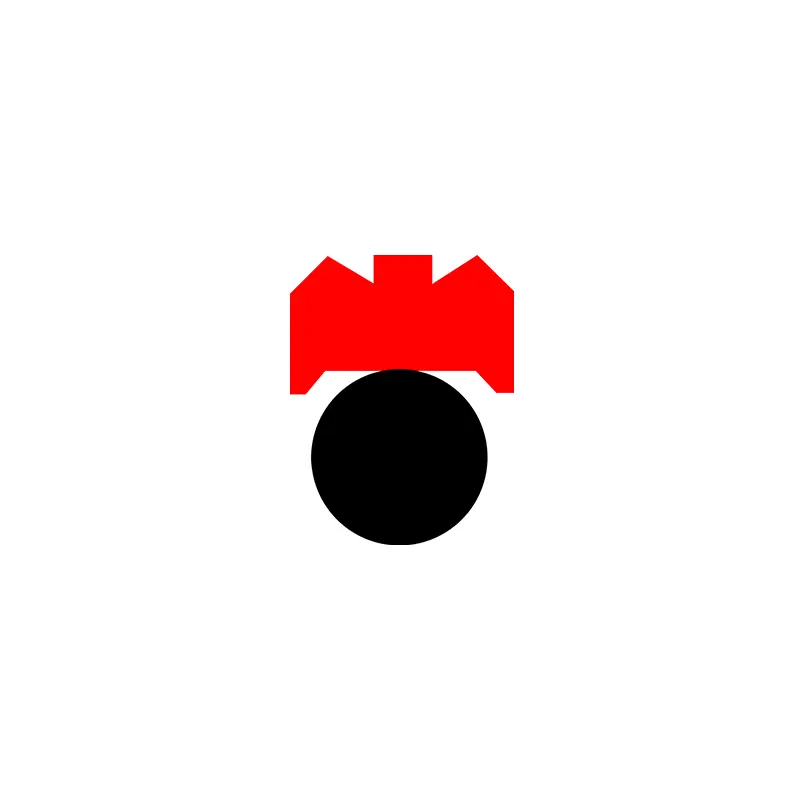

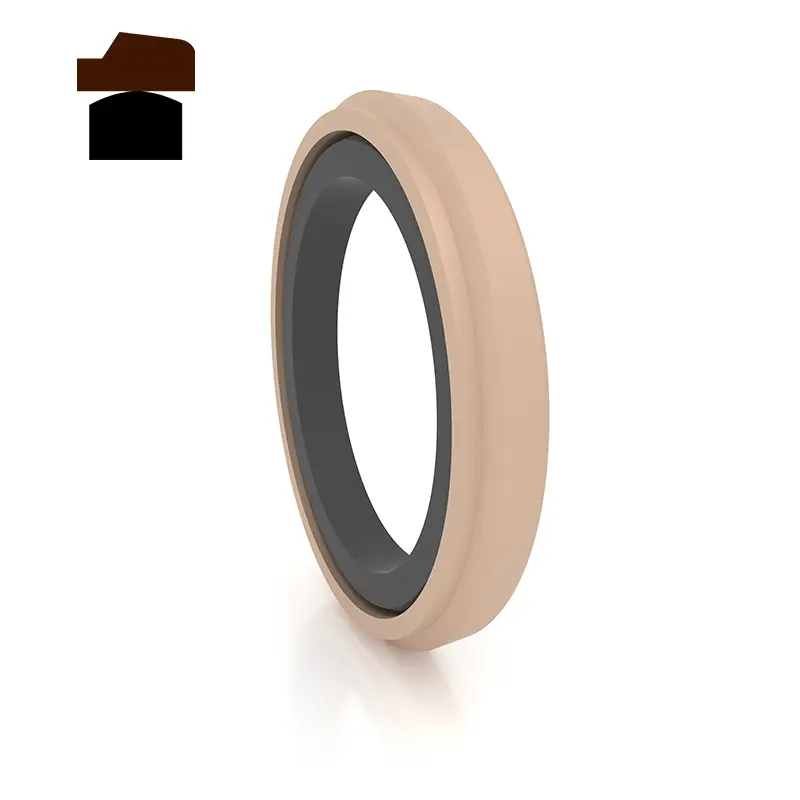

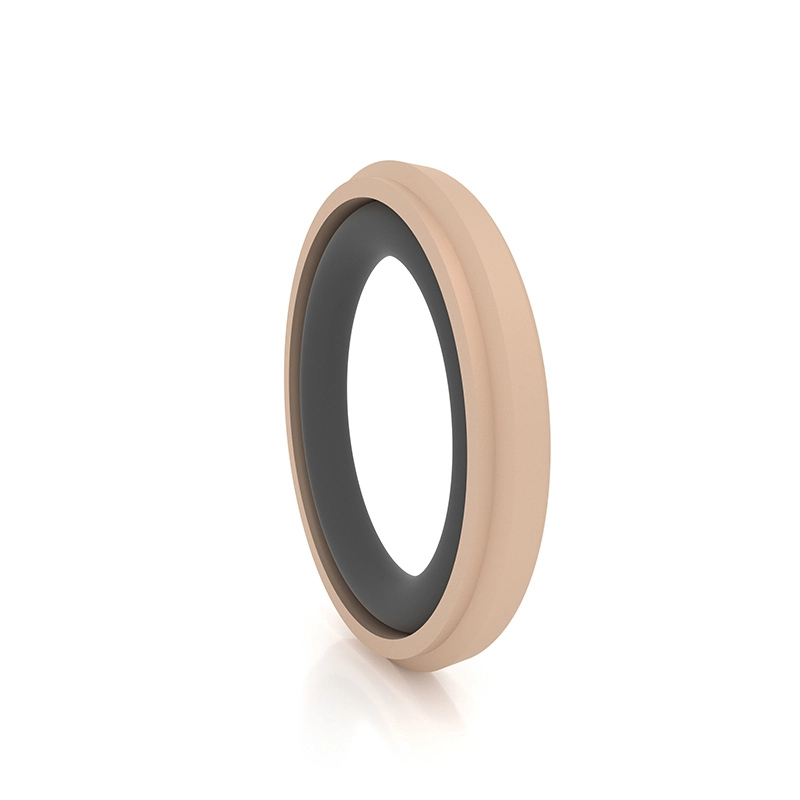

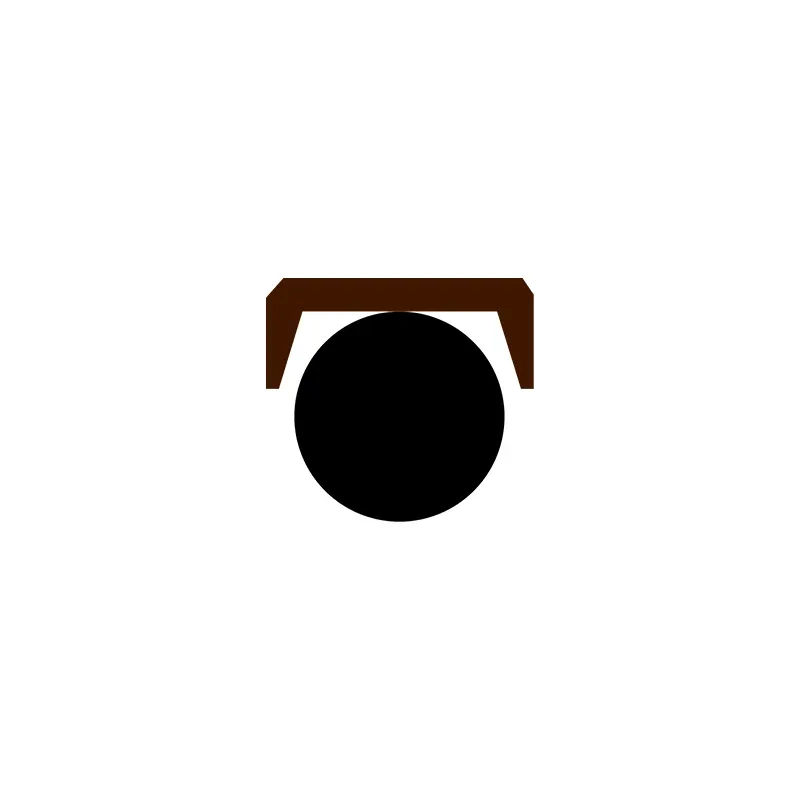

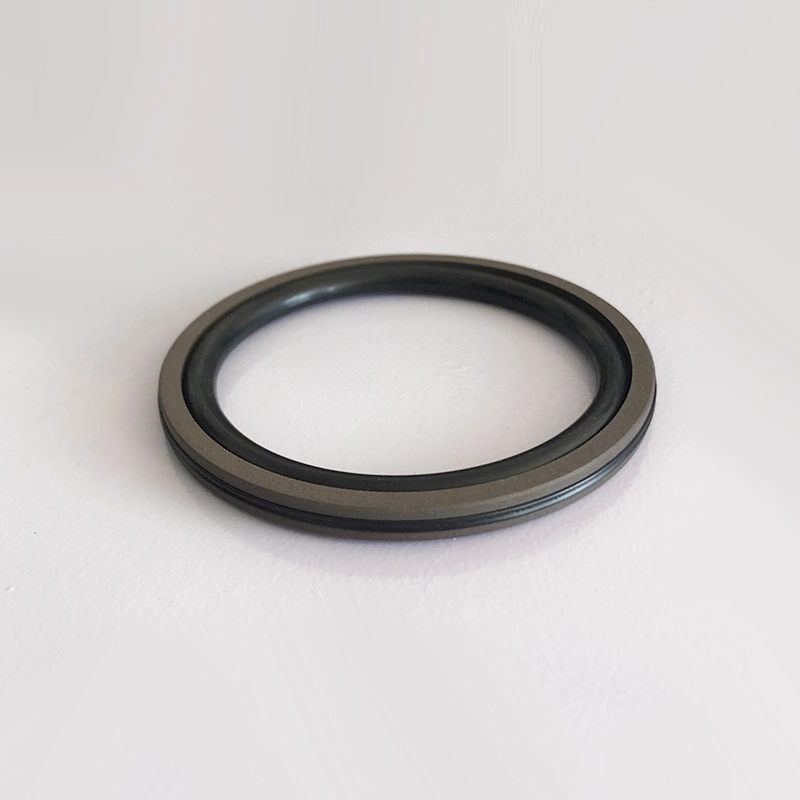

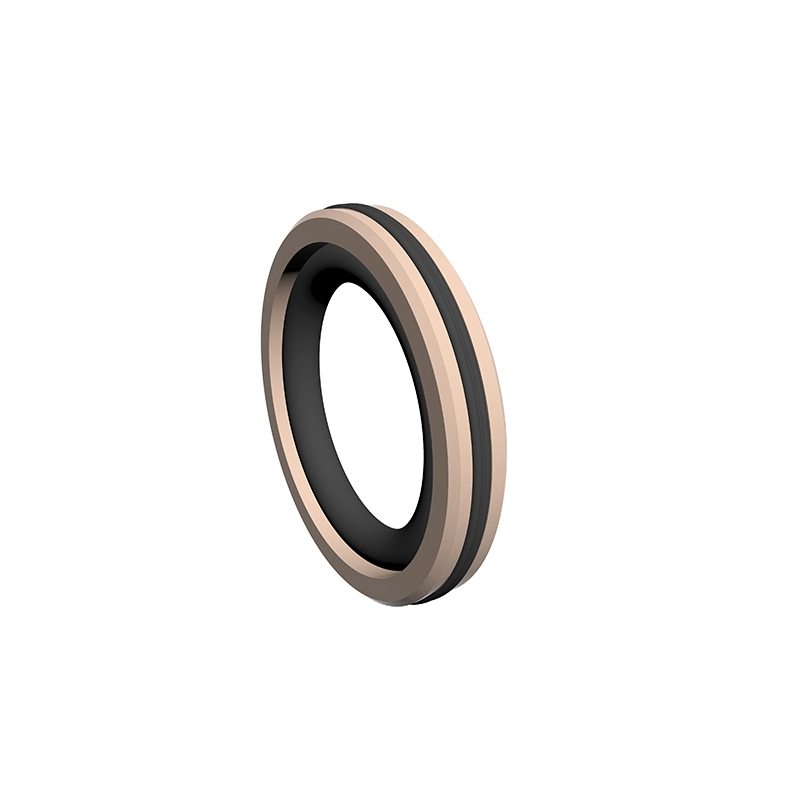

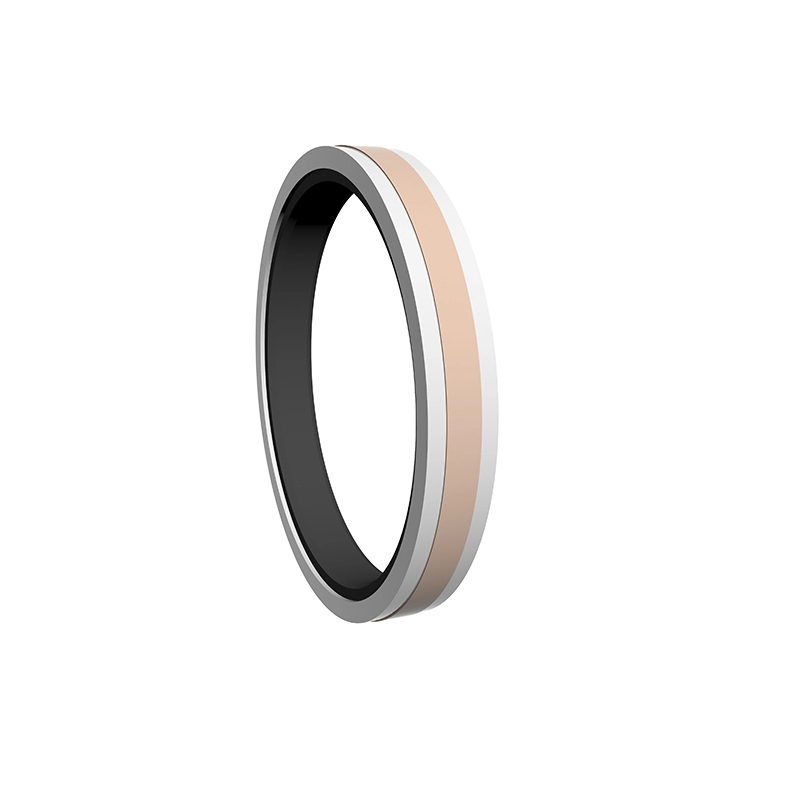

RC63 koosneb PTFE korkikujulisest tihendusrõngast ja O-kujulisest kummist rõngast, mis sobib hüdrauliliseks ja pneumaatiliseks vastastikkuks liikuva kahesuunalise rõhu tihendamiseks. O-kujuline rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Kuna tihendusrõngas võtab vastu õhukese huule kujunduse, on järelkompensatsiooni võime hea, nii et tihendus jõudlus on hea ja selle saab paigaldada GB12350 rõngasse. Jagatud (avatud) soonte tuleks kasutada silindri läbimõõtude jaoks alla 30 mm. Funktsioonid:
1. Seda saab kasutada nii hüdrauliliseks kui ka pneumaatiliseks ning seda saab kasutada kahesuunalise rõhu tihendamiseks;
2. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;
3. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;
Väike konstruktsiooniruum, lihtne paigaldamine ja hooldus;

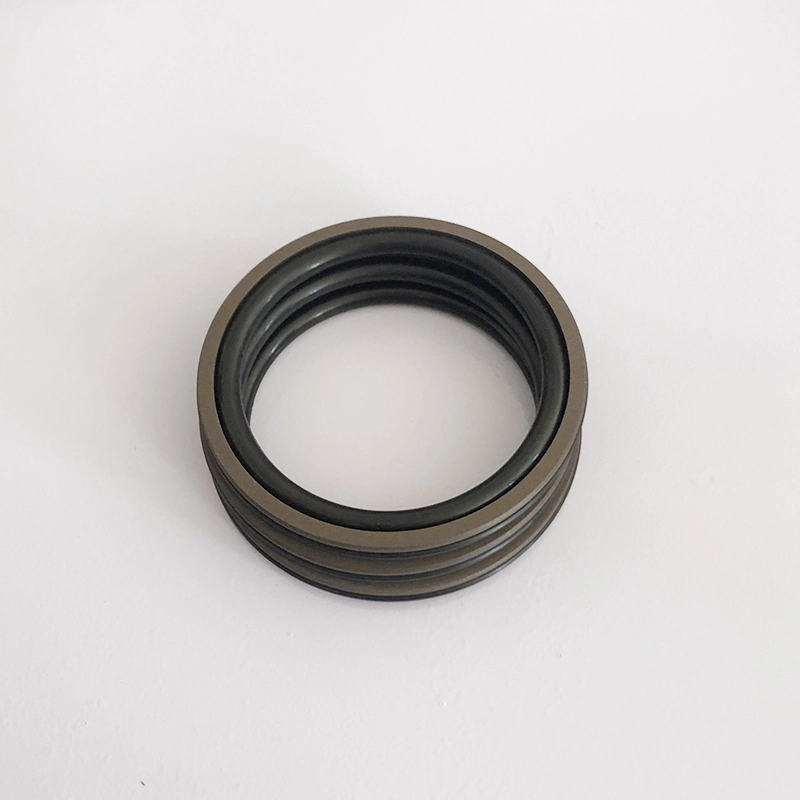

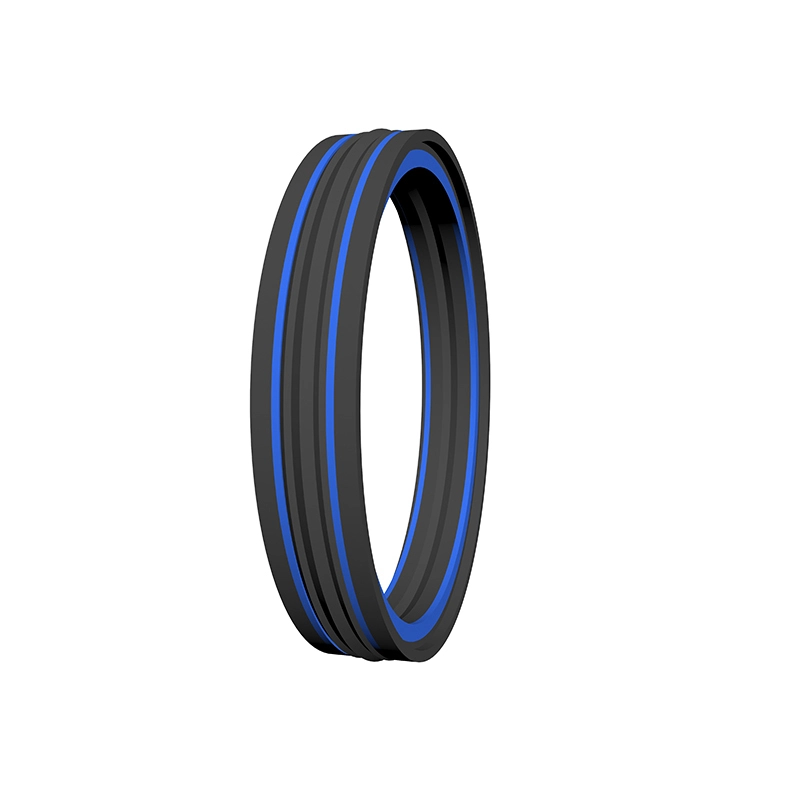

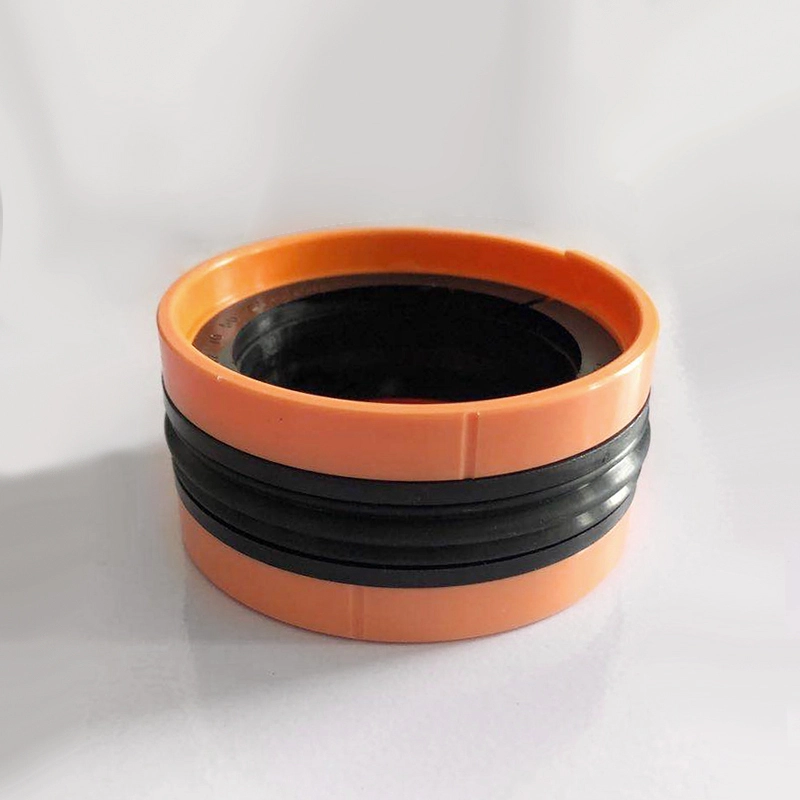

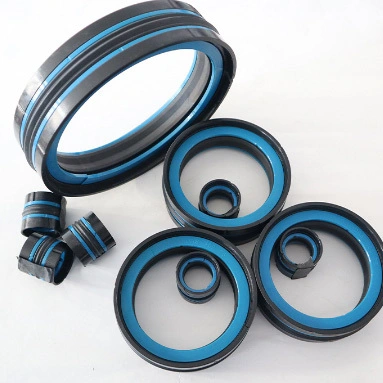

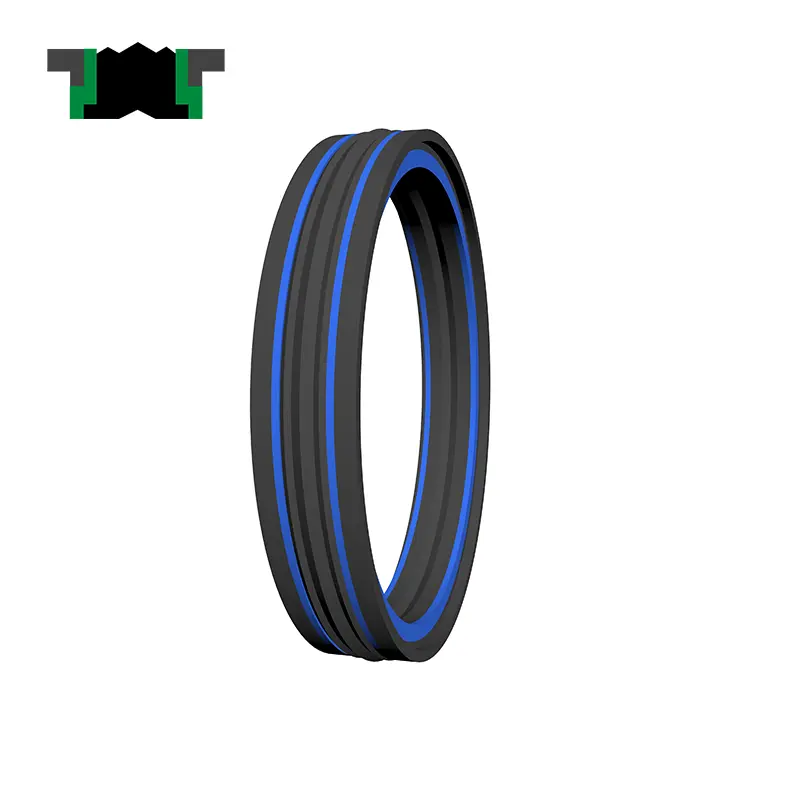

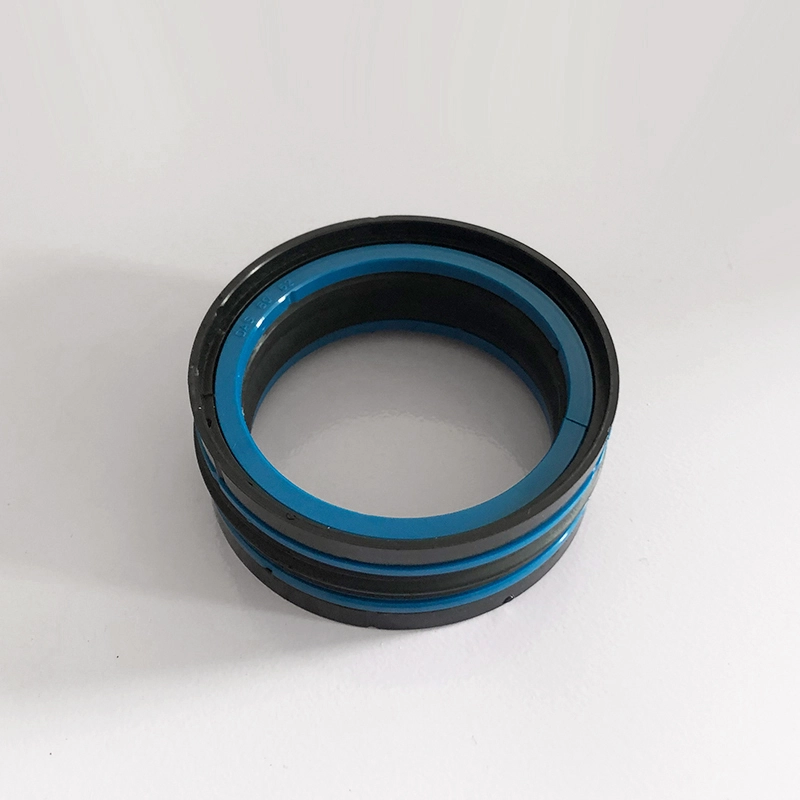

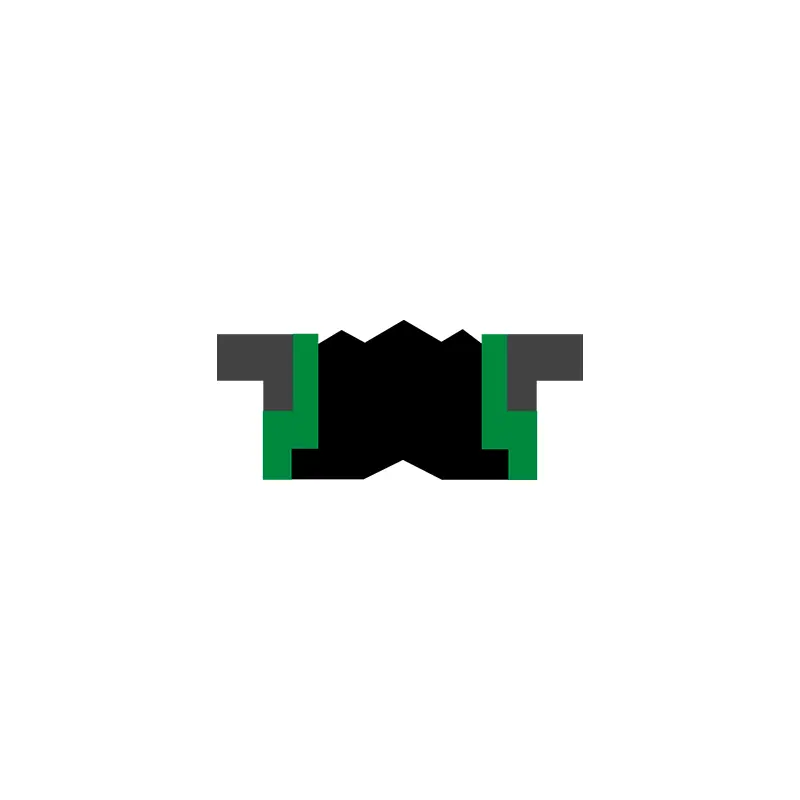

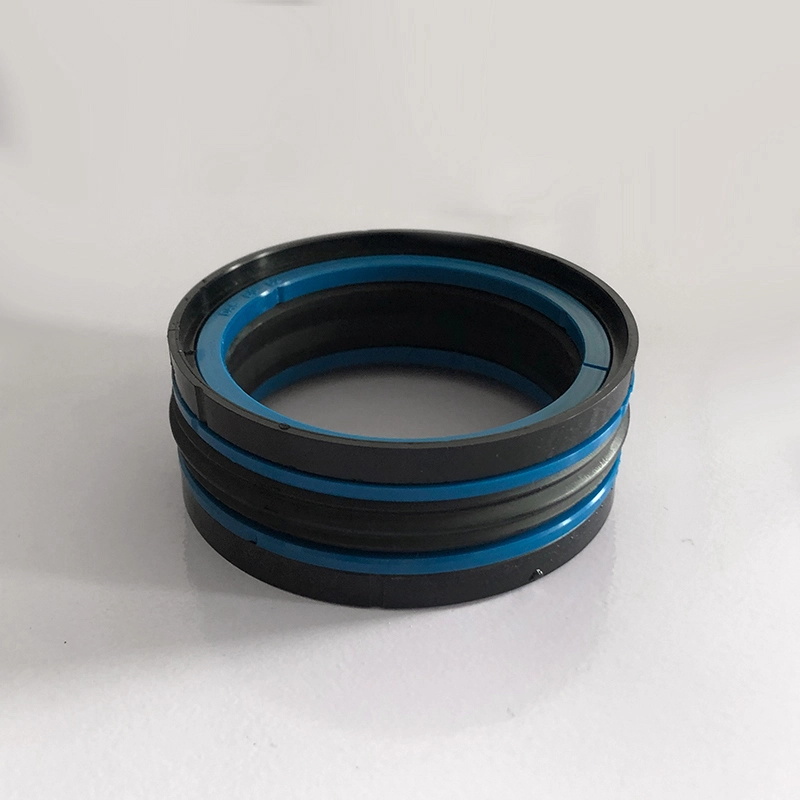

KDAS, TPM (erikuju) on viiekombinatsiooniga kokkusurumise kolbi tihendi komplekt, mis koosneb kummi tihendamise elemendist, kahest tugirõngast ja kahest juhtrõngast. Sobib kahesuunaliseks rõhu kolvi tihendamiseks. Funktsioonid:
1. hea tihendus, kõrge töökindlus, kompaktne struktuur;
2. ei pigistata radiaalsesse lõhesse;
3. lihtne installimine, kolb -integreeritud installimine;
NBR -tihenduselemendi spetsiaalne geomeetriline kuju takistab selle keerdumist soones paigaldamise ajal.

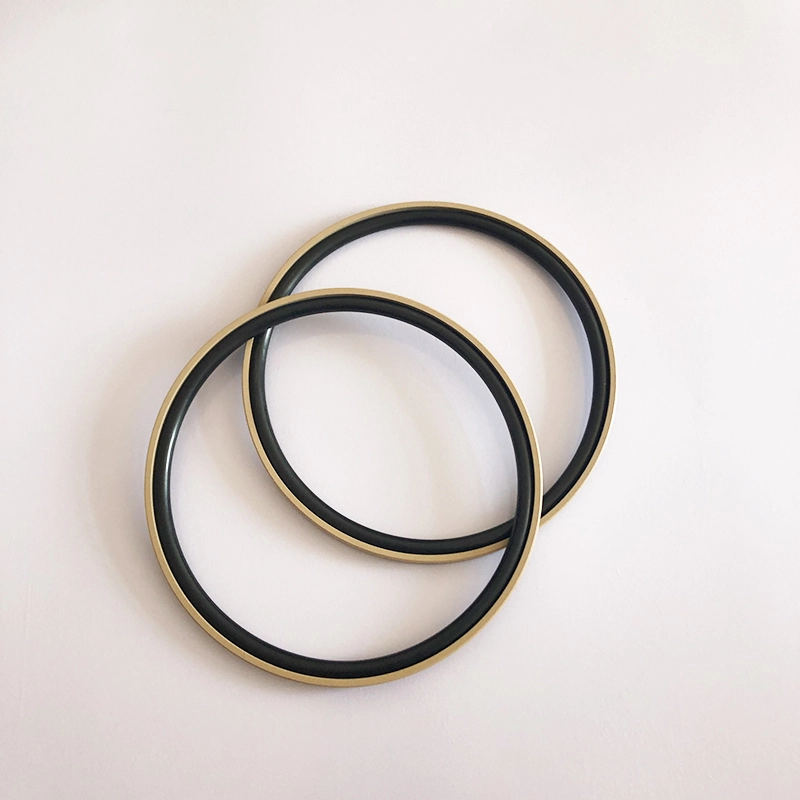

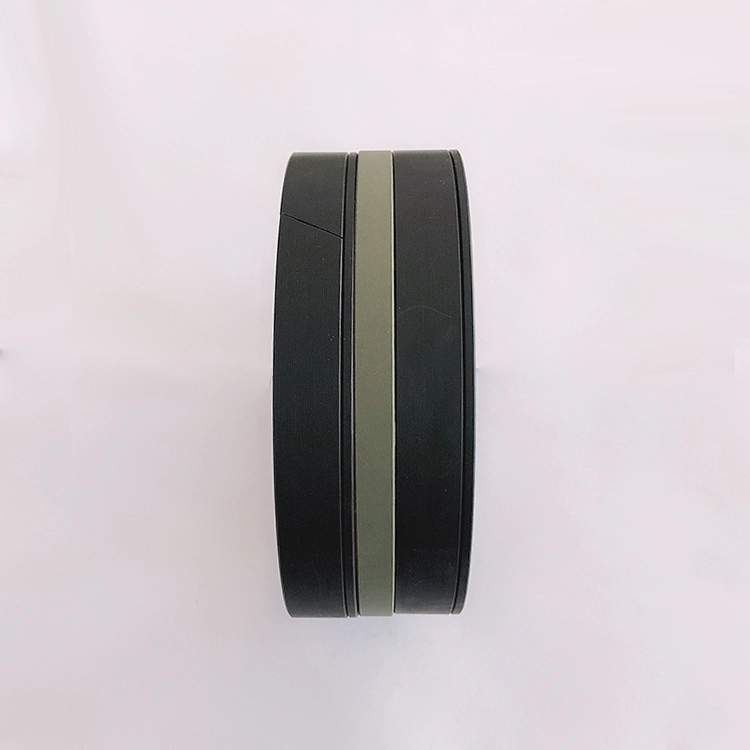

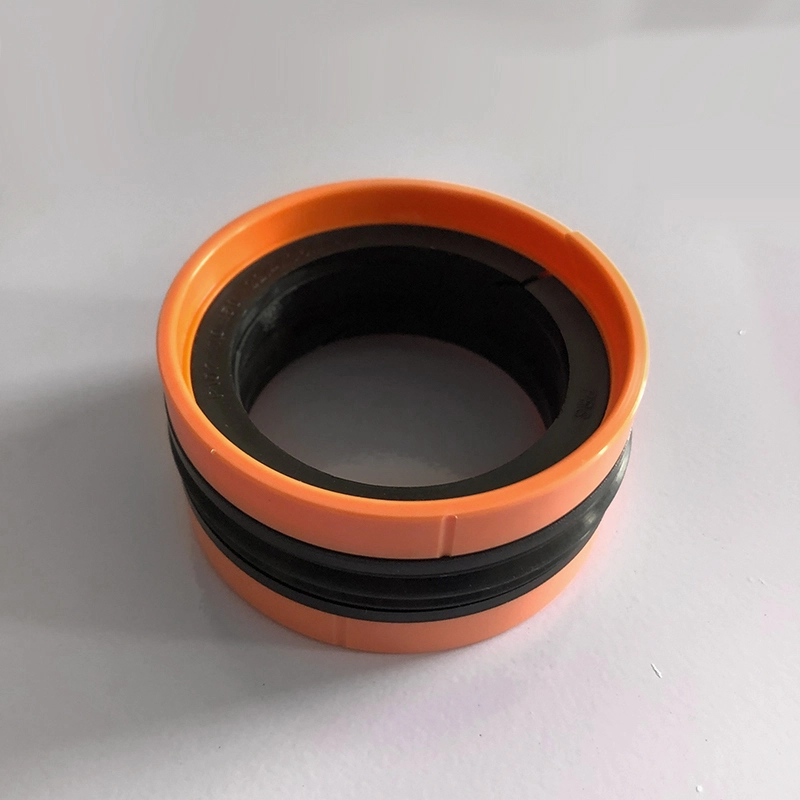

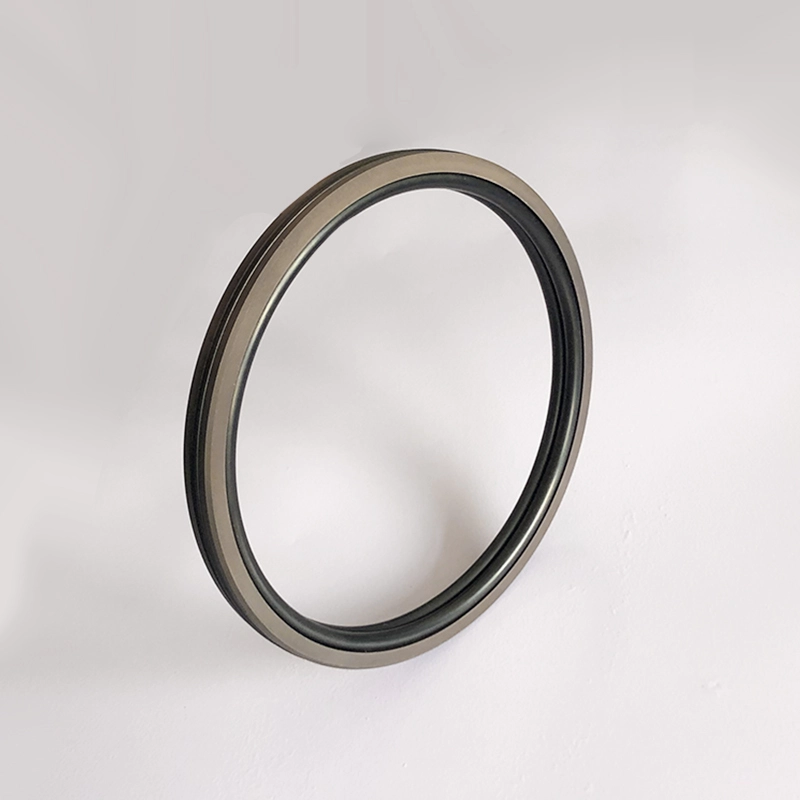

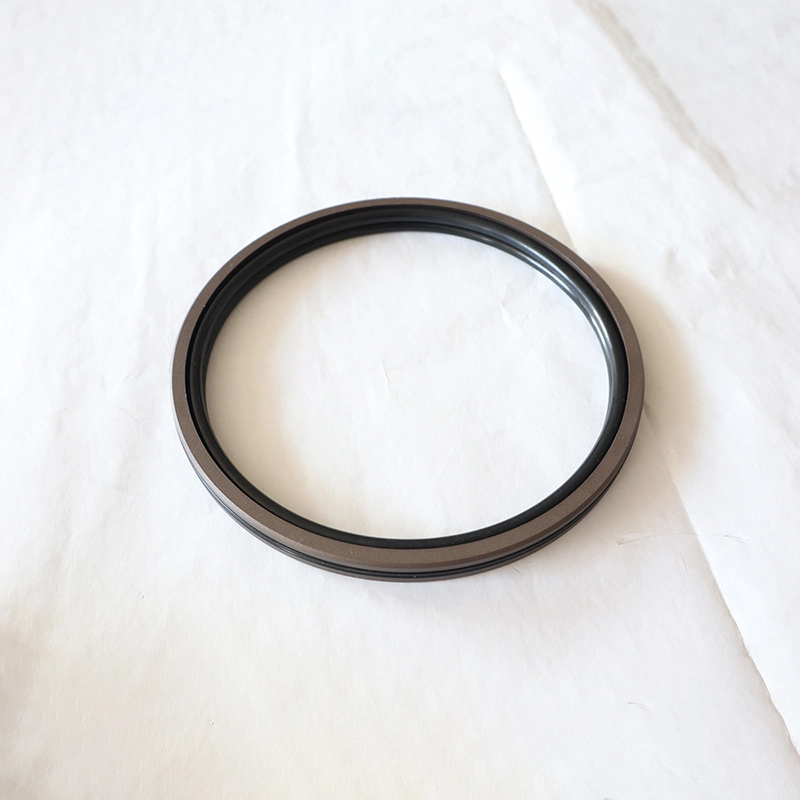

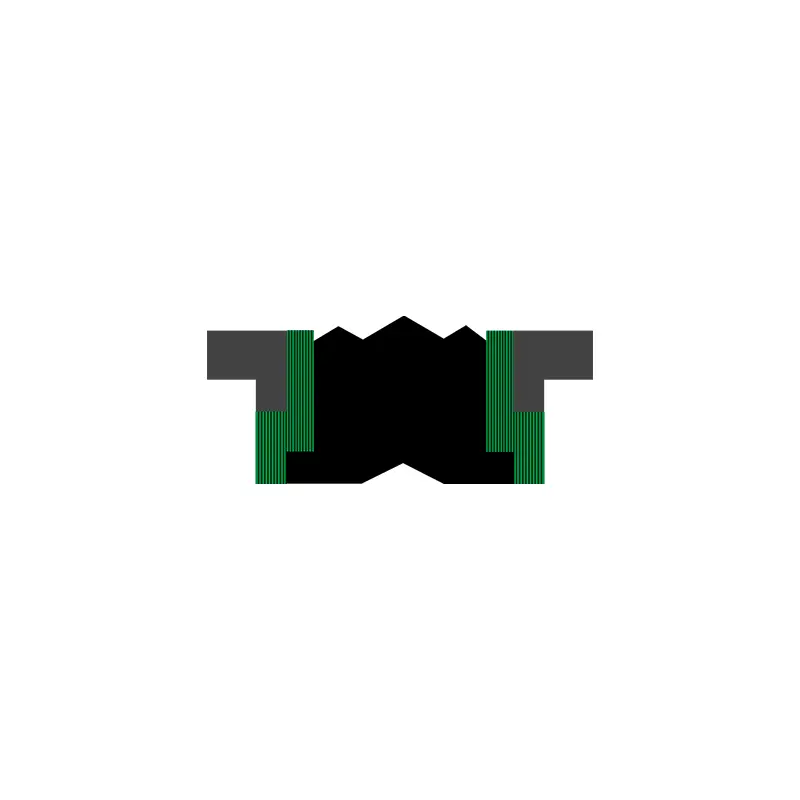

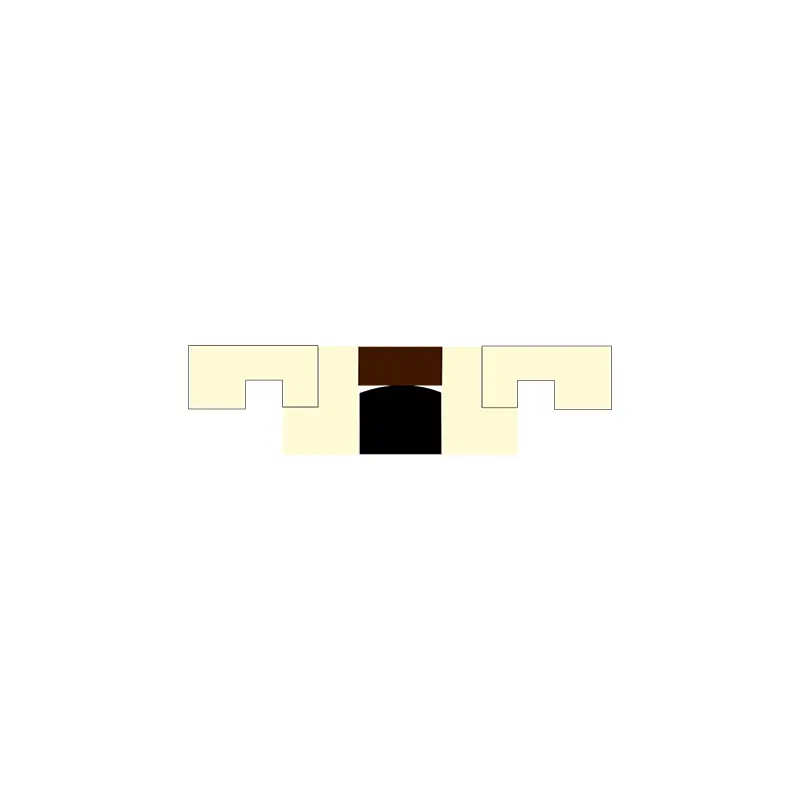

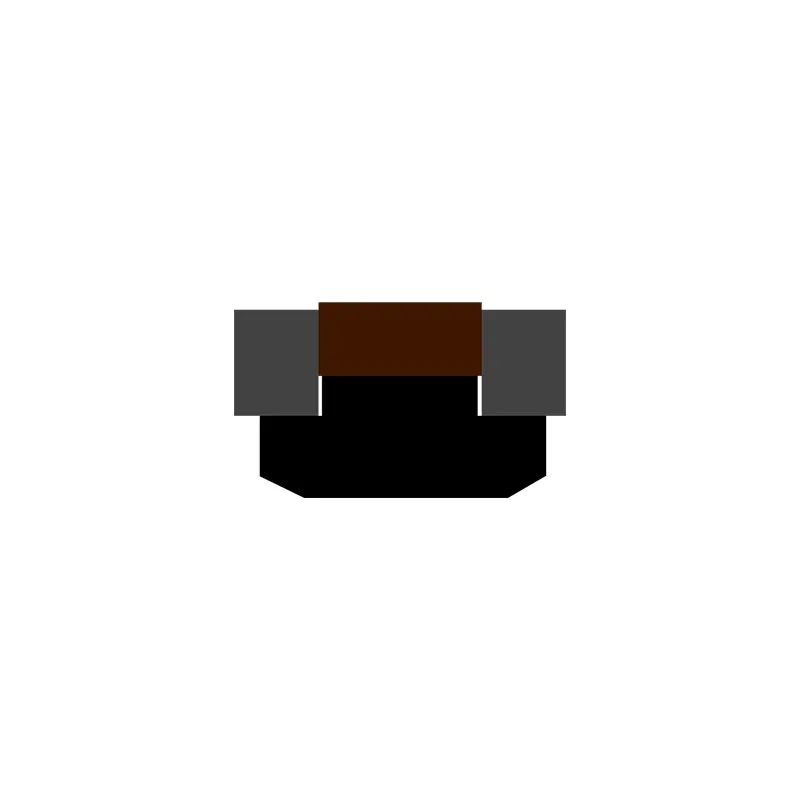

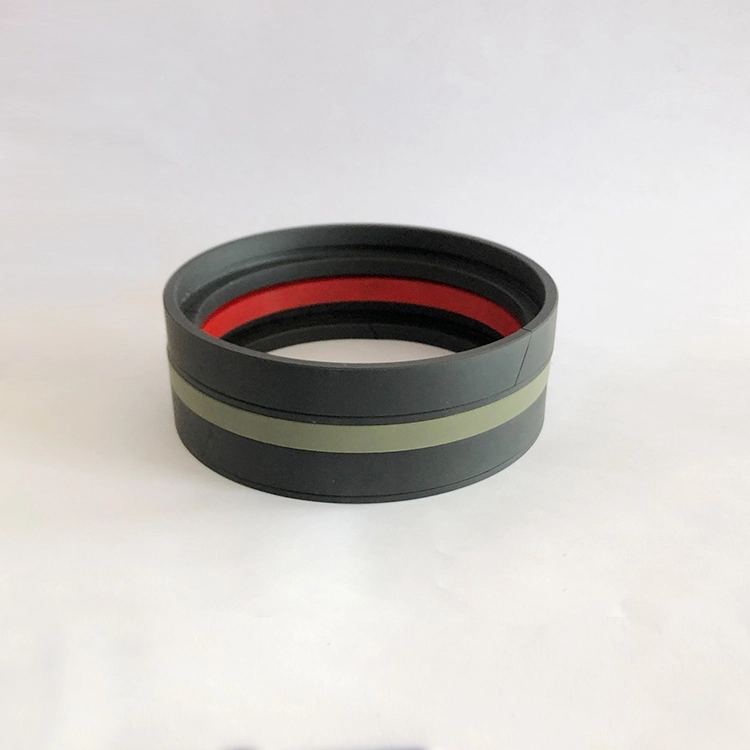

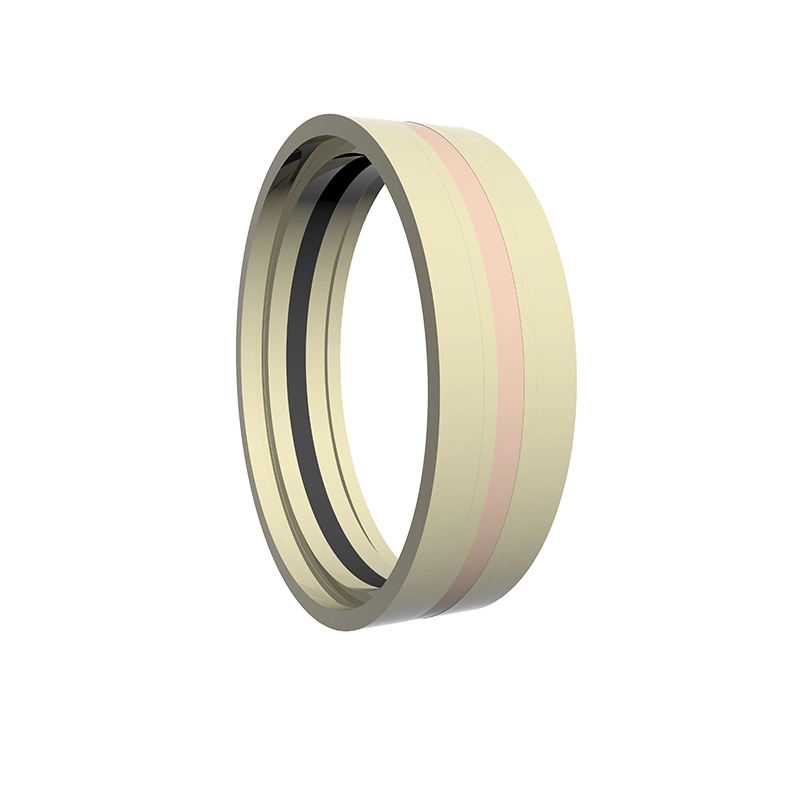

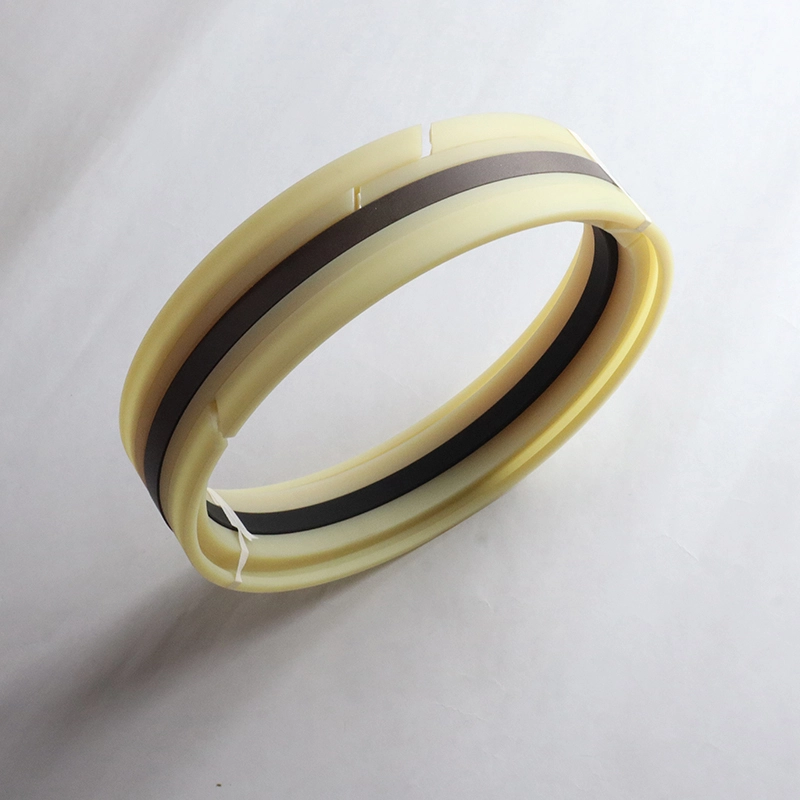

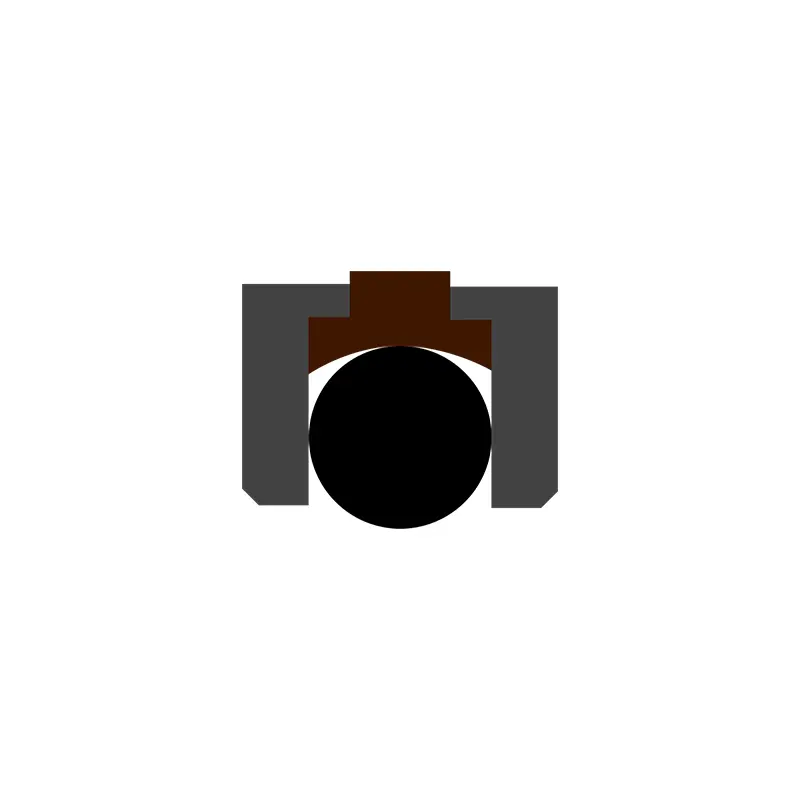

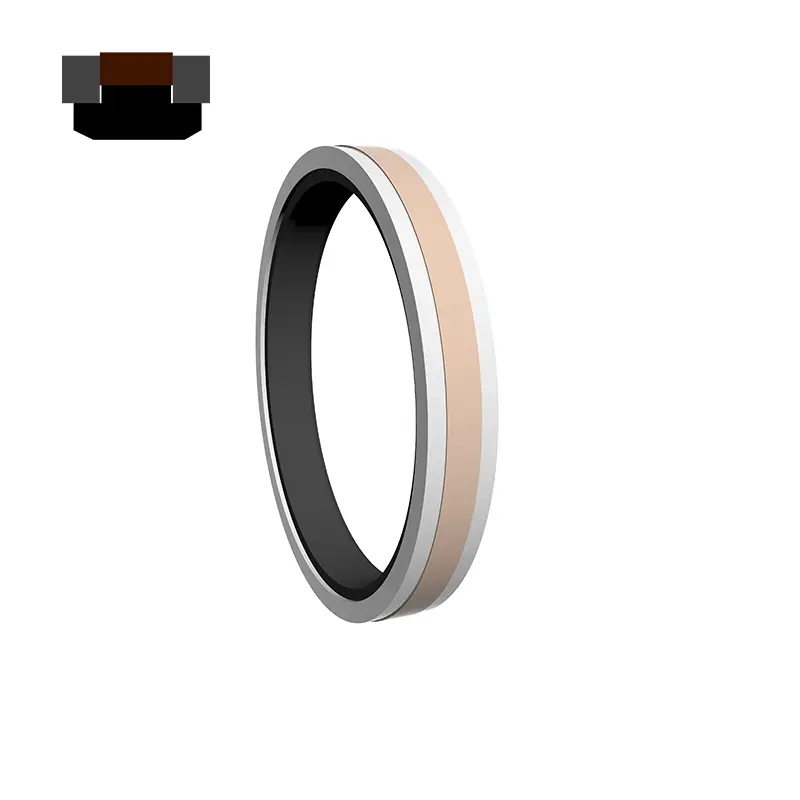

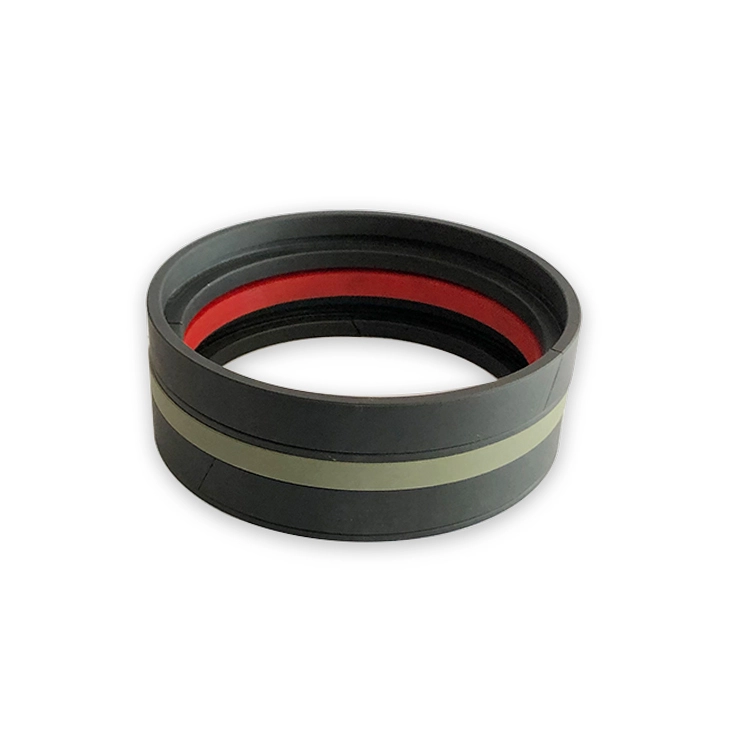

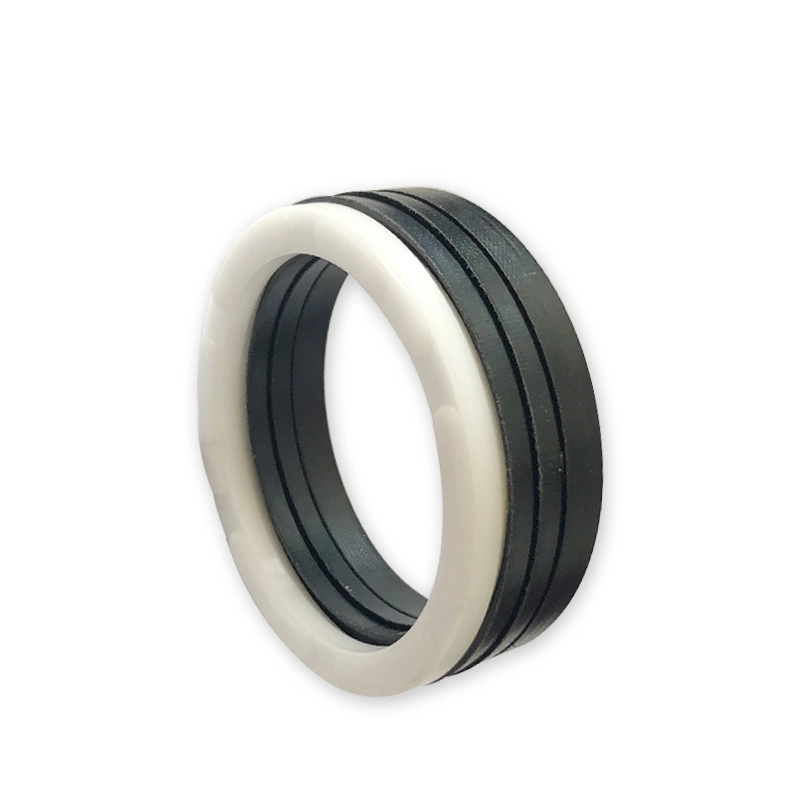

GDKK koosneb kahest juhtrõngast, kahest tugirõngast, elastsest kummirõngast ja tihendusrõngast. Juhendrõngas mängib positsioneerimist ja juhtrolli. Kinnitusrõngas mängib toetavat ja positsioneerimisrolli, elastne kummirõngas annab elastse jõu ja kompenseerib tihendusrõnga kaotust. Tihendusrõngas teeb õlisilindri siseavaga koostööd, et saada tihendusfekt, mis sobib õlisilindri kolbi kahesuunaliseks rõhu tihendamiseks. Sellel on hea tihendamise efekt isegi karmides töötingimustes. Funktsioonid:
1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;
2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;
3. kõrge eluiga saab kasutada tihendamiseks kehvades määrimistingimustes;
4. saab kasutada madala viskoossusega meediumite, näiteks vee tihendamiseks;
Suurepärane kõrge ja madala rõhu tihendamise jõudlus.

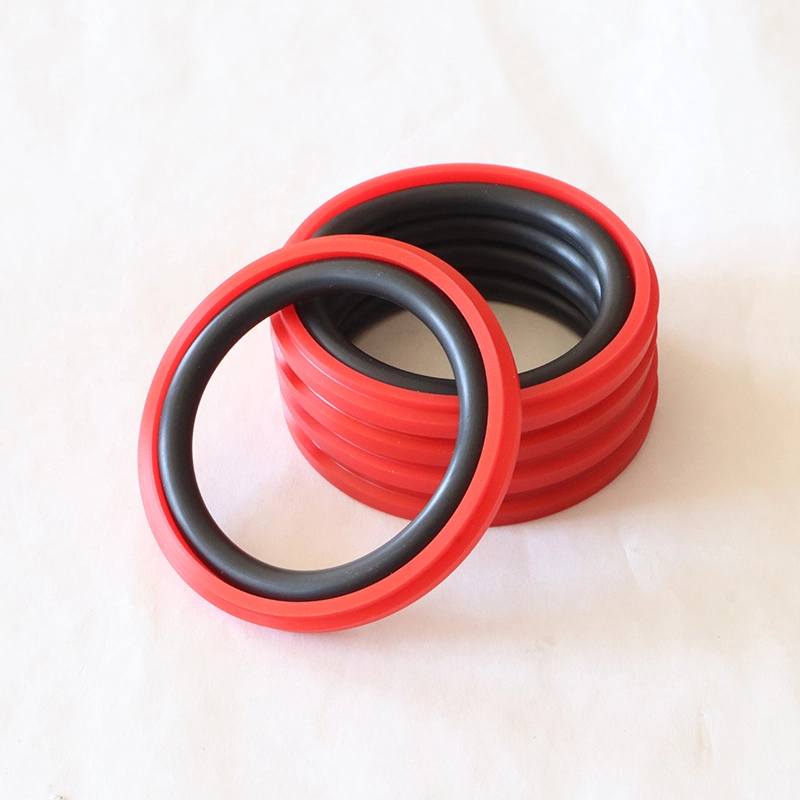

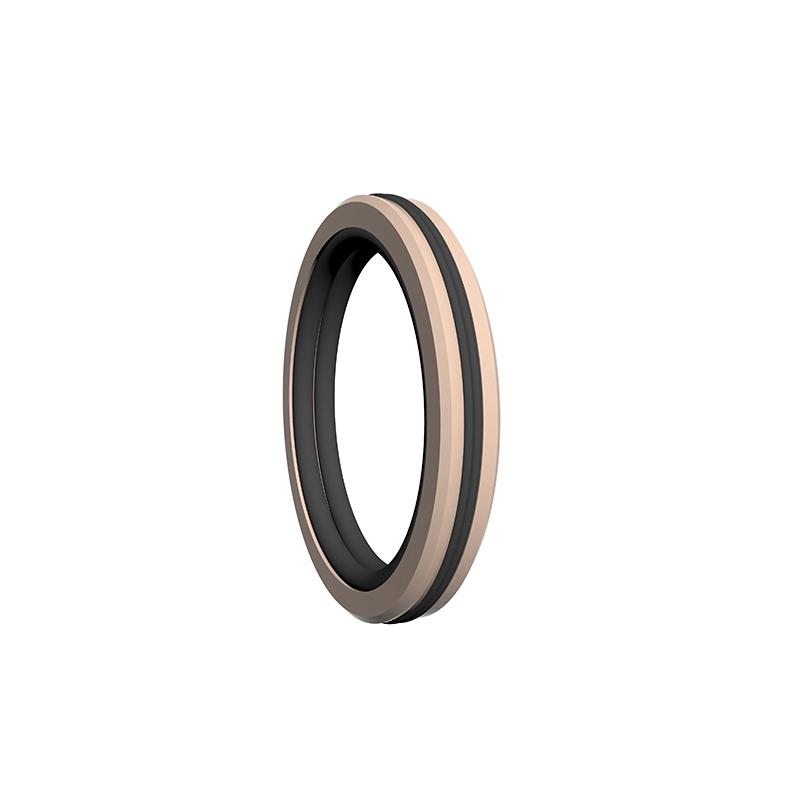

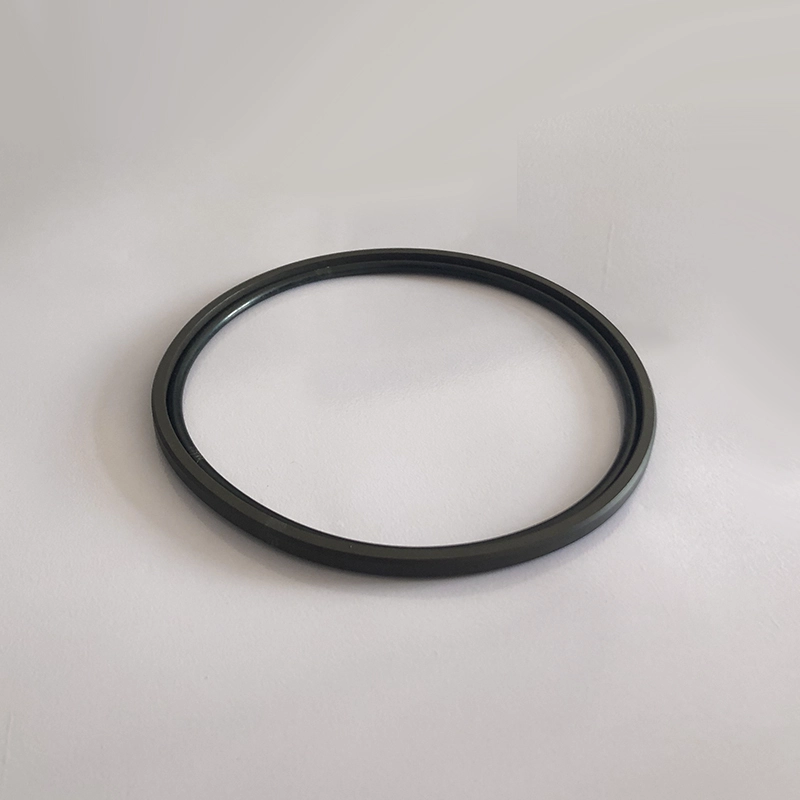

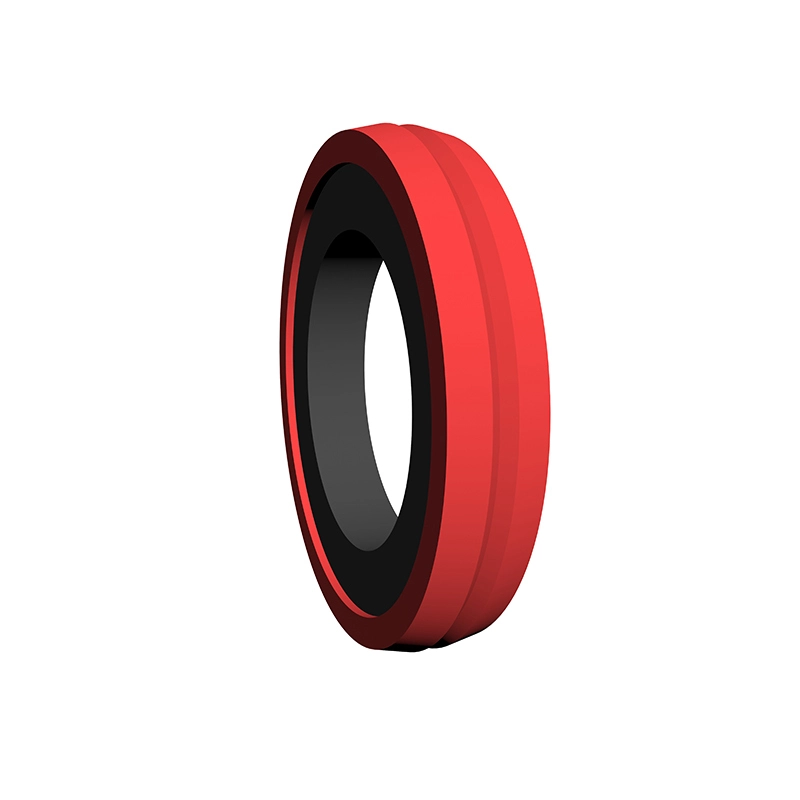

RC64 koosneb PTFE kolmnurksest tihendusrõngast ja O-rõngast kummitsüklist, mis sobib hüdrauliliseks ja pneumaatiliseks ksparalleerimiseks ühesuunalise rõhu tihendamiseks. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Kuna tihendusrõngas võtab vastu õhukese huule kujunduse, on järelkompensatsiooni võime parem, nii et tihendus jõudlus on hea. Jagatud (avatud) soone tuleks kasutada silindri läbimõõtude jaoks alla 30 mm. Funktsioonid:
1. Seda saab kasutada nii hüdrauliliseks kui ka pneumaatiliseks;
2. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;
3. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;
Väike konstruktsiooniruum, lihtne paigaldamine ja hooldus;

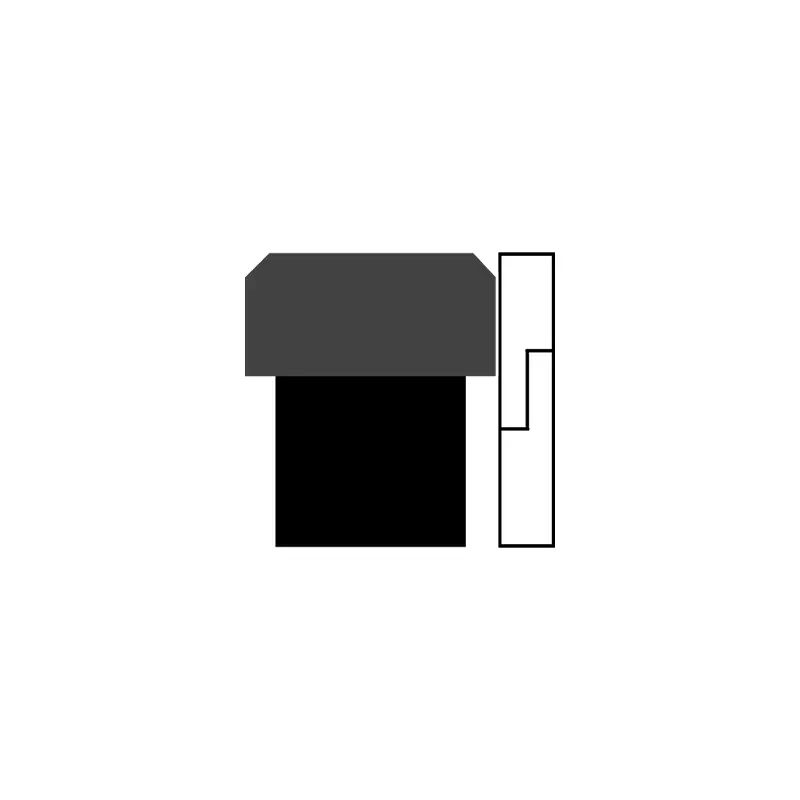

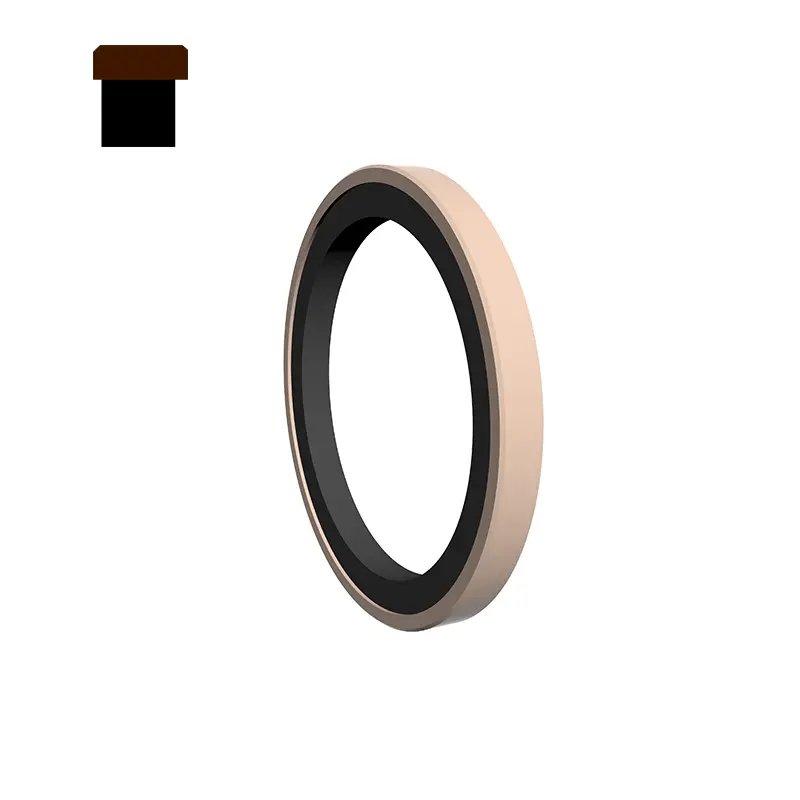

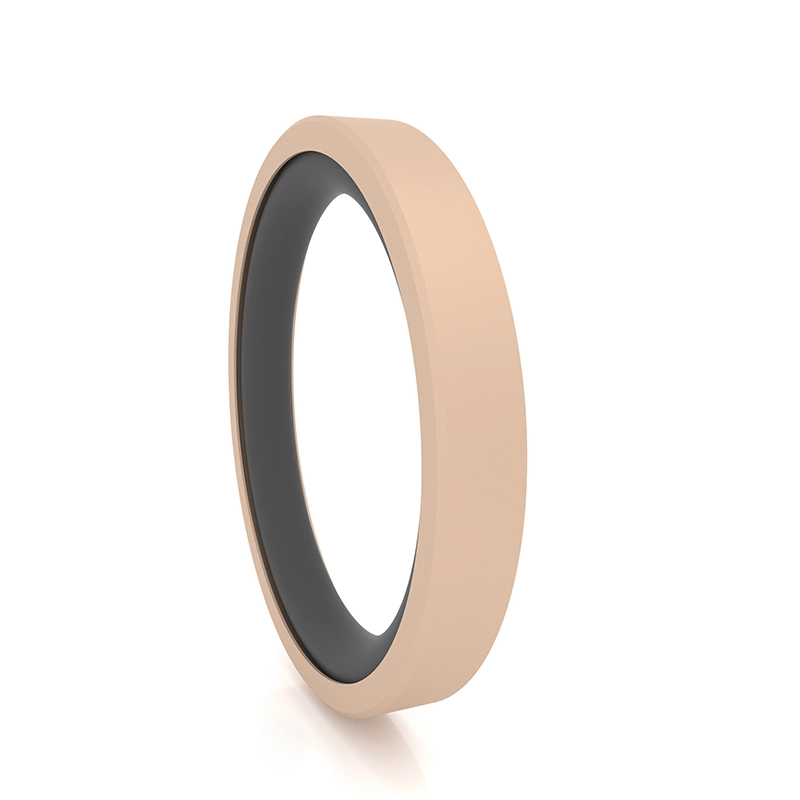

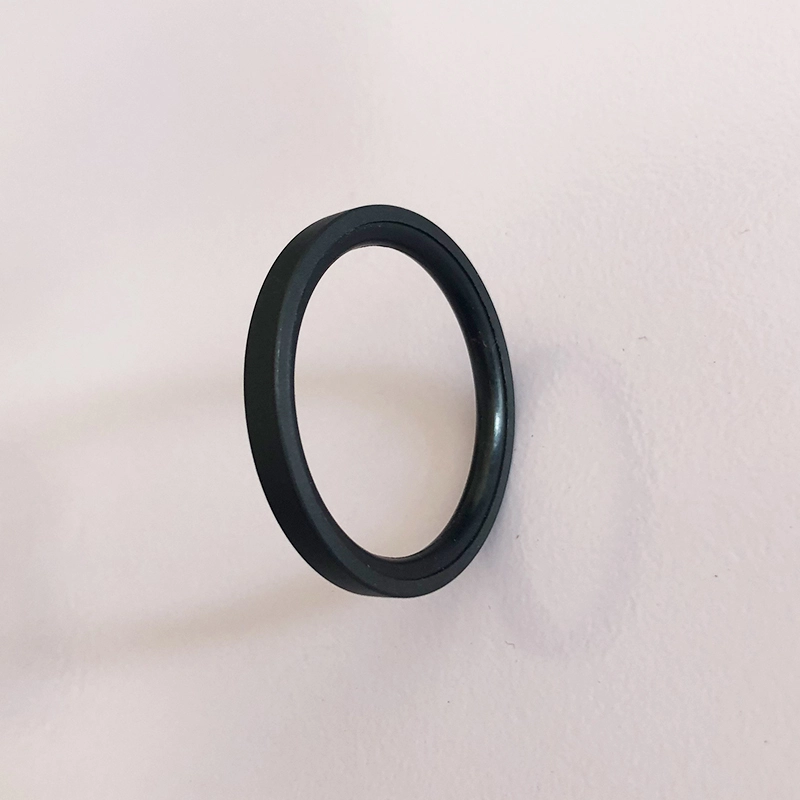

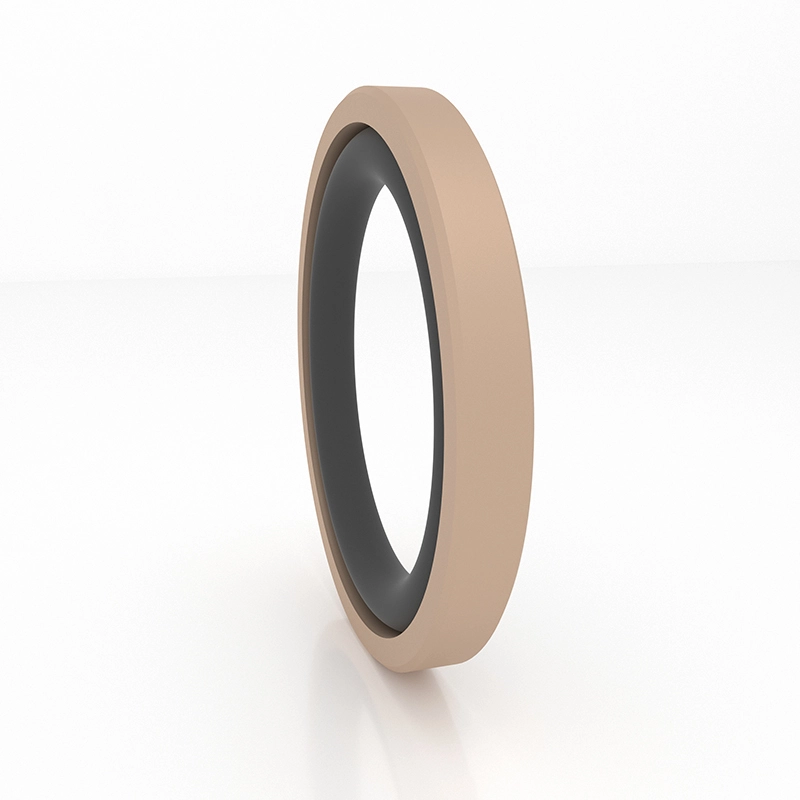

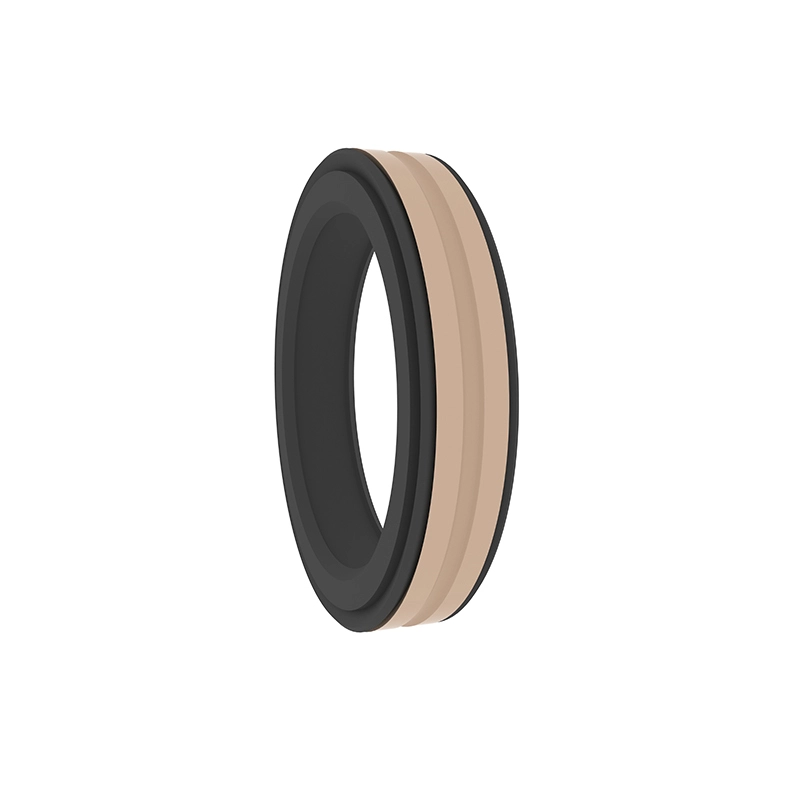

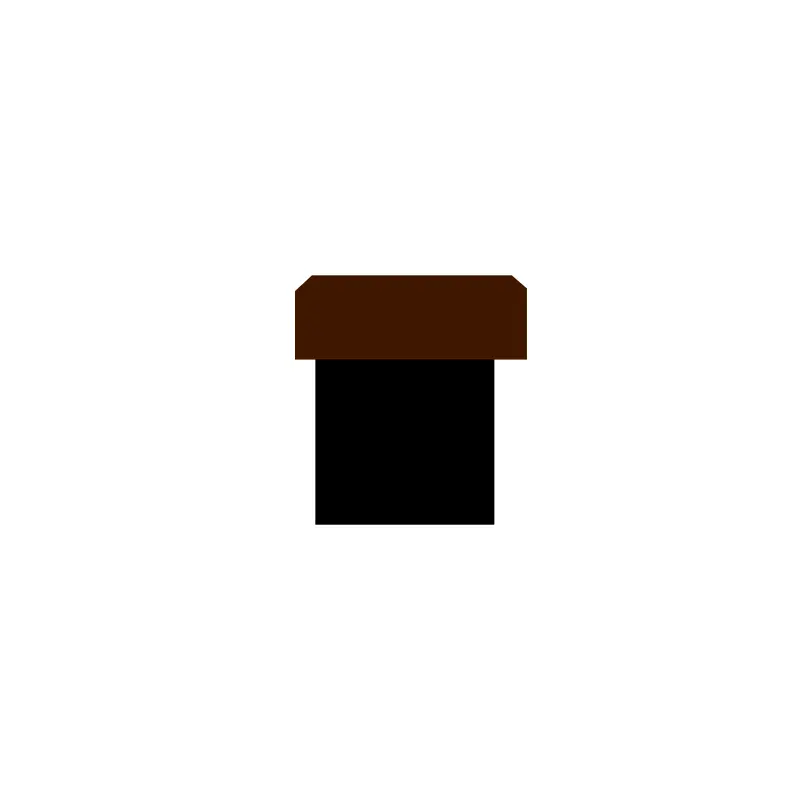

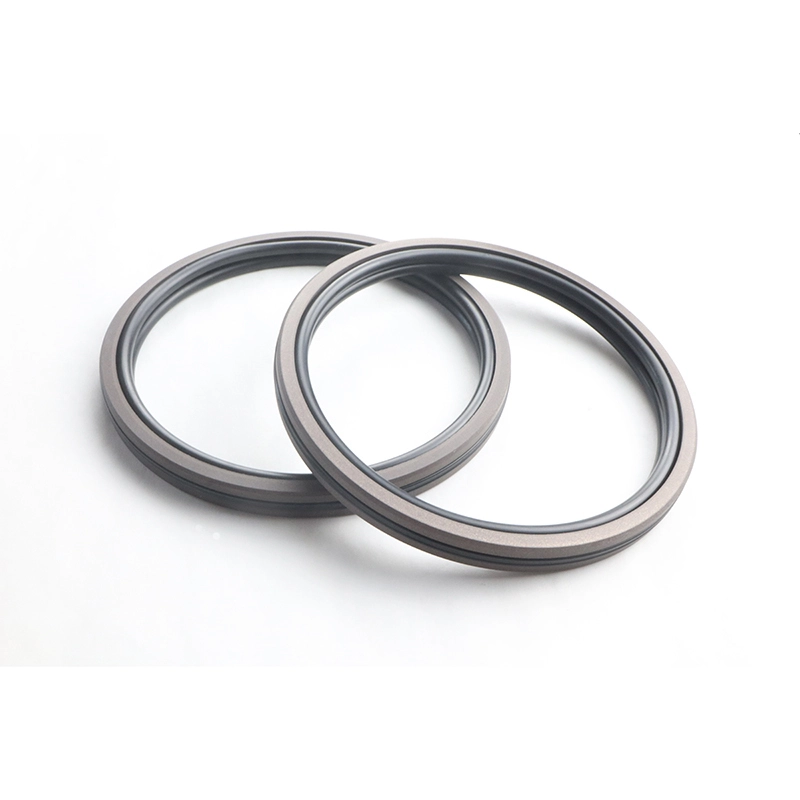

SPG on ristkülikukujulise modifitseeritud PTFE tihendusrõnga ja ristkülikukujulise kummist rõnga kombinatsioon eelkoormuseks. Sellel on hea tihendamise, madala hõõrdumise ja väikese konstruktsiooniruumi omadused.

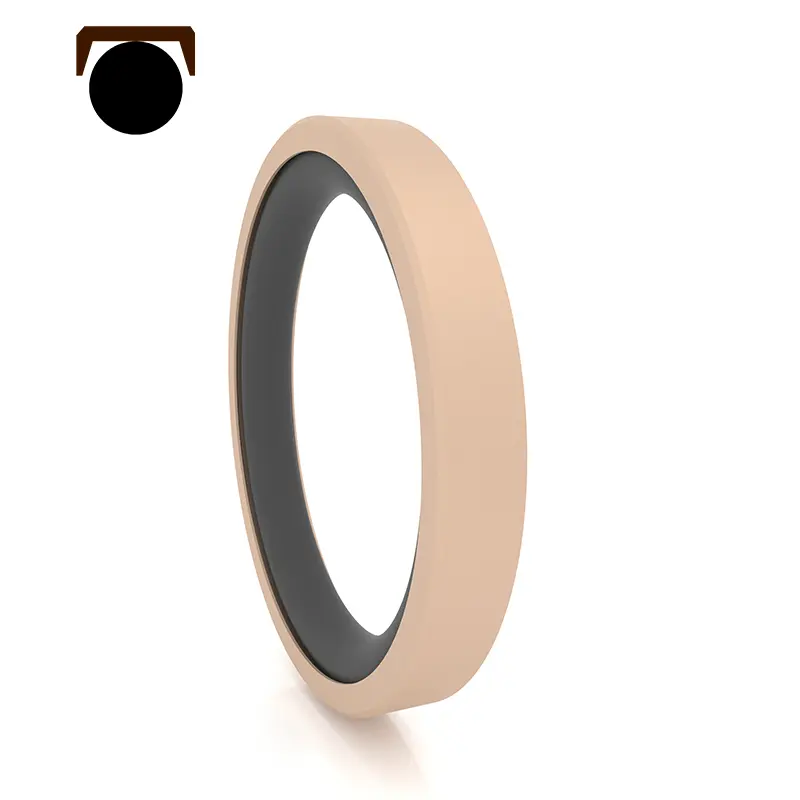

RC66 on ristkülikukujulise modifitseeritud PTFE tihendusrõnga ja O-rõnga kombinatsioon eelkoormuseks. Sellel on hea tihendamise, madala hõõrdumise ja väikese konstruktsiooniruumi omadused. See sobib kiirete õli silindrite või silindrite jaoks. RC67 koosneb täidetud PTFE ristkülikukujulisest tihendusrõngast, kahest kinnitusrõngast ja heterogeensest elastomeerist, mis sobib hüdrauliliseks kolb -kahesuunalise rõhu tihendamiseks. Elastomeer tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Kinnitusrõngas kaitseb tihendusrõnga ja sellel on hea tihendamise efekt isegi karmides töötingimustes. Funktsioonid:
1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;
2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;
3. kõrge eluiga saab kasutada õlivabade määrdetihendite jaoks;
4. saab kasutada madala viskoossusega meediumite, näiteks vee tihendamiseks;
5. Suurepärane kõrge ja madala rõhu tihendamise jõudlus.

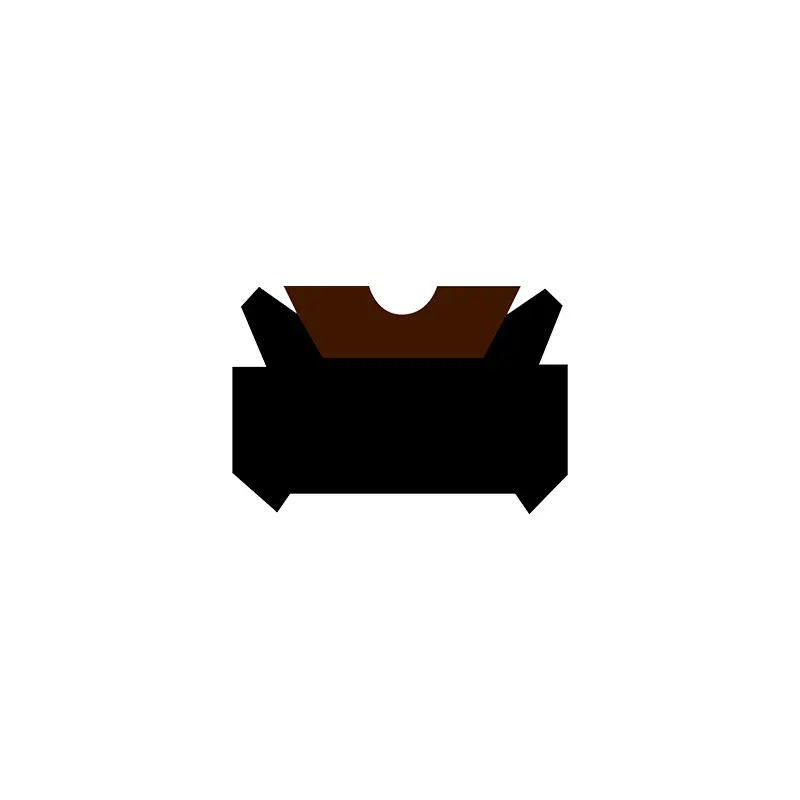

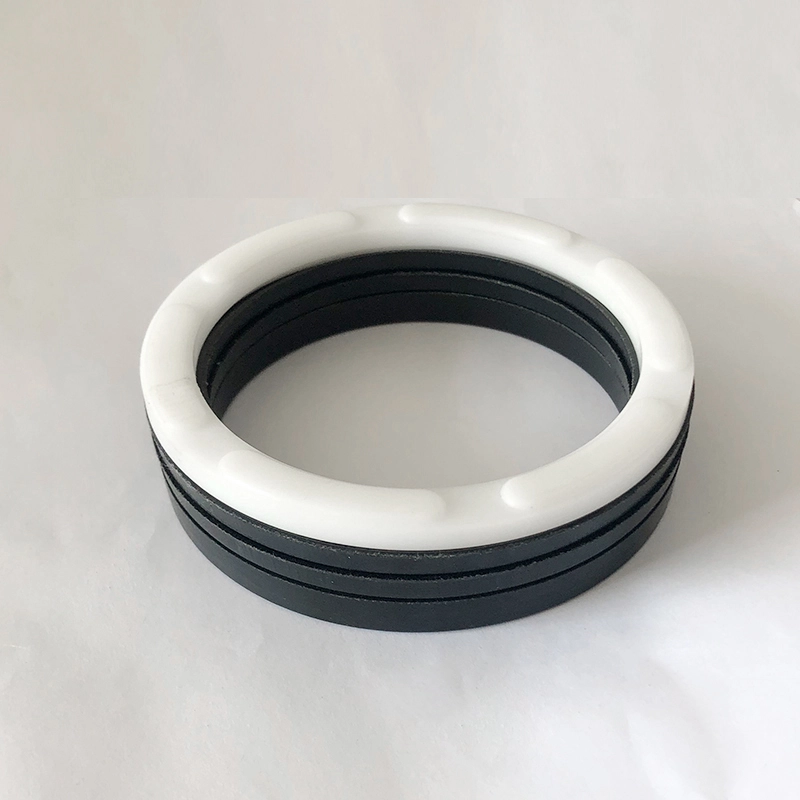

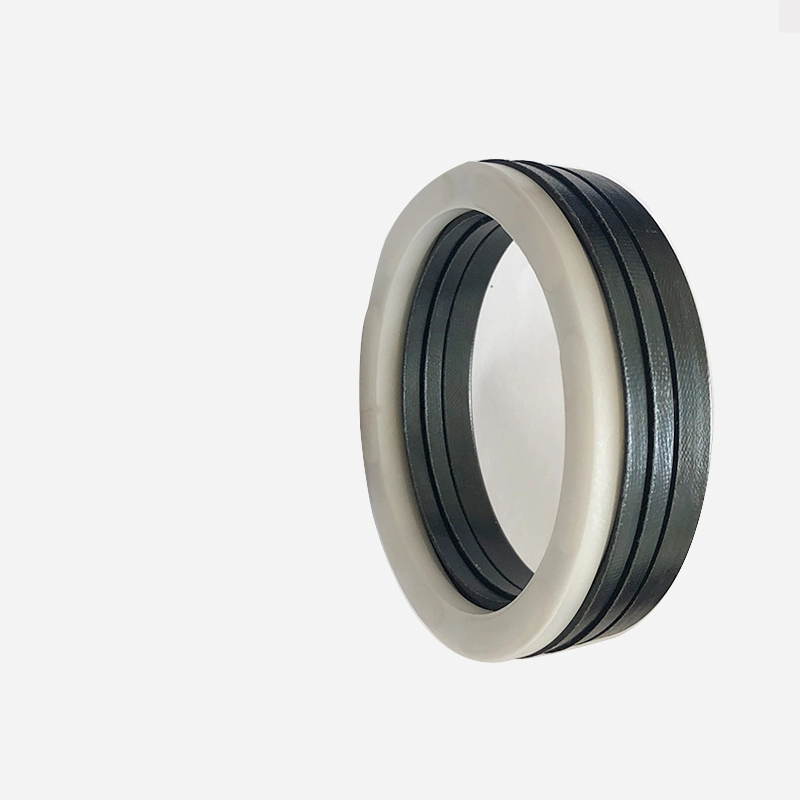

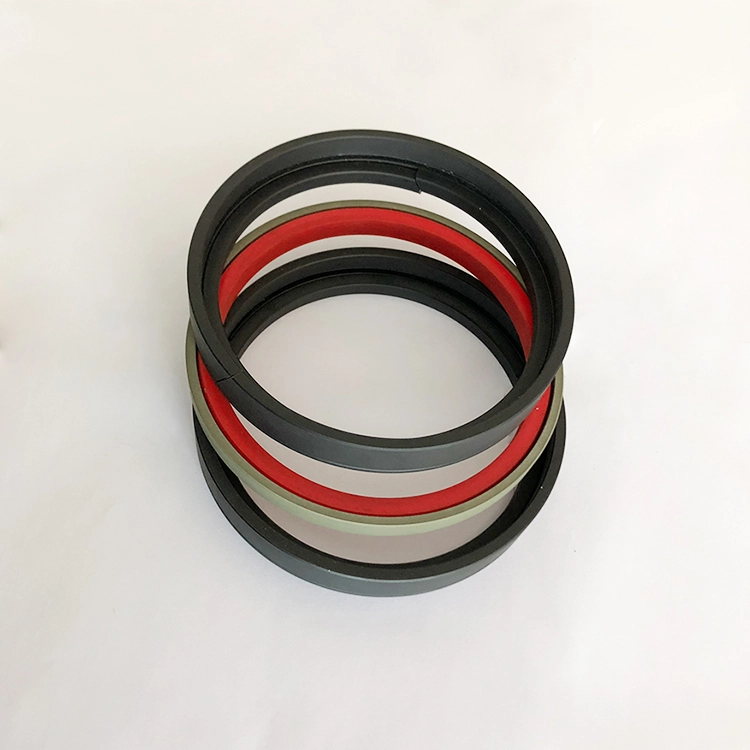

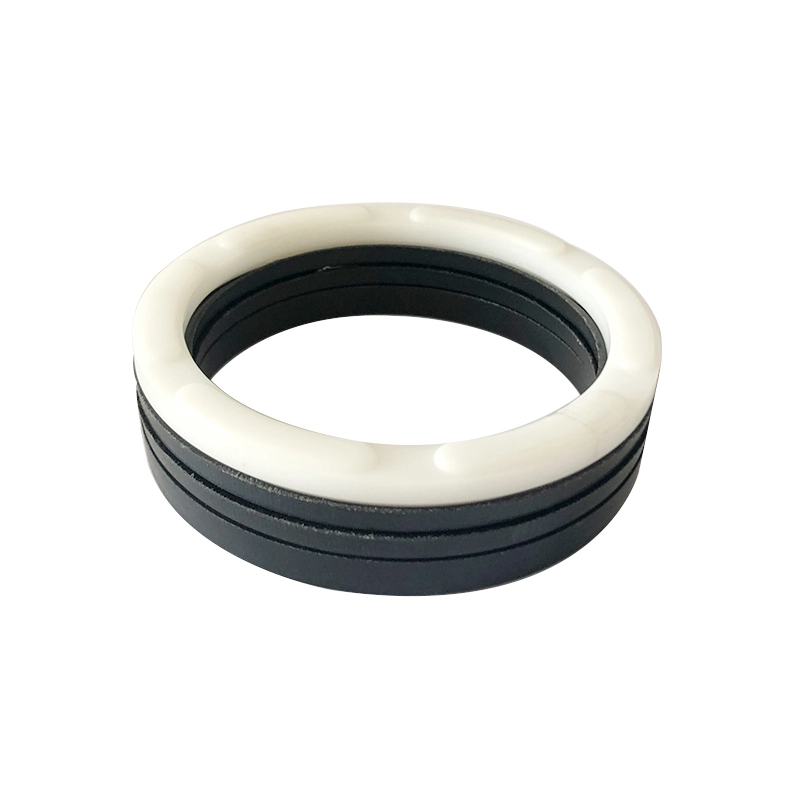

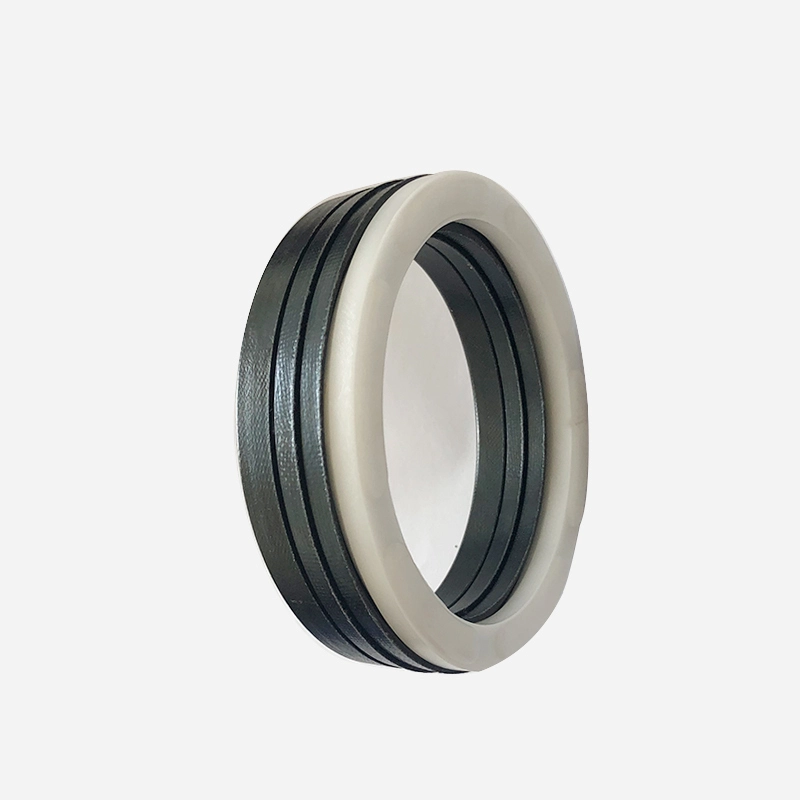

RCEK koosneb V-kujulistest tihendusrõngastest, rõhurõngast ja tugitsõngast ning sobib hüdrauliliseks kspergeerivaks liikumiseks ühesuunalise rõhu tihendamiseks. Rasm, mis ühildub tihendusmaterjaliga, tuleb paigaldamise ajal rakendada. Seda ei saa paigaldada integreeritud (suletud) soone. Seda kasutatakse kolbitihendite jaoks keskmise ja raske koormusega. Funktsioonid:
1. Saadaval on mitmesuguseid materjale, mida saab optimaalselt kohandada vastavalt erinevatele eesmärkidele;
2. Seda saab kasutada karmides töötingimustes ja see sobib peaaegu kõigis meediumites ja karmides tingimustes;
3. Sellel on pikk tööiga ja seda saab kasutada õlivabade määrdeainete tihendite jaoks (mõistlik materjali valik);
4. Tihendus jõudlust saab reguleerida ja aksiaalse suurust saab reguleerida, lisades või eemaldades V-kujulised tihendusrõngad;
See võib tõhusalt töötada ka siis, kui tihenduspinna kvaliteet on halb.

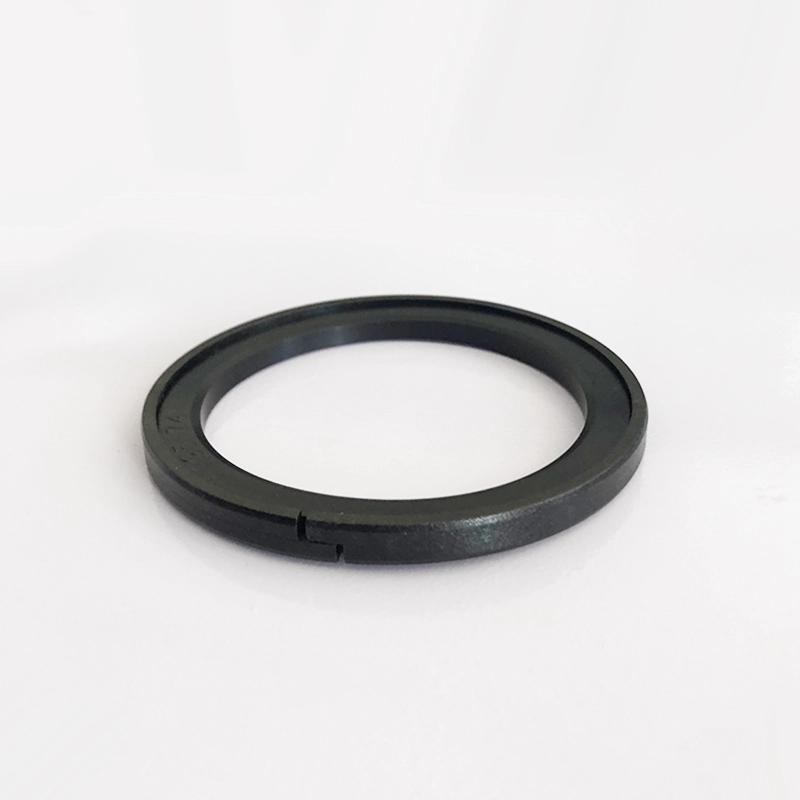

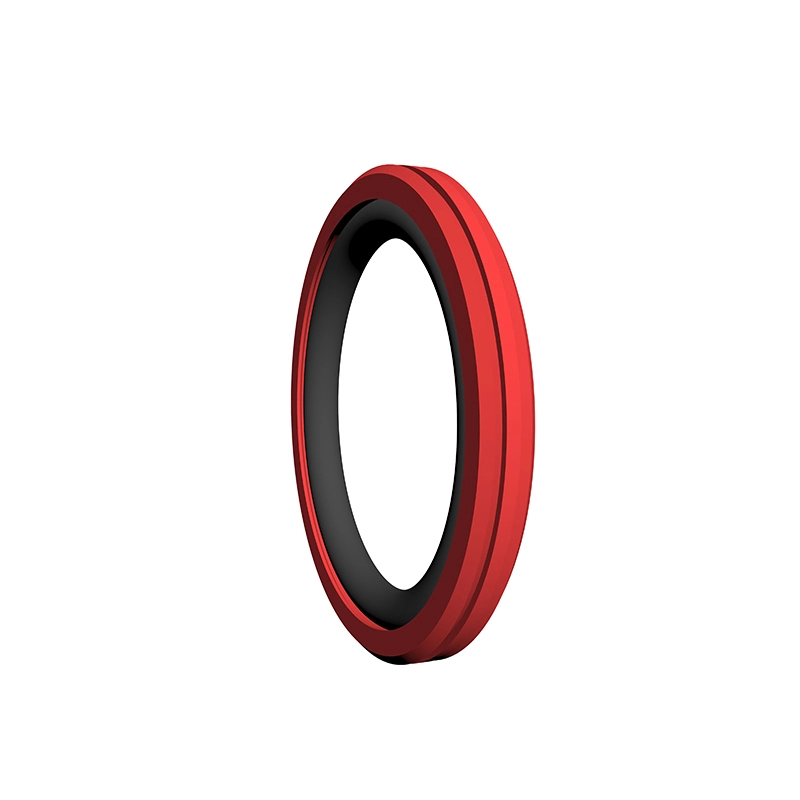

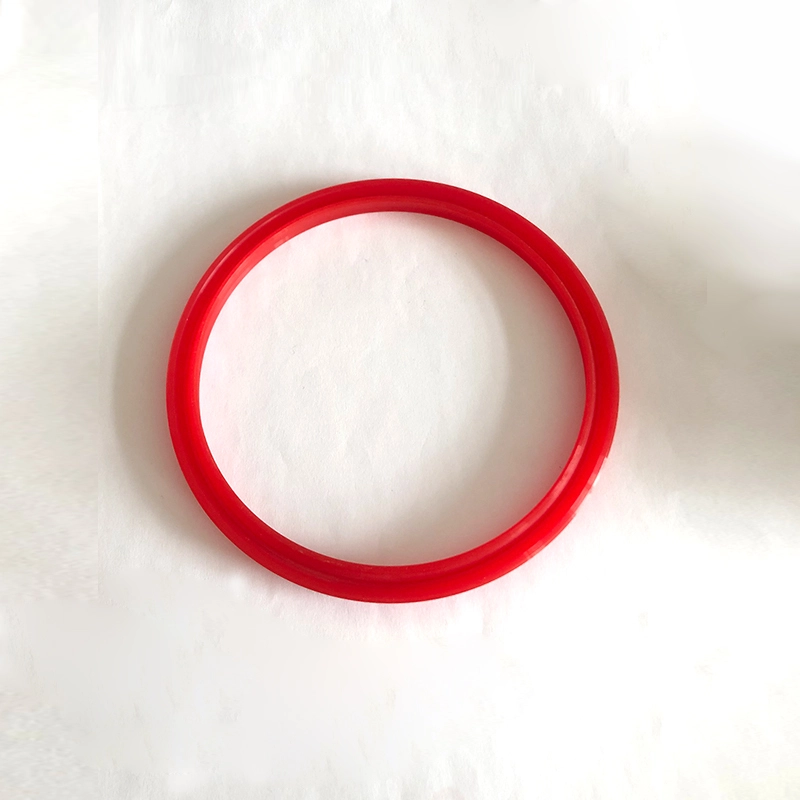

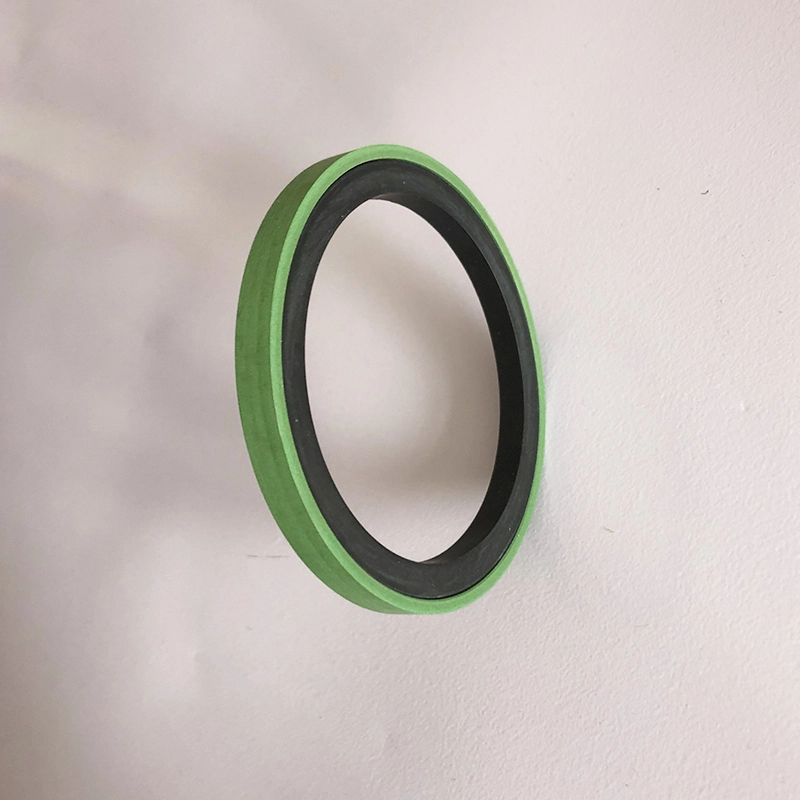

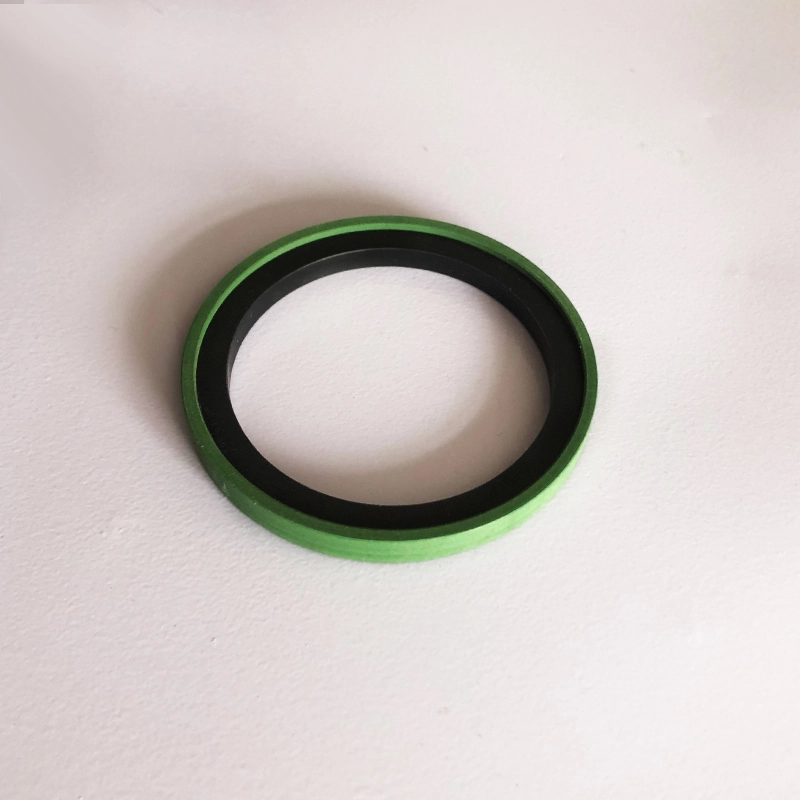

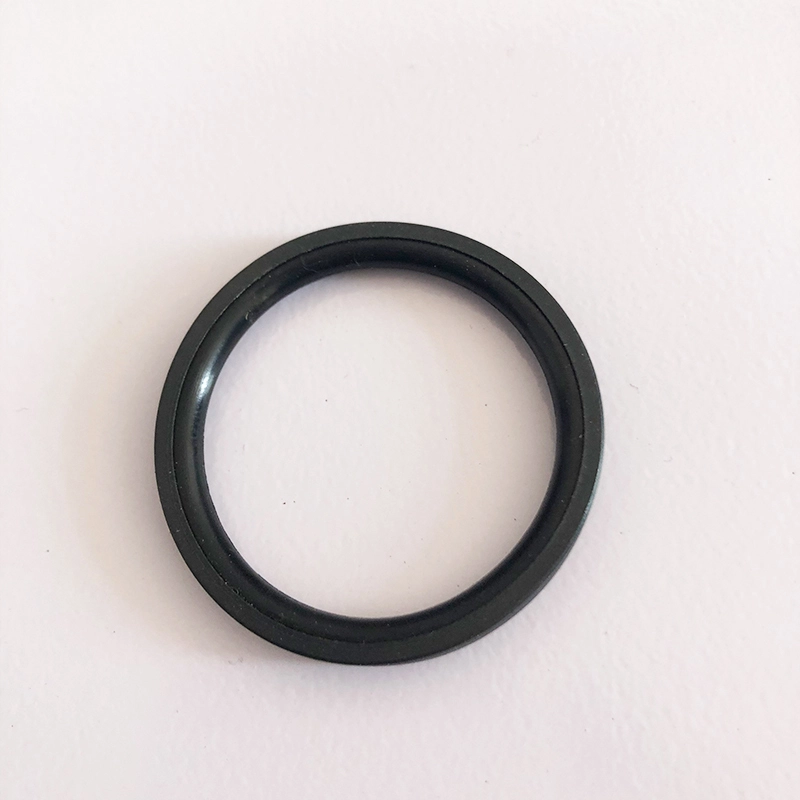

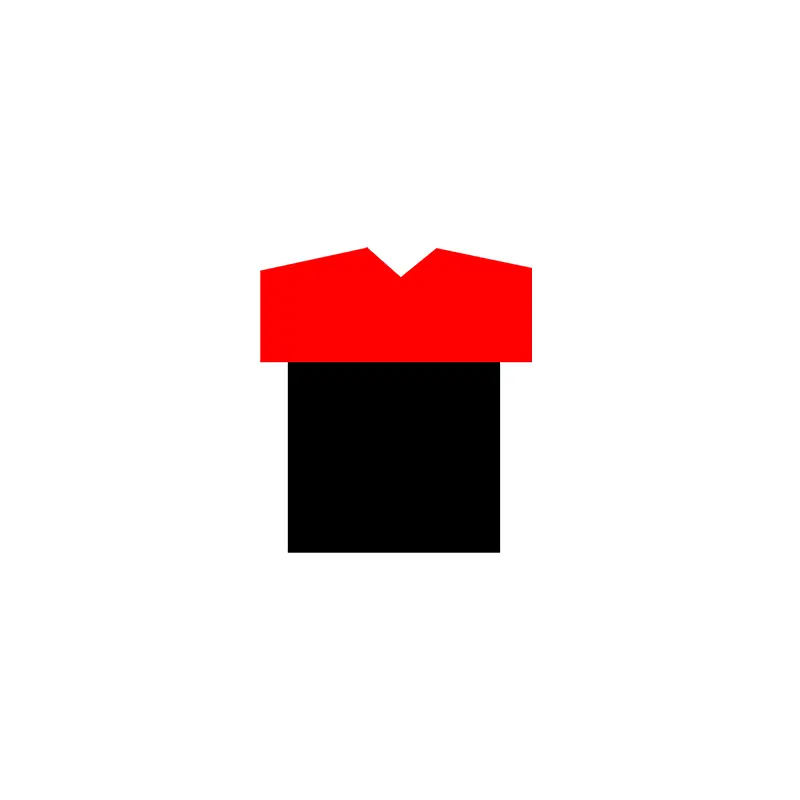

RCKR koosneb PU tihendusrõngast ja ristkülikukujulisest kummirõngast, mis sobib hüdrauliliseks kolb -liikumise kahesuunaliseks tihendamiseks. See on Glyd Ring Products täiendav toode, millel on parem tihendus- ja surveinimese võime kui Glyd Ring, ja seda saab paigaldada ilma paigaldusriistade abita. Selle omadused:
1. hea dünaamiline ja staatiline tihendamise jõudlus;
2. Parem madalrõhu tihendamise jõudlus kui glyd-rõngas ja seda saab paigaldada ilma paigaldusriistadeta;
3. madal hõõrdumine, väike lähtetakistus ja sujuv liikumine;
4. pikka eluiga saab kasutada õlivaba määrdetihendi jaoks;
5. Võib kasutada kahesuunalise rõhu tihendamiseks;
Paigaldamissoon vastab standardile ISO7425/1.

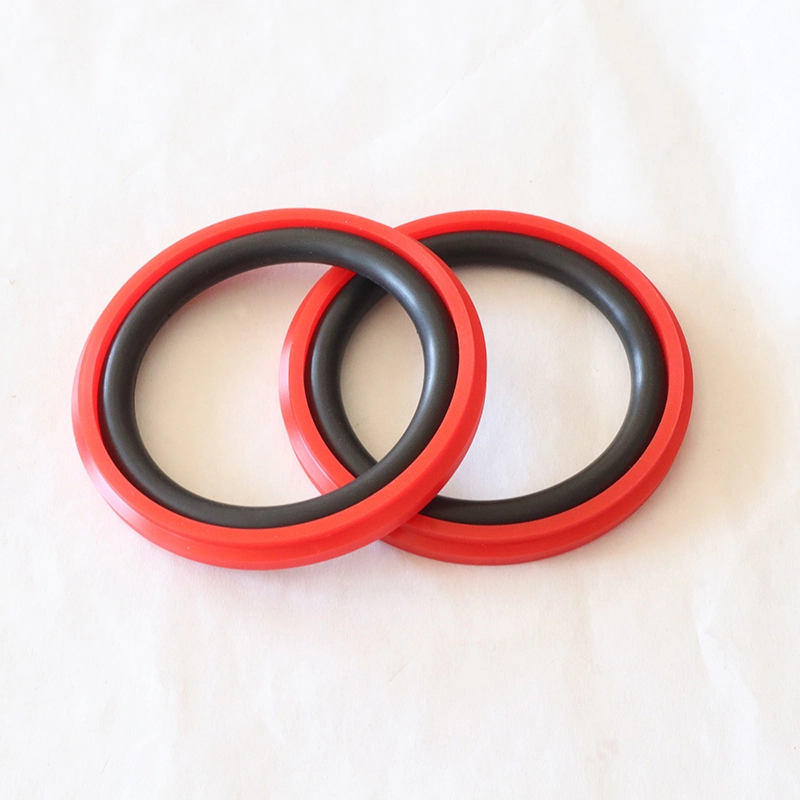

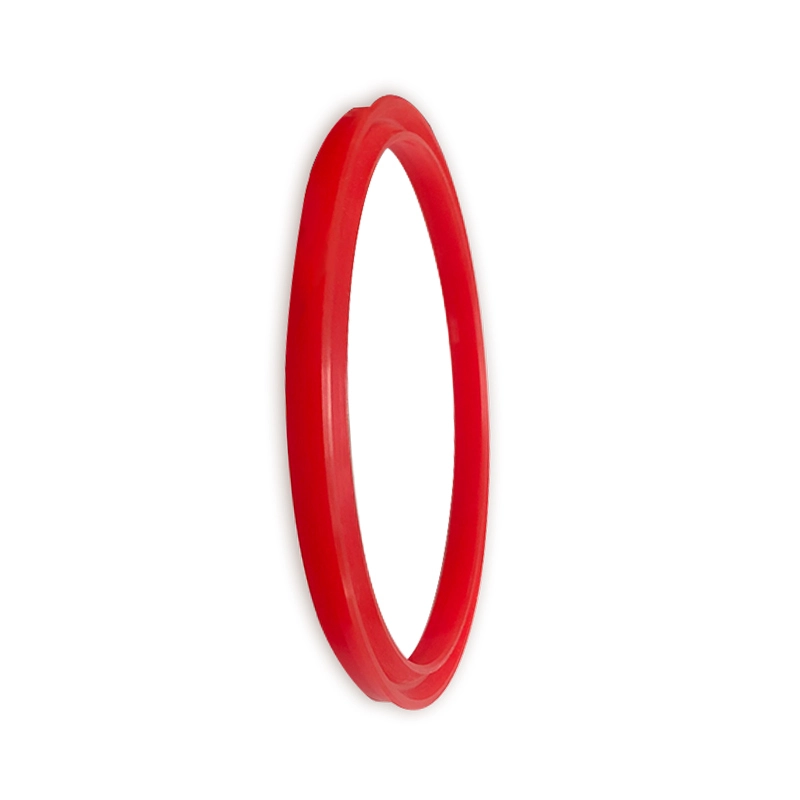

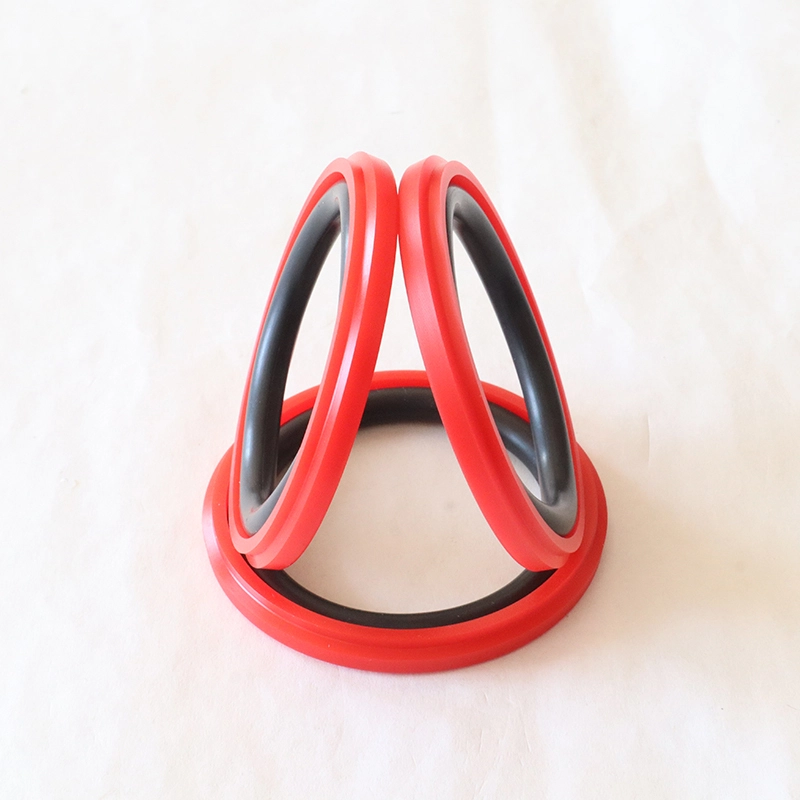

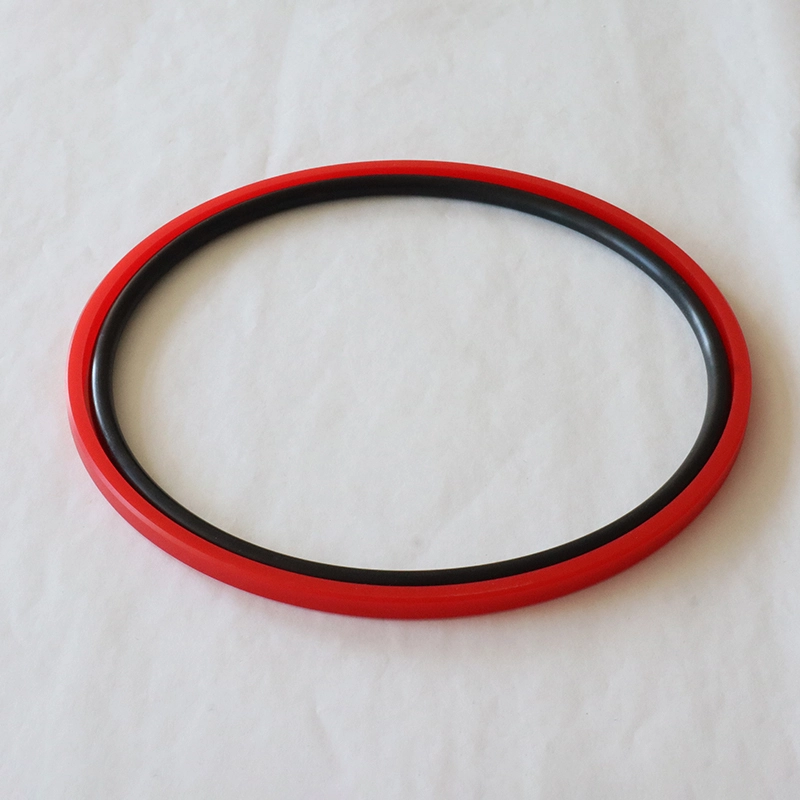

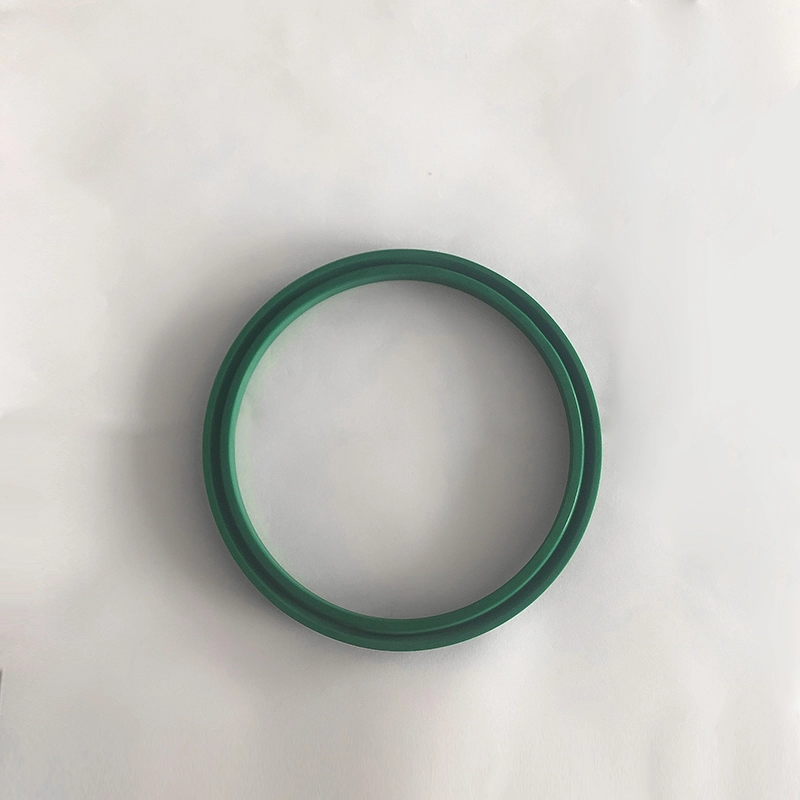

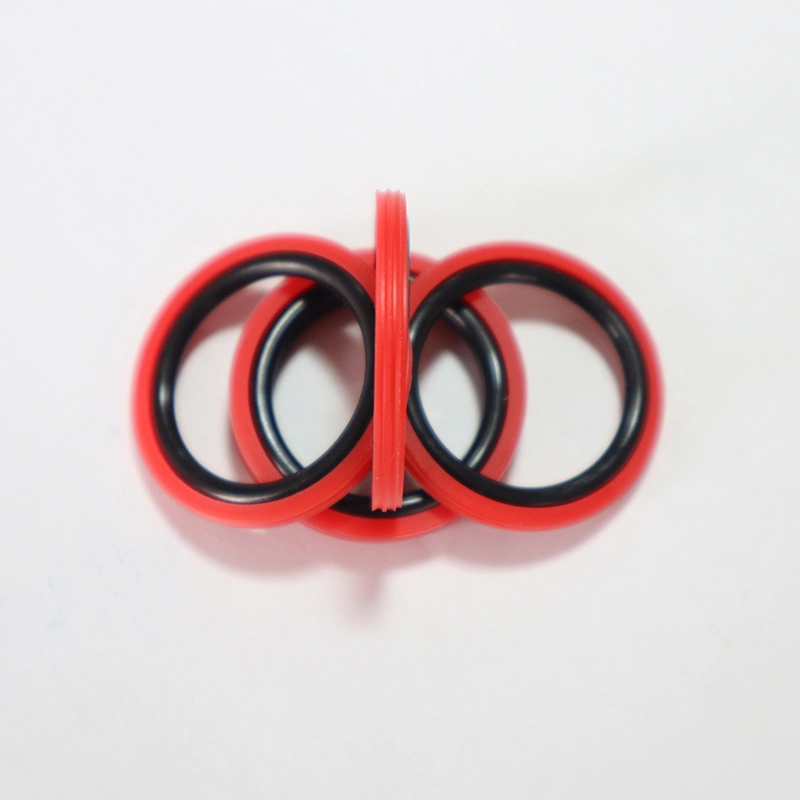

RPW koosneb spetsiaalsest PU-tihendusrõngast ja O-kujulisest kummitsüklist, mis sobib hüdrauliliseks kolb-liikumise kahesuunalise rõhu tihendamiseks. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Seda kasutatakse tavaliselt koos juhtrõngaga. Funktsioonid:
1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, hiiliv puudumine;
2. väga kõrge rõhu stabiilsus rõhu ja karmide tingimustes;
3. hea tihendamise jõudlus nii kõrge kui ka madala rõhu korral;
Installimiseks pole paigaldamistööriistu vaja.

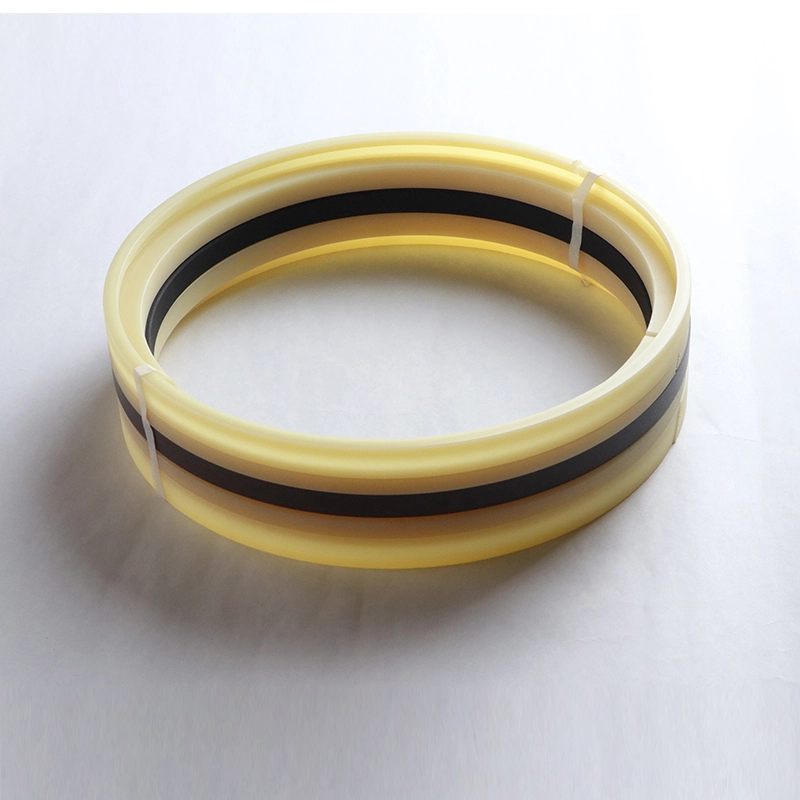

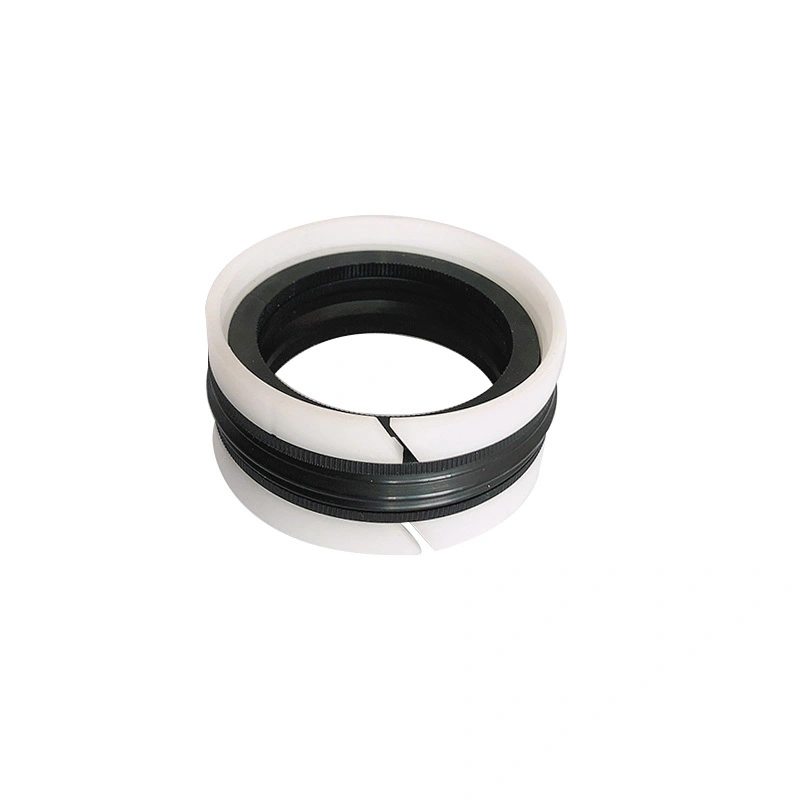

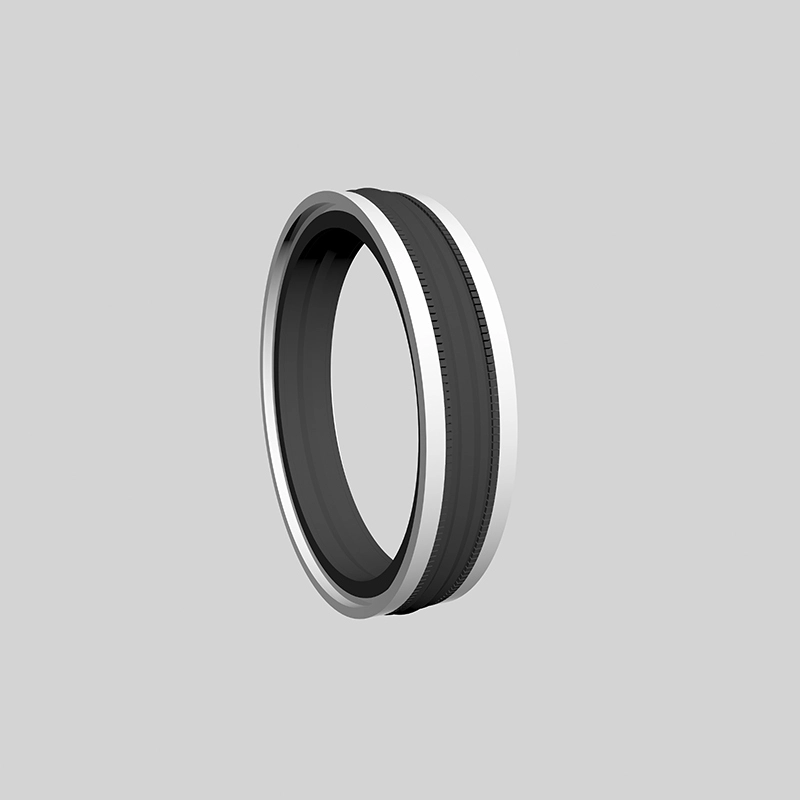

TDA ja TDMA koosnevad spetsiaalse kujulisest kummist (või polüuretaanist) elastomeerist ja modifitseeritud PTFE tihendusrõngast ning neil on hea tihendamise, pika eluea, madala hõõrdumise, hiiliva jms omadused jne. TDA sobib kolvonite ühesuunalise rõhu tihendamiseks. TDMA sobib kolbide kahesuunaliseks rõhu tihendamiseks.

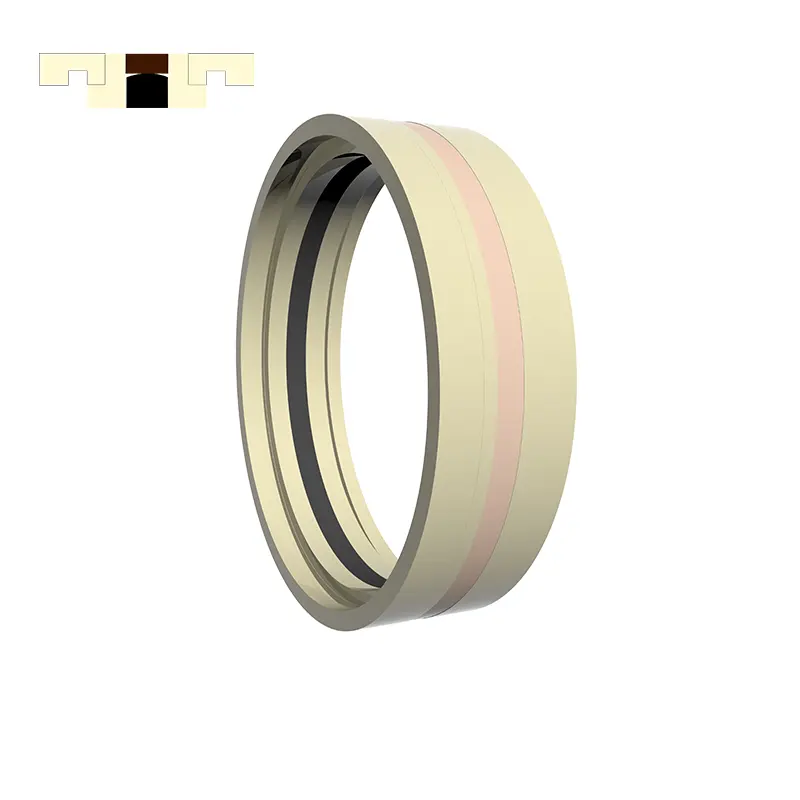

GGDA koosneb PTFE-ga täidetud tihendusrõngast, kahest L-kujulisest plastist tugirõngast ja elastsest jõu O-rõngast, hea tihendamise, pika eluea, madala hõõrdumise, hiiliva ja muude omadusteta. Sobib kolvi kahesuunaliseks rõhu tihendamiseks.

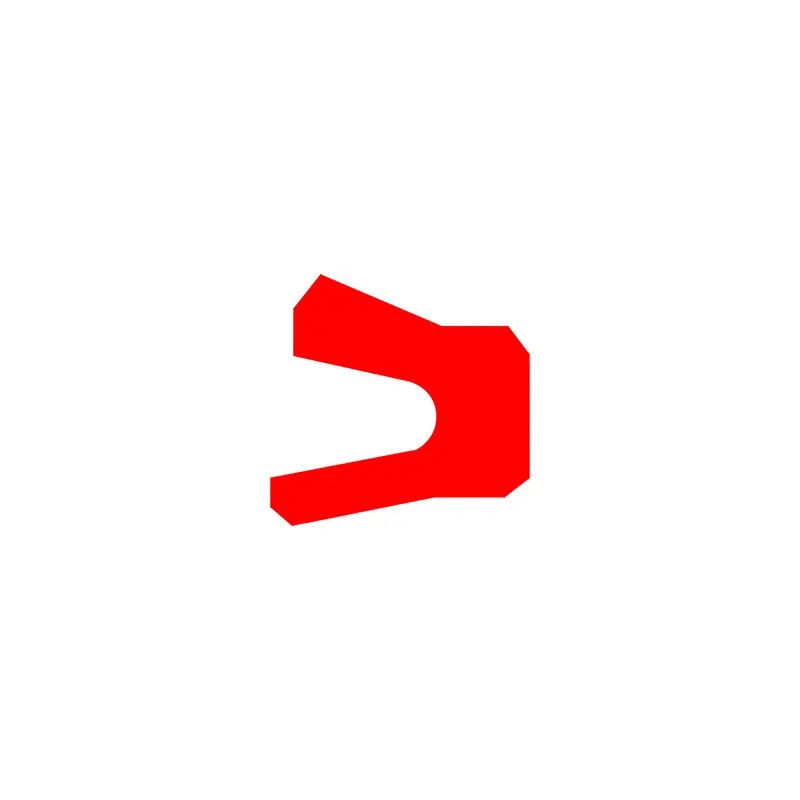

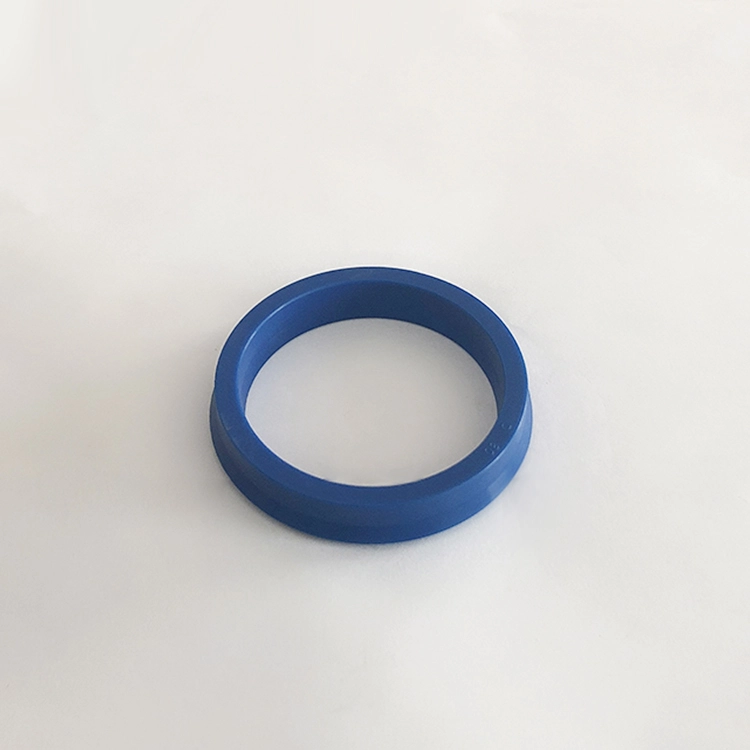

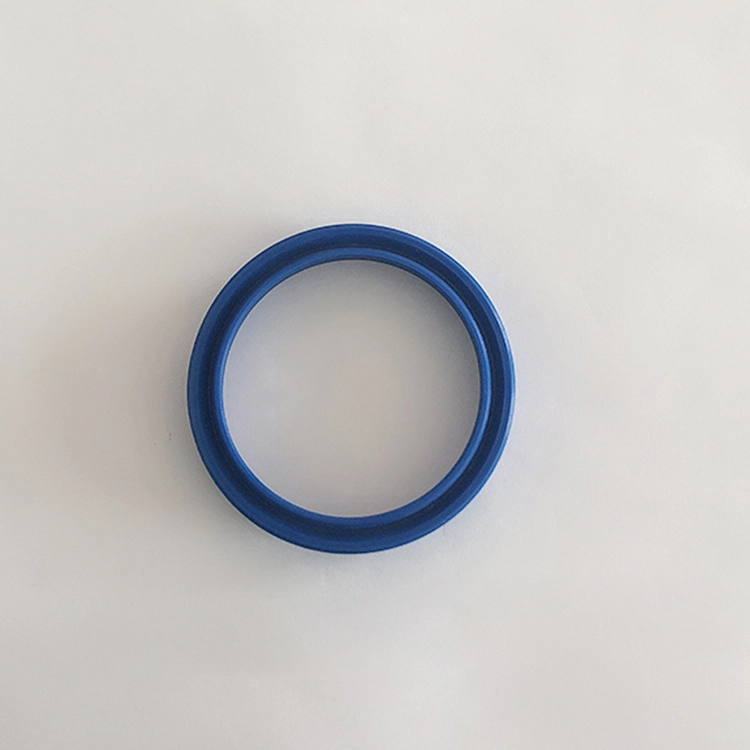

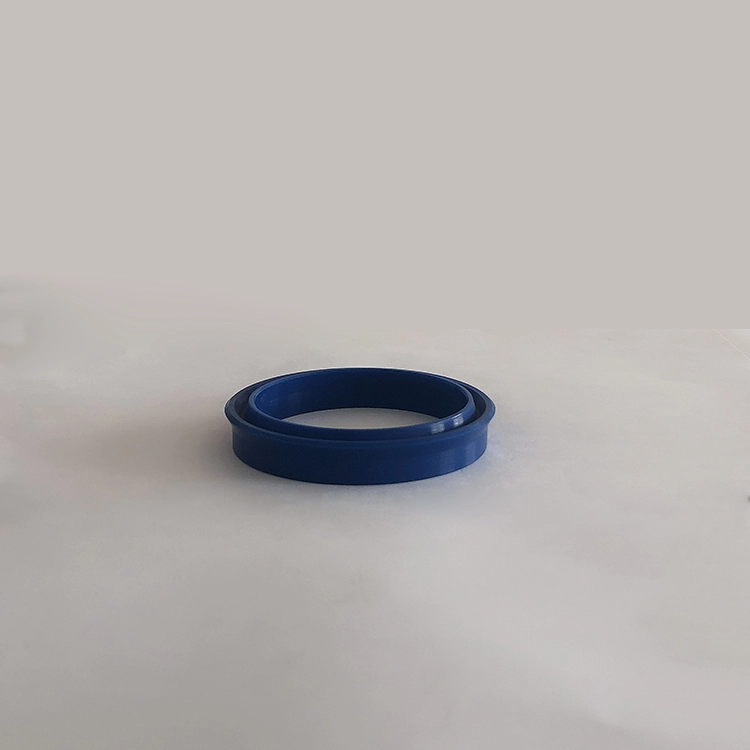

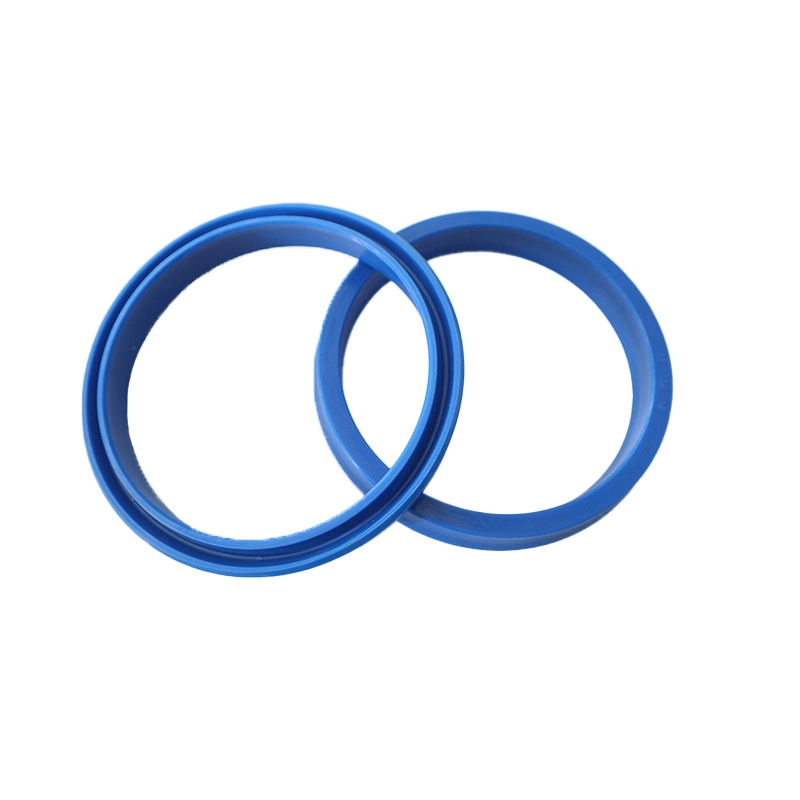

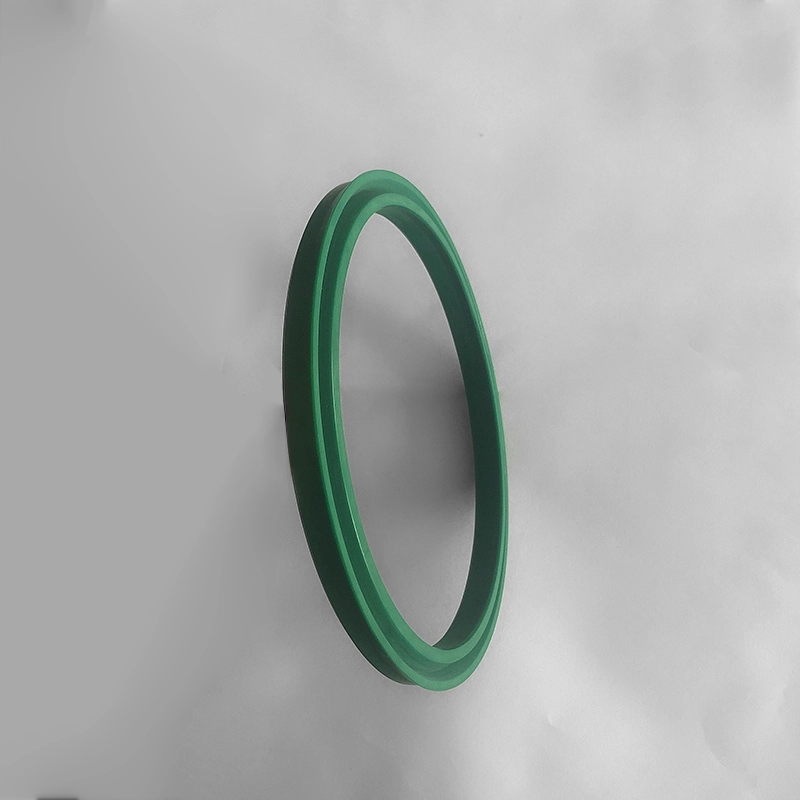

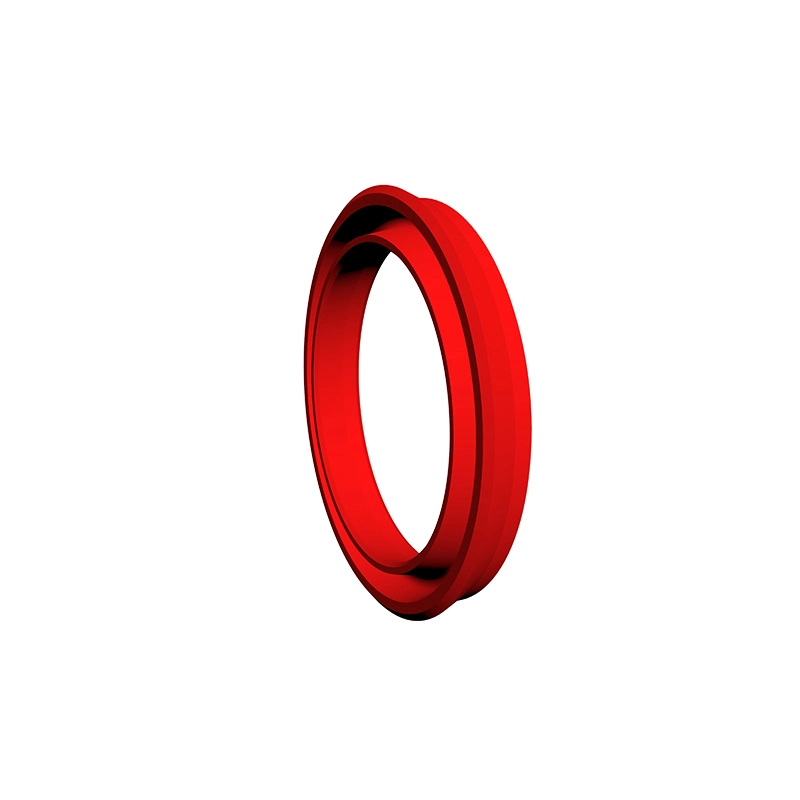

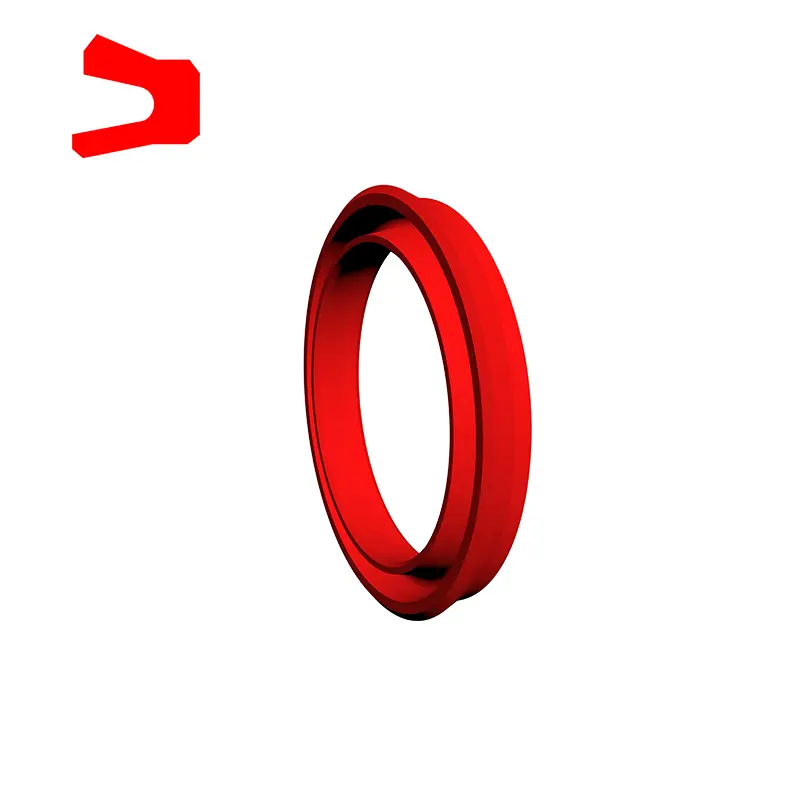

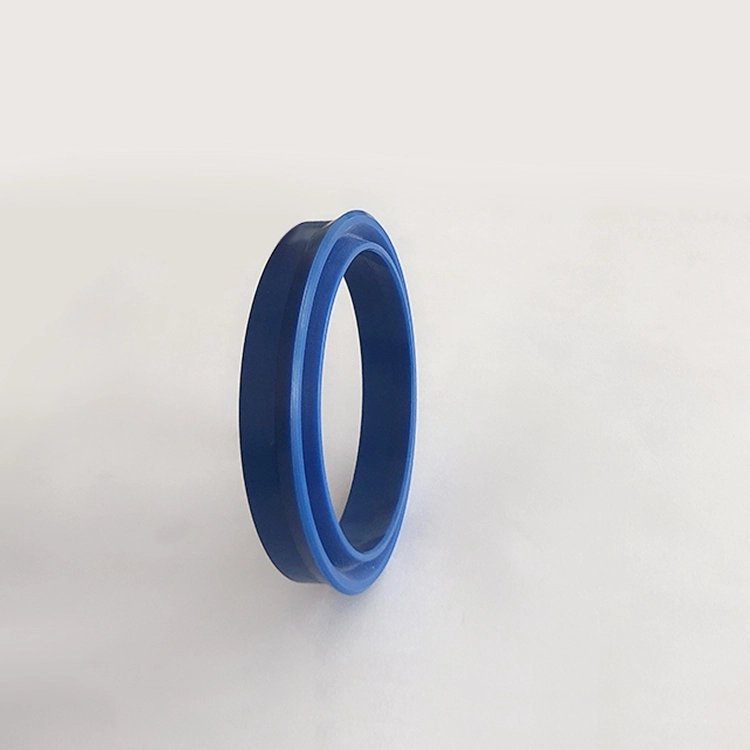

RCUP tihendusrõngas on asümmeetriline tihend, mida kasutatakse spetsiaalselt kolvil, mis sobib hüdrauliliseks kolb-liikumiseks ühesuunaliseks tihendamiseks ja hea tihendusega. Soone vastab ISO5597 standardile. Yxd-tüüpi võlli tihendusrõngas on asümmeetriline tihend, mida kasutatakse spetsiaalselt kolvil, mis sobib hüdrauliliseks kolb-liikumiseks ühesuunalise tihendamiseks ja hea tihendus jõudlusega. Kui seda kasutatakse alla 12 ~ 32MPa, on kannal vajalik kinnitusrõngas. Soone vastab JB/ZQ4265-97 standardile. Funktsioonid:
1. Kehtekoormuste ja keskmise koormuse korral rakendatav;
2. Hea tihendamise jõudlus nii kõrgsurve kui ka madala rõhu tihendamiseks;
3. Saadaval on mitmesuguseid materjale, millel on laiem meediumikindlus;
4. Lihtne struktuur ja lihtne paigaldamine ja hooldus.
Tooteomadused ja rakendused:
Maalalalalalalterjali valik:
RC61, RC62
1. O-rõngaste materjalid võivad olla: R01 nitriilkumm (NBR), R02 Fluororubber (FKM) jne.
2. tihendusrõnga materjalid: standardmaterjal PTFE3, muud valikulised materjalid PTFE2, PTFE4, PU, PU, PU, PU, PTFE4, PTFE4,
Ok
1. sobiva ristkülikukujulise tsükli materjal: R01 nitriili kumm
2. tihendusrõnga materjal: komposiittermoplastiline materjal.
RC63, RC64, SPG, RC66, AQ, AQF
1. O-rõngaste materjalid võivad olla: R01 nitriilkumm (NBR), R02 Fluororubber (FKM) jne.
2. tihendusrõnga materjalid: standardmaterjal PTFE3, muud valikulised materjalid PTFE1, PTFE2, PTFE4.
Kdas, TPM
1. sobivad kummirõnga materjal: R01 nitrili kumm
2. kinnitusrõnga materjal: nailon PA/polüoksümetüleen POM
3. juhtrõngas: nailon PA/polüoksümetüleen POM/polütetrafluoroetüleen PTFE
Gdkk, RC67
1. Saadaolevad elastomeeri materjalid: R01 nitriilkumm (NBR), R02 Fluorobber (FKM) jne.
2. tihendusrõnga materjal: standardmaterjal PTFE3, muud valikulised materjalid PTFE2, PTFE4.
3. Rõnga materjal: POM/PA/PTFE, PTFE materjali kasutatakse siis, kui temperatuur ületab 100 kraadi.
Rcek
1. pressirõnga materjal: polütetrafluoroetüleen, nitriilikapp, fluorobberripp, nailon, polüoksümetüleen
2. V-rõngamaterjal: polütetrafluoroetüleen, nitriili kumm, nitriiliriie, fluorobber, fluororubber riie
3. tugirõnga materjal: nitriilripp, fluorobberripp, nailon, polüoksümetüleen, polütetrafluoroetüleen
RCKR, RPW
1. vastav ristkülikukujuline rõnga materjal: RO1 nitriilkumm (NBR)
2. tihendusrõnga materjal: PU
Yxd
Valikuline nitriilkumm (R01), fluorobber (R02), polüuretaan (PU) jne.
Tellimise näide:
Tellimismudel RC61-40X29X4.2-PTFE3-R01 järjestikune mudel RC61-B-40X29X4.2-PTFE3-R02
RC61-Glyd Ring RC61-B-auk DXDX L-materjali kood
RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 Materiaalkood
Tellimismudel OK-80x59x8 silindri läbimõõt x soone läbimõõt x soone laius
Tellimismudel RC63-80-PTFE3-R01 või SPGC-80-PTFE3-R01
RC63/SPGC-mudel 80-silindriline läbimõõt D PTFE3-PTFE Materjali kood R01-O-Ring Material Code
Tellimudel KDAS-80X60X22.4 Silindri läbimõõt X soone läbimõõt x soone laius (L)
Tellimudeli TPM-80X60X22.4 Silindri läbimõõt x soone läbimõõt x soone laius (L)
Tellimise näide: GdKK-80*62*43*22.5-R01
Tellimismudel RC64-80-PTFE3-R01
RC64-mudel 80-silindriline läbimõõt D PTFE3-PTFE Materjali kood R01-O-rõngas materjalikood
Tellimisnäide: SPG-D*D*L-PTFE3-R01 (välimise läbimõõt*Sise läbimõõt*soone laius) PTFE3, R01-Material Code
RC66
Tellimismudel RC67-100X85X12.5-PTFE3-R01 või SPGW-100X85X12.5-PTFE3 -R01
Mudeli-silindri läbimõõt X soone põhja läbimõõt x soone laius PTFE3-Modifitseeritud PTFE materjali kood R01 Elastomeeri materjali kood
Rcek
mudel | Maalalalalalalterjalid | Kohaldatav vahemik | Pitseerimine |
Rcek-a | V-rõngas: NBR-riie, surverõngas, tugirõngas: NBR-riie/PA/POM/PTFE | Normaalne temperatuur, kõrgrõhk | Hea |
Rcek-b | V-rõngas: FKM riie, surverõngas, tugirõngas: FKM-riie/PTFE | Kõrge temperatuur, kõrgrõhk | Hea |
Rcek-c | V-rõngas: NBR, surverõngas, tugirõngas: NBR riie/PA/POM/PTFE | Normaalne temperatuur, keskmine ja madalrõhk | Suurepärane |
Rcek-d | V-rõngas: FKM, surverõngas, tugirõngas: FKM-riie/PTFE | Kõrge temperatuur, keskmine ja madalrõhk | Suurepärane |
Rcek-e | V-rõngas: NBR ja NBR riide kombinatsioon, surverõngas, tugirõngas: NBR riie/PA/POM/PTFE | Normaalne temperatuur, keskmine ja kõrgrõhk | Suurepärane |
Rcek-f | V-rõngas: FKM ja FKM riide kombinatsioon, surverõngas, tugirõngas: FKM-riie/PTFE | Kõrge temperatuur, keskmine ja kõrgrõhk | Õiglane |
Rcek-g | V-rõngas, rõhurõngas, tugirõngas: PTFE1/PTFE2/PTFE3/PTFE4 | Kõrge temperatuur ja kõrgrõhk söövitavad söötmed | Suurepärane |
Rcek-h | V-rõngas: PU, surverõngas, tugirõngas: PU/PA/POM/PTFE | Normaalne temperatuur, keskmine ja kõrgrõhk | Pitseerimine |
Tellimudel RCEK-A-120 × 95x25.3 mudeli-silindri läbimõõt x soone põhja läbimõõt x soone laius |

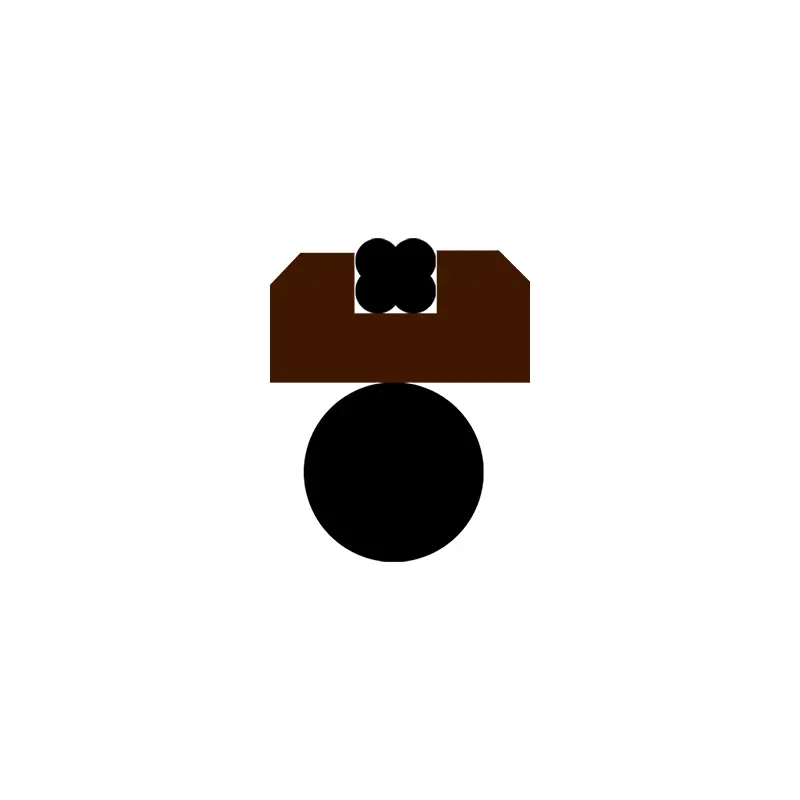

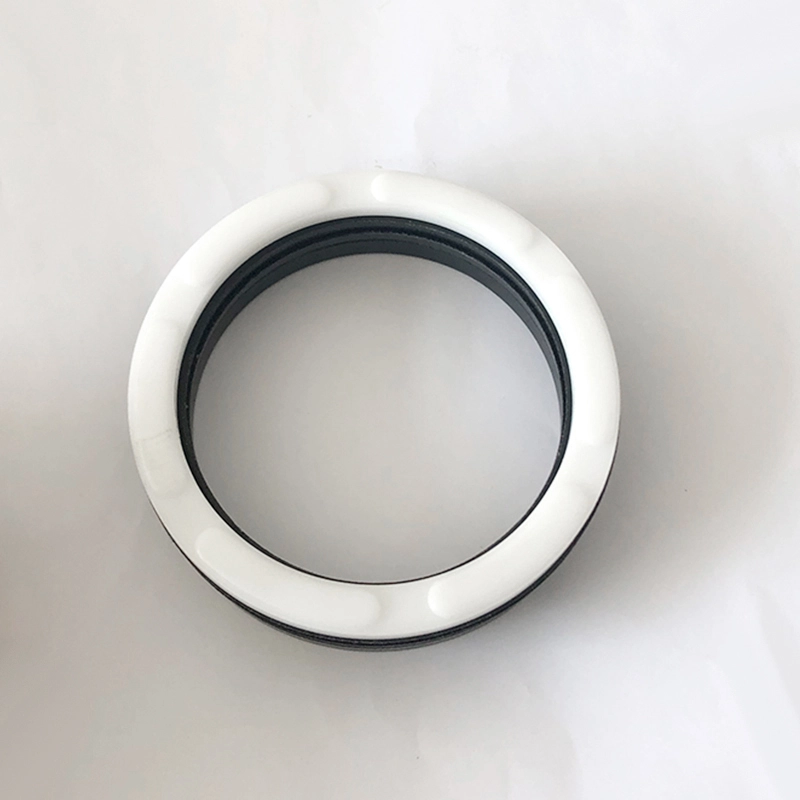

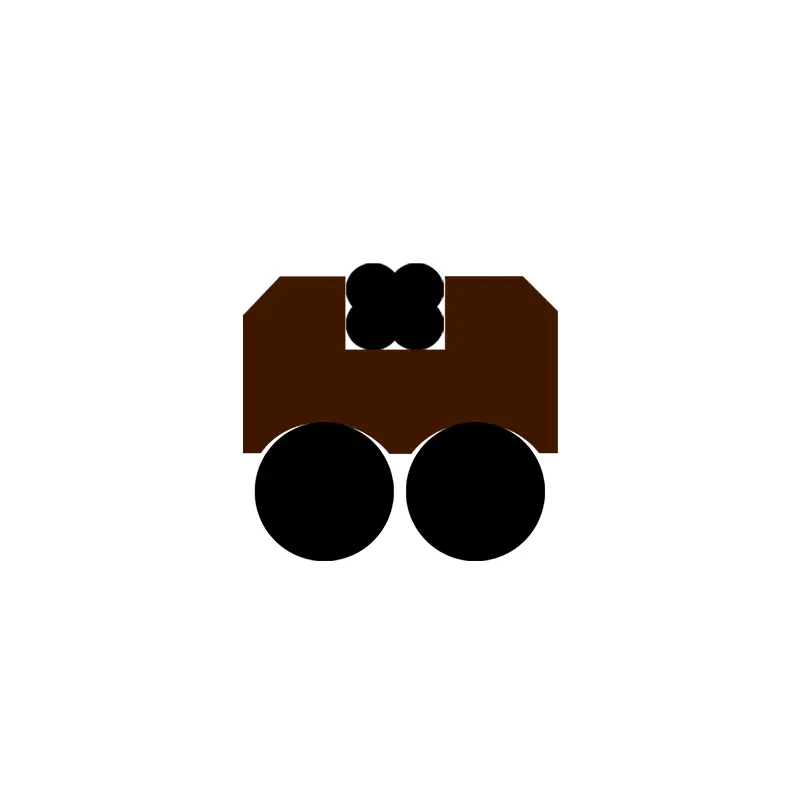

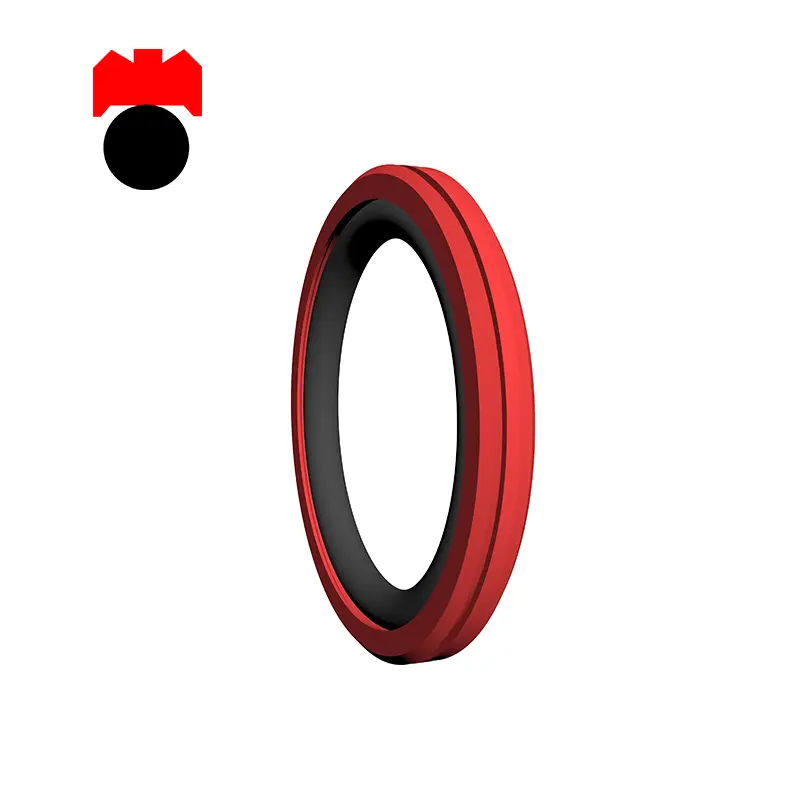

Aq

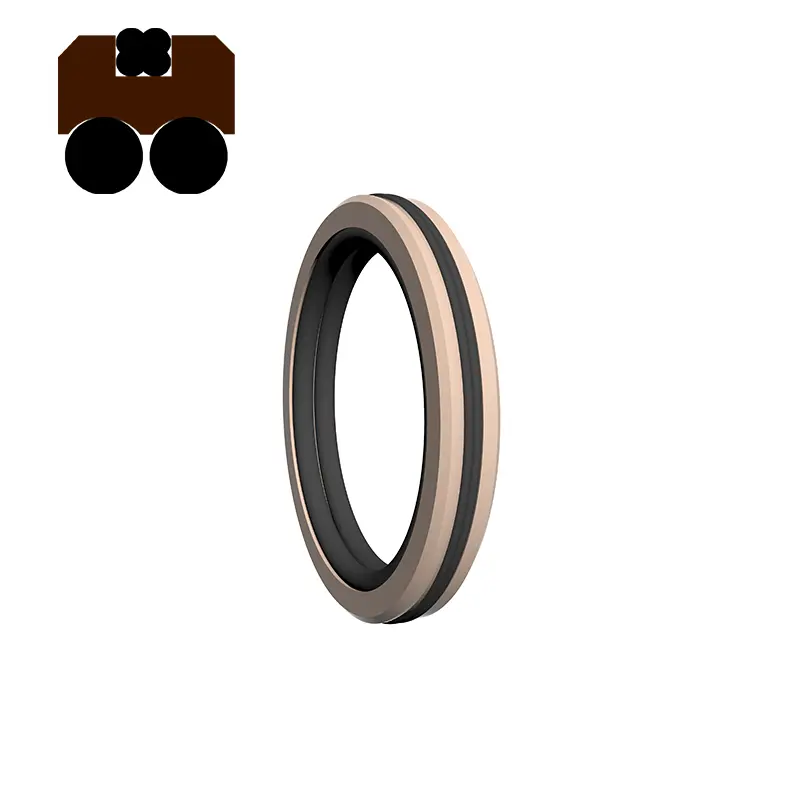

Aqf
Rckr
RPW
TDA
Faaktori pikkus
Silindri läbimõõt vahemik | Jagandi pikkus E ≥ |
40-89 | 6 |
90-144 | 7 |
145-320 | 10 |
321-670 | 15 |
Tdmaal
Ggda
RCUP
Tellimise näide: tellimismudel RCUP D63 × 48 × 10 silindri läbimõõt × soone läbimõõt × tihendi kõrgus

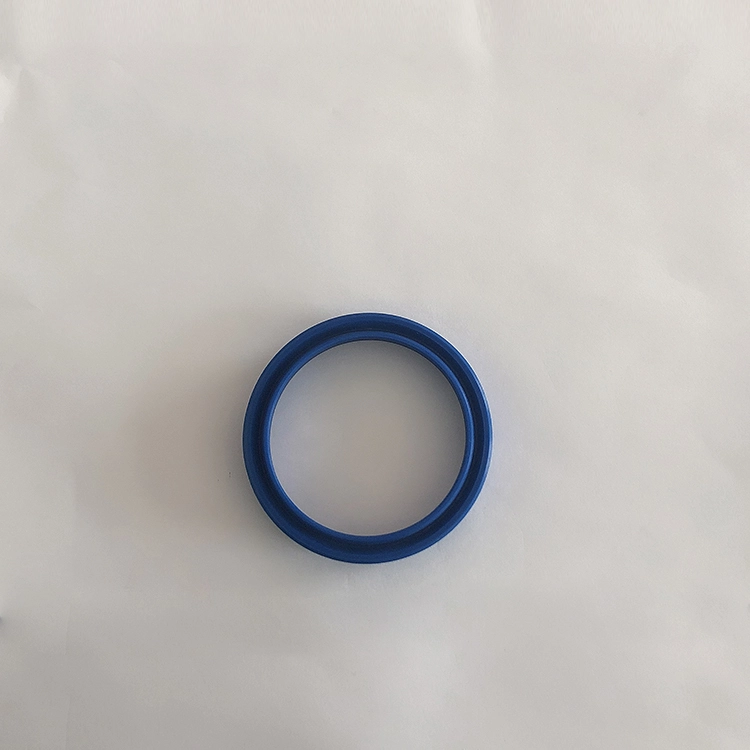

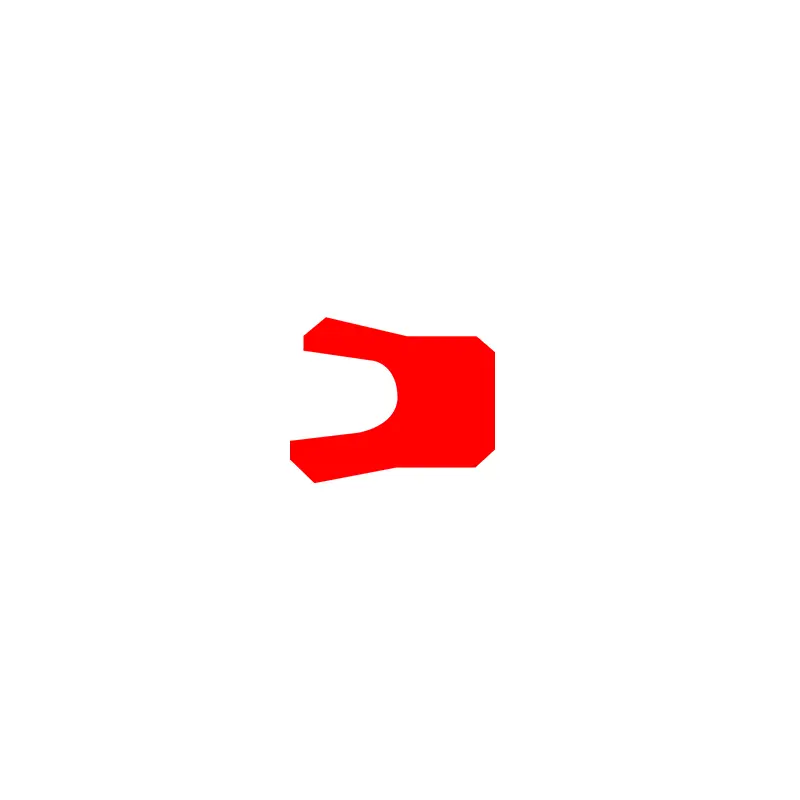

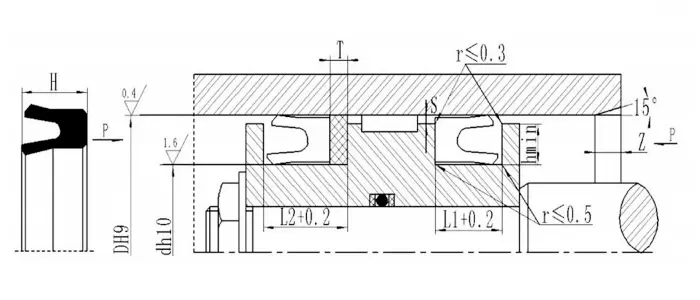

Yxd
Tellimismudel YXD63 × 51 × 14-R01 silindri läbimõõt × soone läbimõõt × tihendi kõrguse materjali kood

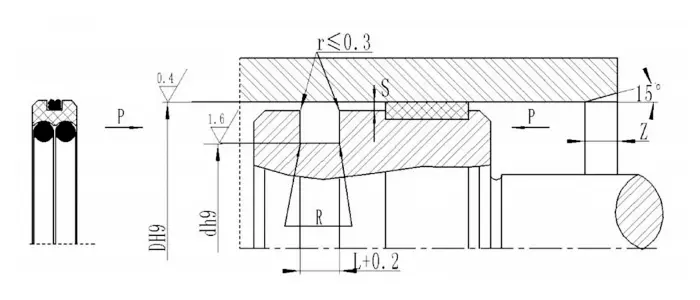

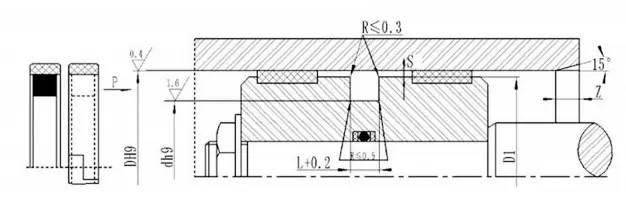

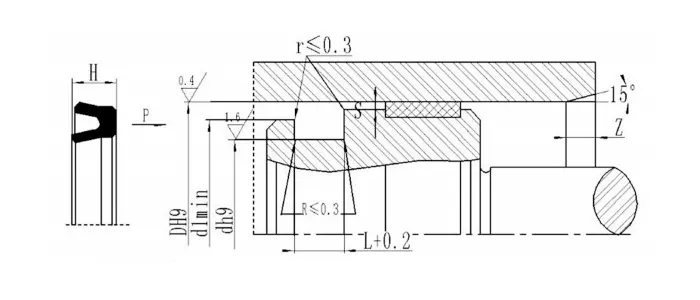

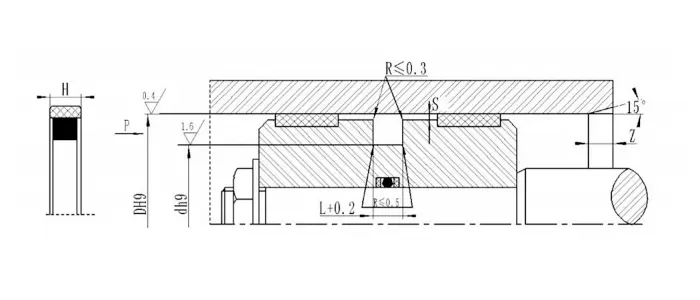

Spetsifikatsioonid:

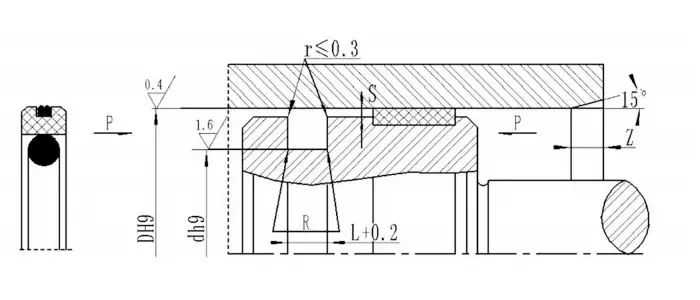

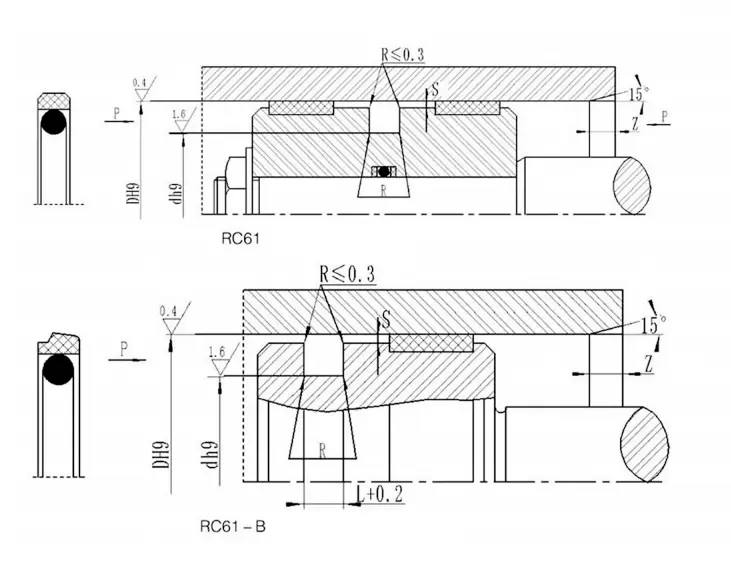

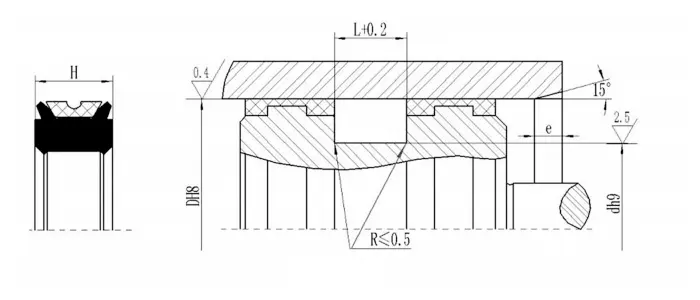

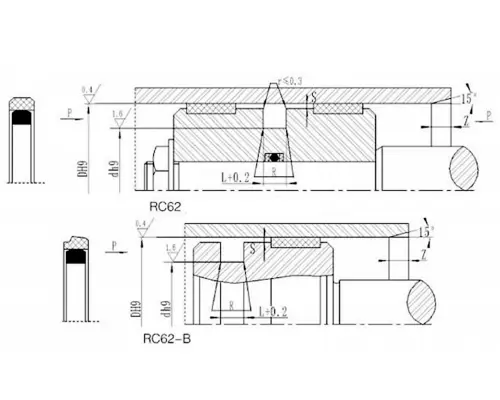

RC61Avavahemik D H9 |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Radiaalne kliirens smax | Ümardatud nurgad Rmax |
Ehistaja Zmin |
O-rõnga traadi läbimõõt | |||
Standarditüüp | Kerge koormus | Raske koormus | 0 ~ 20MPa | 20 ~ 40MPa | |||||
8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
15 ~ 39,9 | 40 ~ 79,9 | - | D-7,5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11,0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
133 ~ 329,9 | 330-669.9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
> 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
MÄRKUS. 1. Aku läbimõõdu ≤30 mm korral on soovitatav kasutada avatud soone. | |||||||||
2. rõhu korral> 40MPa kasutab tihendi juurala maksimaalselt H8/F8 sobivat tolerantsi |

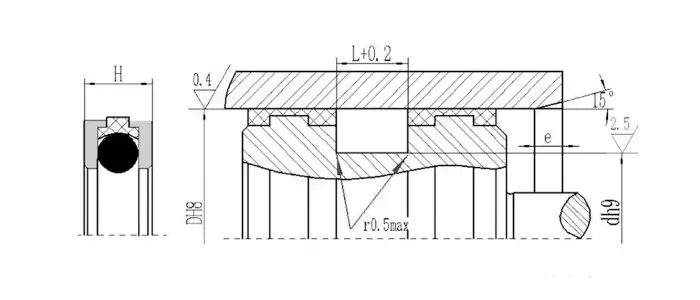

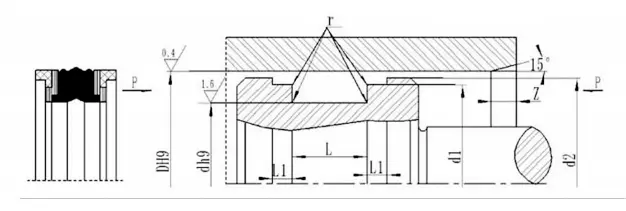

Avavahemik D H9 |
Soone läbimõõt D H9 |
Soone laius L+0.2 |
Radiaalne kliirens smax | Ümardatud nurgad Rmax |
Ehistaja Zmin |
|
0-20MPa | 20 ~ 40MPa | |||||
20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
50 ~ 59,9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
150 ~ 244,9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
245 ~ 519,9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
MÄRKUS. 1. Aku läbimõõdu ≤ 30mm jaoks on soovitatav kasutada avatud soone. | ||||||
2. rõhu korral> 40MPa kasutab tihendi juurte pindala maksimaalselt H8/F8 sobivat tolerantsust. |
mudel | DH9 | DH9 | L+0,2 | D1 | mudel | DH9 | DH9 | L+0,2 | D1 | mudel | DH9 | DH9 | L+0,2 | D1 |
OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74,5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8,0 | 160 | 139 | 8.0 | 158.8 |
OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8,0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8,0 | 170 | 149 | 8.0 | 168.8 |
OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8,0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8,0 | 180 | 159 | 8.0 | 178.8 |
OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84,5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8,0 | 190 | 169 | 8.0 | 188.8 |
OK-50*34,5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8,0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8,0 | 200 | 179 | 8.0 | 198.8 |
OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8,0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8,0 | 210 | 189 | 8.0 | 208.4 |
OK-60*41,7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94,5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8,0 | 220 | 199 | 8.0 | 218.4 |
OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8,0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8,0 | 230 | 209 | 8.0 | 228.4 |
OK-63*44,7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8,0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8,0 | 240 | 219 | 8.0 | 238.4 |
OK-63*47,5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8,0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8,0 | 250 | 229 | 8.0 | 248.4 |
OK-70*51,7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109,5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225,5*8,0 | 280 | 255.5 | 8.0 | 278.4 |
OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8,0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9,5 | 300 | 272 | 9.5 | 297.8 |
OK-75*54*8,0 | 75 | 54 | 8.0 | 74.2 | OK-130*114,5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
OK-75*59,5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8,0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9,5 | 330 | 302 | 9.5 | 327.8 |
OK-80*59*8,0 | 80 | 59 | 8.0 | 79.0 | OK-135*119,5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
OK-80*64,5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8,0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
OK-85*64*8,0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8,0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
OK-90*69*8,0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8,0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

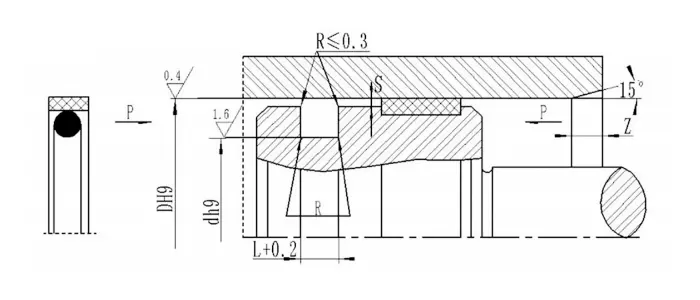

Avavahemik D H9 |
Soone läbimõõt D H9 | Soone laius L+0.2 |
Radiaalne kliirens Smaalx |
Ümmargused nurgad Rmax |
Ehistaja Zmin |
O-rõnga traadi läbimõõt dO |
|
Hüdrauliline | Pneumaatiline ja hüdrauliline madal hõõrumine | ||||||
6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
57 ~ 169 | D-10 | D-10,6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
170 ~ 1500 | D-15 | D-155.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
mudel | suurus | mudel | suurus | ||||||||||
D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
Tootenumber | D | d | b | d2 | d3 | a | c | f | e |
Gdkk-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
Gdkk-45 | 45 | 31 | 37 | 41 | |||||
Gdkk-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
Gdkk-56 | 56 | 40 | 48 | 52 | |||||
Gdkk-63 | 63 | 47 | 55 | 59 | |||||
Gdkk-65 | 65 | 49 | 57 | 61 | |||||
Gdkk-70 | 70 | 54 | 62 | 66 | |||||
Gdkk-75 | 75 | 59 | 67 | 71 | |||||
Gdkk-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
Gdkk-85 | 85 | 67 | 77 | 81 | |||||
Gdkk-90 | 90 | 72 | 82 | 86 | |||||
Gdkk-95 | 95 | 77 | 87 | 91 | |||||
Gdkk-100 | 100 | 82 | 92 | 96 | 10 | ||||
Gdkk-110 | 110 | 92 | 102 | 106 | |||||
Gdkk-115 | 115 | 97 | 107 | 111 | |||||
Gdkk-120 | 120 | 102 | 112 | 116 |

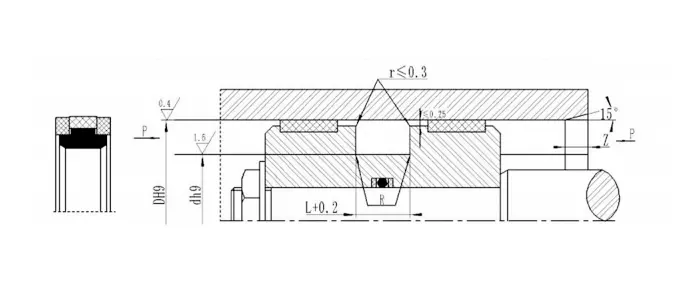

Avavahemik D H9 |
Soone läbimõõt DH9 |
Soone laius L+0.2 |
Ümardatud nurgad Rmax |
Radiaalne kliirens Smax |
Ehistaja Zmin |
O-rõnga traadi läbimõõt dO |
14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
23 ~ 49,9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
50 ~ 119,9 | D-10,0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
120 ~ 1500 | D-13,0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
Märkus. Silindri läbimõõdu ≤30 mm korral on soovitatav avatud soon. |
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
Tellimise näide: RC66-D*D*L-PTFE3-R01 (välimise läbimõõt*Sise läbimõõt*soone laius) PTFE3, R01- Materjali kood | ||||||||||||||||||
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
Märkus. Mõõtmed pole selles tabelis loetletud, võtke meiega ühendust. |
DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
Spetsifikatsioonid ja mõõtmed | ||||||||||
Silindri läbimõõt | Alumine läbimõõt | Alus läbimõõt | Laius | Giid |
|
Silindri läbimõõt | Alumine läbimõõt | Alus läbimõõt | Laius | Giid |
DH9 | D H9 | d 1 | L | Z | DH9 | D H9 | d 1 | L | Z | |
100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 |
Tellimise näide AQ0800 80 × 64,5 × 6,3 (d × d × l) PTFE3-R01 PTFE3 R01-Material Code | ||||||||||||||||
Tootenumber | D | d | L+0.2 | RMaalalalalalalx |
|
Tootenumber | D | d | L+0.2 | RMaalalalalalalx |
|
Tootenumber | D | d | L+0.2 | RMaalalalalalalx |
AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | Aq1500 | 150 | 129 | 8.1 | 1.6 | ||
Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | Aq1600 | 160 | 139 | 8.1 | 1.6 | ||
AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | Aq1700 | 170 | 149 | 8.1 | 1.6 | ||
AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | Aq1800 | 180 | 159 | 8.1 | 1.6 | ||
AQ0250 | 25 | 14 | 4.2 | 0.8 | Aw0900l | 90 | 74.5 | 6.3 | 1.2 | Aq1900 | 190 | 169 | 8.1 | 1.6 | ||
AQ0280 | 28 | 17 | 4.2 | 0.8 | Aq0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | Aq2100 | 210 | 189 | 8.1 | 1.6 | ||
AQ0320 | 32 | 21 | 4.2 | 0.8 | Aq0950 | 95 | 74 | 8.1 | 1.6 | Aq2200 | 220 | 199 | 8.1 | 1.6 | ||
AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | Aq2300 | 230 | 209 | 8.1 | 1.6 | ||
AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | Aq2400 | 240 | 219 | 8.1 | 1.6 |
Tellimise näide AQF0800 80 × 67 × 8,3 (d × d × l) PTFE3-R01 materjalikood | ||||||||||||||||
Tootenumber |
D H9 |
d H9 |
L+0.2 | RMaalalalalalalx |
|
Tootenumber |
D H9 |
d H9 |
L+0.2 | RMaalalalalalalx |
|
Tootenumber |
D H9 |
d H9 |
L+0.2 | RMaalalalalalalx |
AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 |
D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |

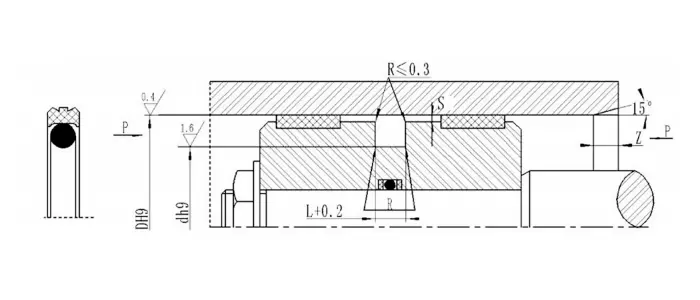

Avavahemik D H9 |
Soone läbimõõt D H9 |
Soone laius L+0.2 |
Radiaalne kliirens smax | Ümardatud nurgad Rmax |
Ehistaja Z |
O-rõnga traadi läbimõõt | |||
Standarditüüp RPW |
Kerge koormus RPW-Q |
Raske koormus RPW-Z |
0 ~ 20MPa | 20-40MPA | |||||
8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
15 ~ 39,9 | 40 ~ 79,9 | - | D-7,5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11,0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
133 ~ 329,9 | 330 ~ 669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
330-669.9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
> 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
MÄRKUS. 1. Aku läbimõõdu ≤ 30mm jaoks on soovitatav kasutada avatud soone. | |||||||||
2. rõhu korral> 40MPa kasutab tihendi juurepinda H8/F8 sobivuse tolerantsust. |
|
|||||||||||||
Tellimisnumber | DH8 | DH9 | L+0,2 |
|
Tellimisnumber | DH8 | DH9 | L+0,2 |
|
Tellimisnumber | DH8 | DH9 | L+0,2 |
TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
Märkus. Kui nõutavaid spetsifikatsioone pole selles tabelis, võtke meiega ühendust. |

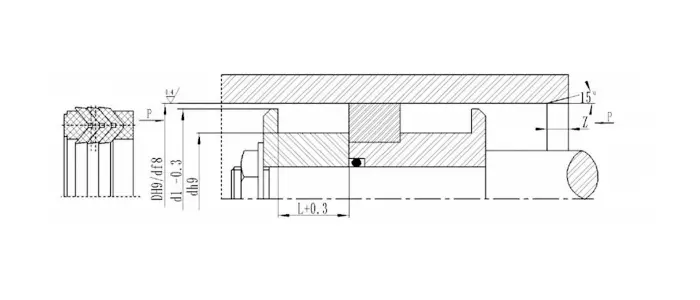

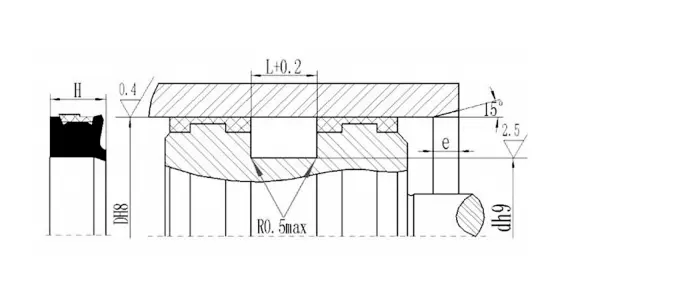

Paigaldusmõõtmed |
|
|
|
|
|
|
|
|
|
|
|
Faaktori pikkus | |||||
Silindri läbimõõt | Soone põhja läbimõõduga | Pesa laius L+0,2 | Pitseri kõrgus H |
|
|
Silindri läbimõõt vahemik | Faaktori pikkus e ≥ | ||||||||||
40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
> 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
||||||||||
Tellimisnumber | DH8 | DH9 | L+0,2 |
|
Tellimisnumber | DH8 | DH9 | L+0,2 |
|
Tellimisnumber | DH8 | DH9 | L+0,2 | ||||
TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
Märkus. Vajalikud spetsifikatsioonid ei ole selles tabelis, vaid neid saab ka toota. Palun võtke meiega ühendust. |

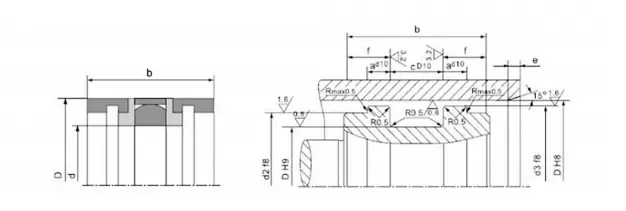

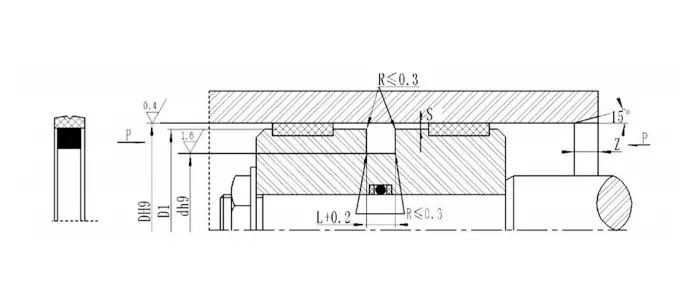

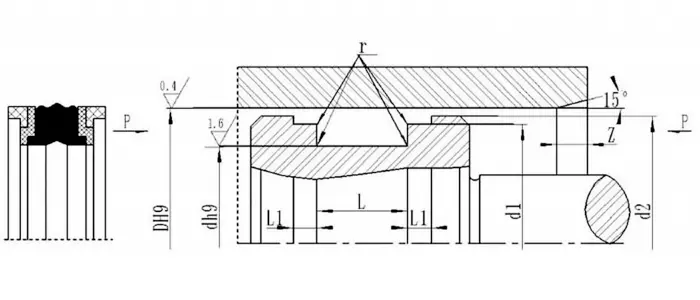

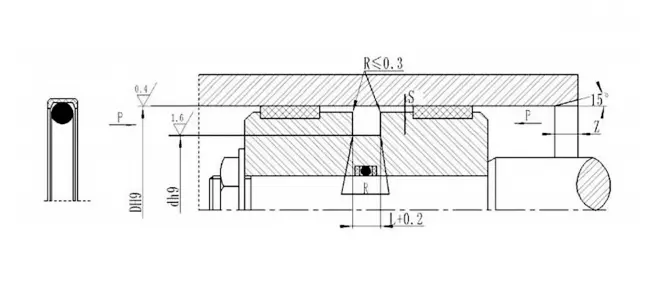

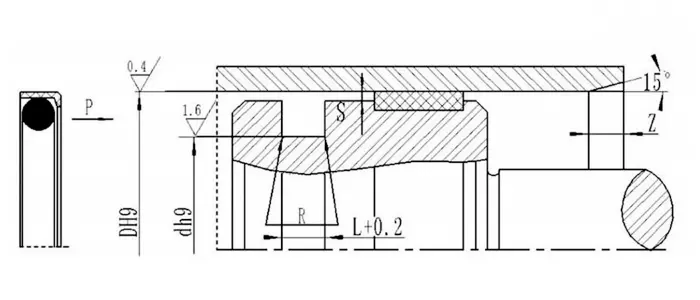

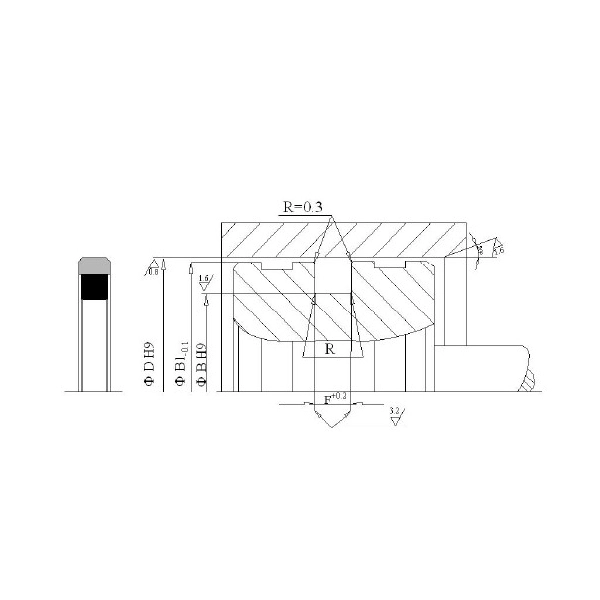

Paigaldusmõõtmed |
|
|
|
|
|
|
Faaktori pikkus | |||||||
|
|
|
|
Silindri läbimõõt vahemik | Faaktori pikkus e ≥ | |||||||||
|
|
|
|
|
<99 | 7 | ||||||||
Silindri läbimõõt DH8 | Soone põhja läbimõõt DH9 | Pesa laius L+0.2 | Pitseri kõrgus H |
|
100-199 | 10 | ||||||||
<96 | D-16,8 | 8 | 7.5 |
|
||||||||||
96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
> 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
||||||||
Tellimisnumber | D H8 | D H9 | L+0,2 |
|
Tellimisnumber | D H8 | D H9 | L+0,2 |
|
Tellimisnumber | D H8 | D H9 | L+0,2 | |
GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
Märkus. Vajalikud spetsifikatsioonid ei ole selles tabelis, vaid neid saab ka toota. Palun võtke meiega ühendust. Maksimaalne toode on 1600 mm. |
Väljapressimine |
|
|
|
|
|
|
|
|
|
|
|
||
Surve MPA | Väljapressimisvahe smax |
|
|
|
|||||||||
Silindri läbimõõt D 160mm | Silindri läbimõõt D> 60mm |
|
|
|
|||||||||
≤5 | 0.4 | 0.5 |
|
|
|
||||||||
≤10 | 0.3 | 0.5 |
|
|
|
||||||||
≤20 | 0.2 | 0.3 |
|
|
|
||||||||
≤30 | 0.15 | 0.2 |
|
|
|
||||||||
≤40 | 0.1 | 0.15 |
|
|
|
||||||||
Suurusdiagramm | |||||||||||||
Tootenumber | D | d | H | L | D1 |
|
Tootenumber | D | d | H | L | D1 | |
Rcup30*15*9,5 | 30 | 15 | 9.5 | 10.5 | 18 | Rcup40*32*5,5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
Rcup30*22*6,5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | Rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | Rcup50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | Rcup50*35*8,5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | Rcup50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
Rcup40*30*6,5 | 40 | 30 | 6.5 | 7.5 | 34 | Rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | Rcup50*40*8 | 50 | 40 | 8 | 9 | 43 |
Tootenumber | D | d | H | L1 | L2 | T |
|
Tootenumber | D | d | H | L1 | L2 | T |
Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Aadress
Nr.1 Ruichen Road, Dongliuting Industrial Park, Chengyangi rajoon, Qingdao linn, Shandongi provints, Hiina
Tel
E-post
