Hüdraulilised tolmutihendid on üks tihendusproduktidest, mida rucheni tihenditega toota. Seda tüüpi tootel saate õppida erinevaid mudeleid ja teha ka struktuurilisi kombinatsioone. Vajadusel võite abi saamiseks või kohandatud lahenduste saamiseks meiega ühendust võtta või näidisraamatu saamiseks meiega ühendust võtta.

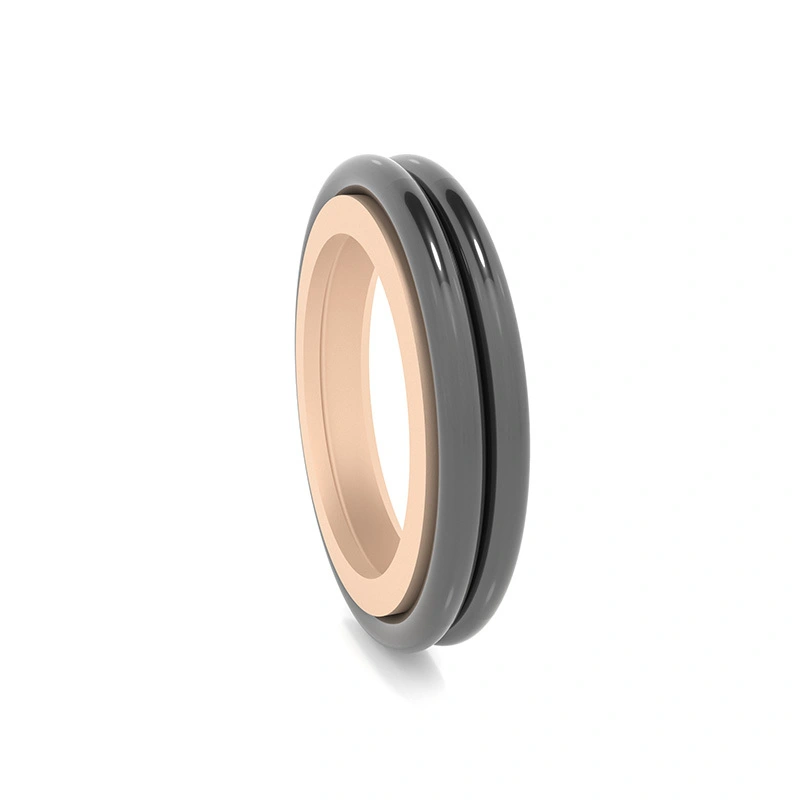

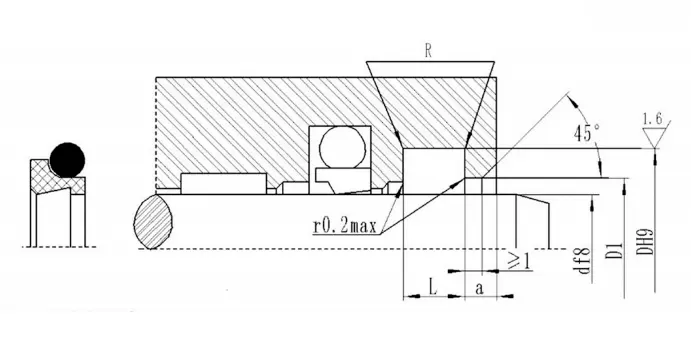

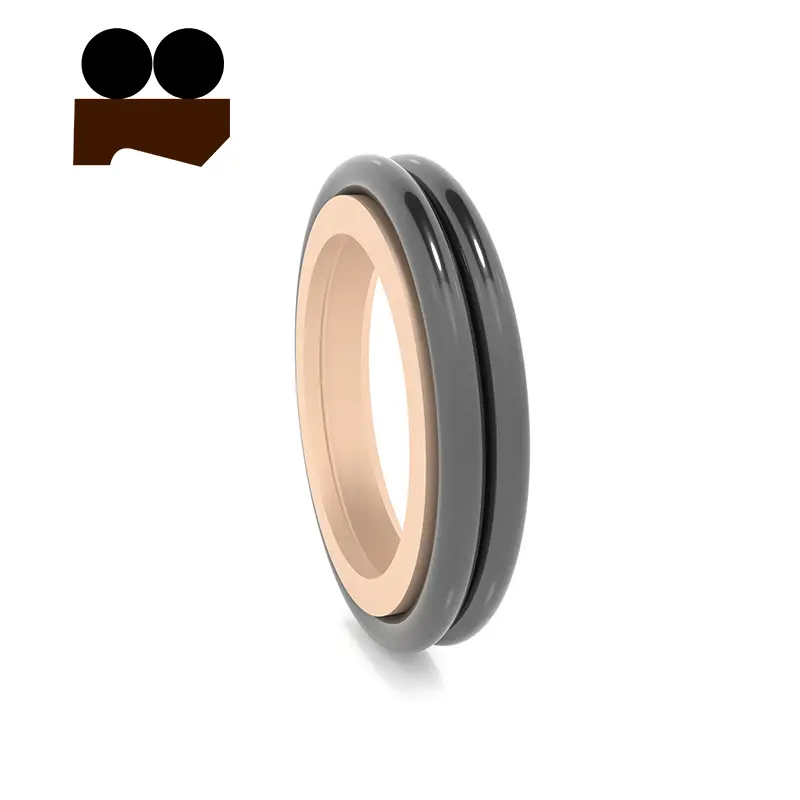

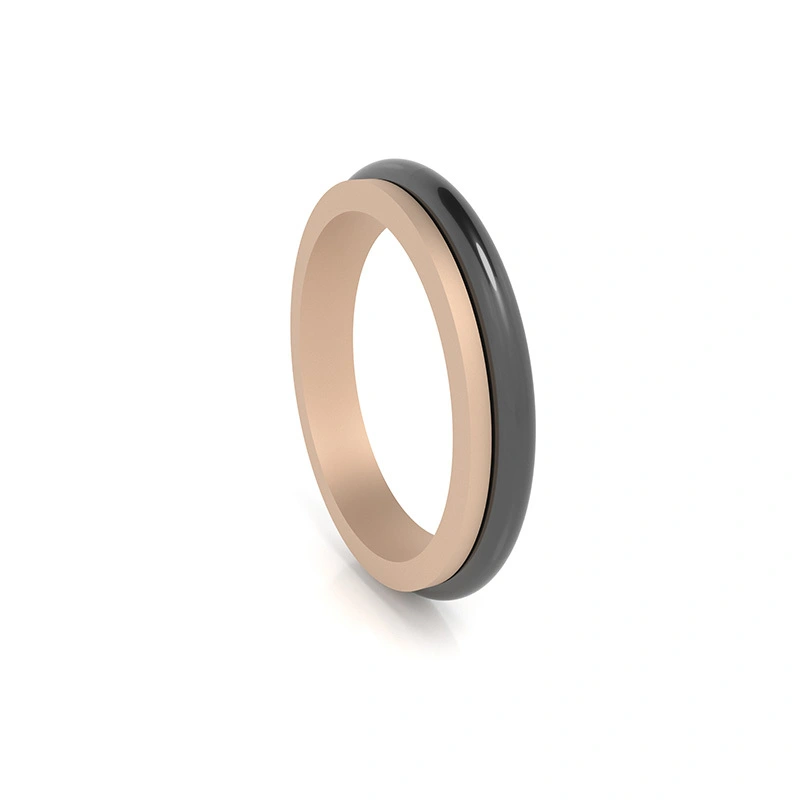

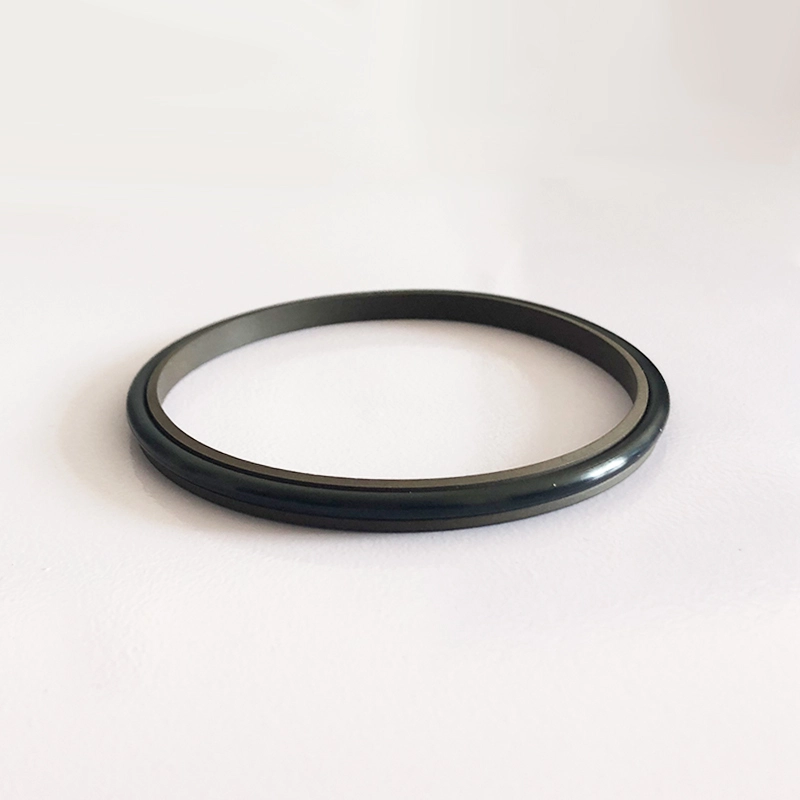

RCF01 ja RCF02 on kahesuunalised tolmutihendid, mis koosnevad topelthuult tolmutihendist, mis on täidetud kulumisvastase PTFE materjali ja O-kujulise kummist rõngaga. O-rõngas tagab eelkoorme jõu PTFE rõnga kulumise kompenseerimiseks. RCF01 sobib raskeveokite jaoks, näiteks tolmune või külm keskkond ja kõrgsageduslik koluga liikumine. Jagatud soonte tuleks kasutada võlli läbimõõtude jaoks alla 30 mm. RCF02 sobib edasiliikumiseks, pöörde- või spiraalse liikumistingimusteks.

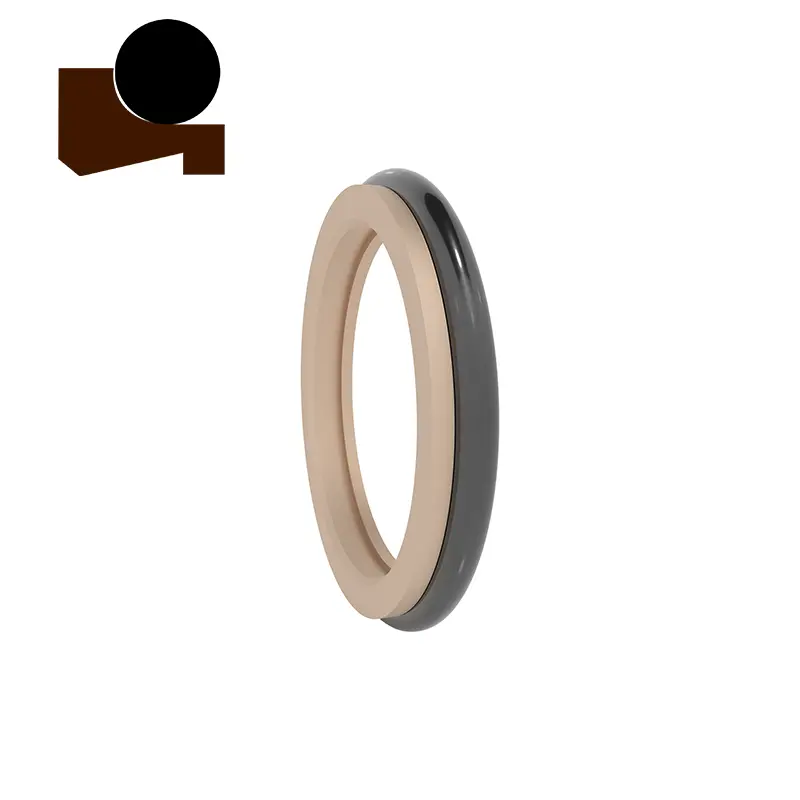

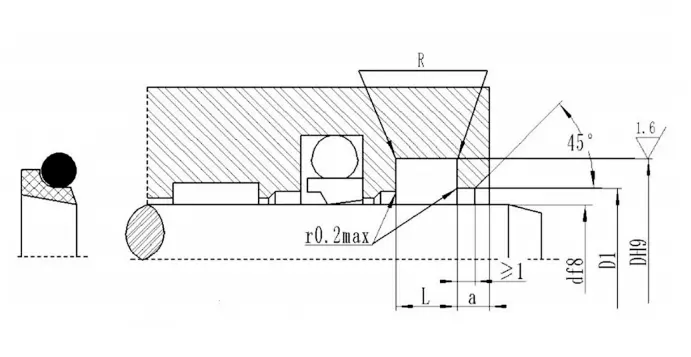

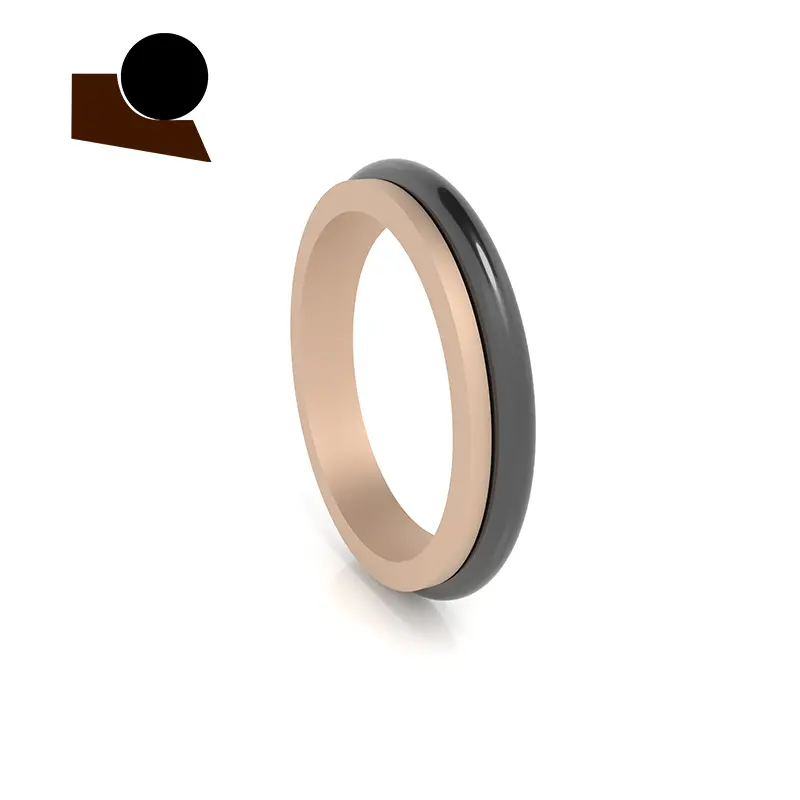

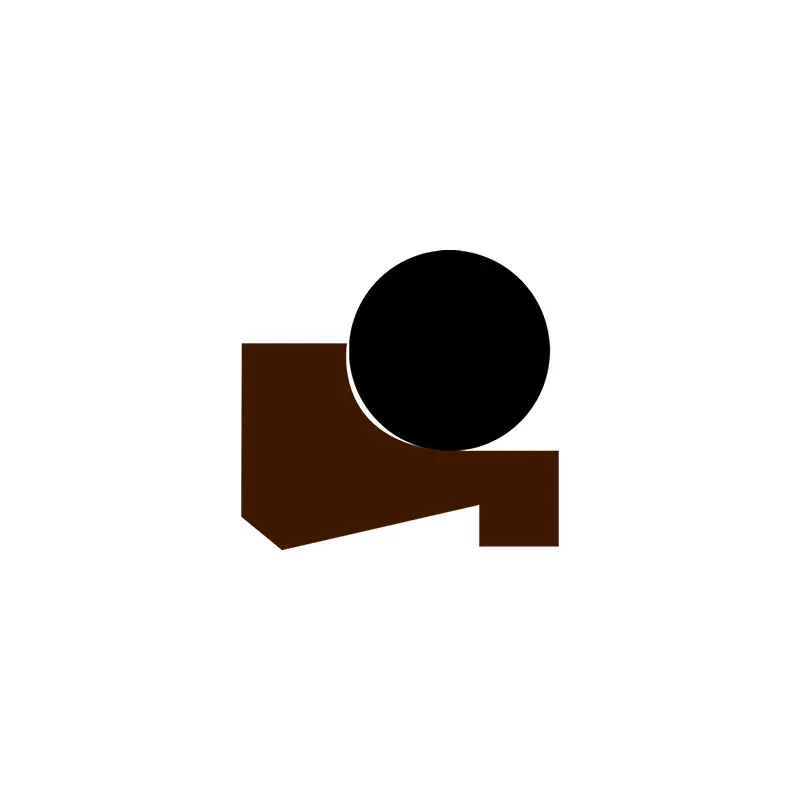

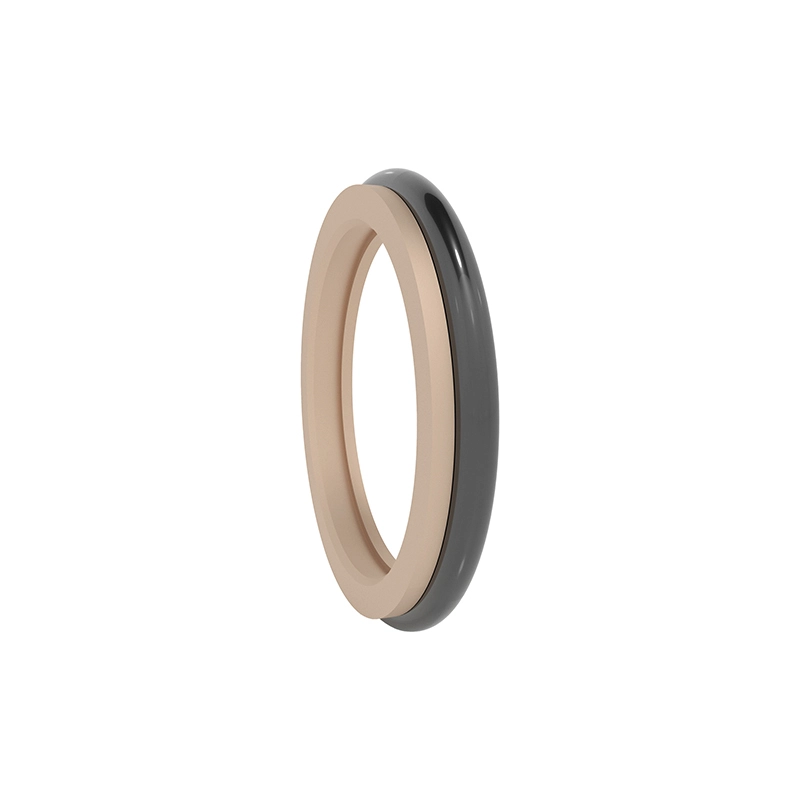

RCF03 on ühesuunaline tolmurõngas, mis koosneb ühehulisest tolmukapp, mis on täidetud PTFE-materjaliga ja O-kujulise kummirõngaga. Selle ülesanne on kraapimine tolm maha kraapida ja takistada süsteemi saastumist. See sobib liikumise, pöörde või spiraalse liikumistingimuste jaoks.

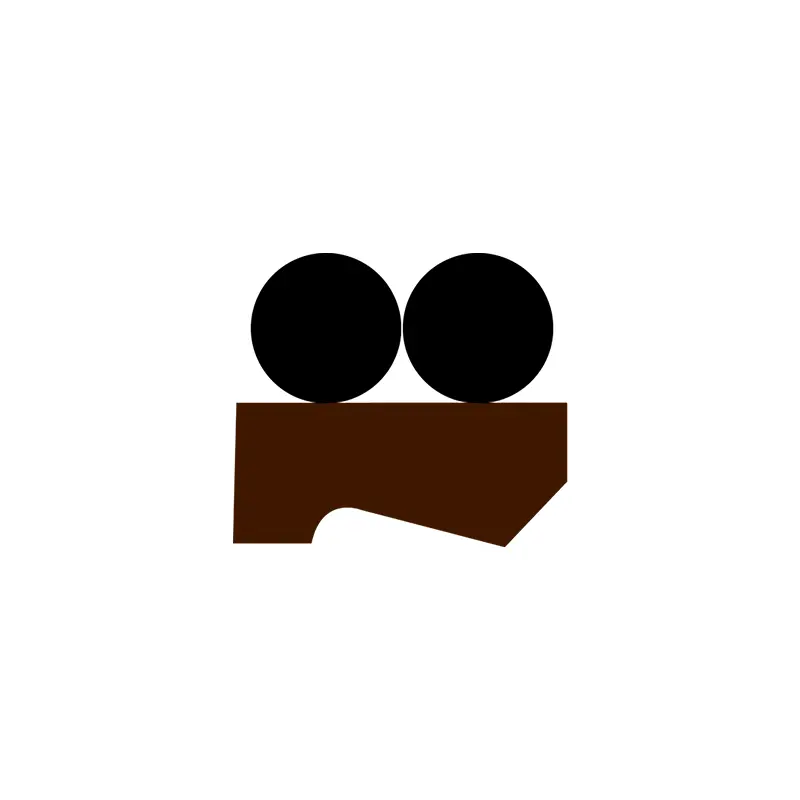

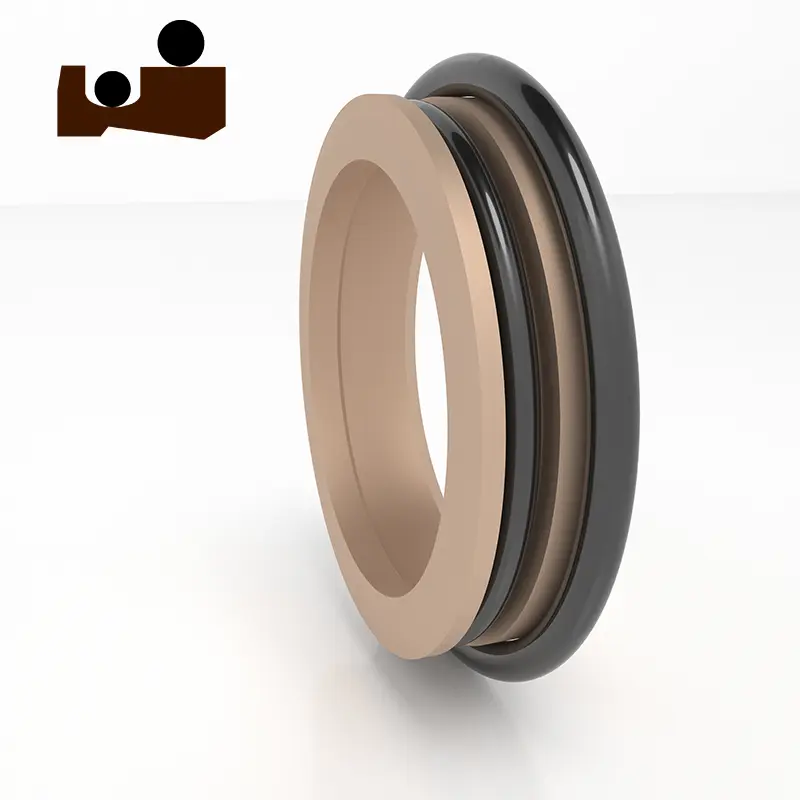

RCF04 ja RCF05 on topelthuulega tolmurõngad, mis koosnevad spetsiaalse kujulisest rõngast, mille tihendushuule ja tolmukindel huulega ning kahe O-rõngaga eelkoorme elementidena, mida kasutatakse üldise tihendamise parandamiseks. Sellel on pika eluea omadused, madal hõõrdumine, viskoossuse puudumine ja kõrge usaldusväärsus. RCF04 kasutatakse peamiselt põllumajandusmasinate, hüdrauliliste presside, sissepritsevormimismasinate, hüdrauliliste juhtimissüsteemide, kahveltõstukite, veeremismasinate, kraanade ning laadimis- ja laadimismasinate laadimis- ja laadimismasinate alal. RCF05 kasutatakse peamiselt hüdrauliliste presside, sissepritsevormimismasinate, veeremismasinate, metallurgiliste masinate jms.
DHS tolmurõngas on kahefunktsionaalne tolmurõngas, millel on nii hea tolmukindel efekt kui ka teatud tihendusõli kile funktsioon. Materjalid on suure jõudlusega polüuretaan, nitriili kumm ja fluorobber.
J-kujulist ja JA-kujulist kasutatakse tolmu kraapimiseks hüdraulilise silindri kolbvardade või klapivarte. Materjalid on polüuretaan (TPU/CPU) ja kumm. Sooned ja toote mõõtmed ja tolerantsid vastavad JB/T6657-93 ja JB/T6656-93.
Tolmurõngas GSM -i kasutatakse väliste saasteainete segunemise vältimiseks hüdrosüsteemi ja tihendussüsteemi ning võib hüdraulilise õli määrimissüsteemi tagastada ilma väljastpoolt lekitamata, millel on lisa tihendamine. Materjalid on nitriilkumm, fluorobber ja polüuretaan.
GP1 ja GP6 tolmurõngaid kasutatakse saasteainete segunemise vältimiseks hüdrosüsteemi ja tihendussüsteemi. Materjal on nitriilkumm NBR ja kõrgel temperatuuril valitakse fluorobber FKM. GP6 kasutatakse peamiselt suure läbimõõduga kolbivardade tolmukindlaks tihendamiseks.

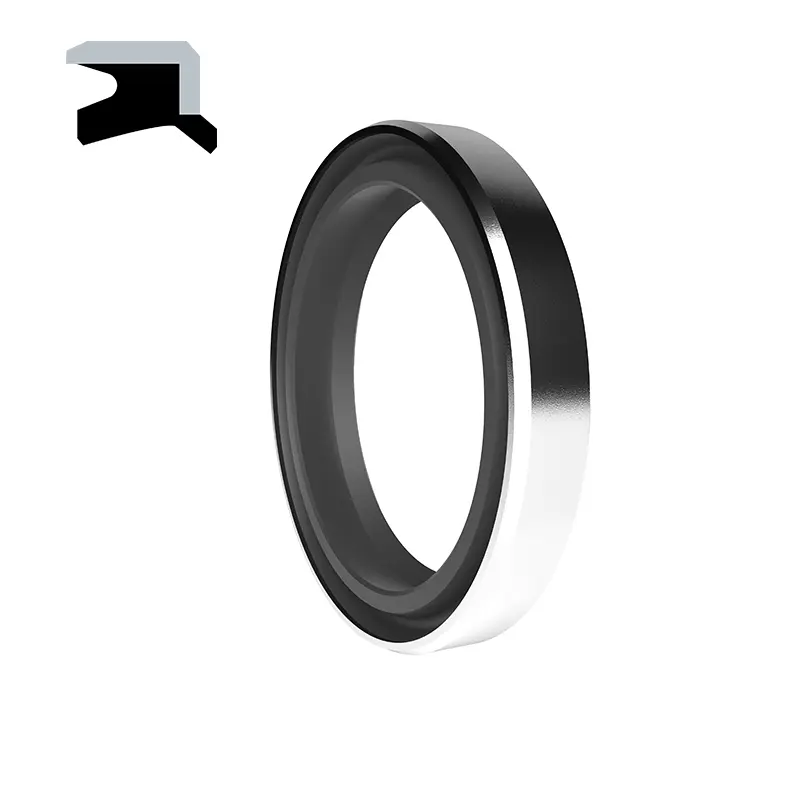

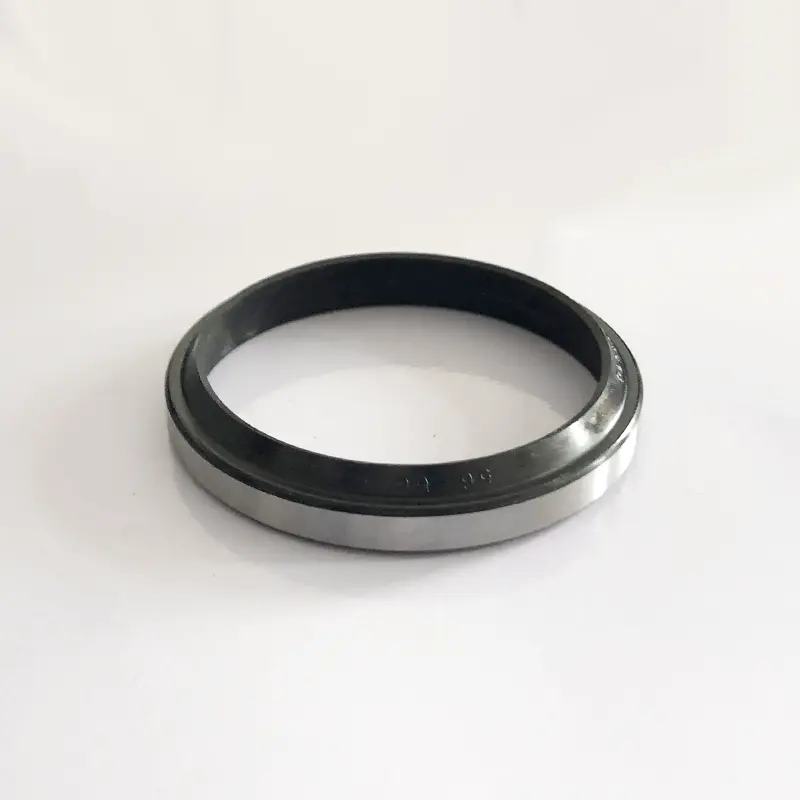

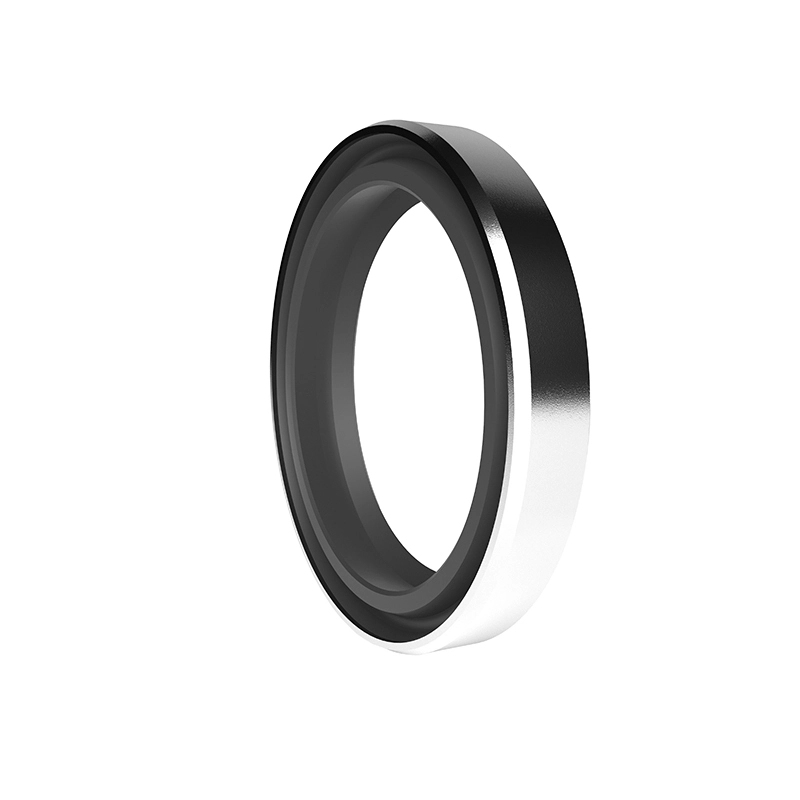

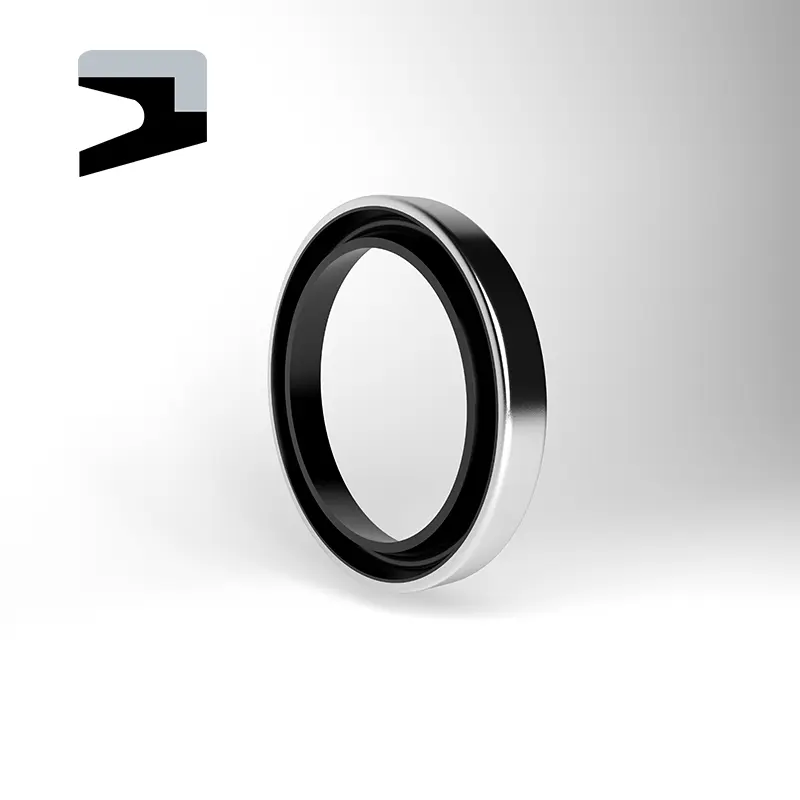

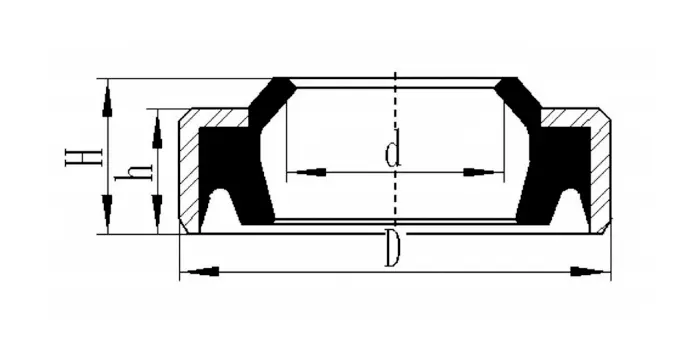

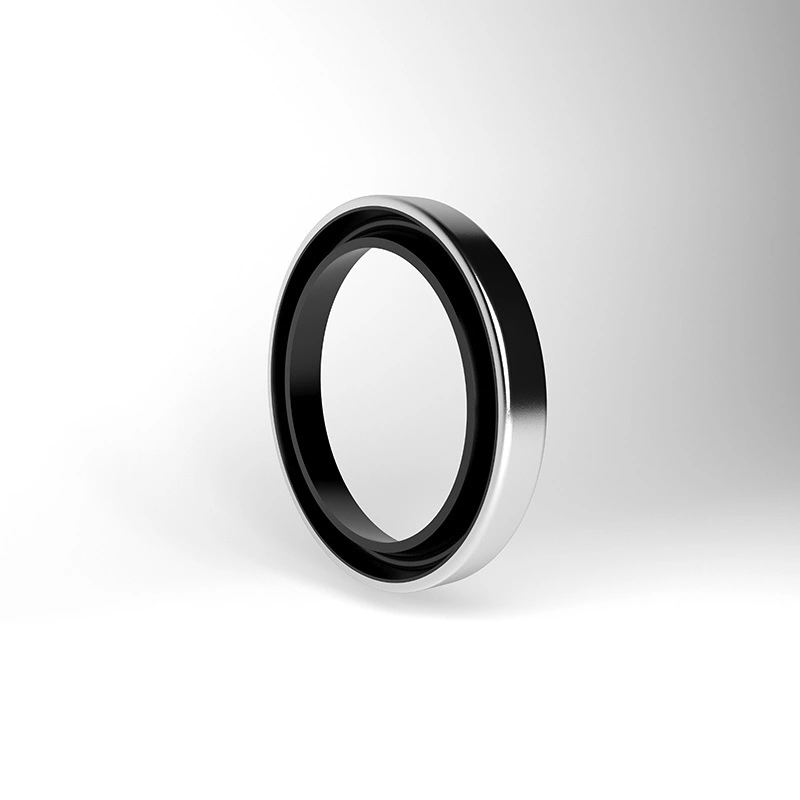

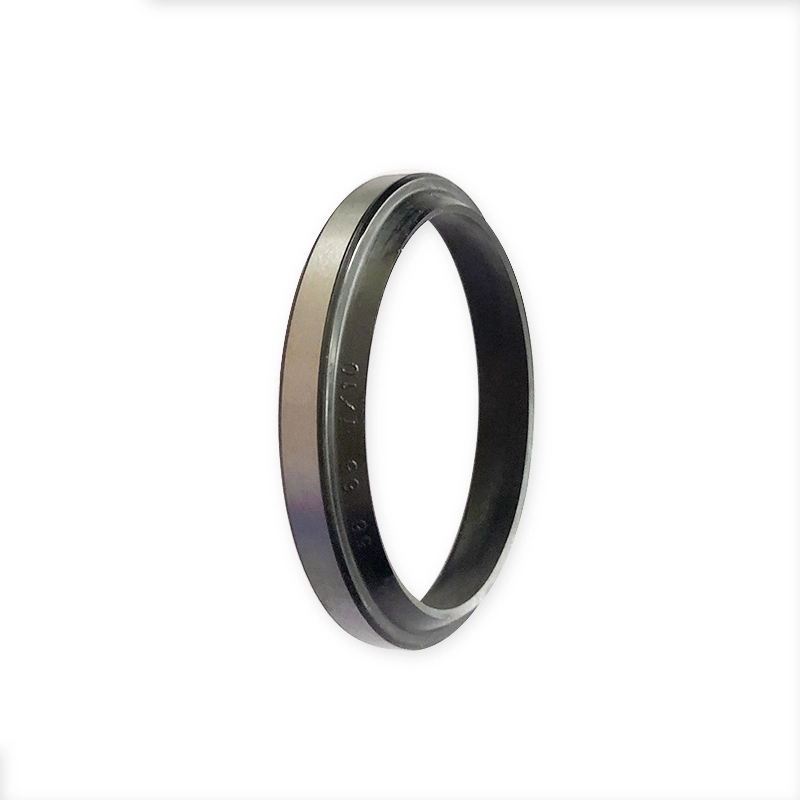

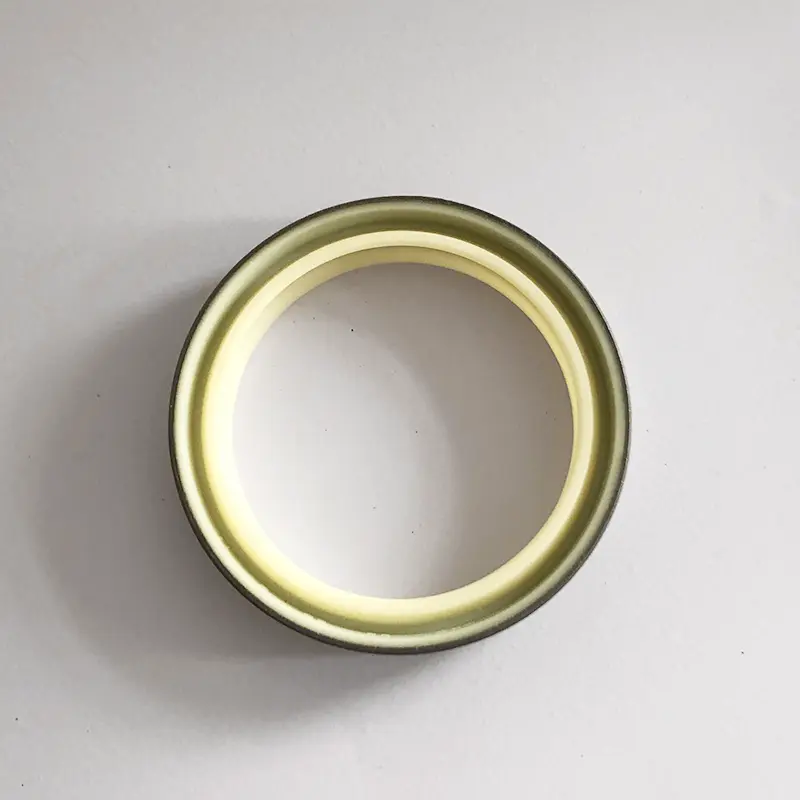

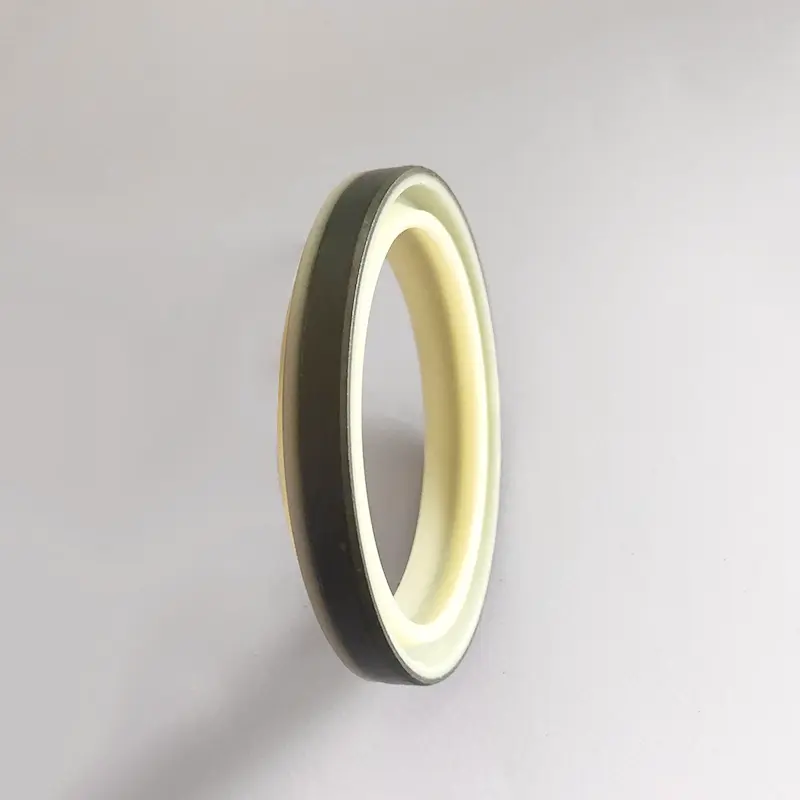

AF -tüüpi tolmurõngast kasutatakse tolmu, mustuse, liiva ja metallist laastude hüdraulilise silindri sisenemise vältimiseks. Vähendage libisevate elementidesse manustatud väliste saasteainete põhjustatud kriimustuste riski. Suurepärase tolmukindla efekti saab saavutada tolmukindla rõngahuule spetsiaalse kujunduse kaudu. Ringil on tugeva kulumiskindluse, väikese püsiva deformatsiooni ja välise mehaanilise mõju suhtes omadused. Tolmukindla rõnga saab kindlalt paigaldada aksiaalse avatud soone sobivasse asendisse, kasutades häireid, mis sobivad tihendussoone ja metalli välimise läbimõõdu vahel. Sobivus on loputus, nii et huul kaitseb väliste põhjuste põhjustatud kahjustuste eest väga. Inseneri vaatenurgast on AF -tüüpi tolmukindel rõngas sobiv silindripea tihendusseade.
Tooteomadused ja rakendused:
Tellimise näide:
Tellimismudel RCF01-80-PTFE3-R01
RCF01-mudel 80 -võlli läbimõõt PTFE3-kindral modifitseeritud PTFE R01-sobitatav kummimaterjali kood
Nitriili kumm (NBR)-R01 fluorobber (FKM) -R02
Tellimismudel RCF02-80-PTFE3-R01
RCF02-mudel 80 -võlli läbimõõt PTFE3-universaalne modifitseeritud PTFE R01-sobivat kummimaterjali kood
Nitriili kumm (NBR)-R01 fluorobber (FKM) -R02
Tellimismudel RCF03-80-PTFE3-R01
RCF03-mudel 80 -võlli läbimõõt PTFE3-universaalne modifitseeritud PTFE R01-sobitatav kummimaterjali kood
Nitriili kumm (NBR)-R01 fluorobber (FKM) -R02
Tellimismudel RCF04-80-PTFE3-R01
RCF04-mudel 80 -võlli läbimõõt PTFE3-universaalne modifitseeritud PTFE R01-sobitatav kummimaterjali kood
Nitriilkumm (NBR) -R01 fluorobber (FKM) -R02
Tellimismudel RCF05-80-PTFE3-R01
RCF05-mudel 80-võlli läbimõõt PTFE3-kindral modifitseeritud PTFE RO1-sobitatav kummimaterjali kood
Nitriilkumm (NBR) -R01 fluorobber (FKM) -R02
Tellimismudel: DHS-130*143*8/9,5-R01 D*D1*G/H
J-tüüpi tolmutihend
JA tüüpi tolmutihend
Gsm
Tolmutihendi GSM on tähistatud tellimisnumbriga, näide: GSM4048 40-THAFRI Läbimõõt D 48-soove põhja läbimõõt D
GP1
Märgise näide: GP1-70*82*4/8 Model-D*D*L/H
Gp6
Märgistusmeetod: GP6-70*80,6*5,3/7 Model-D*D*L/H
-St
Dkb
Spetsifikatsioonid

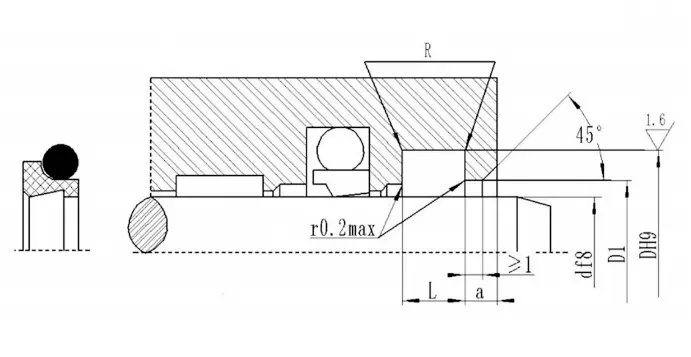

RCF01Võlli läbimõõt vahemik D F8 |
Soone läbimõõt D H9 |
Soone laius L+0.2 |
Ava augu läbimõõt D1H11 | Avatud augu laius ≥ |
Ümardatud nurgad R≤ |
O-rõnga traadi läbimõõt dO |
19 ~ 39 | D+7.6 | 4.2 | d+1,5 | 3 | 0.8 | 2.65 |
40 ~ 69 | D+8,8 | 6.3 | d+1,5 | 3 | 0.8 | 2.65 |
70 ~ 139 | D+12.2 | 8.1 | d+2.0 | 4 | 0.8 | 3.55 |
140 ~ 399 | d+16,0 | 9.5 | d+2,5 | 5 | 1.5 | 5.30 |
400 ~ 649 | D+24.0 | 14.0 | d+2,5 | 8 | 1.5 | 7.00 |
650 ~ 1500 | D+27.3 | 16.0 | d+2,5 | 10 | 2.0 | 8.60 |
Võlli läbimõõt vahemik D F8 |
Soone läbimõõt D H9 |
Soone laius L+0.2 |
Ava augu läbimõõt D1H11 | Avatud augu laius ≥ |
Ümardatud nurgad R≤ |
O-rõnga traadi läbimõõt dO |
4 ~ 11 | D+4,8 | 3.7 | d+1,5 | 2 | 0.4 | 1.80 |
12 ~ 64 | D+6,8 | 5.0 | d+1,5 | 2 | 0.7 | 2.65 |
65 ~ 250 | D+8,8 | 6.0 | d+1,5 | 3 | 1.0 | 3.55 |
251 ~ 420 | D+12.2 | 8.4 | d+2.0 | 4 | 1.5 | 5.30 |
421 ~ 650 | d+16,0 | 11.0 | d+2.0 | 4 | 1.5 | 7.00 |
651 ~ 1500 | d+20,0 | 14.0 | d+2,5 | 5 | 2.0 | 8.60 |

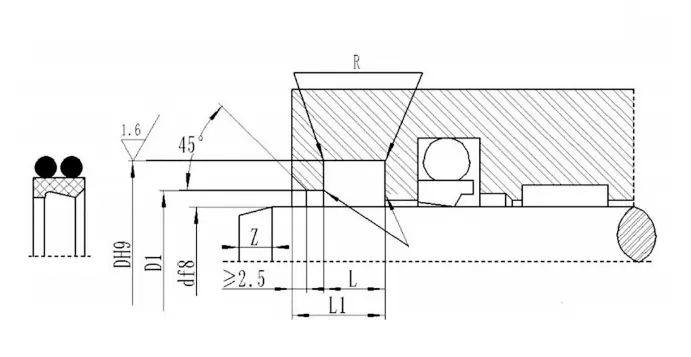

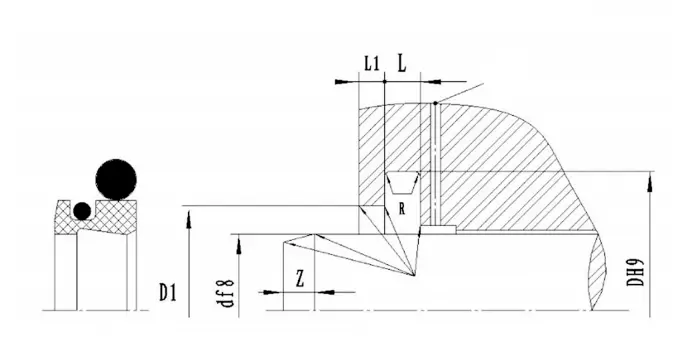

Võlli läbimõõt vahemik D F8 |
Soone läbimõõt DH9 |
Astme läbimõõt D1 H11 |
Soone laius L+0.2 |
Üldine laius L1 |
Ümardatud nurgad Rmax |
Faaktori pikkus Zmin |
20 ~ 39,9 | D+7.6 | d+1 | 4.2 | 8.2 | 0.4 | 3 |
40 ~ 69,9 | D+8,8 | d+1,5 | 6.3 | 10.3 | 1.2 | 4 |
70 ~ 139,9 | D+12.2 | d+2.0 | 8.1 | 12.1 | 2 | 6 |
140 ~ 399,9 | d+16,0 | d+2.0 | 11.5 | 15.5 | 2 | 8 |
400 ~ 649,9 | D+24.0 | d+2,5 | 15.5 | 19.5 | 2 | 10 |
650 ~ 1000 | D+27.3 | d+2,5 | 18.0 | 23.0 | 2 | 12 |
Võlli läbimõõt vahemik D F8 |
Soone läbimõõt DH9 |
Astme läbimõõt D1 H11 |
Soone laius L+0.2 |
Külje laius L1 |
Ümardatud nurgad Rmax |
Faaktori pikkus Zmin |
100 ~ 229 | D+22.2 | D+10,7 | 6.3 | 4.2 | 1.2 | 6 |
230 ~ 299 | D+24.2 | D+10,7 | 6.3 | 4.2 | 1.2 | 8 |
300 ~ 629 | d+33,0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
630 ~ 1000 | D+36,5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |

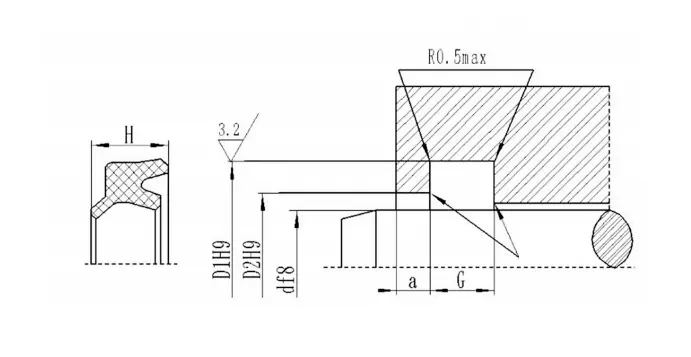

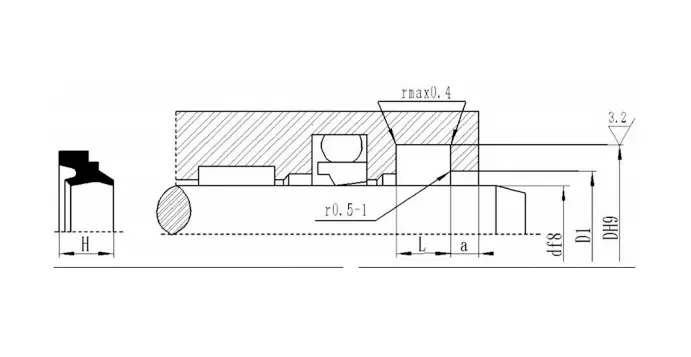

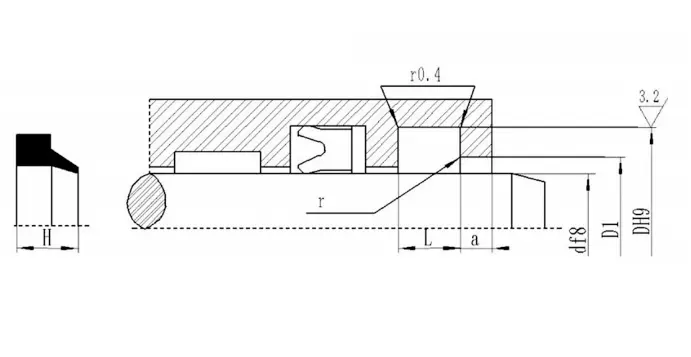

Tootenumber | d | D1 | H | G+0,3 | D2 | a |
DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
