Hüdraulilise tihendijuhi element

Hüdraulilise tihendijuhendi elemendil, nagu ka meie teistel hüdrauliliste tihendi toodetel, on spetsiifilised alajaotuse mudelid. Ruicheni pitserid on alati säilitanud tootearenduse ja kvaliteedikontrolli. Igal mudelil on erinevad disaini- ja tootmisomadused ning sellel on oma sihipärasemad töötingimused ja rakendused.

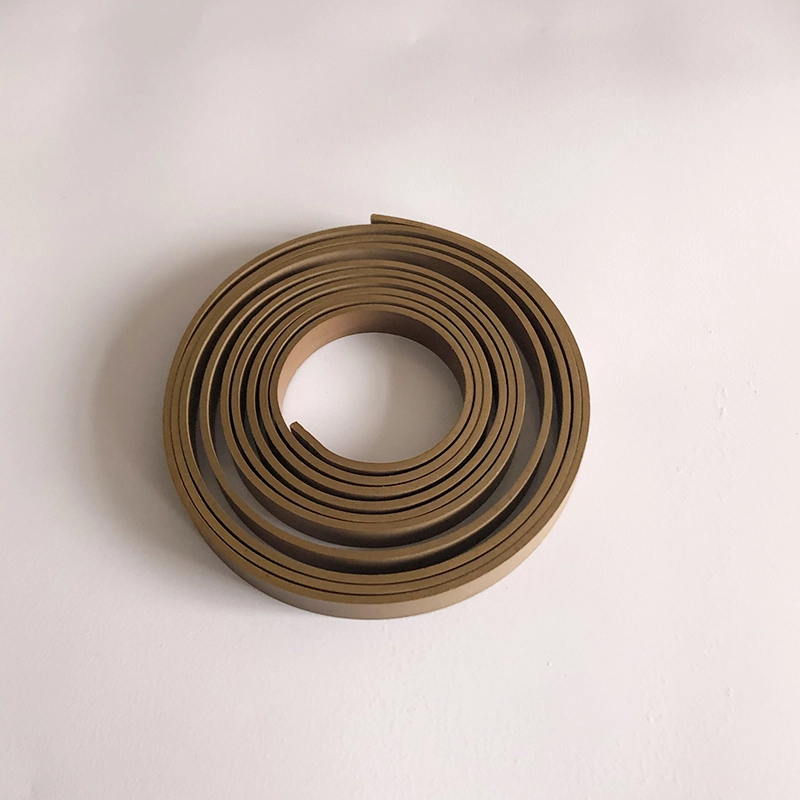

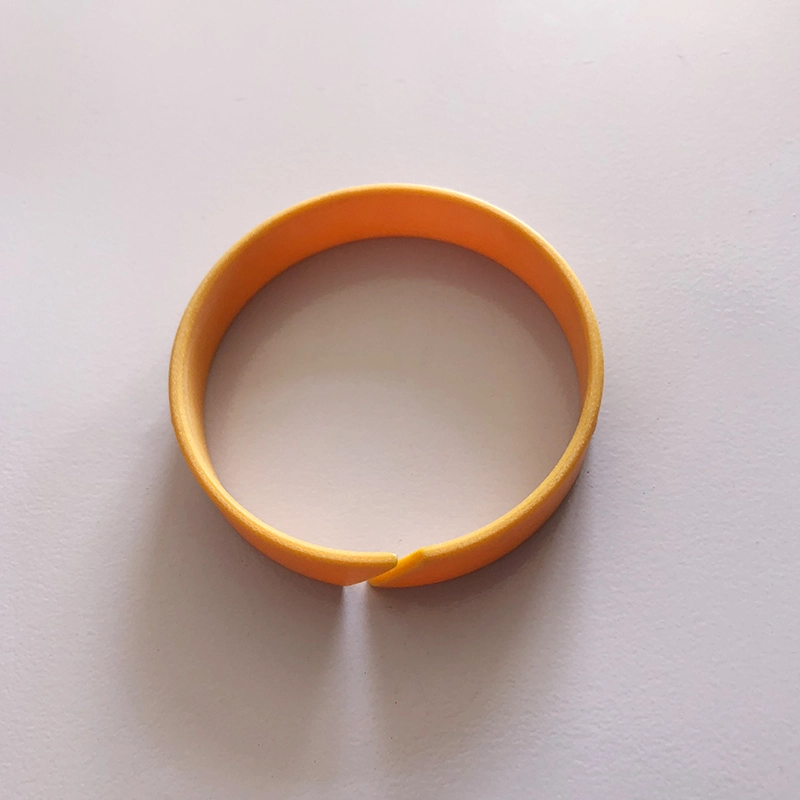

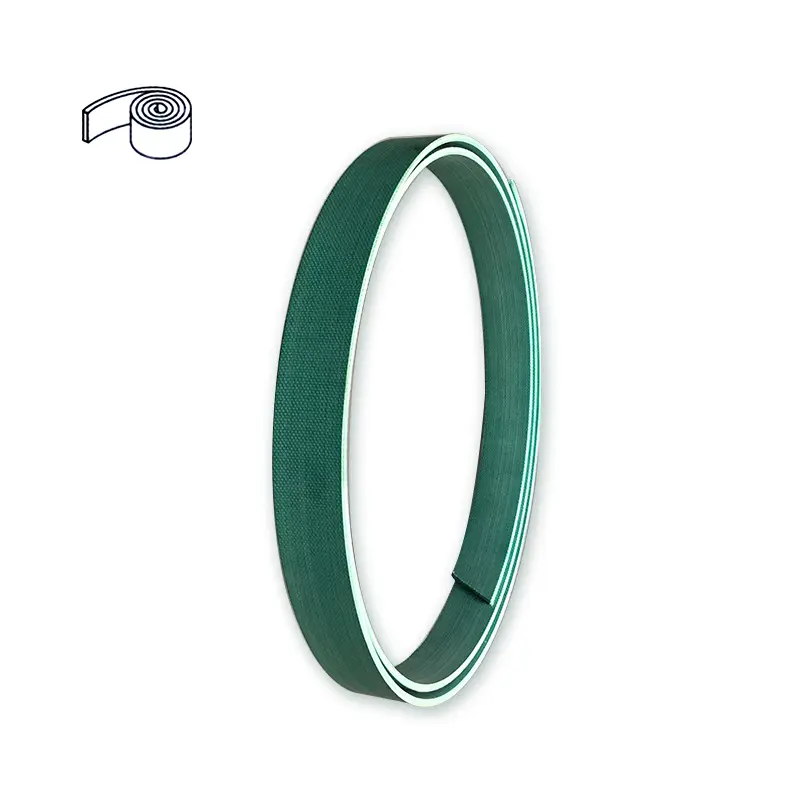

RC1081 tugevdatud polütetraetüleenjuhi vööl on pronkspulbri ja muude materjalide lisamise tõttu PTFE materjalile suure koormuse, madala kulumise, madala hõõrdumise ja hiilivate omadused. RC1082 riidega tugevdatud fenoolvööl on fenoolse riidega tugevdatud materjali kasutamise tõttu suurem radiaalne koormusvõime kui PTFE juhtvöö. Mõlemad juhtvööd on varustatud rullides, mida kasutajad saavad hõlpsaks paigaldamiseks ja metallist kontakti vältimiseks libiseva pinna jaoks.

Tugirõngas on hüdraulilise silindri oluline põhikomponent. Lükanduvate rõnga kombineeritud pitserite ja pehmete laagristruktuuride arendamisel on meie ettevõte edukalt välja töötanud riidega tugevdatud fenoolse tugirõngad (vööd). Aastaid kestnud tegelik kasutamine on näidanud, et see toode on jõudnud või ületanud sarnaste välismaiste toodete kvaliteeditaseme ja seda on kasutajad laialdaselt kiidetud. Meie ettevõtte toodetud tugirõngaste (vööd) jõudlustabeli saab kasutada viitena. Kolbis ja kolbkolbide kolb- ja kolbvarras mängivad toetavat ja suunavat rolli.

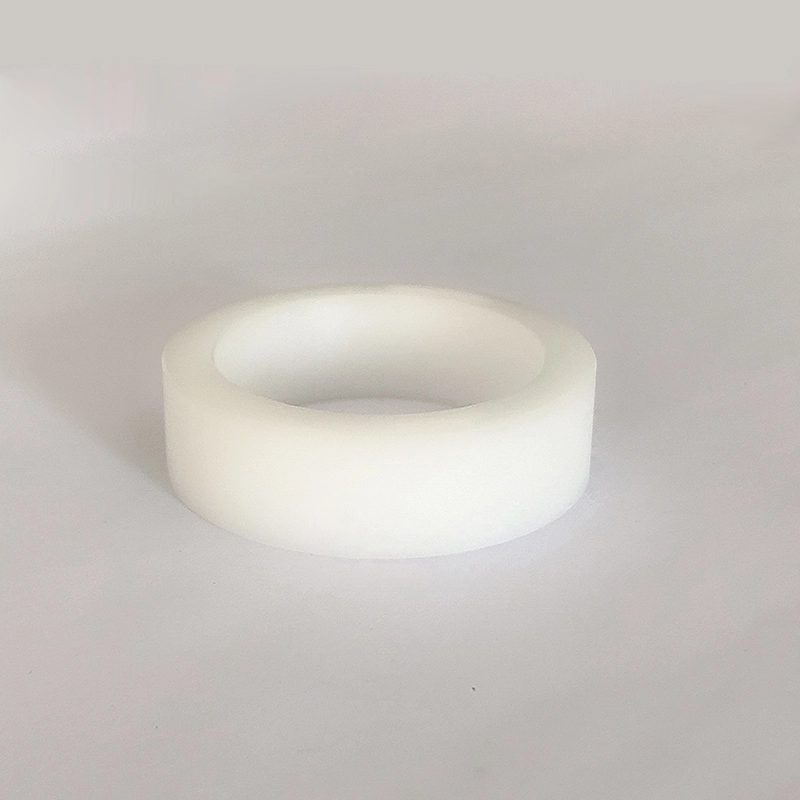

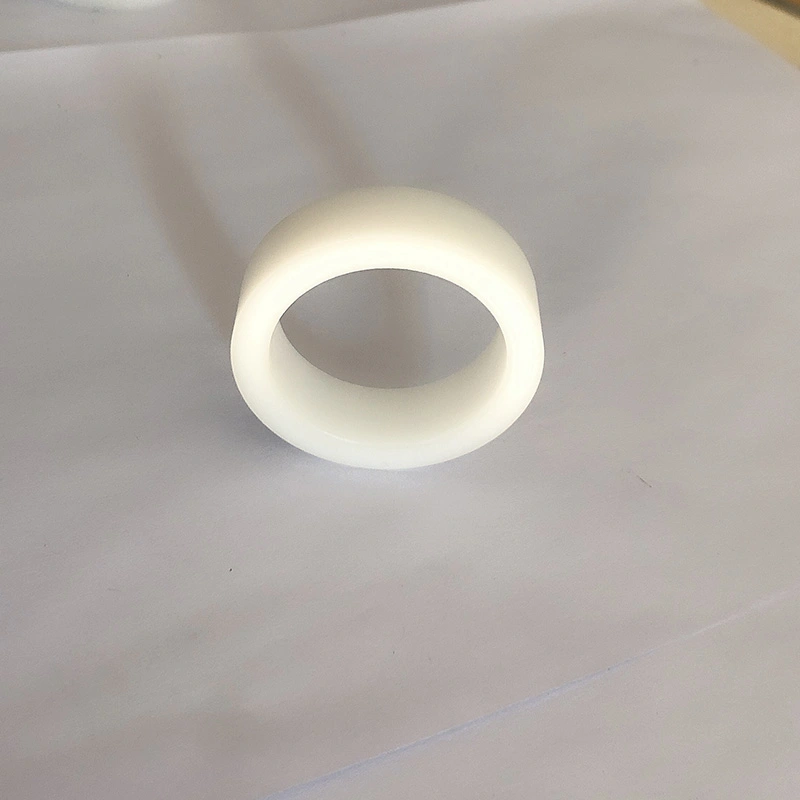

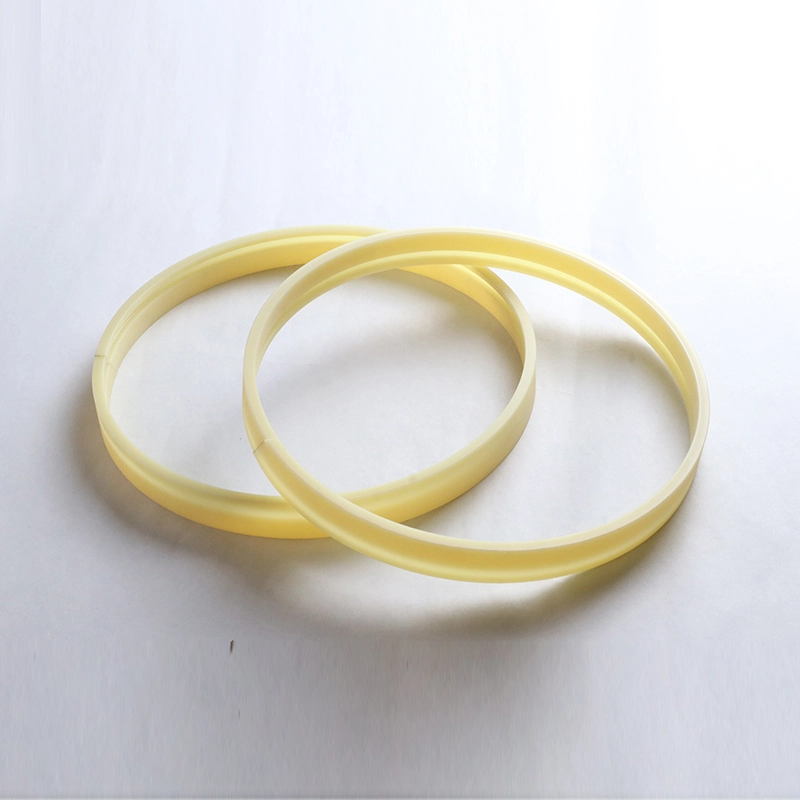

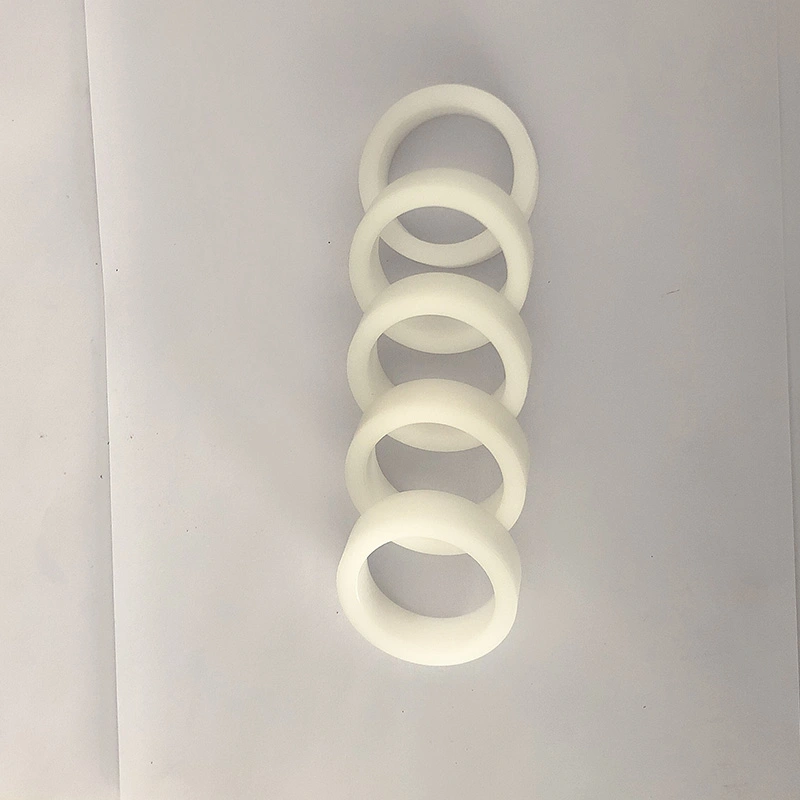

RCS-i mittemetalliline juhtrõngas kolvivarda jaoks RCT mittemetalliline juhtrõngas kolb jaoks

Hüdraulilises silindris töötava kolb- või kolbivarda jaoks on kulumisrõngas täpne suunav efekt ja see võib radiaalseid jõude imenduda. Samal ajal võib kulumisrõngas vältida hüdraulilise silindri libistavate osade metallkontakti. Võrreldes metalli kulumisrõngastega, on mittemetallilistel kulumisrõngastel palju eeliseid. Nende hulgas on kohapealsetes lõikamis- ja kasutamiseks mõeldud tüüpides saadaval riidega tugevdatud fenool- ja PTFE giidirõngad.

1. Hea kulumiskindlus

2. Vältige metallist kontakti

3. saab mehaanilist vibratsiooni maha suruda

4. kulumisrõnga tsentreeriva toime tõttu on lubatud suurem radiaalne kliirens

5. Lihtne soon ja hõlpsasti paigaldatav

Ülaltoodud eeliste põhjal madala hoolduskulud, seda kasutatakse laialdaselt

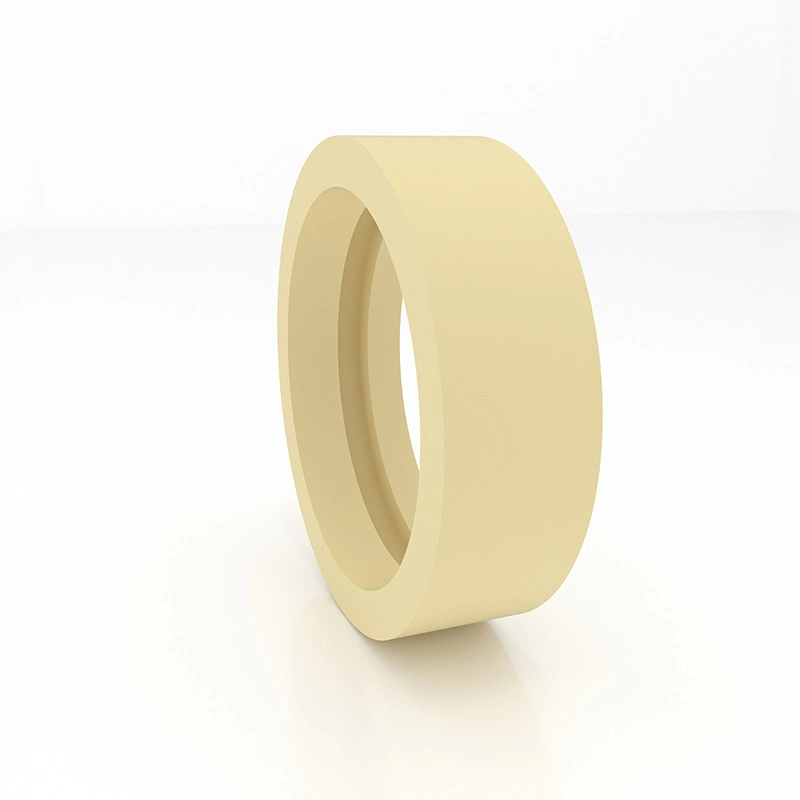

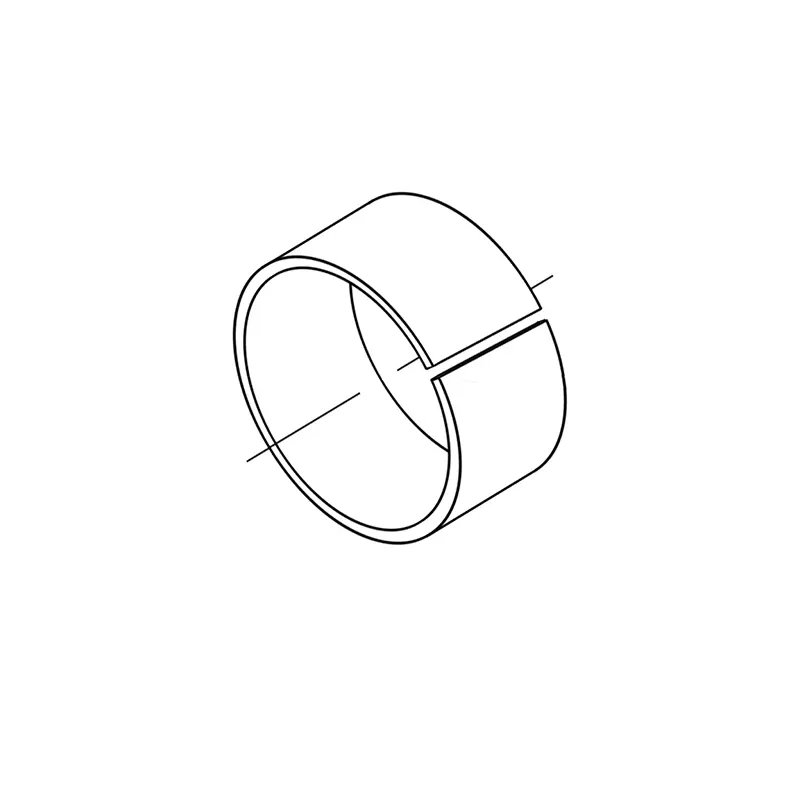

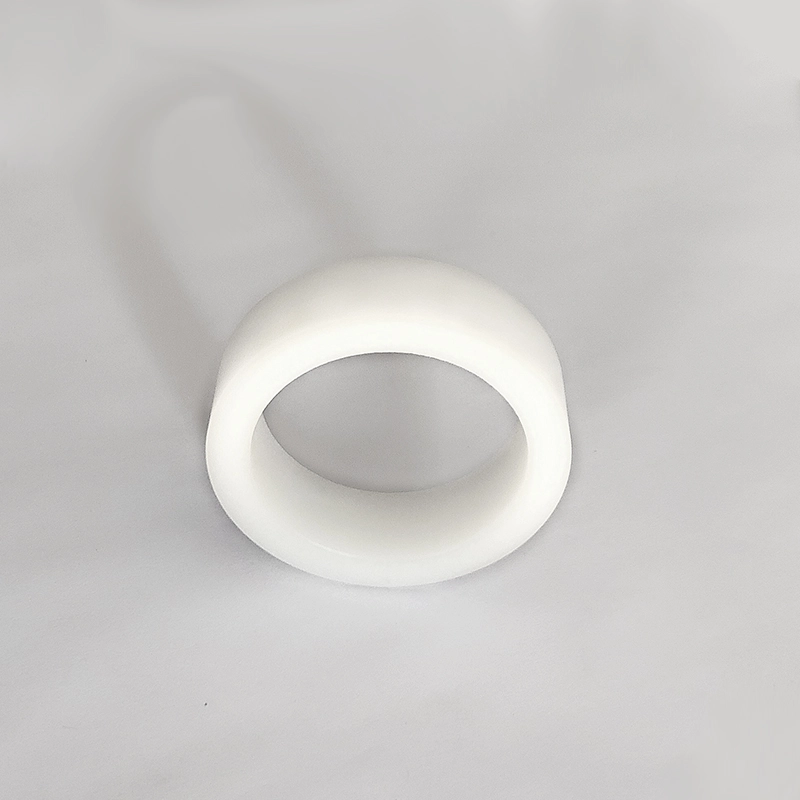

Giidhülss

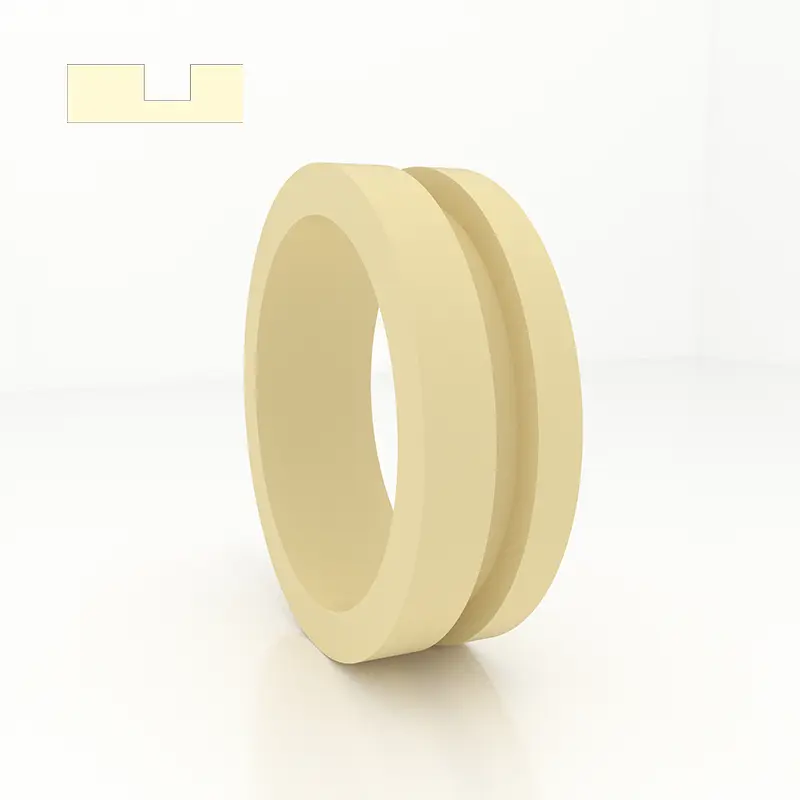

GFAI on kolvivarda juhthülss, mis toetab ja juhib kolbivarda ning millel on ka tolmukindel funktsioon. Juhtivarrukad GFI ja GFA on kolvivarda juhthülsid, mis toetab ja juhib kolvivarda.

RCSF-1 juhtrõngas on valmistatud terasest plaadist, keskel pakitud pronksipulber ning pinnale veeretatud polütetrafluoroetüleeni ja kiudaine segu. Omadused: 1. PTFE ja Kiu segu on 0,01-0,03 mm, moodustades ülekandekile kahe pinna kaitsmiseks ja sellel on ise määrivad omadused; 2. vaskpulbri kiht on 0,2–0,3 mm, hea koormuse kandmise ja kulumiskindlusega, hea soojusjuhtivusega; 3. madala süsinikusisaldusega teras, pakkudes head koormuse kandmist ja soojusjuhtivust.

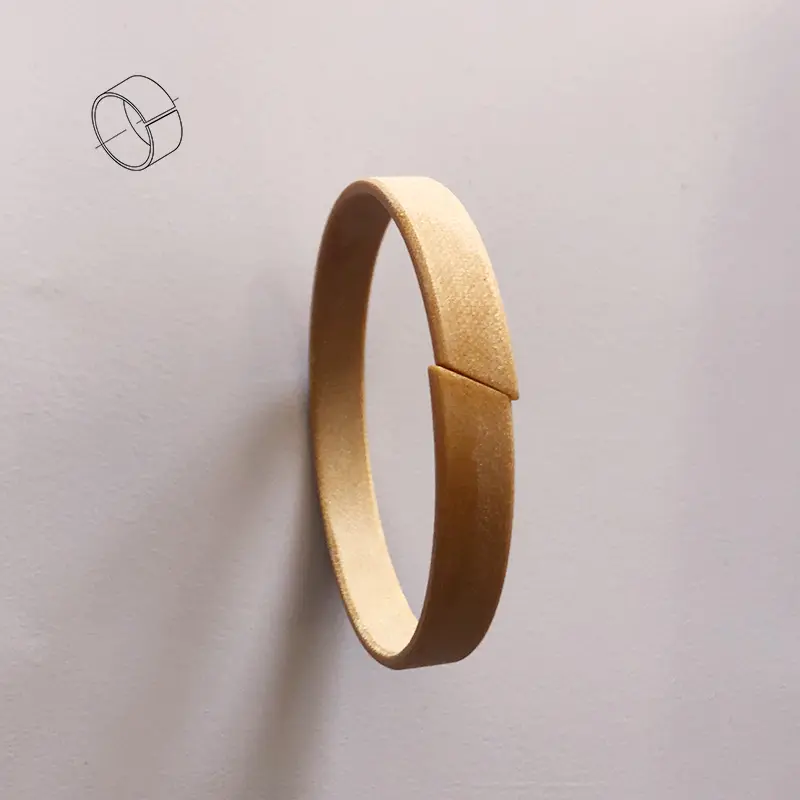

RCFB tüüpi pronksist juhtrõngas on valmistatud CUSN8 pronksist kui alusmaterjal ja see on ökonoomne puks, millel on suure koormuse kandmine ja hea vastupidavus. RCFB090 toote tööpind on kaetud tavaliste teemantõli aukudega ja RCFB092 toote tööpind on kaetud regulaarsete õliavadega, mis mängivad õli säilitamise rolli. Liikumise alguses on õlifilmi lihtsam moodustada, vähendades sellega esialgset hõõrdekistut.

Tooteomadused ja rakendused:

Tellimise näide:

PTFE juhendi lindi tellimise näide RC1081—9.7x2.5

Fenoolriie juhendi lindi tellimise näide RC1082—9.7x2,5

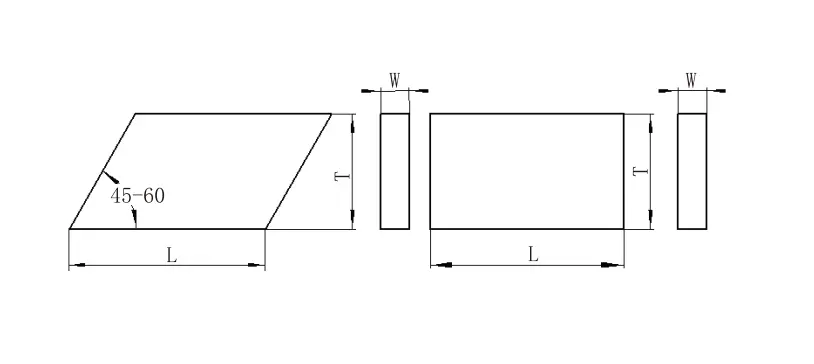

Lõikamise pikkuse arvutamine

Võlli jaoks: L = 3,1 (d+W) augu jaoks: l = 3,1 (d-w)

L --- Rõnga pikkus D --- Võlli läbimõõt D --- Aku läbimõõt W --- Rõnga paksus z --- Lõika kliirens

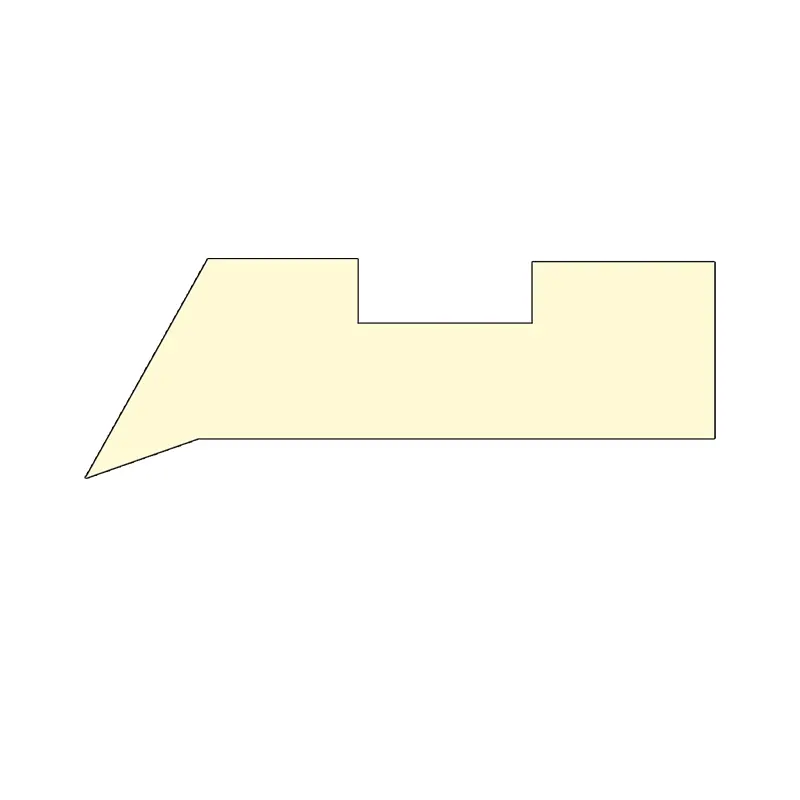

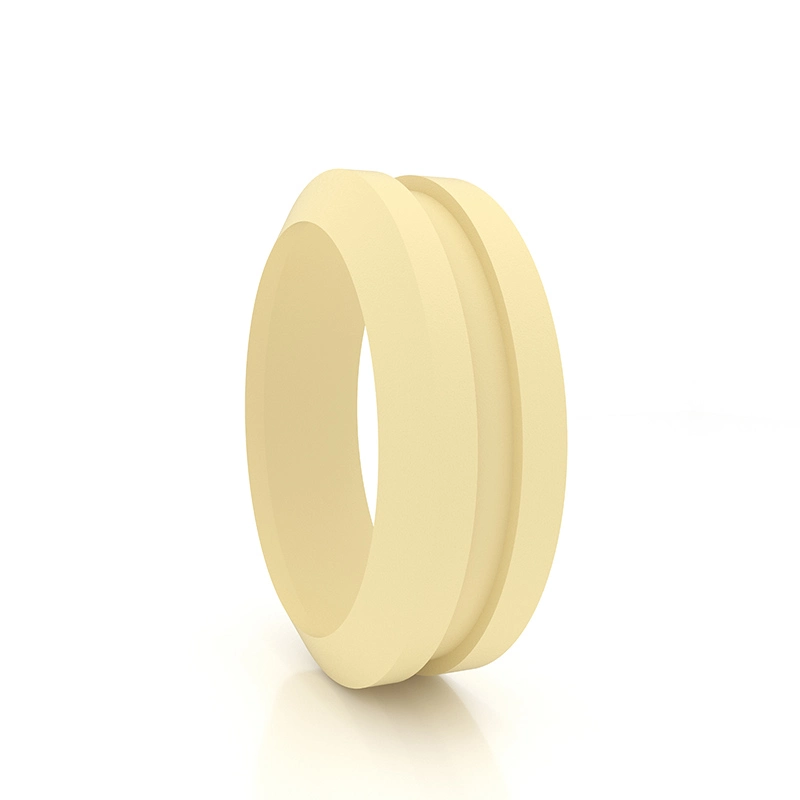

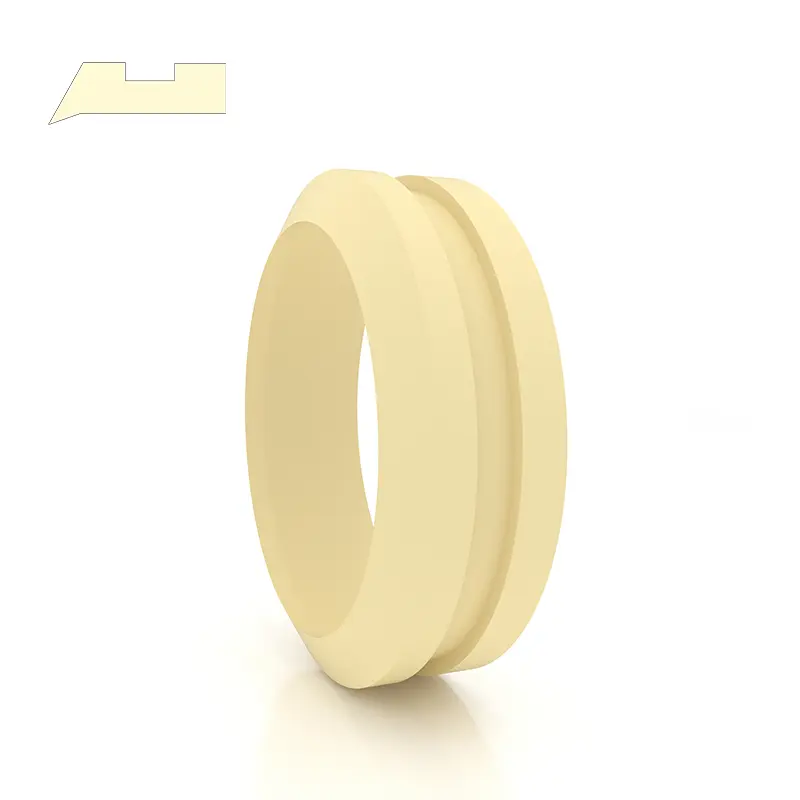

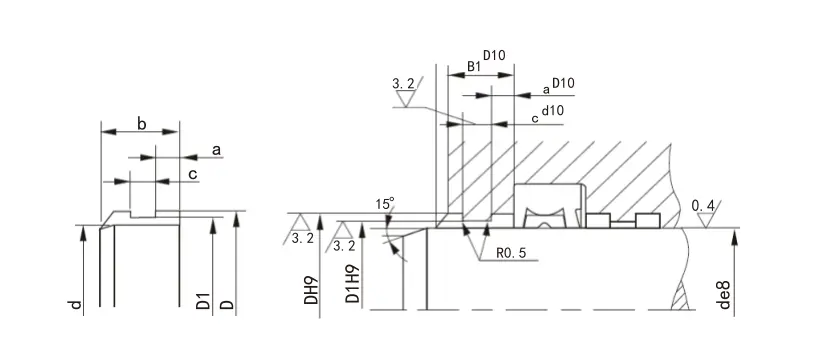

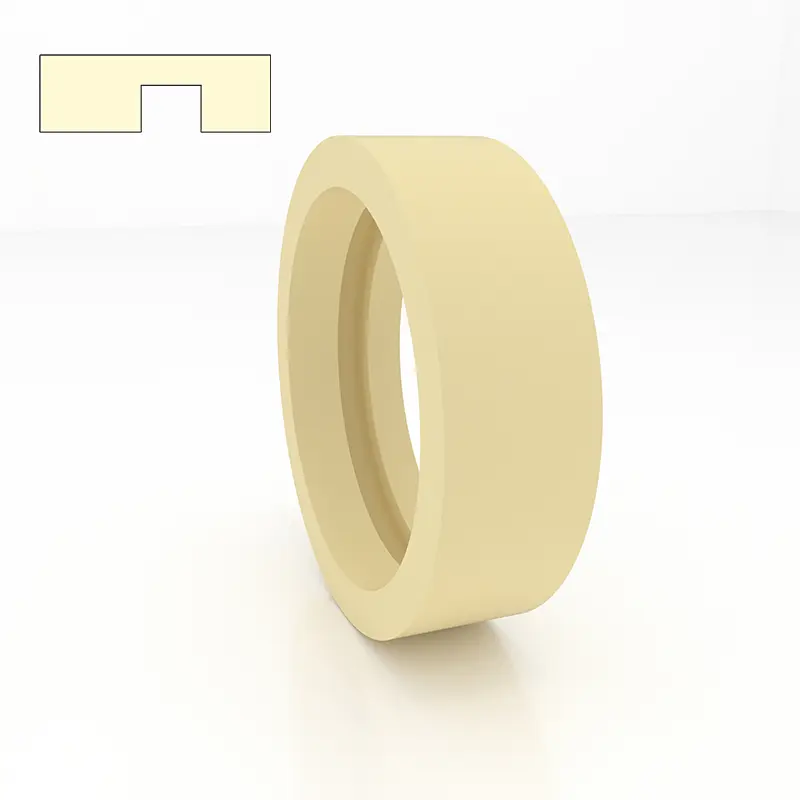

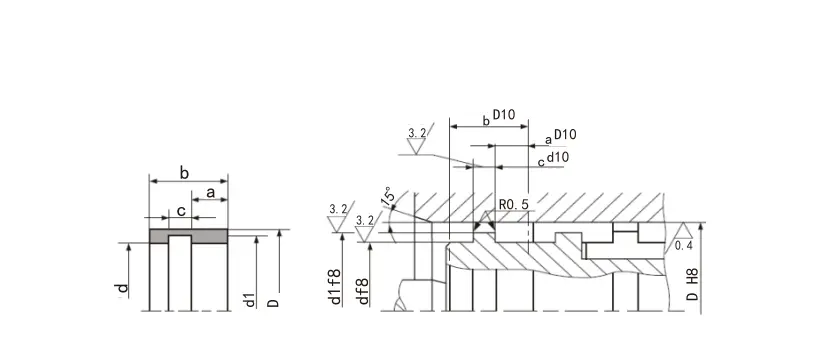

Juhtivarruka GFAI

1. jõudlus ja kasutamine: juhthüljes GFAI on kolvivarda juhthülss, mis toetab ja juhib kolvivarda ja millel on tolmukindel funktsioon.

2. Materjal: nailon PA, polüoksümetüleen POM ja polütetrafluoroetüleen PTFE.

3. töötingimused: töötemperatuur: -55 ～+225 ° C (PTFE -d kasutatakse üle 120 °).

4. Kujundusstandard: kavandamisel ja valimisel lugege näljaettevõtte FAI seeriat.

5. Märgistus- ja tellimismeetod: Juhend Varruka GFAI on tähistatud tellimisnumbriga, näide: GFAI-0600 PTFE

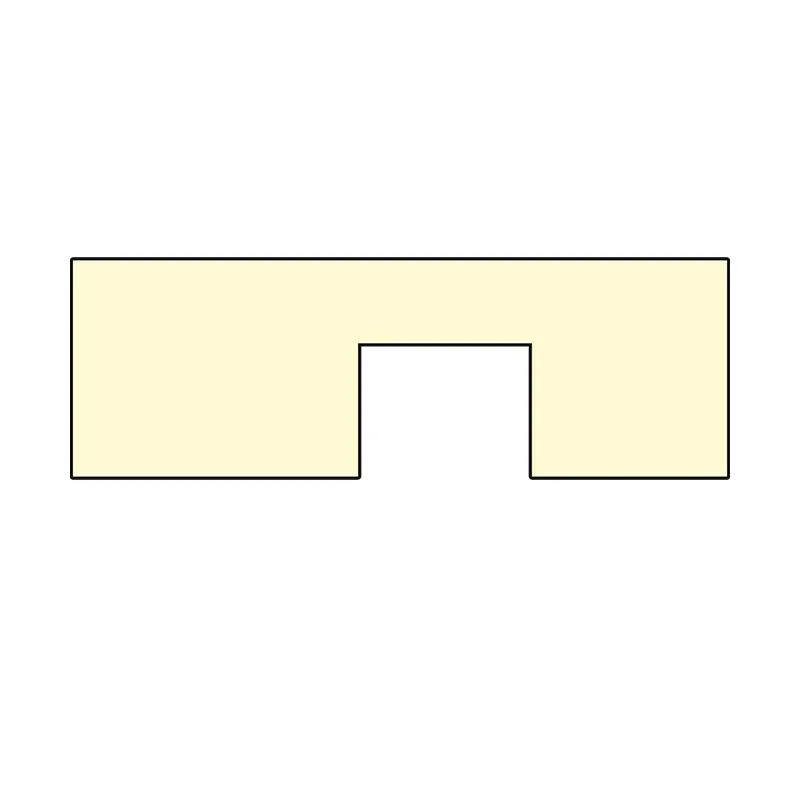

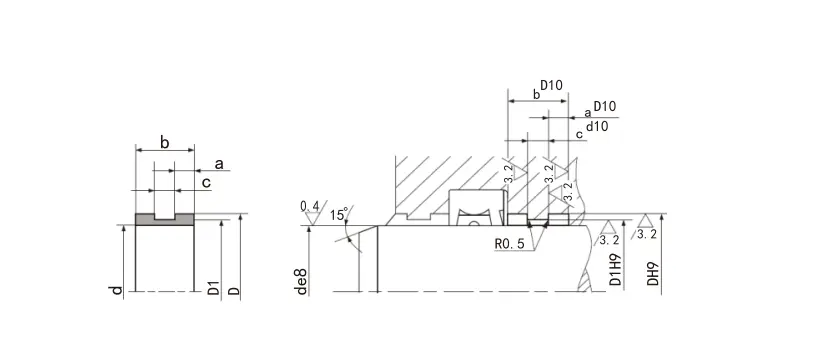

Juhtivarruka GFI

1. jõudlus ja kasutamine: Juhend varrukas GFI on kolvivarda juhthülss, mis toetab ja juhib kolvivarda.

2. Materjal: nailon PA, polüoksümetüleen POM ja polütetrafluoroetüleen PTFE.

3. töötingimused: töötemperatuur: -55 ~+255 ° C (PTFE -d kasutatakse üle 120 ° C)

4. Kujundusstandard: kujundamisel ja valimisel lugege nälja FI -seeriat.

5. Märgistus- ja tellimismeetod: Juhend Varruka GFI on tähistatud tellimisnumbriga, näide: GFI-0360 PA

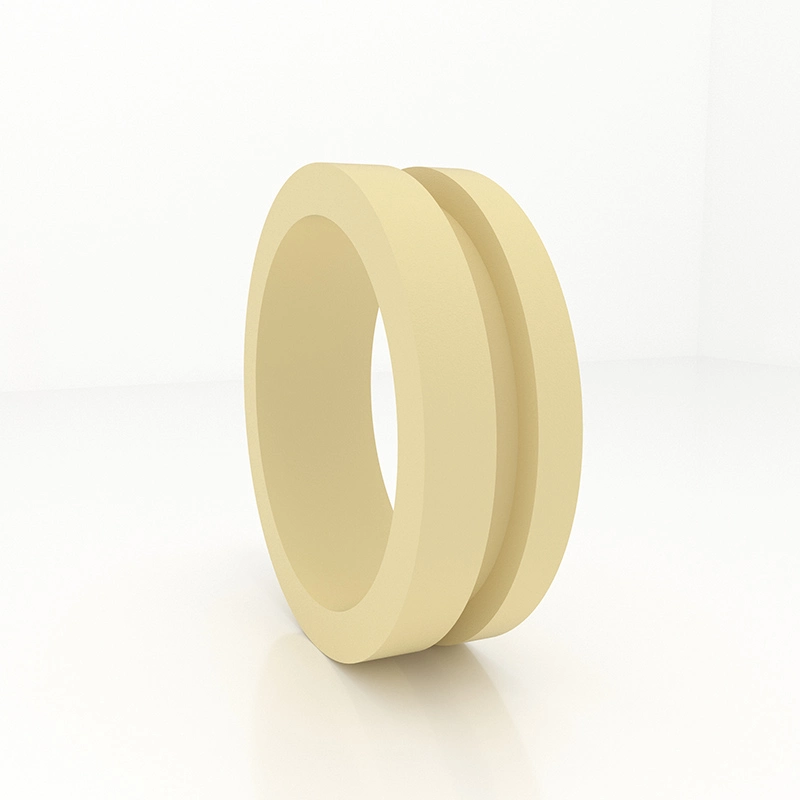

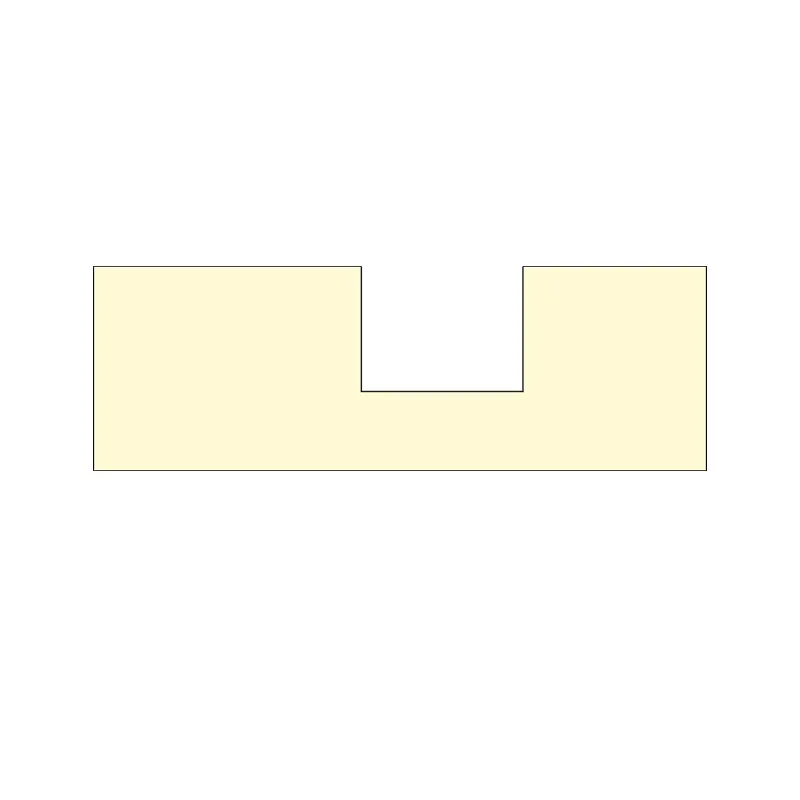

Juhtivarruka GFA

1. jõudlus ja kasutamine: Juhend varrukas GFA on kolviküljel, mis toetab ja juhib kolb.

2. Materjal: nailon PA, polüoksümetüleen POM ja polütetrafluoroetüleen PTFE.

3. töötingimused: töötemperatuur: -55 ~+255 ° C (PTFE -d kasutatakse üle 120 ° C)

4. Kujundusstandard: kujundamisel ja valimisel lugege nälja FA -seeriat.

5. Märgistus- ja tellimismeetod: Juhend Varruka GFA on tähistatud tellimisnumbriga, näide: GFA-0560 PA

6. Struktuuriseade:

Spetsifikatsioonid:

Mudel	Soone laius H+0,2	Paksus T-0.05	Paksus t T-0.05	Paksus T-0.05	Paksus T-0.05	Paksus T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6,3	6.3	1.55	2	2.5	-	-
RC1081/1082-8,1	8.1	1.55	2	2.5	-	-
RC1081/1082-9,7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
MÄRKUS. Boldface'i seeriaid kasutatakse tavaliselt seeriaid. Kui vajalik toode pole selles tabelis, võtke meiega ühendust.

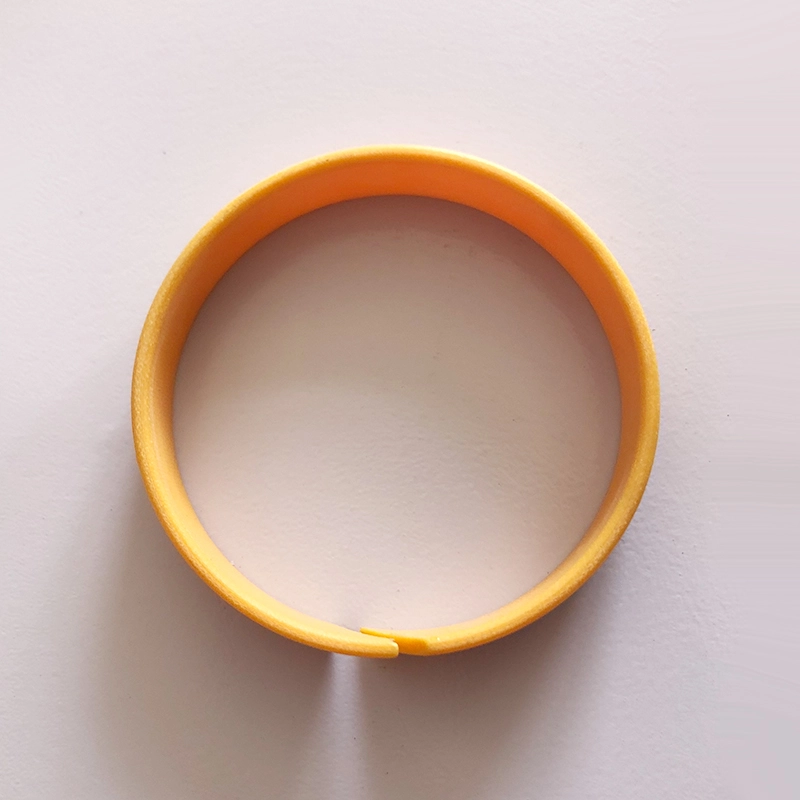

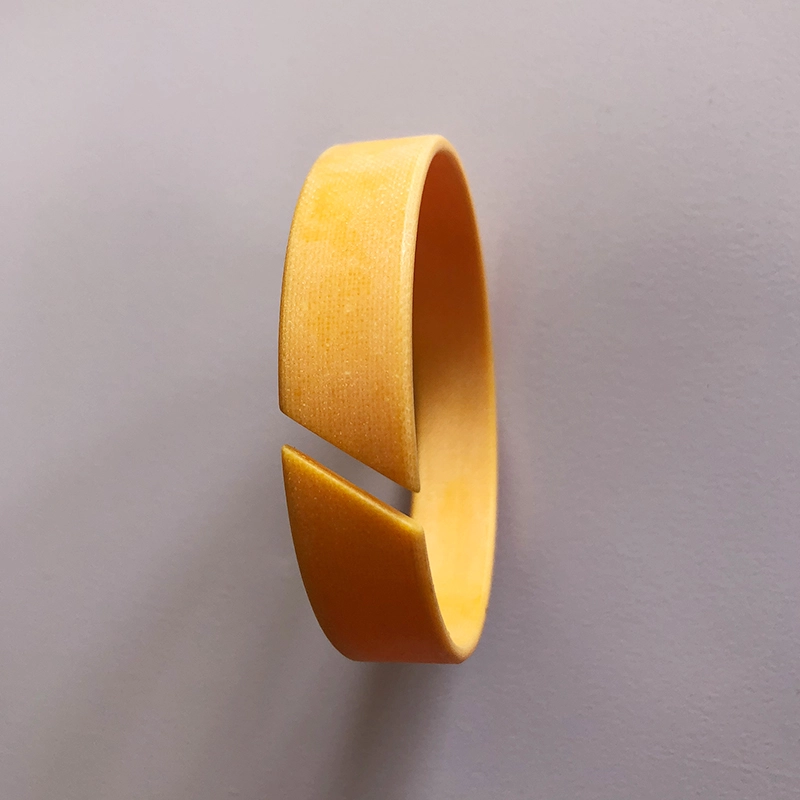

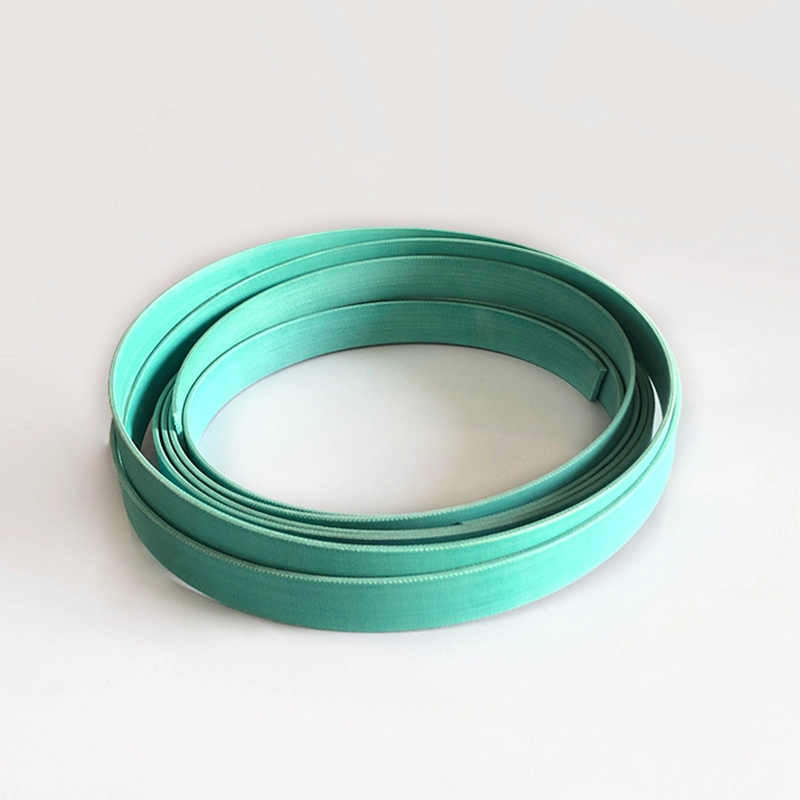

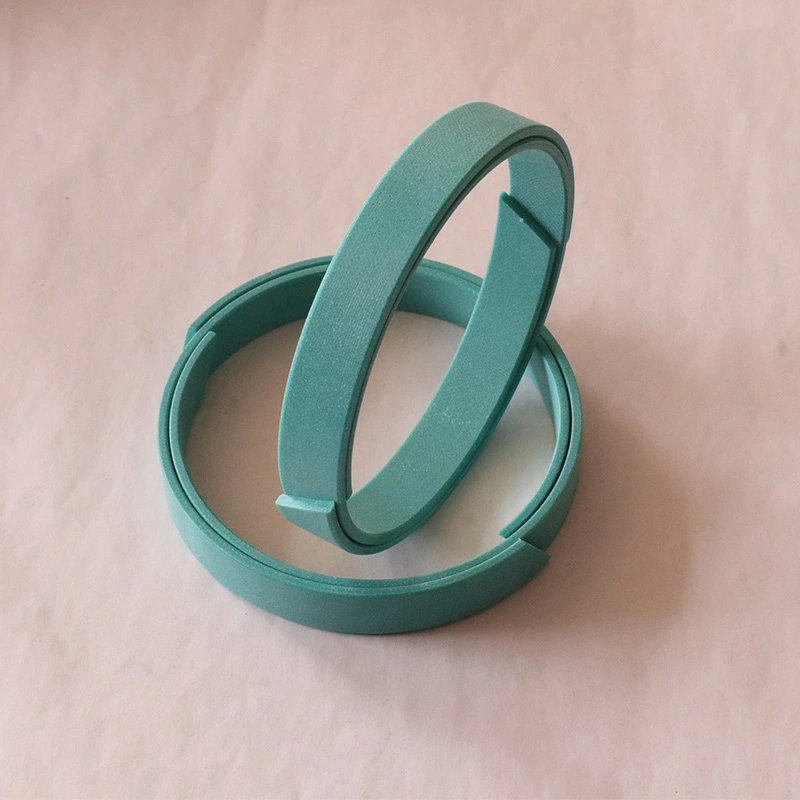

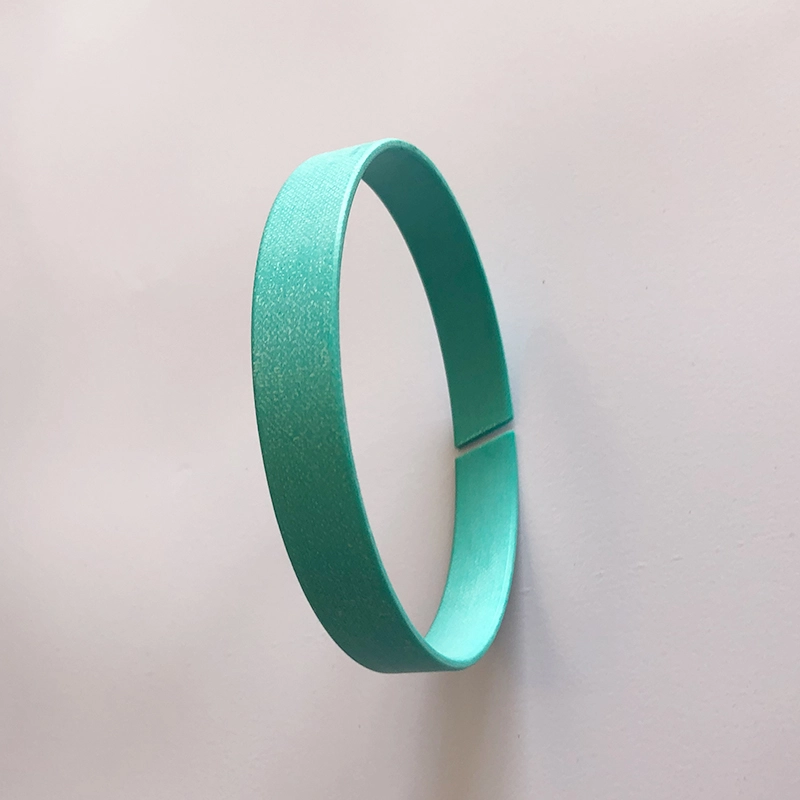

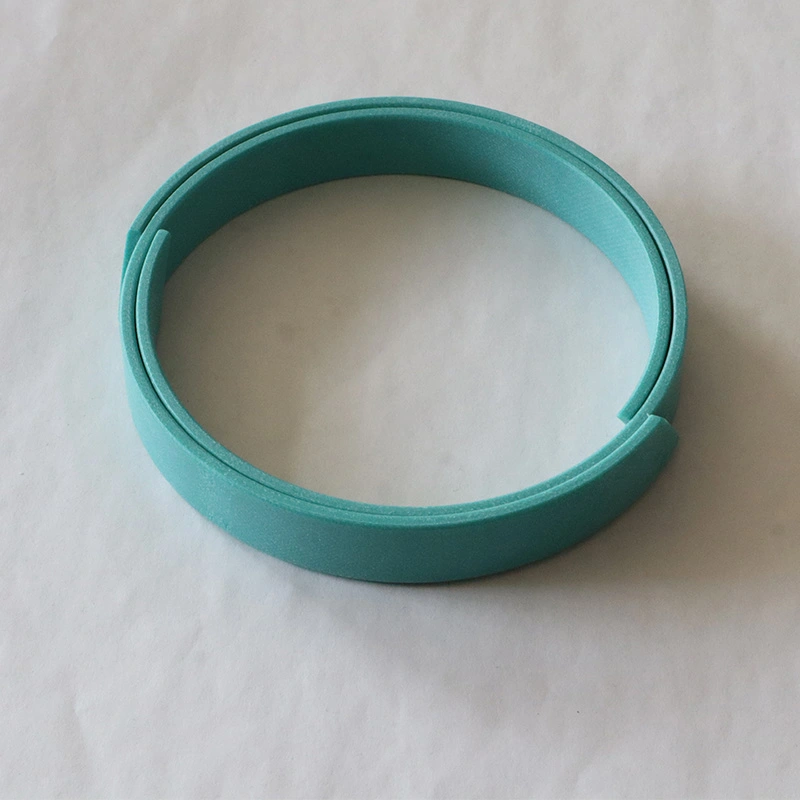

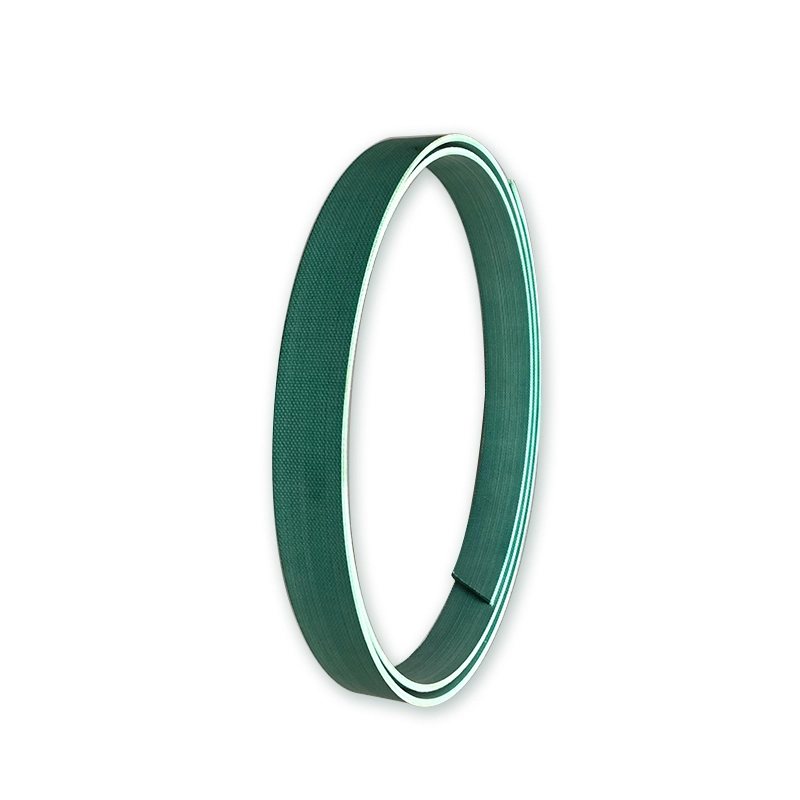

Riidega tugevdatud fenoolne tugirõngas (vöö)
Tugirõngad on hüdrauliliste silindrite olulised põhikomponendid. Lükanduvate rõnga kombineeritud pitserite ja pehmete laagristruktuuride arendamisel on meie ettevõte edukalt välja töötanud riidega tugevdatud fenoolse tugirõngad (vööd). Aastaid kestnud tegelik kasutamine on näidanud, et see toode on jõudnud või ületanud sarnaste välismaiste toodete kvaliteeditaseme ja seda on kasutajad laialdaselt kiidetud. Tabelid 1–4 on meie ettevõtte toodetud tugirõngaste (vööd) jõudlustabelid.

Tabel 1 Meie tugirõnga ja Busak+Shamba toodete füüsiliste omaduste võrdlus

Näidisallikas	Toetage rõnga paksust (MM)	Survetugevus (MPA)	Õlikindluse kaalu muutmise kiirus hüdrauliline õli (70 ± 2 ℃*24h）	Purunemisjõud (MPA)	Vahepalade adhesioon (KN/M)
Mood+shamba	2.48	338.9	2.83	35.6	1.2
Meie tooted	2.48	425	0.90	37.0	2.9
	2.48 (grafiidiga)	390	0.63	36.4	2.08

Tabel 2 Hüdraulilise silindri tugirõnga jõudlusindeks

Näidis mitmekesisus	Meie tooted		Orken Võis ①	Duratec900 ①	Turcite47 ②	MT64/5b	Nokwr (Jaapanlased)	POM modifitseeritud Polüoksümetüleen	Kass (USA)
	Mõõdetud väärtus	Nõutavad näitajad
Survetugevus (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Märkus: ①Busak+Shamba Company ②Merkel Company Tabel 3 tugevusindeks

Näidis mitmekesisus	Meie tooted		Orken Võis ①	Duratec900 ①	Turcite47 ②	MT64/5b	Nokwr (Jaapanlased)	POM modifitseeritud Polüoksümetüleen	Kass (USA)
	Mõõdetud väärtus	Nõutavad näitajad
Survetugevus (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Märkus: ①Busak+Shamba Company ②Merkel Company Tabel 4 meie toodete hõõrdetegur ja Orkot TLG kuiva hõõrdumise ja õli tilkumistingimuste korral

Koormusühiku kohta kontakti pikkus W (n/mm)	Hertzi kontaktrelee (N/MM2)	Hõõrdetegur
		Kuiv hõõrdeseisund		Nafta tilgutamise määrdeseisund
		Meie tooted	Orchot tlg	Meie tooted	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

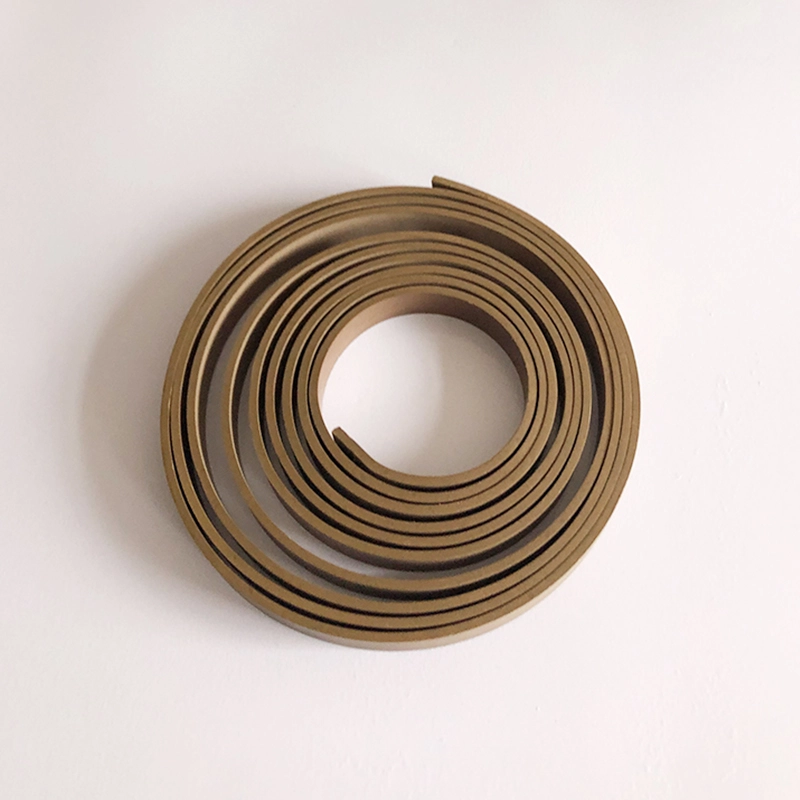

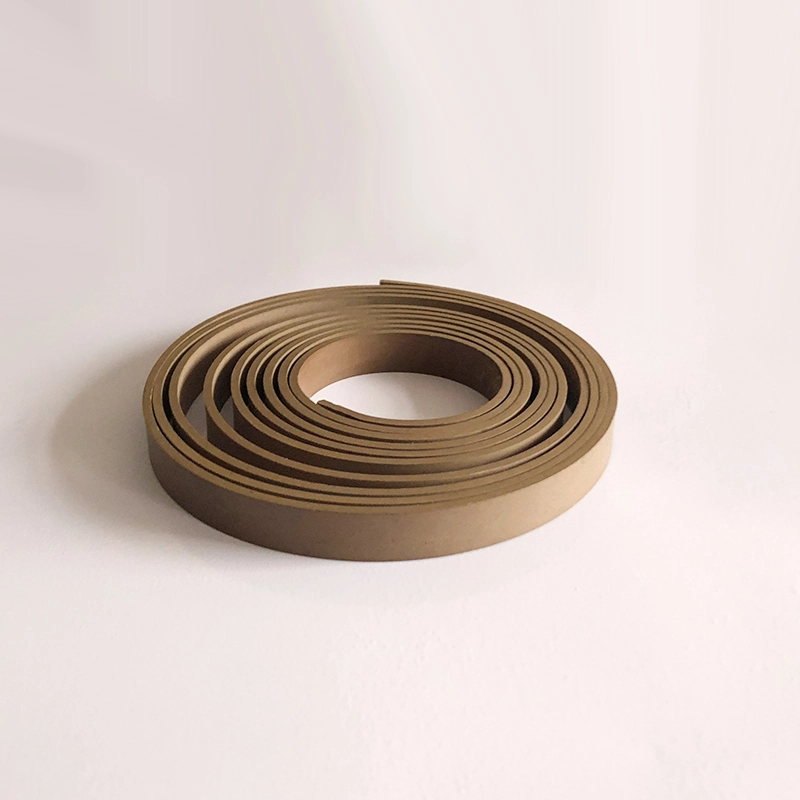

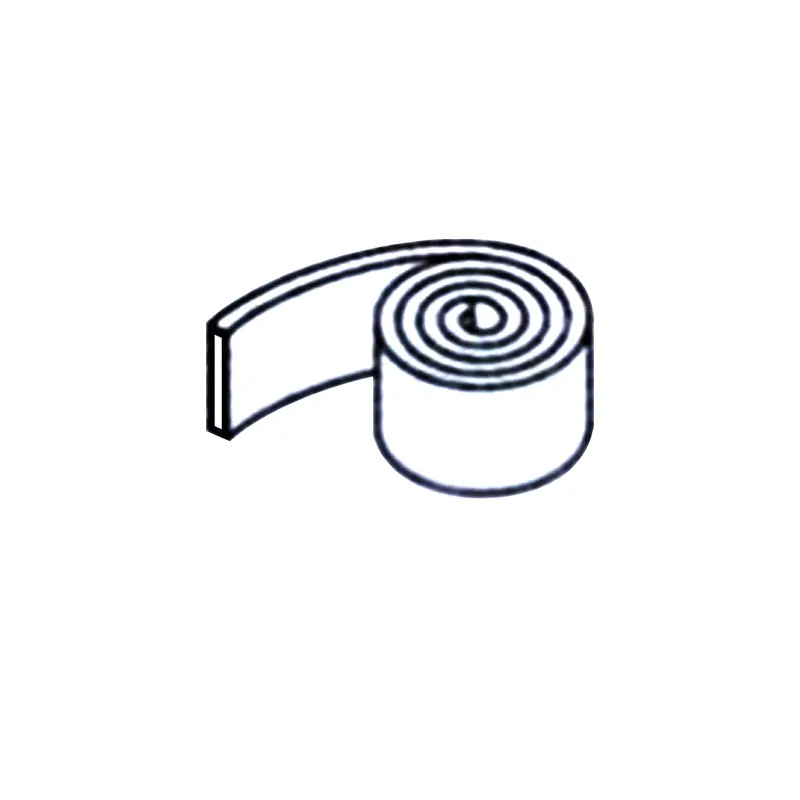

PTFE kulumiskindel vöö (rõngas)
Materiaalne	Ptfe+pronks
Varustus	Rulli (tavaliselt umbes 20 meetrit/rull) või lõigake vajaliku pikkusega
Eelised	1. madal hõõrdumine, hiiliv ja hammustamine;
	2. saab hästi töötada ilma piisava määrimiseta;
	3. vastupidav mitmesugustele meediumidele, suurepärane keemiline stabiilsus;
	4. Mahutab kulumiskindlasse rõngasse manustatud kõvasid esemeid, vähendades kõvasid esemeid silindrit ja tihendeid, nii et raske koormusega olukordades kasutage mitut kulumiskindlat rõngast;
	5. Sellel on ka hea kulumiskindlus kiiretes ja valguskoormustes, seega on see kõige laialdasemalt kasutatav kulumiskindla rõngas;
	6. Suurusepiiranguid ei saa kasutada suure läbimõõduga olukordades.
Temperatuur	-60 ~+200 ℃
Maksimaalne kiirus	15m/s
Maksimaalne ekstrusiooni tugevus	15n/mm2 (20 °)
	7,5n/mm2 (80 °)
	5N/mm2 (120 °)

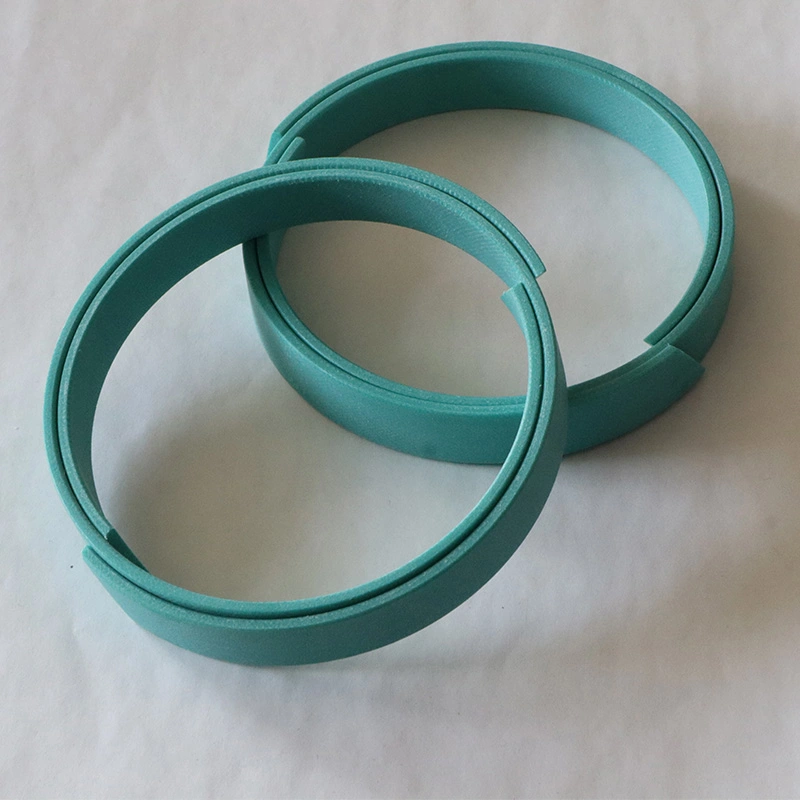

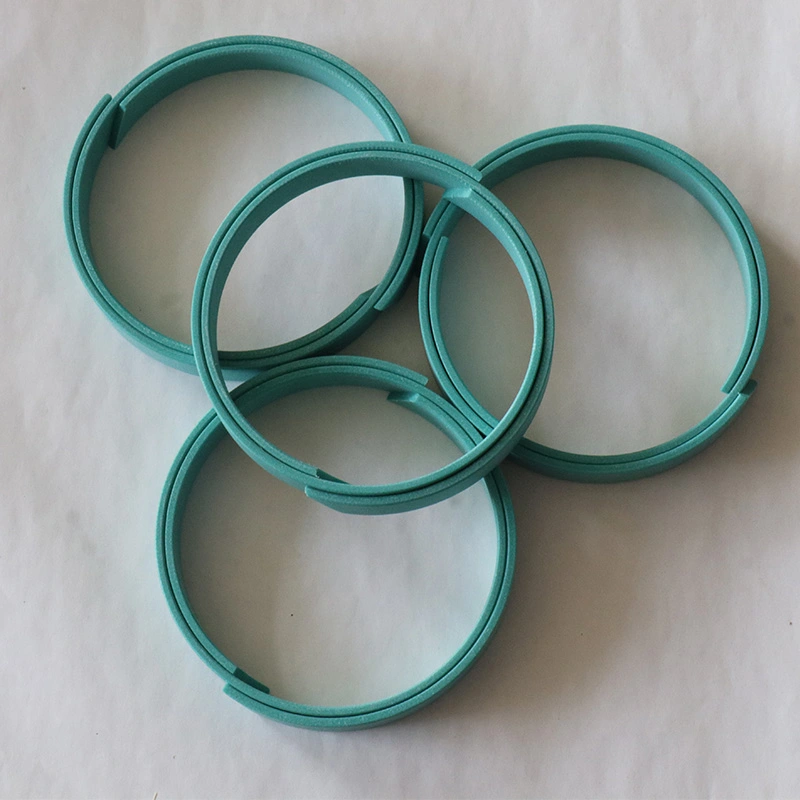

Mittemetalliline juhtrõngas RCS kolvivarda jaoks

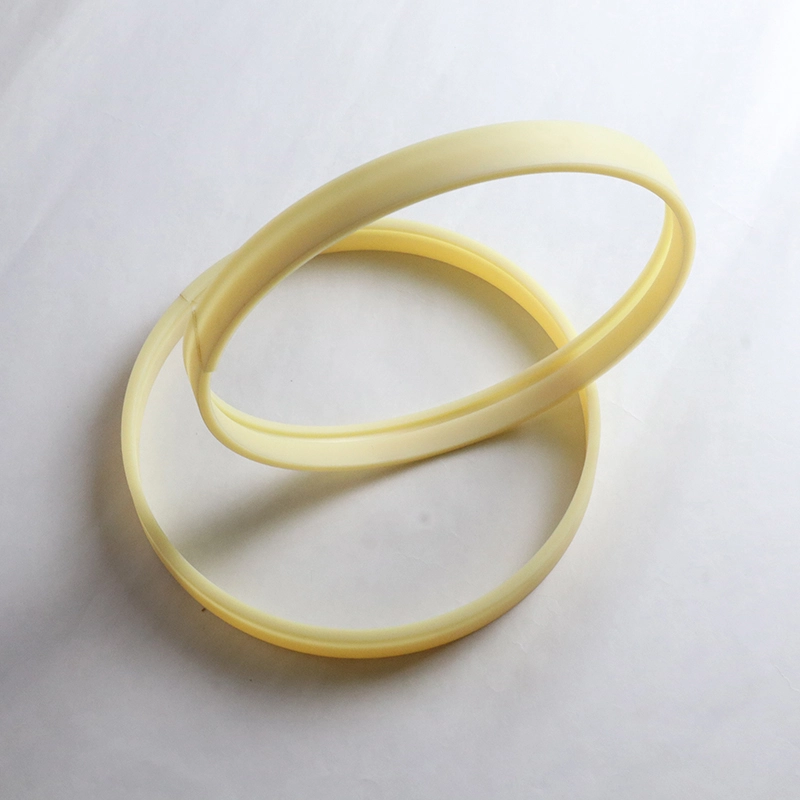

Mittemetalliline juhtrõngas RCT kolb

Hüdraulilises silindris töötava kolb- või kolbivarda jaoks on kulumisrõngas täpne suunav efekt ja see võib radiaalseid jõude imenduda. Samal ajal võib kulumisrõngas vältida hüdraulilise silindri libistavate osade metallkontakti. Võrreldes metalli kulumisrõngastega, on mittemetallilistel kulumisrõngastel palju eeliseid. Nende hulgas on kohapealse lõiketüübi ja kasutusvalmis tüübis saadaval riidega tugevdatud fenool- ja PTFE giidirõngad.

1. Hea kulumiskindlus

2. Vältige metallist metallist kontakti

3. saab mehaanilist vibratsiooni maha suruda

4. kulumisrõnga tsentreeriva toime tõttu on lubatud suur radiaalne kliirens

5. lihtne soon, hõlpsasti paigaldatav

6. Madala hoolduskulud, mis põhinevad ülaltoodud eelistel, kasutatakse seda laialdaselt

Materjalid:

1. Polütetrafluoroetüleen PTFE3 (üldmaterjal), PTFE4 (sobib madala viskoossusega söötmetele, näiteks vesi), PTFE1 (madala hõõrdumisvajaduse, näiteks pneumaatika)

2. polüoksümetüleen POM või nailon PA ja selle modifitseeritud materjalid

3. formaldehüüdi vanus + tugevdatud kiudude prif

Erinevate materjalide koormuse kandmise maht (viide) võrdluslaud

Materjalid	Koormuse maht maksimaalselt (n/mm2)
PTFE täidetud vaskpulber	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenool riidega	90 (60 ° C); 40 (80 ° C)
Polüoksümetüleen või nailon	25 (60 ° C); 15 (80 ° C)
Polüoksümetüleeni või nailoniga täidetud	40 (60 ° C); 30 (80 ° C)

Soone pinna kvaliteet

Sujuvus	RTMAX (μM)	RA (μM)
Libisemispind	≤2,5	0,05-0,3
Soone põhi	≤10	≤2
Soone pool	≤15	≤3

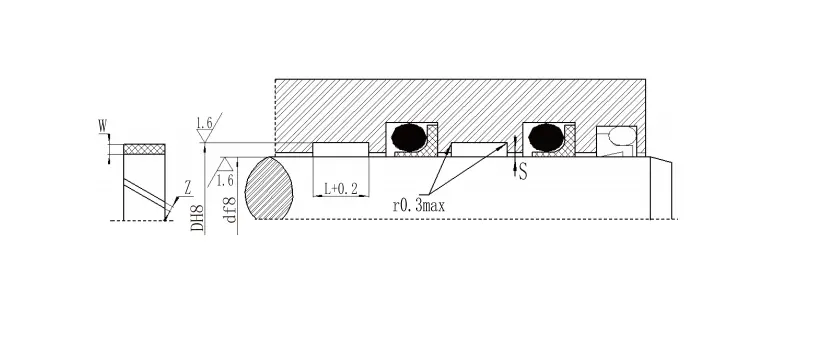

Kolvi varda juhendi rõnga spetsifikatsioonide seeria

Varda läbimõõt	Alumine läbimõõt	Soone laius	Paksus	Lüngad		Varda läbimõõt	Alumine läbimõõt	Soone laius	Paksus	Lüngad
D F8/H9	D H8	L+0,2	W	Z		D F8/H9	D H8	L+0,2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999,9	d+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	d+5	25	2.5	33-134
15-140	d+5	5.6	2.5	2-5		280-999,9	d+8	25	4	10-33
20-220	d+5	9.7	2.5	2-9		1000-2200	d+8	25	4	33-70
80-400	d+5	15	2.5	4-15

RCSF-1 isemõistetavad juhendi rõngaparameetrid
Parameetrid			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Pliivabad puksid		Hüdrauliline spetsiaalne varrukas	Pronksist puks	Roostevabast terasest korrosioonikindel varrukas
Maksimaalne laagrirõhk (dünaamiline)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maksimaalne laagrirõhk (staatiline)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Võnkuv liikumine			60N/mm²		60N/mm²	60N/mm²	60N/mm²
Maksimaalne libisemiskiirus (õli määrimine)			<2m/s		<2m/s	<2m/s	<2m/s
Koefitsiendi hõõrdumine μ	Kuiv hõõrdumine		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Õli määrimine		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maksimaalne PV väärtus (kuiv)			3,6n/mm².m/s		3,8n/mm².m/s	4,3n/mm².m/s	3,6n/mm².m/s
Maksimaalne PV väärtus (õli)			30N/mm².m/s		30N/mm².m/s	30N/mm².m/s	30N/mm².m/s
Töötemperatuur			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Soojusjuhtivus			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Lineaarne laienemistegur			11*10-6/K		11*10-6/K	18*10-6/K	15*10-6/K
RCFB tüüpi pronksjuhi rõnga parameetri tabel
Parameeter		RCFB090		RCFB092		RCFB09G
Tihedus		8,9 g/cm³		8,9 g/cm³		8,9 g/cm³
Survetugevus		470N/mm²		470N/mm²		470N/mm²
Soojusjuhtivus		60W/M.K		60W/M.K		58W/M.K
Lineaarne laienemistegur		18,5*10-6/K		18,5*10-6/K		18,5*10-6/K
Karedus		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Pikenemine		55%		55%		55%
Materiaalnimi		Cusn8p		Cusn8p		Cusn8p
Muud valikulised materjalid		Cusn6.5p		Cusn6.5p		Cusn6.5p
