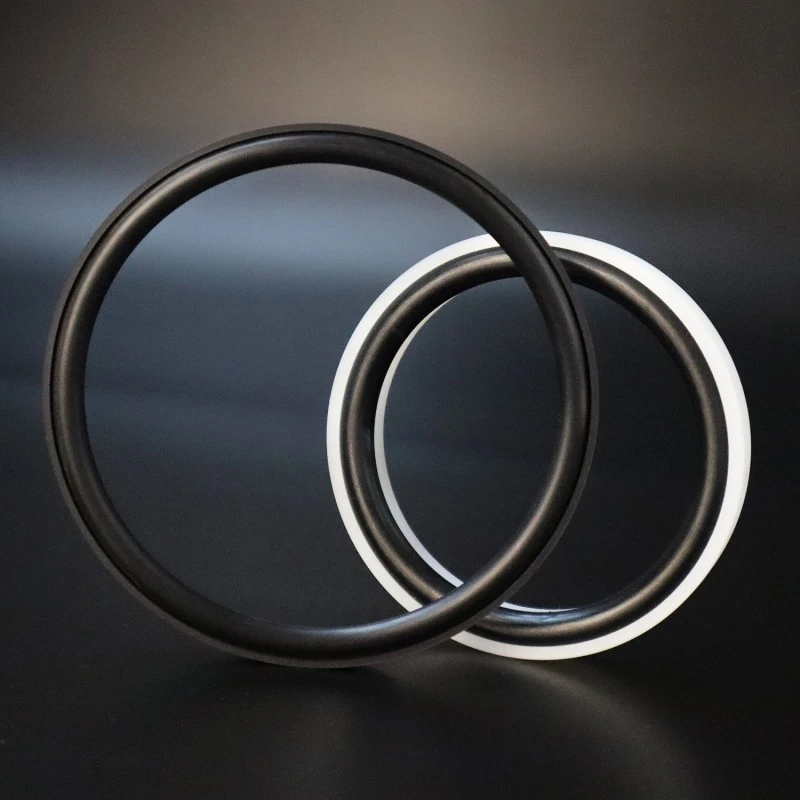

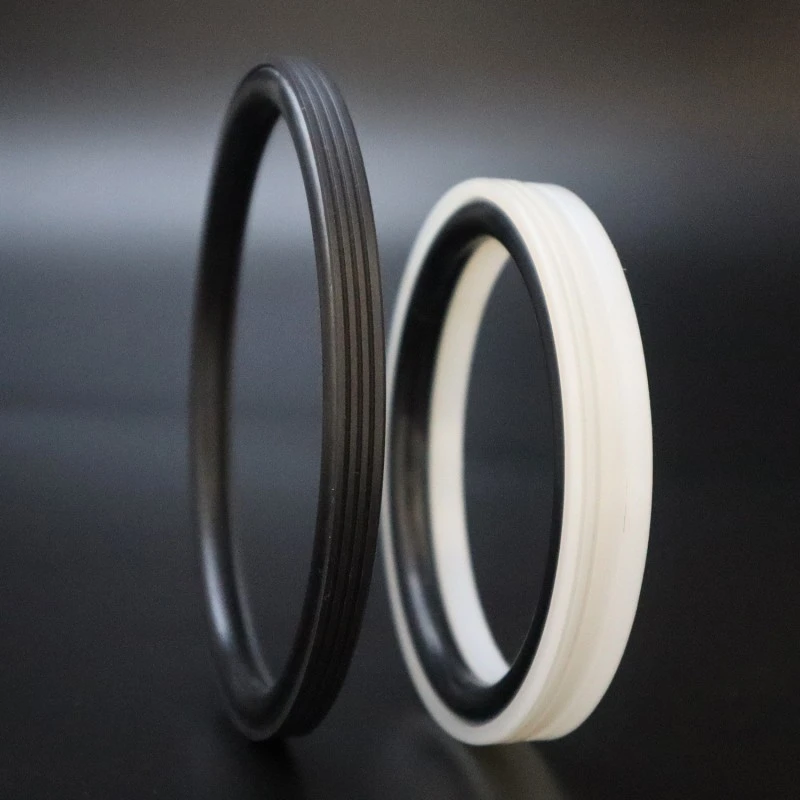

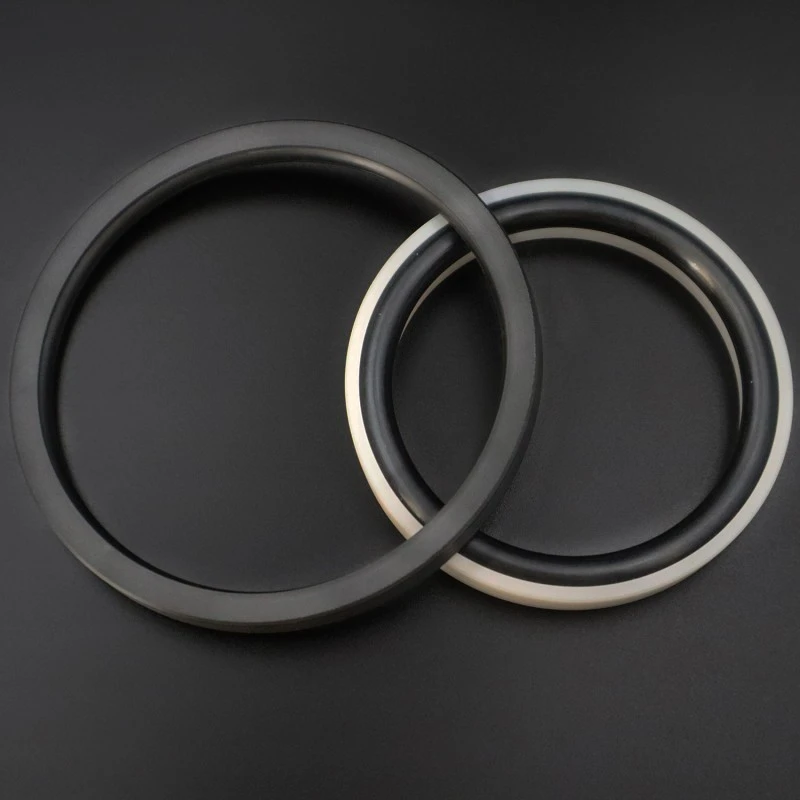

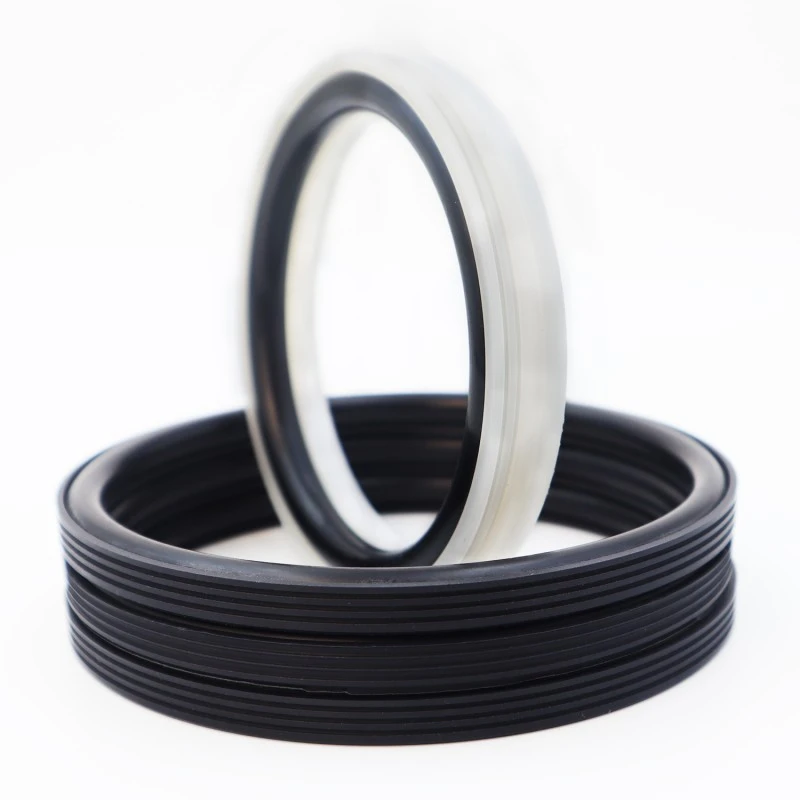

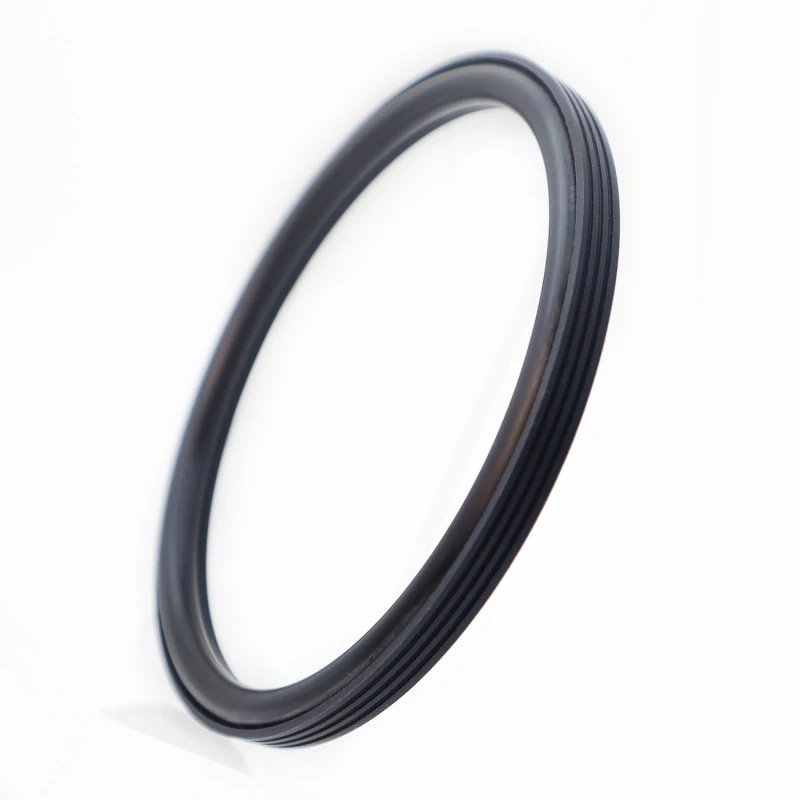

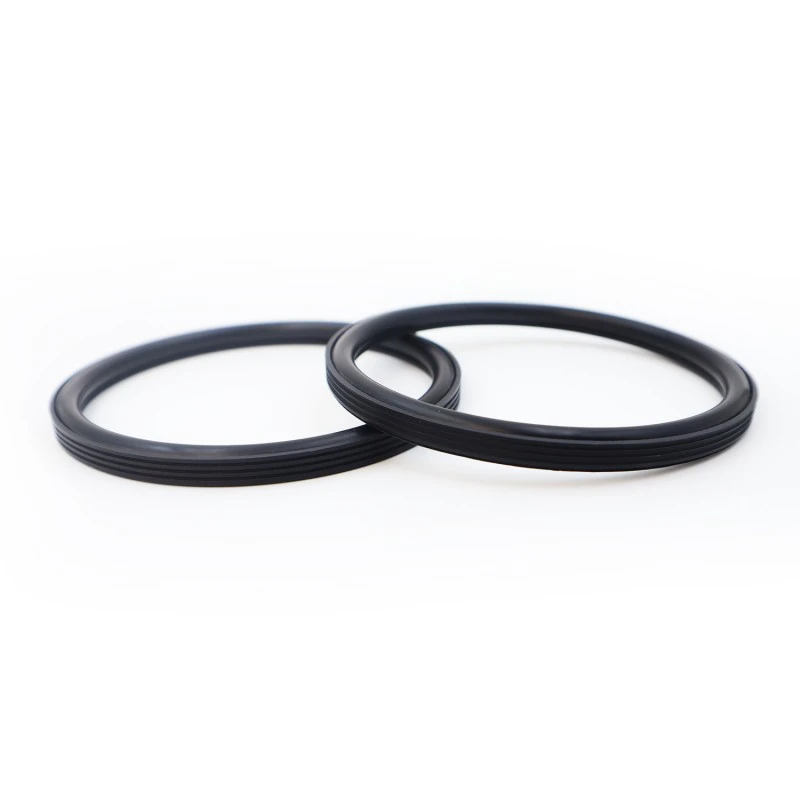

Ruichen Sealing Factory projekteeritud ja toodetud puuri tihend sobib ühesuunaliseks tihendamiseks hüdraulilistes edasi-tagasi liikuvates ja pöörlevates rakendustes. Sellel on pikk kasutusiga, madal hõõrdumine, suurepärane tihendusvõime, kompaktne struktuur ning lihtne paigaldamine, kasutamine ja hooldus. Spetsiaalne tihendushuul ja tihendi optimeeritud paksus tagavad suurepärase tihendusvõime isegi karmide ainete, näiteks tsemendimördi korral.
|
Rõhk/MPa |
Temperatuur/°C |
Kiirus / m/s |
Keskmine |
|
|
edasi-tagasi liikumine |
Pöörlev liikumine |
|||
|
≤100 |
-35 kuni +100 °C (koos NBR O-rõngaga) |
≤6 |
≤2 |
Vesi, muda, toornafta, hüdroõli, emulsioon |
|
-20 kuni +200 °C (koos FKM O-rõngaga) |
||||
Materjali valik
1. Kaasasolevate O-rõngaste materjalide hulgast saab valida: R01 nitriilkummi (NBR), R02 fluorikummi (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal on PTFE4, muud saadaolevad materjalid hõlmavad PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 jne.
Tellimuse näide
Tellimismudel: RC2062-80*68.3*7.6-PTFE4-R01
Mudel - Puuri läbimõõt * Soone läbimõõt * Soone laius - Materjali kood

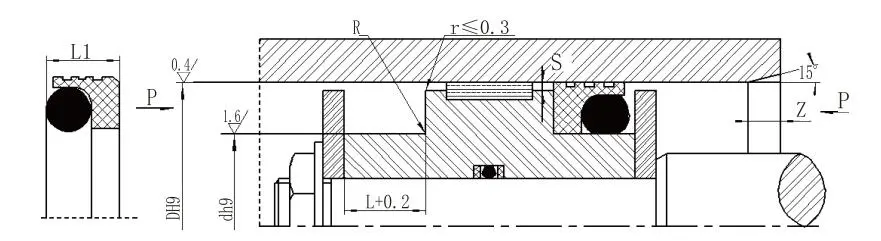

Tehnilised andmed ja parameetrid (saadaval on määratud vahemikus kõik suurused.)
|
Ava ulatus Standardtüüp DH9 RC2062 |
Ava ulatus Raske laadimine DH9 RC2062-Z |
Soone läbimõõt d h9 |
Soone laius L+0,2 |
Tihendi laius L1 |
Ümardatud nurgad Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt |
||
|
<10 MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10-12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Märkus: 1. Silindri avade puhul ≤ 30 mm on soovitatav kasutada avatud soont.
2. Rõhu puhul, mis on suurem kui 30 MPa, on ekstrusioonipilu jaoks soovitatav H8/f8 sobivus.
Põhjalikud testimisvõimalused: meie kesklabor on varustatud täieliku valiku testimisseadmetega, mis on võimelised simuleerima toote toimivust tegelikes töötingimustes. Testimisüksused hõlmavad, kuid ei ole nendega piiratud:
Mõõtmete kontroll: ülitäpsete 2D kujutise mõõtevahendite ja koordinaatmõõtmismasinate kasutamine tagamaks, et toote mõõtmed vastavad täielikult joonise tolerantsi nõuetele.
Jõudluskatsed: sealhulgas kõrgel temperatuuril vananemiskatsed, madala temperatuuri testid, õli/keskmise vastupidavuse testid, kulumiskindluse testid, purunemissurve katsed jne.
Elutsükli testimine: toote kasutusea ja töökindluse ennustamine vastupidavuse katsetestide abil, mis simuleerivad tegelikke töötingimusi.
