Meie kõrgsurve tihendamise juhendi elemendil on rikkalik erinev tüüp.
Tugirõngas on hüdraulilise silindri oluline põhikomponent. Ruichen Seal on edukalt välja töötanud riidega tugevdatud fenoolse tugirõnga (vöö), et järgida rahvusvahelise libiseva rõnga kombineeritud tihendi ja pehme tugikonstruktsiooni arendamist. Pärast aastatepikkust praktikat ületab kvaliteet sarnaste välismaiste toodete omadest ja kasutajad on selle hästi vastu võtnud. Performance tabelit saab kasutada viiteks.

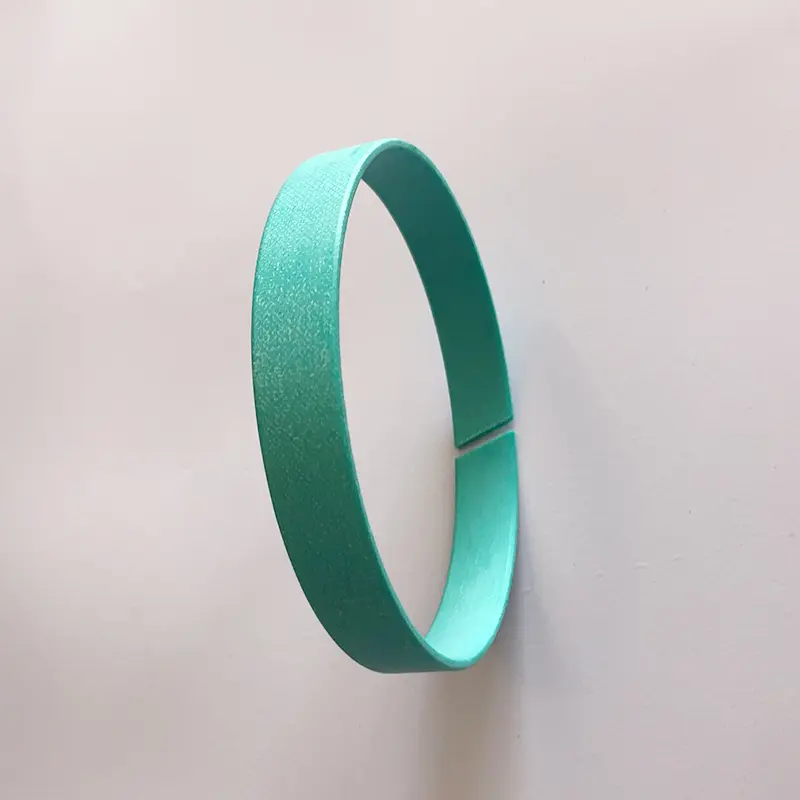

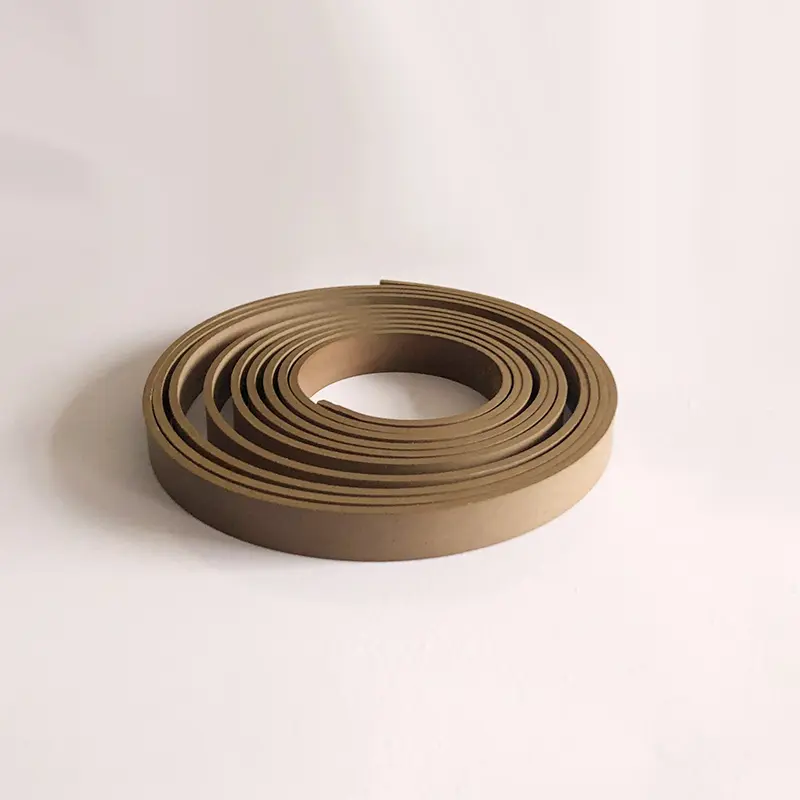

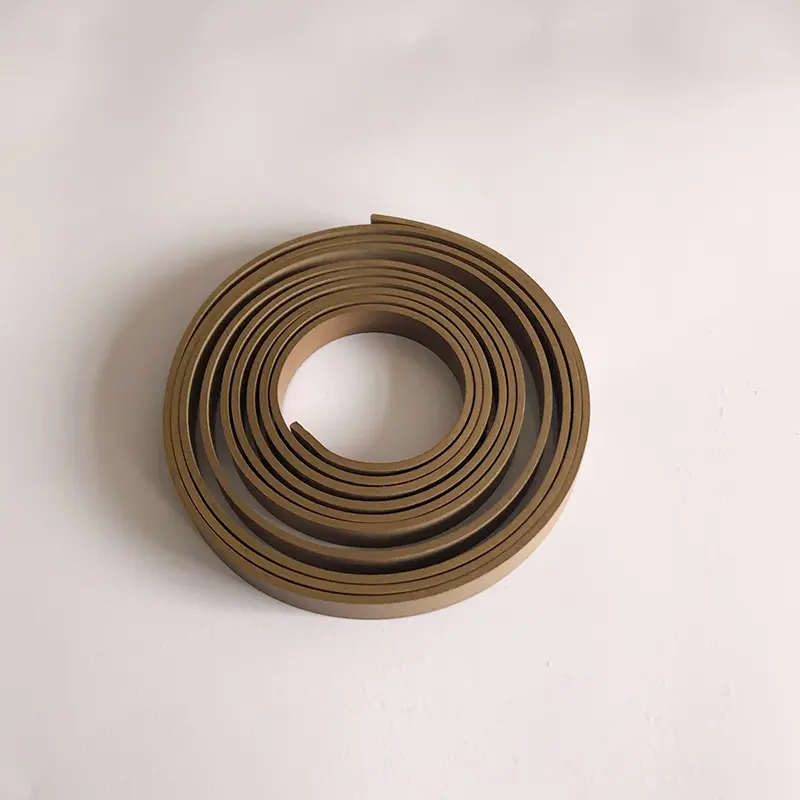

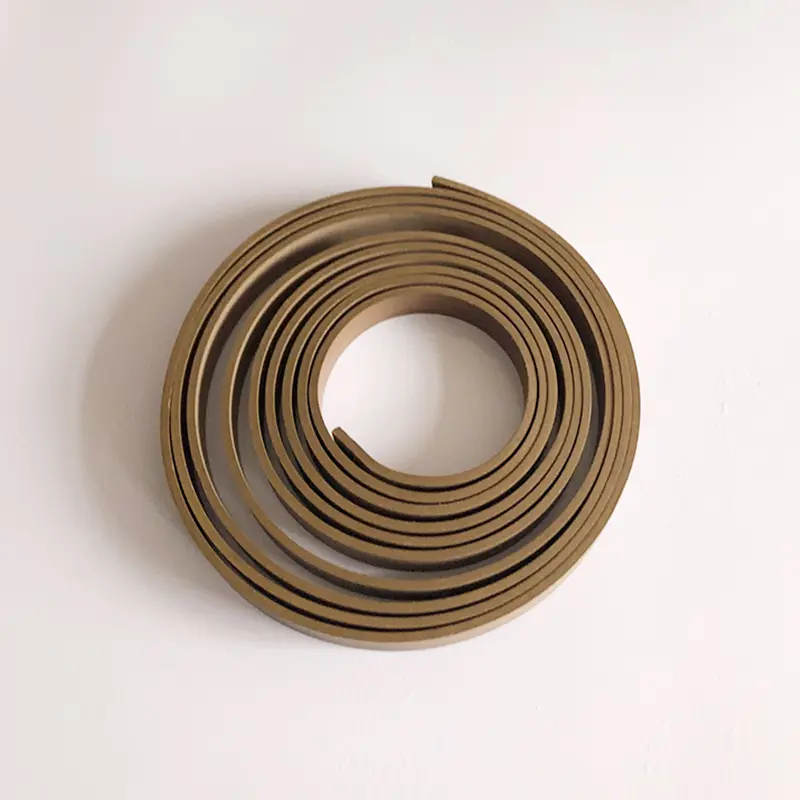

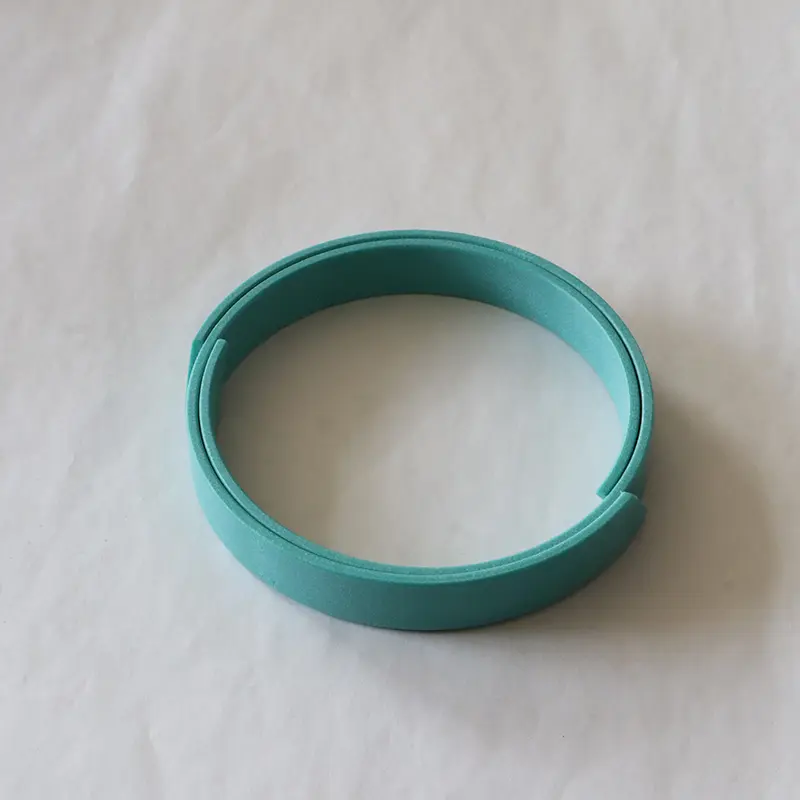

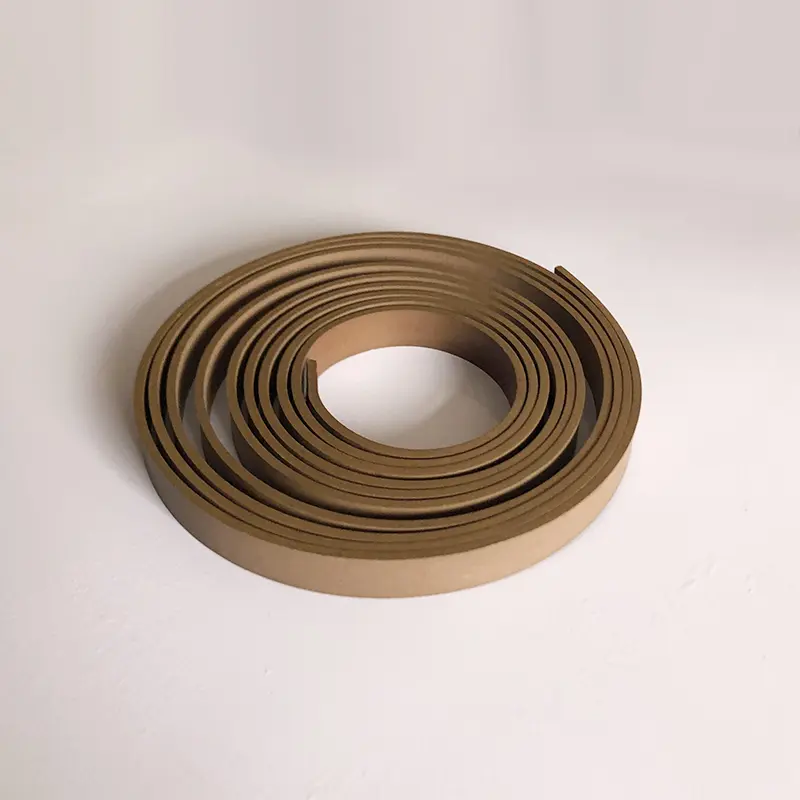

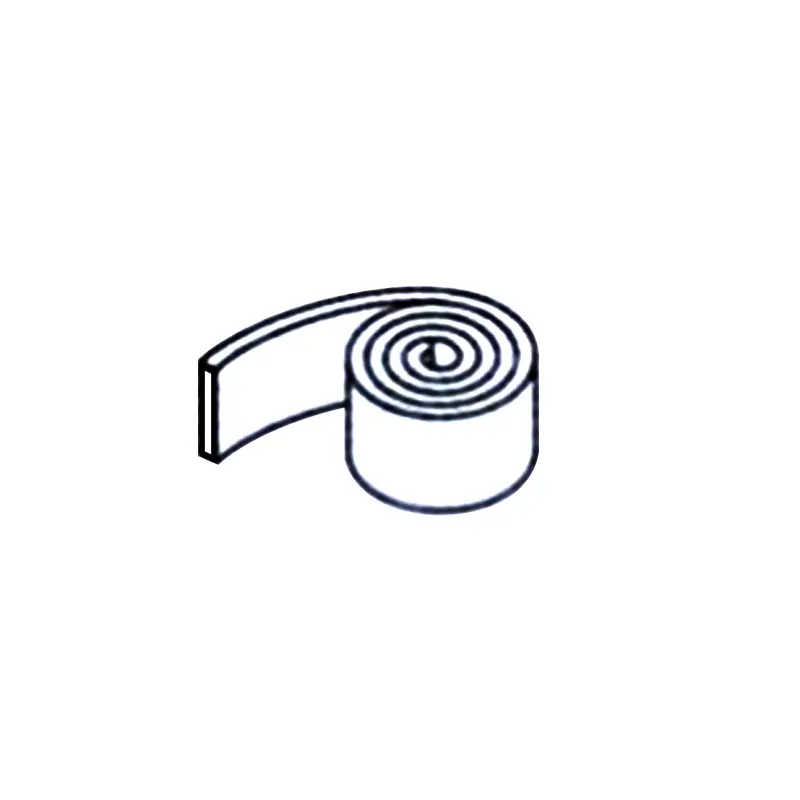

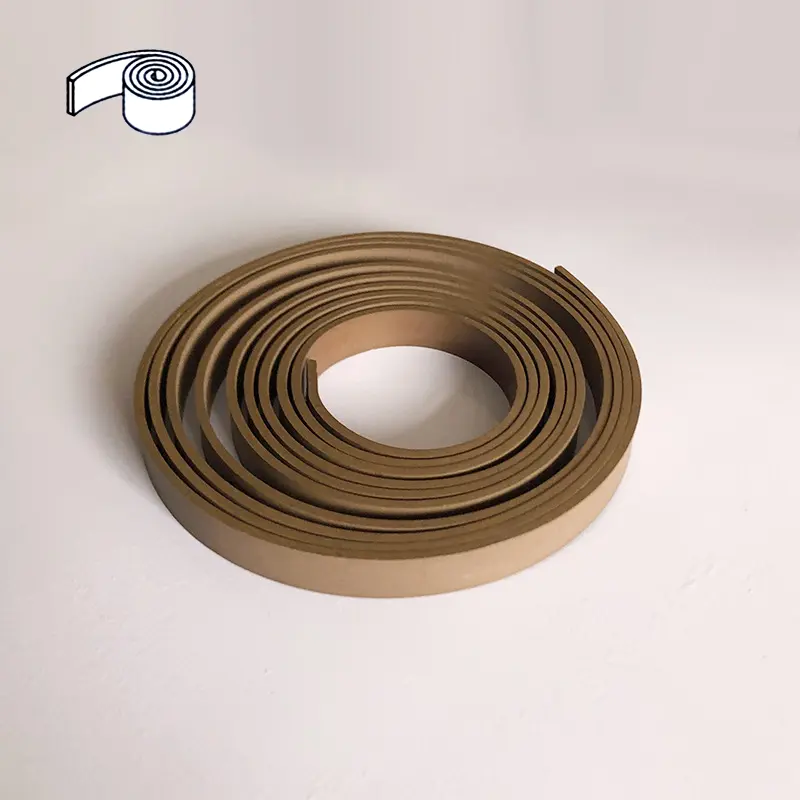

Juhtvöö osas lisab RC1081 tugevdatud polütetraetüleenjuhi vöö PTFE-le pronkspulbrit jne, millel on suure koormuse kandmine, väike kulumine, madala hõõrdumise ja hiilivate omadusteta; RC1082 riidega tugevdatud fenoolvöö võtab kasutusele fenoolkangaga tugevdatud materjali ja selle radiaalne koormus kandevõime on parem kui PTFE juhtvööl. Mõlemat tarnitakse rullides, mida on lihtne lõigata ja paigaldada, ning need võivad vältida metallkontakti. RC -sid ja RCT juhendirõngaid kasutatakse vastavalt kolbvarda ja kolb.
Kulumiskindlatel rõngastel on funktsioon hüdraulilises silindris kolb- või kolbivarda täpselt suunata ja radiaalse jõu imenduda, mis võib vältida metalli kontakti. Võrreldes metallist kulumisrõngastega on mittemetallilistel kulumisrõngastel kulumiskindluse eelised, vältides metallkontakti, summutades vibratsiooni, võimaldades suuremat radiaalset kliirensit, lihtsaid soonte ja hõlpsat paigaldamist ning madalad hoolduskulud. Neid kasutatakse laialdaselt. Nende hulgas on kohapealsetes lõikamis- ja kasutamiseks mõeldud tüüpides saadaval riidega tugevdatud fenool- ja PTFE giidirõngad.

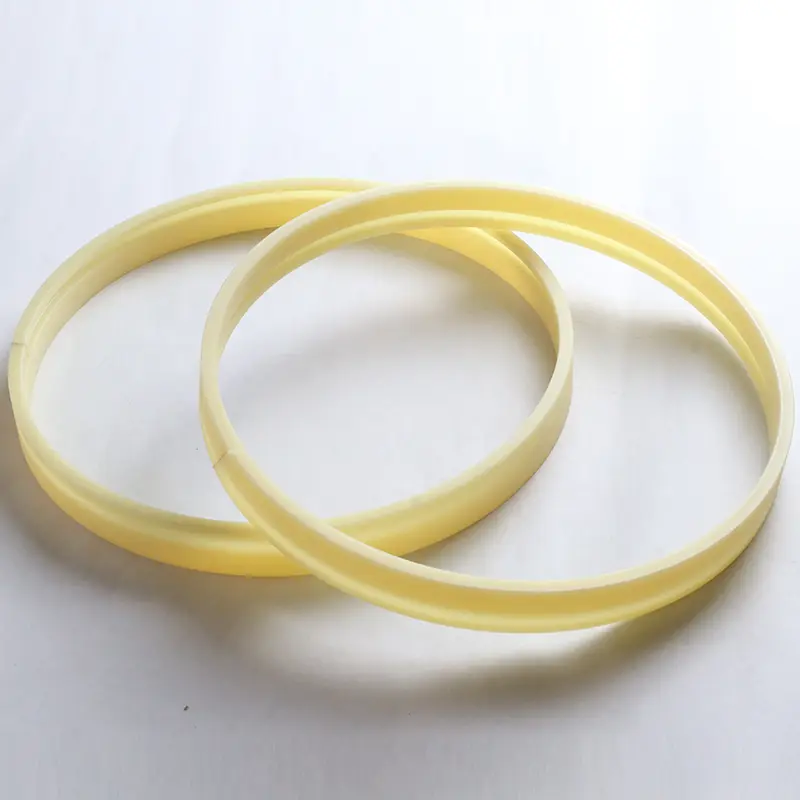

Juhtivarrukate osas kasutatakse GFAI -d kolvivardade jaoks koos toetavate, juhendavate ja tolmukindlate funktsioonidega; GFI -d kasutatakse ka kolvivardade jaoks, mängides toetavat ja suunavat rolli; GFA -d kasutatakse kolvide jaoks, pakkudes toetamist ja juhendamist. Need tooted aitavad hüdraulilisi silindreid töötada stabiilselt kõigis aspektides.
Tooteomadused ja rakendused:
Tellimise näide:

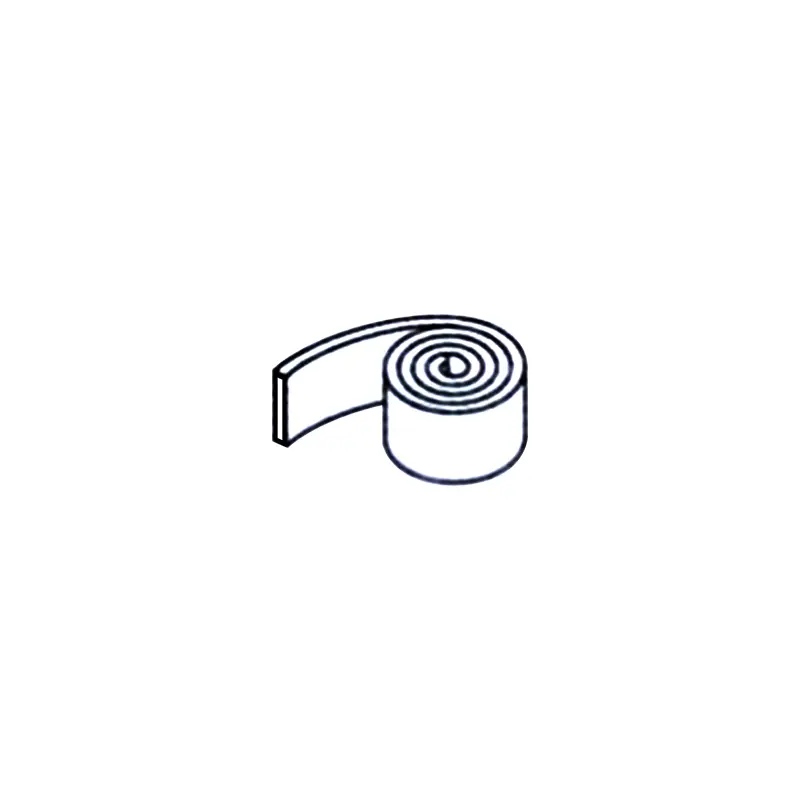

PTFE juhendi lindi tellimise näide RC1081-9.7x2.5
Fenoolriie juhendi lindi tellimise näide RC1082-9.7x2.5

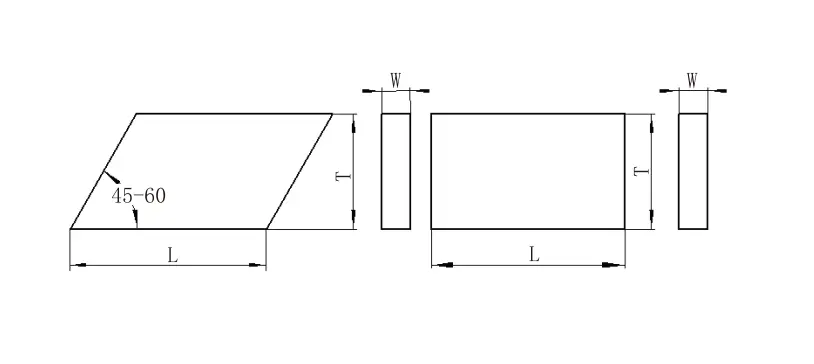

Lõikamise pikkuse arvutamine
Võlli jaoks: L = 3,1 (d+W) augu jaoks: l = 3,1 (d-w)
L --- Rõnga pikkus D --- Võlli läbimõõt D --- Aku läbimõõt W --- Rõnga paksus z --- Lõika kliirens

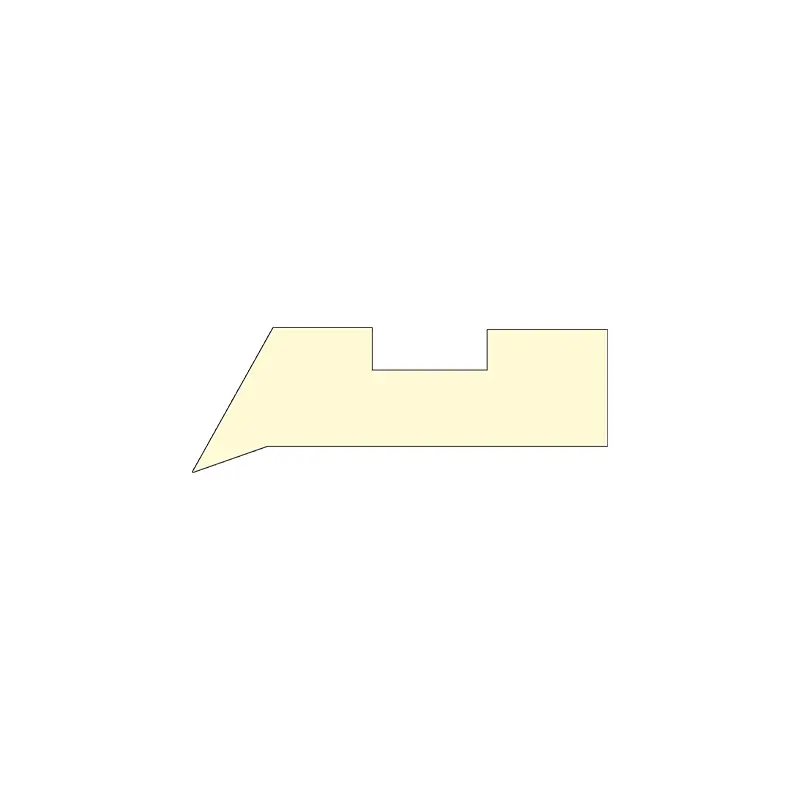

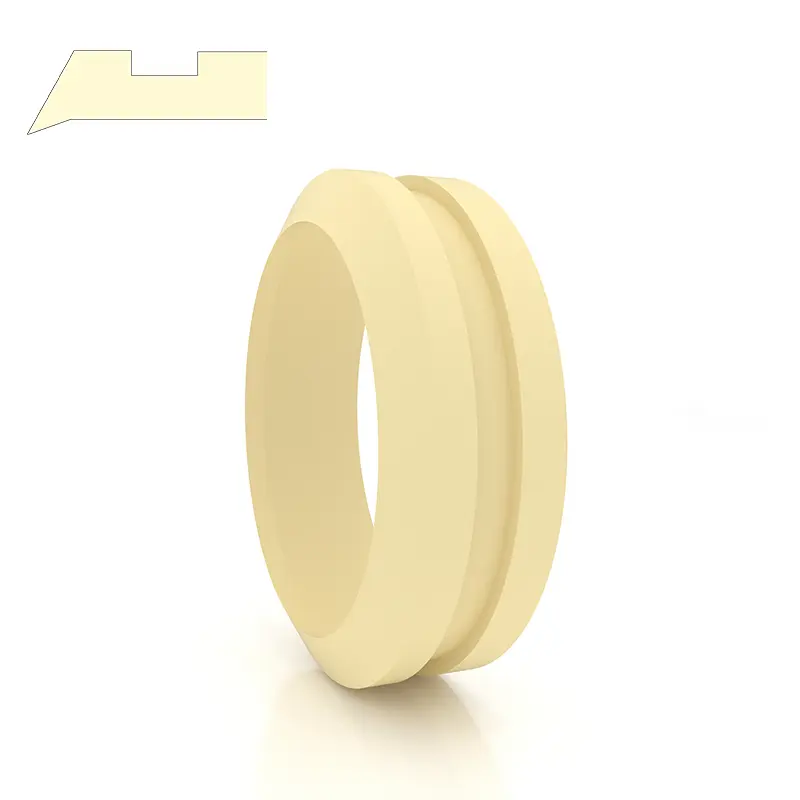

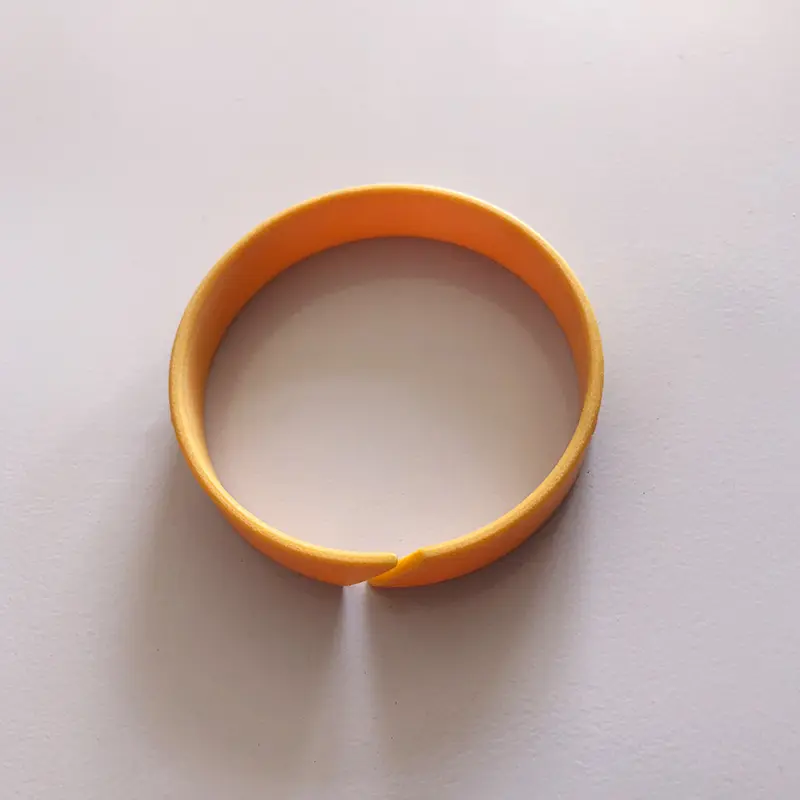

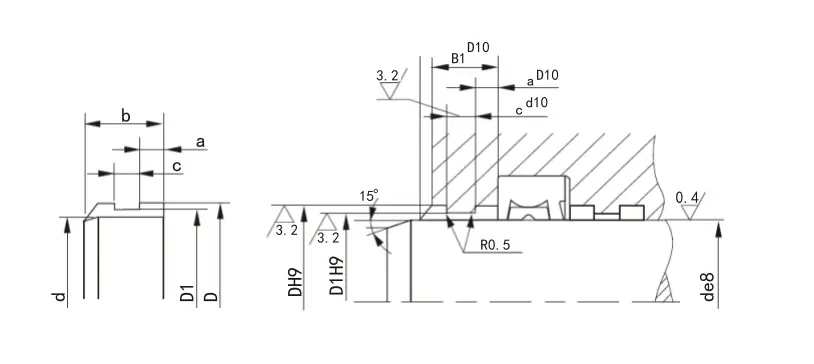

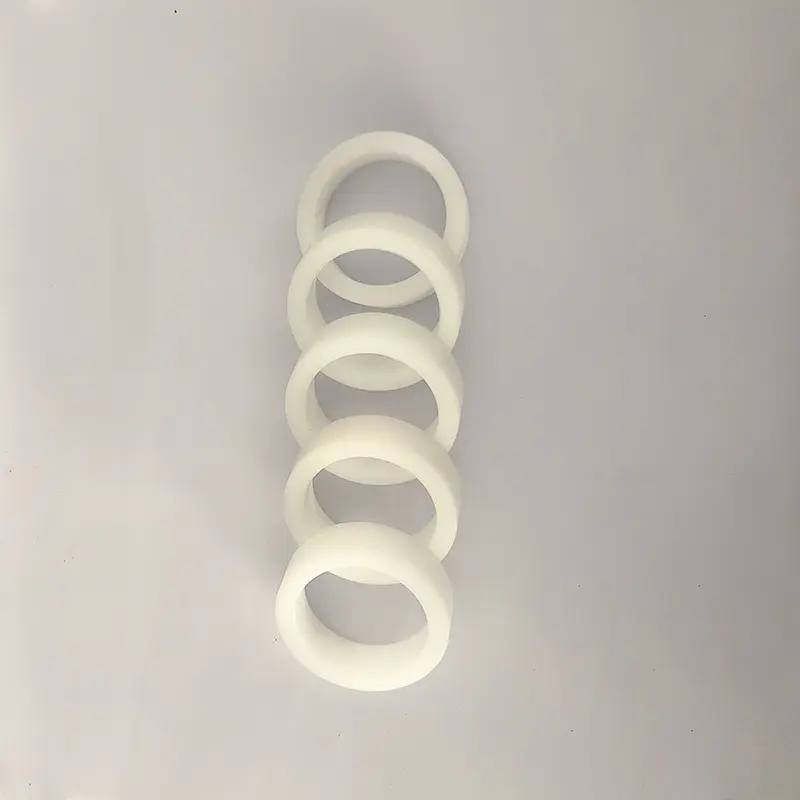

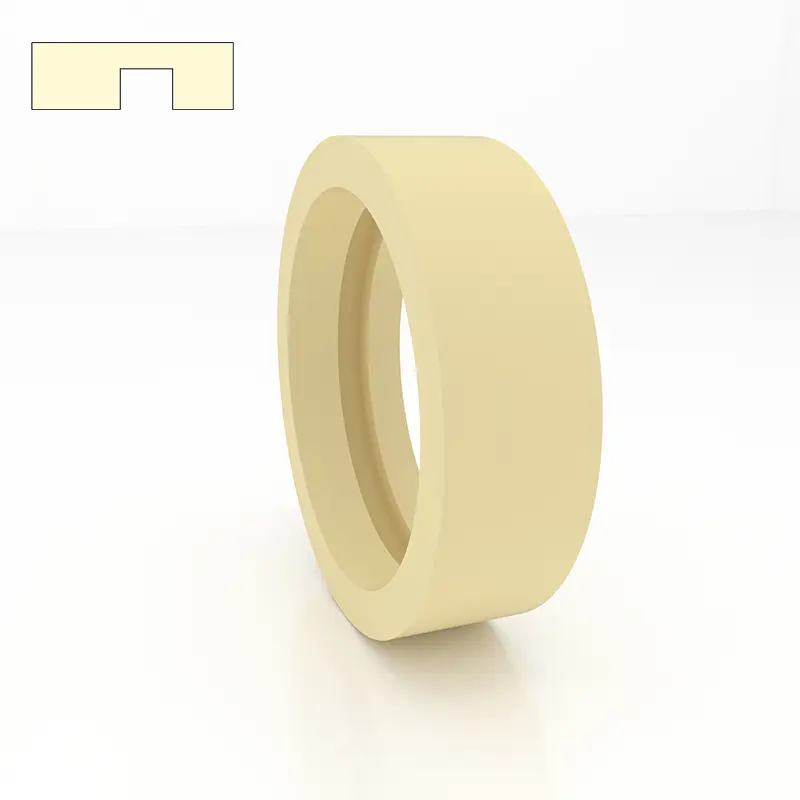

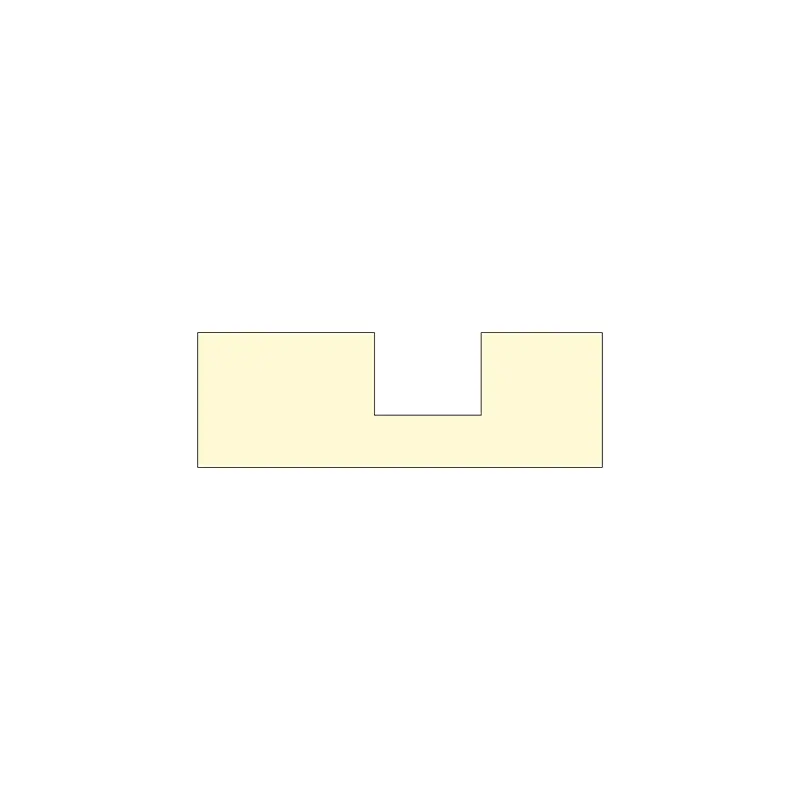

Juhtivarruka GFAI
1. jõudlus ja kasutamine: Juhtivarruka GFAI on kolvivarda juhthülss, mis toetab ja juhib kolvivarda ja millel on tolmukindel funktsioon.
2. Materjal: nailon PA, polüoksümetüleen POM ja polütetrafluoroetüleen PTFE.
3. töötingimused: töötemperatuur: -55 ～+225 ℃ (PTFE -d kasutatakse üle 120 ℃).
4. Kujundusstandard: kavandamisel ja valimisel lugege näljaettevõtte FAI seeriat.
5. Märgistus- ja tellimismeetod: Juhend varrukas GFAI on tähistatud tellimisnumbriga, näide: GFAI-0600PTFE

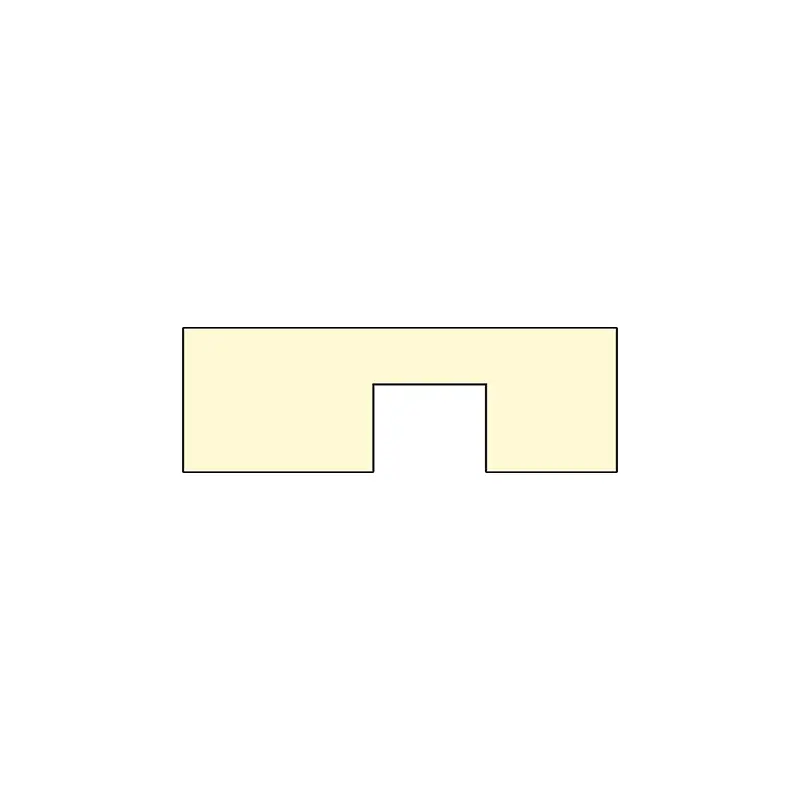

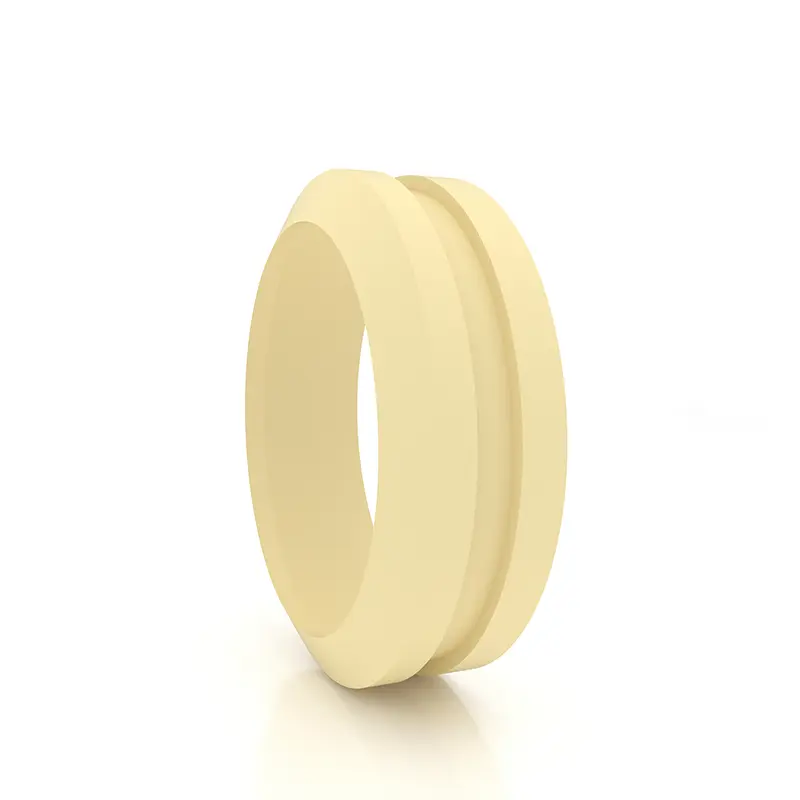

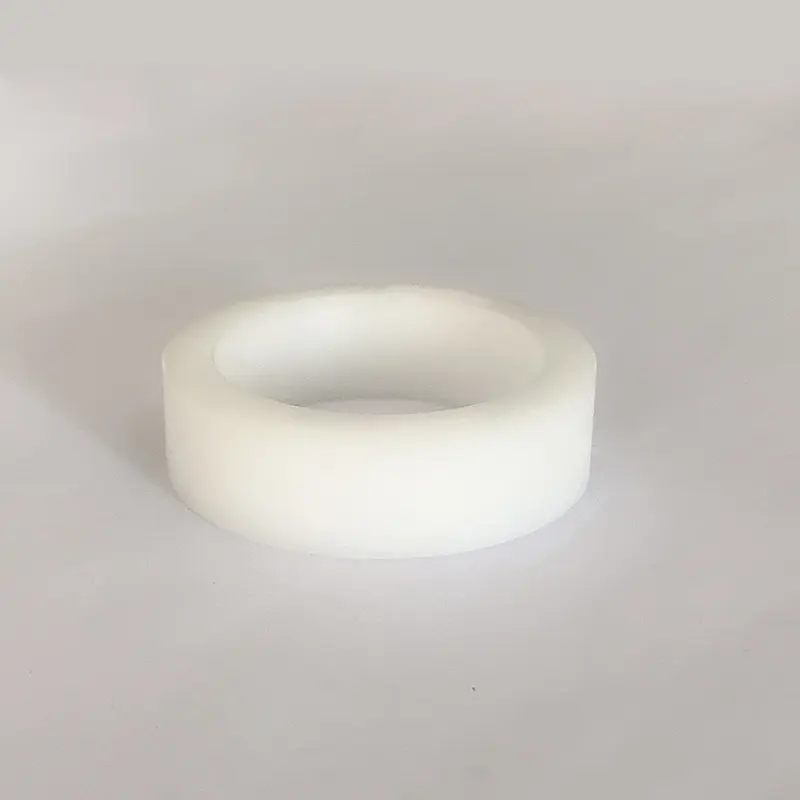

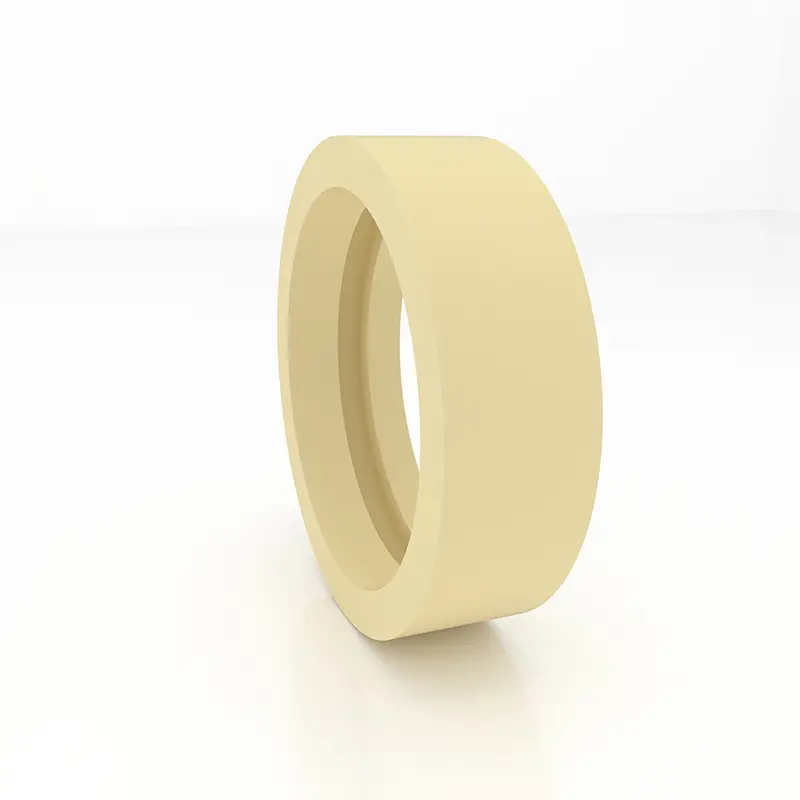

Juhtivarruka GFI
1. jõudlus ja kasutamine: Juhend varrukas GFI on kolvivarda juhthülss, mis toetab ja juhib kolvivarda.
2. Materjal: nailon PA, polüoksümetüleen POM ja polütetrafluoroetüleen PTFE.
3. töötingimused: töötemperatuur: -55 ~+255 ℃ (PTFE -d kasutatakse üle 120 ℃)
4. Kujundusstandard: kujundamisel ja valimisel lugege nälja FI -seeriat.
5. Märgistus- ja tellimismeetod: Juhend Varruka GFI on tähistatud tellimisnumbriga, näide: GFI-0360PA

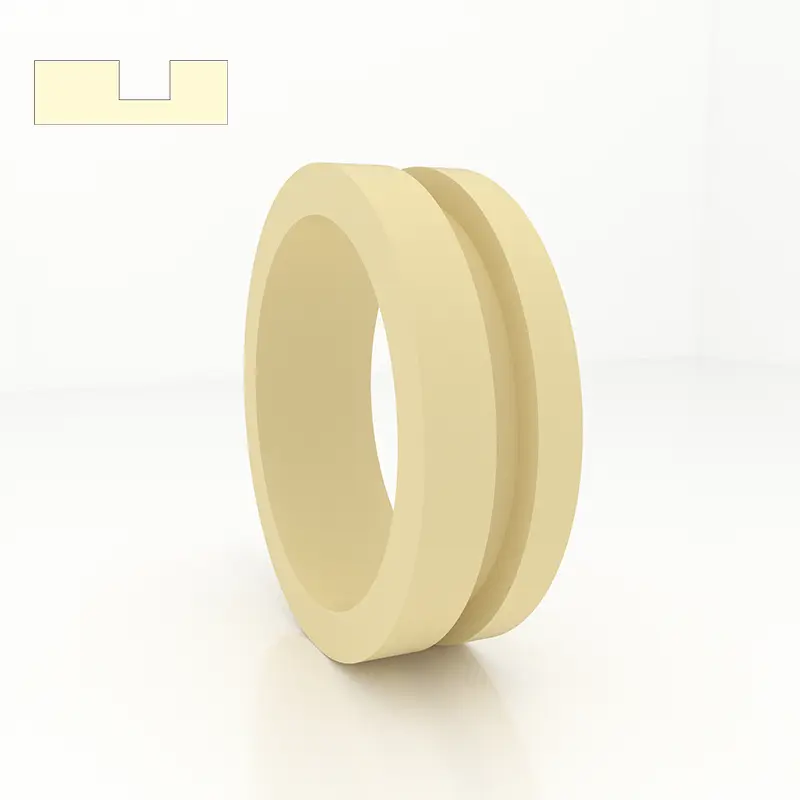

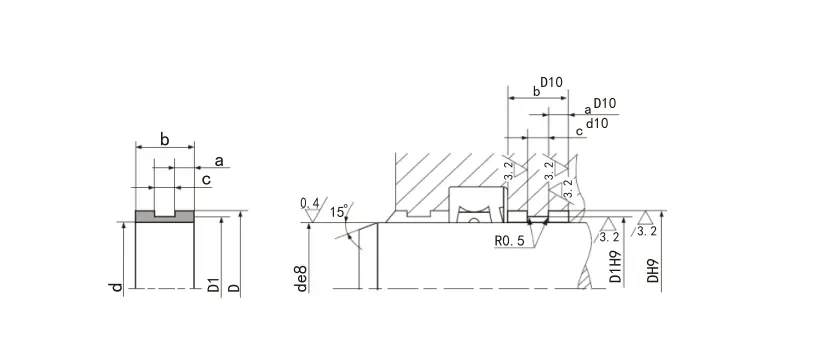

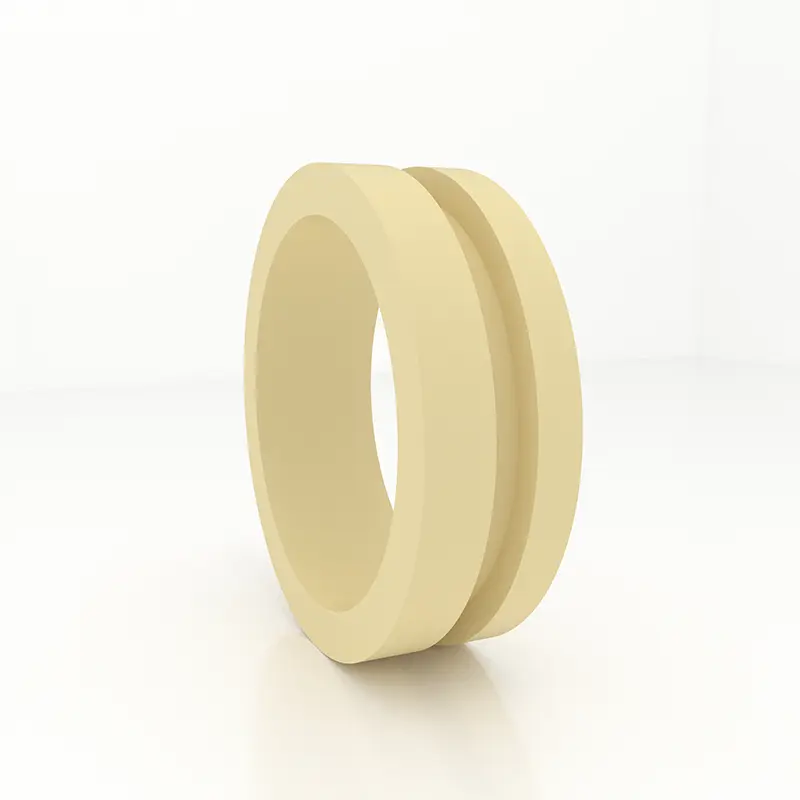

Juhtivarruka GFA
1. jõudlus ja kasutamine: Juhend varrukas GFA on kolviküljel, mis toetab ja juhib kolb.
2. Materjal: nailon PA, polüoksümetüleen POM ja polütetrafluoroetüleen PTFE.
3. töötingimused: töötemperatuur: -55 ~+255 ℃ (PTFE -d kasutatakse üle 120 ℃)
4. Kujundusstandard: kujundamisel ja valimisel lugege nälja FA -seeriat.
5. Märgistus- ja tellimismeetod: Juhend Varruka GFA on tähistatud tellimisnumbriga, näide: GFA-0560PA
6. Struktuuriseade:
Spetsifikatsioonid:
| Mudel | Soone laius H+0,2 |
Paksus T - 0,05 |
Paksus t T - 0,05 |
Paksus T - 0,05 |
Paksus T - 0,05 |
Paksus T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6,3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8,1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9,7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| MÄRKUS. Boldface'i seeriaid kasutatakse tavaliselt seeriaid. Kui vajalik toode pole selles tabelis, võtke meiega ühendust. | ||||||

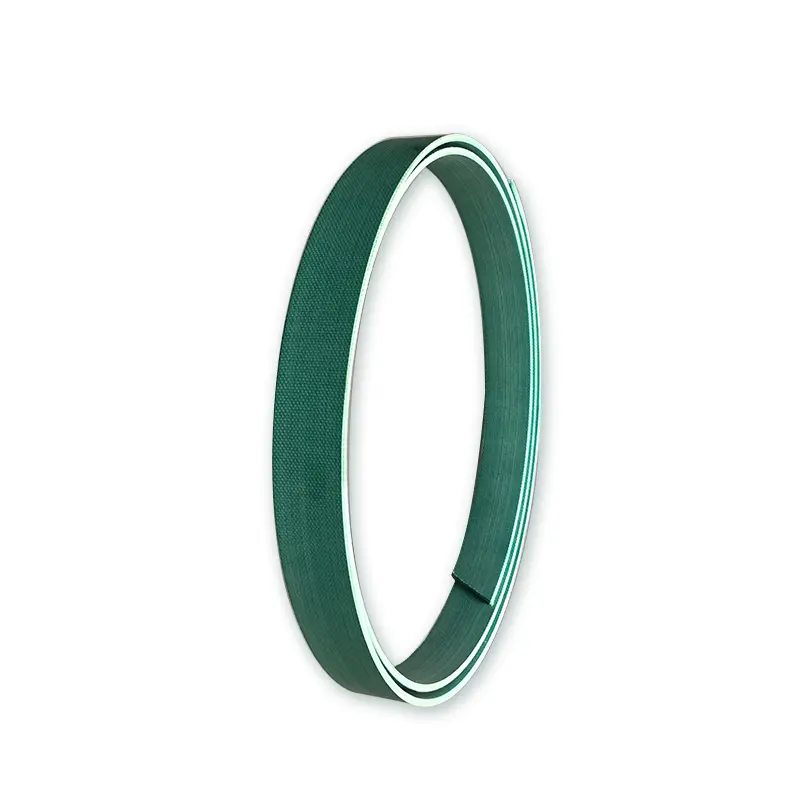

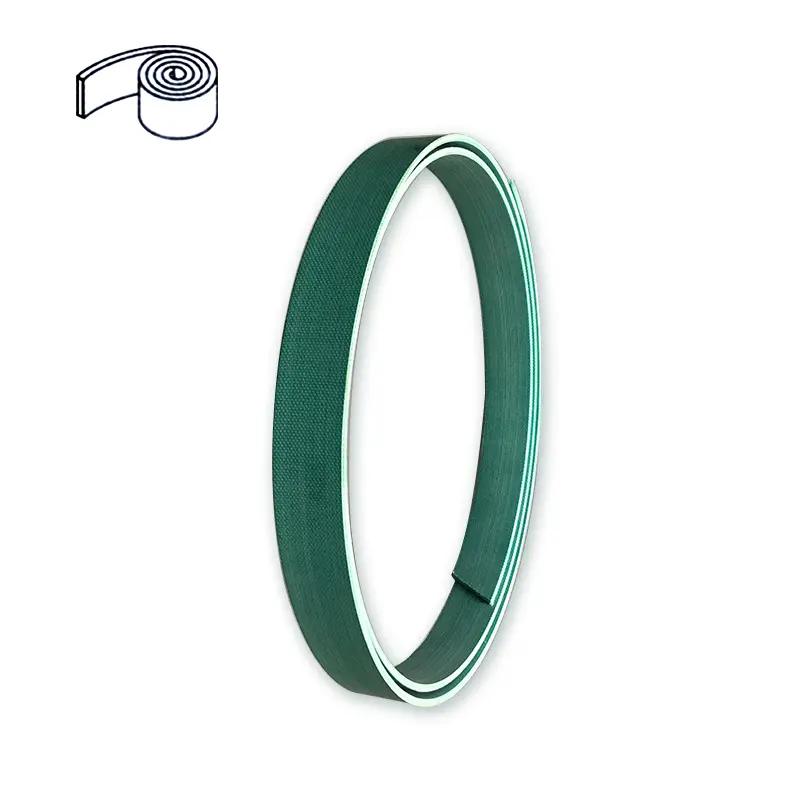

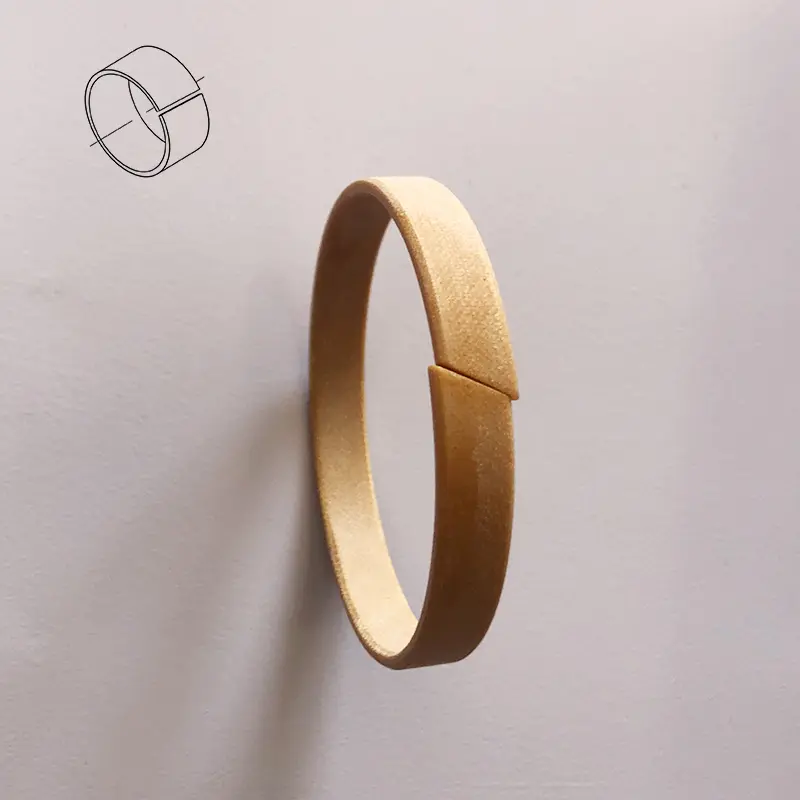

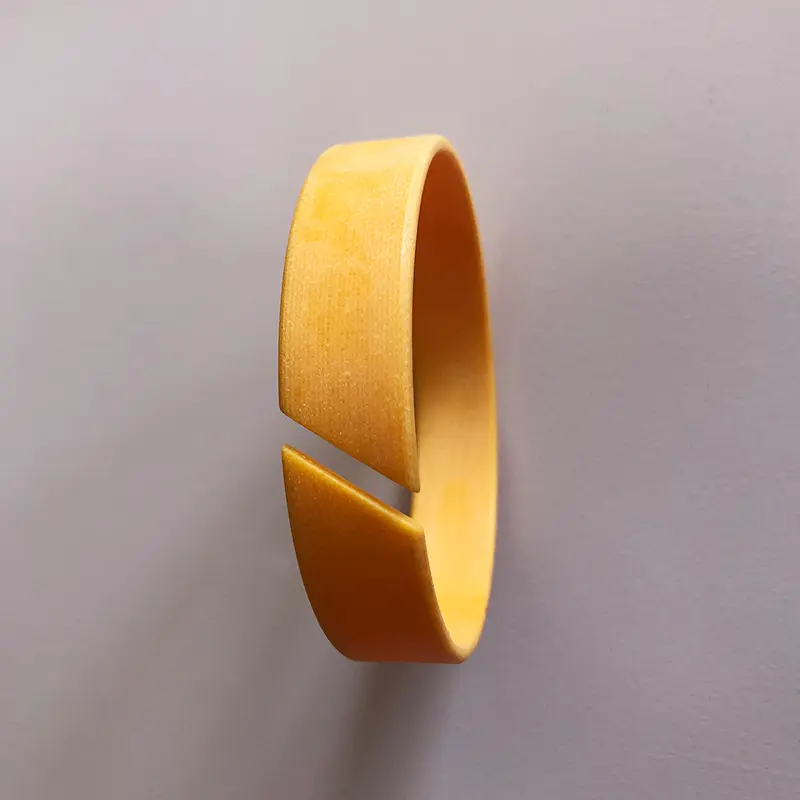

Riidega tugevdatud fenoolne tugirõngas (vöö)
Tugirõngas on hüdraulilise silindri oluline põhikomponent. Lükanduvate rõnga kombineeritud pitserite ja pehmete laagristruktuuride arenguga kohanemiseks on meie ettevõte edukalt välja töötanud riidega tugevdatud fenoolse tugirõngad (vööd). Aastaid kestnud tegelik kasutamine on näidanud, et see toode on jõudnud või ületanud sarnaste välismaiste toodete kvaliteeditaseme ja seda on kasutajad laialdaselt kiidetud. Tabelid 1–4 on meie ettevõtte toodetud tugirõngaste (vööd) jõudlustabelid.
Tabel1 Meie tugirõnga ja Busak+Shamba toodete füüsiliste omaduste võrdlus
| Näidisallikas | Toetage rõnga paksust (mm) | Survetugevus (MPA) | Õlikindluse kaalu muutmise kiirus hüdrauliline õli (70 ± 2 ℃*24H) | Purunemisjõud (MPA) | Vahepalade adhesioon (Kn/m) |
| Mood+shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Meie tooted | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (grafiidiga) | 390 | 0.63 | 36.4 | 2.08 |
| Näidise tüüp | Meie tooted | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (päev) | Pommitud polüoksümetüleen | Kass (USA) | |
| Mõõdetud väärtus | Nõutavad näitajad | ||||||||
| Survetugevus (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Näidise tüüp | Meie tooted | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (päev) | Pommitud polüoksümetüleen | Kass (USA) | |
| Mõõdetud väärtus | Nõutavad näitajad | ||||||||
| Survetugevus (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Koormusühiku kohta kontakti pikkus W (n/mm) | Hertzi kontaktrelee ΔH (N/MM2) | Hõõrdetegur | |||
| Kuiv hõõrdeseisund | Nafta tilgutamise määrdeseisund | ||||
| Meie tooted | Orchot tlg | Meie tooted | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Materiaalne | Ptfe+pronks |
| Varustus | Rulli (tavaliselt umbes 20 meetrit/rull) või lõigatud vajaliku pikkusega |
| Eelised | 1. madal hõõrdumine, hiiliv ja hammustamine; |
| 2. võib hästi töötada ka ilma piisava määrimiseta; | |
| 3. vastupidav mitmesugustele meediumidele, suurepärane keemiline stabiilsus; | |
| 4. Mahutab kulumiskindlasse rõngasse manustatud kõvasid esemeid, et vähendada silindrit ja tihendeid kriimustades kõvasid esemeid, nii et raskekoormates olukordades kasutage mitut kulumiskindlat rõngast; | |
| 5. Sellel on ka hea kulumiskindlus kiiretes ja valguskoormustes, seega on see kõige laialdasemalt kasutatav kulumiskindla rõngas; | |
| 6. Suurusepiiranguid ei saa kasutada suure läbimõõduga olukordades. | |
| Temperatuur | -60 ~+200 ℃ |
| Maksimaalne kiirus | 15m/s |
| Maksimaalne ekstrusiooni tugevus | 15n/mm2 (20 °) |
| 7,5n/mm2 (80 °) | |
| 5N/mm2 (120 °) |

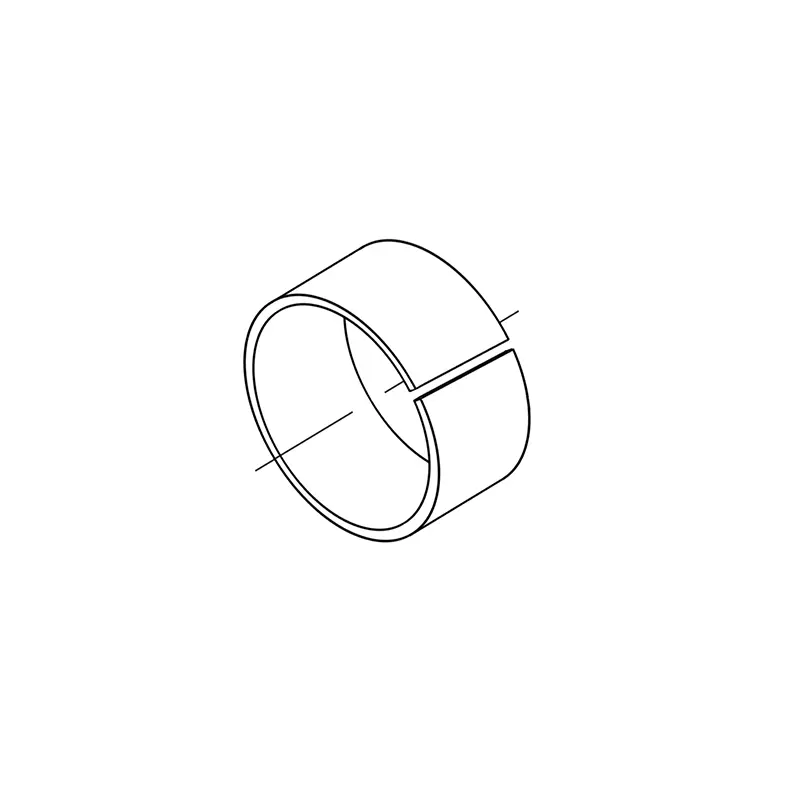

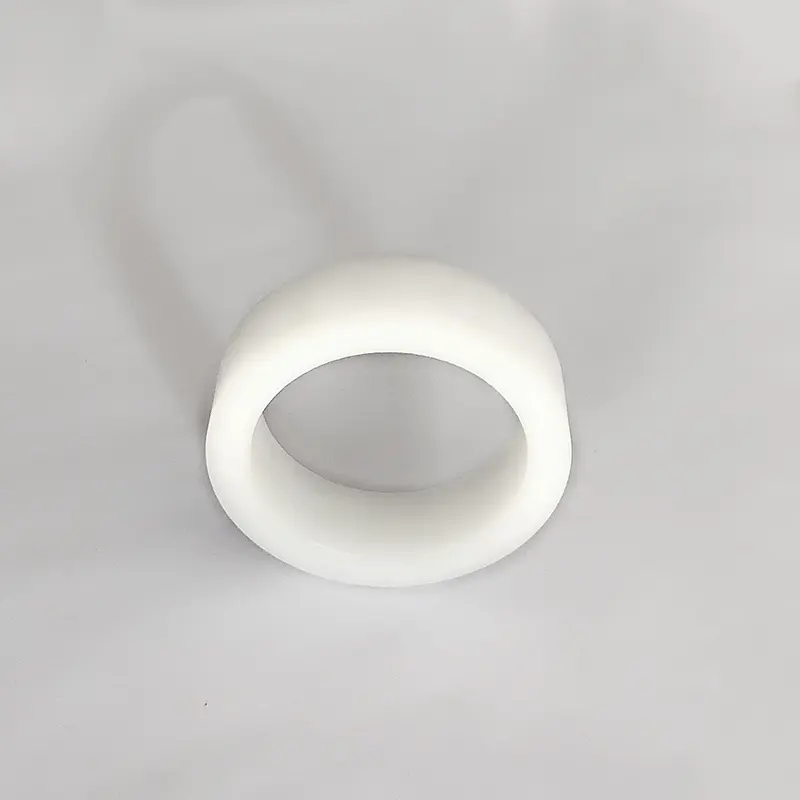

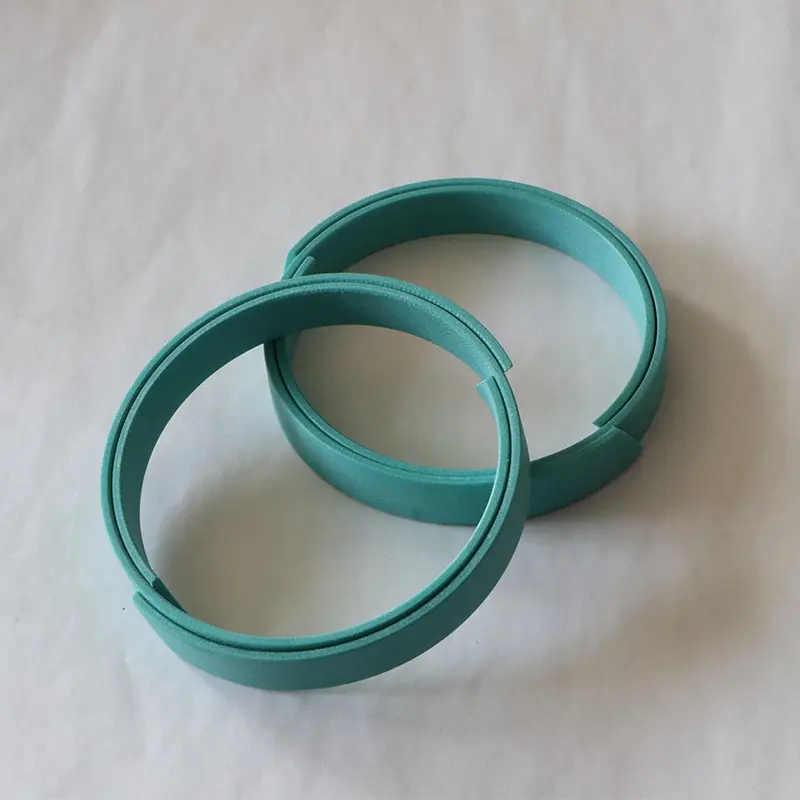

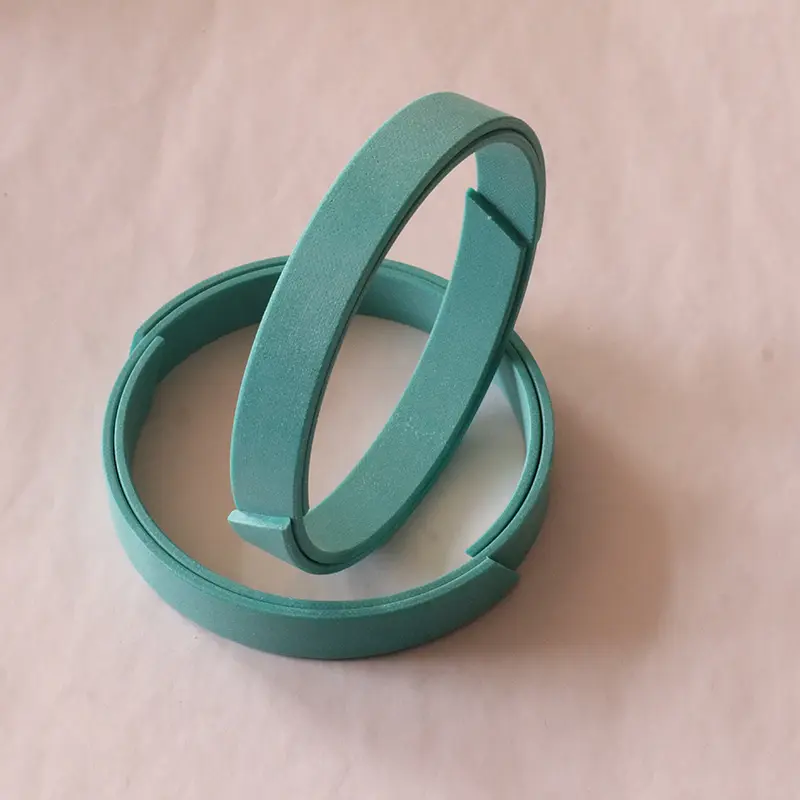

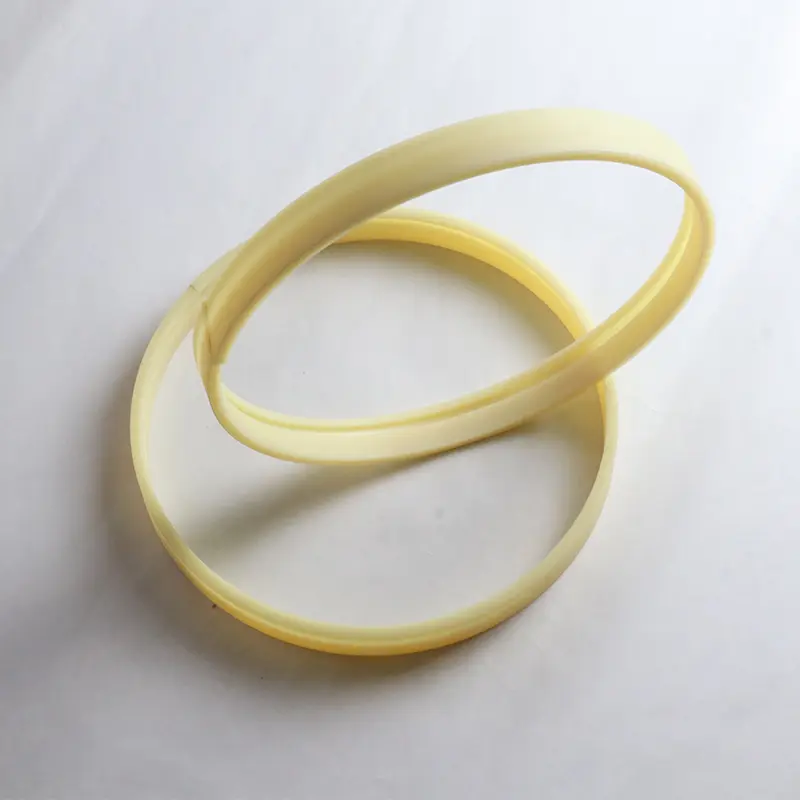

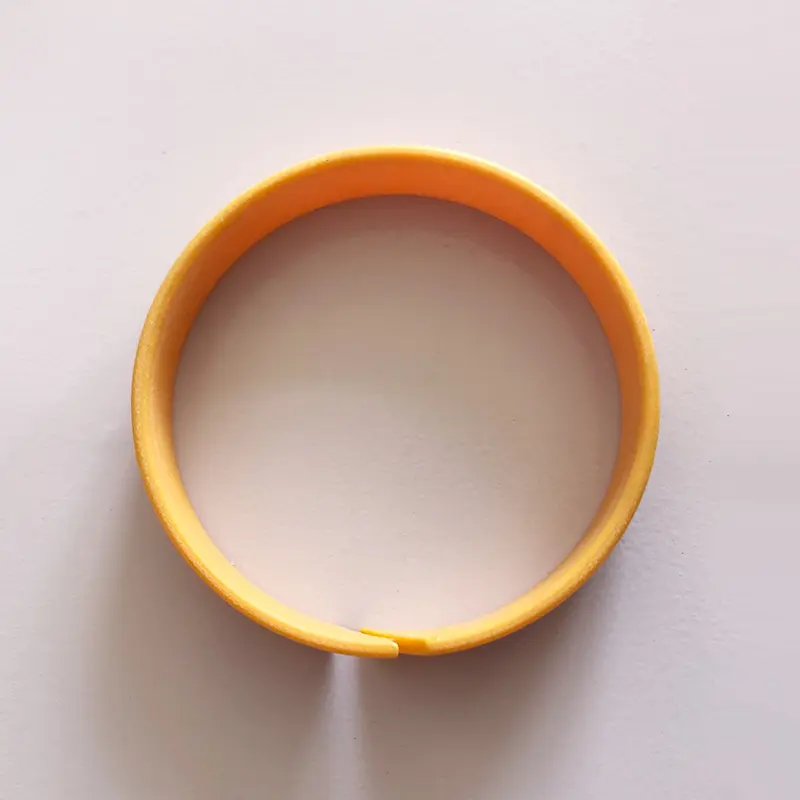

RCS-i mittemetalliline juhtrõngas kolvivarda jaoks
RCT mittemetalliline juhtrõngas kolvi jaoks
Hüdraulilises silindris töötava kolb- või kolbivarda jaoks on kulumisrõngas täpne suunav efekt ja see võib radiaalseid jõude imenduda. Samal ajal võib kulumisrõngas vältida hüdraulilise silindri libistavate osade metallkontakti. Võrreldes metalli kulumisrõngastega, on mittemetallilistel kulumisrõngastel palju eeliseid. Nende hulgas on kohapealse lõiketüübi ja kasutusvalmis tüübis saadaval riidega tugevdatud fenool- ja PTFE giidirõngad.
1. Hea kulumiskindlus
2. Vältige metallist metallist kontakti
3. saab mehaanilist vibratsiooni maha suruda
4. Kulumiskindla rõnga tsentreeriva toime tõttu on lubatud suur radiaalne kliirens
5. soon on lihtne ja hõlpsasti paigaldatav
6. Madala hoolduskulud, mis põhinevad ülaltoodud eelistel, kasutatakse seda laialdaselt
Materjal:
1. Polütetrafluoroetüleen PTFE3 (üldmaterjal), PTFE4 (rakendatav madala viskoossusega söötmetele, näiteks vesi), PTFE1 (madala hõõrdevajaduse, näiteks pneumaatiliselt)
2. polüoksümetüleen POM või nailon PA ja selle modifitseeritud materjalid
3. formaldehüüdi vanus + tugevdav kiu PRIF
Erinevate materjalide koormuse kandmise maht (viide) võrdluslaud
| Materiaalne | Kandevõime maksimaalselt (n/mm2) |
| PTFE täidetud vaskpulber | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Fenoolpulber riidega | 90 (60 ℃); 40 (80 ℃) |
| Polüoksümetüleen või nailon | 25 (60 ℃); 15 (80 ℃) |
| Polüoksümetüleeni või nailoniga täidetud | 40 (60 ℃); 30 (80 ℃) |
| Sujuvus | RTMAX (μM) | RA (μM) |
| Libisemispind | ≤2,5 | 0,05-0,3 |
| Soone põhi | ≤10 | ≤2 |
| Soone pool | ≤15 | ≤3 |

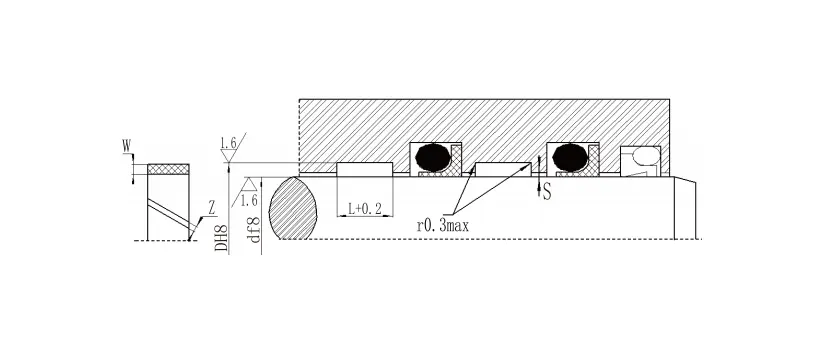

Kolvi varda juhendi rõnga spetsifikatsioonide seeria
| Varda läbimõõt | Alumine läbimõõt | Soone laius | Paksus | Lüngad |
|
Varda läbimõõt | Alumine läbimõõt | Soone laius | Paksus | Lüngad |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999,9 | d+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | d+5 | 25 | 2.5 | 33-134 | |
| 15-140 | d+5 | 5.6 | 2.5 | 2-5 | 280-999,9 | d+8 | 25 | 4 | 10-33 | |
| 20-220 | d+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | d+8 | 25 | 4 | 33-70 | |
| 80-400 | d+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
