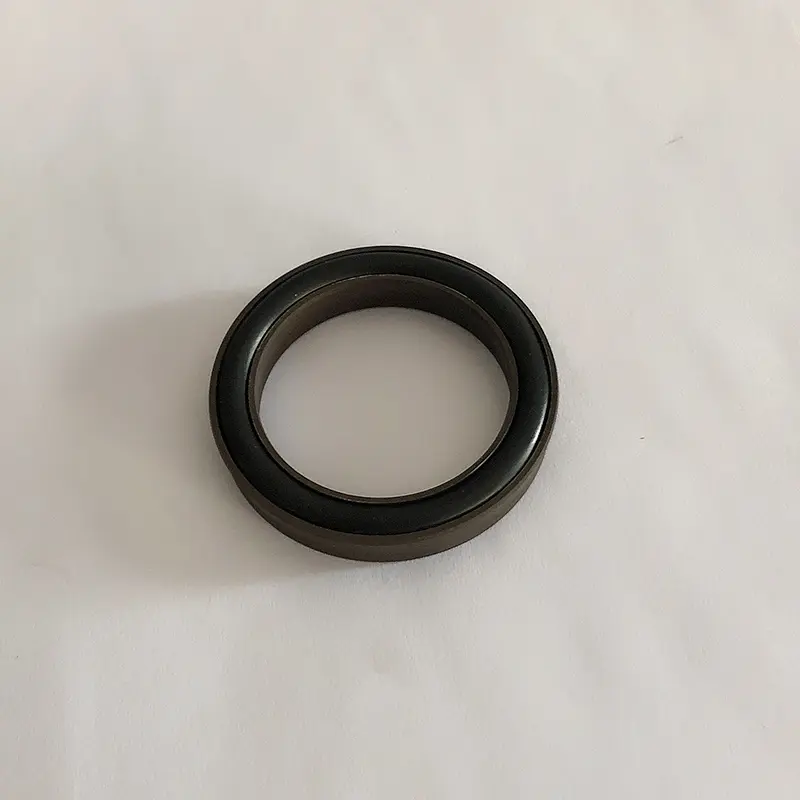

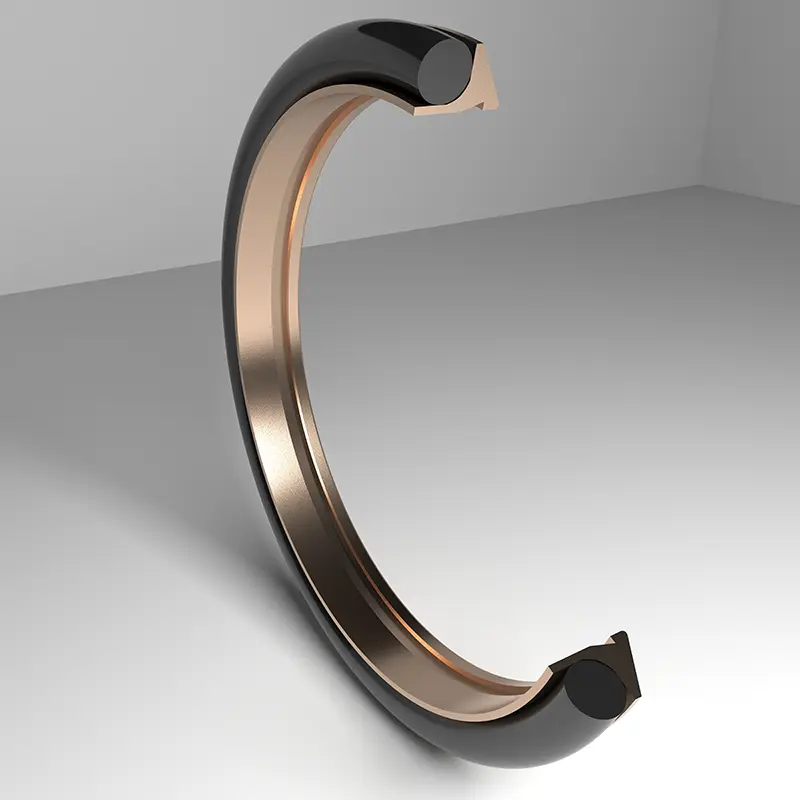

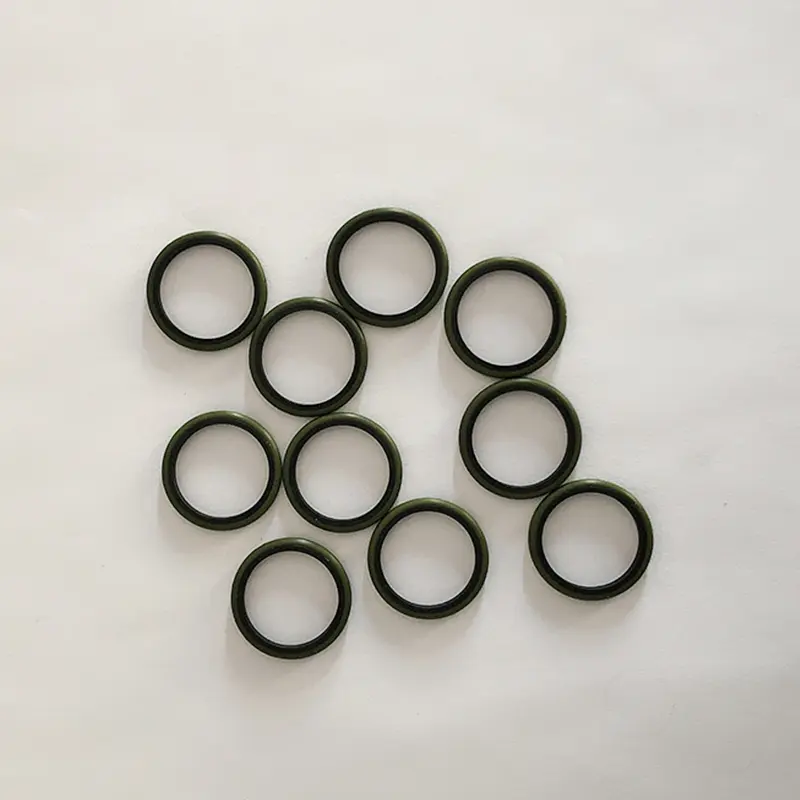

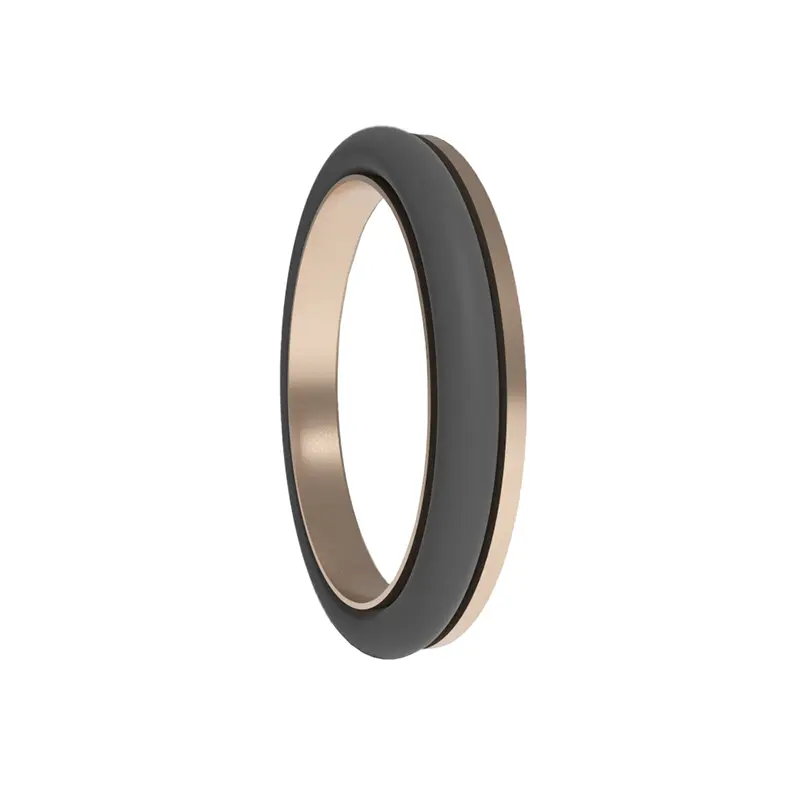

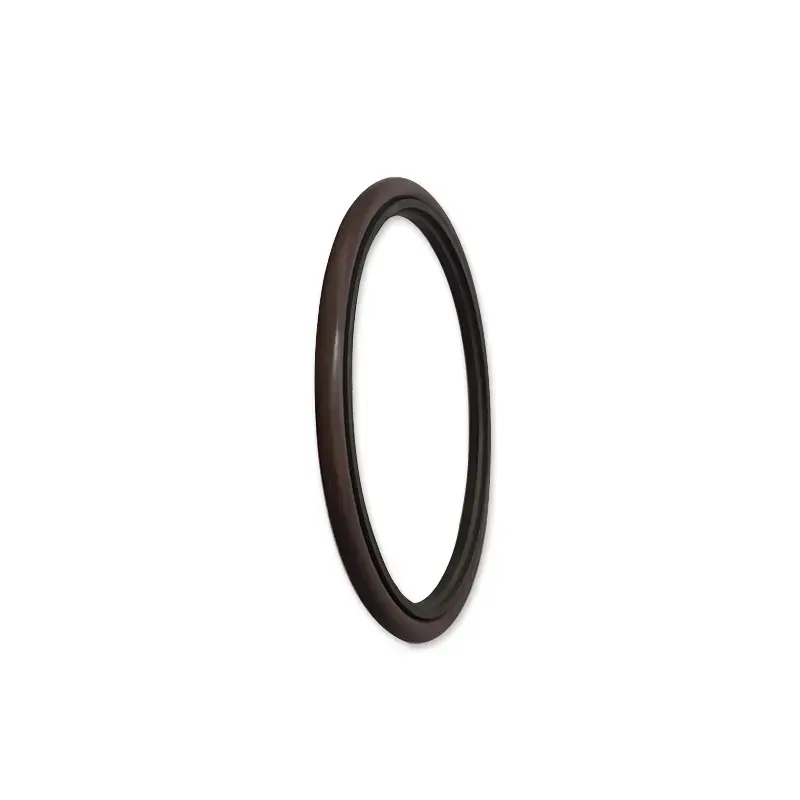

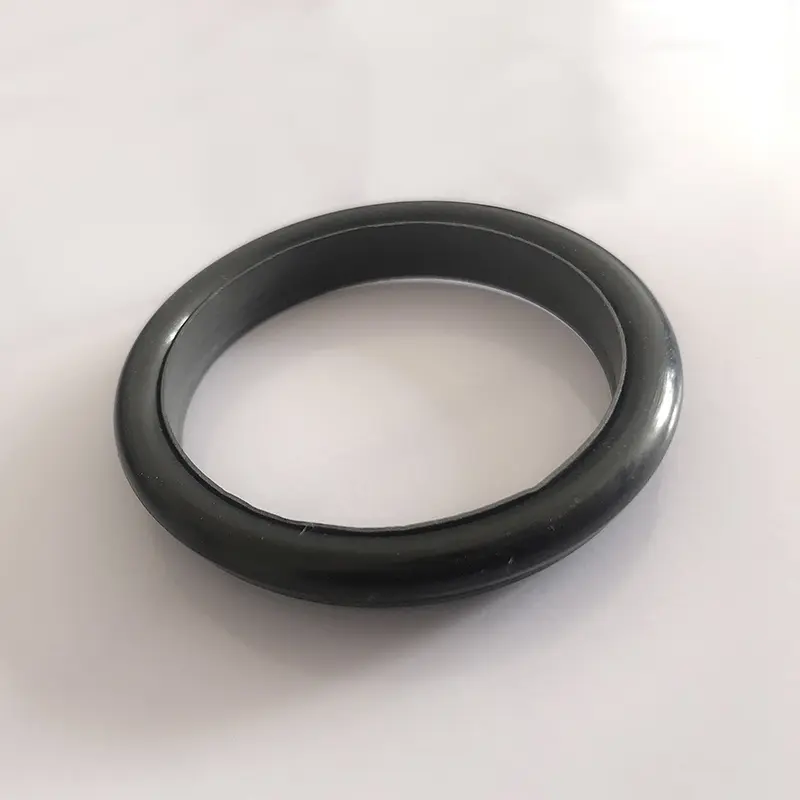

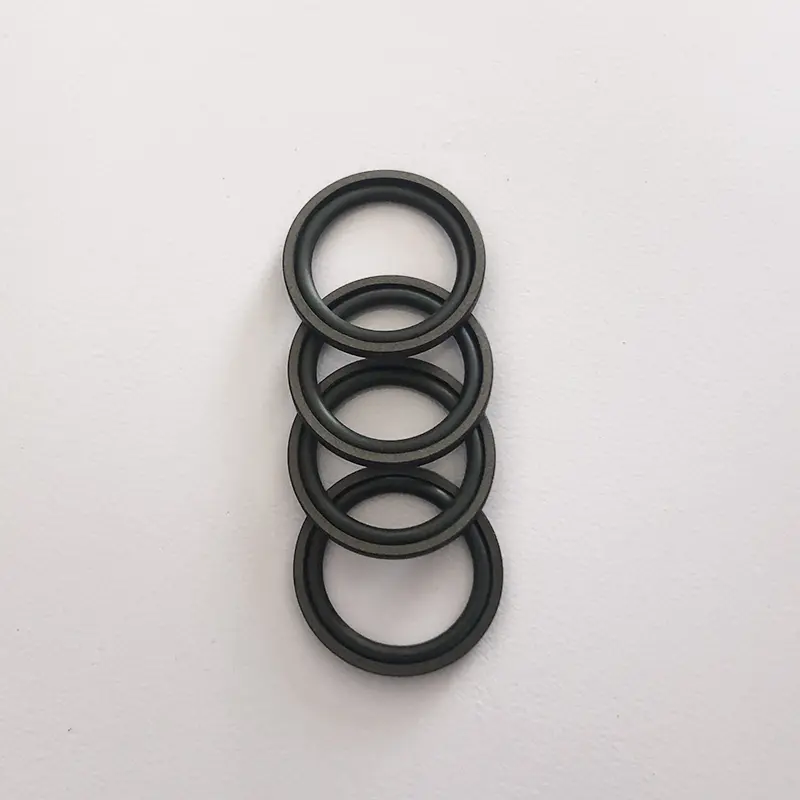

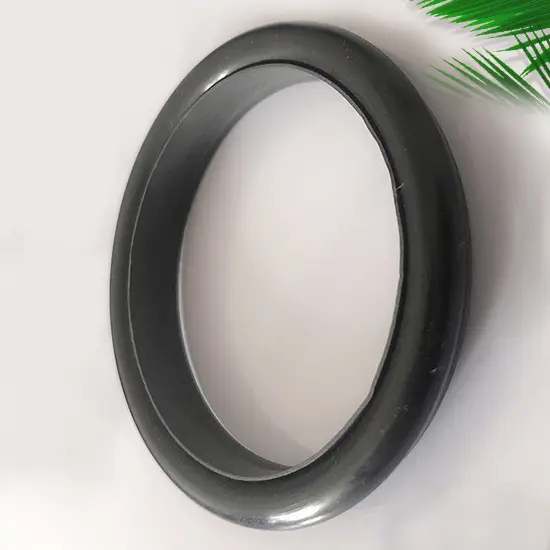

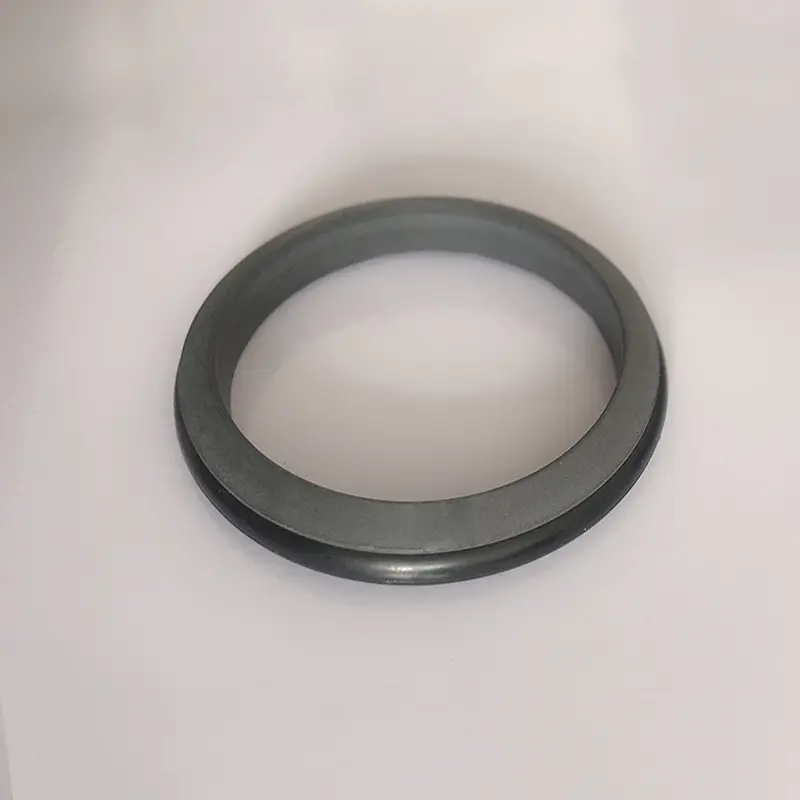

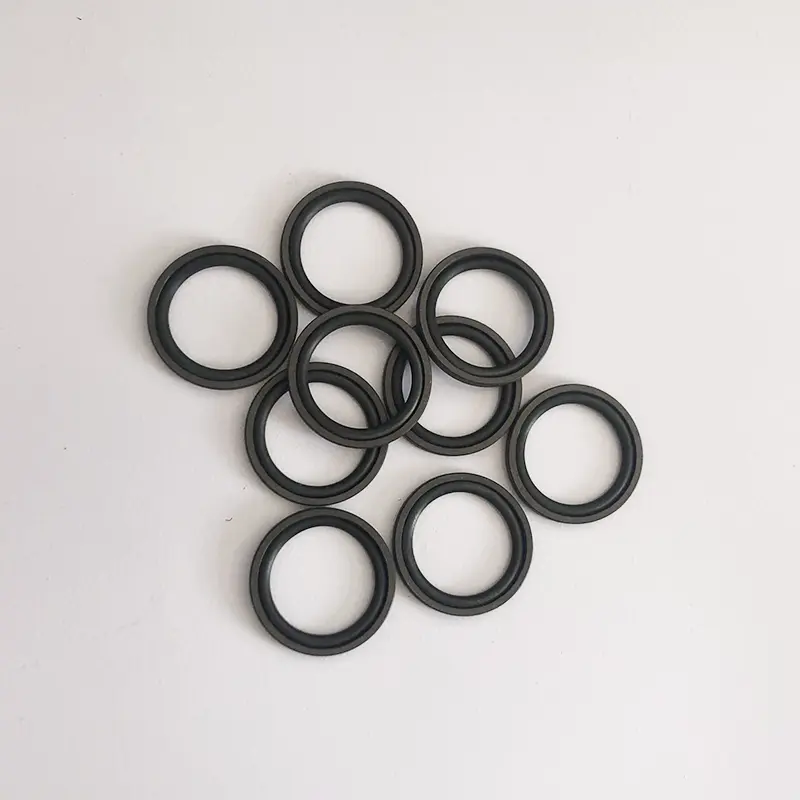

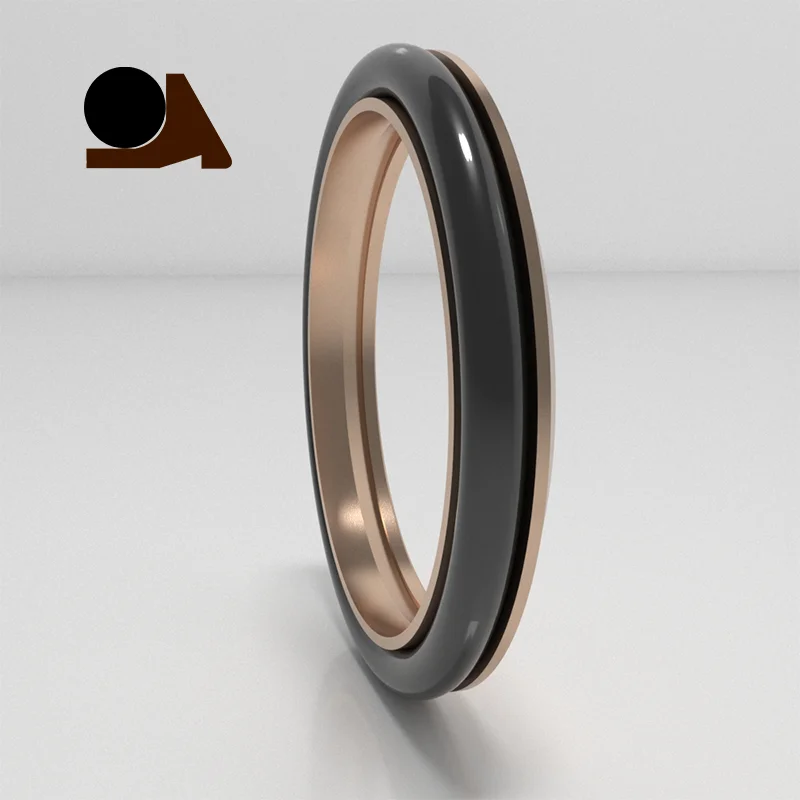

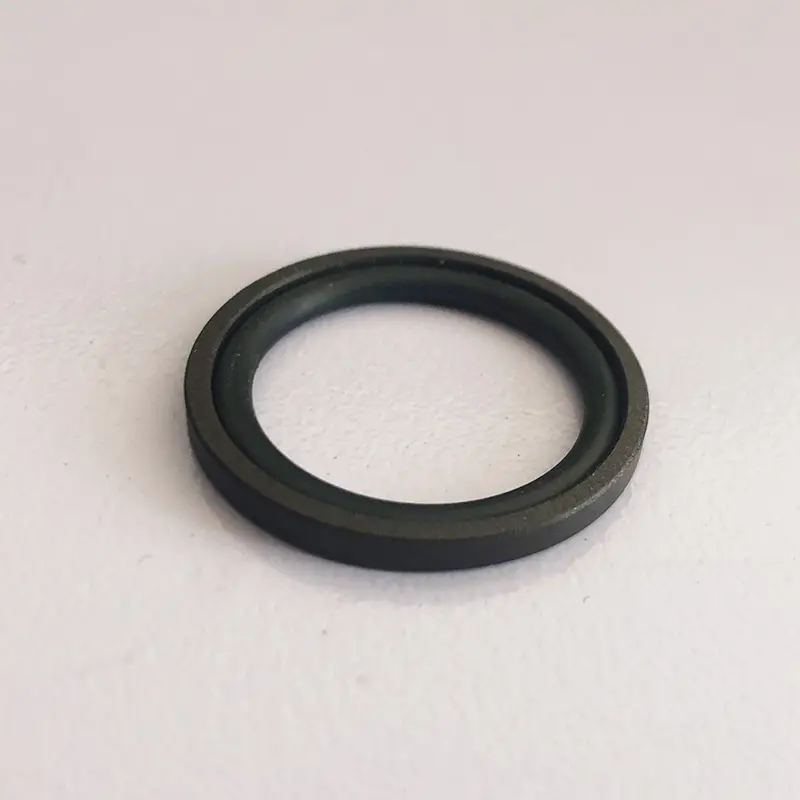

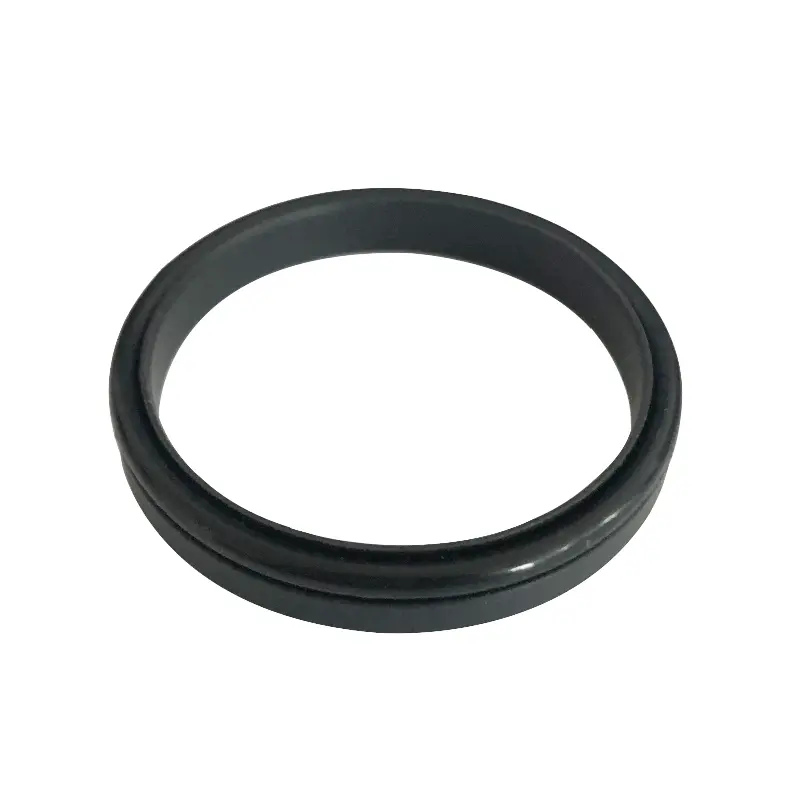

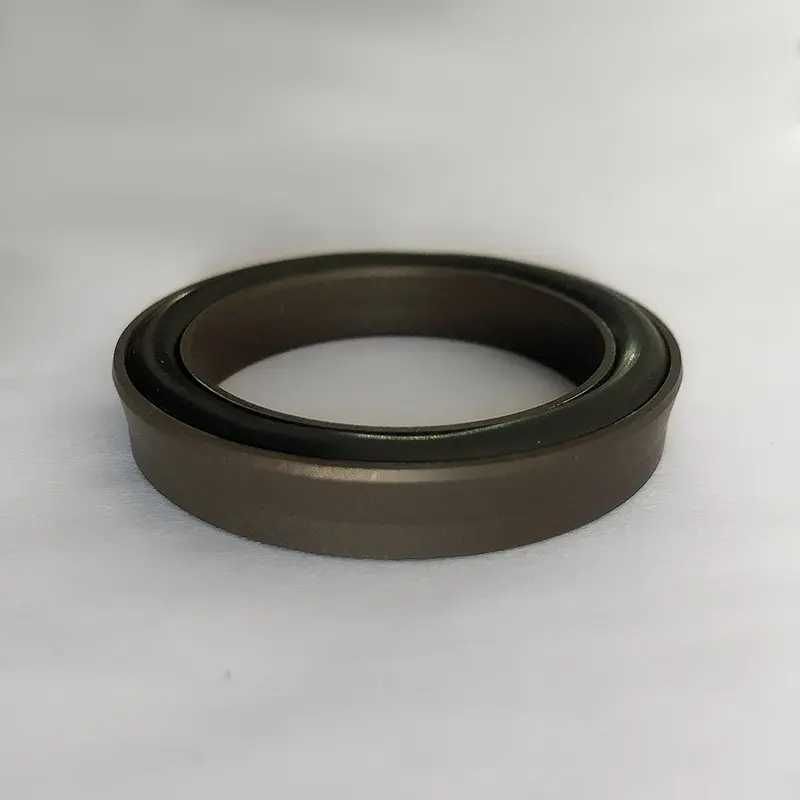

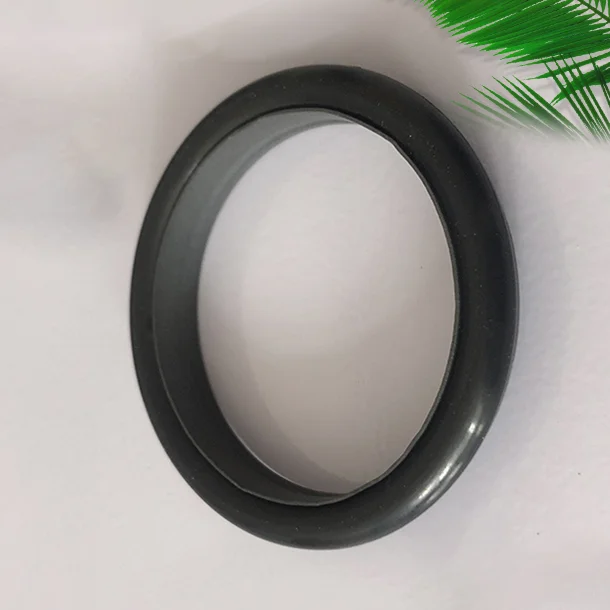

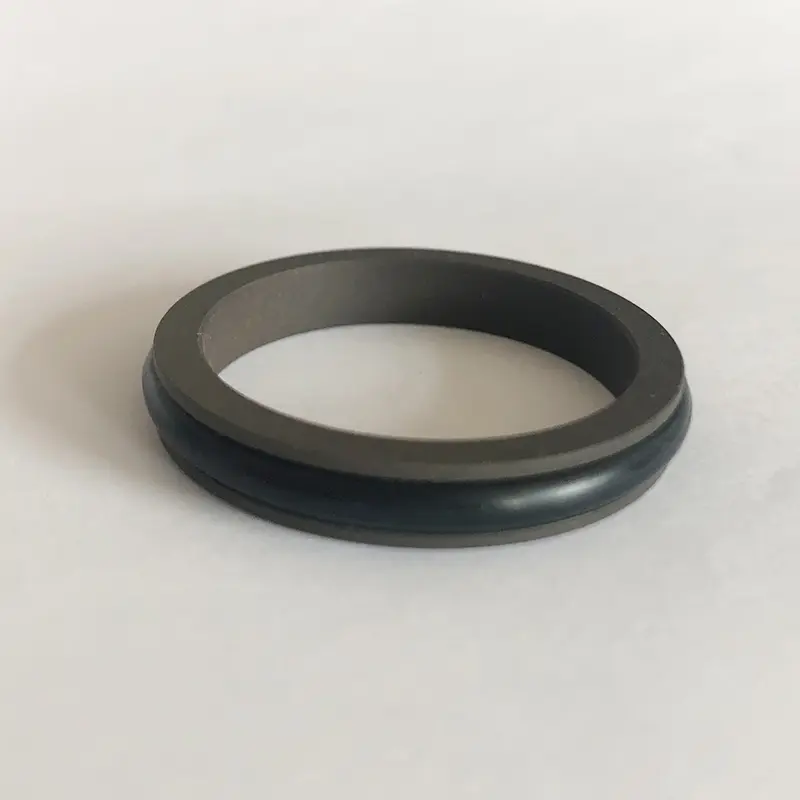

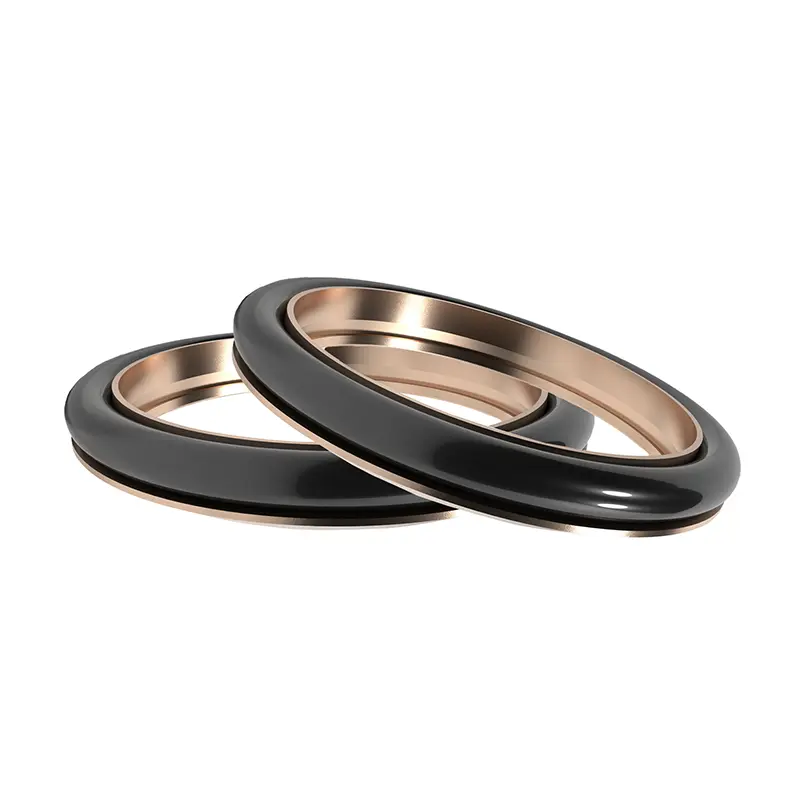

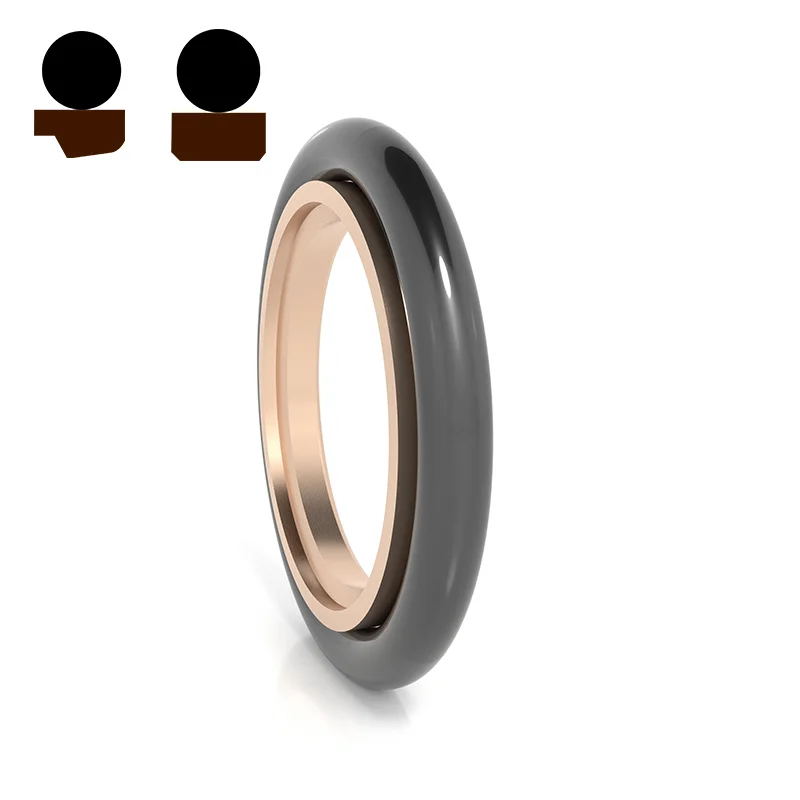

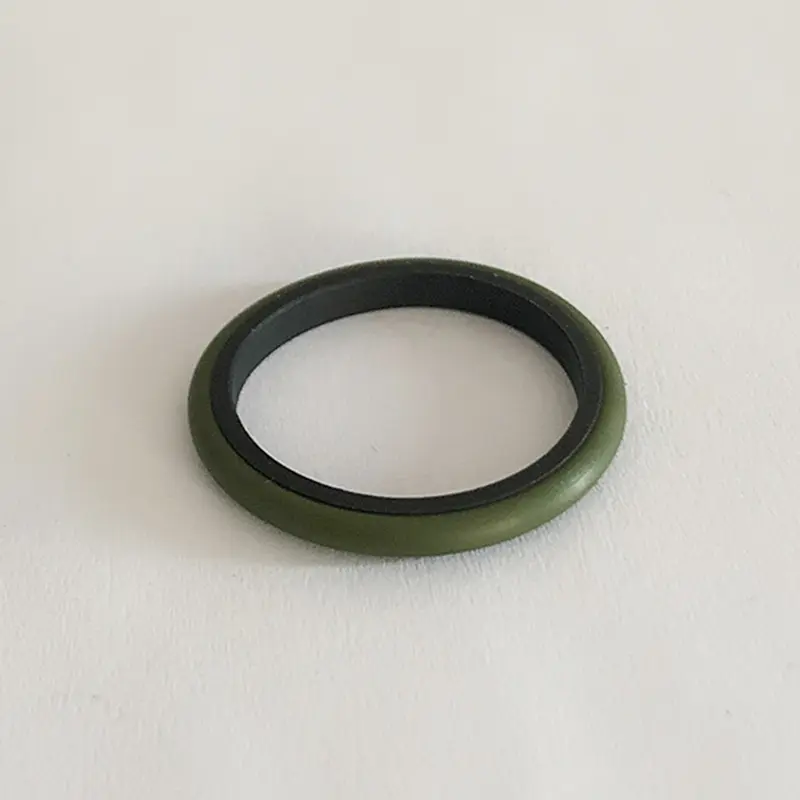

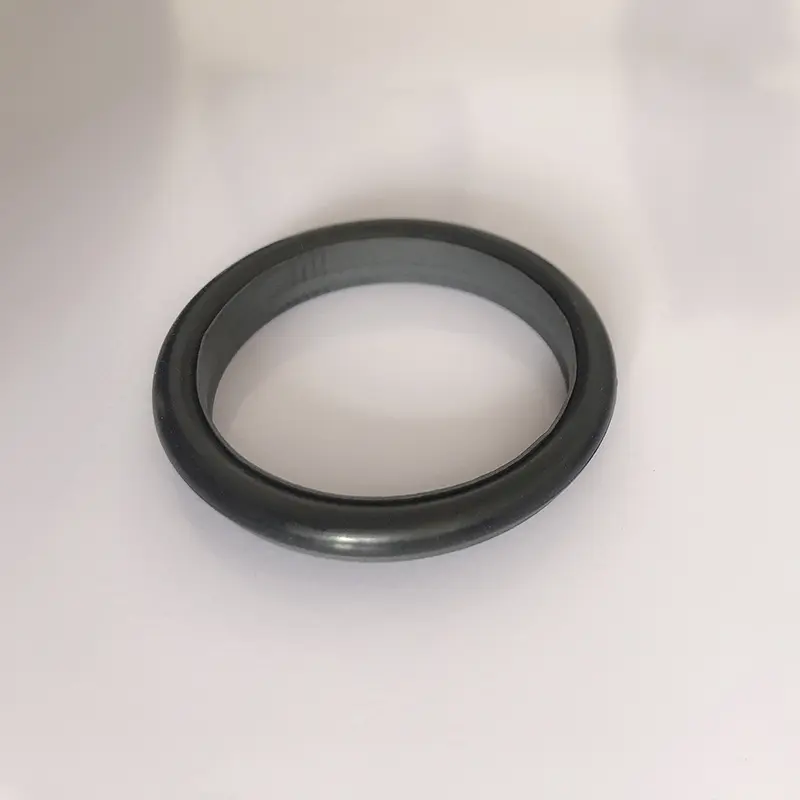

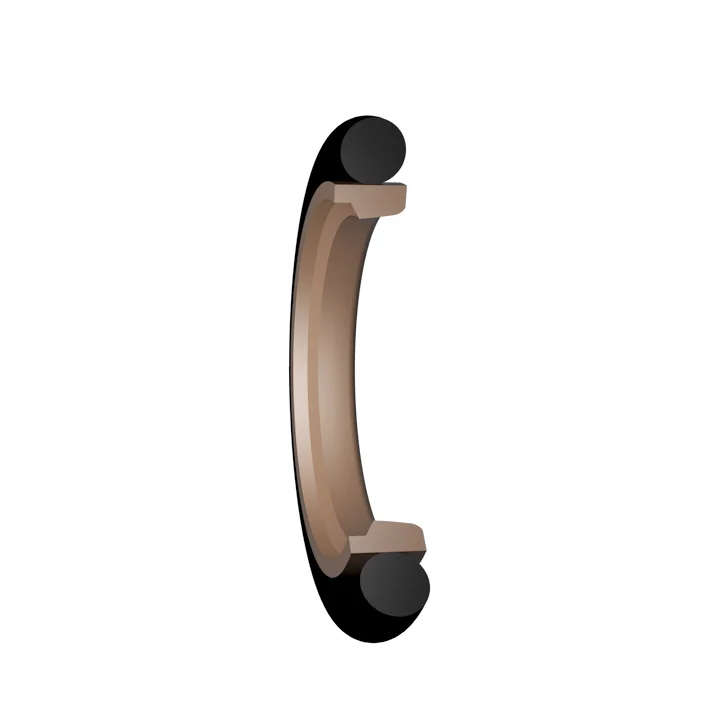

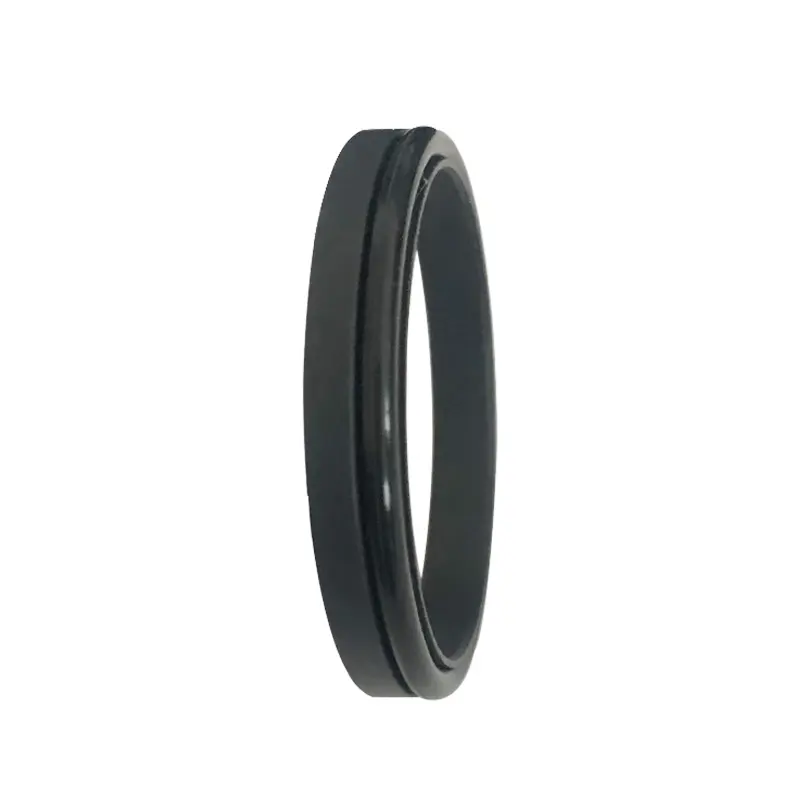

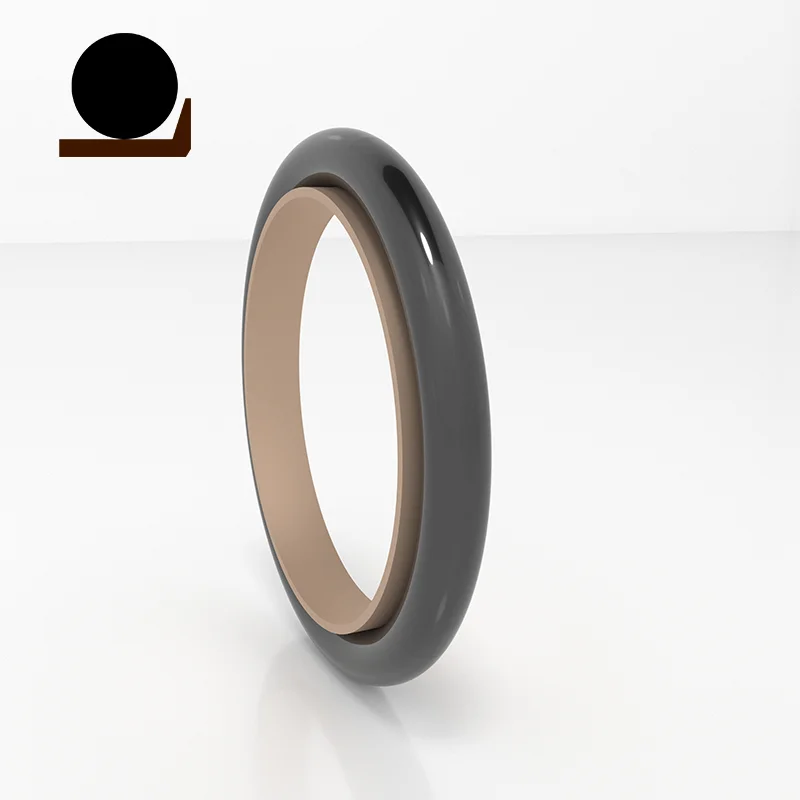

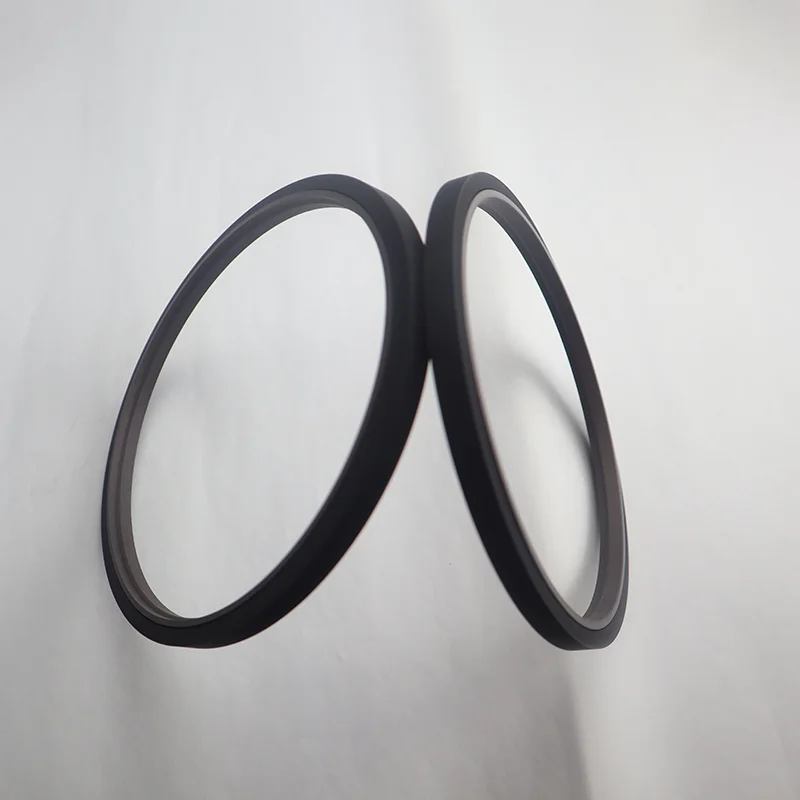

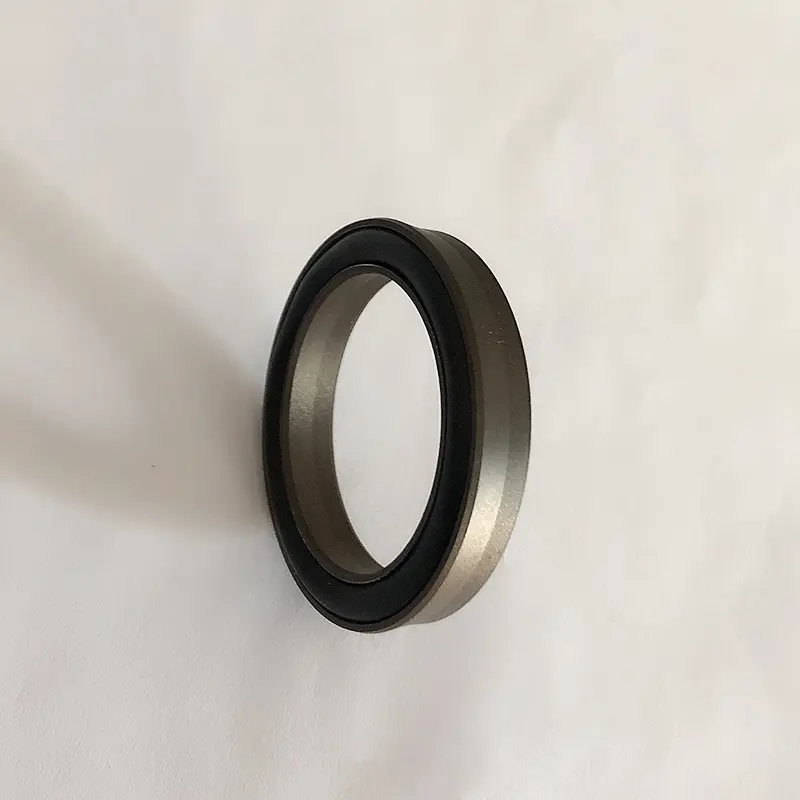

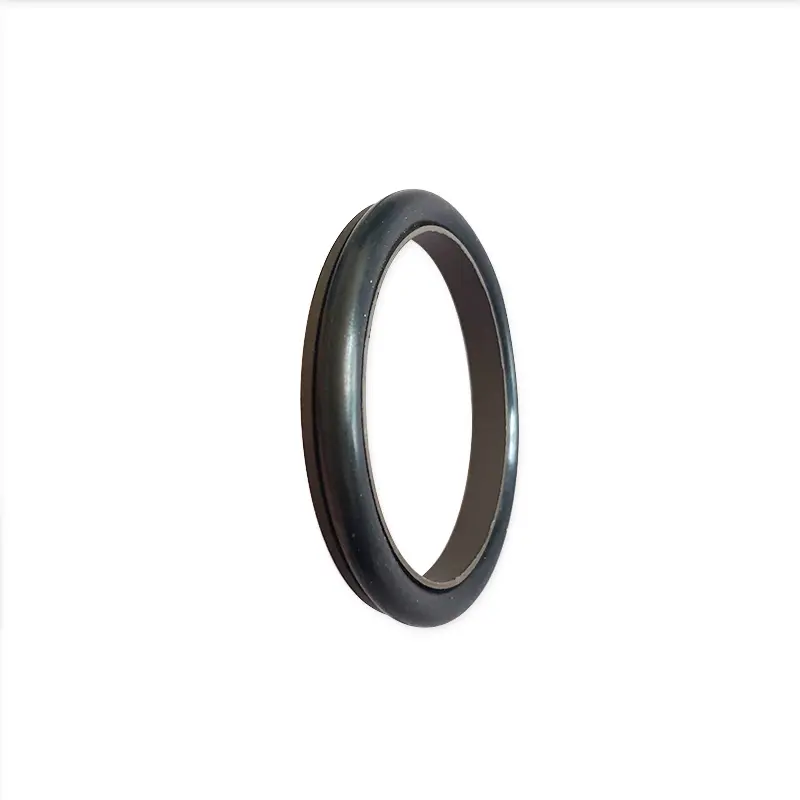

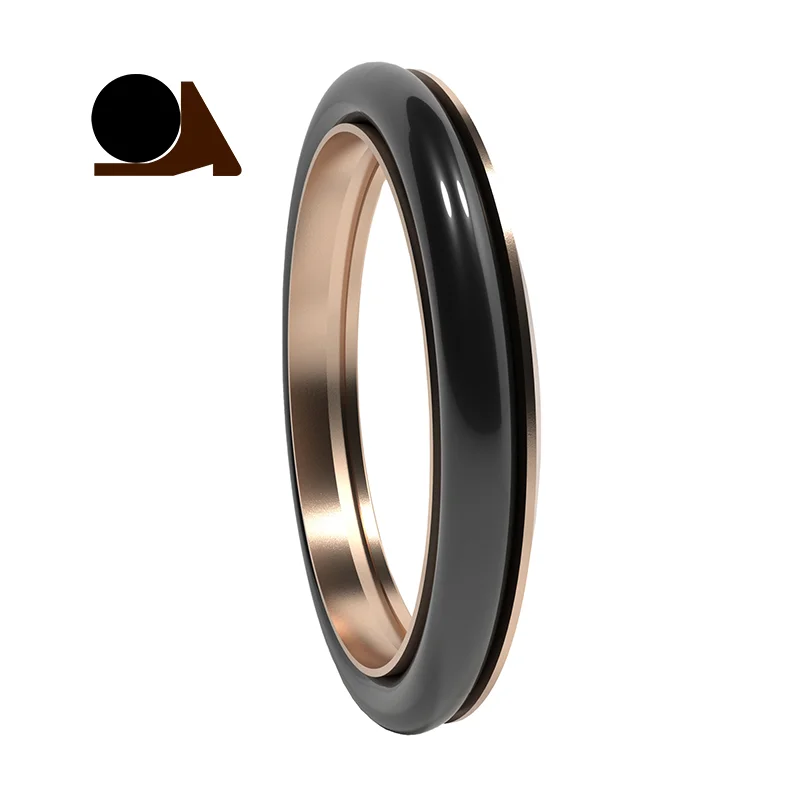

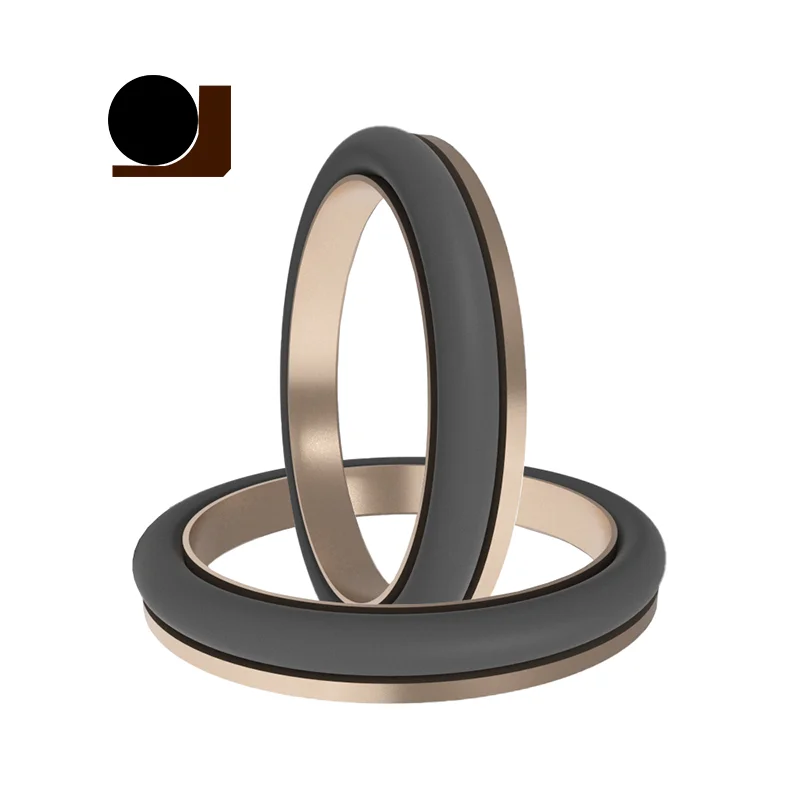

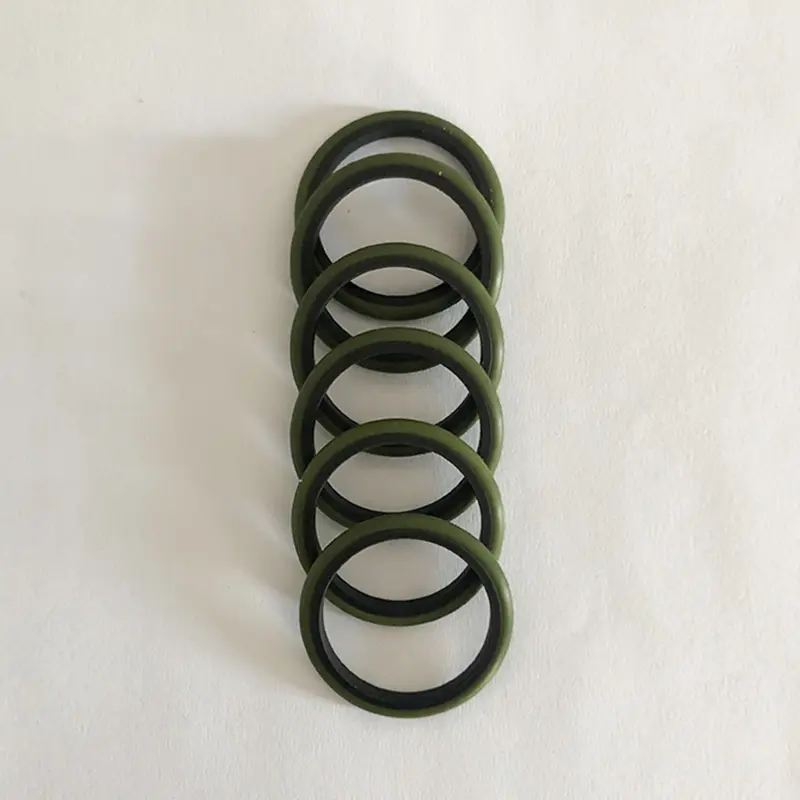

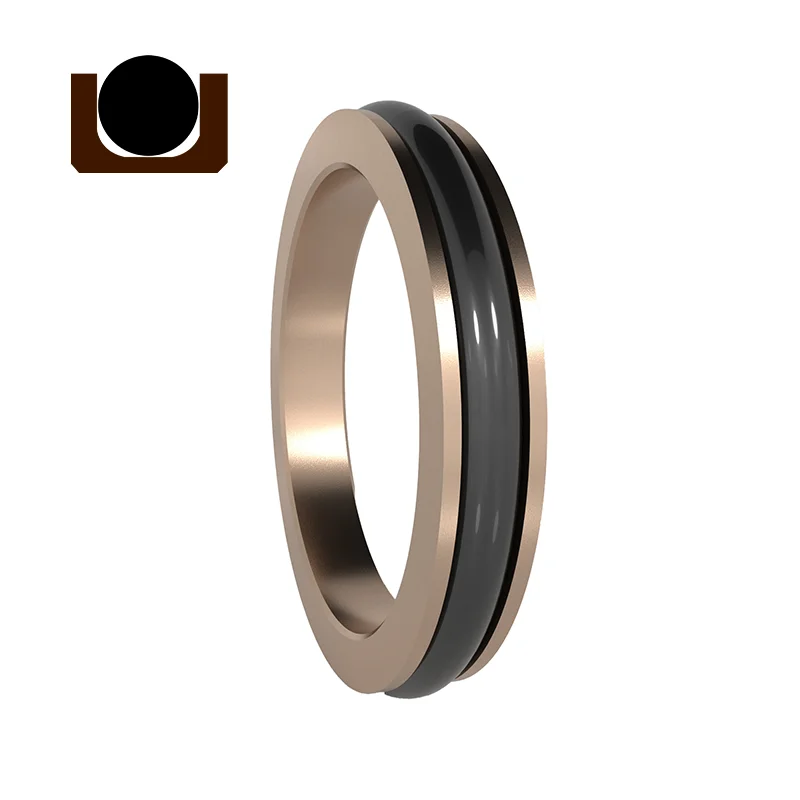

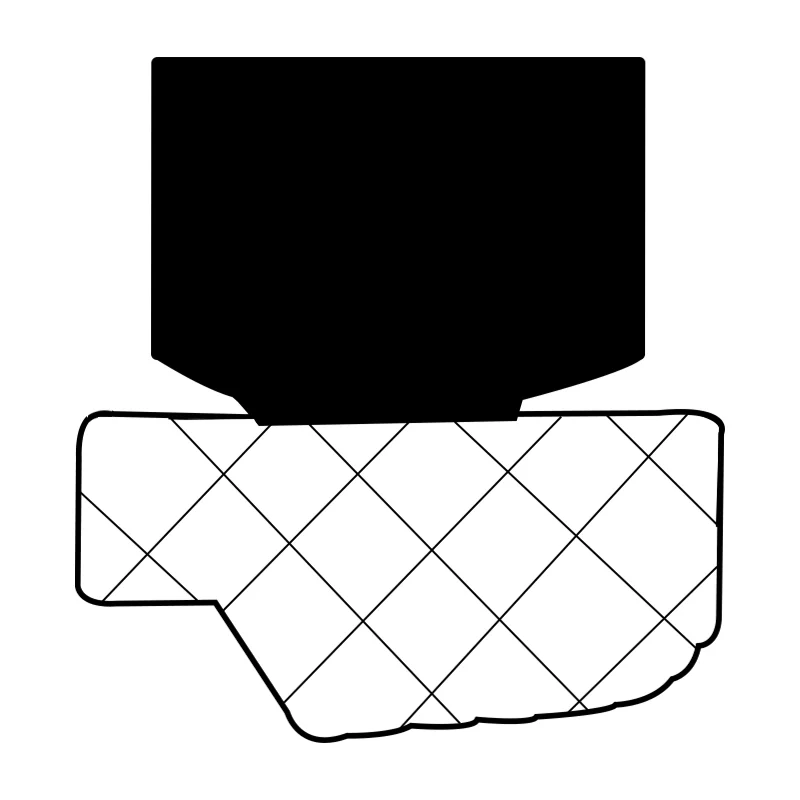

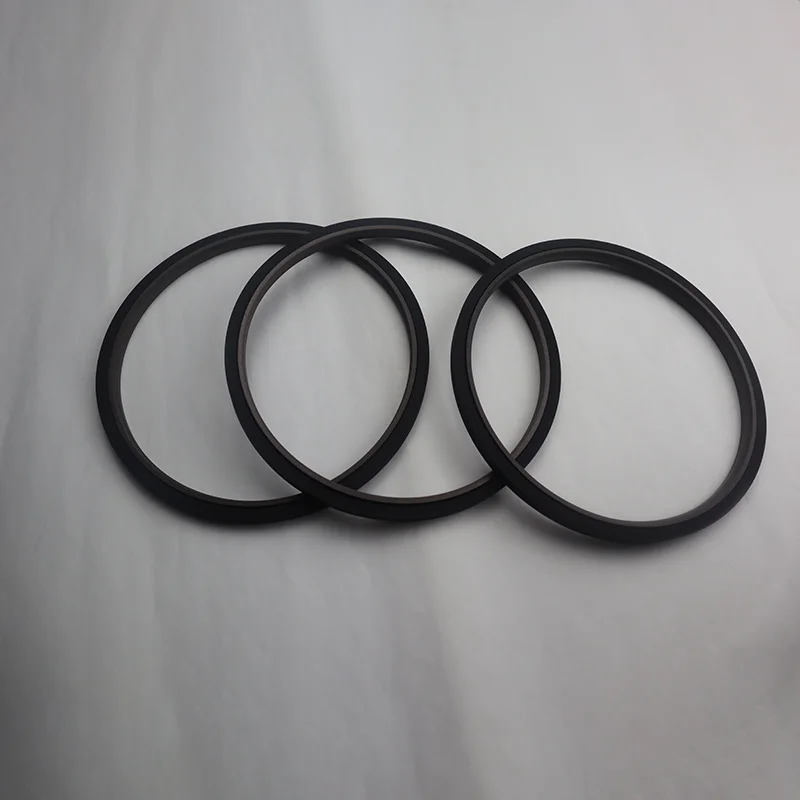

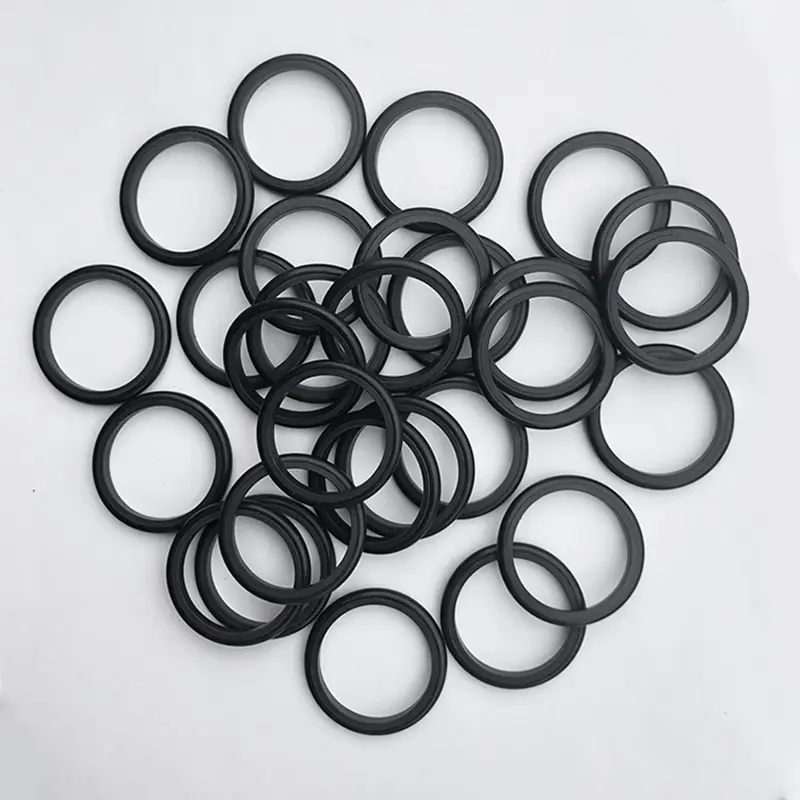

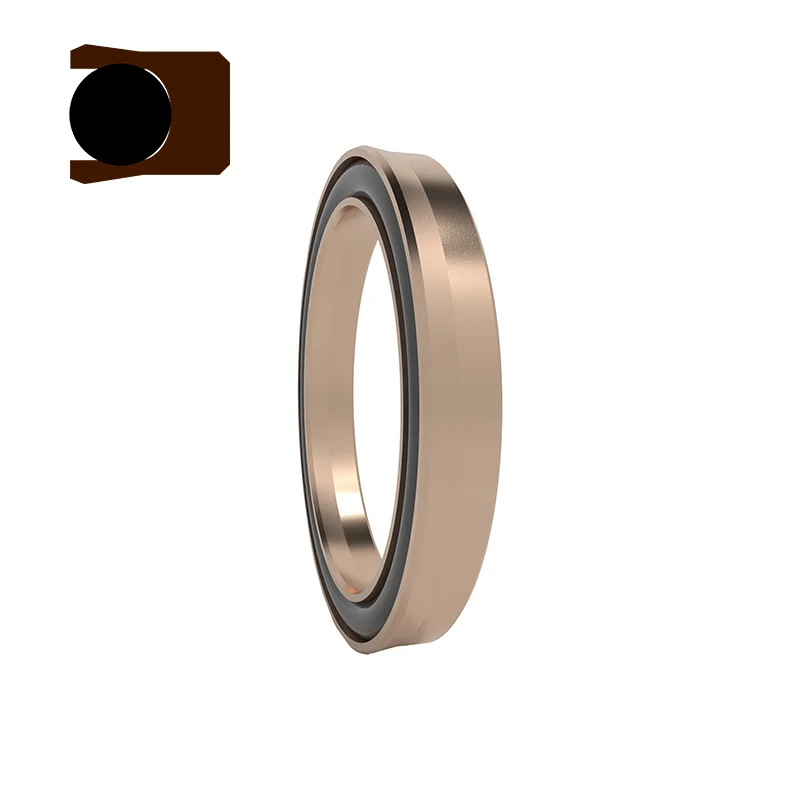

Ruicheni pakutavad kõrgsurvekolbivarraste tihendid koosnevad PTFE tihendusrõngastest ja O-kujulistest kummirõngastest, mida kasutatakse spetsiaalselt hüdraulilise kolb-liikumise ühesuunaliseks tihendamiseks. Need jagunevad vastavalt sobivatele O-rõngastele RC01-RC14 seeriaks. Töötades pakub O-rõngas radiaalset jõudu tihendusrõnga kulumise kompenseerimiseks ja tihendusrõnga õhuke huulekujundus sobib hästi. Need kaks töötavad koos hea tihendamise efekti loomiseks.
Meie kõrgsurvekolvivarraste tihendeid kasutatakse laialdaselt sissepritsevormimismasinates ja stantsimismasinates tööstuslikes hüdrosüsteemides, insenerimasinate ekskavaatorid ja laadurid, autode tootmise ja hoolduse hüdraulilised osad, maandumisvarustus ja lennukite ajamid ning hüdraulilised rooli käigud ning laevaehitused. Nad saavad tõhusalt tagada hüdrosüsteemide stabiilse töö ja vältida lekkeid.
Tooteomadused ja rakendused:
Funktsioonid:
1. Kõrgsurve kolvi varda tihendid saab kasutada nii hüdrauliliste kui ka pneumaatiliste rakenduste jaoks.
2. Tihendus jõudlus on alati hea, olgu see siis kõrge või madala rõhu tihendamise tingimused.
3. madal hõõrdumine, väike lähtetakistus, sile liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv.
4. pitseril on pikk eluiga, mis sobib õlivaba määrimise tihendamiseks.
5. Väike konstruktsiooniruum ning lihtne paigaldamine ja hooldus.
Kohaldatavad töötingimused:
Kõrgsurve kolvi varraste tihendite kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal)
| Profiil | Mudel | Rõhk (MPA) | Temperatuur (℃) | Kiirus (m/s) | Meedium |
 |
RC01/RC02 | ≤70 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) |
Materjali valik:
1. Vastavad O-rõnga materjalid saab valida: R01 nitriilkumm (NBR), RO2 fluorobber (FKM) jne.
2. tihendusrõnga materjalid: PTFE1, PTFE2, PTFE3, PTFE4, PU, PU, PU, PTFE4, PTFE4, PTFE3,
Tellimise näide: (kuvatakse ainult mõned mudelid, võtke meiega ühendust konkreetsete tellimismudelite saamiseks)
Tellimismudel RC01-80X89.6x7.8-PTFE3-R01
Mudeli-Rod läbimõõt x soone läbimõõt x soone laius PTFE3-modifitseeritud PTFE materjali kood R01 O-rõnga materjali kood
Tellimismudel RC03—80x89x10-Ptfe3-R01
Mudeli-Rodi läbimõõt x Groove läbimõõt x Groove laius PTFE3-Modifitseeritud PTFE materjali kood R01-O-Ring Material Code
Tellimismudel RC06—80x89,9x9,2-PTFE3-R01
Mudeli-Rod läbimõõt x soone läbimõõt x soone laius PTFE3-modifitseeritud PTFE materjali kood R01 O-rõnga materjali kood
Tellimismudel RC08-80x90.2x11.2-PTFE3-R01 Model-Rodi läbimõõt x Groove läbimõõt x soone laiuse materjali kood
Spetsifikatsioonid:
(Kuvatakse ainult mõned mudelid, pöörduge konkreetsete tellimismudelite poole meie poole)

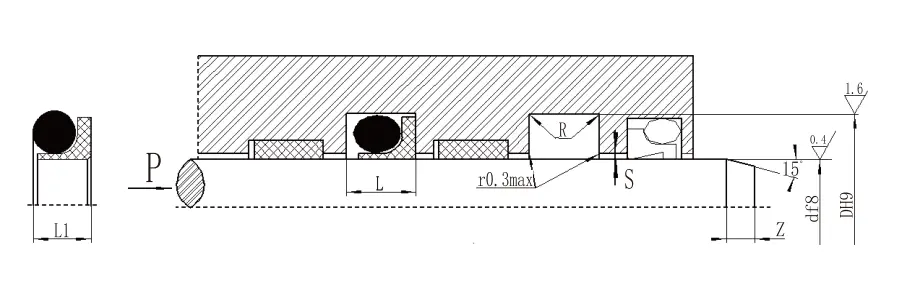

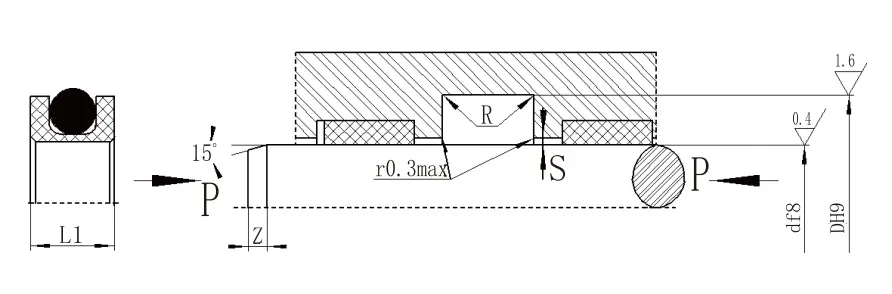

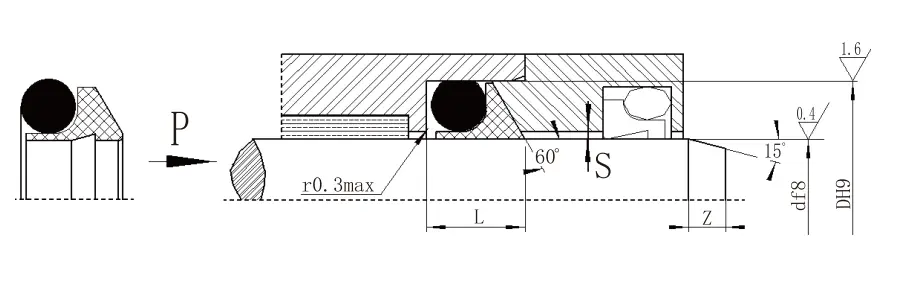

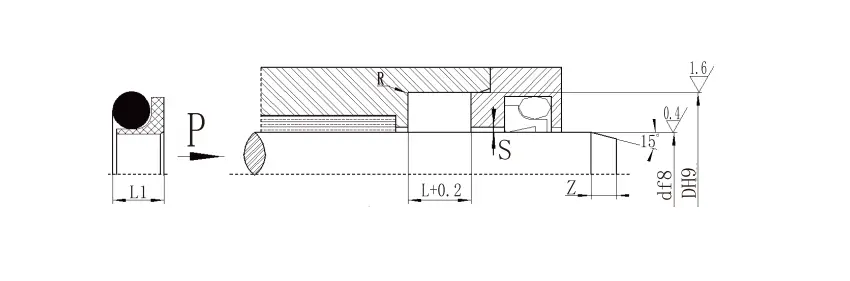

| 4.1 RC01 spetsifikatsioonid (spetsifikatsiooni tabeli mis tahes suurusega tooteid saab toota) | ||||||||||
| df8 Standarditüüp RC01 |
df8 Kerge koormus RC01-Q |
df8 Raske koormus RC01-Z |
D H9 | L+0.2 | L1 | Rmaksimaalne | Smaksimaalne | Zmin | d0 | |
| <20MPa | <40MPa | |||||||||
| - | 5 ~ 17.9 | - | d+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39,9 | - | d+5,0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17.9 | D+6,6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9,6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | d+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15,2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21,2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Märkus. 1. ≤30 mm korral on soovitatav kasutada avatud soone. | ||||||||||
| 2. Integreeritud (suletud) soone pitserite paigaldamiseks lugege meie ettevõtte paigaldusjuhendit. 3. rõhu korral> 40MPa kasutab tihendi juurepinda H8/F8 sobivuse tolerantsust. | ||||||||||
| 4.1 RC03 spetsifikatsiooniparameetri tabel (spetsifikatsiooni tabeli mis tahes suurusega tooteid saab toota) | |||||||
| D F8 | D H9 | L+0,2 | Smaksimaalne | Zmin | d0 |
|
|
| <40MPa | <60MPa |
|
|||||
| 5 ~ 17 | D+4,7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | d+9,0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | d+12,0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14,6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | d+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21,2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| MÄRKUS. 1. Rõhu> 60MPa jaoks kasutab tihendijuureala H8/F8 sobivust tolerantsust ja ülikõrge rõhutihendi Smax <0,05. | |||||||
| 2. Palun pöörduge meie ettevõtte poole, kui tuleb kasutada suletud soone struktuuri. | |||||||
| 4.1 RC06 spetsifikatsioonid (spetsifikatsiooni tabeli mis tahes suurusega tooteid saab toota) | ||||||||||
| D F8 Standarditüüp RC06 |
D F8 Kerge koormus RC06-Q |
D F8 Raske koormus RC06-Z |
D H9 | L+0.2 | L1 | Rmaksimaalne | Smaksimaalne | Zmin | d0 | |
| <20MPa | <40MPa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39,9 | - | d+5,0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17.9 | D+6,6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630,9 | 18 ~ 39,9 | D+9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630,9 | 631 ~ 999 | 40 ~ 106,9 | d+13,0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630,9 | D+15,2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | d+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| MÄRKUS. 1. Võlli läbimõõdu ≤70 mm korral on soovitatav kasutada avatud soone. Integreeritud (suletud) soone tihendi paigaldamiseks lugege paigaldusjuhendit. | ||||||||||
| 2. rõhu korral> 40MPa kasutab tihendi juurepinda H8/F8 sobivuse tolerantsust. | ||||||||||
| 4.1 RC08 spetsifikatsioonid (spetsifikatsiooni tabeli mis tahes suurusega tooteid saab toota) | ||||||||||
| Standardtüüp DF8 RC08 | Kerge koormus DF8 RC08-Q | Raske koormus DF8 RC08-Z | Soone läbimõõt D H9 | Soone laius L+0,2 |
Pitseri kõrgus l1 | Ümardatud nurgad rmaksimaalne | Radiaalne kliirens smaksimaalne | Ehistaja Zmin |
O-rõngaraadi läbimõõt d0 | |
| <20MPa | <60MPa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39,9 | - | D+5,2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17.9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+16,0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Märkus. 1. Palun pöörduge meie ettevõtte poole, kui on vaja suletud soon. | ||||||||||
| 2. Rõhk> 60MPa, juur H8/F8 sobiv tolerants, ülikõrge rõhutihend Smax <0,05. | ||||||||||
